Posted
1 час назад, Sergio сказал:

На таком делали трансформаторы серии ТОТ. Пользуйте.






Обратите внимание на максимальное значение входного напряжения 3х2 вольта ..... 3 вольта или 6 вольт...... А Максимальная индукция 0,5Гн.



Серия ТОТ10 - ещё можно для ламповых схем применить.... Но посмотрите на данные...

ТОТ-10 — модель унифицированного согласующего трансформатора сигналов низкой частоты типа ТОТ. Такие трансформаторы предназначены для работы в усилителях низкой частоты промышленного и бытового назначения, собранных на полупроводниковых приборах. r-t-i.rurele-shop.comradiodetali.perm.ru
Устройство: трансформатор состоит из двух обмоток, которые намотаны на магнитопроводе. Первичная обмотка подключается к выходу усилителя, а вторичная — к нагрузке. r-t-i.ru
Принцип работы: входной сигнал, подаваемый на первичную обмотку, создаёт в ней переменный магнитный поток. Этот поток индуцирует в вторичной обмотке переменный ток, который имеет ту же частоту, что и переменный магнитный поток, но другую амплитуду и форму. r-t-i.ru

Характеристики


Некоторые технические параметры трансформаторов ТОТ:
  • Рабочий диапазон частот: от 300 Гц до 10 000 Гц. r-t-i.ruradiodetali.perm.ru
  • Номинальная мощность: от 0,025 В·А до 25 В·А. r-t-i.ruradiodetali.perm.ru
  • КПД: 85%. r-t-i.ruradiodetali.perm.ru
  • Диапазон резонансных частот: от 800 Гц до 1000 Гц. r-t-i.ru
  • Коэффициент нелинейных искажений на граничных частотах (300–10 000 Гц) — не более 5%. radiodetali.perm.rustatic.chipdip.ru
  • Коэффициент амплитудно-частотных искажений в диапазоне частот (300–10 000 Гц) — не более ±2 дБ. radiodetali.perm.rustatic.chipdip.ru
  • Максимальная амплитуда переменного входного напряжения: для входных трансформаторов — не более 1 В, для оконечных — не более 140 В. radiodetali.perm.rustatic.chipdip.ru
  • Входные сопротивления: изменяются в пределах от 13 до 22 000 Ом. radiodetali.perm.rustatic.chipdip.ru
  • Сопротивление нагрузки: изменяется в пределах от 4 до 4000 Ом. radiodetali.perm.rustatic.chipdip.ru
  • Максимальное напряжение первичной обмотки: 100 В. radiodetali.perm.rustatic.chipdip.ru
  • Сопротивление изоляции между обмотками и магнитопроводом: не менее 1000 Ом

В интернете на видео многие ставят трансформаторы ТОТ в ЛАМПОВЫЕ микрофоны.

Я специально их нашёл и пробовал в микрофонах...... ОЧЕНЬ мало моделей, которые могут работать с напряжениями более 10 вольт.... А те что могут имеют никудышные по нынешним временам параметры.    Ну микрофоны с трансформаторами ТОТ никого не прельщают своим звуком...... НУ разве новичка самодельщика, который не смог достать что либо по лучше.

Posted

5 баллов.
Даже не простой вопрос, а не все ли вам равно, будет трансформатор как 0,5л банка или 3-х литровая, получаем ответ: "слишком много факторов". И вроде как абсолютно справедливо - факторов много, и вроде как ответ есть...
Хотя вы, как бывший или действующий, инженер точно знаете, что любое решение есть компромисс...
в каждой избушке - свои погремушки.

Posted

Кто же, зная их характеристики, будет использовать сей продукт в серьёзных изделиях? А вот магнитопровод вполне годен.

Posted
34 минуты назад, Sergio сказал:

Кто же, зная их характеристики, будет использовать сей продукт в серьёзных изделиях? А вот магнитопровод вполне годен.

Магнитопровод вполне годен только для подобных изделий, см. картинки, которые я приводил.

Posted
1 час назад, BAA сказал:

5 баллов.
Даже не простой вопрос, а не все ли вам равно, будет трансформатор как 0,5л банка или 3-х литровая, получаем ответ: "слишком много факторов". И вроде как абсолютно справедливо - факторов много, и вроде как ответ есть...
Хотя вы, как бывший или действующий, инженер точно знаете, что любое решение есть компромисс...
в каждой избушке - свои погремушки.

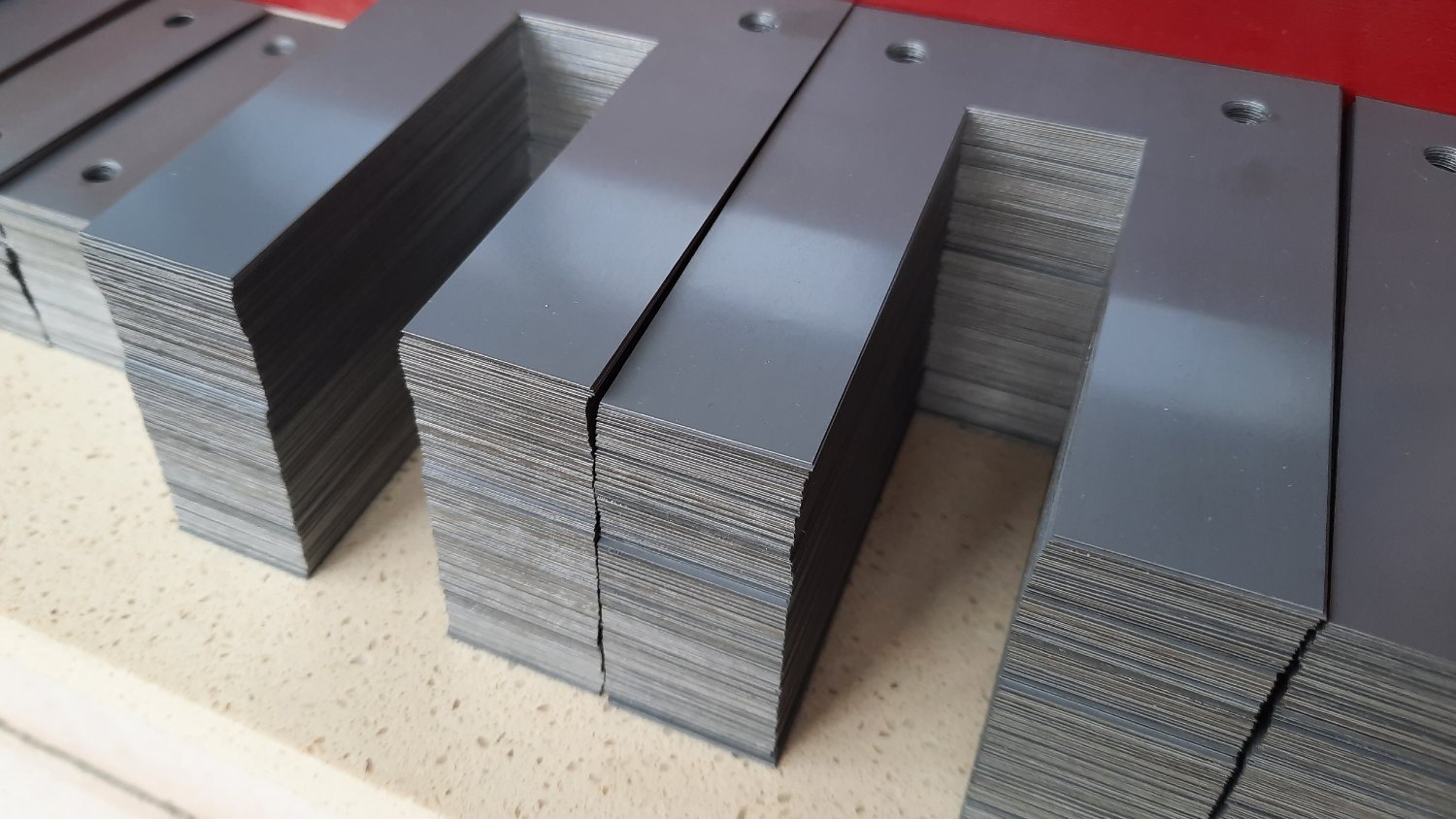

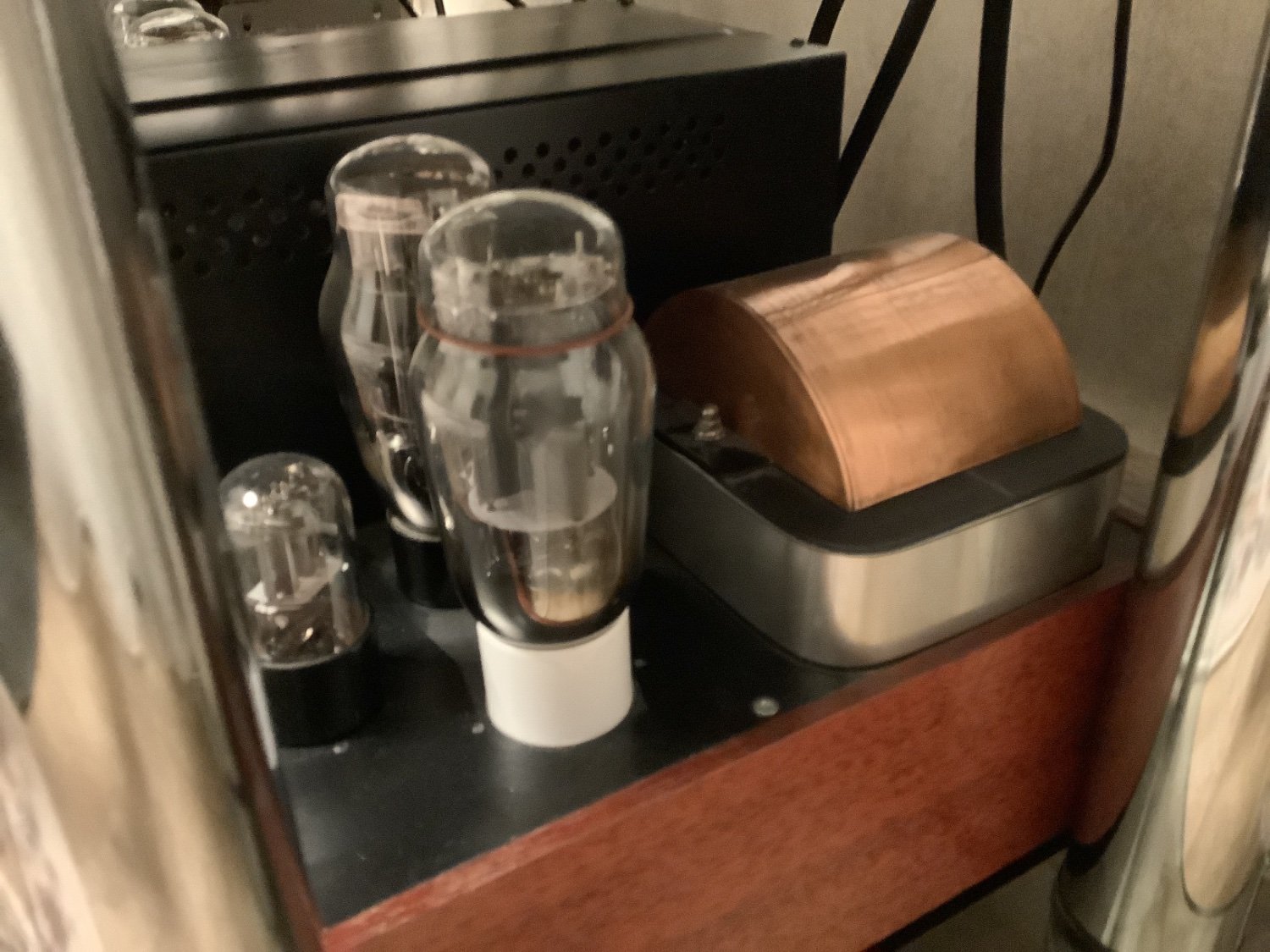

Это напомнило мне историю, как я предложил Сане Бокарёву трансики для SE 2А3 от которых он отказался, ибо "в существующий усилитель не влезут"! :smile-09:

Posted
34 minutes ago, Kroul said:

Магнитопровод вполне годен только для подобных изделий, см. картинки, которые я приводил.

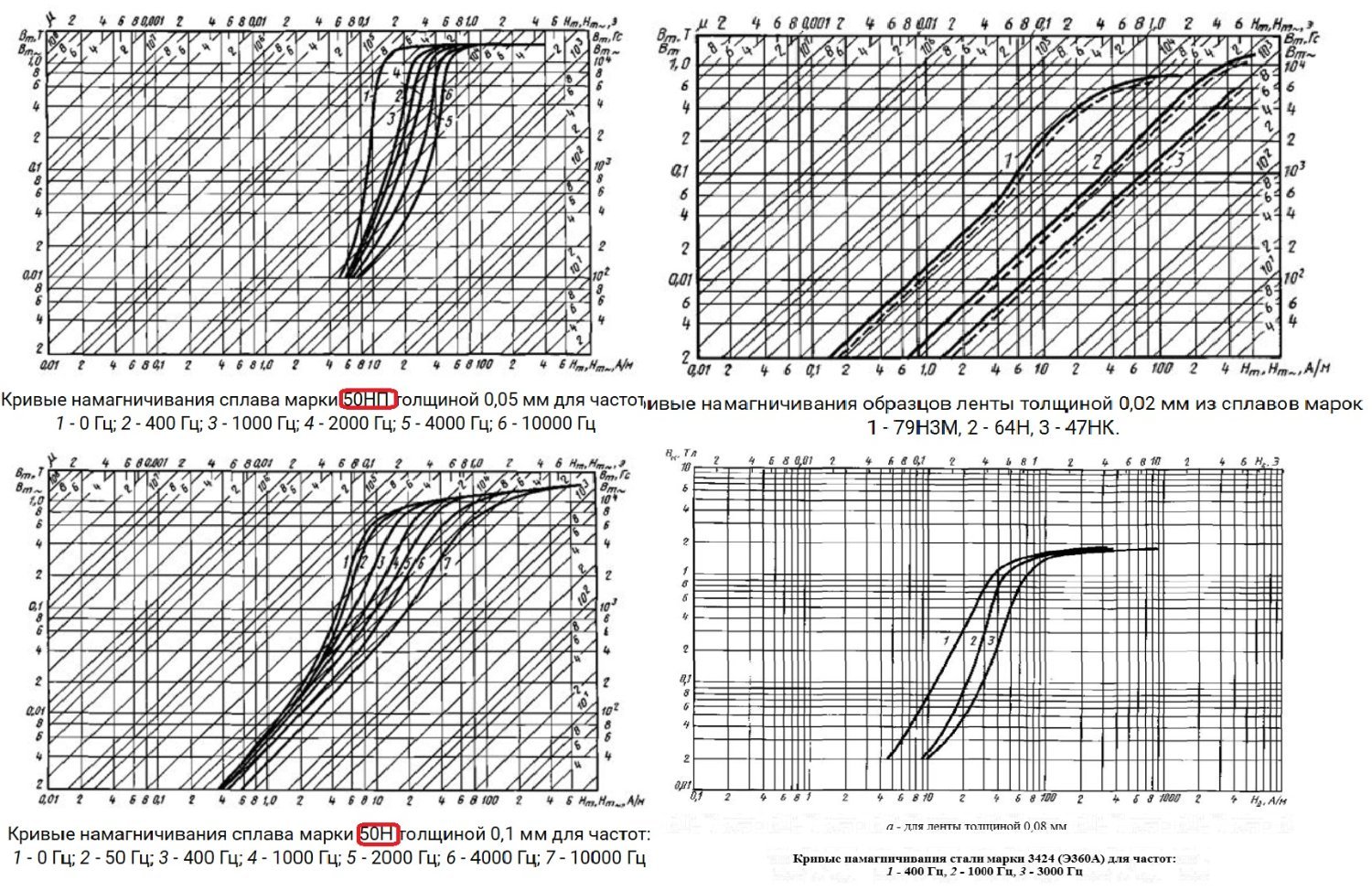

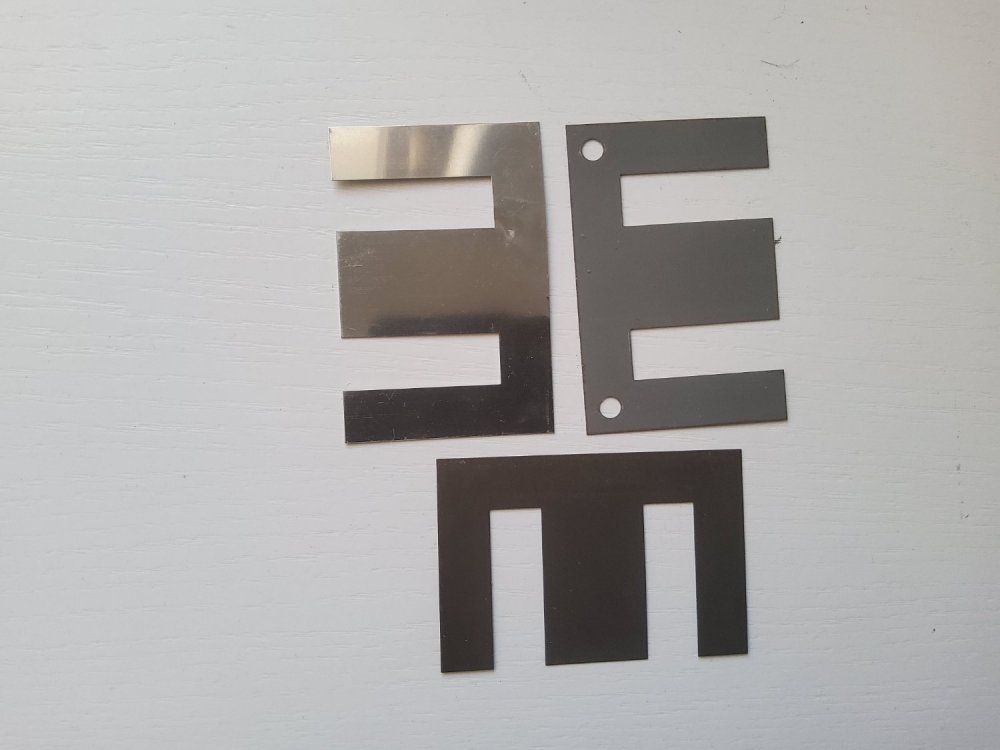

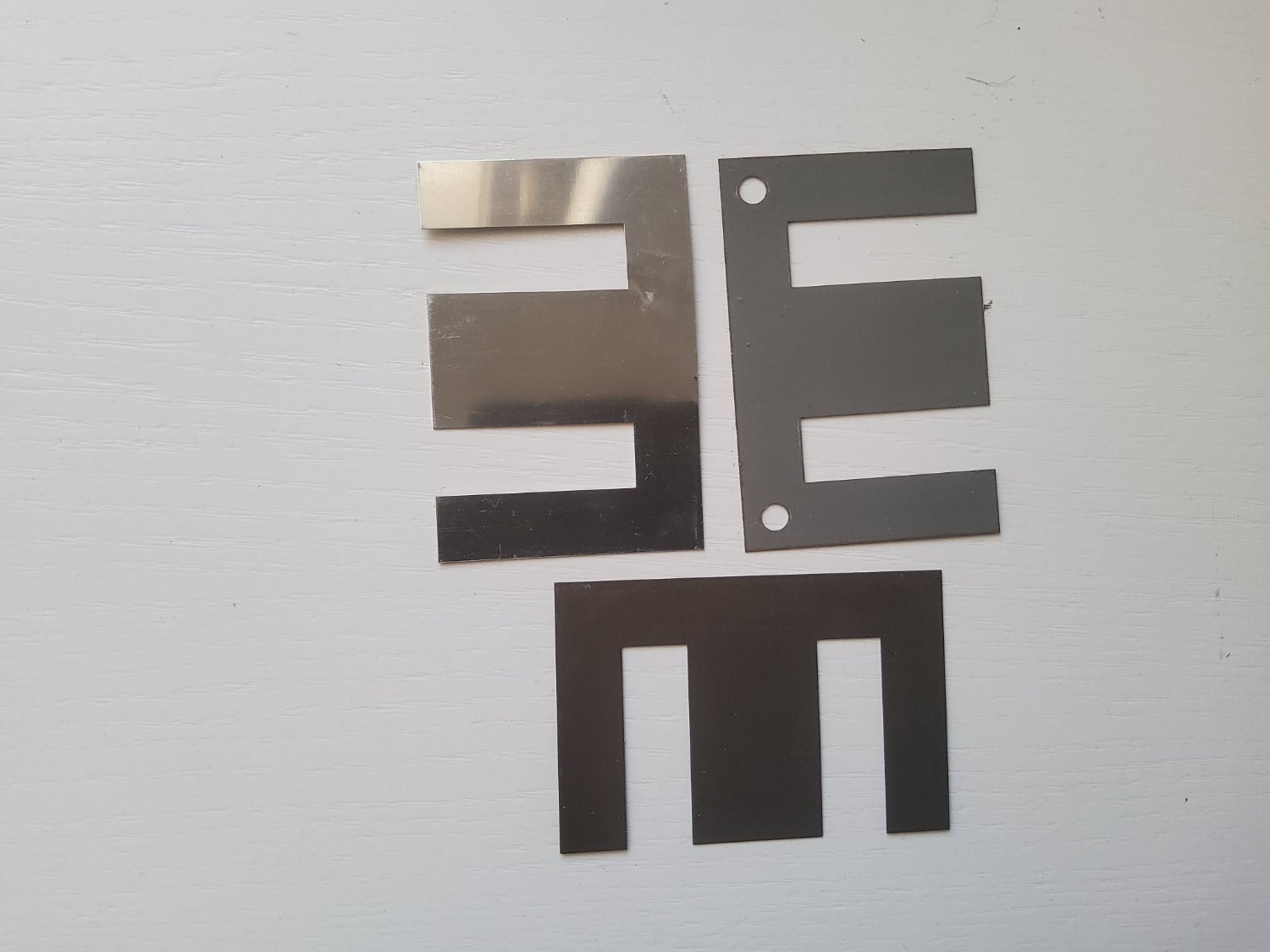

50Н и 50НП - как говорят две больших разницы. См аттач.

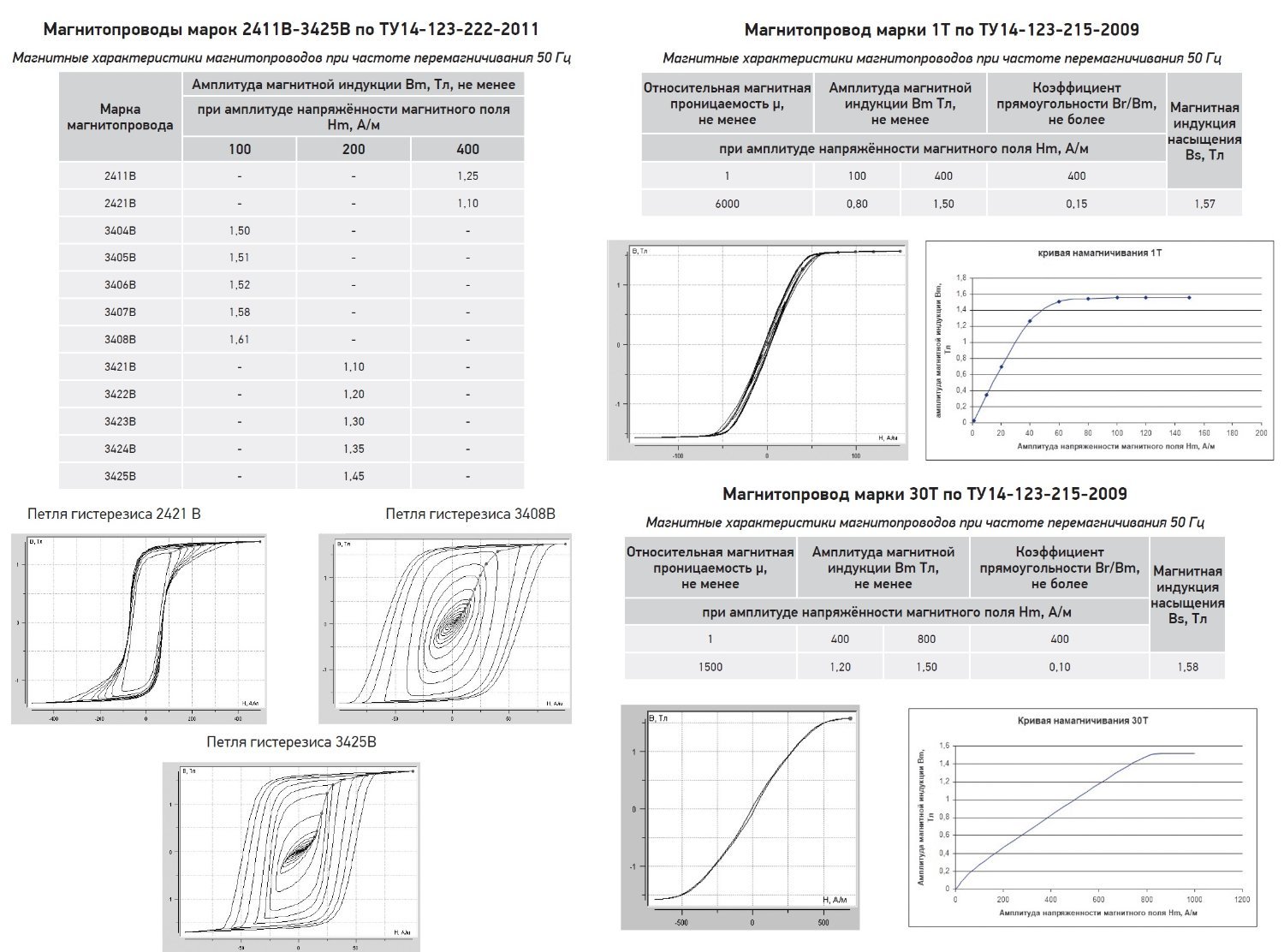

Сторонники "линейного железа" могут сравнить кривые намагничивания разных сплавов одного завода, примерно в одном масштабе. Как проявляется гистерезис и связь его с током намагничивания вполне известна.

  • Like (+1) 1
Posted
13 minutes ago, Rezvoy said:

Это напомнило мне историю, как я предложил Сане Бокарёву трансики для SE 2А3 от которых он отказался, ибо "в существующий усилитель не влезут"! :smile-09:

После "изучения" трудов ЮАМ, это удивлять не должно.
Его размышления "К вопросу о построении однотактного трансформатора" самодостаточны.
Обычно у человека есть сердечник и понимание размеров творения. Откуда всё и проистекает.
Есть сердечники от счетчика - и вот трансики, на оных. Чтоб и L1 была сколько надо и обмотка не более 2-х слоев и пр и др. Но Ктр 10 не вышел, провод не того диаметра. А ведь можно было на сердечник лакоткани подмотнуть, чтоб внутренний поменьше сделать.
Сидеть исчитывать сферичного коня в вакууме, дабы потом заказать сердечники и убиваться для доказательства истинной оптимальности зазора или чего еще - увольте.


Posted
2 часа назад, lenivo сказал:






Обратите внимание на максимальное значение входного напряжения 3х2 вольта ..... 3 вольта или 6 вольт...... А Максимальная индукция 0,5Гн.



Серия ТОТ10 - ещё можно для ламповых схем применить.... Но посмотрите на данные...

ТОТ-10 — модель унифицированного согласующего трансформатора сигналов низкой частоты типа ТОТ. Такие трансформаторы предназначены для работы в усилителях низкой частоты промышленного и бытового назначения, собранных на полупроводниковых приборах. r-t-i.rurele-shop.comradiodetali.perm.ru
Устройство: трансформатор состоит из двух обмоток, которые намотаны на магнитопроводе. Первичная обмотка подключается к выходу усилителя, а вторичная — к нагрузке. r-t-i.ru
Принцип работы: входной сигнал, подаваемый на первичную обмотку, создаёт в ней переменный магнитный поток. Этот поток индуцирует в вторичной обмотке переменный ток, который имеет ту же частоту, что и переменный магнитный поток, но другую амплитуду и форму. r-t-i.ru

Характеристики


Некоторые технические параметры трансформаторов ТОТ:
  • Рабочий диапазон частот: от 300 Гц до 10 000 Гц. r-t-i.ruradiodetali.perm.ru
  • Номинальная мощность: от 0,025 В·А до 25 В·А. r-t-i.ruradiodetali.perm.ru
  • КПД: 85%. r-t-i.ruradiodetali.perm.ru
  • Диапазон резонансных частот: от 800 Гц до 1000 Гц. r-t-i.ru
  • Коэффициент нелинейных искажений на граничных частотах (300–10 000 Гц) — не более 5%. radiodetali.perm.rustatic.chipdip.ru
  • Коэффициент амплитудно-частотных искажений в диапазоне частот (300–10 000 Гц) — не более ±2 дБ. radiodetali.perm.rustatic.chipdip.ru
  • Максимальная амплитуда переменного входного напряжения: для входных трансформаторов — не более 1 В, для оконечных — не более 140 В. radiodetali.perm.rustatic.chipdip.ru
  • Входные сопротивления: изменяются в пределах от 13 до 22 000 Ом. radiodetali.perm.rustatic.chipdip.ru
  • Сопротивление нагрузки: изменяется в пределах от 4 до 4000 Ом. radiodetali.perm.rustatic.chipdip.ru
  • Максимальное напряжение первичной обмотки: 100 В. radiodetali.perm.rustatic.chipdip.ru
  • Сопротивление изоляции между обмотками и магнитопроводом: не менее 1000 Ом

В интернете на видео многие ставят трансформаторы ТОТ в ЛАМПОВЫЕ микрофоны.

Я специально их нашёл и пробовал в микрофонах...... ОЧЕНЬ мало моделей, которые могут работать с напряжениями более 10 вольт.... А те что могут имеют никудышные по нынешним временам параметры.    Ну микрофоны с трансформаторами ТОТ никого не прельщают своим звуком...... НУ разве новичка самодельщика, который не смог достать что либо по лучше.

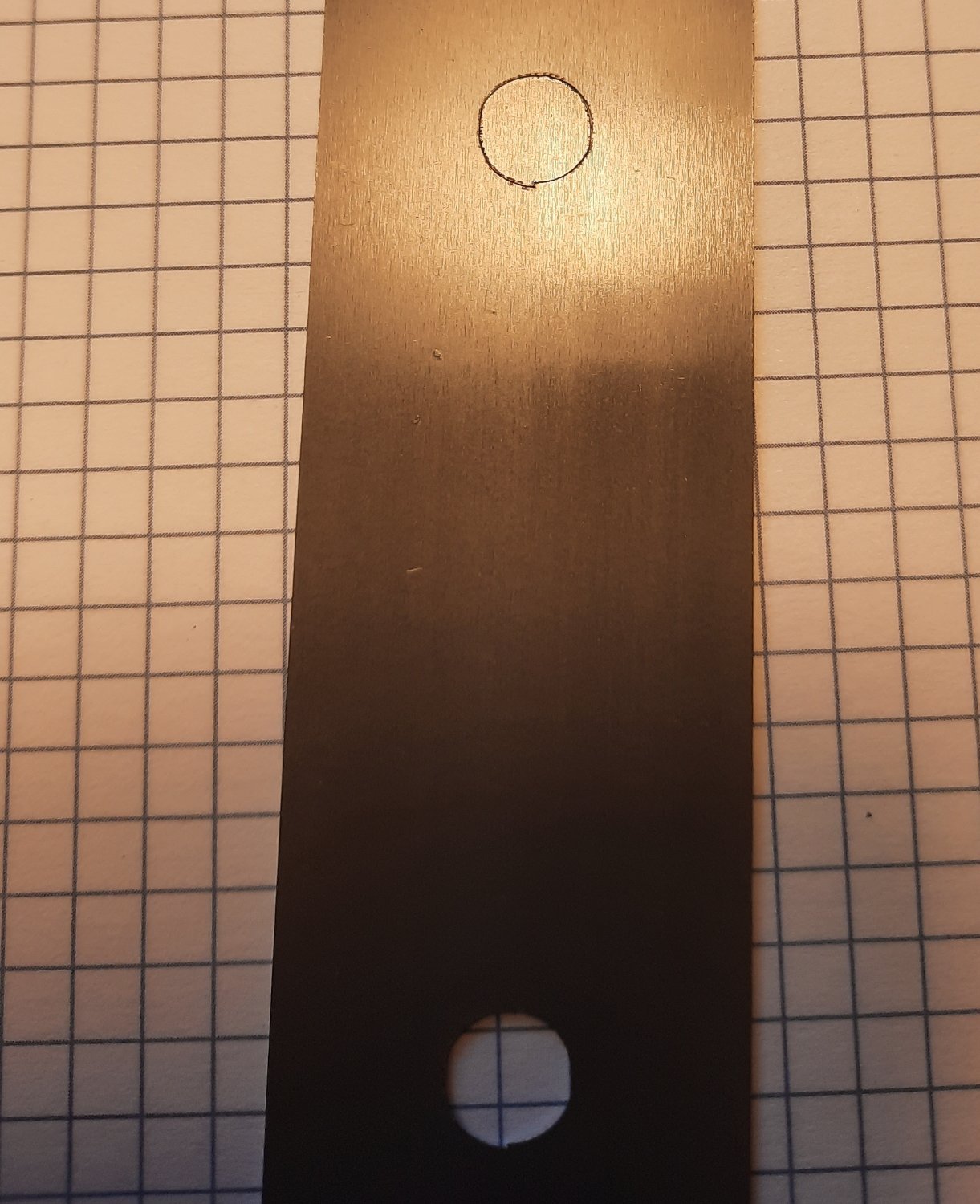

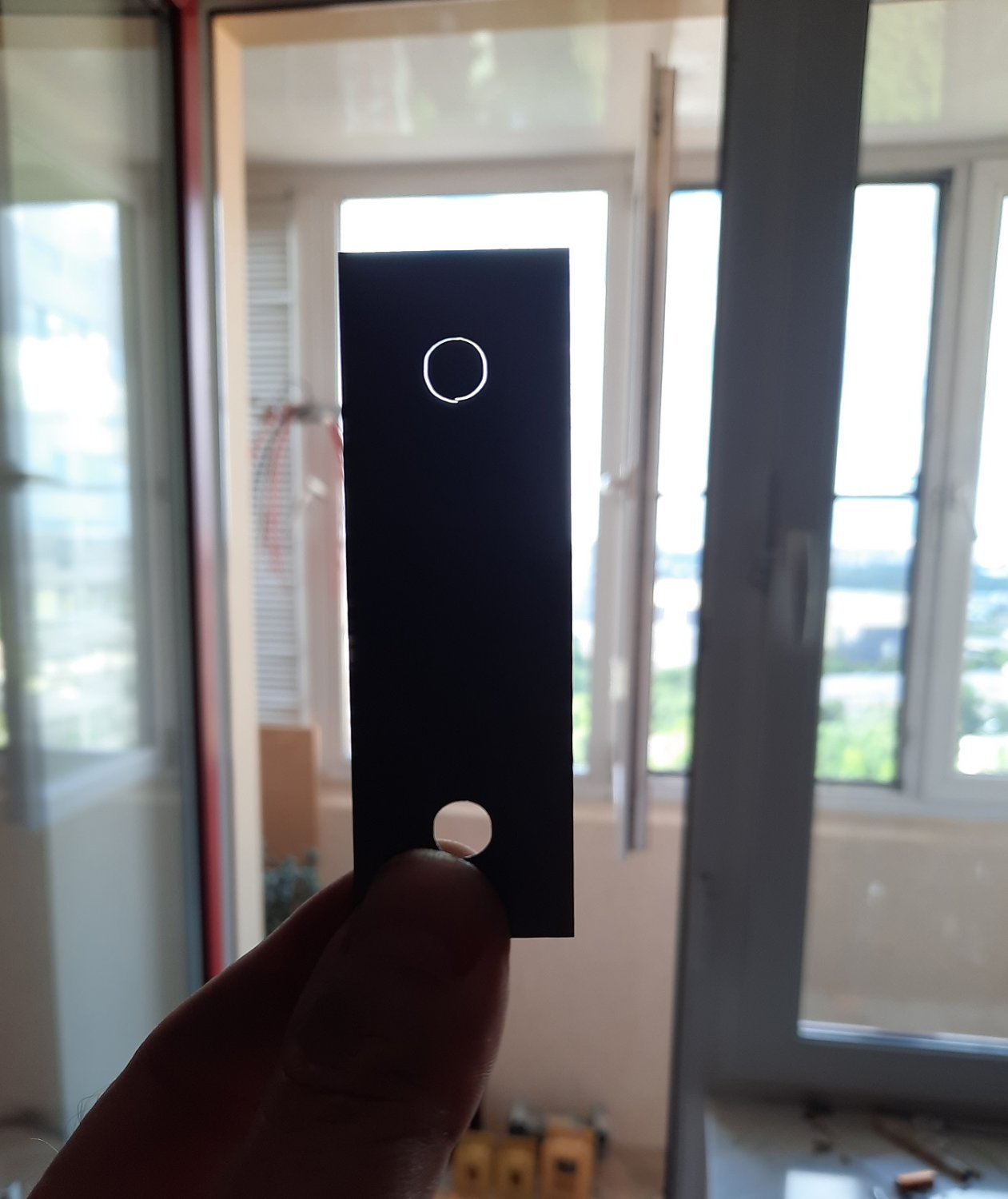

Бушный пермаллой использовать нет смысла. Чтобы востановить его свойства после разборки ,его надо отжигает в водороде . Понятно что это невозможно сделать дома, на печке...  Вообщем только нано и аморф -решение.

Posted
3 часа назад, BAA сказал:

50Н и 50НП - как говорят две больших разницы.



Скорее две небольшие разницы. У 50НП прямоугольная петля, у 50Н почти прямоугольная, см. рис. 2 на предыдущей странице. По вашей картинке для 50Н смотрим на кривую намагничивания для 0Гц по которой уже понятно, что предельная петля будет иметь большой коэффициент прямоугольности.

Posted

Трансы на 50Н вполне себе работали. А НП делали магнитные усилители. Одна беда, частота была гнусная 7 кГц. Трансики в наборах для сборки приемников скорее всего из него и были. По моему еще где-то валяются.

Posted
5 минут назад, Сергей А сказал:

Зазор петлю одинаково положит. Останется только нач. Проницаемость выше.

Если выходной или междуламповый то да, а в остальных случаях.

Posted
4 часа назад, BAA сказал:


Есть сердечники от счетчика - и вот трансики, на оных. Чтоб и L1 была сколько надо и обмотка не более 2-х слоев и пр и др. Но Ктр 10 не вышел, провод не того диаметра. А ведь можно было на сердечник лакоткани подмотнуть, чтоб внутренний поменьше сделать.
.....

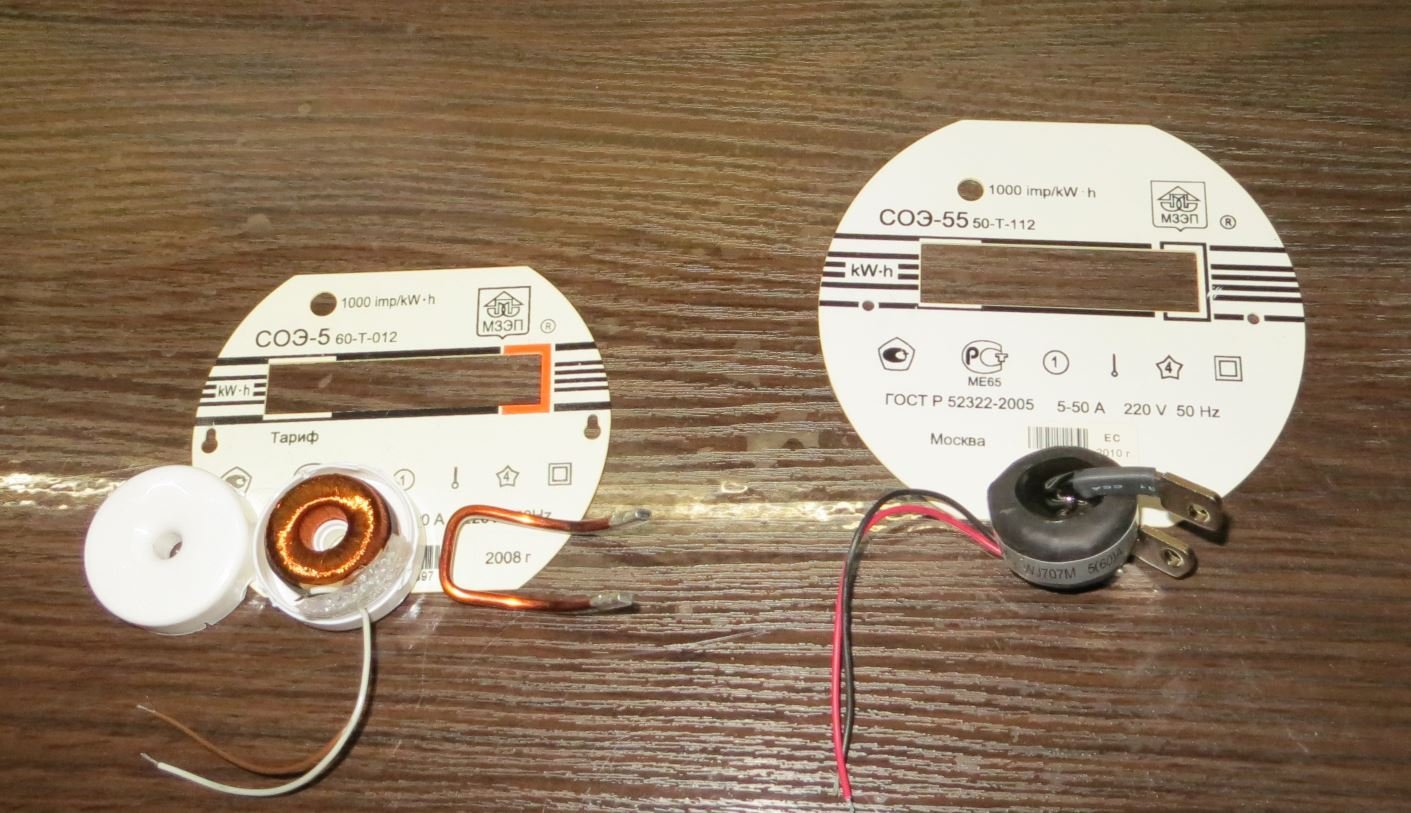

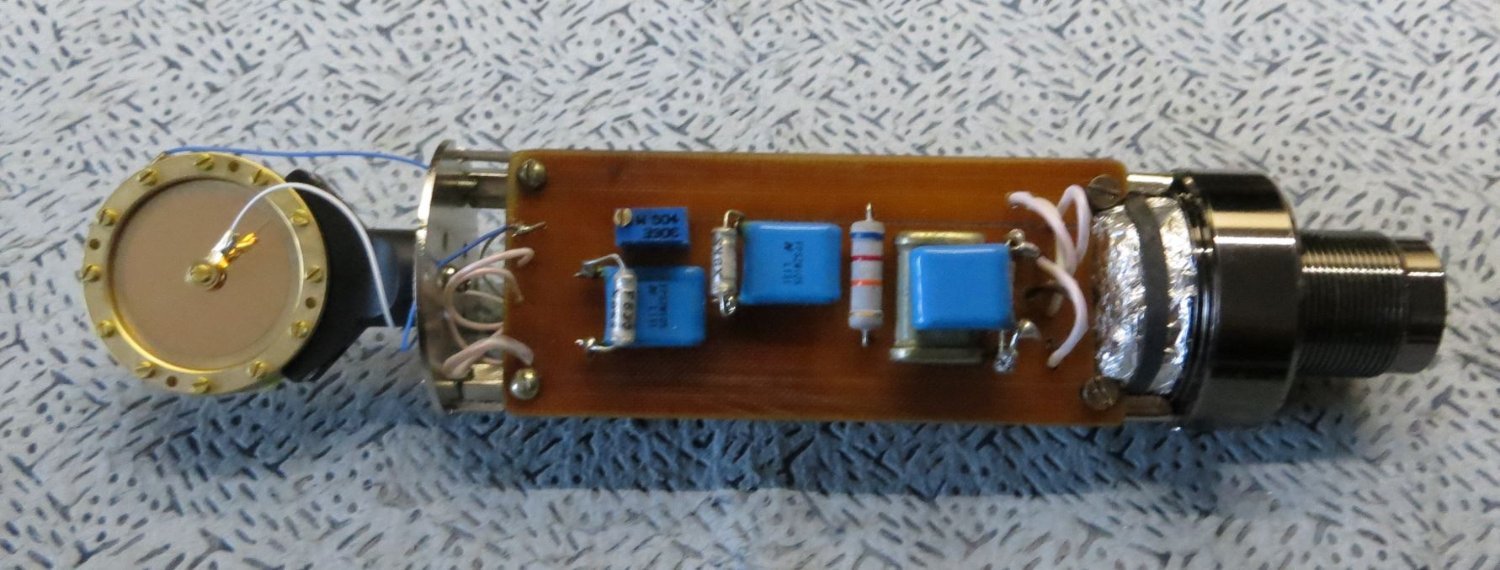

На трансформаторах от электросчётчика. Первичка штатная. Вторичка домотана проводом 0,12мм  в один слой . 1:10. Первичка 1500 витков, домотано вторички 150 витков. Работает на 60 вольт  максимум  на первичке. Это теоретически. А так не более 10 вольт - по сигналу. С анода лампы 60 вольт подключена первичная обмотка  через разделительный конденсатор МКР 1 мкф +10 000 пф СГМ+500 пф фольговый полистирол.


Трансформаторы 1:10

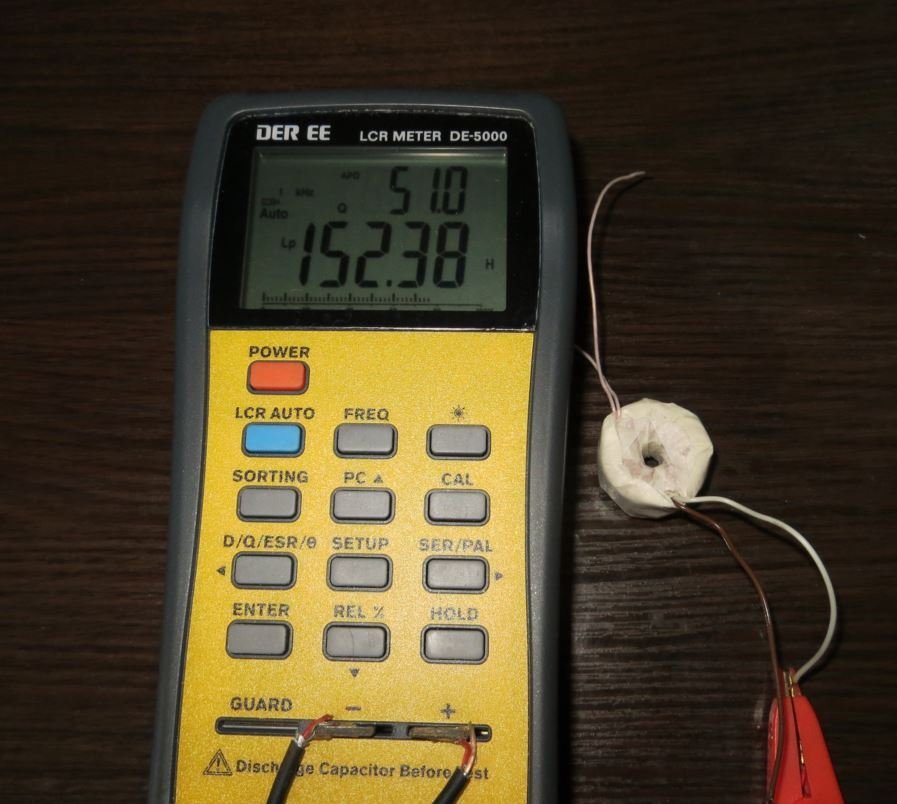

100 Гц

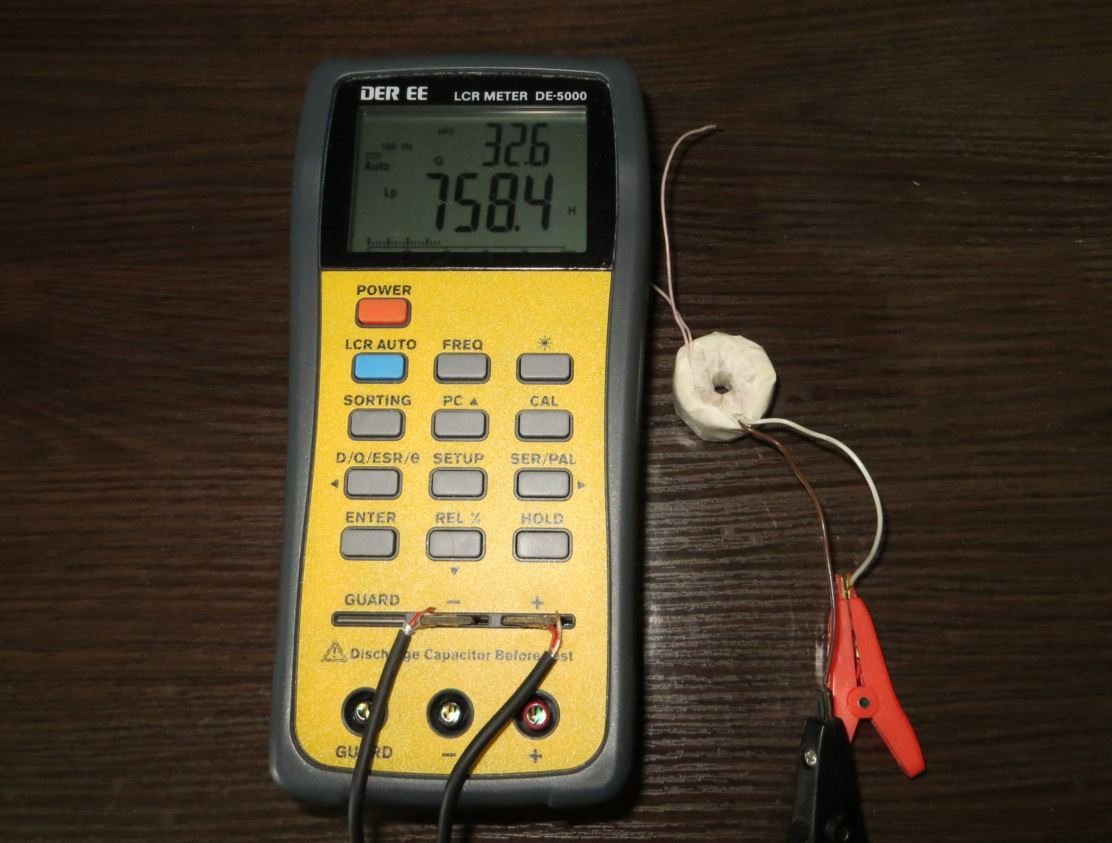

1 кГц

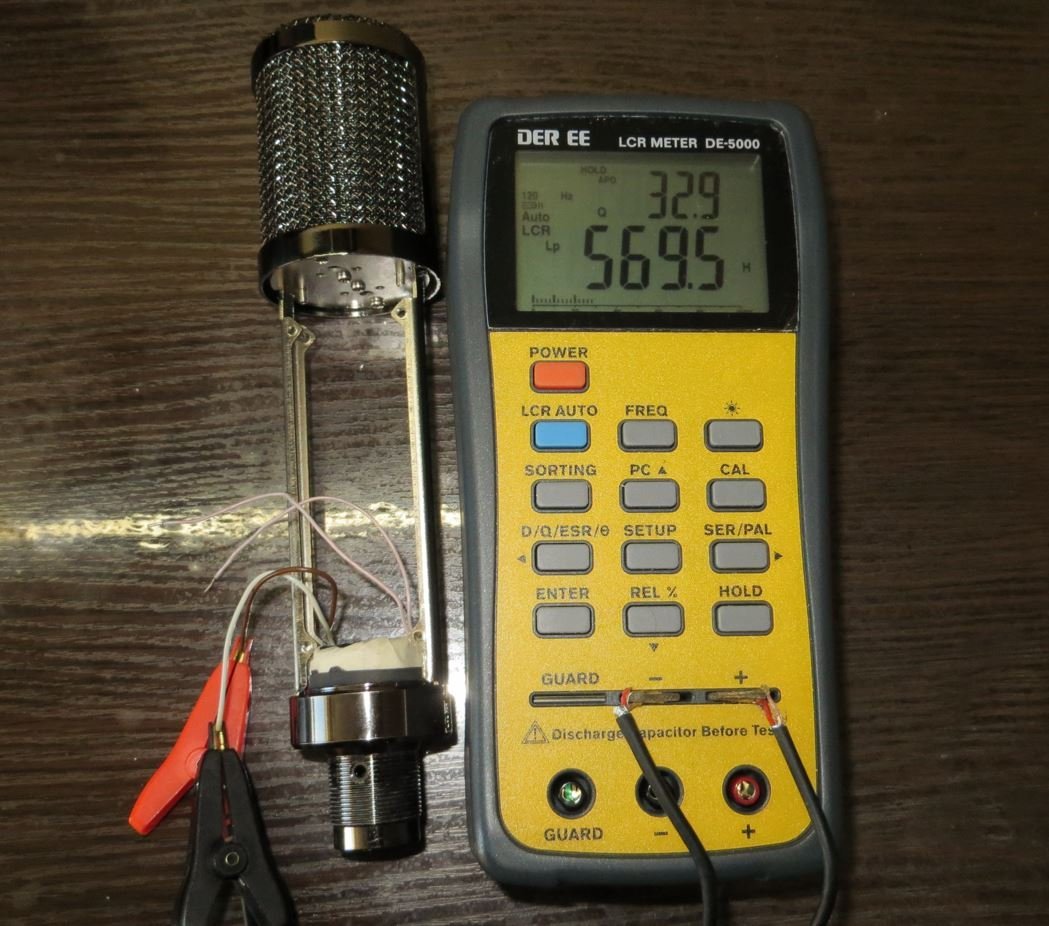

Чуть Чуть обжался и в

корпусе микрофона по другому индуктивность показывает

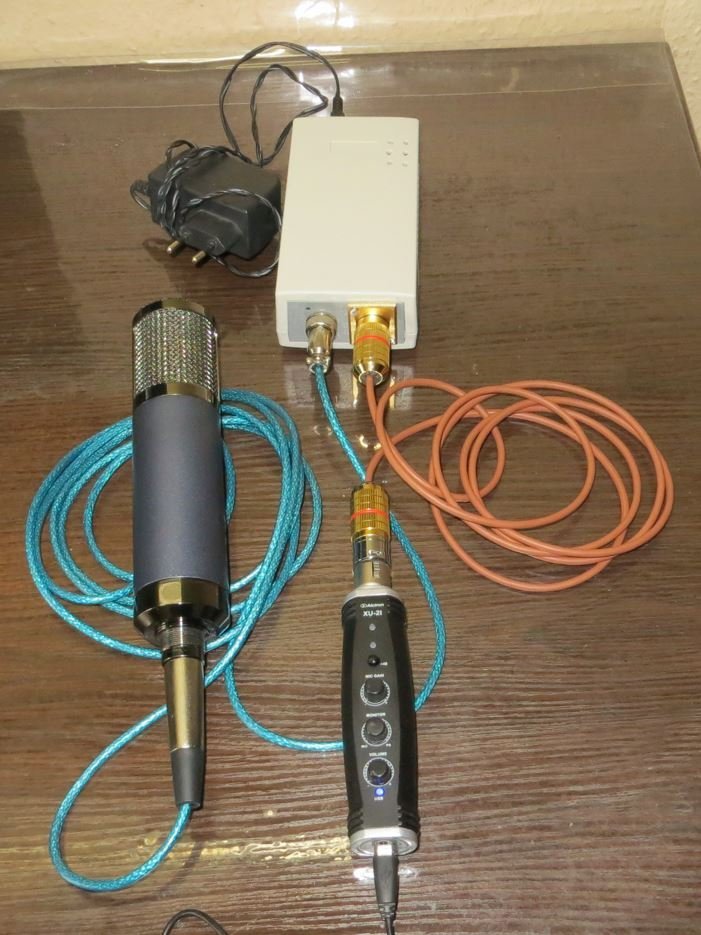

Тестовый ролик

https://disk.yandex.ru/d/tcCVI1Ekev0-rg

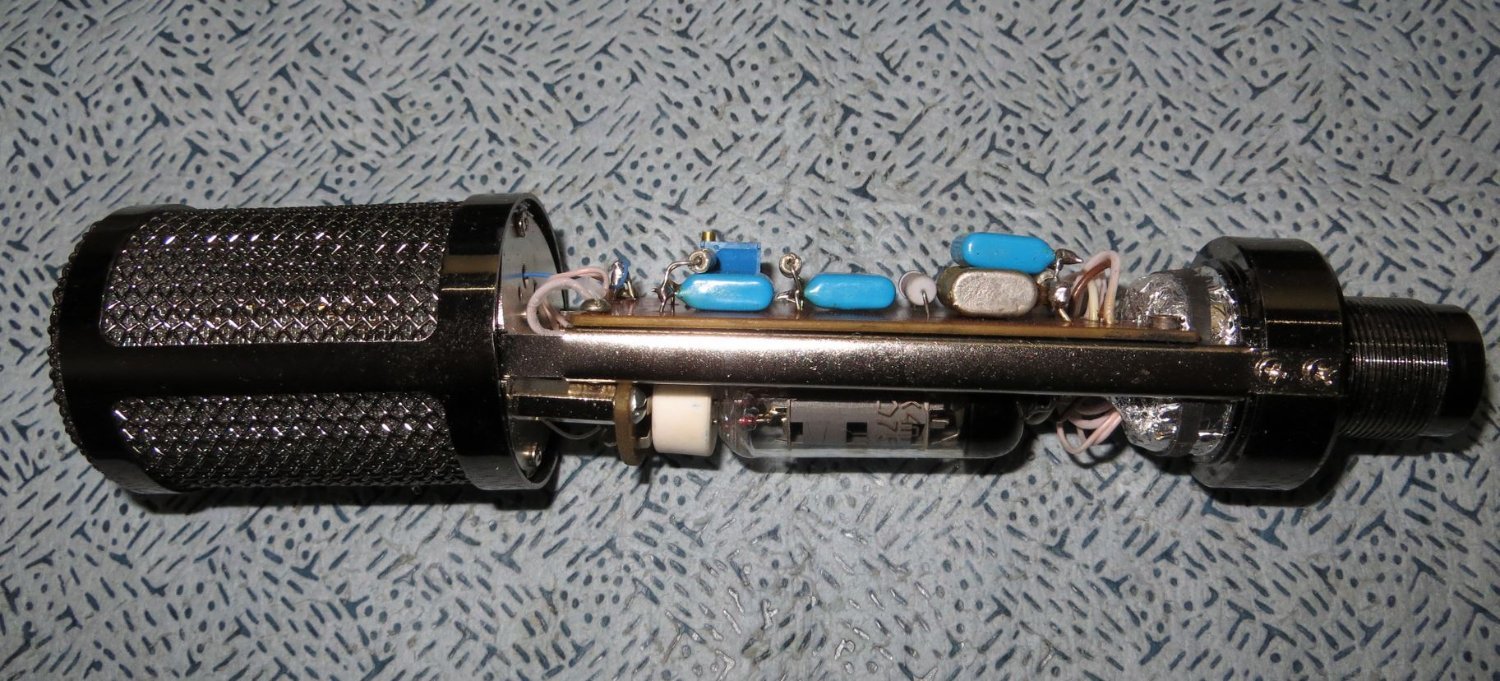

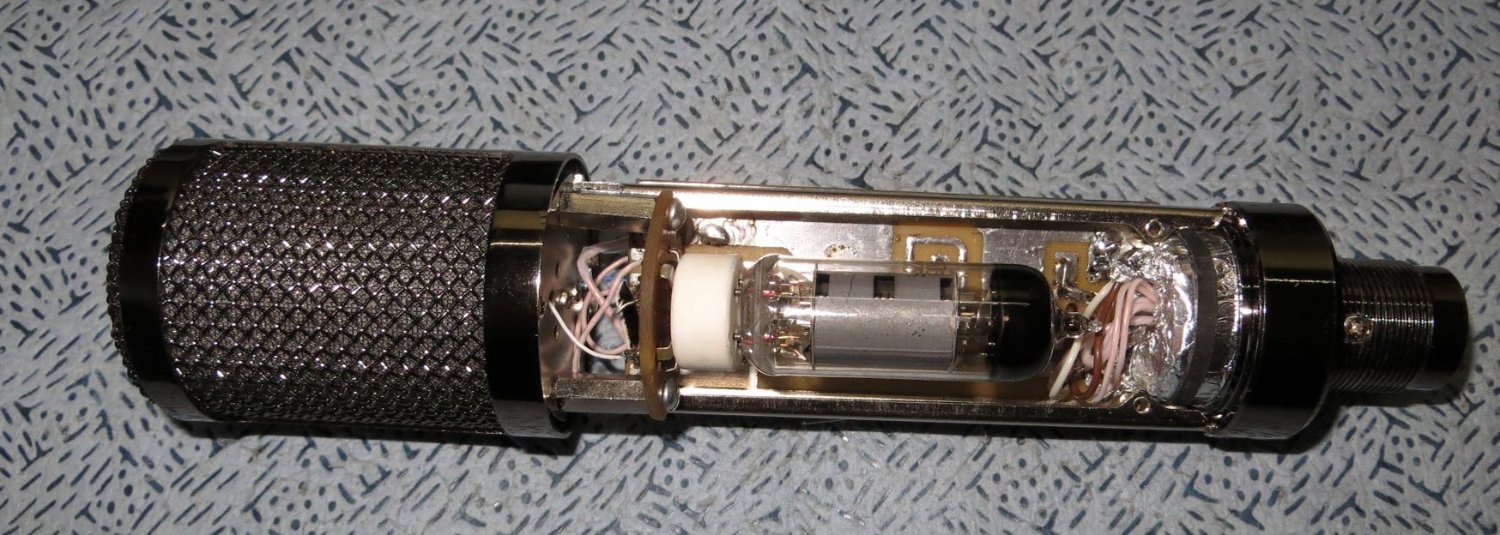

011-3 Корпус Телефункен 6ж4п   03 02 2026.JPG

  • Hmm... (-1) 1
Posted
2 часа назад, Сергей А сказал:

Зазор петлю одинаково положит. Останется только нач. Проницаемость выше.

Уточнение:

Петлю положит не зазор  а подмагничивание:-))

Posted
8 минут назад, Buran81 сказал:

Уточнение:

Петлю положит не зазор  а подмагничивание:-))

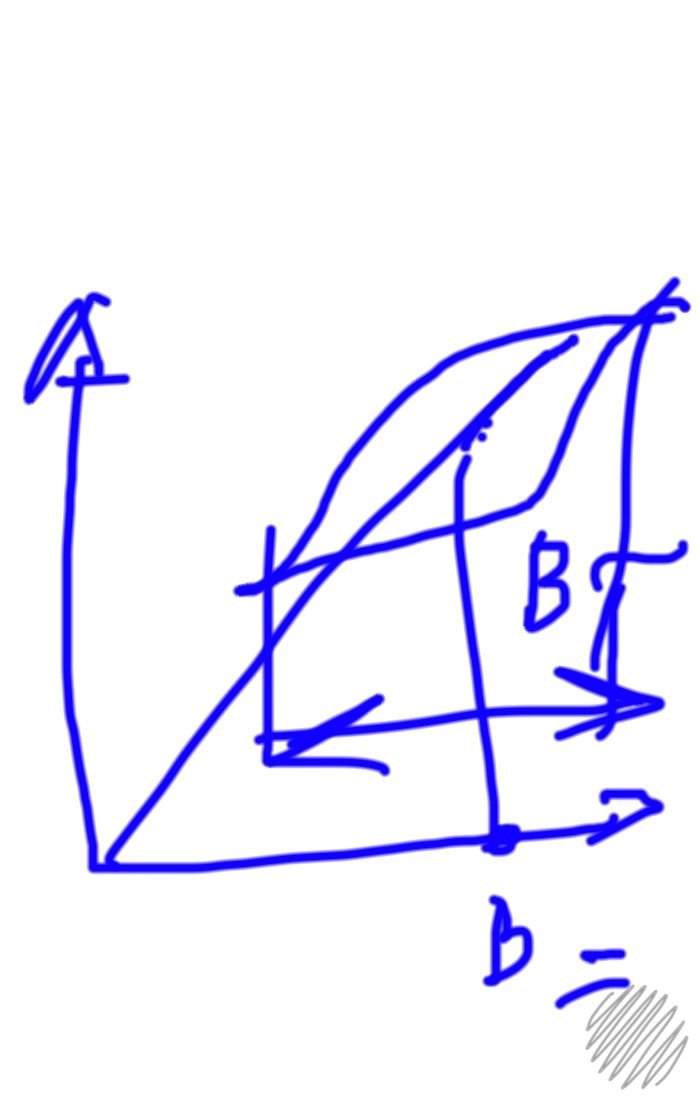

Подмагничивание сместит рабочую петлю вправо в пределах предельной петли. А введение зазора изменит наклон предельной петли.

Posted
В 20.03.2026 в 05:47, Алексей1 сказал:

....В усилителе с КПД 0,01%, не имеет значения, что

ТВЗ на пермаллое будет в 5-10 раз больше, чем на стали,

при прочих равных параметрах.

Будет не больше, а меньше....

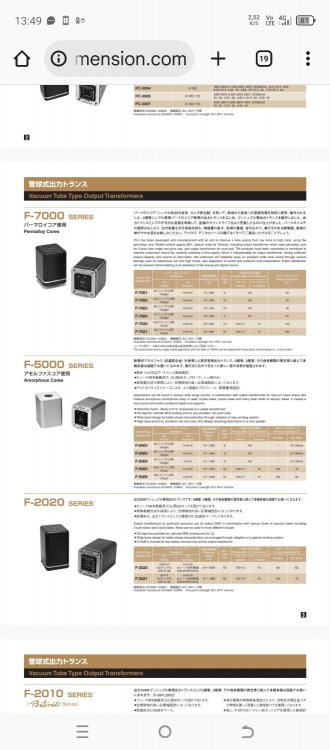

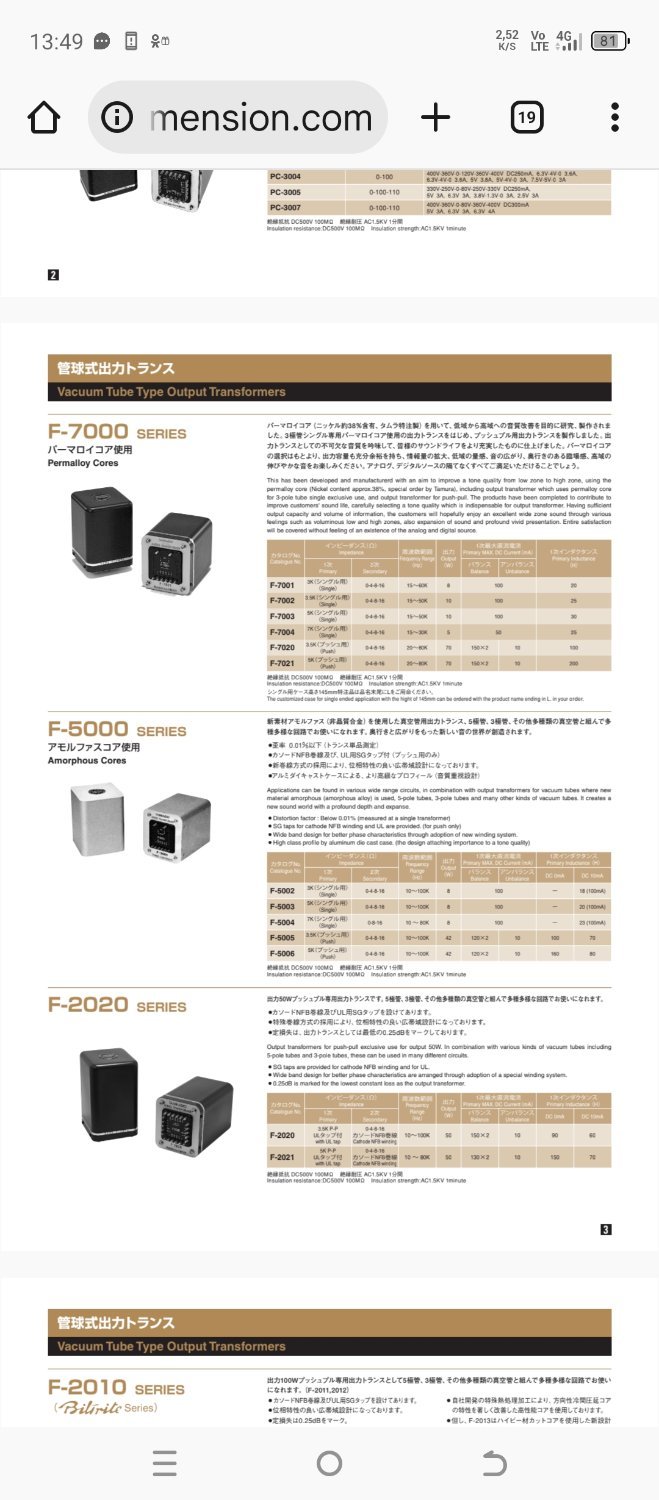

Сравниваем 3-х кОм'ные

трансформаторы:

F-7001 на пермаллое, при прочих схожих, вес 4,3 кг, одинаковые с аморфом размеры, омическое первички 120 ом.

F-5002 на аморфе, вес 3,6 кг, 110 ом.

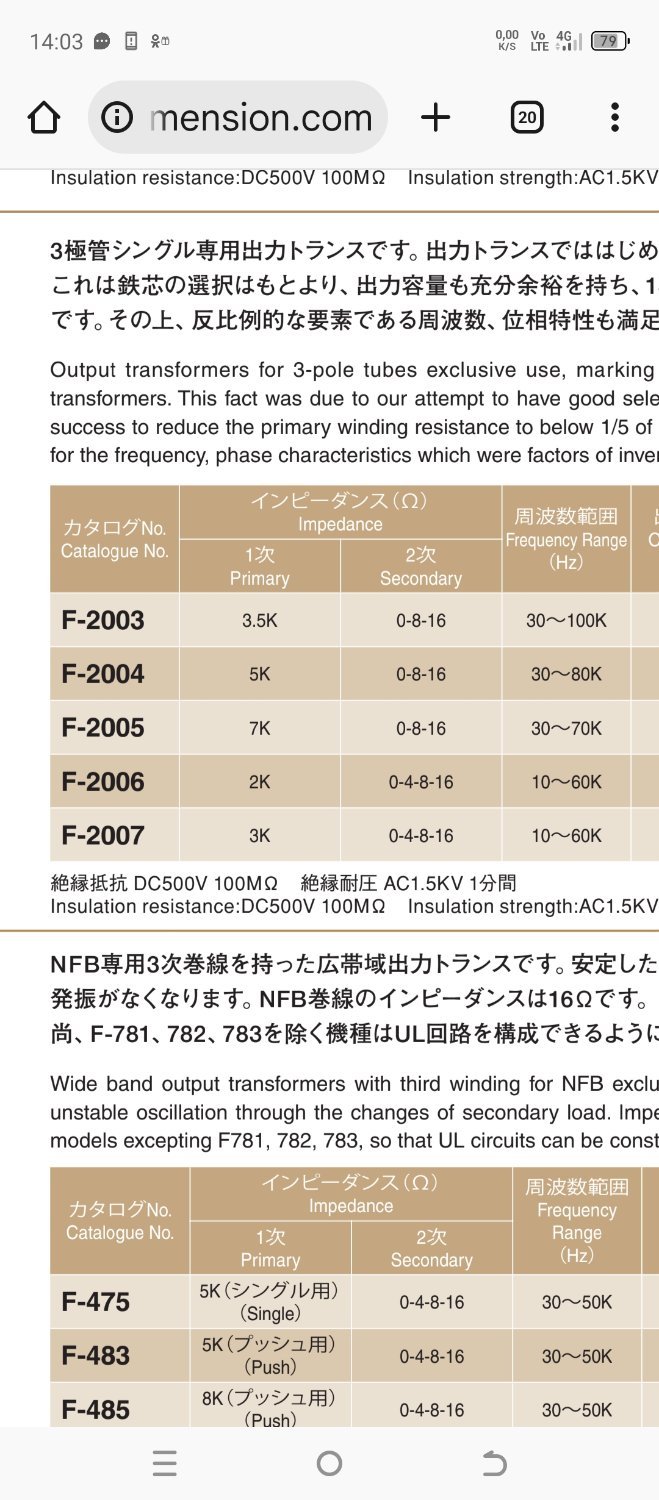

F-2007 на железе, вес 5,3 кг, размеры аналогичны, кроме высоты, 145 мм против 121 мм у выше названных, омическое 62 ома.


 Как так может быть?

Posted
6 часов назад, Андрей63 сказал:

кто нибудь имел дело с конторой AudioALT

Брал у них лет десять назад эти железки, дороговато , но неплохое весьма 👍


  • Like (+1) 2
