ТаргеТ

Юрий привет, 2 и 4 самый жир. А ВАХ триода строил, рабочую точку? На схеме 5 мА не маловато?

Я спрашивал как между собой соединяется (и соединяется-ли?) общий провод в корректоре, который Вы упорно называете "землей" и земляной провод в розетке, который истинно заземлен в землю и его предназначение - защита от поражения током. Вы мне опять рисуете "пучки" линий и знак заземления. По вашему рисунку, давайте соединим прямыми линиями каскад 1 и 3 с каскад 2 , а из каскада 2 линия на БП. Тогда 1-й закон Кирхгофа устоит?

Для начала необходимо определится с термина, "земля" - это провод который идет в розетке (фаза, ноль и земля). Соответственно провод заземления у меня заведен в корректор и я к нему подключил корпус. Земля служит для защиты от поражения эл. током, в случае если на корпус устройства случайно или нет, попадет фаза. То про что Вы говорите, я называю общим проводом в корректоре, В моем случае это толстая шинка медная к которой и подпаяны резисторы, конденс. и т.п.

Подсобрал корректор и вот дошла очередь до вопроса по соединению общего и земляного провода. Отдельно темы в этом разделе нет. Вопрос этот обсуждался не раз., но как говориться "повторенье мать ученья". У меня будет вход в корректор с МС трансформатора FRT-4. Кабели родные и встроенные в трансформатор, по конструкции - это коаксиальные кабели и отдельный провод с клеммой под винт-гайку. В корректоре предусмотрел также винтовой зажим, который изолирован от металлического корпуса корректора. Планирую к этому зажиму снаружи подсоединять провод с клеммой от МС тр-ра. Далее, зажим, уже внутри корректора, через конденсатор МБГЧ-0,5мкф соединен с общим проводом по схеме. Имеется в розетке провод заземления. Через клеммное входное соединение 230В земляной провод соединен с корпусом корректора. Всё. Правильно или нет сделал я соединения?

На последней схеме 470/30=16

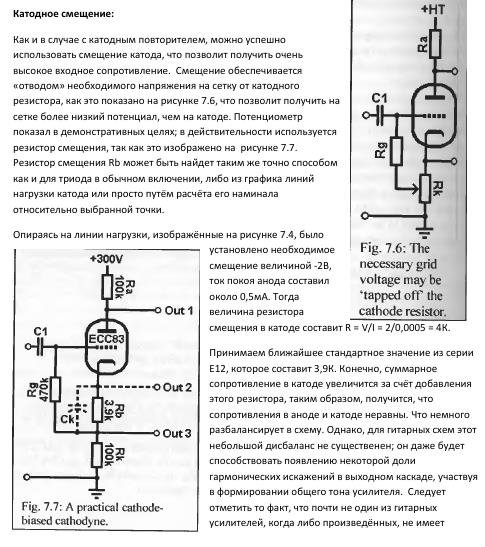

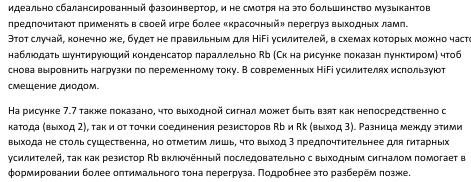

Спасибо за мнение. Только С1 я повесил на катод не просто так, а согласно схеме Ultrapath.

Я спросил про разводку общего провода. Пож. не угоняйте тему. Пока никаких замен в коррекции, лампах и прочее не планируется. Моя цель - собрать отлично звучащий ФК на трансформаторном "выхлопе". Слесарные работы завершены и идет сборка комплектухе по схеме указанной выше.

Пока занимаюсь монтажом в схеме и хотел посоветоваться с сообществом, чтобы потом не переделывать. Физически корректор состоит из трех блоков: 1) кенотрон с первым конденсатором; 2) плата БП с конд С10-С13; 3) плата самого корректора и по центру платы смонтирован медный провод-шина общего провода, всё навесной монтаж. На рисунке общий провод-шина выделен жирным черным. Как лучше развести общий от компонентов? Такие варианты: красная линия - охватывает одним общим проводом БП на оба канала или синяя линия поканально от каждого своего БП на общий черный в точке 2 Зеленая линия - от тр-ра и от конденсатора кенотрона на общую шину в точке 1.

Хотел уточнить - это схема для АЧХ RIAA или RIAA 78?

Она есть у меня. Удобная схема. Спасибо. Вот конкретный ответ. Мне нужно посмотреть меандр на выходе тра-ров корректора, чтобы понять вешать или нет резистор нагрузки и какой. Ну заодно и кривую снять.

Собираюсь сваять по этой схеме. Подскажите пож. насколько критично отклонение от фактических номиналов? Например R4 фактически измеренное 74,2К или С2 1044пФ.

Не согласен, - тот кто её сюда выложил.

Приятно смотреть, когда в деревянном корпусе грамотно и красиво сделаны углы, нет торцевых срезов. Да и цвет и текстура подобраны отлично.

Со старого АП Цитата: Сообщение от Александр Бокарёв "Как в том старом анекдоте: Вы будете смеяться, но... Не было места тулить в плотный монтаж ещё и экранную ёмкость, поэтому замкнул провода катода и экрана как имеющие одинаковый потенциал. Потом прикинул, померил и увидел там ООС по переменке на нч, подобрал ёмкость электролита , послушал- нормально. Не думаю, что это я один такой вумный и придумал велосипед, наверняка эту фичу и до меня кто-то применял. Но я не кричу как та лягушка-путешественница: ЭТО Я-Я-Я!!! придумала!!!!.Просто предлагаю такое решение. Задача будет запитать экран отдельно- запитаем, каких проблем?". Вообщем решил, что городить лофтин не буду. Пока. Да и 10 Вт резюк и нехилый и недешевый электролит (а дешовый и не стоит ставить) в катод 5687 тулить тоже места нет. К тому-же коррекция и 100В на второй сетки EF86 меня полностью устраивает. Пожалуй начну демонтаж и слесарные работы.

Покурил тему корректор Пузанова на старом АП. Там в самом начале про Лофтин и трансформаторный выход. Станислав и А. Бокарев там топили за Лофтин, но в чем "лучшесть" не раскрыли. Вот схема Лофтин, только вместо анодного - трансформатор. Я убираю Мультикап RTX но ставлю электролит на 220 мкф (так пойди найди хороший - в наше время-то и будет ли он давать меньший "окрас" чем мультикап? ХЗ).

Подумаю. В чём преимущество непосредственной связи именно с тр-рным выхлопом? Если есть, то какую нибудь схемку или ссылку дайте пож. В стром АПе Вадим макетировал с непосредственной связью, надо поискать. У меня именно такая трудится. Менять не буду.

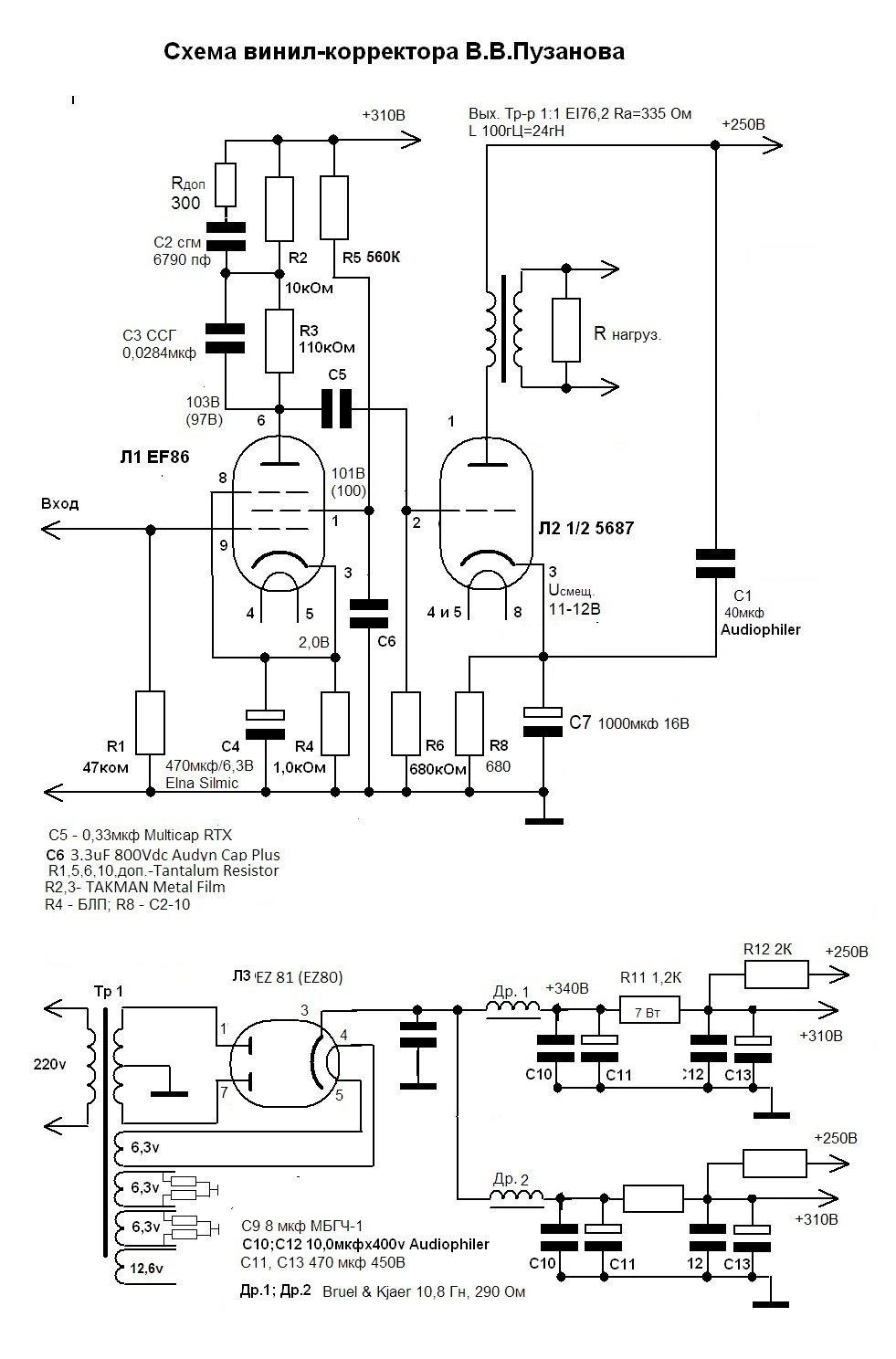

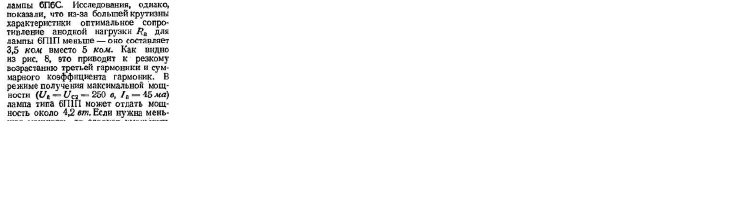

Мой старый, добрый, вылизанный и отлично звучащий корректор Пузанова. Именно так он назывался на старом АП. Было писано-переписано более 160 страниц. Вадим чуть ли ни каждый день писал о всех изменениях конструктива. Ну и я следом за ним - шишек набил. В прошлом году весной, что-то на меня нашло и решил сделать трансформаторный выхлоп. В АльтАудио куплена пара трансформаторов. Так как был занять другими проектами (РР и апгрейд SE) то только сейчас руки дошли. В общем на форумах есть сторонники выхода на трансформаторах, а есть и те, кто считает, что эта приблуда особо и не нужна, достаточно резистора. Поэтому, мне главное чтобы хуже не стало. Так как сам корректор в корпусе есть, то теперь мне предстоит слесарными работами втиснуть трансы внутрь. Вот фото трансов и схема. Правильно-ли выбраны режимы вых лампы? Может у кого есть пожелания?

lenivo, такие длинные посты до конца дочитать нет сил. 8 листов у темы, а по существу 0 результата. Я в своей теме за 8 листов обсуждения уже макет в готовый корпус засунул. Ну к чему это бесконечное словоблудие о том, что раньше водка была крепче и трава зеленее. Честно я не понимаю, зачем Вам при наличии хороших силовиков и выходников постоянно обсуждать то тр-ры из микроволновок, то ТАНы. Да ставьте в макет хороший транс и измеряйте сигнал, не пошло, следующий и ещё следующий. Делов-то, четыре самореза да 4 конца проводов припаять.

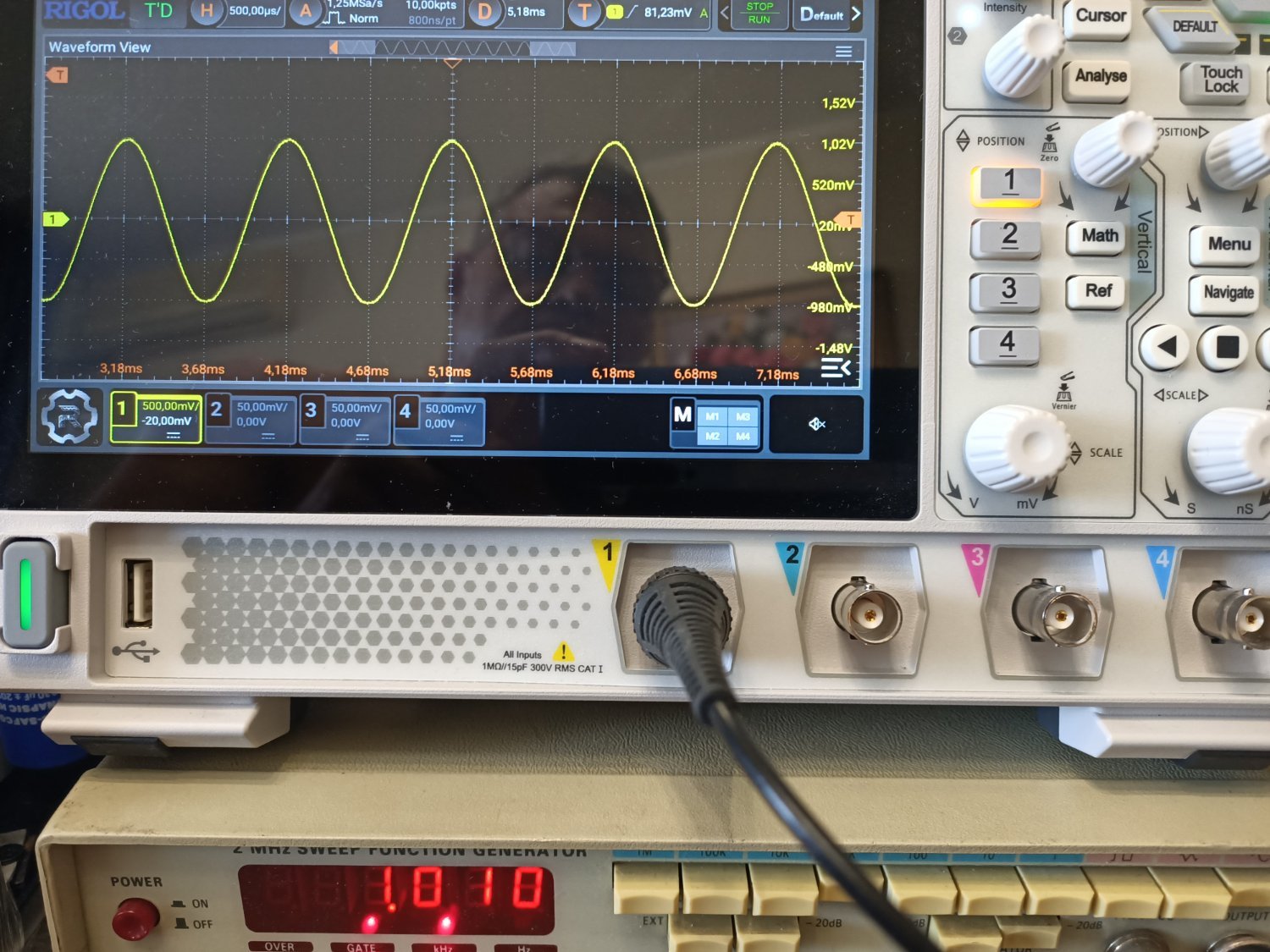

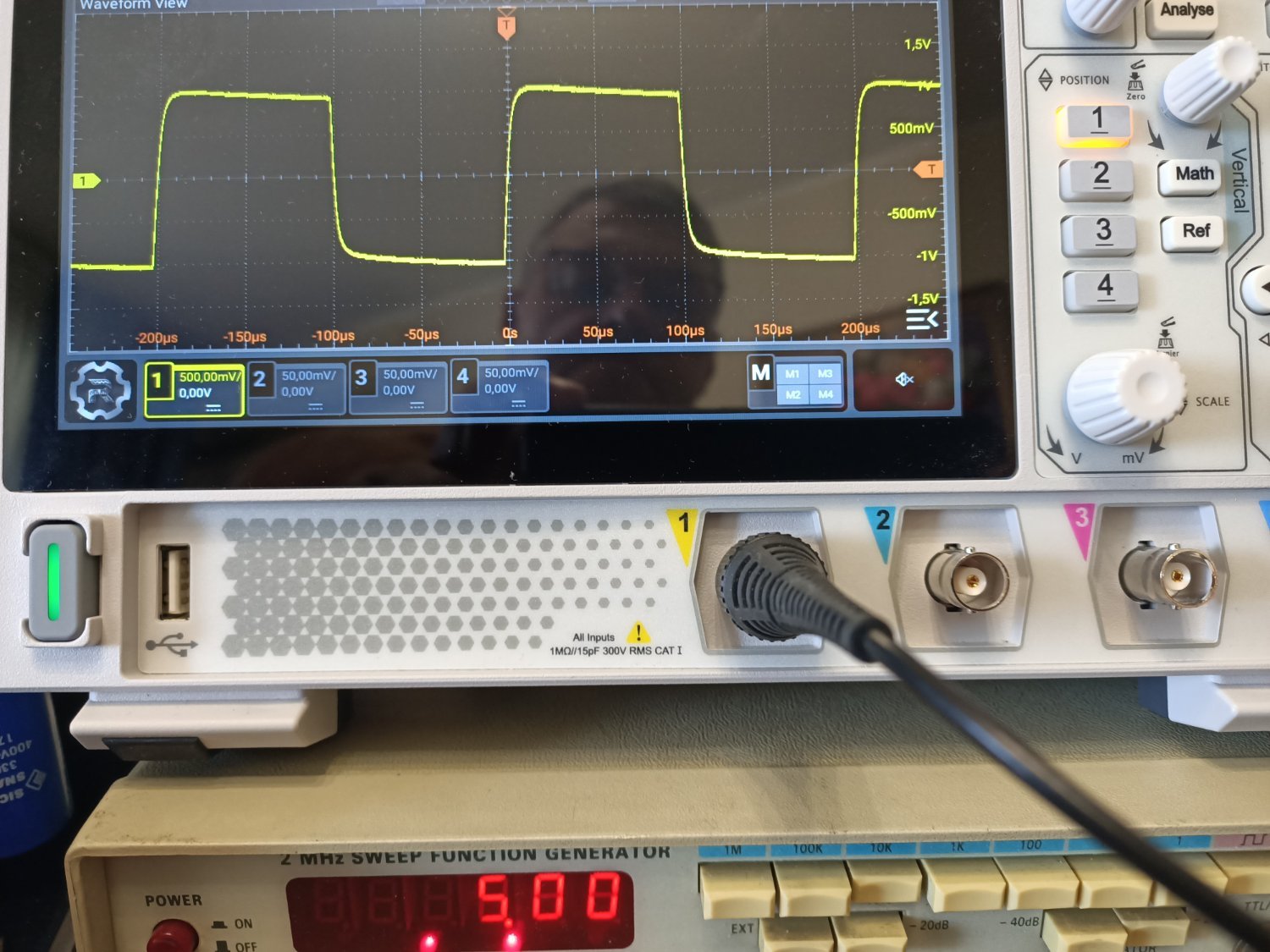

Ну вот и он... "больной зуб". Надо сказать что ещё неделю назад мой земляк Юрий (KUE) говорил мне, что надо перекинуть питание вых. ламп и посмотреть, ну и точно. Из-за неисправного кондера наверное создавался колебательный контур и резонанс на 27 Гц получался. Так что всем спасибо кто делился идеями здесь. Заодно 5 кГц. Ну и общее фото подвала. С заменой силовика, прям усь задышал.

Вчера звонил Роману в Альтаудио - тоже самое сказал. Планирую сегодня всё измерить и по питанию тоже.

Я попробую поменять местами анодное питание, оно у меня раздельное на 2 кан. вых. ламп. Гляну. нет.

Синусы с анодов вых. ламп измерял - всё идеально. Местами вых. лампы менял между собою и было без изменений, также на вых. тр-ра искажения.

Выше 40 Гц проверял, всё очень хорошо, никаких искажений нет. первичка секционирована, но имеет только два вывода (внутри соединения), вот вторичку я сам коммутировал на 4 Ома. Что в этом случае?

Да, на втором трансе всё отлично.

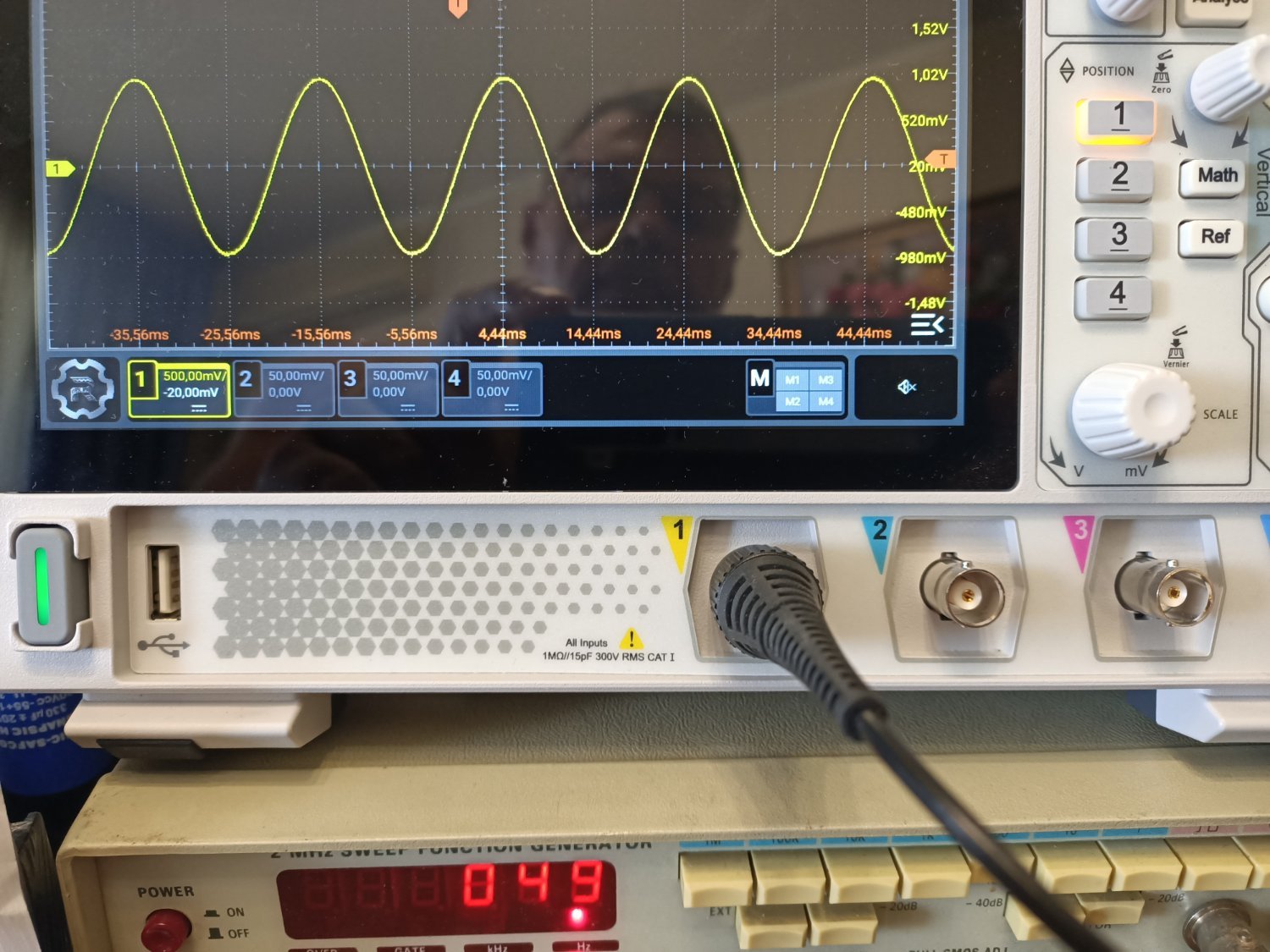

Модернизировал БП (замена силовика) SE на 6AC7 (6Ж4)+6П36С. Прогнал сигнал с выхода (экв. нагр. 5 Ом) через ослик и вот что увидел на выходе ОДНОГО трансформатора (второй всё нор.) На фото видно генератор и частоты, амплитуда сигнала резко падает на частоте 27 Гц, затем после 18 Гц опять вырастает. Но искажения уже начинаются после 40 Гц. Трансформаторы от альтаудио AOUT-3.2 на M4 SE106b ШЛ. Вопрос: что происходит и главное как с этим бороться?
