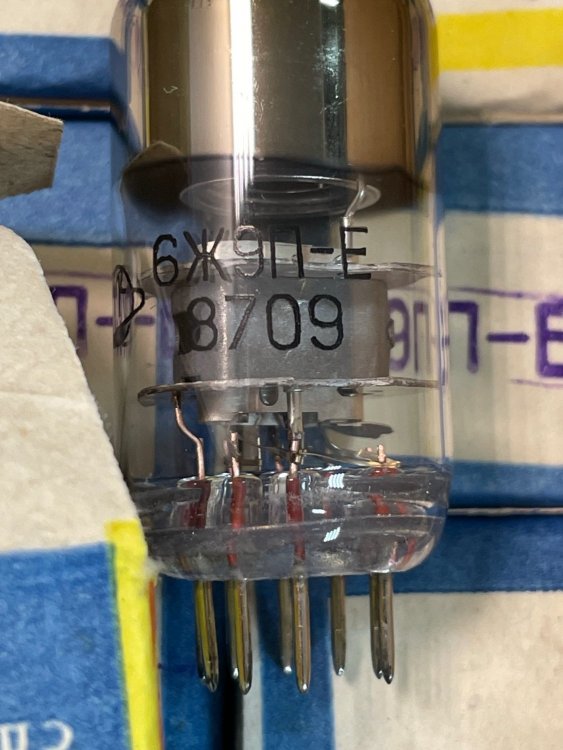

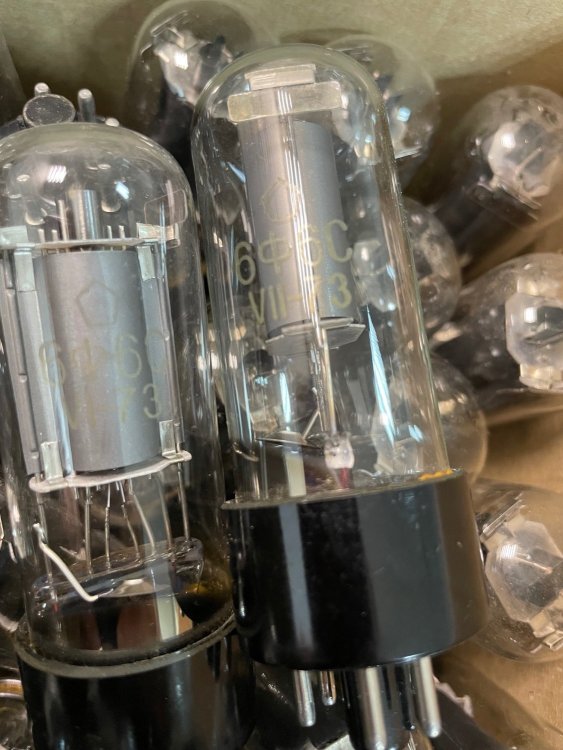

Ищу радиолампы 25E5 / PL36 ( кроме ламп соцлагеря, их хватает). Нужно 4-8 и тд штук.

Если усилитель потребляет 50-70Вт, можно поставить трансформатор на 50-70 Вт, перегрев будет градусов 50, при расчете по тем приближенным формулам, можно поставить на 500 Вт, перегрев будет около 1 градуса, можно поставить и на 20 Вт, тоже какое-то время будет работать, но перегрев будет, наверное, больше 100 градусов)). Для ОППВ, 150Вт будет явно не достаточно.

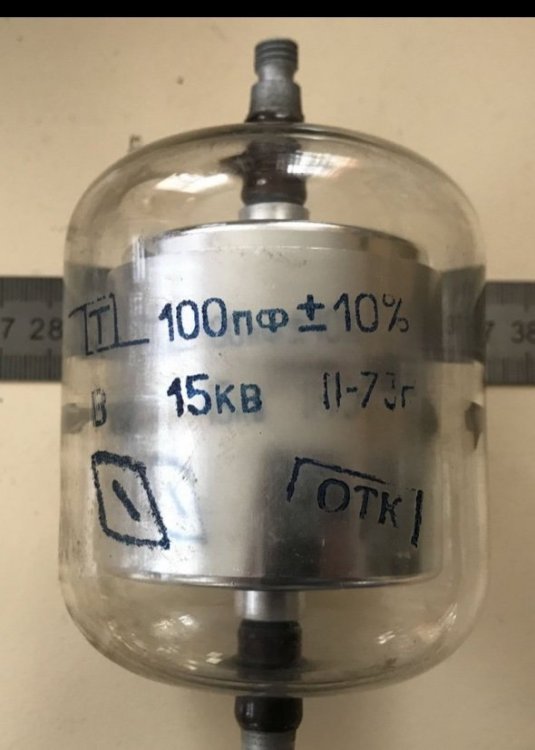

Все это было раньше. Сейчас выпускают разные электролиты и которые не надо шунтировать, даже не желательно это делать. PS. В скобках после номинала указан класс точности: J — ±5%; K — ±10%; M — ±20%.

Вы абсолютно правы, пояснять почему-пустая трата времени и нервов.

Надо исходить от типа магнитопровода, Ш, ПЛ или тор, условий в которых работает. А так можно конечно взять перед произведением площадей коэффициент 0,2-0,3 и это пойдет на все случаи и для любого железа.

В каком месте магнитопровода измеряли эту индукцию))? А магнитную проницаемость какую, начальную, максимальную или какую другую?)) Ладно не отвечайте, мне это не нужно.

Вот кому это интересно: Абсолютная, относительная, начальная, максимальная, амплитудная, дифференциальная, обратимая, комплексная, безгистерезисная, импульсная, проницаемость возврата, действующая, низко и высокочастотные, далее несколько видов конструктивной проницаемости, начальная и максимальная динамические проницаемости и это ещё не полный список. Есть даже понятие проницаемости катушки трансформатора или дросселя. И все они используются при проектировании тех или иных трансформаторов или дросселей.

Ну мужиком это Вы его назвали, это во-первых, во-вторых такого преподавателя и тем более автора множества монографий никто не знает и не слышал, там был Гальвас, преподавал БЖД или что-то в этом роде, но он не Петр. Вам же я советую вести себя поскромнее и не развешивать своих ярлыков никому, не Вам судить кто что умеет или не умеет, по Вашим постам я же вижу какой Вы специалист. Изготовить работающий ТП, много ума и умения не надо, а вот чтобы рассчитать и изготовить оптимальный для данных условий трансформатор нужны знания и умение, потому что расчет трансформатора по исходным данным представляет собой математически неопределенную задачу, так как количество параметров, которые требуется определить больше числа уравнений связывающих эти параметры. По поводу магнитной проницаемости, есть магнитная проницаемость , как Вы горите, конкретного железа , а есть магнитная проницаемость тела(самого магнитопровода), да и магнитных проницаемостей несколько десятков, какую из них Вы знаете)?

Ну как же так-то? Вы не смогли рассчитать ТП по готовой общепринятой методике и обратились за помощью к какому-то мужику. И все эти 20 лет пользуетесь этой упрощенной методикой во всех случаях? Вы лучше не отказываетесь от помощи grat.

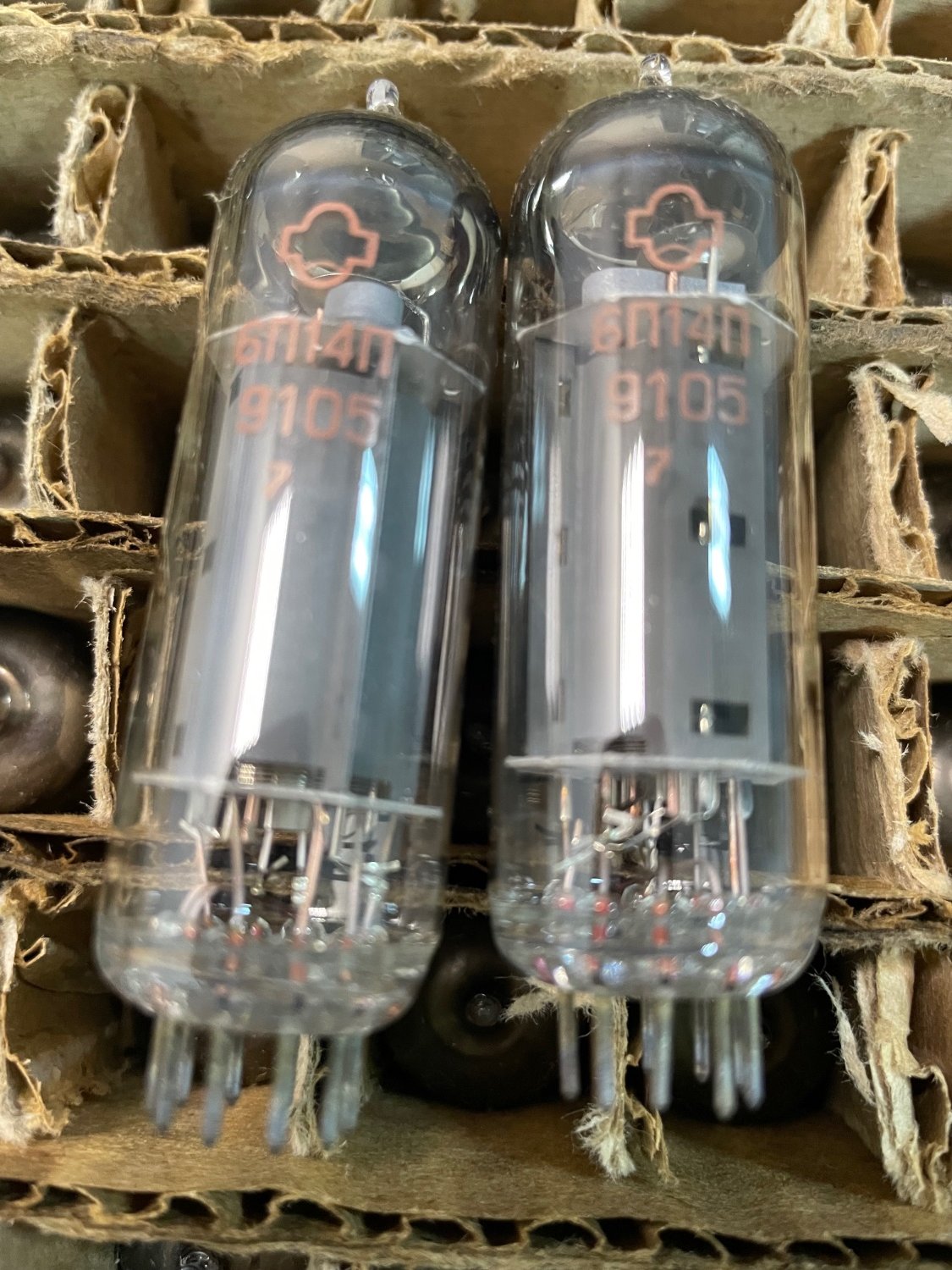

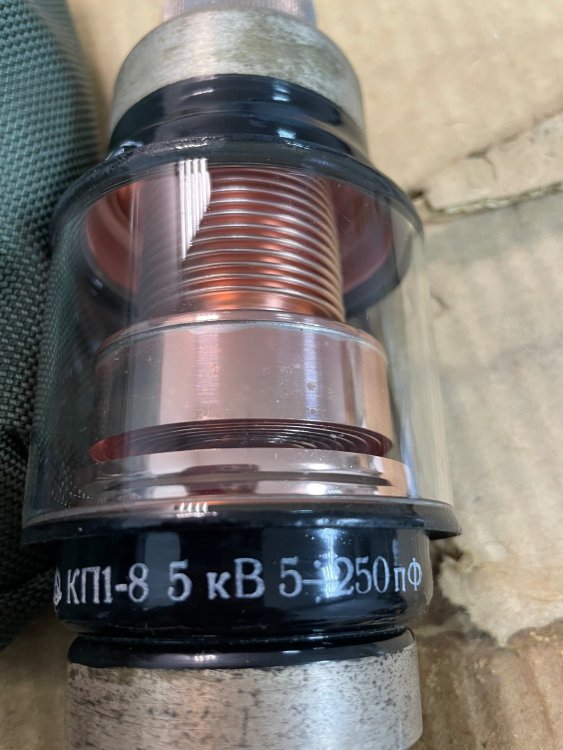

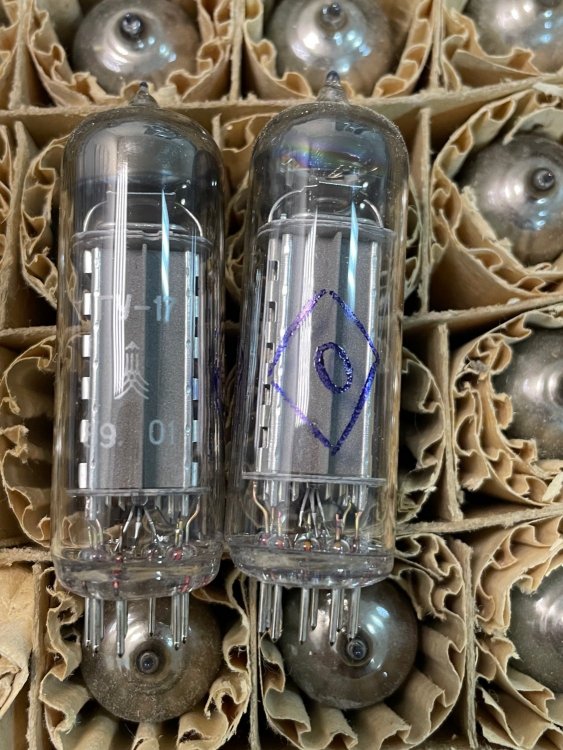

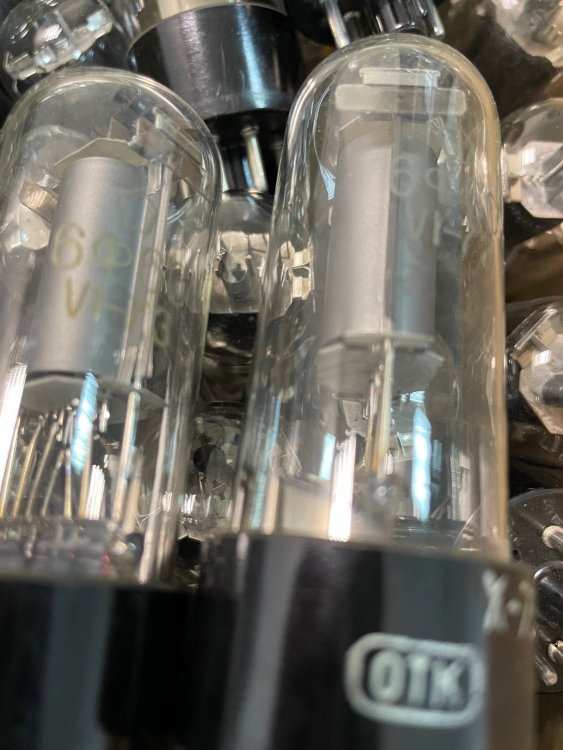

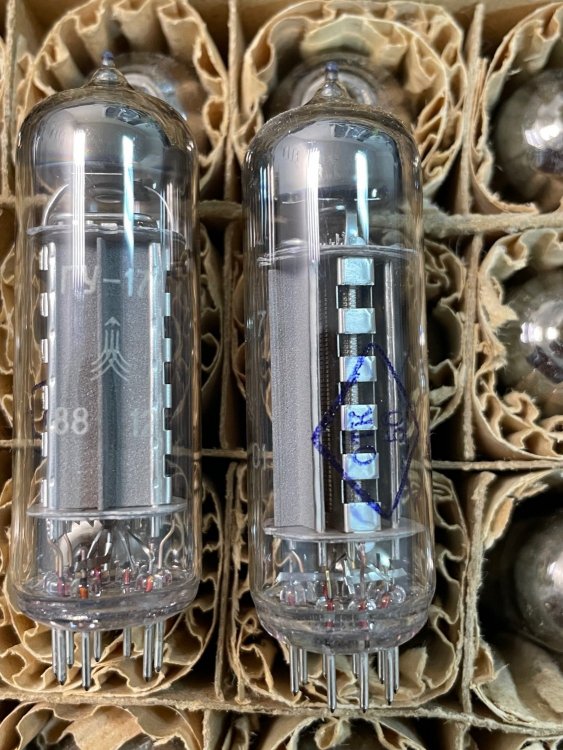

На паре коробок невозможно сказочно разбогатеть. Вот что сказано в заключении Вашей статьи про эту лампу: In summary, a great valve which is perfect for a RIAA stage. Very linear (as seen on the above measurements) and with sufficient gain to work well in a pre-amplifier topology. Поэтому возможно их удастся продать за дорого)).

С этой лампой надо очень долго возиться, мало кому это не надоедает, поэтому в этом смысле тут, наверное, практически все новички.

Вы правы, в правильном режиме у неё практически нет искажений. Если уметь бороться с возбуждением, использовать экраны, укороченные выводы, виброизолирующие панельки, на триодной части получаются фонокорректоры с великолепным разрешением. Да, эта лампа очень капризна в «звуковом применении» и не прощает ошибок новичкам)).

Я понял так, что он имел ввиду у всех остальных, а у него не так)). Ну и понятно, что под «нас» я не имел ввиду всё сообщество или его большинство)).

Ну я и говорю, что у нас).

Мощность у нас по важности на последнем месте)).

Геометрия определят всё. У 6Ф12П используется рамочная сетка с очень мелким шагом намотки, изготовленная с высокой точностью. Витки расположены очень близко друг к другу и к катоду. Поэтому электрическое поле получается однородным по всей длине катода. Отсюда высокая крутизна и отличная линейность. 6Н5С разрабатовалась для стабилизаторов напряжения, у неё шаг сетки относительно редкий, а сама конструкция рассчитана на большие токи, а не на точность передачи сигнала, из-за редкого шага сетки «островной эффект» у неё выражен сильнее отсюда и её кривизна. Я тоже пробовал питать и переменкой и постоянкой, и то и то устраивало, фон был слышен вблизи колонок, слушать не мешал. Питание переменкой давало свои плюсы в звучании, описать словами затрудняюсь, да и субъективно всё это.

С точки зрения физики электронных приборов, звук этих ламп напрямую связан с несовершенством технологий 1930-х годов)). В то время инженеры физически не могли делать межэлектродные расстояния малыми и это удивительным образом пошло звуку на пользу. Ограничения технологий не позволили сделать её «эффективной» по современным меркам, но она оказалась максимально музыкальной. За «просторную» геометрию пришлось платить физическими параметрами, крутизна у 2А3 составляет всего около 5 мА/В, и коэффициент усиления маленький. Позже, инженеры научились навивать тончайшие сетки буквально в долях миллиметра от катода. Но вместе с ростом крутизны и усиления резко возросла нелинейность, а спектр искажений стал «грязным». Совсем недавно в ВЧ/СЧ секции, в основном потому, что можно быстро переделать, заменил выходную лампу 6С4С на EL36 в триоде. Стало не хуже, а может даже и лучше. Точно, стало лучше))). Посмотрим дальше что будет, когда лампы поработают часов 50-100, надеюсь ещё лучше)).

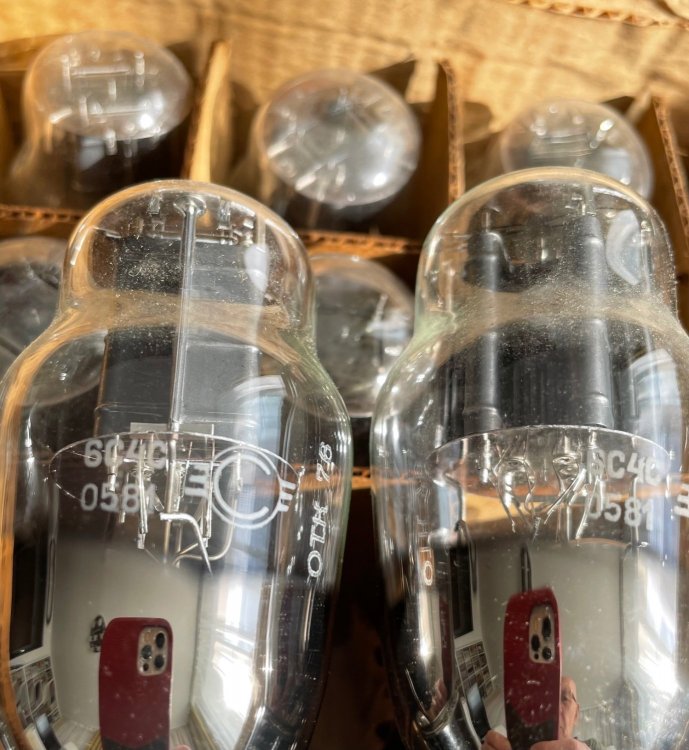

Я правда уже писал об этом, давайте ещё раз повторю, что происходит и как устроена, например, лампа 6С4С. Пусть на общую нить накала подано постоянное напряжение 6,3В, точка последовательного соединения двух нитей внутри лампы находится под потенциалом 3,15В, то есть у левого триода нить накала имеет градиент от 0В до 3,15В, а градиент правого от 3,15В до 6,3В, так как нити накала у них имеют форму вытянутой буквы Л, интегральные средние потенциалы соответственно будут равны 1,575В и 4,725В. Что это означает? У каждой половины лампы свой собственный катод. Из-за пространственного сглаживания электрического поля на удалении потенциал каждой половины усредняется независимо, для левого триода поле сглаживается вокруг его средней точки: +1,575В. Для правого триода поле сглаживается вокруг его средней точки: +4,725В. Далее, пусть на середине объединенных сеток потенциал -45В, тогда левый триод имеет управляющее напряжение равное-45В-1,575В=-46,575В, а правый -45В-4,725В=-49,725В . Правый триод оказывается закрыт сильнее, чем левый, это приводит к тому, что анодный ток левой лампы оказывается больше чем правой. А это ещё больше увеличивает перекос катодных токов он и без учета влияния сетки был больше( здесь имеется ввиду подмешивания анодного тока). Левый катод получает больше энергии, а следовательно и температура должна быть больше, тут конечно можно вспомнить и закон Стефана-Больцмана и то, что и «термоохлаждение» выше, но и расчеты и эксперименты, да и интуитивно понято, показывают, что температуры этих катодов разные. Ну и кроме того увеличивает этот перекос ещё и то, что к току накала подмешивается анодный ток. Конечно всё это качественные рассуждения, цифры я использовал только там где это необходимо, но и этого для нас достаточно. Всё это говорит о том, что лампы находятся в разных условиях. Теперь о одной из возможных причин отличия характеристик прямонакальных триодов. Катоды у них, как правило, из тонкой оксидированной вольфрамовой нити, что дает распределение потенциала пропорциональное 1/R^2, распределение же потенциала у относительно плоских(на малых расстояниях можно так считать) косвенно накальных катодов пропорционально 1/R, то есть плотность электронного облака в первом случае выше вблизи катода и это в какой-то степени нивелирует «островковый» эффект, тут вот писали, что триод представляют в виде N микротриодов соединенных параллельно. Грубо говоря в первом случае электроны «видят» сетку более частой, т.е. с более равномерным потенциалом, что делает ВАХ близкой к теоретической (закону 3/2). Есть конечно и другие причины.

Так что создает-то эти малые искажения и короткий гармонический «хвост»? Где сама физика-то))?

2А3 это конечно же двойной триод, для тех кто не забыл определение триода, у Вас другой взгляд. Может поделитесь? Не будет конечно, идеальности не существует вообще нигде кроме математики)). Ваши N «микротриодов» представляют собой единую термодинамическую систему, характеристики которой легко интегрируются и усредняются и эта система со своими характеристиками называется триод. При желании можно разобрать процессы происходящие в локальных областях катода, островковые эффекты и т.д. В случае же, к примеру, с двумя параллельно соединенными разными триодами картина другая. Даже если выравнять у них анодные токи катодными резисторами коэффициенты усиления у них разные и учитывая, что ВАХ нелинейная и они нагружены на одну нагрузку появятся дополнительные искажения. Другое дело, что их некоторые не слышат, считают незначительными или не могут измерить, но ведь многие это слышат и придают этой данности важное значение.

Тоже когда-то делал всякие стабилизаторы, только ламповые, параллельный, вроде был получше, потом поставил регенератор и успокоился)).

Попробую оживить тему. Вот здесь( Санников А.А. «Электронные приборы ядерной физики», Наука, 1964г.) изложена подобная идея только, когда через компенсирующую цепь на катодное сопротивление подается переменное напряжение фона смещенное на 180 градусов.

В первичной обмотке возникнет ЭДС самоиндукции, которая пропорциональна индуктивности и скорости изменения тока, а тут и индуктивность ТВЗ не маленькая и скорость изменения тока огромная. Как не можете? Релюшка перекидывает катод с земли на RC цепочку.

Только мне кажется не анодное надо отключать, а переключать катод на автоматическое смещение, поскольку последствия от ЭДС самоиндукции могут быть не хорошими.

Беда, коль пироги начнёт печи сапожник...
