Мне проще начертить и кинуть в станок

Есть прибор на +-100 ма с нулем посередине. Двухтакты удобно настраивать тоже. Сейчас пока стоит древний МБГО 0,5 на 400 Ну а основной инструмент это SpectraPlus. Наглядно виден весь забор при настройке и третью гармошку, чтобы не вылазила выше второй

Я пробовал..Любой номинал портит синус и КНИ

У меня 87 ма еле красные были при 290 вольтах. Надо уж выфрезеровать панель под лампы, да тоже послушать что там за ням-ням в стерео. А какой конденсатор лучше поставить в анод 9-ки?

И еще у топика попросить расставить на схеме переменку и постоянку в рабочих точках при подаче определенного уровня в 1 кгц на вход

Такая же херня..6,2

Ну ТВЗ у меня достались в качестве подарков, поэтому из того что есть пытаюсь получить звук для ШП щитов. Хотя им и двух ватт слишком много.

Чистого синуса?

Значит 8 и 7 мы не трогаем вообще. Играемся с девяткой? Это 1 кгц 0,7 В

Да..987. А Семерочка да.. чуть покраснела

Такс. Питание 250, на 9-ке анод 130, катод 1 В. Резисторы как по схеме в шапке. На сетках семерки +8,2 В Вход 1кгц -0,7 в на нагрузке 2 вольта, при входном 1.2 вольта на нагрузке 4,2 вольта ровного синуса. Переменка при входном 0,7 - на сетке восьмерки 6,5, на сетках семерки 4,3 В. При 10 процентах искажений получилось 3.2 ватта на 8 ом. Как мне думается -надо загнать девятку в оптимальный режим и собиратьуже два канала. У кого какие мысли по этому поводу? Может питание довести до 300 В?

Парочку...а это как?

Вернул исходную схему 987, дабы понять что за что цепляется. Пока собрал один канал и говорить о звучании рано. Пока смотрю на SpectraPlus. На девятке на аноде 107 в, катод 0,8, на сетках семерки 6.2, ток анодов 52 мА. Питание 200 вольт.

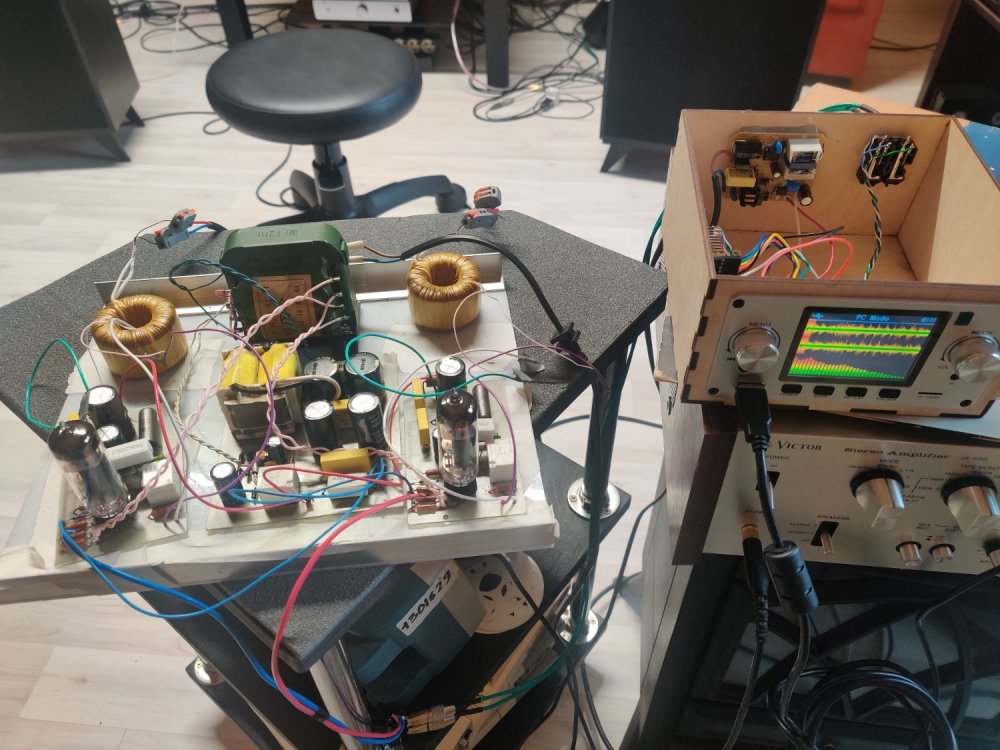

Погода испортилась, рыба не клюет. Решил замакетить 787. Пока больше 2.5 вольта синуса на 8 ом не удается получить. На сетках выходной семерки 6,5 вольт. ТВЗ - Ra-2 ком. Подскажите номиналы резисторов первой семерки при U питания 206 вольт и резистора ООС.

Интересная схема...осенью смакетирую, если выложите график на 1 кгц с гармошками на одном ватте.
