Алексей

Я накальный стаб первой лампы имел ввиду, но скорее всего там это не сильно важно, просто где-то в голове засело, что после стаба не ставят ёмкость больше,чем до. В любом случае поздравляю с завершением проекта!

Если входные уровни "микрофонные", то нулевое смещение наверное нормально работает, а как быть при линейных уровнях? Ведь ток сетки появляется, который источник грузит. Или у вас очень низкий уровень входного сигнала? И наверное не очень хорошо, если ёмкость после стаба больше, чем до стаба. Обратно включенный диод со входа на выход стаба спасет в непредвиденных ситуациях. Ничего не стоит, но не повредит, имхо.

Да не в этом вопрос был, а в том, как быстро разрядить большой конденсатор фильтра питания, там постоянка и ёмкость большая. Чтобы не получилось ситуации, что накала уже нет, а анодное всё ещё есть и довольно долго.

Как бы ещё придумать такую схему, которая бы большой конденсатор в цепи фильтрации анодного быстро его разряжала при пропадании сети, ведь накал пропадёт, а анодное в полный рост и большой конденсатор довольно долго разряжаться будет. Где-то может и ничего страшного не случится, а где-то и плохо будет. Лампам.

Подождите пожалуйста, если мы в одну и ту же катушку будем разные (в смысле из разных материалов) сердечники вставлять, то Н будет одинаковая. Но если у разных сердечников при одинаковой Н проницаемость будет отличаться в два раза, то и Во тоже будет отличаться в два раза, ведь В=uu0Н?

Не к чему к словам цепляться. Вы прекрасно понимаете, что малое допустимое переменное напряжение на обмотке предполагает их использование в П фильтре. Но кто ж вам запретит использовать их и в Г фильтре при определенных обстоятельствах?

Допустимая переменная составляющая напряжения как бы намекает...

Кстати интересный момент с проницаемостью и Во, чем лучше железо, тем больше придется делать зазор, и итоговая проницаемость все равно небольшая будет, так что сильно раскошеливаться на дорогое железо для работы со значительным подмагничиванием, имхо, не стоит. Поправьте, если ошибаюсь.

А неужели непонятно;)) Они для П фильтров, макс напряжение на обмотке может может достигать нескольких десятков вольт даже! Это учитывая небольшие ёмкости в те времена, когда их придумывали. Сейчас и подавно. Кстати ранее таблицу приводили, там можно сосчитать индукцию Во, исходя из исходных данных ;)

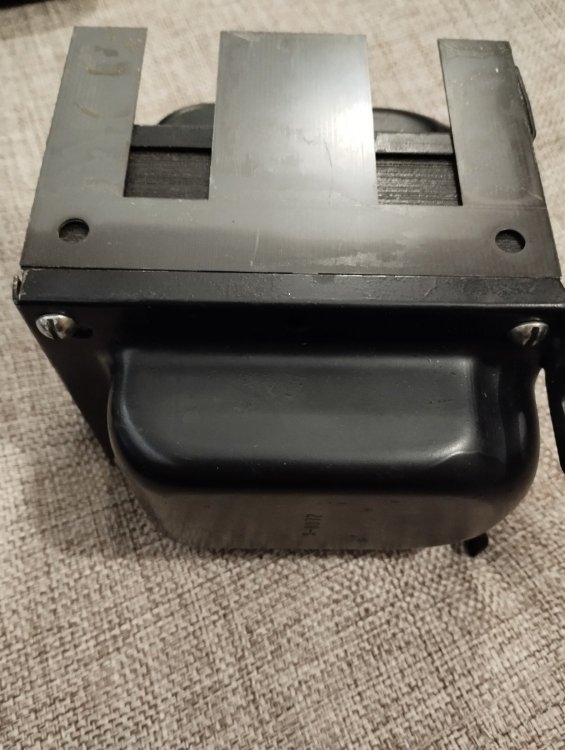

И кстати, большая переменная индукция для дросселя, это какая? 0,2, 0,3, 0,5Тл? Дроссель для Г-фильтра, дппв переменка на вторичке 400в, 2000вит на 8кв, амплитуда переменной индукции 0,24Тл. Причем от зазора совсем не зависит. Но меняя этот самый зазор, можно индуктивность дросселя регулировать в довольно больших пределах. Эти 0,24Тл это много, мало? А сколько должно быть? При П-фильтре можно эту самую переменную В и не считать, имхо.

Роман, причем тут большая переменная индукция и зазор, который якобы бы надо увеличивать? Если Во и В~ обе имеют место быть, то это не значит, что зазор нужно считать исходя из их суммы.

К вопросу у выборе площади радиаторов охлаждения. Не помню, откуда скачал, но выглядит правдоподобно.

Зато по как минимум по току обмотки выигрыш. Её м.б. намотать менее толстым проводом и больше витков, вполне возможно тож на тож выйдет по заполнению. Но большой минус в дополнительных моточных совсем не малого габарита, имхо.

Наверное дроссели лишние. На какой ток будете их рассчитывать?

Имхо, каждая обмотка должна располагаться по всей окружности тора. С накальными и на мощных торах это проблематично. Индрасс растет, тор "светит" по сторонам "открытыми" частями. Лучше бы более тонким проводом в параллель, но закрыть всю окружность, чем занять треть толстым проводом.
