Помню разочарование в детстве у деда была Волга-21 с приёмником. Приёмник был но не работал, так как вибро преобразователь вышел из строя, а новый купить не могли из-за их отсутствия в продаже. А переделывать приемник на что то другое дед не хотел. Дед за 20 лет владения Волгой-21 наездил всего 40 000 км ....

Читайте тему там всё выложено было ранее. Сам усилитель и его параметры не поменялись от замены блока стабилизации накала. Хотите посчитать - до отсечки было так. Клетка 2 вольта. Тянет акустику 3,6 ома и 8 ом... С тестовым источником с выходом 0,125 вольта -получается максимум 1,8 ватта ..... выдать полную мощность не хватает усиления. Основной источник выдаёт 2 вольта ........ На моей основной акустике 7 ом...... максимум который позволяю подать на 20-100 Гц - это 2,5 вольта.....На 1кГц это просто очень громко. В если поставить на этой громкости музыкальный трек он будет показывать от 0,3 до 0,8 вольта ...... Комфортная громкость не более 1 вольта ..... но это уже громко .....средняя громкость прослушивания 0,1-0,5 вольта. Усилитель это полностью качает. с Коэффициентом усиления усилителя получается какая то несуразица ....... надо этот момент осциллографом замерять...... А если измерять тестером то для выхода с усилителя 2,5 вольта на 7 омную акустику - подаю с источника на усилитель 0,547 вольта -синусоида на частоте 60Гц. Что соответствует, примерно, 17 позиции уровня громкости источника из 30 градаций уровня громкости. Мощности прокачать мою акустику хватает с большим запасом, качество усиления очень хорошее. Ну все примерно соответствует моему предыдущему усилителю SE 6ж4п+EL36 в ул ..... но там максимум был на пол вольта выше... Усилитель 2А3 стоит на прогреве - прогреется сравню финально по звуку SE 6ж4п+EL36 в ул и SE 6ж4п+2А3 ..... Я тут про себя посмеялся - силовой тор, дросселя и межкаскадные конденсаторы Мундорф стояли имеено на этом SE 6ж4п+EL36 в ул .... в варианте до последней модернизации. Правда силовой тор был с другими обмотками - которые сам доматывал. А выходные трансформаторы, которые поставил на 2А3 не ставил на усилитель SE 6ж4п+EL36 в ул просто по той причине, что они в его корпус по габаритам не помещались.

Протестировал в первом каскаде SE 6ж4п+2А3 иностанные аналоги (не полные аналоги) лампы 6ж4п - 6AU6 TELEFUNKEN(Германия), SYLVANiA(USA), Cifte(Франция). Как и ранее, протестированные на других проектах ..... режимы 6ж4п не подходят для 6AU6. Нет локализации - плосковатая сцена и есть под хрипы на тестовых записях с артефактами - например, на фортепиано некоторые тембры иностранные лампы явно валят. Нет глубоких НЧ, совсем нет. Чуть получше Французская Cifte на этом режиме играет, у ней получше с НЧ, но тоже не в режиме, тоже "подваливает" некоторые частоты.... Да, но в паспортных номинальных значениях иностранные 6AU6 разделывают советские лампы в пух и прах, если те стоят в таких же режимах. А если сравнить режим -текущий 55 анодного для 6ж4п с паспортным номинальным для иностранных ламп, то Советская 6ж4п играет чуть лучше, за счёт отсутствия катодного резистора и конденсатора..... Но если в иностранной лампе сделать качественно катодную цепь - то и иностранные лампы будут очень хорошо играть...И какая лампа будет играть лучше будет зависеть уже не от ламп, а от других настроек усилителя. Но 6AU6 - не любят высокие напряжения, близкие к предельно допустимым (особенно по сеткам). Бывают внутренние пробои и лампы вспыхивают голубым светом, а в колонки идёт "БУХ".

Я разобрался ........ ну так чтобы ..... повторить чужой проект, собрать и запустить...... Сам спроектировать не смогу на текущем опыте...... Но если приспичит и будет весомый мотив это делать , то не вижу сложностей ...... кроме больших временных затрат на погружение в тему... Делать могу, но не приносит того удовольствия, что получаешь с ламповой темой ..... вернее с ламповыми гибридами - лампы только на усиление, а остальное более современными технологиями.

Да , ничего удивительного, -скорее всего ШП динамик 6,5 дюймов с обратным рупором без кроссовера, на вход подали ЧИСТЫЙ цифровой сигнал через повышающий трансформатор, а ещё при записи басы увеличились - вот и хватило реальной мощности 300 мВт. Был у меня период тестирования современных усилителей, крайне недорогих. Вполне себе можно заставит звучать от аккумулятора - самое главное выбрать КИТАЙСКИЕ ДЕШЁВЫЕ динамики. Тогда слушать можно Дешёвые динамики отрежут всю цифровую грязь. А качественные динамики вытащат цифровую грязь. Усилитель PAM8403 - размер с почтовую марку - СТЕРЕО. Wi-FI RADIO проект KA-radio..... Собственно, откуда первоначально у меня и появился модуль цапа на PCM5102. Причём ИМЕННО этот экземпляр модуля цапа на PCM5102 и играет в составе цифрового источника для текущего проекта с ламповым усилителем на 6ж4п+2А3..... мощность усилителей ТЕОРИТИЧЕСКИ сопоставима, а вот качество звука ОЧЕНЬ РАЗНОЕ. Всё дело в "обвязке" - в качестве деталей и качестве блока питания, в запасе и способности блока питания выдавать нужное напряжение с током-качественно очищенное от паразитных пульсаций наводок высокой частоты........ Если делать по канонам ламповых усилителей, то размеры будут сопоставимы с размерами ламповых усилителей, вместо выходных трансформаторов будут ВЧ дросселя, которые для качественного звука довольно сложны в настройке и тоже весьма не дёшевы, а габарит в усилителе может быть и больше, чем у выходного трансформатора..... вес сильно меньше, а занимаемый габарит может быть и больше. Почему при большом выпуске современных дешёвых усилителей на микросхемах TPA ? мощных и компактных, сами китайцы склоняются к ламповому звуку? Да потому, что качественный звук, который можно слушать ЧАСАМИ получить на ламповом усилителе ПРОЩЕ. А вычистить ВЧ шум от "цифрового ,а по факту ШИМ-усилителя" довольно трудоёмко..... А дальше упираемся в качественный блок питания , в качественное пред усиление и коммутацию и в качественную очистку - цифровые фильтры -звукового выхода ... Можно сделать? В заводских условиях -да. А радиолюбителю - да практически невозможно, мало того что нужен очень большой объём знаний по радиоэлектронике и современным микросхемам - а многих даташитов нет в открытом доступе, а те что есть могут быть на страниц двести технических терминов..... Так ещё нужно уметь программировать на АППАРАТНОМ уровне .... причём разные микросхемы программируются на разных платформах и разных программным обеспечением.... Даже просто перезалить готовую прошивку производителя -надо разбираться несколько часов, а если не заработало? Иногда самостоятельно без внешних консультаций практически невозможно решить проблему.... Поэтому такие устройства уже собирает команда разноплановых узких специалистов, которые тратят очень много рабочих часов трудозатрат на отладку.

Для полуактивного моста надо "5 вольт" - Это четко в видео автор сказал, но у меня работает на входном переменном под нагрузкой 3,7 вольта ....... Автор сказал в видео сказал, что можно поставить диод Шоттки ....... а от себя добавлю -5 вольт обусловлены типом мосфета и высоким напряжением открытия....... Тут можно попробовать другой транзистор. Например тот который я использовал - у него порог открытия прописан в Даташите 1 вольт...... Но LCR тестер показывает 3.4 вольта ....... Но 3,4 вольта это ниже 3,7 вольт ....... которые получились у меня на входе..... И да основной вклад в нагрев моего радиатора вносит диодный мост ..... так что действительно можно ещё снизить нагрев радиатора....... В принципе, можно спаять и всё потестировать ....... наверное в ближайщее время попробую. Можно подцепить удвоитель напряжения, но тогда для открытия мосфета потребуется ещё один мелкий транзистор, который будет открывать мосфет удвоенным напряжением с удвоителя при приходе положительной полуволны с трансформатора.

Проект закончен и уже который день стоит под нагрузкой по несколько часов. Ещё раз спасибо- за разъяснение некоторых нюансов использования вольт добавки в стабилизаторе. Вот это было полезно.

Здесь на сайте присутствует разработчик модулей "Идеальных диодных мостов" на мосфетах с управлением от микросхемы. Я с ним пообщался на эту тему. Но там требуется входное напряжение 7 вольт или чуть выше .. поэтому это решение не подошло. Но активно эту изучил.

А ЭТО СИЛЬНО ВРЕДНЫЕ советы. Я вам писал свою позицию по данному вопросу - вольт добавка от анодного напряжения... Анодное напряжение включается позже напряжения накала .... в момент отсутствия вольт добавки имеем другой режим работы стабилизатора ..... что ведёт к учёту дополнительных факторов -какие будут напряжения в случае отсутствия вольт добавки ? И основная проблема при вне штатном включении анодного напряжения при отсутствии ламп ..... там идёт превышение анодного до 390 вольт - а это СИЛЬНО ЧРЕВАТО пробоем конденсаторов в стабилизаторе из-за превышения допустимого напряжения и пробоя мосфета ..... то есть требовалось менять конденсаторы на конденсаторы с более высоким напряжением и вводить в схему защитные стабилитроны - то есть переделывать плату стабилизатора - увеличивать её габариты ..... А места для более габаритной платы стабилизатора нет. И КАЧЕСВТЕННЫХ конденсаторов на такие же емкости , НО с более высоким напряжением у меня НЕТ в наличии........ То есть это их поиск и дополнительные затраты на покупку и доставку ........ Это все как минимум затянуло бы проект на месяц с НЕПОНЯТНЫМ результатом ...... И неудобный процесс отладки на макете .... требовалось запускать и схему питания анодного напряжения в штатном режиме с нагрузкой на лампы - с неотлаженной платой накального напряжения !!!! ...... Это риск спалить лампы ...... дорогие лампы. При моем варианте - все сперва отлаживалось отдельным блоком на нагрузочном сопротивлении 1,2 ом и 0,6 ома (два 1,2 в параллель), а только потом подцеплялась нагрузка на лампы. ВТОРОЙ ВРЕДНЫЙ СОВЕТ "Остался мост из четырех диодов. (Нужно всего два диода, т к внутреннее сопротивление с двумя диодами соответственно в два раза ниже). ВО первых ..... все равно нужен запас по напряжению для штатной работы стабилизатора при колебании напряжения сети 230 вольт. Я заложил запас +- 35 вольт. На старой квартире у меня падало напряжение сети до 198 вольт ..... Хотя по всем норма должно быть 230 вольт +- 10 вольт, то есть 220-240 вольт. Соответственно, запас по диодам если пробьёт один диод есть второй диод в сборке. Выпрямитель из 4 диодов лучше выпрямителя на двух диодах в моменте уровня напряжения при наличии нагрузки ...... А мы имеем не стабильную нагрузку при включении ламп и пусковых токах - нагрузка меняется от 2,5 ампер до 6 ампер ...... И У меня обмотка -штатная на торе 6,8 вольта со средней точкой и я попробовал такое подключение и с двумя диодами на макете со стабилизатором на мосфете ...... и с нагрузочным сопротивлением все работало штатно, а с нагрузкой накалом лампы 2А3 - я словил - непонятные для меня переходные процессы в работе стабилизаторы с которыми требовалось бороться........ И да я писал 6,8 вольта делим на два должны получить 3,4 вольта - достаточные для моих целей - а на деле 2,9 вольта под нагрузкой ..... а этого уже не хватало....... И всё упираемся в наличный трансформатор..... что в реальности это решение с ИМЕЮЩИМСЯ силовым трансформатором СИЛЬНО СЛОЖНЕЕ в реализации, чем с выпрямителем на 4 диодах..... Конечно если технически оно вообще реализуемо......... Да оно реализуемо, но надо переходить от проводов в ПВХ изоляции на провода в лаковой изоляции иначе габарит намотки не позволял сделать дополнительные обмотки ....... ТО ЕСТЬ ПОЛНОСТЬЮ ЗАНОВО перематывать все дополнительные обмотки ...... а это ведёт к изменению установочных размеров при креплении трансформатора в корпус ...... ЭТО ВСЁ большая куча НЕНУЖНОЙ ДОПОЛНИТЕЛЬНОЙ РАБОТЫ...... А ненужная работа, ненужные затраты времени и финансов вызывают -СИЛЬНЫЕ НЕГАТИВНЫЕ эмоции.... И это всё я вам писал .... в более корректной форме...... Оно может с вашей точки зрения и всё не так ..... Но с моей позиции это всё выглядит, именно, как вредные советы и попытка "слить " мой проект в "долгострой". Проблема советов со стороны - вроде полезные советы не учитывают конкретики строго определённого проекта. Дающий советы просто не видит и не знает технических особенностей проекта и возможностей комплектации...... Если решение не применено -это не значит , что эго не попробовали или хотя бы не продумали, не проанализировали .....Часто оно просто не подходит в конкретных обстоятельствах ....... может в силу технических причин, может в силу невозможности скомплектоваться, а может в силу простого непонимания того, зачем это нужно делать.

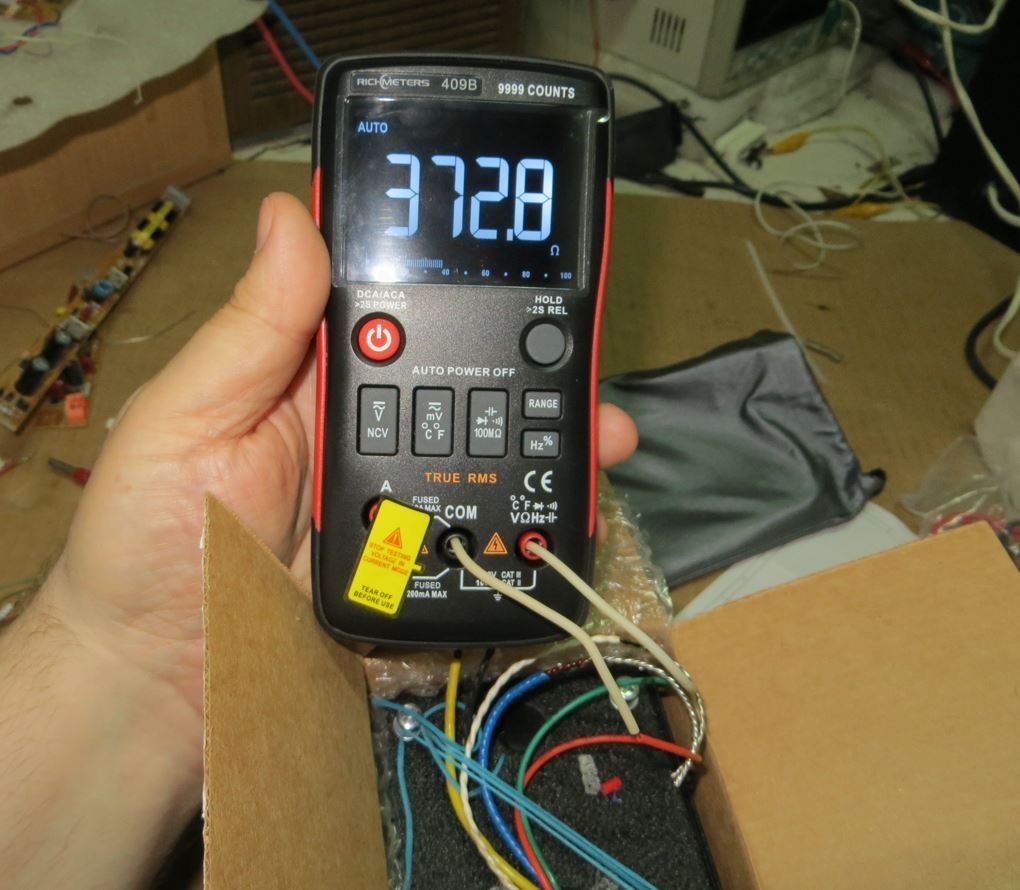

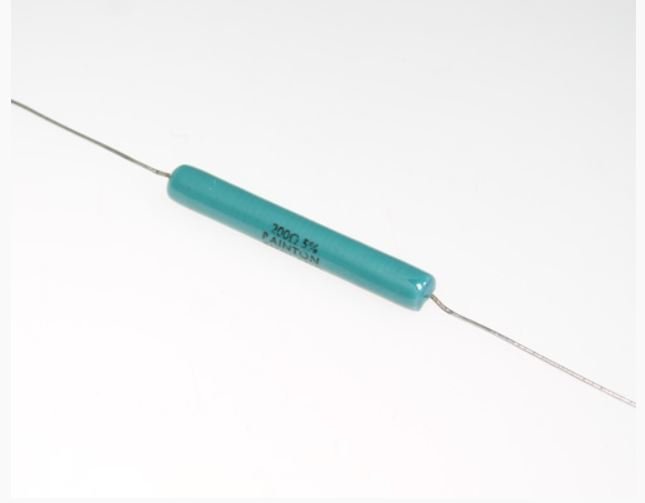

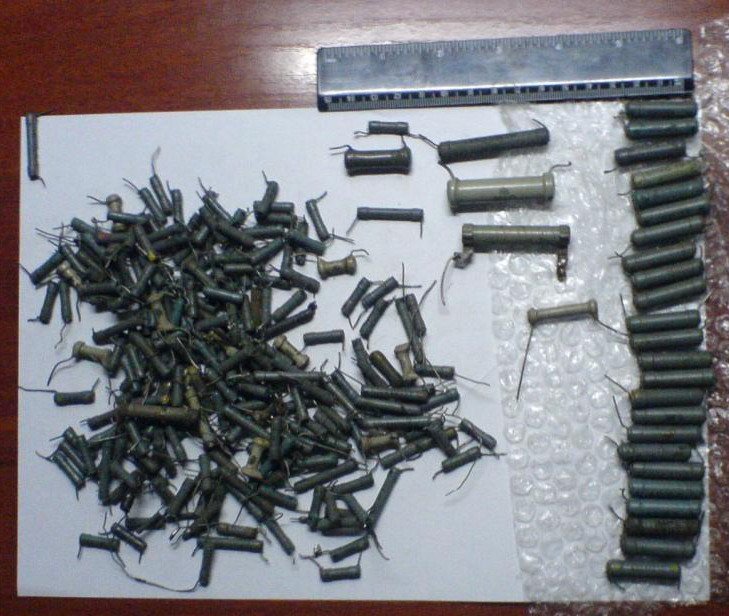

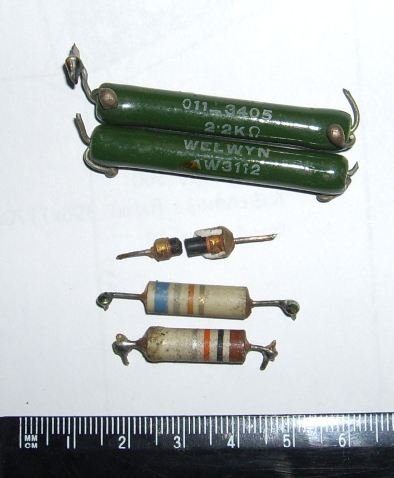

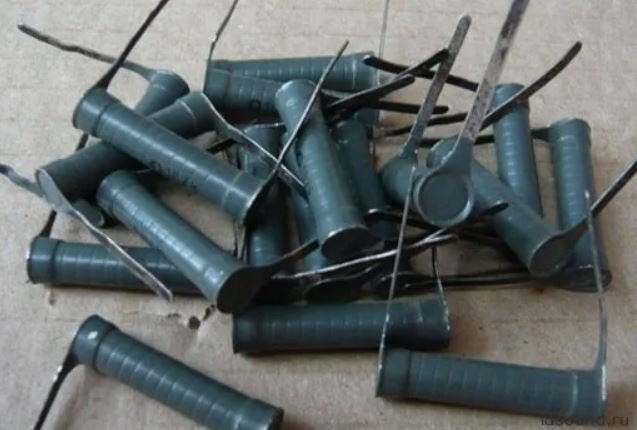

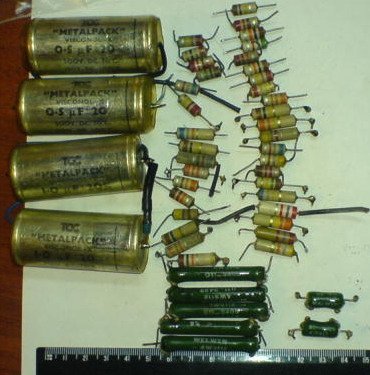

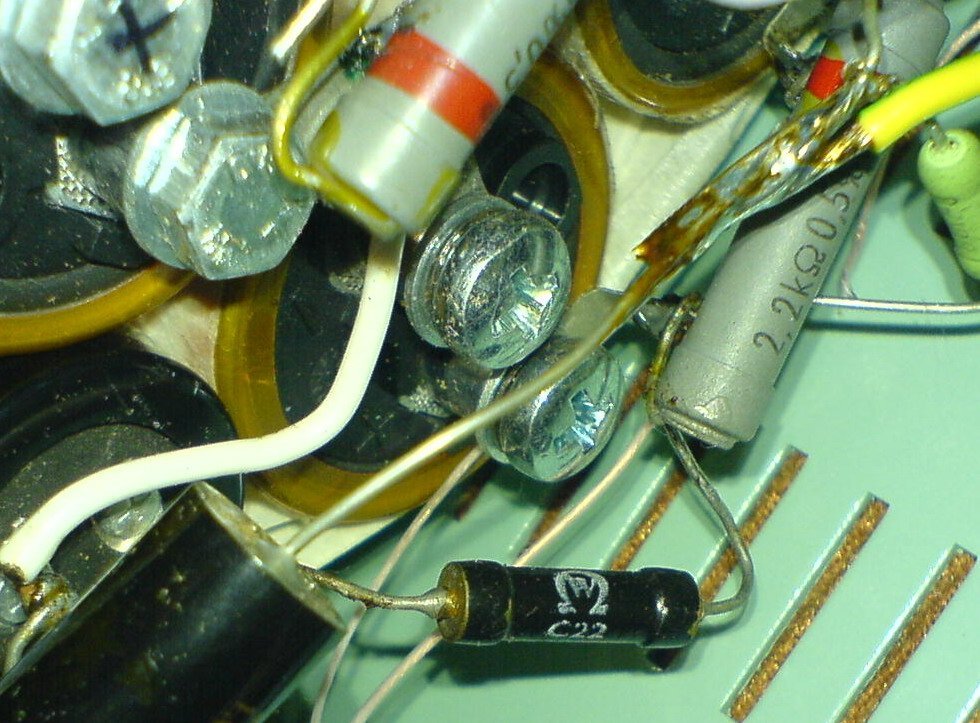

Благодарю всех принимавших участие в обсуждении. Ссылку на данную ветку не привёл и не приведу, потому как тут две трети комментаторов соревновались в том, кто больше на меня грязи выльет. Ценные советы тоже были. Особо важные для меня: 1. От "Normann" -за совет по типам резисторов в анодном питании - танталовых, а в катоде в авто смещении достаточно и карбоновых. Реально .... был очень важен этот совет..... он сэкономил мне пару недель на ожидании поставки и несколько тысяч рублей на НЕ покупке танталовых резисторов в катоды 2А3. СПАСИБО ОГРОМНОЕ. 2. Была получена справочная информация о предельно допустимых напряжений для накала 2А3...... На тот момент КРАЙНЕ НУЖНАЯ мне информация и почему то быстро не находимая в интернете. 3.Благодарен за советы по микросхемам стабилизаторов, по нюансам применения.... Хотя по итогу в проект не пошли, но на тот момент советы были в тему и очень актуальны. 4. Благодарен за советы в построении стабилизатора на мосфете с вольт добавкой. Там был разъяснён ОЧЕНЬ важный момент для понимания как работает вольт добавка и чем она важна...... Вот этот момент был самым важным в обсуждении схемы стабилизатора.... 5. Был какой то размазанный фон советов по трансформаторам ...... но вот нужной конкретики там не было..... Но сподвигло к тестированию нескольких пар выходных трансформаторов. Как итог были применены совсем не ТЕ трансформаторы, которые планировал первоначально поставить.... Были советы по силовому трансформатору ...... но они скорее направляли ход мысли, чем давали конкретику. Отдельное БОЛЬШОЕ СПАСИБО " Antur " ..... За моральную поддержку и прочее. Возможность фрезеровать платы появилась у меня благодаря ему. СПАСИБО Администрации данного сайта за возможность общения на этом форуме. Всё остальное- так, просто общение....... Да, были советы принятые к сведению, но особого влияния на проект не оказавшие. p.s. "футбол" данной темы по разным разделам форума запомнится на долго. Отдельное спасибо за "начинающего" .

Собрал как то в статью, чтоб потом самому вспомнить чего наваял. Нужно в первую очередь самому, так как детали забываются и через два -три следующих проекта уже и не вспомнить, что и почему было сделано. Основная канва .... и то получилось очень многословно. https://dzen.ru/a/aoqyXtfT2QW8iAQT

Красные входные RCA разъёмы довольно симпатично смотрятся. Но затягивать гайки на них не удобно.

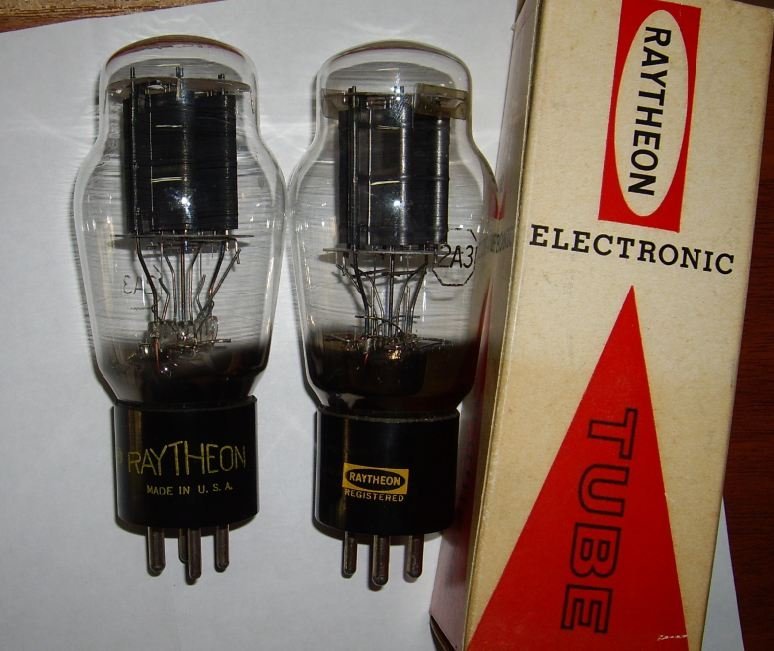

У меня второй день спина болит после тягания данного усилителя на штатное место...... Прошу извинить, но обратно на стол для пайки не потащу..... Ранее выкладывал какие то измерения в этой ветке ...... По звуку то изменений нет, переделывал только тепловой режим работы стабилизатора. Сейчас вот поставил лампы винтажные лампы 2А3 Райтион Китайские HI-FI PSVANE играют детальнее и копают басы глубже, Винтажные за счёт чуть более размытого баса дают РЕЛЬЕФНЫЙ ЗВУК....... Те и другие хочется просто слушать и не выключать. Получается нормальная такая альтернатива винтажным лампам. Самое главное, чтобы приехали нормальные лампы. С Китайцами всегда можно нарваться на некачественную подделку или пришлют не то, что на картинке заказа.

То есть ВЫ "Троль" и судить о вас я буду - как вы сами о себе написали в профиле - "Тапок с бантиком".

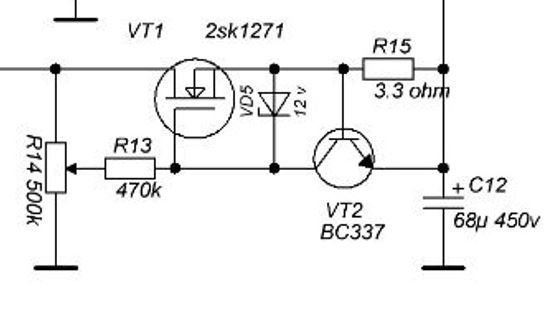

Там диод встроенный. Он почти во всех МОСФЕТАХ есть. На схемах его обычно не указывают, чтоб не вводить в заблуждение- почему на схеме диод есть , а на плате не припаян.

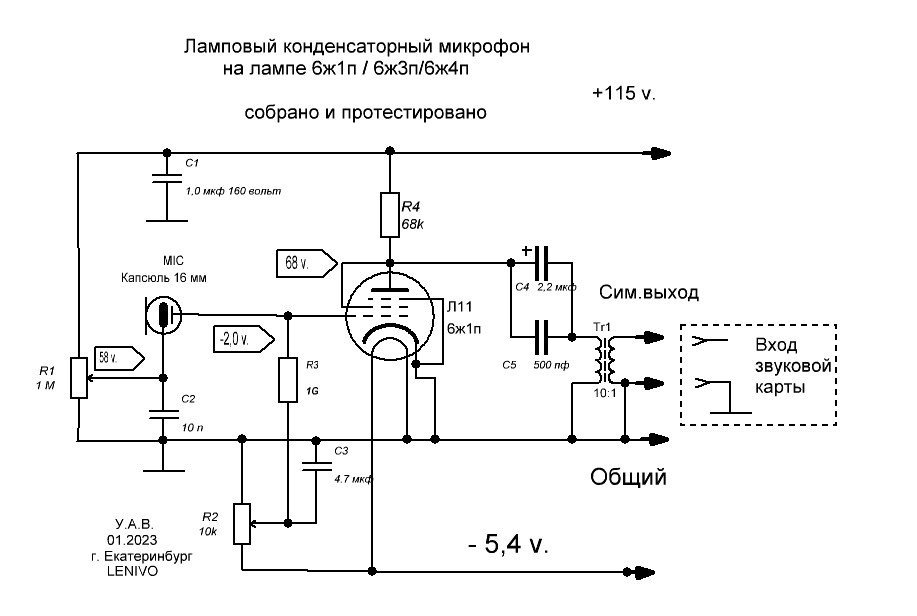

Алекс вы постоянно подначиваете.... по схемам. А вы кто? У вас в профиле о Вас и вашей системе пусто. Заполните свой профиль, тогда хоть понятно будет что то о вашем опыте: ВЫ троль или действительно, что то понимаете в ламповой теме. А каком смещении вы говорите? Для ламп первого или второго каскада? Для лампы 2А3 - оно паспотное номинальное . На лампах первого каскада - это отработанный вариант на нескольких усилителях и ламповых микрофонах. И поверьте с паспортным смещением для ламп 6ж4п и их иностранном 6AU6 -я тоже делал. Но паспортном смещении играют только иностранные лампы. Советские 6ж4п играют на паспортном смещении очень УНЫЛО. И параметры для 6ж4п придумал не я - это ЯПОНЦЫ применяют в своих микрофонах 6AU6 и 6ж4п продают их задорого - на АВИТО стоимость до 1,5 млн рублей доходит за некоторые модели....... Нулевое смещение для 6ж4п - паспортное по ВАХ и довольно часто применимо в звуковых целях...... Но при "0" смещении импортные лампы совсем не могут играть ..... То есть аналоги 6AU6 и 6ж4п - не полные. Они отличаются по настройкам.

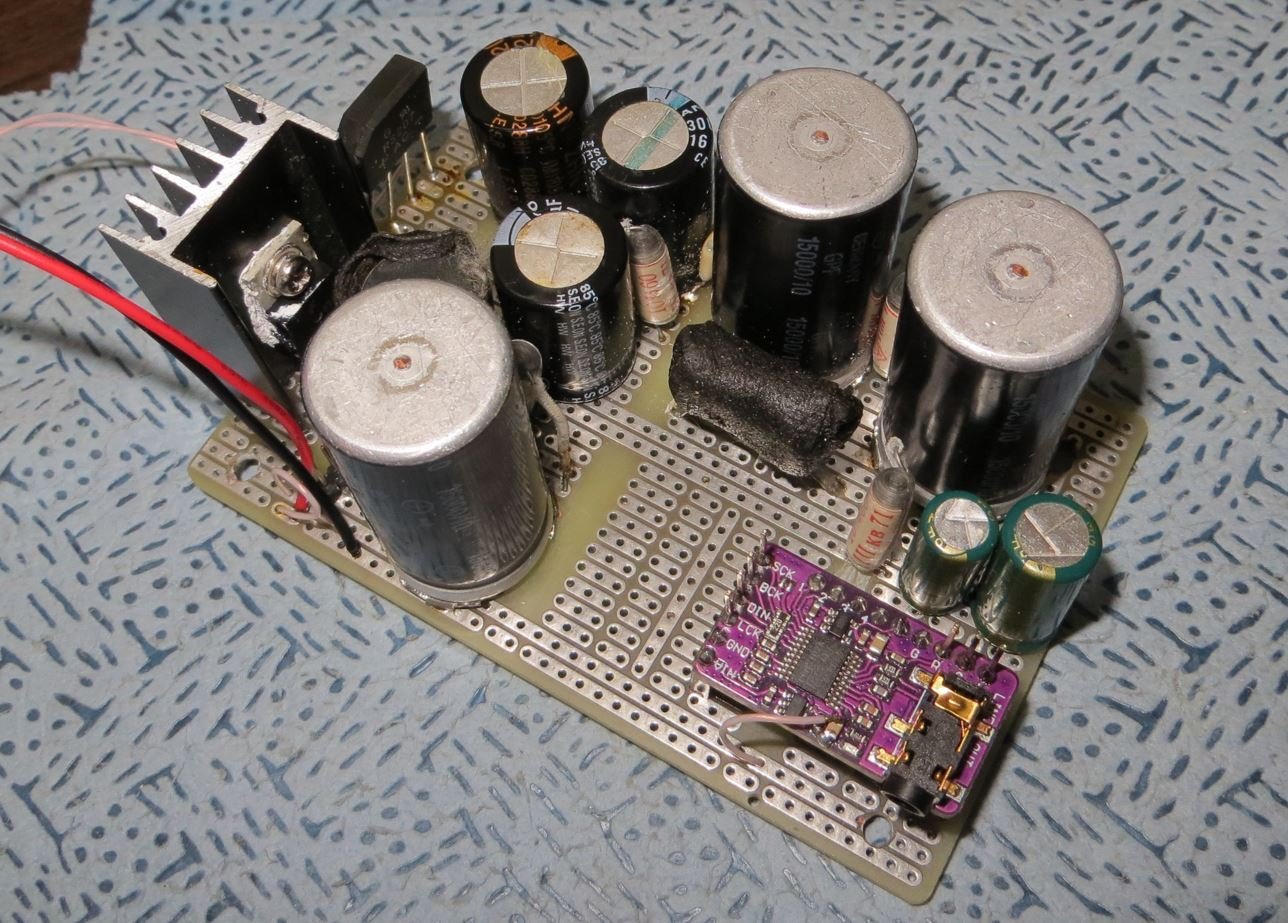

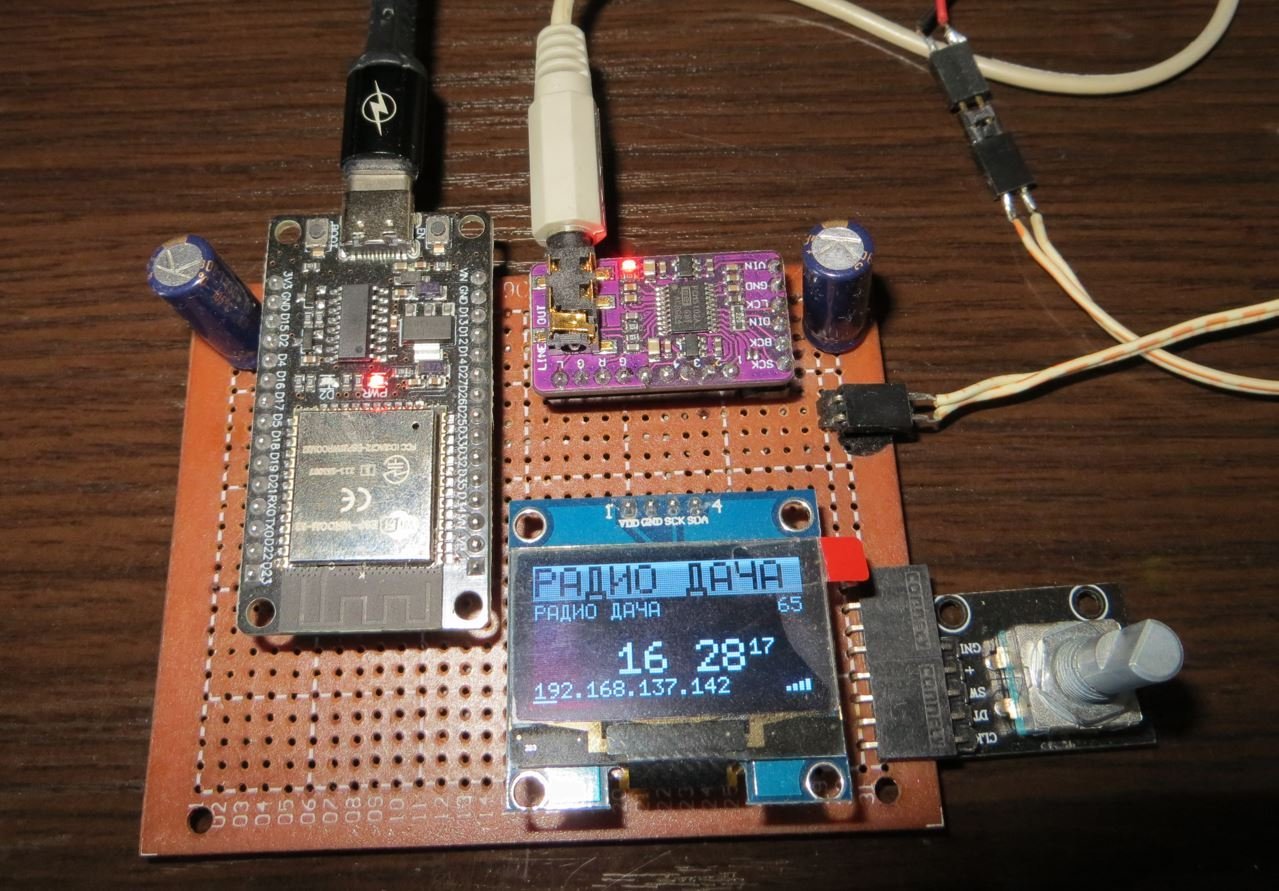

Я тоже опасался за недостаточность напряжения раскачки для 2А3 ..... Как вы помните начинал то с трёх каскадов ...... Но для моей акустики и моего основного источника- флэш плеером на PCM5102 - одной 6ж4п для 2А3 оказалось достаточно - источник играет на "15-20" уровнях звука из" 30" - то есть чуть больше половины доступной регулировки звука и при этом качает "на полную" комнату 27 кв.м. с открытым дверным проемом..... Причем, на уровне звука "20" -уже боязно за динамики. Боязно из-за больших ходов диффузора динамиков по НЧ. После окончательной сборки забыл измерения провести по мощности, но их проводил в прошлый раз..... Где то тут на этой ветке выложено..... Сейчас не вспомню....надо искать.... Эта информация "забилась" другой информацией..... А сейчас только тестером на 1кГц если что померить.... Уж больно тяжёлый получился усилитель .... спина до сих пор болит после вчерашней установки усилителя....

Схема лампового однотактного усилителя SE 6ж4п+2А3 со стабилизированными накальными напряжениями ламп первого и второго каскадов.

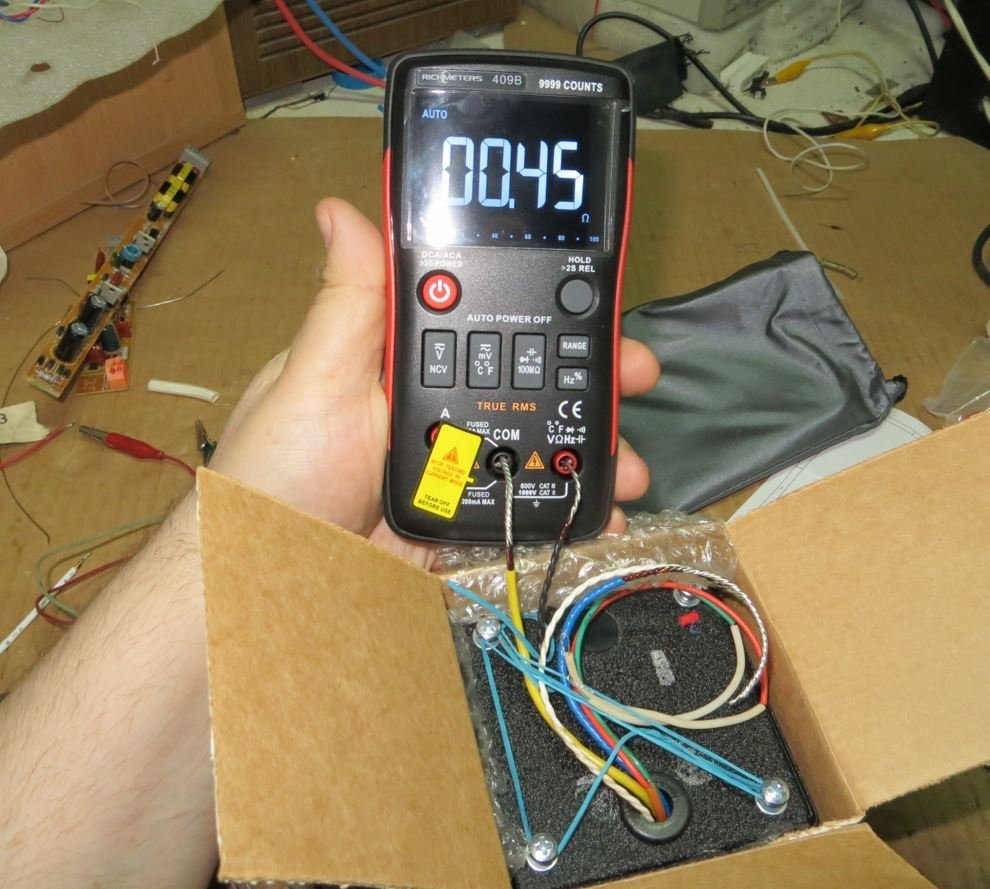

По тору. ПО габаритам сердечника (очень примерно) калькулятор выдал мощность 140 ватт .... то есть запас по железу двухкратный. Специально мотали, чтобы грелся ниже. И он специально ламповый - для питания усилителей с кенотронами .... то есть там все эти нюансы учтены.

Мудрецы - создавали лампу и доводили до умае по несколько лет, потом выявляли параметры, на которых получали самые лучшие результаты - эти параметры они вносили в справочник , как "номинальные справочные"...... а все остальные параметры на которых лампа могла работать вносили как "допустимые" и "предельно допустимые"...... Все рабочие режимы раньше публиковали в даташитах. И даташиты были многостраничные. На что способны эти Китайские 2А3 я не знаю.... нет на них четкой маркировки модели и года ..... чтобы найти именно тот даташит, который соответствует именно этой модели ламп. Зато есть паспортный номинальный режим, при котором ЛАМПА ТОЧНО РАБОТАЕТ. У меня всё работает хорошо и звук очень хороший, мощности выше крыши ....... с этим усилителем стали ВИДНЫ (Заметны глазом) НЧ колебания диффузора динамиков (и они явно ниже 20 гц)..... Что меня даже обеспокоило.... так как на динамиках у меня подвесы из тутовой бумаги и большие хода там не подразумеваются ....... И на других усилителях их и не было -не было видимого хода диффузора динамика. Заметил как меняется звук в зависимости от ЦИФРОВОГО уровня громкости тестового источника на дешёвой китайской панельке..... Из 30 градаций на 28,29,30 - позициях есть явная перегрузка в звуке по басам и деградация по тихим звукам...... И реально, стало слышно на нюансах - проблемы дешёвой панельки на 28,29,30 уровнях громкости. Проблем то у этой панельки море..... Всё, кроме WAV файлов слушать невозможно.... маломощный процессор не тянет никакого сжатия или обработки (эквалайзеры и пресеты настроек). Но, когда всё отключено -WAV файлы играет нормально.... Данный плеер служит для начальной настройки и тестирования усилителей, когда вероятность спалить источник очень большая. Как только стал слышать "косяки" этого источника -значит на настройках усилителя вышел на средний уровень. Короче, это инструмент для первоначально старта усилителей ..... Но вот раньше так, чтобы от уровня громкости слышать изменения в качестве звука этого не слышал от этого источника. Нагрузка стандартная - на 50ком. Выходные трансформаторы , реально очень качественно играют.... Как бы их из пяти пар у себя из наличия и реального прослушивания выбрал, как самые подходящие под эти лампы и параметры усилителя. По поводу силового ТОРА..... вот скажите мне при каком другом конструктиве можно подогнать ТОЧНО напряжение накальных обмоток до десятых вольта.....А тут спокойно в реальном времени - домотал 1 виток померил напряжение. Подпаял к схеме и подцепил нагрузку -снова померил. Пока точно не подобрал нужное напряжение.......

Я покупал 50 гц версию. Японцы и для Европы товар производят .... поэтому , если критично, то есть выбор 50 или 60 Гц, а если не критично, априори подразумевается, что работает на двух частотах, если не указано другое.

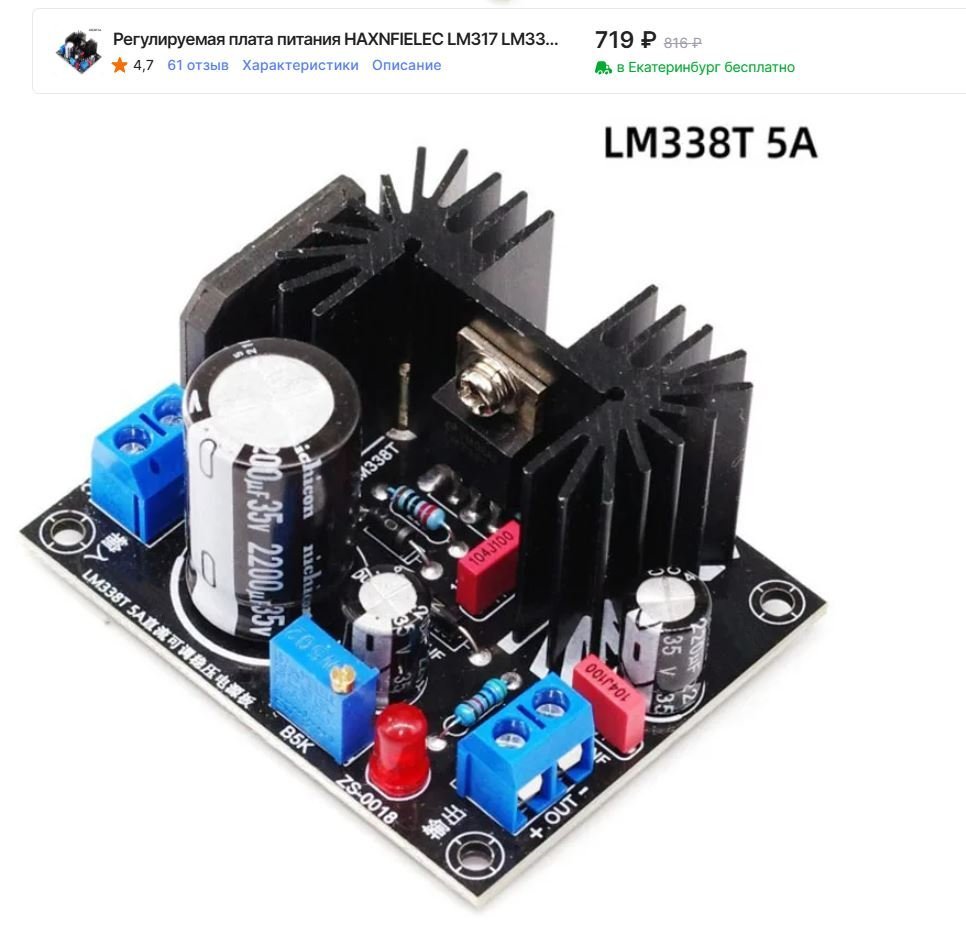

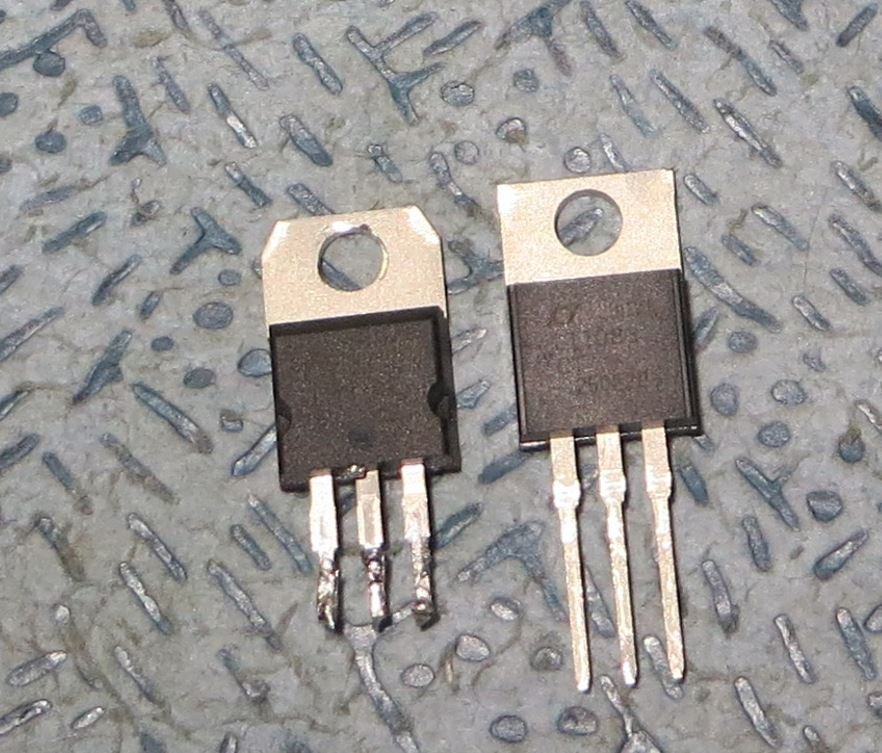

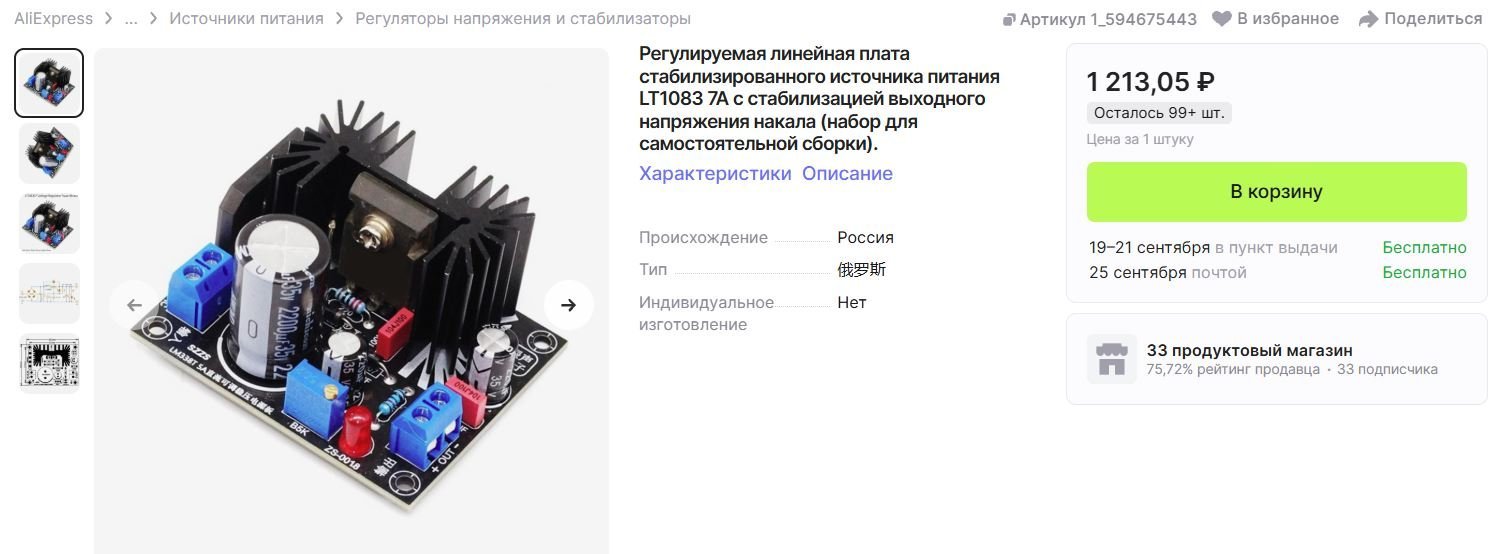

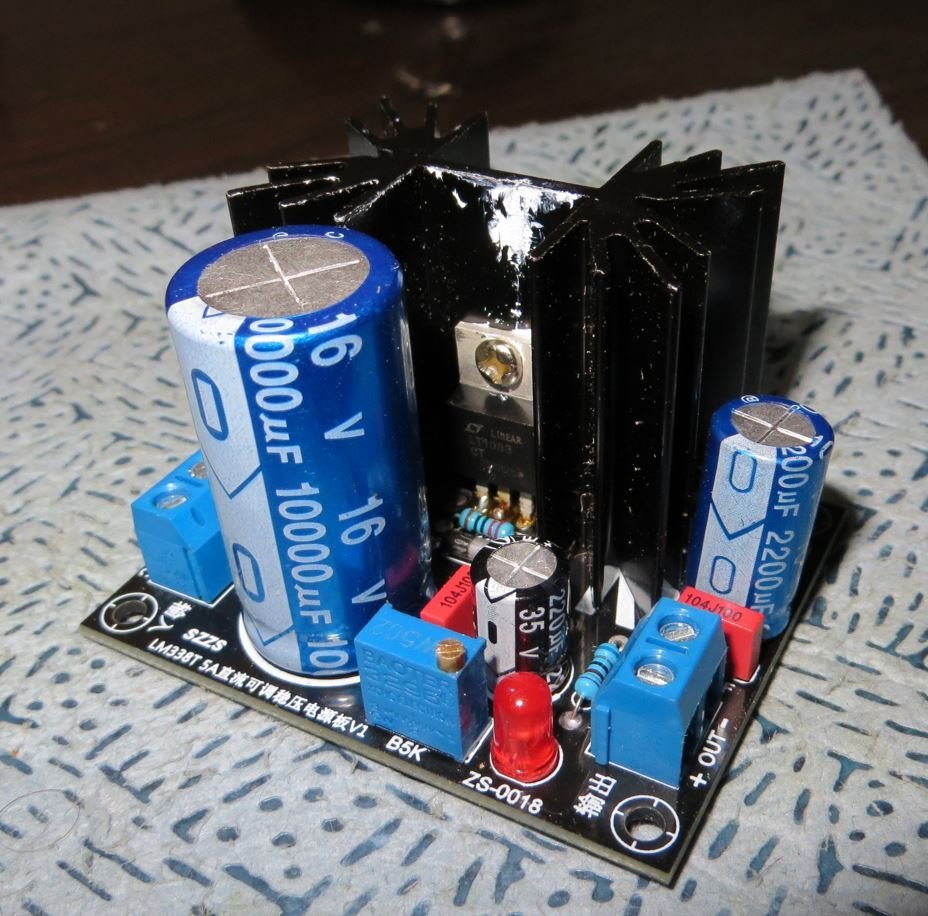

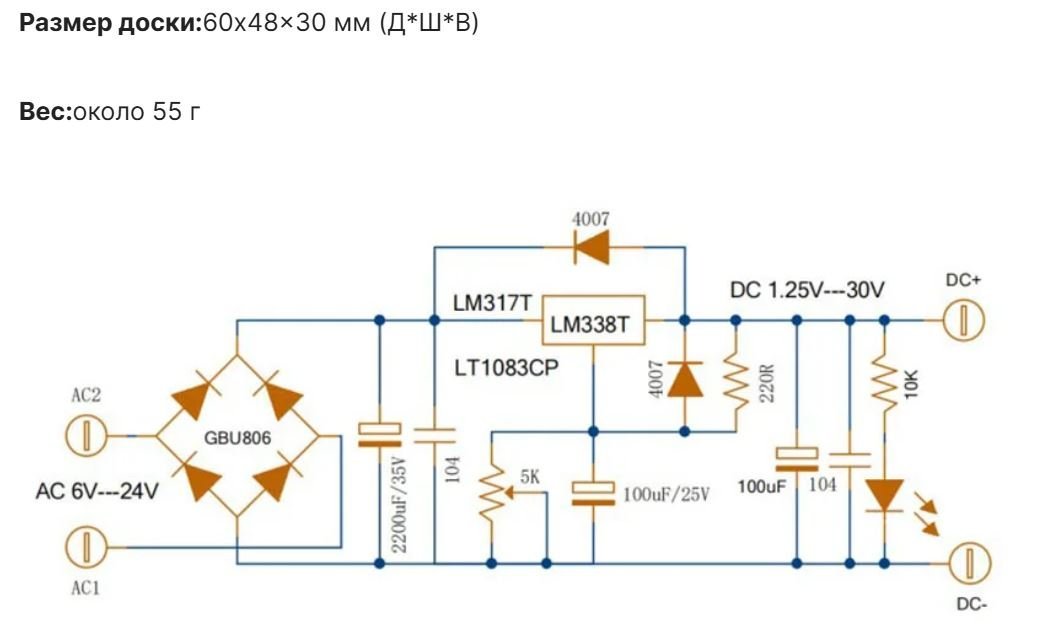

Посчитал нагрузку по силовому трансформатору. Японский тор. Покупался через е-вау прямо в Японии. По этой табличке получаем 75,7 ватта выходной мощности. Выходную посчитаю по напряжениям холостого хода, хотя под нагрузкой есть просадка по напряжению и существенная.. Но спишем это на КПД трансформатора. Для накала учитываем переменное напряжение с трансформатора и потребляемый ток..... так как лишнее напряжение переводится в тепло стабилизатором. Анодное: 275 вольт на (0,002ма+0,063мА) х2 лампы = 35,75 Накал первого каскада : (6,3 вольта + домотка)= 8 вольт х 0,3А х 2лампы= 4,8 ватта Накал ламп второго каскада- 3,8 вольта(под нагрузкой) х 2,5 А х 2 лампы = 19 ватт Итого: 59,55 ватт . Итого: 16 ватт запаса.... Недобор 21 % или запас по мощности 27 процентов.... Новым стабилизатором не только сократили тепловыделение, но и уменьшил нагрузку на силовой трансформатор При покупных блоках стабилизаторов на LT1083 было потребление: 6,9 вольт х 52,5 ампера х 2 лампы= 34,5 ватт - 19 ватт(потребление нового стабилизатора) = 15,5 ватт Это на столько сократилось потребление при установке нового стабилизатора.... То есть при прошлом варианте трансформатор был нагружен на 100% паспортной мощности и при разогреве ламп, когда токи накала сильно больше запаса мощности не оставалось. А при новом стабилизаторе есть запас почти на удвоение токов накала ламп при первоначальном разогреве накала при включении усилителя.

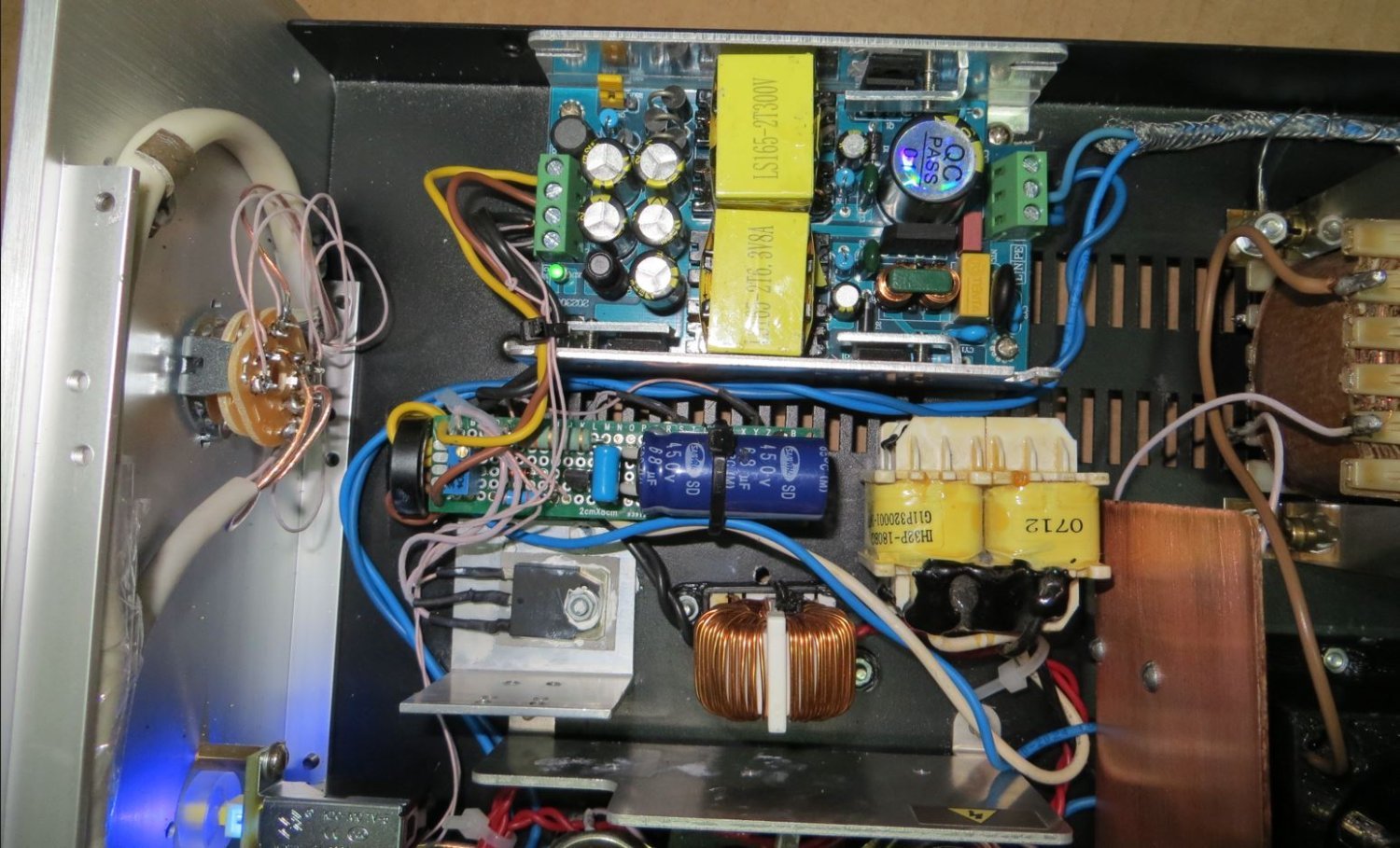

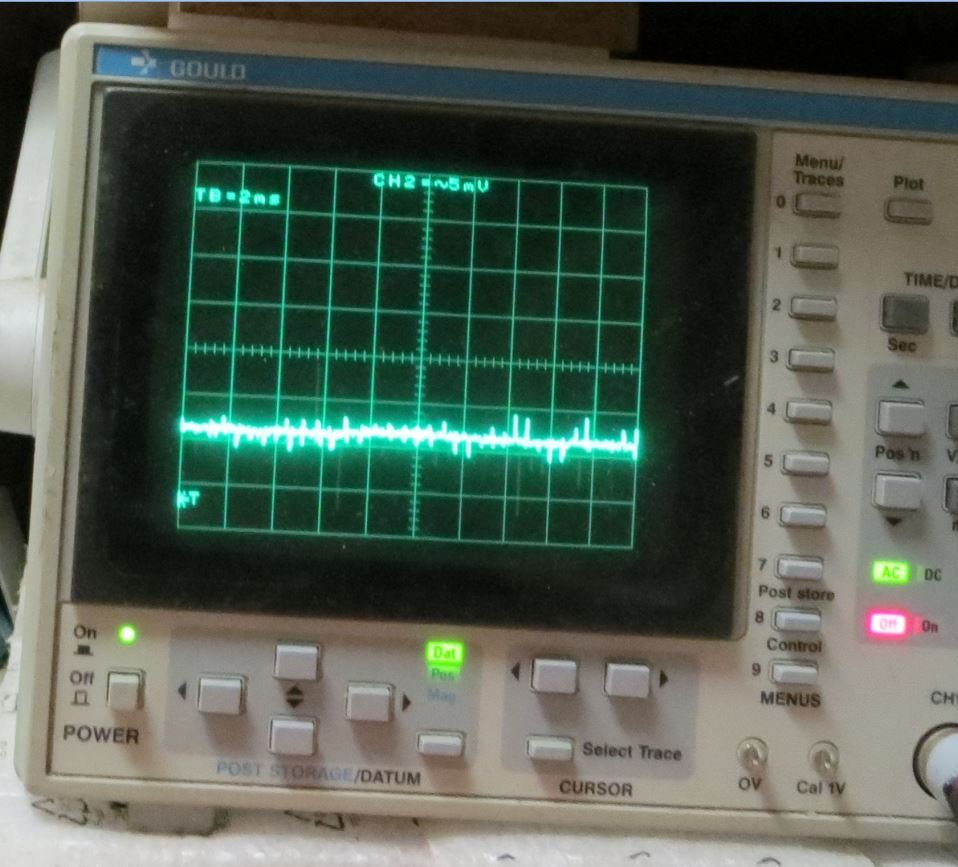

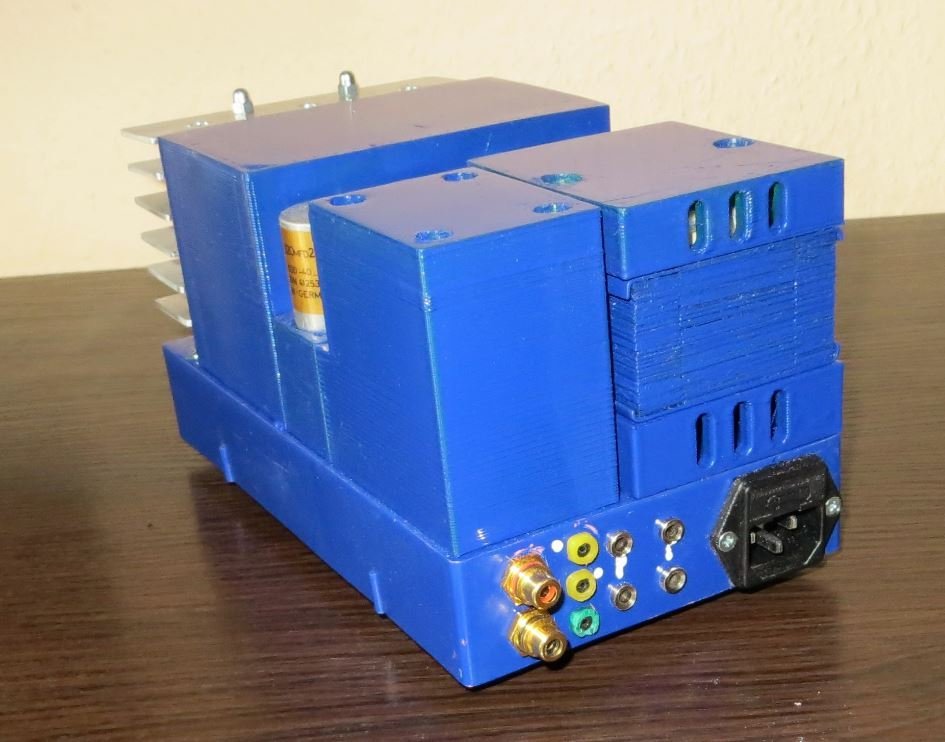

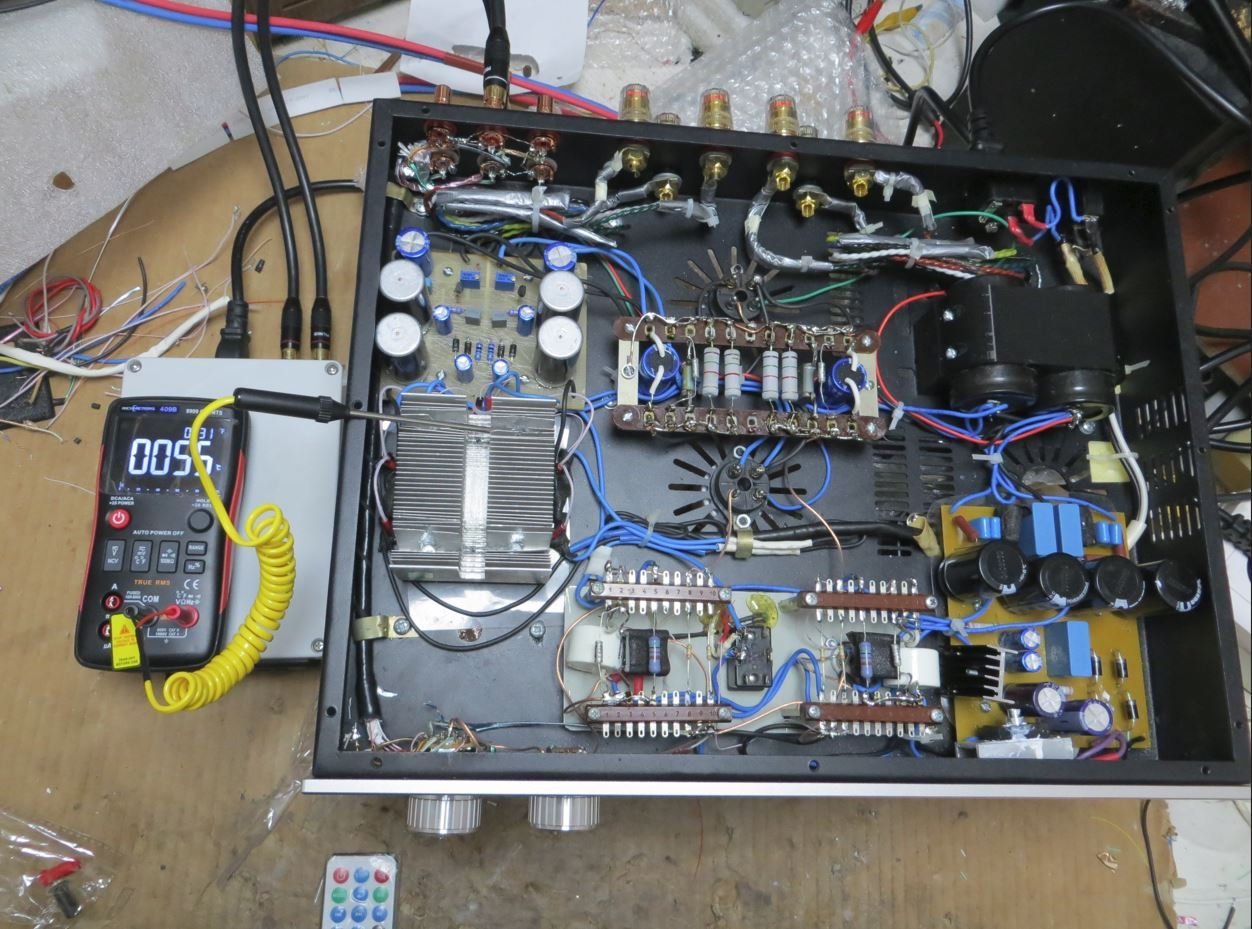

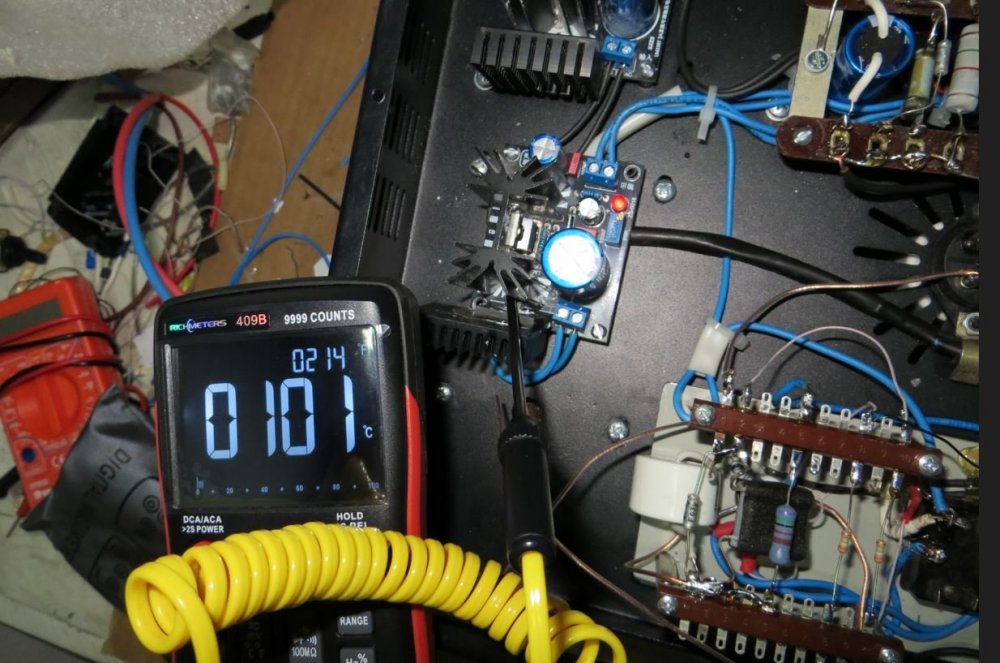

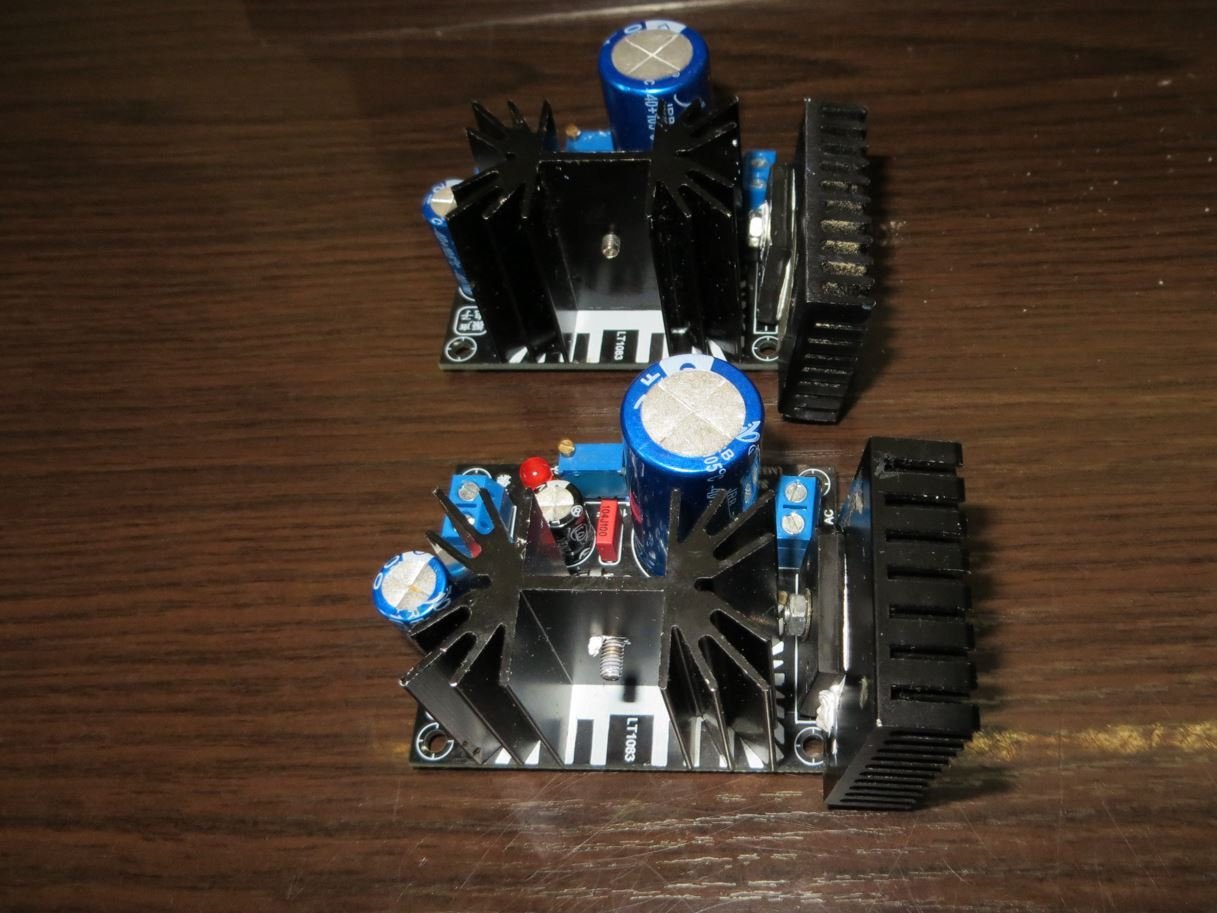

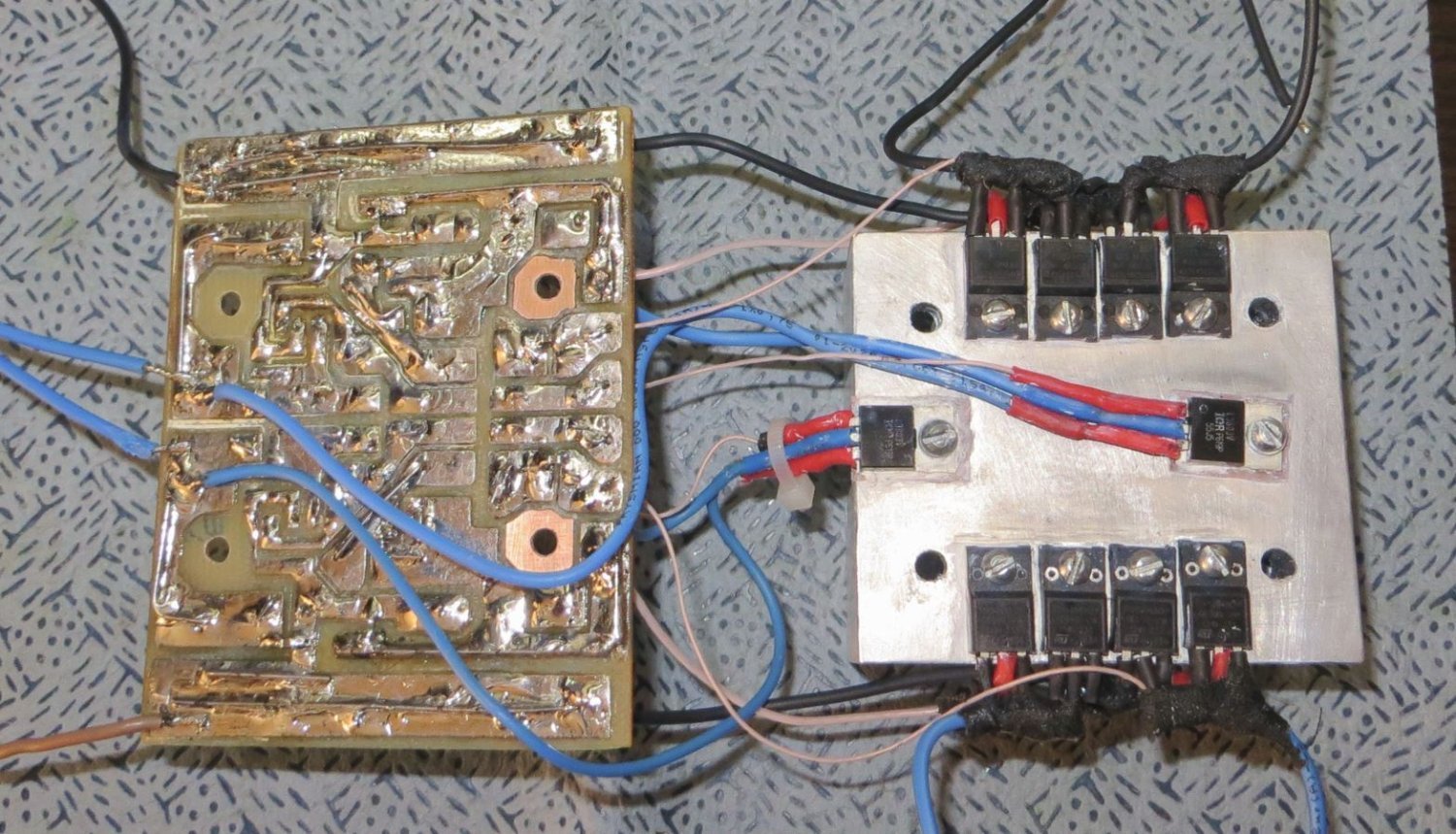

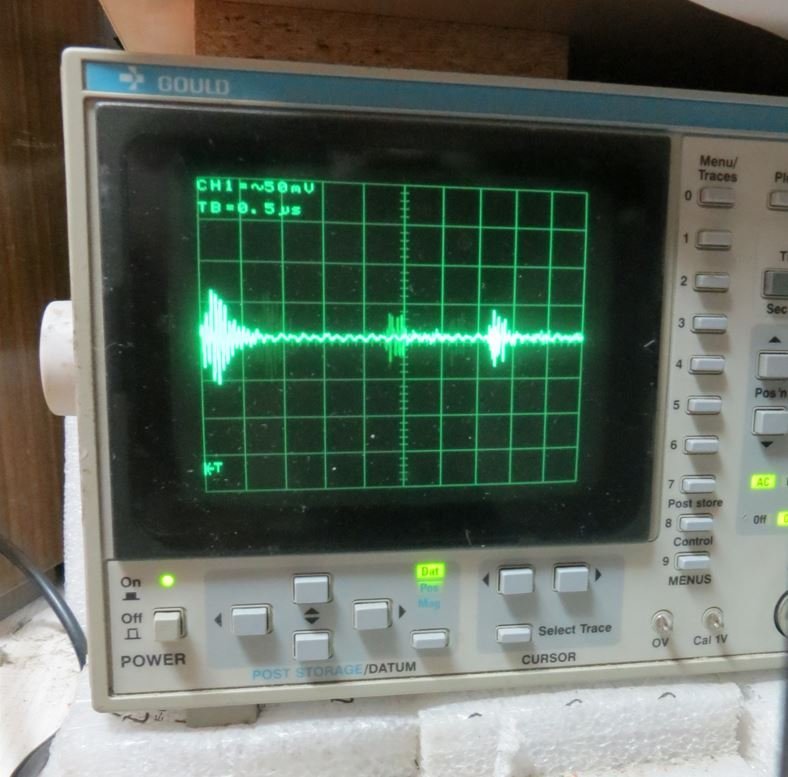

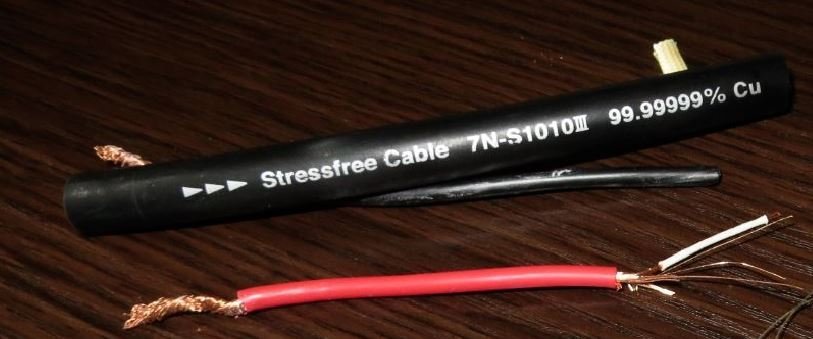

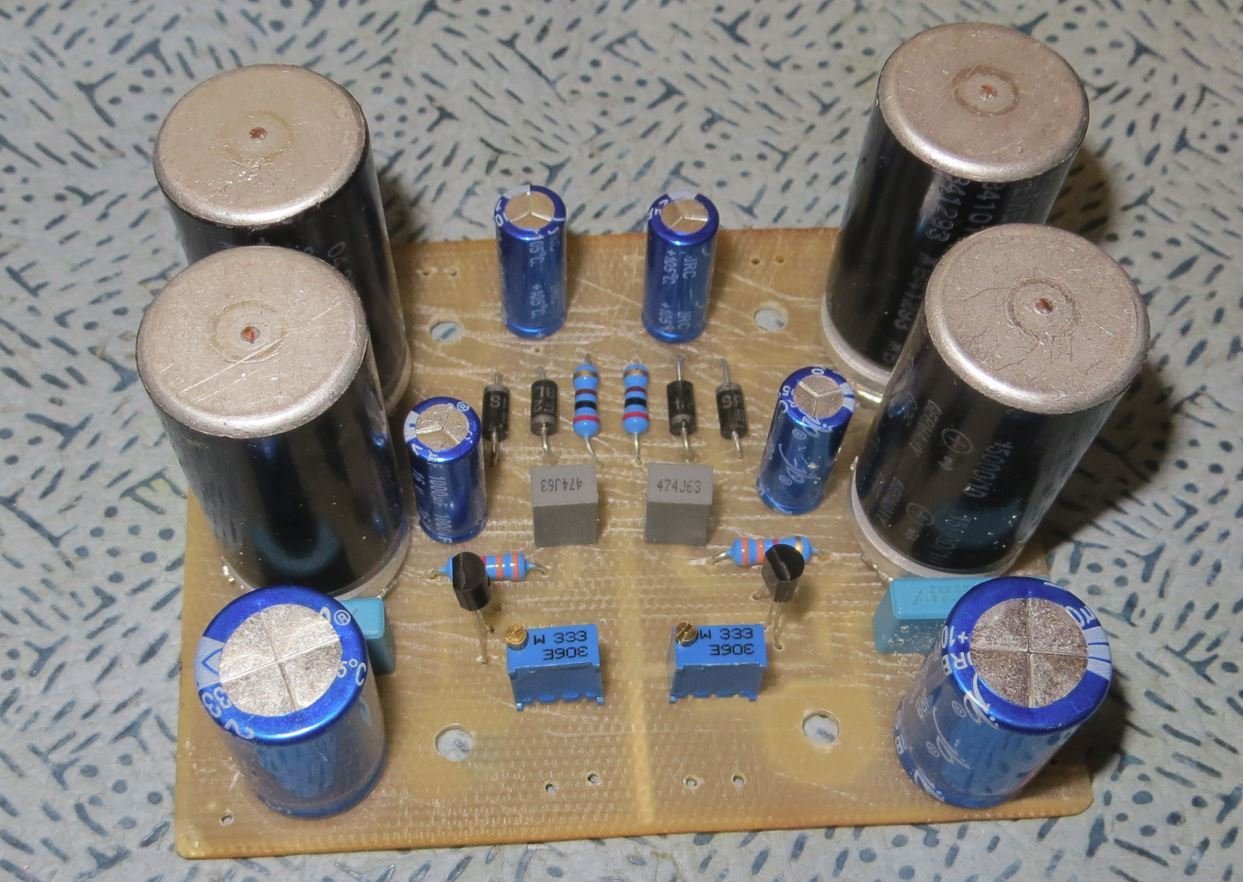

Фото проекта SE 6ж4п+2А3 со стабилизированными накальными напряжениями первого и второго каскадов. Проект завершён. После часа работы - радиатор блока диодов и мосфетов стабилизатора накального напряжения нагрелся до 55 градусов по Цельсию. Температура даже ниже, чем при прогоне на макете, за счет дополнительного теплоотвода из-за крепления радиатора через металлические стойки к корпусу. Уровень фона на выходных разъёмах для акустики -ниже чувствительности моего осциллографа (2mV на квадрат сетки - визуально можно 0,5 мВ примерно отследить - это ширина шумовой линии). В собранном состоянии отработал 3 часа... перегрева нет. Корпус снаружи теплый - градусов 35-40 - комфортная температура если приложить руку. Входная группа распаяна проводом от HDMI 4K кабеля, входные разъёмы с центральным пином из теллуровой бронзы . Регулятор громкости обычный с карбоновыми дорожками. Дорогой синий Альпс не вошёл по габаритам... Регулятором громкости все равно не пользуюсь - он всегда выкручен на максимум - регулировка звука пультом ДУ в источнике - USB флэш плеере. По сравнению с прямым подключением от источника прямо к лампам первого каскада звук стал чуть лучше, так как штатная проводка более высокого класса, чем был в отладочном варианте.. По замерам ...... после прогрева на лампах 6ж4п анодное напряжение из расчётных 55 вольт опустилось до 48 вольт...... Не критично, но 55 вольт лучше. 2А3 в режиме - катод-анод 250 вольт, смещение 47 вольт .... ток 63 мА. Всем принимавшим участие в обсуждении СПАСИБО. Финальная схема будет чуть позже выложена.

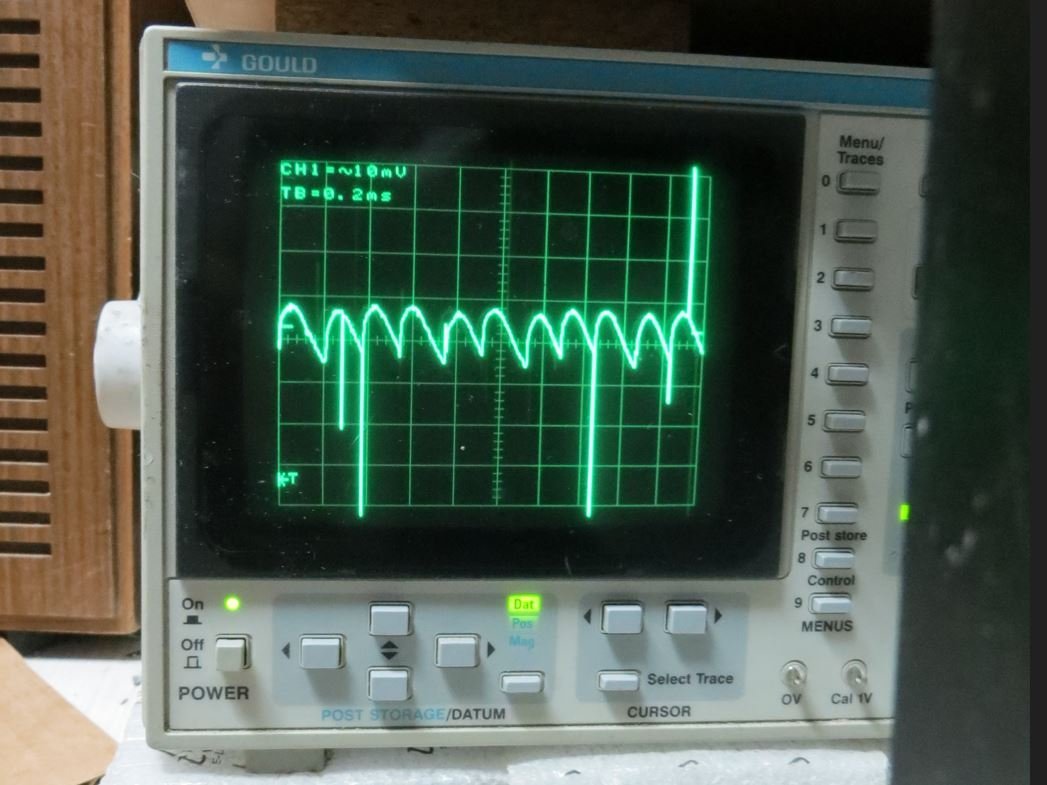

Посмотреть по паспорту сколько максимальное напряжение по входу держит. Далее просто покупаете щуп делитель для осциллографа - есть 1:10, есть 1:100. При выборе щупа тоже внимательно смотреть его максимальное входное напряжение. Подключаете на измерение переменного тока он вам пульсации и покажет относительно среднего значения.
