Dalex
Dalex

Моя прошлогодняя конструкция гибридного корректора с мс трансформатором и блоком питания в одном флаконе. Флакон - корпус от советской измериловки. Отделка корпуса - пленка. Люблю я так

DYA
DYA

Как то попались мне УС REGENT 60  в очень плачевном виде, пришлось привести в порядок.

germes
germes

1)Вариативный Онкен на динамиках Coral,2)обратный рупор на Altec-416(нч) и Supravox (сч-вч), 3)щелевой фи на Altec 416(нч),дудка Altec и Coral (вч),4)щиты на "народных" динамиках для домашней системы.

Posted Images

Фломастер Local

Фломастер

Posted
Posted
В 18.09.2023 в 22:21, Vitavoice сказал:

Поддерживаю - деревянный кошмар, в отличие от очень гармоничного моноблока, с большим стрелочным прибором, который был выше.

  В моноблоке на 300В допущен дизайнерский просчет. Всю красоту открытой конструкции загораживает глухая панель с стрелочным прибором. Будет правильным сделать шкалу прибора прозрачной, (как спидометр на старой волге), обрамление прибора при этом сделать по легче либо отказаться от него вовсе (обрамления) - не следует создавать эффект стены (преграды).  В представленном варианте, создается впечатление, что с усилителя просто сняли защитный кожух.



В 16.07.2023 в 13:56, Anatolii сказал:

Моноблок на 300В








  • Like (+1) 2
SP057 Proficient

SP057

Posted
Posted
2 часа назад, x22 сказал:

А можно схему?

http://aml.spb.ru/articles/rx_corrector.htm

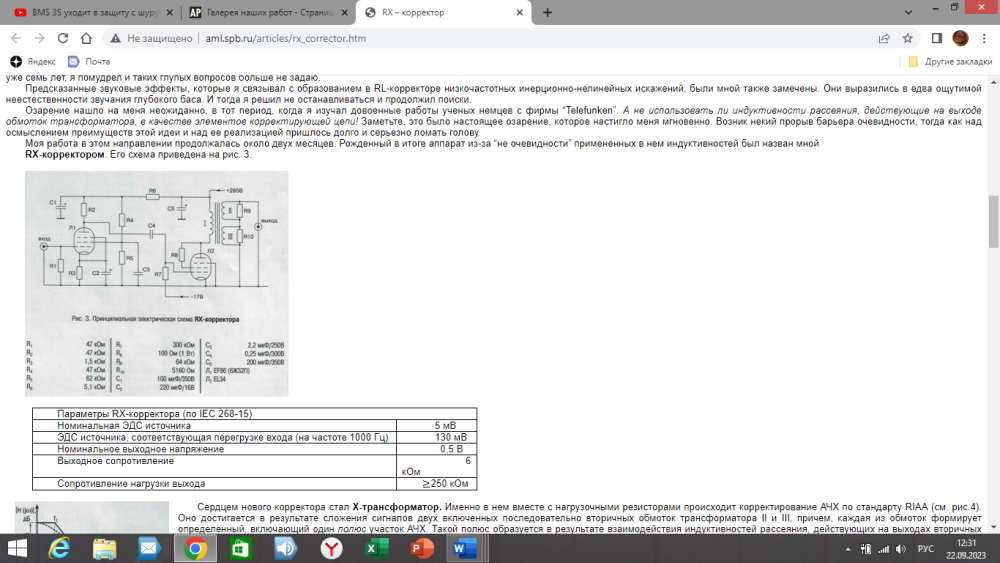

Схема  приведена А.М. Лихницким в статье, трансформатор с необходимыми параметрами Ls  для организации полюсов и нуля передаточной функции основной и главный компонент.

P.S. По поводу наводок: при правильных ориентации и экранировании это не вопрос.





Снимок экрана (465).png

  • Like (+1) 2
SP057 Proficient

SP057

Posted
Posted

Для примера несколько фото как вопрос устранения влияния наводок решался инженером Лихницким в его конкретной системе.



корректор АМЛ.jpg

SP057 Proficient

SP057

Posted
Posted

Почему фото компонентов системы Лихницкого?! Потому что мне она была известна много лет, его записи есть на форуме, хранятся в коллекциях многих увлеченных, возможно в любой момент включить в любой системе и проверить взаимосвязь фона/наводок/рокота с другими параметрами.

http://www.shabad.ru/mp3/Tk (07).mp3

  • Like (+1) 2
Михаил SM Local

Михаил SM

Posted
Posted
4 часа назад, BAA сказал:


Виноват, не винты, саморасклинивающиеся гайки. Можно скрытые купить, которые изнутри ставятся.

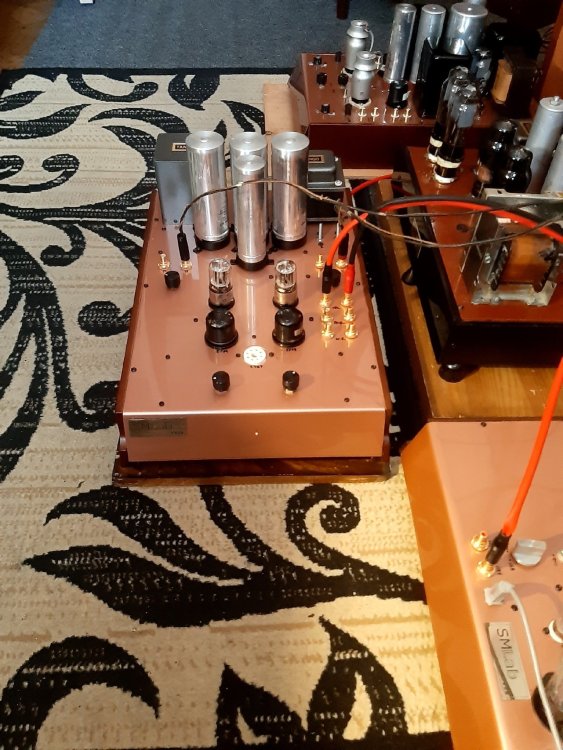

В данном случае - на фото , обычные финские или индийские винты под крест, покрашенные черной акрил. краской.  В идеале - если приближаться к стандартам хаендовского перфекционизма , это винты черные матовые под шестигран или с цилиндрической шляпкой.

Вообще мне импонируют люди со здоровым немецким перфекционизмом , которые уважают не только звук изделия , но и его внешний вид.  Хотя чисто по психологии , человек проецирует состояние своей души и духа на то, что он создаёт , и в аудио это -в авторском контесте, весьма заметно.   Совершенное аудиоизделие должно в идеале отвечать требованиям основных чувств человека , а именно : быть музыкальным и достоверным (уровень слуха и души ) , иметь приемлемый внешний вид -в дизайнерском уровне (уровень зрения) , не вонять ни пойми чем -  тараканами, мышами ...  аудио должно пахнуть как дорогой фотоаппарат Зенит (уровень нюха) , тактильно -  не иметь опасных выступов .  В  совокупности , аудиоуровень отвечающий всем этим требованиям , достоин человека .

Ниже , корректора, даки , усиление.









  • Like (+1) 3
Фломастер Local

Фломастер

Posted
Posted
1 час назад, Михаил SM сказал:



Вообще мне импонируют люди со здоровым немецким перфекционизмом , которые уважают не только звук изделия , но и его внешний вид.
















  По внешнему виду, мы как бы оцениваем прочность и надежность конструкции...   у Вас на фото толщина видимых (торцевых частей) деревянных панелей всего 10мм, следовательно появляется ощущение хлипкости и ненадежности изделия. Увеличьте обозримую толщину панелей до 18-20мм применив простые прямоугольные формы и получите ощущение надежности и фундаментальности Вашего устройства.

 На последнем фото ал. передняя панель на 2мм толще деревянных, а как мощно выглядит...

1 час назад, Михаил SM сказал:




















  • Like (+1) 2
yroxi Community Regular

yroxi

Posted
Posted
В 14.08.2023 в 21:11, Stan Marsh сказал:

Корпус с деревом.


Ну когда же будет первое включение ??? И первые впечатления...

  • 3 weeks later...
Anatolii Local

Anatolii

Posted
Posted
В 22.09.2023 в 16:40, Фломастер сказал:

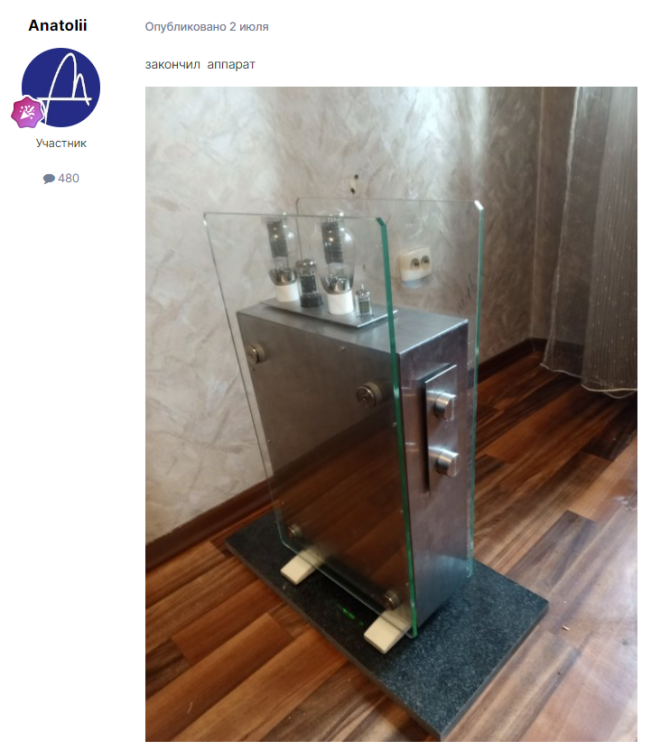

В моноблоке на 300В допущен дизайнерский просчет.

Я художник , я так вижу ..В живую при работе смотрится не плохо . мне захотелось вструмить такой индикатор . ввиду его конфигурации . по другому . никак .



зато у меня не бывает крепежа сверху . на том перфекционистком корпусе , так и хочется их отверткой сбить  .если без них не получается ,хотя бы медные головки , чтобы взгляд к себе не притягивали . и рца сверху . тоже так видят красоту и эл литы фаллистически торчат . более чем уверен внутри есть место для них .

Фломастер Local

Фломастер

Posted
Posted
18 часов назад, Anatolii сказал:

Я художник , я так вижу ..

  По образованию тоже художник - промышленная графика и реклама, но у меня и у других дизайнеров  ( см. фото), несколько другой взгляд. Думаю Ваш усилитель, мог бы выглядеть лучше, мы ведь здесь общаясь, стараемся помочь друг другу. Различные мнения и конструктивная критика - всегда полезны.












  • Like (+1) 3
  • Thanks (+1) 2
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

Не скажу что мне сильно понравилось, но не нагромождение деталей на голое шасси.

Ненавижу терпеть такое.

А в данном случае хоть есть живая архитектура.

  • Like (+1) 1
BAA Master

BAA

Posted
Posted

К примерам претензия только одна - квадратно-прямоугольные ящики
И если усилитель от ДД выглядит хотя бы как предмет интерьера/мебели
домашней, то металлические собратья - как мебели промышленной.
"Я с детства не любил овал, я с детства угол рисовал!"
Этакое "Министерство автомобильных дорог грузинской ССР"

  • Like (+1) 1
Фломастер Local

Фломастер

Posted
Posted
19 часов назад, Anatolii сказал:





зато у меня не бывает крепежа сверху . на том перфекционистком корпусе , так и хочется их отверткой сбить

  Зря Вы так категорично не любите крепеж, на приведенных выше фото, он присутствует и по моему не мешает зрительному восприятию.  В тоже время у Вас довольно противоречивое видение дизайна. К примеру Ваш "стеклянный" моноблок...  передвинуть/переставить уже проблема...

  Стекло - это как бы окно, витрина... притягивает наш взор, мы через него смотрим...

  и наш взор упирается в пустую металлическую стену с презрительно торчащими головками винтов. Если бы за стеклом мы видели красивый монтаж, его применение было бы оправдано.


  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
7 минут назад, BAA сказал:

усилитель от ДД выглядит хотя бы как предмет интерьера/мебели

А он должен так выглядеть? Может тогда и телевизор стилизуем под унитаз, а ноутбук под самовар? Ох, прав был мой дядя: "У обычного человека вкус не плохой, у него просто нет вкуса".

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
3 minutes ago, Stan Marsh said:

А он должен так выглядеть? Может тогда и телевизор стилизуем под унитаз, а ноутбук под самовар? Ох, прав был мой дядя: "У обычного человека вкус не плохой, у него просто нет вкуса".

Ведь удержался...  Не тут-то было. Невкусный...
Какое там министерство дорог Грузии - коробки от обуви.
Аргумент про изобразительные ящики так себе:
даже когда трубки были круглые их всё одно
в квадратные ящики засовывали.
Была проблема спиральную развертку сделать?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
31 минуту назад, ДимДимыч сказал:

Изначально так и было.

Было немножко иначе, это стилизация, но да, это точно лучше усилителя, замаскированного под пуфик или скамеечку для ног. Красота в целесообразности, если регулятор громкости похож на кнопку слива, то это унитаз, если АС напоминают банкетку, сядьте на них.

  • Like (+1) 2
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted
14 минут назад, юрий робертович сказал:

Не люблю монстрообразные конструкции, и весом более 30 килограмм, глядишь и пол продавит, пример Фломастер, без всяких закидонов

А я страшно люблю колонны монстров, без нагромождения.

Пример тому у: Томми, Шумилов, Кружка.....быстро кого вспомнил.

Не люблю коробки обувные....

Маломощные из под туфлей, мощные из под валенок.:smile-03:

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
2 minutes ago, юрий робертович said:

На плате из стеклотекстолита монтаж с двух сторон, все занято сверху и снизу. И почти все выводами деталей, слабО так?

Очень "удобно", при настройке, то сверху то снизу. Некоторые вещи недоступны с другой стороны. Остается сделать этажерку, да так чтобы верх не работал без середины, а середина без низа.
Текстолита не было?
P.S. Развести так, чтоб с двух сторон да с 0201 безвыводными пассивами в 8 слоёв большого ума не надо.
