Сообщения
-
После прочтения данного комментария скачал оцифровки, что бы самому посмотреть (звук не слушал, только тех. аспект), отписал топикастеру без каких либо поясней - лишь спектра выложил для понимания. Если Russ3000 не против, могу выложить и в теме (форум всё же технический), если нет - пусть сам каждый для себя решает на что ориентироваться - на слух или и на тех. параметры. Слишком много вопросов по этим спектрам, т.как они отражают не только голову, но и её "обвязку" - саму настройку головы, корректор, и т.д. - спектр показывает лишь общий результат оцифровки. -
@Ollleg не поленился и сделал спектрограммы и осциллограммы оцифровок, предоставленных @Russ3000. Если честно, то на замерах авторская головка Сергея выглядит не очень. Но каждый может сам для себя решить: надеюсь, Олег выложит изображения в этот топик, будет очень полезно. -
By Sagittarius · Posted
АЧХ Зелёная АЧХ исходного варианта показывает, что корректор худо-бедно работал, но 20 Гц валил на 18 дБ (почти в 10 раз). Это и понятно для усилителя, в котором АЧХ формируется в цепи ООС: нет ООС - нет АЧХ. А вот если упущенное усиления дать, окажется, что авторы подгоняли коррекцию под имеющееся нищее петлевое: ослабляли там, где петлевого мало. С такой ослабленной ООС и большим усилением усилителя на АЧХ образовались гигантские пики. Искажения Белый сигнал принадлежит корректору без С5. Его почти не видно: разница сигналов - порядка 70 дБ, 3.000 раз. Подъём на АЧХ доводит сигнал до клипа и ставит вопрос о неадекватности цепей коррекции. Коррекция Снятая через цепь анти-РИАА, с подбором такой коррекции, С1=100 и С5=1000 мкФ, АЧХ выположилась на НЧ до 0,03 дБ меж 20 Гц и 1к: Для сравнения - АЧХ без петлевого. И вот теперь-то можно снова снимать Искажения При Увых около 200 мВ спектры такие: Тут нужно сказать: в исходном варианте искажений было гораздо меньше: Это - благодаря сочетанию местной и общей ООС. АЧХ после такого сочетания вы видели сами. На ВЧ: Для столь простой схемы результат приемлемый. Но почему так много? Например, авторы японского Кенвуда 9100 и 50 лет мусолящий его Хусов не знают простых вещей: цепь ООС - энто нагрузка каскада. Чем эта нагрузка выше, тем Ку каскада меньше, а именно оно определяет линейность как его, так и всего усилителя. Тут видно: если на 10 Гц этот Ку2к наивысший - 48 дБ, то на 20к его 33 дБ. Как отвязать импеданс РИАА-ООС от выхода корректора? Конечно, повторителем: Ку возрос до 49 дБ аж до 200 кГц. Что с искажениями? Лучше на 25 дБ. Конечно, Хусов станет орать: целый(!!) транзистор(!!!), исторический раритет(! - да) истрачен непонятно, на что! Но орать на достижения и трястись над транзисторами - это просто древний красивый киевский обычай. -
By Sagittarius · Posted
Исходная публикация. И, вроде, там от него все фонтанируют кипятком в потолок. А я вот смотрю: схема откровенно слабая - до беспомощности. Поехали, прямо с проникания помех с питалова в сигнал. Здесь источник сигнала с постояннотоковым смещением 24 В включен в цепи питания УК, вход замкнут на общий. Ровно, как и у Кенвуд-сухова-торреса: корректор усиливает помехи в сигнал. Как это происходит? Тут надо думать, как помеха: В общем, понять помеху несложно: она лезет, куда может. Магистральный путь в таких схемах - через резистор нагрузки выходного каскада. Путь через R1 и с усилением Т2 тоже вносит дБ 6. Мешает помехе ООС, потому той меньше на ВЧ, где ООС глубже. Этот интересный параметр КОНИП прямо указывает, думал автор над схемой, или лепил, что попало, как получится, не вникая ни в какие подробности. Не слушайтесь полугурков, типа Хусова, что ООС должно быть мало или транзисторы надо экономить. Что вы спаяете, то вам и слушать, то вам и продавать. Глубина ООС С R2=510 Ом на 20 Гц ООС не то, что нету=0 дБ, там ещё и дефицит в 16 дБ. Отчего так? Причин несколько. В эмиттере Т2 нет конденсатора С5. По пути R4 - база Т1 действует ООС. Но это не та общая ООС, которая нам нужна для линейности и соблюдения РИАА-АЧХ, а подлая местная ООС, портящая нам АЧХ. Ба, так как это - параллельная ООС, она нам ещё и входное сопротивление уменьшает: Устанавливаем R11=10k в делитель R11/Rвх, и видим, что входной импеданс больше 10к только на инфразвуке и только благодаря С1. Выше он гораздо меньше, 1...6 кОм, при стандарте в 47 кОм. С R11=100k (чтобы точнее видно было входное сопротивление) и С5=1000 мкФ (жёлтая АЧХ) видно, что выше 20 Гц входное сопротивление равно 300 кОм. Это уже перебор, R4 следует выбрать в 56...62 кОма. И тут понятно, как мыслил автор девайса. Сначала он сэкономил дефицитный, по тем временам, ёмкий ЭК С5, после чего он напоролся на низкое входное сопротивление УК и R4 пришлось увеличивать. Но и на этом всё не кончилось. R2 должен быть низкоомным: чтобы Ку первого каскада был высок, чтобы он шумел поменьше. И то, видно, что петлевого мало даже с С5=1.000 мкФ. Правда, 26 дБ удалось добавить, и на 20 дБ искажения ослабляются на 10 дБ. Шумы. Шумит входной резистор R11=1к5. Доля эмиттерного резистора входного каскада. Когда смотришь на схему качественно-оценочно, это всё видно за секунды. А вот растолковать косяки требует времени, да и то, не до всякого дойдёт. Искажения -
Я обычно если начинаю что-то делать, всегда довожу дело до логического завершения, по крайней мере с имеющимся в наличии лампами так работает последние несколько лет, хотя да, если результаты вах ГМИ-90 будут хорошими проект выйдет на несколько порядков выше, чем все, что собиралось ранее, к примеру в одном только унч на 6Н26П+6П14П уже выходит 5 источников питания, без учета накалов, питания МК и другой обвязки, чего уж говорить о ГМИ-90 -
Нарушается их равенство. Давно это делал (2014год), вроде бы при регулировке тока 6С33С-В менялся + и - . Долго возился, пока не разделил. У меня на схеме на нити V5 идёт -150В. Чем не нравится -430В. на НТ3? -
By Meshochnik · Posted
Понятно. А как взаимное влияние сказывается? И ещё: - почему +150В между нитями? Судя по схеме НТ4 (-150В), да и на искусственную точку EF86 идёт НТ3 - это -450В, (в нашем случаи -430В). Или в схеме опять ошибка? -

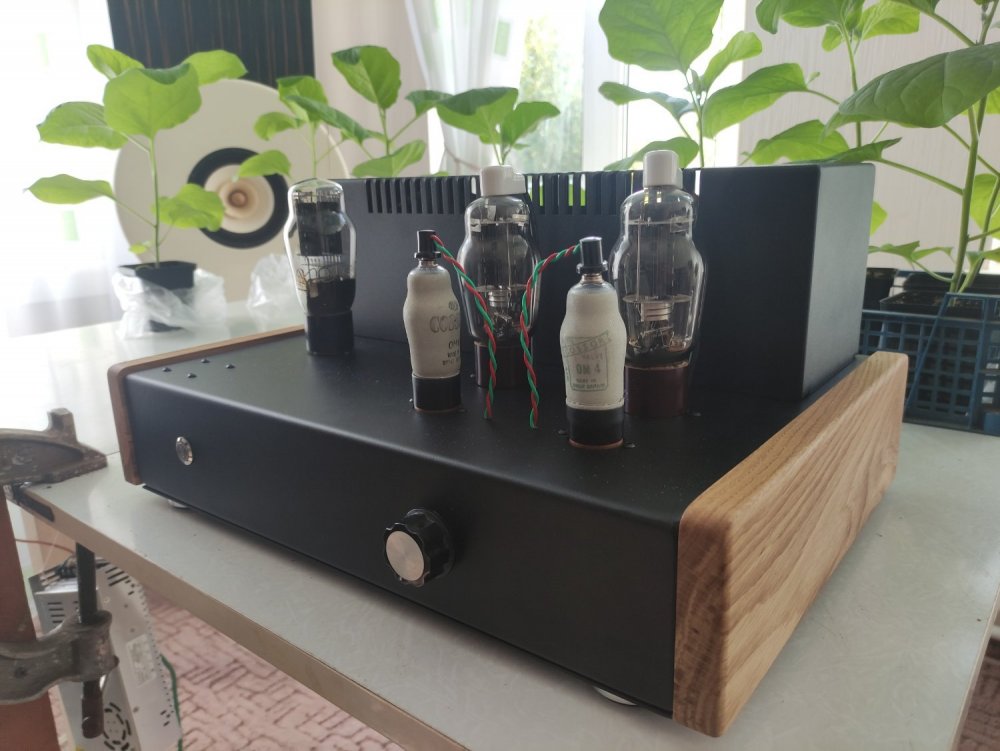

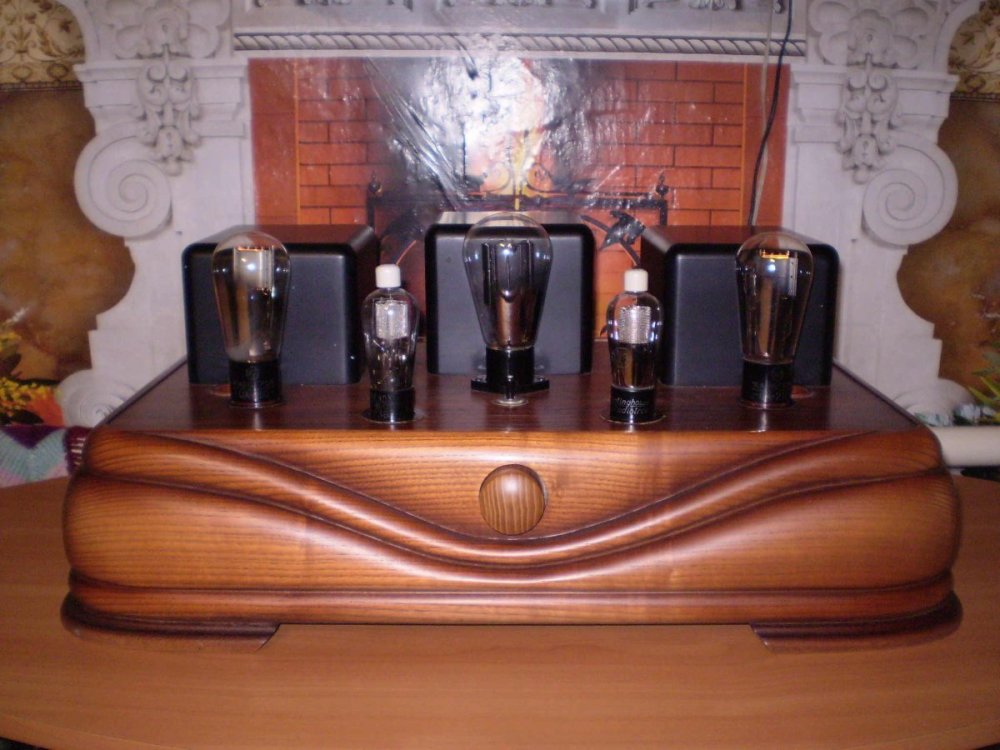

Нифигасе себе сколотил.... Да это работа краснодеревщика!!! Супер. Блин, прям позавидовал по хорошему. -

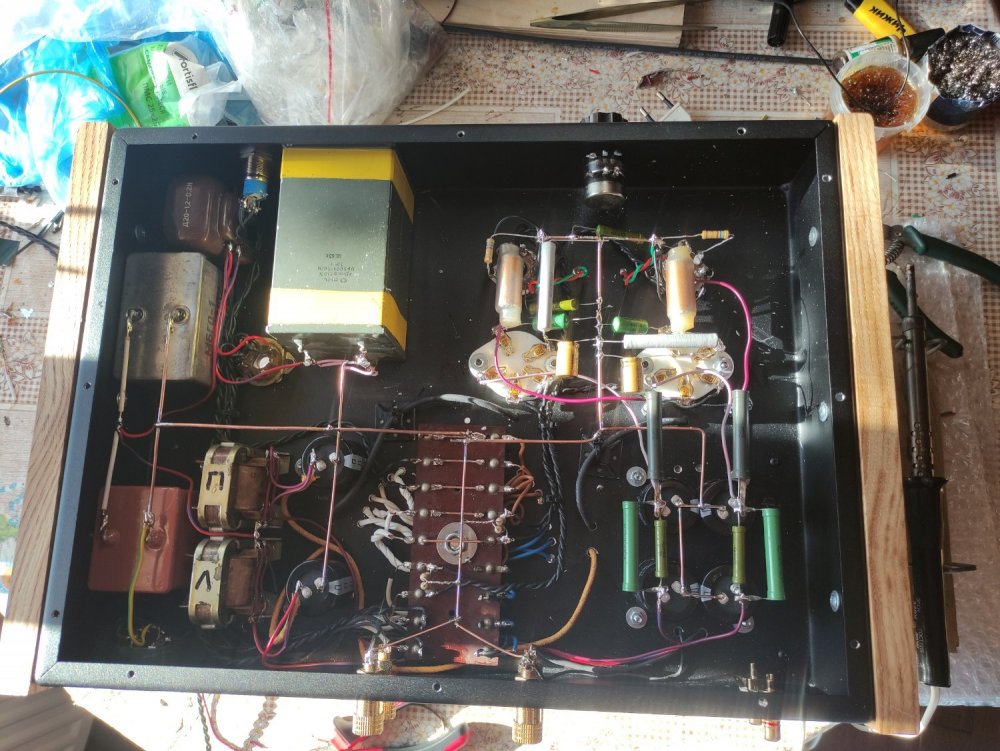

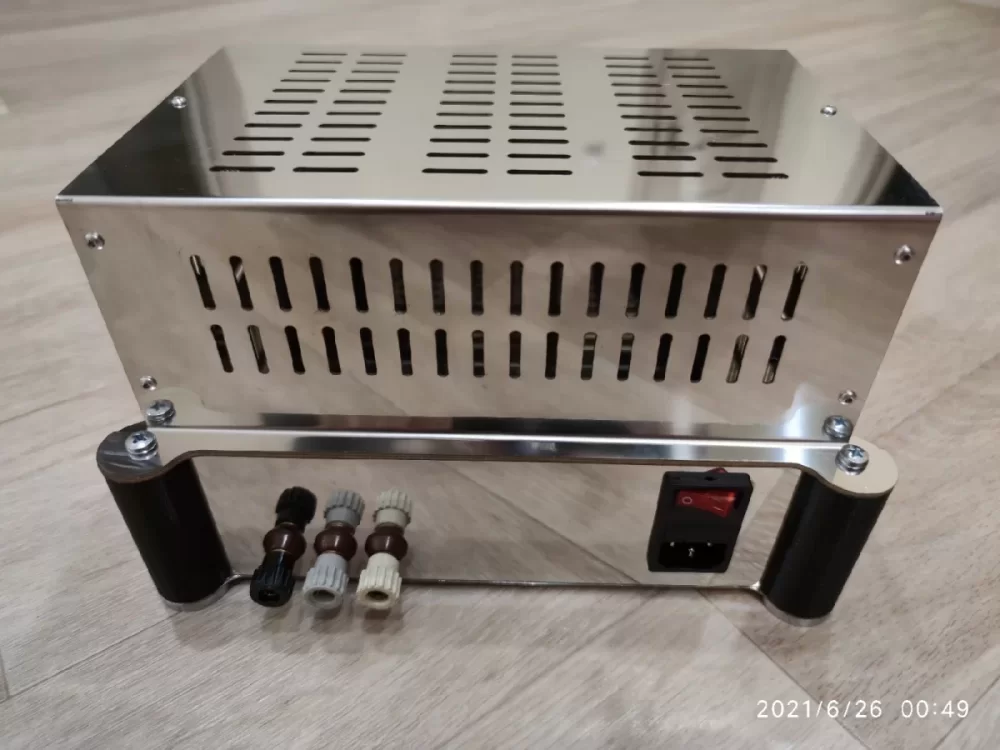

В блоке питания я поставил 2 отдельных моста на + и - 150вольт. В оригинальной схеме происходит взаимное влияние по + и - . +146вольт и - 430вольт получил от отдельного тр-ра.
-
.thumb.jpg.32baf900faf41b0728b9c68dae00a77c.jpg)
-
-
Ну можно гранитную плиту через резиновый коврик положить на дубовую полку. будет хорошо и незвонко. -
-
ну как это понятливей сказать и понятно тунгсрамы е88сс продавал по 5 т.р. пара ( это последняя пара из 20 шт.) джен. электрик тоже 5 т.р.за две лампы остальные пальчиковые кенотроны продавал по 700р. ez80 ez81 по 1000 р.шт. Забрали 18 шт. е88сс , все ez80 и все октальные 6x5gt кроме двух оставшихся В ИТОГЕ Я ВСЕ ЭТО ОБЪЕДИНИЛ В ОДИН ЛОТ ЧТО БЫ БЫСТРЕЙ ПРОДАТЬ , И КАК И ЧТО ЗДЕСЬ ДЕЛИТЬ НЕ ПРЕДСТАВЛЯЮ , ХОТЕЛОСЬ БЫ ОТДАТЬ ВСЕ В ОДНИ РУКИ . И НЕ МЕТАТЬСЯ КАК ЮНАЯ РАЗВЕДЧИЦА !!!! (((((( -
By Константин · Posted
Вполне может сдружиться с пентодом, большой диффузор опирается на значительную массу воздуха. Важно, чтобы ОР не опускался ниже частоты АКЗ, для этого оформления.
-
-
