Михаил К. Proficient

Михаил К.

Posted
Posted
49 минут назад, Buran81 сказал:

0.5×Ra×(1-кпд)=r обм.

А Ra как связана с индуктивностью первички по этой формуле ?

И r обм -это первичка плюс приведенная вторичка ?

  • Replies 1.3k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Делать нечего и вот решил выложить.   Просто посмотреть. -----------------------------    Хватит, запутался. И что интересно, мотал без станка.

Magnetron
Magnetron

Добавлю несколько фото процесса.

ДимДимыч
ДимДимыч

Выходник для 211(4242). Железо Ш40*70, без перемычек ШнаШ, горячекатаное.  Точно такой же типоразмер у EI 120 немецкого м6. Ra=16k/8 Ом; Ток=70мА, мах 90мА. Мощность 20Вт(20гц)  0,48Тл.

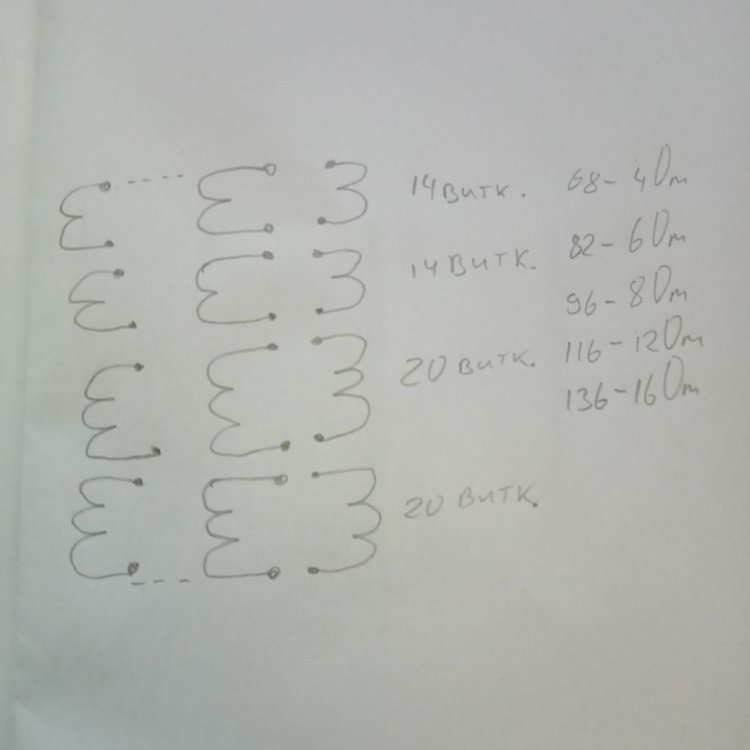

Posted Images

Алексей Proficient

Алексей

Posted
Posted
1 час назад, Buran81 сказал:

0.5×Ra×(1-кпд)=r обм.

Вроде бы в общем виде КПД=(Ra-r1-r'2)/Ra, откуда видно, что чем больше приведенка при прочих равных, тем больше КПД ;)

sova Local

sova

Posted
Posted
5 часов назад, Михаил К. сказал:

А как вы считаете этот КПД ?

КПД эл машин считают, высчитывая потери, которые в трансформаторах делятся на 2 составляющие -в железе и в меди. Просто считается. В эл моторах посложней там еще потери мехначеские и вентиляционные.

КПД разное при номинальной нагрузке и при частичной, на разных частотах разное итп

sova Local

sova

Posted
Posted
1 час назад, Алексей сказал:

Вроде бы в общем виде КПД=(Ra-r1-r'2)/Ra, откуда видно, что чем больше приведенка при прочих равных, тем больше КПД ;)

А потери в железе?

KAI Proficient

KAI

Posted
Posted
1 час назад, Алексей сказал:

Вроде бы в общем виде КПД=(Ra-r1-r'2)/Ra, откуда видно, что чем больше приведенка при прочих равных, тем больше КПД ;)

А какой смысл для УНЧ в таком КПД?

Алексей Proficient

Алексей

Posted
Posted
3 минуты назад, sova сказал:

А потери в железе?

В звуковых трансформаторах? И сколько процентов или долей процента от общих потеть составляют потери в железе?

Алексей Proficient

Алексей

Posted
Posted
7 минут назад, KAI сказал:

А какой смысл для УНЧ в таком КПД?

А какой смысл вообще в КПД звукового трансформатора, который не на одной частоте работает, а в диапазоне скажем 20-20000Гц? На нч один, на сч другой, на вч третий... Да ещё и нагрузка постоянно меняется.

Считают для сч и на этом успокаиваются

  • Like (+1) 1
sova Local

sova

Posted
Posted
3 минуты назад, Алексей сказал:

В звуковых трансформаторах? И сколько процентов или долей процента от общих потеть составляют потери в железе?

В эл машинах макс кпд, если не путаю,  при равенстве потерь в железе и в меди.

alss Proficient

alss

Posted
Posted

КПД разный для разных сопротивлений нагрузок, для малых значение меньше.

Ктр=W/W2, т. е. любительский в отличие от научного W2/W1, Rн - сопротивление нагрузки, r1 - сопротивление первичной обмотки, r2 - сопротивление вторичной обмотки.

КПД=(Ктр^2 x Rн)/((Ктр^2 x Rн)+r1+(Ктр^2 x r2)))

  • Like (+1) 1
Buran81 Local

Buran81

Posted
Posted
1 час назад, Алексей сказал:

В звуковых трансформаторах? И сколько процентов или долей процента от общих потеть составляют потери в железе?

Про потери в железе уже говорили 100500 раз...они там значительны,особенно в SE.

Потому и стремимся выбирать хорошее железо  и не иметь избыточную длину МСЛ.

  • Like (+1) 1
Кружка Local

Кружка

Posted
Posted
4 часа назад, Buran81 сказал:

Про потери в железе уже говорили 100500 раз...они там значительны,особенно в SE.

Сколько не говори "халва" - во рту слаще не станет. Никто так и не привёл цифр на сколько изменится выходная мощность УМЗЧ при замене сердечника из HiB на ГК. Даже теоретически.

Buran81 Local

Buran81

Posted
Posted
4 часа назад, Кружка сказал:

Сколько не говори "халва" - во рту слаще не станет. Никто так и не привёл цифр на сколько изменится выходная мощность УМЗЧ при замене сердечника из HiB на ГК. Даже теоретически.

Сколько не обясняй и не показывай простейшие и ясные  расчёты ,что потери мощности в трансформаторе прямо являются потерями индуктивности  ,т.е расходами на реактивный ток, и что эта индуктивность обратно пропорциональна силе подмагничивания постоянкой и длинной МСЛ (читай обемом ,массой железа )..... Все равно разным макароведам  это все не аргументы. Ну т.е если чел.не хочет ничего понимат и принимать, то хоть небо упадёт на землю, хоть море разойдется  .... пофигу.

  • Like (+1) 1
Кружка Local

Кружка

Posted
Posted
2 часа назад, Buran81 сказал:

Все равно разным макароведам это все не аргументы.

Логично. Они слушают свои системы с ТВЗ соответствующими своим мировоззрениям и чихать хотели на чьё-то пустопорожнее теоретизирование.

  • Like (+1) 3
Buran81 Local

Buran81

Posted
Posted
7 минут назад, Кружка сказал:

Логично. Они слушают свои системы с ТВЗ соответствующими своим мировоззрениям и чихать хотели на чьё-то пустопорожнее теоретизирование.

Ну так и слушайте  дальше свои системы и свои твз.

Зачем лезть  в "пустопорожнее теоретитеоретизирование" .Задавать вопросы ,читать разных форумных теоретиков ..

Начьхать на это все с высокой колокольни... Да и делов то .

Не? :smile-09:

Сергей Б Local

Сергей Б

Posted
Posted
В 30.07.2025 в 02:49, Кружка сказал:

Сколько не говори "халва" - во рту слаще не станет. Никто так и не привёл цифр на сколько изменится выходная мощность УМЗЧ при замене сердечника из HiB на ГК. Даже теоретически.

На мой слух, да и не только на мой, тут другая проблема, изменение выходной мощности врядли кто заметит.

А звук меняется сильно, я не могу слушать скрипку ниначём кроме обычного советского железа, на нём нет звонких призвуков, которые обычно издаёт "дорогое" желзо. Видимо засчёт высокого КПД визжит как свинья.

Я сейчас брату делаю 50 герцовый преобразователь в загородный дом, 48-180/220, вот этот КПД понимаю, там торик на 4 киловатта, литий титанат и прочее. А КПД звуковых трансформаторов пытался уяснить, но не смог, по моему это маркетинговый термин, для упрощения производства - не домотано, но зато КПД 98%

  • Like (+1) 3
Sergio Proficient

Sergio

Posted
Posted
В 30.07.2025 в 11:45, Buran81 сказал:

Сколько не обясняй и не показывай простейшие и ясные  расчёты ,что потери мощности в трансформаторе прямо являются потерями индуктивности  ,т.е расходами на реактивный ток, и что эта индуктивность обратно пропорциональна силе подмагничивания постоянкой и длинной МСЛ (читай обемом ,массой железа )..... Все равно разным макароведам  это все не аргументы. Ну т.е если чел.не хочет ничего понимат и принимать, то хоть небо упадёт на землю, хоть море разойдется  .... пофигу.

Роман, МСЛ и объем, мвсса - это всё - таки нк следствие друг-друга, а потери в сердечнике большего сечения, при прочих равных, будут меньше, чем в худосочном.

Кружка Local

Кружка

Posted
Posted
19 минут назад, Сергей Б сказал:

изменение выходной мощности врядли кто заметит.

Но нам-то постоянно вещают про потери. Причем не по мелочи, а в ваттах на кг железа! Отсюда и проистекает основной вопрос: усилитель на 2а3 с выходником на 10кг сердечнике будет иметь на выходе какую-либо остаточную полезную мощность или всё в потери уйдёт? Опыт ЮМ говорит, что будет.

Buran81 Local

Buran81

Posted
Posted
19 минут назад, Sergio сказал:

Роман, МСЛ и объем, мвсса - это всё - таки нк следствие друг-друга, а потери в сердечнике большего сечения, при прочих равных, будут меньше, чем в худосочном.

Просто прикиньте какая будет индуктивность на двух тоансформаторох  пои прочтх равных ,но с разным сечением . Как думаете , почему на большем  инжуктивность становится меньше?

KAI Proficient

KAI

Posted
Posted
29 минут назад, Кружка сказал:

Но нам-то постоянно вещают про потери. Причем не по мелочи, а в ваттах на кг железа! Отсюда и проистекает основной вопрос: усилитель на 2а3 с выходником на 10кг сердечнике будет иметь на выходе какую-либо остаточную полезную мощность или всё в потери уйдёт? Опыт ЮМ говорит, что будет.

Потери в железе величина не постоянная, она зависит от магнитной индукции. Поэтому и остаётся кое-что.

Кружка Local

Кружка

Posted
Posted
2 минуты назад, KAI сказал:

Поэтому и остаётся кое-что.

Кое-что, это не ответ. Здесь технический раздел. Дайте цифры! Сколько останется у 3,5Вт_го усилителя?

Сергей Ал. Mentor

Сергей Ал.

Posted
Posted
1 час назад, KAI сказал:

Потери в железе величина не постоянная, она зависит от магнитной индукции. Поэтому и остаётся кое-что.

Это точно. Берём израильское (Eilor Magnetic) железо, например, одно из самых ходовых, М4 0,27. Потери по информации производителя 1,3 W/KG при 1,7T/50HZ (про потери при меньшей индукции производитель помалкивает). Что останется при весе сердечника 10 кг от 3,5 Вт?

У меня, к слову, был выходник примерно такого габарита на М6 Waasner (1,11W/kg при 1,5T, 1,65W/kg при 1,7T 50 HZ), неплохо работал с 6с4с (по цифрам сейчас точно не скажу, но до динамиков 3 Вт как-то добирались). И с полосой было всё нормально.

  • Thanks (+1) 1
Сергей Б Local

Сергей Б

Posted
Posted

Я не сторонник макаровских габаритов, но в чём то с ним согласен - чем больше железа, тем меньше плавает индуктивность в рабочем диапазоне. Как следствие, меньше изменяктся АЧХ, особенно в НЧ регистре, и гармоники отсеиваются (фильтруются лучше). Ноне слушаю Патрицию Барбер, на киловаттных ОСМах, с 5000 витков первички, индуктивность за 90 Генри, и еёйный позорный голос вполне можно слушать, и  музыка у ей конечно шикарная.

К тому же, все повально бьются с межобмоточной (межвитковой ) ёмкостью, мол режет высокие.

Таки да, режет. Но никто нигде не написал о том, что эта ёмкость не даёт разбегаться фазам, звук становится слитным, масштабным, без артефактов, да, там вполне может быть 13-14 килогерц, вместо 200, но сцуко, звучит.

  • Thanks (+1) 1
Ollleg Mentor

Ollleg

Posted
Posted

Извечный вопрос : " Быть или не быть?"

Вы его до конца дней своих готовы обсуждать? Ну скучно же! Есть приверженцы одной концепции, есть другой. Каждый при своём и успокоились, никто другому ничего не докажет.

Всё? Все остальные темы иссякли? Вы уверены, что это 42 страницы ещё интересно кому то читать?????

:smile-03:

Buran81 Local

Buran81

Posted
Posted
4 часа назад, Ollleg сказал:



Всё? Все остальные темы иссякли? Вы уверены, что это 42 страницы ещё интересно кому то читать?????

:smile-03:

А если серьёзно,  то действительно не понятно почему надо обяснять и доказывать простые вещи,которые написаны в любом каталоге ,любого производителя транс.железа.
