Buran81 Local

Buran81

Posted
Posted
34 минуты назад, Xрюн222 сказал:

Ну дык, ждëм экспертов! Надеюсь, "обясниш" всë на раз-два?

А что , кто то знает что поляк собирает?

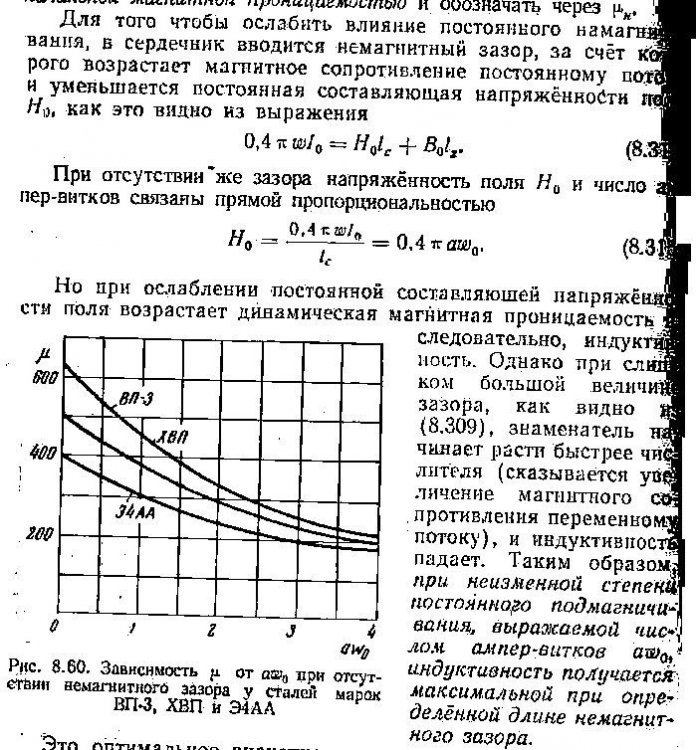

Или надо 100500 раз  обяснять ,что размеры трансформатора  напрямую связаны с вых.мощностью.,частотой,током подмагничивания и т.д

"Если такое надо обяснять, то обяснять уже ничего не надо"(С.)

  • Replies 1.3k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Делать нечего и вот решил выложить.   Просто посмотреть. -----------------------------    Хватит, запутался. И что интересно, мотал без станка.

Magnetron
Magnetron

Добавлю несколько фото процесса.

ДимДимыч
ДимДимыч

Выходник для 211(4242). Железо Ш40*70, без перемычек ШнаШ, горячекатаное.  Точно такой же типоразмер у EI 120 немецкого м6. Ra=16k/8 Ом; Ток=70мА, мах 90мА. Мощность 20Вт(20гц)  0,48Тл.

Posted Images

Rezvoy Local

Rezvoy

Posted
Posted
3 часа назад, Кружка сказал:

Подробностей не знаю, но сильно сомневаюсь, чтобы с лампы пытались выжать все возможное. Даже ГУ-48 не встречал, чтобы на максимум рассеиваемой кто-нибудь пользовал.

Пойдёт.

Меньше 2кВ на ГМ100 - кулинарный нонсенс. А на 2Кв можно либо смещение 0В и в А2, либо -50В и получить свои 30-40Вт в А1. Вот в последнем режиме потянет.

  • Smile 1
Buran81 Local

Buran81

Posted
Posted
59 минут назад, Rezvoy сказал:

Меньше 2кВ на ГМ100 - кулинарный нонсенс. А на 2Кв можно либо смещение 0В и в А2, либо -50В и получить свои 30-40Вт в А1. Вот в последнем режиме потянет.

40Ватт, 30Гц . 2Квольта ,150мА ток . 40см.кв 2000витков с большим запасом.

Думаешь у поляка трансформатор меньше и по сечение и по виткам?

Rezvoy Local

Rezvoy

Posted
Posted
43 минуты назад, Buran81 сказал:

40Ватт, 30Гц . 2Квольта ,150мА ток . 40см.кв 2000витков с большим запасом.

Думаешь у поляка трансформатор меньше и по сечение и по виткам?

Блин, ну при чем тут сечение! TL304 просит 1200В, а не 2кВ!  Ты на 2кВ плюс амплитуда сигнала делал что-то? ... Сомневаюсь...

Rezvoy Local

Rezvoy

Posted
Posted
5 часов назад, ДимДимыч сказал:

Под ГМ100 нужно мотать спецвыходники, а не маяться такой опасностью.

Безалаберные польские мужики.







Привет! Твой SE транс? Я то РР считал для тебя. На какое напряжение делал, если твой?

Buran81 Local

Buran81

Posted
Posted
15 минут назад, Rezvoy сказал:

Блин, ну при чем тут сечение! TL304 просит 1200В, а не 2кВ!  Ты на 2кВ плюс амплитуда сигнала делал что-то? ... Сомневаюсь...

Какая разница что там просится? А ты откуда знаешь что там человек собирает? Ты с ним на связи? Может он там на 5 ватт ,как Макаров ,бандуру конструирует!

Написал:  40ватт  2Квольта -50смещение. Я тебе говорю что надо 40см.кв и 2000 витков.Думаешь  там этого нет?

Rezvoy Local

Rezvoy

Posted
Posted

Я понимаю  - русский не родной и ТОЭ не учил, поэтому, ладно, поясню: речь об электрической прочности изоляции. 1кВ и 2 кВ двебольшие разницы.

Buran81 Local

Buran81

Posted
Posted
50 минут назад, Rezvoy сказал:

Я понимаю  - русский не родной и ТОЭ не учил, поэтому, ладно, поясню: речь об электрической прочности изоляции. 1кВ и 2 кВ двебольшие разницы.

Ну если мотать на туалетной бумаге, то и разницы не будет

  • Hmm... (-1) 1
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted
1 час назад, Rezvoy сказал:

Привет! Твой SE транс? Я то РР считал для тебя. На какое напряжение делал, если твой?

Транс мой.

  Ничего уже не помню.

А записи пропали.

Вернее я их(мои рисунки) отправил в корзину, когда сильно болел.

Кружка Local

Кружка

Posted
Posted
1 час назад, Rezvoy сказал:

SE транс?

Если я не путаю:

Секций 4к3.    Железо Ш40*100 ( EI 160)    S=40кв*см   Вес 15кг
Первичка 4295 вит, сопр=222 Ом.
Вторичка 148+52 вит
Ra=7,4....7,8 к/ 8.....16 Ом.
КПД=92.....93,5 %
L=64Гн(А4-М2 4В 50гц),
Ток мах=140...150мА.
Ачх= 24кГц....-2дб  (вторичка заземлена).

Rezvoy Local

Rezvoy

Posted
Posted

По железу я увидел. В, общем, как у Николая из Новошахтинска - от киловатной лампы - 50 Вт. Это если до 2,5кВ задрать анодное у ГУ100. И не дай бог поиметь сброс нагрузки - может и обойдётся, но если будет возбуд по ВЧ... :smile-07:

  • Like (+1) 1
  • 4 weeks later...
Илья Александрович Proficient

Илья Александрович

Posted
Posted

Может кто-то подсказать, трансформаторы ТВТ 24 от г3-33 можно использовать для хорошего усилителя или не годятся? Конечно вопрос странновато звучит, понимаю, но если допустим их сравнить с многим известными твз от прибоя, ТВТ 24 можно считать лучше? или лучше-лучше? Стоит ли пытаться на них сделать приличный тетродный двухтакт.

Алекс Proficient

Алекс

Posted
Posted
В 08.05.2024 в 23:52, Кружка сказал:

По вч как то непонятно, на 30кГц маленькая неравномерность, пару пичков, и далее до 400кГц..-3дб.

  ёмкость на вторичке висит и заземлена она? 400кГц разом сдует:preved:

  • 3 weeks later...
Алекс Proficient

Алекс

Posted
Posted
В 27.03.2025 в 14:13, Кружка сказал:

Если я не путаю:

Секций 4к3.    Железо Ш40*100 ( EI 160)    S=40кв*см   Вес 15кг
Первичка 4295 вит, сопр=222 Ом.
Вторичка 148+52 вит
Ra=7,4....7,8 к/ 8.....16 Ом.
КПД=92.....93,5 %
L=64Гн(А4-М2 4В 50гц),
Ток мах=140...150мА.
Ачх= 24кГц....-2дб  (вторичка заземлена).

Прям под носом и только заметил))

Сейчас сделал пробную катушку на Ш40(30кв.см.) окно 30х120, вес 16.5кг!!! первичка 4300 сопр. 180 ом, к.тр. 40.6, ток 100ма, ачх 30кГц при контакте с землёй и 37кГц без контакта. Раньше на Е170 было хуже 29 с контактом и аж 46кГц без него. На 4п1л -0.5дб на 3.5гц, сам в шоке:smile-17:

 P.S.   Не помнишь сколько без земли по ВЧ?



  • Like (+1) 1
Алекс Proficient

Алекс

Posted
Posted

Хорошая тема :smile-12:

Мне правда пока рано говорить, как будет себя вести транс с ГМ-70, но уже сейчас ясно, нужен новый МКТ с глубоким погружением, что будет, что будет)))



Алекс Proficient

Алекс

Posted
Posted

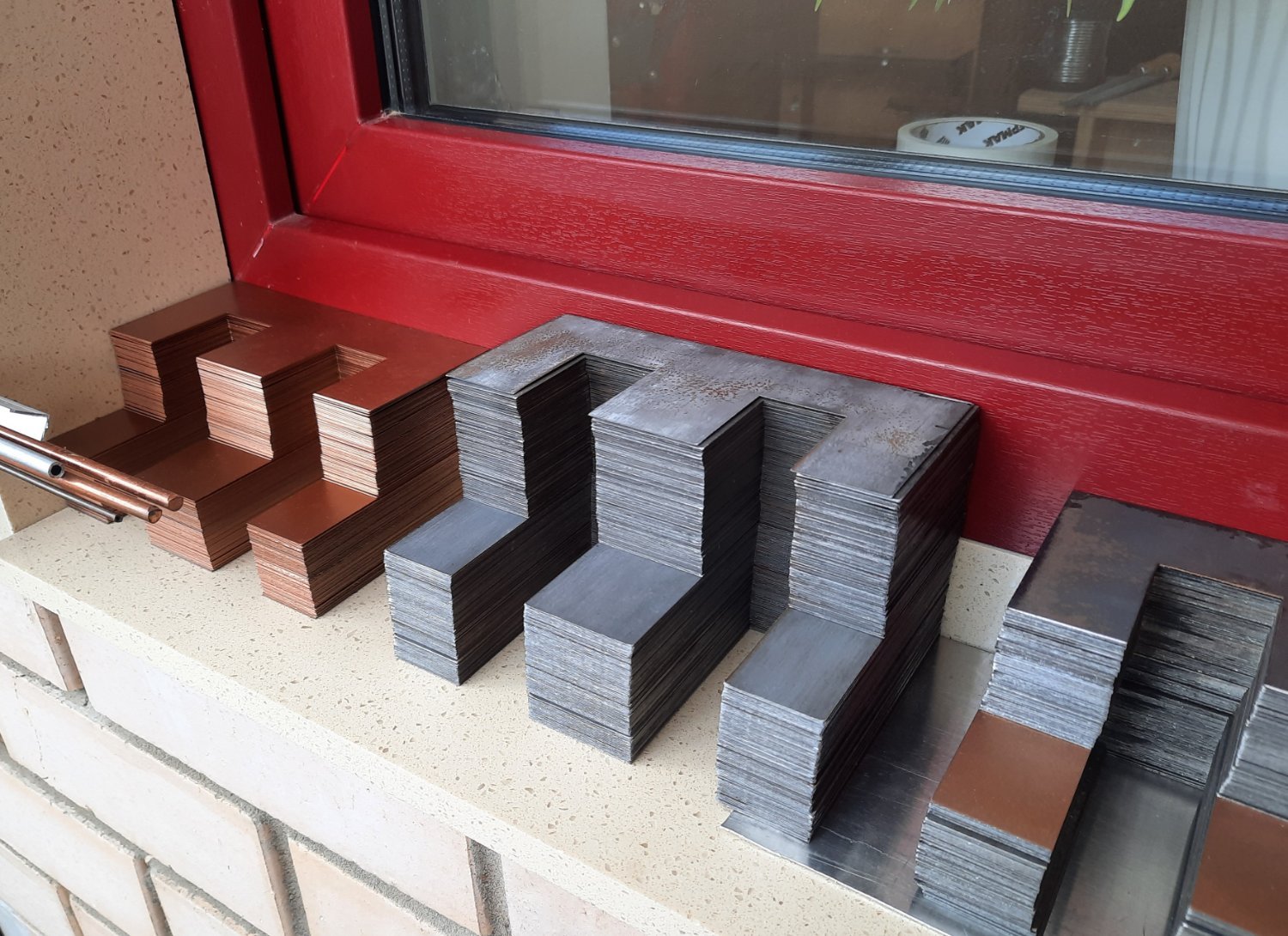

Пока что идёт процесс покраски ГК железа, холодному и окалины за глаза. Так что покрашены будут не все)))


BAA Master

BAA

Posted
Posted

Фосфатирование никто не отменял. В порошковых обязятельная операция.

  • Hmm... (-1) 1
Buran81 Local

Buran81

Posted
Posted
10 часов назад, Алекс сказал:

Хорошая тема :smile-12:

Мне правда пока рано говорить, как будет себя вести транс с ГМ-70, но уже сейчас ясно, нужен новый МКТ с глубоким погружением, что будет, что будет)))



Алекс,тебе бы  ещё  научится делать Трансформаторы под Лампы, а не наоборот. Вообще бы класс был:smile-34:

Алекс Proficient

Алекс

Posted
Posted
57 минут назад, Buran81 сказал:

Алекс,тебе бы  ещё  научится делать Трансформаторы под Лампы, а не наоборот. Вообще бы класс был:smile-34:

Уже скоро, клуб 3000 витков закрыл навсегда, да здравствует четвёртая тысяча.

  • Smile 1
