Илья Александрович Proficient

Илья Александрович

Posted
Posted

Я когда мотал силовик для унч на железе 270-го то из 2х пар подков выбирал самые тихие, сперва они были нагреты феном и обильно намазаны эпоксидкой, она прям впитывась в пустоты между железом, клей старый там обычно хрупкий.

Так что сделайте как советует ВАА, ну или если без ацетона феном можно нагреть и она хорошо зайте туда, или клеем бф 2 еще можно, потом зажать, как высохнет что сверху шкуркой, если железо будет не ровное то расстилаем лист наждака на ровной повеихности и елозим, а можно и вибромашинкой, но внимательно, она склонна зализывать углы.

  • Replies 1.3k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Делать нечего и вот решил выложить.   Просто посмотреть. -----------------------------    Хватит, запутался. И что интересно, мотал без станка.

Magnetron
Magnetron

Добавлю несколько фото процесса.

ДимДимыч
ДимДимыч

Выходник для 211(4242). Железо Ш40*70, без перемычек ШнаШ, горячекатаное.  Точно такой же типоразмер у EI 120 немецкого м6. Ra=16k/8 Ом; Ток=70мА, мах 90мА. Мощность 20Вт(20гц)  0,48Тл.

Posted Images

Beorn Newbie

Beorn

Posted
Posted

С клеями я намудохался с ТС-180, какими только клеями не клеил, всё равно расслаивались. Шлифовать торцы лучше не шкуркой, а абразивным кругом сжав пластины по всем осям максимально, т. к. после расслоения неровности очень большие и шкуркой вывести сложно. На заводе при изготовлении используют клей или нет? Там сначала наматывают ленту, а после её режут, почему после этого сердечник не расслаивается? Возможно там намотка при высокой температуре?

  • 2 weeks later...
Beorn Newbie

Beorn

Posted
Posted

Замочил сначала на ночь в 88 клее в бане, а затем станочные тиски и струбцина до высыхания опять же в жаркой бане. Гуд почти исчез.

Magnetron Enthusiast

Magnetron

Posted
Posted

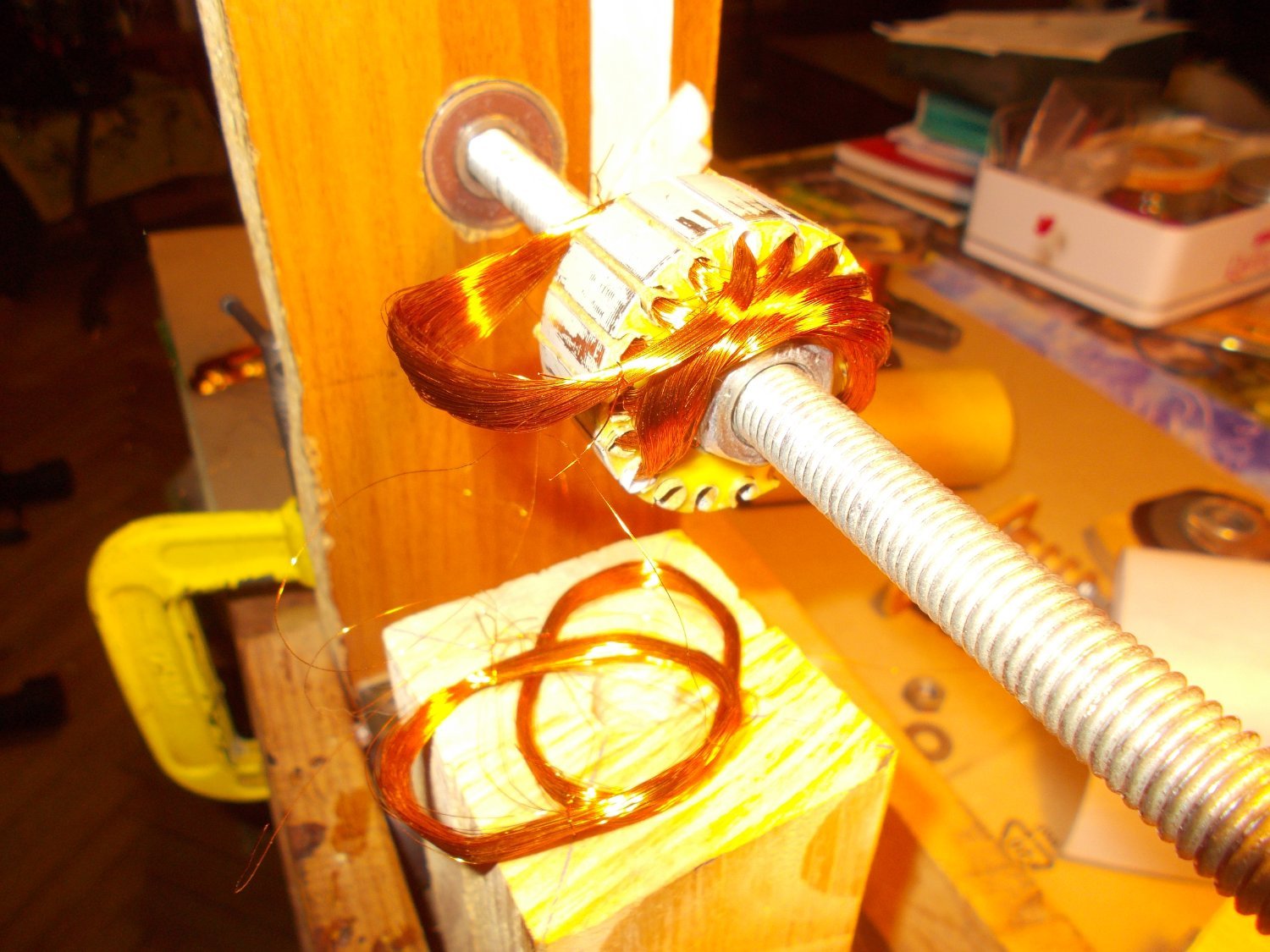

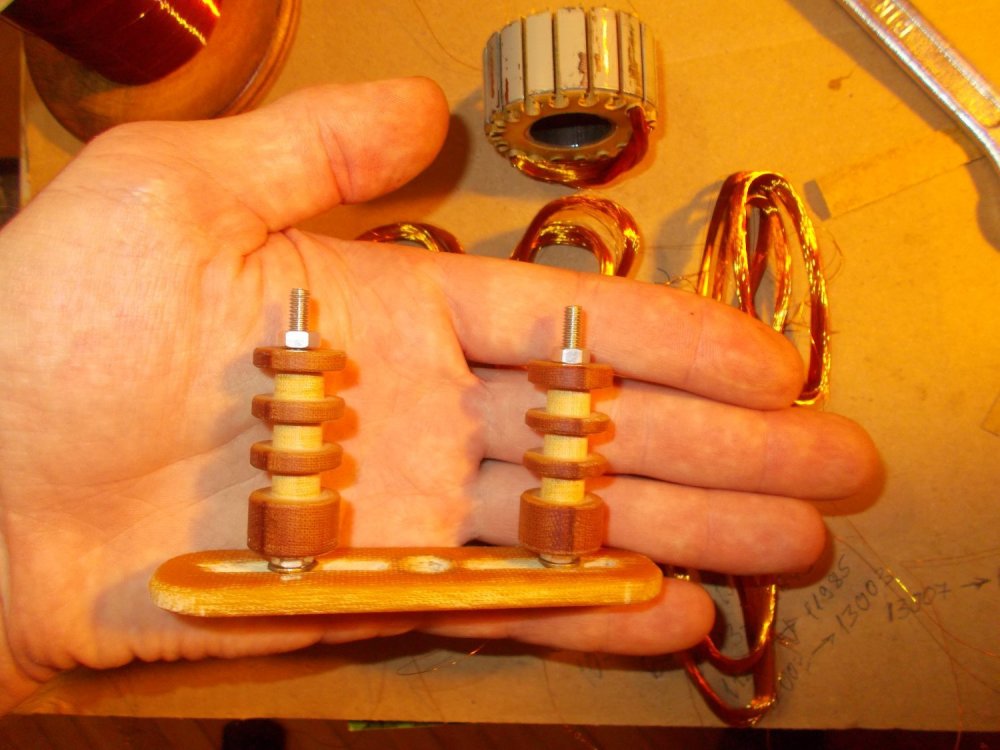

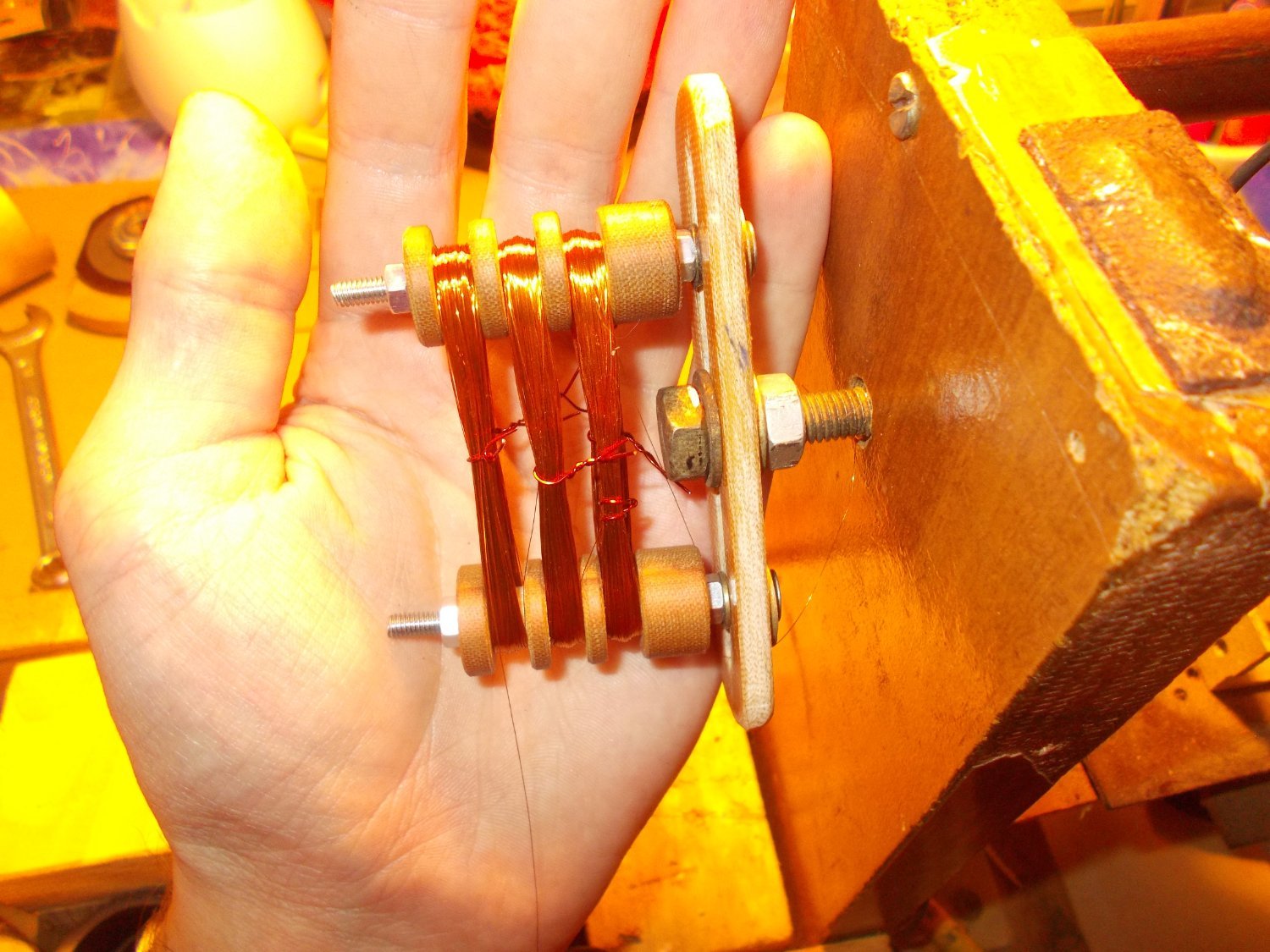

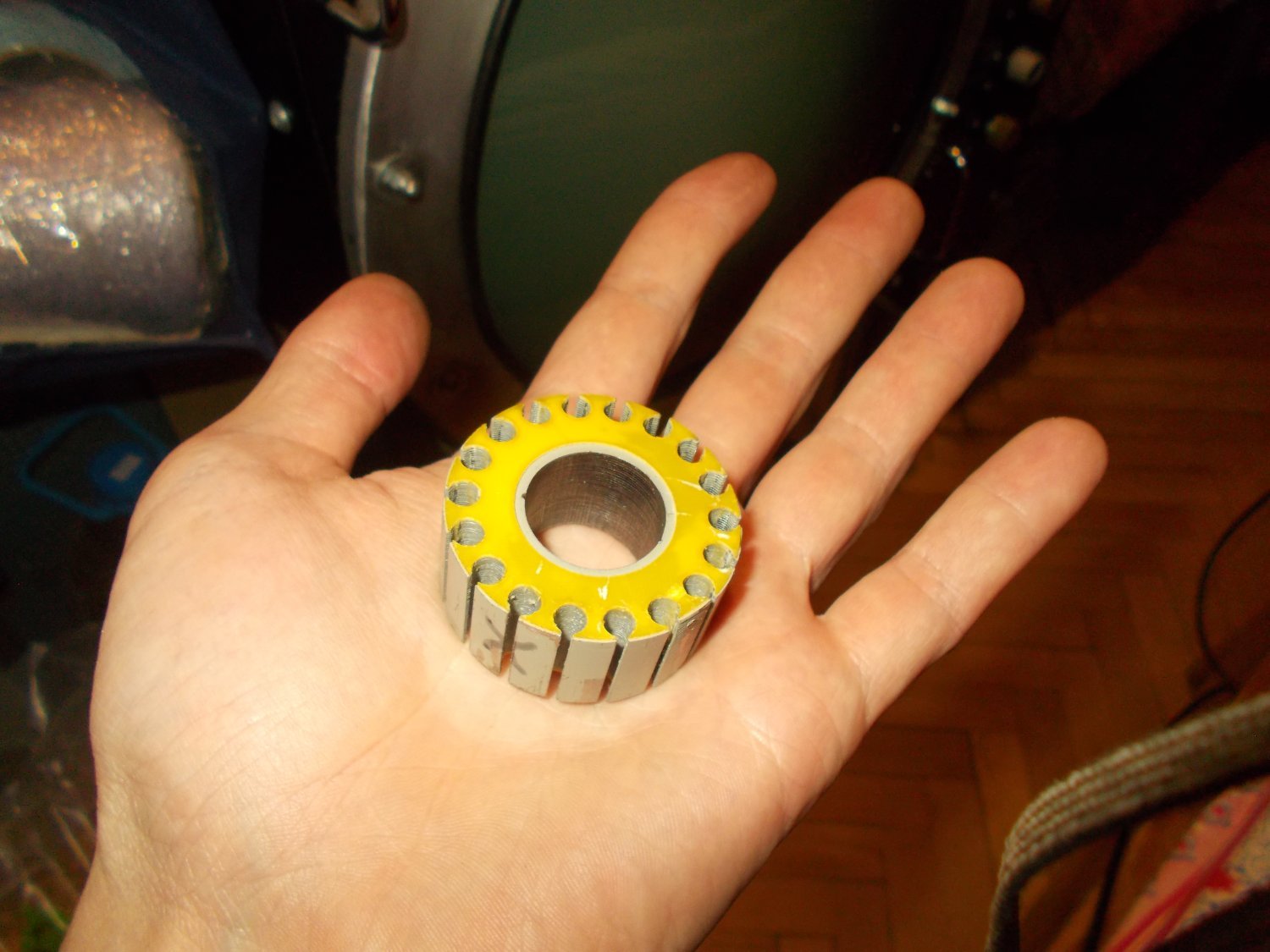

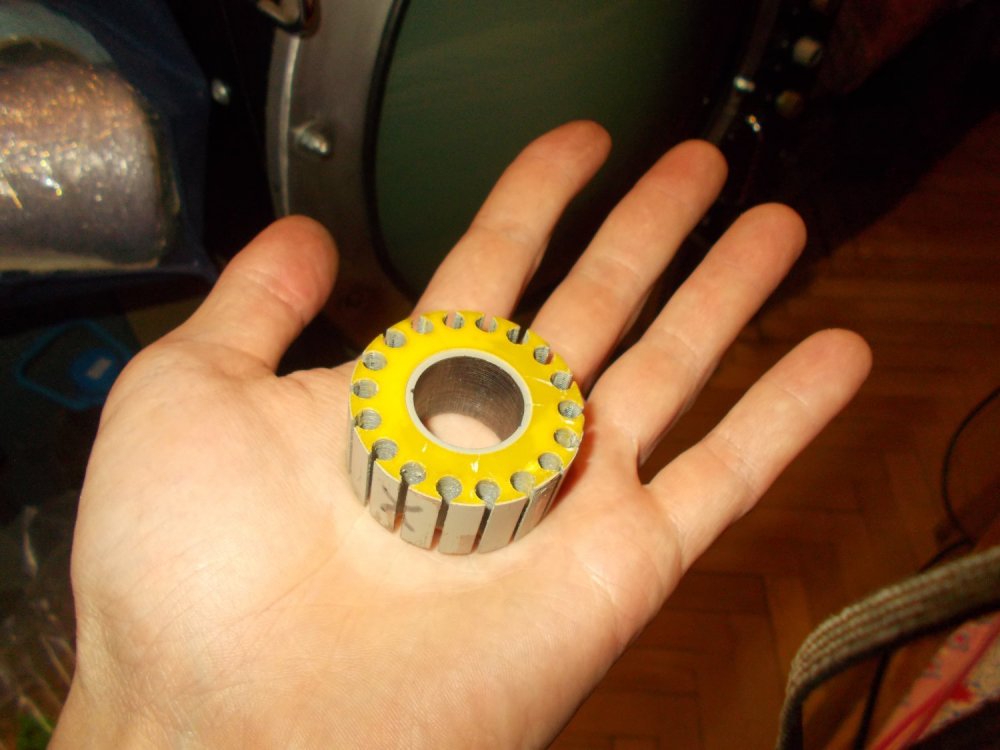

Не совсем в тему, так как это не трансформатор, но все же моточное изделие. Задача со звездочкой: вмотать вот в ЭТО трехфазную 2х слойную обмотку на 3000 об\мин. Это статор электродвигателя вентилятора 1.25ЭВ2.8, которые я собрался применять в своем усилителе на ГУ46. Вентиляторы эти стоят дурных денег, а у меня скопилось несколько штук нерабочих, а рабочий лежит только один, как оказалось. Так как я несколько лет работал на предприятии по ремонту-перемотке электродвигателей и трансформаторов, то из спортивного интереса решил попробовать. Получится -- будет сэкономлена куча денег.  Каждая фаза обмотки состоит из 6 секций по 250 витков проводом 0.1мм... Завтра надо изваять миниатюрную намоточную оснастку. Смотрю я на этот статор и на ещё более крошечные моторчики-сельсины-вращающиеся трансформаторы авиационного назначения и думаю, а как их мотали?

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
2 hours ago, Magnetron said:

Смотрю я на этот статор и на ещё более крошечные моторчики-сельсины-вращающиеся трансформаторы авиационного назначения и думаю, а как их мотали?

По сравнению с головкой звукоснимателя - очень просто. У друганов с "Оборудования ЛА" был курс "Микромашины". Полый ротор - полный восторг. Картинка из инета.756.thumb.jpg.4e8a44c8323839c96b4793b9a05e2c3a.jpg

Magnetron Enthusiast

Magnetron

Posted
Posted

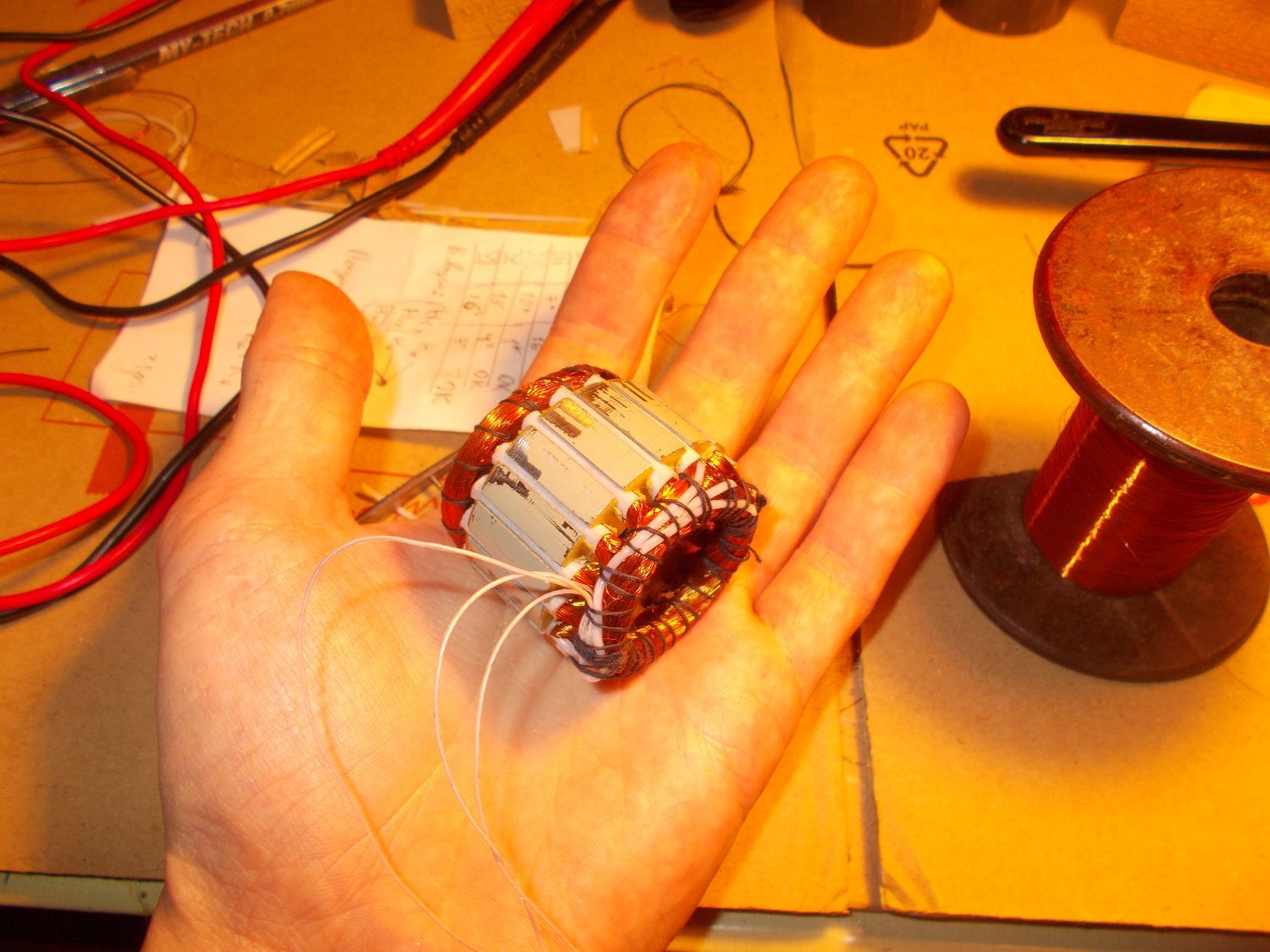

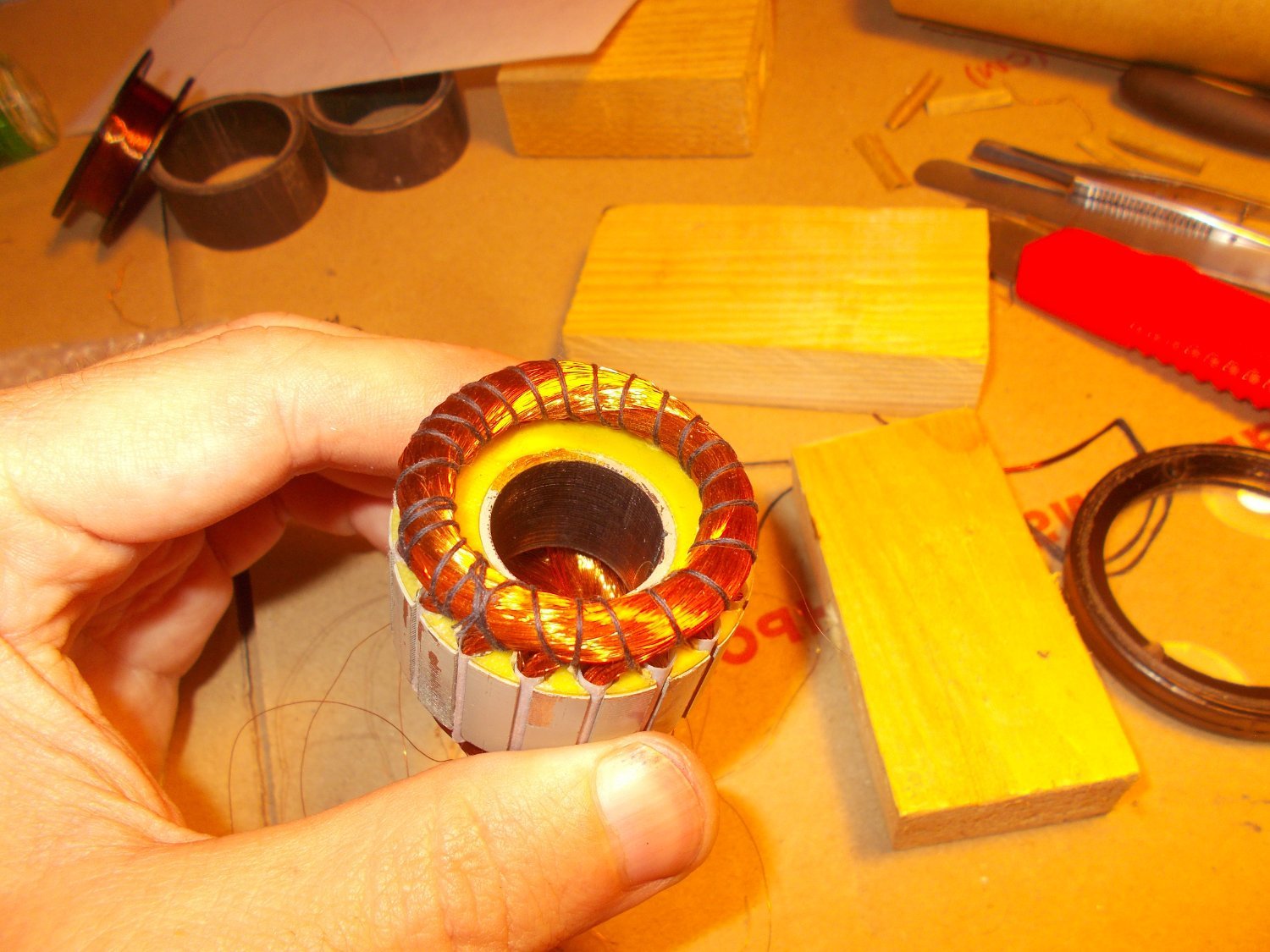

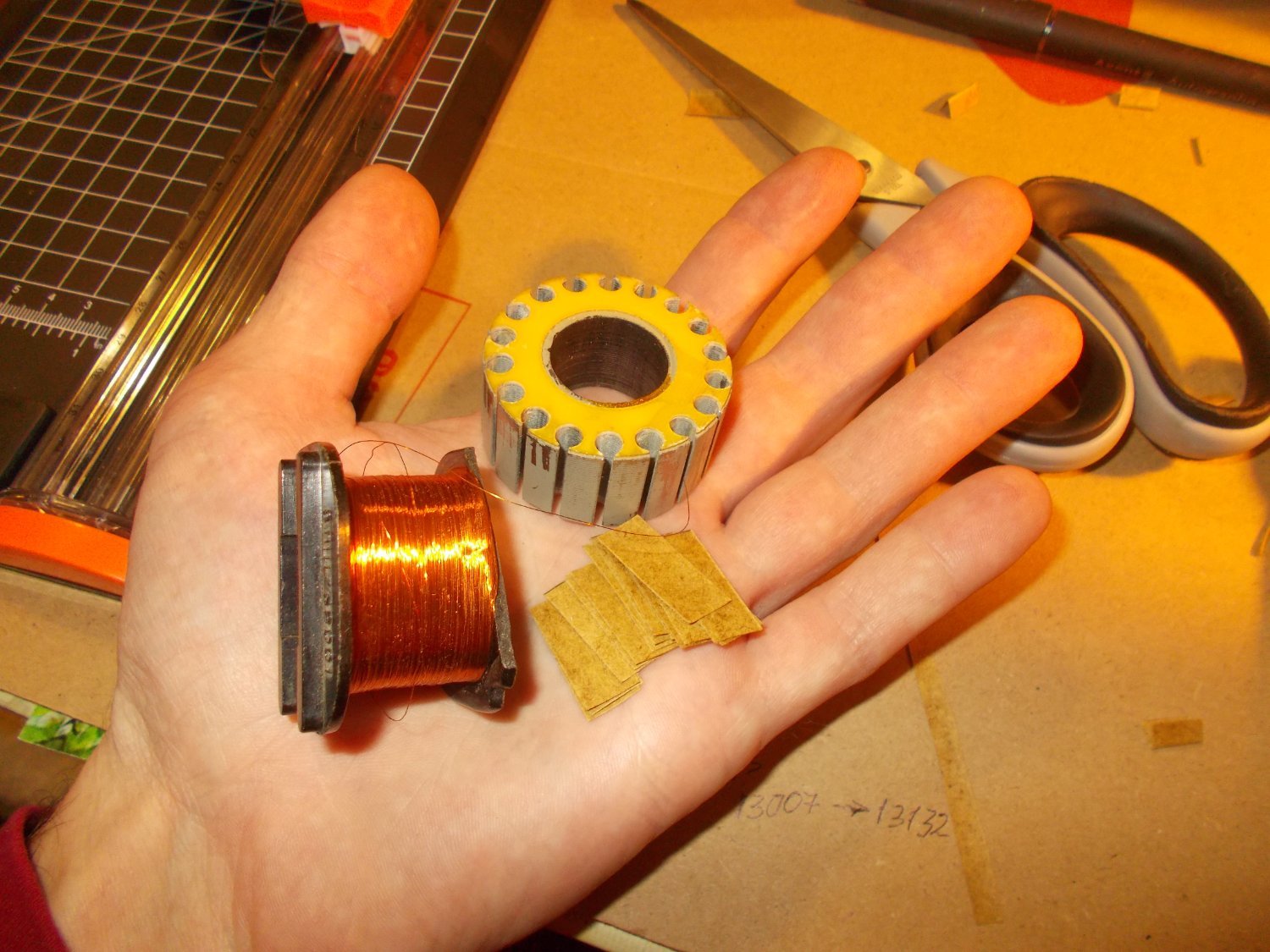

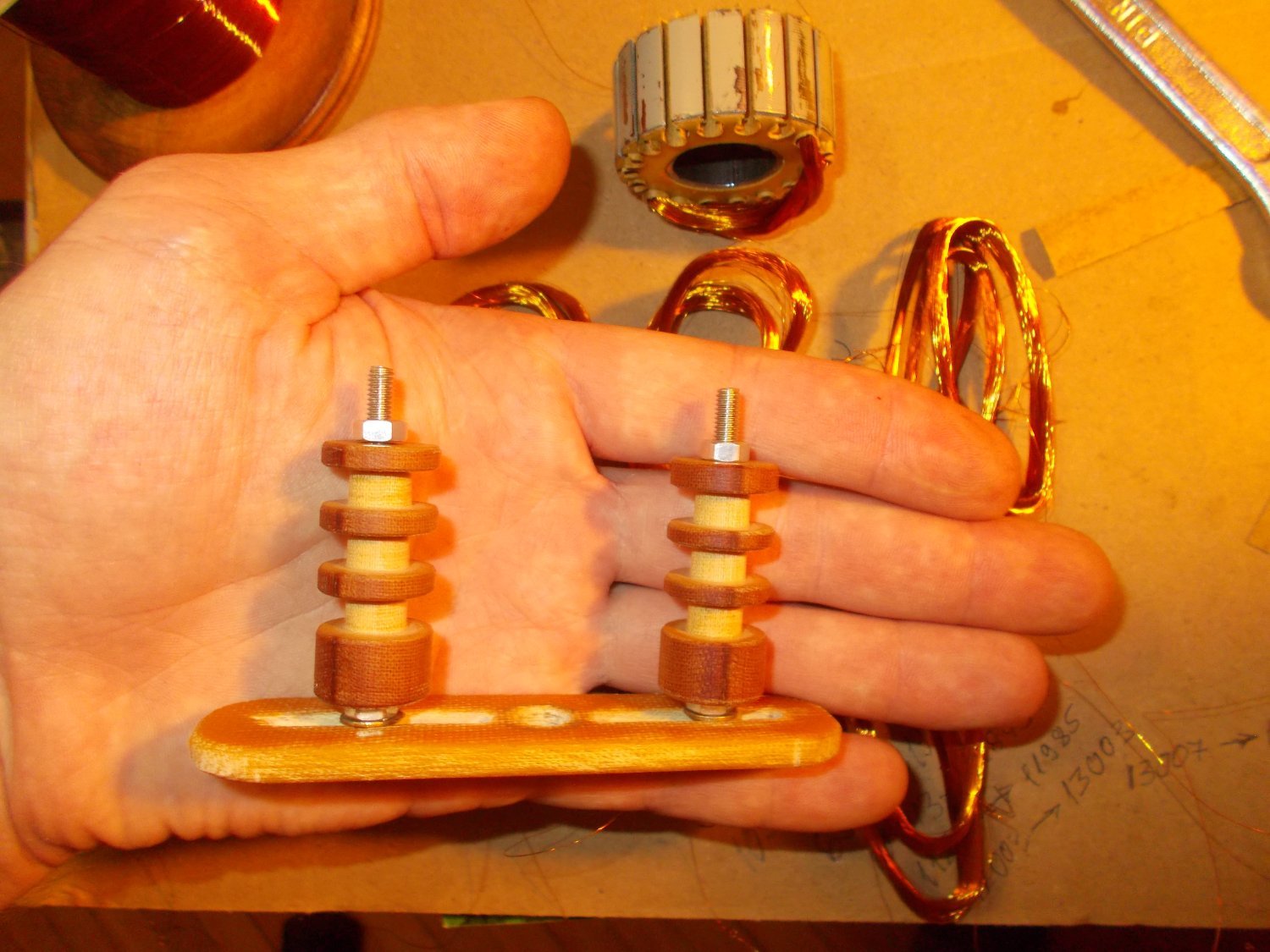

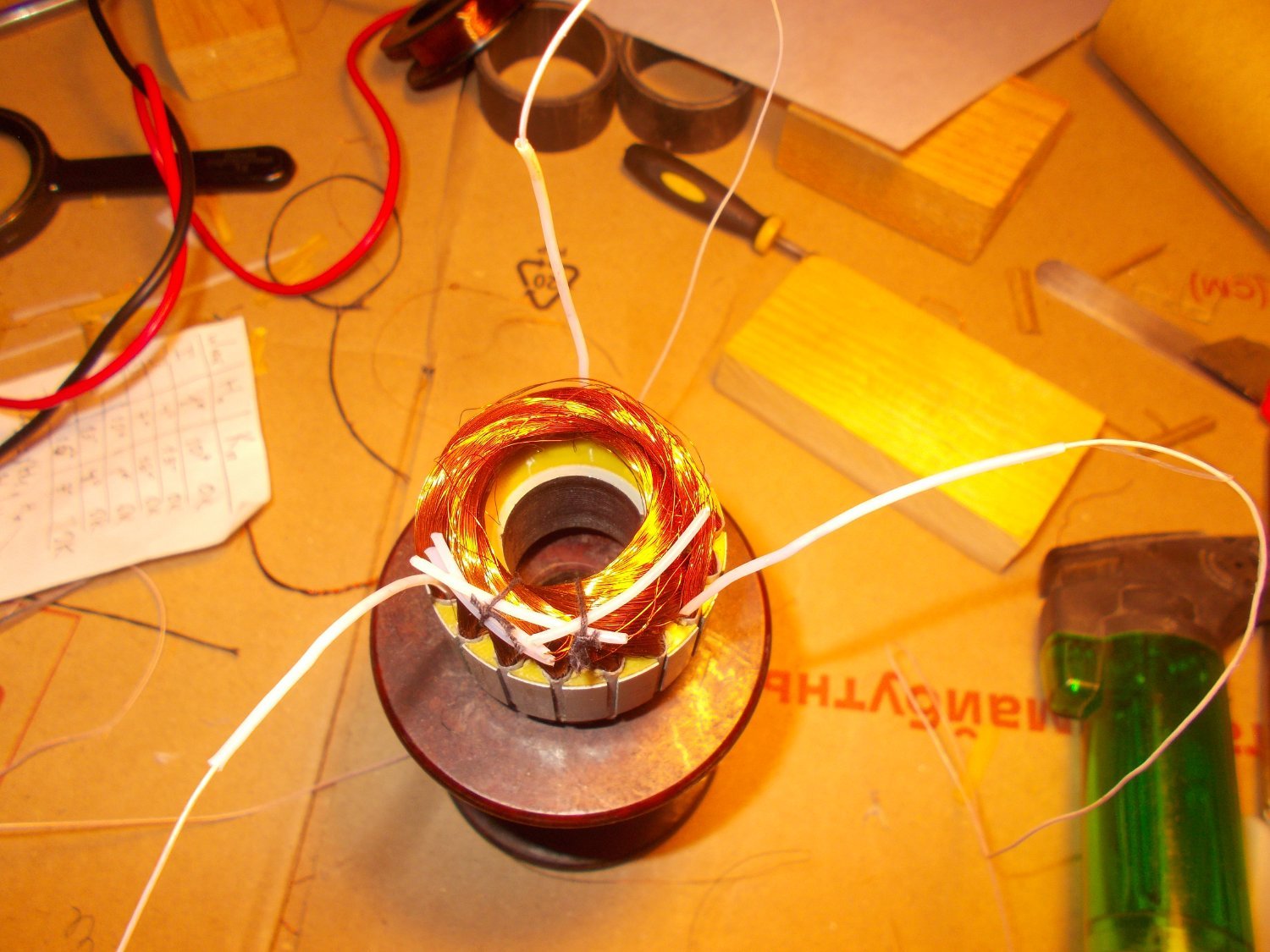

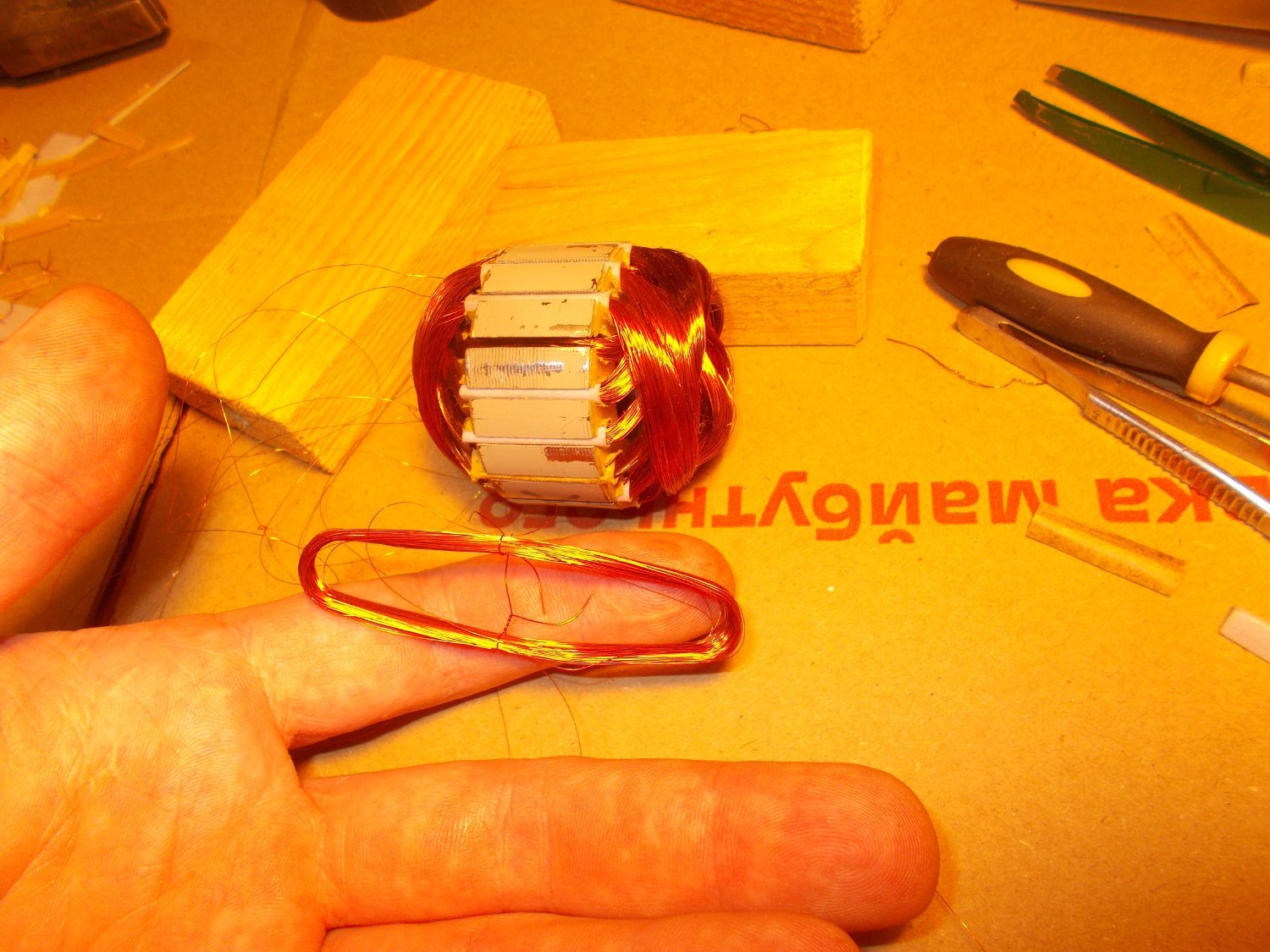

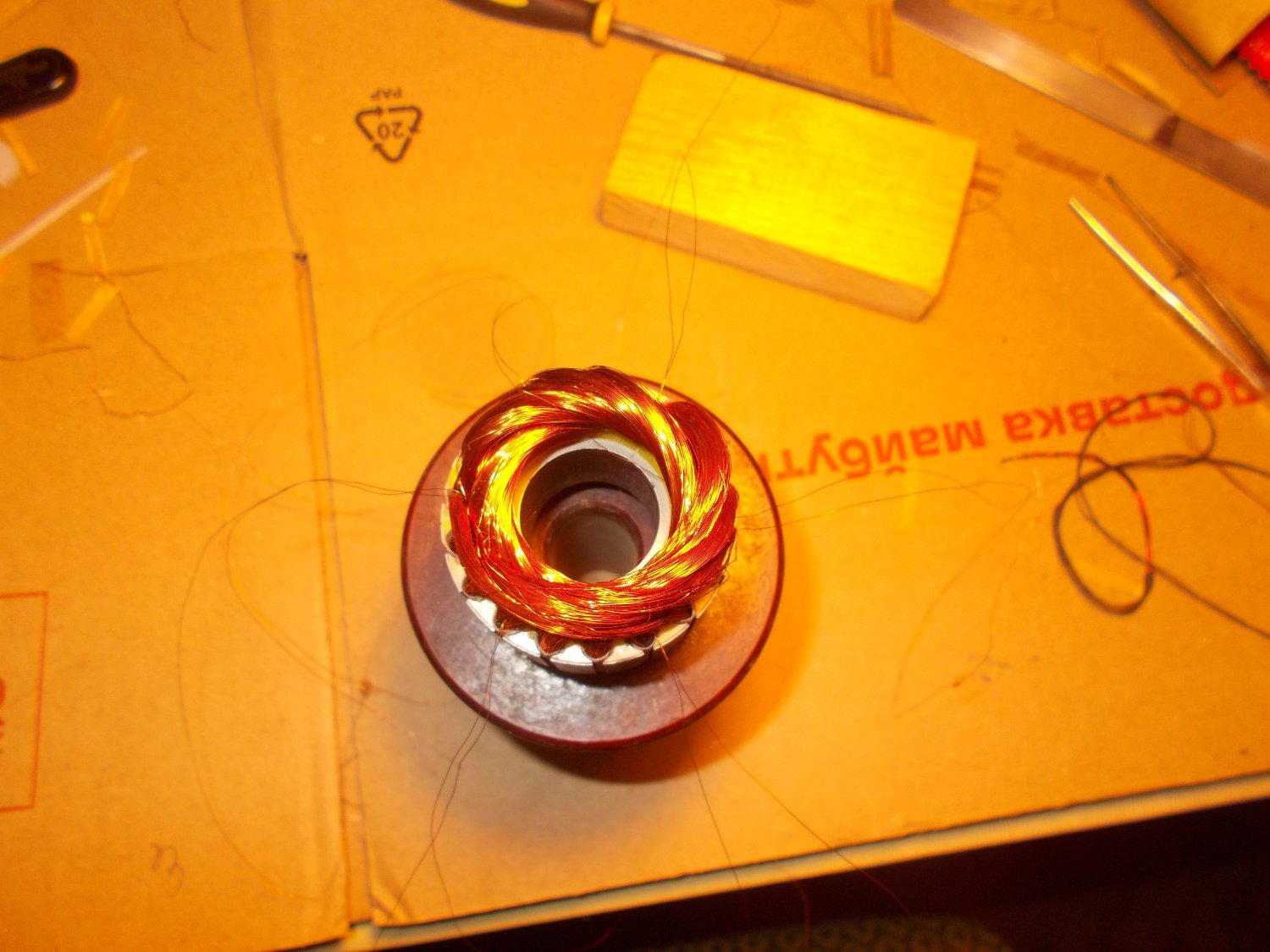

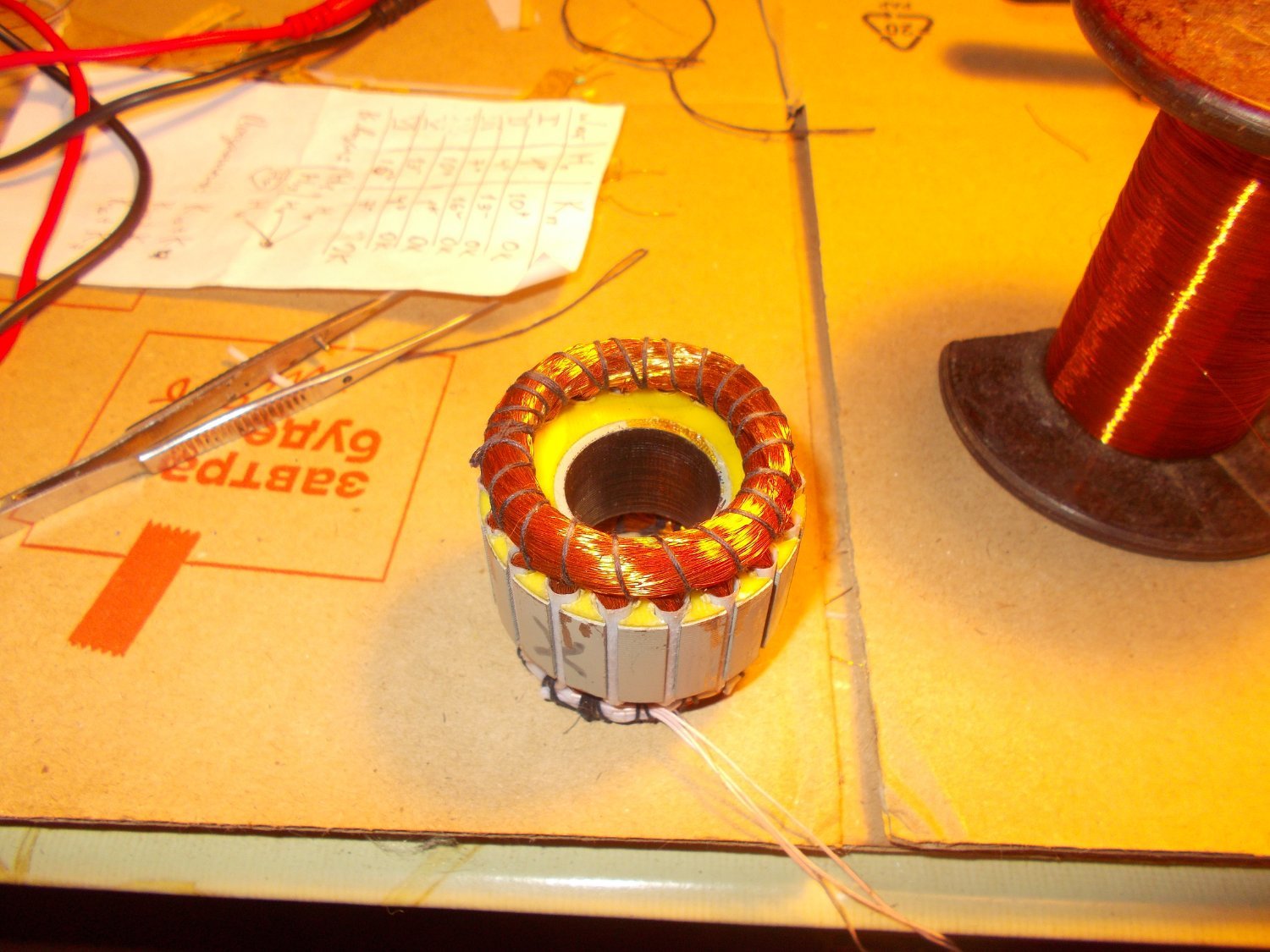

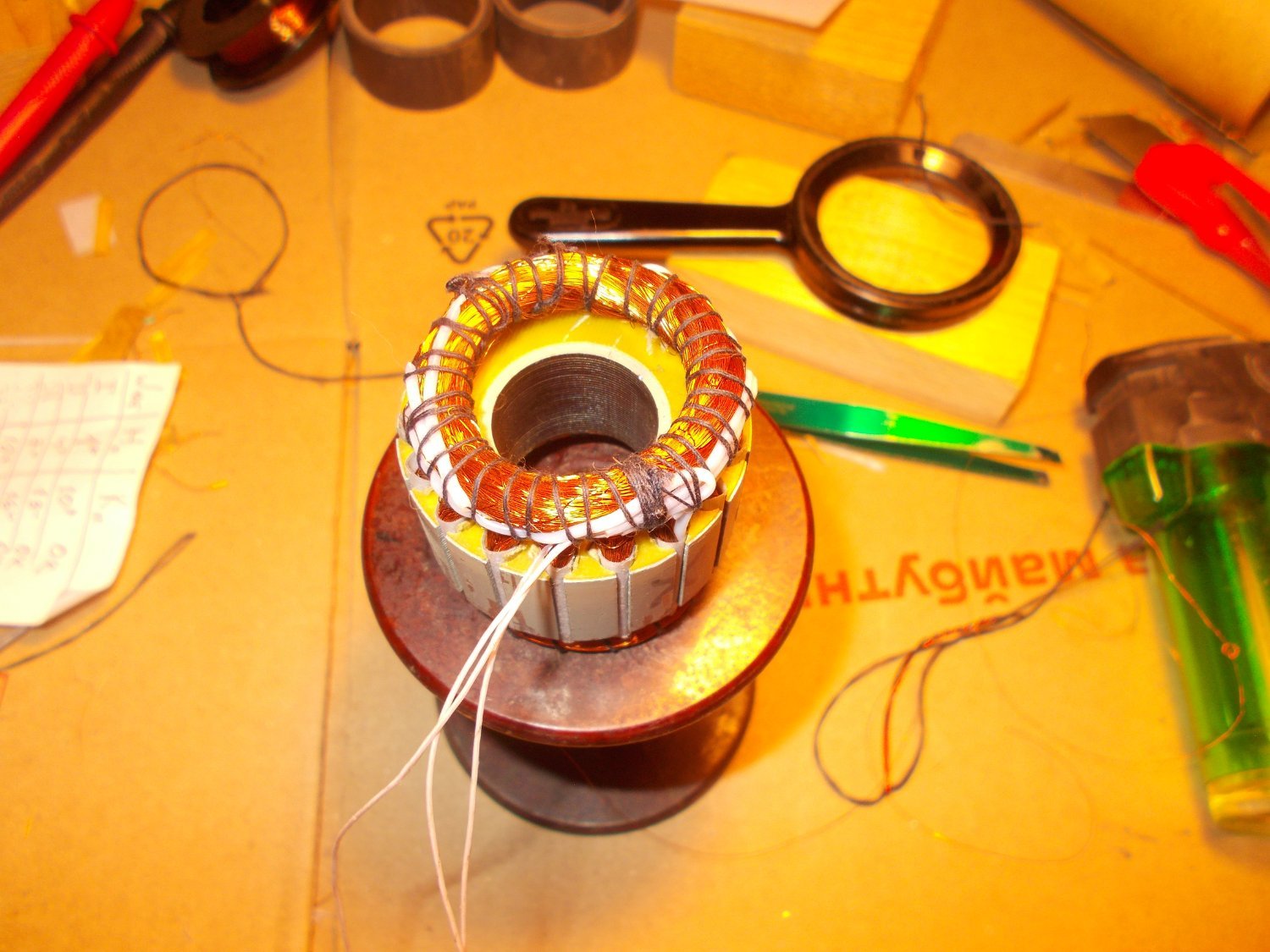

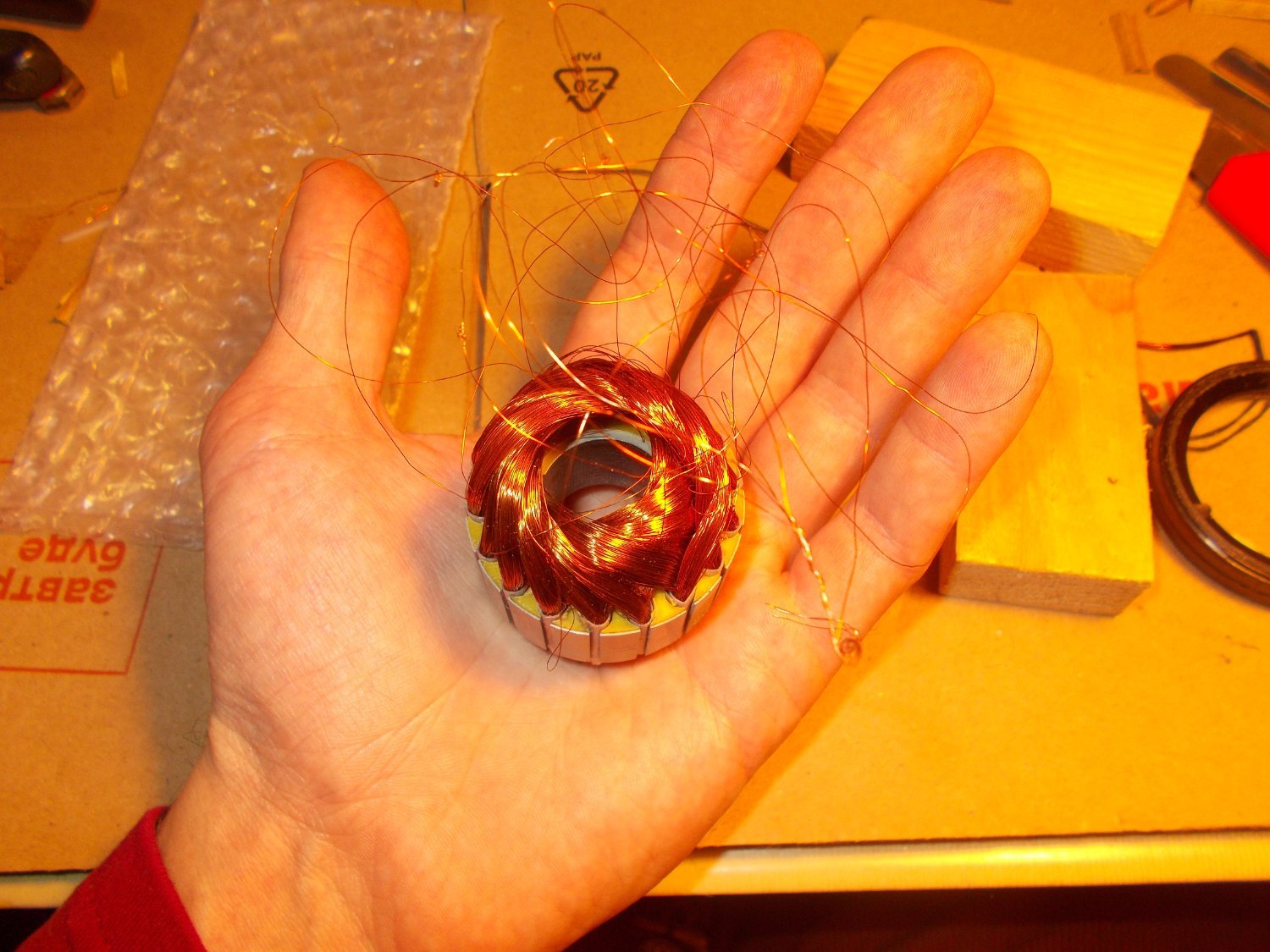

Оххх, таки намотал его. Все выходные намучался с ним. Раза три при всыпке секций обмотки рвался провод, приходилось переделывать.

DSCN0880.thumb.JPG.68831e8db1a8a343278df6db106a21aa.JPGDSCN0881.thumb.JPG.a451386ab7542d8d161ab1afe3257545.JPGDSCN0883.thumb.JPG.352f7586c0929039dd2848d7ec921782.JPG

  • Like (+1) 3
  • Thanks (+1) 1
Ollleg Mentor

Ollleg

Posted
Posted
53 минуты назад, Magnetron сказал:

Оххх, таки намотал его

Это искусство, сродни подковать блоху....:smile-29:

Sergio Proficient

Sergio

Posted
Posted

Коллеги, у кого есть намоточные данные силового трансформатора от лампового трансляционного усилителя у100бу4.2 ?

alss Local

alss

Posted
Posted
3 часа назад, Sergio сказал:

Коллеги, у кого есть намоточные данные силового трансформатора от лампового трансляционного усилителя у100бу4.2 ?

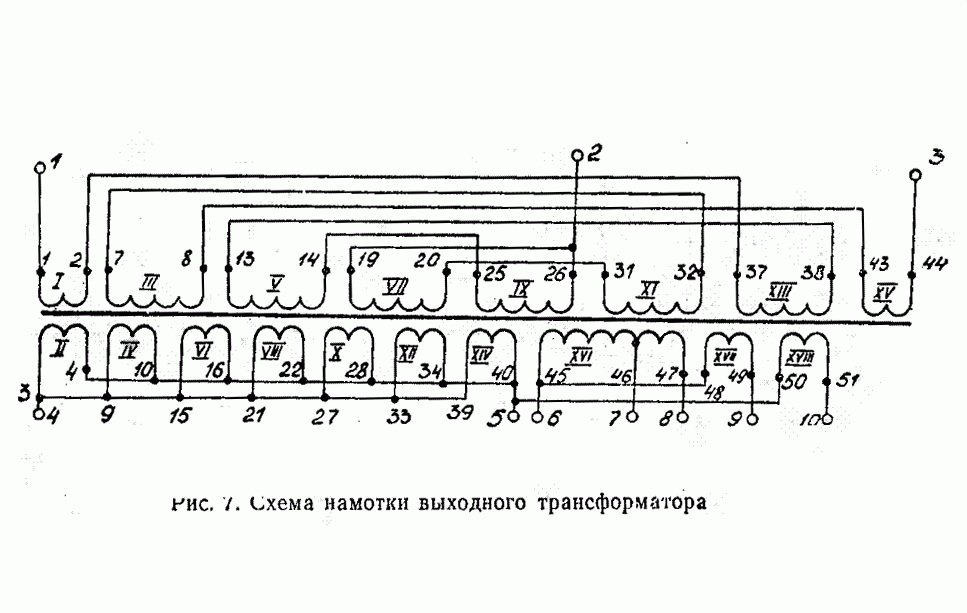

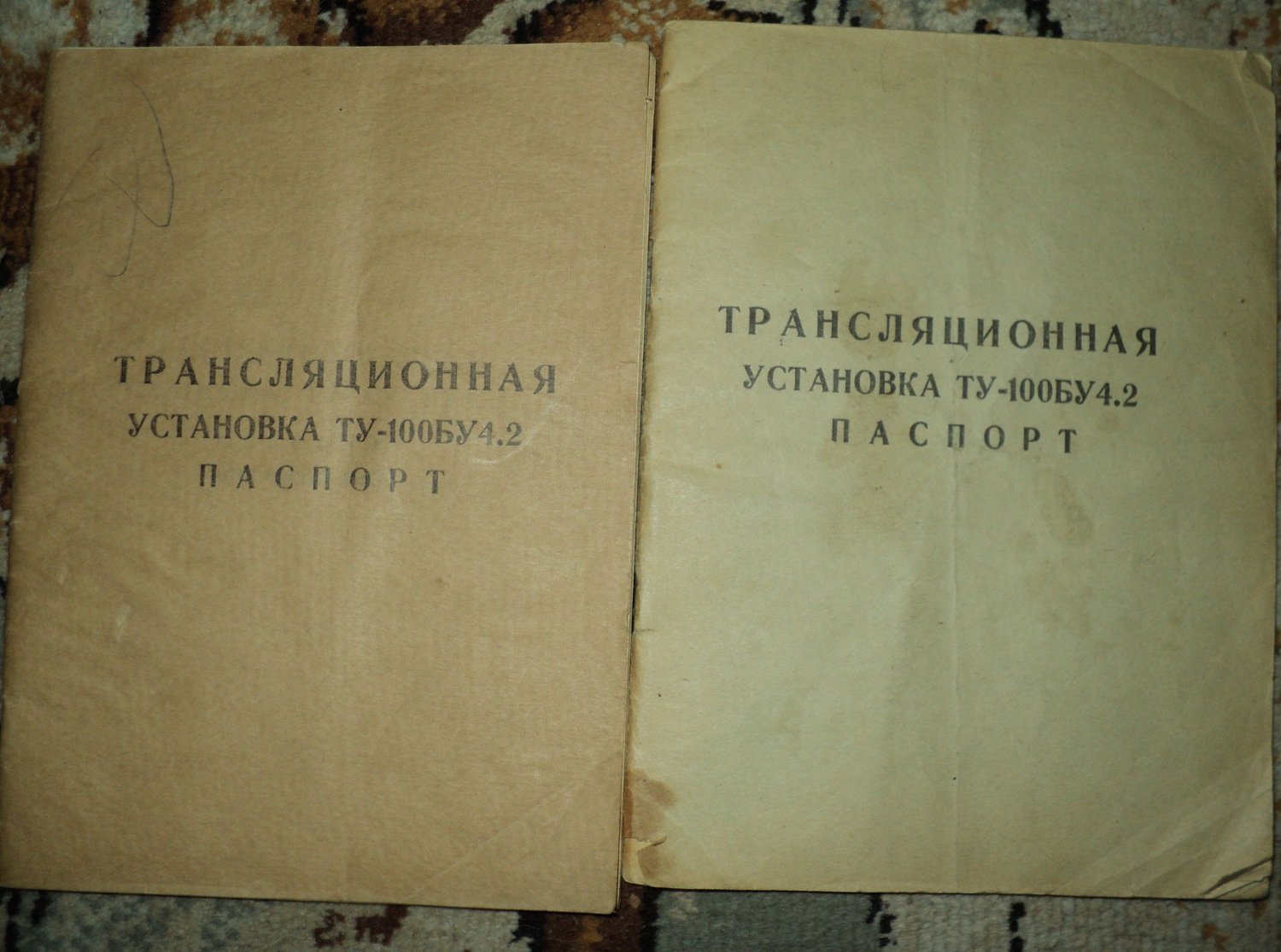

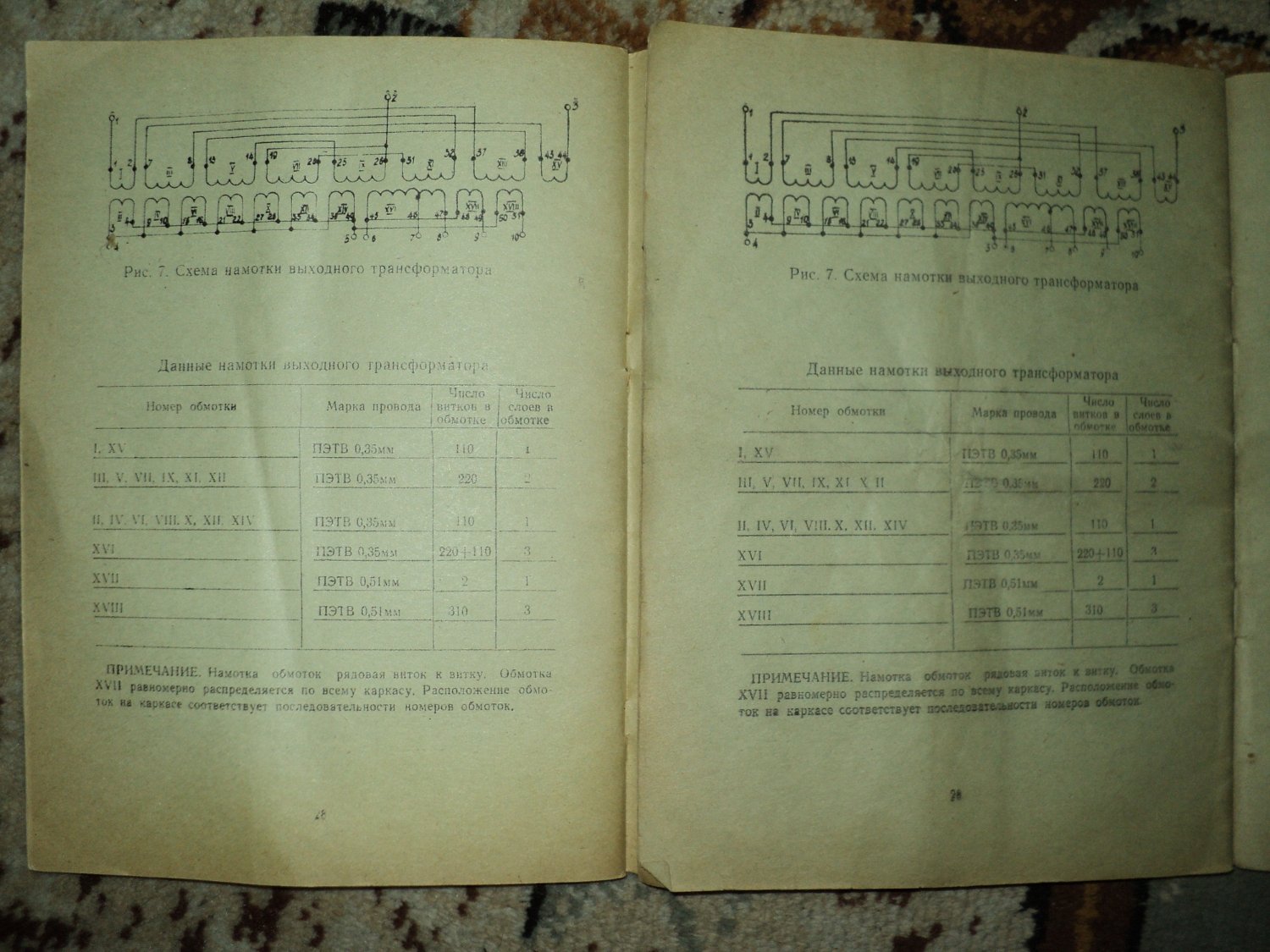

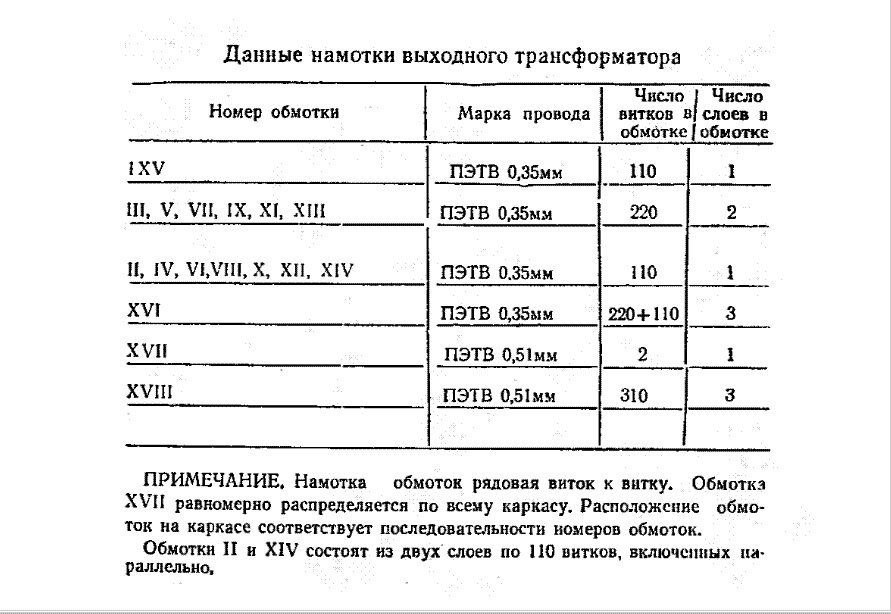

с. 41. Придется поработать фотообработкой - оригинал такой.

TU100U4,2.djvu

  • Like (+1) 1
  • 2 months later...
KUE Local

KUE

Posted
Posted

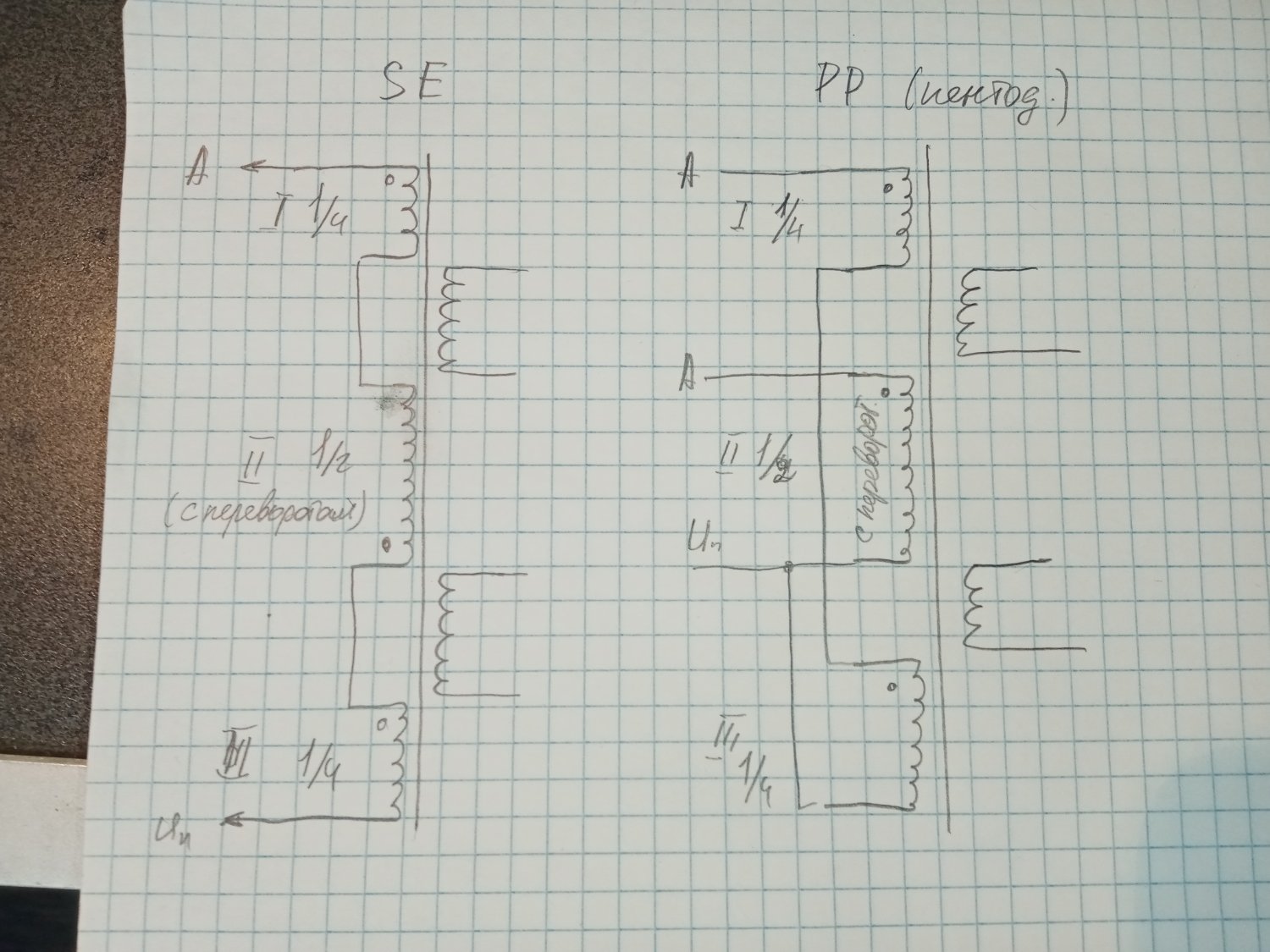

Для SE переворт средней обмотки во благо для уменьшения Lрасс при таком секционировании. А вот для ПП такой же эффект будет?




BAA Master

BAA

Posted
Posted

Если у вас точки электрические (всё намотано на одном керне), то соединяться должно согласно, а вот в каком порядке - это будет вариацией, скорее емкости. Индрасс зависит (практически однозначно) от среднего сечения витка в соответствующей обмотке. Вычитая одну площадь из другой вполне можно оценить.

Александр Кр Explorer

Александр Кр

Posted
Posted
В 27.03.2022 в 18:54, Buran81 сказал:

Методика расчета СЕ трансформатора,как реактора. Автор Олег Чернышев .


Попробуем проверить этот расчёт...

Что имеем: 1658 витков W1,

Ток покоя 0,1 А,

Длина магнитной силовой линии 15 см,

Длина немагнитного зазора 0,22 мм. Этого пока достаточно.

Исходя из этих данных ститаем:

Напряжённость магнитного поля в звзоре Hz = 753636 A/m,

Напряжённость магнитного поля в сердечнике Hст = 1105 А/m,

Отсюда магнитная проницаемость сердечник в рабочей точке Мю = 682.

А отсюда вычисляем индукцию подмагничивания постоянным током Во = 0,946 T.

Никак не 0.8 т. А это уже явный перебор для сердечника от ТСШ170.

Нелинейные искажения железа и не малые обеспечены.



  • Like (+1) 1
Сергей А Local

Сергей А

Posted
Posted

Формулы расчета еще бы привели , это позволит просто рассчитывать трансформаторы даже методом простого подбора. Что обычно удобнее в жизни.
