 Форумчане! Давайте начнём эту нужную тему по трансформаторам.

Выходным, межкаскадным, силовым и т.д.

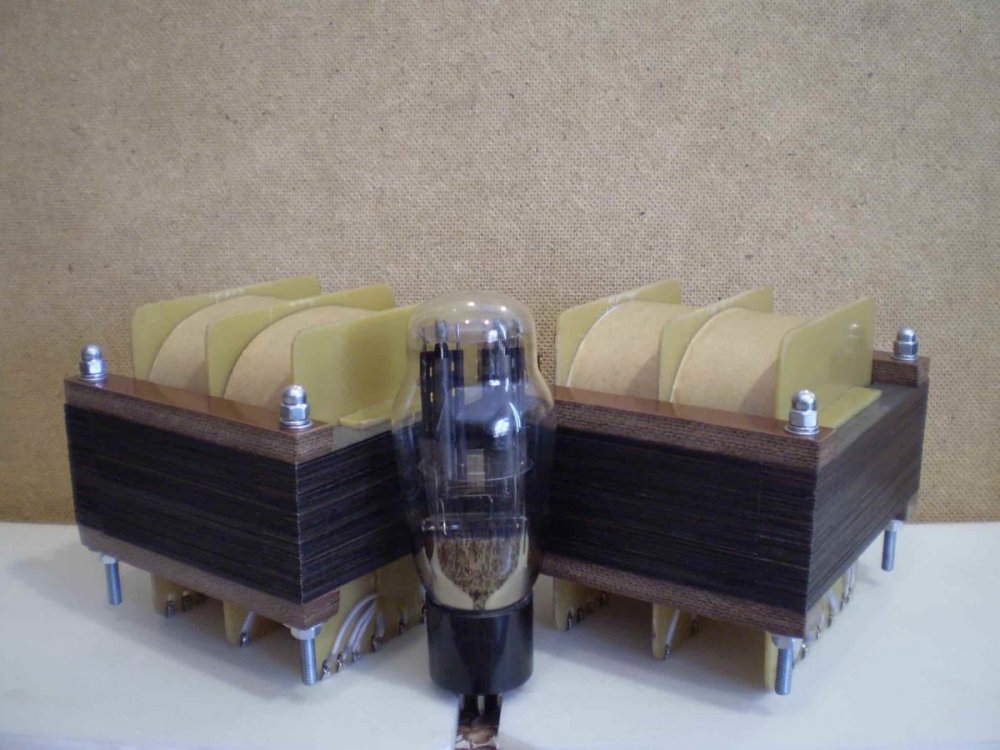

   Ну для начала дам фото твз,тс,мкт.  Так сказать вступление:)

 Ну а далее будем работать конкретно.

  Задавайте вопросы, делитесь опытом...в общем интересов у всех много!




  • Like (+1) 4
  • Thanks (+1) 2
Posted

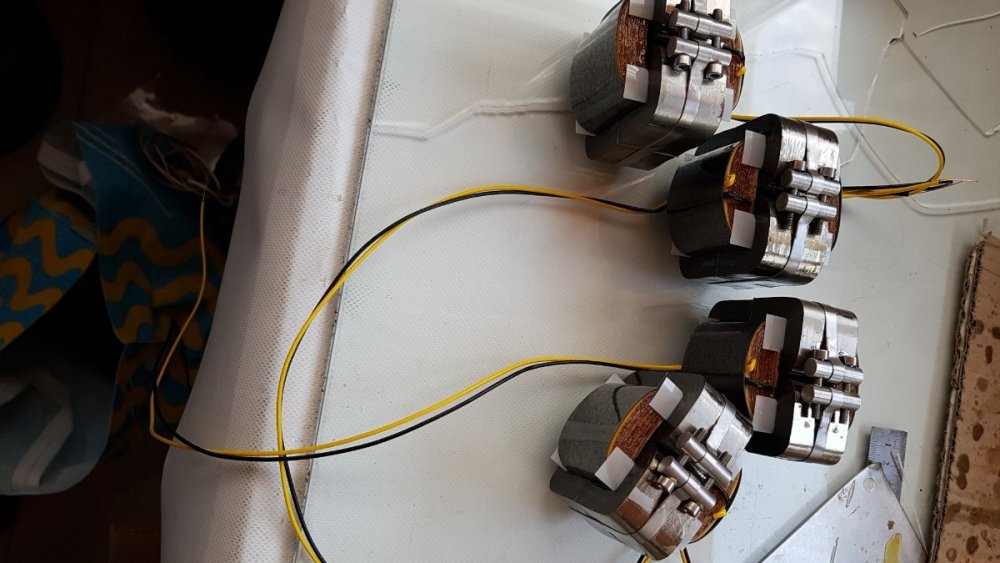

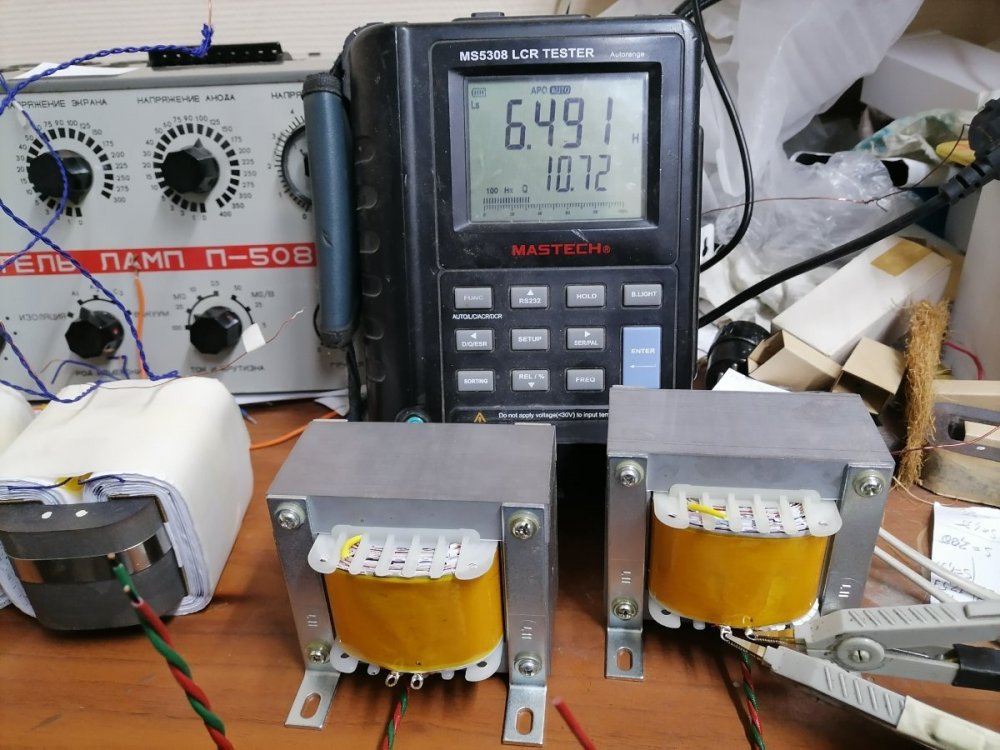

Дроссели в питание,на Нанокристалических Си Корах, Размер по стандарту КНР AMCC-20.  5Гн на 200мА.


  • Like (+1) 5
Posted

Рома! Ну уж дай подробности...витки, омы, вес.

Как понимаешь я свои фото давал только как вступление в тему, да и давно они мотаны, я не помню их данных.

Posted (edited)

Интересно кто пробовал ли, кто  что думает о параллельных и последовательных подключениях секций вторички в выходниках?

Заметил немалую разницу в звуке при запараллеливании обмоток вторички.

Изначально трансформатор был на 100 вольт, от проф усилителя Сименс. Коэфф трансформации ок 12-ти, число обмототк вторички ок 6-ти.

Хотел запараллелить вториичные секции, они все были  последовательно подключены.  Чтобы перевести на нагрузку не 100 Ом, а 8-16 Ом. Так вот,  при последовательном соединении, то есть использовалась часть секций, и при параллельном, при этом коэфф.  трансформации оставался примерно равным, последовательное соединение имело заметное и существенное преимущество в звучании.

Edited by sova
дополнение
  • Like (+1) 2
Posted

Александр, не могу немного понять почему в штатном профессиональном режиме на 100 Ом используется только часть секций вторичек( 6 секций).

ТВЗ как я понял узкоспециализированный.

И равновитковые ли эти секции вторичек или нет.    Если нет, то параллелить нельзя, за исключение если как то выровнять эти секции...например послед.параллель.

 Нужно нам сначала понять этот выходник.

   Потом по послед...и параллельном мнения конечно интересны!

    Можно ещё и по первичке намотанной в 2-3 провода поговорить.

( есть маленький практический опыт)

Posted

Здесь, похоже, многое зависит от конструктива и схемы намотки. Сталкивался с разными вариантами (в т.ч. по измерениям). В одних случаях лучше звук при последовательном включении секций вторички, в других - разницы не услышал. Плюс при изменении коэф. трансформации нужно изменять нагрузку, что тоже сказывается на восприятии.

Posted

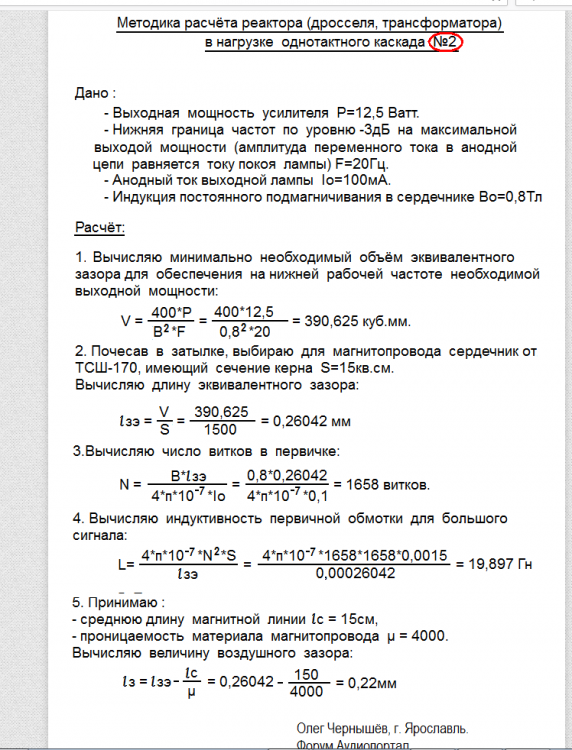

Трансформатор для 6С4С, расчётные данные от Дим Димыча.
--------------------------------------------------------

ОСМ-0,25  Ra=5к/ 8, 16 Ом

Габарит намотки 65,5*14мм

Секционирование первички 3-5-5-3

Провод 0,335(0,36) мм

 Слой=172 вит, итого вся первичка=2752 вит

Вторичка на 8 Ом  по 2 слоя 0,5(0,56) =111 вит (2-2-2)

Добавка на 16 Ом в средней секции между 2-мя слоями вторички на 8 Ом.

Провод 0,71(0,76)мм; мотать сдвоенным один слой=40 вит

Итого на 16 Ом =151 вит

Изоляция между слоями 0,05мм

Межсекционная 0,25мм

Коэффициент вспучивания =1,15

Сопротивление первички 113 Ом

Вторички на 8 Ом =0,345 Ом (пр...214 Ом)

Вторички на 16 Ом=0,52 Ом ( пр...173 Ом)

КПД=94...95%

Rвых с 6С4С на 8 Ом =1,9 Ом.

То есть дэмпфактор чуть более 4-х !

  Толщина немагнитной прокладки 0,1...0,12 мм

--------------------------------------------------------

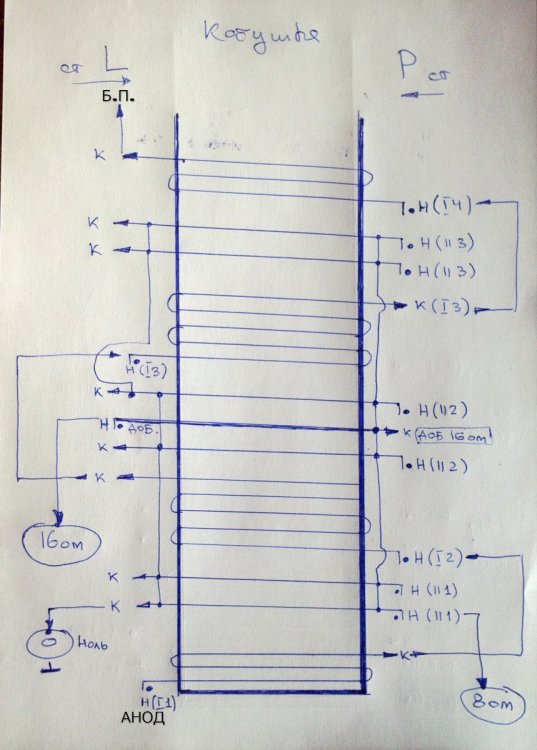

Схема намотки:






===========================================================

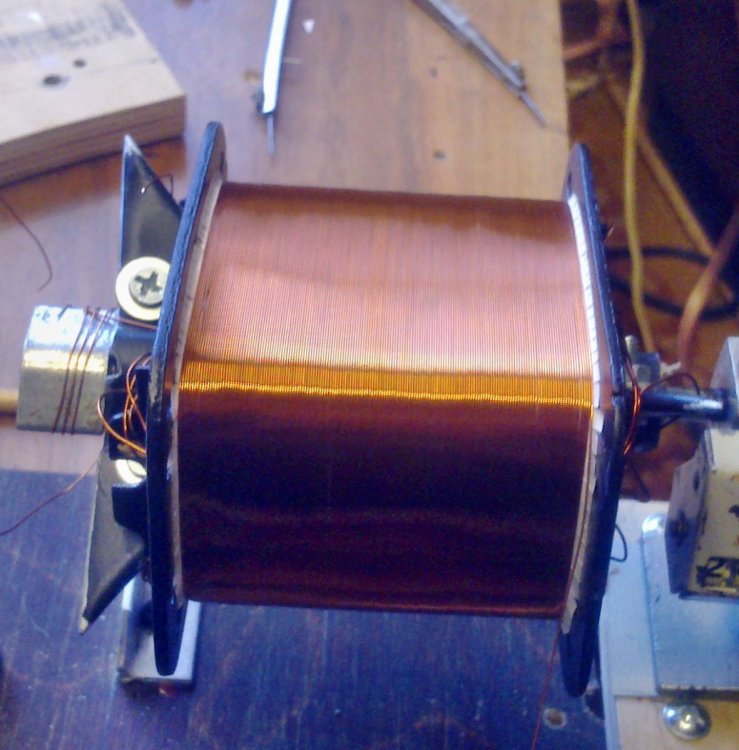

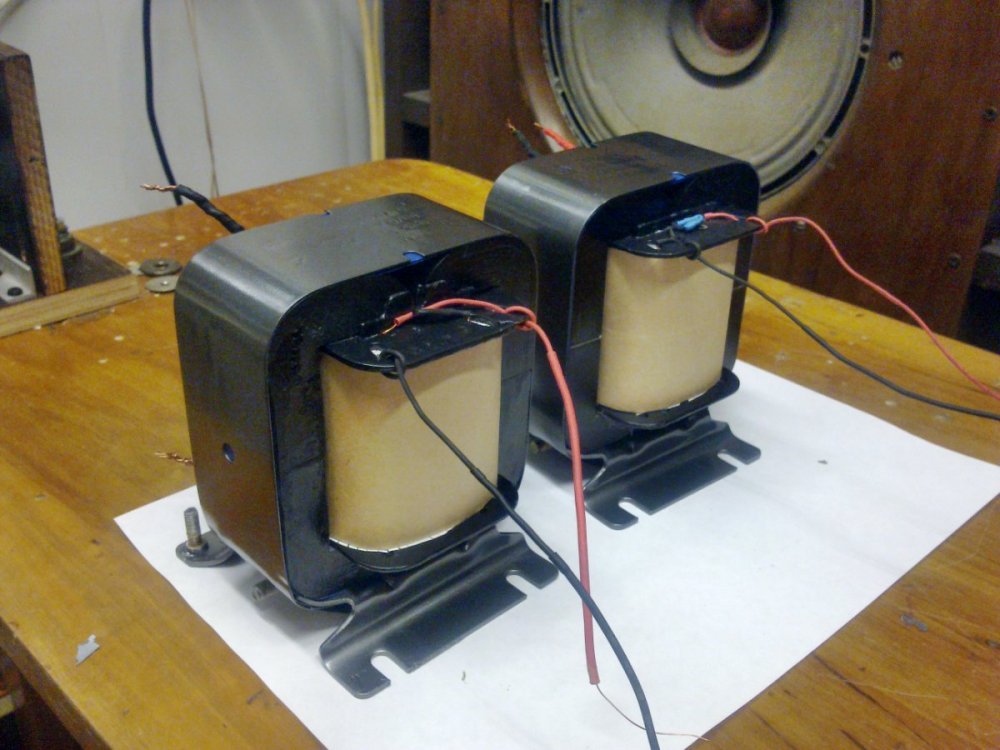

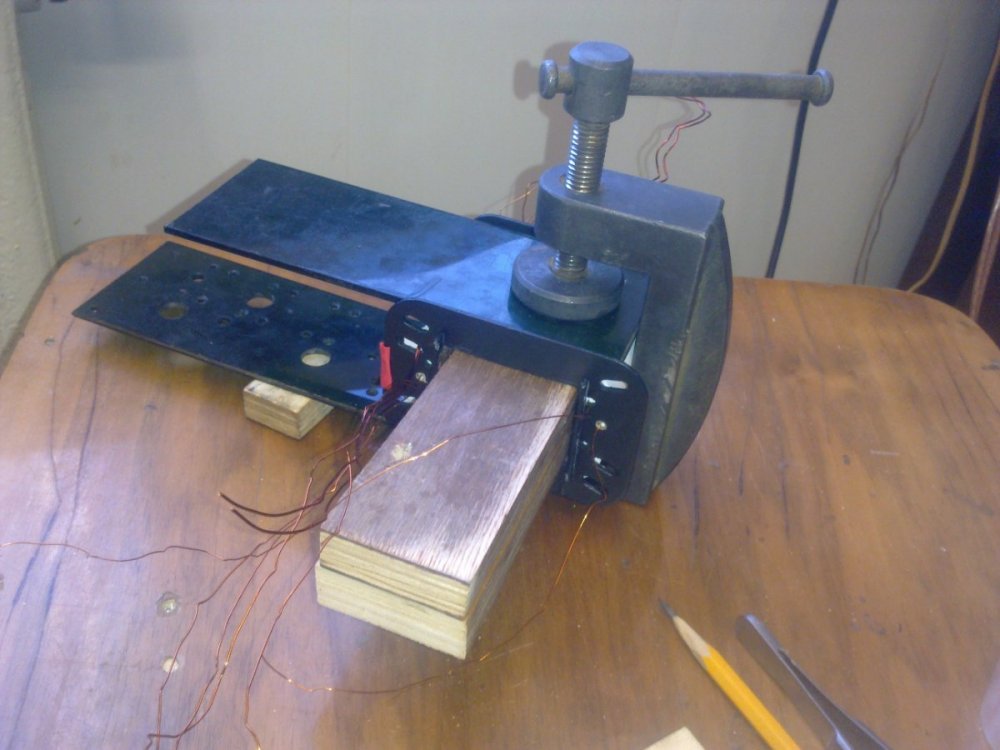

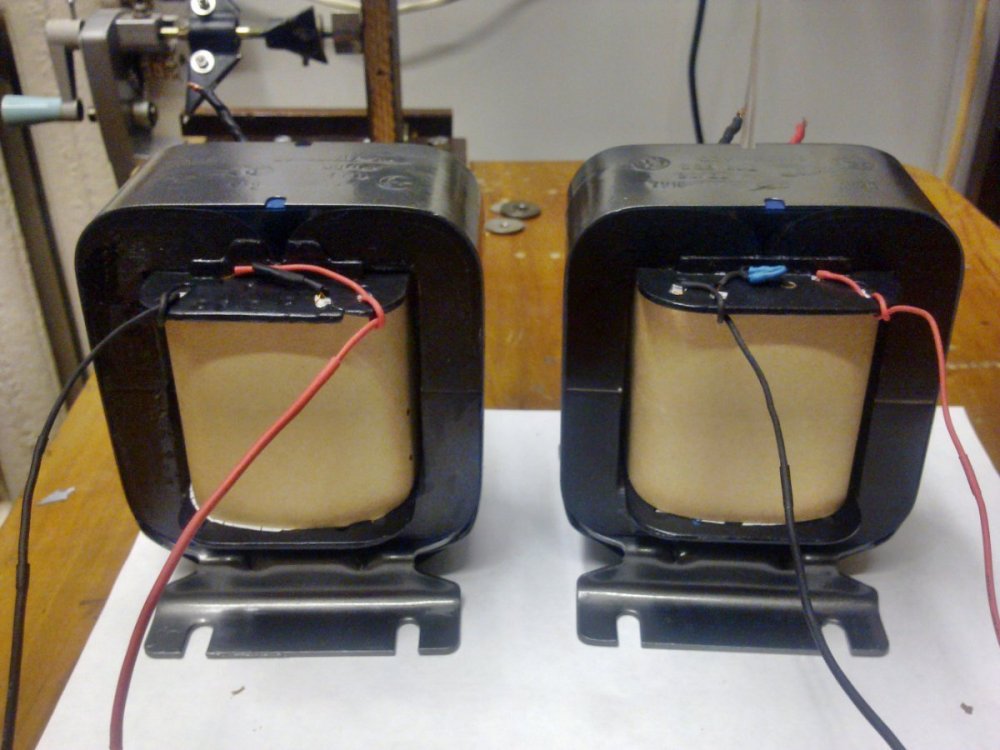

008.thumb.jpg.b3e8895523138b1368621754169b26a4.jpg030620211532.thumb.jpg.9abcdd95cc1952b0111114d19ce216be.jpg030720211551.thumb.jpg.5243b154d86a2f9c884270cd928c95c8.jpg030720211553.thumb.jpg.d8e1d5b4465f49dc7eaf30913dd50b52.jpg

  • Like (+1) 4
Posted
10 часов назад, ДимДимыч сказал:

Александр, не могу немного понять почему в штатном профессиональном режиме на 100 Ом используется только часть секций вторичек( 6 секций).



Дмитрий, штатно все использовались, но для более правильного приведения нагрузки пришлось часть использовать

Posted

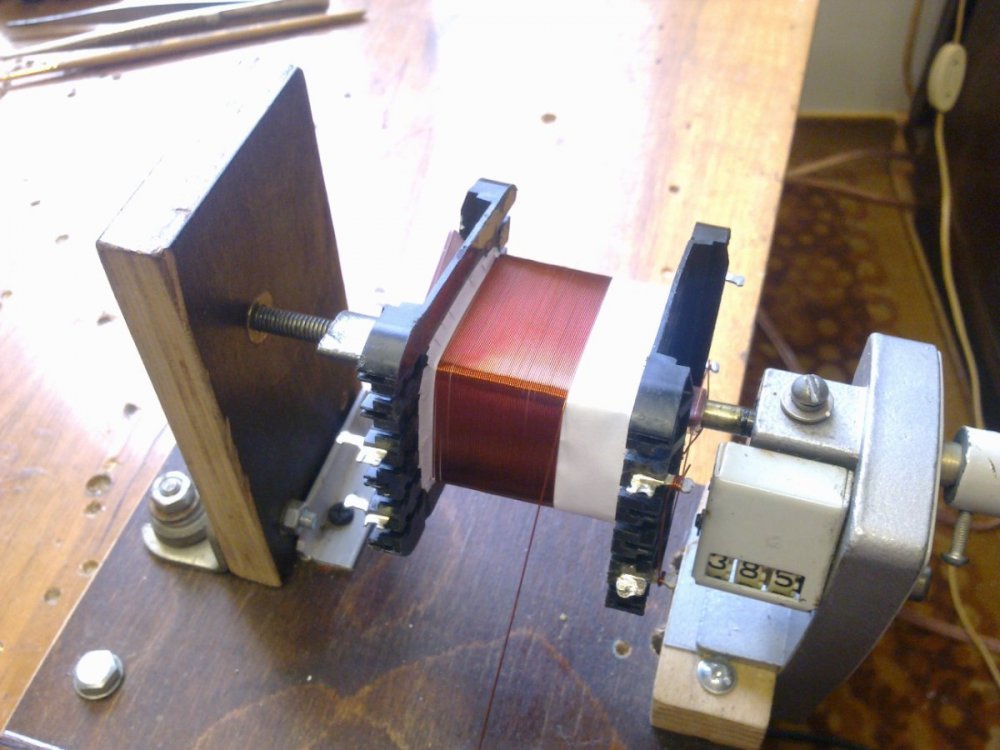

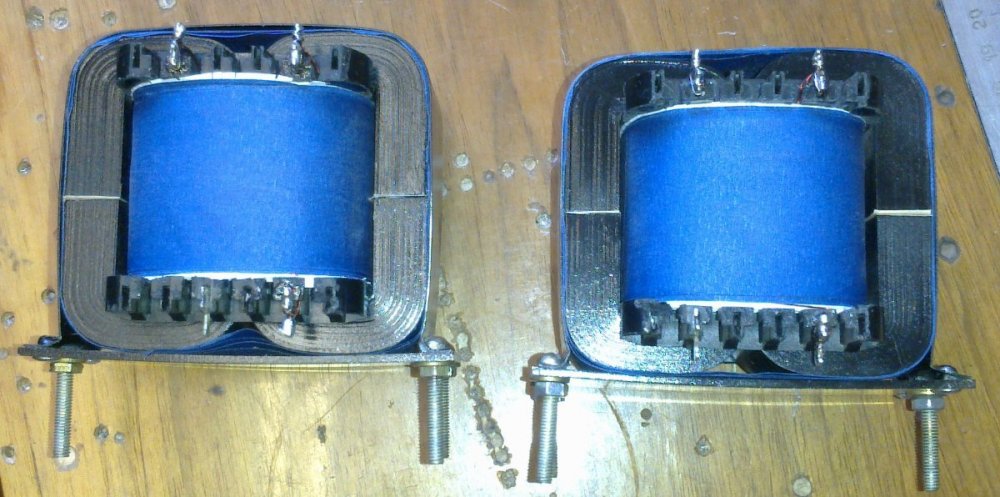

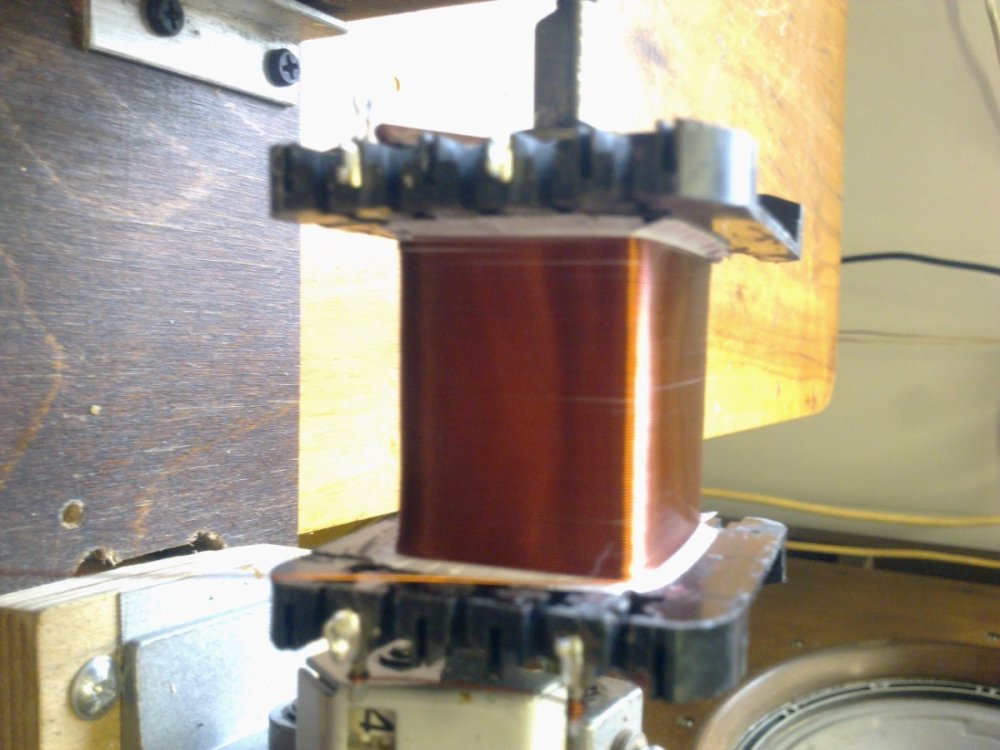

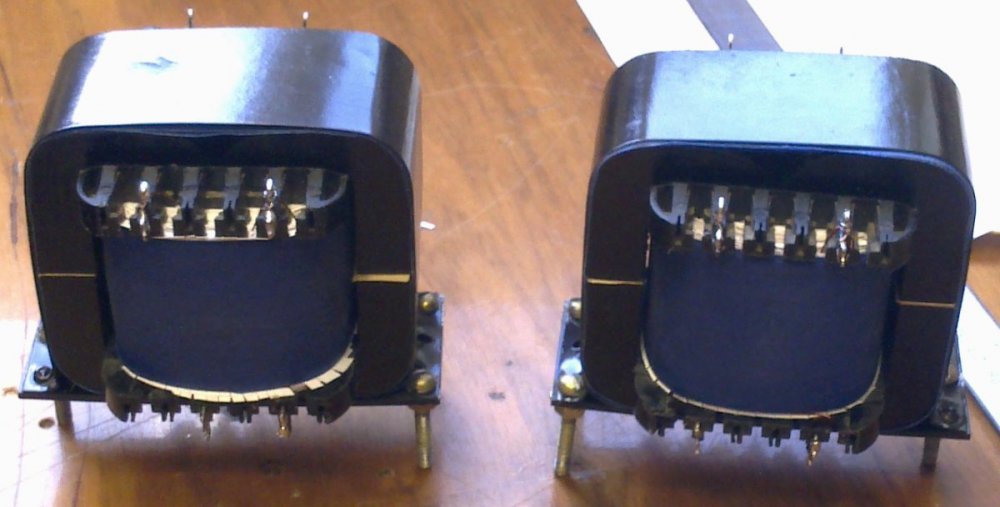

Дросель из бывшего TW10SE от Аудиоинструмента.

 9.8 квадратов

диаметр провода 0.31

2340 + 320 витков = 2660 всего

прокладка 0.2 мм

2340в = 10гн, 88 ом

2660в = 13.5 гн 102 ом

--------------------------

Возникает резонный вопрос, зачем "портить" готовое изделие ?

Выходники TW10SE мотались под заказ  более 15 лет назад и у меня "не сыграли",

лежали в тумбочке по принципу "пусть будут", авось пригодятся.

Для любопытных?:

https://disk.yandex.ru/d/2qCS7arfzQGtTw



=================================================================

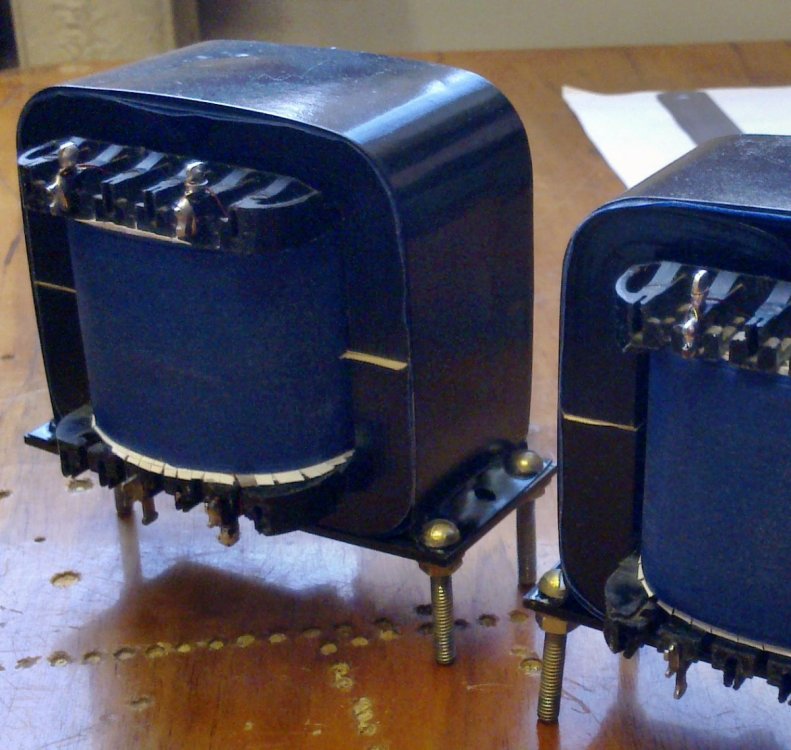

005.thumb.jpg.a1e39b591126947f9d823850deee4625.jpg120820211567.thumb.jpg.dc956f33ec1b43dea7fe50059c33c762.jpg230820211585.thumb.jpg.aea09139b82fd9cfa152610d8acc537b.jpg001.thumb.jpg.f2bdc293f44faa96a300ae7f45afab29.jpg002.thumb.jpg.beebc06fb0c547d26593af58509c31df.jpg







Posted

Пара не больших СЕ  ТВЗ для 845лампы.

10К на 4 и 8ом

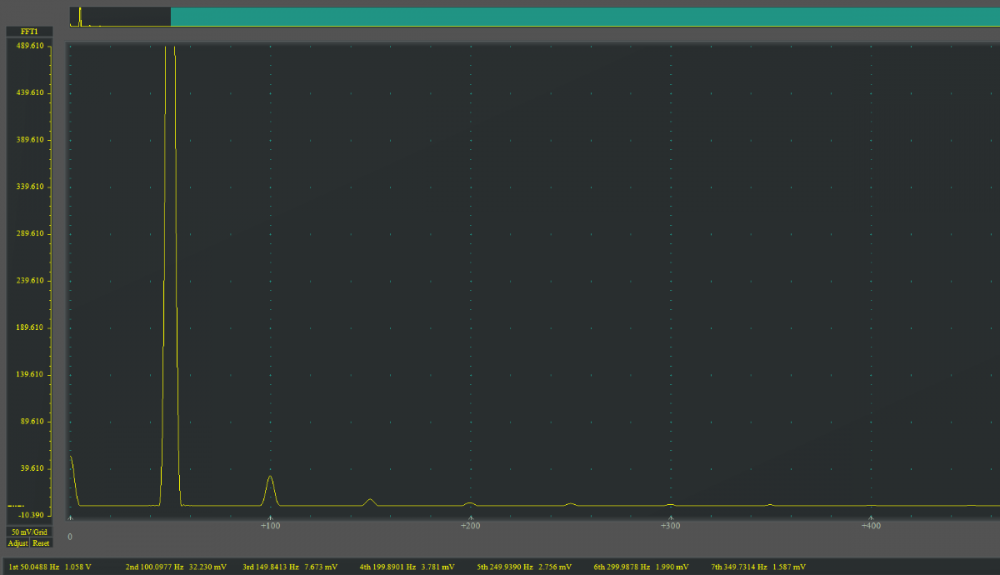

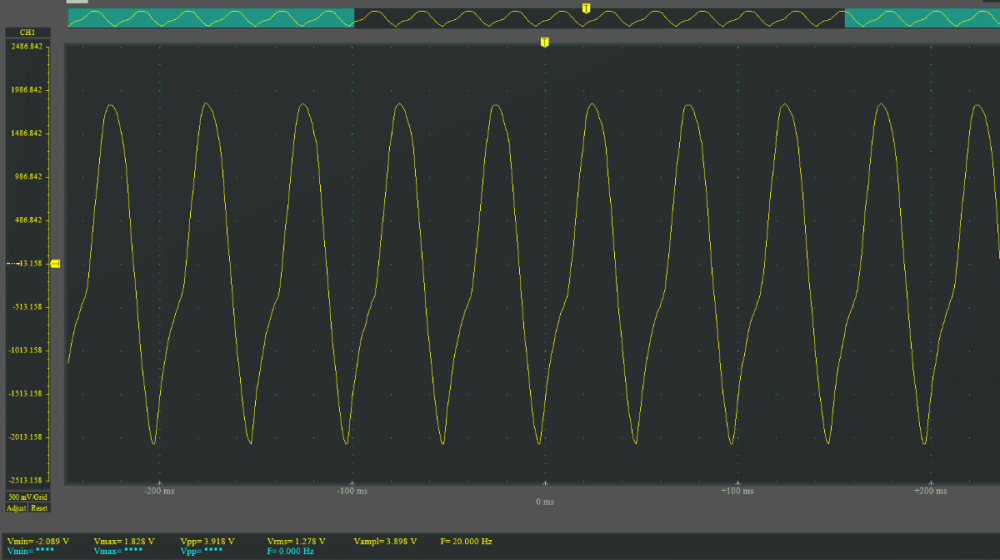

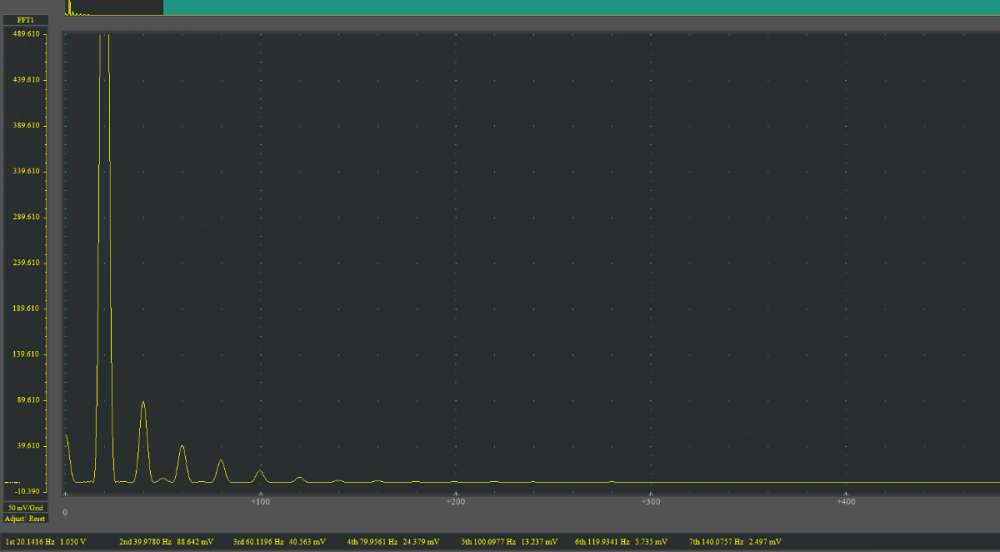

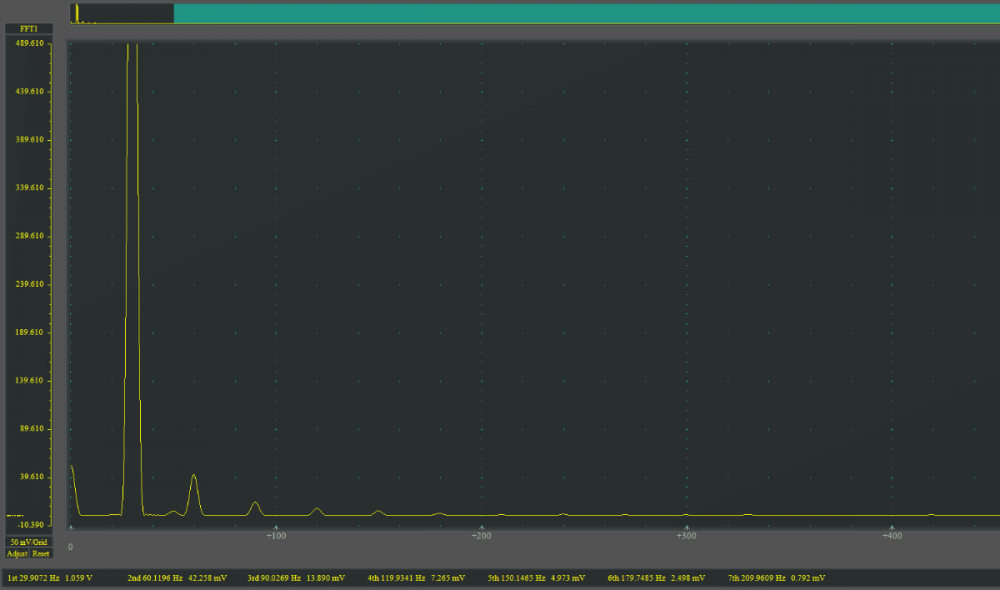

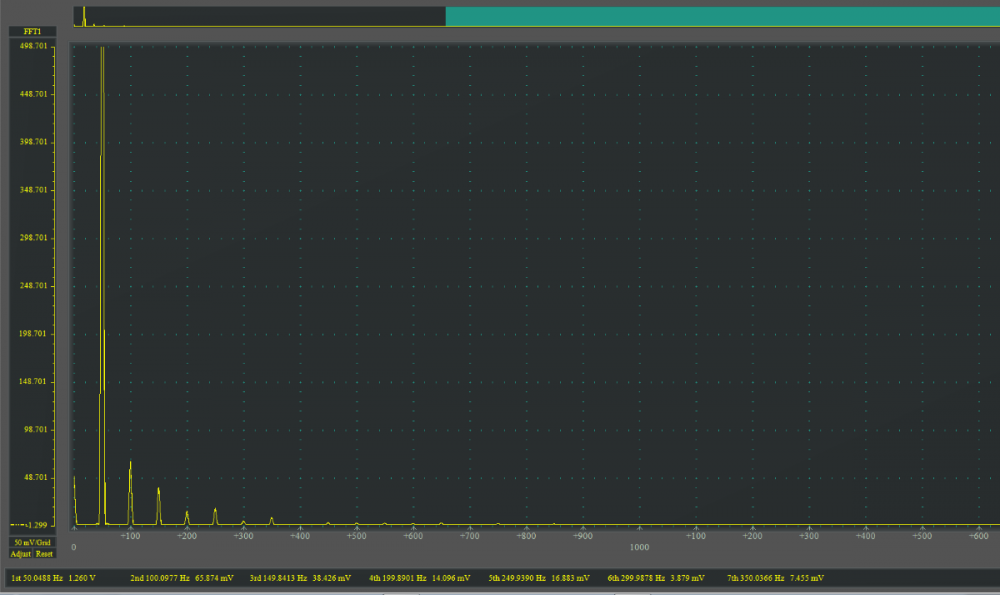

И кое какие картинки с измерениями искажений на разной мощности и частоте.

20211119_231504.thumb.jpg.48682ae5954c7067e24e99f0b408e4c0.jpg1060606132_1584520V-spec..thumb.png.d32109f7f9e61e7e0d28bba85642bea6.png698869632_1584530V-spec..thumb.png.85ca15b7336388454d581638da6260ce.png1416738115_1584550V-spec..thumb.png.7f2ed0bd3c62ac973cea72a42ff97d24.png249545497_158451000V-spec..thumb.png.15e4b607cd2aafb2f4cb7531acce80f1.png1944605580_208451000V-spec..thumb.png.539cbad7674bb1066234a6e85b56eb1e.png978466384_2084550V-spec..thumb.png.42cb6d06978f25587ae5dd8ba67ae28e.png1177348891_2084530V-spec..thumb.png.b36791f254b3b4527813e89f5d4bf152.png958722648_2084520V-spec..thumb.png.8cce068ef5336e6cda7a2ea87a0a94b1.png526949481_2084520V-spec..thumb.png.a2d5819cc5b169b6a6c37278389d92b3.png



  • Like (+1) 2
Posted

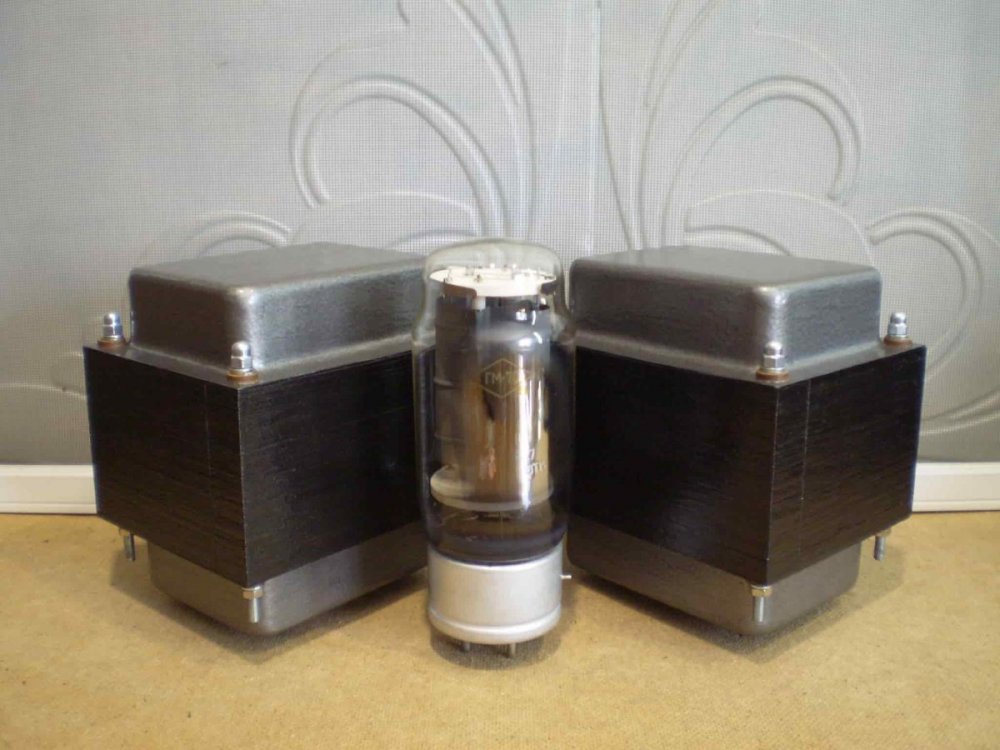

Выходник для 211(4242).

Железо Ш40*70, без перемычек ШнаШ, горячекатаное.  Точно такой же типоразмер у EI 120 немецкого м6.

Ra=16k/8 Ом; Ток=70мА, мах 90мА.

Мощность 20Вт(20гц)  0,48Тл.

Индуктивность 90Гн.

кпд=96%.  Дэмпфактор 3,4.

  ачх 8гц.....22кГц по -3дб( вторичка заземлена), через резистор килоомный до 35кГц.

------------------------------------------------------------------------

Каркас стеклотекстолит 2мм.  Габарит намотки 108*17,5 мм.

Секционирование 1-2-1-2-1;   Первичка 6-6-6 последовательно , вторичка 3-3, по 3 слоя в секции,  всего 6 слоёв в параллель.

Первичка проводом 0,315(0,36) мм, слой 288вит, всего 5184 вит  312 Ом.

Вторичка проводом 0,8(0,88)мм,   слой 117 вит.   0,18 Ом(приведённое 355 Ом)

Межслойная изоляция 0,05мм

Межсекционная 0,68 мм

  В каждом слое по краям щёчек изоляционная лента шириной 3мм.

Толщина немагнитной прокладки 0,28мм.

Коэффициент вспучивания  1,12



P1010002 (6).JPG

P1010002 (7).JPG

  • Like (+1) 6
  • Thanks (+1) 1
  • 2 weeks later...
Posted

Константин, если время свободное найдётся...то "нарисуй" намотку ?

Форумчанам это будет на пользу!

Лампа обиходная, ЕI 96 тоже...и даже русский типоразмер такого железа есть и вполне не редкое. ( Ш32, окно 16*48)

  • Thanks (+1) 1
Posted (edited)
В 10.04.2022 в 21:55, ДимДимыч сказал:

Константин, если время свободное найдётся...то "нарисуй" намотку ?

Форумчанам это будет на пользу!

Лампа обиходная, ЕI 96 тоже...и даже русский типоразмер такого железа есть и вполне не редкое. ( Ш32, окно 16*48)

Упустил данное сообщение.

Вторичка 36+72+36 витков 1,06мм.

Между ними по 8 слоев 0,38мм по 97 витков в ряд. Межсойная 0,1, межсекционная 0,2мм.  Зазор 0,15мм бумажка (140ма).

Edited by ВКН
  • Like (+1) 1
  • 3 weeks later...
Posted

А можно промежуточную мишуру решать в личке? Очень трудно ориентироваться в теме...

Posted

Кстати, ДД, а может тему располовинить на "теоретическую" и "практическую" части?  В одной обсуждать методы, материалы. Вторую посвятить реальным результатам и измерениям.

Posted

Константин, всё же думаю не нужно.

Как совмещать в общую картину ?

Да и материала то пока немного.

Возможно в будущем что и придётся  подобное сделать.

------------------

А давайте просто создадим типа справочной " Даташиты на готовые моточные изделия" .

 Фото, параметры, измерения....ну и рекомендации для каких ламп.

   имхо. Полезна будет в теоритическом плане и в практическом... для возможных заказов.

Думаю вон Д.Андреев свои выложит и некоторые другие мотальщики.

 Может и Р.Васильев(Буран) тоже участвовать будет.

И вопросы понятно что будут, и данные трансов сохранятся и т.д.

    Как думаете?
