Коллеги, мы обсуждаем сферического коня в вакууме.

Вот берем этот транс сечением 16 квадратов с индуктивностью 12 Гн.

Теперь увеличиваем зазор так, чтобы уменьшить индукцию по постоянке вдвое и наматываем вдвое больше витков.

В итоге выходим на те же самые индуктивность 24 Гн и индукции и по переменке и по постоянке как у большого транса с вдвое большим сечением.

Второй пример - берем ленточный магнитопровод 16 квадратов из хайби и наматываем в 1.4 раза больше витков на двух катушках, ибо он будет нормально работать на индукции в 1.4 раза большей, чем Ш из горячекатки. И само железо сильно лучше и поток всегда в направлении проката и получаем ту же индуктивность как у гиганта 32 квадрата при еще меньших активных.

пс приведенка 7.5-8 ком, это должна быть индуктивность 60 Гн минимум.





  • Like (+1) 2
Posted

У меня товарищ есть с тапкой на аватарке, широко известный в узких кругах, он тоже так же рассуждал - зачем оно все надо, берем доступное железо и увеличиваем массогабы снижая индукцию и вуаля...

Потом взял нормальное железо и намотал на нем компактный РТ на 1.3 Тл и пишет что этот малыш переигрывает всех доступных гигантов с гораздо большей габаритной мощностью намотанных на 0.4-0.6 Тл, причем в одни ворота.

  • Like (+1) 1
Posted

Михаил, большинство и не сомневантся, что хороший трансформатор можно намотать и на старом железе и на новом и на большом и на маленьком. Под разные задачи. Каждый мотает как умеет и на том, что есть, имхо.

И если бы не агрессивное высказывание своего мнения некоторыми участниками по поводу отстоя и полного шлака и огромных искажений и потерь и тп от старого железа или даже современного, но не витого, без приведения конкретных цифр... Как это понимать?

  • Like (+1) 2
Posted

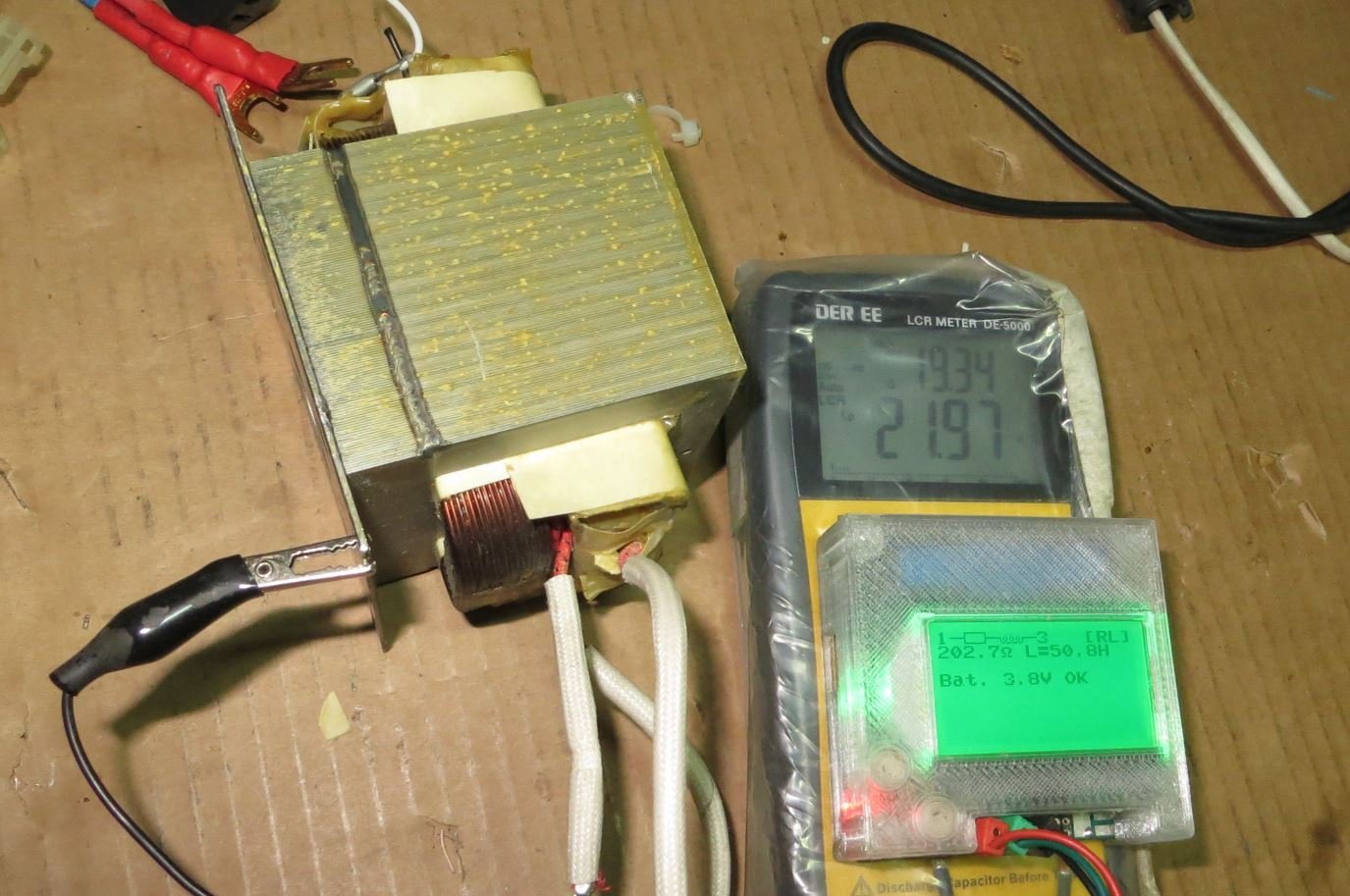

Народ скажите -вот есть силовой трансформатор от микроволновки. Сердечник 19,5 кв.см. Первичная катушка 1 гн, вторичная 22 гн -это прибором DE-5000 измерение на частоте 120 гц. А китайский LCR вообще 50 Гн показывает для вторичной катушки.


Распиливается по шву довольно просто. Вот по таким данным можно понять хорошее это железо или плохое? Первичная катушка -скорее всего алюминиевая проволока .... Поскрёб лак там белый металл.

Можно силовик намотать, модно на два разделить и два выходных трансформатора намотать, а можно ещё такой же поискать и два выходника намотать....... Но стоит ли? Или как все их используют для переделки в точенную сварку. Просто докупить китайскую плату для одноимпульсной подачи и сделать точечную сварку......... пока просто лежит уже пару лет без движения.

Posted
36 минут назад, lenivo сказал:

Народ скажите -вот есть силовой трансформатор от микроволновки. Сердечник 19,5 кв.см. Первичная катушка 1 гн, вторичная 22 гн -это прибором DE-5000 измерение на частоте 120 гц. А китайский LCR вообще 50 Гн показывает для вторичной катушки.


Распиливается по шву довольно просто. Вот по таким данным можно понять хорошее это железо или плохое? Первичная катушка -скорее всего алюминиевая проволока .... Поскрёб лак там белый металл.

Можно силовик намотать, модно на два разделить и два выходных трансформатора намотать, а можно ещё такой же поискать и два выходника намотать....... Но стоит ли? Или как все их используют для переделки в точенную сварку. Просто докупить китайскую плату для одноимпульсной подачи и сделать точечную сварку......... пока просто лежит уже пару лет без движения.

Пусти на сварку - из такого неплохая точка получается. Я с китайским контроллером такую сделал.

Posted

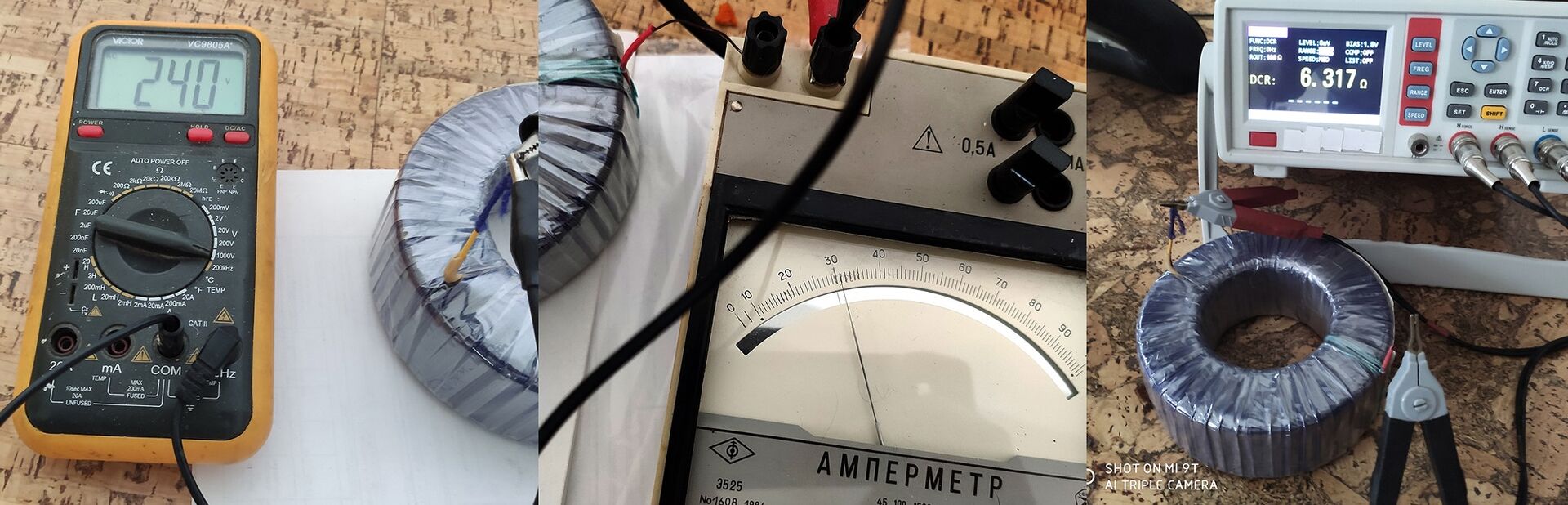

Дроссель 5 Гн на 500 мА.

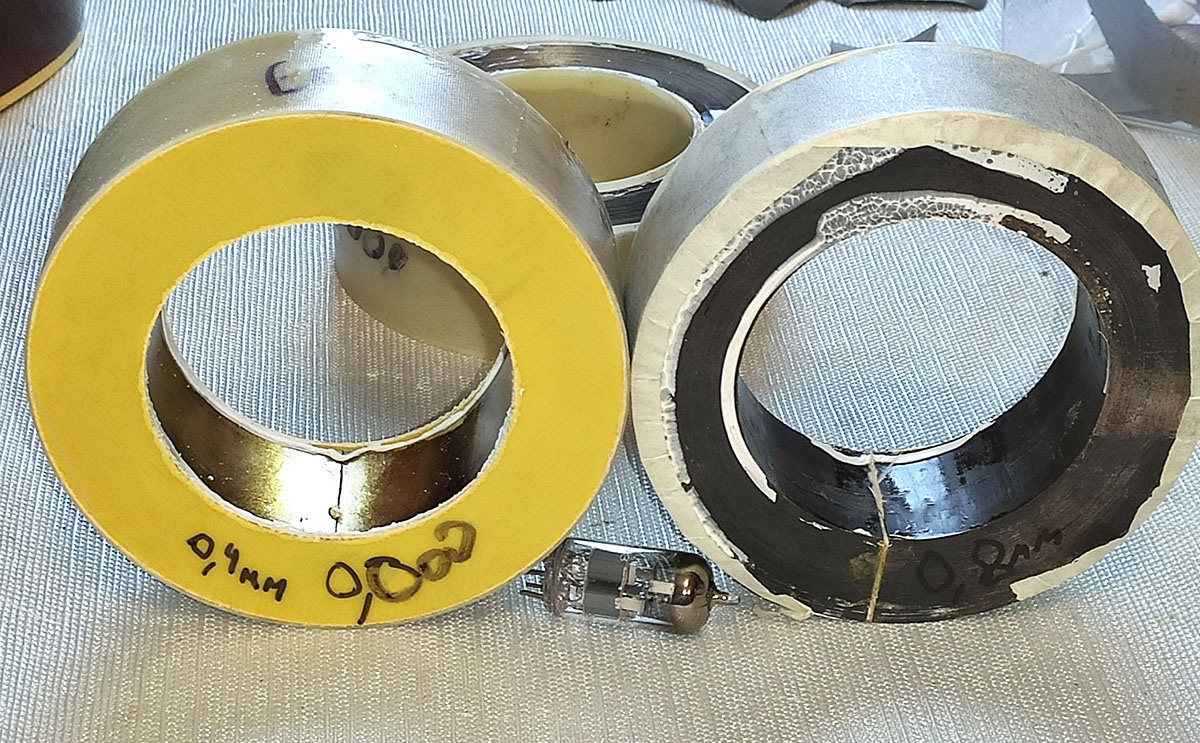

Магнитопровод 135х85х40 мм (сталь отобранная М2 в стеклопластиковом корпусе) с воздушным зазором 0.4 мм, провод ПЭЛШО для уменьшения всяких паразитных межвитковых емкостей.

При вкл в сеть не зудит и не греется.

Активное 6 Ом с копейками.

Проверка:

в сети 239-240 вольт, ток на правильном приборе 152 мА (берем посередке между стрелкой и ее отражением в зеркале прибора (вся шкала 100 единиц=500 мА)).

240 делить на 0.152=1579 делить на два Пи  и на 50 Гц =5.0 Гн

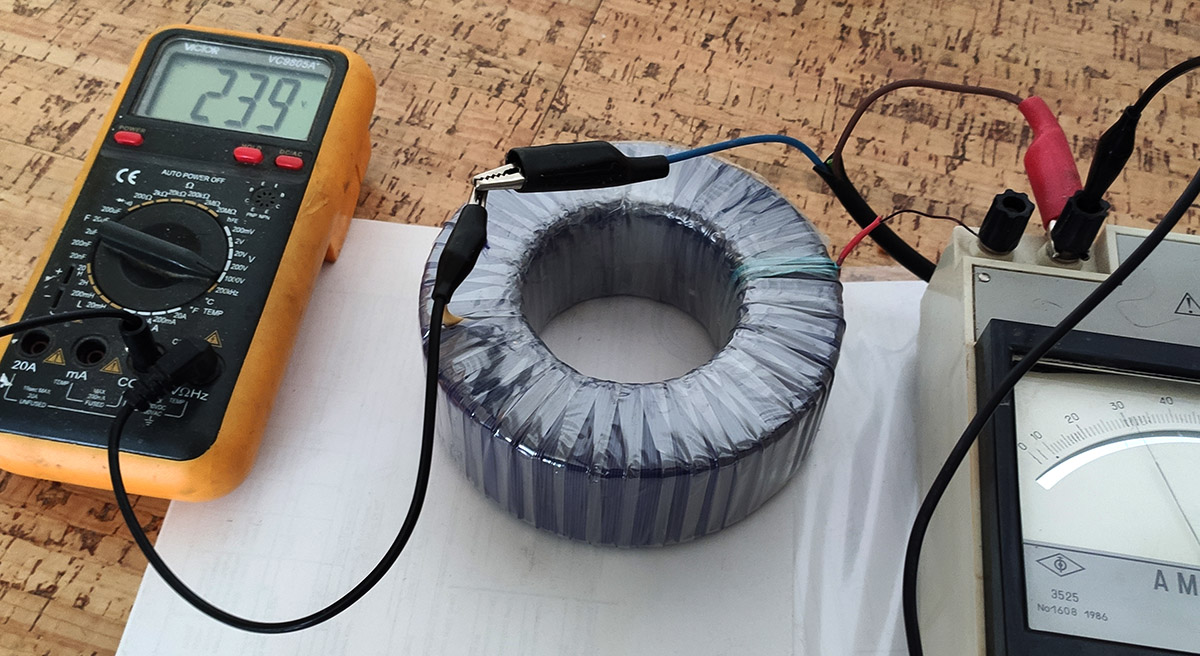

5 др общ.jpg

5 др.jpg

  • Smile 1
Posted
В 05.08.2025 в 14:37, lenivo сказал:

модно на два разделить и два выходных трансформатора намотать, а можно ещё такой же поискать и два выходника намотать....... Но стоит ли?

Если не предъявляете к выходнику сверхвысокие требования, то можно и намотать. Люди делают.

Posted
В 05.08.2025 в 12:25, Михаил К. сказал:

У меня товарищ есть с тапкой на аватарке, широко известный в узких кругах, он тоже так же рассуждал - зачем оно все надо, берем доступное железо и увеличиваем массогабы снижая индукцию и вуаля...

Потом взял нормальное железо и намотал на нем компактный РТ на 1.3 Тл и пишет что этот малыш переигрывает всех доступных гигантов с гораздо большей габаритной мощностью

Товарищ с тапком всегда выбирал только с качественное железо. Если речь про выходники то большие они только из-за особенности намотки. Если про РТ то и там свои особенности о которых есть подробные видео.

Posted

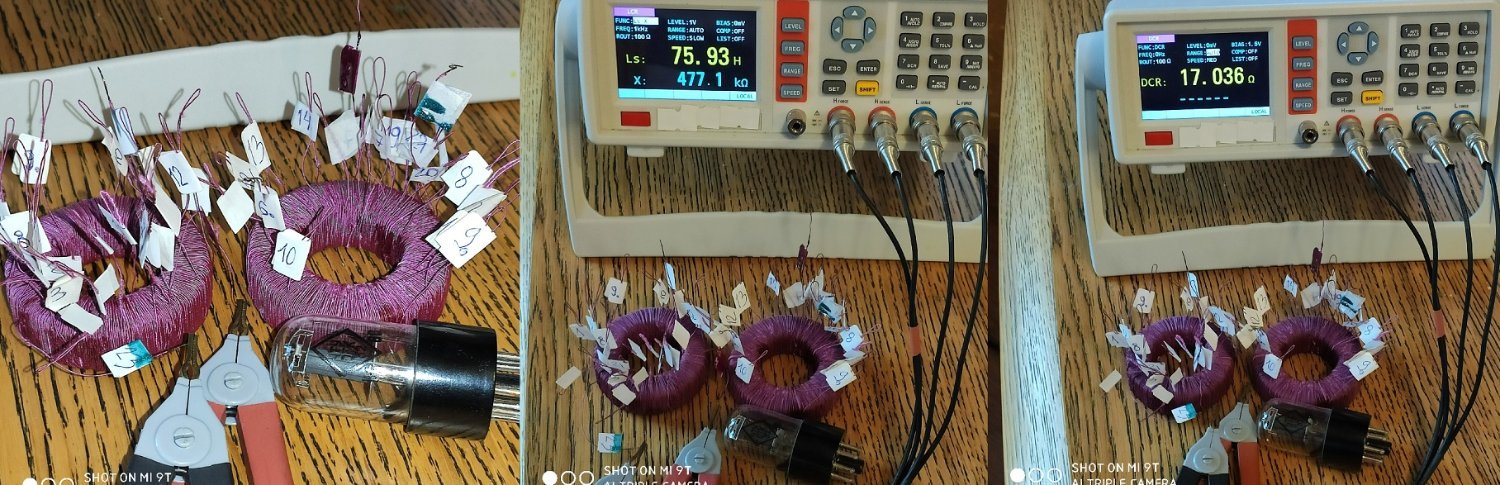

 Автотрансформатор входной для регулировки громкости на 24 отвода.

Отводы в минус дБ:0, 2, 4, 6 ...и т.д. с шагом минус два до 44.

Магнитопровод - нанокристаллический тор 60х40х15 мм. Для входных довольно большой.

Индуктивность 75 Гн на 1 вольте и 1000 Герцах, активное 17 Ом с копейками.

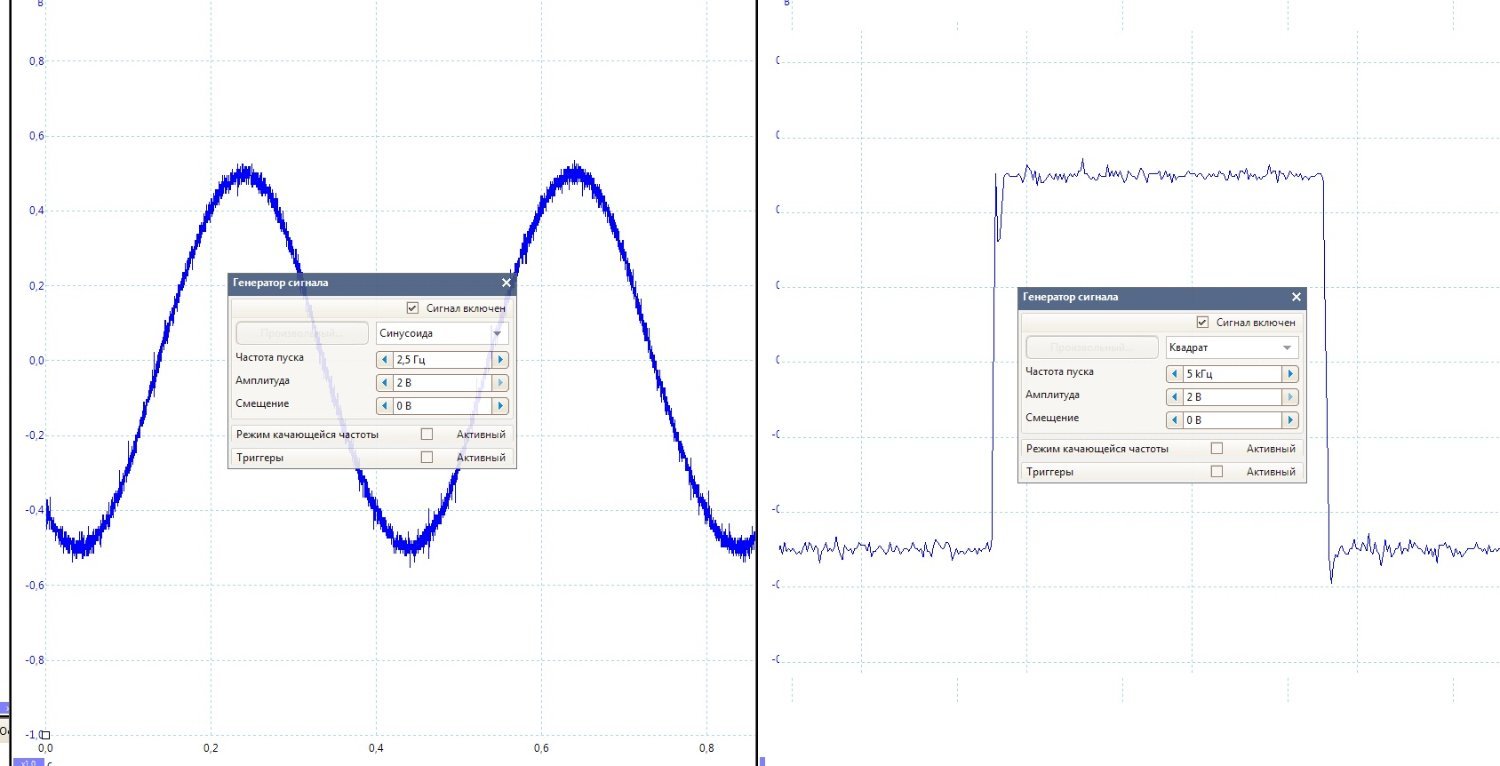

Синус с амплитудой 2 В на частоте 2.5 Гц- пока не ломает, ниже уже появляется ступенька.

Меандр 5 Кгц с нагрузкой 6 Ком и то и то -на отводе №6 минус 12 дБ (т.е. в 4 раза по напряжению).

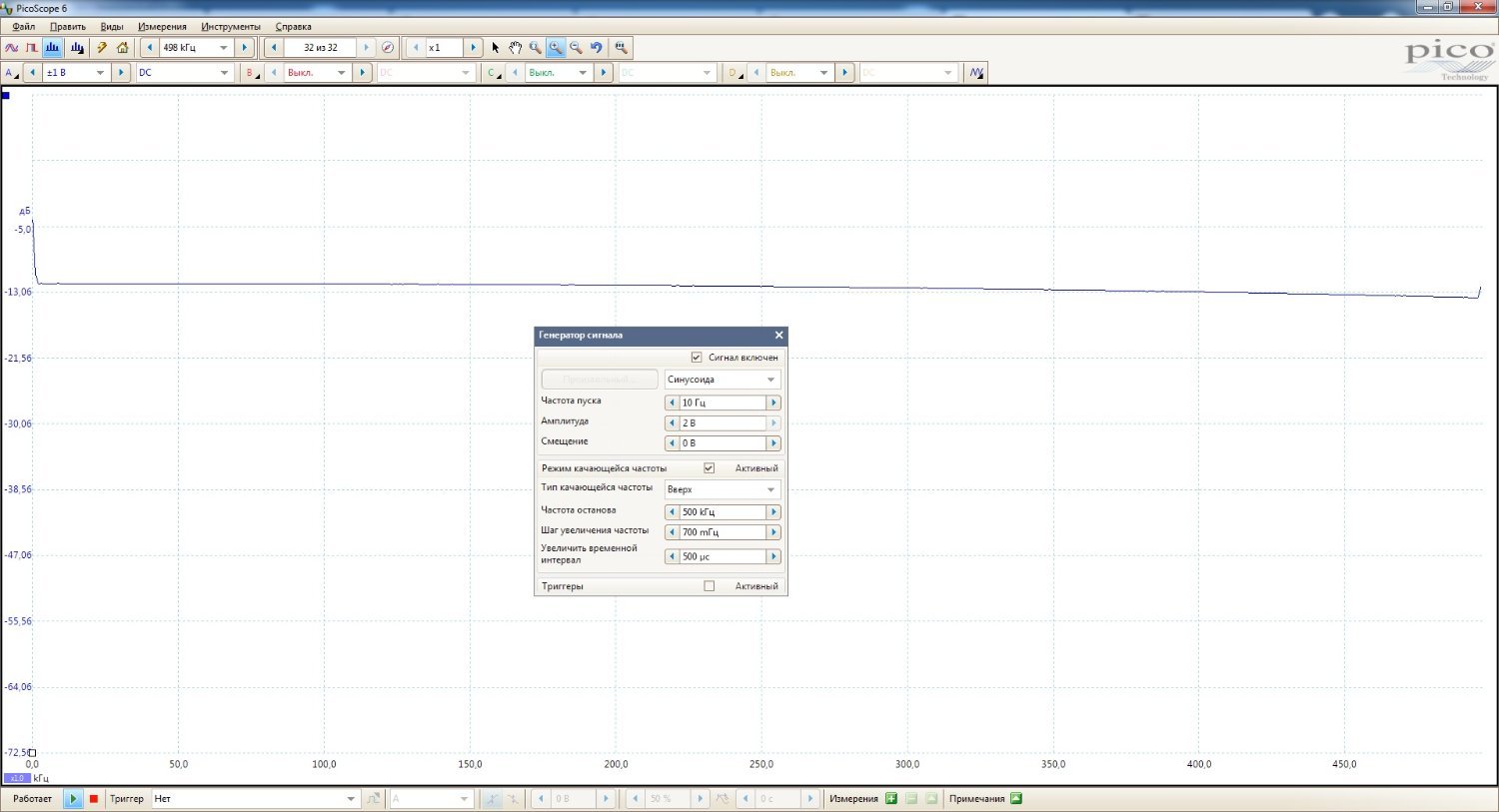

Ачх от 10 Гц до 500 Кгц.

С нагрузкой 6 Ком/без нагрузки разницы не увидел.

Провод ПЭЛШО.

Генератор малосигнальный с выходным 100 Ом, т.е. он полностью соответствует по нагрузочной способности выходным каскадам типичного источника типа сд проигрывателя.




  • Like (+1) 2
Posted
47 минут назад, ДимДимыч сказал:

А как слушать деку.

75 Гн на 50 Гц это импеданс 23.5 килоом. Обычное входное у аппаратов с резистивным РГ.

Можно намотать и на бОльшую индуктивность, допустим 150 Гн, нормально ?

  • Like (+1) 1
Posted
15 часов назад, Михаил К. сказал:

Автотрансформатор входной для регулировки громкости

Чтоб не возникло разночтений, уточни, автотранс у тебя как ЛАТР с отводами или есть гальванически связанные первичка и вторичка?

Posted
1 час назад, Алекс сказал:

Чтоб не возникло разночтений, уточни, автотранс у тебя как ЛАТР с отводами или есть гальванически связанные первичка и вторичка?

Уточняю - одна обмотка с отводами.

Но там окно позволяет еще вставить 10 обмоток на разные целеполагания.

  • Like (+1) 1
  • 2 weeks later...
Posted

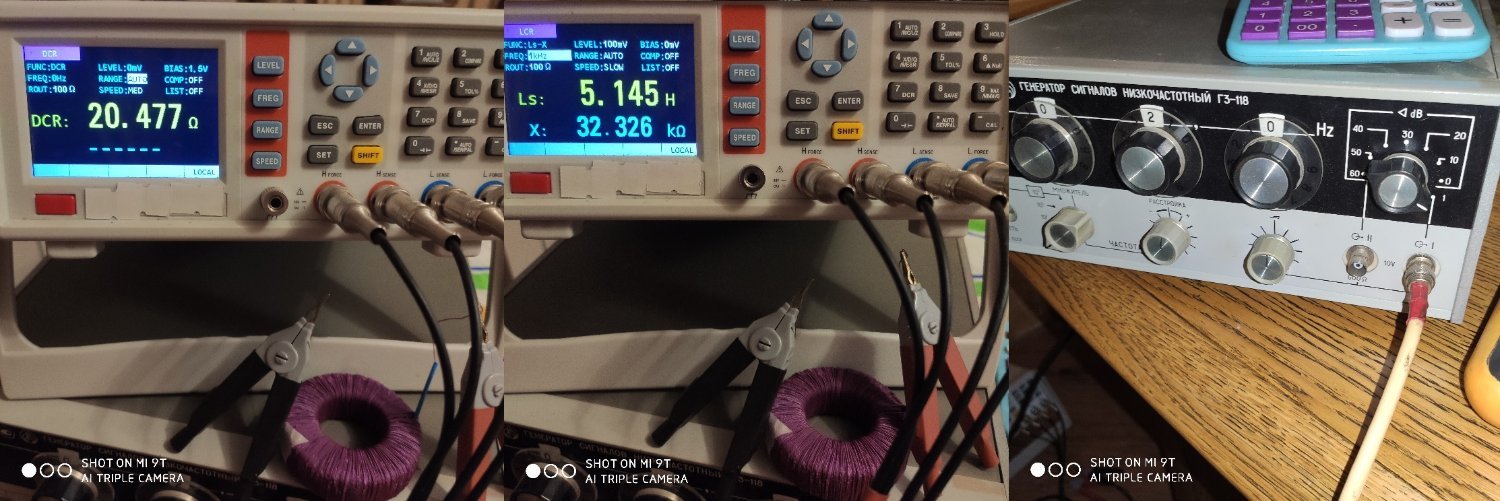

Был дроссель на 5 Гн на ток 500 мА, на днях намотал другой, тоже на 5 Гн, но на рабочий ток до 20 мА.

Он совсем маленький.

Магнитопровод тор нанокристаллический 60х40х15 мм с воздушным зазором 0.07 мм.

5 Гн получилось на 1500 витках, на токе 25 мА будет индукция 0.6 Тл.

Провод ПЭЛШО 0.33 мм, активное 20 Ом с копейками.

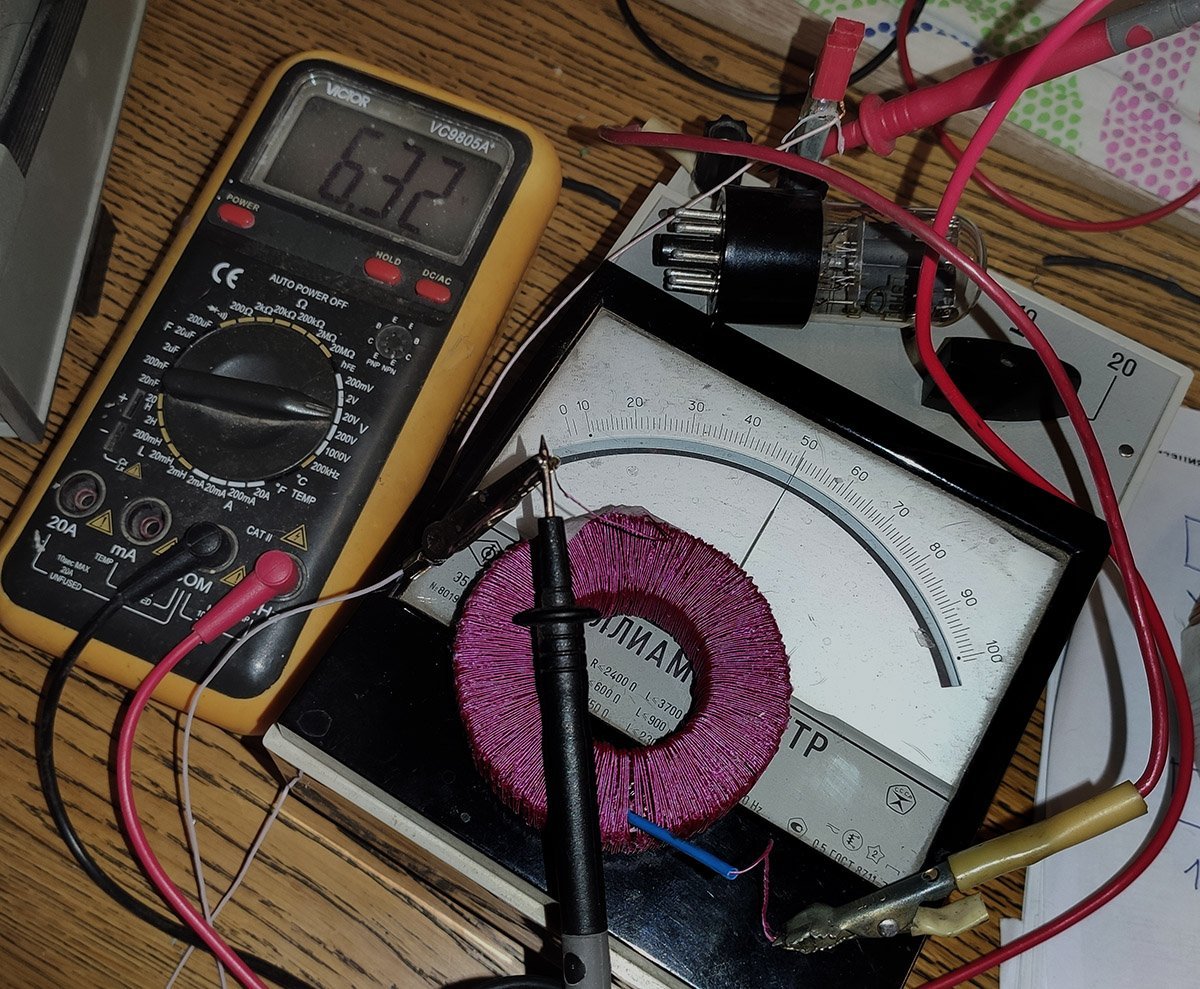

Проверка на токе 10 мА -с генератора идет 6.32 вольта на частоте 20 Гц.

6320 мВ делить на 6.28 делить на 10 мА делить на 20 Гц =5.03 Гн.

На крошечной индукции (100 мВ и 1 Кгц) - те же самые 5.1 Гн.





  • Like (+1) 2
Posted
3 минуты назад, johnson1496 сказал:

Или показалось?

Так и есть -наружный 66 мм и высота 21 мм.

Если его еще заэкранить снаружи в пермаллой 79НМ, то габарит мм на 2 добавится.

Posted
4 часа назад, johnson1496 сказал:

Экран, конечно, понадобится. Проект называется МС корректор для звукоснимателя с низким выходом.

С МС-трансформатором ?

  • 2 months later...
Posted

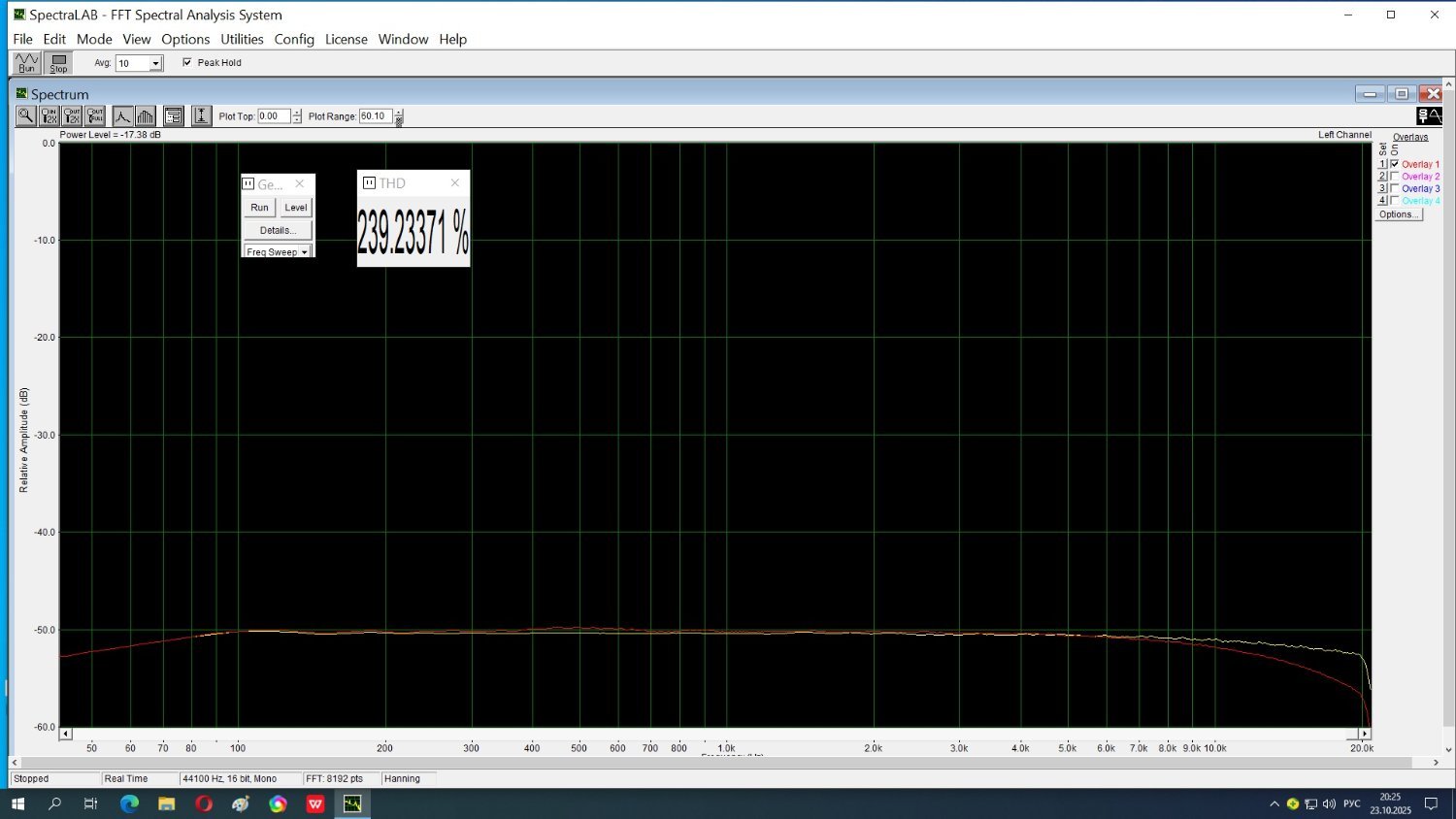

Может кому пригодится.

-в триодном SE доработал выходной с 4П-3В на 5П-4В, на вч стало лучше на 1-2дб.

-в пентодном SE подключал выходной на ОСМ016 с 3П-2В, это красная линия, и на ОСМ025 с 4П-3В это желтая линия, оба были с КО 7-8%.

пентод кр-3 ж-4перв.jpg

  • 3 weeks later...
Posted

Трансформатор ТС-270, неудачно расколол магнитопровод. Торцы сердечника расслоились. Если я зажму пластины, сделаю пару пропилов диском 1 мм по торцу сердечника, конечно перпендикулярно пластинам и забью туда медный провод, который должен зафиксировать пластины. Скажется ли этот медный шунт на работе тр-ра?

Posted

Плохая идея, уменьшиться площадь прилегания железа и провод закоротит пластины - увеличатся токи Фуко

Posted

Попробуйте развести эпоксидку пожиже, ацетоном например, зажать в тиски и склеить/пропитать.

  • Like (+1) 2
