ДимДимыч
ДимДимыч

Делать нечего и вот решил выложить.   Просто посмотреть. -----------------------------    Хватит, запутался. И что интересно, мотал без станка.

Magnetron
Magnetron

Добавлю несколько фото процесса.

ДимДимыч
ДимДимыч

Выходник для 211(4242). Железо Ш40*70, без перемычек ШнаШ, горячекатаное.  Точно такой же типоразмер у EI 120 немецкого м6. Ra=16k/8 Ом; Ток=70мА, мах 90мА. Мощность 20Вт(20гц)  0,48Тл.

Posted Images

Buran81 Local

Buran81

Posted
Posted
21 минуту назад, ДимДимыч сказал:

Полное железо.

 При 100 вит например одна индуктивность.

На нашем в 2...2,5 раза выше.

Ну т.е начальная проницаемость у него ниже...о.к?   А что за железо брал. Кинь марку.

И при чем тут "сила"?

  • 4 weeks later...
Ollleg Mentor

Ollleg

Posted
Posted

Будем ждать, пока мастера подтянутся.

Должны помочь.

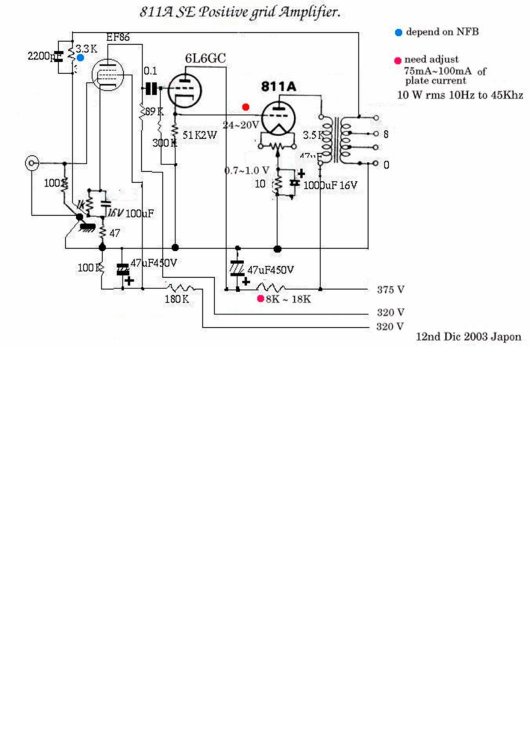

п.с. А что за схема?

Какие исходные данные по току анода в покое, анодному напряжению, сопр. нагрузки?

Сергей-1968 Proficient

Сергей-1968

Posted
Posted

Откуда-то из интернета, не помню, вроде бы ВКН: "Ещё одна свежая пара выходников.
Железо немецкое Ш34*34
Окно 17*102
5. 1025 витков 0,25мм 4 слоя
4. 76 витков 1,15мм
3. 2050 витков 0,25мм 8 слоёв
2. 76 витков 1,15мм
1. 1025 витков 0,25мм 4 слоя
зазор = 2 слоя бумаги 0,1мм.
Сопротивление первички постоянному току = 164 Ом
Индуктивность первички = 28 Гн.
С = 3,6нФ.
6к / 8 Ом, 80-100мА
для Г-811."

Сергей-1968 Proficient

Сергей-1968

Posted
Posted

Если позволите, alekselektrik 01, данная схема работает не устойчиво, не помню по каким причинам отказался, что-то с катодным повторителем не то. Г811 лучше через межкаскадный транс., хоть в аноде хоть в катоде.

alekselektrik01 Rookie

alekselektrik01

Posted
Posted

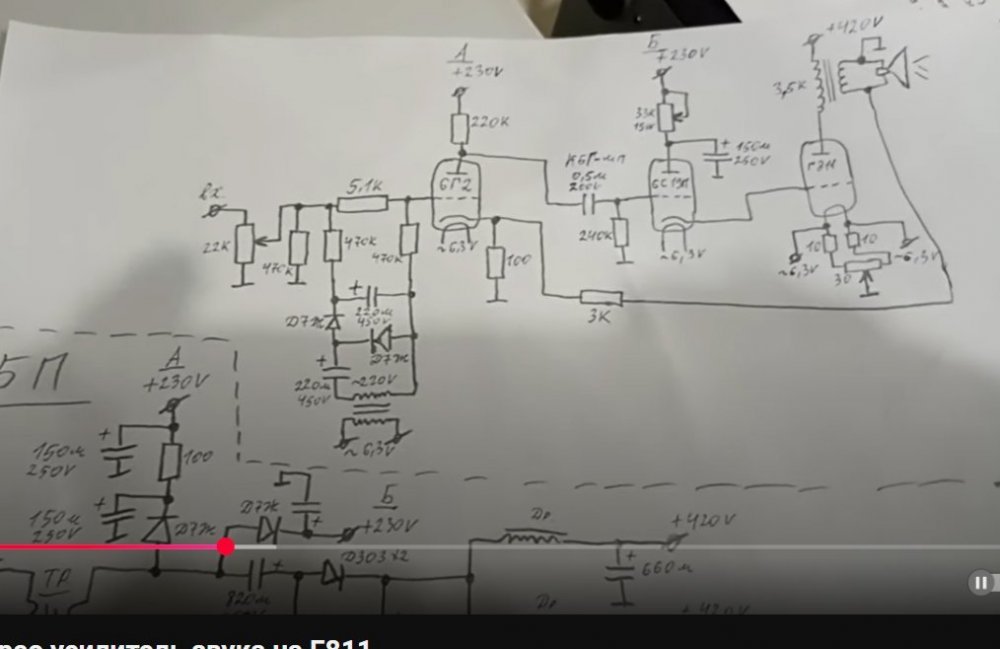

спасибо !!!! главное трансы сделать ! а там будем посмотреть  вот еще схема с ютюба автор Аудио сам . межкаскадный тоже попробую его тоже нужно делать думаю что то из Шалана там есть пара


Buran81 Local

Buran81

Posted
Posted
11 часов назад, alekselektrik01 сказал:

спасибо !!!! главное трансы сделать ! а там будем посмотреть  вот еще схема с ютюба автор Аудио сам . межкаскадный тоже попробую его тоже нужно делать думаю что то из Шалана там есть пара


А какую мощность вы планируете получить с этого усилителя?

Buran81 Local

Buran81

Posted
Posted

Да вопрос по мощности как бы не праздный. От неё от мощности зависит размер и кол.витков  всего ТВЗ.

Хотя конечно понимаю, что можно и матануть  на том что есть и тем что есть, лишь бы как то залезло. Играть конечно будет

Buran81 Local

Buran81

Posted
Posted

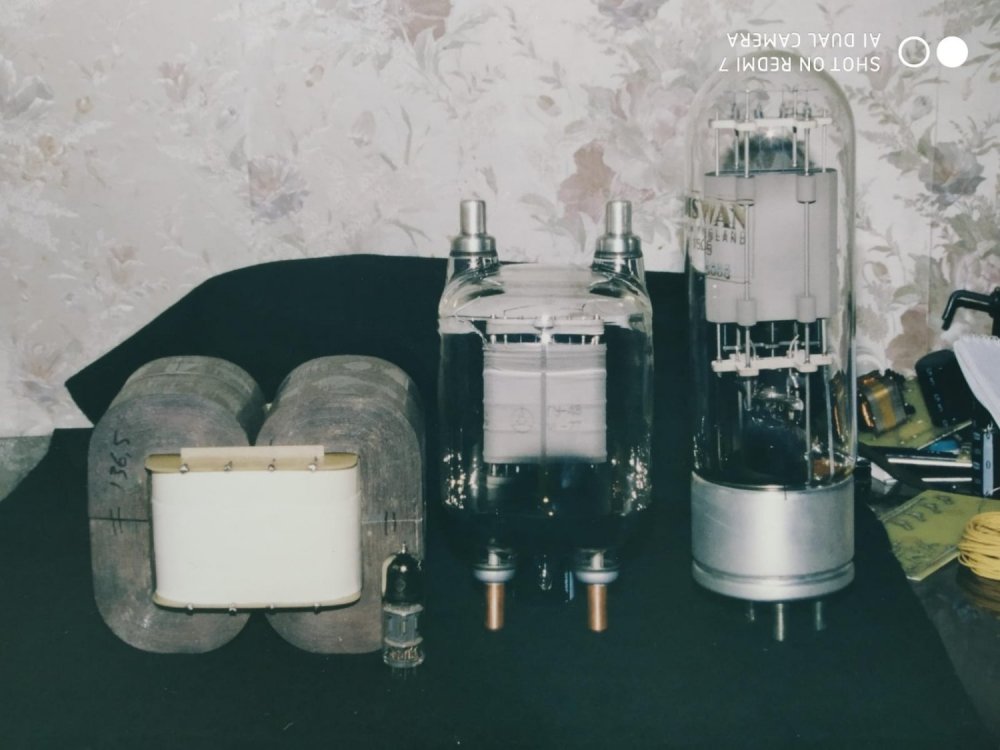

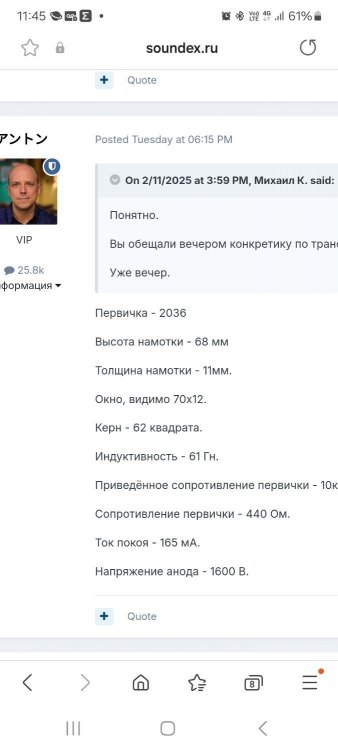

Вот скопирайдил на соседнем форуме кое какую интересную инфу про ТВЗ для мощной V1505. Может кому интересно тут  будет.:-)

Мое мнение ,что люди молодцы,знают что делают.

Прежде всего применили анизотропные ленточные МП , очень не большое окно и  следовательно короткая длинна МСЛ, с крупным сечением керна ,все это позволило не набирать большое количество  витков и не разгонять паразиты.

Вообщем  моё почтение... ИМХО.Редкий случай грамотности в моточной  теме.

IMG-20250213-WA0001.jpg.0577146670abfc8d45bb596370934da2.thumb.jpg.0280f7c60311065fe8c063f2c8bf162d.jpgScreenshot_20250214_114502_SamsungInternet.thumb.jpg.d0e4431d39fb5a3dde74acfaa1362e7d.jpg

  • Like (+1) 1
Kroul Community Regular

Kroul

Posted
Posted
В 12.01.2025 в 04:28, Сергей А сказал:

Пересматривал тут разные фото, в том числе страниц , наткнулся на такое , на одной из… - в магнитных цепях имеющих значимый зазор , преимущества сталей нивелируются этим зазором и материал сердечника не имеет большого значения.
Другими словами для РР трансов имеет смысл изготовление из пермаллоев, аморфов итп , а для SE уже нет.

Посмотрите на формулу (36) на нижнем,приведенном Вами, фото. Из неё следует, что чем выше начальная магнитная проницаемость материала, тем магнитная проницаемость тела ближе к своему предельному значению-к магнитной проницаемости формы, которая уже не зависит ни от амплитуды индукции, ни от частоты. Таким образом теоретически польза то есть и заметная, только вот как это будет заметно слушателю. А судя по всему заметно, возможно потому, что возникающие искажения как-то компенсируют накопившиеся, а возможно и наоборот, появляются какие-то новые, благозвучные гармоники)). В любом случае применение материалов с высокой начальной магнитной проницаемостью (или что тоже самое, с малой коэрцитивной силой) технически грамотно. Но учитывая, что «аудио» это в какой то мере и искусство, то не все так однозначно.

В 12.01.2025 в 12:45, Сергей А сказал:

Роман , это не ко мне , не помню откуда странички.
фото 2016 г



  • Like (+1) 1
  • 3 weeks later...
  • 4 weeks later...
Кружка Local

Кружка

Posted
Posted

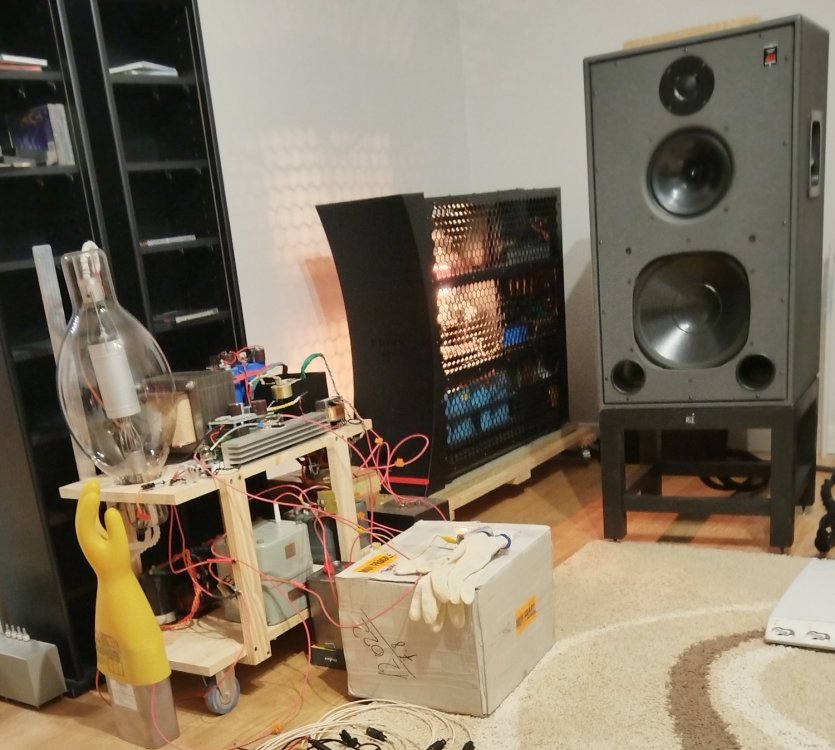

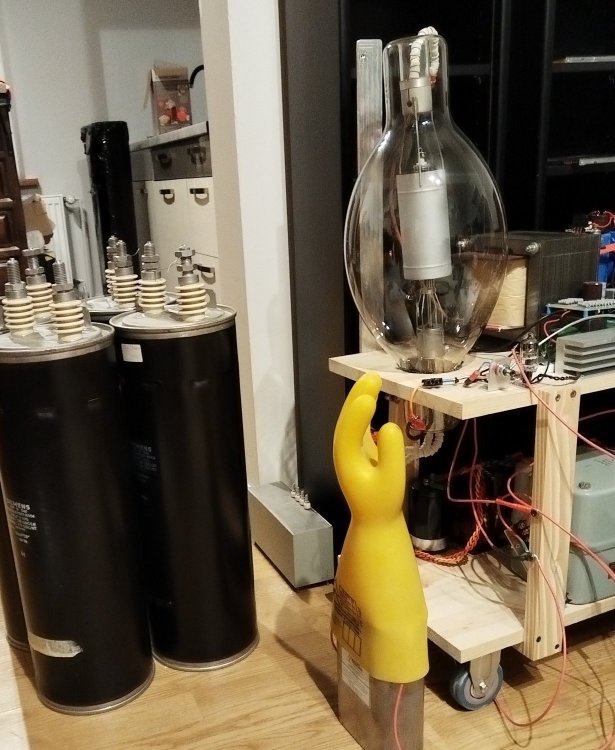

Лирическое отступление. Где-то в Польше одни из последних ТВЗ от ДД проходят апробацию под ГМ-100:

По идее они мотались под 304TL



  • Like (+1) 1
BAA Master

BAA

Posted
Posted
4 hours ago, Кружка said:

Лирическое отступление. Где-то в Польше одни из последних ТВЗ от ДД проходят апробацию под ГМ-100:

По идее они мотались под 304TL



Суровые польские мужики... :smile-03:

Spoiler

 lampa kurva



Rezvoy Local

Rezvoy

Posted
Posted
7 часов назад, Кружка сказал:

Лирическое отступление. Где-то в Польше одни из последних ТВЗ от ДД проходят апробацию под ГМ-100:

По идее они мотались под 304TL





Если это то, о чём я думаю, так они считаны на 3000В амплитудного. Маловато для ГМ100:smile-24:

  • Like (+1) 1
Кружка Local

Кружка

Posted
Posted

Подробностей не знаю, но сильно сомневаюсь, чтобы с лампы пытались выжать все возможное. Даже ГУ-48 не встречал, чтобы на максимум рассеиваемой кто-нибудь пользовал.

Пойдёт.

Ollleg Mentor

Ollleg

Posted
Posted
В 03.03.2025 в 13:10, Den101 сказал:

Парни, знает кто параметры этого трансформатора? Или хотя бы где он применялся?IMG_20250302_111443.thumb.jpg.aa1a09fd8f9d7a32592f3a725e636662.jpg

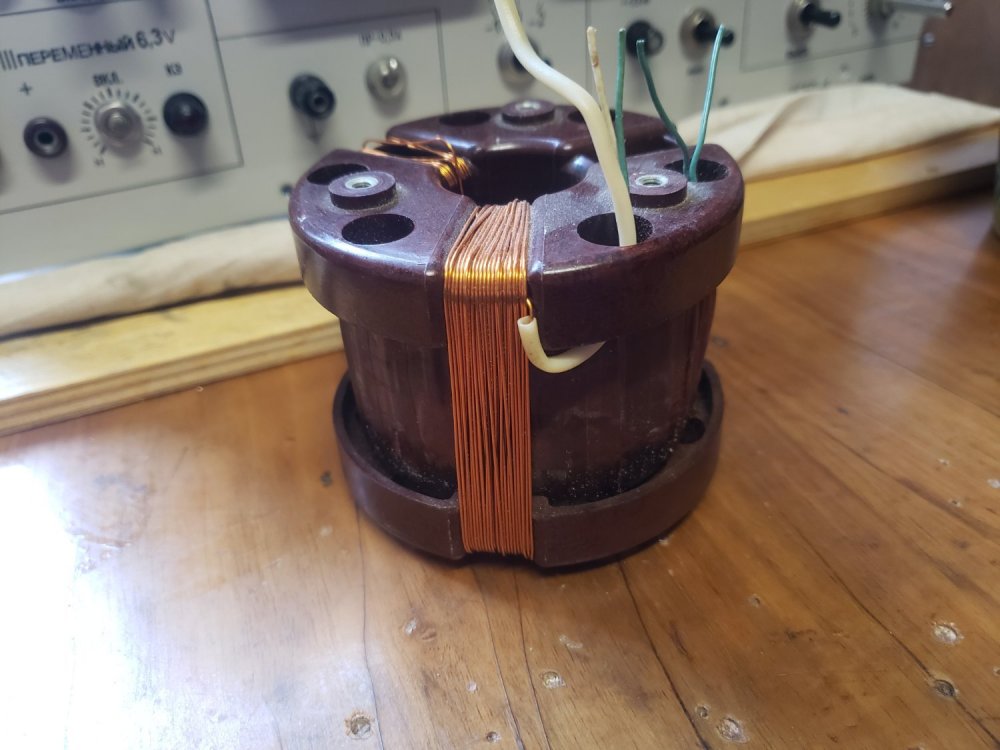

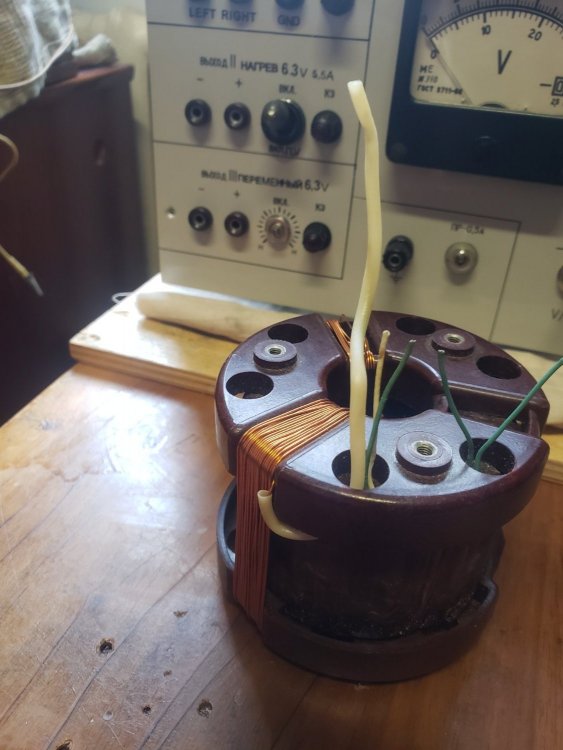

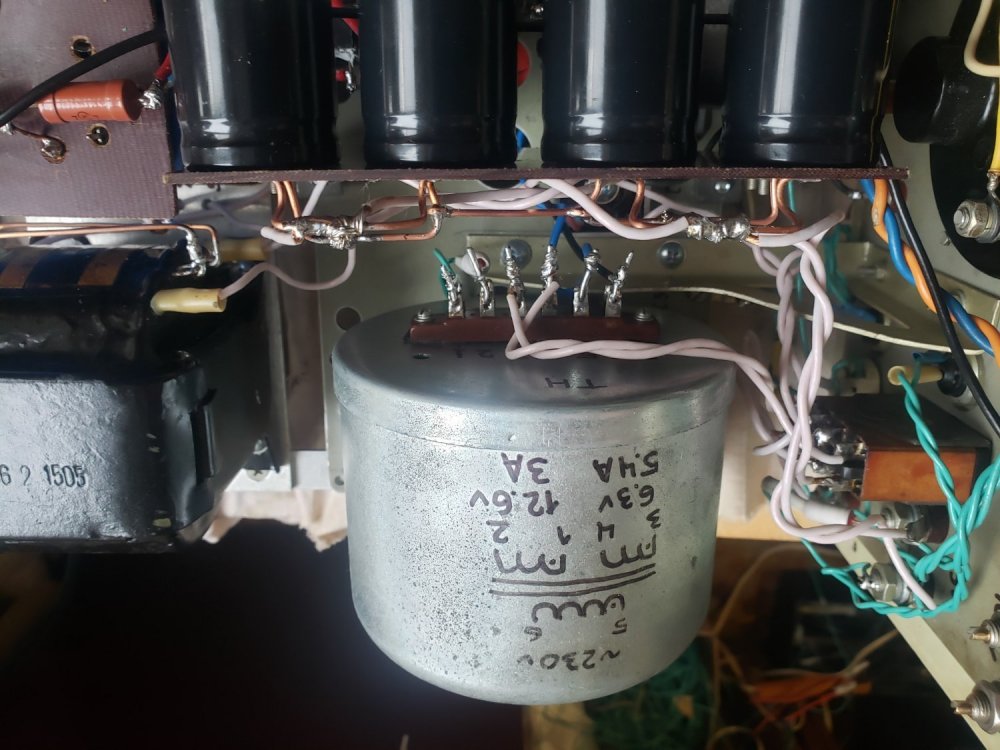

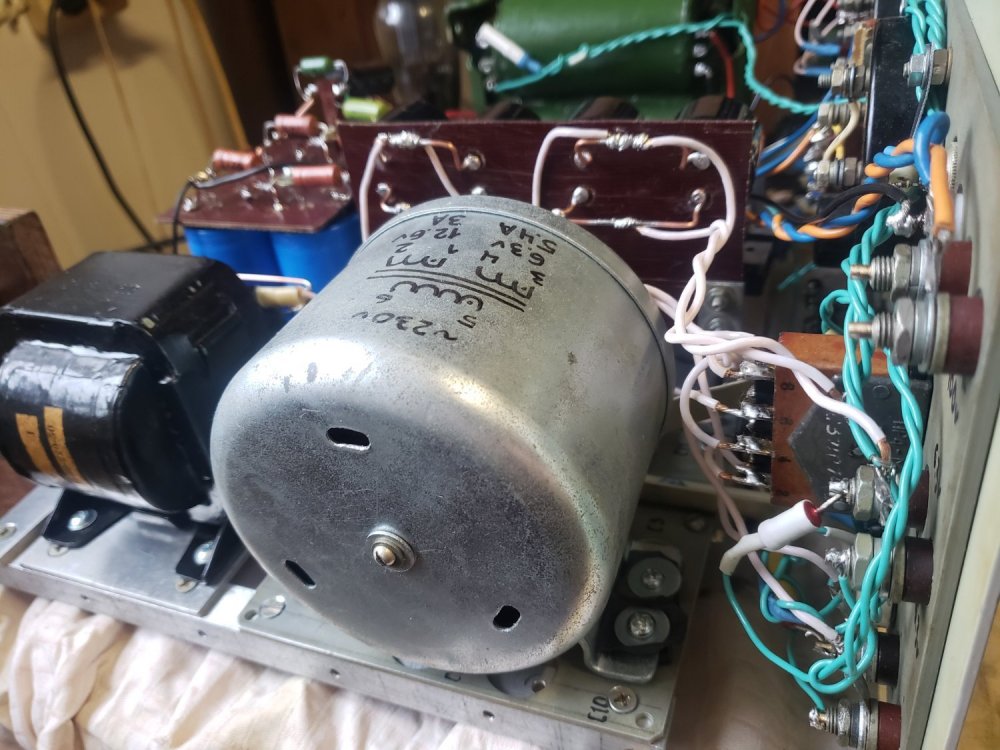

Посмотри фото под спойлером, скорее он. Применялся в ламповых осциллографах . Выходной тр для двутакта на 6п6с.  Катушку вторичку использую в качестве моножилы , в стальной корпус разместил накальный тор для нового БП. Немного отличается панелька с лепестками, у меня узкая пластина стояла, выходных отв. задействовано было тоже 4.

Спойлер

20250327_083603.jpg20250327_083629.jpg20250327_083640.jpg20250327_083658.jpg20250327_083719.jpg



  • Like (+1) 1
Buran81 Local

Buran81

Posted
Posted
2 часа назад, Rezvoy сказал:

Если это то, о чём я думаю, так они считаны на 3000В амплитудного. Маловато для ГМ100:smile-24:

Не вых мощность. не частота,  не режимы подмагничивания.... ничего не ясно.  Но вывод -Маловато для ГМ100)))Пипец экспертиза ))))

  • Hmm... (-1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
35 минут назад, Ollleg сказал:

Посмотри фото под спойлером, скорее он. Применялся в ламповых осциллографах . Выходной тр для двутакта на 6п6с.  Катушку вторичку использую в качестве моножилы , в стальной корпус разместил накальный тор для нового БП. Немного отличается панелька с лепестками, у меня узкая пластина стояла, выходных отв. задействовано было тоже 4.

  Показать контент

20250327_083603.jpg20250327_083629.jpg20250327_083640.jpg20250327_083658.jpg20250327_083719.jpg



Если считать генератор сигналов осциллографом, то в них, точно! :) Raa примерно 5...6 к / 600 ом. Должны подойти данные ниже:


  • Like (+1) 2
  • Thanks (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
12 минут назад, Buran81 сказал:

Не вых мощность. не частота,  не режимы подмагничивания.... ничего не ясно.  Но вывод -Маловато для ГМ100)))Пипец экспертиза ))))

Ну дык, ждëм экспертов! Надеюсь, "обясниш" всë на раз-два?
