5 часов назад, Сергей Ал. сказал:

Это точно. Берём израильское (Eilor Magnetic) железо, например, одно из самых ходовых, М4 0,27. Потери по информации производителя 1,3 W/KG при 1,7T/50HZ (про потери при меньшей индукции производитель помалкивает). Что останется при весе сердечника 10 кг от 3,5 Вт?

У меня, к слову, был выходник примерно такого габарита на М6 Waasner (1,11W/kg при 1,5T, 1,65W/kg при 1,7T 50 HZ), неплохо работал с 6с4с (по цифрам сейчас точно не скажу, но до динамиков 3 Вт как-то добирались). И с полосой было всё нормально.

А реально 10-килограммовое железо выходника раскочегарить до 1,5Т на 3 ваттах мощности?

Posted
47 минут назад, Buran81 сказал:

А если серьёзно,  то действительно не понятно почему надо обяснять и доказывать простые вещи,которые написаны в любом каталоге ,любого производителя транс.железа.

 В учебниках вообще всё написано, непонятно чего мы тут на форуме ещё обсуждаем.:smile-61:

Posted
9 часов назад, Den101 сказал:

А реально 10-килограммовое железо выходника раскочегарить до 1,5Т на 3 ваттах мощности?

Есть желание в 1001-й раз обсудить влияние потерь - создайте отдельную тему, а мне, честно говоря, лень в очередной раз вступать в дискуссию (без реальных цифр и расчётов) по этому поводу.

Posted
11 часов назад, Buran81 сказал:

А если серьёзно,  то действительно не понятно почему надо обяснять и доказывать простые вещи,которые написаны в любом каталоге ,любого производителя транс.железа.

И что там написано? Чтобы все успокоились, можете показать график потерь в железе в зависимости от магнитной индукции в магнитопроводе для различных частот?

Posted
10 часов назад, Ollleg сказал:

 В учебниках вообще всё написано, непонятно чего мы тут на форуме ещё обсуждаем.:smile-61:

Не ну в учебниках ладно.... там часто пояснения нужны. ибо сразу не понятно может быть.

А с потерями то что не ясно ( тому же Кружке например).  Да даже любому пояльщику -практиканту  известно  что чем больше трансформатор, тем больше у него ток намагничивание .т.е МЕНЬШЕ индуктивность. Каккой нибудь сварочник может иметь ток.х.х в несколько ампер, а в то же время трансформатор от маленького радиоприемника имеет жалкие милиамперы. И зная все это почему то постоянно всплывают какие то форумные  разговоры о том что никаких потерь в железе нет. Или очередные требования...мол  "а ты докажи что они есть!?   я никаких потерь не слышу" )))))



Posted
11 часов назад, Den101 сказал:

А реально 10-килограммовое железо выходника раскочегарить до 1,5Т на 3 ваттах мощности?

Без зазора на постоянке 10 мА и 3 тыс витков уже под 2 Тл индукция будет.

Posted
12 часов назад, Михаил К. сказал:

Без зазора на постоянке 10 мА и 3 тыс витков уже под 2 Тл индукция будет.

Не, ну постоянкой-то понятно, имел в виду чисто переменную составляющую. Если там всё нормально с зазором, то таких габаритов железо на трехваттной мощности будет работать с довольно малой индукцией, как мне видится.

Posted
23 часа назад, Buran81 сказал:

что чем больше трансформатор, тем больше у него ток намагничивание .т.е МЕНЬШЕ индуктивность.

интересное утверждение

получается если на ОСМ 1,0 намотать 10000 витков проводом 0,35 у него будет меньшая индуктивность чем у ОСМ 0,1 с 3000 витков тем же проводом

Posted
28 минут назад, arcev сказал:

интересное утверждение

получается если на ОСМ 1,0 намотать 10000 витков проводом 0,35 у него будет меньшая индуктивность чем у ОСМ 0,1 с 3000 витков тем же проводом

Он наверное имел ввиду другое- у готовых намотанных ОСМ 1.0 индуктивность меньше чем у ОСМ 0.4, а у 0.4 меньше чем у 0.063.



Posted

Данные первичных обмоток на 220в. трансформаторов ОСМ Минского

электротехнического завода 1980 год.

0,063-998витков 0,33мм

0,1 -616витков 0,41мм

0,16 -490витков 0,59мм

0,25 -393витка 0,77мм

0,4 -316витков 1,04мм

0,63 -255витков 1,56мм

1,0 -160витков 1,88мм

ОСМ 1,0 вес 14,4кг. Сердечник 50х80мм. Iхх-300ма"

  • Like (+1) 1
Posted
1 час назад, Михаил К. сказал:

Он наверное имел ввиду другое- у готовых намотанных ОСМ 1.0

так вроде о выходных трансах была речь

Posted
2 часа назад, arcev сказал:

интересное утверждение

получается если на ОСМ 1,0 намотать 10000 витков проводом 0,35 у него будет меньшая индуктивность чем у ОСМ 0,1 с 3000 витков тем же проводом

Это не утверждение ,это физический факт.

Вам поэтому и приходится мотать по 10000 витков ,т.е снижать индукцию (отсюда и все форумные разговоры о ней) на больших магнитопроводах, именно потому что большее  железо больше  "сжирает" индуктивность. Пример со сварочником  и маленьким трансформатором   - проще некуда:-)

Posted
В 01.08.2025 в 20:29, Ollleg сказал:

...Есть приверженцы одной концепции, есть другой.

Концепция подразумевает какую-то реализацию. Буран на этом форуме (в противовес концепциям тех, кого он критикует) хоть один свой усилитель показал (с режимами, измерениями и пр.)?

Posted
13 часов назад, Сергей Ал. сказал:

Концепция подразумевает какую-то реализацию. Буран на этом форуме (в противовес концепциям тех, кого он критикует) хоть один свой усилитель показал (с режимами, измерениями и пр.)?

Зачем прикидываться незнайкой ?

Много раз показывал  на разных форумах ,где вы "участвуете ",свои конструкции и разные измерения...

И вообще,  причём тут какая то концепция и факт того что у трансформаторного железа есть  явление потерь?

Неужели уверовав  в какие то концепции,вы думаете отменить это физическое явление ?

Не получится .  Как не говори халва,  во рту  слаще не станет.

  • Like (+1) 1
Posted

Когда говорят о потерях в железе, нужно указываь, на каких частотах эти потери.

Вообще, незаслуженно много о железе говорят, особенно о толщине проката.

Так, чем прокат тоньше, тем железо высокочастотнее, независимо от марки.

А чем железо высокочастотнее, тем хуже оно работает на низких частотах, субъективно, потери на НЧ, у 400 герцового железа могут достигать 20 Дб, и более. Молодые были, не лень было, в один канал вставили 400 герцовое железо, а во втором канале было обычное кинаповское, один канал запустили напрямую, второй черз темброблок, и крутили регулировку НЧ до уравнивания АЧХ, вобщем полностью убрав бас, до 400 герцового железа не дотянули, а регулировка была в пределах 18 Дб.

У меня была катушка, с довольно большой дыркой в середине, 4000 витков в первичной обмотке, я в неё вставлял разные железяки, подобрав примерно в одном сечении пакет, дык разница есть только в басу, у железа тольщиной 0,15 мм , бас начинался со 130 герц.

А высокие частоты, через железо не ходят вообще, попробуйте вытащить железо из трансформатора который в данный момент играет - удивитесь, звук никуда не делся, пропал только бас.



  • Thanks (+1) 1
Posted
1 час назад, Buran81 сказал:

Много раз показывал..

Не было (начиная со старого АП и др.) ни внятного описания конструкций (со схемами, режимами и измерениями), ни грамотно проведённых измерений (с описанием условий, использованием нормальных приборов и пр.), ни расчётов величины этих потерь (с конкретными цифрами). Если не так - приведите всё это здесь, на этом форуме (о чём, кстати, неоднократно просили участники форума).

  • Smile 1
  • Smile 1
Posted
1 час назад, Сергей Б сказал:

А чем железо высокочастотнее, тем хуже оно работает на низких частотах

А можно ссылку на что нибудь написанное на эту тему ?

Posted
13 минут назад, Rezvoy сказал:

У т.н. "ВЧ" железа, как правило, ниже допустимая индукция ( не всегда).

я понял так, что допустим есть сталь 3408 толщиной пластин 0.35 мм, сделали из нее же пластины 0.3 мм и низкочастотные свойства магнитопровода просели и наоборот.



Posted

Если верить учебникам 50х и нормалям на 400Гц трансы - да. Но толщина меньше, если правильно помню.

Posted

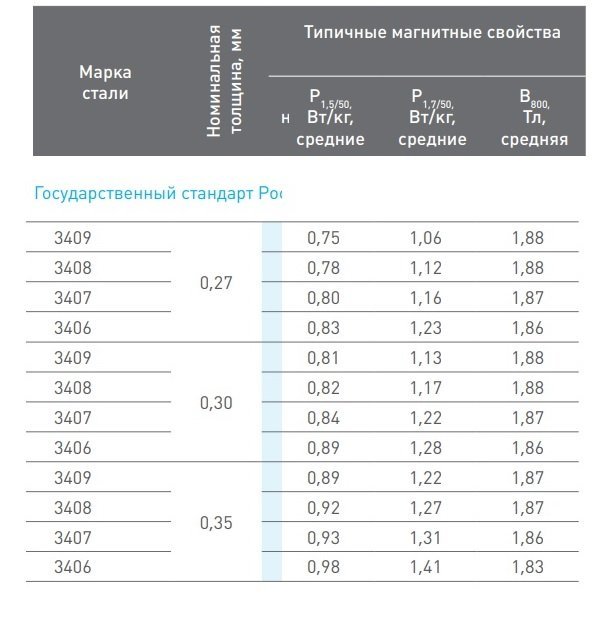

По заслуживающим доверие источникам, например каталогу Новолипецкого меткомбината (основного производителя элтехстали в РФ), я вижу что в диапазоне 0.27-0.35 мм, с уменьшением толщины максимальная рабочая индукция не меняется, а потери на частоте 50 Гц уменьшаются на одном грейде железа.

50 Гц вроде достаточно низкая частота.

Да и советские ленточные 400-герцовые трансы делались на унифицированных с 50-герцевыми магнитопроводах, если правильно помню.




  • Like (+1) 2
