Моточные изделия ( твз...тс...мкт...)

ДимДимыч

By ДимДимыч
in Passive

 Share

Recommended Posts

Алекс Proficient

Алекс

Posted
Posted
23 минуты назад, Кружка сказал:

Ачх с 2,2кОм= 30кГц....-2дб (вторичка заземлена)
Если без, то до 50кГц....-2дб.

С одной стороны круто, а с другой 20кГц коту под хвост, обидно, у меня только семь)) а с другой стороны и витков не пять тысяч, в общем однозначно класс!

  • Replies 1.3k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Делать нечего и вот решил выложить.   Просто посмотреть. -----------------------------    Хватит, запутался. И что интересно, мотал без станка.

Magnetron
Magnetron

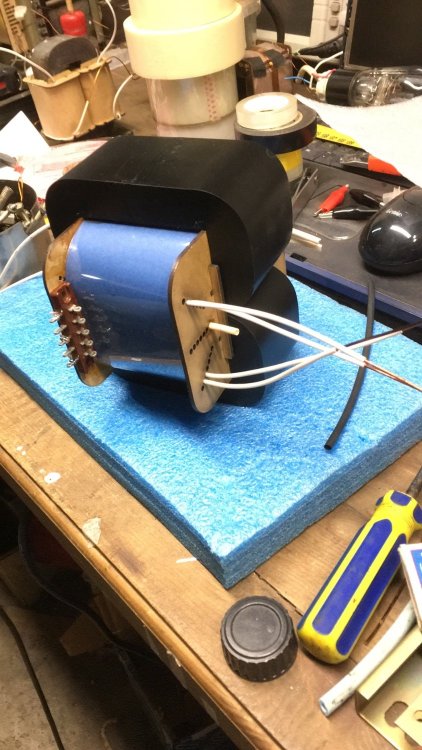

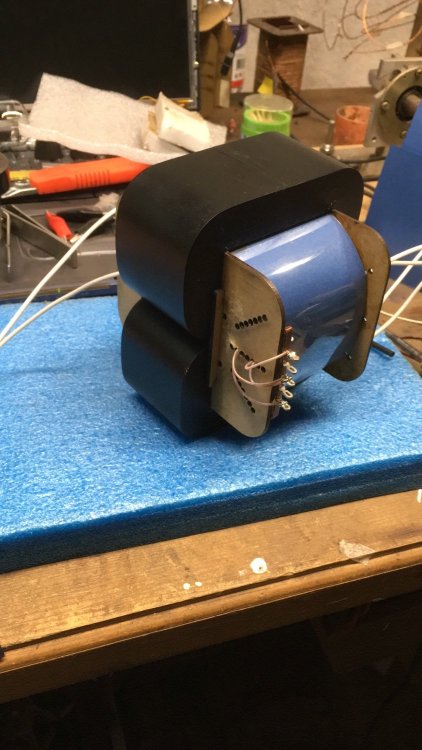

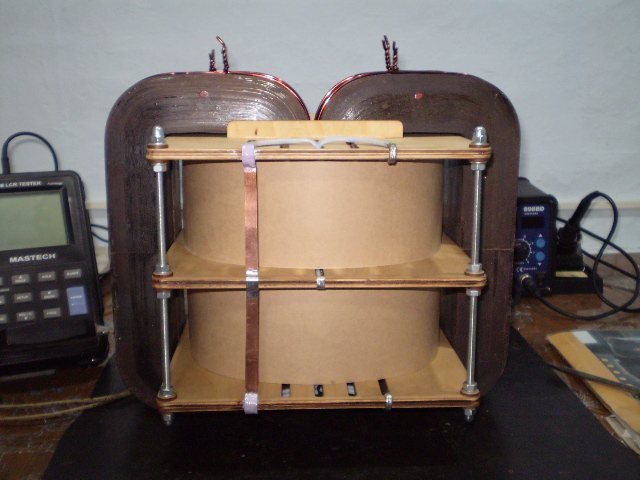

Добавлю несколько фото процесса.

ДимДимыч
ДимДимыч

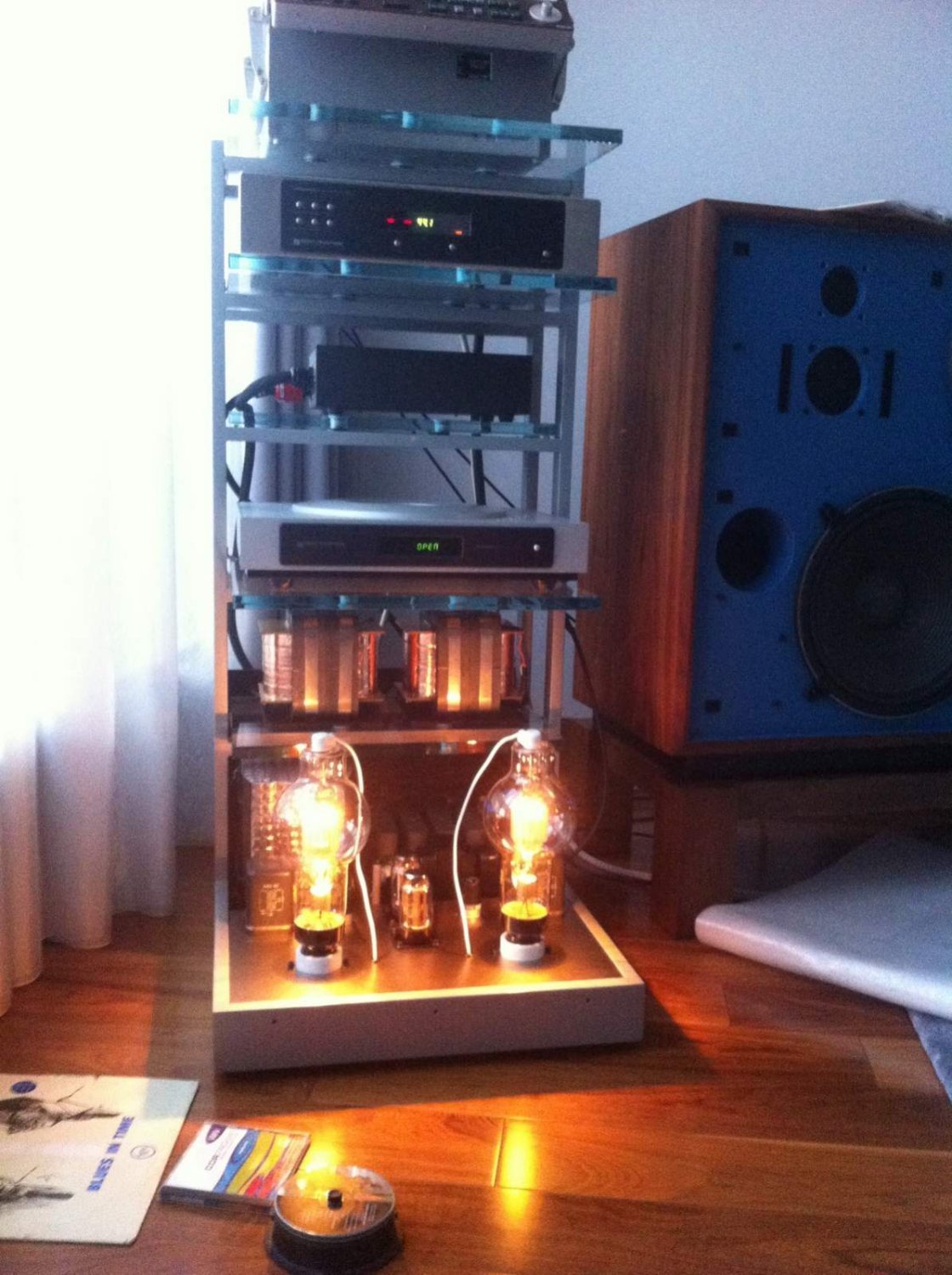

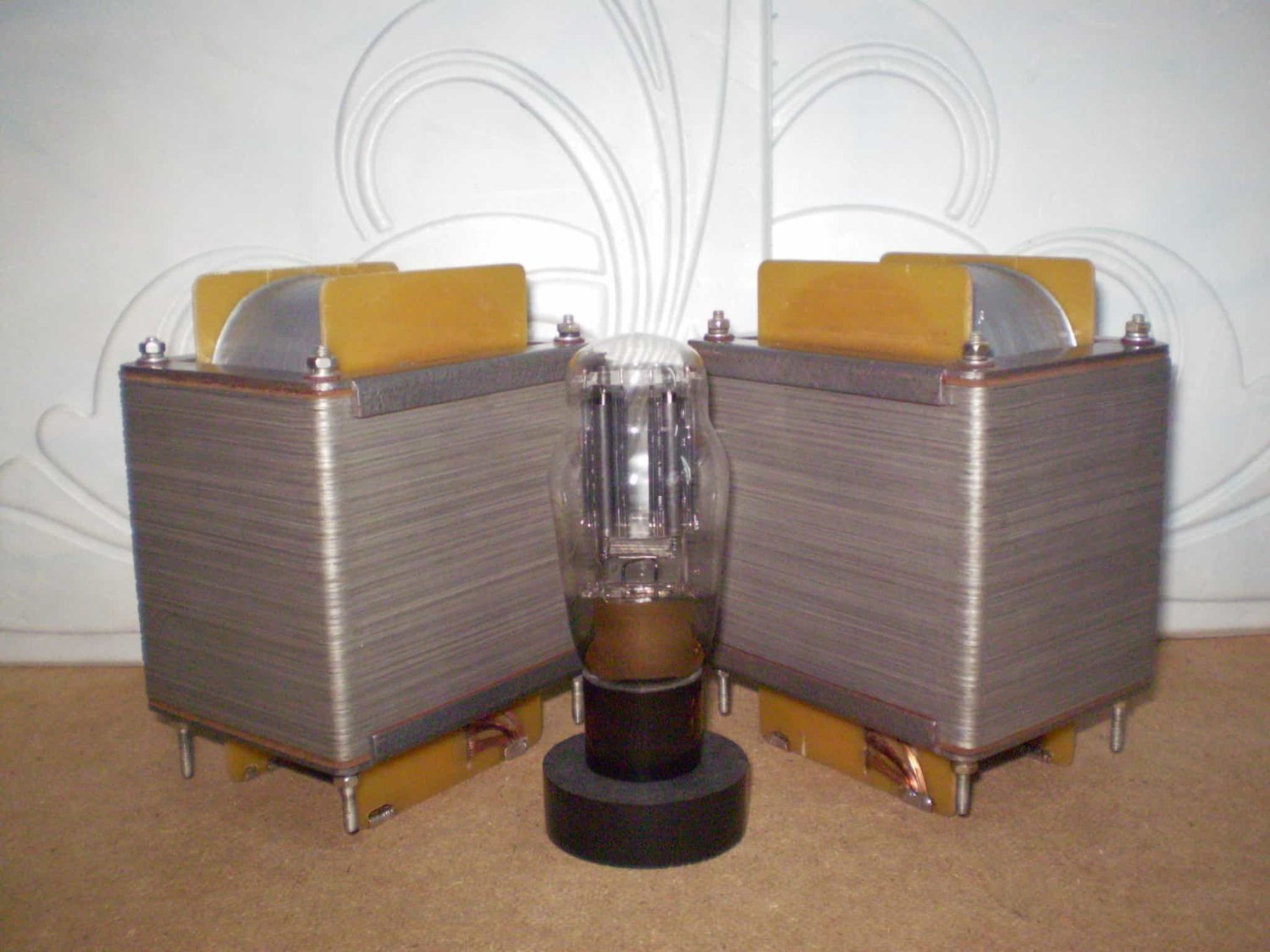

Выходник для 211(4242). Железо Ш40*70, без перемычек ШнаШ, горячекатаное.  Точно такой же типоразмер у EI 120 немецкого м6. Ra=16k/8 Ом; Ток=70мА, мах 90мА. Мощность 20Вт(20гц)  0,48Тл.

Posted Images

Кружка Local

Кружка

Posted
Posted

Димыч обмерял катушки. ТВЗ я собирал уже сам. Возможно, в сборе там  и по другому. Этого железа, как и железа моих БТВЗ у него никогда не было. Не реально с пересылкой согласовать... С катушками-то заморочился с растаможкой.

  • Like (+1) 1
Алекс Proficient

Алекс

Posted
Posted
9 часов назад, Кружка сказал:

Возможно, в сборе там  и по другому.

В сборе 100% по другому, то-то я смотрю уж больно фсё красиво))).

у меня для таких случаев не резистор на генераторе, а полноценная схемка на триоде, очень показательно.

P.S.  Тут как с МС трансами, какой смысл их обмерять без конкретного каскада...

  • 4 weeks later...
Михаил К. Proficient

Михаил К.

Posted
Posted
В 13.05.2025 в 11:40, Алекс сказал:

Тут как с МС трансами, какой смысл их обмерять без конкретного каскада...

Дак можно же смоделировать головку.

Пример - активное катушек головки 5 Ом.

Запускаешь сигнал с генератора на резистивный делитель и на резистор 5 Ом подключаешь трансформатор.

  • 1 month later...
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted
Ollleg
This post was recognized by Ollleg!

"Мастер своего дела, настоящий Мастер!"

ДимДимыч was awarded the badge 'Expert' and 50000 points.

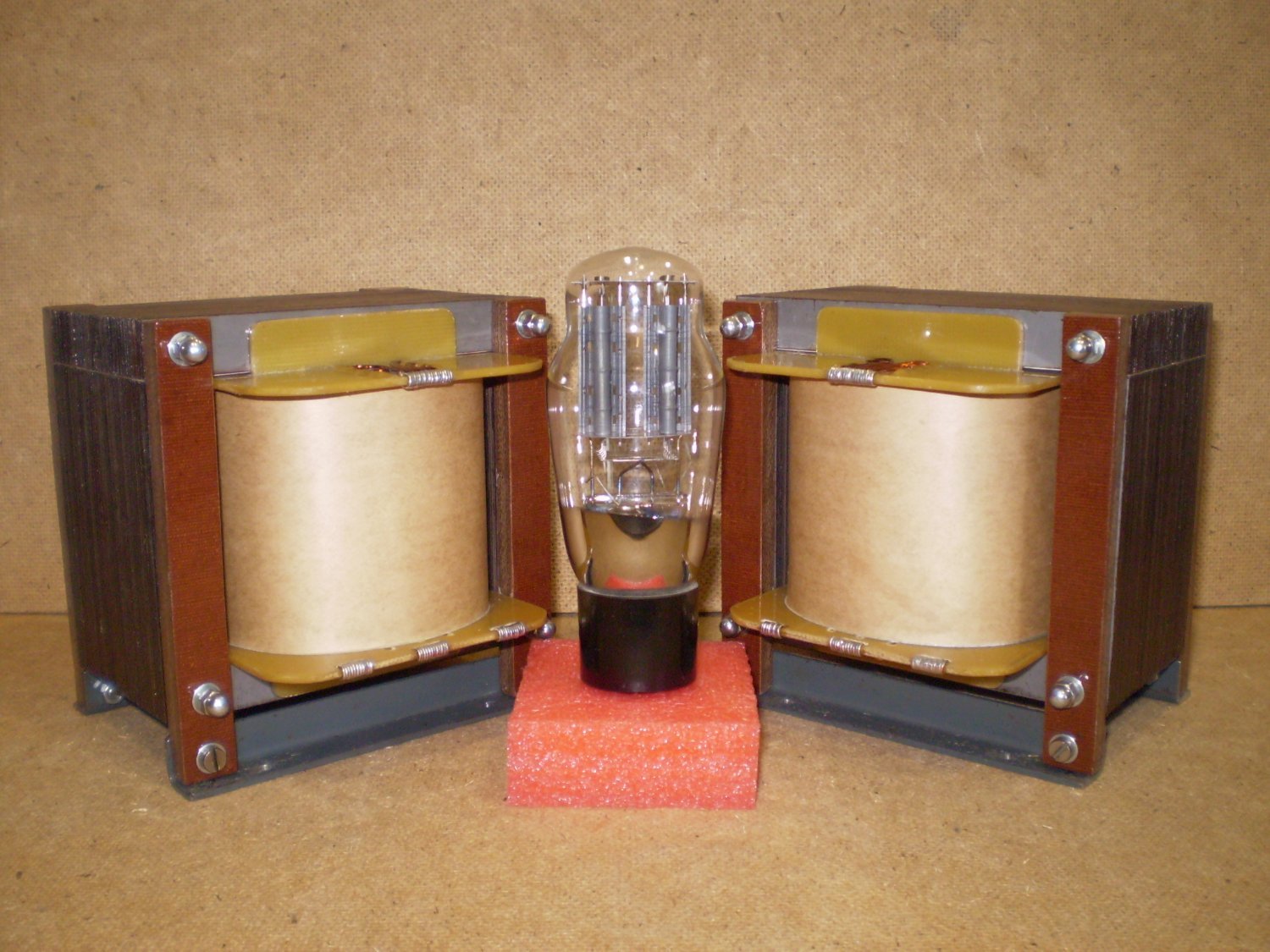

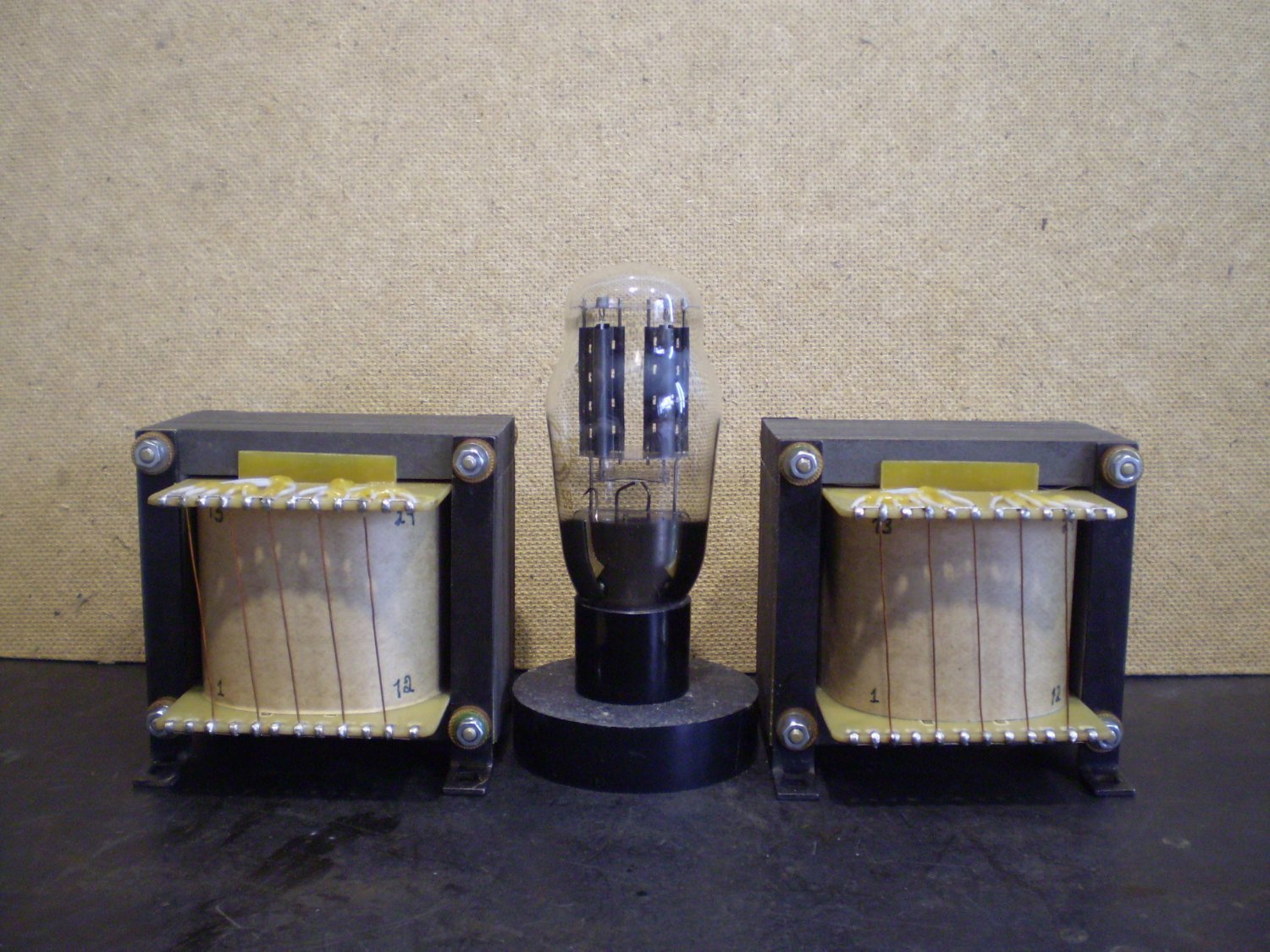

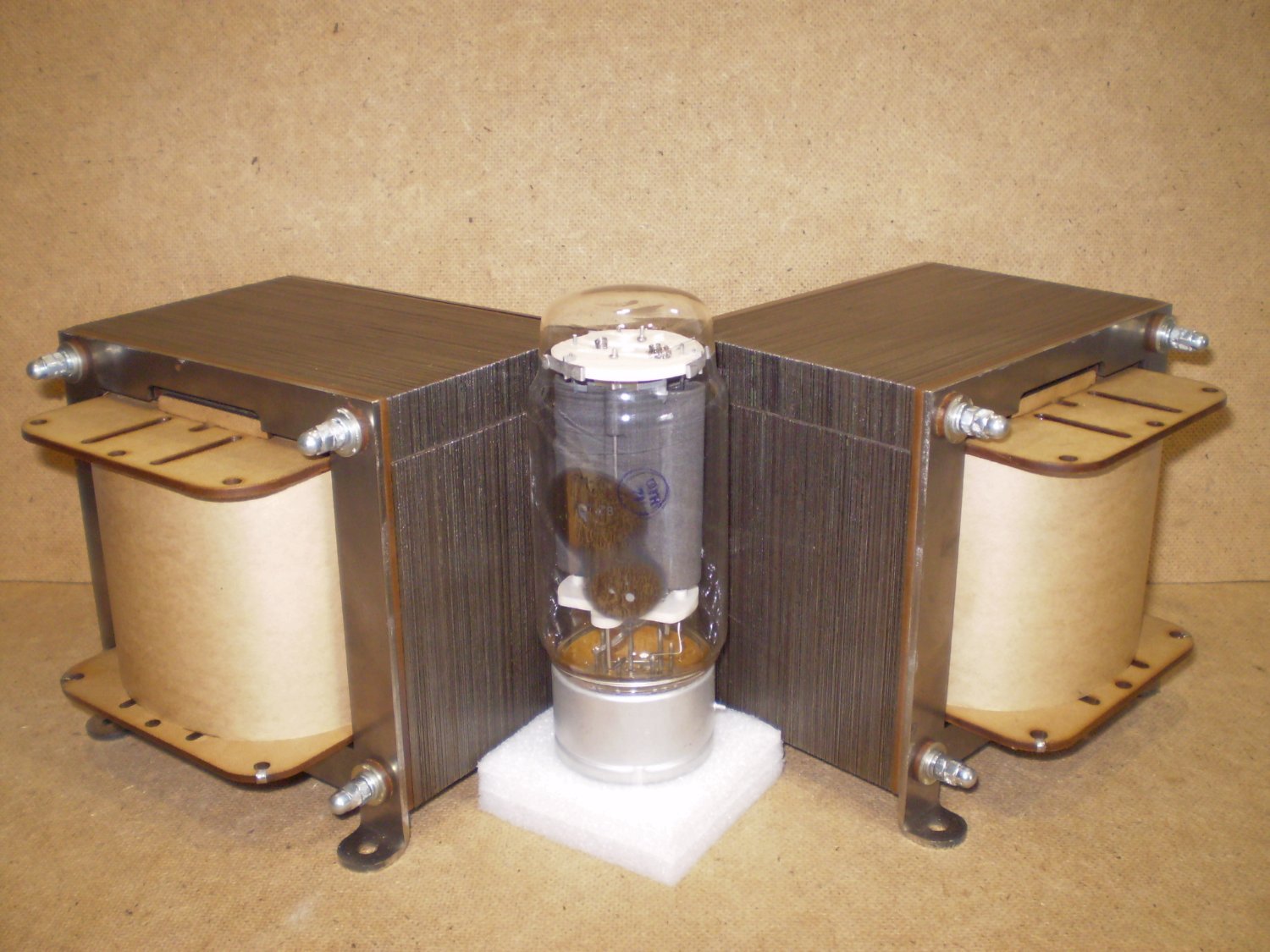

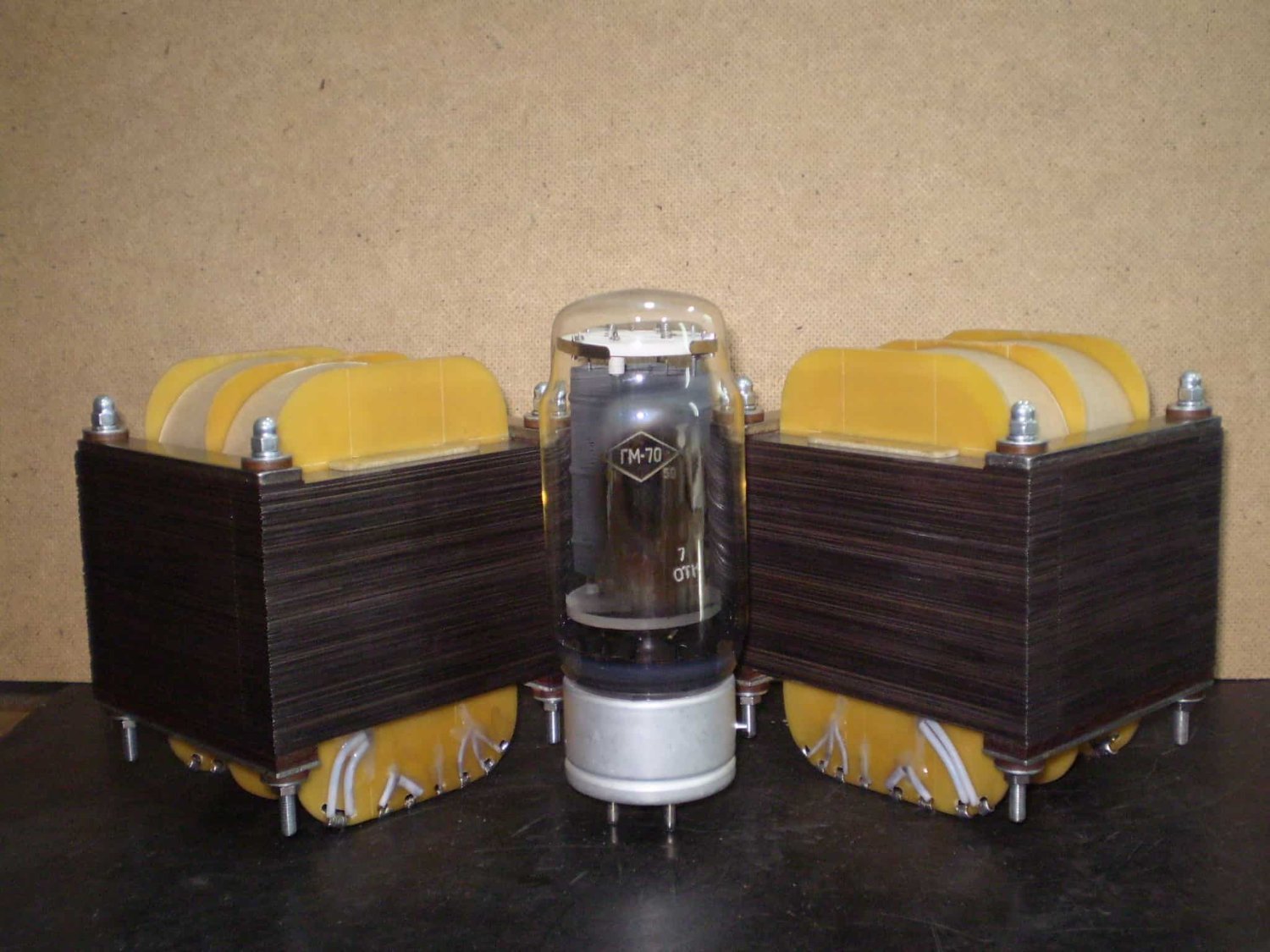

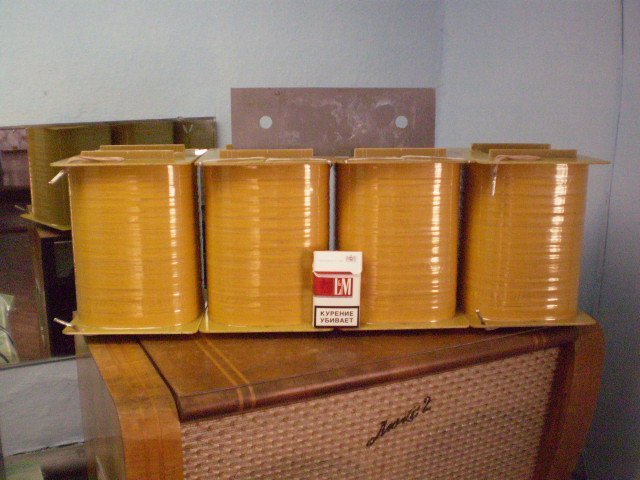

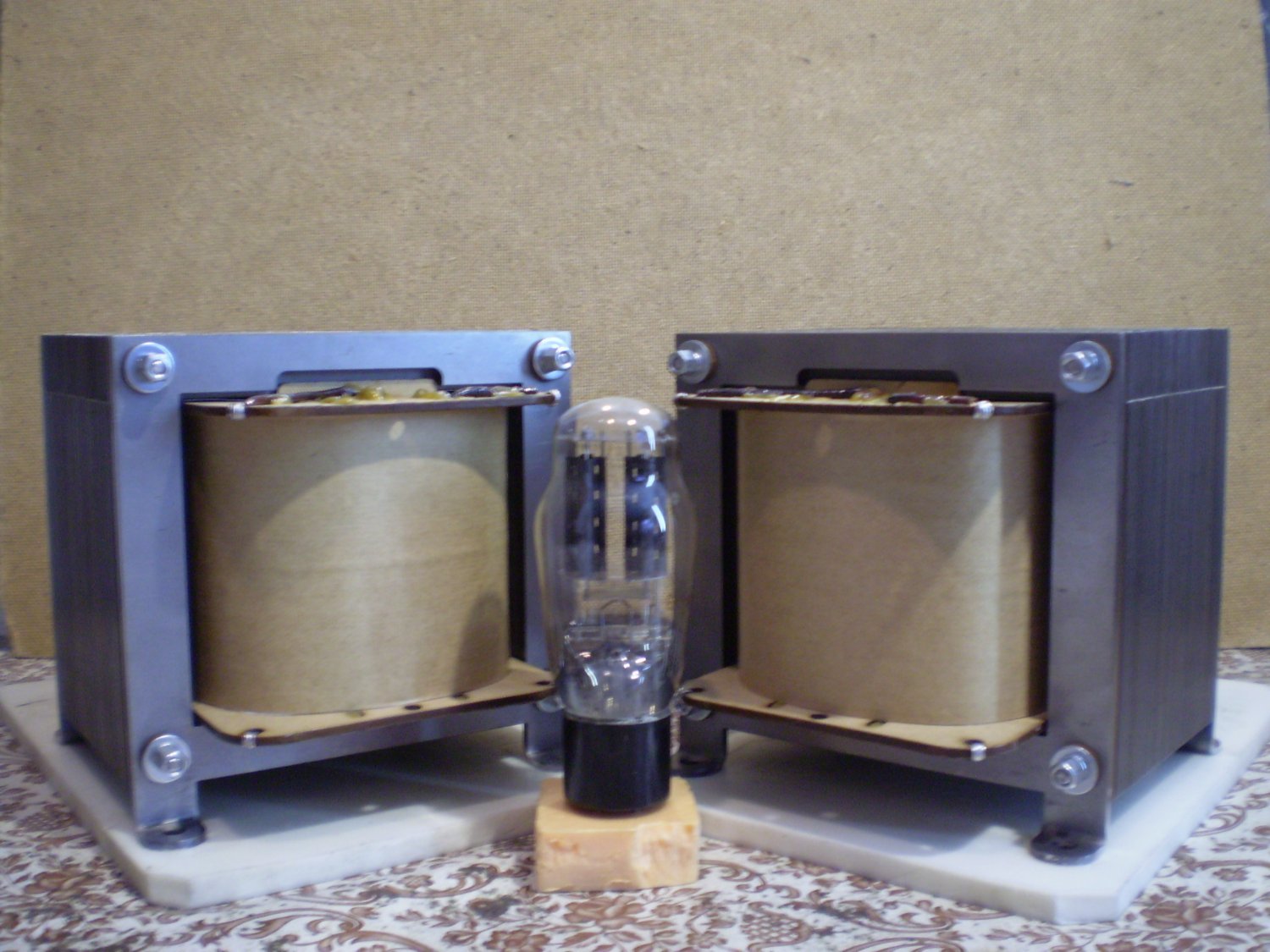

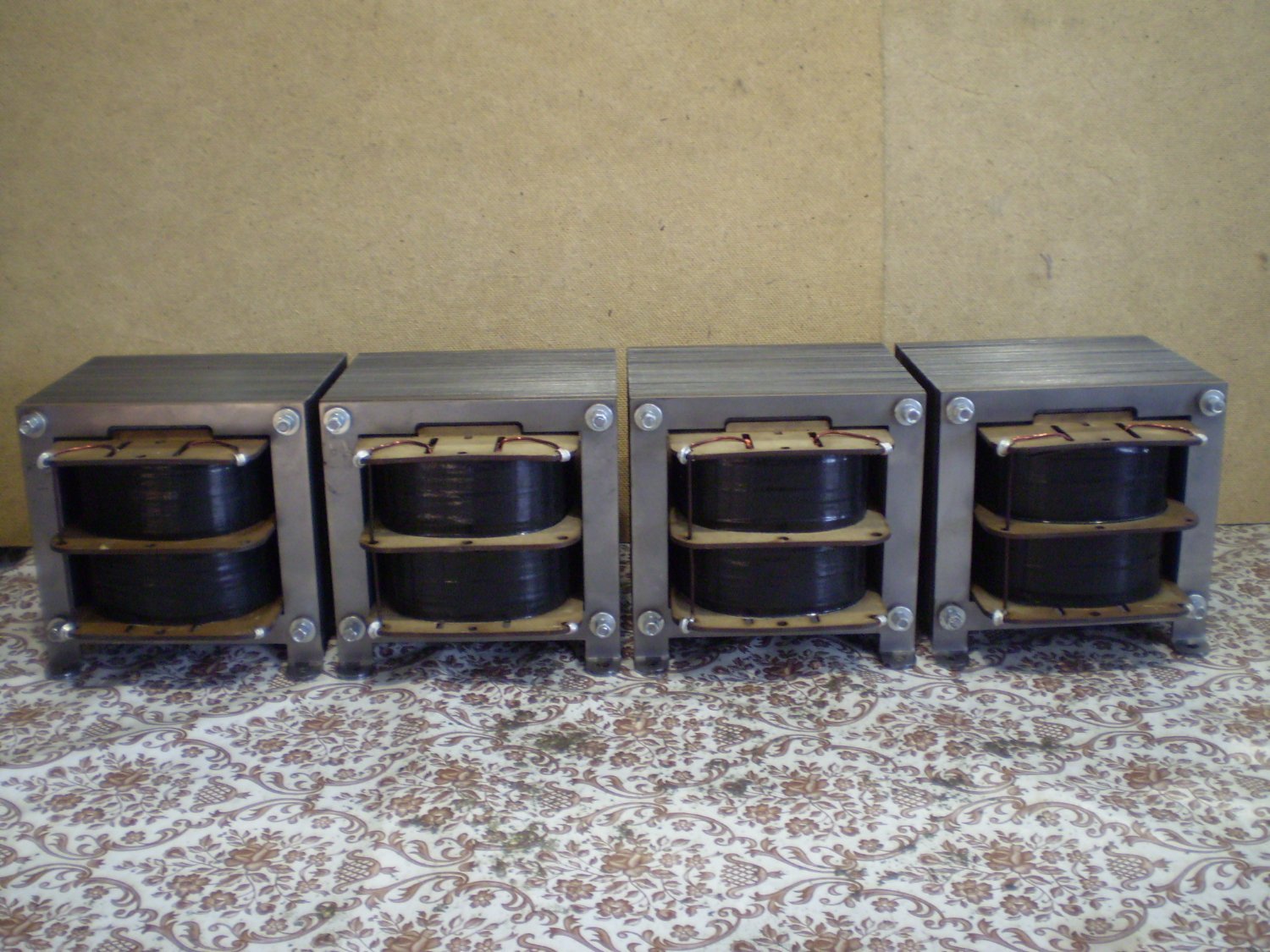

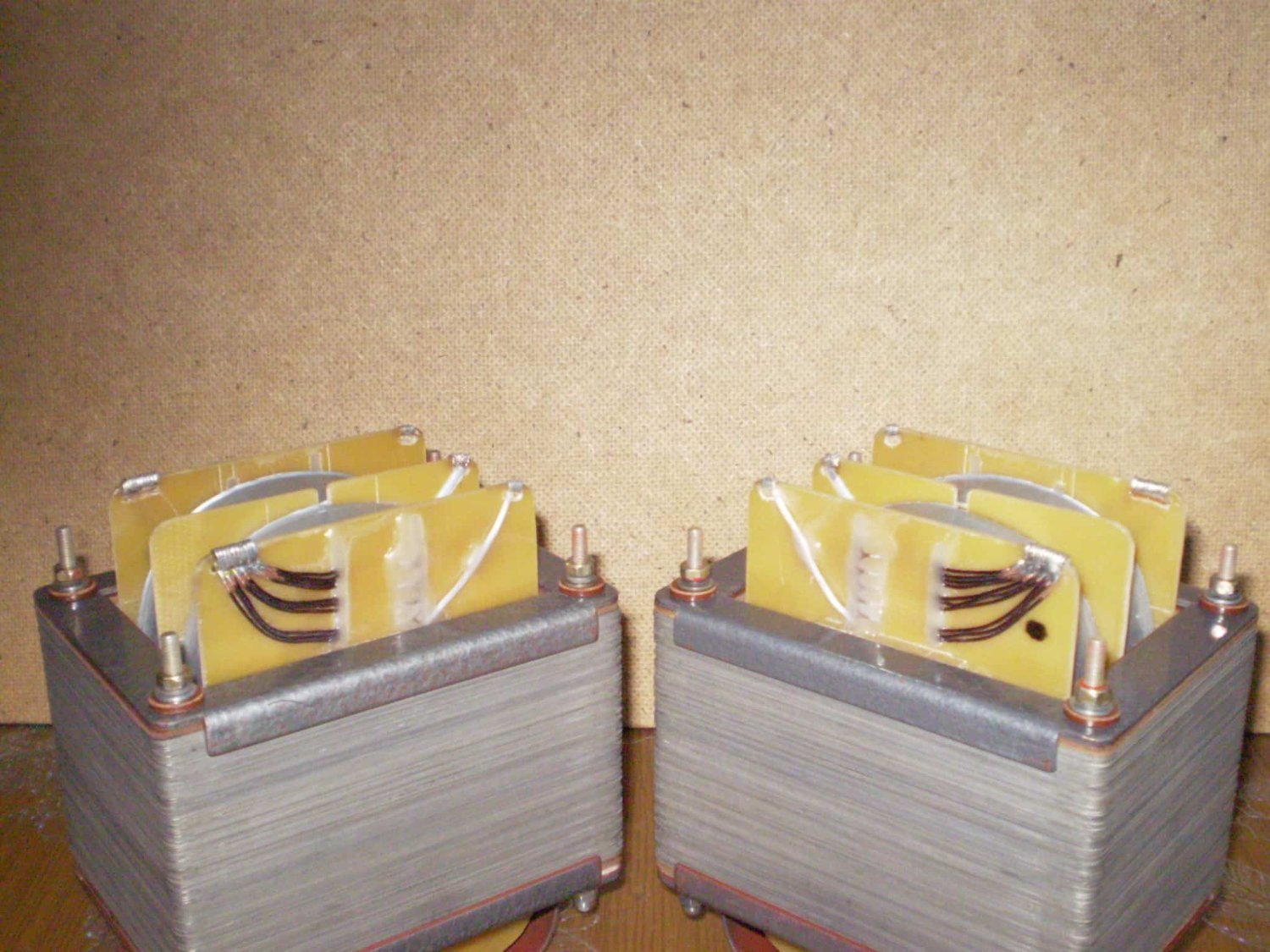

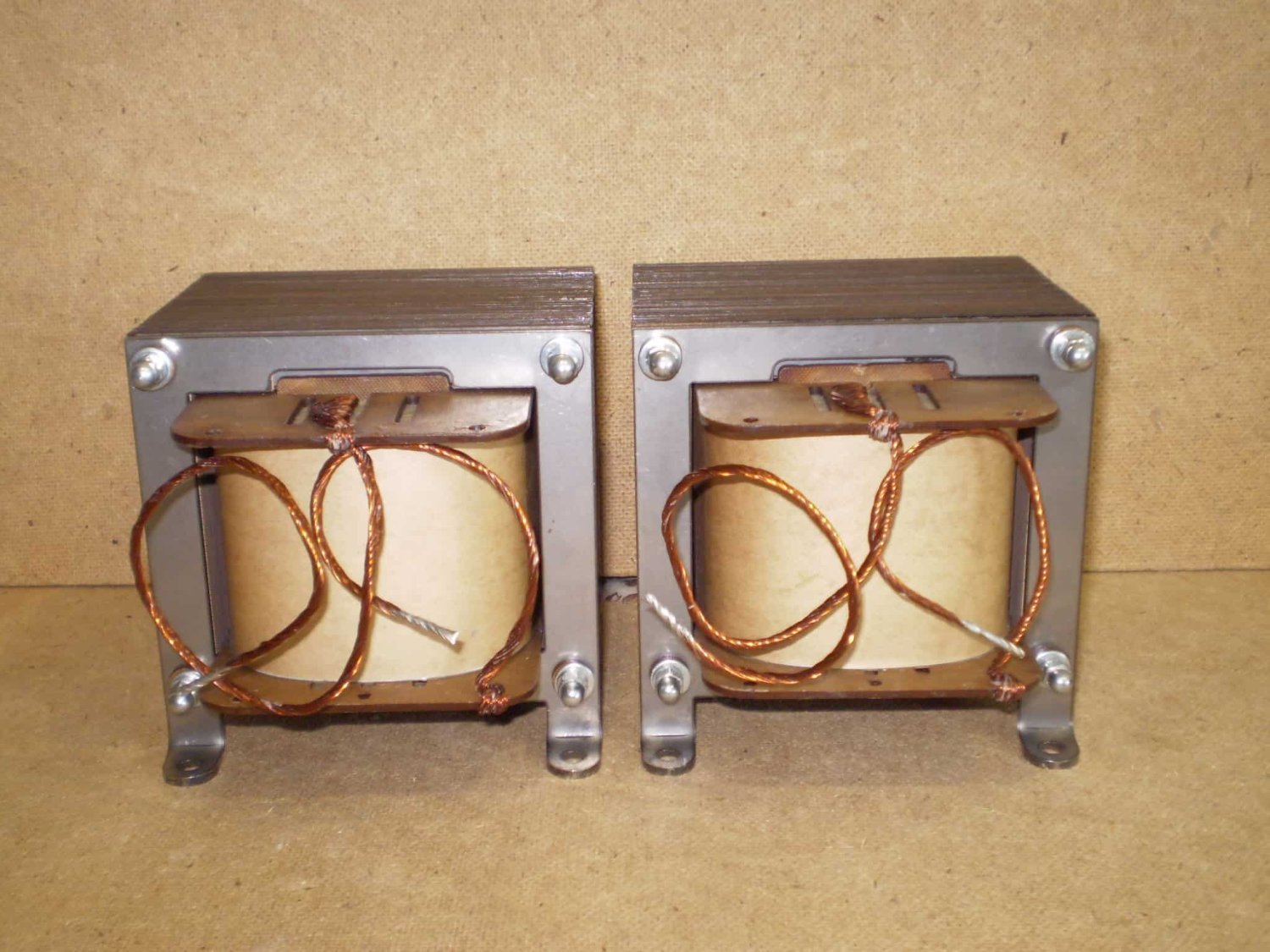

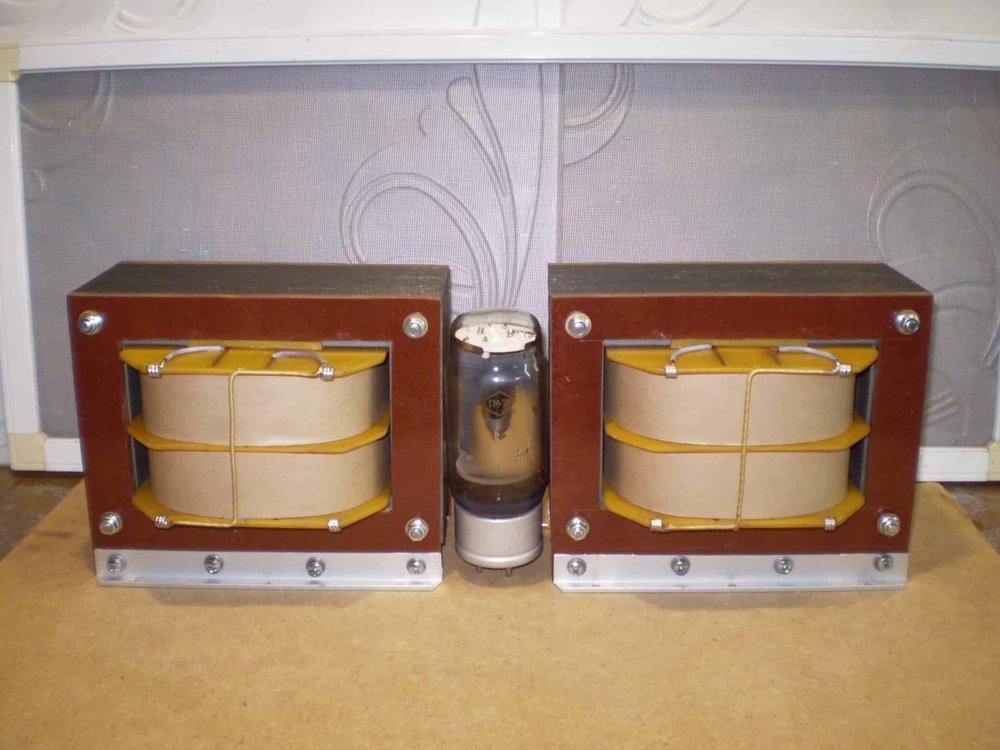

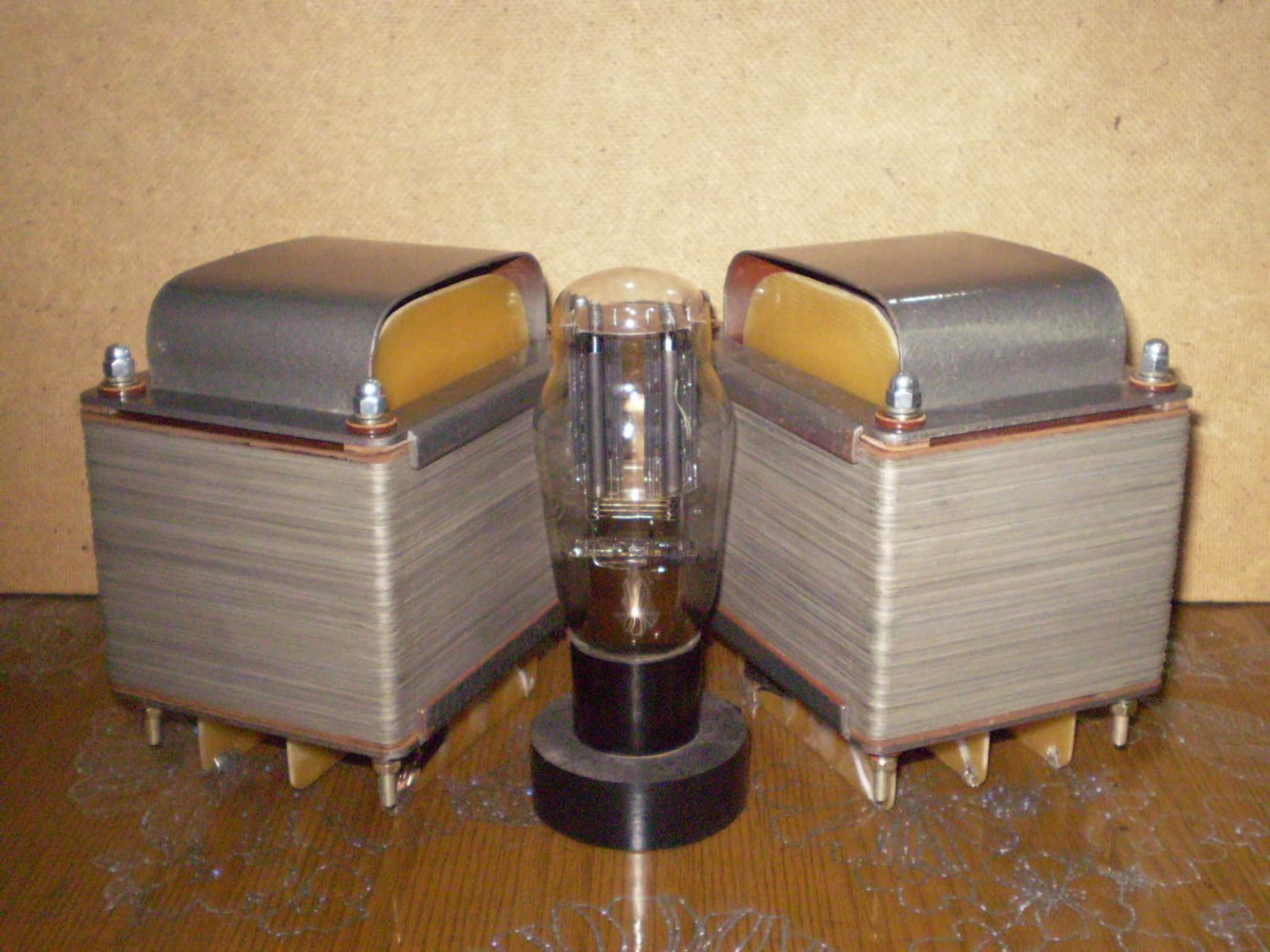

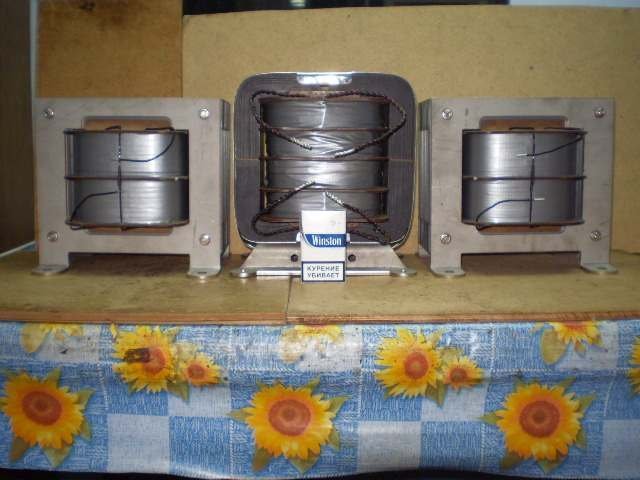

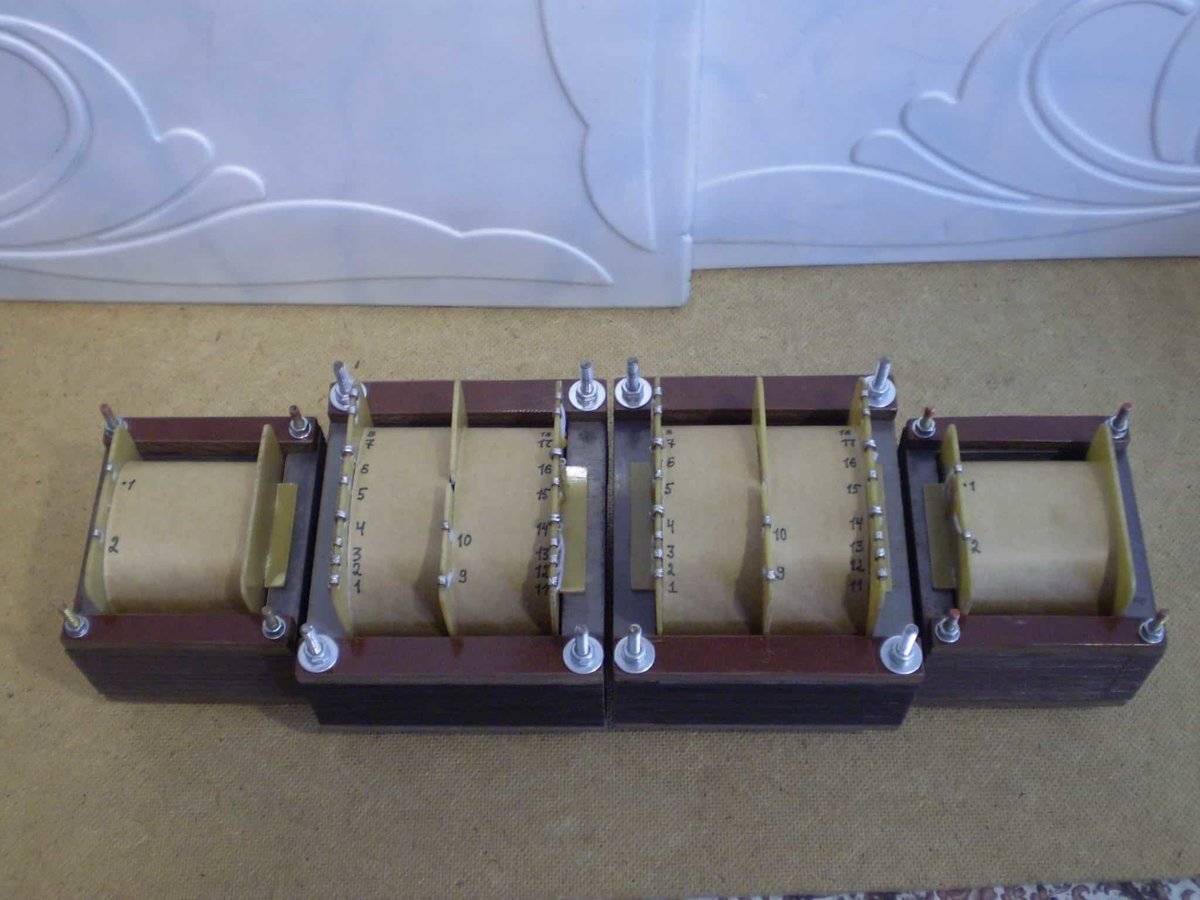

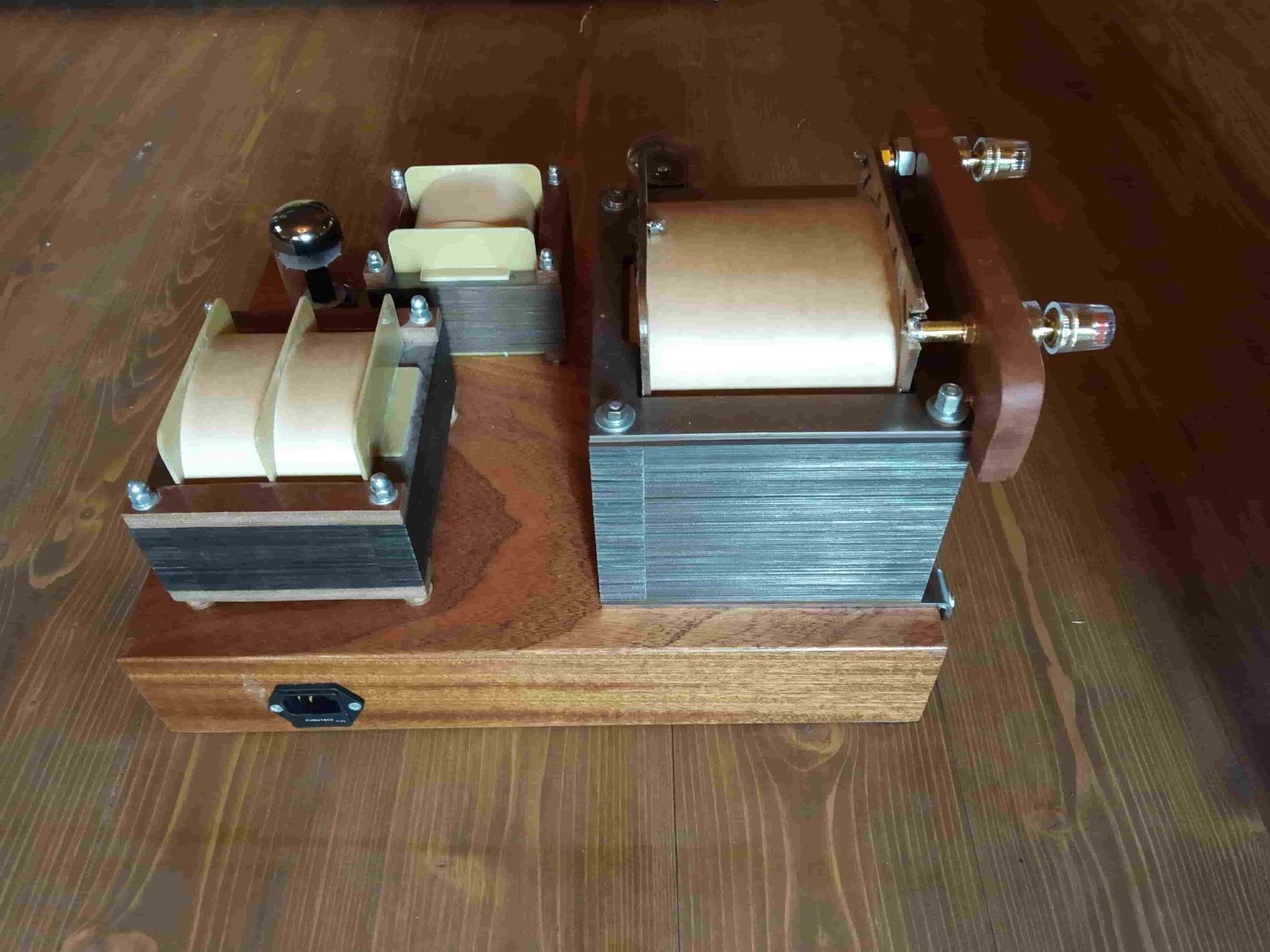

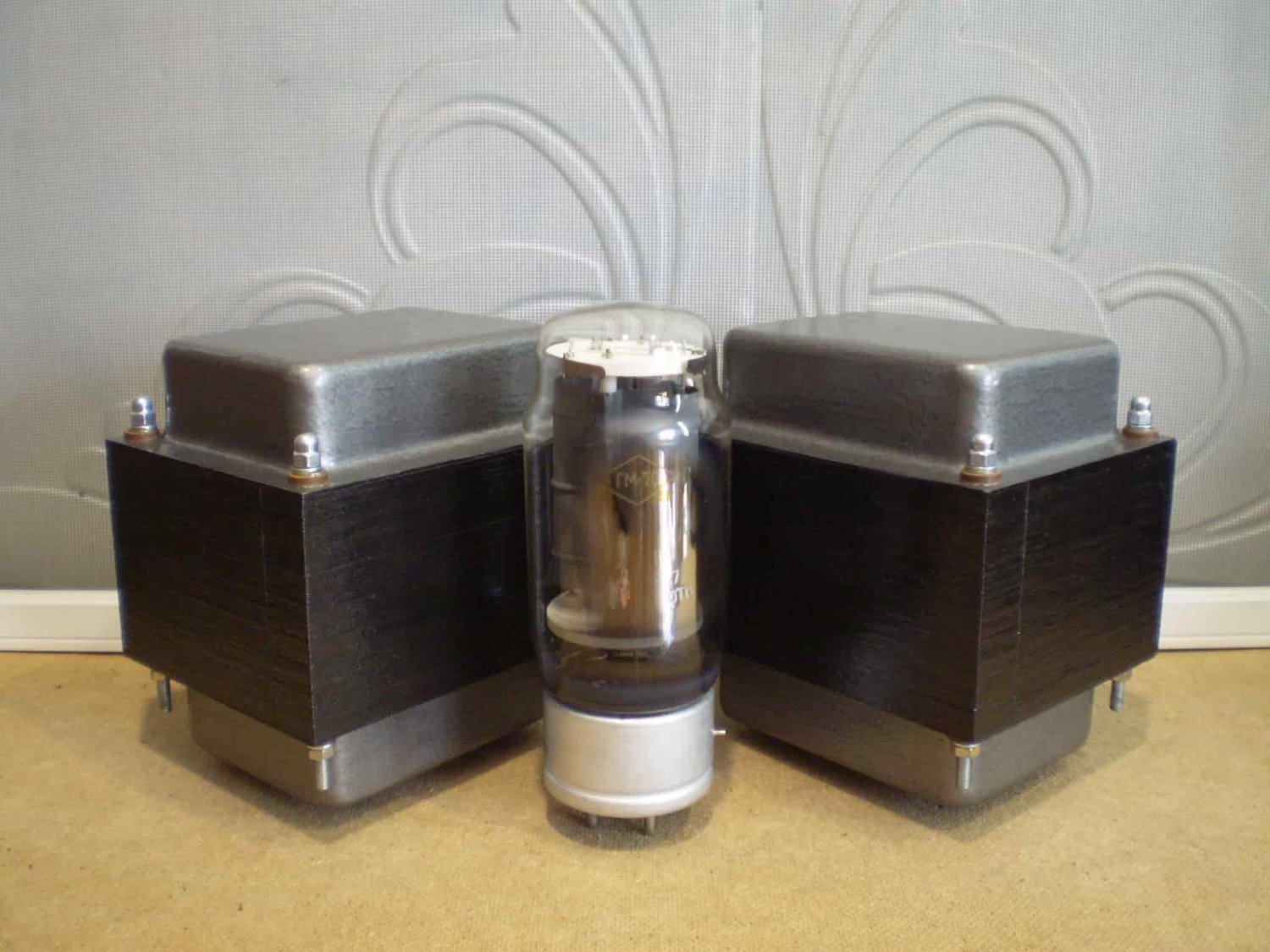

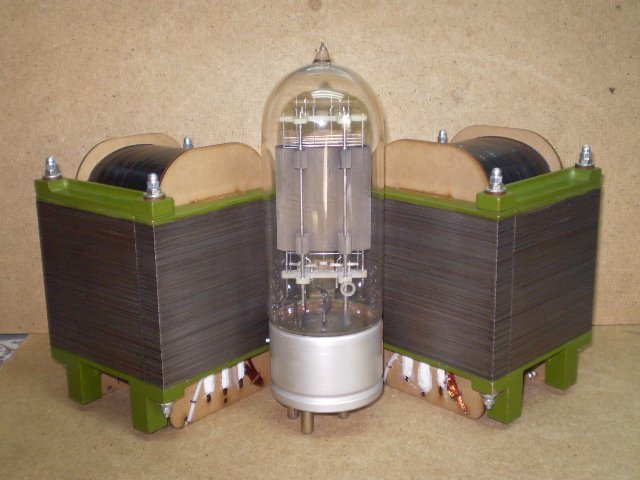

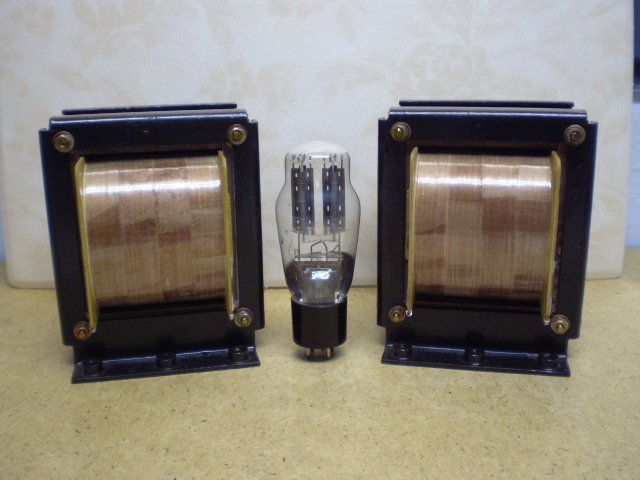

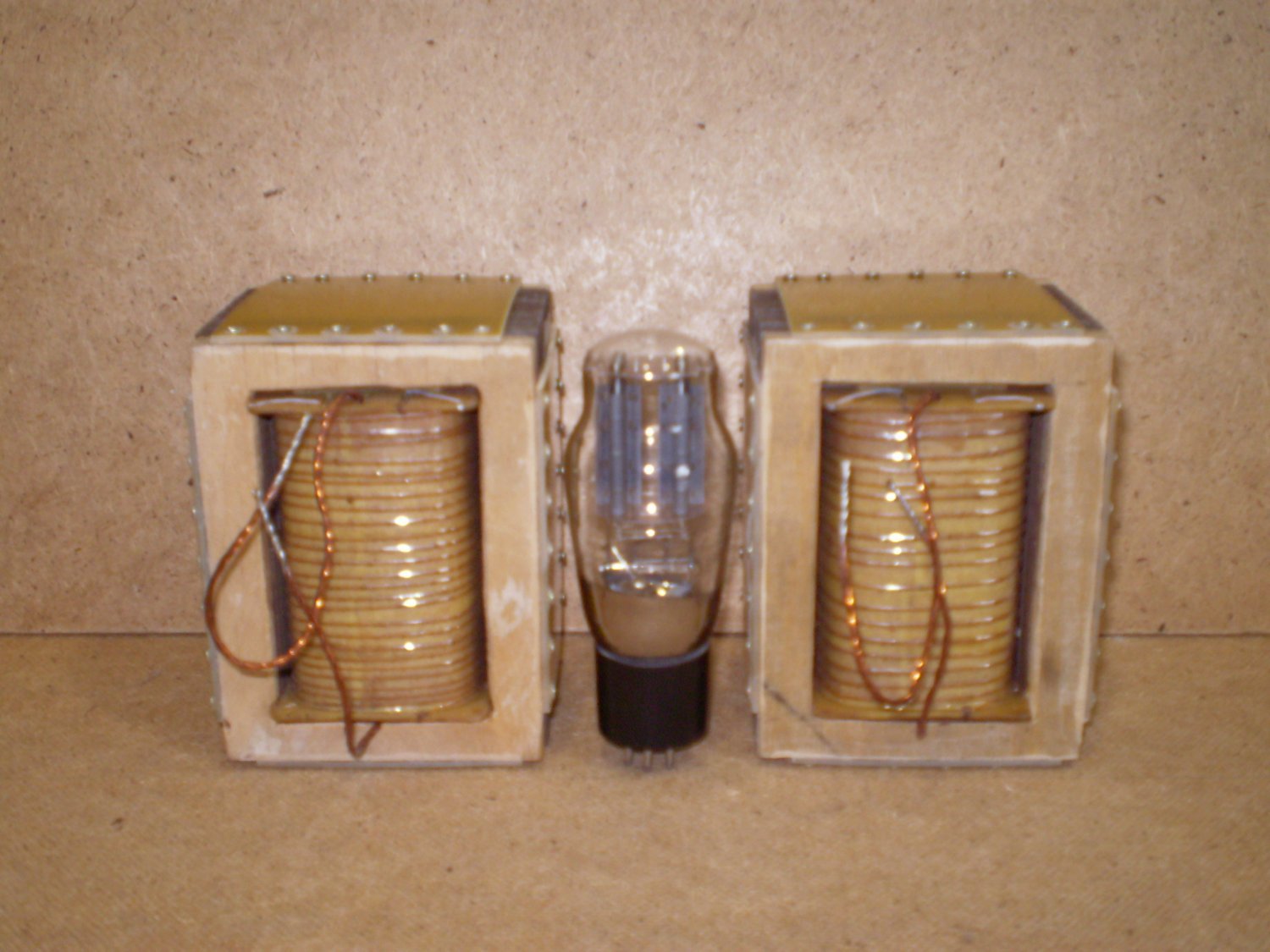

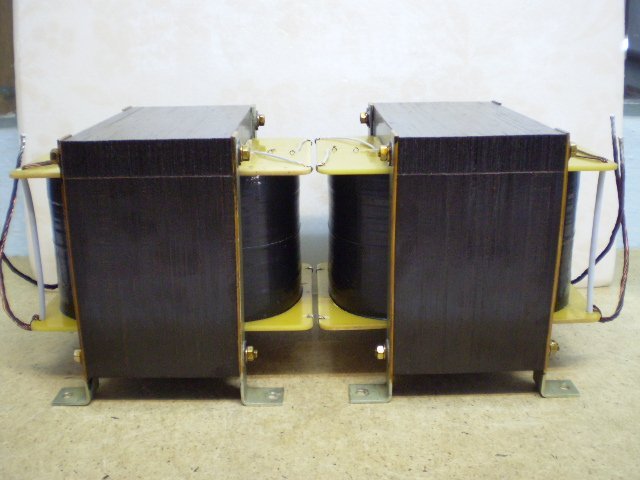

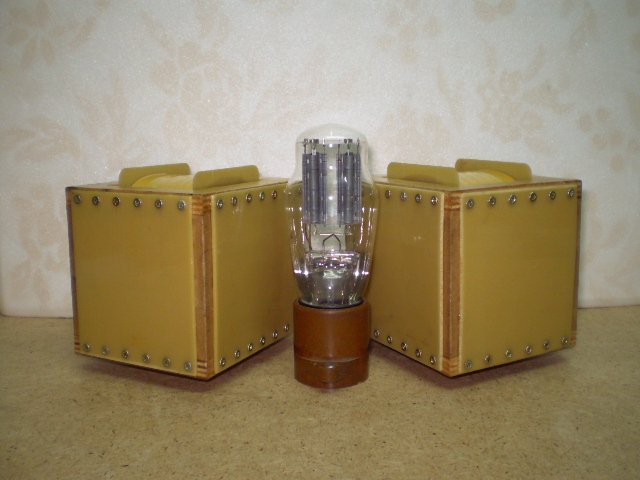

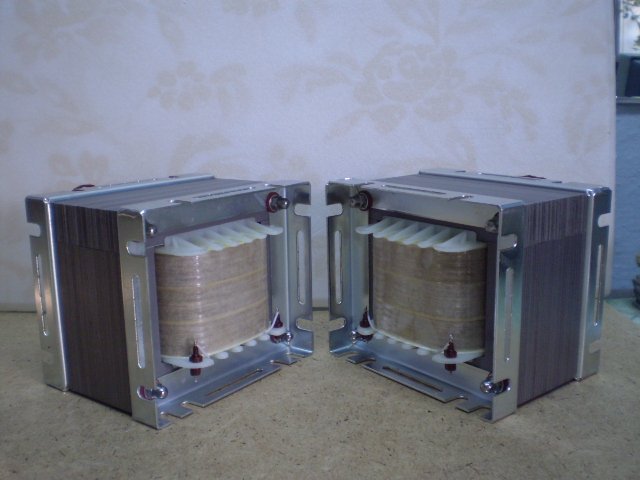

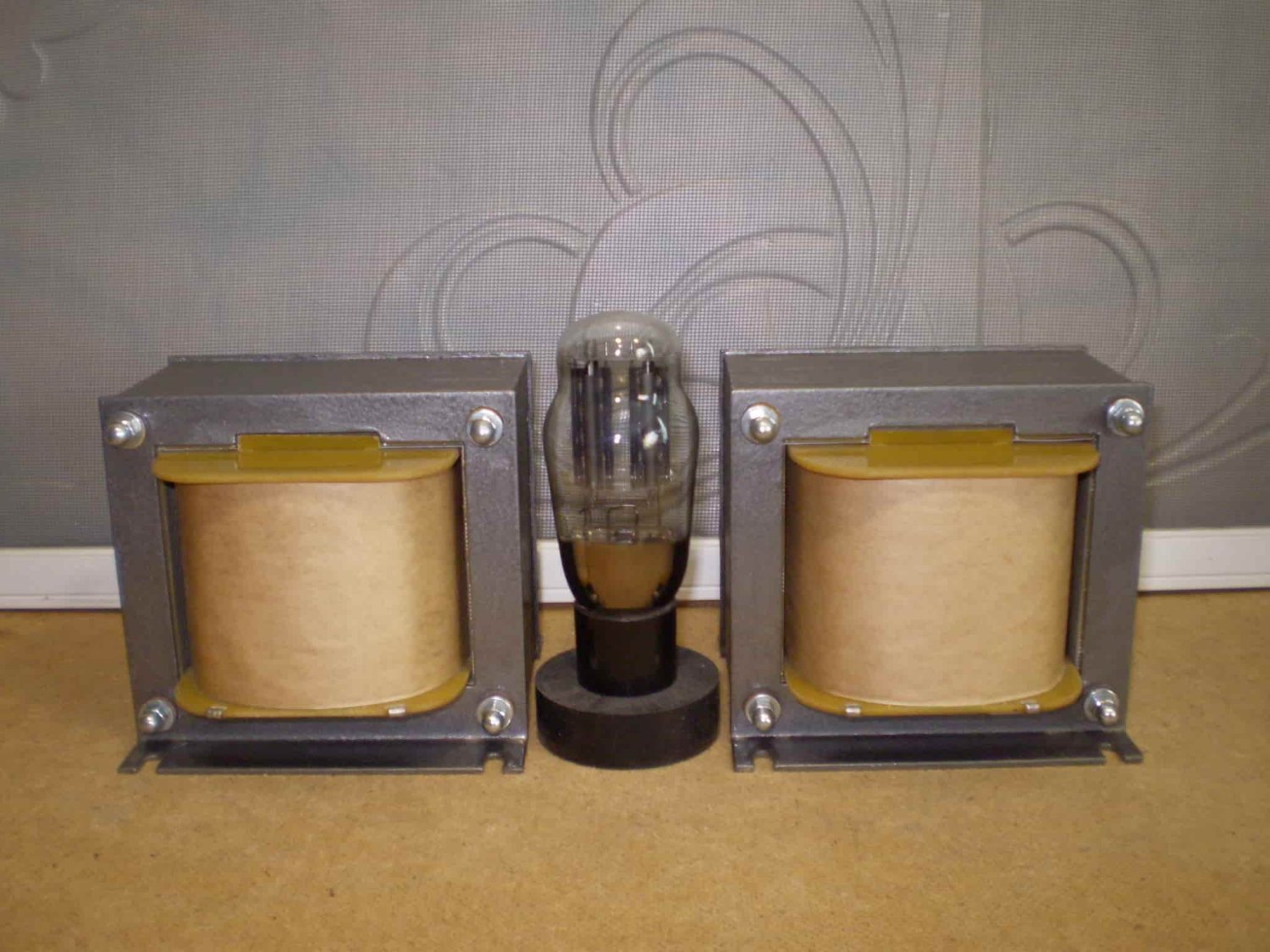

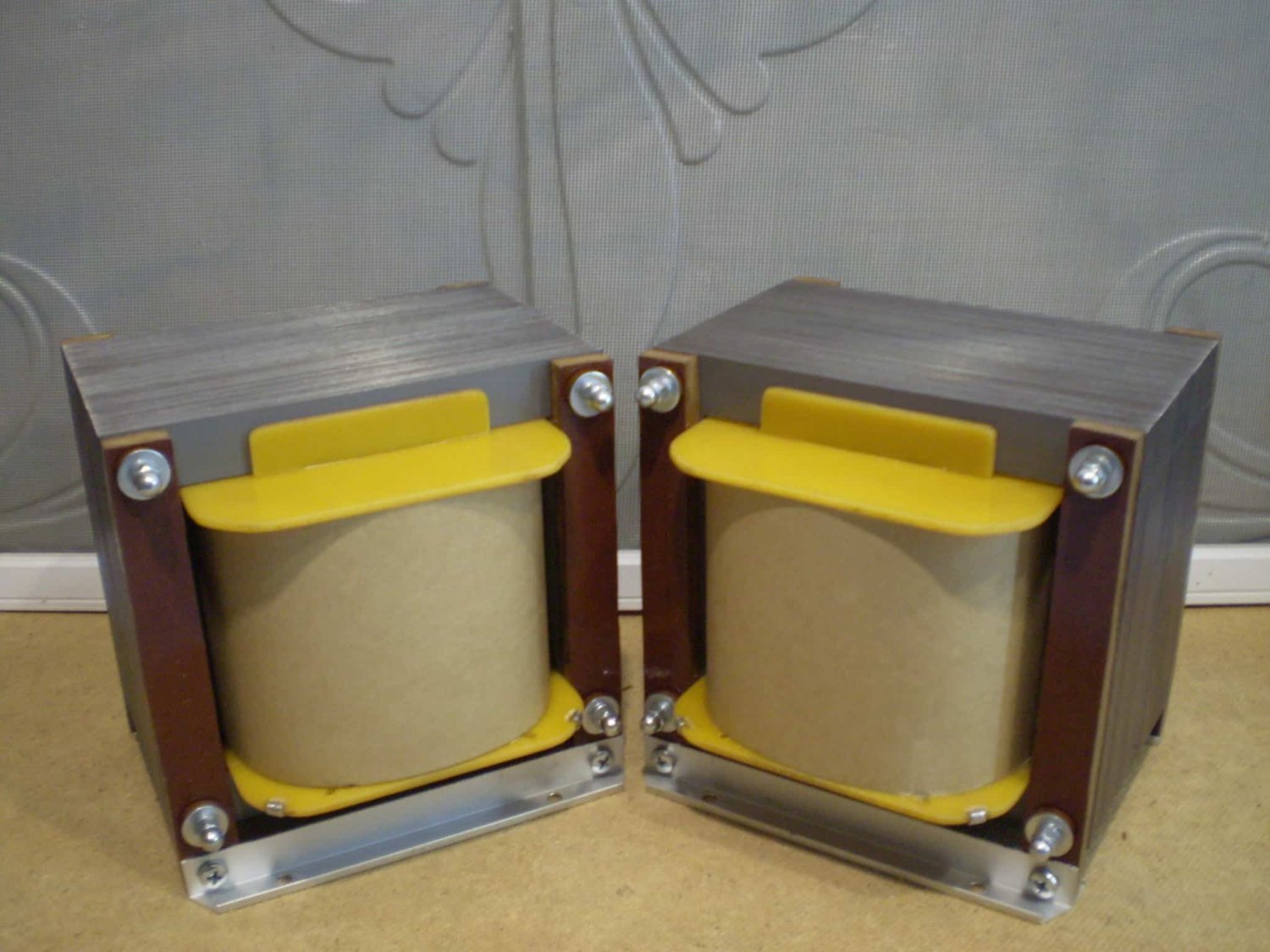

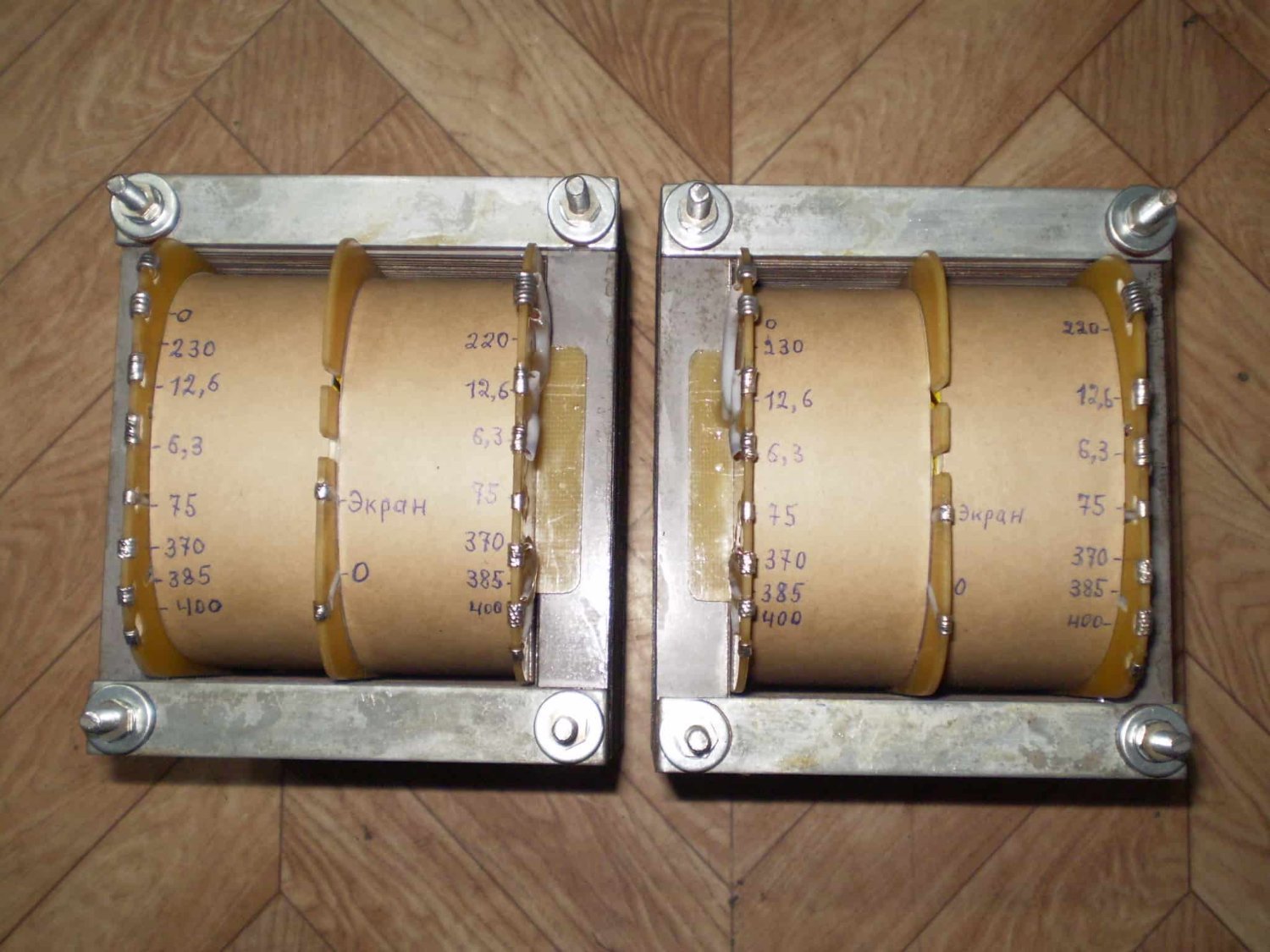

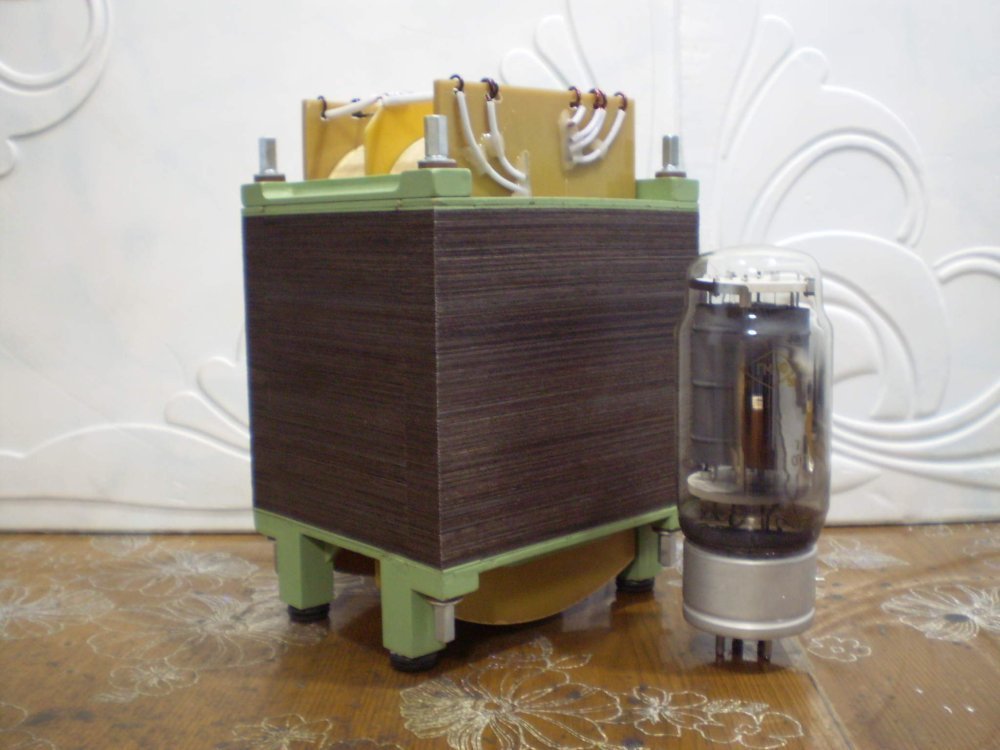

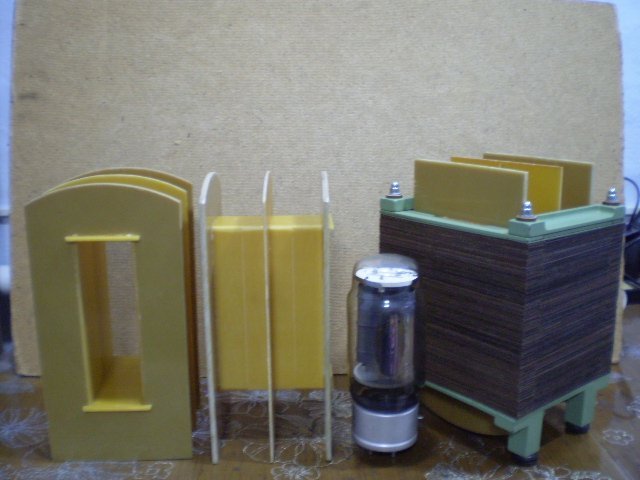

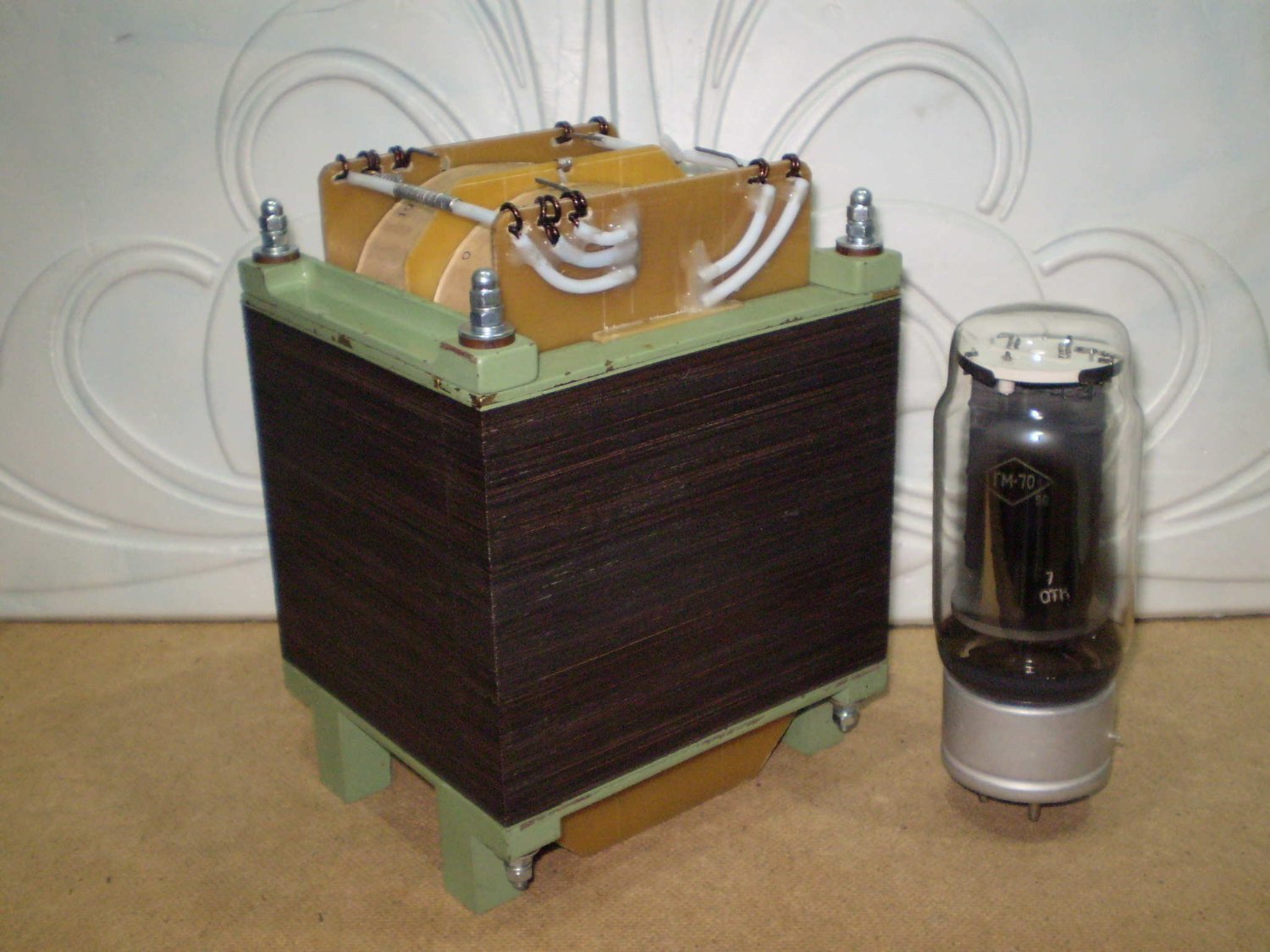

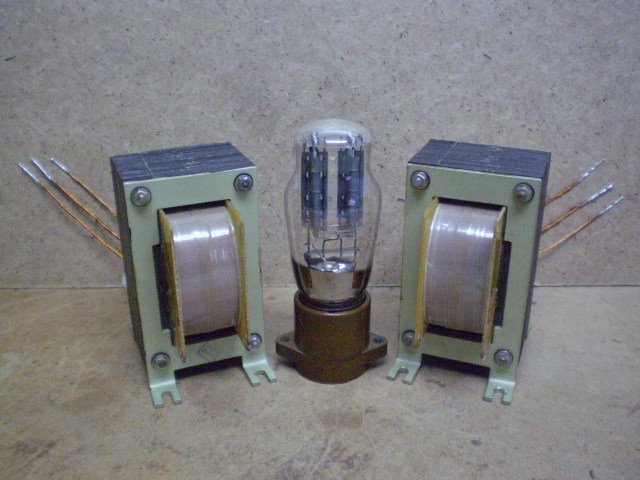

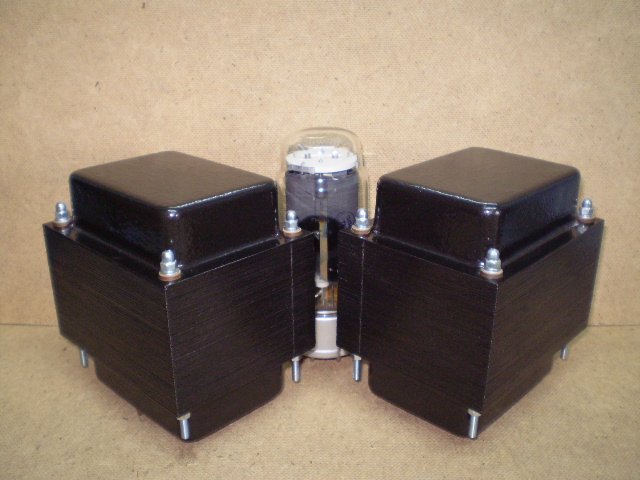

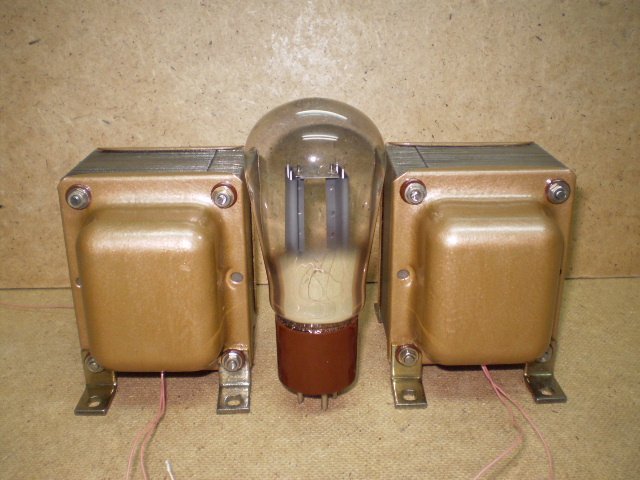

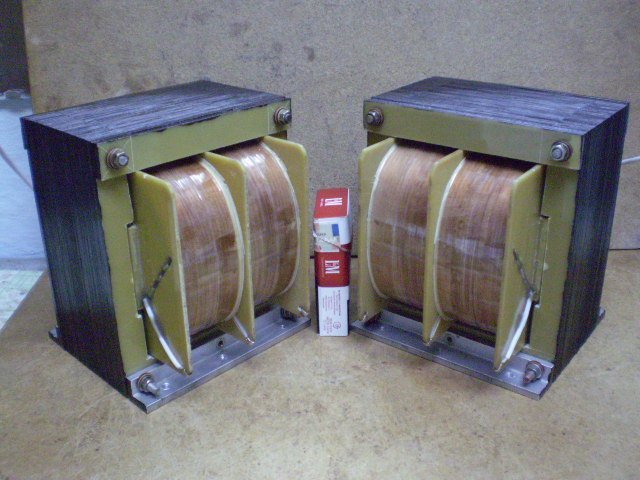

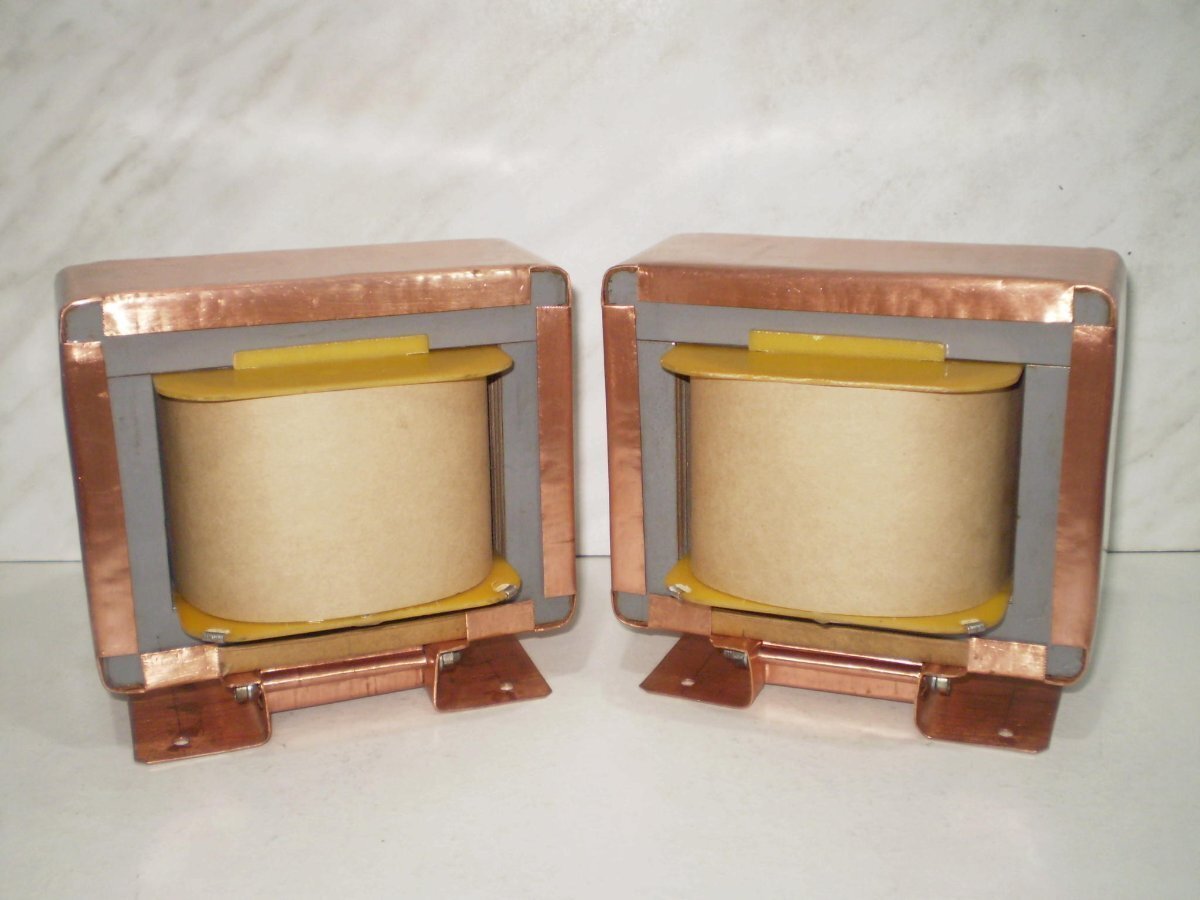

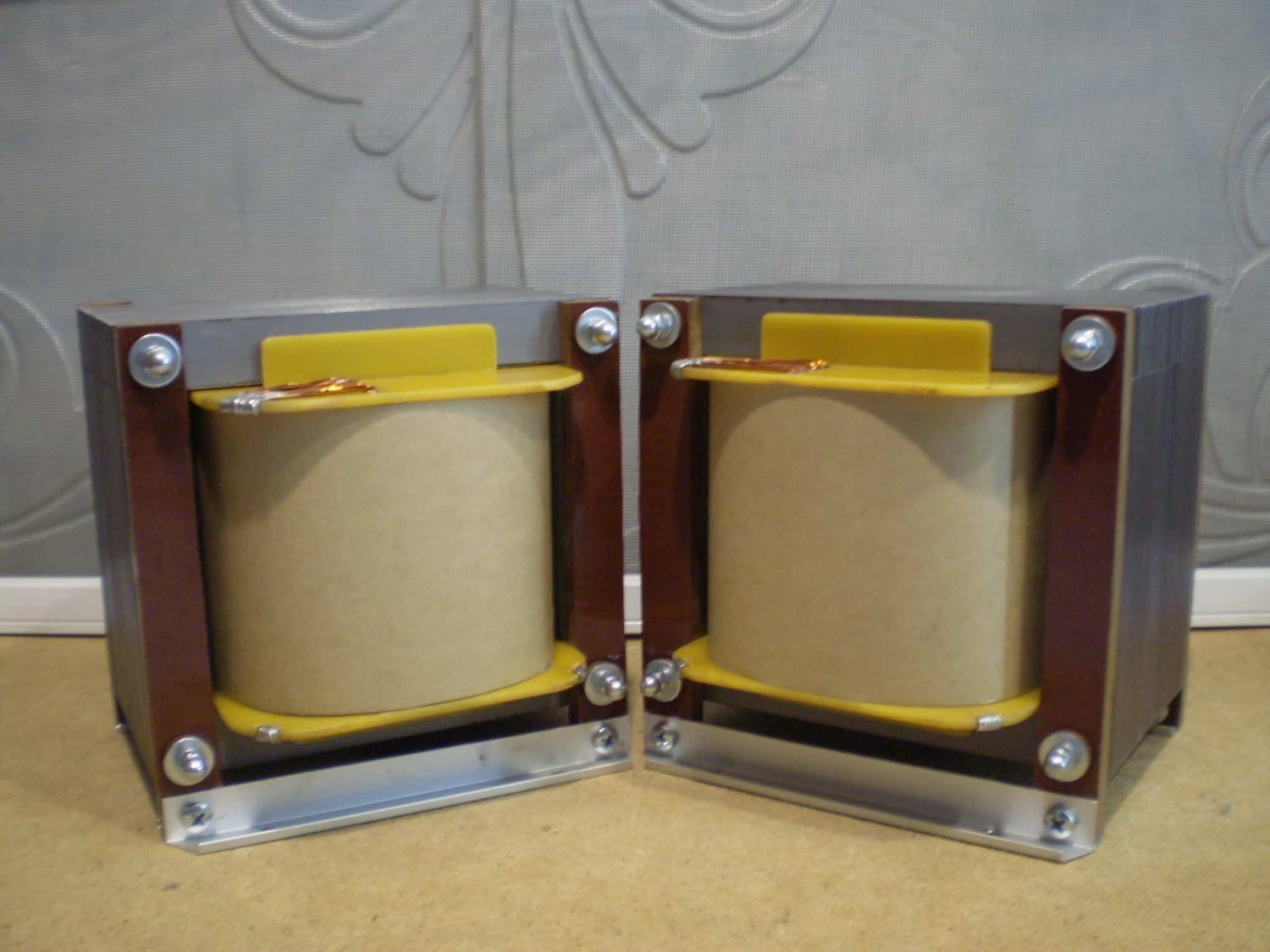

Делать нечего и вот решил выложить.

  Просто посмотреть.

-----------------------------

   Хватит, запутался.

И что интересно, мотал без станка.:smile-14:




1250503852_P1010009(1).JPG.e3b6605674ddf8e3c66fe86f2e272108 (1).jpg

















image0 (1).jpeg



imgonline-com-ua-CompressBySize-p6D4hwaMGmFM92.jpg.0f7362192429adec43b5d0dd050eeefd.jpg

imgonline-com-ua-CompressBySize-wxMmuiwIdXTGP2A.thumb.jpg.b4609a95d50100cdba0bf8def4cded58.jpg

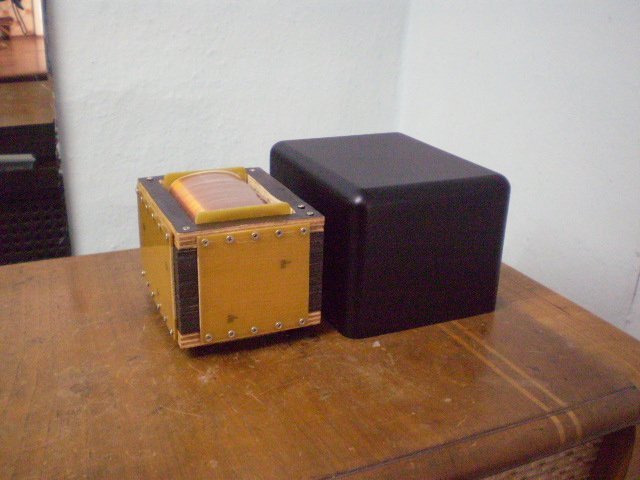

Изображение 068.jpg

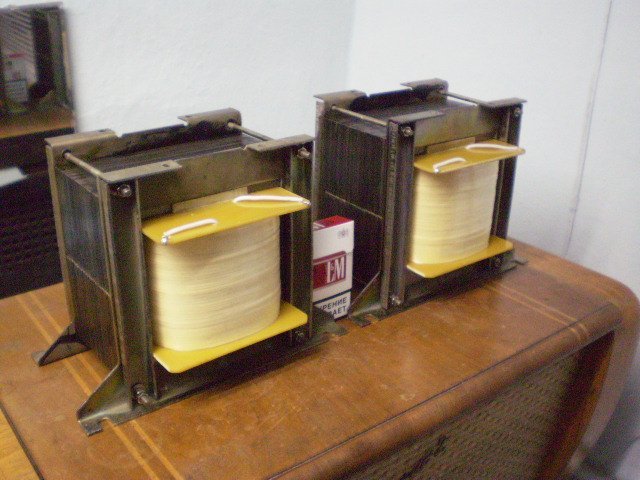

Изображение 085.jpg

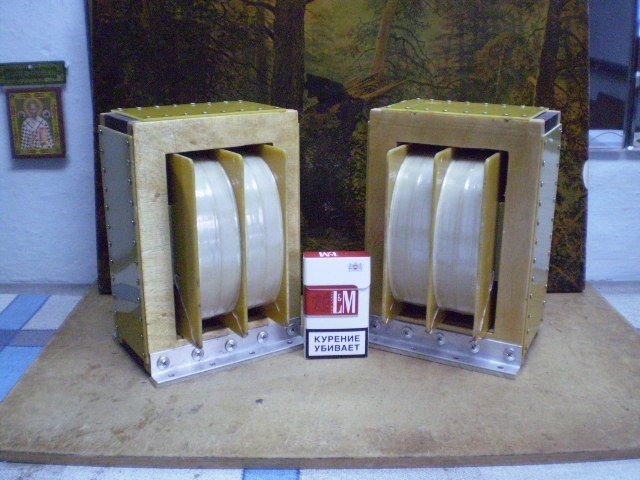

Изображение 099.jpg

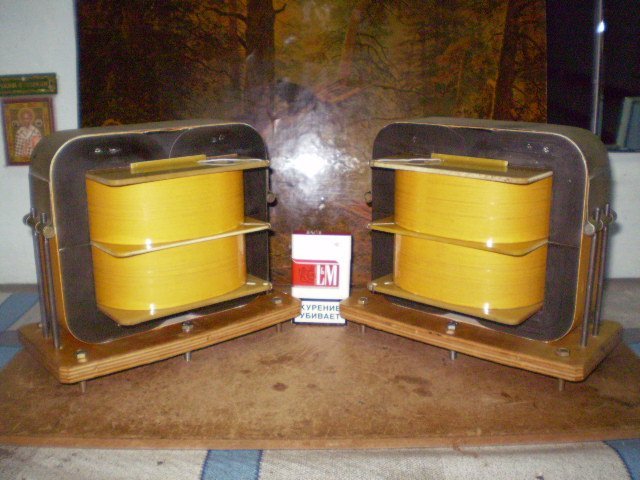

Изображение 122.jpg

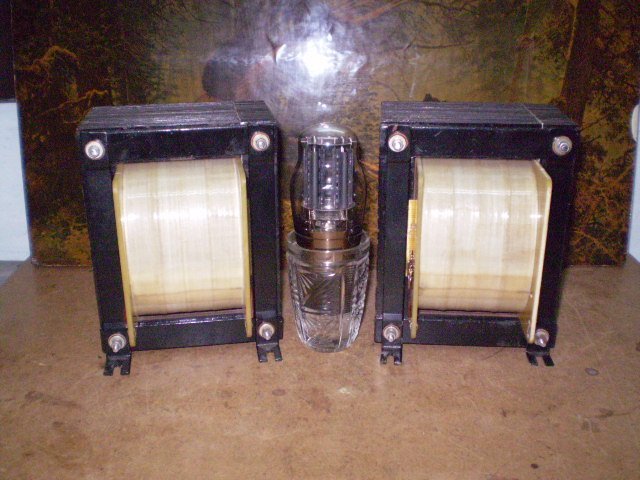

Изображение 767.jpg

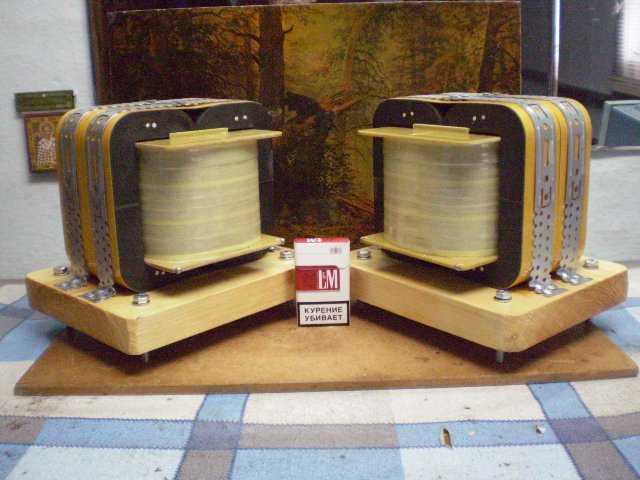

Изображение 807.jpg

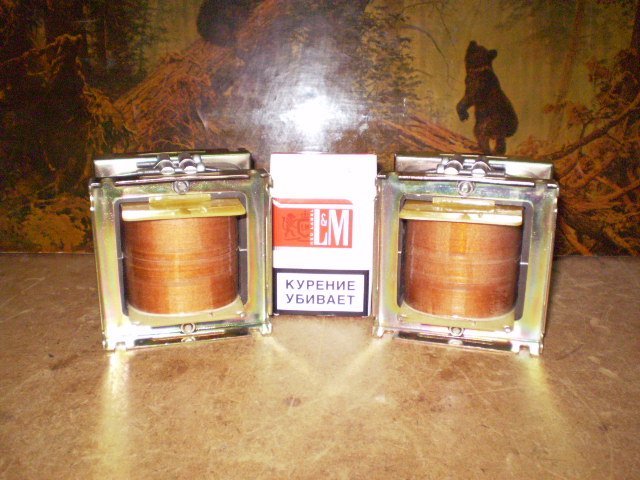

Изображение 825.jpg

Изображение 1081.jpg

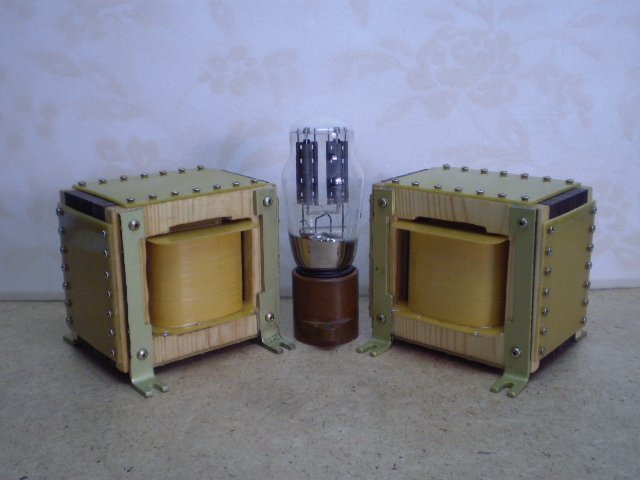

Изображение 1459.jpg

Изображение 1282.jpg

Изображение 1531.jpg

Изображение 1655.jpg

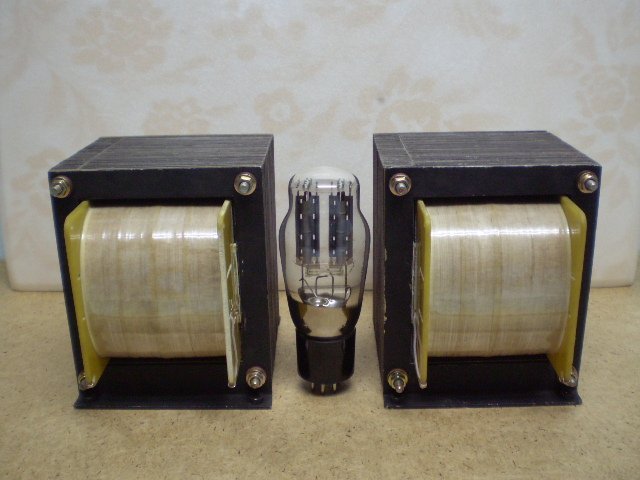

Изображение 1729.jpg

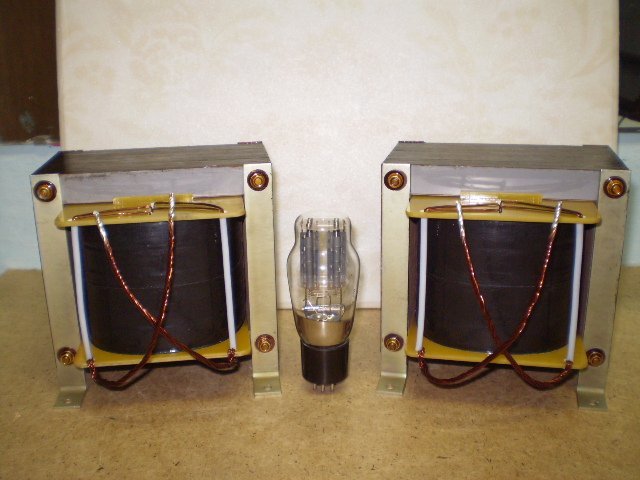

Изображение 2028.jpg

Изображение 2033.jpg

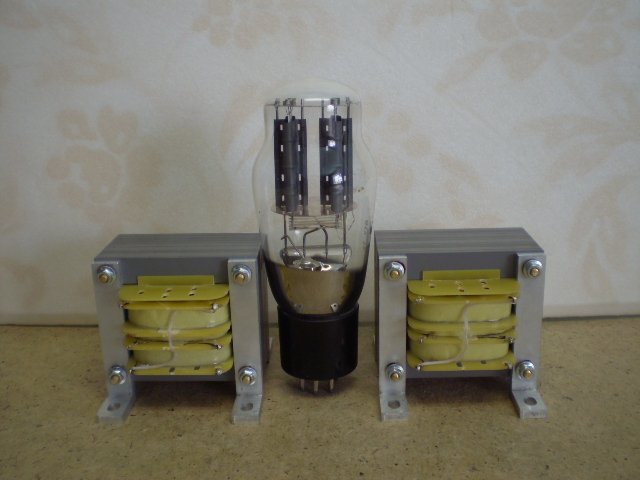

Изображение 2059.jpg

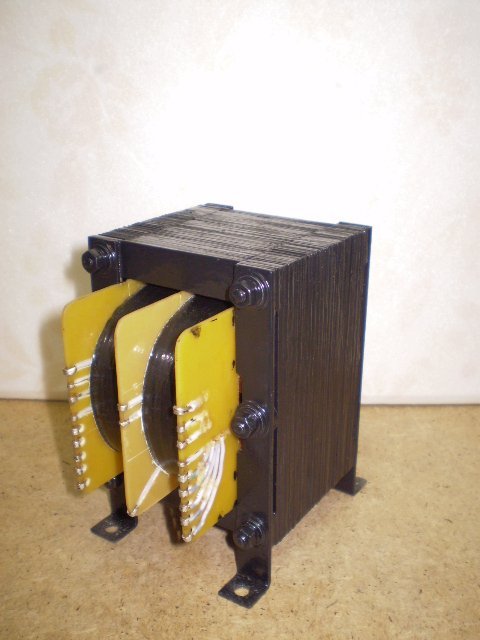

Изображение 2099.jpg

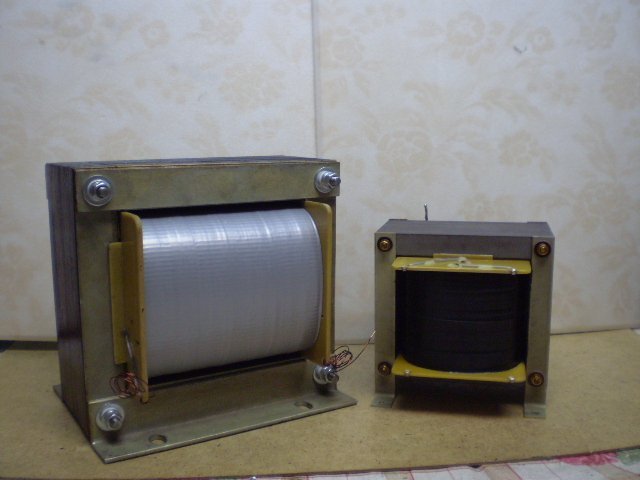

Изображение 2191.jpg

Изображение 2244.jpg

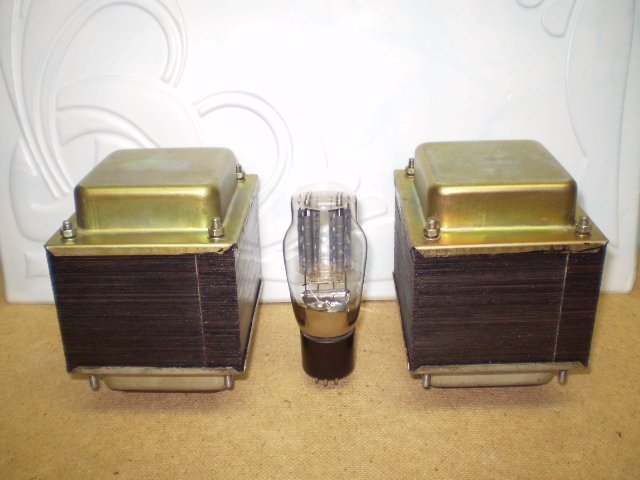

Изображение 3108.jpg

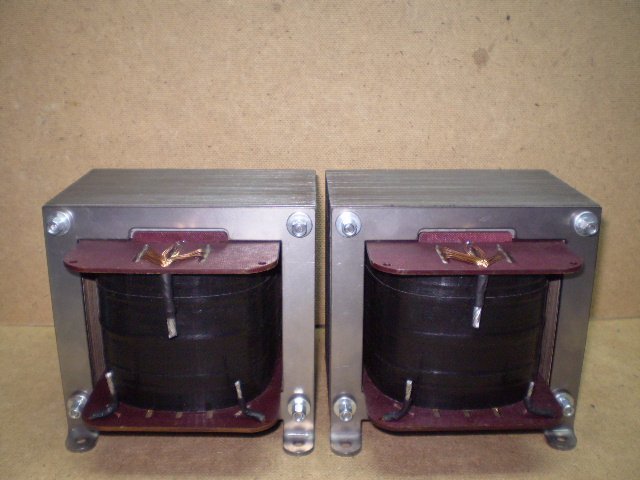

Изображение 3537.jpg

Изображение 3626.jpg

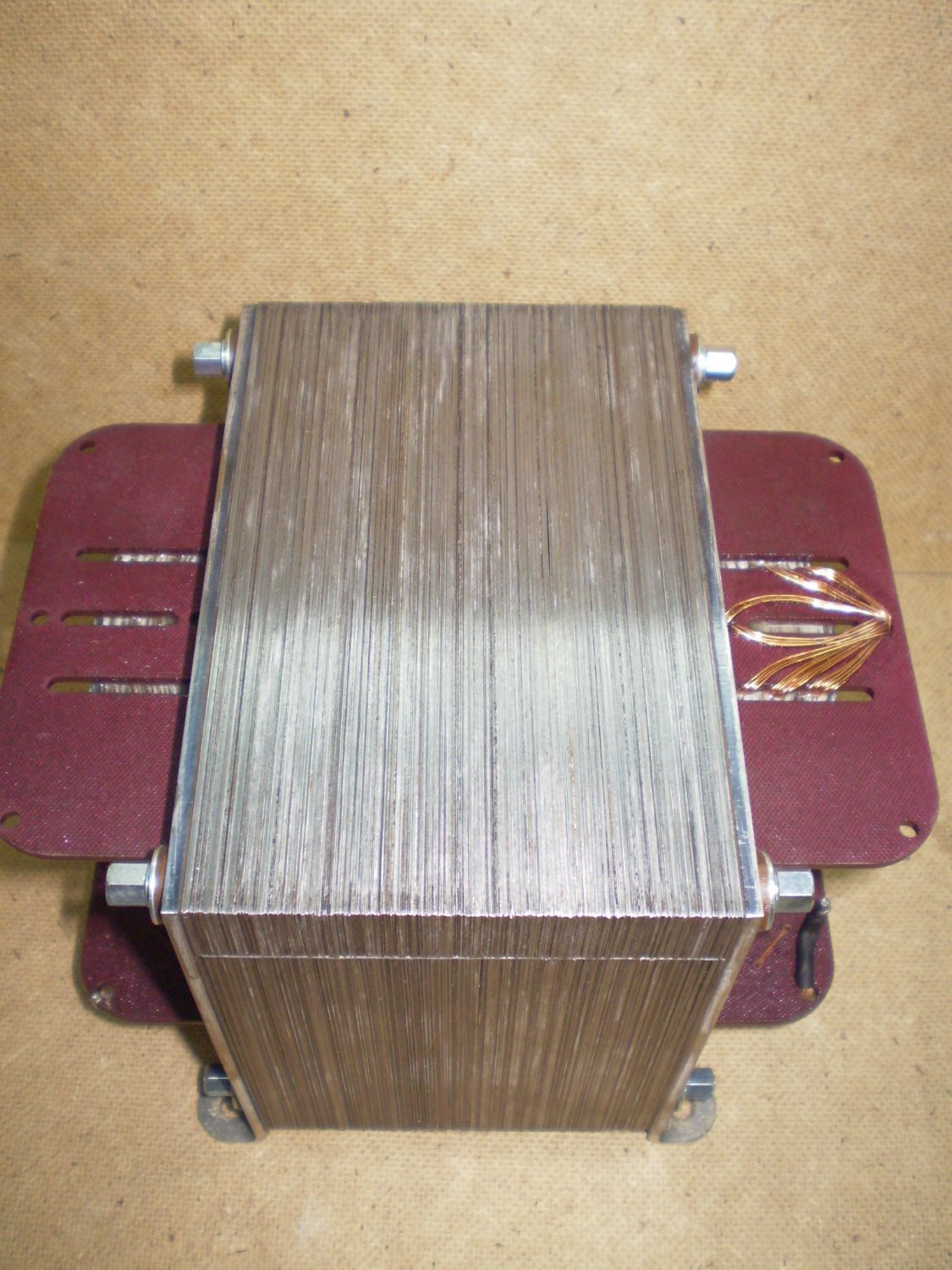

Изображение 3802.jpg

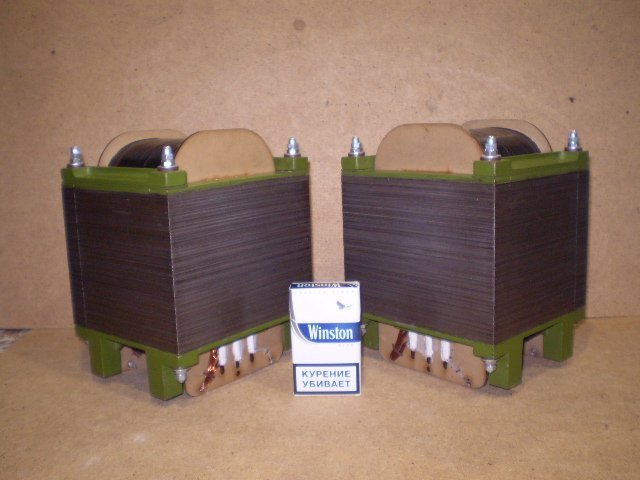

Изображение 4060.jpg

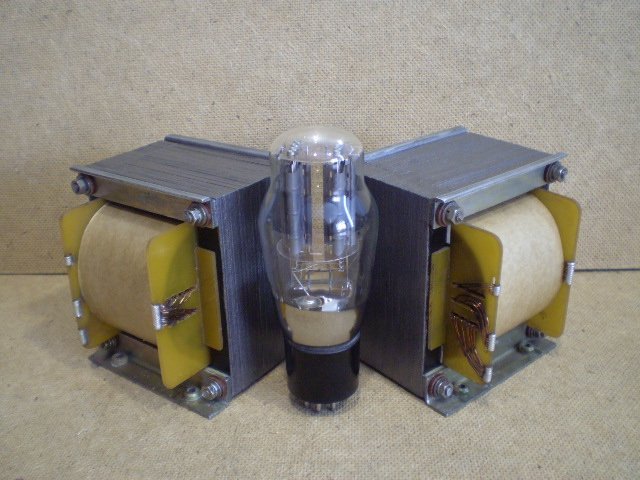

Изображение 4034.jpg

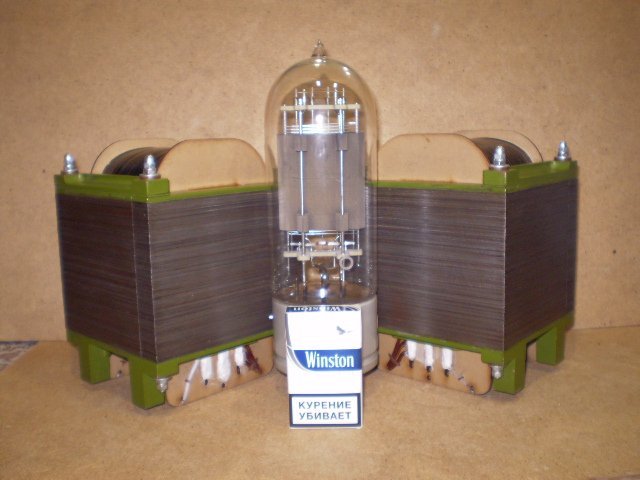

Изображение 4063.jpg

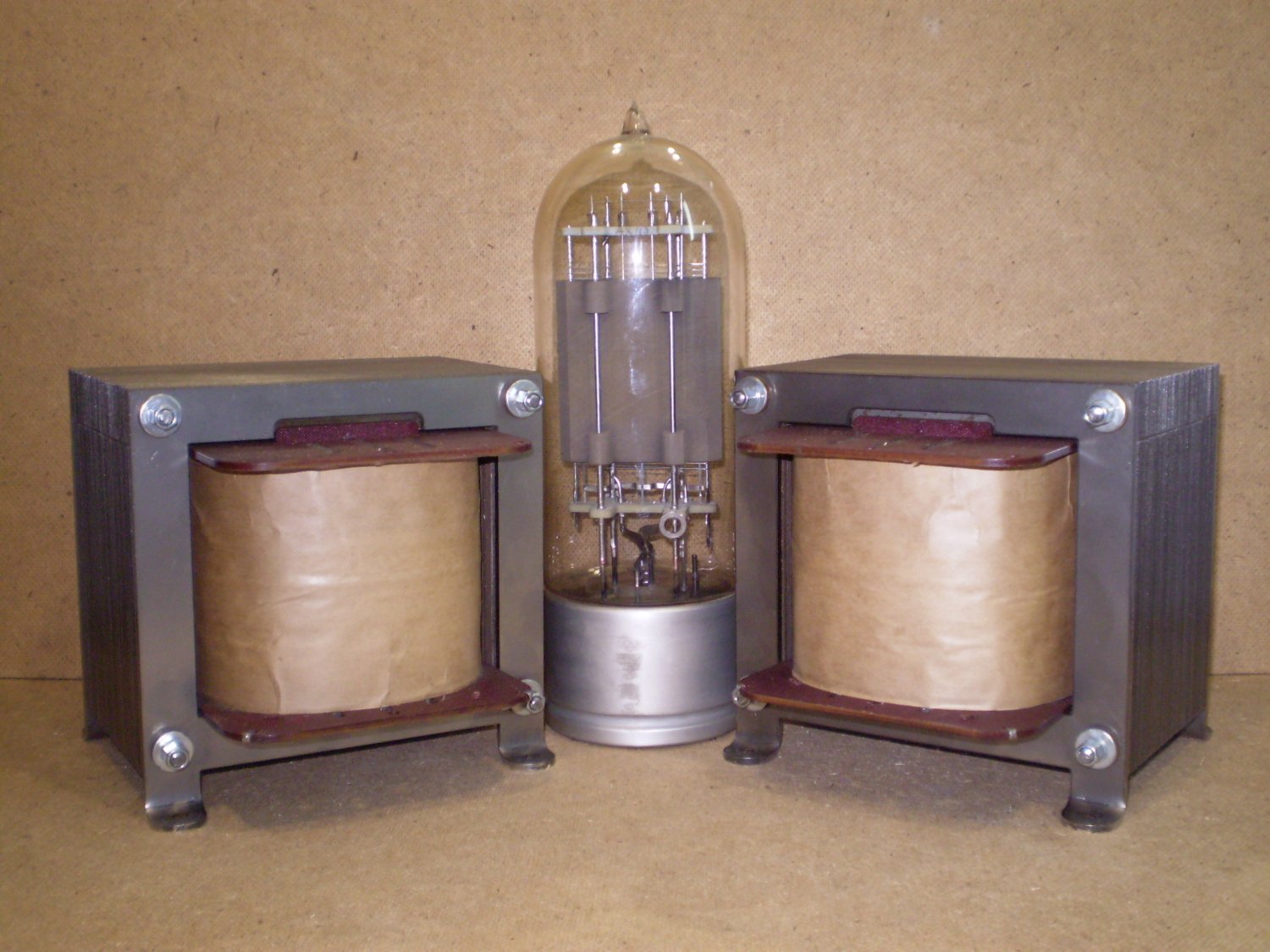

Изображение 4340.jpg

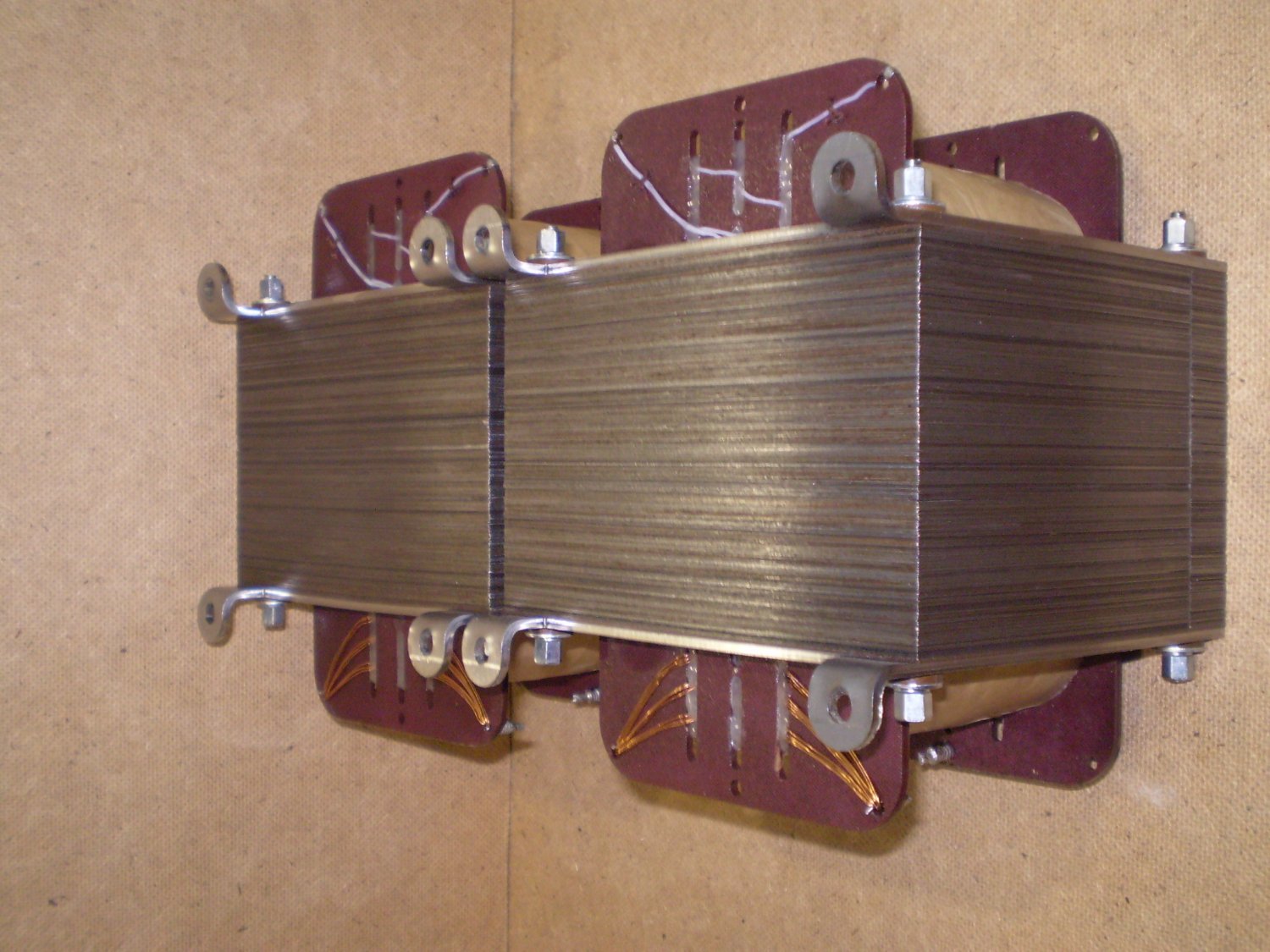

Изображение 4348.jpg

Изображение 4368.jpg

Изображение 4431.jpg

Изображение 4463.jpg

Изображение 4591.jpg

Изображение 5035.jpg

Изображение 4689.jpg

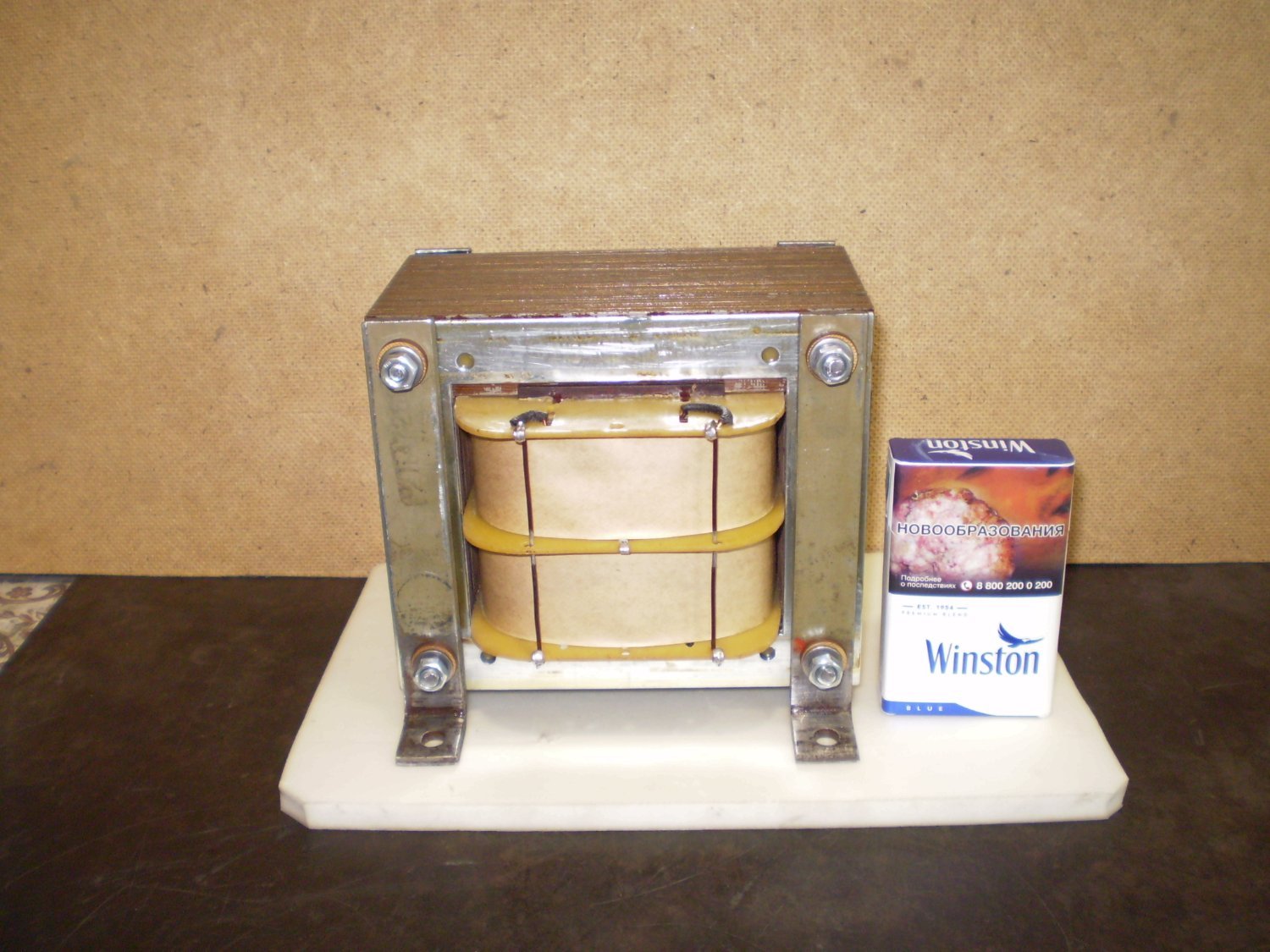

Изображение 5205.jpg

Изображение 5181.jpg

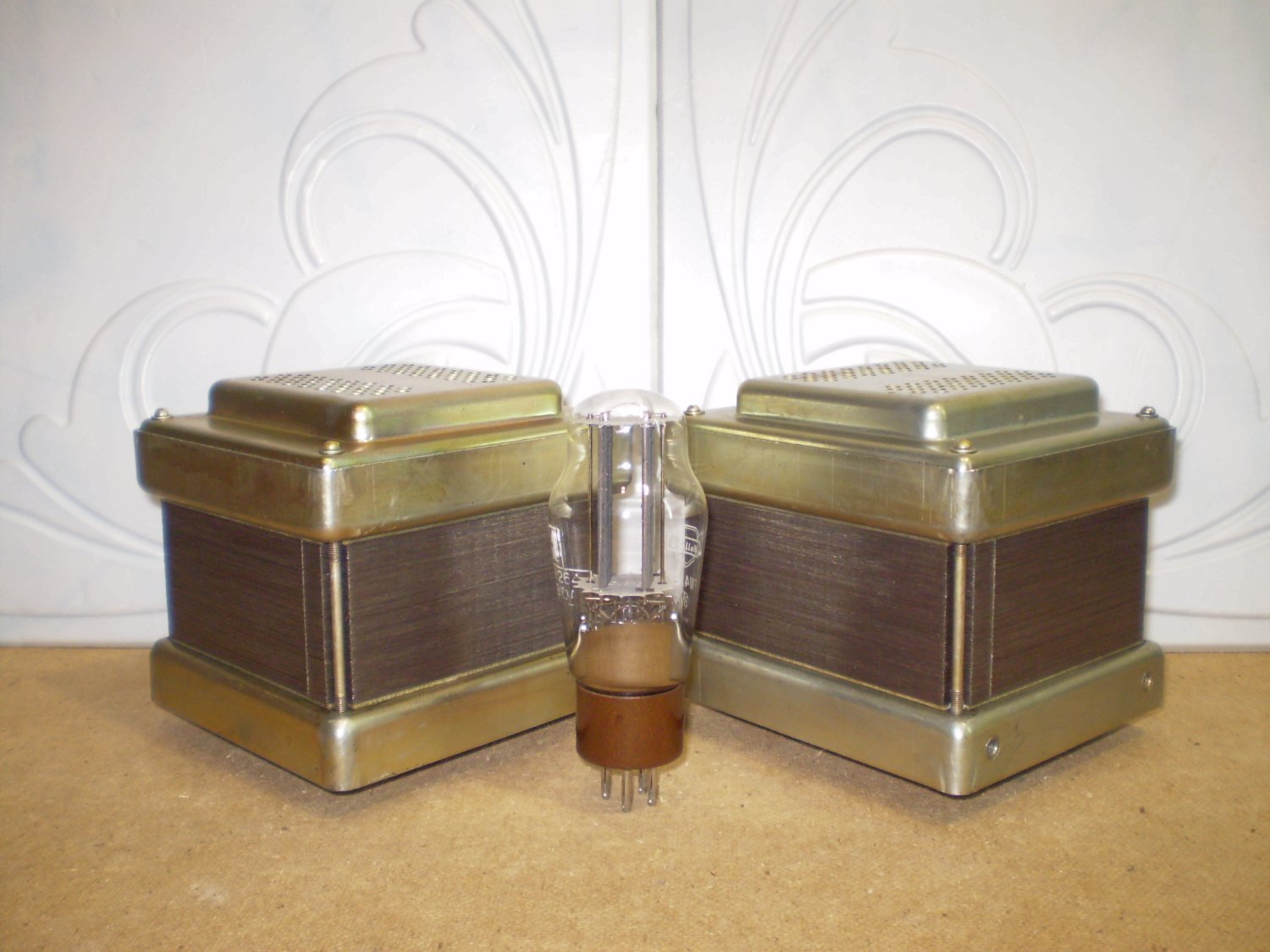

Изображение 4896.jpg

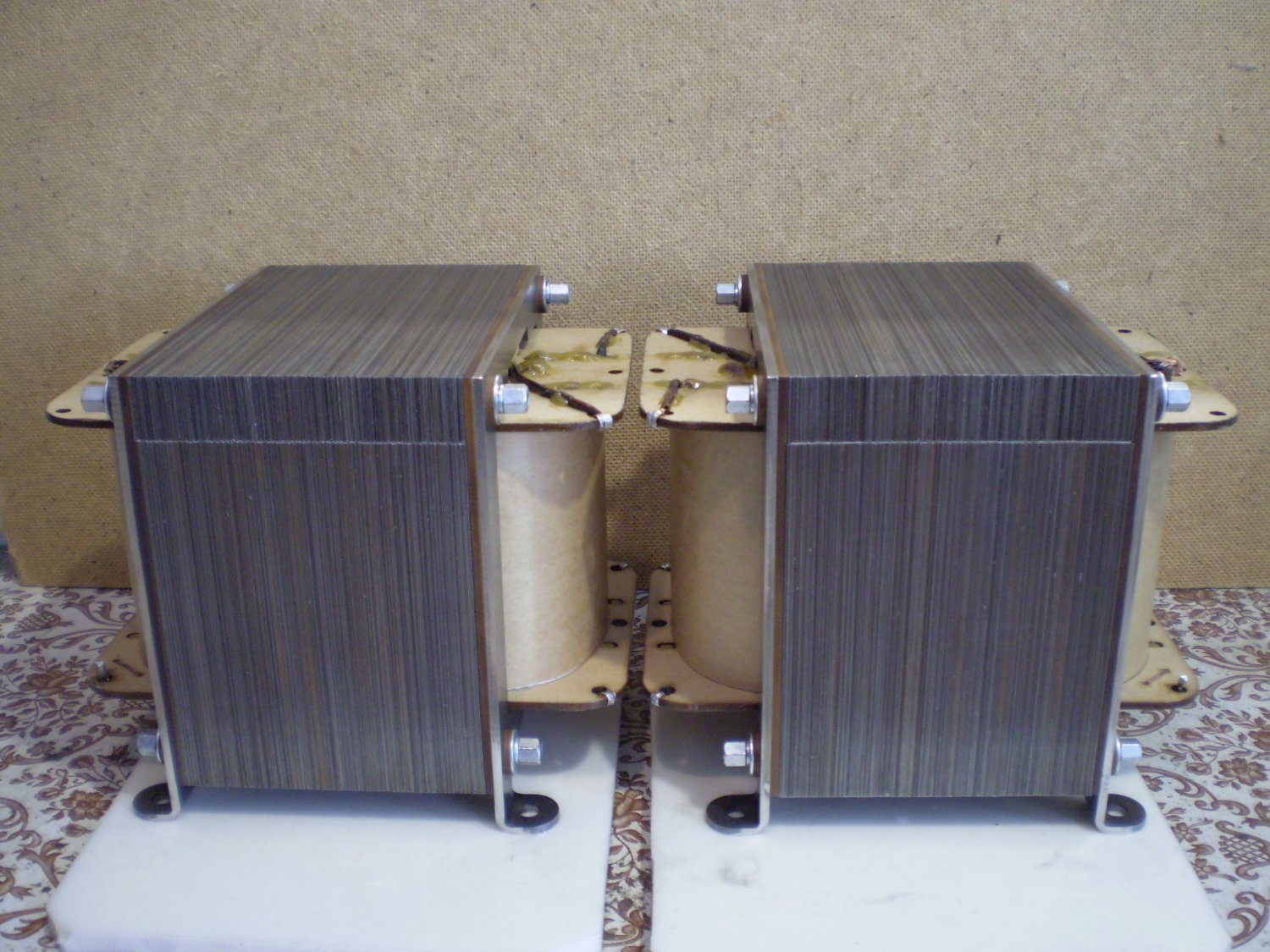

Изображение 5043.jpg

  • Like (+1) 13
  • Thanks (+1) 2
  • Smile 1
johnson1496 Master

johnson1496

Posted
Posted

Димыч, неужели не тянет ещё намотать? Красиво же. Я на твои изделия любуюсь как на произведения искусства!

lenivo Proficient

lenivo

Posted
Posted
57 минут назад, ДимДимыч сказал:

Порою хочется,

Когда надо. Вдруг берёшь и делаешь - руки сами делают без включения мозгов..... Потом на середине пути понимаешь - смотри ка , не забыл как делать.

Нет видать задач, которые сподвигнут на душевный подъём.

  • Like (+1) 1
lenivo Proficient

lenivo

Posted
Posted

Тут недавно наткнулся на такой вот материал по намотке.

Там рассматривалось как правильно соотносить сечения проводов и количества витков.

Одной из проверочных окончательных величин было названо сравнивание сравнивание объёма и массы первичных и вторичных обмоток. Они должны быть "Почти" равны. Первичная обмотка по массе должна быть больше на величину КПД трансформатора....



Правда там же утверждалось, что это верно при нормальном распределении первичных и вторичных обмоток на катушке. Потому как длина витка сильно разная у керна и в конце намотки. Соответственно и масса разная. Поэтому мол, и пришли в современных силовых трансформаторах - делить катушку пополам , как в катушках для двух тактных выходных трансформаторах. Тогда действительно массы первичной и вторичных катушек получаются примерно равными.

Правда сейчас в ручную почти не считают трансформаторы - есть куча программ по расчёту и конструкциям трансформаторов....... И программы очень наверченные - особенно, для электроэнергетики - для магистральных линий электропередач. Где трансформаторы размером с трёхэтажный дом.

KAI Proficient

KAI

Posted
Posted
1 час назад, lenivo сказал:

Тут недавно наткнулся на такой вот материал по намотке.

Там рассматривалось как правильно соотносить сечения проводов и количества витков.

Одной из проверочных окончательных величин было названо сравнивание сравнивание объёма и массы первичных и вторичных обмоток. Они должны быть "Почти" равны. Первичная обмотка по массе должна быть больше на величину КПД трансформатора....



Правда там же утверждалось, что это верно при нормальном распределении первичных и вторичных обмоток на катушке. Потому как длина витка сильно разная у керна и в конце намотки. Соответственно и масса разная. Поэтому мол, и пришли в современных силовых трансформаторах - делить катушку пополам , как в катушках для двух тактных выходных трансформаторах. Тогда действительно массы первичной и вторичных катушек получаются примерно равными.

Правда сейчас в ручную почти не считают трансформаторы - есть куча программ по расчёту и конструкциям трансформаторов....... И программы очень наверченные - особенно, для электроэнергетики - для магистральных линий электропередач. Где трансформаторы размером с трёхэтажный дом.

Провод в обмотке берётся исходя из допустимой плотности тока, а плотность тока из допустимого нагрева обмоток. В зависимости от конструкции трансформатора обмотки могут при одной плотности тока нагреваться до разной температуры. Для выравнивания температуры в обмотках плотность тока в них может быть различной и, следовательно, соотношение меди различной. Все остальное сказки.

  • Like (+1) 1
  • Thanks (+1) 1
sova Local

sova

Posted
Posted
49 минут назад, KAI сказал:

Провод в обмотке берётся исходя из допустимой плотности тока, а плотность тока из допустимого нагрева обмоток. В зависимости от конструкции трансформатора обмотки могут при одной плотности тока нагреваться до разной температуры. Для выравнивания температуры в обмотках плотность тока в них может быть различной и, следовательно, соотношение меди различной. Все остальное сказки.

 ДЛя хай энд,  ну и думаю для себя, делают силовики с запасом,  потому вряд ли перегрев им светит.

  • Like (+1) 1
alss Proficient

alss

Posted
Posted
16 часов назад, lenivo сказал:

Одной из проверочных окончательных величин было названо сравнивание сравнивание объёма и массы первичных и вторичных обмоток. Они должны быть "Почти" равны. Первичная обмотка по массе должна быть больше на величину КПД трансформатора....

Г. С. Цыкин, Трансформаторы низкой частоты. Теория, расчет и конструирование. ИЗДАНИЕ ВТОРОЕ, М., 1955. Страница 29 и далее, равенство приведенных сопротивлений.

  • Like (+1) 2
lenivo Proficient

lenivo

Posted
Posted
27 минут назад, alss сказал:

Г. С. Цыкин, Трансформаторы низкой частоты. Теория, расчет и конструирование. ИЗДАНИЕ ВТОРОЕ, М., 1955. Страница 29 и далее, равенство приведенных сопротивлений.

Это всё известно и как правило заложено в калькуляторах при расчёте обмоток и сечений проводов....

Просто обычно, если делать в правильном соотношении сечений, то каркас катушки не заполняется полностью. И тогда можно увеличит сечение либо провода первичной либо вторичной обмотки ........... М часто перекос идёт в сторону первичной обмотки...... так как проще, ну там с провода 0,18 перейти на 0,25, чем с провода 0,8 перейти на 1,0....И по итогу получаем , что первички по объёму меди   в два раза больше, чем вторички. А у кого то наоборот.

Занимательно рассматривать распиленные катушки выходных трансформаторов..... Ну можно найти в интернете распилы катушек и фирменных и любительских трансформаторов.

alss Proficient

alss

Posted
Posted
4 часа назад, lenivo сказал:

Просто обычно, если делать в правильном соотношении сечений, то каркас катушки не заполняется полностью.

Если оставаться в пределах кпд трансформатора от силы 0,85. Если же "пацанский" 0,98, то места не хватает никогда...

  • Like (+1) 1
  • Smile 1
Buran81 Local

Buran81

Posted
Posted
11 минут назад, alss сказал:

Если оставаться в пределах кпд трансформатора от силы 0,85. Если же "пацанский" 0,98, то места не хватает никогда...

Если мудро и грамотно отнестись  к изготовлению трансформатора, то нет никаких проблем получать высокое значение КПД.

  • Like (+1) 2
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted
1 час назад, alss сказал:

Если оставаться в пределах кпд трансформатора от силы 0,85. Если же "пацанский" 0,98, то места не хватает никогда...

0,98 у меня наверно ни одного и не было.

Я против этого был по причине индуктивности.

0,95-0,97 самое то на большом железе.

Михаил К. Proficient

Михаил К.

Posted
Posted
5 минут назад, ДимДимыч сказал:

По причине инсульта

Здоровье - самое главное.

Тестю 86 тоже после инсульта, все пока нормально с головой...

  • Like (+1) 1
Ollleg Mentor

Ollleg

Posted
Posted
2 часа назад, ДимДимыч сказал:

Техническая память подводит.

Бог с ней, памятью, будем жить дальше.
