Recommended Posts

Posted
16 минут назад, Святослав_ сказал:

Подобные изделия не проще ли проектировать сразу с установкой на надежную тачку?

Интересно, кто-нибудь из диеров добрался до веса ТВЗ, когда  звук, с его точки зрения, уже начинал ухудшаться?  Везде только одно пока видел - чем больше габарит и масса ТВЗ, тем звук все улучшается, и улучшается.  Ну не ставить же ТВЗ в пол тонны весом на полуваттник, на базе триода выпуска конца 20-х прошлого века ?

Истина , как известно , имхо, по середине . По краям -  ""аудиосектанство"" ( концептуальный выбор) .   В  оптимальном варианте выходной трансформатор для ГМ70 до 10кг , если железо с низкими потерями , то и ниже -  6-8 кг.

Мнение ряда практиков сходится в том , что чрезмерно большие сердечники в выходных трансформаторах даёт во многих случаях заторможенный звук , т.к. требуется очень энергоёмкие БП со стабами  и схемотехника с большими токами , малыми внутр. Ri , параллельные лампы на выходе (P.S.E.), гальванические связи (УПТ) . Т.е. ресурсы нехилые на прокачку тяжеленной железяки на выходе с полосой до 1 гц.... .  Но в реальных проектах хватает 5-7 гц (-2дб) .

  • Like (+1) 1
  • Replies 985
  • Created
  • Last Reply

Top Posters In This Topic

Posted
8 часов назад, Святослав_ сказал:

Ну не ставить же ТВЗ в пол тонны весом на полуваттник, на базе триода выпуска конца 20-х прошлого века ?

Конечно нет, это же просто безумие . В твз из за роста габаритов (длинны МСЛ и сечения т.е в объеме ) ростут потери. Размер выходника зависит от мощности.

Другими  словами  , если строится усилитель на ГМ70 на двух каскадах до 20Ватт в А1, например по схеме МАИ , то это один ТВЗ. Если же мастерим 40 ватный в А2 , ну это уже нужен другой.

Просто надо чесно определится с конечным результатом для себя ,на него и закладываться.

Как пример ТВЗ для 40 ваттного проекта:



  • Like (+1) 2
Posted

Мной был изготовлен  унч на ГМ 70 .Выходной трансф с Р ГАБ 400 ВАТТ . НЧ ДО 50Гц выглядела так .на выходной мощности номинальной . Следующий был на осм 0.63  .На нем с нч  было уже все хорошо . Где то была инф . что Р габ. вых. трансф. .должна быть не меньше Р вых. унч  *20 у меня получилось  *30 .


  • Like (+1) 1
Posted
5 минут назад, Anatolii сказал:

Мной был изготовлен  унч на ГМ 70 .Выходной трансф с Р ГАБ 400 ВАТТ . НЧ ДО 50Гц выглядела так

Ну вы просто не умете расчитывать трансформаторы или этот делали в "слепую" ,вот и все что из этого следует.

  • Like (+1) 3
Posted
9 часов назад, Михаил SM сказал:

Мнение ряда практиков сходится в том , что чрезмерно большие сердечники в выходных трансформаторах даёт во многих случаях заторможенный звук , т.к. требуется очень энергоёмкие БП со стабами  и схемотехника с большими токами , малыми внутр. Ri , параллельные лампы на выходе (P.S.E.), гальванические связи (УПТ) ....

Плюс соответствующие АС и подготовленная комната для прослушивания.

  • Smile 1
Posted

Соглашусь . Монструальные твз  по 100 кг на колесиках - перебор , но Р вых *25 нормальное соотношение .

Posted
8 часов назад, Anatolii сказал:

Мной был изготовлен  унч на ГМ 70 .Выходной трансф с Р ГАБ 400 ВАТТ . НЧ ДО 50Гц выглядела так .на выходной мощности номинальной .

Кособокий синус на низах - тупо следствие недостаточной индуктивности первички. У меня выходники на ОСМ-0,4 и вполне ровный синус.

  • Like (+1) 3
Posted
5 минут назад, Avenger сказал:

Кособокий синус на низах - тупо следствие недостаточной индуктивности первички. У меня выходники на ОСМ-0,4 и вполне ровный синус.

Не верный зазор  (что сплошь и рядом). Мало витков.  Железо сооовсем шлак.

  • Like (+1) 1
Posted

   Везде только одно пока видел - чем больше габарит и масса ТВЗ, тем звук все улучшается, и улучшается.   Ну не ставить же ТВЗ в пол тонны весом на полуваттник, на базе триода выпуска конца 20-х прошлого века ?

-----------------------------------------

     А не попробовать ли?

  • Like (+1) 4
  • Smile 1
Posted (edited)
1 час назад, ДимДимыч сказал:

Железо не шлак, просто мало витков.

Витки не факт.

Edited by Ollleg
корректировка
Posted
14 часов назад, Anatolii сказал:

НЧ ДО 50Гц выглядела так

Зазор явно не настроен , настроенный  зазор примерно выглядит так


В даном случае можно ещё чуть увеличить на сотые доли мм. Но можно оставить и так.



  • Like (+1) 2
Posted
В 11.01.2024 в 23:13, Святослав_ сказал:

Конденсатор куда менее компромиссная деталь

Благо, что инженеры rca, cbs, и прочих emi об этом не знали. А то не было бы у нас всего этого "золотого фонда". В те славные времена ИНЖЕНЕРЫ не ограничивали себя в моточных изделиях на пути сигнала. С точки зрения физики, rc цепь худший способ из возможных, соеденить анод с сеткой.

  • Like (+1) 2
Posted
2 часа назад, Константин сказал:

С точки зрения физики, rc цепь худший способ из возможных, соеденить анод с сеткой.

Ага, поетумо стали пихать межкаскадник добавив к RC еще и L завязав всю эту кашу с f.?

  • Like (+1) 1
  • Smile 1
Posted
5 hours ago, Константин said:

Благо, что инженеры rca, cbs, и прочих emi об этом не знали. А то не было бы у нас всего этого "золотого фонда". В те славные времена ИНЖЕНЕРЫ не ограничивали себя в моточных изделиях на пути сигнала. С точки зрения физики, rc цепь худший способ из возможных, соеденить анод с сеткой.

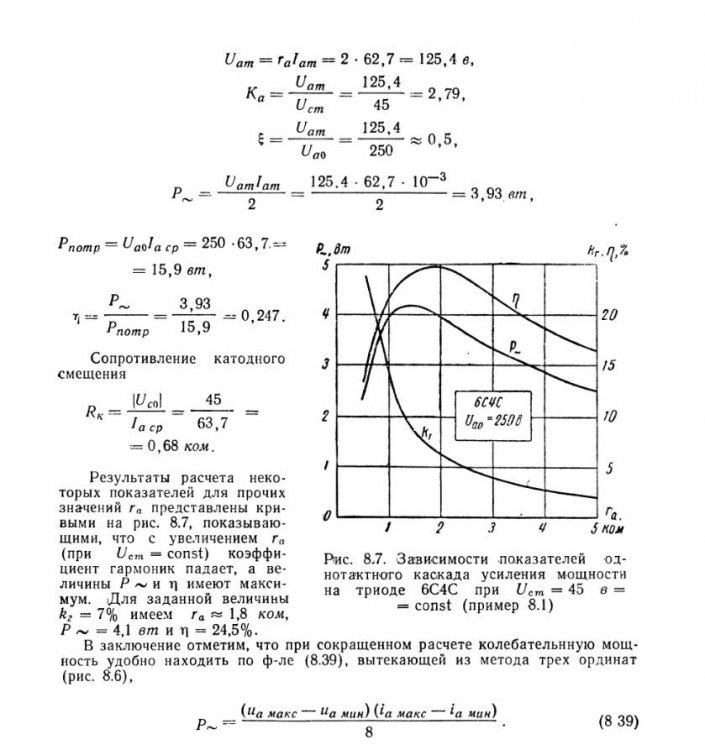

С точки зрения физики часто желательно считать разделительный конденсатор не по сеточному сопротивлению последующего каскада, а по выходному сопротивлению предыдущего. Всего-то. Это решение будет дешевле, и не так громоздко, как с трансформатором.

В те далекие пред- и послевоенные  времена экономили на всем, чем можно было. Бумажные, или пленочные конденсаторы сравнительно большой емкости и напряжением за полтыщи В тогда были громоздкими и дорогими.

Posted
15 минут назад, Святослав_ сказал:

С точки зрения физики желательно считать разделительный конденсатор не по сеточному сопротивлению последующего каскада, а по выходному сопротивлению предыдущего. Всего-то. Это решение будет дешевле, и не так громоздко, как с трансформатором.

В те далекие пред- и послевоенные  времена экономили на всем, чем можно было. Бумажные, или пленочные конденсаторы сравнительно большой емкости и напряжением за полтыщи В тогда были громоздкими и дорогими.

Это с чего вдруг стали экономить-то тогда, экономить начали в 70-е. Ни на чём не экономили, даже на Кинапе нашем.

Бумажные и плёночные были большой ёмкости, как и электролиты, на накал ставили по 1000 мкф по две штуки, что за глаза.

Posted
В 14.01.2024 в 23:17, Святослав_ сказал:

С точки зрения физики часто желательно считать разделительный конденсатор не по сеточному сопротивлению последующего каскада, а по выходному сопротивлению предыдущего. Всего-то. Это решение будет дешевле, и не так громоздко, как с трансформатором.

В те далекие пред- и послевоенные  времена экономили на всем, чем можно было. Бумажные, или пленочные конденсаторы сравнительно большой емкости и напряжением за полтыщи В тогда были громоздкими и дорогими.

Святослав, как считать, это понятно. Здесь речь о другом. Берем драйвер и нагружаем на резистор и индуктивную нагрузку(дроссель). Разница в искажениях в разы, а то и на порядок. Ну, как бы логично пристроить к этому дросселю вторичную обмотку. Кстати, конденсатор из простой меди и бумаги тоже недешевый, а если 600В+, так и не маленький.

Posted
В 31.03.2023 в 19:43, Stan Marsh сказал:

Прекрасно подходят толстоногие ШР-ы, соседние к высокому напряжению штыри можно не использовать. Лет двадцать работают несколько УНЧ с ШР-ами с анодным 1380В. Норм.

 Долго прикидывал различные варианты соединения блока питания с усилителем, больше склонялся к применению стыковочного/контактного узла (усилитель стоит на блоке питания) - плюсы компактность и отсутствие высоковольтного кабеля, - минусы сложность качественного и четкого соединения, невозможность произвольного расположения блоков.

 Остановился на разъеме ШР32, выглядит громоздко... :smile-55:  варианты сделать его компактней и удобней довольно сложны и мало продуктивны. Использоваться будут семь контактов/жил в соединительном кабеле. Два провода; питание блока 230в., один общий "земля", два анодных на драйверные и два высоковольтных на оконечные каскады. Провода МГТФ в шелковой изоляции каждый отдельно поместить в термоусадку и все вместе еще раз. Получается плотный (семь жил) кабель, думаю примерно 1200в выдержит, по верх всего можно применить еще металлорукав.




  • Like (+1) 2
Posted
3 hours ago, Фломастер said:

 Долго прикидывал различные варианты соединения блока питания с усилителем, больше склонялся к применению стыковочного/контактного узла (усилитель стоит на блоке питания) - плюсы компактность и отсутствие высоковольтного кабеля, - минусы сложность качественного и четкого соединения, невозможность произвольного расположения блоков.

 Остановился на разъеме ШР32, выглядит громоздко... :smile-55:  варианты сделать его компактней и удобней довольно сложны и мало продуктивны. Использоваться будут семь контактов/жил в соединительном кабеле. Два провода; питание блока 230в., один общий "земля", два анодных на драйверные и два высоковольтных на оконечные каскады. Провода МГТФ в шелковой изоляции каждый отдельно поместить в термоусадку и все вместе еще раз. Получается плотный (семь жил) кабель, думаю примерно 1200в выдержит, по верх всего можно применить еще металлорукав.

Понятно, что решение принято, но почему бы нет?

  • Like (+1) 1
  • Thanks (+1) 1
Posted

 Ваш соединитель будет лучше - нормирован на 1500в по глубине меньше на 10мм... ранее в этой теме интересовался, такой вариант никто не предложил.  Одно утешенье, мои соединители бесплатные.

 Есть еще один нюанс, усилие вхождения и перекашивание соединителя, особенно когда неудобно подключать/отключать и двигать тяжелые блоки не желательно. Накидная гайка разъема ШР здесь сильно помогает, хотя конструктивно решена не удачно - диаметр ее меньше выступающих частей соединителя. Без накидной гайки, даже  тонкие контакты ШР входят тяжело, приходится корпус на себя разворачивать.

Posted
В 12.01.2024 в 09:15, Anatolii сказал:

 Где то была инф . что Р габ. вых. трансф. .должна быть не меньше Р вых. унч  *20 у меня получилось  *30 .



 Для какой частоты при этом берётся Р габ.?

Posted

Мощность, передаваемая трансформатором, при прочих равных, приблизительно обратно пропорциональна квадрату частоты. Вдвое понизили частоту - мощности осталось 25%.Если без тонких нюансов.

  • Like (+1) 2
Posted
14 минут назад, Xрюн222 сказал:

Мощность, передаваемая трансформатором, при прочих равных, приблизительно обратно пропорциональна квадрату частоты.

Поясни...
