66. Вот такой интересный корпус. Размер внутренний- 30*20,5*4 см. Наружный- 32,5*24*5,5 см. 2,4 кг. Al сплав. Стекло в двери/крышке, смотря как расположить. 500 руб. Есть несколько.
-
-

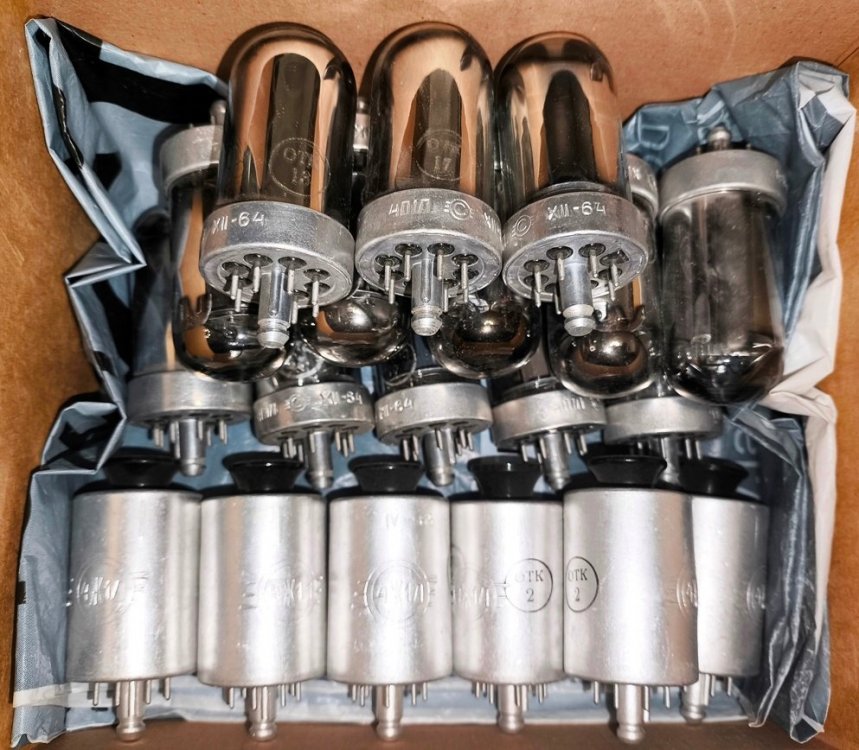

Отредактировал 58. Электронные усилители. Здесь все на 220 вольт. Набор обмоток примерно одинаков- две анодных обмотки, одна со средней точкой (170+170; 215). Две накальных, одна со средней точкой. Обмотки 20, 25, 30 вольт или их отсутствие. Токи первичек на хх у всех- 33-46 мА. См п 35. Лампами (6Н1П, и 2П укомплектую при необходимости). Слева направо, номера по порядку, те, что в наличии- 3,4,7,8. УЭУ-209М1, 2 шт., 1972 г. в. Отл состояние. Этой пары нет. УМ-209М1, 1 шт., силовик 013- см п.35, Ток хх в норме, но трещит и гудит- подклеить подковы, 400 руб. УМ-239, 1 шт., 1971 г. в., нормальный, только отмыть. 500 руб. УМ-109, 3 шт., Один остался. 1 шт- 750 руб. УМ-239, 1 шт., 600 руб. Завышенные напряжения в схеме, по сравнению со 109м, может переделан/перепаян.
-
Всё продано.
-
65. Переключатели. На большие токи, верхний ряд. На 7 и 13 отводов. 200 и 250 руб. Нижний ряд сдвоенные- 3 шт по 6 отводов (коммутация через 1 контакт) и 2 шт по 5 отводов. По 100 руб.
-
Этот продан.
-
Эти проданы все. Эти есть.
-

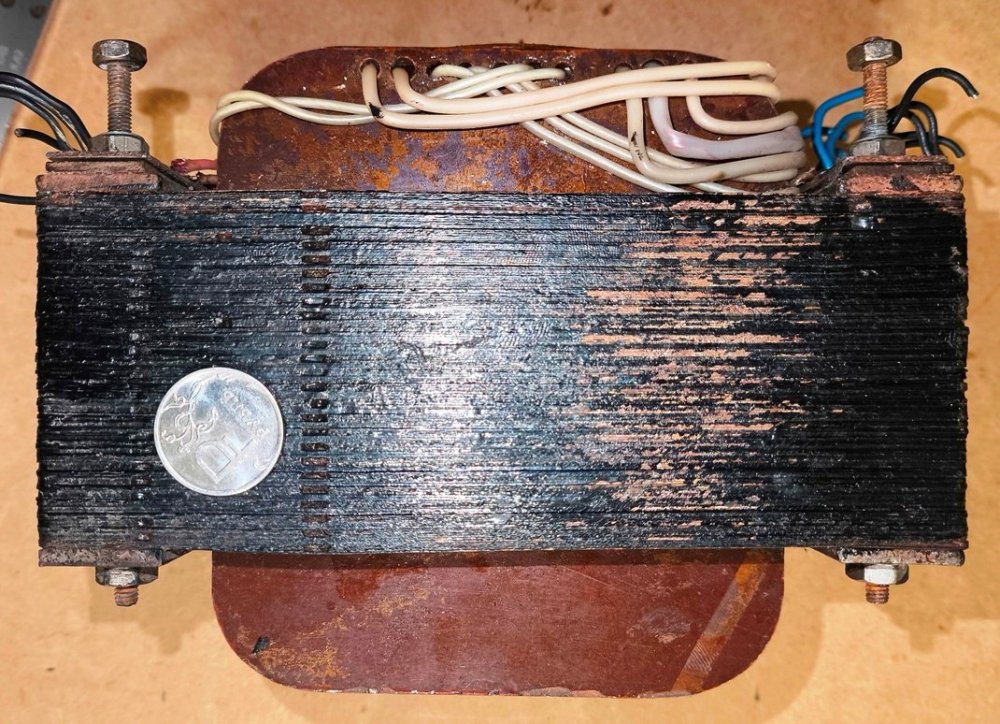

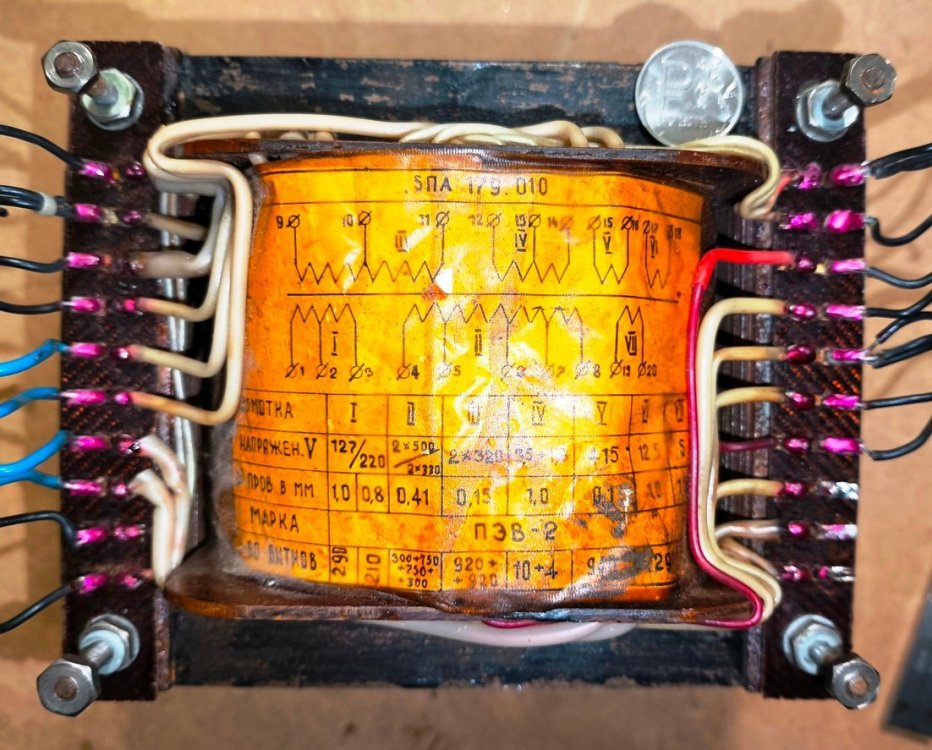

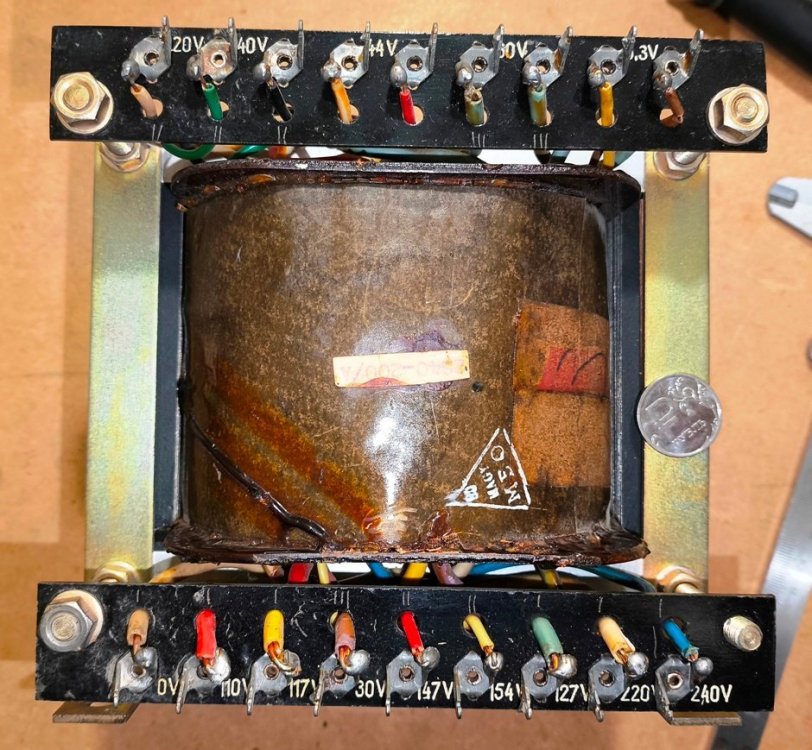

64. Силовик от электронного ус-ля, слева, один из серии 4.700.000-014...Обмотки стандартные. (замер на 200в) Iхх= 23 мА; две вторички: 330 в со средней точкой и 210 в; 3 шт накальных по 6,1 в, мощная со средней точкой. И ничего лишнего! 600 руб. Справа- набор Ф-железа похожего ус-ля. Каркаса нет. 200 руб.
-
14. Справа- 4.739.001, 79 НМ, сечение 8*14 мм, П+I пластины, толщина пластин 0,5 мм, катушка 4*25 мм. Экран-стакан- пермаллой 1,2 мм Слева- 79 НМ, сечение 6*10 мм, толщина пластин 0,3 мм, катушка 5*17 мм, стакан- сталь 1,3 мм. Собраны из П-пластин встречно, высота перемычки в П-части 11,5 мм, позволяет обойтись без замыкающих пластин. Есть 2х обмоточные дроссели- 23,5 Гн, 25 Ом, 2 по 600 витков диаметром 0,23 мм. Есть 2х обмоточные трансформаторы- намоточных пока не нашел. 1 тип- первичка /вторичка, 35 Ом, 5-6,5 Гн/ 71 ом, 38-40 Гн. 2 тип- 65 Ом, 14-20 Гн/ 53 Ом, 14-23 Гн. Есть пара десятков таких дросселей/ трансформаторов. Пермаллой 60х годов произ-ва. По 350 руб/шт. Всё сразу- дешевле.
-
63. Корпус размеры шасси как у того, что выше. Высота подвала- 73 мм, высота над шасси- 81 мм, почти идеальный внешний вид, снизу тёртый- см фото. На фасаде- пара панелей ПЛК-9 в стаканах., 1 шт, 500 руб.
-
62. Корпус сталь, дверь 5-10 мм сплав, наружный размер 16*11*19 см, внутренний блок чуть меньше, 200 руб.
-
Отредактировал 61. Размер внутренний верхняя часть шасси 68*130*230 мм. Снаружи- 93*135* 270 мм. На шасси хорошо встаёт стоя типоразмер ламп 6Н1П , не более. Подвал глубиной 20 мм. Клемники в подвале. Съёмные крышки сверху и снизу. Есть несколько штук. Состояние на фото. 3й почти идеален- 350 руб., 1й - 150 руб, 2й - 100 руб под покраску+ дефекты, 4й- 300 руб.
-
Корпус без ручек-регуляторов 800 руб. (Сдать такой в металлолом по весу - 1000 руб, Жена уже косо смотрит, хранение дома, корпус до весны не доживёт...)
-

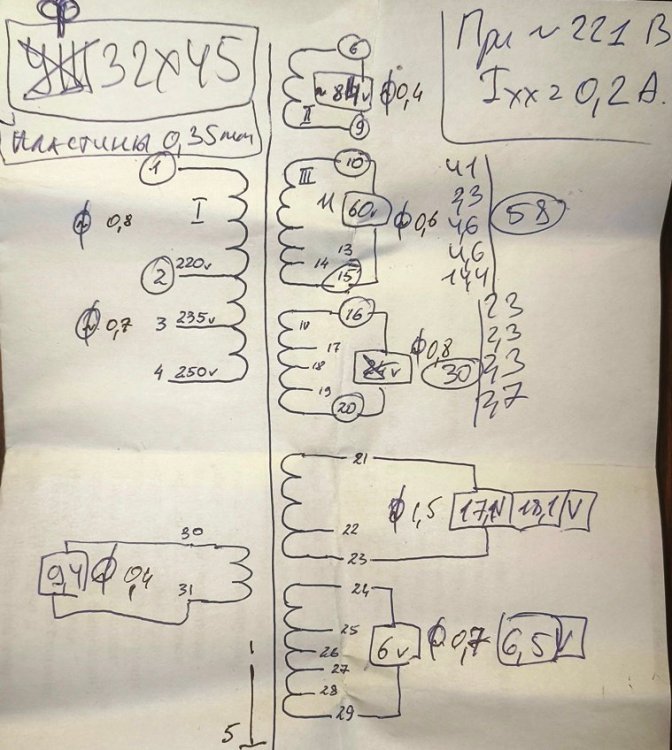

Что осталось, см пункт 1. Пара самого мелкого размера, см фото. Первичка- 1,5 Ом/ 0,08Гн, вторичка- 1,7 кОм/ 24 Гн. 150 руб за пару. 3. Схема усилителя на фото, намоточные данные (не всех) в таблице. Есть десяток разных. 50-100 руб/шт. 5. От УЭМ-111, осталась пара, 2*500 руб. 1,93 кОм /280 (140+140) Ом, 143 Гн / 2,6 Гн 1,97 кОм /308 Ом(151+157) , 127 Гн / 1,9 Гн 7. Усилитель УЭМ1-08, 127 Вольт, входной тр-р пермаллой. Пару пока не нашел. 1 т. руб.(500 руб- усилитель; 500 руб.- вх транс-р) 13. Пермаллой 4.739.001 от электронных усилителей УЭУ-109/209, 4 шт., параметры на фото, и 1 шт в обрыве. 4*500 руб., и 200 руб. Четвёрку 001х желательно в одни руки.
-
7. УМ 1 канал от Ревокса- продан. 61. Размер внутренний 70*130*240 мм. Подвал глубиной 20 мм. Клемники в подвале. Съёмные крышки сверху и снизу. Есть несколько штук. Морда прибора может быть другой- меньшее количество регуляторов. 300 руб.
