Это да, оно явно из отходов - но в подвале живет. Надо плетенку капроновую и выглядит хорошо.

  • Replies 985
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Фломастер
Фломастер

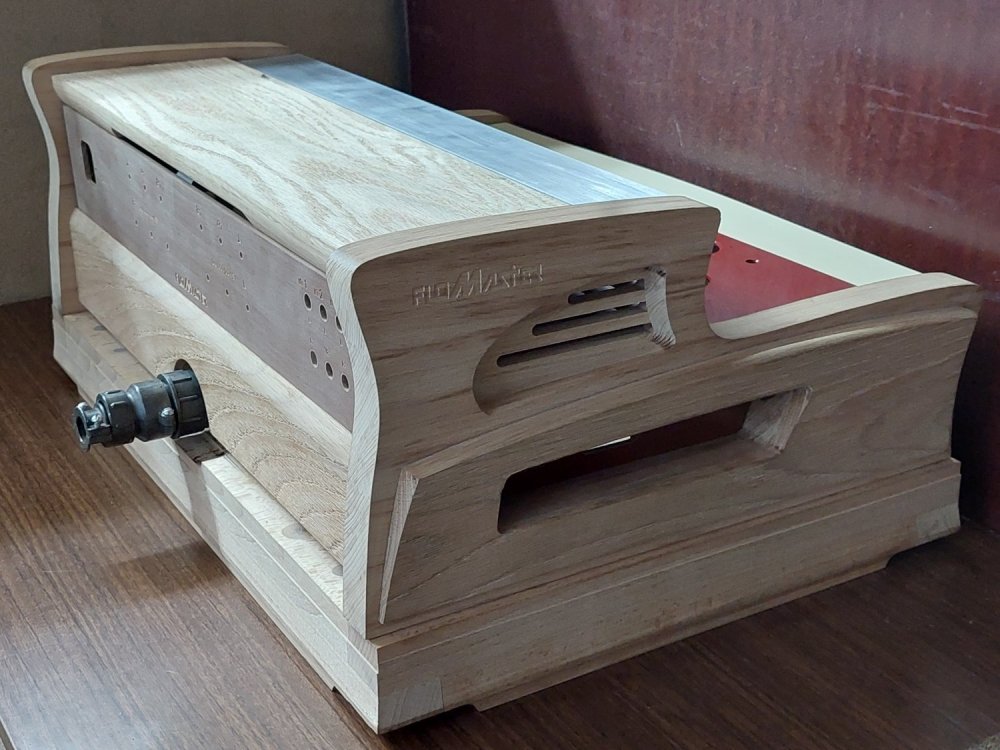

Как я уже где то ранее писал, мной ведется работа по созданию удобного в обслуживании, универсального корпуса для лампового усилителя, позволяющего просто и без ущерба для внешнего вида изменять схемо

Фломастер
Фломастер

Сложность и качество исполнения меня не особо пугают, вот точность расчетов для меня проблема... Материалы запланированы, скажем типовые, отечественные. Межкаскадник - из двух Ш кинотеатрального, выхо

Сидоров СА
Сидоров СА

Этот проект родился в далеком 2009 году...Сначала драйвером стояла С3G,потом добавился межкаскадник танго,потом 6V6 в триоде...В середине 2000ых силовых готовых под данный проект как бы в природе не б

Posted Images

Фломастер Local

Фломастер

Posted
Posted
15 часов назад, Сергей-1968 сказал:

 #серую гофру# в качестве внешней оболочки для кабеля крайне не рекомендую. Как электрик хватил с ней горя! Хрустит, рассыпается не стойкая к ультрафиолету,через 5-10 переподключений развалится на фрагменты,      С уважением Сергей.



  Спасибо,  в конструкции кабеля я еще не определился, ранее было высказано мнение о необходимости отдельных проводников (земля) для питания четырех каскадов усилителя. Думал обойдусь одним, выходит нужно десять жил (две жилы-сеть) вместо предполагаемых семи. Конструктивно, внешняя оболочка должна быть жесткой в поперечном сечении для надежной фиксации в разъеме ШР32, как вариант металлорукав от душа, если внутренний диаметр подойдет, есть также кусок пластиковой гофры от импортного станка.

 Разъем будет доработан, он слишком громоздкий, деталь удерживающая кабель будет другой.




  • Like (+1) 1
Денис ДС Proficient

Денис ДС

Posted
Posted
1 час назад, Фломастер сказал:

ранее было высказано мнение о необходимости отдельных проводников (земля) для питания четырех каскадов усилителя.

Если у вас 4 бп с полностью развязанные друг от друга, включая обмотки трансов или отдельные трансы, то 4 силовые земли - это хорошо. Если 1 бп с общей землёй, не важно дппв, мост греца, удвоение...- получаться земляные петли и склонность к возбуду.

  • Thanks (+1) 1
Фломастер Local

Фломастер

Posted
Posted
4 часа назад, Денис ДС сказал:

Если у вас 4 бп с полностью развязанные друг от друга, включая обмотки трансов или отдельные трансы, то 4 силовые земли - это хорошо. Если 1 бп с общей землёй,

  В отдельном блоке питания будет размещен один  силовой трансформатор габаритной мощностью 400-500 вт. Планируется использовать готовый импортный (не китайский), Ш40/52 - не стандартный, площадь окна 23см2, сетевую на 220в планирую оставить, ток ХХ при 235в - 125мА, при 220в - 100мА. Еще не разбирал, сколько останется места, потом решу как поступить ;  домотать сетевую?, анодная (на оба канала) ГМ70 войдет вероятно только одна, отдельная одна на драйвер (на оба канала)  - если хватит места, плюс накал двух 6Д22С. Мостовая схема выпрямителя с плавным подъемом напряжения.

  Накал оконечных на ГМ70, предварительных каскадов, напряжение смещения будет осуществляться одним трансформатором размещенным в блоке усилителя.

  Если я Вас правильно понял, достаточно одной жилы в кабеле (общей земли) - семь проводников, семь контактов в разъеме ШР32 ?

Денис ДС Proficient

Денис ДС

Posted
Posted

Сколько будет анодных бп, 2?

1 на обе гм и 1 на драйверы, то земляных проводов получится 2. Итого 2 провода для "-", 2 для "+" анодных.  Внутри унч земли соедините звездой или как больше понравится.

Накалы, смещения из бп ведёте из бп в унч 2 проводами на каждое напряжение..

  • Thanks (+1) 1
Кружка Local

Кружка

Posted
Posted
14 часов назад, Фломастер сказал:

Конструктивно, внешняя оболочка должна быть жесткой в поперечном сечении для надежной фиксации в разъеме ШР32,

Зачем жесткая? Нет подходящего готового кабеля, набрать необходимое и в в плетёный мягкий чулок. При особой необходимости можно по концам укрепить термоусадкой (с клеем в том числе).

Да и вообще, 1 киловольт и ГМ-70 не тот случай, когда стоит сильно заморачиваться по поводу изоляции кабелей.

  • Like (+1) 2
Денис ДС Proficient

Денис ДС

Posted
Posted
12 минут назад, Кружка сказал:

1 киловольт и ГМ-70 не тот случай, когда стоит сильно заморачиваться по поводу изоляции кабелей.

Точно! "Все провода в кучу - лишнее само отгорит". )))

  • Like (+1) 1
Денис ДС Proficient

Денис ДС

Posted
Posted
3 минуты назад, Кружка сказал:

Как-то у меня сейчас (без малого) в усилителе  +2000, -500 и уже который год не отгорает.

То шутка была, придуманная Евгением73 в году эдак 2006 и опубликованная в его подписи на старом АПе.

А про 2,5 кВ еще Donatella Rettore  в 1982 г  спела песенку "Kamikaze Rocknroll Suicide".  ?

https://rus.hitmotop.com/song/65043994

BAA Master

BAA

Posted
Posted
6 hours ago, Кружка said:

Да и вообще, 1 киловольт и ГМ-70 не тот случай, когда стоит сильно заморачиваться по поводу изоляции кабелей.

Я бы ещё заземленный экран (оплетку) положил, поверх пучка проводов. Практически все ВВ кабели такое имеют.
P.S. А еще изоляцию полупроводящую для устранения градиента.

  • Like (+1) 1
Фломастер Local

Фломастер

Posted
Posted
9 часов назад, Кружка сказал:

Зачем жесткая? Нет подходящего готового кабеля, набрать необходимое и в в плетёный мягкий чулок. При особой необходимости можно по концам укрепить термоусадкой (с клеем в том числе).

Да и вообще, 1 киловольт и ГМ-70 не тот случай, когда стоит сильно заморачиваться по поводу изоляции кабелей.

  Штатный узел крепления кабеля в разъеме ШР32 рассчитан на односторонние сдавливание кабеля с залитыми жилами в цилиндрическую массу, которая обеспечивает равномерное давление на все проводники, их повреждение/замыкание в таком решении сведено к минимуму.

  Термоусадкой можно хорошо собрать в цилиндр только семь одинаковых проводников, для  крепления мягкого кабеля желательно применение цангового зажима, клей я не рассматриваю.

   Применение жесткой в поперечном сечении наружной оболочки (металлорукав, гофра) обеспечит надежное конструктивное крепление в разъеме, не подвергаем изоляцию проводников сдавливанию и устраняем растягивающие нагрузки. При этом мы не привязаны к числу семь одинаковых проводов и их количество/диаметр впоследствии можно изменить. Сам узел крепления в таком случае, несложно изготовить самостоятельно, например расточенное отверстие по диаметру гофры, далее разрезная втулка либо крепим оболочку установочными винтами.

  Пока писал пришла мысль использовать нержавеющую гофру газовой подводки, но это будет уже слишком...

BAA Master

BAA

Posted
Posted
2 hours ago, Фломастер said:

пришла мысль использовать нержавеющую гофру газовой подводки, но это будет уже слишком...

Слишком это вакуумно изолированная труба для жидкого кислорода.... А газовая - она просто дорогая, из - за сертификации.:smile-03:
Кстати, пользовал нерж гофру для котла - при смене модели изменилось расстояние между трубами на 5 мм. Кусок меди убрал - кусок гофры вставил. Посмотрите. https://www.ozon.ru/category/gofrirovannaya-truba-iz-nerzhaveyuschey-stali-15a/

  • Like (+1) 1
  • 2 weeks later...
Aleksey_kul Proficient

Aleksey_kul

Posted
Posted

А никто не пробовал качать ГМ-70 народной лампочкой 6Н6П - мощность анода 4,8 Вт, ток катода - 45 мА. Вроде должна потянуть.

Фломастер Local

Фломастер

Posted
Posted

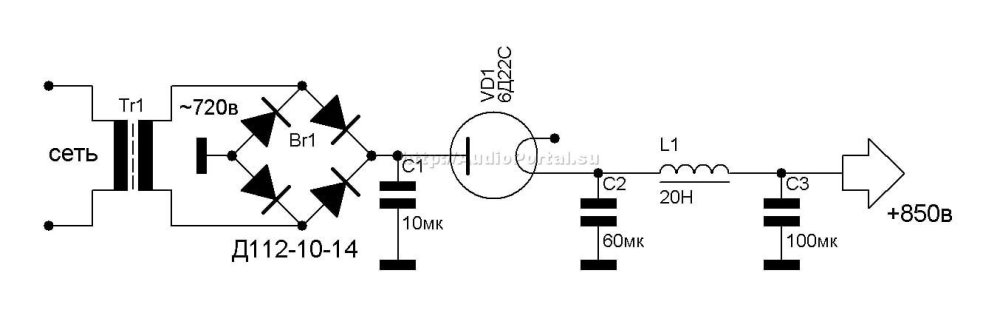

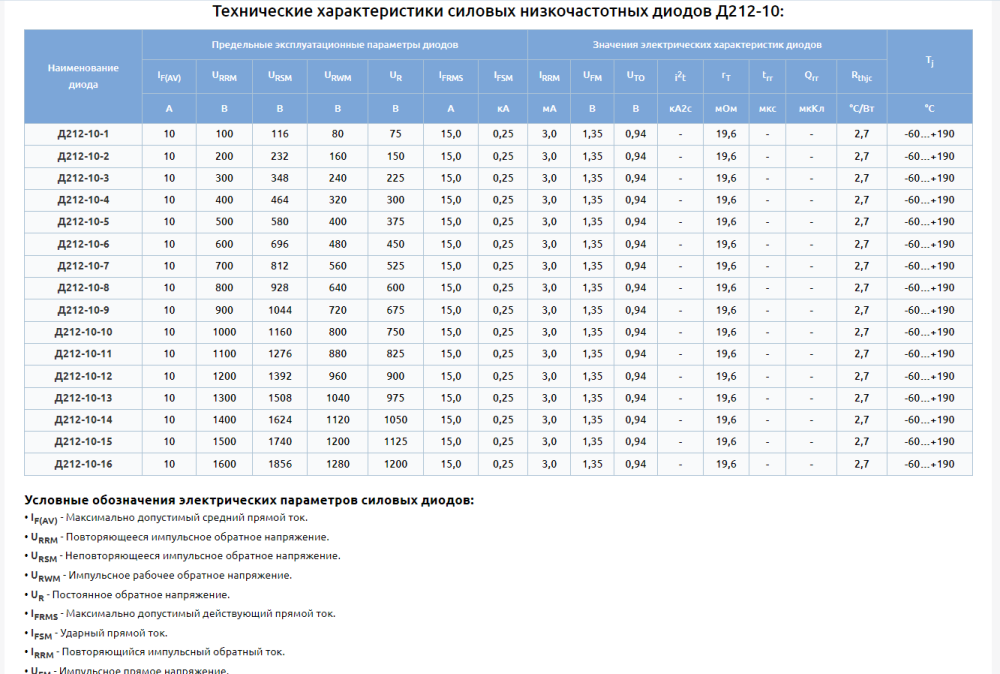

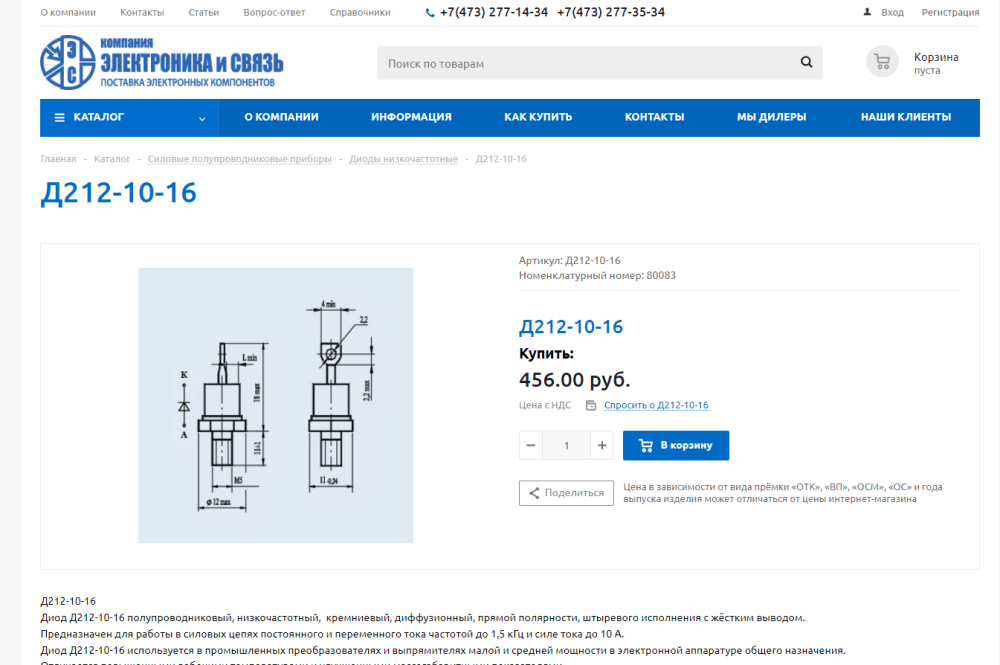

   В блоке анодного питания ГМ70 А.Шалин применил высоковольтные диоды Д112-10-14, возможно ли применение в этой схеме более доступных высоковольтных диодов от печек СВЧ, допустимое напряжение у них выше, по выпрямленному току подходят, стоят дешевле ?

Power GM70 — копия.jpg

Opera Снимок_2024-03-27_091033_eandc.ru.png

Opera Снимок_2024-03-31_121505_samarachip.ru.png

Opera Снимок_2024-03-27_091405_eandc.ru.png

  • Like (+1) 1
Aleksey_kul Proficient

Aleksey_kul

Posted
Posted

Чего бы ультрафасты не поставить, последовательно по два шт., падение напряжения небольшое, греться не будут, например такой:

UF4007

Предельно допустимые эксплуатационные значения для UF4007 (при ТА = +25 oC и однофазного полуволнового сигнала 60 Гц):

максимальное напряжение:

  • пиковое импульсное (VRRM) 1000 В;
  • среднеквадратичное (VRRS)700 В;
  • постоянное запирающее (VDC) 1000 В;

максимальный ток:

  • средний прямой IF(AV) 1 А;
  • импульсный (IFSM) 30 А (на номинальную нагрузку в течении 8.3 сек.);
  • обратный (IR) 5 мкА.
  • падение напряжения в открытом состоянии (VF ), при IF = 1 А до 1.7 В;
  • время обратного восстановления (Trr) 75 нс (при IF = 0.5 А, IR = 1.0 А, Irr=0.25 А);
  • емкость p-n-перехода (Cj) 50 пФ (при 4 В, 1 МГц);
  • термическое сопротивление: кристалл-воздух (RθJA) 50.0 oC/Вт; кристалл-корпус (RθJL) 30.0 oC/Вт;
  • рабочие температуры от -65 до +150 oC.
  • Like (+1) 1
Фломастер Local

Фломастер

Posted
Posted

 Я забыл упомянуть, что максимальное напряжение на аноде ГМ70 возможно будет достигать 1500в. Конечный результат еще весьма расплывчат, он определен применяемыми конденсаторами, после 6Д22С будут стоять по 3шт КБГ-МН 1мкф 1500в - это максимум, так же еще не прикидывал сколько войдет повышающей обмотки в переделываемый трансформатор что на фото, есть вариант изготовления с нуля еще большего Ш40*50мм, окно 40*100мм трансформатора, тоже поместится, но усложняем себе работу.

 У меня вероятно не правильный подход к конструированию, сначала корпус - это и есть макет, в него планируем размещение составляющих компонентов. Подразумевая при этом некоторую гибкость применяемых решений. Возможно по технологическим причинам ограничусь напряжением в 1000в.

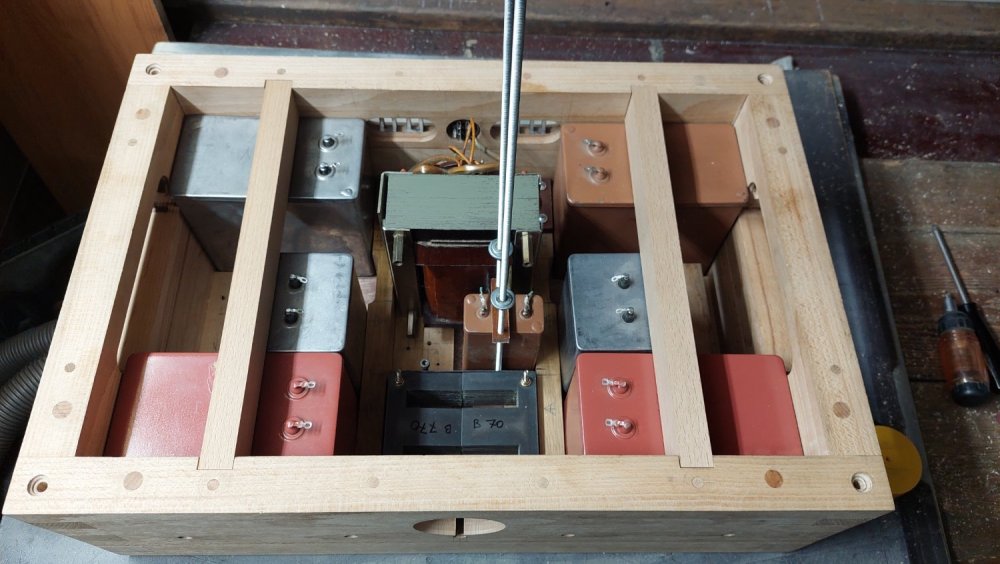

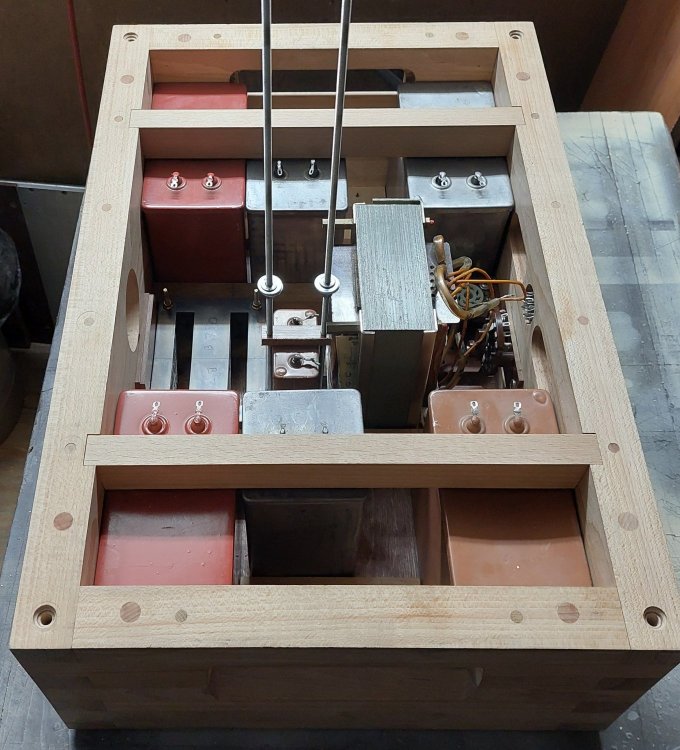

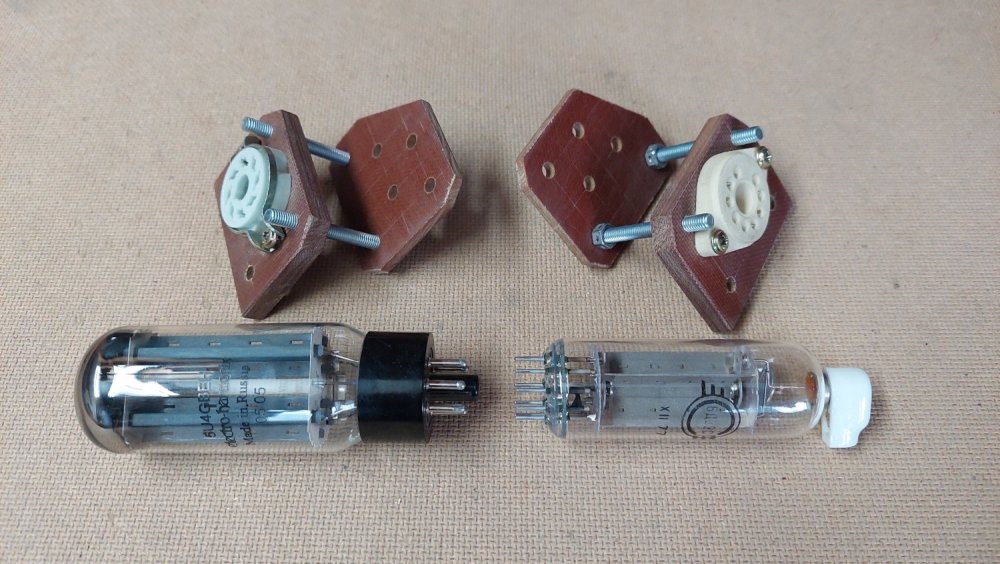

 На фото уточняющие примерки компоновки, конструкция позволяет разместить лишь два кенотрона (тип на выбор), собранные блоки выпрямителей предполагают применение четырех диодов креплением М5.




  • Like (+1) 1
