Да так будет. Если отключить резистор то без сигнала на вторичке будет Uа виновата статическая ёмкость . С сигналом Uа+Uс (Uа к примеру=1000в) может быть и 1600в и 1200в при одной выходной мощности зависит от конструкции трансформатора . Виновата С динамическая. Мерить лучше гальванометром. Резистор на землю разряжает статическую ёмкость до нуля а переменный сигнал с анода через Сд проходит на вторичку . Обычно Сст около 2000пф Сд= Сст/3=660пф поэтому с ростом частоты и растёт напряжение на резисторе

Зазор явно не настроен , настроенный зазор примерно выглядит так В даном случае можно ещё чуть увеличить на сотые доли мм. Но можно оставить и так.

Один уважаемый товарищ А.Ю. Макаров говорил о средней частоте трансформатора Fo = корень квадратный из (Fн * Fв)=500Гц или Fo = 1 / (2пи * корень квадратный из( L1 * C') ) В даном тр. F= корень квадратный (20*80000)=1265гц Это характеристика тр. как и активное сопротивление обмоток , коэффициент трансформации и т.д.

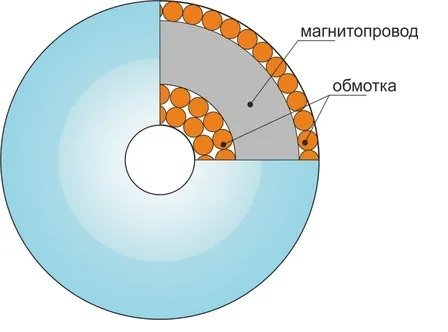

Сечение меди первички 3672*0,0885=325мм^2 вторичка 220*5=1100витков 1100*0,0437=48мм^2 Не очень .

Проверяете бумагу на утечку мегаомметром? Несколько раз попадалась утечка жуть и сушка не помогала а по внешнему виду абсолютна одинаковая.

Что происходит когда вторичку отключаем от земли? А это что такое как измерить? или это Сст Нас по большому счету интересует ёмкость коротая шунтирует Rа на схеме замещения тр стоит параллельно Rа и fрез, при каких условиях резонанса нет

Мне кажется наоборот больше секций больше переходов 1-2 больше Сст больше Свходная . Для 211 трансформатор 3-2 Lрас большое Свх маленькое для 3-х 6с19п как у Макарова слой секция маленькая Lрас большая входная емкость около 5000пф . если к такому тр подключить 211 там всё на 8кГц закончиться

Ёмкость есть ёмкость и она не как не зависит от напряжения просто зарядить ёмкость скажем 1000пф до 1в до 100в или до 1000в большая разница.

Сд1-2 я бы определил так - ёмкость приведенная к входным клеймам трансформатора от статической ёмкости между первичкой и вторичкой Входную емкость тр так же нельзя измерить прибором но можно измерить косвенно по частоте среза схема простая С=1/(2пRf)

В готовом тр измерить только Сд 1-2 я не представляю как но можно измерить С входную тр или С шунта но в эту ёмкость входят все ёмкости которые есть в тр приведённые к входу

Да это так но многие не понимают разницу между Сст 1-2 - ёмкость между первичкой и вторичкой измеряемой прибором и С д 1-2 ёмкость которая вычисляется с помощью коэффициента Сф Нас интересует только Сдинамическая 1-2

Да это так но это уже будет распределённая ёмкость первички С1 Но распределённая ёмкость первички даже для очень больших трансформаторах имеет маленькое значение по сравнению с С1-2

это придумал не я Е.Камисоров так же называет Смысл Сф есть старческая ёмкость измеряемая приборам между первичкой и вторичкой например 2000пф для картинки с экраном входная ёмкость будет без экрана 2000*1,0625=2125пф с экраном 2000*0,75=1500пф в случаи разделения на три равных секции 2000*0,6534=1307пф но в последнем случае Lрас значительно больше чем в 0,25 - 0,5 - 0,25 Всё это если толщина изоляции между первичкой и вторичкой одинаковая по толщине

Да примерно так причём ёмкость зависит от квадрата разницы потенциалов и линейно от толщины изоляции

Нет, не так, не исчезнет .

http://vintagewindings.com/products/TransDesign1.html Литература про тр. и не только В основном раритет книги и справочники

А некто не баловался экранами в выходных трансформаторах ,только экран подключать не к земле а к части секции первички к примеру Было Сф1-2= 0,25+0,25+0,5625=1,0625 с экраном Сф1-2 =0,25+0,25+0,25=0,75 ёмкость уменьшилась на 40 % При этом незначительно увеличивается распределённая С1 что не так страшно.

Почему вы так думаете? Если вторичку включить наоборот что будет?

Вот такое? У меня знакомый выбирает между и не может всё зависит от того что слушать.

Вот у меня был похожей опыт а должно быть наоборот . Виноват Китай или что?

Всё верно, но мне больше интересно отношение Lрас к L при одинаковом зазоре .

Если есть возможность сделайте пожалуйста замеры Lрас и L на одной катушке в трёх вариантах 1 весь сердечник М4 2 весь сердечник аморф 3 как на фото с одинаковым зазором

Это мало что бы получить L рас =5-8 мгн на приличны по размеру трансформаторах да и на неприличны мало

По сути это и есть сумма всех ёмкостей трансформатора (распределенной первички, динамической между слоями первички и вторички, распределенной вторички на сердечник трансформатора и т. д.) приведенной к входным клеймам трансформатора именно она шунтирует на высокой частоте Rа . Иногда она полезна когда шунтирует различные внутренние резонансы трансформатора в ультразвуковом диапазоне

Я так понимаю входная ёмкость трансформатора
