5 часов назад, BAA сказал:

Берем провод в силиконовой изоляции, на АЛИ. Всё...
И ток терпит и киловольты и гибкий да безобразия, и вода ему нипочем. Серьезно.
https://aliexpress.ru/popular/провод-с-силиконовой-изоляцией.html

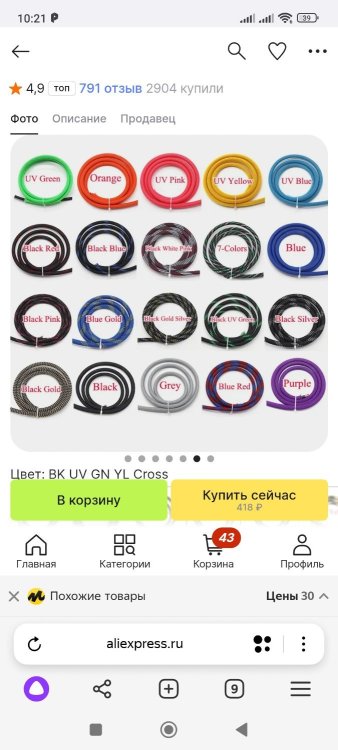

Александр, по ссылке в описании провод в PVC (ПВХ) изоляции, может в силиконе какой другой был?

  • Replies 1.3k
  • Created
  • Last Reply

Top Posters In This Topic

  • 1 month later...
Posted
В 08.12.2022 в 04:11, Lukasarts сказал:

Там в другом смысл.

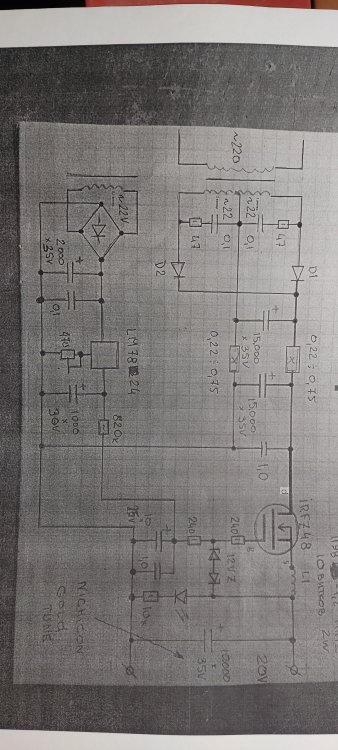

Так постоянкой и питаются. И фона нет вообще. Вот по этой схеме...



А при анодном в 1000 в ...она не звучит.

1500 - 1600 вот ее)))


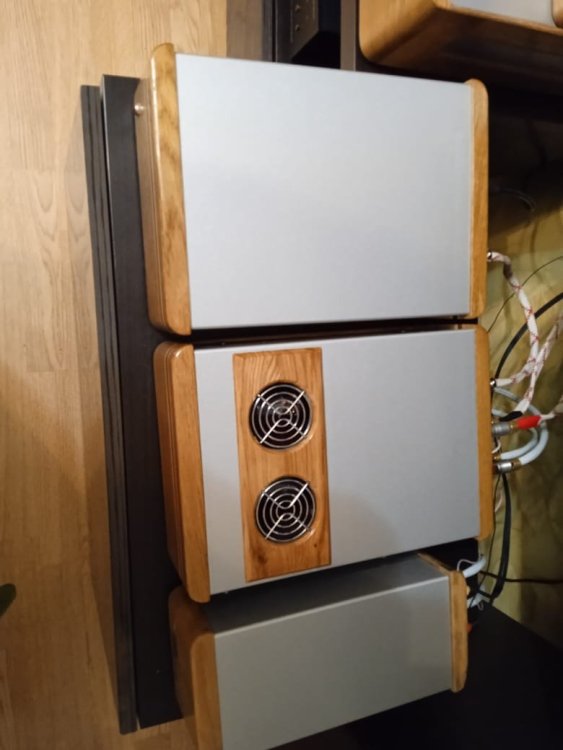

У меня отлично зазвучала при 1250 вольт. Пробовал от 950 вольт.



Posted
В 09.09.2023 в 08:26, Фломастер сказал:

  А как Вы расцениваете применение дроссельной нагрузки в драйверном каскаде и использование межкаскадного конденсатора?

Зачем такое вообще делать? Если только от недостатка питания.

В 09.09.2023 в 11:44, ДимДимыч сказал:

 Ну так без МС никак.

Я имею ввиду зачем ставить например повышающий транс 1:3 перед 6Н8С если лучше поставить 6Н9С.

Товарищ полгода мучился с крутым японским повышающим трансиком и триодом типа 6с2с на входе.    Замучился, изнервничался.....звук совсем не нравился.

  Поставил на пробу триод с большим усилением и получил расслабуху от хорошего звука.

Вся честная компания 6с2с,6с5с и 6н8с умеют хорошо играют при токах более 10 ма, нагрузках более 4Ri и значении сигнала на аноде не более 20-22 В действующего.  Иными словами не стоит экономить на питании, дайте им 400 В и будет счастье. Отсюда  связка 6с2с+6п6с дает замечательные параметры и звучание.

При полной раскачке ГМ70, значение действующего напряжения на аноде 6с2с не превышает 10-12 В, что автоматически дает 0,5-0,7% искажений против 2-3% при 30В и более.



В 08.09.2023 в 21:17, Карабасс сказал:



Ну если вы не дилетант, то по трудитесь с подробностями, и хорошо бы с сылкой на литературу обяснить, где написано, что МКТ вносит улучшения в звуковой тракт и какие?

А то получается как вседа все гуру по шкафам попрятались, лишь изредка выкрикивая самдурак, а дилетанты в это время пытаются сами с собой разобраться в вопросах.

Спасибо.

.

Мкт и дроссель* в аноде драйвера лучше уже хотя бы тем, что миллерова емкость у такого каскада  в 3-5 раз меньше, чем у резисторных каскадов на тех же лампах и в тех же режимах, но с непосредственной или емкостной связью со следующим каскадом.

Кроме этого, такие каскады менее склонны к генерации, чем резисторные и српп.

Это помимо работы с сеточными токами выходных ламп, о которых упомянул Сергей Ал.  А токи эти могут начинаться при -15..-25 В  на сетках выходных ламп.

С учетом милеровой емкости  трансформаторного каскада и работы с сеточными токами следующего каскада, ПСН по Макарову получается выше, при прочих равных.

Стоит упомянуть ограничение ИМИ трансформаторными скадами.

Вам все еще не хватает аргументов?

*Дроссельный каскад с непосредственной связью со следующим за ним.



В 09.09.2023 в 09:57, Сергей Ал. сказал:

А2



  • Like (+1) 1
Posted

По поводу меньшей склонности к генерации каскадов с МКТ не совсем верно, зачастую генерацию эту очень сложно отловить, частота высокая, а возникать может только при наличии сигнала. В трансе эта ВЧ теряется и её не замечают, а вот на звучании сказывается чаще отрицательно. Хотя Васянин приводил и противоположный пример.

Posted
6 часов назад, Rezvoy сказал:

По поводу меньшей склонности к генерации каскадов с МКТ не совсем верно, зачастую генерацию эту очень сложно отловить, частота высокая, а возникать может только при наличии сигнала. В трансе эта ВЧ теряется и её не замечают, а вот на звучании сказывается чаще отрицательно. Хотя Васянин приводил и противоположный пример.

Генерация с мкт относительно просто ловится. Может чуть сложнее, чем с резистором или српп. Если загенерил каскад с мкт, значит с резистором будет генерить однозначно. А иеньшая склонность к аозбудам обусловлена меньшим значением милеровой ёмкости.

Насчет ухудшения звучания каскада с возбудом - полностью согласен, звучать будет хуже. Мкт в этом вопросе не панацея.



Posted
В 27.01.2024 в 18:01, Sergio сказал:

https://uralfim.ru/vyisokovoltnyie-silikonovyij-provoda/pmvkl/?yclid=1613642047518146559

Отечественный производитель  проводов с высоковольтной изоляцией

  Приобрел по Вашей ссылке высоковольтный провод, нормированный на 5 кВ.  Спасибо.

  Продолжил работу над корпусом блока питания, предполагается оперативная возможность изменения анодного напряжения выходного каскада, (три фиксированных значения) в пределах 1 - 1,5кВ.

  Схема планируется предельно простой...  Какое мнение специалистов, драйверный каскад на 6Э5П/МКТ,  схема   А. Шалина справиться ?  Либо плюс еще одна лампа на входе, схемы Шишидо,   А. Врублевского и Д. Чуманова ?




  • Like (+1) 5
Posted
4 часа назад, Фломастер сказал:

драйверный каскад на 6Э5П/МКТ

Слушал связку D3a-ГМ70 с МКТ хорошо звучит, меняли на 6Ж52П старых годов, тоже достойное звучание, но где их столько взять что бы отобрать в пары.

  • Like (+1) 2
  • Thanks (+1) 1
Posted
11 часов назад, Фломастер сказал:

Схема планируется предельно простой...  Какое мнение специалистов, драйверный каскад на 6Э5П/МКТ,  схема   А. Шалина справиться

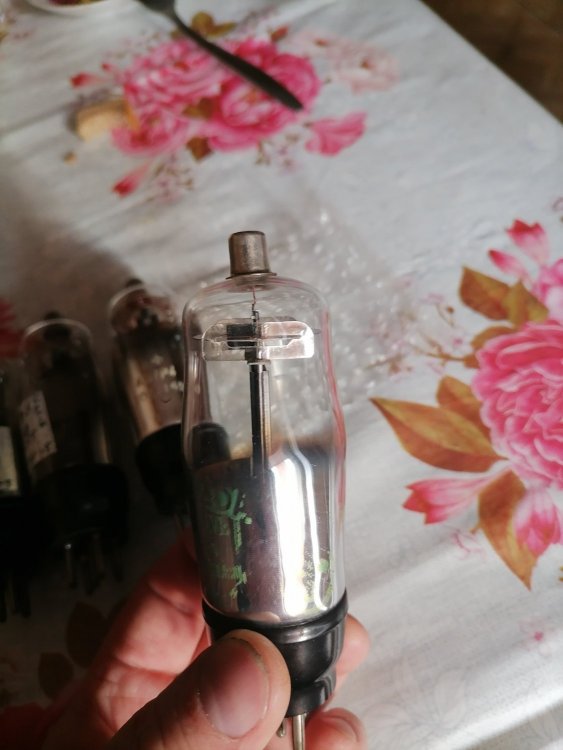

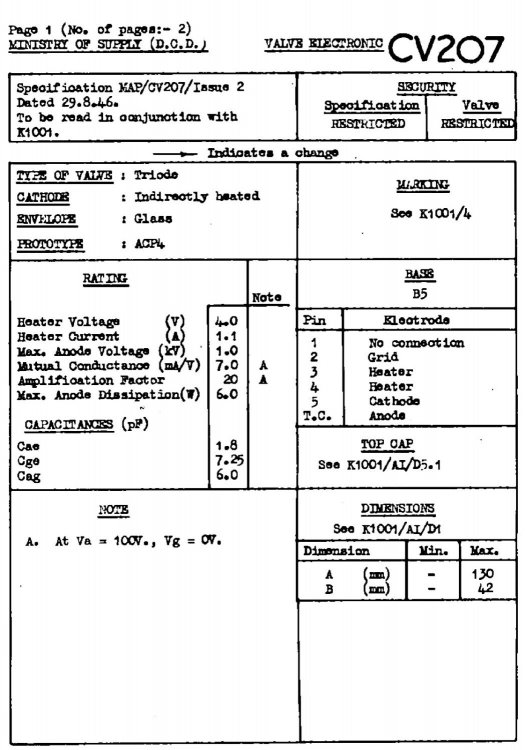

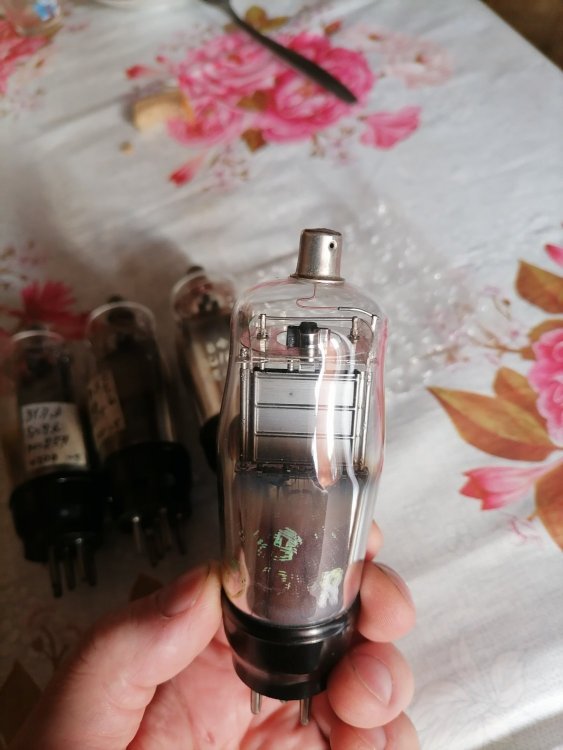

Загляните в ветку спектры ламп и сравните гармоники и спектры 6с45, 6с15п, 6ж11п и сабжа для действующего напряжения на аноде 40 В и выше. Кроме того, ресурс 6э5п раз в 5-7 меньше при прочих равных. Если найдёте 6ж6с поставьте ее в триоде с мкт или пентодом с резистором и будет вам счастье.

Ветка о спектрах весьма полезная, хоть я и запихнул ее в гуманитарный раздел. Сжатые файлы содержат по 3-4 измерения на каждую лампу для разных значений действующего напряжения (сигнала 1 кГц ) на аноде лампы. Для каждой лампы подобран идеальный режим и нагрузка.



  • Thanks (+1) 1
Posted

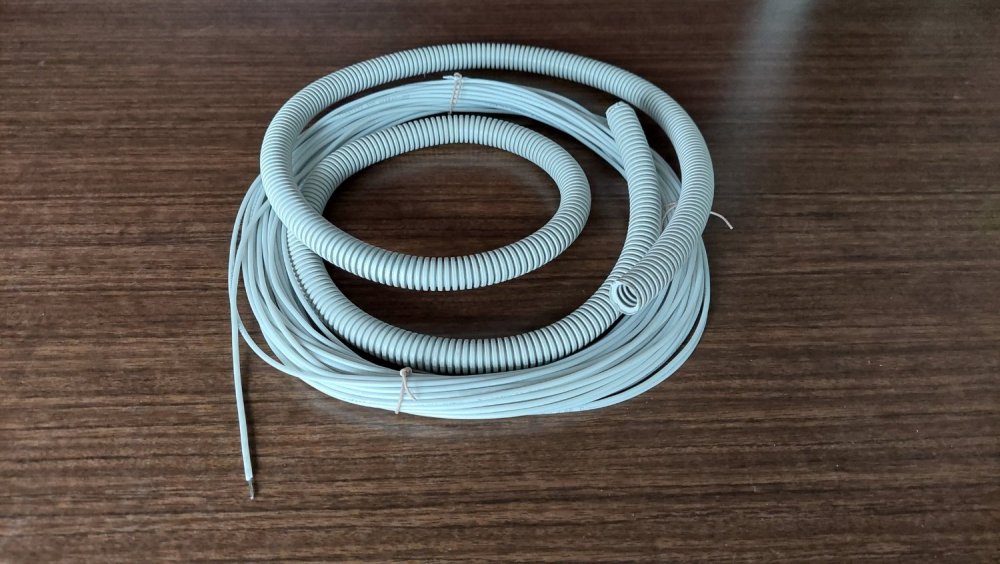

Всем, привет! Фломастер, если Вы хотите использовать #серую гофру# в качестве внешней оболочки для кабеля крайне не рекомендую. Как электрик хватил с ней горя! Хрустит, рассыпается не стойкая к ультрафиолету,через 5-10 переподключений развалится на фрагменты, (только для стационара на клипсы под штукатурку). А так для гибкости силиконовый или резиновый шланг....                                  С уважением Сергей.


  • Like (+1) 3
  • Thanks (+1) 1
Posted

Это да, оно явно из отходов - но в подвале живет. Надо плетенку капроновую и выглядит хорошо.

Posted
15 часов назад, Сергей-1968 сказал:

 #серую гофру# в качестве внешней оболочки для кабеля крайне не рекомендую. Как электрик хватил с ней горя! Хрустит, рассыпается не стойкая к ультрафиолету,через 5-10 переподключений развалится на фрагменты,      С уважением Сергей.



  Спасибо,  в конструкции кабеля я еще не определился, ранее было высказано мнение о необходимости отдельных проводников (земля) для питания четырех каскадов усилителя. Думал обойдусь одним, выходит нужно десять жил (две жилы-сеть) вместо предполагаемых семи. Конструктивно, внешняя оболочка должна быть жесткой в поперечном сечении для надежной фиксации в разъеме ШР32, как вариант металлорукав от душа, если внутренний диаметр подойдет, есть также кусок пластиковой гофры от импортного станка.

 Разъем будет доработан, он слишком громоздкий, деталь удерживающая кабель будет другой.




  • Like (+1) 1
Posted
1 час назад, Фломастер сказал:

ранее было высказано мнение о необходимости отдельных проводников (земля) для питания четырех каскадов усилителя.

Если у вас 4 бп с полностью развязанные друг от друга, включая обмотки трансов или отдельные трансы, то 4 силовые земли - это хорошо. Если 1 бп с общей землёй, не важно дппв, мост греца, удвоение...- получаться земляные петли и склонность к возбуду.

  • Thanks (+1) 1
Posted
4 часа назад, Денис ДС сказал:

Если у вас 4 бп с полностью развязанные друг от друга, включая обмотки трансов или отдельные трансы, то 4 силовые земли - это хорошо. Если 1 бп с общей землёй,

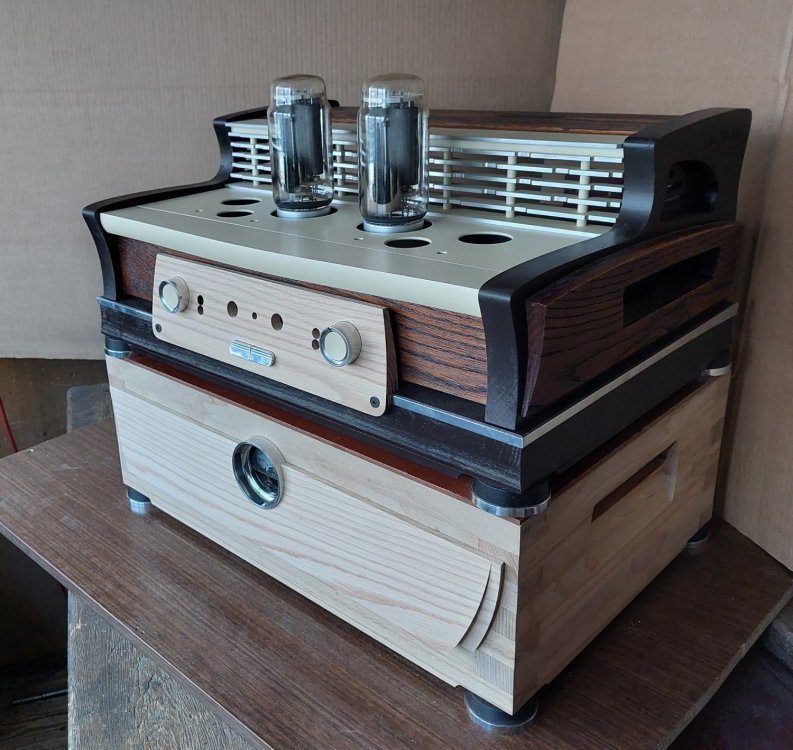

  В отдельном блоке питания будет размещен один  силовой трансформатор габаритной мощностью 400-500 вт. Планируется использовать готовый импортный (не китайский), Ш40/52 - не стандартный, площадь окна 23см2, сетевую на 220в планирую оставить, ток ХХ при 235в - 125мА, при 220в - 100мА. Еще не разбирал, сколько останется места, потом решу как поступить ;  домотать сетевую?, анодная (на оба канала) ГМ70 войдет вероятно только одна, отдельная одна на драйвер (на оба канала)  - если хватит места, плюс накал двух 6Д22С. Мостовая схема выпрямителя с плавным подъемом напряжения.

  Накал оконечных на ГМ70, предварительных каскадов, напряжение смещения будет осуществляться одним трансформатором размещенным в блоке усилителя.

  Если я Вас правильно понял, достаточно одной жилы в кабеле (общей земли) - семь проводников, семь контактов в разъеме ШР32 ?

Posted

Сколько будет анодных бп, 2?

1 на обе гм и 1 на драйверы, то земляных проводов получится 2. Итого 2 провода для "-", 2 для "+" анодных.  Внутри унч земли соедините звездой или как больше понравится.

Накалы, смещения из бп ведёте из бп в унч 2 проводами на каждое напряжение..

  • Thanks (+1) 1
Posted
14 часов назад, Фломастер сказал:

Конструктивно, внешняя оболочка должна быть жесткой в поперечном сечении для надежной фиксации в разъеме ШР32,

Зачем жесткая? Нет подходящего готового кабеля, набрать необходимое и в в плетёный мягкий чулок. При особой необходимости можно по концам укрепить термоусадкой (с клеем в том числе).

Да и вообще, 1 киловольт и ГМ-70 не тот случай, когда стоит сильно заморачиваться по поводу изоляции кабелей.

  • Like (+1) 2
Posted
12 минут назад, Кружка сказал:

1 киловольт и ГМ-70 не тот случай, когда стоит сильно заморачиваться по поводу изоляции кабелей.

Точно! "Все провода в кучу - лишнее само отгорит". )))

  • Like (+1) 1
Posted
3 минуты назад, Кружка сказал:

Как-то у меня сейчас (без малого) в усилителе  +2000, -500 и уже который год не отгорает.

То шутка была, придуманная Евгением73 в году эдак 2006 и опубликованная в его подписи на старом АПе.

А про 2,5 кВ еще Donatella Rettore  в 1982 г  спела песенку "Kamikaze Rocknroll Suicide".  ?

https://rus.hitmotop.com/song/65043994

Posted
6 hours ago, Кружка said:

Да и вообще, 1 киловольт и ГМ-70 не тот случай, когда стоит сильно заморачиваться по поводу изоляции кабелей.

Я бы ещё заземленный экран (оплетку) положил, поверх пучка проводов. Практически все ВВ кабели такое имеют.
P.S. А еще изоляцию полупроводящую для устранения градиента.

  • Like (+1) 1
Posted
9 часов назад, Кружка сказал:

Зачем жесткая? Нет подходящего готового кабеля, набрать необходимое и в в плетёный мягкий чулок. При особой необходимости можно по концам укрепить термоусадкой (с клеем в том числе).

Да и вообще, 1 киловольт и ГМ-70 не тот случай, когда стоит сильно заморачиваться по поводу изоляции кабелей.

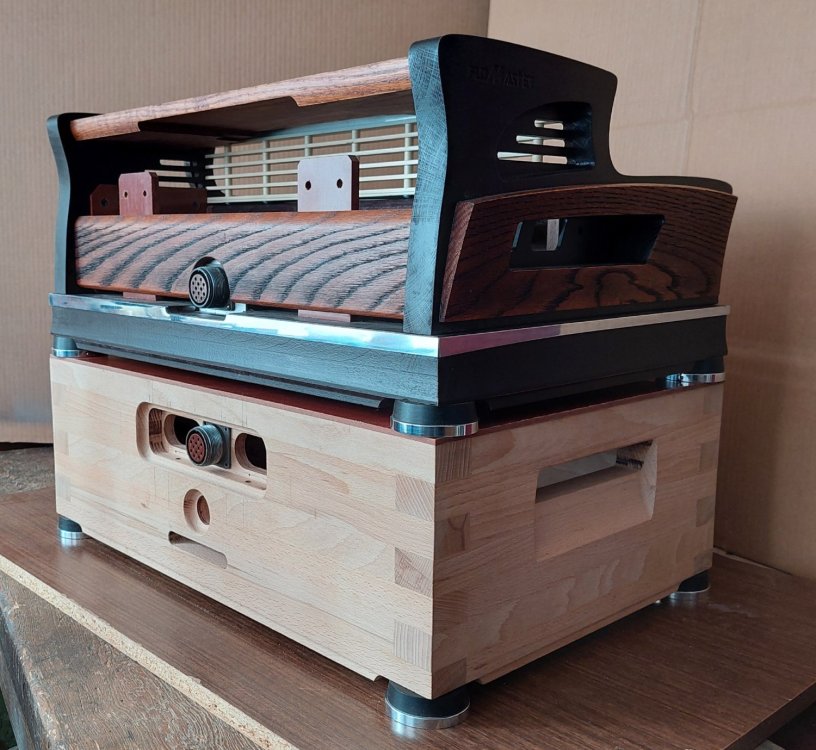

  Штатный узел крепления кабеля в разъеме ШР32 рассчитан на односторонние сдавливание кабеля с залитыми жилами в цилиндрическую массу, которая обеспечивает равномерное давление на все проводники, их повреждение/замыкание в таком решении сведено к минимуму.

  Термоусадкой можно хорошо собрать в цилиндр только семь одинаковых проводников, для  крепления мягкого кабеля желательно применение цангового зажима, клей я не рассматриваю.

   Применение жесткой в поперечном сечении наружной оболочки (металлорукав, гофра) обеспечит надежное конструктивное крепление в разъеме, не подвергаем изоляцию проводников сдавливанию и устраняем растягивающие нагрузки. При этом мы не привязаны к числу семь одинаковых проводов и их количество/диаметр впоследствии можно изменить. Сам узел крепления в таком случае, несложно изготовить самостоятельно, например расточенное отверстие по диаметру гофры, далее разрезная втулка либо крепим оболочку установочными винтами.

  Пока писал пришла мысль использовать нержавеющую гофру газовой подводки, но это будет уже слишком...

Posted
2 hours ago, Фломастер said:

пришла мысль использовать нержавеющую гофру газовой подводки, но это будет уже слишком...

Слишком это вакуумно изолированная труба для жидкого кислорода.... А газовая - она просто дорогая, из - за сертификации.:smile-03:
Кстати, пользовал нерж гофру для котла - при смене модели изменилось расстояние между трубами на 5 мм. Кусок меди убрал - кусок гофры вставил. Посмотрите. https://www.ozon.ru/category/gofrirovannaya-truba-iz-nerzhaveyuschey-stali-15a/

  • Like (+1) 1
