С резисторным регулятором, словно всякий раз на исполнителя накидывают плед. Один, второй, третий....

А при трансформаторном - исполнитель просто делает шаг назад.

Мое мнение.

  • Like (+1) 1
  • Replies 842
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Фломастер
Фломастер

Как я уже где то ранее писал, мной ведется работа по созданию удобного в обслуживании, универсального корпуса для лампового усилителя, позволяющего просто и без ущерба для внешнего вида изменять схемо

Фломастер
Фломастер

Сложность и качество исполнения меня не особо пугают, вот точность расчетов для меня проблема... Материалы запланированы, скажем типовые, отечественные. Межкаскадник - из двух Ш кинотеатрального, выхо

Сидоров СА
Сидоров СА

Этот проект родился в далеком 2009 году...Сначала драйвером стояла С3G,потом добавился межкаскадник танго,потом 6V6 в триоде...В середине 2000ых силовых готовых под данный проект как бы в природе не б

Posted Images

Михаил SM Proficient

Михаил SM

Posted
Posted
1 час назад, ВКН сказал:

С резисторным регулятором, словно всякий раз на исполнителя накидывают плед. Один, второй, третий....

А при трансформаторном - исполнитель просто делает шаг назад.

Мое мнение.

Один ""плед"" -  слой графита или синтетики в подложке РГ , потом второй плед - токосъем - два перехода , клепки , выводы... .    В  этом контексте реально прозрачнее и яснее работает Г- регулятор , где задающий R и в делителе (этак штук 20 мин.) - на танталовых резисторах и галетнике с одним контактным переходом .    Но если даже оставить один задающий тантал (или Драловид...) , то ALPS или Noble сильно не изгадит.   Опять и + , нет наводок .   Но и , если возможно, стремиться к минимизации этих R по номиналу .

И снова по ГМ70 .  Получил тут усилитель на экспертизу на ГМ70, 6V6 , 6sn7 на штатных выходниках Тамура F -2013. Обмер показал 35 гн , сам усилитель с МКТ Танго NC- 14 , обеспечил полосу по НЧ (-3 дб)10гц .   Настораживает БП , где два силовых трансформатора на Ш- железе -24см2 , обеспечивают питание 2-х ГМ70 ( Uа = 950в  , два кенотрона , остальные лампы , накалы - отдельный силовой транс 24см2 ( и второй - такой же 24см2 -анодный) .

Обмер показал после 3-х часов работы , что температура железа трансов - около 70... 75 град. Сама катушка - почти 90 .  Вот интересно , у кого есть опыт , это жизнеспособно ?   У  кого как реально обстоят дела с температурами силовых , питающими ГМ70 ..


  • Like (+1) 1
Aleksey_kul Proficient

Aleksey_kul

Posted
Posted

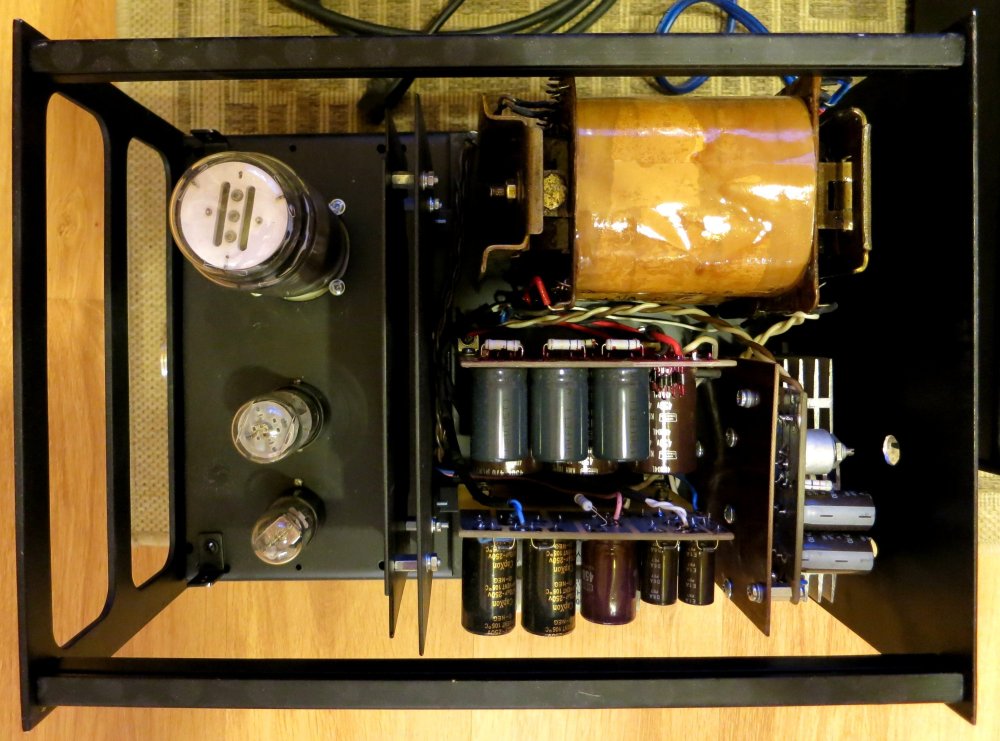

В своих моноблоках на ГМ70 для ТС в качестве доноров использовал ТС-270, в первичку добавил обмотки от 127 В, все вторички новые, под мои нужды (выпрямленное анодное 1100В, ток 100 мА) , греется вполне гуманно, температуру, правда, не измерял, но в пределах нормы.

От сети 220 В потребляет 280 Вт (в сетевом стабилизаторе есть возможность посмотреть потребляемую мощность).


  • Like (+1) 1
Xрюн222 Veteran

Xрюн222

Posted
Posted
3 часа назад, ВКН сказал:

С резисторным регулятором, словно всякий раз на исполнителя накидывают плед. Один, второй, третий....

А при трансформаторном - исполнитель просто делает шаг назад.

Мое мнение.

Кардинально зависит от качества резистора. Помнится, Ю.А.Макаров как то писал о результатах "атслушивания" и сравнения некоего весьма не копеечного "пассивного предусилителя" с тр- ром регулятором и секретной коробочки с регуляторами, кажется, ППБ или что то аналогичное. Победили, разумеется, ППБ :smile-61:

Карабасс Proficient

Карабасс

Posted
Posted
7 часов назад, S.Laptev сказал:

Ну вот видите, сами, похоже, убедились, что их в них нет, а доказывали всем обратное! В трансформаторах, конечно, наличиствуют виртуальные, паразитные явления, невидимые глазом, но вред для звука от них минимальный, в отличии от вашего бабУшкиного радио,

Вы товарищ Лаптев бредите!? Или паразитные явления в голове начались! Я ничего не доказывал, все доказано давным давно, читайте литературу внимательно!

Повторю для ВАС специально! МКТ (и не только) Трансформатор есть прибор нелинейный, сочетающий в себе сопротивление ёмкость и индуктивность изменяющиеся на разных частотах по разному. Любой поставленный в звуковой тракт трансформатор вносит нелинейные искажения, крутит фазу. Побороть от части эти явления можно, но увы выигрывая в одном вы всегда проиграете в другом т.к. индуктивность, ёмкость, сопротивление и рабочая частота трансформатора связаны между собой.

Если вы утверждаете что МКТ улучшает звук, так ставьте их по 10-20 штук последовательно или в каждый каскад, ваш звук станет в 20 раз лучше чем без МКТ!!!

В литературе достаточно понятно прописано в каком случае применяется МКТ.

На этом фсё, адептам применения МКТ что либо доказывать видимо бесполезно...

Р.S. да и фантазировать не нужно на тему когда и что я видел или держал в руках, мы с вами слава Богу не знакомы, чтобы делать такие выводы! Вы ведёте себя крайне неуважительно!






  • Like (+1) 1
Сергей Б Proficient

Сергей Б

Posted
Posted

У конденсатора тоже сопротивление и куча других параметров меняется от частоты, и параметры дизлектрика изменяются и от частоты и от изменяющегося напряжения. На 10-15 кгц может появиться сквозной ток, от электризации диэлектрика, ток небольшой, но смещение сдвинет. Тоже однозначно нельзя сказать что он лучше.

  • Like (+1) 2
BAA Veteran

BAA

Posted
Posted
8 hours ago, Сергей Б said:

Справа пермаллой, скрипку слушать невозможно, как пенопластом по стеклу.

Обмеряли? При отсутствии потерь в сердечнике, добротность получающихся паразитных контуров будет высока.

BAA Veteran

BAA

Posted
Posted
8 hours ago, Михаил К. said:

Во входном трансе/автотрансе весь сигнал (за минусом пары-тройки%) идет в дело.

При этом выходной импеданс источника еще как бы уменьшается в сто раз. Что тоже есть хорошо...

С учетом входного тока, ламповый каскад обычно требует значительной мощности на входе.
В отличии от транзисторного, где измения базо-эмиттерного напряжения исчезающе малы.

S.Laptev Local

S.Laptev

Posted
Posted
5 часов назад, Карабасс сказал:

Вы товарищ Лаптев бредите!? Или паразитные явления в голове начались! Я ничего не доказывал, все доказано давным давно, читайте литературу внимательно!

Повторю для ВАС специально! МКТ (и не только) Трансформатор есть прибор нелинейный, сочетающий в себе сопротивление ёмкость и индуктивность изменяющиеся на разных частотах по разному. Любой поставленный в звуковой тракт трансформатор вносит нелинейные искажения, крутит фазу. Побороть от части эти явления можно, но увы выигрывая в одном вы всегда проиграете в другом т.к. индуктивность, ёмкость, сопротивление и рабочая частота трансформатора связаны между собой.

Если вы утверждаете что МКТ улучшает звук, так ставьте их по 10-20 штук последовательно или в каждый каскад, ваш звук станет в 20 раз лучше чем без МКТ!!!

В литературе достаточно понятно прописано в каком случае применяется МКТ.

На этом фсё, адептам применения МКТ что либо доказывать видимо бесполезно...

Р.S. да и фантазировать не нужно на тему когда и что я видел или держал в руках, мы с вами слава Богу не знакомы, чтобы делать такие выводы! Вы ведёте себя крайне неуважительно!


Бредите вы, из-за отсутствия хоть каких-то минимальных мыслительных явлений в голове, смотрите в книгу, а видите, извиняюсь фигу, печально.... призывать вас читать снова и снова абсолютно бесполезно!

Трансформаторы стояли и по прежнему ещё стоят в студиях звукозаписи по 15 -20 штук последовательно во всём тракте и это лучший контент, который все слушают!

Какие адепты, вам уже все ответили, включая и ув. представителя администрации, вы читать не умеете, не понимаете и не усваиваете написанного другими? Смешной дядька!

  • Like (+1) 2
Сергей Ал. Veteran

Сергей Ал.

Posted
Posted
7 часов назад, Карабасс сказал:

Любой поставленный в звуковой тракт трансформатор вносит нелинейные искажения...

Чепуха, качественно изготовленный трансформатор вносит нелинейные искажения как минимум на порядок ниже лампы, в темах по трансформаторам не раз демонстрировались результаты измерений (в т.ч. European Triode Festival 2009).

  • Like (+1) 2
Илья Александрович Enthusiast

Илья Александрович

Posted
Posted

Карабасс

А наличие анодного резистора в каскаде с конденсаторной связью вы не учитываете, он ведь появляется вместе с конденсатором и тоже имеет своё влияние?

Литература, приведённая вами несёт лишь общий ознакомительный характер, без каких либо измерений и сравнений, больше напоминает справочник для юного радиолюбителя лохматый годов, что бы дилетант смог хоть что-то там замастырить,  потому как сделать хороший МКТ с изолированными вывода как у масляного герметичного конденсатора КБГ-МН действительно не так просто, собственно увидев данный опус о сложности, весе конструкции и т.д. можно и не читать дальше:smile-03:



  • Like (+1) 1
BAA Veteran

BAA

Posted
Posted
1 hour ago, Сергей Ал. said:

Чепуха, качественно изготовленный трансформатор вносит нелинейные искажения как минимум на порядок ниже лампы,

Не говоря уже про п/п усилители, правда там такой аргумент не аргумент.

Карабасс Proficient

Карабасс

Posted
Posted
9 часов назад, Сергей Б сказал:

У конденсатора тоже сопротивление и куча других параметров меняется от частоты, и параметры дизлектрика изменяются и от частоты и от изменяющегося напряжения

Таки да, но конденсатор это "лучшее из бед" и та куча параметров в коненсаторе нам не особо мешает.

  • Hmm... (-1) 1
Фломастер Local

Фломастер

Posted
Posted

  Спасибо Всем за высказанные и довольно различные точки зрения, по применению в драйверном каскаде МКТ.

  В своем проекте попробую... ( место в корпусе уже запланировано, каркасы и крышки тоже в работе ) - межкаскадный трансформатор, либо вариант с дроссельной нагрузкой на том же железе. Подобный каскад описан А. Врублевский и Д. Чуманов в журнале АМ 5(40)2001.

  • Like (+1) 1
Карабасс Proficient

Карабасс

Posted
Posted
2 часа назад, Илья Александрович сказал:

Литература, приведённая вами несёт лишь общий ознакомительный характер, без каких либо измерений и сравнений, больше напоминает справочник для юного радиолюбителя

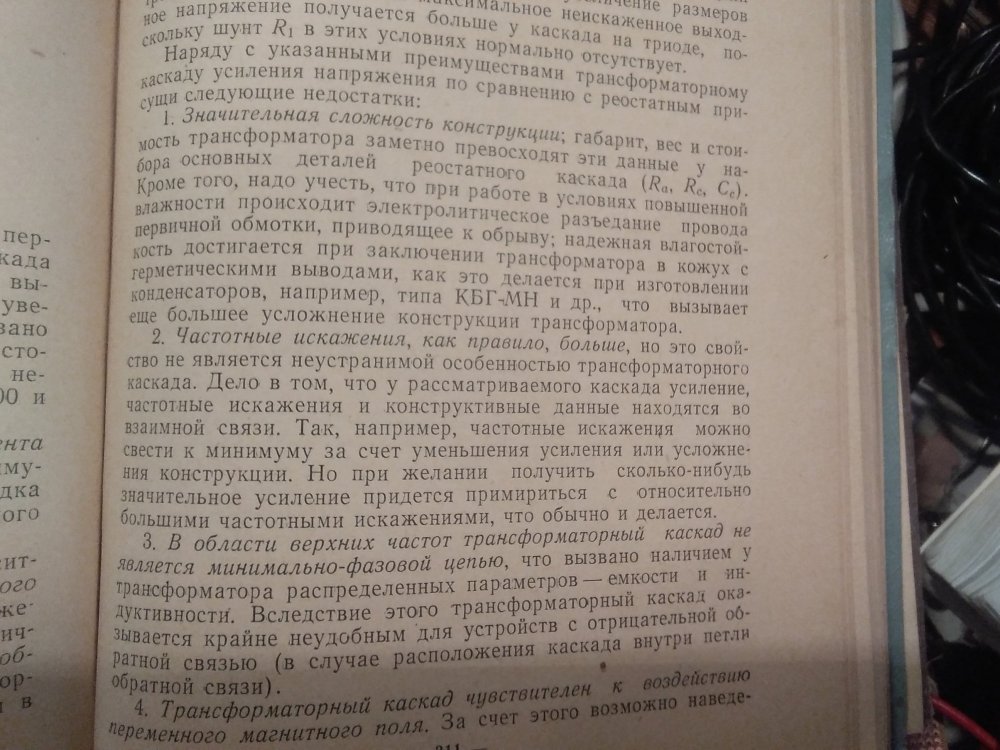

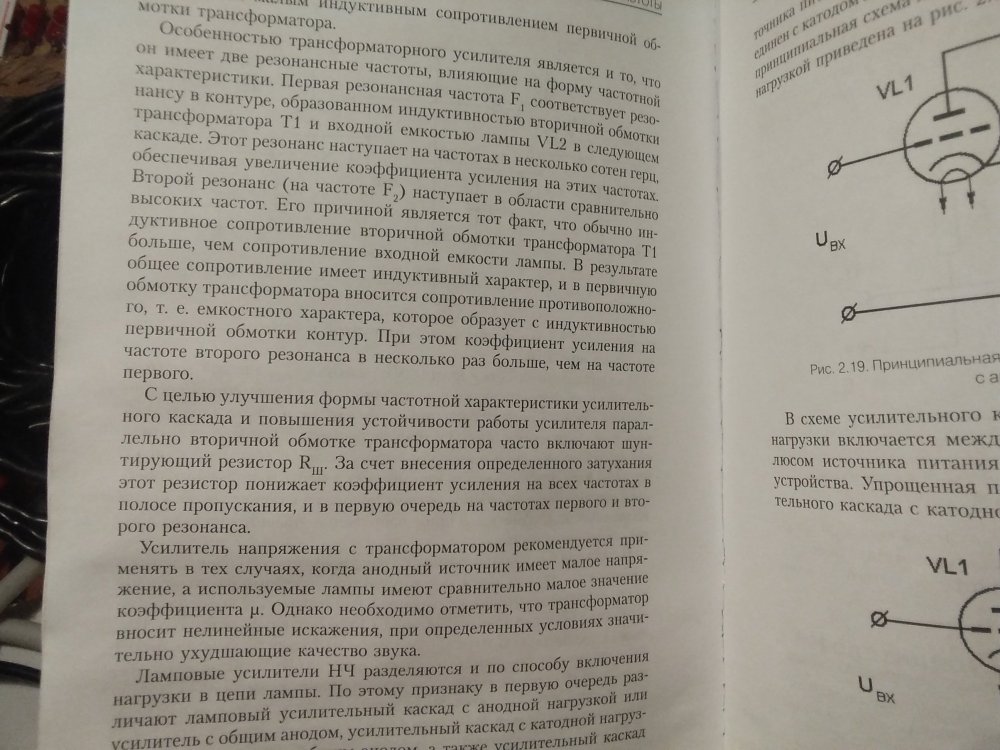

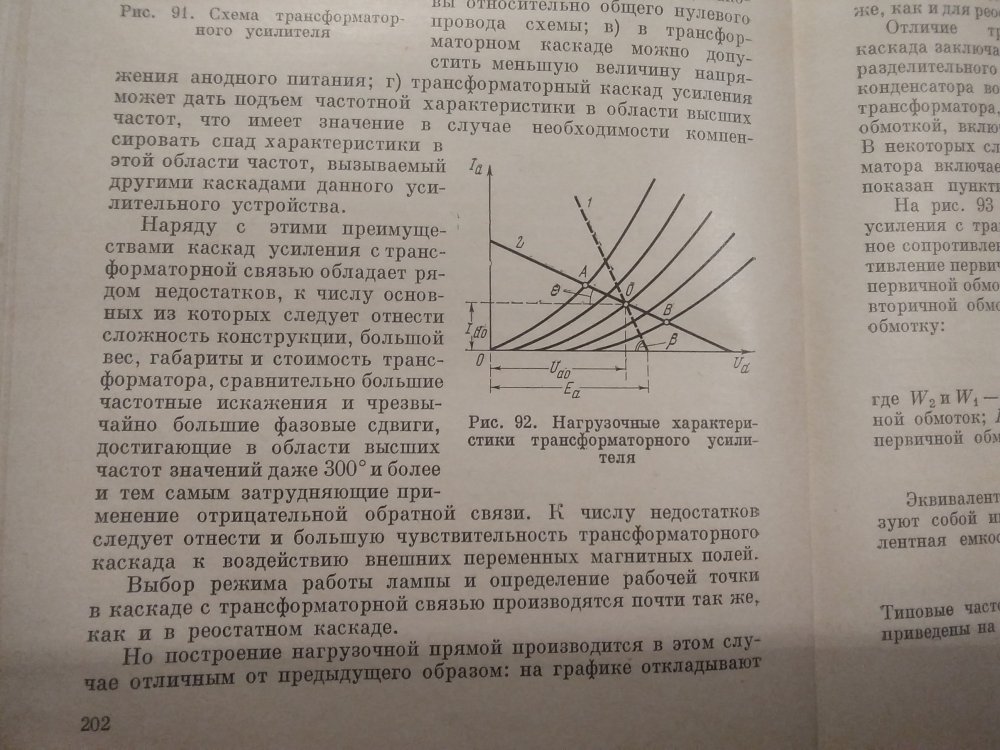

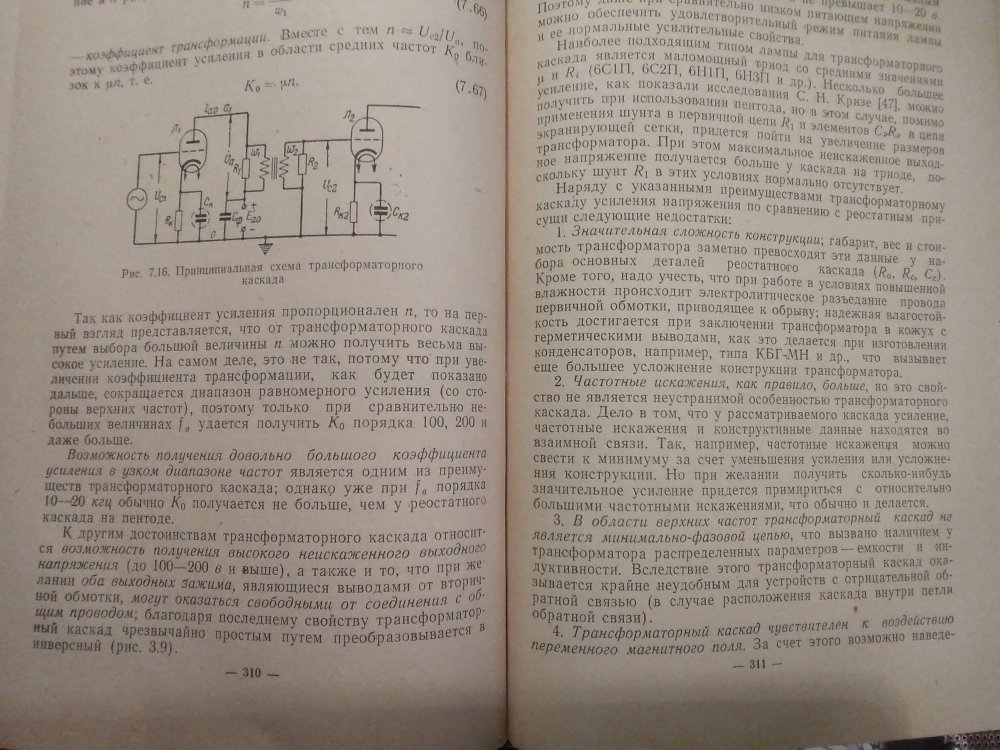

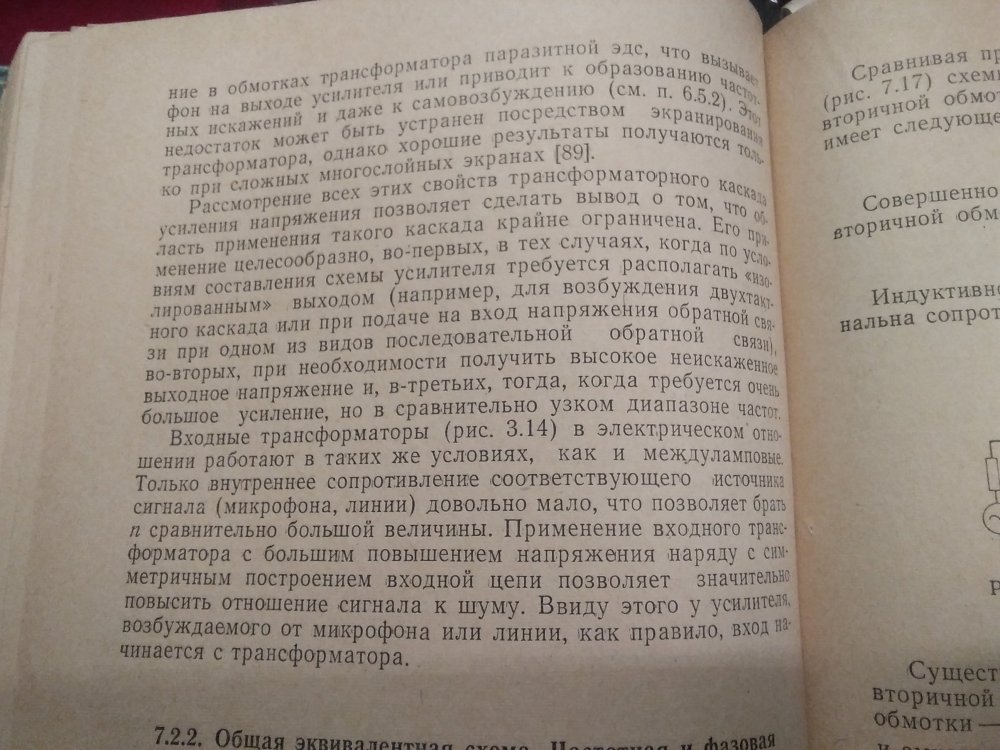

Войшвило Г.В. "УНЧ на электронных лампах" это лишь одна из трех представленных книг.

Возможно у вас есть или вы знаете источник литературы по теме МКТ с измерениями и сравнениями, будет интересно почитать? А то противоположное мнение есть, но все без основательно както.

Илья Александрович Enthusiast

Илья Александрович

Posted
Posted

Карабасс

Как выше предложили давайте прекращать. Если интересует мой ответ то никакой литературы у меня нет, я рукаводствуюсь мнением опытных товарищей, производителей техники и собственным опытом и у меня есть конкретные цели при изготовлении усилителя, измерения я конечно проводил но ничего не сохранял и делать этого не буду, мне это не нужно и не интересно. А книжка вами приведенная написана в те годы, является лишь материалом, актуальным на то время и для получения определенных целей, руководствуясь этими общими знаниями можно построить обыкновенный среднестатистический ламповый усилитель, чем например и занимается определённая часть людей. Но нам это не интересно, у нас другие цели! Однако и в моих некоторых конструкциях есть межкаскадные конденсаторы, но я не берусь вести бестолковый споры что лучше, особенно оперируя довольно специфичный литературой.

Сергей Б Proficient

Сергей Б

Posted
Posted

Я советские книги в этой тематике совсем не рассматриваю. Мы все знаем трактор ДТ-75, и знаем Катерпиллер, Жигули и Мерседес, Сони и Амфитон и т.д.

Я когда то читал Партриджа и других иноавторов, там многое по другому.
