Posted
2 часа назад, Sergio сказал:

но ведь усилители делаем именно чтобы "поласкать слух".

Ничего против не имею, кто как хочет, так и точит.



1 час назад, Rezvoy сказал:

И с технической стороны не верно, не хочу вдаваться в подробности.

Ну если вы не дилетант, то по трудитесь с подробностями, и хорошо бы с сылкой на литературу обяснить, где написано, что МКТ вносит улучшения в звуковой тракт и какие?

А то получается как вседа все гуру по шкафам попрятались, лишь изредка выкрикивая самдурак, а дилетанты в это время пытаются сами с собой разобраться в вопросах.

Спасибо.

.

  • Like (+1) 3
  • Круто (+1) 1
  • Replies 1.3k
  • Created
  • Last Reply

Top Posters In This Topic

Posted
14 часов назад, Карабасс сказал:

Увы, но нет, чудес не бывает, даже если очень уметь. Любой трансформатор на пути сигнала портит его, как не умей, не возможно чисто физически, про остальное много написано трудов не будем тревожить старое.

Если строить исказитель, для ласкать свой слух, можно еще пару каскадов или тембрблок добавить, селеновый выпрямитель в питание и еще один прямонакал в место 6п6с.

  А как Вы расцениваете применение дроссельной нагрузки в драйверном каскаде и использование межкаскадного конденсатора?

Posted
11 часов назад, Карабасс сказал:

Ничего против не имею, кто как хочет, так и точит.



Ну если вы не дилетант, то по трудитесь с подробностями, и хорошо бы с сылкой на литературу обяснить, где написано, что МКТ вносит улучшения в звуковой тракт и какие?

А то получается как вседа все гуру по шкафам попрятались, лишь изредка выкрикивая самдурак, а дилетанты в это время пытаются сами с собой разобраться в вопросах.

Спасибо.

.

Не хочу…

  • Like (+1) 2
Posted
13 часов назад, Карабасс сказал:

...дилетанты в это время пытаются сами с собой разобраться в вопросах.

Тут дело такое - каждый исходит из своего собственного опыта, подгоняя под него соответствующие формулы и страницы тех. литературы :smile-12:

В защиту трансформаторных каскадов (если отставить в сторону субъективную составляющую) можно отметить величину напряжения анодного питания (по сравнению с резистивным каскадом) и возможность захода следующего каскада в А2.

  • Like (+1) 2
Posted
1 час назад, Фломастер сказал:

  А как Вы расцениваете применение дроссельной нагрузки в драйверном каскаде и использование межкаскадного конденсатора?

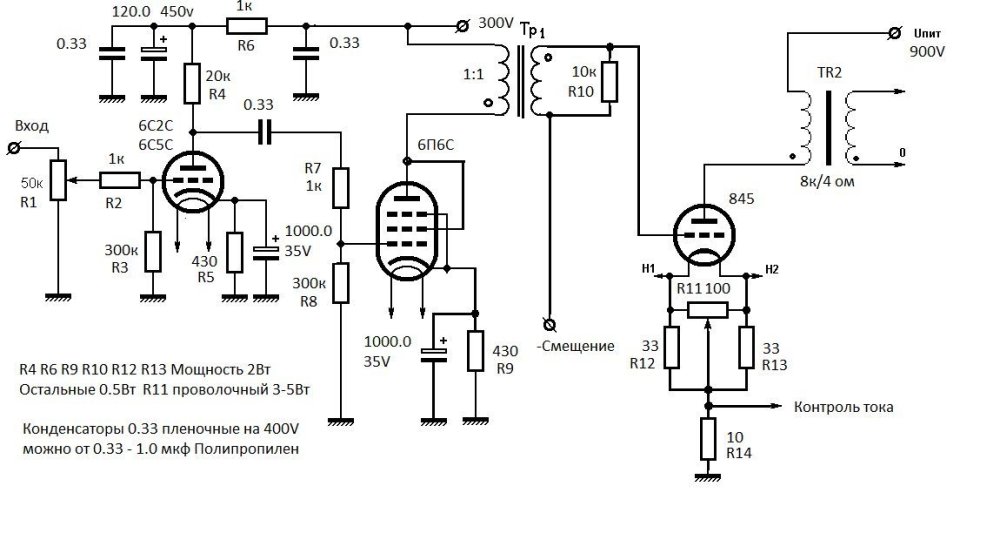

Если приглядеться к схеме уважаемого TANk, можно и в ней обнаружить межкаскадный конденсатор (последний в цепи питания смещения), через который вторичка межкаскадного трансформатора сидит на "земле" :smile:

  • Like (+1) 1
Posted
12 часов назад, Карабасс сказал:

 лишь изредка выкрикивая самдурак, а дилетанты в это время пытаются сами с собой разобраться в вопросах.

Для совсем начинающих полезна известная статья Вячеслава Медведева из SPBsound.

Трансы это благо, чем больше их в тракте, тем лучше, в отличии от резисторов и конденсаторов, особенно копеечных, из компов и старых телевизоров.

  • Like (+1) 3
Posted

Концепт Ю.Макарова усилителя с непосредственной связью,со стабилизаторами питания и кучей конденсаторов в питании,на старом аудипортале,как то прошёл мимо,никогда не интересовался и не читал ветку,но со временем пришёл к тому же на ГМ70.




  • Like (+1) 2
Posted
17 минут назад, ДимДимыч сказал:

На входе транс это не хорошо.

Он нигде не хорошо, но остальные решения обычно ещё хуже.



12 минут назад, литвак сказал:

Концепт Ю.Макарова

Любой бескомпромиссный концепт даёт схожий результат: отличный. А трансформаторы это, гальваника или вообще транзисторы - это уж как кому ближе. Делай хорошо, и будет хорошо.

Posted
3 minutes ago, Stan Marsh said:

Он нигде не хорошо, но остальные решения обычно ещё хуже.

Есть схемы осциллографов.

  • Hmm... (-1) 1
Posted
24 минуты назад, ДимДимыч сказал:

На входе транс это не хорошо.

Особенно повышающий! Это даже уже плохо.


Разве, а МС, Входные трансформаторы? Результат всегда отменный! Десятки производителей делают и давно.

Posted

 Ну так без МС никак.

Я имею ввиду зачем ставить например повышающий транс 1:3 перед 6Н8С если лучше поставить 6Н9С.

Товарищ полгода мучился с крутым японским повышающим трансиком и триодом типа 6с2с на входе.    Замучился, изнервничался.....звук совсем не нравился.

  Поставил на пробу триод с большим усилением и получил расслабуху от хорошего звука.

  • Like (+1) 1
Posted
1 минуту назад, ДимДимыч сказал:

Ну так без МС никак.

Можно и без. И даже очень неплохо. Но можно и с. Всё можно. А трансформатором "на входе", с отводами для регулировки громкости недавно ещё болело куча народу, тренд был такой. Прошёл, но кое у кого осталось. А вот у нас на студии, например, есть некоторое кол-во периферии, соединяемой вход/выход через трансформаторы. Впрочем, это и многое другое к теме не относится.

  • Like (+1) 1
Posted
9 минут назад, ДимДимыч сказал:

 Ну так без МС никак.

Я имею ввиду зачем ставить например повышающий транс 1:3 перед 6Н8С если лучше поставить 6Н9С.

Товарищ полгода мучился с крутым японским повышающим трансиком и триодом типа 6с2с на входе.

Почему 1:3, 1:25 например, TKS27 и им подобные. Сигнал усилить, вместо лампы, странный вопрос.

Байки про товарищей из интернета не очень интересно читать, надо самому....

Posted

Щас источники все низкоомные, соответственно, индуктивность нужна сильно меньше, чем у выходника.

Амплитуда сигнала крошечная, постоянки нет, поэтому мотаем входной на высокопроницаемом магнитопроводе без зазора.

Да и развязка тоже не нужна, можно значит для входного обойтись автотрансом.

Там где у выходника будет первичка в километр, у входного надо на все про все метров 40.

Зато он не отрезает как резистивный РГ, а трансформирует, пропуская весь сигнал в дело. Еще и на понижении как бы уменьшает выходной импеданс источника.

  • Like (+1) 3
Posted
1 час назад, S.Laptev сказал:

 Сигнал усилить, вместо лампы, странный вопрос.

Байки про товарищей из интернета не очень интересно читать, надо самому....

 Не странный.

Не усилит он на входе сигнал как лампа ( я не про теорию).

Я рассказывал не байку, а истину...на старом АП был товарищ с ником "Комсомолец"

вот он и мучился  с трансиком повышающим.

Купил за большие деньги, думал и звук такой же будет.

Фиг с два!

Posted
2 часа назад, ДимДимыч сказал:

 Ну так без МС никак.

Товарищ полгода мучился с крутым японским повышающим трансиком и триодом типа 6С2С

  Поставил на пробу триод с большим усилением

Почему никак, можно поставить усилитель на куче транзисторов впараллель и кучке СМД разных копеечных резюков и кондёрчиков, или даже на мелкосхеме сделать и убить звук прямо на входе совсем и навсегда....

Наверное ему надо было и на выход источника поставить всё соответствующие с приличными трансформаторами на выходе, и потратиться притом, как делал я, а не делать очередной "ужас нашего городка" из найденного на мусорке, как обычно делают, вот так, например:

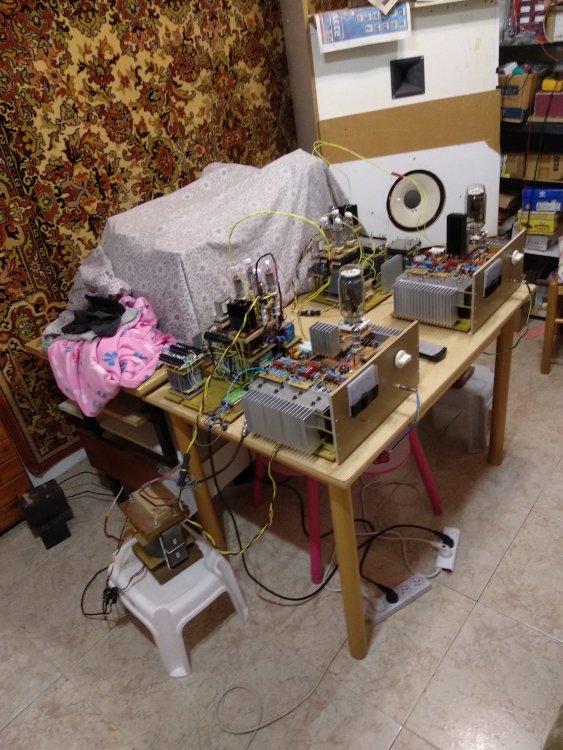

012.thumb.JPG.31365e378b7eb8169b53b5d97d723498.JPG012(2).JPG.8ba1e010c5a15150e44b46fb138bbf7a-1.thumb.JPG.a7517370fb4d450c3859302d13a22467.JPG

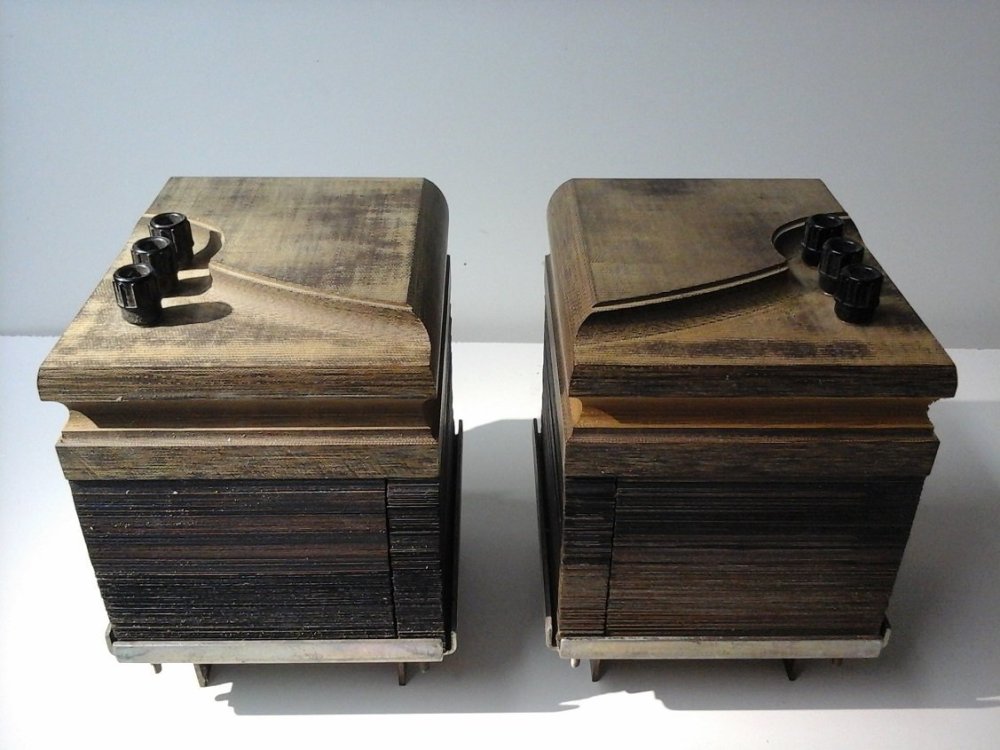

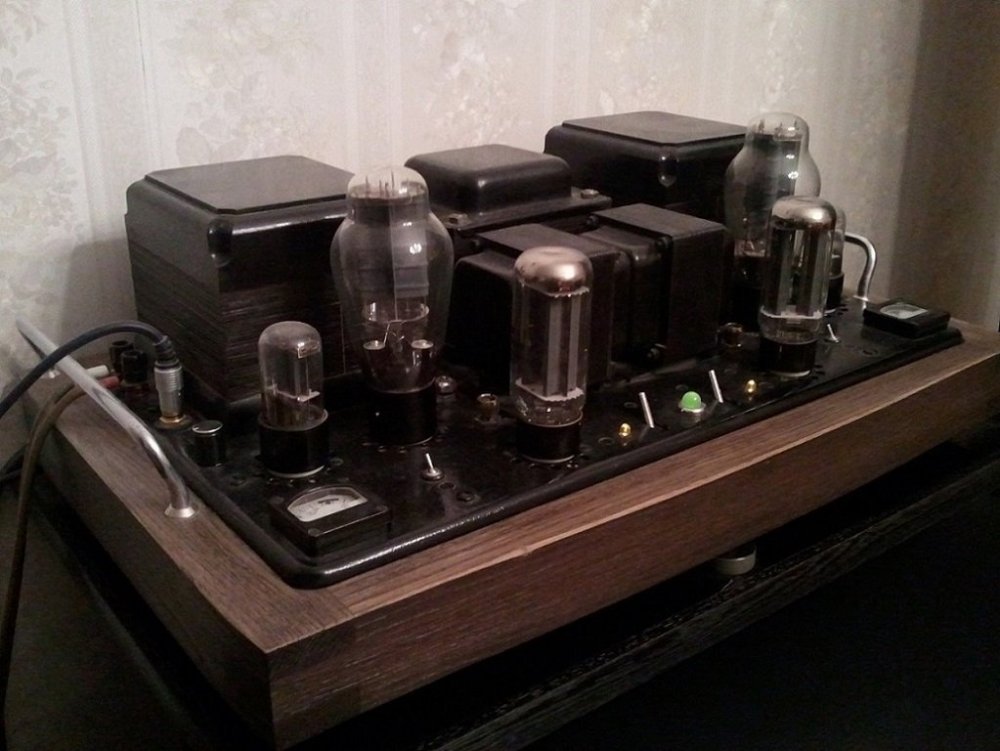

Или, тамурки на входе и на выходе:010.JPG.eccdbf28271580f2fa5cbee6f157c1eb.thumb.JPG.cfc9654863f77dc5fa4d943e1140c93d.JPG010(2).JPG.13e47008e8bbb26d4bd71301df6a1b7f.thumb.JPG.1ebbf6eba6b70725df8ce86c50b50c86.JPG

И тебе сразу возразят, что высокоомная лампа с большим усилением на входе ни есть хорошо, и будут правы.

  • Like (+1) 2
Posted
50 минут назад, ДимДимыч сказал:

 Не странный.

Не усилит он на входе сигнал как лампа ( я не про теорию).

Я рассказывал не байку, а истину...на старом АП был товарищ с ником "Комсомолец"

вот он и мучился  с трансиком повышающим.

Купил за большие деньги, думал и звук такой же будет.

Фиг с два!

Так дорогие трансформаторы , тем более повышающие, не на флюков рассчитаны ; нужна их грамотная интеграция в контексте всей схемотехники и микса ; просто так не тыкается .   Надо было ""Коммунистам "" попробовать, может совладали ..( бы).:smile-31:

  • Like (+1) 1
  • Круто (+1) 1
Posted
6 часов назад, S.Laptev сказал:

Трансы это благо, чем больше их в тракте, тем лучше

Какое благо пихать нелинейный элемент в звуковой тракт, да еще и содержащий в себе и конденсатор и резистор и индуктивность в придачу!

Вы на выходе каждого из трансформаторов искажаете входной сигнал все больше и больше, в конце концов такой усилитель к высокой точности воспроизведения никакого отношения иметь не будет! Это будет радиола 60 годов!

Чем же оно лучше уважаемый?

  • Круто (+1) 1
Posted
1 час назад, Карабасс сказал:

Чем же оно лучше...

На этот вопрос есть ответ, в т.ч. у Цыкина:

Буфер обмена-2.jpg

                           Цыкин Г.С. 'Усилительные устройства' 1971, стр.69

  • Like (+1) 2
Posted
5 часов назад, ДимДимыч сказал:

Не усилит он на входе сигнал как лампа ( я не про теорию).

Я рассказывал не байку, а истину...на старом АП был товарищ с ником "Комсомолец"

вот он и мучился  с трансиком повышающим.

Купил за большие деньги, думал и звук такой же будет.

Фиг с два!

Усилит, да ещё как, мы же теорию с физикой не отвергаем тут? Усилит, да, не как лампа, без шумов и искажений!

"Истину" написал никому неизвестный Комсомолец на старом АП.... и пошла гулять деза по интернету.... и я тоже читал эту байку и не раз. И это плохо, когда такое разносится и множится, ну люди же читают, нехорошо!

Ну и логика простая в помощь, они ведь там не дураки, 100 лет трансы входные мотают, научились надо полагать.

А чем тебе схема С.Сакумы не понравилась, ведь это полный усилитель, с корректором, двухтактный, на чудесных трансиках и лампах и всего четыре каскада! И звук отменный, полагаю!

2 часа назад, Карабасс сказал:

Какое благо пихать нелинейный элемент в звуковой тракт, да еще и содержащий в себе и конденсатор и резистор и индуктивность в придачу!

Вы на выходе каждого из трансформаторов искажаете входной сигнал все больше и больше, в конце концов такой усилитель к высокой точности воспроизведения никакого отношения иметь не будет! Это будет радиола 60 годов!

Чем же оно лучше уважаемый?

Расковыряйте любой трансформатор, там нет резисторов и конденсаторов, -ихтамнет-, они физически там отсутствуют, там две катушки, или даже одна и железо и всё! Убедитесь!

Почитайте статейку В.Медведева лучше, там всё просто рассказано, на пальцах.

Вообще, вам ответили уже аргументированно и грамотно вполне на примерах:

Если то, ...... ...... было бы в правде, ламповые усилители с высококач. МКТ и выходниками не занимали бы топовые позиции в мире аудио , и топовые даки с выходными трансами на выходе , и в студиях, ....или выходные трансы в тех же студийных Студерах , в том числе и их СД .

Читайте не только буквари из 40-х, 50-х, там только азы расписаны, проку там мало, читайте практиков, вникайте, думайте. Слушать надо бы качественную технику, и как можно больше - ан нет, не на чем, а поехать в обл. центр почему-то не хотим....

В верхнем, в самом топовом ставят входные, межкаскадные, линейные и выходные трансформаторы и никакие искажения там не копятся!

А радиолка мутная и грязненькая-то как раз у вас и получится, похоже уважаемый, ну сами подумайте, по схеме старой радиолы из 60-х, из деталей этой самой радиолы, насобиранных со свалок, из старых советских сопротивлений, конденсаторов, ламп, прочего, разбавленного ещё и китайским, ну какой звук может получится? Звук этой старой радиолы и получится, это в лучшем случае, к сожалению.

  • Like (+1) 1
Posted
В 08.09.2023 в 10:45, Фломастер сказал:

Спасибо, если можно поподробней о межкаскадном и выходном трансформаторах, мне дилетанту очень интересна такая информация...

Межкаскадный.

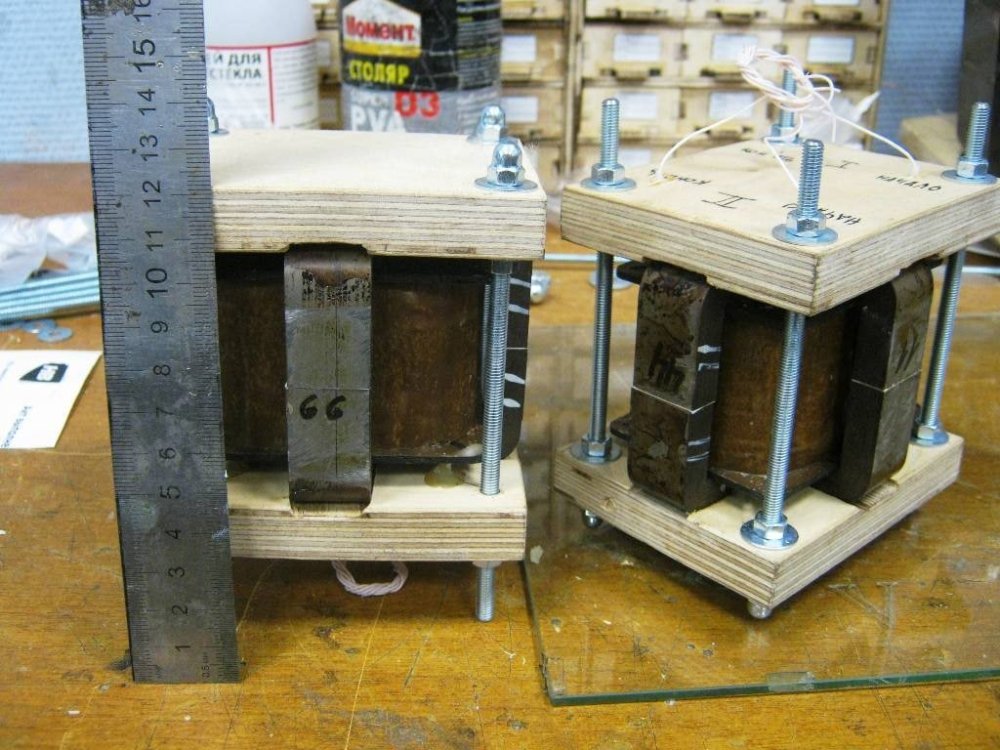

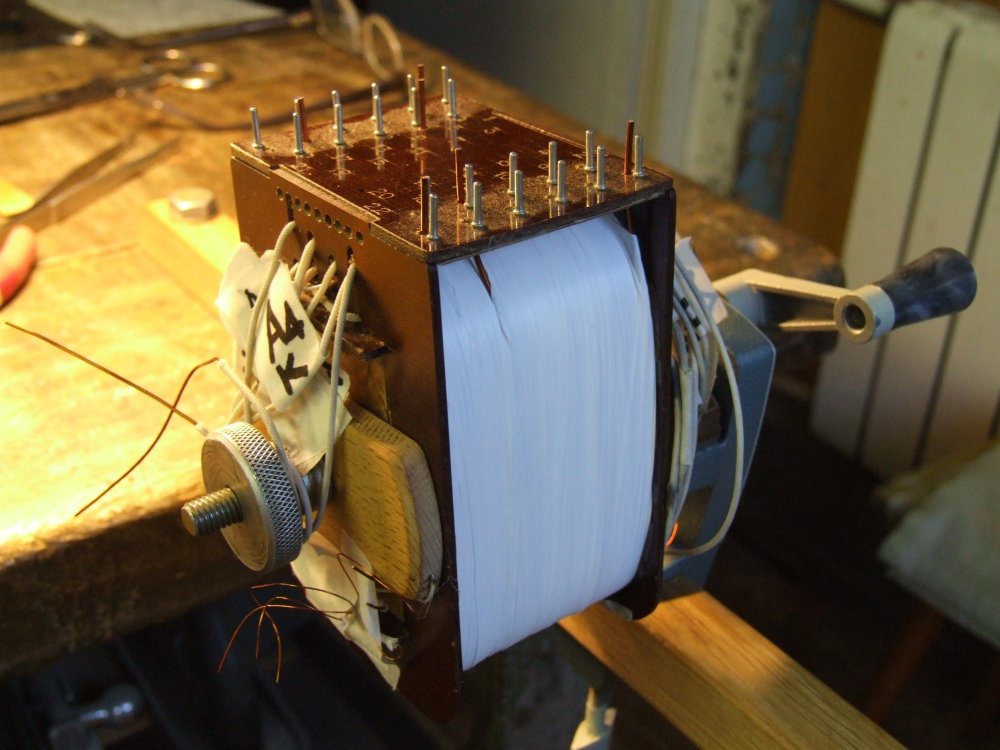

4 сердечника ПЛ10х20х50 Общее сечение 8квсм. Конструкция видна на фото. Боковины - электрокартон 3мм. Сам каркас из стеклотекстолита 1мм. Сначала мотал бифилярно, Один провод ПЭЛШО 0.2, другой обычный ПЭЛ2 0.315, но проверку на мегометре на 1000 вольт катушка не выдержала. Намотал в 20 секций. 10 секций первичной по 2 слоя и 10 секций вторичной по 2 слоя. Межслойная изоляция 1 слой бумаги для выпечки из Магнита. Межсекционная - 2 слоя этой же бумаги. Потом пропитка в воскопарафиновой кастрюле. На маленьком сигнале (с генератора 10 вольт) полоса получилась почти линейная с 20Гц до 90кГц.

Выходной.

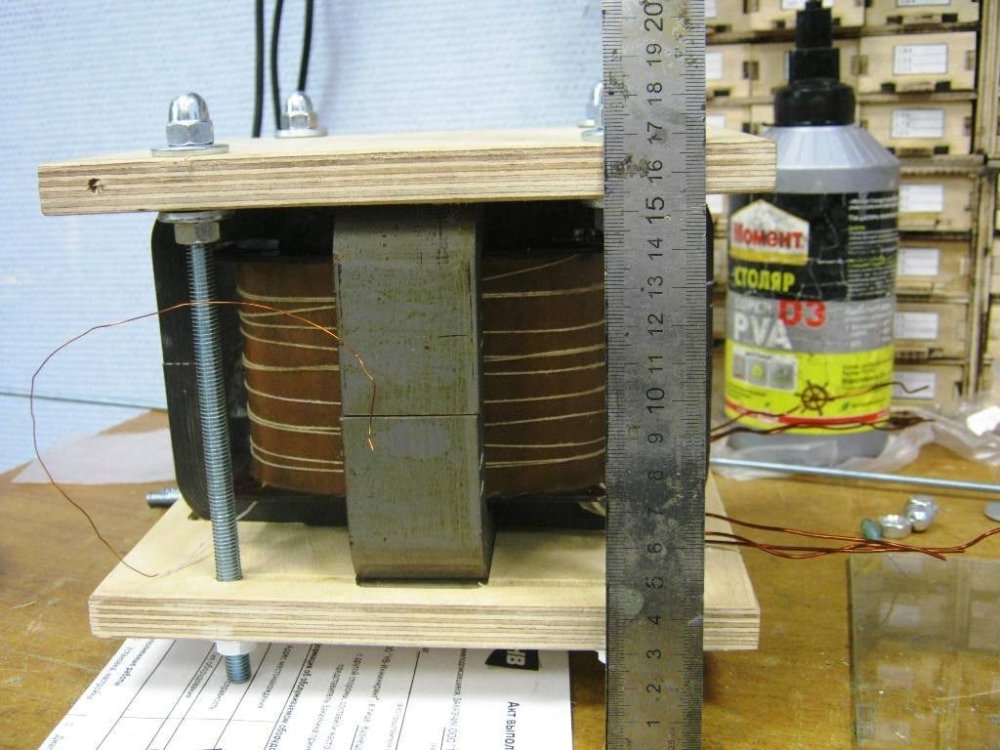

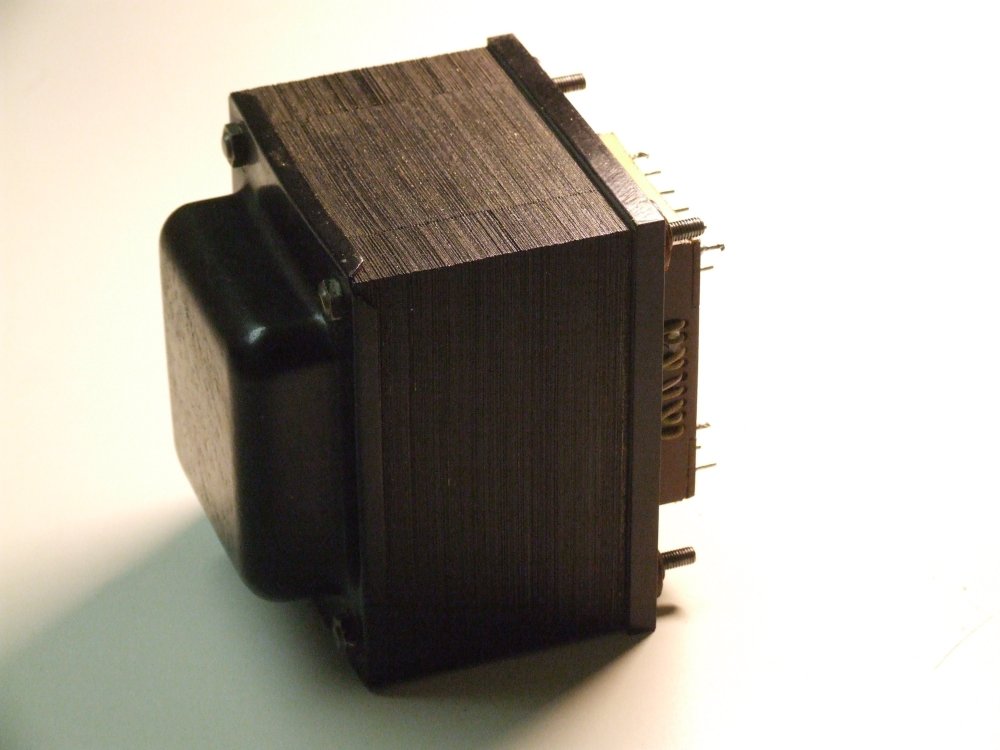

Конструкция такая же. 4 сердечника ПЛ20х40х80. Секций 4 вторички 5 первичек. Вторички в 2 слоя проводом 1.12 параллельно. Вторички 0.315. Точное количество витков не помню сейчас. Прикидывал от количества витков вторичной обмотки  - она получилась 130 витков 2 полных слоя.

Изоляция межслойная - та же бумага для выпечки. Межсекционная - 2 слоя бумаги и между ними слой фторопластовой пленки 0.1мм. Бумага нужна чтобы фторопласт не продавливался. На 2.5кВ мегометром гонял - пробоя не было. Сопротивление между обмотками показало в пределах 1 Гигаома. индуктивность первички 80Гн. Емкость между обмотками первичной и вторичной 900пФ.







  • Like (+1) 1
  • Thanks (+1) 1
Posted
2 часа назад, S.Laptev сказал:

Усилит, да ещё как, мы же теорию с физикой не отвергаем тут? Усилит, да, не как лампа, без шумов и искажений!

"Истину" написал никому неизвестный Комсомолец на старом АП.... и пошла гулять деза по интернету.... и я тоже читал эту байку и не раз. И это плохо, когда такое разносится и множится, ну люди же читают, нехорошо!

Ну и логика простая в помощь, они ведь там не дураки, 100 лет трансы входные мотают, научились надо полагать.

А чем тебе схема С.Сакумы не понравилась, ведь это полный усилитель, с корректором, двухтактный, на чудесных трансиках и лампах и всего четыре каскада! И звук отменный, полагаю!

Расковыряйте любой трансформатор, там нет резисторов и конденсаторов, -ихтамнет-, они физически там отсутствуют, там две катушки, или даже одна и железо и всё! Убедитесь!

Почитайте статейку В.Медведева лучше, там всё просто рассказано, на пальцах.

Вообще, вам ответили уже аргументированно и грамотно вполне на примерах:

Если то, ...... ...... было бы в правде, ламповые усилители с высококач. МКТ и выходниками не занимали бы топовые позиции в мире аудио , и топовые даки с выходными трансами на выходе , и в студиях, ....или выходные трансы в тех же студийных Студерах , в том числе и их СД .

Читайте не только буквари из 40-х, 50-х, там только азы расписаны, проку там мало, читайте практиков, вникайте, думайте. Слушать надо был качественную технику, и как можно больше - ан нет, не на чем, а поехать в обл. центр почему-то не хотим....

В верхнем, в самом топовом ставят входные, межкаскадные, линейные и выходные трансформаторы и никакие искажения там не копятся!

А радиолка мутная и грязненькая-то как раз у вас и получится, похоже уважаемый, ну сами подумайте, по схеме старой радиолы из 60-х, из деталей этой самой радиолы, насобиранных со свалок, из старых советских сопротивлений, конденсаторов, ламп, прочего, разбавленного ещё и китайским, ну какой звук может получится? Звук этой старой радиолы и получится, это в лучшем случае, к сожалению.

Вообще-то, между прослушиваниями в областном центре, Вам следует просмотреть буквари 40-50 годков, чтобы знать как трансформатор устроен. Где там резисторы и конденсаторы узнаете.

  • Круто (+1) 1
