Recommended Posts

Posted

Давно хотел сделать РР в легком весе на замену SE НА 6ф3п. Со схемой помог в симуляторе Руслан (ник Dolboyacher), спасибо ему. Выходники за недорого были куплены у Евгения (ник CHEL_EV), также спасибо. Собран макет усилителя на лампах ECC85 ФиРН + 6П43П. Входная лампа 85 выбрана как имеющая наибольший Кус с токами 3-8мА.

Все получившиеся режимы на схеме, ООС не подключал.

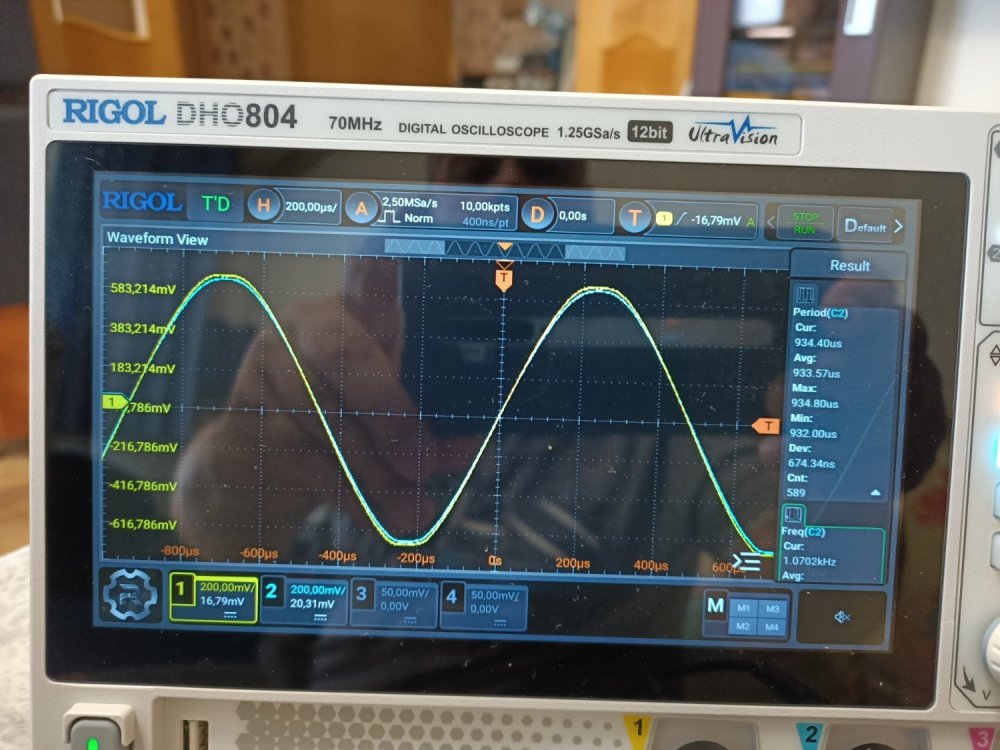

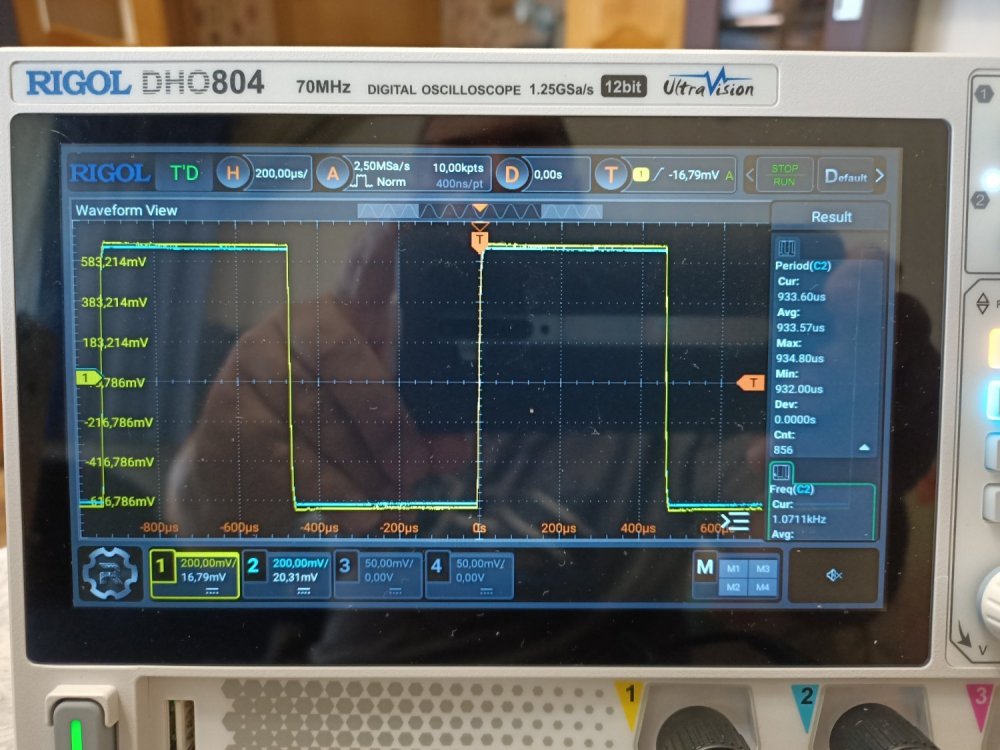

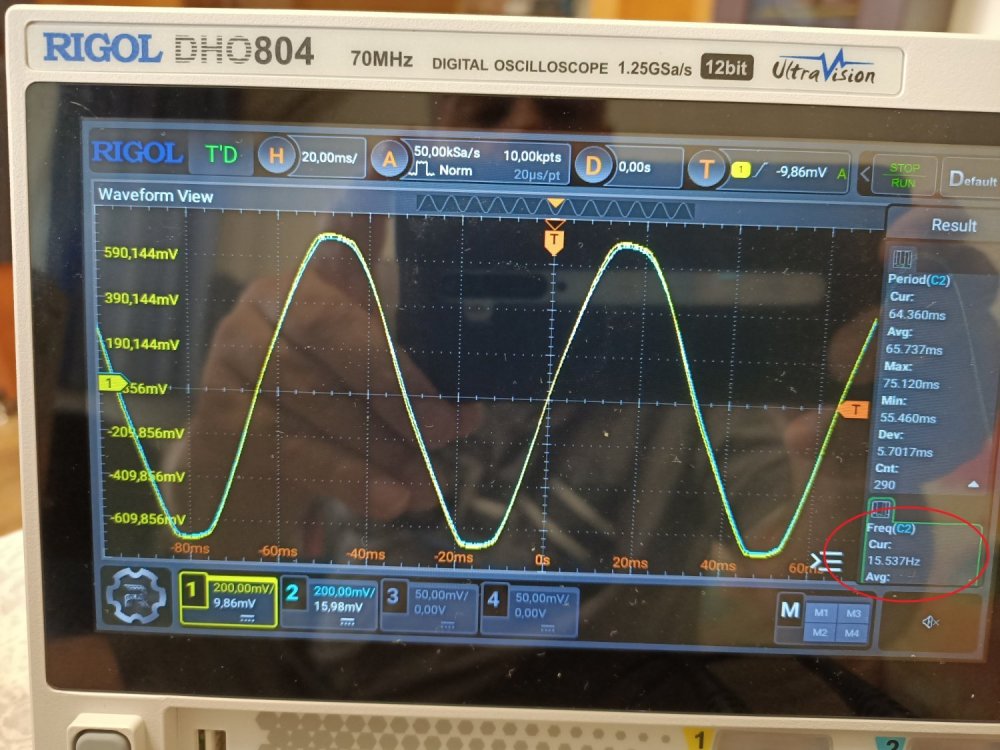

Порадовало: гладкий синус, без заломов, меандр на 1 кГц без пиков и выбросов, фона нет.

Огорчило: "тигру не докладывают мяса", т.е. фикс. смещ. -30В, а ФиРН выдает 21В при вход. 0,5В. Хотя на сетке второго триода 25В (всё в RMS). Как бы это потолок. При входе на сетке первого триода 0,5В - синусоида еще более-менее ровная, чуть больше и всё поплыло. Меандр на 1 кГц на аноде 6П43П не очень красивый, мягко говоря.

Что думаю:

1.попробовать иной фазоинвертор

2. или 6П18П.

3. Номиналы резисторов анодов ФиРН - нужно ли увеличить резисторы второй половинки до 30К, например?

4. Не понятно почему такой меандр на аноде вых. лампы. Как его поправить?

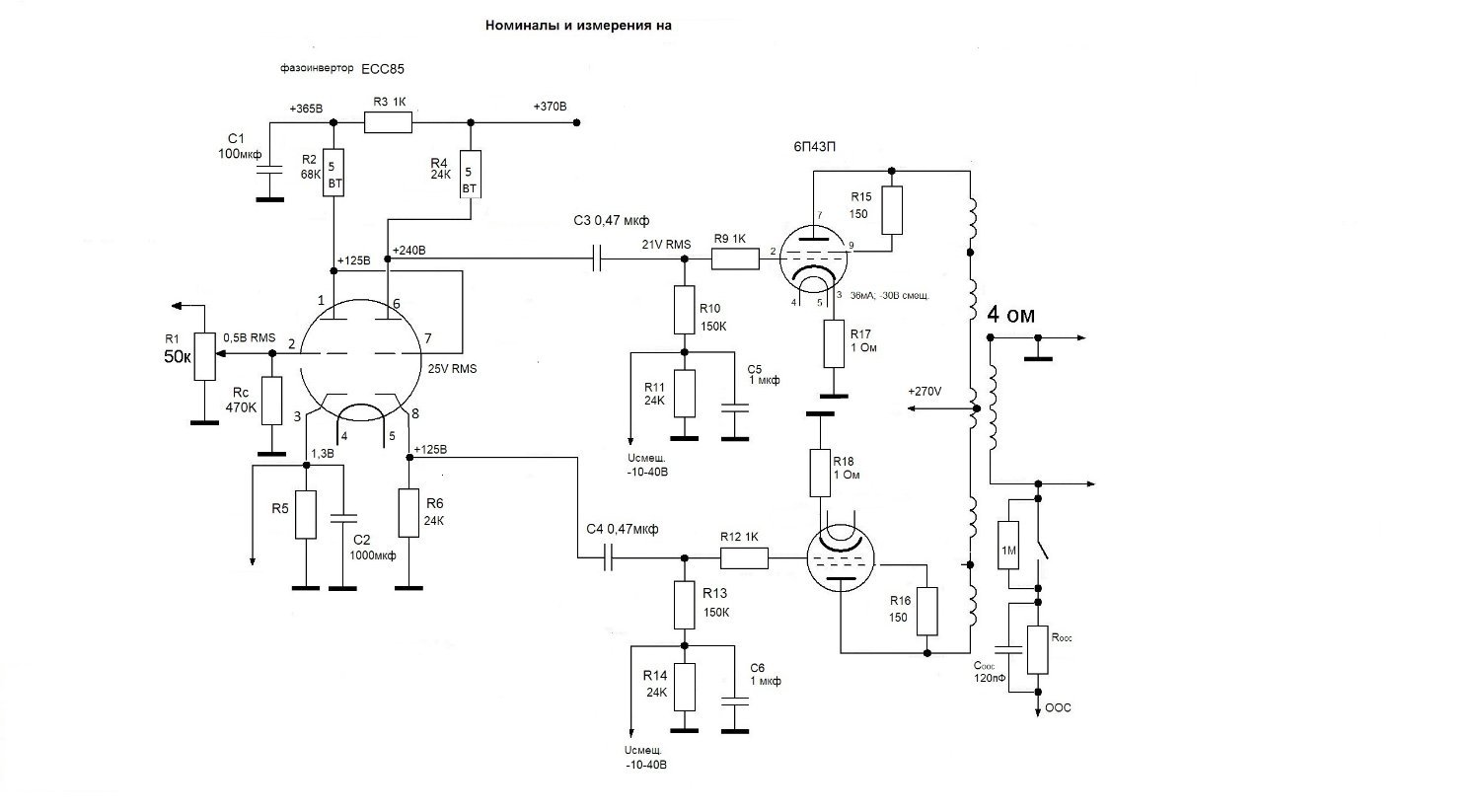

1.ПРОЕКТ на ECC85 ФиРН + 6П43П  на 28.12.25.jpg

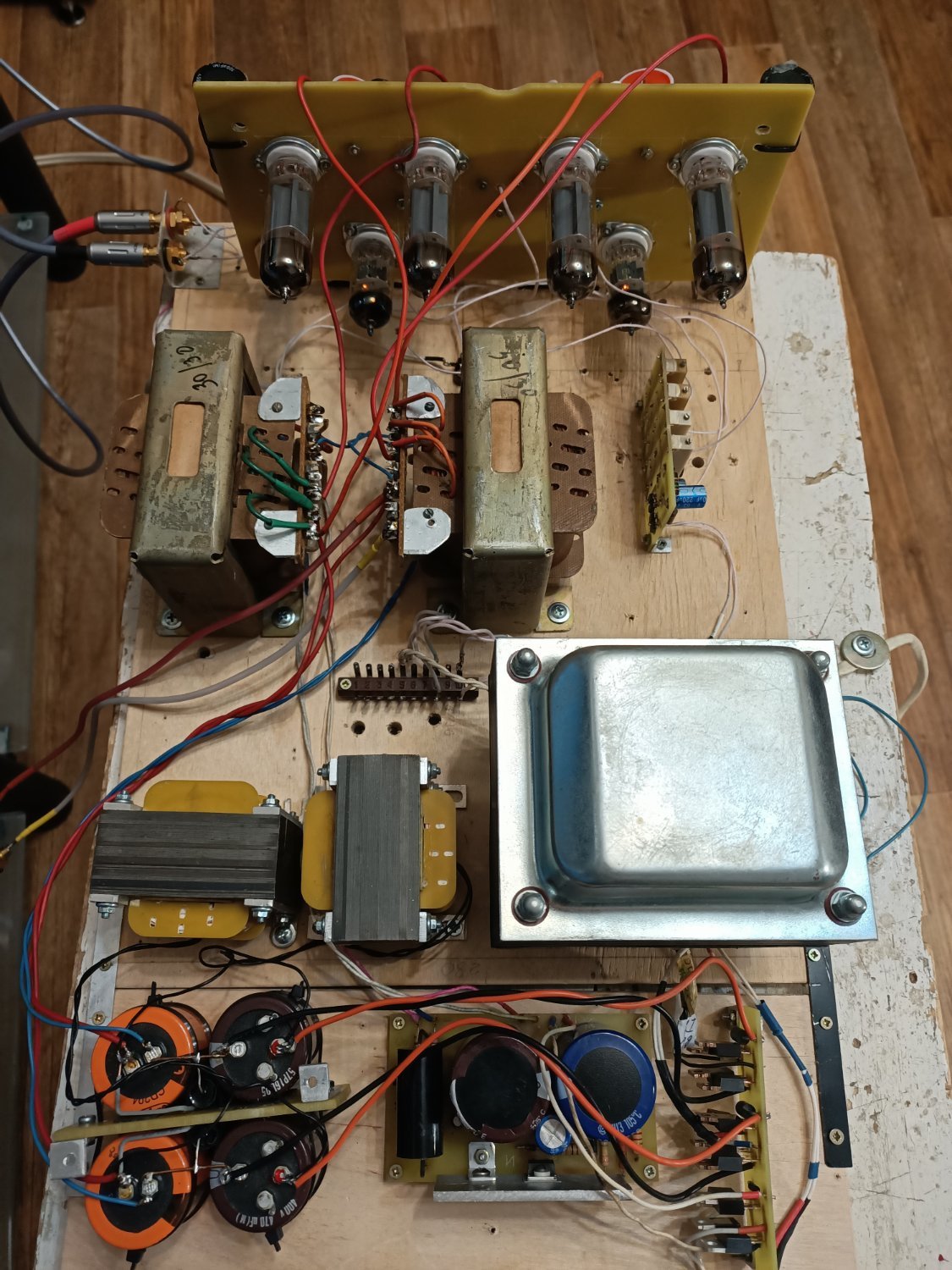

макет 6П43П.jpg

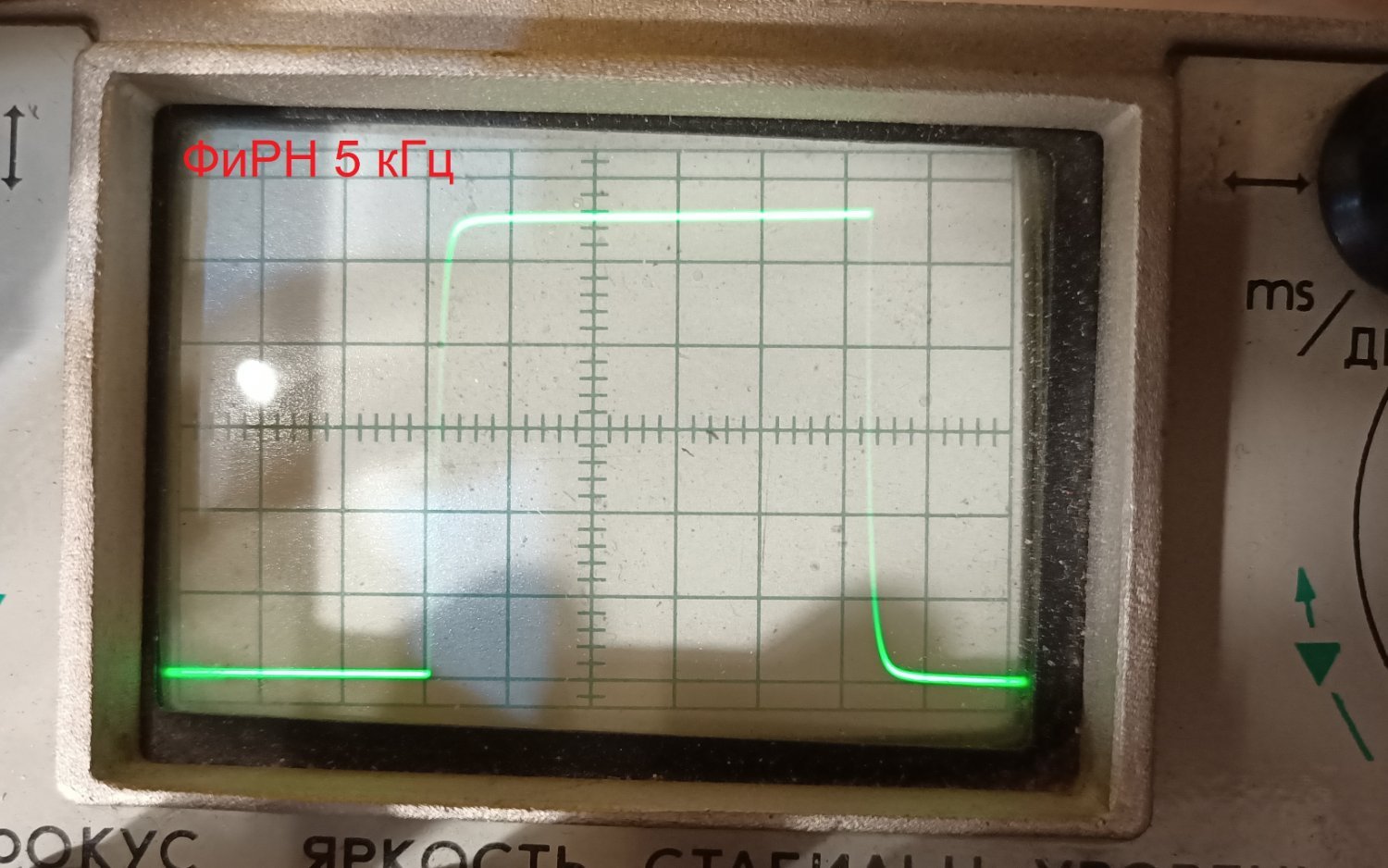

Фирн ЕСС85 5 кГц.jpg

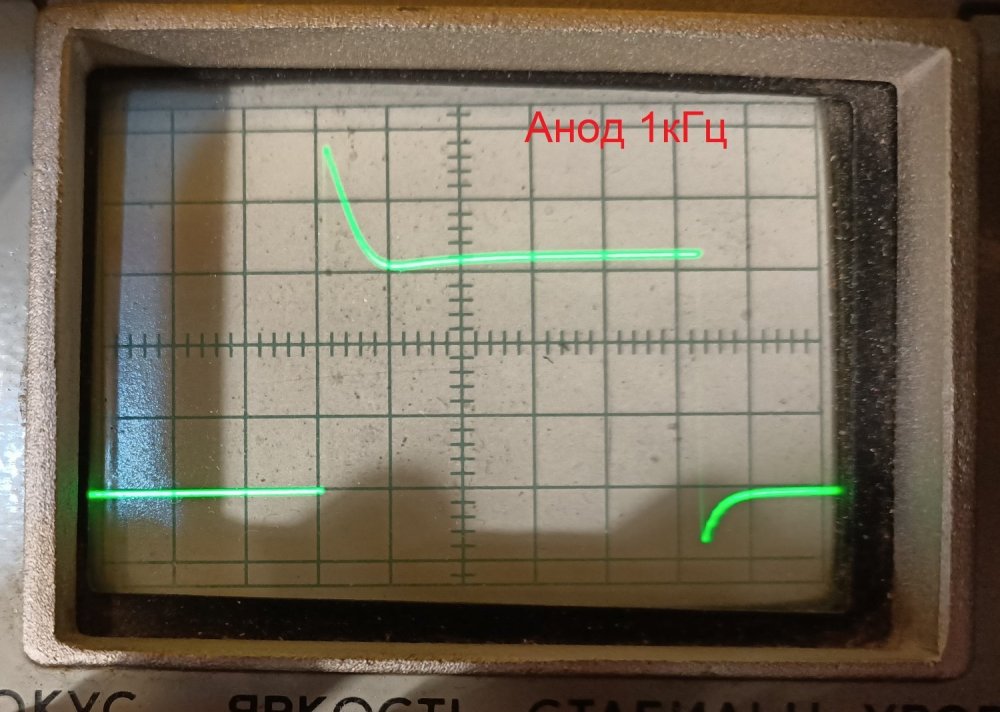

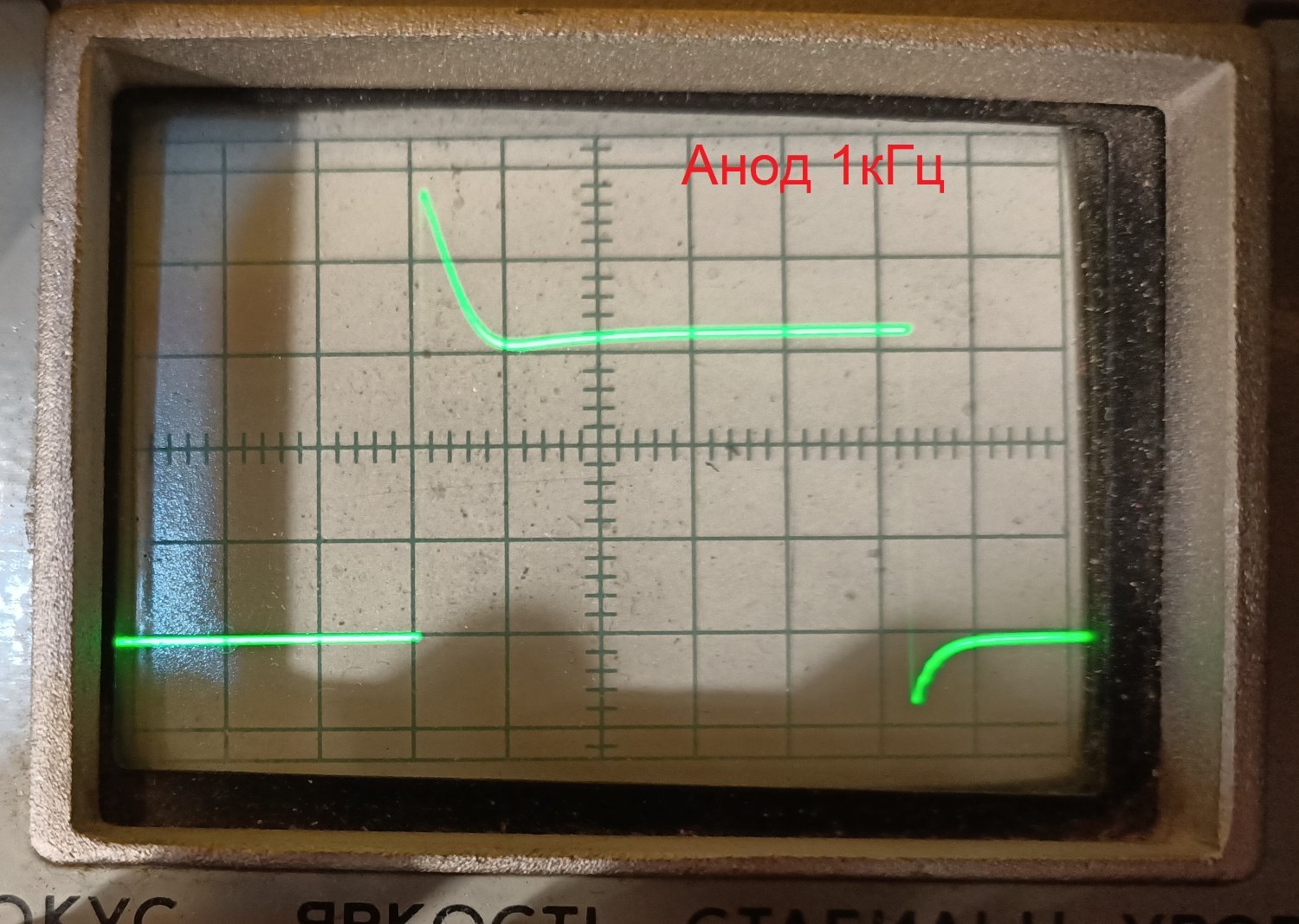

Анод 6П43П 1 кГц.jpg

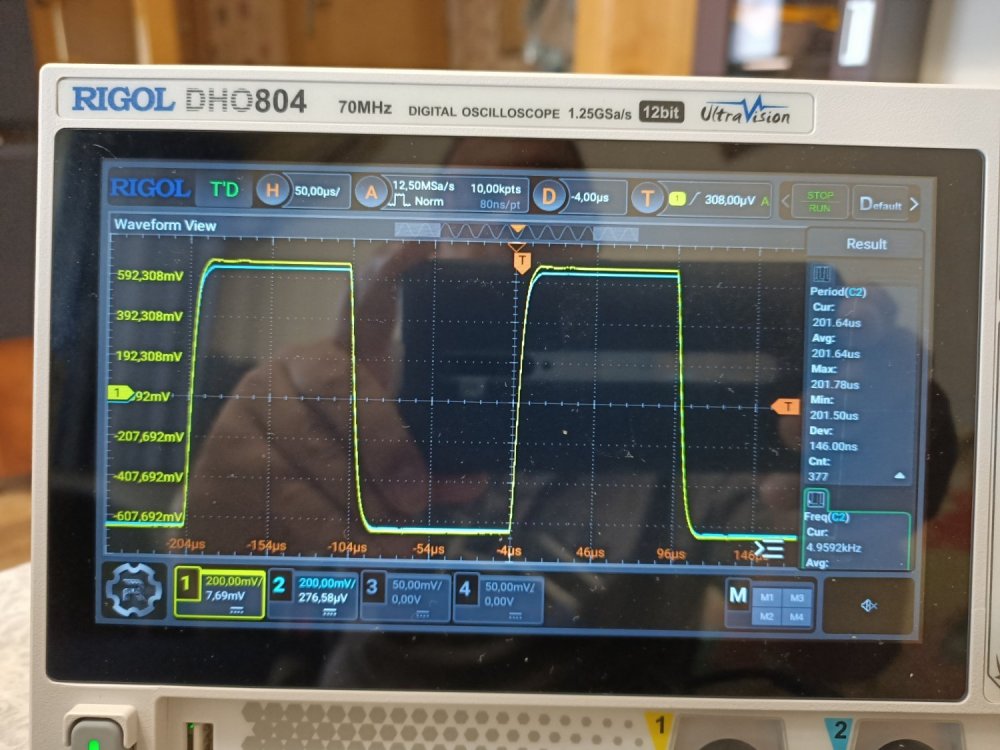

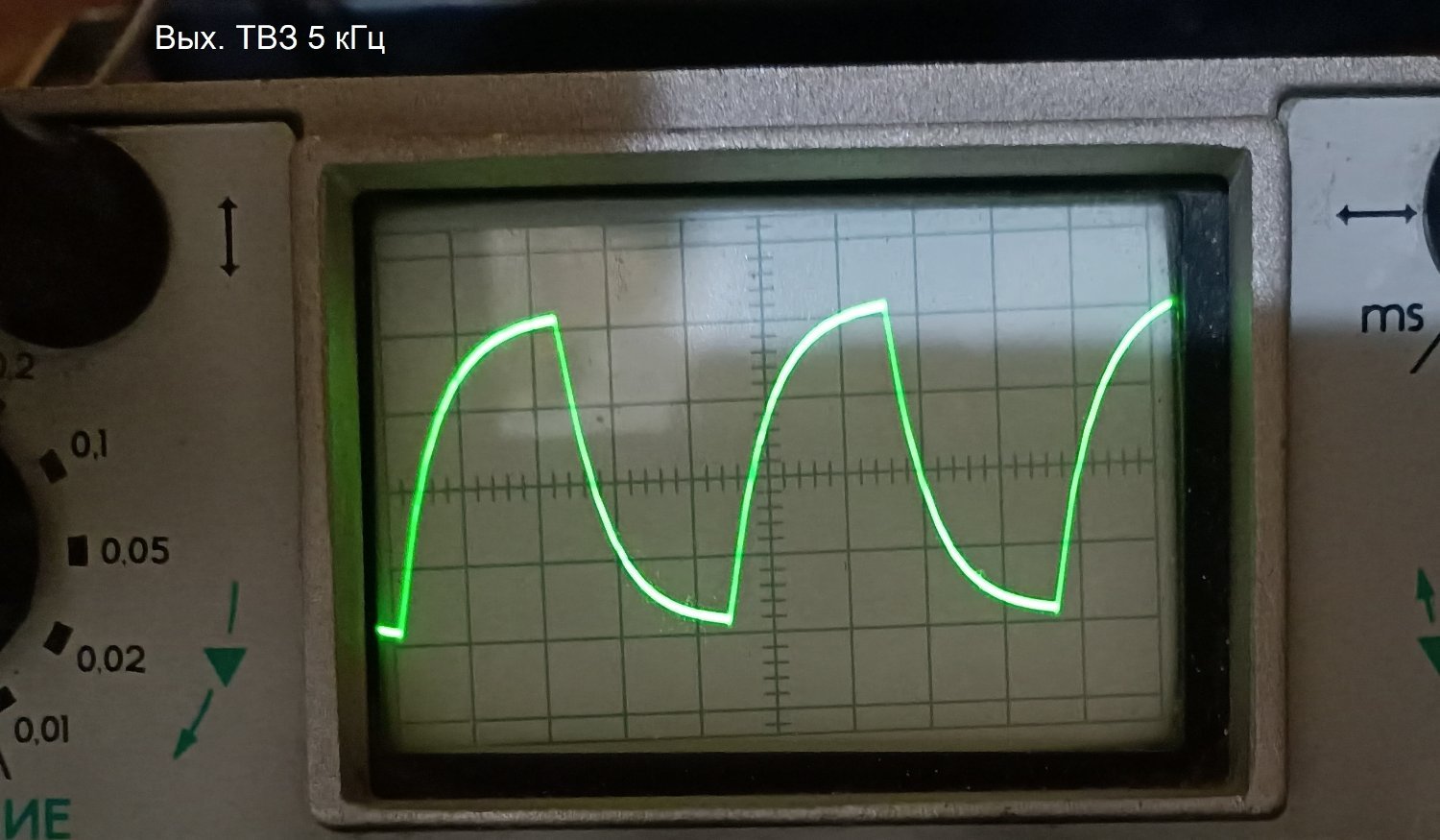

Вых 6П43П 5 кГц.jpg

Posted
24 минуты назад, ТаргеТ сказал:

Выходники за недорого были куплены

4. Не понятно почему такой меандр на аноде вых. лампы.

Тождество

  • Like (+1) 1
Posted



37 минут назад, ТаргеТ сказал:

Огорчило: "тигру не докладывают мяса"

  Можно попробовать соединить R6 с R5, убрав С2. Получится ПОС и всё станет лучше. Нижний конец R6 соединить с катодом первой лампы. ООС в таком случает придётся отключить. А первую лампу поменять. :smile-59:

Posted

Да похоже "выходники за недорого были куплены" Вы поглядите АЧХ со входа на выход может и хорошо всё там , а меандр лучше всё- же для стандартизации на 1 кГц мерить.

Posted

Я бы попробовал заменить 6П43П-Е скорее на 6П15П-ЕВ, или ГУ-17 со спаренными анодами

Posted
3 часа назад, ТаргеТ сказал:

3. Номиналы резисторов анодов ФиРН - нужно ли увеличить резисторы второй половинки до 30К, например?

Я бы поставил даже больше.  Режим явно не нормальный. На сетке и катоде второго триода не должно быть одинаково по 125 вольт.  Катод должен быть всегда "выше", вольта на 2..3 хотя бы.

И для 6П43П не нужно ставить сеточные резисторы на 150к. "Даташит" допускает 1 МОм для фиксированного смещения.

Posted

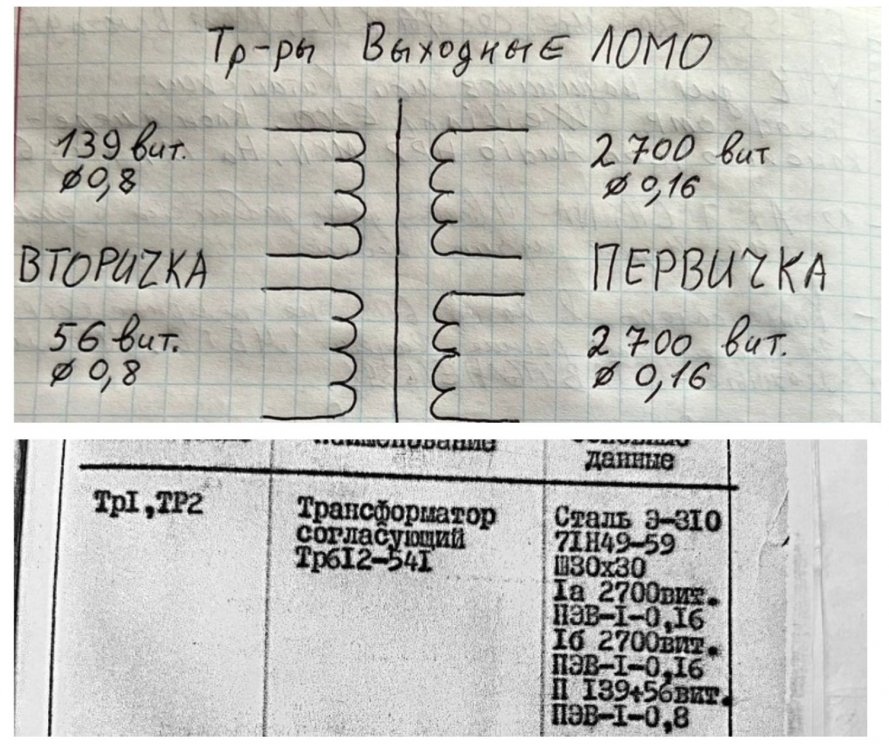

Трансы чисто пентодные. И для триодного включения не предназначены. Так как не имеют секционирование, а так же уж очень у них огромное активное сопротивление. Зато с генрями всё хорошо, 30 генри на одну полуобмотку, тоесть как раз под пентод.

Я бы поставил 6П1П или 6П18П в тетродном включении, если говорим про пальчиковые лампы..

  • Like (+1) 2
Posted
18 часов назад, ТаргеТ сказал:

Давно хотел сделать РР в легком весе на замену SE НА 6ф3п.

Или остановитесь на 6Ф3П. 4 лампы в PP стерео, и усё. Очень музыкальный усилитель получится.

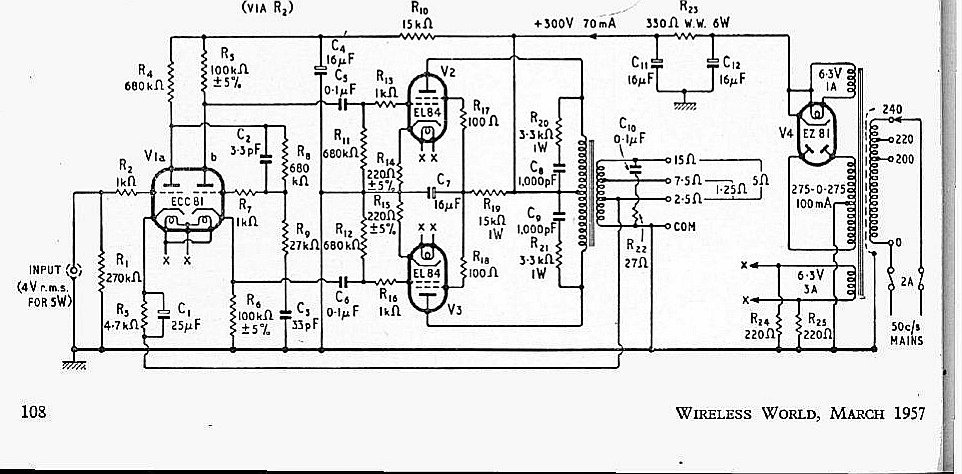

Можно и нужно, собрать по этой схеме


усилитель Баксандалла

  • Like (+1) 1
Posted

Тема по конкретному усилителю, на конкретных 6П18П, 6П43П, конкретно в "триоде". Давайте не будем устраивать свалку и собирать сюда все схемы со всего интернета.

По теме стоит ли поменять 6П43П на 6П18П, можно сравнить их ВАХ в триодном включении. Кто может посчитать параметры усилителя в разных вариантах применения, могут высказаться. :smile-59:





  • Smile 1
Posted
2 минуты назад, ТимВал сказал:

Тема по конкретному усилителю, на конкретных 6П18П, 6П43П, конкретно в "триоде". Давайте не будем устраивать свалку и собирать сюда все схемы со всего интернета.

По теме стоит ли поменять 6П43П на 6П18П, можно сравнить их ВАХ в триодном включении. Кто может посчитать параметры усилителя в разных вариантах применения могут высказаться. :smile-59:



Если про триодное включение, то надо менять выходные трансформаторы.

Свалки здесь нет. Пока всё по делу. Отталкиваемся от выходных трансформаторов

  • Like (+1) 1
Posted

Трансформаторы готовые, какие есть. Да они не супер. Менять их не будут, Так что "отталкиваться" тут некуда.

Если будет тема "Какой нужен ТВЗ для 6П43П в триоде", можно будет туда высказываться по полной. Сюда смысла нет.

  • Hmm... (-1) 1
Posted

Как это некуда? Взять и собрать пентодный усилитель, раз других трансов нету..

А так, это будет кривой проект (триодный усилитель с пентодными трансформаторами). Зачем заведомо кривой усилитель обсуждать? Чтобы собрать и потом репу чесать. Здесь же все вводные на виду, и косяк есть, и что-то одно из.. надо менять..

  • Like (+1) 2
  • Smile 1
Posted

Тогда только 6П18П, они позволяют подавать на вторую сетку то же напряжение что и на анод. С 6П43П такой номер не пройдёт.

Насколько я понял отдельного питания для экранных сеток у Топикстартера нету.

Posted
5 минут назад, ТимВал сказал:

Тогда только 6П18П, они позволяют подавать на вторую сетку то же напряжение что и на анод. С 6П43П такой номер не пройдёт.

Да ну?


  • Like (+1) 1
Posted

Судя по меандру на 5кГц там с высокими весьма печально. Какое либо секционирование отсутствует. И даже в пентоде может не помочь. Ну ежели с глубокой ОООС.
