Recommended Posts

Posted

Выглядит ооооочень гуд, пробовали ли заменить 6П43П на 6П18П, и как изменяется в данном случае параметры, очень интересно посмотреть на все это дело ?

Posted
3 часа назад, W_L сказал:

Выглядит ооооочень гуд, пробовали ли заменить 6П43П на 6П18П, и как изменяется в данном случае параметры, очень интересно посмотреть на все это дело ?

Да, менял. Завтра покажу.

Posted

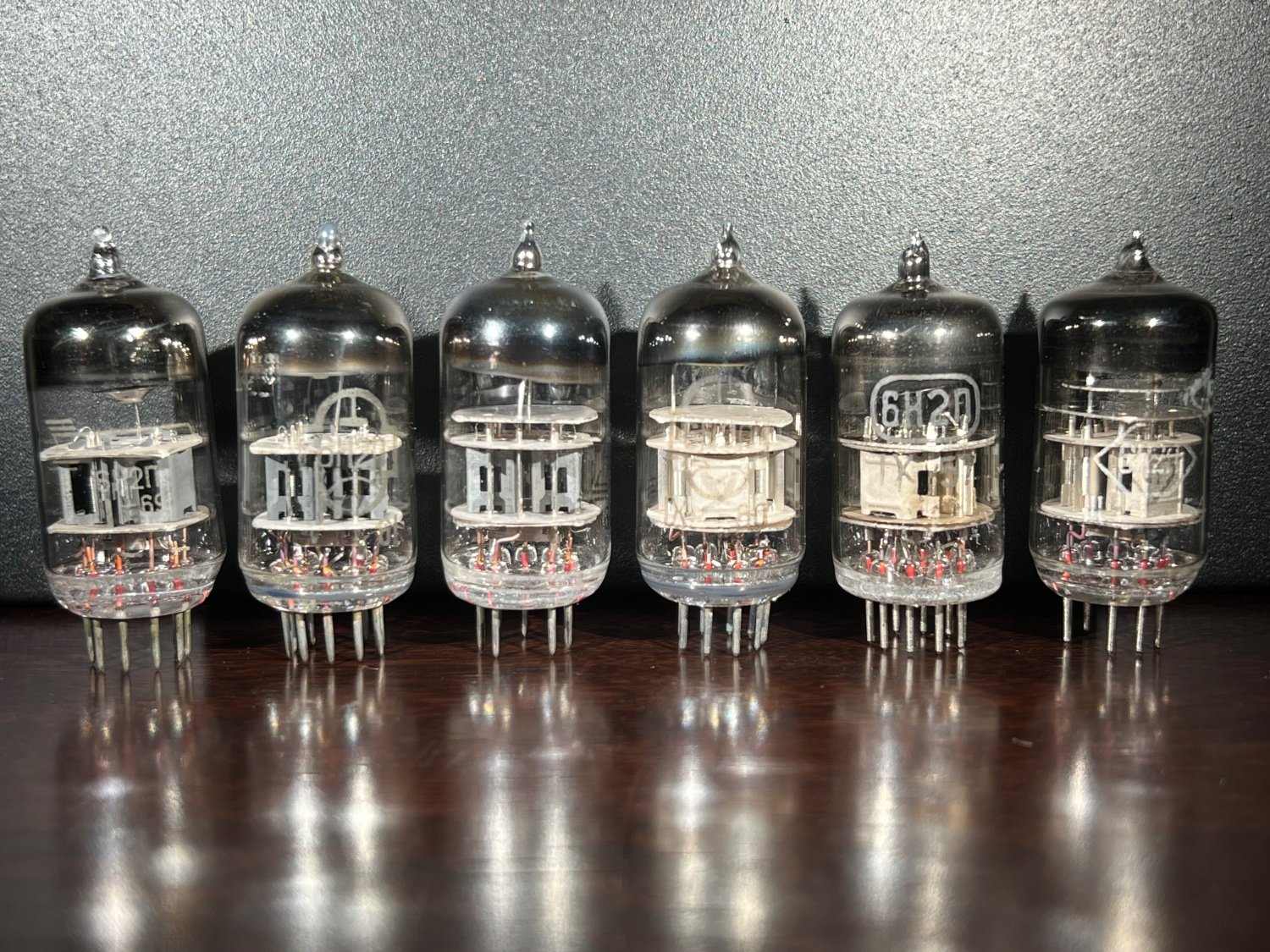

Ждем, особенно интересен тандем в паре с нашими 6Н2П с титанированными анодами (светлыми, как на фото справа 3 экземпляра)


Posted

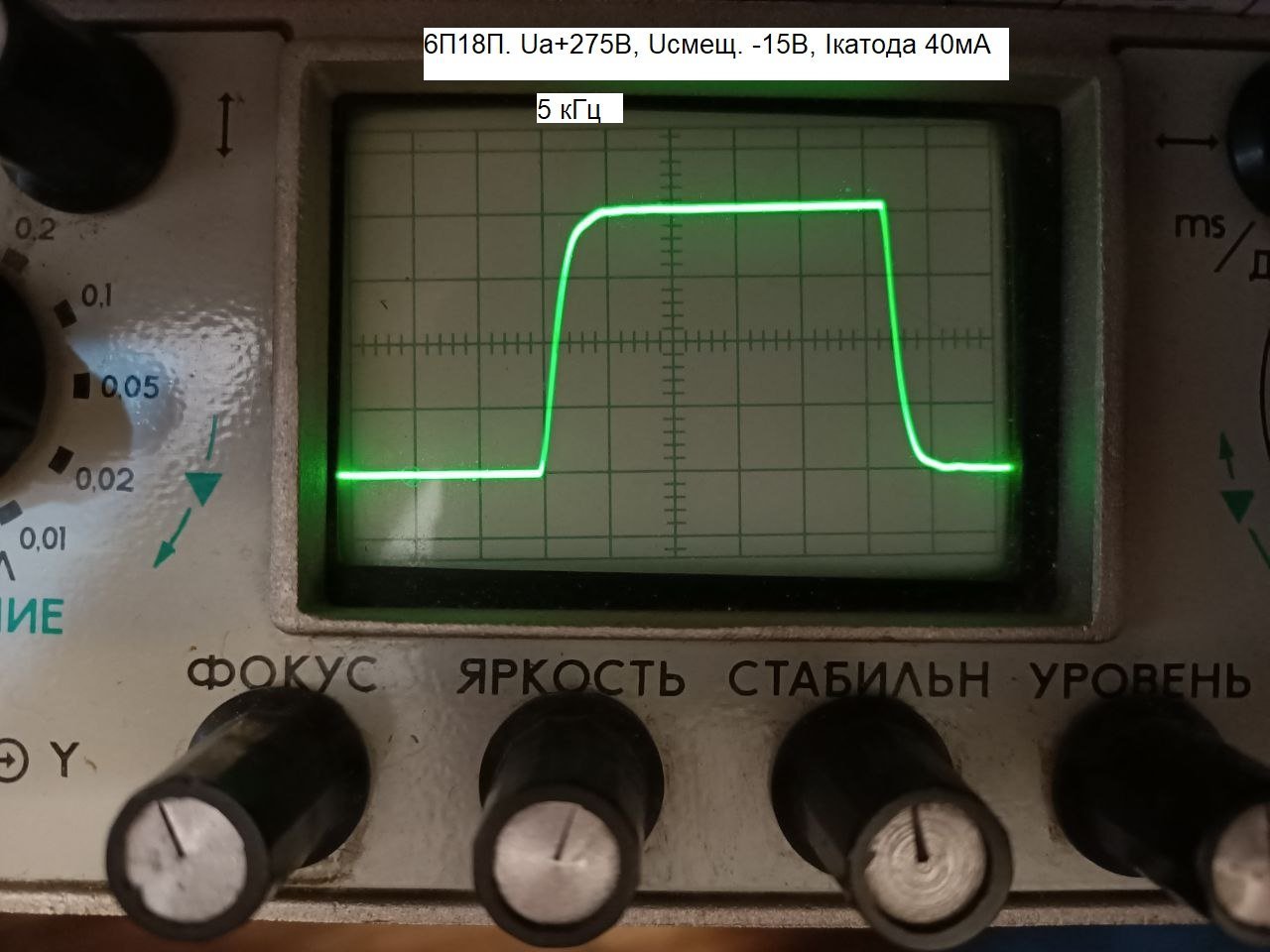

Поставил в макет вых. лампы 6п18п, драйвер ЕСС85. Режимы: вых. лампы Uанода +275В, Uсмещ-15В и ток 40мА. Все измерения на максимальной мощности, т.е. до начала ограничения синуса на вых. экв. нагрузки 5 Ом.

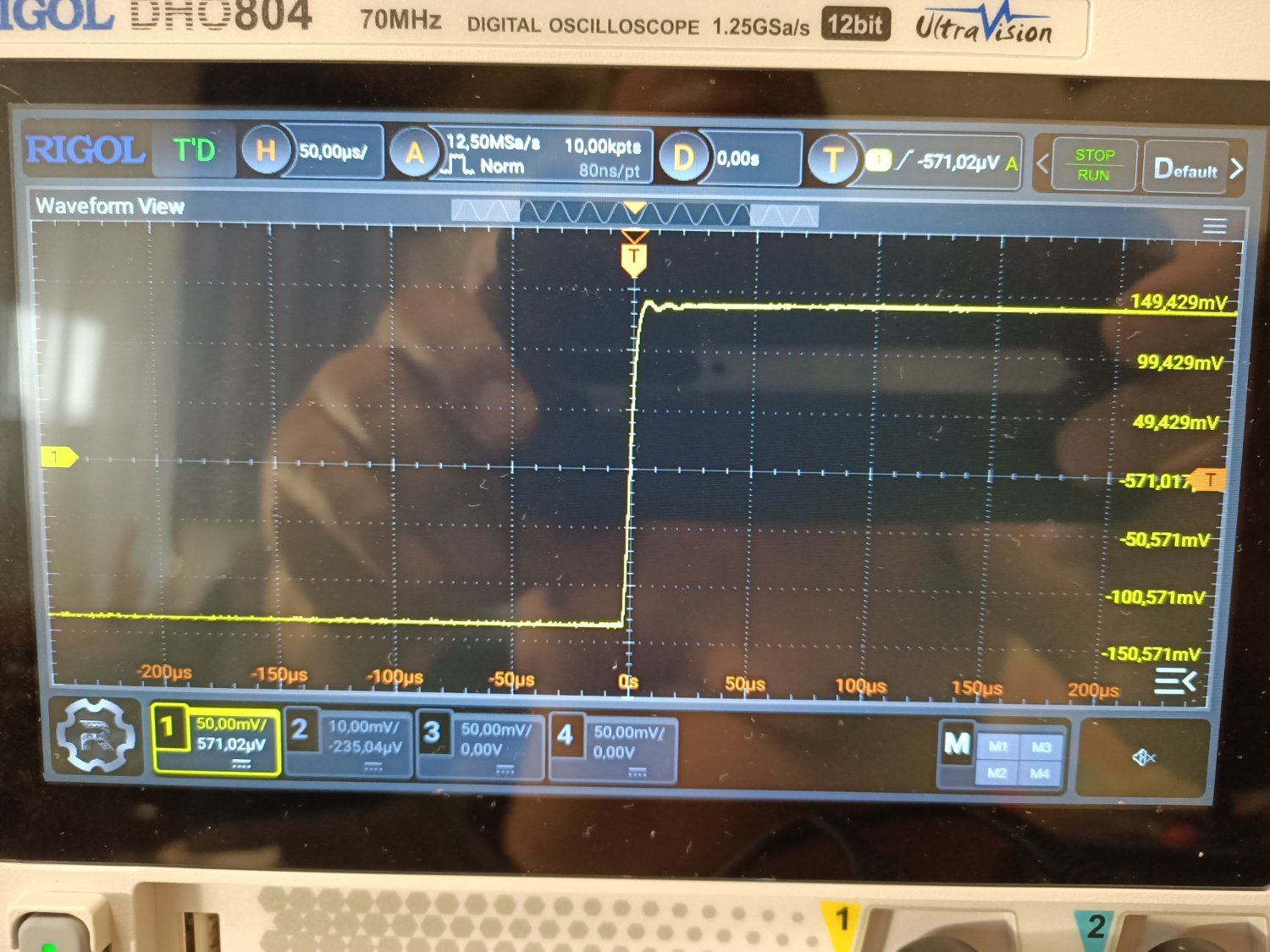

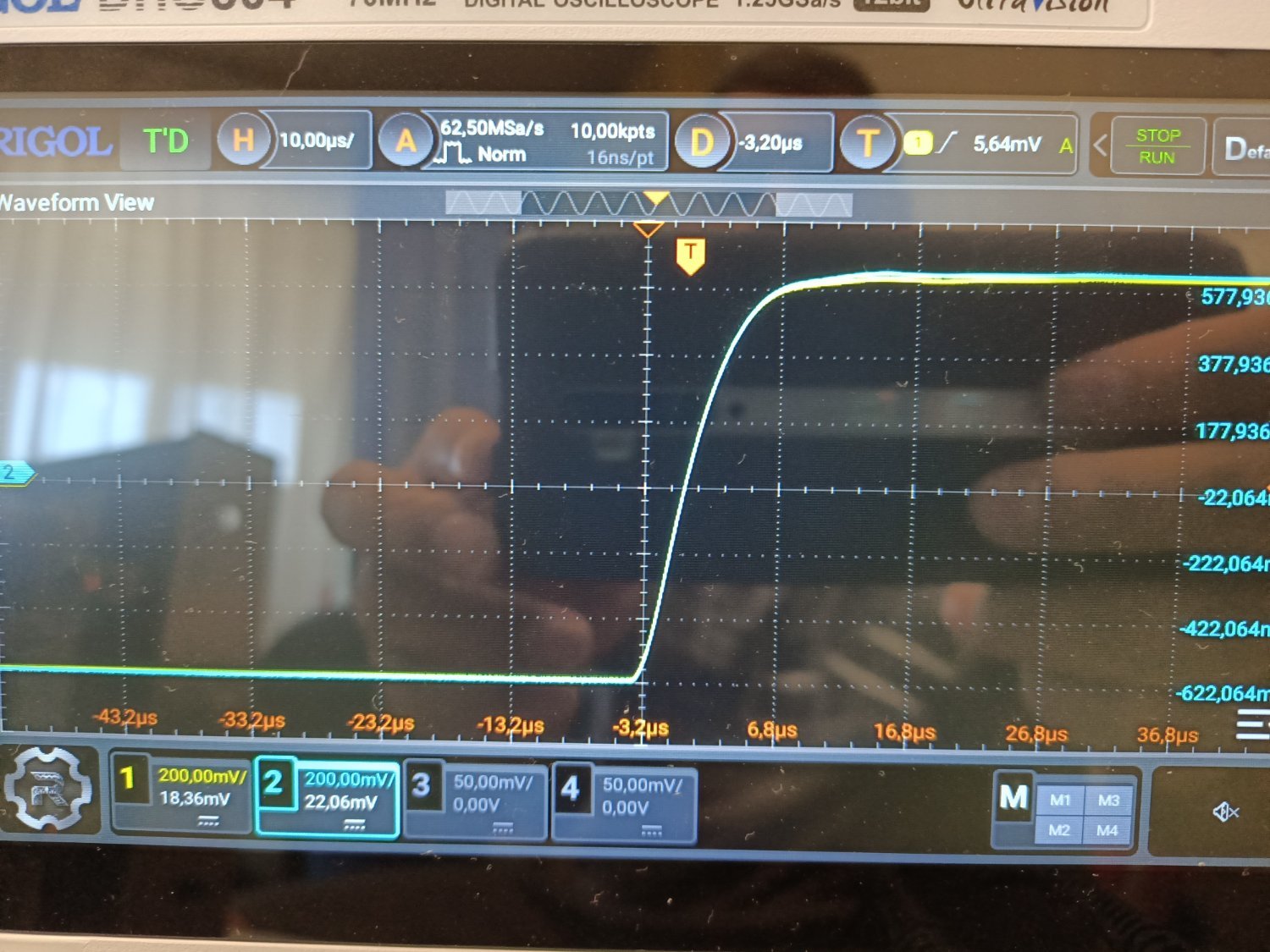

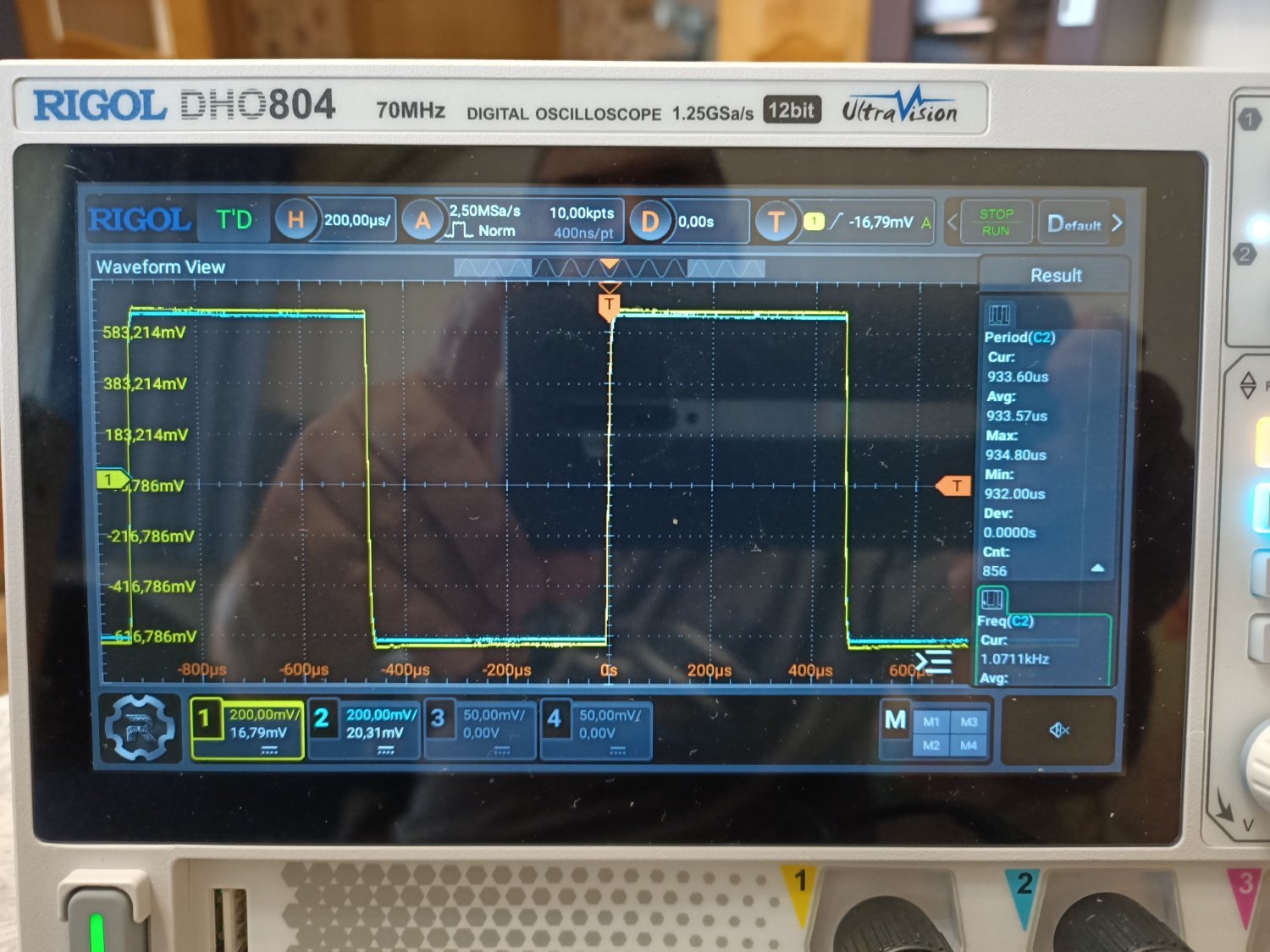

Далее с ООС -3Дб. Есть небольшой выброс, надо подобрать его будет ёмкостью от 150пФ, но это уже по факту на месте.

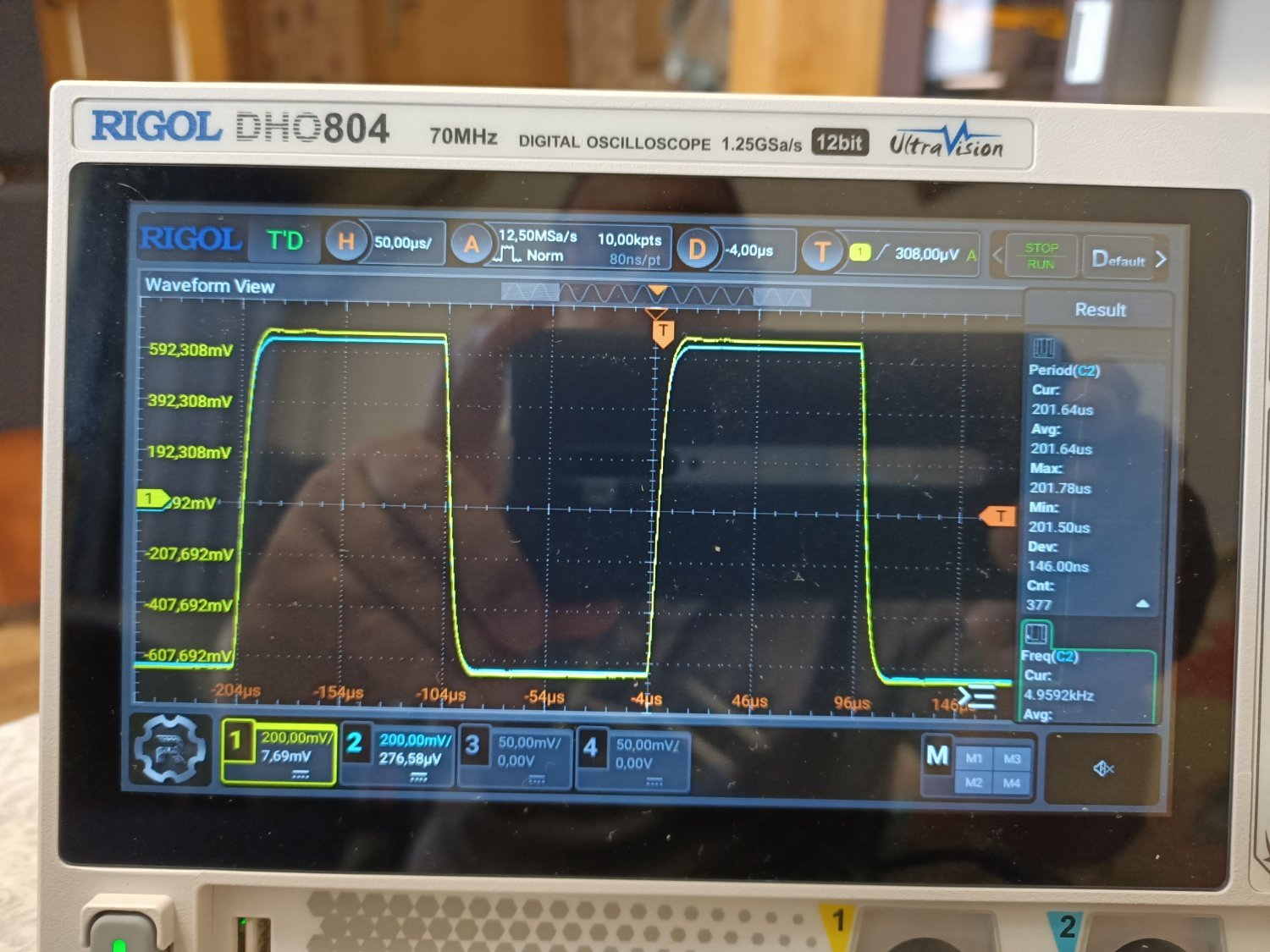

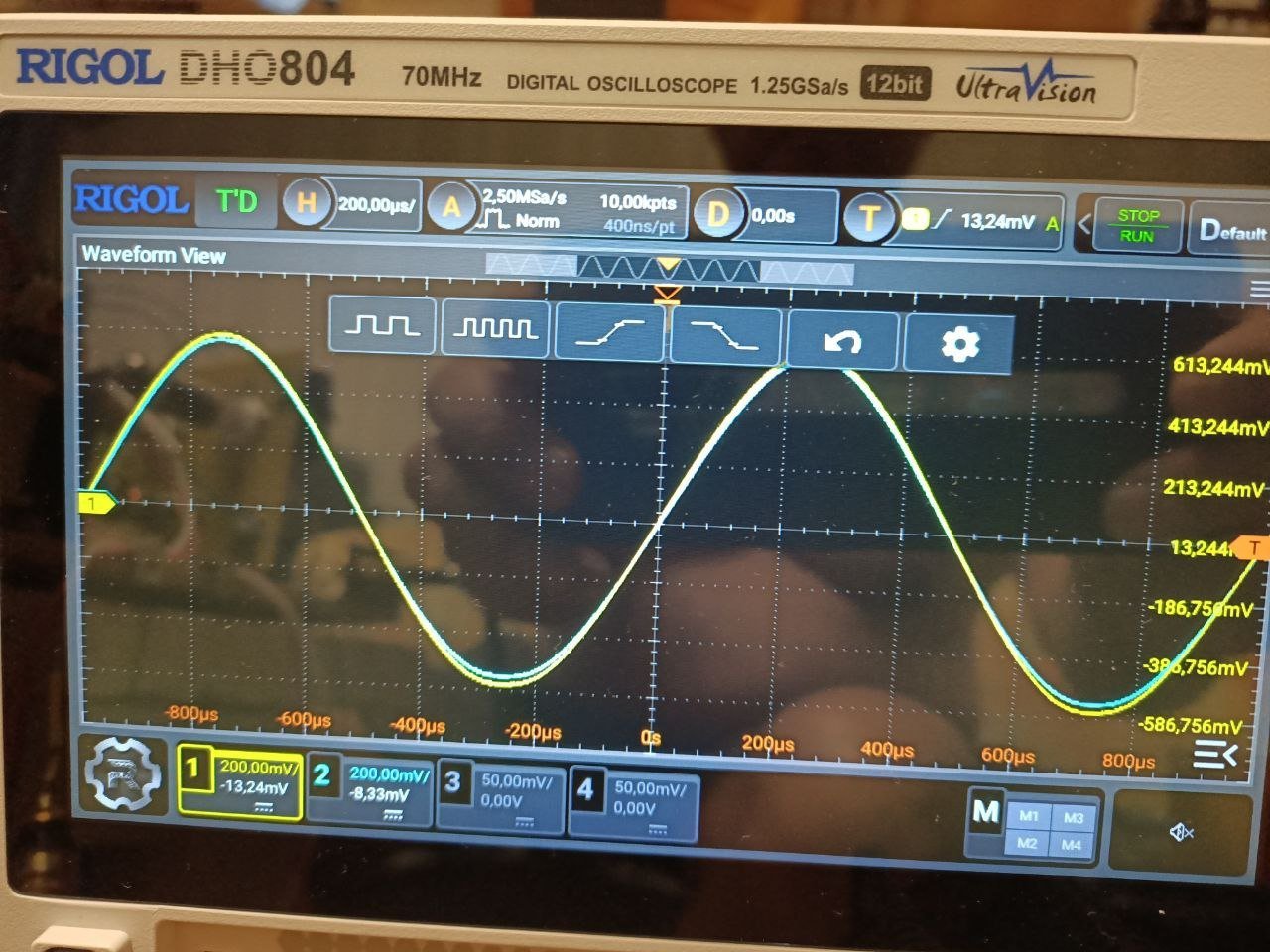

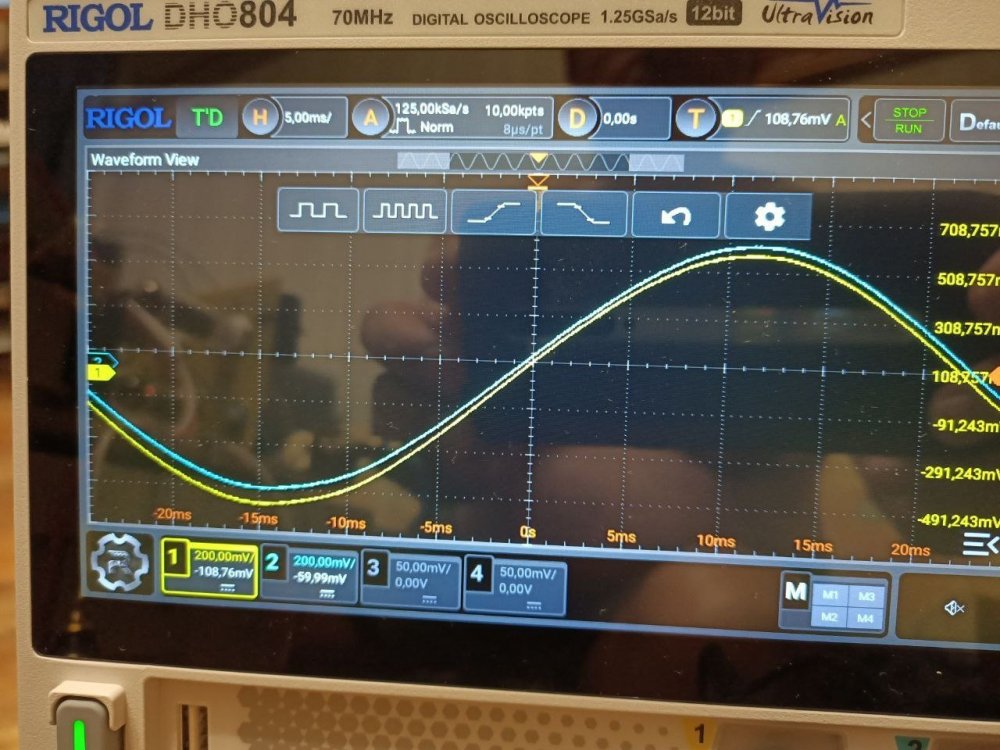

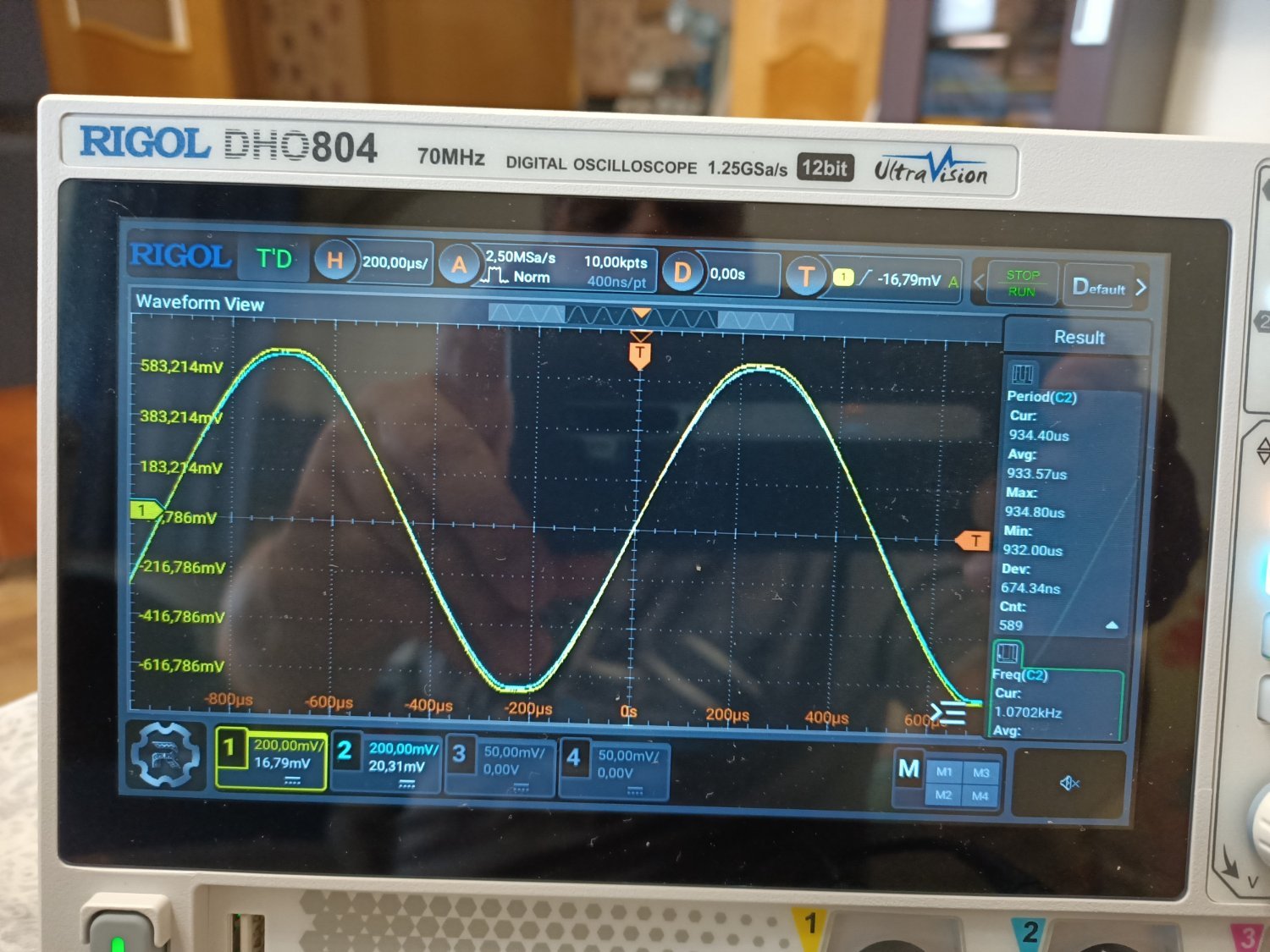

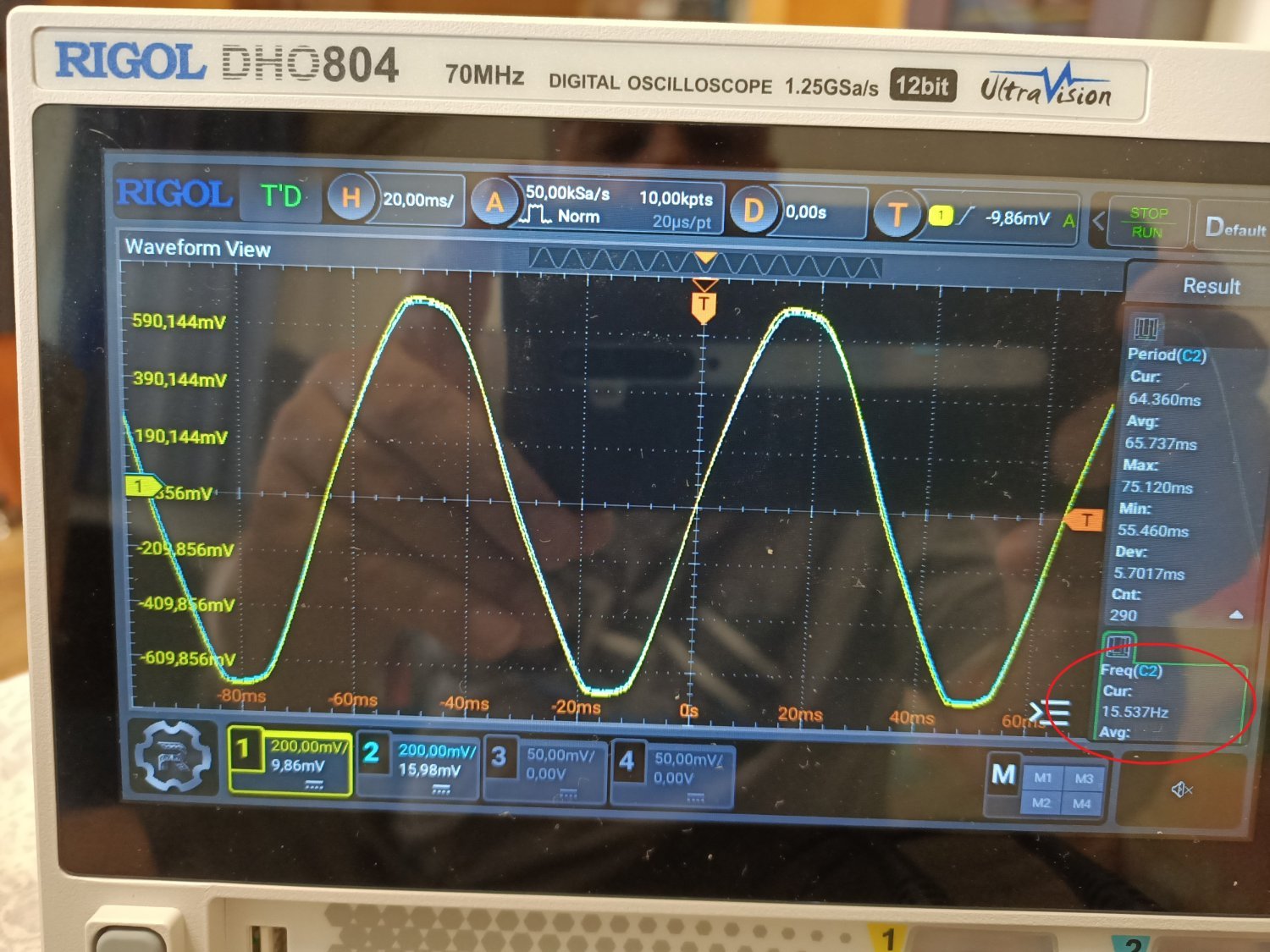

На цифровом ослике (пока осваиваю) синус на на 1 кгц и синус на 20 Гц где видно, что на низкой частоте чуть фазы разъезжаются, но синус гладкий.



5 кгц 6п18п без ООС.jpg

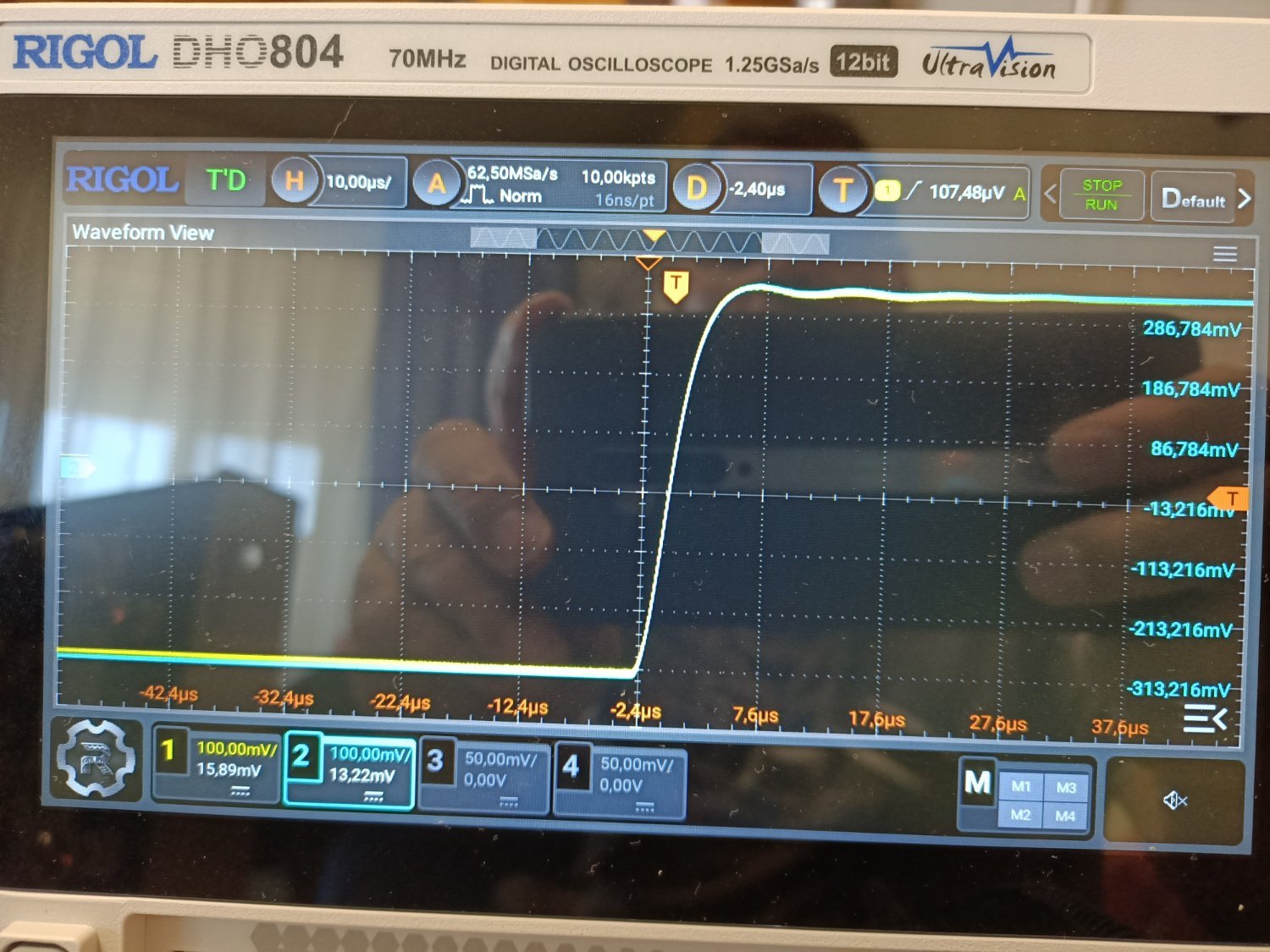

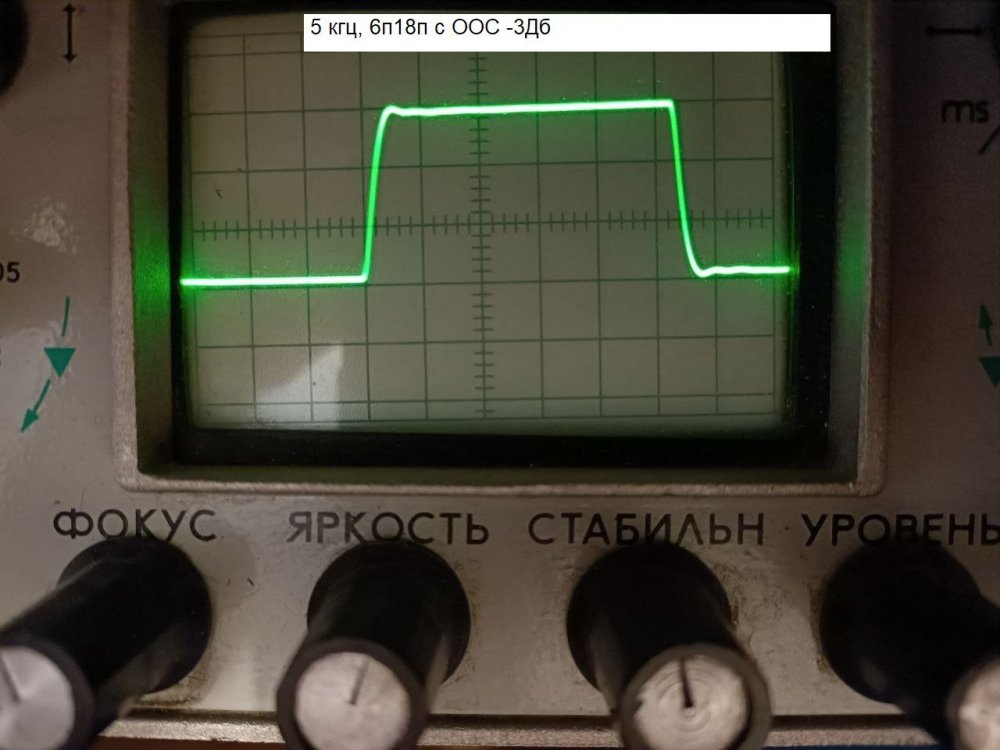

5 кгц 6п18п с ООС -3Дб.jpg

  • Like (+1) 2
Posted
15 hours ago, W_L said:

с титанированными анодами

Титан не настолько дорог, чтоб из него не делать детали.
Титан является геттером, например собирает водород, а при нагреве его выделяет.

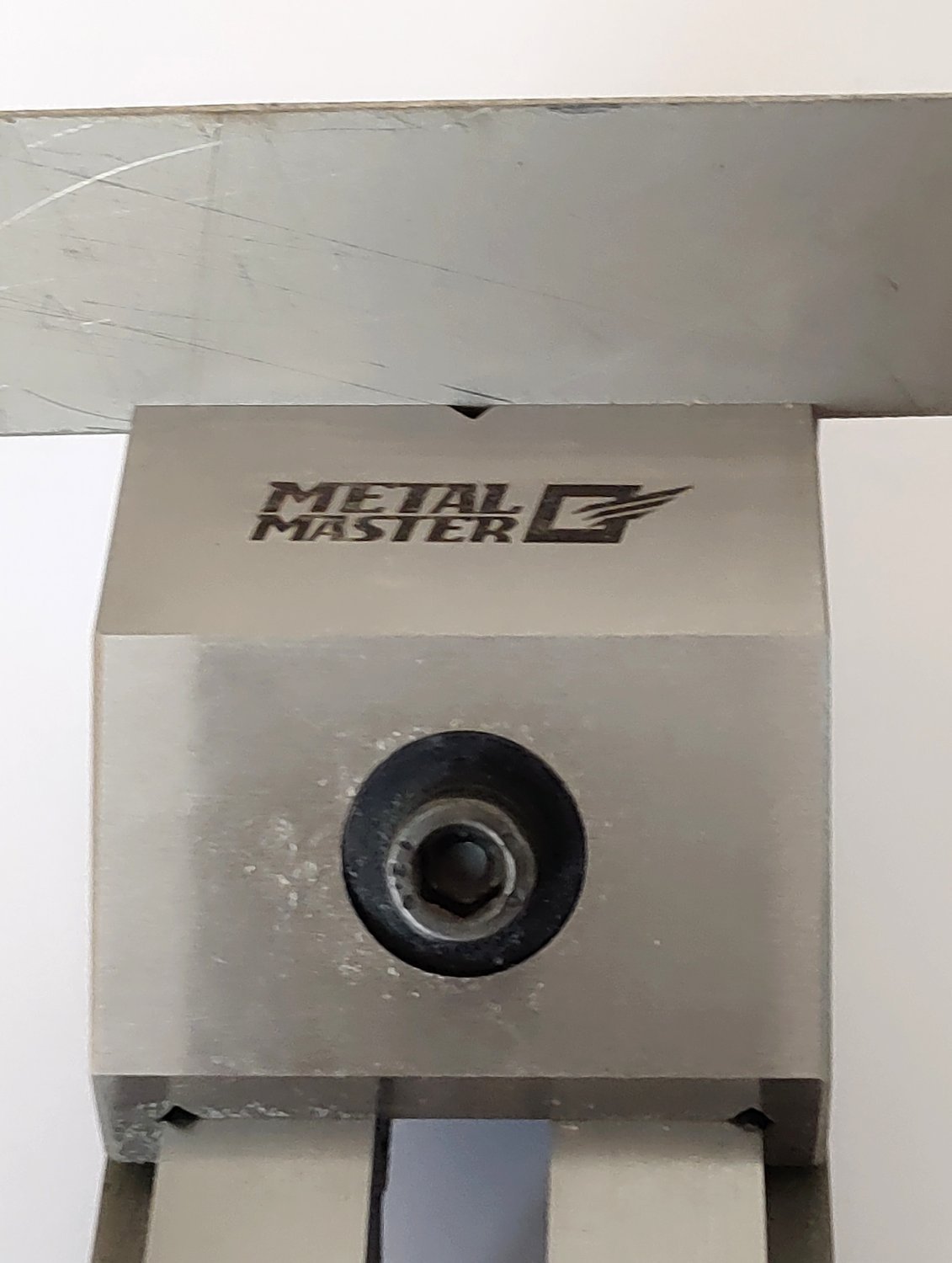

Ну и цвет, конечно не как у алюминия, мало отличается от нержи/чистого железа:817.thumb.jpg.4164e490c9ebade50b3e9db1a529eaa3.jpg

Posted
9 часов назад, BAA сказал:

Титан не настолько дорог, чтоб из него не делать детали.
Титан является геттером, например собирает водород, а при нагреве его выделяет.
Ну и цвет, конечно не как у алюминия, мало отличается от нержи/чистого железа:817.thumb.jpg.4164e490c9ebade50b3e9db1a529eaa3.jpg

Насколько мне известно, в лампах делали именно титанированние, а не цельные аноды из титана

Posted
25 минут назад, W_L сказал:

Насколько мне известно, в лампах делали именно титанированние, а не цельные аноды из титана

Если уж сетки делали позолоченные, а в некторых лампах и золотые, что говорить про титан, у нас на ПЯ самогонные аппараты и лопаты делали для себя из титана, вообще на обороке дарагмета было как грязи.

Posted
37 минут назад, Юрий_Б сказал:

Если уж сетки делали позолоченные, а в некторых лампах и золотые, что говорить про титан, у нас на ПЯ самогонные аппараты и лопаты делали для себя из титана, вообще на обороке дарагмета было как грязи.

Все возможно, но на сколько мне известно, то это именно покрытие, а не чистый металл

Posted
1 час назад, W_L сказал:

Все возможно

Вот иммено, системы РЭБ на самолетах в часности на АН-12ППС РЭБ, сетки в усилителях мощности были из золота, лампы номерные данные только в отраслевых справчниках, номера не помню. На военке в СССР не экономили, у  моей матушки  где то золотая и серебряная канитель есть, с завода в 73 притащил.

Posted
1 час назад, Юрий_Б сказал:

Вот иммено, системы РЭБ на самолетах в часности на АН-12ППС РЭБ, сетки в усилителях мощности были из золота, лампы номерные данные только в отраслевых справчниках, номера не помню. На военке в СССР не экономили, у  моей матушки  где то золотая и серебряная канитель есть, с завода в 73 притащил.

На военке никогда не экономят, проще сделать более надежную деталь в изделии, чем в критический момент получить отказ изделия

Posted

Вопрос был о цвете. Могу сфотать плавленый в вакууме. И второе, титан имеет коэфф расширения в разы меньше других материалов, плохо прилипает и пр и др. Для теплоотвода никель (стандартный материал анода) чернят. видимо это была рацуха, по экономии, типа минус одна операция. Вот он - точно такого цвета.

Пусть будет титанированый. И так уже оффтопик.

Posted

Господа, пож. не угоняйте. Обсуждение конструкций ламп в другую тему плиз. Модераторы, пож. перенесите.

  • Like (+1) 1
Posted

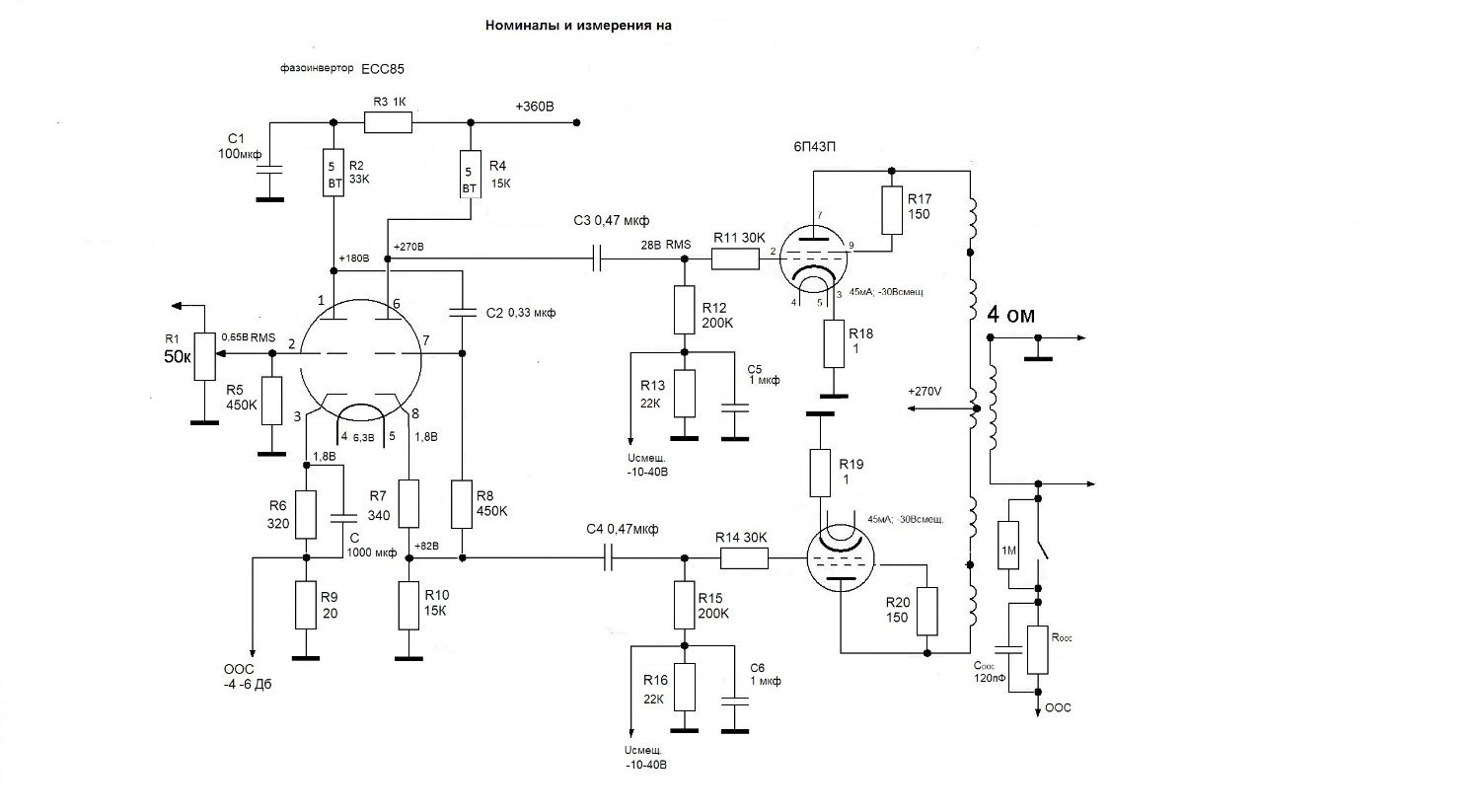

Схема.

Ну что-ж, если больше замечаний нет, то разбор макета и монтаж в корпусе.

PS. Слушал усилитель - динамика, атака, драйв присутствует. Немного мылит пока, но резисторы все из чипадипа в катодах и ООС подстроечные. Все под замену, есстессственнно....

1. на ECC85 ФиРН + 6П43П  с конденсат. на 10.03.2026.jpg

Posted

Ну как-же... Подключал и выше всё написал.

Кстати, в схеме сеточные резисторы вых. ламп 30 кОм. У кого возникнет вопрос почему? читайте 4 стр. темы. Там всё расписано подробно.

Posted
1 час назад, ТаргеТ сказал:

Ну как-же... Подключал и выше всё написал.

Кстати, в схеме сеточные резисторы вых. ламп 30 кОм. У кого возникнет вопрос почему? читайте 4 стр. темы. Там всё расписано подробно.

Да, извиняюсь, пропустил этот момент.

В последней схеме у Вас 6П43П, а последнии режимы были от Вас с 6П18П.

Так на какой лампе то остановились всё же? Что будете оставлять в конечном усилителе?

Posted

Оставлю 6п43п (EL86). Но и с 6П18П эти выходные тр-ры прекрасно дружат и показывают отличные выходные параметры, надо только смещение уменьшить до -15В.

Posted
1 минуту назад, ТаргеТ сказал:

Оставлю 6п43п (EL86). Но и с 6П18П эти выходные тр-ры прекрасно дружат и показывают отличные выходные параметры, надо только смещение уменьшить до -15В.

Тоесть, по звучанию, они Вам ближе чем 6П18П?

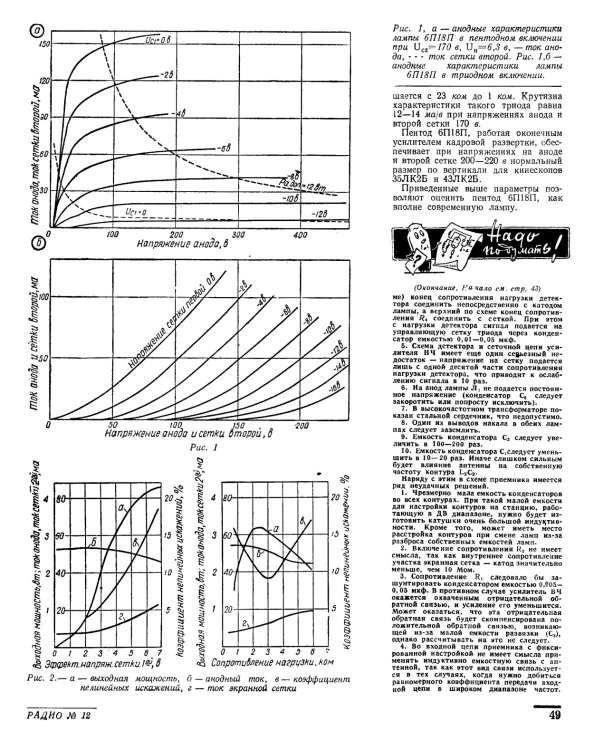

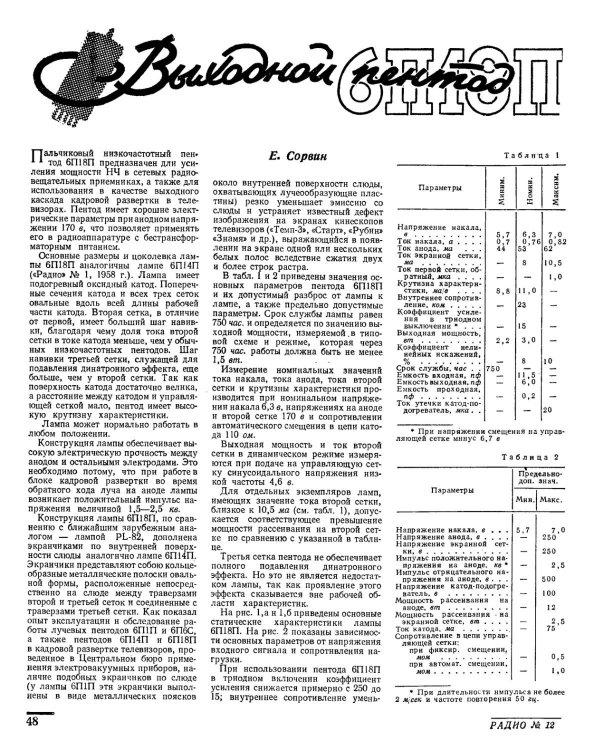

И ещё вопрос. Не пробовали ли Вы переводить 6П18П в пентод? Они прекрасно отыгрывают в этом включении

Posted

В пентод не пробовал, так как вых. трансы под триодное включение. Да и в чем может быть преимущество пентодного включения.

Звучание 6П18П не оценивал, к акустике не подключал, только прогнал через ослик. Выше писал, что в макете все на дешевых резисторах, чтобы проверить и отладить режимы по приборам, поэтому, ну какое тут звучание ожидать? Никакого, кроме драйва, напора.

Posted
7 минут назад, ТаргеТ сказал:

В пентод не пробовал, так как вых. трансы под триодное включение. Да и в чем может быть преимущество пентодного включения?

Чтобы себе ответить на этот вопрос, надо всё же послушать ушами и сравнить..

Posted
3 часа назад, ТаргеТ сказал:

Схема.

Ну что-ж, если больше замечаний нет, то разбор макета и монтаж в корпусе.

PS. Слушал усилитель - динамика, атака, драйв присутствует. Немного мылит пока, но резисторы все из чипадипа в катодах и ООС подстроечные. Все под замену, есстессственнно....

1. на ECC85 ФиРН + 6П43П  с конденсат. на 10.03.2026.jpg

Резисторы R11/14 30к, опечатка? Пробовали с отключенной оос?

Posted
14 часов назад, Константин сказал:

Резисторы R11/14 30к, опечатка? Пробовали с отключенной оос?

Выше писал: - Кстати, в схеме сеточные резисторы вых. ламп 30 кОм. У кого возникнет вопрос почему? читайте 4 стр. темы. Там всё расписано подробно.

 Пробовал конечно. Самая первая осциллограмма на аналоговом ослике на этой странице.

Я считаю что ООС -6Дб для РР уся - это благо, бас становится более точным, очерченным (как будто не фломастером обвели контур, а острозаточенным карандашом), исчезает рыхлость, больше воздуха, лёгкости.

  • Like (+1) 2
  • 4 weeks later...
Posted

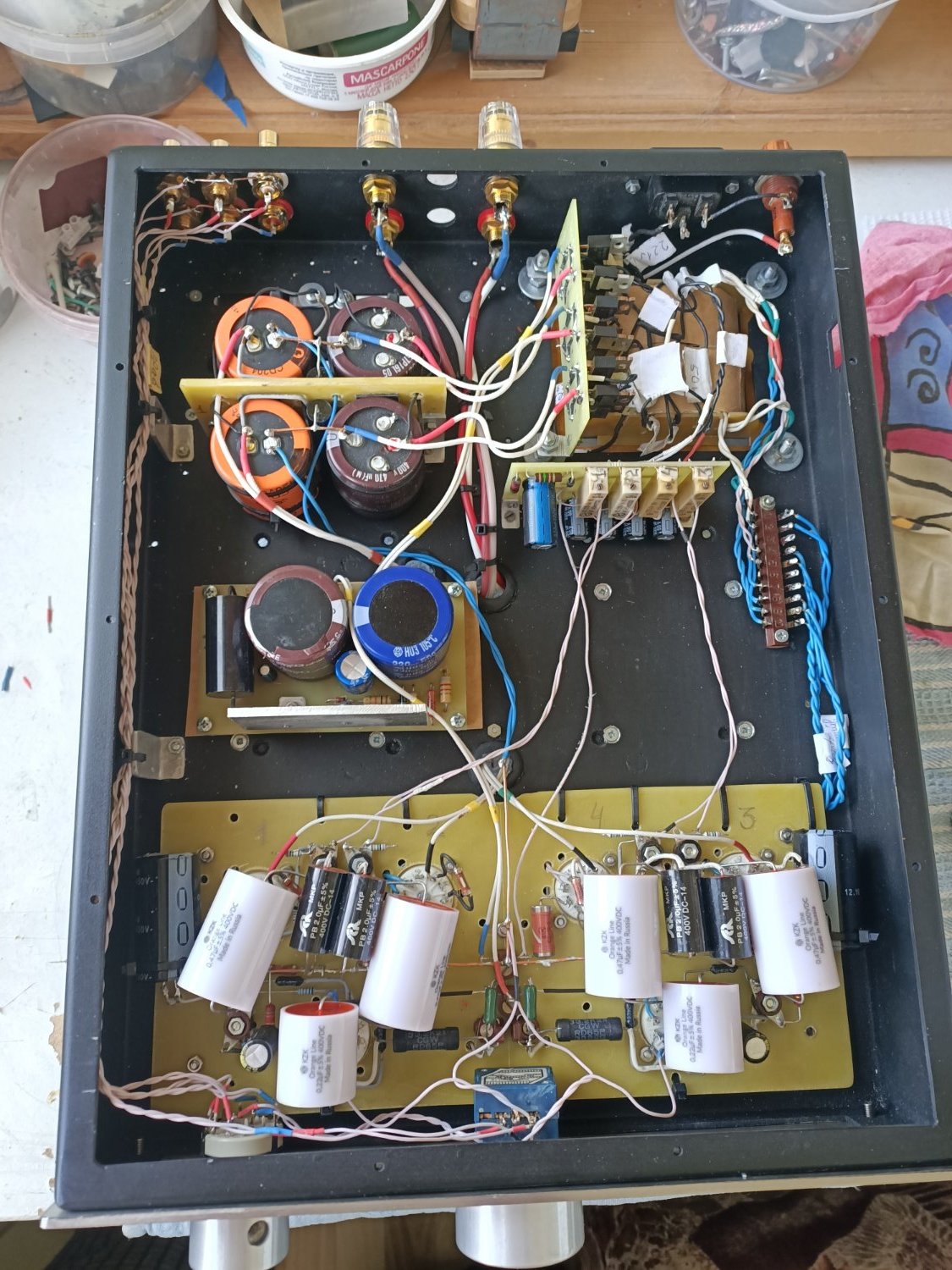

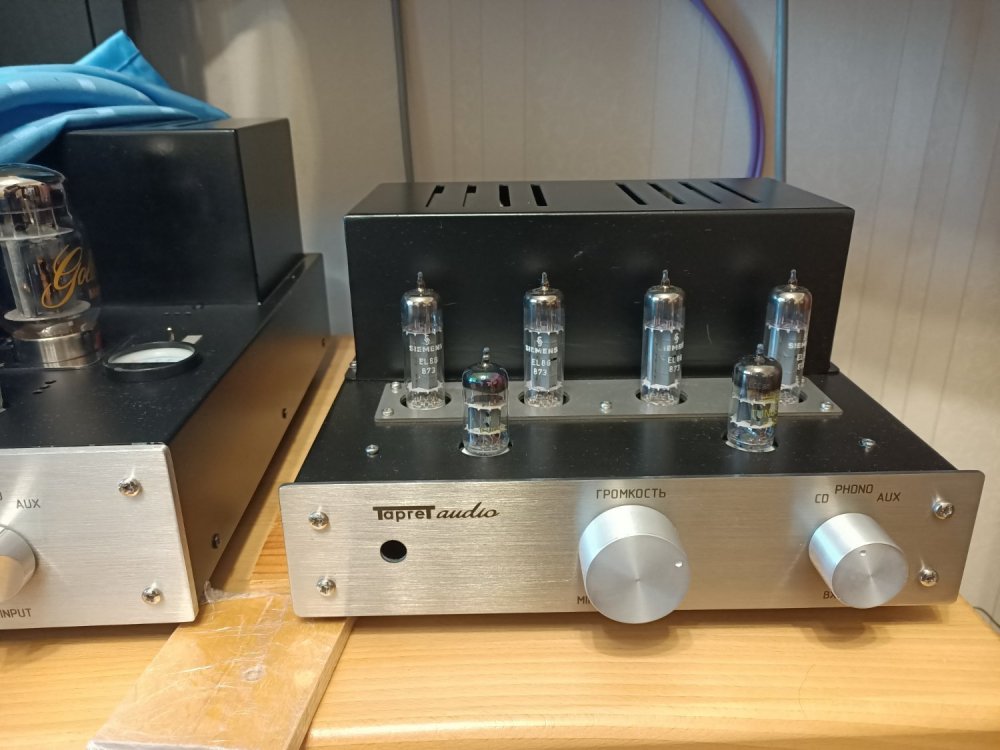

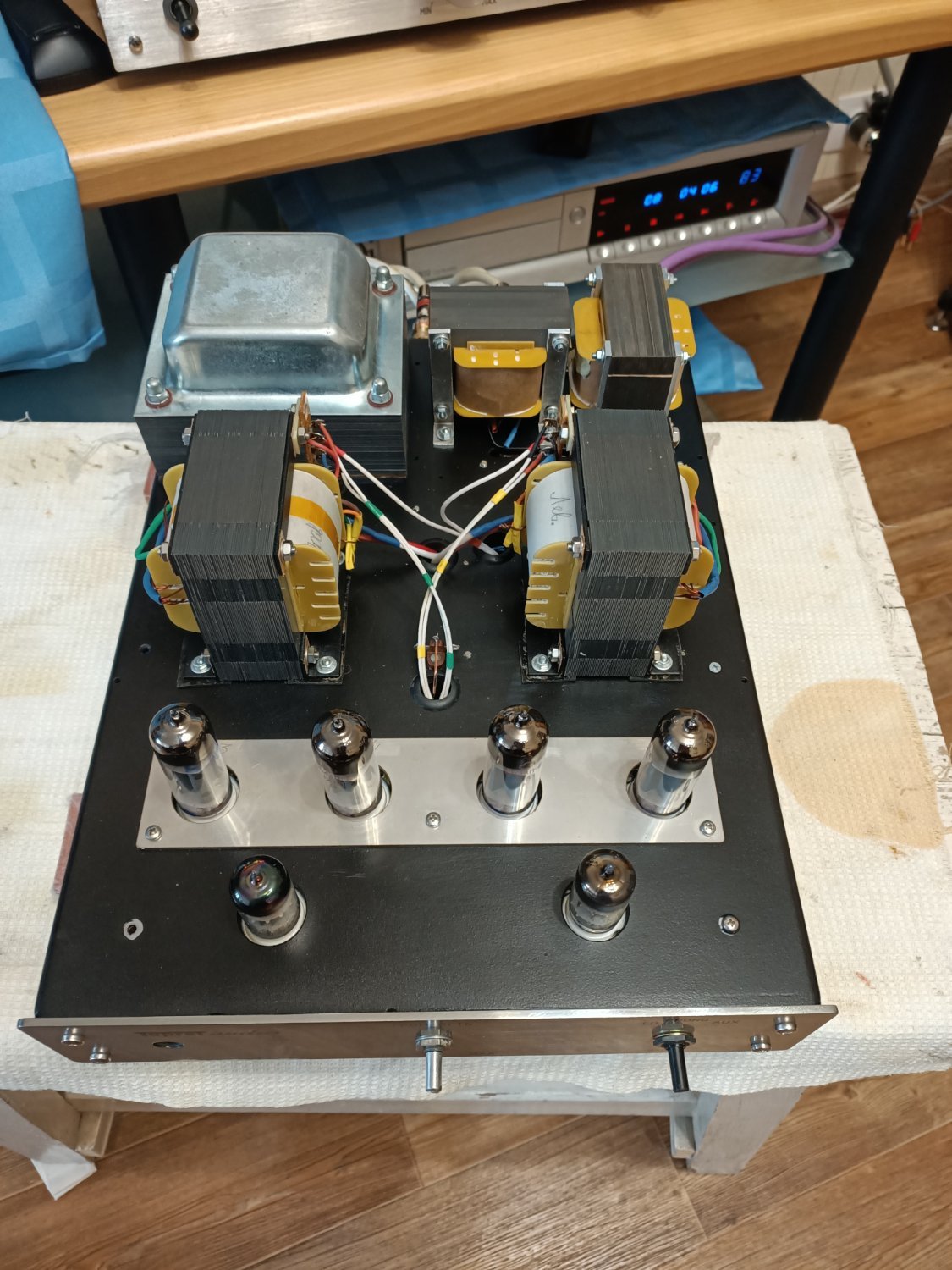

Макет разобран. Всё перенесено в корпус с заменой деталей на более "благородные. Вых. лампы 6П18П





  • Like (+1) 4
  • 3 weeks later...
Posted

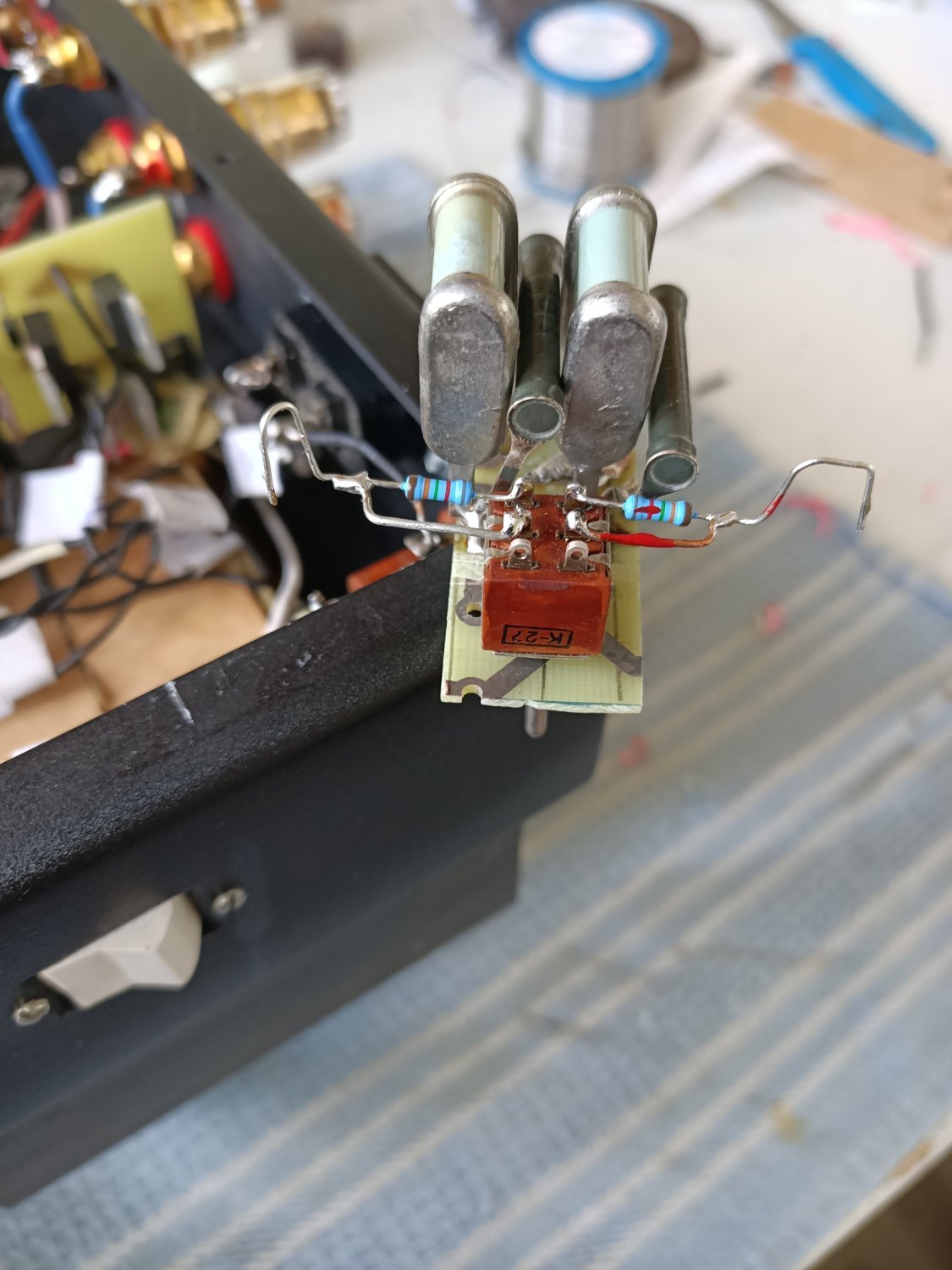

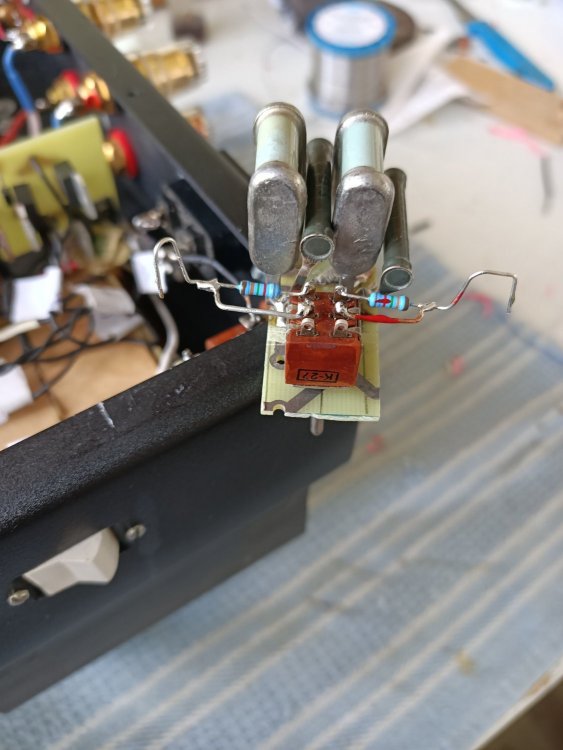

Произошла у меня небольшая заминка с монтажем ООС, сделал отключаемую на тумблере, но при контрольном прослушивании один канал играл громче другого. Подключил ослика и быстро выяснил, что старый советский тумблер 81г. подвел, одна пара замыкалась раз через три. Недельное ожидание и у меня новые, но 83г. Все собрал подключил - отлично. На осциллограмме  хорошо видно, что -6Дб ООС передний фронт меандра 5 кГц делает более вертикальным.

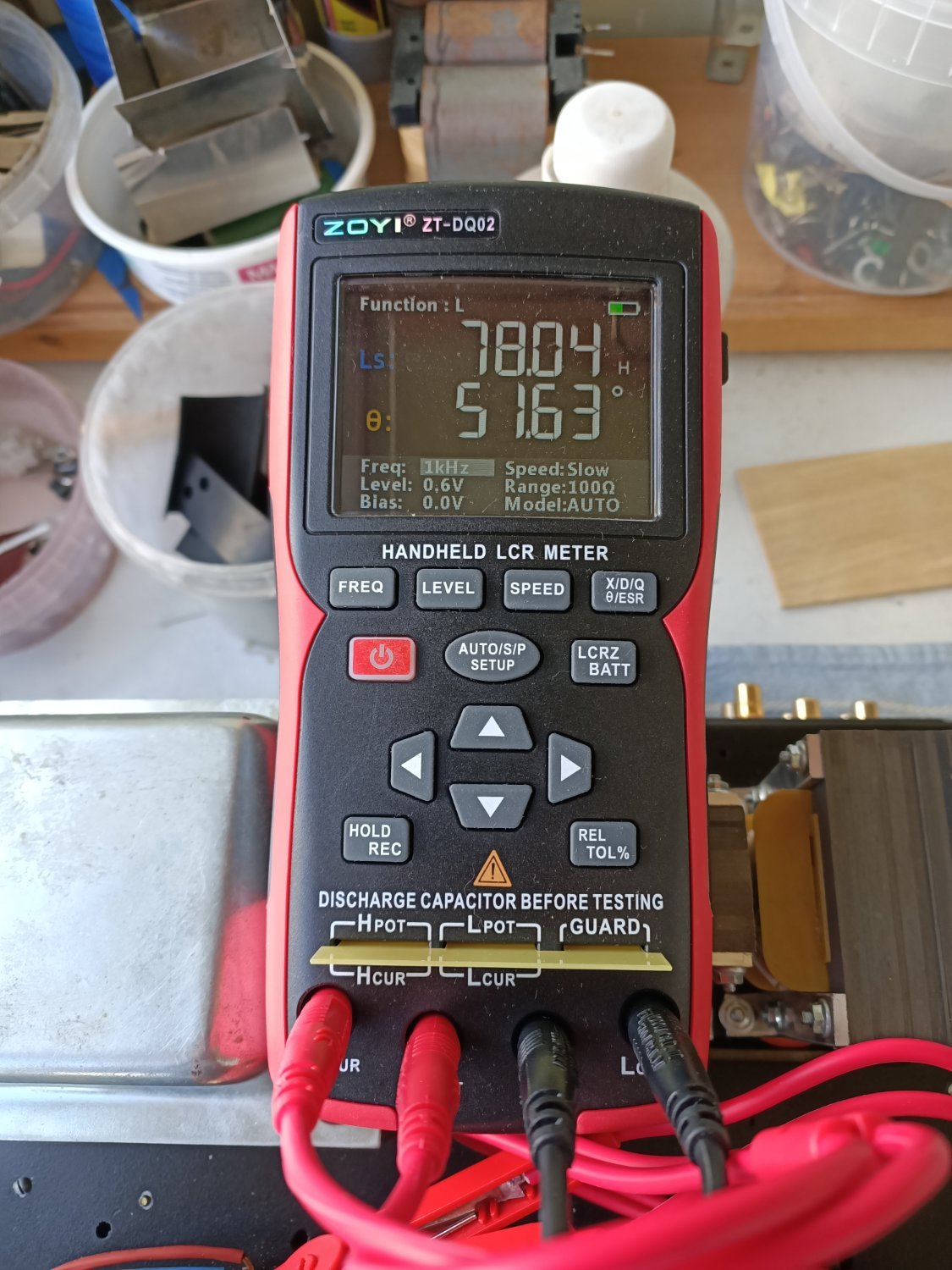

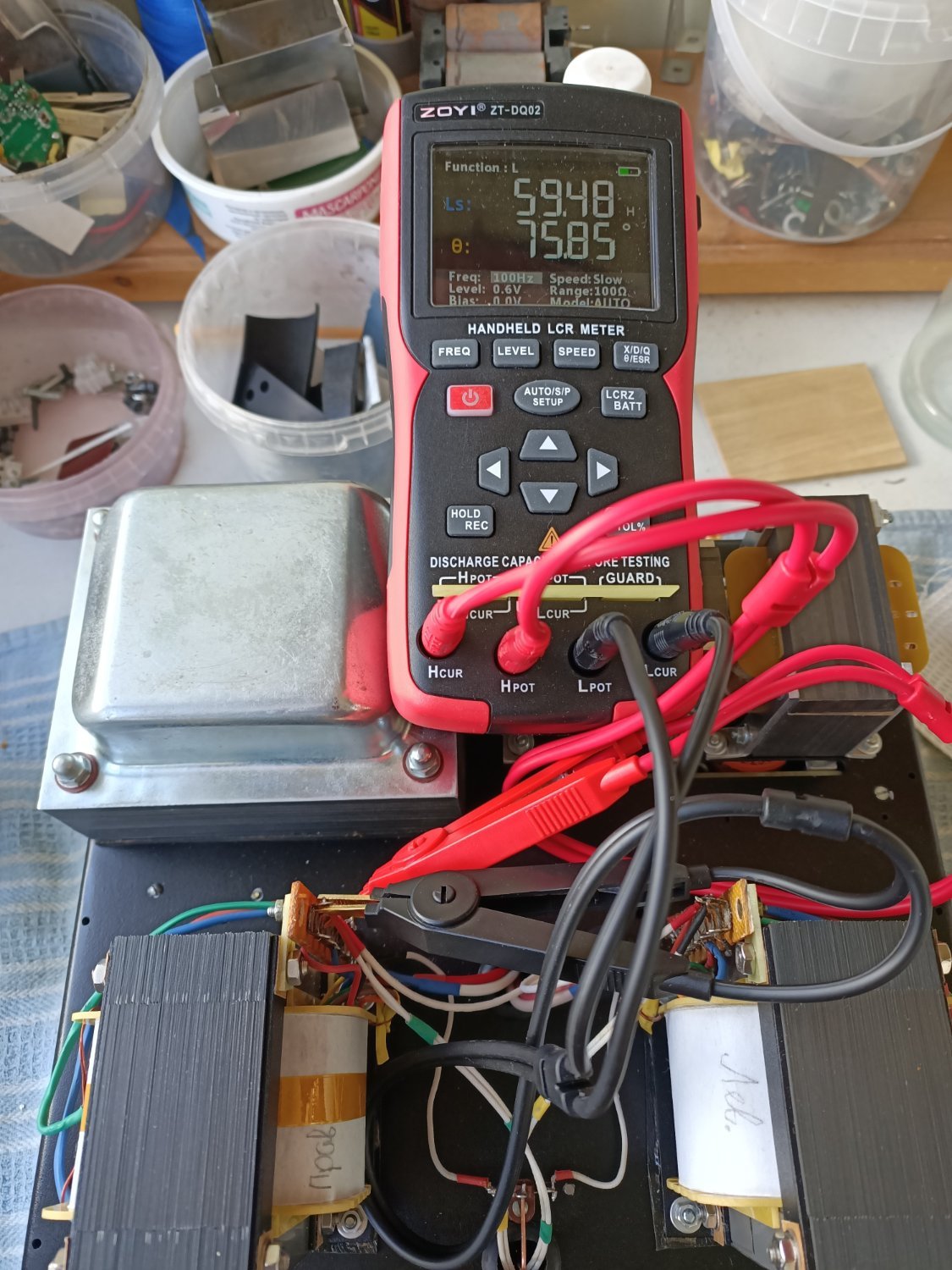

Измерил новым прибором индуктивность вых. трансформаторов, правда они уже были  подключены в усилитель на частоте 1 кгц и 100 кгц.

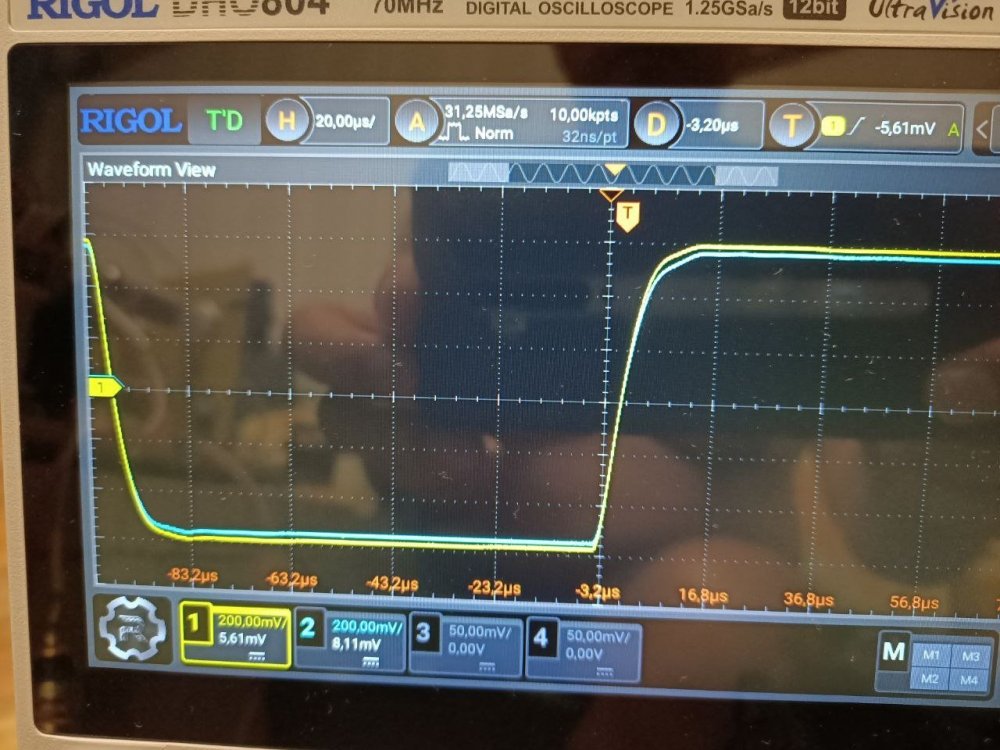

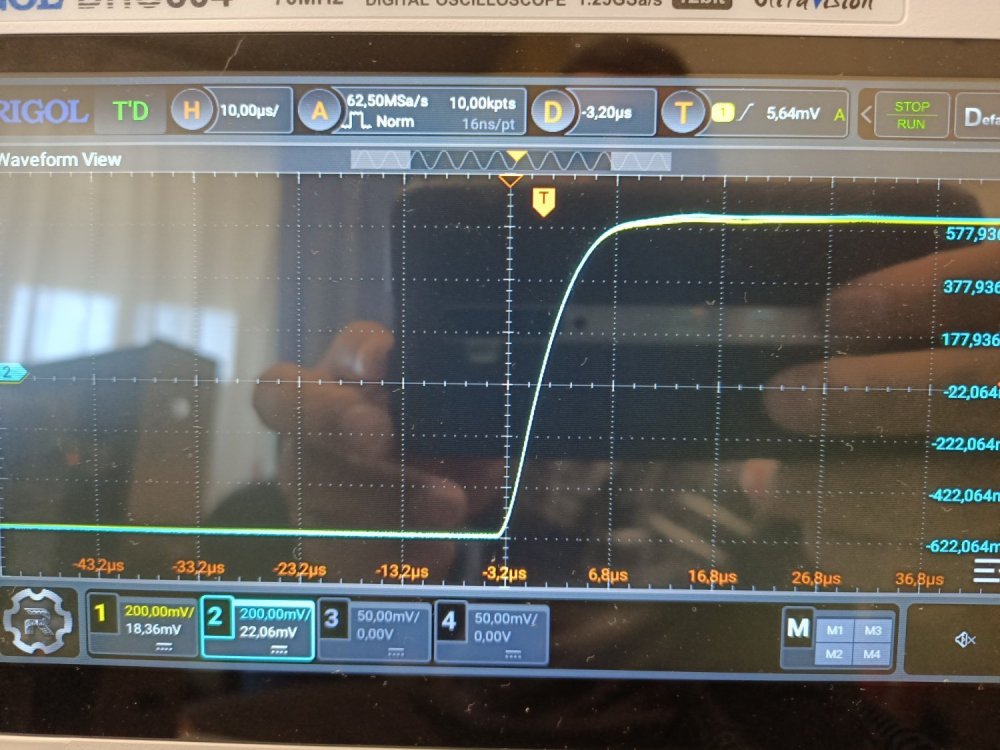

без ООС 25.04.26.jpg

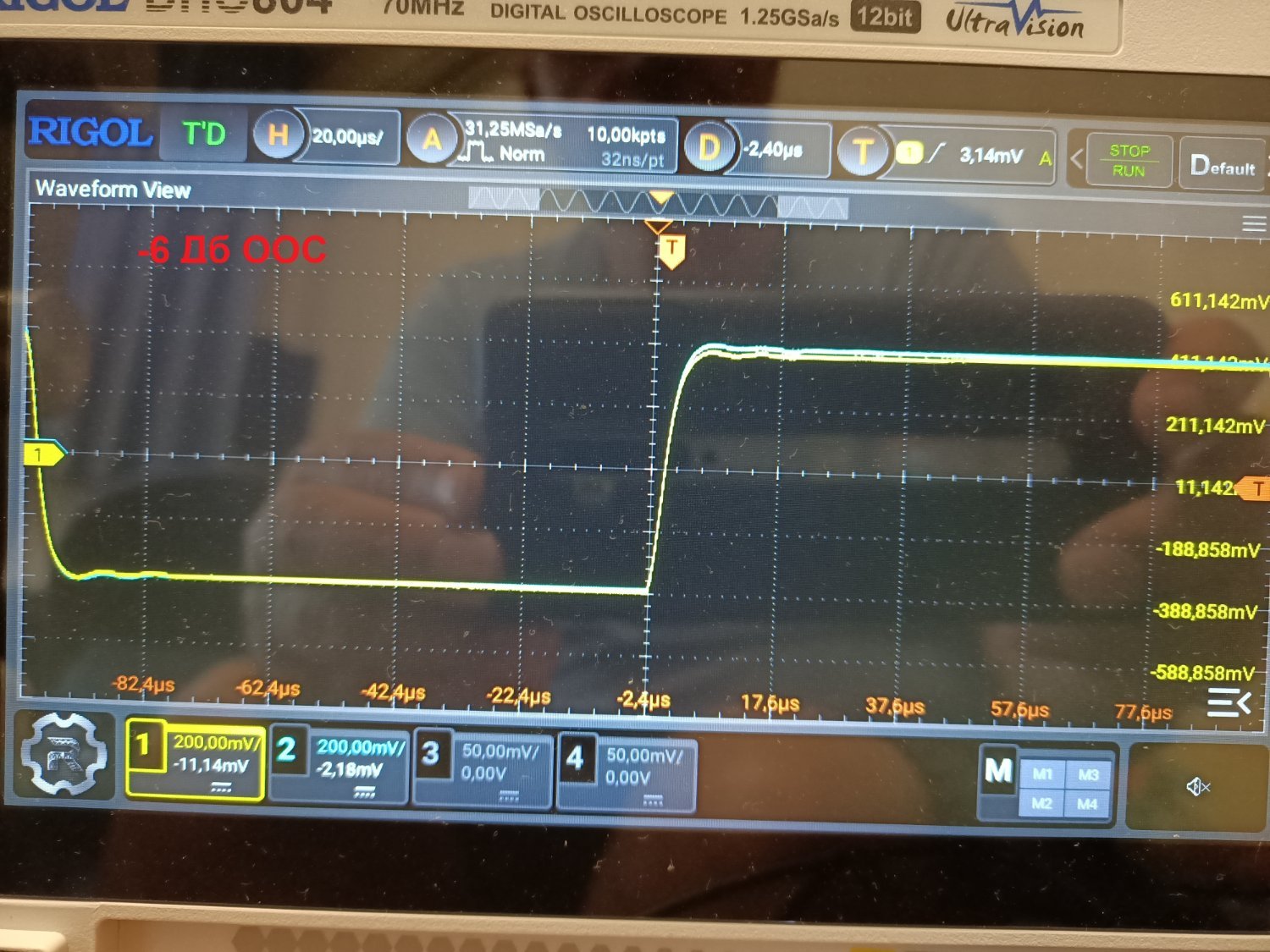

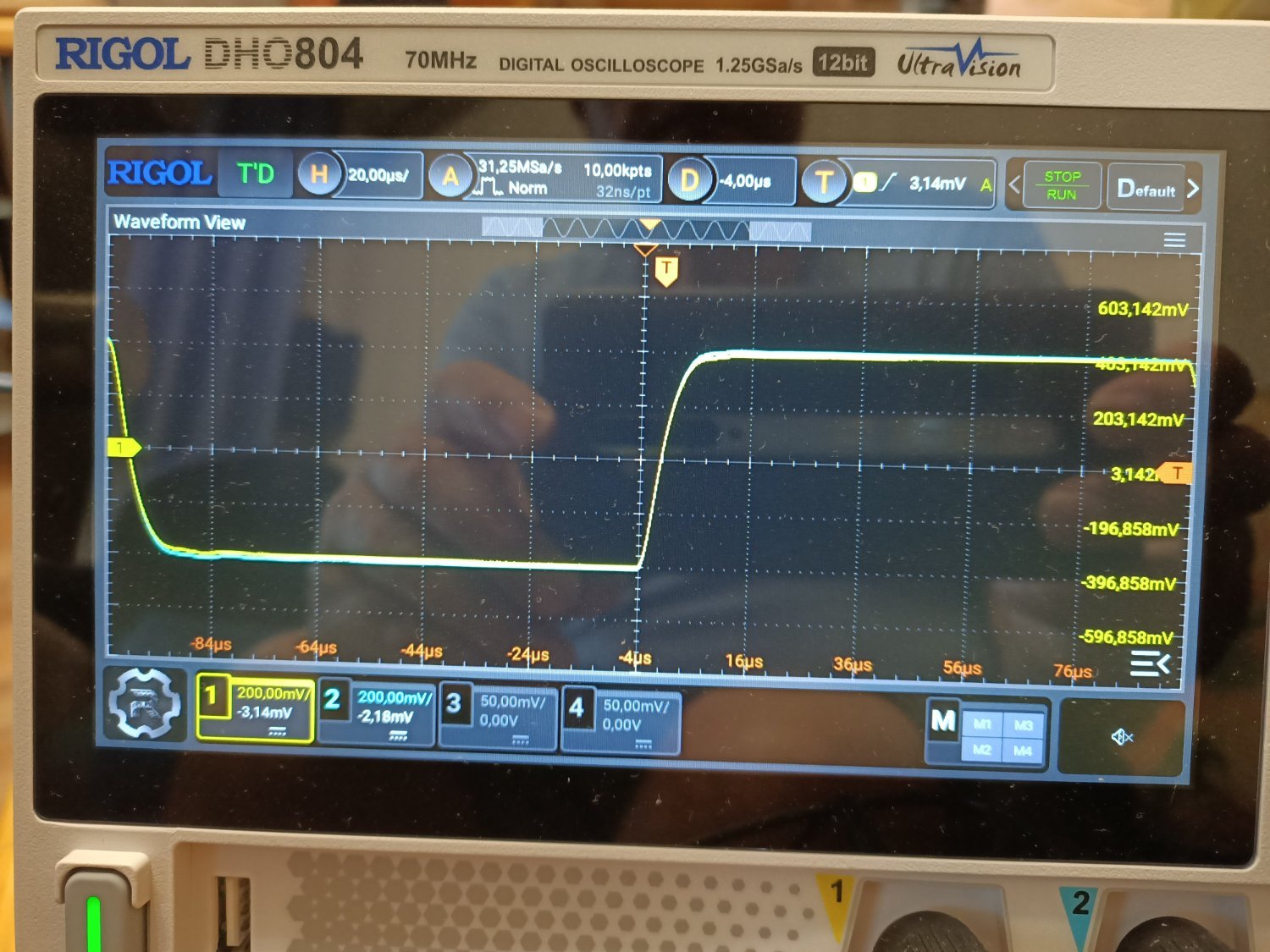

-6 Дб ООС 25.04.26.jpg

Вых. тр-р..jpg

Вых. тр-р.jpg

  • Like (+1) 1
