Recommended Posts

Posted

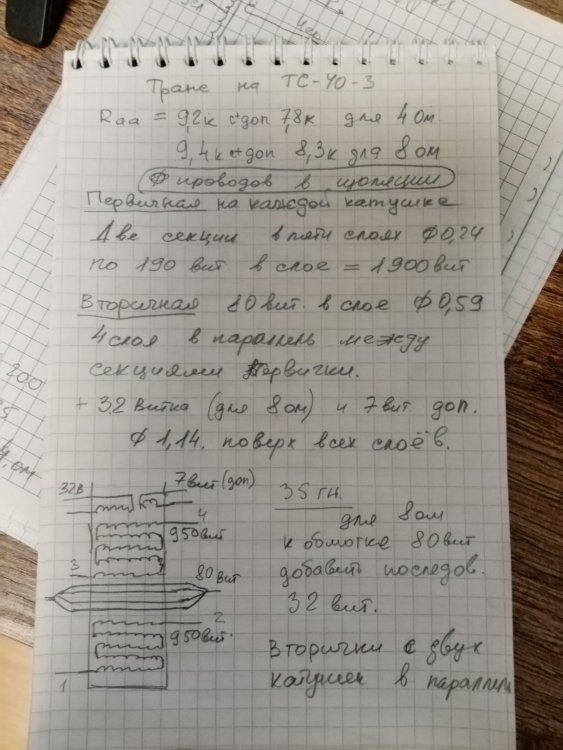

Не, Raa поменьше, трансформаторы намотаны так. Если вводить еще регулировку по второй сетке то это уже не по Баксандаллу.



IMG_20250108_205632.jpg.09947a50db89b49cefea58a3a35b74ca.thumb.jpg.e26e6ea166a74bc08895e15665459523.jpg

Схему планирую такую, только в пентоде. Все по простому.


Монтаж будет навесной, так что можно попробовать разные вариации.



Posted

Не знаю, как насчет Баксандалла, а вот Большова, из Радио года эдак 62 +/-, где подряд несколько схем,оптом, сильно напоминает.

"Если бы директором был я... " (С), то взял бы схему с другой картинки в этой же статье.

Posted
1 час назад, Xрюн222 сказал:

Большова, из Радио года эдак 62

Это Лабутин, Радио 1958. Делал пионером. Если непременно
на 6н2п, Эстония 3М оставила наилучшее впечатление.


Posted

Все эти схемы мало чем отличаются, добавить-убавить пару элементов, поменять номинал не проблема.

Делаю корпус. Стандартный мой вариант: передняя и задняя панель из профильной трубы 40х20 1,5мм. Боковинки: бруски 40х20 из бука.

IMG_20250312_202431.thumb.jpg.989c8ae26d58ce162ee3b53fe7b64ee3.jpg  IMG_20250313_161137.thumb.jpg.4e64f408ecf9944cf8b8e1fa8d2e8eca.jpg  IMG_20250315_145546.thumb.jpg.726804b31c9c96debc945a2a63356269.jpg

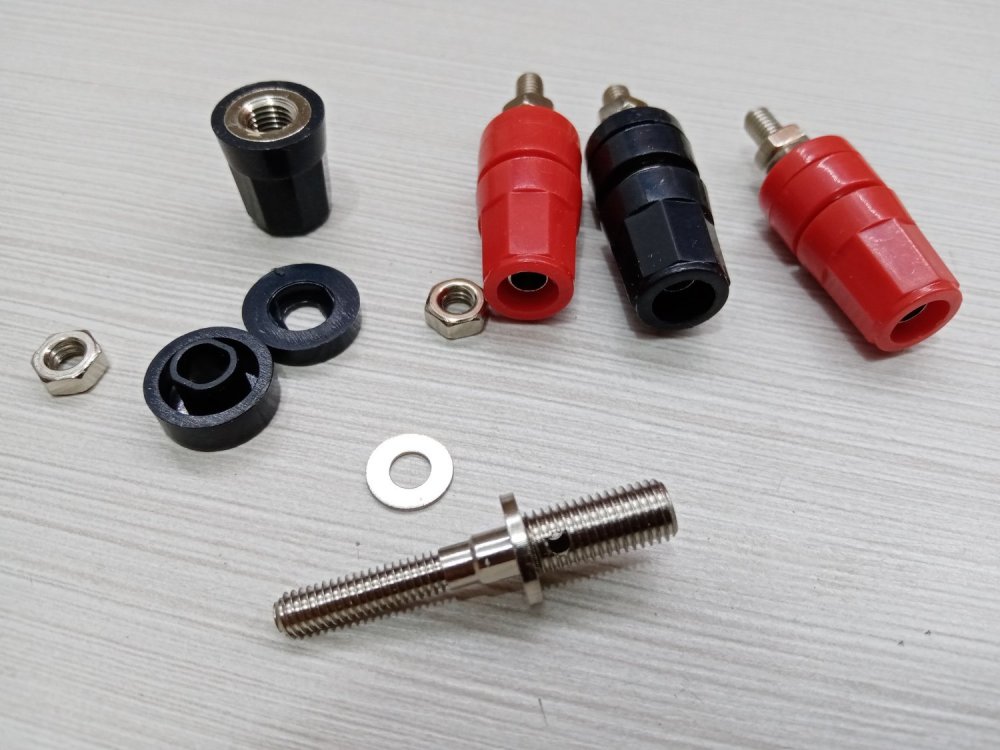

Выходные терминалы недавно приобрел тут. Реально латунь, хорошее качество за свою цену.Рекомендую.

https://aliexpress.ru/item/1005003038152947.html?spm=a2g2w.orderdetail.0.0.2fe24aa6hjm2fh&sku_id=12000023378082918








  • Like (+1) 4
Posted

Ну да, как вариант... А также Беларусь 62 какая нибудь, Люкс и сестра его Дружба, и тп

Но именно от Баксандалла схема и исполнение таки от всех других многочисленных имеют малозаметные, на первый взгляд, но, тем не менее, относительно важные отличия.

Но в подавляющем большинстве случаев достаточно (и оно и удобнее) тех, которые мало отличаются

Posted

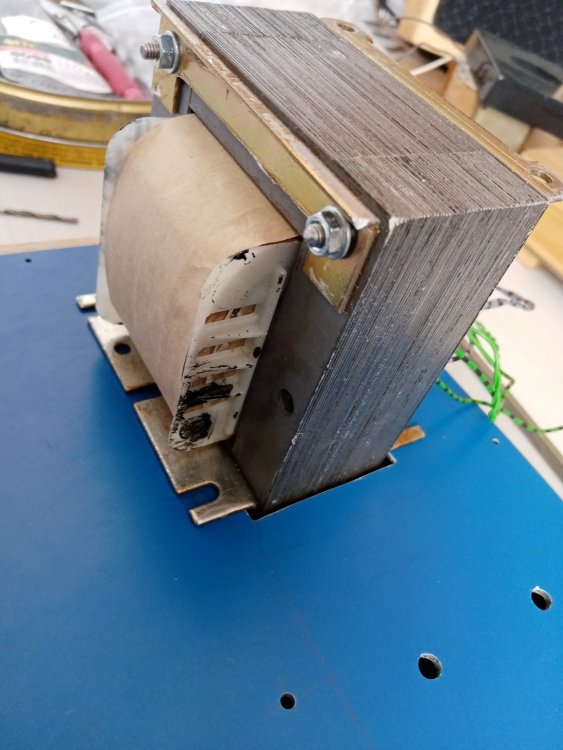

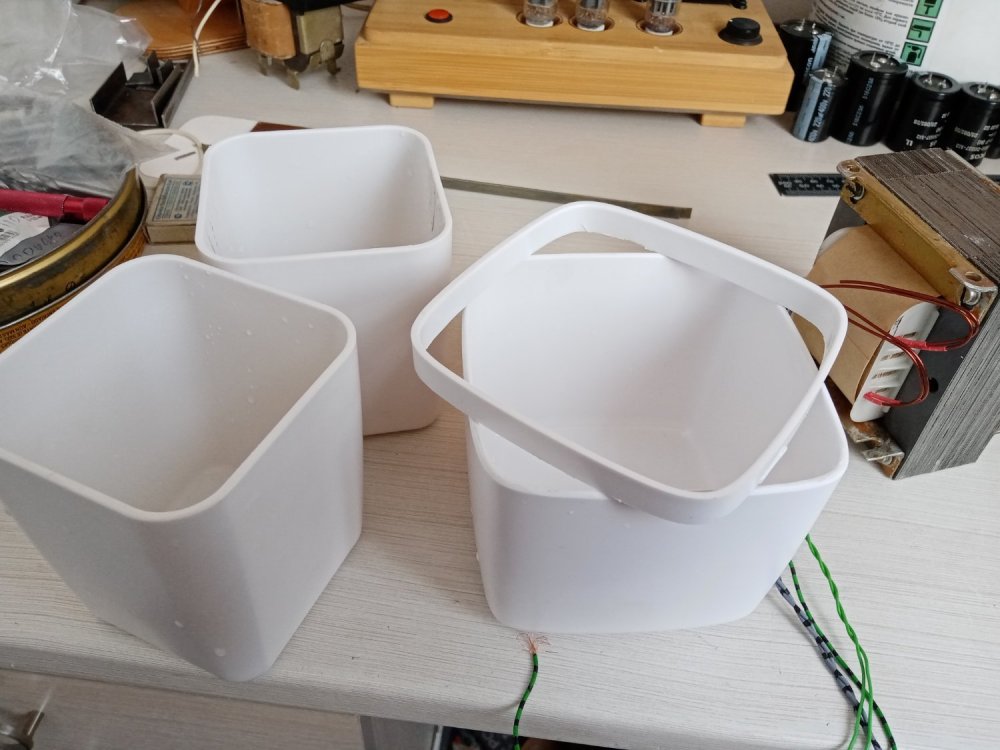

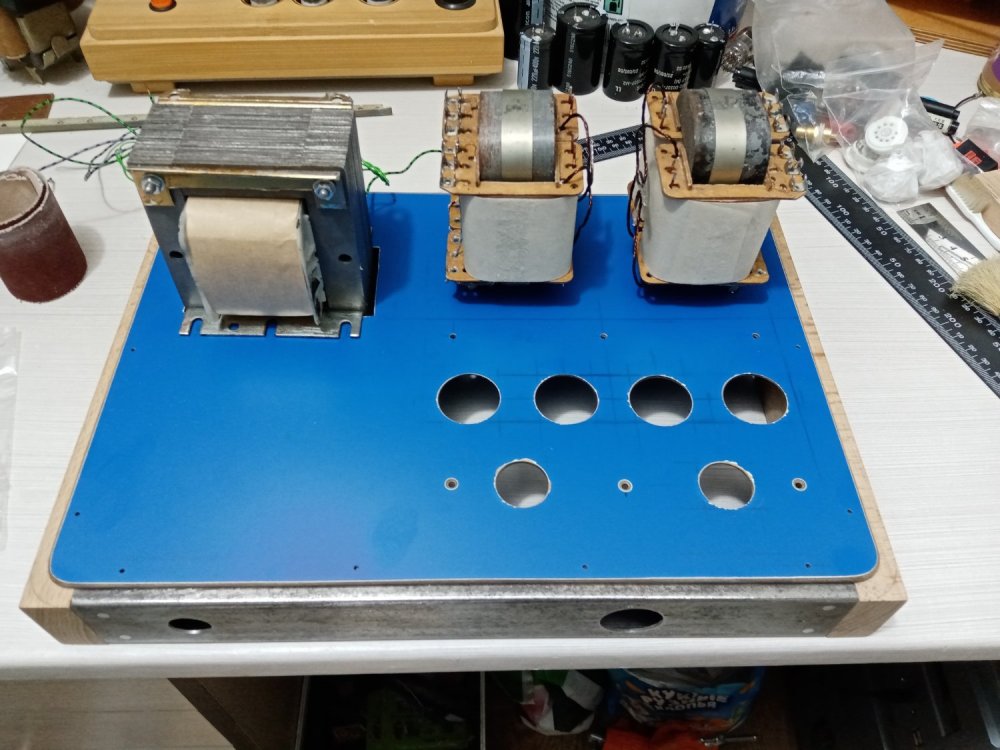

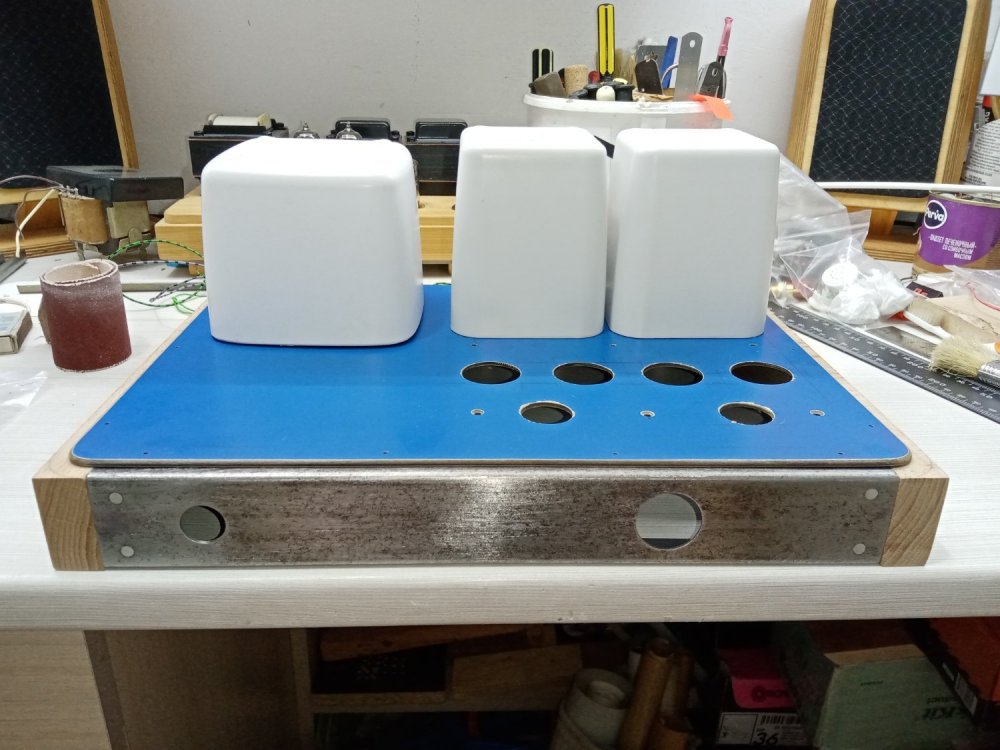

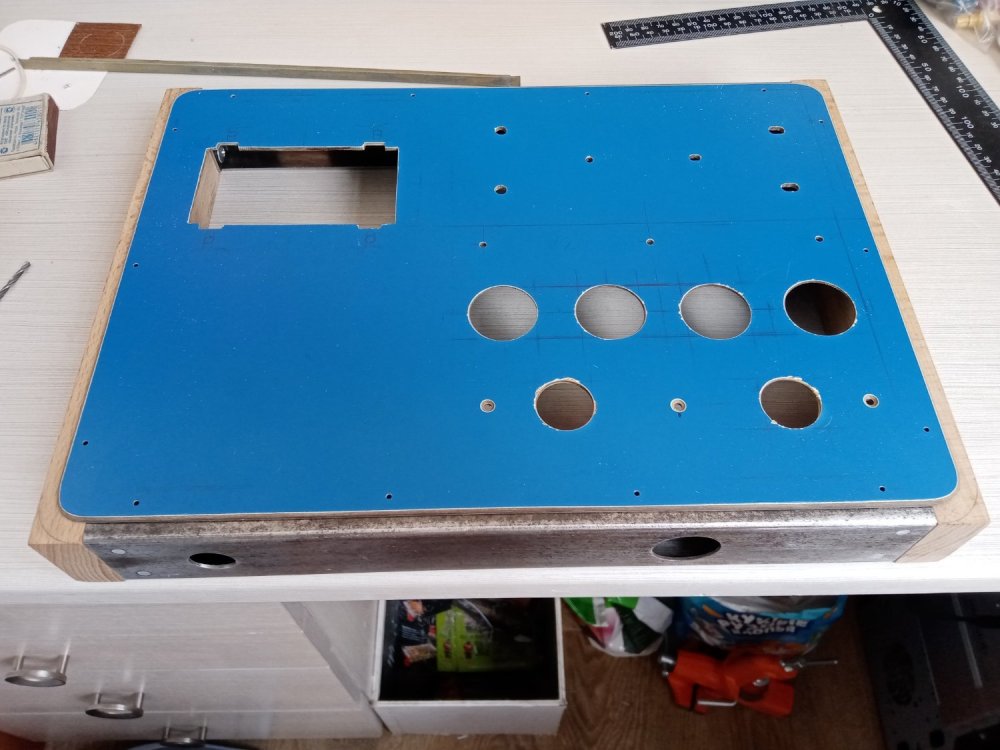

Верхняя и нижняя панель из гетинакса 3мм покрытого керамикой (белые сколы) и толстым слоем краски(синяя). Т.к. баночка для закрывания силового трансформатора немного большевата, то углубил транс в панель и обрезал крышку по высоте.

IMG_20250315_145639.thumb.jpg.5744604ccb6c229280166dc91e7df31f.jpg  IMG_20250315_145708.thumb.jpg.b887f08510f41ed69b68f69e6191d041.jpg  IMG_20250315_145448.thumb.jpg.f82568f2feac9fcab773a5882ffc8f74.jpg



IMG_20250315_230149.thumb.jpg.9a0da0a608f5d4cc54bf37bf86476828.jpg  IMG_20250315_230710.thumb.jpg.917ca56cbdedc65d97ca650fd75b7689.jpg











  • Like (+1) 1
Posted

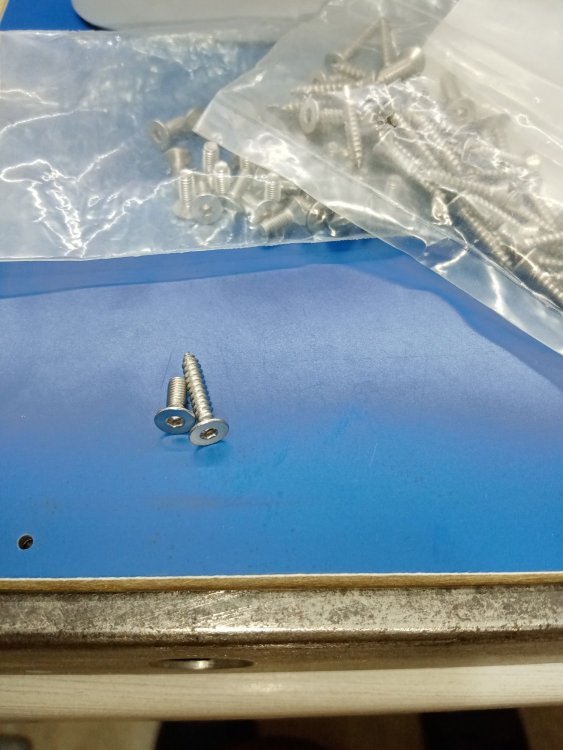

Верхняя панель будет крепиться: к деревянному бруску шурупами, а к металлу винтами. Головки у тех и других идентичны, чтобы все было стильно.






  • Like (+1) 1
Posted
55 минут назад, KUE сказал:



Делаю корпус. Стандартный мой вариант: передняя и задняя панель из профильной трубы 40х20 1,5мм. Боковинки: бруски 40х20 из бука.

IMG_20250312_202431.thumb.jpg.989c8ae26d58ce162ee3b53fe7b64ee3.jpg  IMG_20250313_161137.thumb.jpg.4e64f408ecf9944cf8b8e1fa8d2e8eca.jpg  IMG_20250315_145546.thumb.jpg.726804b31c9c96debc945a2a63356269.jpg











  Вот это правильное решение обвязки корпуса, противоположные стенки ящика должны быть изготовлены из одинаковых материалов.

Posted
В 15.03.2025 в 22:47, KUE сказал:

Не, Raa поменьше, трансформаторы намотаны так. Если вводить еще регулировку по второй сетке то это уже не по Баксандаллу.

9

IMG_20250108_205632.jpg.09947a50db89b49cefea58a3a35b74ca.thumb.jpg.e26e6ea166a74bc08895e15665459523.jpg

Схему планирую такую, только в пентоде. Все по простому.


Монтаж будет навесной, так что можно попробовать разные вариации.



Хорошее железо у Вас у ТС-40 попалось, раз удалось "вынуть из него" 35Гн. Мне удалось только "выжать" 20Гн

Трансформаторы, я мотал очень похожие, с Ктр 46, для 4 ом.

Posted

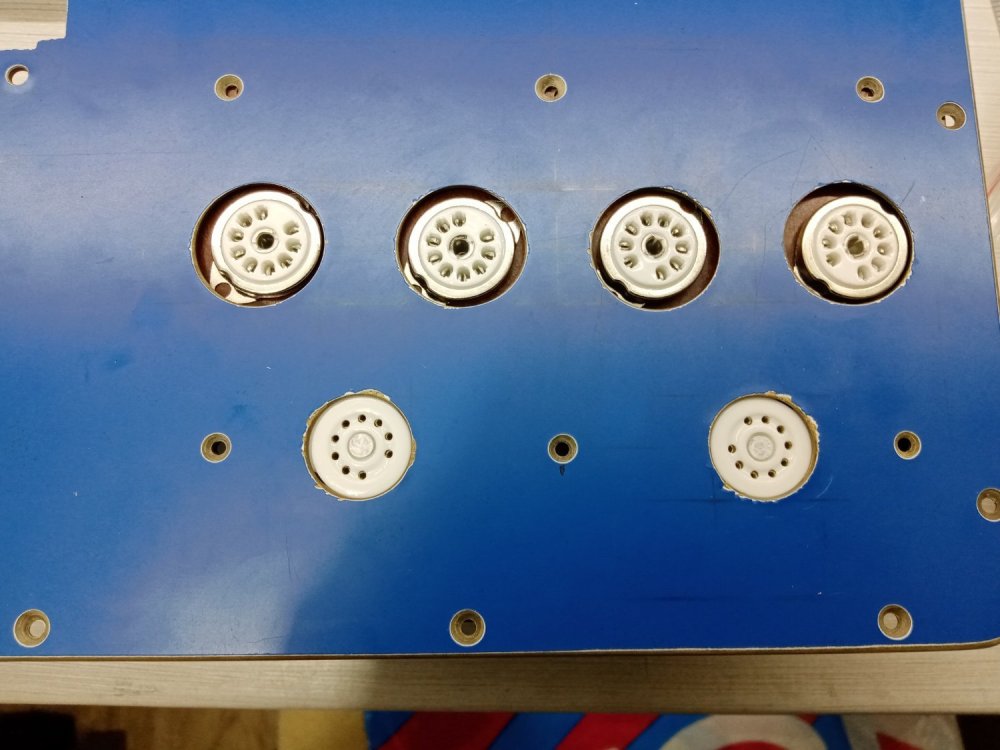

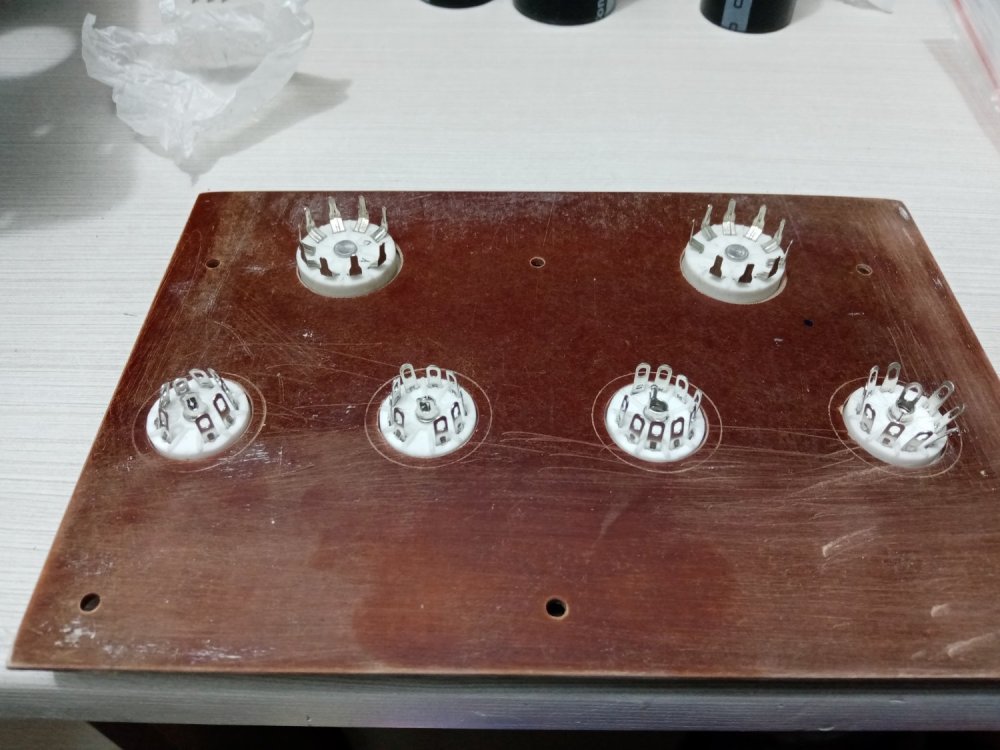

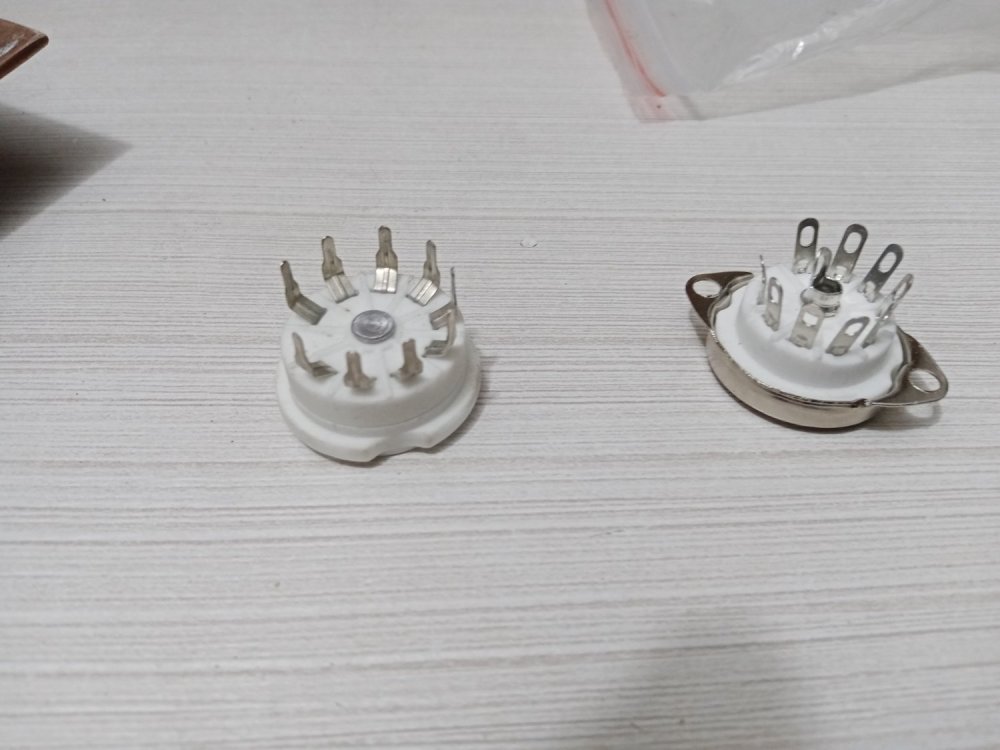

Делаю из того, что в "тумбочке". Там нашлись вот такие панельки. Т.к. монтаж планируется навесной, то с металлической обоймой для выходных ламп, а те,что под пайку (без обоймы) для фазоинверторных ламп, они не сильно нагреваются. Закреплю между верхней панелью и монтажной.

IMG_20250318_210509.thumb.jpg.8353cc7fe5b6f76c0d2c5f609166c38d.jpg  IMG_20250318_210403.thumb.jpg.9408c1b56780df4678203027900b6dc8.jpg

На монтажной плате сделаю необходимое количество монтажных лепестков с запасом, чтобы можно было делать вариации схемы.


Процесс постройки замедлился. Сломался телек, 17 лет как новенький работал, а тут не включился. Дежурка пропала. Ремонтирую. Сломался тостер. В телефоне батарея опухла. Ремонтирую.







Posted
2 часа назад, CHEL_EV сказал:

Хорошее железо у Вас у ТС-40 попалось, раз удалось "вынуть из него" 35Гн. Мне удалось только "выжать" 20Гн

Трансформаторы, я мотал очень похожие, с Ктр 46, для 4 ом.

Имхо, тут скорее вопрос чем и как измерялось, особенно двухтактные трансформаторы без явного зазора, прибором или от накальной обмотки или от совсем большого напряжения, будут разные результаты.

Posted

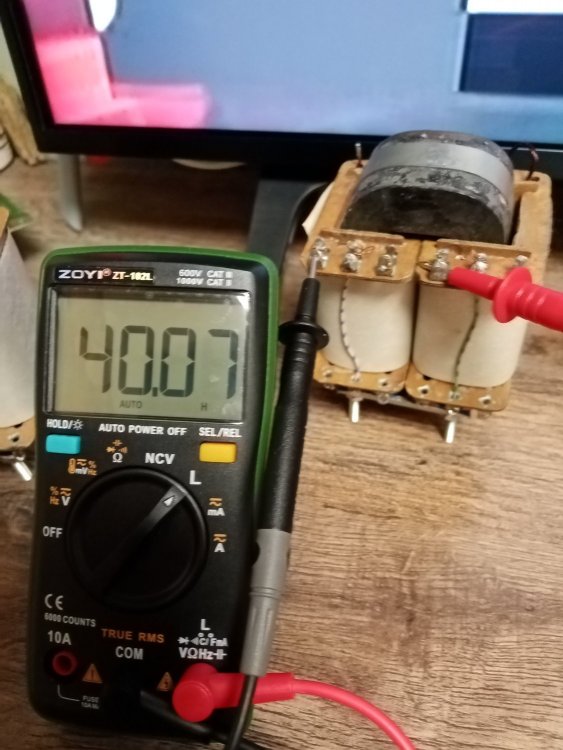

Для проверки на сколько врет прибор, мерил катушки с известной индуктивностью. Показывал в пределах погрешности.


  • Like (+1) 1
Posted
8 часов назад, Алексей сказал:

Имхо, тут скорее вопрос чем и как измерялось, особенно двухтактные трансформаторы без явного зазора, прибором или от накальной обмотки или от совсем большого напряжения, будут разные результаты.

В моём случае, тоже с прибором всё хорошо, так как был перепроверен. Прав KUE, железо всё разное. Найти надо ещё хорошее. Но зато, теперь я знаю, что на ТС-40 можно намотать нормальные  выходники начального уровня для PP усилителя. Звук, которые они выдавали, мне нравился. Играл он с 6П7С в PP. Сейчас буду пробовать эти трансы в SRPP с 6П6С, с перекомутацией Ктр.

  • Like (+1) 1
Posted
14 часов назад, Алексей сказал:

Имхо, тут скорее вопрос чем и как измерялось, особенно двухтактные трансформаторы без явного зазора

Без явного, тут качество реза и подгонки половин влияет, а не столько качество железа.

Posted

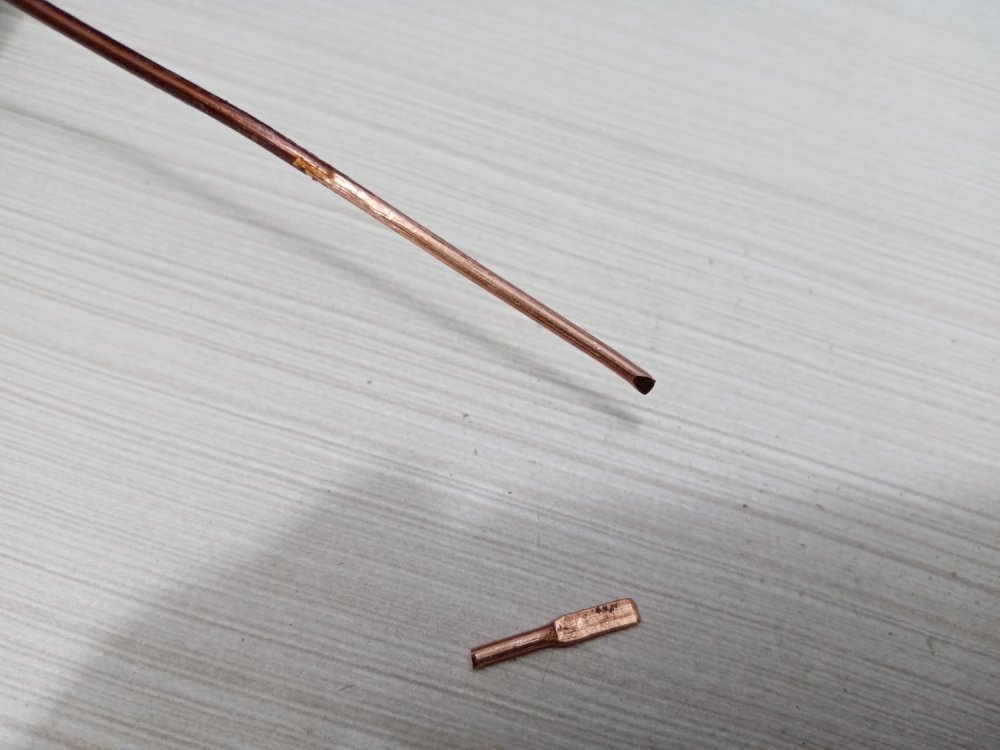

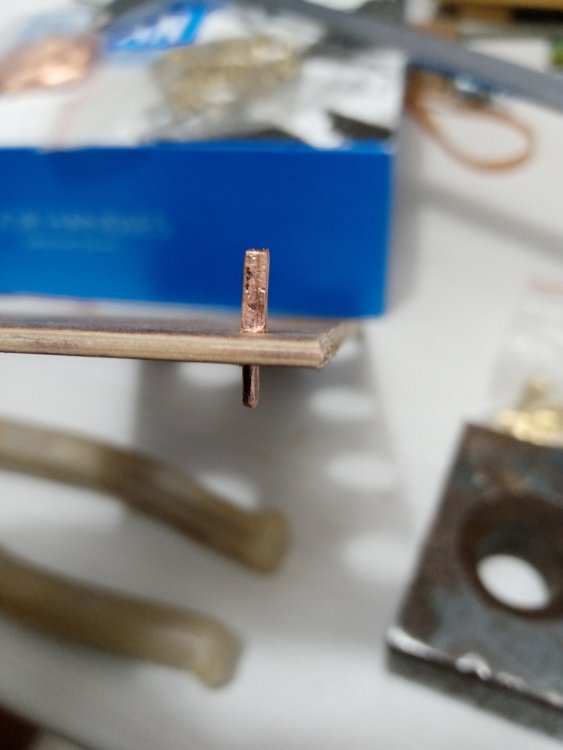

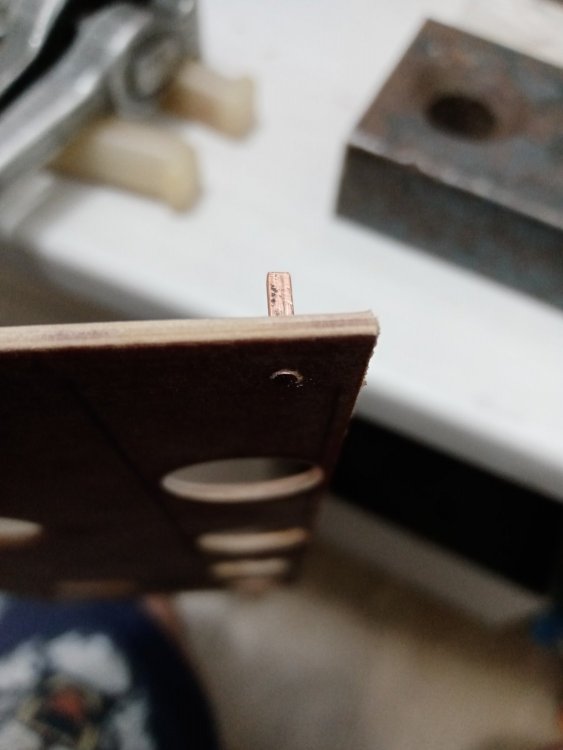

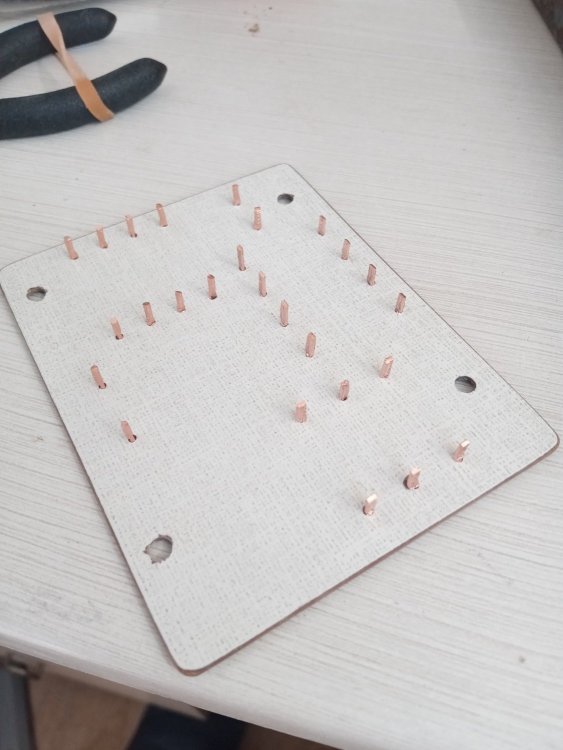

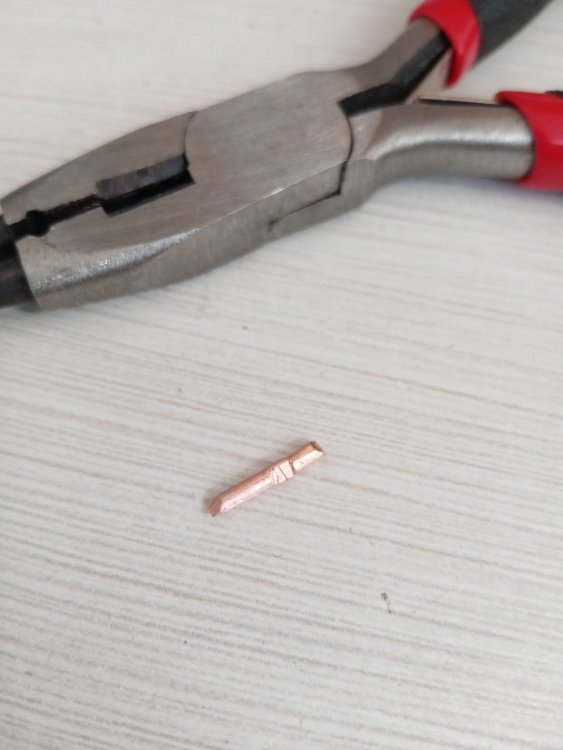

Не спеша продолжаю. Делал монтажные платы. Решил сначала сделать так: на гетинаксовой плате установить штырьки. Проволоку расплющить, плотно в отверстие вставить, расклепать.

IMG_20250320_182926.thumb.jpg.0140b1a9ae29503f759520d4b4975a8d.jpg  IMG_20250323_111658.thumb.jpg.1c5d085a91d3c0c87f68ed0003f575b3.jpg  IMG_20250320_183256.thumb.jpg.857d4a8c09b672fc4d0ee6b953a7b1cb.jpg  IMG_20250320_183503.thumb.jpg.1af8f47bfbc92d43d26dcc6f8a7f49fe.jpg

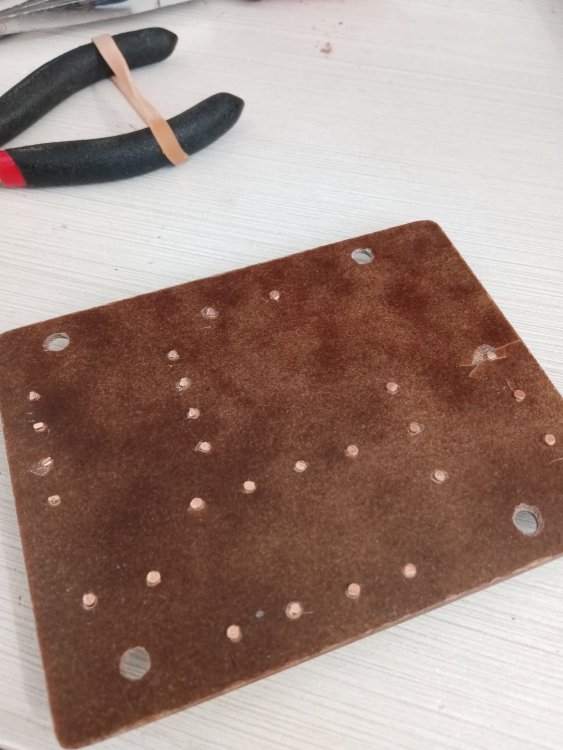

На маленькой плате получилось куча штырьков.При монтаже деталей получилось как-то жутко не красиво.

IMG_20250323_111724.thumb.jpg.2c8a94a6a05dd2ee0afd128cf1050d67.jpg  IMG_20250323_111744.thumb.jpg.7742aee752b67b6f4bf399d6a9660dab.jpg

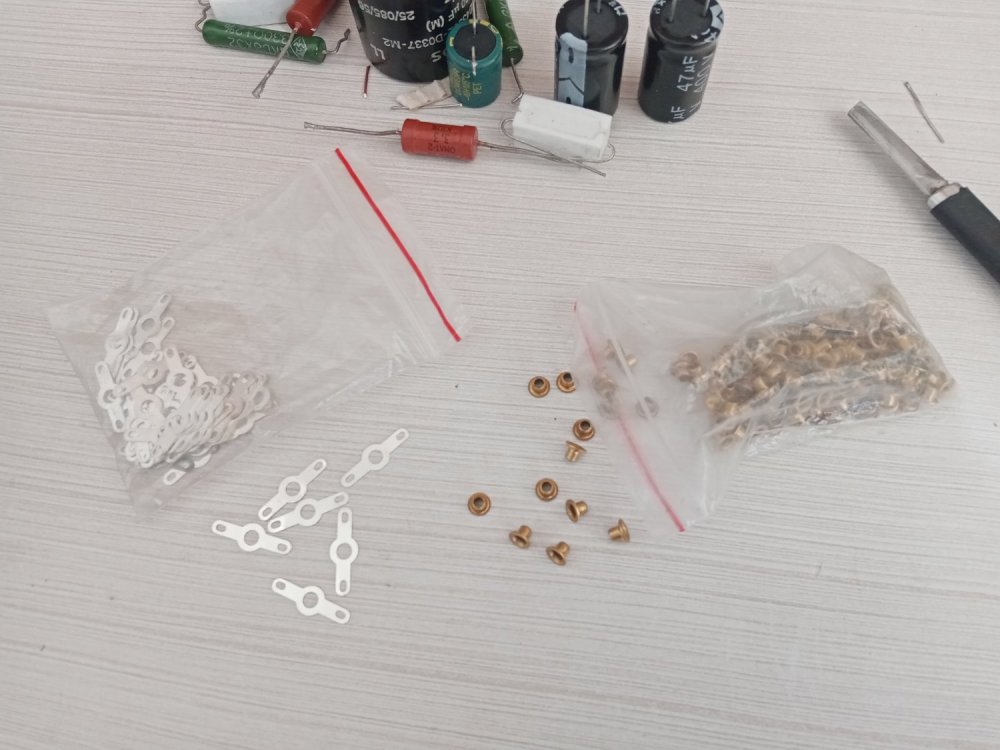

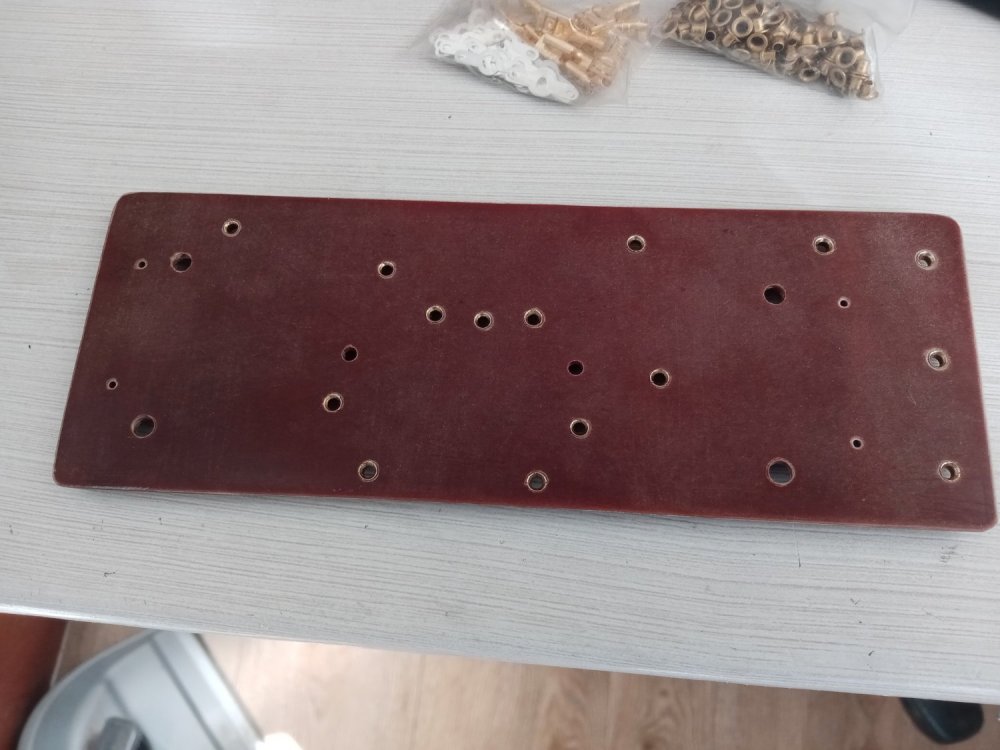

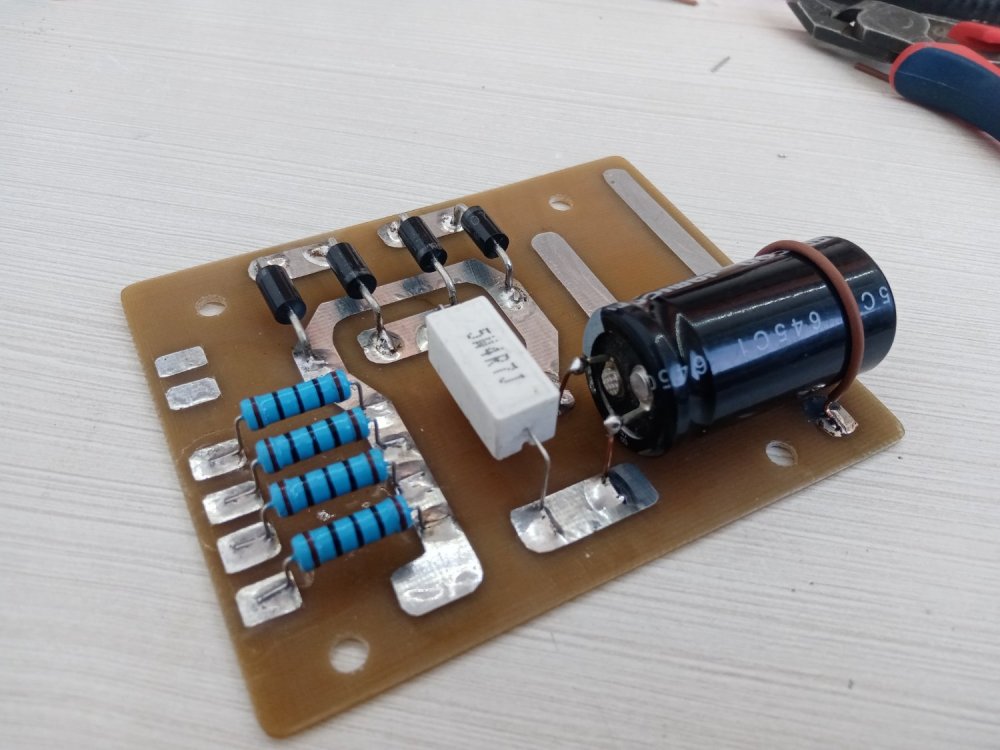

Решил сделать как обычно. Плата выпрямителя.

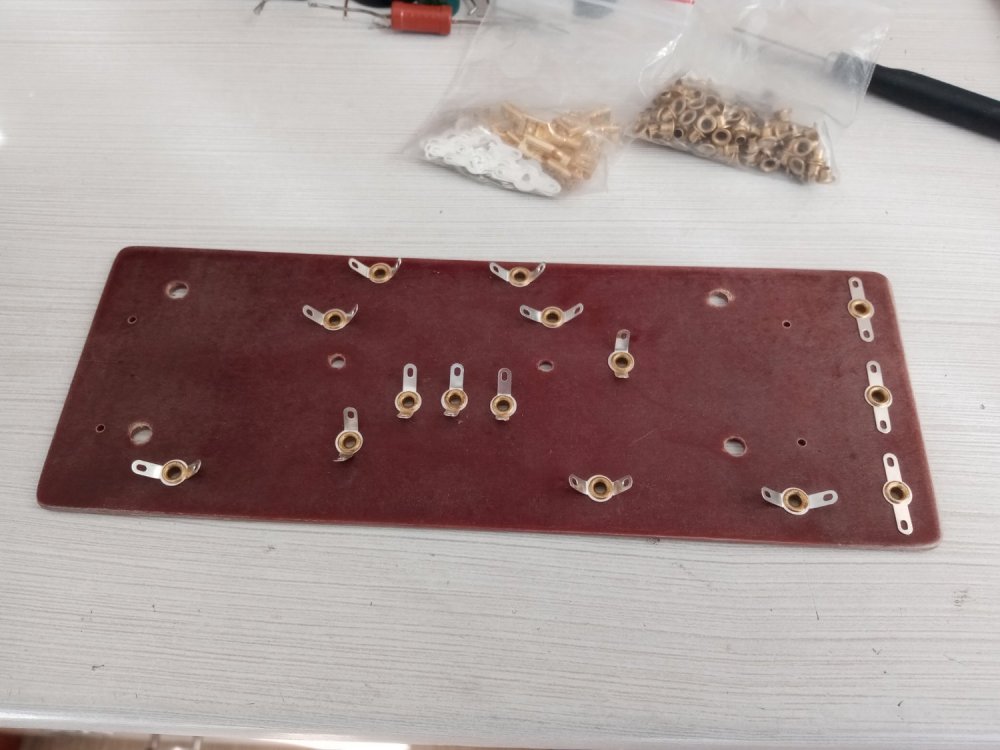

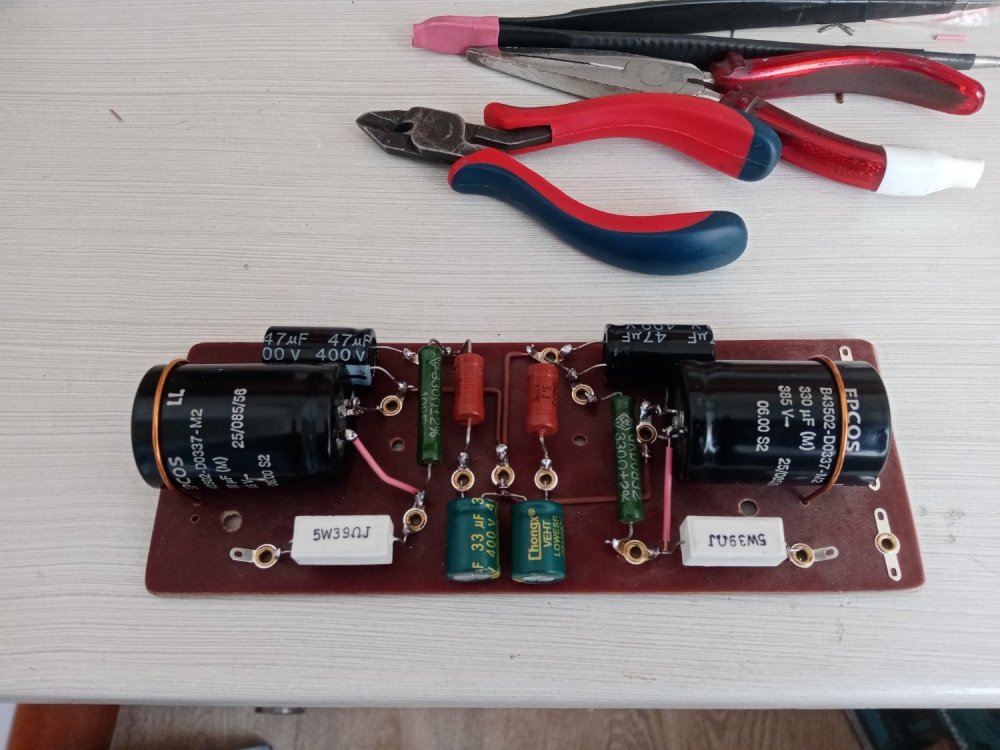

Плату фильтров сделал уже так.

IMG_20250325_121730.thumb.jpg.416ececddfd96643ebef3a47646e1c9a.jpg IMG_20250325_121834.thumb.jpg.845215936fa460465fbfbb0a896c16e9.jpg  IMG_20250325_121840.thumb.jpg.1a146edc9b116f7ec96cb04da12f6896.jpg

Итог:






  • Like (+1) 2
Posted
В 15.03.2025 в 22:32, Stan Marsh сказал:

Или такую, тоже в пентоде.

РР на 6П14П.jpg

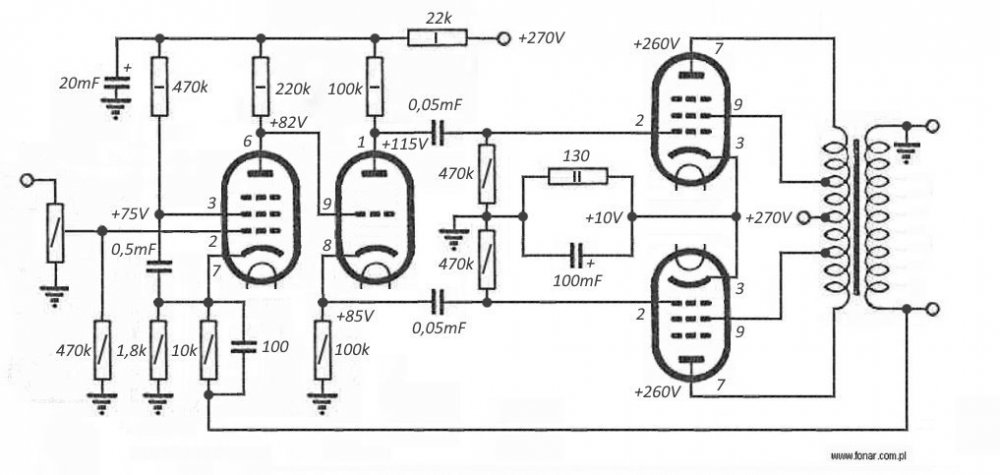

Или такую, где-то Иосифович показывал,.thumb.jpg.1221b6062c72d02957d29897799d3647.jpg польский вроде вариант

  • 5 months later...
Posted

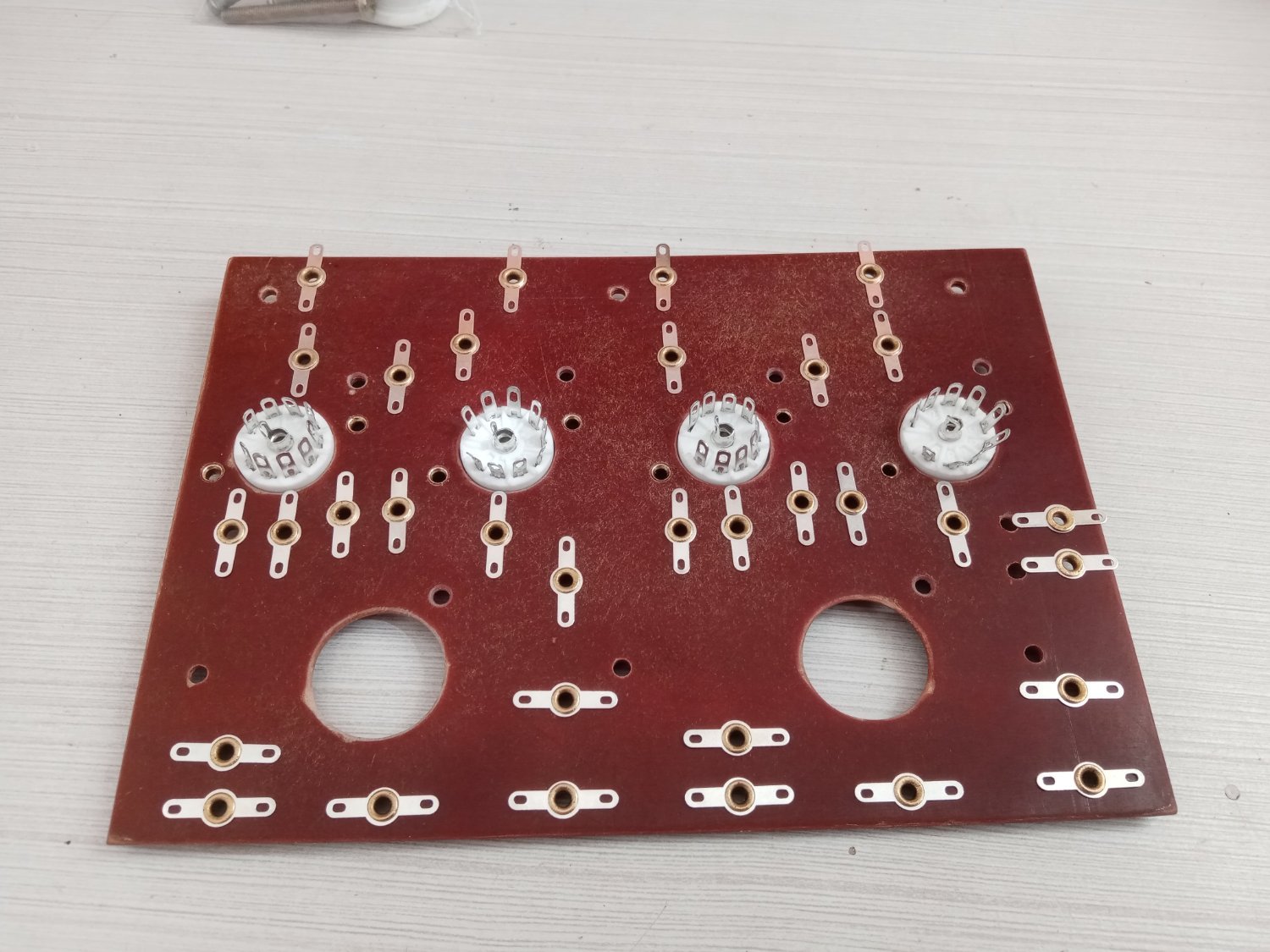

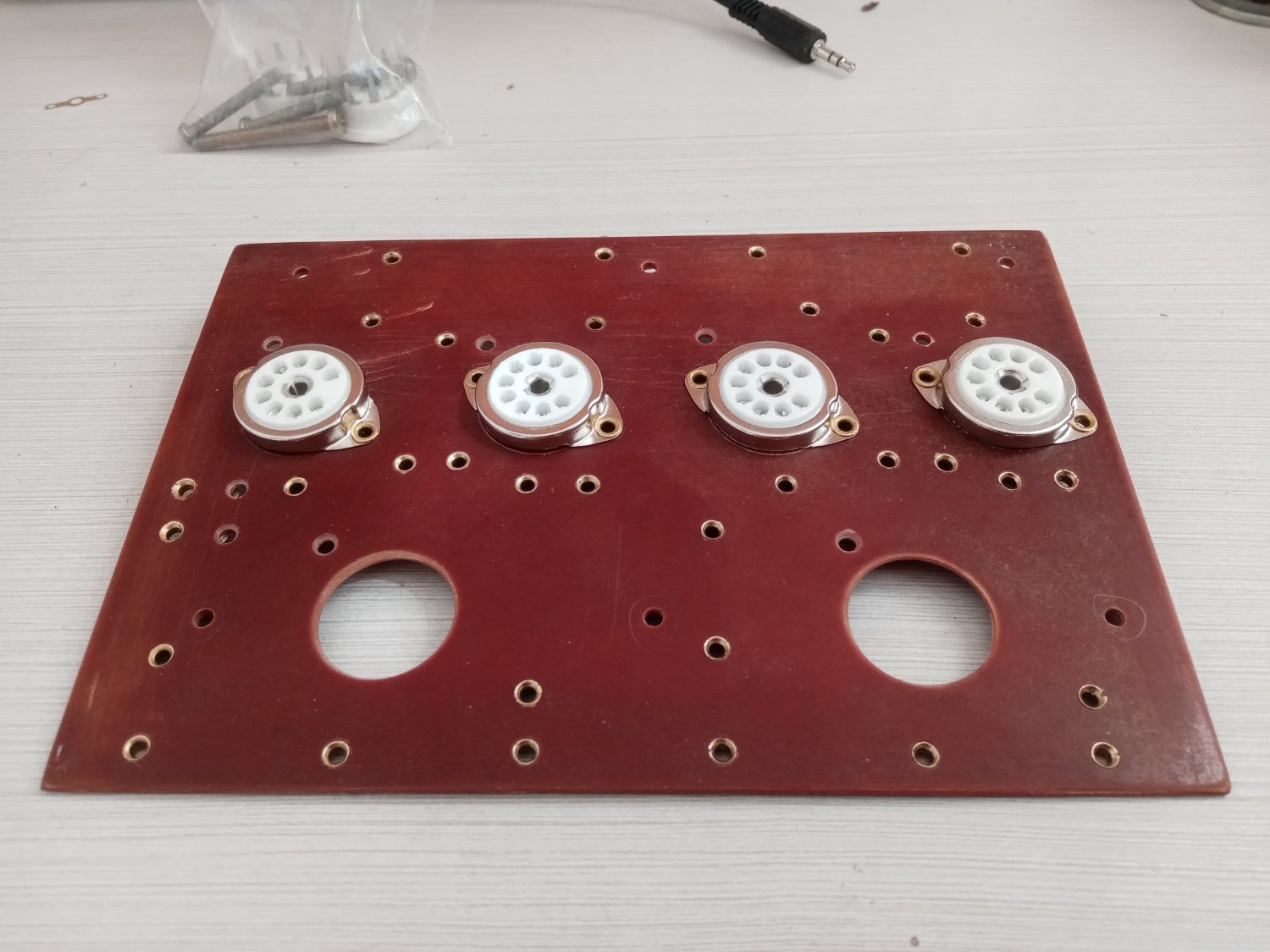

После затяжной апатии к ламповым делам, длившейся пять месяцев, вновь приступил к продолжению постройки усилителя. Изготовил монтажную плату.

IMG_20250828_105423.thumb.jpg.7509557c4745a7dd72ecbbeb38ec9a65.jpg  IMG_20250828_105433.thumb.jpg.d13d29171ad74fcfb92ca0127b47d1d9.jpg

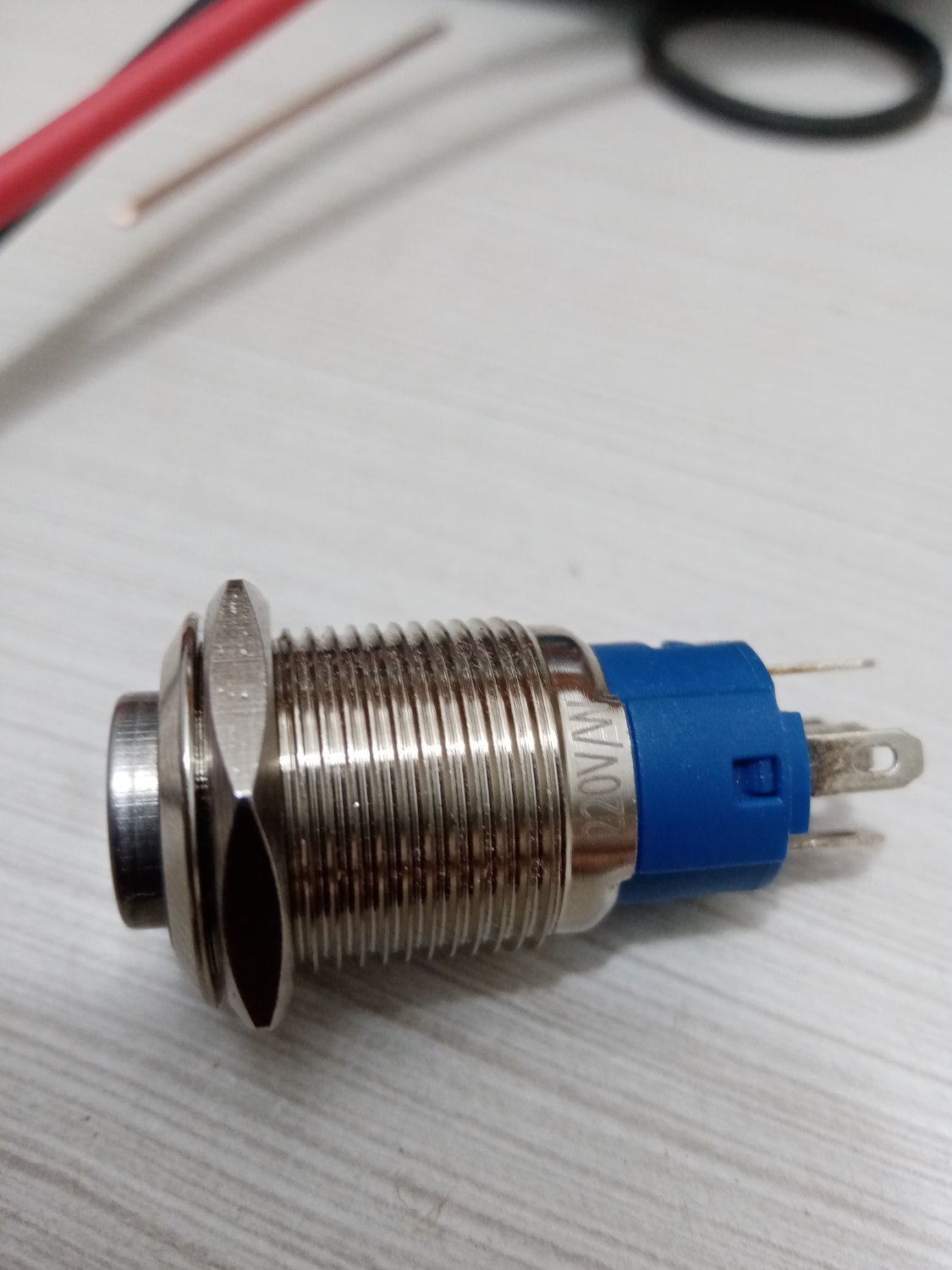

Кнопка включения питания выбранная из имеющихся.на ней написано 220 V/W. Получается коммутирует 1А.




  Пусковой ток 100Вт трансформатора может достигать 5А. По этому применяю такие кнопки с включением через реле. В данном случае, т.к. кнопка с нефиксированным переключающим контактом сделал такую платку. При вырезании таким ножичком, по мере затупления кончика, отламываю его по кусочку.

IMG_20250905_201140.thumb.jpg.a8227b6577d5d2b75400ceb0e91cf85b.jpg    IMG_20250905_200631.thumb.jpg.68317905620c3c1c0211a3abfab2ce2c.jpg  IMG_20250905_203215.thumb.jpg.4942408aed3b14224611744a51d58953.jpg

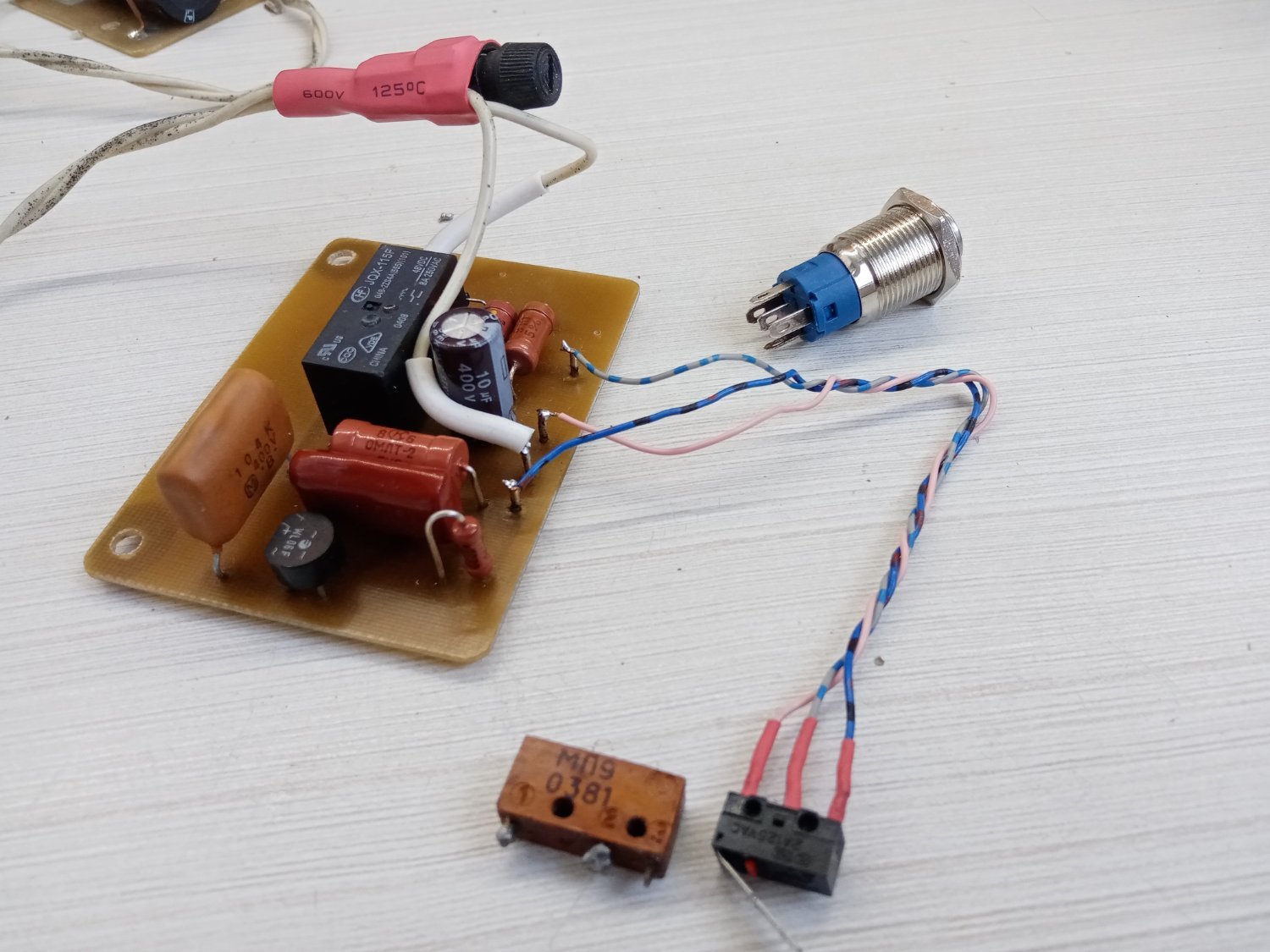

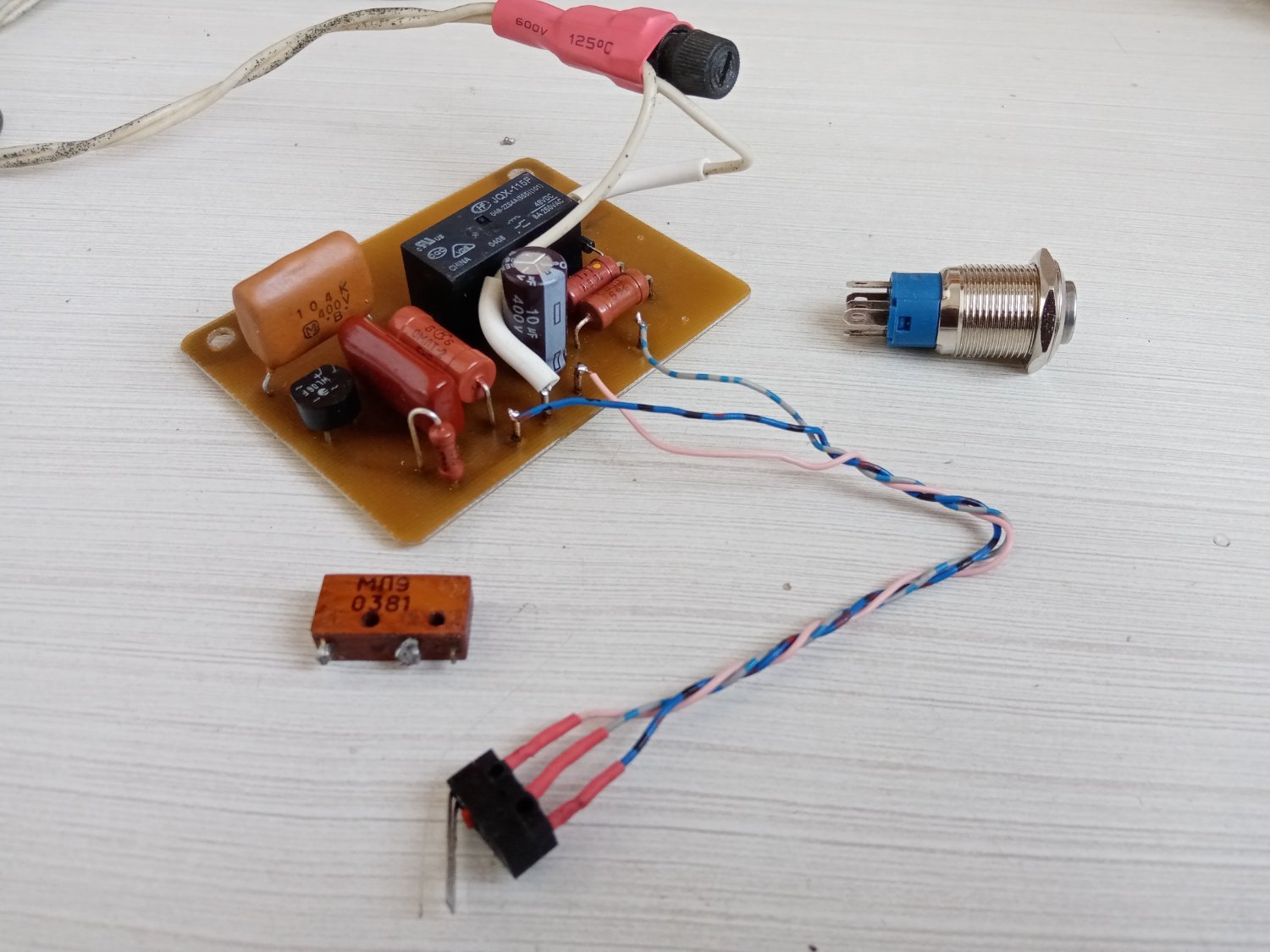

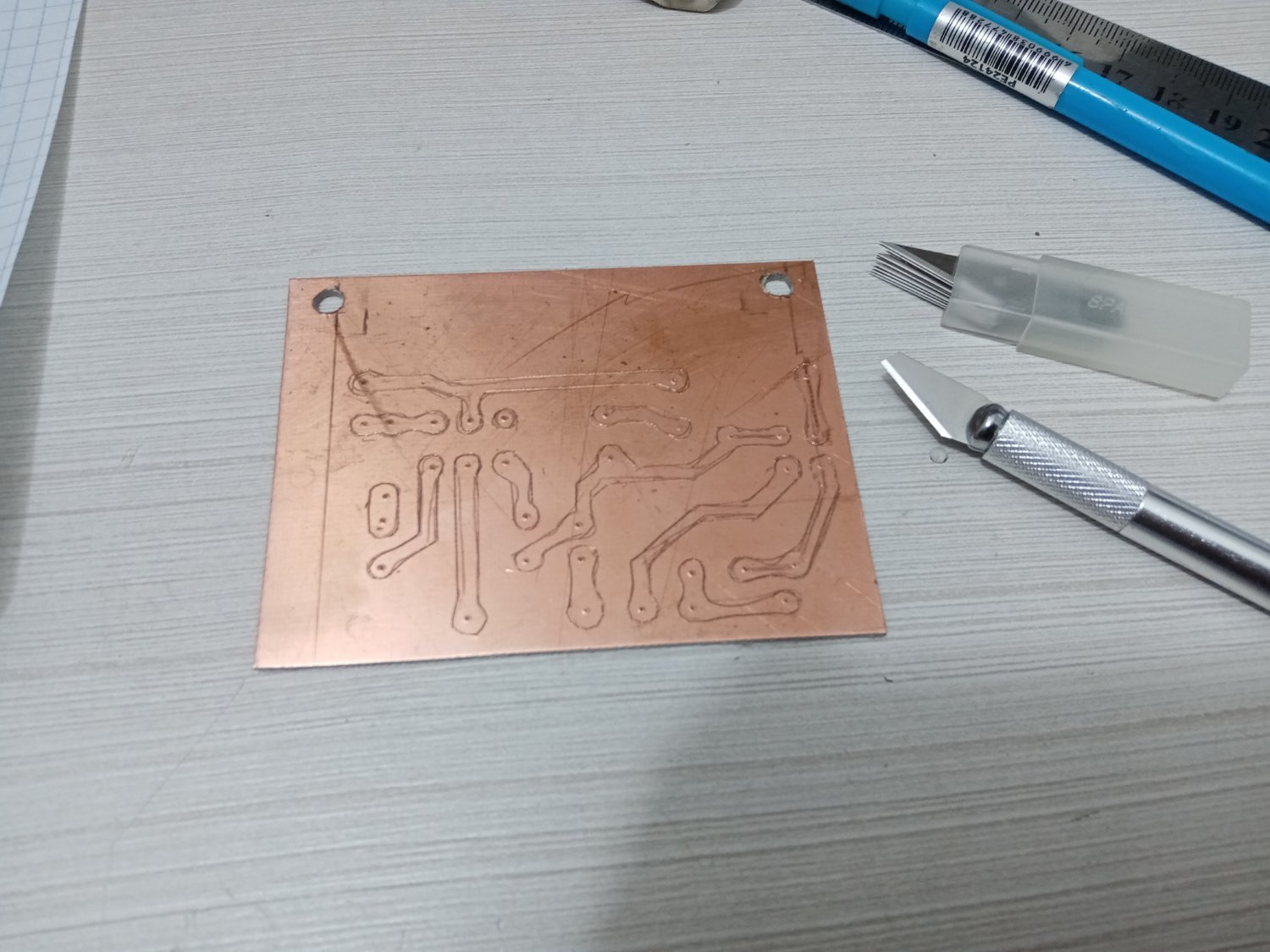

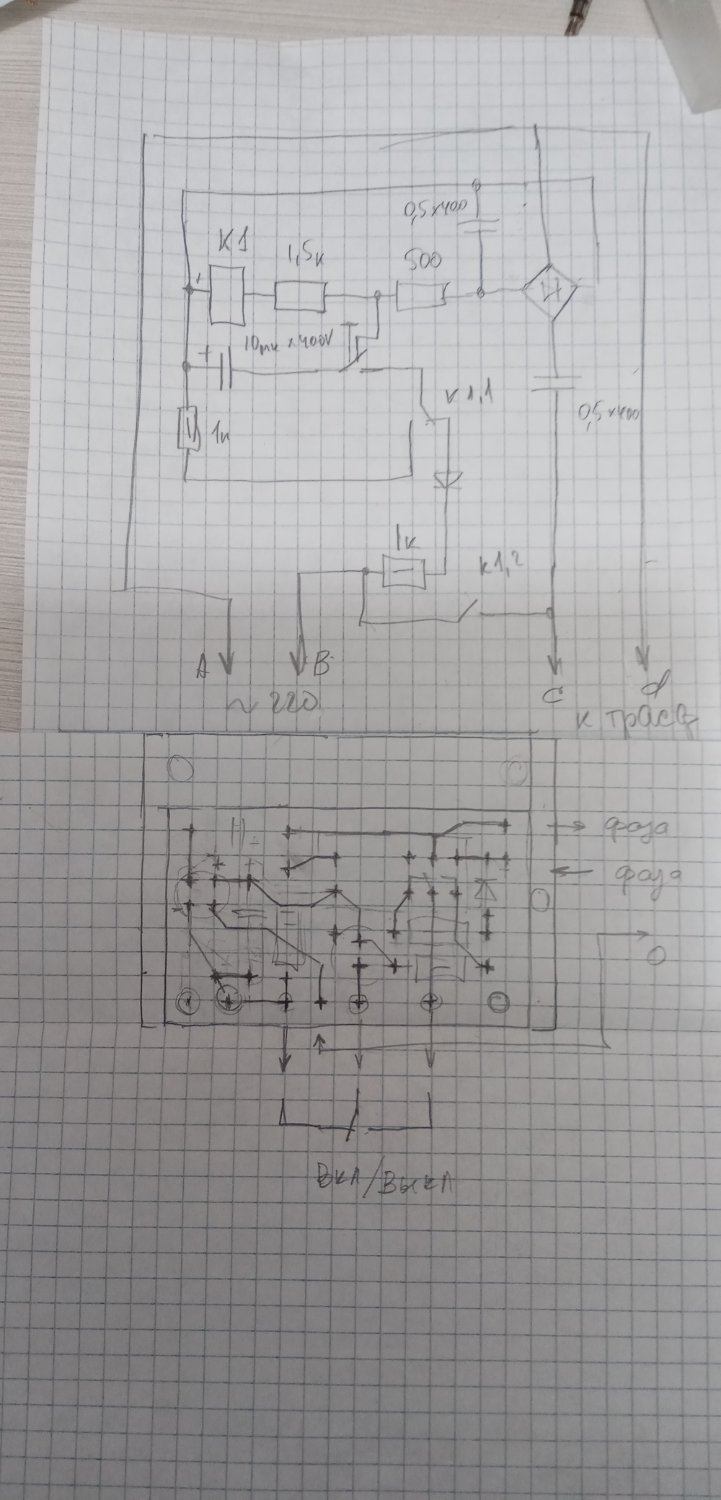

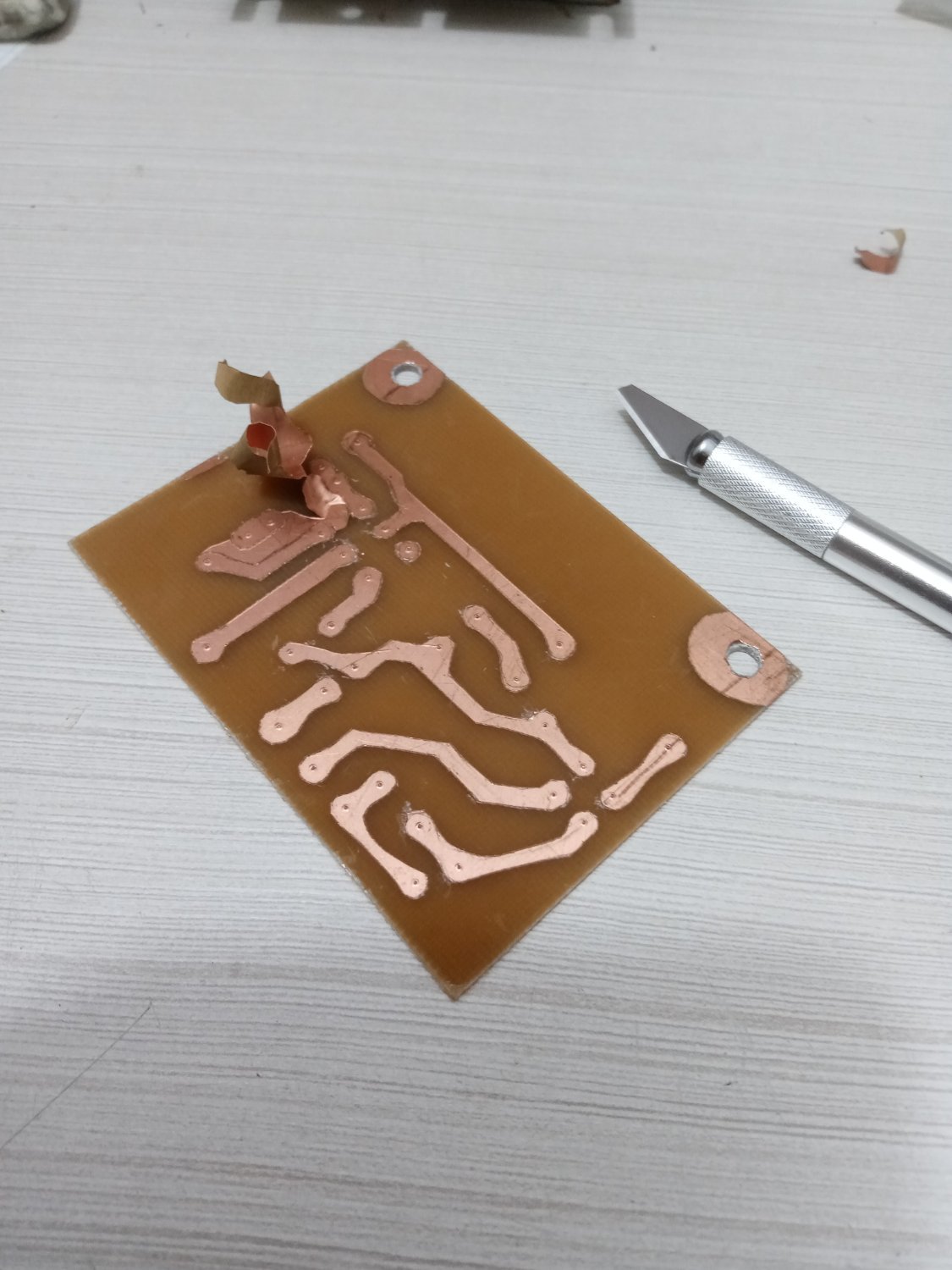

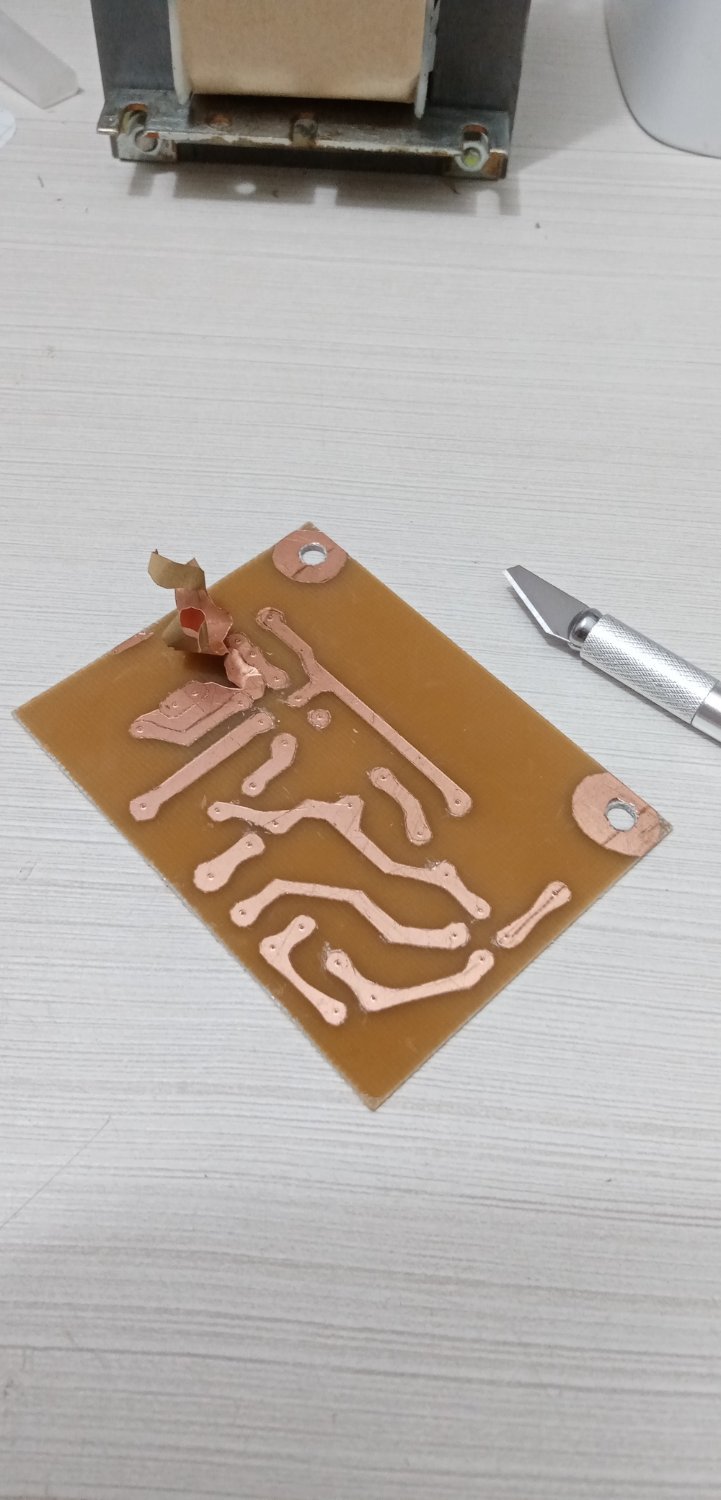

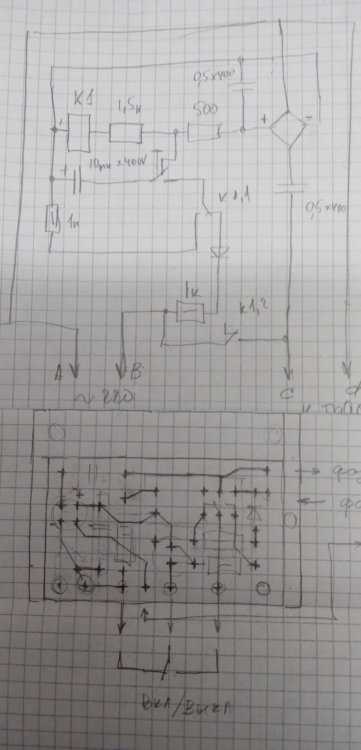

Собрал, настроил. Схема из журнала Радио 80х годов. Т.к. у автора использовалось реле на 24 В, а у меня на 48В, то увеличил резистор 1,5к на 5,6к и понижающий конденсатор уменьшил с 0,5 до 0,1 мкф. После срабатывания  на катушке реле остается 28В. Реле абсолютно не греется. Собрал проверил. Собирал такие и раньше, надежно и четко работают.

Такой вариант включения позволяет применить миниатюрные кнопочки (для любителей). При применении тумблера (особенно установленного на металлическом корпусе) во время включения происходит БАЦ-БАЦ, а при таком варианте Тик-тик.:smile-03:

Так же можно в разрыв питания реле можно включить размыкающий контакт каких либо защитных функций, что при срабатывания защиты отключит от сети усилитель. Например биметаллический термо датчик.

продолжение следует....









  • Like (+1) 3
Posted

P.S. данные инициалы на кнопке обозначают не характеристики контактной группы, а напряжение работы светодиода, который в ней установлен, сам использую такие, проблем никогда не было .....

Posted
17 минут назад, Сергей А сказал:

Я тор напрямую запитал от такой. 40 000 мкФ в фильтре. Не сгорела еще.
Не кнопку.

В своей новой конструкции я использую такую для питания мини-тора, на котором завязано питание МК, и сопутствующих ему систем, а все остальное идет через гору реле с таймерами уже со вторички тана, сложный выходит проект, но об этом сииииииииильно позднее.......

P.S. в проекте задействовано 20 различных реле......

Posted

Проблема в чём у самодельных конструкций?

Вот стараешься - делаешь красиво, душу вкладываешь в каждый элемент - а по итогу играет "не очень". А переделывать рука не поднимается....

Сам прошёл вот пару месяцев назад. И все эти платы выкидывать приходится.

Красиво стоит делать когда схема отлажена на макете или , в принципе, это отлаженная по схеме и по подбору деталей конструкция.

Поэтому совет простой - пока появилось желание на данном этапе - доведите усилитель до ЗВУКА. Завершите сборку... И поставьте в тракт на прогрев ......

Больше , чем уверен у вас появятся потом , как улучшить данную схему. Но это будут потом..... и только если вы доведёте сборку до звука.

Удачи в сборке.
