Recommended Posts

Posted

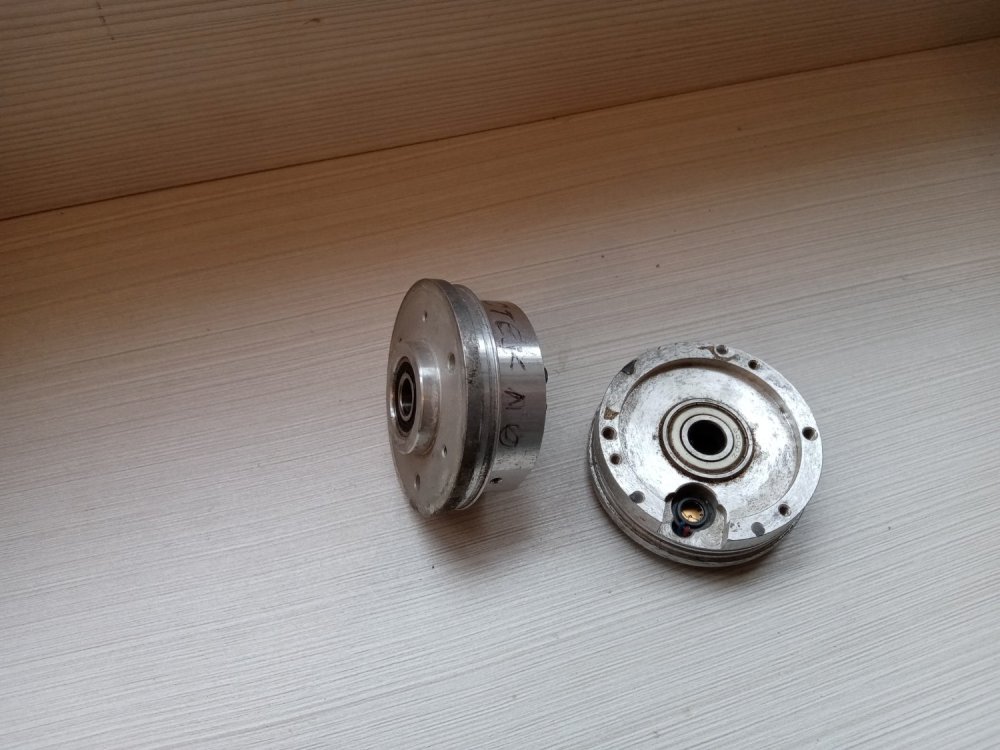

Для начинающих, в посте про маталку упомянал про эти узлы. Эти два точно использзовать небуду. Если кому надо вышлю. Обращайтесь в личку.


Posted

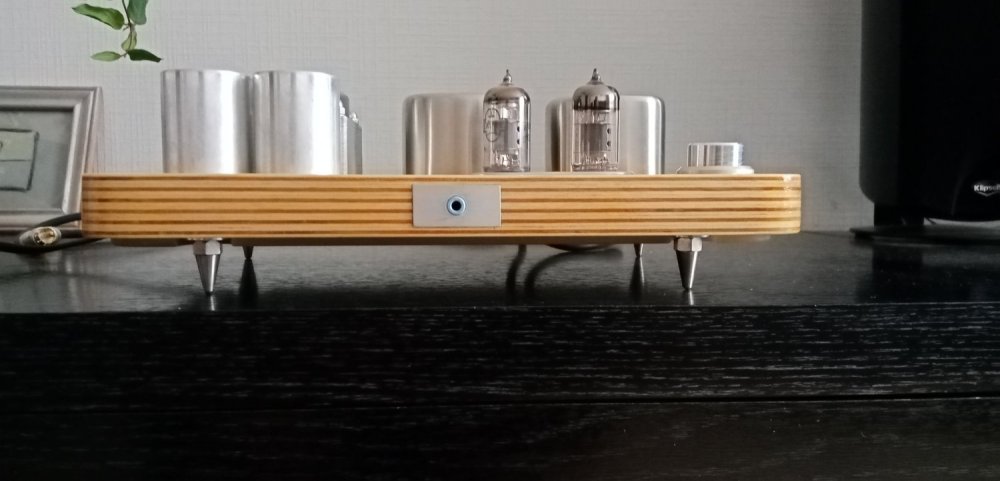

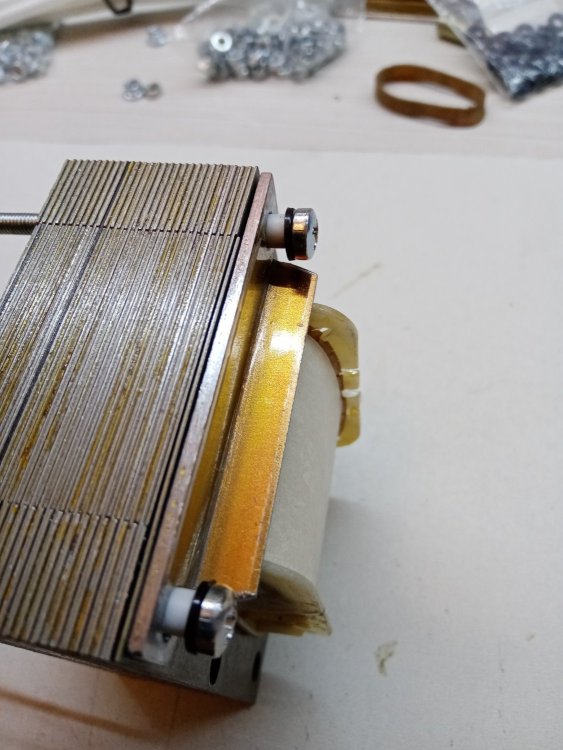

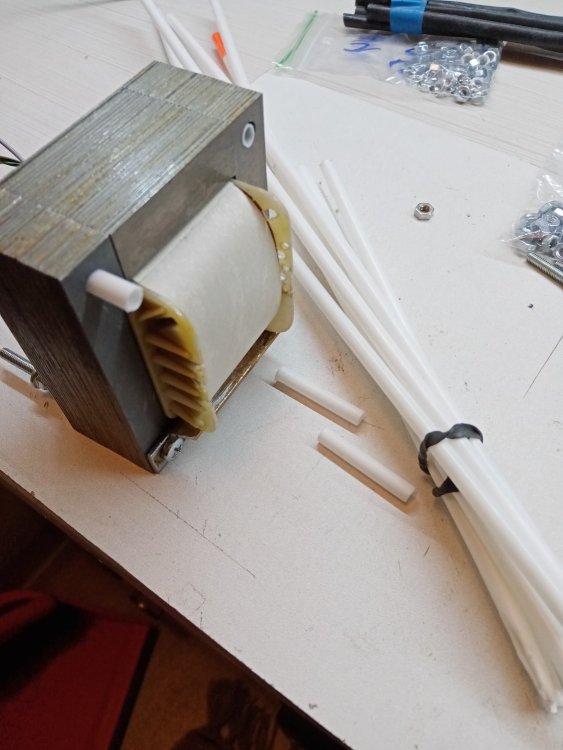

Вернулся домой, продолжил. Оформил сетевой трансформатор. Для изоляции шпилек применил трубочки от воздушных шариков. После праздников по улицам насобирал, иногда из них делаю поплавки.

IMG_20231124_195834.thumb.jpg.21be360e3c53142da0383b26102cc08b.jpg  IMG_20231124_201844.thumb.jpg.15b5d30aae02b35da86f56809d190909.jpg  IMG_20231124_201917.thumb.jpg.c979e9a3317295483083c54caabc080a.jpg

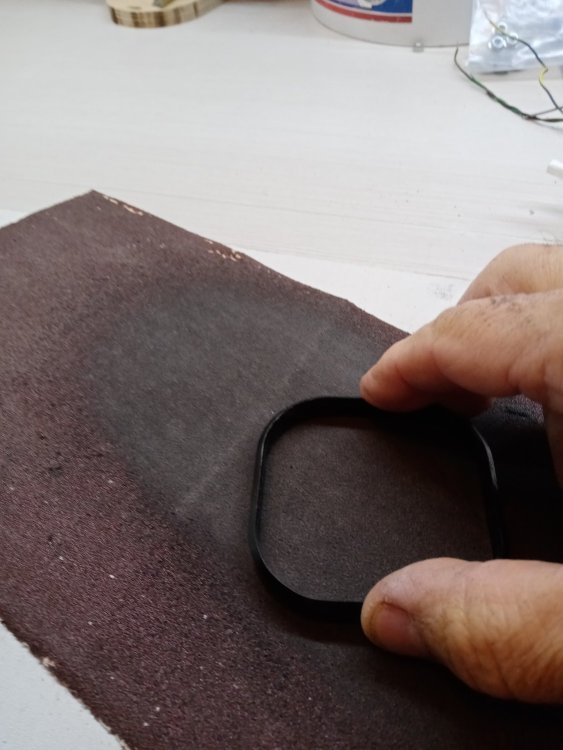

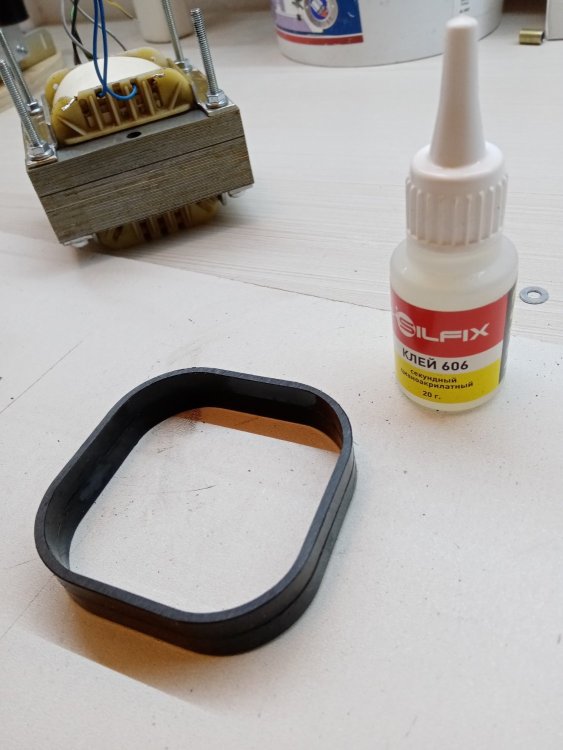

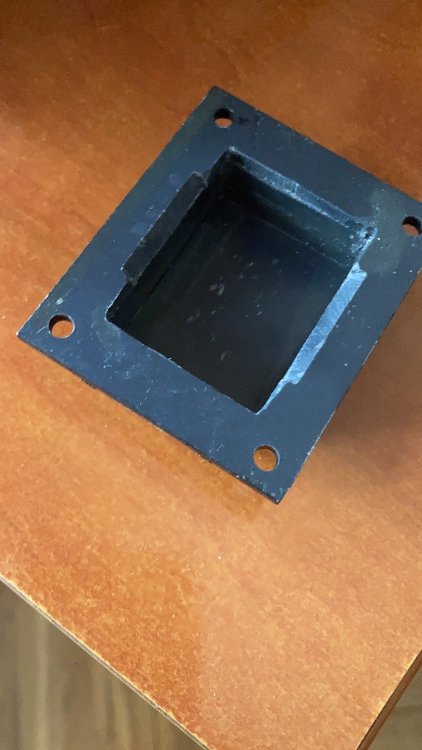

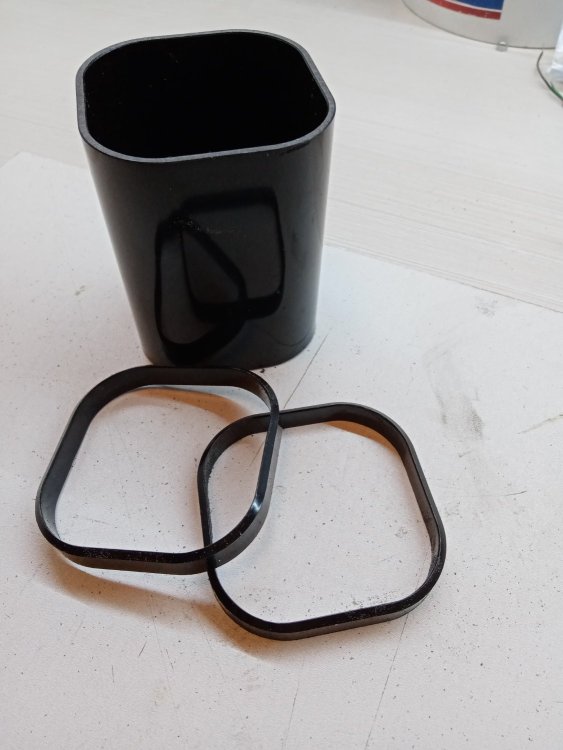

Чтобы закрыть снизу вид на провода склеил два обрезка от предыдущей деятельности, подогнал, отшкурил.

IMG_20231124_203501.thumb.jpg.e5edeffb56d4c7c77b4d233c2e0726f8.jpg  IMG_20231124_203540.thumb.jpg.c38088b305008121337c48659d9a501f.jpg  IMG_20231124_210752.thumb.jpg.4c5eaab546479a7fc712bb8e91f4f9f0.jpg   IMG_20231124_220606.thumb.jpg.f53ffb6bfbde822624e79fa89a1a52cd.jpg

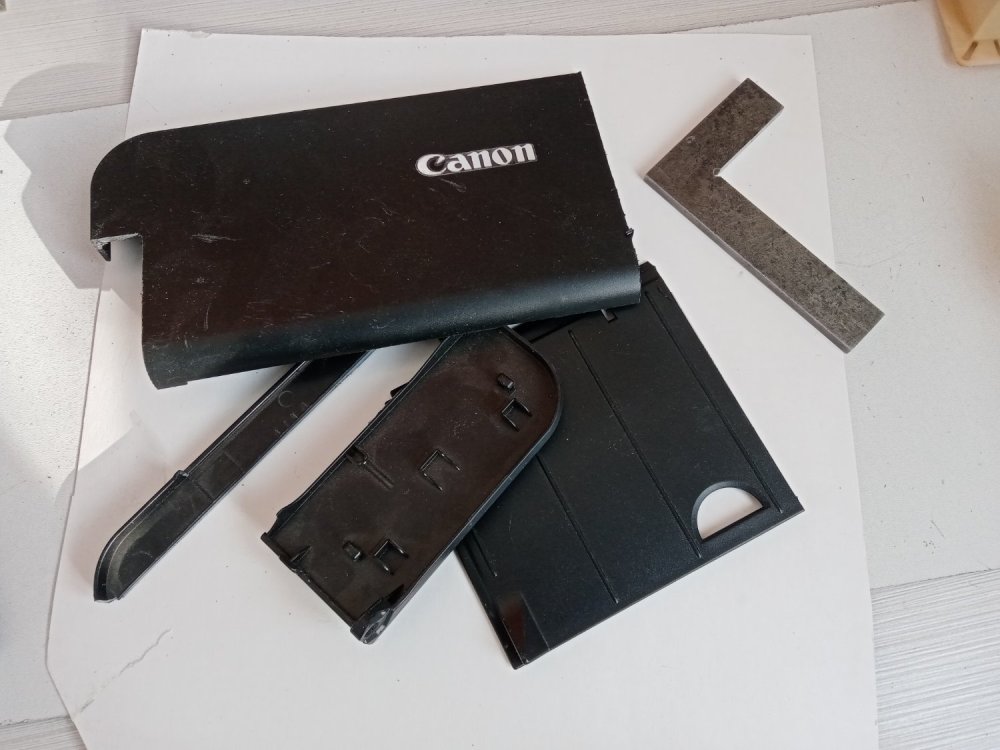

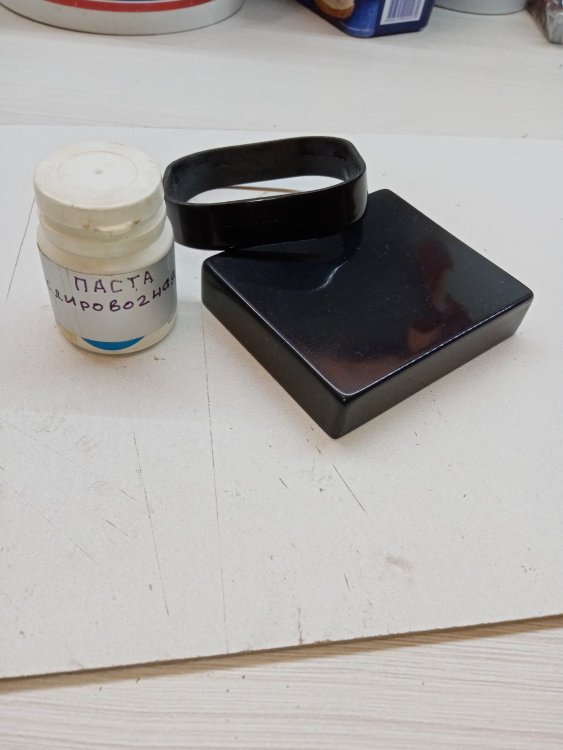

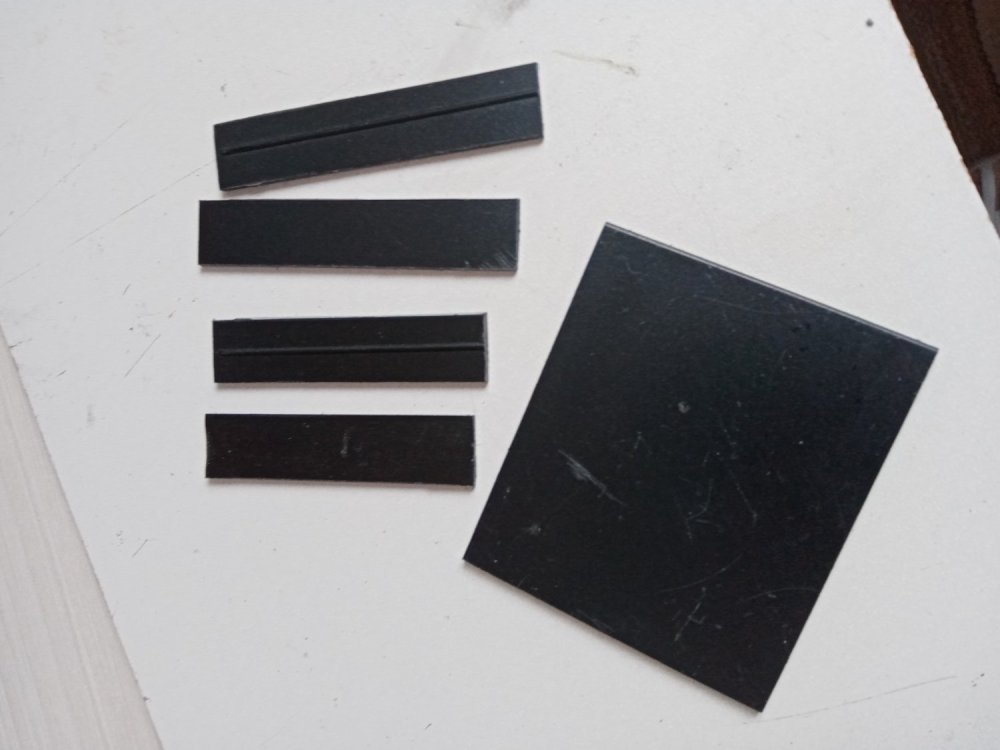

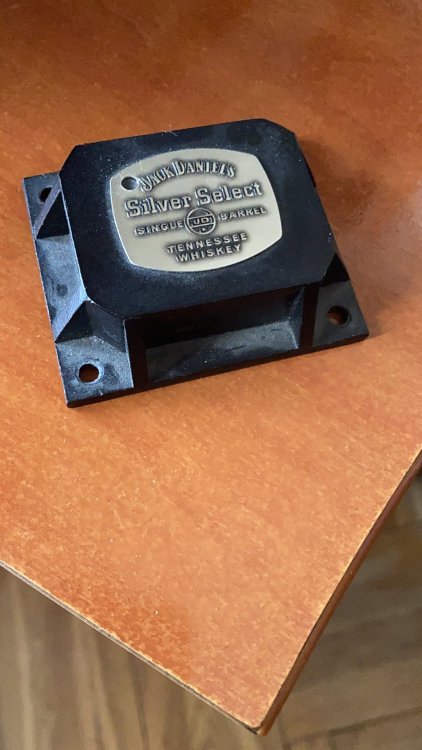

Из пластмассовых остатков от принтера, нарезал, склеил, обработал и отполировал крышку.

IMG_20231207_130826.thumb.jpg.602ddb2e88a8906c68d2771d29cb4ab0.jpg IMG_20231207_144450.thumb.jpg.dfe22c62d7be5b5a58178f094b5f92a5.jpg  IMG_20231208_150640.thumb.jpg.9c1928cb512e32ff3c6749c960b0ebc4.jpg IMG_20231207_202748.thumb.jpg.bc91e1aad88ab1e63f4f6cf869b5290f.jpg

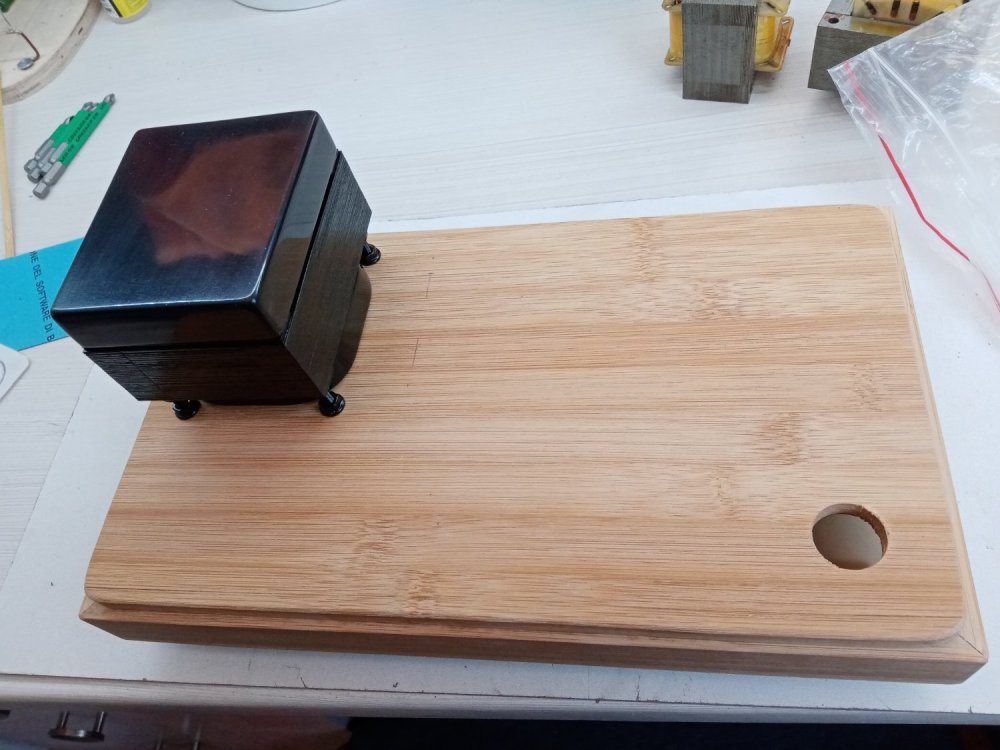

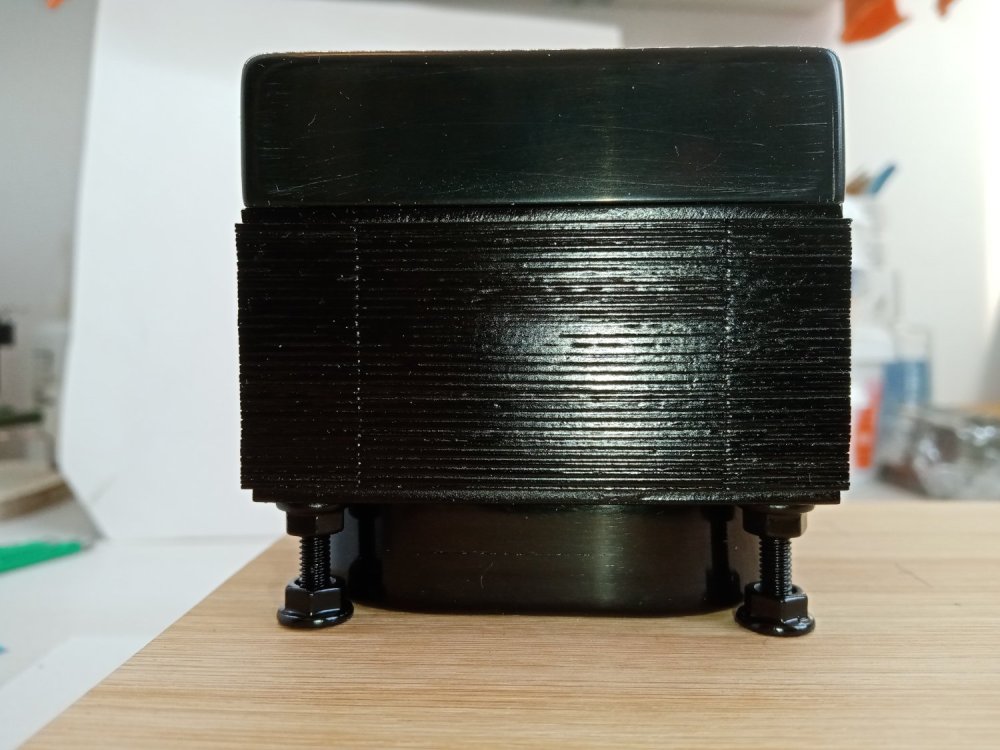

Трансформатор покрасил матовой краской. Вот так будет установлен на корпус.

IMG_20231208_143759.thumb.jpg.ede1f3aa435115427a2dd7094c2d07eb.jpg  IMG_20231208_145302.thumb.jpg.d766badb3e88818bdcd67e6619d025e6.jpg IMG_20231208_145049.thumb.jpg.1cc916d3f5510b9bf8f19588e63dc72a.jpg

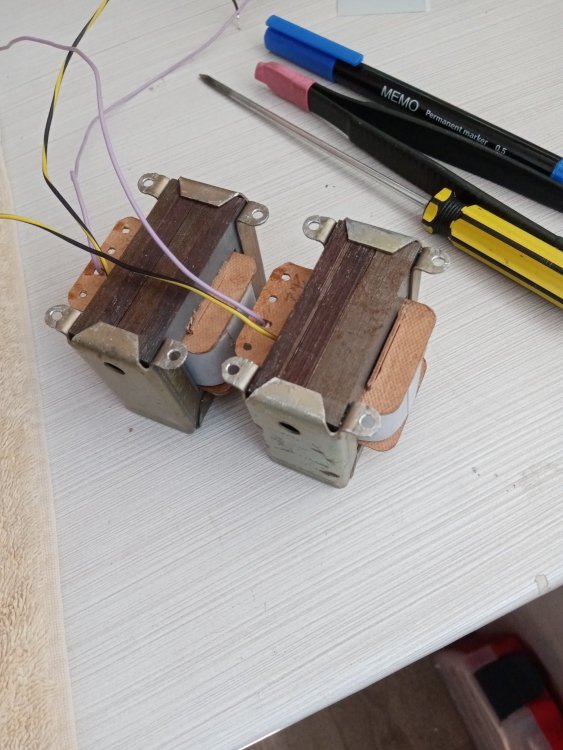

Прикидываю варианты намотки выходников и монтажную плату.

Продолжение следует!


  • Like (+1) 5
Posted

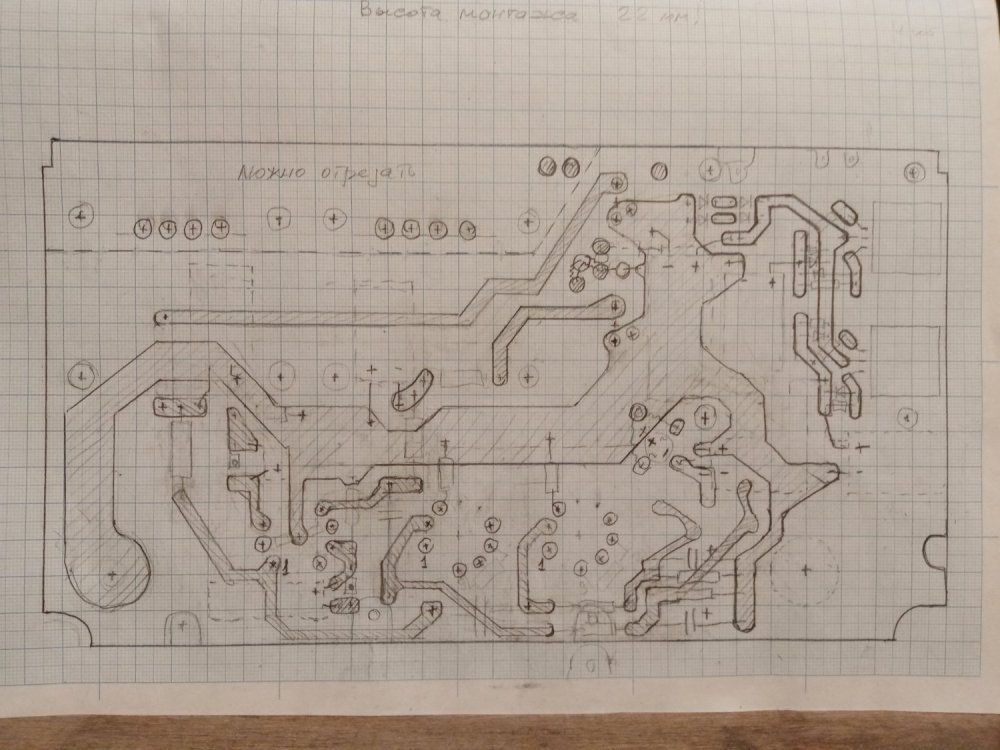

Не спеша рисую монтажную плату. Периодически впадаю в ступор. Откладываю, занимаюсь чем-то другим, через время возвращаюсь и движется дальше.

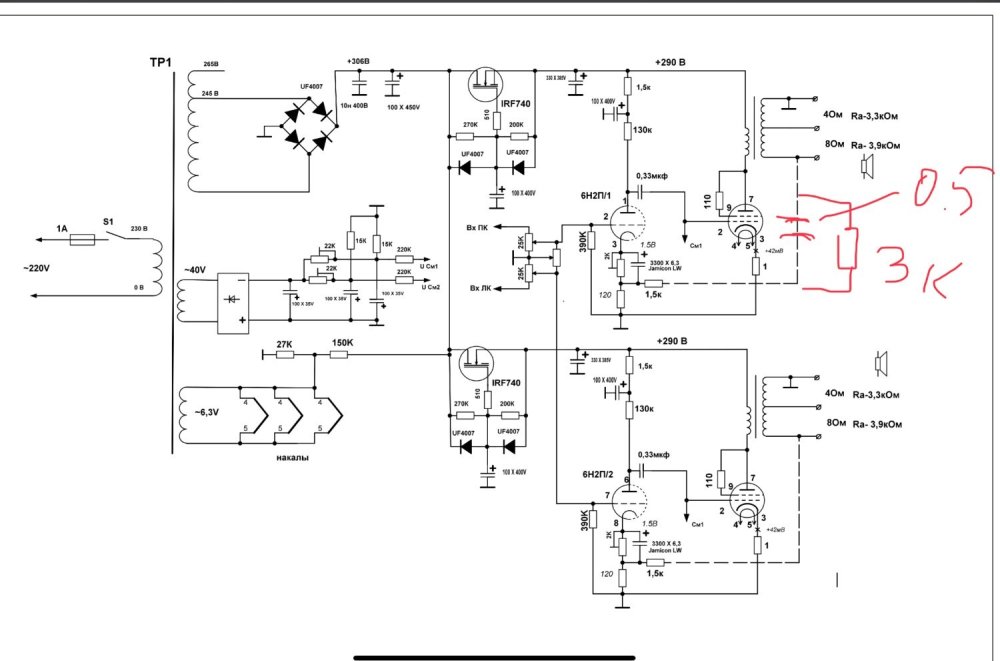

Схема:

бамбук.pdf



  • Like (+1) 2
Posted

При наладке посмотрю, может и не понадобится, 40-30000Гц по  -3дб надеюсь получит даже без обратной связи.

Вот хотел ввести регулятор баланса по простому, но подумал, что такое включение изменит логарифиическую характеристику регулятора громкости. Решил не делать.

Posted

Да, нормальный вариант, подумаю. Громкость до нуля всетаки наверное надо.

Posted

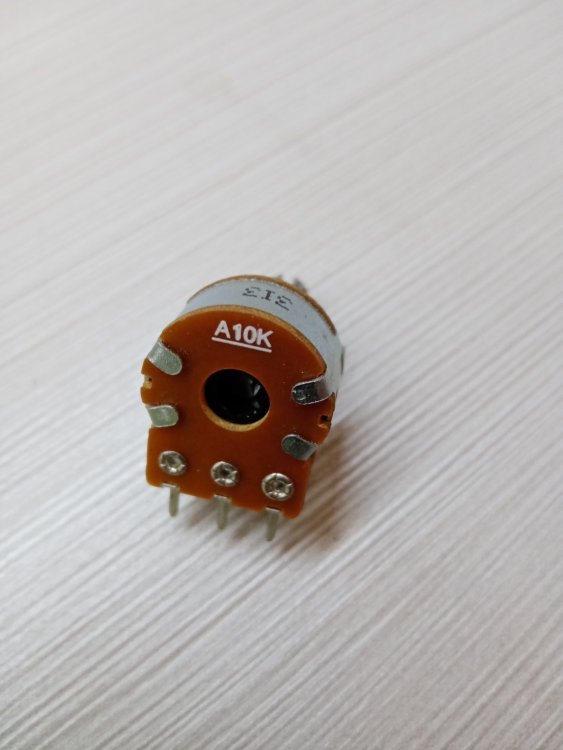

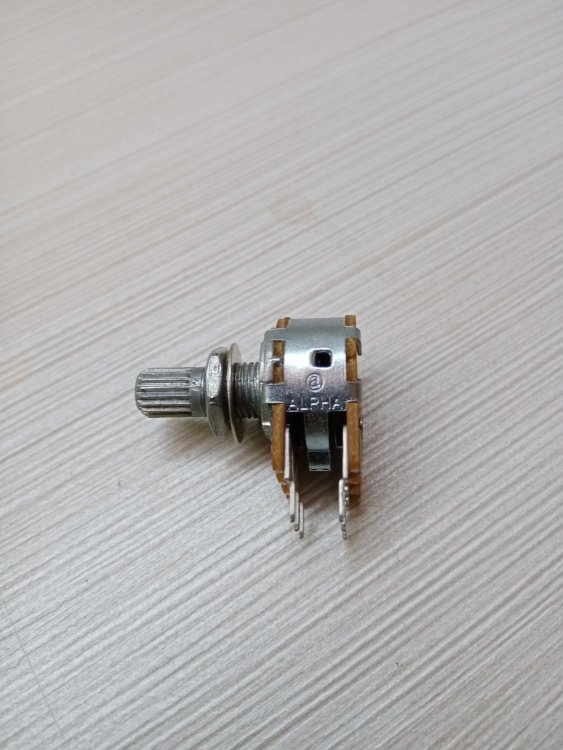

Регулятор громкости вот такой. Купил в соседнем магазине за 120р. Продавец говорит корейский АLPHA. Давно такие пользую, вполне нормальные.

IMG_20231110_223148.thumb.jpg.b91faf346f98154cbfbe179729e6d386.jpg IMG_20231110_223156.thumb.jpg.41f476837188e22d4c5f76e079da3e76.jpg



Искал на али. Пишут регулятор громкости, а характеристика "В", линейная. С характеристикой "А" так и не нашел по приемленой цене и номиналу. Пошел в магазин, а там любой номинал и цена нормальная.

Posted

Корпус малогабаритный! Все хотелки там не разместить. При падении на полевике 25В и 45 мА выделится 1,125 Вт тепла. Нужен радиатор поболе чем у меня. Корпус требует минимума внутреннего тепловыделения, разместить еще один стаб для накала и смещения проблема.

Эд, как у меня на схеме, делал не раз, отличто, стабильно работает.

Делаю из того что в тумбочке. Там есть 6н2п, 6н3п, 6н1п, 6н23п. При макетировании у меня 6н2п дала наимениишие искажения и достаточную чуствительность. Меня устраивает.

Разделительный, да 0,1мкф достаточно, но пока в тумбочке минимальный Siemens MKP 0.33. Найду 0,1мкф, поставлю.

Posted

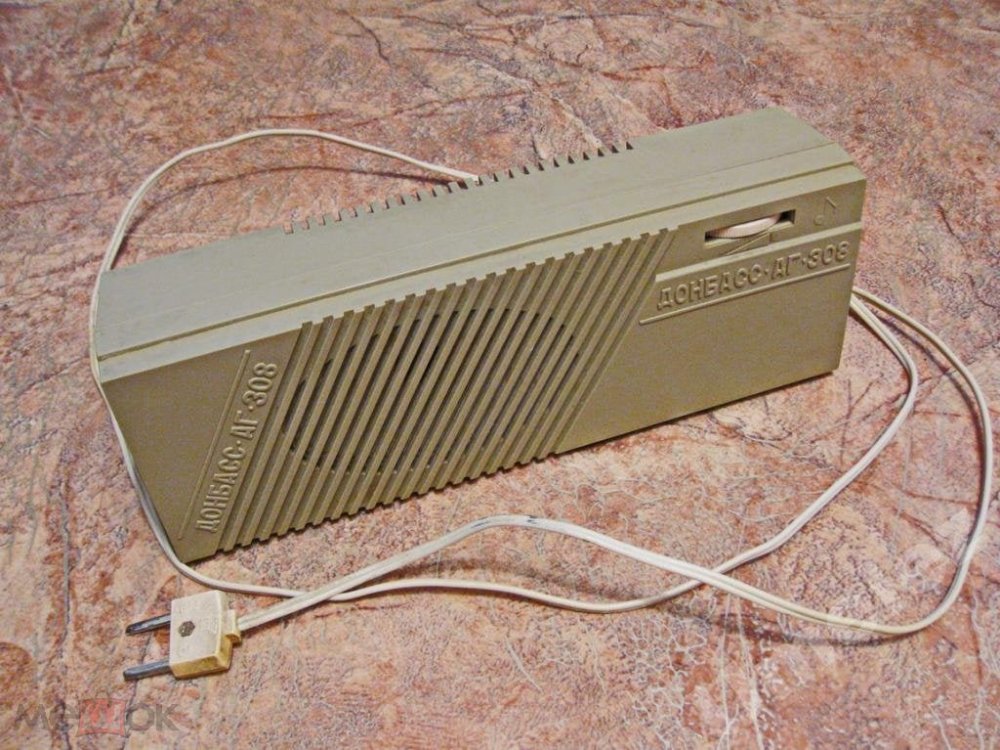

Как то в санатории принимал процедуры. В процедурной звучал абонентский громкоговоритель типа этого:


Вещала санаторная радиоточка отечественные хиты. По процедурной перемещалась медсестра и с каждым последующим хитом подхватывала мелодию и напевала вместе с вещателем. Она была счастлива всего лишь от звука абонентского громкоговорителя. И ей было не важно, что колокольчик затухал не 5 сек, а всего лишь 4,65 сек. И то что артикуляция бочки барабана не явно выражена и то,что струна вибрировала не естественно. Она кайфовала от абонентского громкоговорителя!

Как то уже давно поймал себя на мысли, что я не слушаю музыку, а слушаю как она звучит! С тех пор получаю удовольствие от мелодии, ритма, драйва, темы  и другим приятностям присущих музыки.  И гораздо проще отношусь к комплектующим, потому что не стоит передо мной задачи отличить ALPHA от ALPS.

  • Like (+1) 9
Posted
1 час назад, KUE сказал:

Как то в санатории принимал процедуры. В процедурной звучал абонентский громкоговоритель типа этого:


Вещала санаторная радиоточка отечественные хиты. По процедурной перемещалась медсестра и с каждым последующим хитом подхватывала мелодию и напевала вместе с вещателем. Она была счастлива всего лишь от звука абонентского громкоговорителя. И ей было не важно, что колокольчик затухал не 5 сек, а всего лишь 4,65 сек. И то что артикуляция бочки барабана не явно выражена и то,что струна вибрировала не естественно. Она кайфовала от абонентского громкоговорителя!

Как то уже давно поймал себя на мысли, что я не слушаю музыку, а слушаю как она звучит! С тех пор получаю удовольствие от мелодии, ритма, драйва, темы  и другим приятностям присущих музыки.  И гораздо проще отношусь к комплектующим, потому что не стоит передо мной задачи отличить ALPHA от ALPS.

Я у таких людей учусь музыку слушать

  • Like (+1) 2
  • Круто (+1) 2
Posted
3 часа назад, KUE сказал:



Я разве упомянал как либо, что моя моталка лучше какой либо другой? Если вы про эту, то да моя значительно лучше: Полное отсутствие люфтов, наличие стопора (очень нужная вещь), наличие узла сматывания и притормаживанием, счетчик более 10000вит. со сбросом. Все на размере А4.




  Здесь более правильно сказать, об отсутствии люфтов в подшипниках качения, их использование несомненный плюс, сойдут для промышленного применения.

 Люфт и биение длинного вала здесь присутствует - в посадке шпилька/подшипник.  Так валы в подшипниках не устанавливают, шпилька имеет диаметр на 2-3 десятки меньше посадочного отверстия и по резьбе валы не центрируют.

 Все решается гораздо проще, я применил удлинитель вала с внутренней с резьбой, с его помощью притягивается катушка (для завинчивания в удлинителе имеется поперечное отверстие), его свободный конец опирается на подшипник скольжения из текстолита и снимает нагрузку с консольного вала.  Фиксация вала также легко решается верхним винтом устройства.  Натяжение/выравнивание провода осуществляется набором роликов.  Счетчик четырехзначный.

 Мотал провод диаметром 2 мм.


  • Like (+1) 6
Posted
1 час назад, KUE сказал:

Сегодня хорошо пошла. Монтажная плата в черновике готова.


Неплохо. Почему не делаете в Спринте? Позволяет собрать библиотеку собственных проектов и сильно ускорить разработки. Если нет Спринта, напишите в личку - в свое время купил лицензионную копию и ни капли не жалею.

Posted
4 минуты назад, johnson1496 сказал:

Неплохо. Почему не делаете в Спринте? Позволяет собрать библиотеку собственных проектов и сильно ускорить разработки. Если нет Спринта, напишите в личку - в свое время купил лицензионную копию и ни капли не жалею.

Я тоже рисую в ручную, художественные навыки имею, доставляет этот процесс  удовольствие ,  хоть и трудоёмкий по времени,  длинна медных дорожек  почти всегда получаются короткими, ещё одна причина , глаза отдыхают от компа, а моторика к письму и рисованию не пропадает.  Кстати в некоторых японских фирмах стали уделять по 15 -20 минут в день написанию иероглифов работников постоянно сидящих у компа, наверно не спроста.

  • Like (+1) 3
Posted

Не вопрос, но за 15 лет у меня накопилась довольно большая библиотека собственных наработок. Самое главное в них размеры комплектующих от ламповых панелек до разъемов и мелких трансформаторов.

Posted

40лет назад находясь на практике в конструкторском бюро поручили мне печатную плату развести.  Тогда разводили руками. Смотехник вручил мне схему на которой 2 десятка микросхем 561 серии, с условием: не больше одной дорожки между ножками. Два дня пыхтел. Ну ни как с таким требованием не получается. Потом у меня эту работу забрал более опытный конструктор и тоже завис. Пошел к схемотехникам и упросил по две дорожки между выводами. Ну тогда все получилось.

Для меня это семечки, типа медитации. Сел на против акустики, завел приятную музыку. Двигаешь элементы, соединяешь линиями типа головоломки. Мозги ренируются. Просидел два дня по 2 часа. Тут же не только рисовать на плоскости, но надо учесть высоту, соседство с другими элементами, чтобы потом легко вставить в корпус, ни во что не упираясь, учесть  тепловые потоки, развести на максимально возможное растояние высоковольтные цепи от низковольтных, влияние выходных цепей на входные, удобсто монтажа и замены элементов. Еще надо учесть технологичность изготовления в домашних условиях. Учитывает ли все это програма? Не думаю что будет быстрей для изготовления в единичном экземпляре. Какие-то решения от предыдущих разработок применяю в последующих.

  • Like (+1) 4
