Сообщения
-

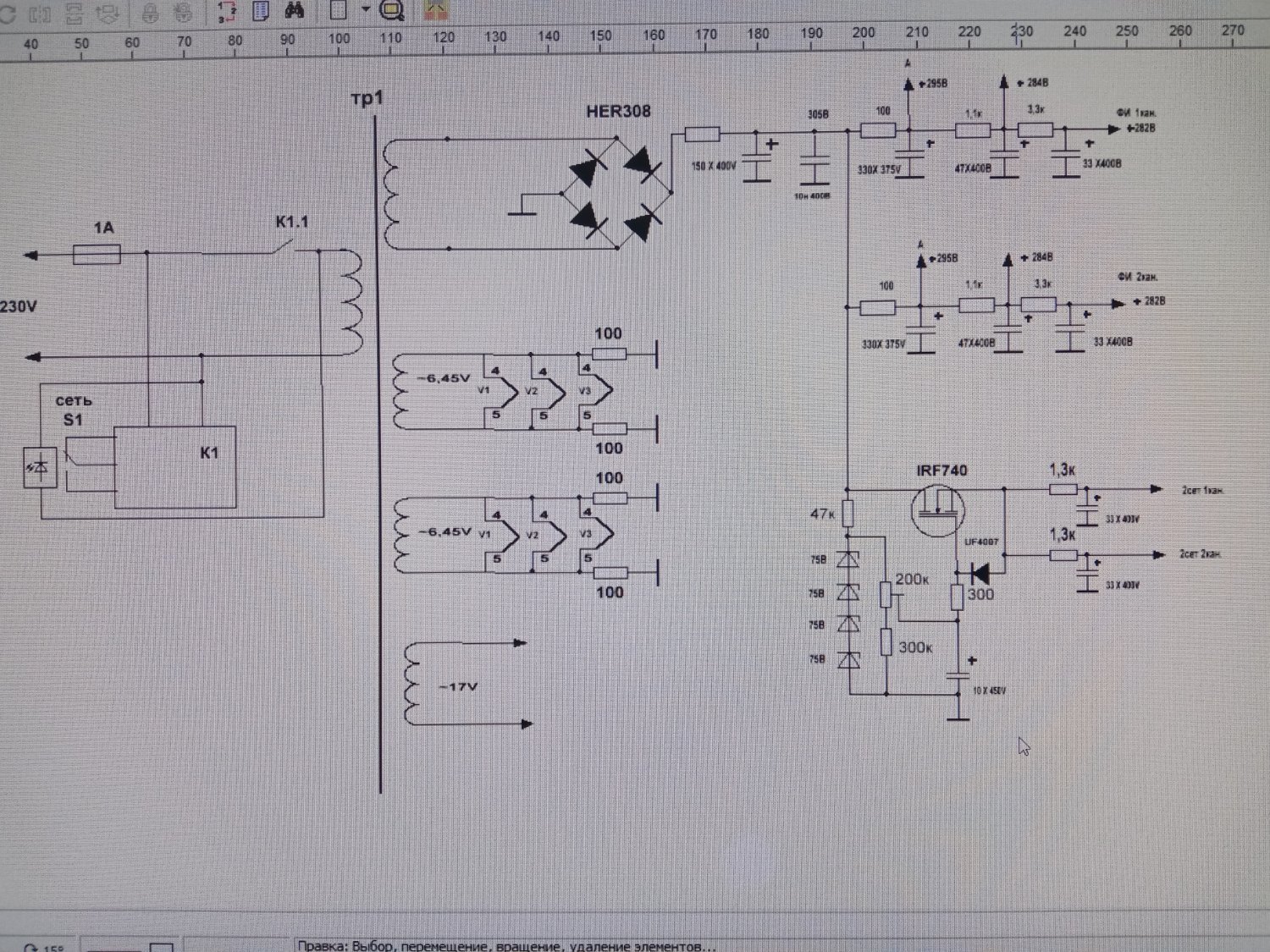

Уважаемый, Я не всезнайка как... Образование у меня не по профилю форума. Несмотря на возраст, я тут и наблюдаюсь, учусь , что бы понимать физику работы устройств . Я не стесняюсь . Нарисовал схему и попросил помощи в рецензии. Вы откликнулись , Вас я поблагодарил . Но заулюлюкивать , троллить , вешать ярлыки , " бохатого" не надо, это не умно . Могу и ответить . Но на форуме это не приветствуют . Если без этого вы не можете ,то у меня просьба не оставяйте умных комментариев в этой ветке . А дроссель я считаю это сеточный . Может по Вашему он не сеточный, но это поправимо , узнаю со временем название сеточного дросселя. Всего хорошего. -
-
даже не в курсе что за зверь в отличии от 139а стоявшего штатно в емт927, уж куда тут может быть круче) -
300 в питания абсолютно достаточно. Усиление с еф86 при этом можно получить порядка 120 +/-. С 6ж4п и 6AU6 оно такого же порядка и есть. Если "поколдовать", то и все почти 200 можно получить и от той, и от той, из опыта.При тех же примерно 300 в питания. -
Совершенно правильная мысль. Согласен полностью. Только на Вашей схеме дроссель не "сеточный", Ваш дроссель является "нагрузкой" для трансформатора. А это совсем разные "применения". Вы видимо плохо понимаете физику работу таких устройств. Но это поправимо. -
Если с резистором колдовать, тогда напряжение поднимать нужно, хотя бы до 400В, чтобы вписаться в ограничение обычных конденсаторов, и коррекцию пересчитывать. А в остальном никаких проблем. -
By Stan Marsh · Posted
От замены 6Ж4П на EF86 звуку полегчает, но усиление упадёт раза в четыре, если с анодным резистором не поколдовать. Впрочем, на полноценный один вольт можно легко выйти. -
Если гальванику убирать, то потребуется чуть поправить коррекцию (резистор анодной нагрузки пентода и возникающий гридлик). В остальном соглашусь со старшими товарищами - простота прежде всего и хорошие лампы. Из советов: внимательнее отнестись к выбору корректирующих емкостей. Слюду я бы совсем не ставил, но потратился на хорошие бумажные/медные конденсаторы.
-
By Stan Marsh · Posted
6Ж4П и 6Н30П - фтопку, однозначно. EF86+6Н6П, кенотрон, никаких "элдросселей", который вообще-то является умножителем ёмкости. Проводочки - не самое главное. Да, и гальванику долой. -
Корpекция была собрана на МКP CARDAS GOLDEN RATIO и MULTICAP RTX Как вариант можно на чистых СГМ-3 собрать или в комбинации МКР+серебро в слюде+фольговый полистирол..... Есть ССГ-1 .... собрать то на них можно но в этот корпус не влезут.. Спору нет - играл он хорошо....... Но с новым усилителем на 2А3 - вылез фон и в сравнении он уступил микросхемному корректору...... Корректор был собран в 2012-2016 годах - перманентно переделывался улучшался..... а потом после сборки микросхемного корректора - включался очень редко. Хотя вот в эту разобранную итерацию были поставлены максимальные по качеству детали в тогдашнем моём понимании .... Но не были учтены моменты при сборке - которые потом только наработал при сборке ламповых микрофонов.... Основная замена - это будет другой силовой трансформатор ..... по другому будет спаян блок питания и конденсаторы в катодах ламп поставлю больше по емкости и с шунтами ........ И самое главное проводку другим проводом распаяю..... более лучшим -стоял ЛИТЦ КАРДАС, а поставлю 99,9999 моно кристалл меди . И по подбираю режимы для ламп - с 6AU6 - есть понимание, на каких режимах она лучше играет..... Но винил даже с микросхемным корректором - не дотягивает по качеству и микротембрам до звука с USB флэш плеера ....Если сравнивать одинаковые записи на разных носителях. Не говоря уже об удобстве использования ....... Но на пластинках есть то , чего у меня нет в нормальном качестве в виде цифровых файлов...Проблема винила часто не в виниловой системе, а в самих пластинках - изношены , часто не равномерно....от разных производителей играют по разному ...да и нормальных пластинок у меня совсем немного... А новые -совсем нет желания покупать.... -
Ищу радиолампы 25E5 / PL36 ( кроме ламп соцлагеря, их хватает). Нужно 4-8 и тд штук. -
Согласен. Даже в простейшем варианте - на вход старую (60-70 гг)6ж32п, гальванику убрать, на выход хотя бы 6н6п -уже весьма убедительный уровень, при соответствующих: исполнении+комплектации+питании. "Электронный якобы дроссель" я бы точно ставить не стал бы, см.например, ролики ув. ING250, но не настаиваю. Равно как и на "развороте" корцепи в "землю", а я б, конечно, развернул бы. 6н23п-образные, для 2 го каскада, с их характерным "звуковым почерком" :) тоже несколько под вопросом.
-
Александр, а что в коррекции-то, тоже РОЕ? Или что-то иное будет? Схема та эта в жизни имеет большой потенциал. В итоге всё будет определяться комплектующими и реализацией. Я слышал вариации подобного от "пан" до "пропал"... А схема одна. Разница в деталях, лампах и БП. Такой корректор в правильном виде и соответствующим окружением вполне способен задвинуть в угол цифровой источник с ценой с тремя-четырьмя заокеанскими нулями. Так что всё в Ваших руках...
-
Разобрал я свой ламповый корректор на BG. Посмотрел фон в ключевых местах на схеме - пульсации по питанию в местах, где не этого не должно быть.. Посмотрел на меры борьбы ........ которые реально не помогли.... Да и разобрал всё.... Было Разобралось 2 Штуки Black Gate WKZ 220+220mF 350v(surge 400v). ESR=0.04-0.02 ома 4 Штуки Black Gate FK 100mF 100v. 2 Штуки Black Gate FK 220mF 16v. MKP CARDAS GOLDEN RATIO WIMA BLACK BOX Multicap Танталовые сопротивления Аудионот и Шинко. Эволюция этого фоно корректора была такая. Если вдруг кому очень нужны конденсаторы Black Gate - пишите в личку....... только предварительно посмотрите цены по которым они торгуются сейчас.......... Конденсаторы Black Gate - точно не буду ставить в передельный фонокорректор - остальное скорее всего туда пойдёт. Так как фонокорректор ПОКА не тянет против микросхемного корректора LYNX04..... то и соберу снова на конденсаторах ROE и JB..... И без выходных трансформаторов. Возможно часть танталовых резисторов заменю на карбоновые в некритичных местах. Так как звук этого корректора мне нравился .... то просто попытаюсь устранить косяки в блоке питания и с режимами поэкспериментировать. Попробую собрать как можно ближе к изначальной схеме ....... Но блок питания будет другой - со стабилизацией накалов...... и с диодным выпрямителем.... На разобранной версии стоял 6 дросселей по анодному питанию.... как бы не помогло - фон по анодному питания всё равно пролезал ..... Буду по другому делать .... сперва RC - цепями -штуки 4 поставлю.... если не поможет поставлю стабилизатор на транзисторе "а-ля" электронный дроссель. Из авторской статьи по этому корректору. Номинальный уровень входного сигнала 5мВ Номинальный выходной уровень (1КГц, 5мВ) 0.75В Выходное сопротивление <1кОм Отношение сигнал/шум (невзвешенное) >70Дб Уровень нелинейных искажений + шум(1- 10КГц, 5мВ) <0.3% Отклонение от RIAA в диапазоне 100- 16000Гц +-0.5Дб Отклонение от RIAA на частотах 20 и 20000Гц -1Дб ........... По отзывам разного народа ....... ............, для 6Н30П аналога близкого нет? 5687 Tung-Sol. Пока Лучше не подобрал. Самые худшие 5687 - Jan Philips. Но усиление у 5687 примерно в два раза меньше. Поэтому в авторской версии стояла E88CC Siemens. На 6Н30П был собран только макетный экземпляр - с ней были проблемы с настройкой корректора. 6ж4п была заменена на 6AU6 Telefunken. Попытка поставить 6Ж4П ни к чему хорошему не привела. 5687-Худшие JAN Philips (реальный производитель - Sylvania). Лучшие - Tung-Sol. Далее по уменьшению предпочтений: Raytheon, RCA, GE. Других не слушал. Режим 200-220 В 15-20 мА.
-
By сергей 1507 · Posted
только лампы без радиаторов. год 91-й. 300р штука. оптом. территориально москва.
-
-
