Meshochnik

Вопрос по заземлению экрана сигнальных проводов (см. рис.). Чтобы не генерировать лишние шумовые напряжения и не создавать всякие непотребности, экран должен быть заземлён только с одной стороны. Но в разных книжках и применении по разному. На родных просторах, экран землят в катодах, иностранные специалисты заземляют у входных раз'ёмов. Туда же подключают общую шину. Ваши рекомендации? Для удобства точки 1,2,3,4. Первая картинка с красненькими МЛТ 50-х моя. Вторая картинка из книжки написанной английскими буквами "___ ?____" (глава 15"Заземление") предоставленная ВАА (если не ошибаюсь), за что спасибо.

Прямо большой респект! Вот это я называю audio room однако.

Понятно. А как взаимное влияние сказывается? И ещё: - почему +150В между нитями? Судя по схеме НТ4 (-150В), да и на искусственную точку EF86 идёт НТ3 - это -450В, (в нашем случаи -430В). Или в схеме опять ошибка?

Конечно!, опыт построения и испытания всегда интересен. Для себя я перевёл статью и немного инфы с сайта https://www.diyaudio.com почитал. В соответствующей ветке пользователи повторяли, есть измерения и рекомендации. Сам остановился на оригинальной схеме. Как получилось у Вас?

точно так

А, вот ведь точно так! Вы правы. Куда смотрел в спешке..... трезвый....

На картинке - блок питания для схемы T.Melloy из журнала audioXpress, красным выделено питание накалов ламп 6С33С. Немного перепутана нумерация контактов, но не страшно. Имеются готовые обмотки на 12,7В под нагрузкой, но без средней точки. Как правильно организовать питание накалов, (при условии что на оригинальной схеме подано заземление для V4, и подано -150В для V5) учитывая что средней точки у обмоток нет?

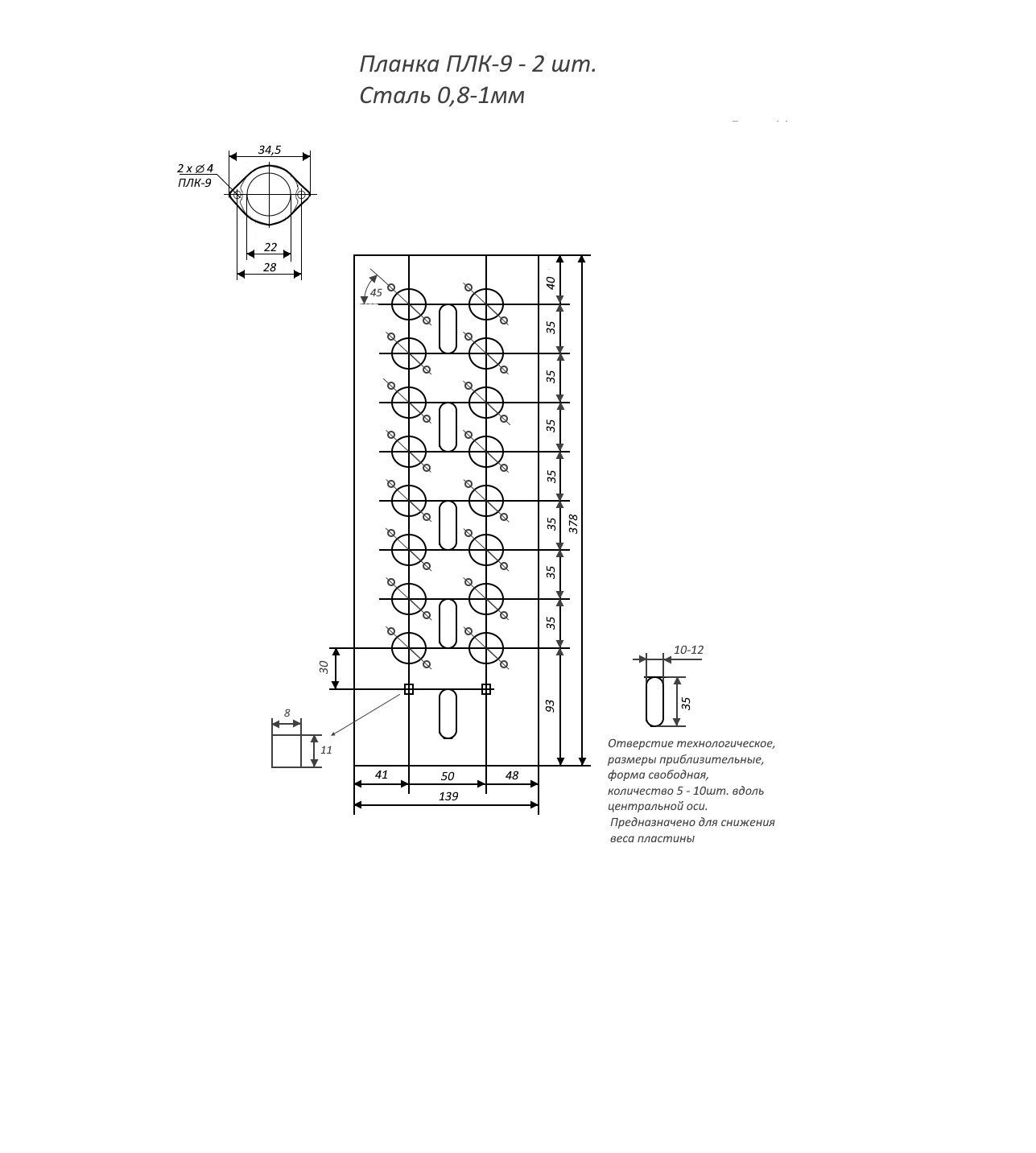

Подниму тему. Применение данного вида динамиков видится исключительно для усилителей OTL. Изготовление, и как следствие текущие затраты оправданы только для связки с такого вида усилителями. Цель тоже понятна - снизить количество ламп при текущей расчётной мощности. Риск подпалить из-за ненадлежащего отвода тепла и выйти из поршневого режима при неаккуратном прослушивании, известна. Однако, - предложили на доработку 10ГДШ. В связи с тем, что у меня есть объективные причины не соваться в намотку, за этот этап согласился взяться мой товарищ. На катушку 25мм вместилось 4 слоя провода 0,08. Катушка получилась двухсторонняя на 80 Ом по постоянному току, - значит что около 100 Ом у него таки получилось, я бы неверное уже порвал и не раз, и не два. В связи с тем, что данный вид изделий не востребован, на просторах Inтернетов вообще почти что не встречается, специалистов по пальцам пересчитать, - возникают некоторые вопросы, которые наверное только здесь и можно задать: - сколько примерно ламп 6С19П из усилителя Климентия можно вытащить, (это для примера если что, см. тему Климентия "Без выходного трансформатора 10 х 6С19П"), что-бы сохранить отдаваемую мощность из расчёта 10ГДШ на 100 Ом? - есть информация, что на керн приклеивают таблетку неодимового магнита чуть меньшего диаметра для концентрации рассеивания, - насколько это эффективно, и стоит ли...? Спасибо.

Улдыс приветствую! Я остановился перебирать фильтра на следующем предпочтении: НЧ- МБГО, СЧ- полистирол, ВЧ -поликарбонат. АС "Ei". Естественно набором. Что и рекомендую.

Тоже хорошо, почта может быть дешевле самолёта?

Спасибо, вполне хорошее предложение.

Спасибо за предложение. Скажите, как рассчитать доставку? Можно приблизительно, (к примеру: Ростов, Москва, Пермь, Екатеринбург),и сколько учитывать комиссионных? Другие виды доставки, в случай если не так срочно (10-14 дней).

Спасибо, понятно!

Интересно чем заливают.......

Спасибо. Кстати никогда не встречал заливку тора с формовкой в середине. Похоже на что-то вроде монтажной пены, может нет. ... или силикон

Ок, попробую и мылом и спиртом

так и есть, лежат вымазанные инструменты в этой "смоле", ждут ведра с бензином, может поможет

Epcos серии В3236 - отличные конденсаторы, правда и стоят хорошо. Пропилен с заполнением "... resin filling Non PCB, soft polyurethane" (...смолой: без ПХБ, мягкий полиуретан). PDF Date: 2022-05-03 Version: 08.

Очень хорошо, а не было ли описания к ней?

Так и есть, вот скрин из мануала на Atma-Sphere M-60 mk3.2 - Assembly Manual

Для 6Н13С, лично я бы, рассматривал отработанную и по некоторым сведениям серийно выпускаемый ранее фирмой RSA (но это не точно!) вариант представленный в книге Keith Henney's Radio Engineering Handbook. Это разработанный P.Dickie и A.Macovski усилитель OTL с заявленными 25 Ваттами на 16 Ом-ную нагрузку. Но есть нюанс, данный вариант имеет опасную схему выпрямителя от сети. В данном случаи, стоит опять обратиться к "Руководству John Broskie по анализу и проектированию ламповых схем", данный дядька модифицировал и опробовал схему со своими рекомендациями. Вариант оригинал и статья: 6082_OTL.pdf

To Tim Mellow: - Выбор сглаживающих конденсаторов C8-C11 важен, потому что они определенно находятся на пути сигнала между выходными лампами и громкоговорителем и, следовательно, должны быть хорошего качества. Они должны быть свободны от внутренней вибрации, что означает, что они не должны «петь», когда усилитель управляет фиктивной нагрузкой. К сожалению, с тех пор, как я установил отличные конденсаторы Elna «Cerafine», они, похоже, были сняты с производства. Вместо этого я указал Elna «Tonerex» в качестве замены, хотя я никогда их не пробовал. ~ audioXpress February 2010 ...15

Отлично!, - это по схеме Malloy? Ждём фото изнутри и обзор: - как и что делалось, применение, рекомендации.

Мощность бы резисторов сразу отметить, чтобы не лазить каждый раз в схему

Тогда, самое разумное, всё оставить в своих руках
