Постройка компактного лампового усилителя от А до Я.

rodaf · April 26

Прекрасная работа, завидую белой завистью 👍

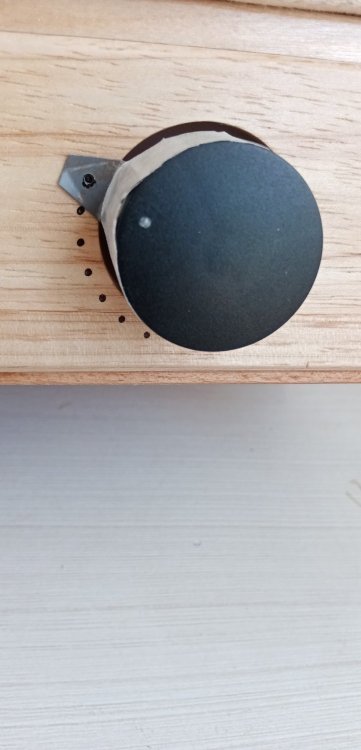

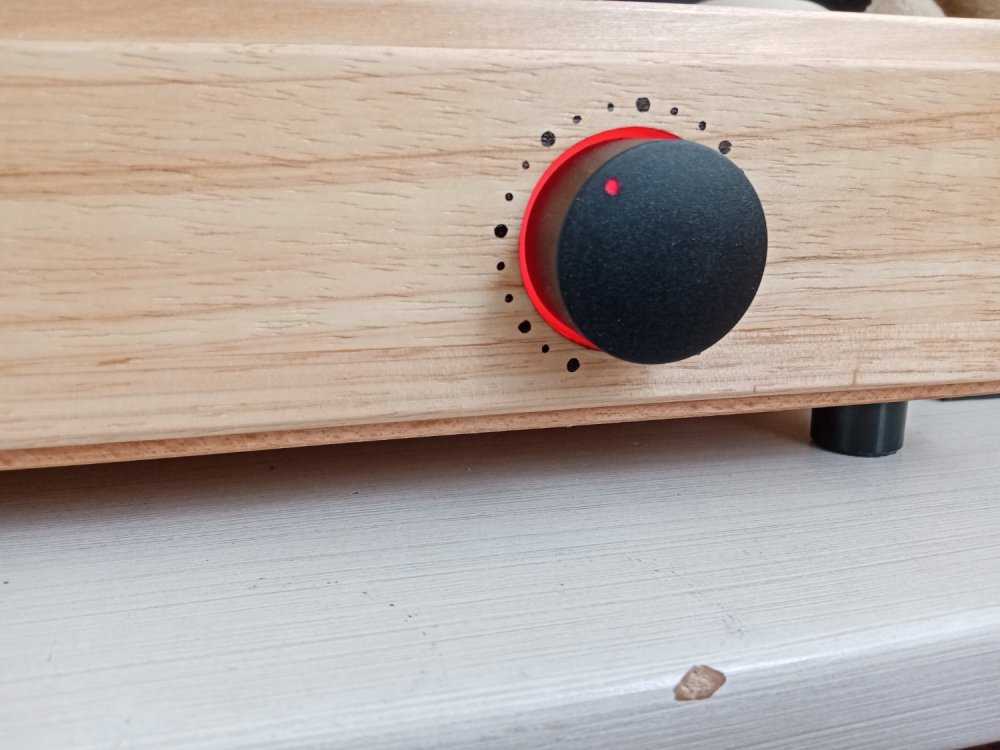

По точкам вокруг РГ мне кажется лучше убрать, выглядит как татуировка 🙂

Agats · April 28

я бы то же убрал

Сергей А · April 28

В 17.04.2026 в 18:15, KUE сказал:

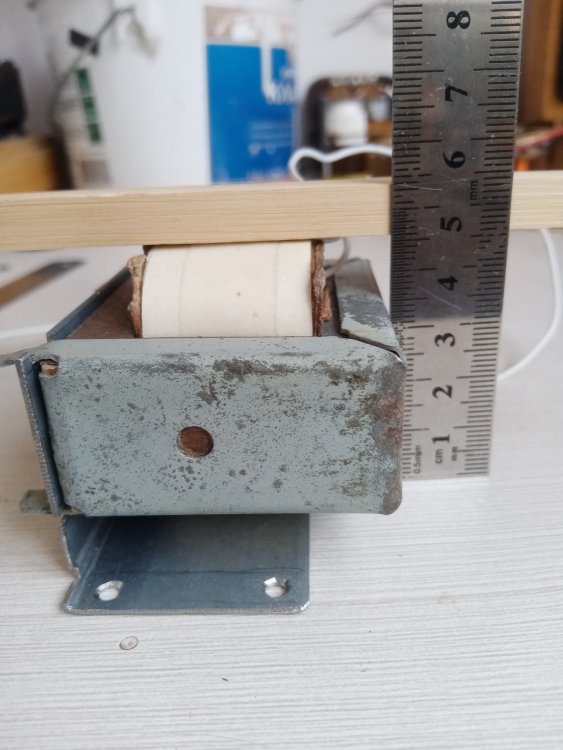

При установке выходных трансформаторов на панель, будет вино такое безобразие.

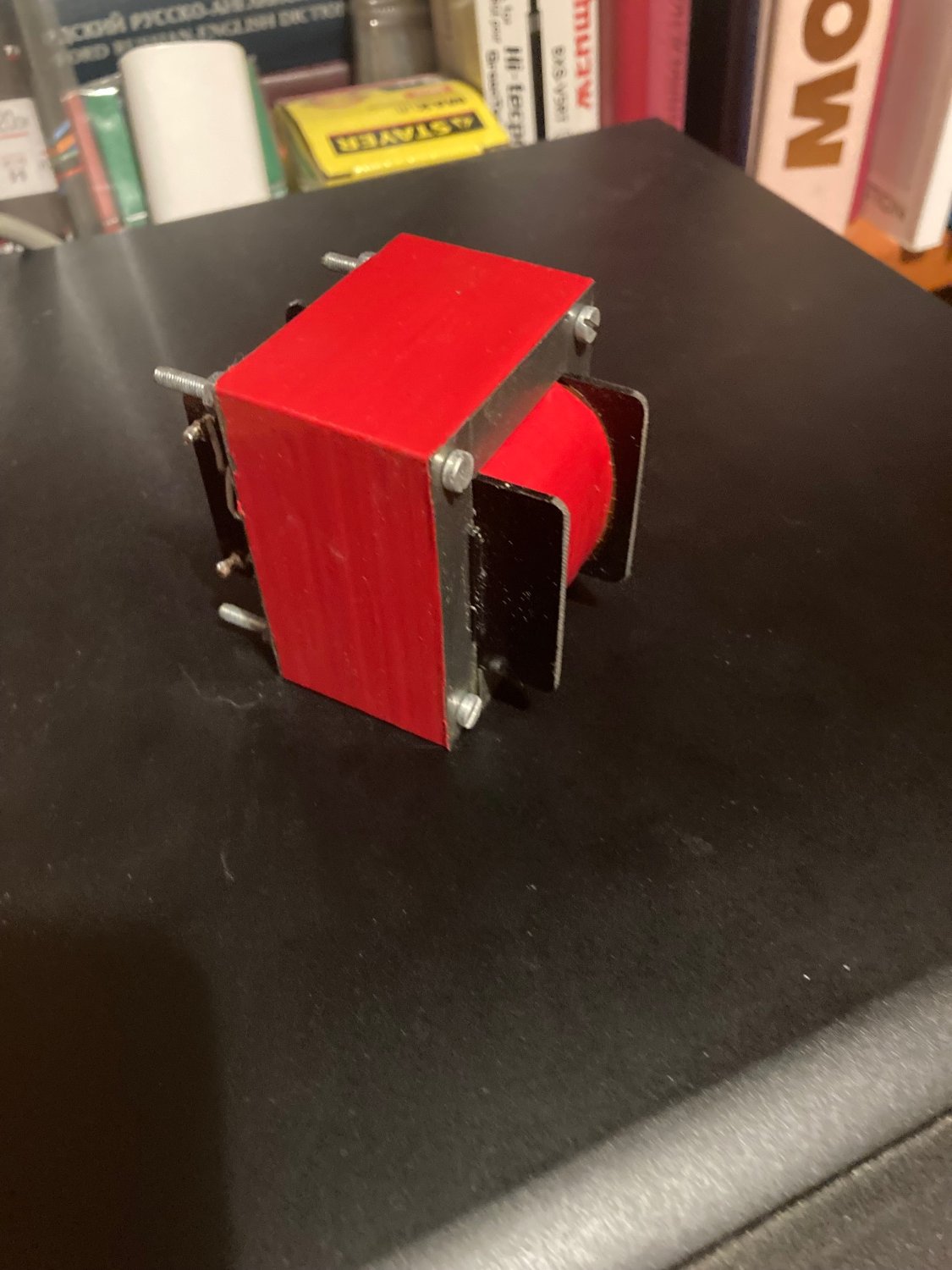

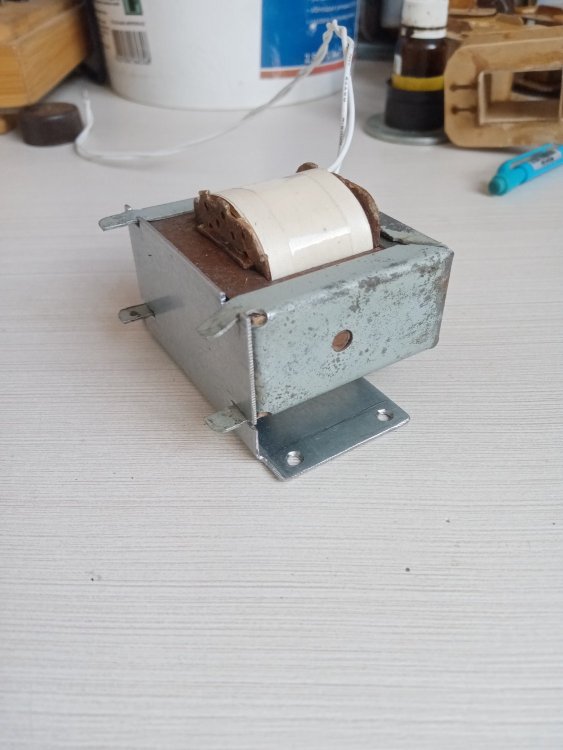

Со старых телеков, магов, радиол собирал такие штуки.

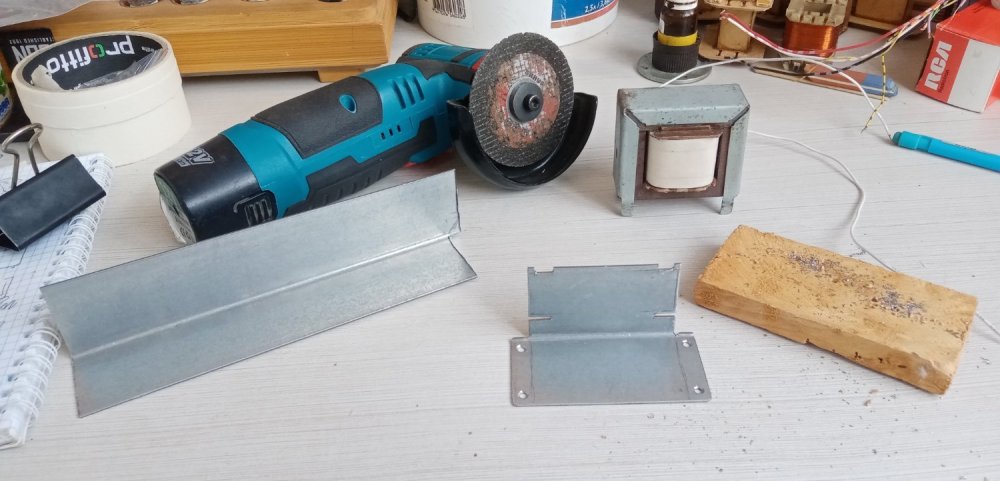

Из одной из них вырезал секции и вставил между уголками.

Железо легко оборачивается клейкой пленкой любого цвета и слегка усаживается феном. Потом можно крышку сверху ставить.

alex2203 · April 28

В 26.04.2026 в 13:58, rodaf сказал:

По точкам вокруг РГ мне кажется лучше убрать, выглядит как татуировка

Ну здесь можно давать советы, Но если автору нравиться , то пусть будет. Мои изделия не всем нравится, но а я так делаю, и мне нравиться.

KUE · April 28

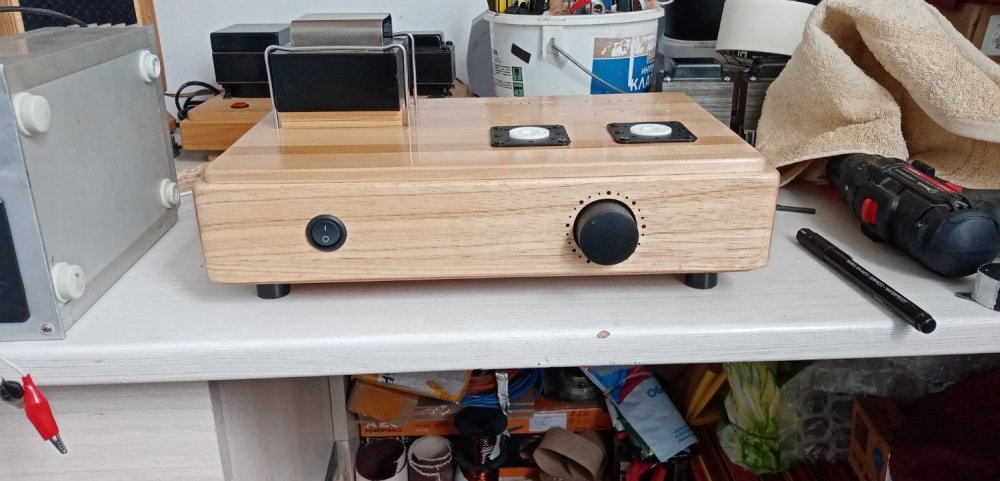

Мне самому пока не понятно нравится или нет. При окончательном внешнем виде (с лампами и вых трансами} будет понятнее. Смывается спиртом.

matss · April 29

В 26.04.2026 в 13:58, rodaf сказал:

По точкам вокруг РГ мне кажется лучше убрать, выглядит как татуировка

Нормально всё, как говорят на вкус и цвет.

KUE · May 8

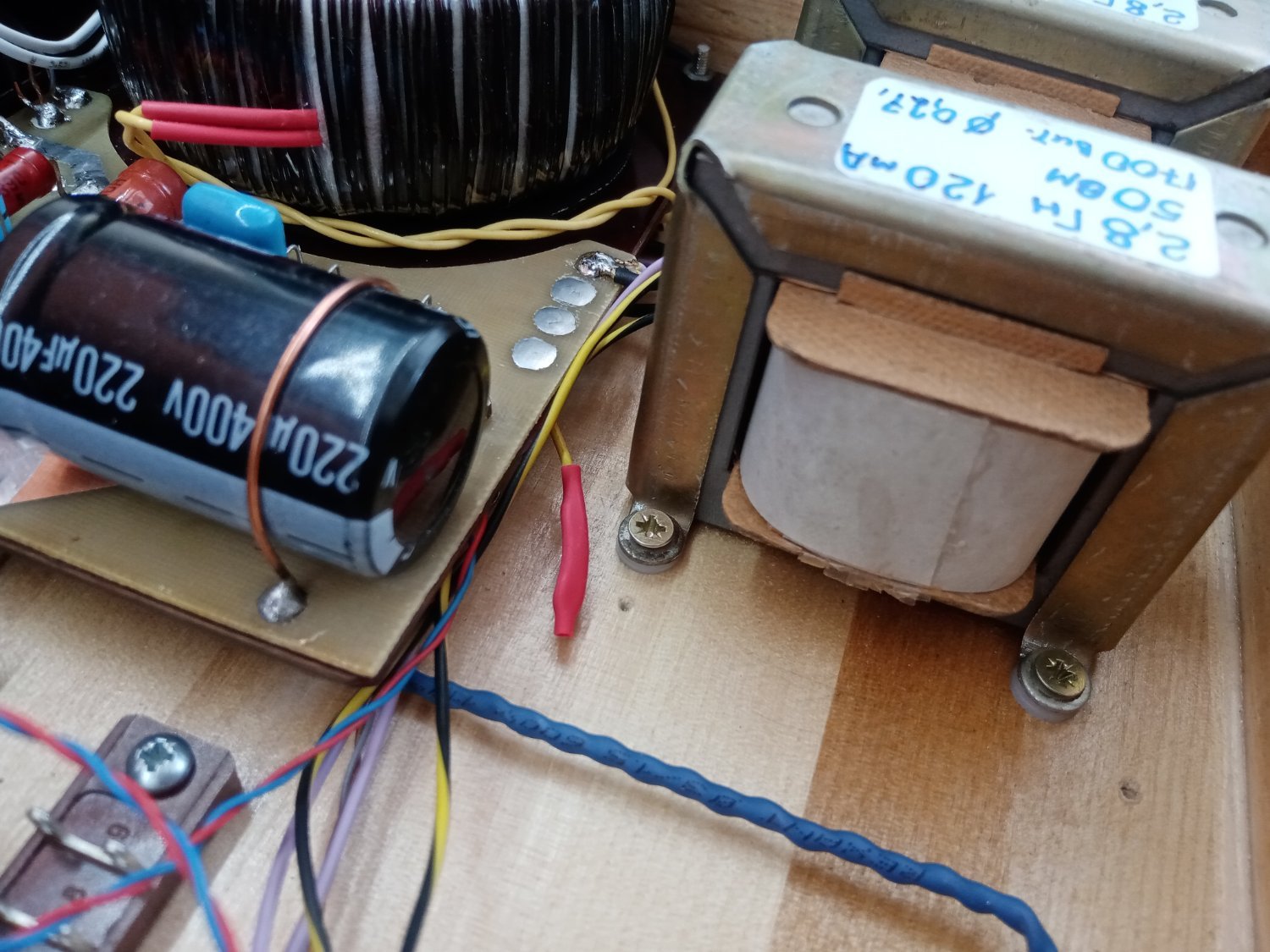

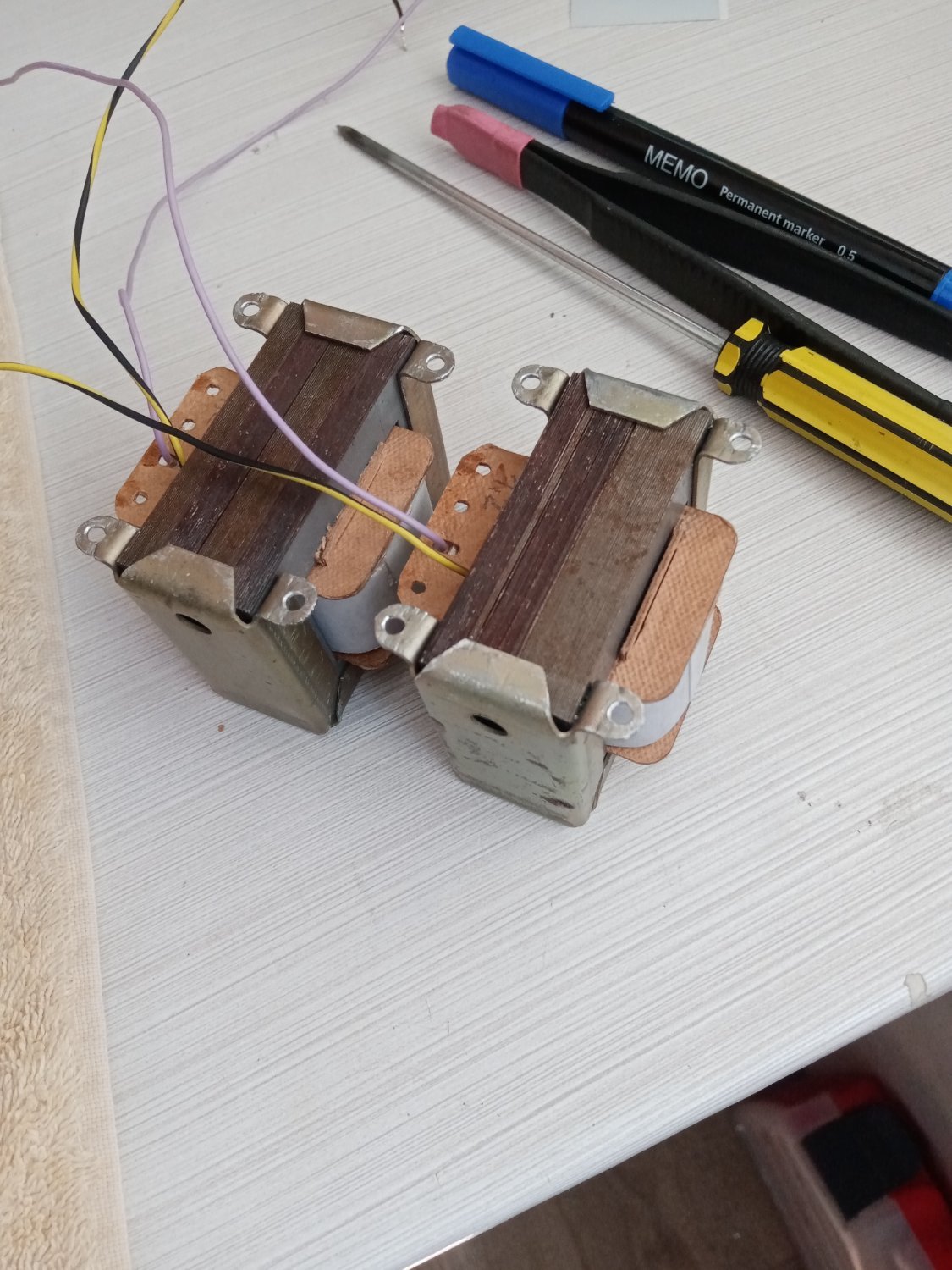

твш-з перемотал на дроссели. Получил 2,8 Гн, 120мА , 50 Ом, 1700 вит. диам. 0,27мм. Намотка послойная.

Телевизионные твз имеют крепления к корпусу путем загибания "ушек". Хотел также закрепить на панельку, а панельку к корпусу. Потом пришла мысль эти ушки отогнуть в другую сторону и закрепить на корпус. Толщина деревянной панели 7мм. Тщательно измерил, подложил шайбы, чтобы шурупы не вылезли на лицевую сторону. Т.к. дроссели будут находится в подвешенном состоянии и работать на отрыв, посадил их еще и на клей (жидкие гвозди).

KUE · May 17

Нравится разводить монтаж цветными проводами.Но вот как-то закончился цветной провод сечением 0,5кв мм. Решил прикупить. Продают разного цвета провод ПВАМ. Утверждают, что это провод для авто и что номинальное напряжение 48 В. Но изоляция такая же по толщине и материал изоляции ПХВ как и в сетевых проводах. Вот думаю это маркетинговая фишка или там реально изоляция какая то с особыми добавками?

Stan Marsh · May 17

Ну, тут ДШ предполагает использование в тяжёлых условиях автомотовелофото, а в наших тепличных вполне можно задрать напряжение. В каких-то местах можно термоусадкой подстраховать. Лично я уже давно на силикон перешёл.

Вот, кстати, почти поэтическое описание:

ПВАМ — это автотракторный медный провод, рассчитанный не «по паспорту», а под реальные условия: вибрации, перепады температуры, масло, грязь и длительная работа в низковольтных системах 12/24 В.

На практике ПВАМ применяют там, где обычные монтажные провода быстро теряют ресурс или начинают давать просадки напряжения.

KUE · May 17

50 минут назад, Stan Marsh сказал:

На практике ПВАМ применяют там, где обычные монтажные провода быстро теряют ресурс или начинают давать просадки напряжения.

Это что, со временем уменьшается сечение меди или увеличивается её сопротивление, что провод начинает давать просадку напряжения? :smile-55:

Может в ПВАМ особенная медь которая при повышенном напряжении теряет свои свойства? Я например не могу найти причин почему только 48В.

Stan Marsh · May 17

Ну, обычно страдает не проводник, а изоляция.

Kutun · May 17

2 часа назад, KUE сказал:

Это что, со временем уменьшается сечение меди или увеличивается её сопротивление, что провод начинает давать просадку напряжения?

Может в ПВАМ особенная медь которая при повышенном напряжении теряет свои свойства? Я например не могу найти причин почему только 48В.

В авто теме частое явление повреждение изоляции , и разрушение жил агрессивными средами, вода +реагенты .

По факту автопроводка очень даже гуд для нашей темы .

Если интересно попробовать , могу нарезать пакет разных , и может сейчас скажу бред , но два полностью одинаковых усилителя , но в одном монтаж проводом от старого немца , а в другом от старого япа , при условии использования провода одного диаметра , усилители звучат немного по разному .

В пользу немца сравнение , почему я не знаю , по измерениям в rmaa они одинаковые .

Kutun · May 17

Да , пробовал в усилителе на г811 , анодное 650вольт , нечего не пробивало

KUE · May 17

Тоже подозреваю, что в тепличных условиях этот провод по предельному напряжению не чуть не хуже обычного.

Ollleg · May 17

1 час назад, Kutun сказал:

В авто теме частое явление повреждение изоляции , и разрушение жил агрессивными средами, вода +реагенты .

По факту автопроводка очень даже гуд для нашей темы .

Если интересно попробовать , могу нарезать пакет разных , и может сейчас скажу бред , но два полностью одинаковых усилителя , но в одном монтаж проводом от старого немца , а в другом от старого япа , при условии использования провода одного диаметра , усилители звучат немного по разному .

В пользу немца сравнение , почему я не знаю , по измерениям в rmaa они одинаковые .

Немец был собран более "душевно", потому и играл "душевнее"... Дело было не в проводах. :smile-15:

KUE · May 17

13 минут назад, Ollleg сказал:

Немец был собран более "душевно", потому и играл "душевнее"...

Или выглядел более приятнее глазу. :smile-11:

KUE · May 26

В связи с началом дачного сезона постройка усилителя замедлилась, плюс товарищ попросил отремонтировать и перестроить c укв на фм VEF 214, другой товарищ попросил намотать ему силовик под кенотрон. Так по очереди и занимаюсь разными делами.

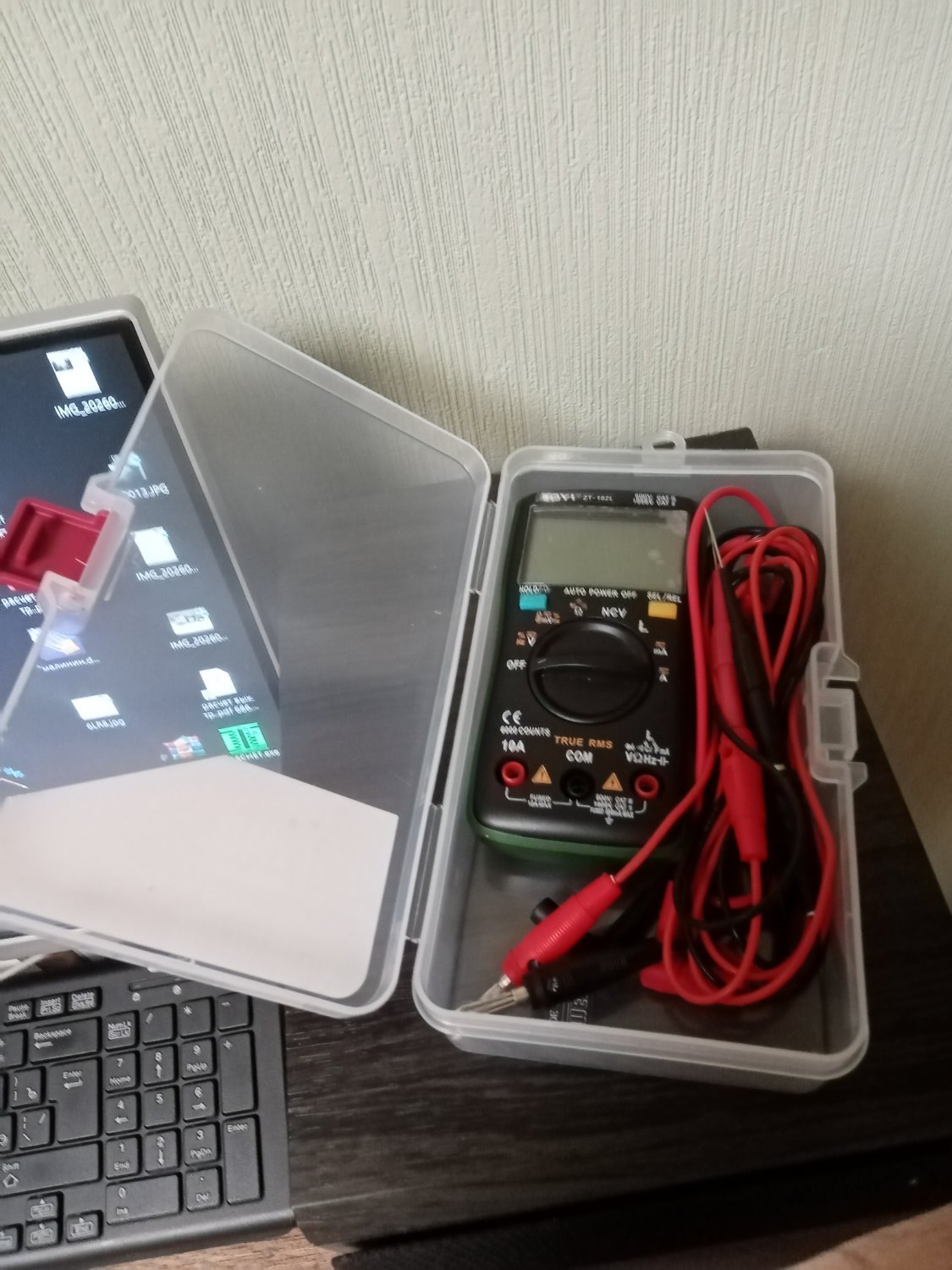

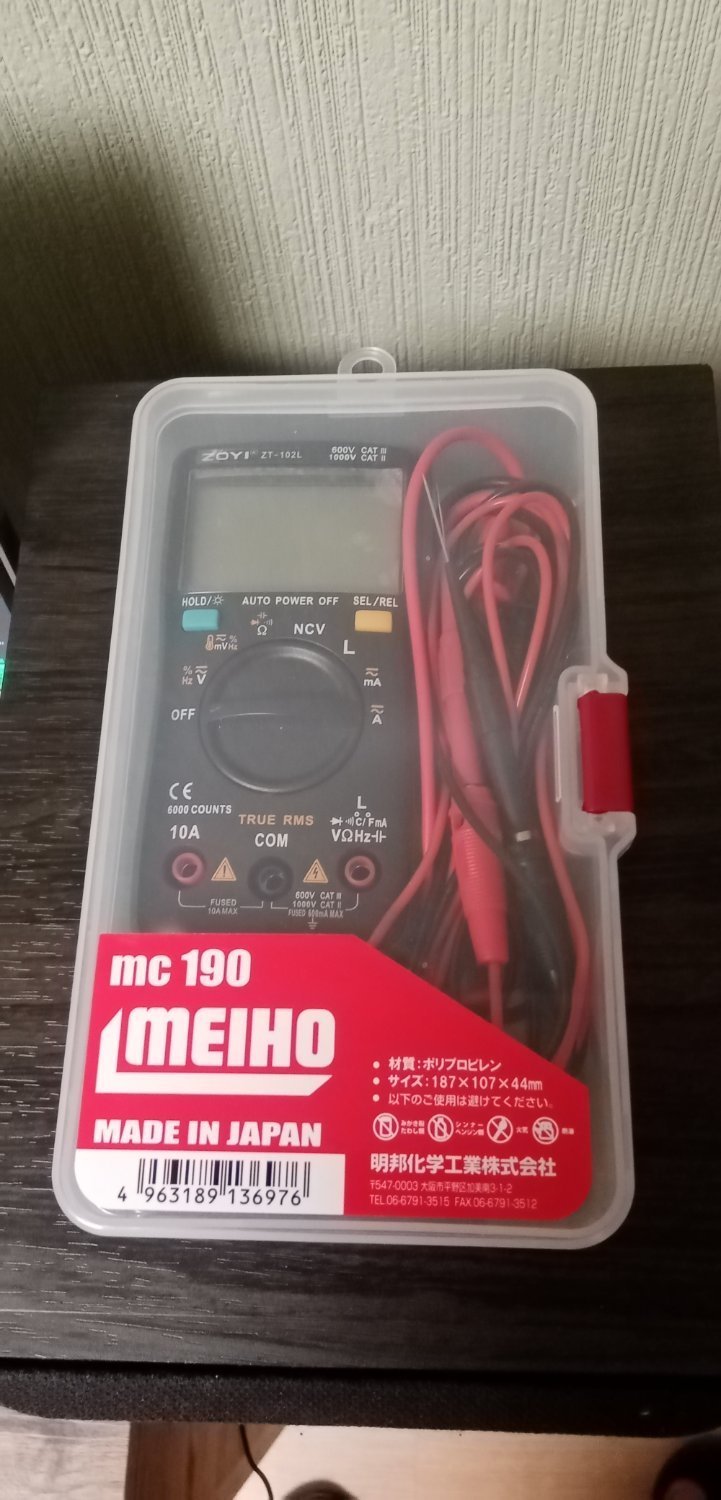

Для небольшого тестера прикупил в магазине для рыбалки такой кейс. Картонная коробка из под тестера развалилась и была маловата. В этой помещается ещё и несколько комплектов разный щупов.Что удивило кейс сделано в японии.

KUE · 2026-07-12T16:28:57Z

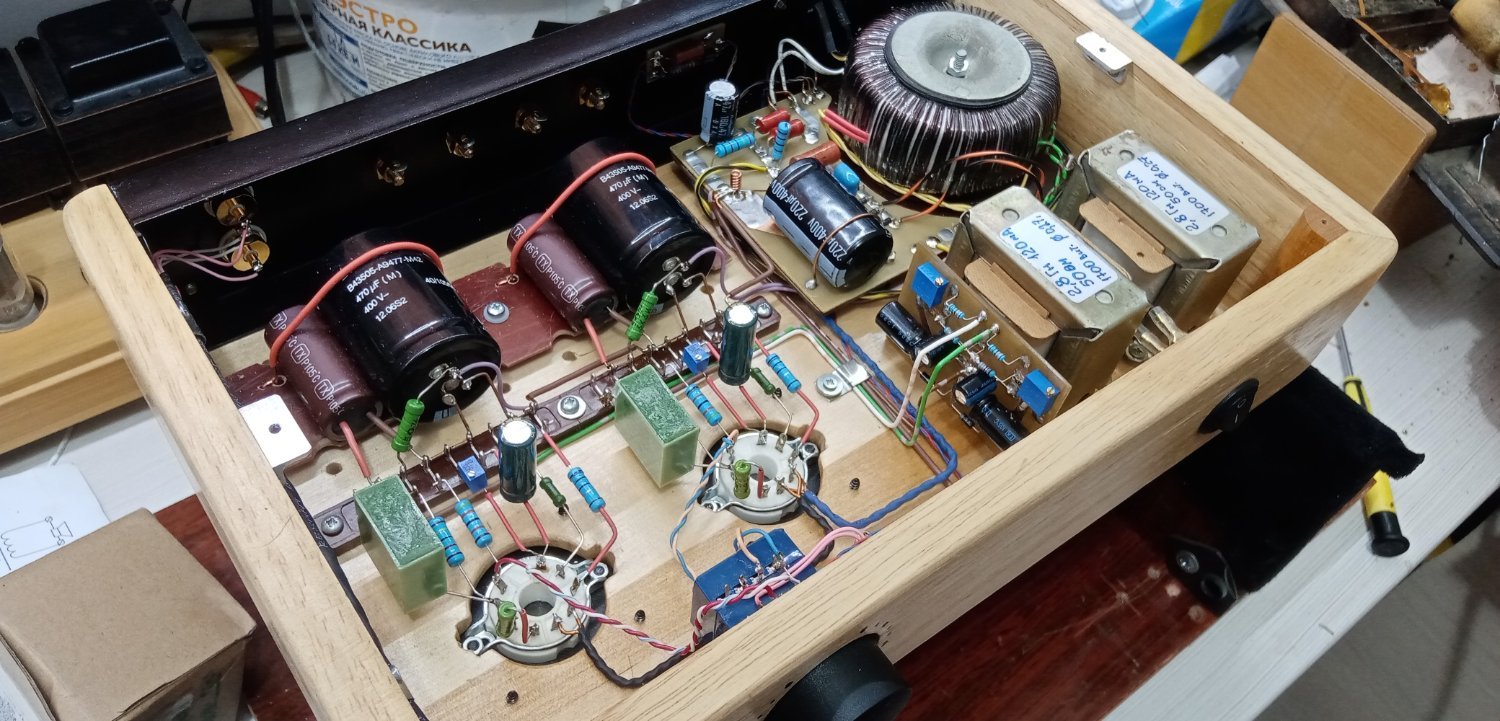

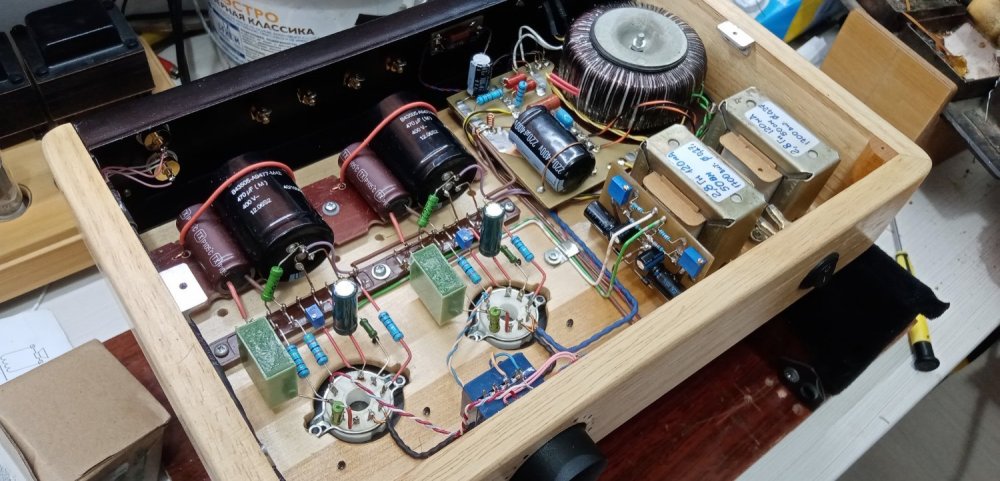

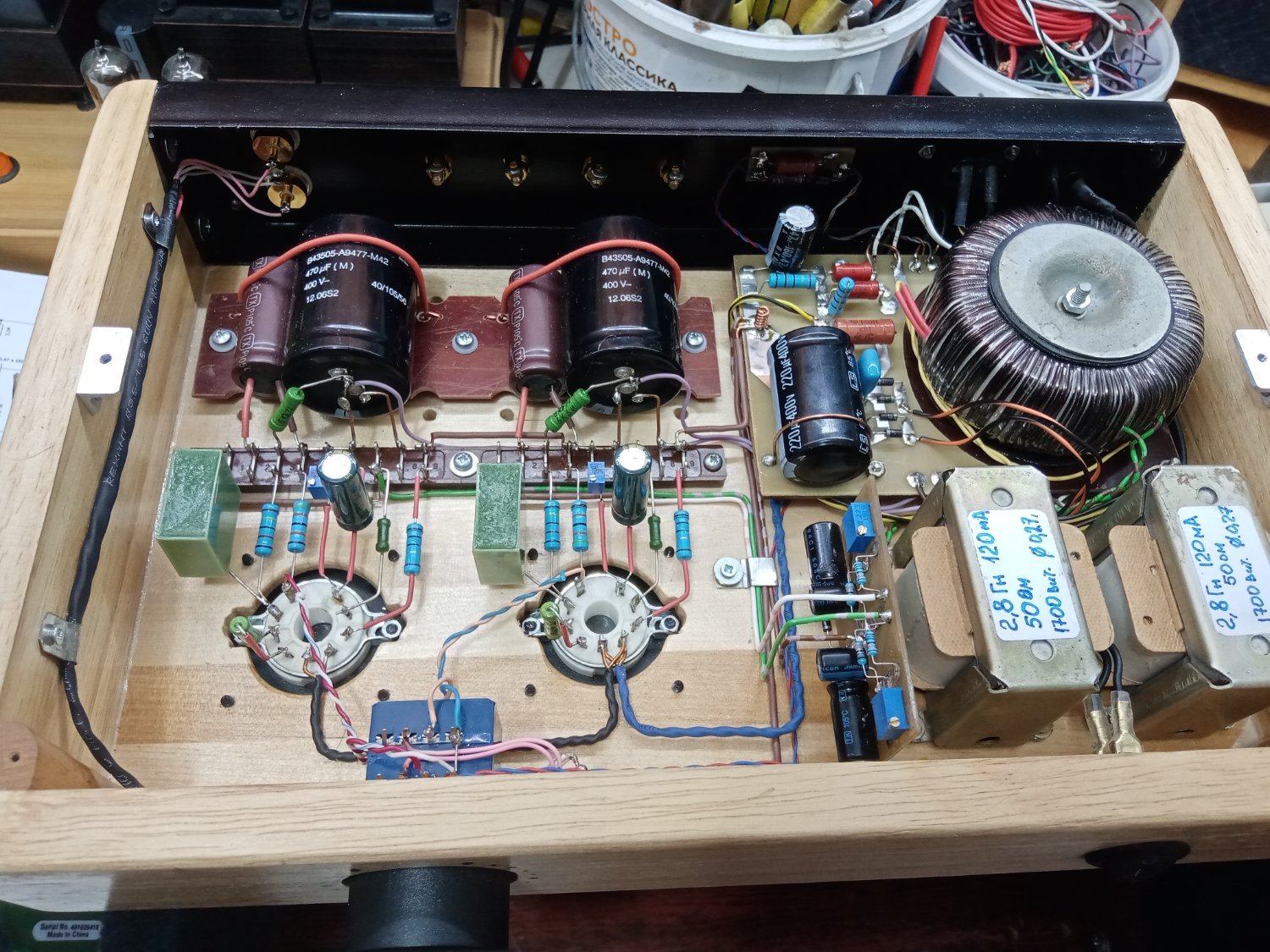

Борясь с ленью,жарой и апатией, подключив пространственное воображение за несколько небольших подходов сделал монтаж. Подал напряжения. Ничего не взорвалось, все в норме.
