Сергей А Posted December 26, 2023 Share Posted December 26, 2023 Может еще проект утвердить и подписи собрать 😂 1 Quote Link to comment Share on other sites More sharing options...

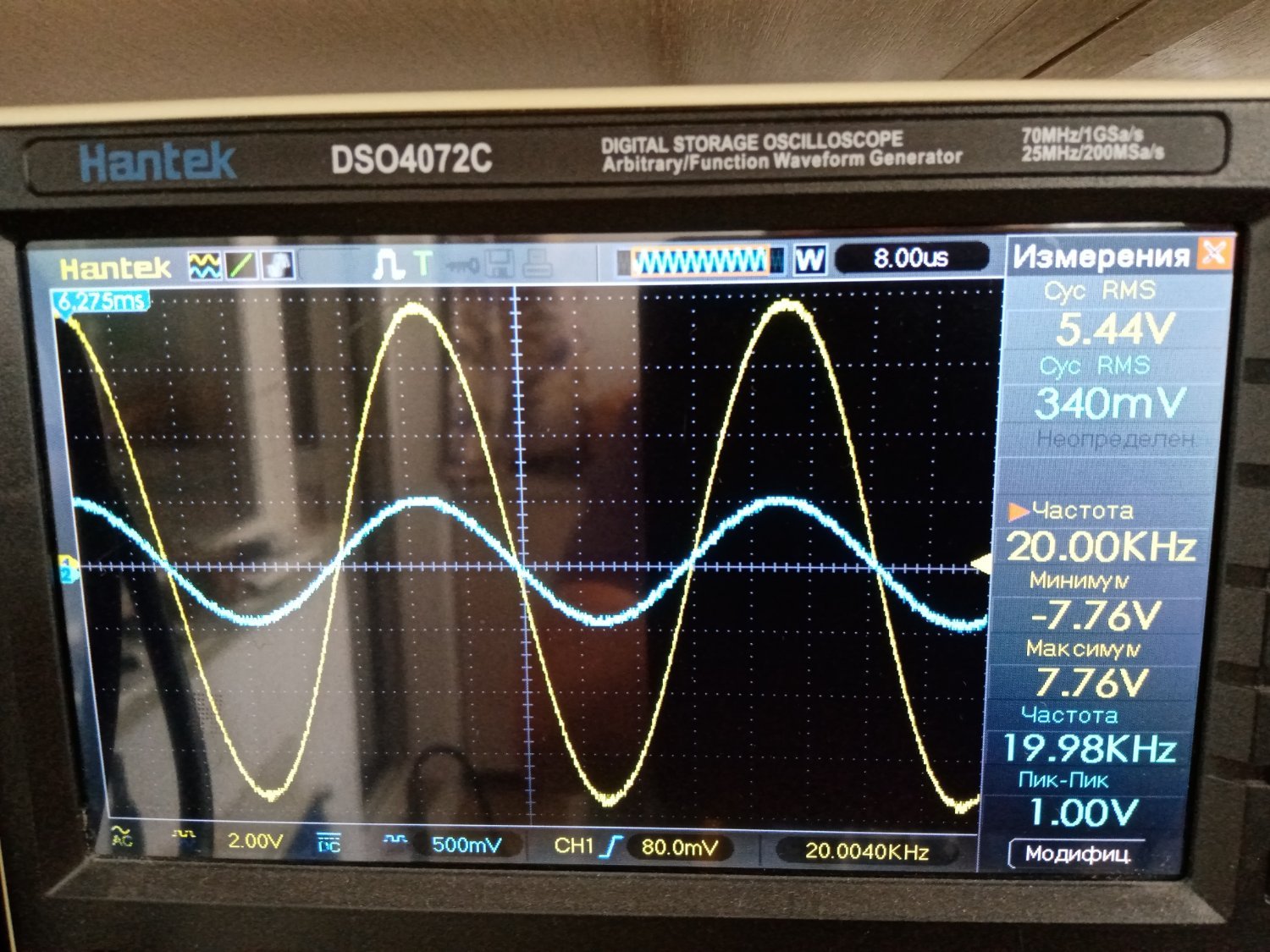

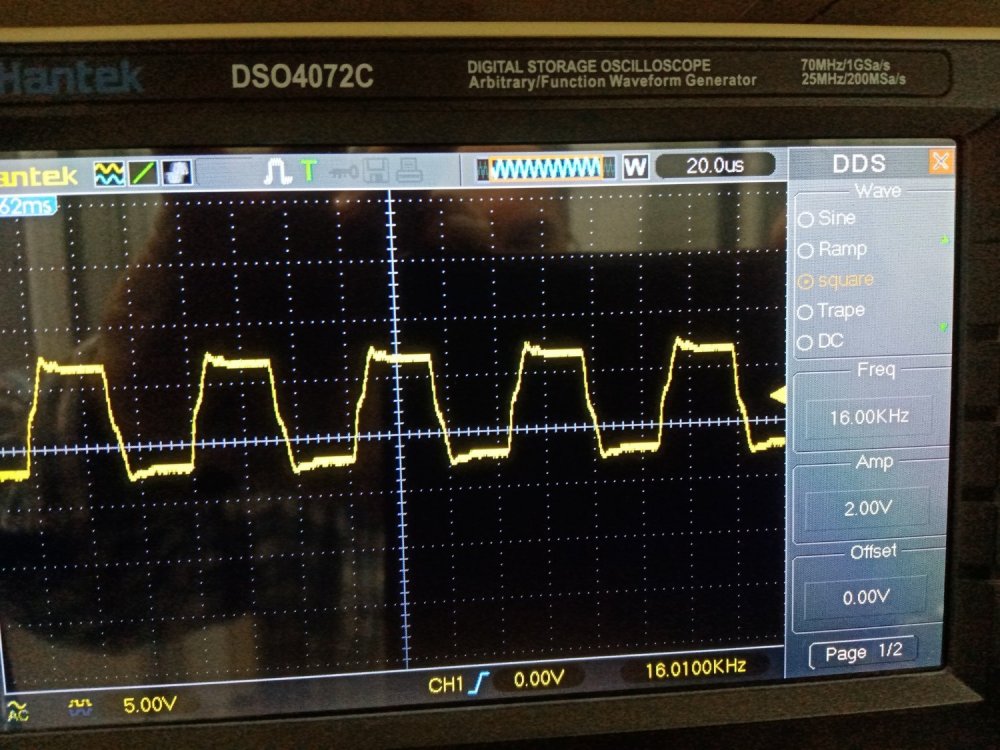

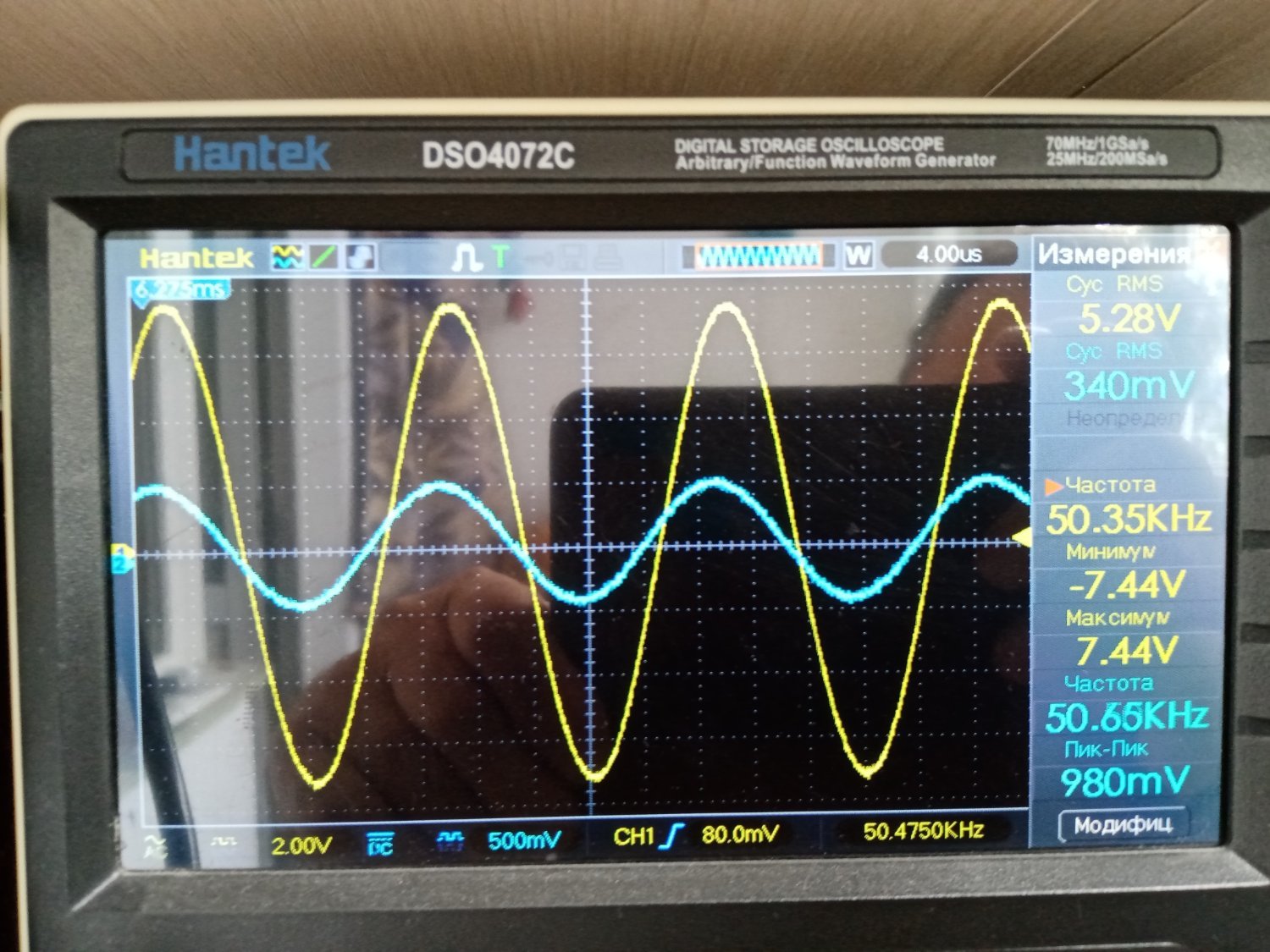

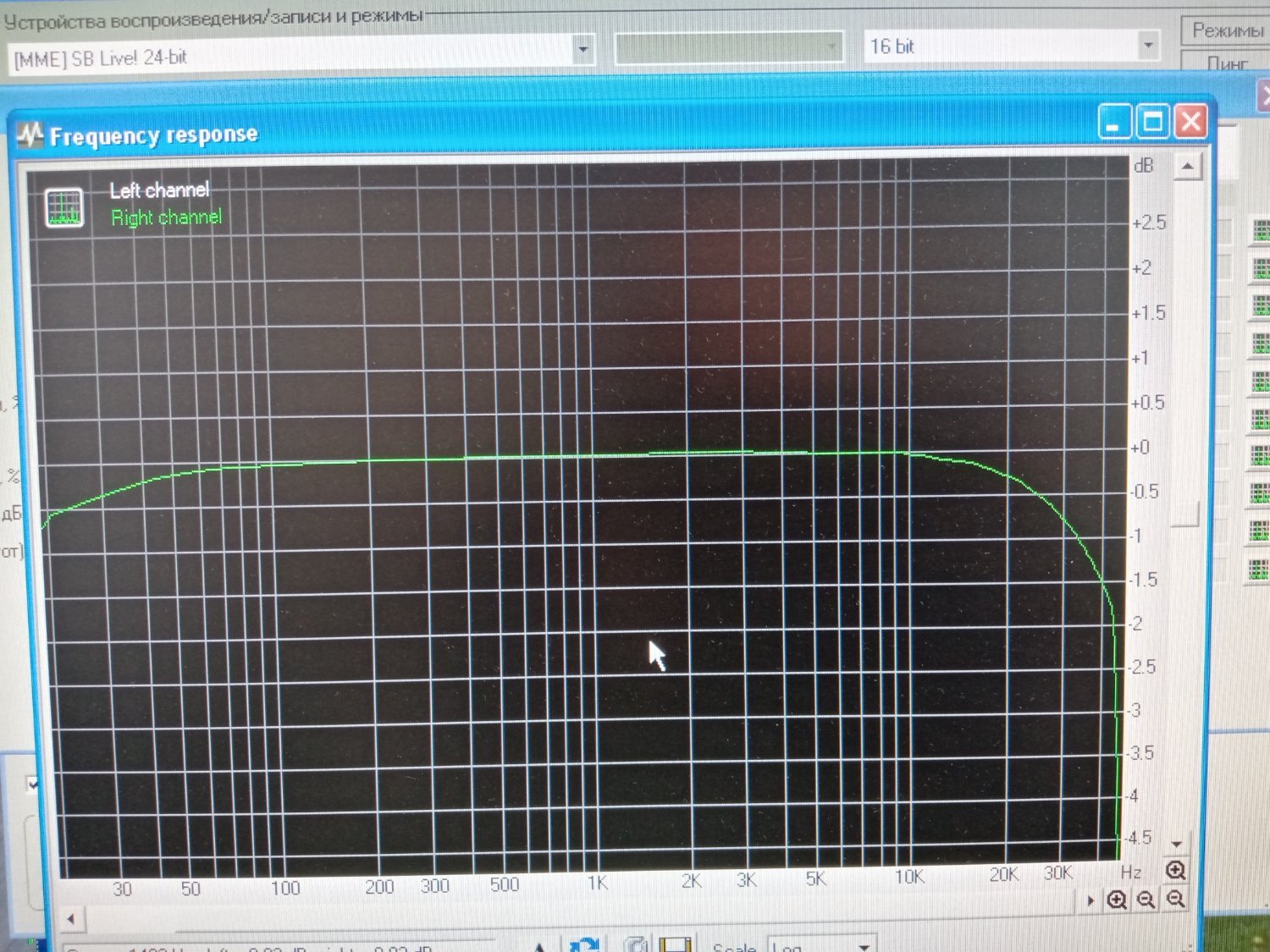

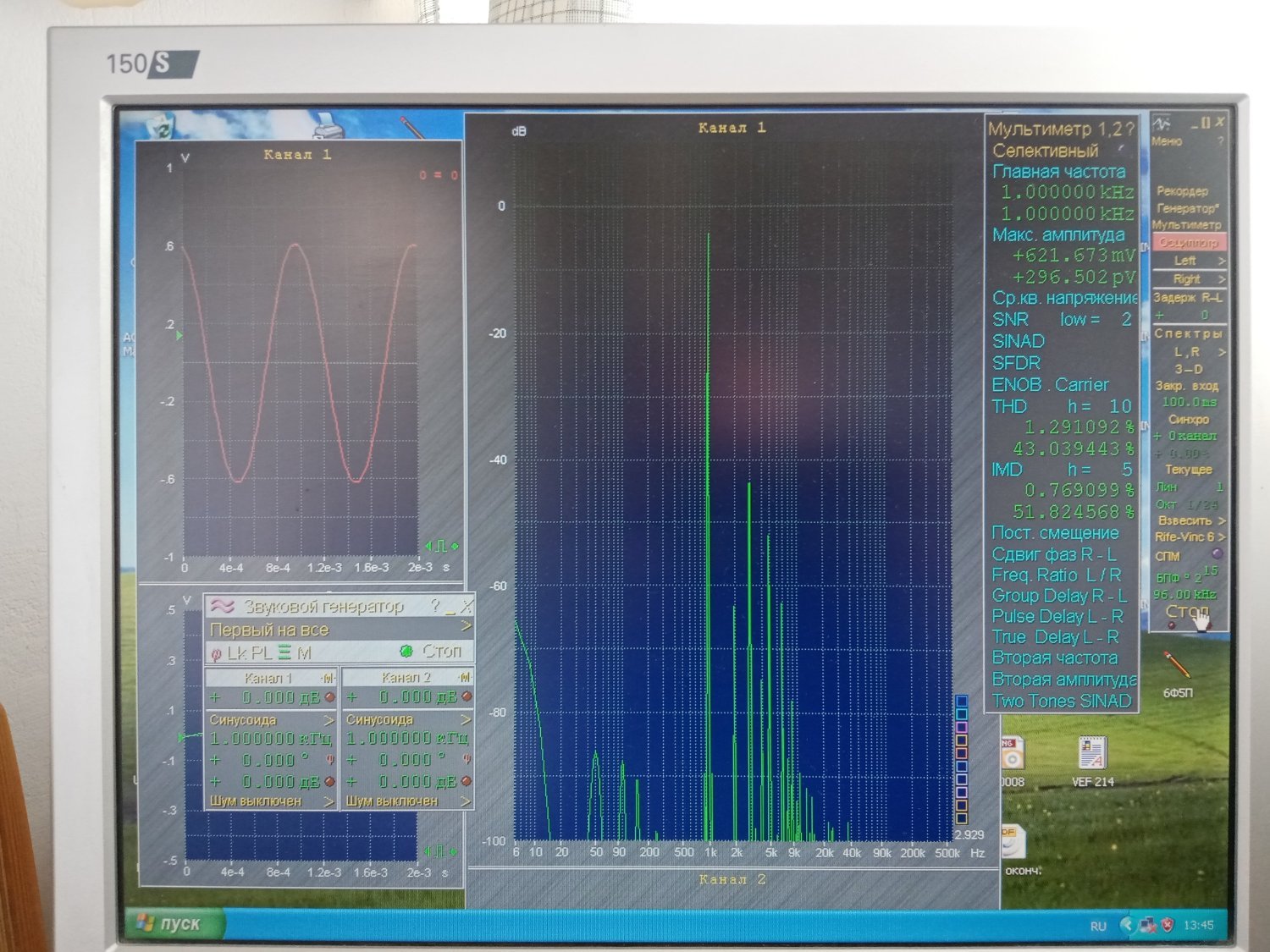

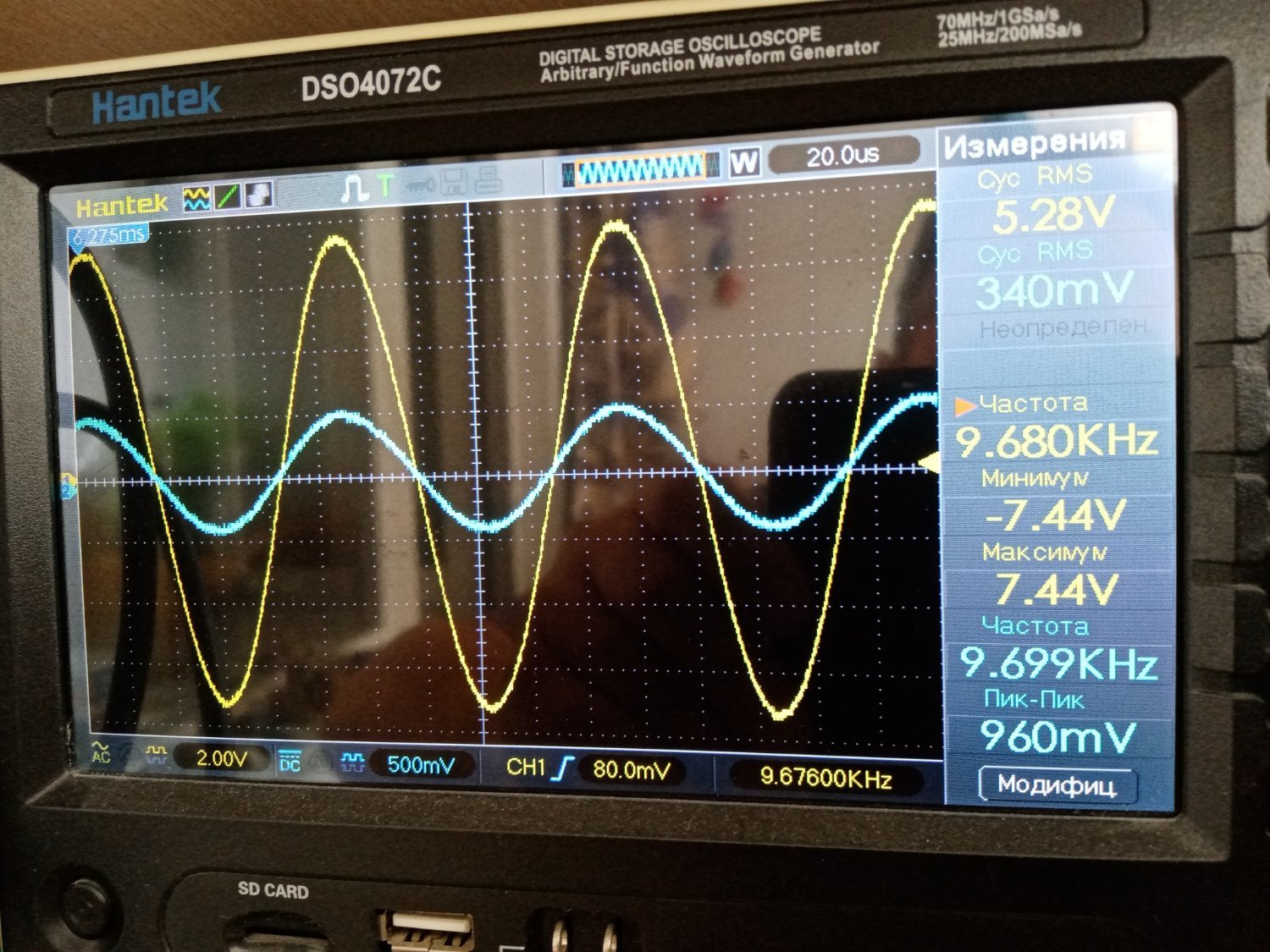

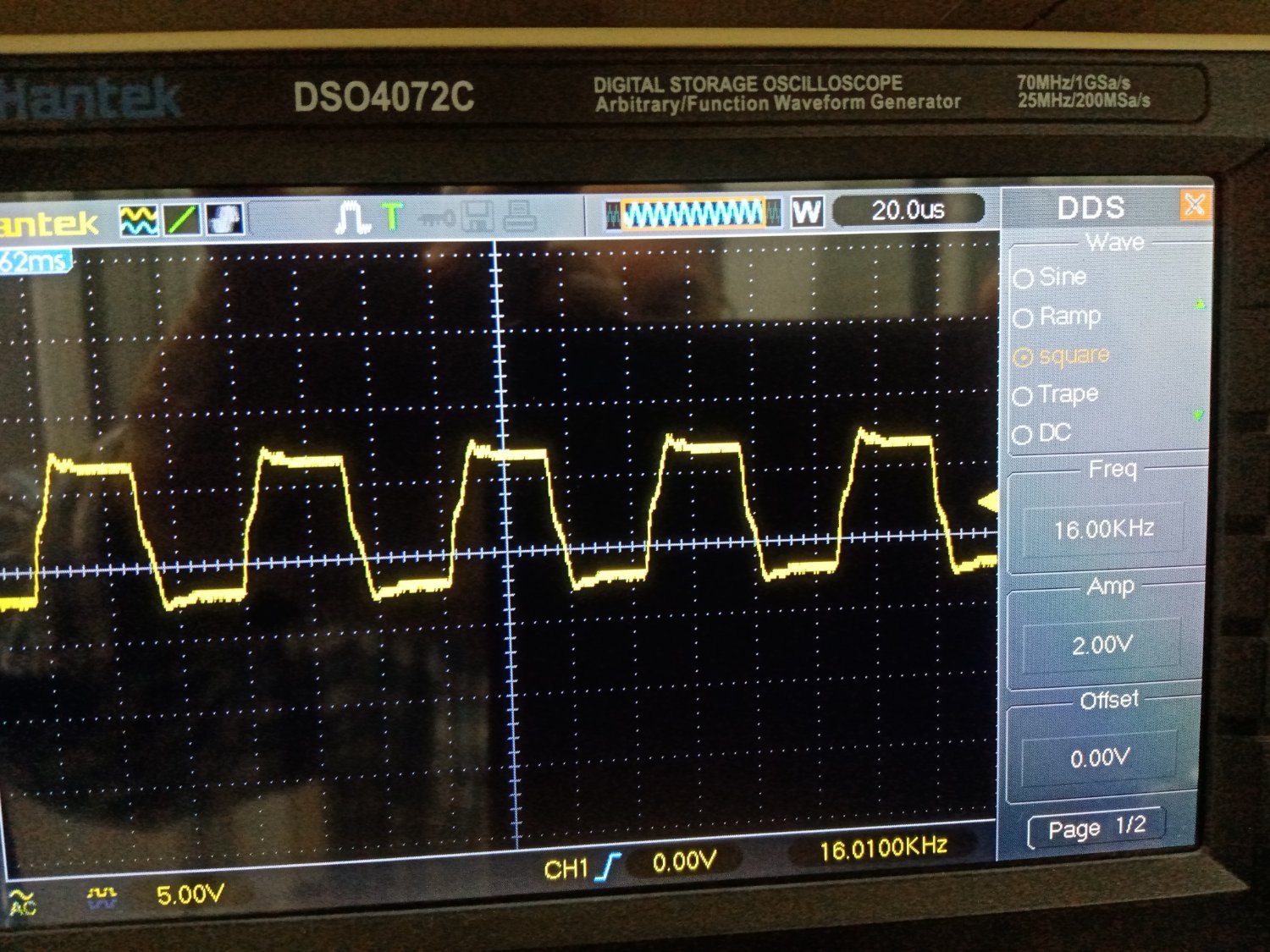

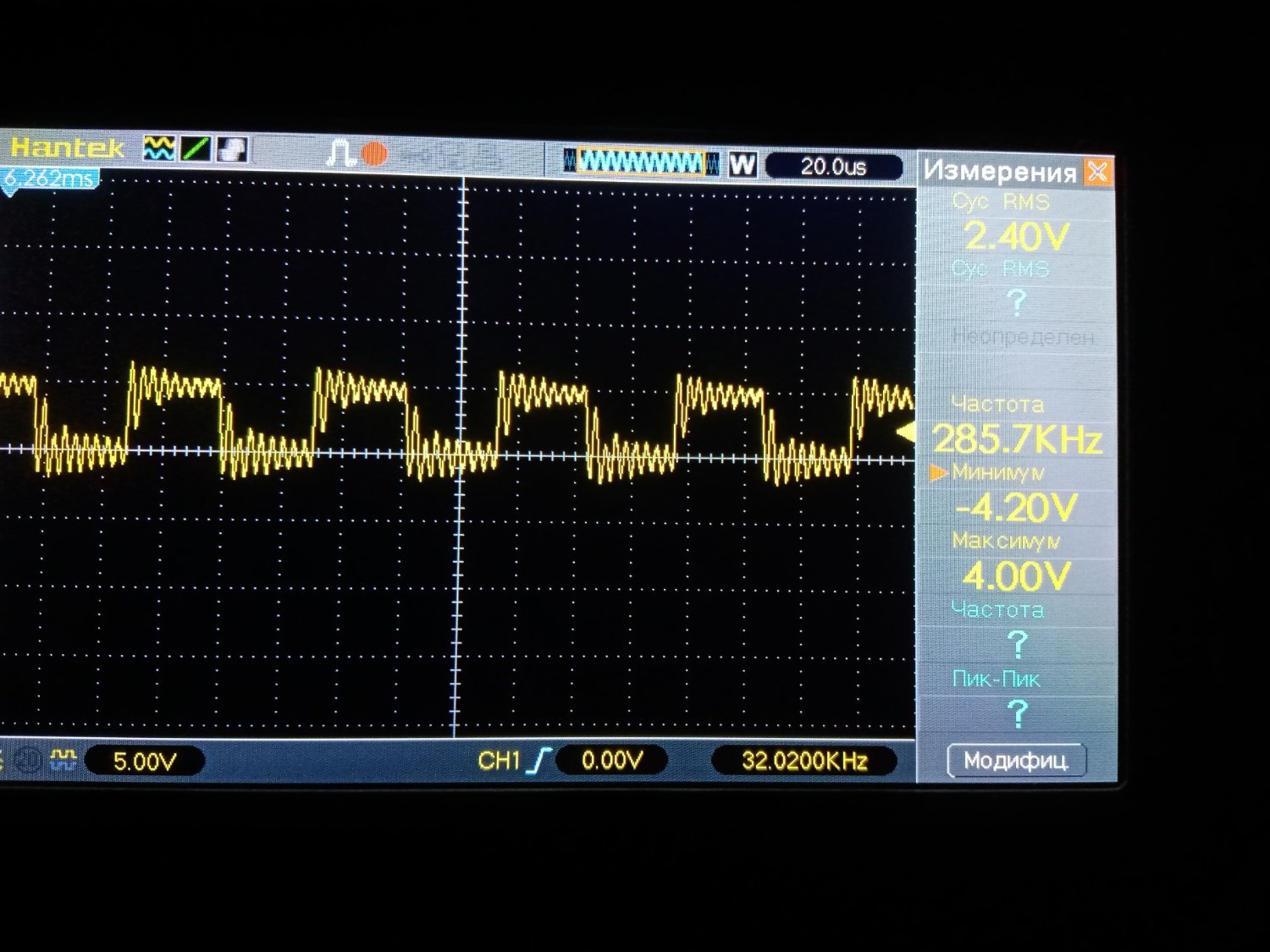

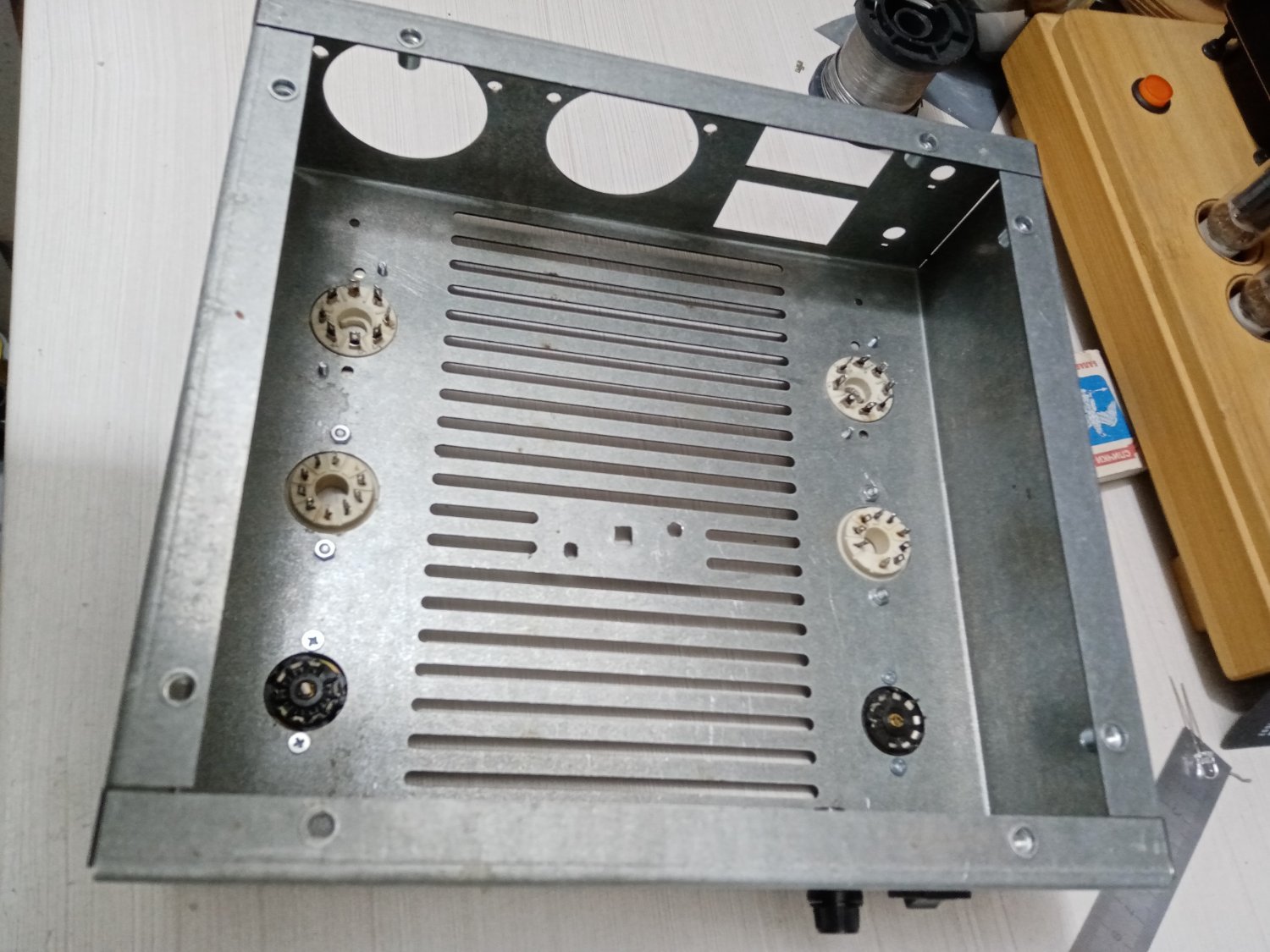

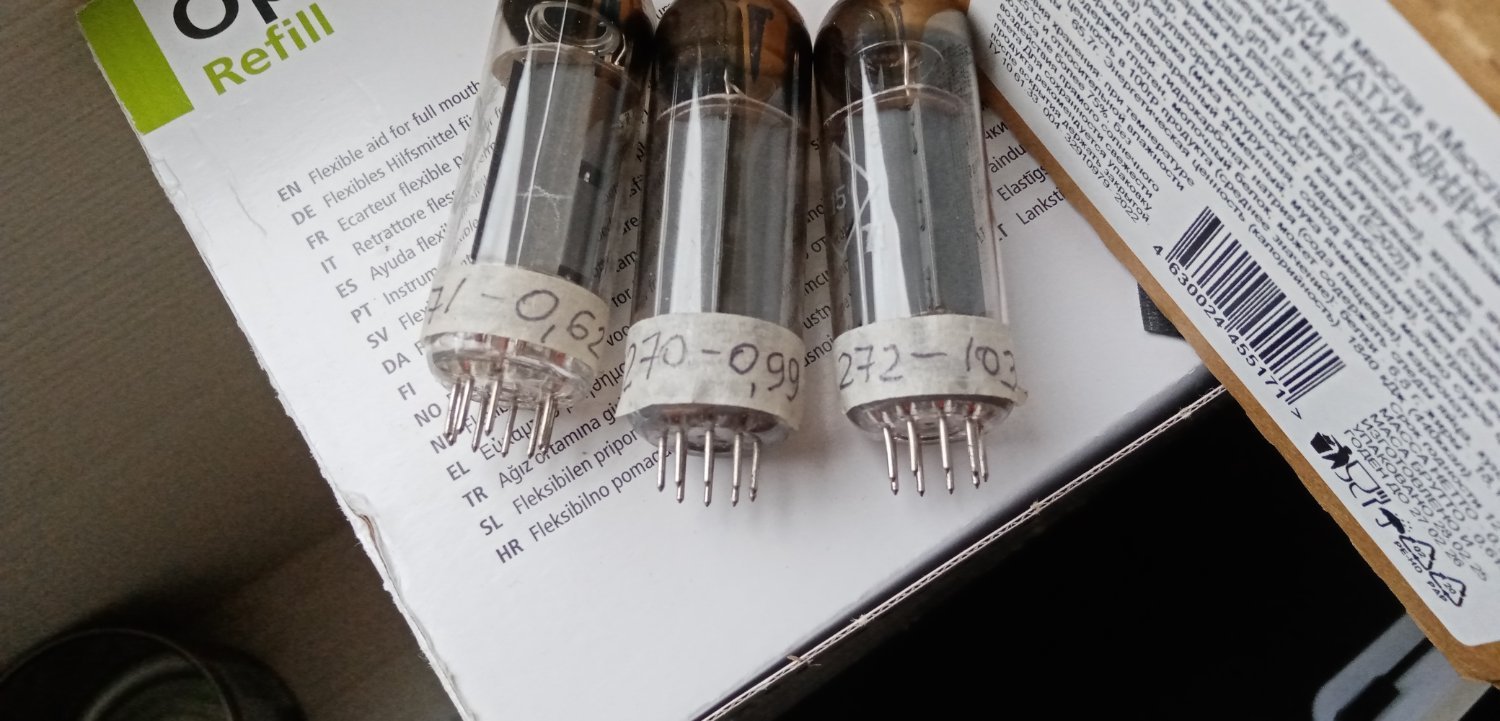

KUE Posted December 27, 2023 Author Share Posted December 27, 2023 Подключился посмотреть, что может моя поделка. Пока как есть, без наладки. Нагрузка 8 Ом. Выходные 6П43П: анод 287 В, ток 40мА. Драйвер 6Н2П: катод 1,45 В, анод 180 В. Максимальная выходная мощность: (5,44 х 5,44)/8=3,7Вт. Показания осциллографа вероятно чуть привирают, так что это ориентировочно. Дальше поддерживая мощность чуть ниже 3 Вт, делал фотки. Напряжение на входе на всех частотах 560мв. Получается Ачх 30-30000 Гц по уровню -1дб. На 20 Гц начинает уже ощутимо крючить синусоиду. Далее поработаю с режимами, с помощью эл. др. понижу напряжение на аноде 6П43П до 275-280 В. И входной каскад по спектроанализатору подстрою. Уровень фона: 2мв на нагрузке. На акустике (91дб)слышно если только ухо в динамик. С эти тоже поработаю. Опять вылезли лишние фото, убрать на получается 3 Quote Link to comment Share on other sites More sharing options...
юрий робертович Posted December 27, 2023 Share Posted December 27, 2023 По прежнему, и ДимДимыч поддерживает, 6н2п, и 6н2п-ев не лампа, максимум на корр-р от безделья. 2мВ плохо, это много даже для прямонакальных ламп Quote Link to comment Share on other sites More sharing options...
Xрюн222 Posted December 27, 2023 Share Posted December 27, 2023 Вот уж в корректор то точно никак, с её шумом, фоном и пр.эффектами.А в небольшой усилитель к 6п14п и тп в самый раз. А я бы вообще бы на 6ф бы 5п сделал бы. Там сразу всё что надо в баллоне. 1 Quote Link to comment Share on other sites More sharing options...
юрий робертович Posted December 27, 2023 Share Posted December 27, 2023 С тремя прокладками из слюды 6н2п-ЕВ хоть замучай, и называют гитарная лампа, не фонит вообще От Влада Пронина плиз 3 Quote Link to comment Share on other sites More sharing options...

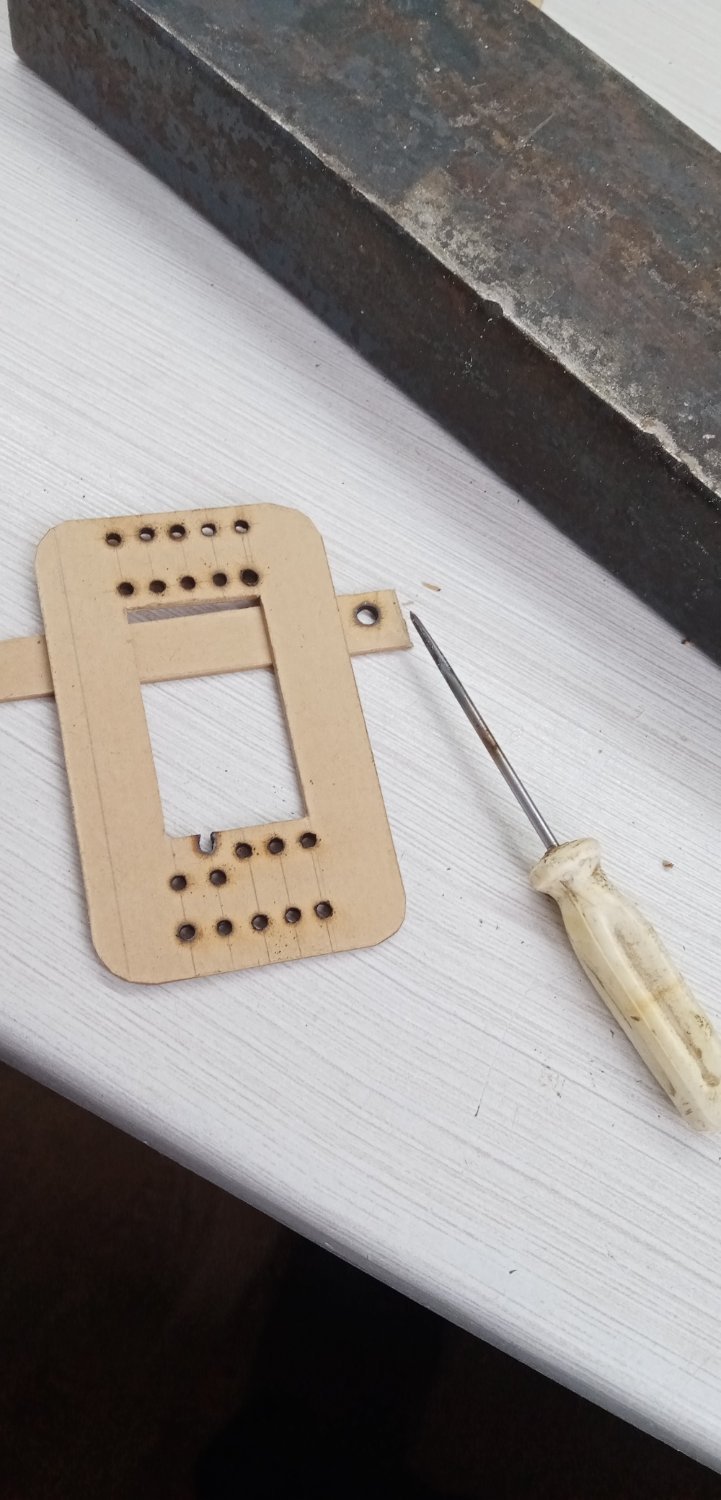

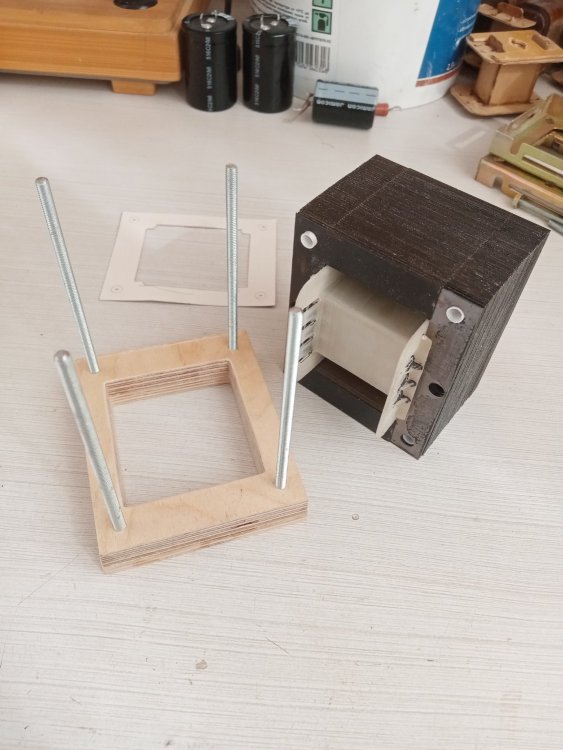

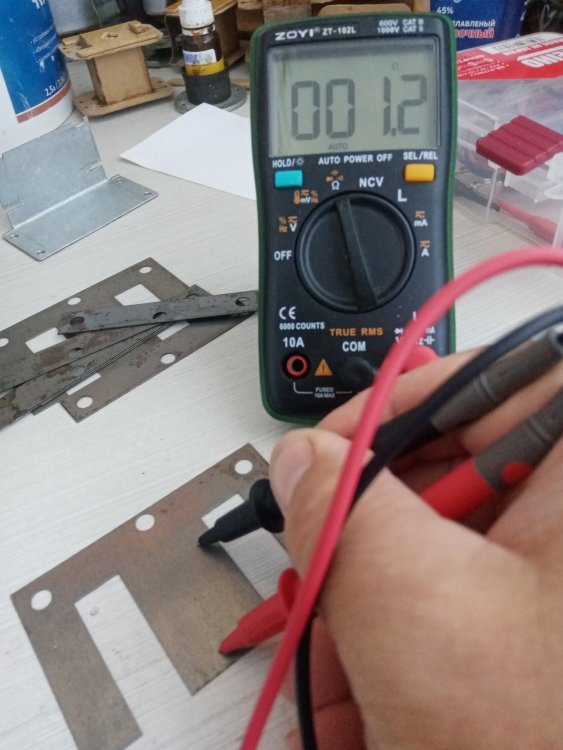

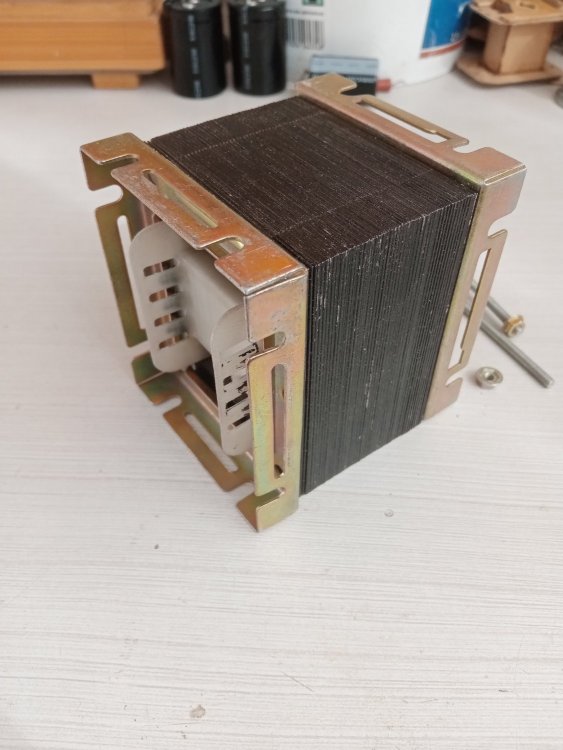

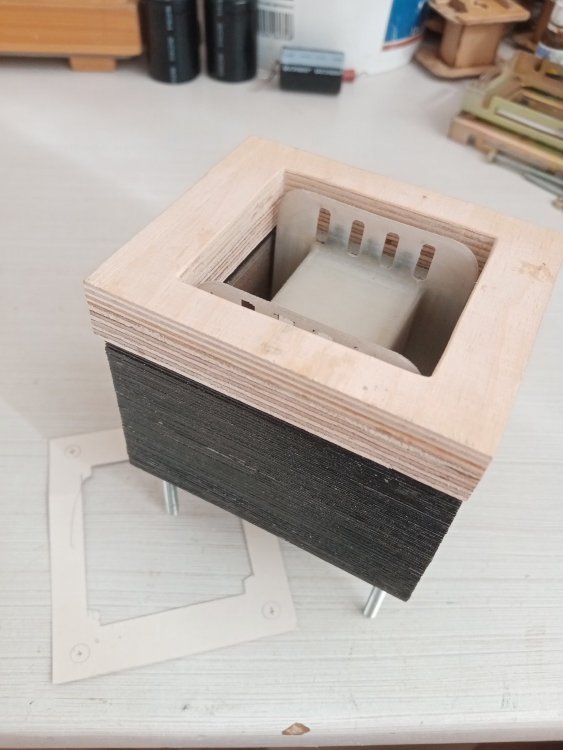

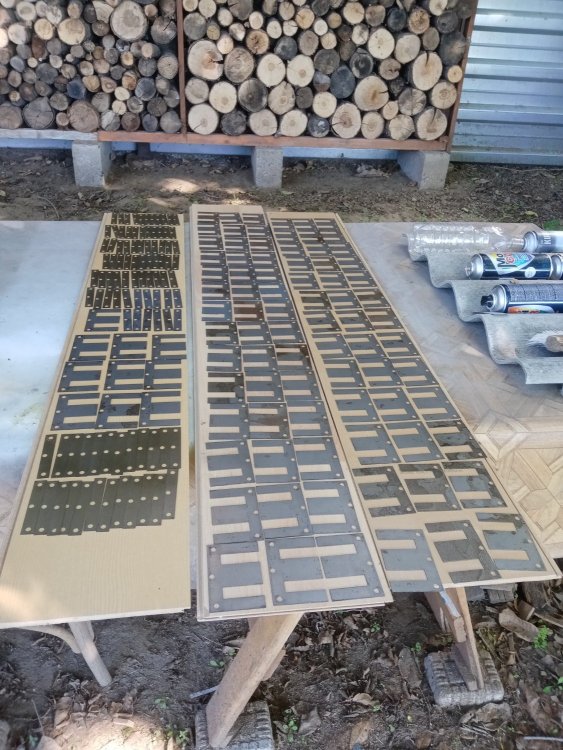

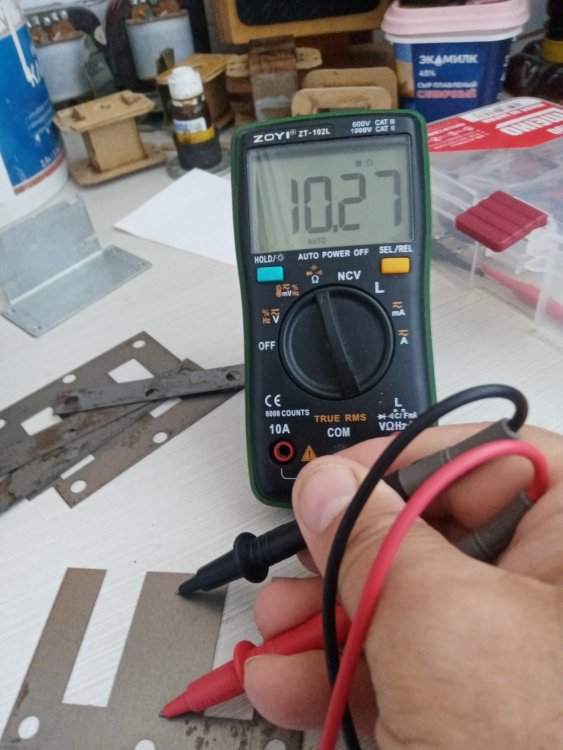

юрий робертович Posted December 28, 2023 Share Posted December 28, 2023 Всего 3 лампы, а звучит класс. Кто желает ТВЗ от 0,1 кВт ОСМ и тп 2 Quote Link to comment Share on other sites More sharing options...

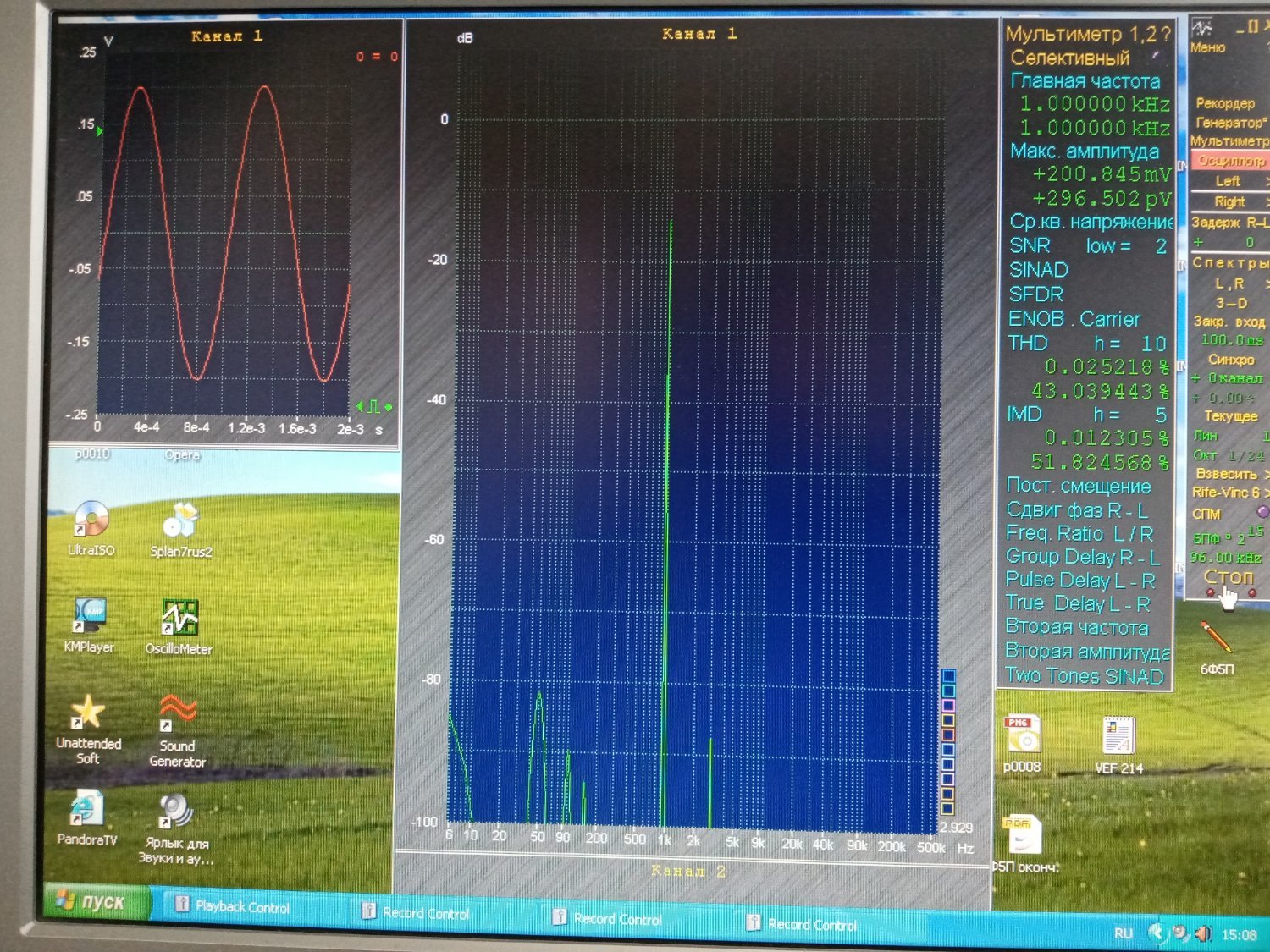

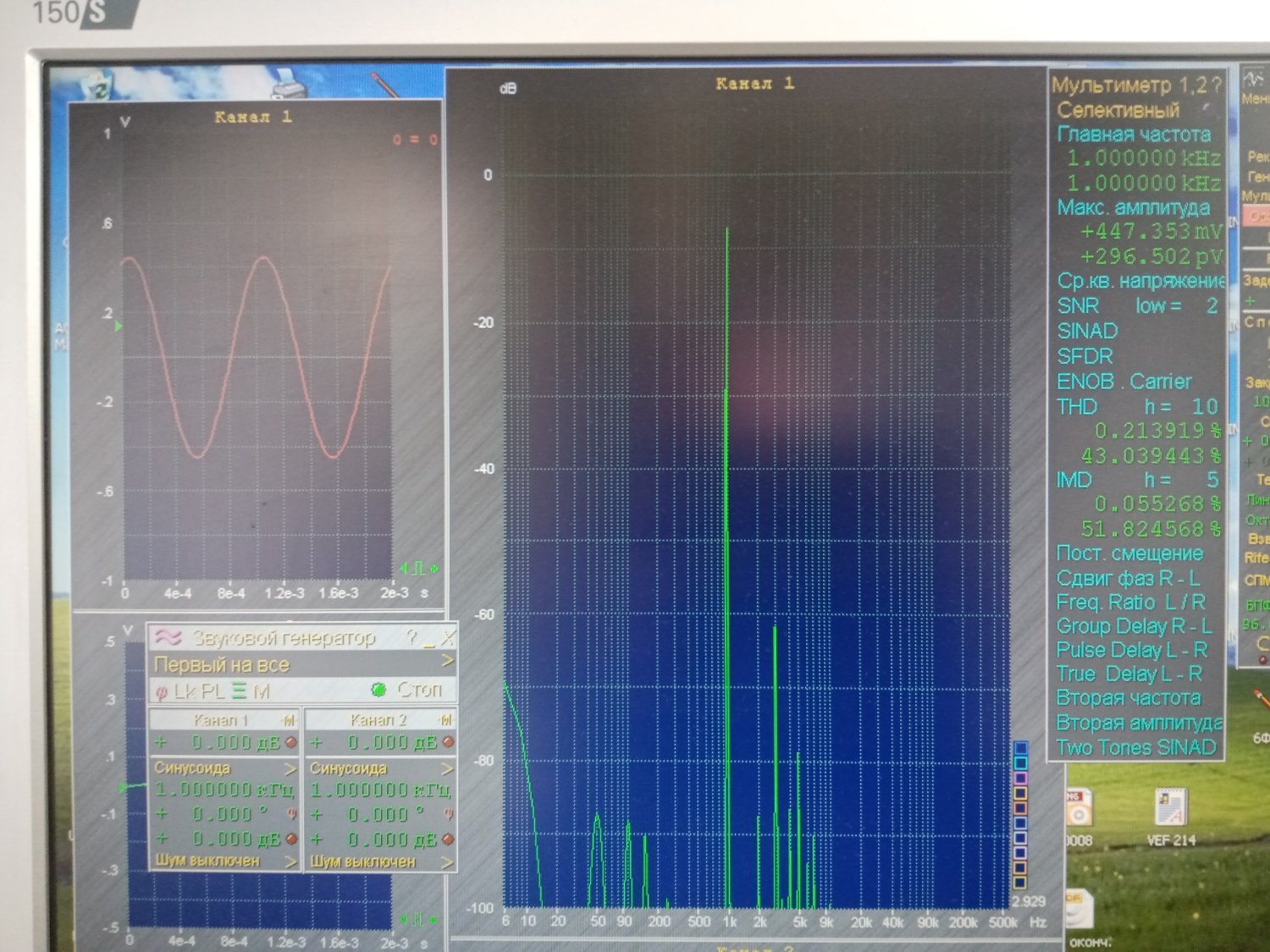

KUE Posted December 30, 2023 Author Share Posted December 30, 2023 С помощью жэ. дросселя понизил анодное на 10В, одновременно улучшилась фильтрация. Фон теперь отсутствует даже если ухо в динамик. Да и тестер показывал 2мВ, сейчас "0".Пытался отстроить по минимуму гармоник. Вот в одном канале. На максимуме (до ограничения)3Вт и на 1Вт. Начал во втором канале. TDN ниже 2,5 ни как не получалось. Поменял драйвер, а так как он двойной, то настройка в первом канале сбилась. Так меняя драйвер и выходные пытался найти приемлемый вариант взаимной компенсации гармоник. Но этот квест меня утомил. Решил отложить на потом. 3 Quote Link to comment Share on other sites More sharing options...
x22 Posted December 30, 2023 Share Posted December 30, 2023 On 12/27/2023 at 4:47 PM, юрий робертович said: По прежнему, и ДимДимыч поддерживает, 6н2п, и 6н2п-ев не лампа, максимум на корр-р от безделья. 2мВ плохо, это много даже для прямонакальных ламп А вы ставьте 10 кОм или 20 кОм в анод и 2,5 мА тока, и будет вам ЛАМПА. Quote Link to comment Share on other sites More sharing options...
KUE Posted December 30, 2023 Author Share Posted December 30, 2023 А как при этом Ку? Смещение 6П43П аж 35В. Quote Link to comment Share on other sites More sharing options...
x22 Posted December 30, 2023 Share Posted December 30, 2023 41 minutes ago, KUE said: А как при этом Ку? Смещение 6П43П аж 35В. Ну надо считать... Но и про динамические характеристики зависимости тока анода от различных напряжений на сетке при различных сопротивлениях нагрузки тоже не забываем. Не зря этот график приводят в справочном листе. Не только ВАХ! Я использую 6н2п в таком режиме ( 10 kOm) для 6п14п.... Результат положительный. Quote Link to comment Share on other sites More sharing options...
KUE Posted December 30, 2023 Author Share Posted December 30, 2023 Попробую. Желательно бы иметь чуствительность 400-500мВ,ввести обратную связь 3-5дб и получить чуйку 0,7-0,8В. Хотя можно и без ОС. Quote Link to comment Share on other sites More sharing options...
юрий робертович Posted December 31, 2023 Share Posted December 31, 2023 6н2п, и 6н2п-ев И 10-20 ком??? Читайте для начала Свореня, все есть обо всем 2 Quote Link to comment Share on other sites More sharing options...
x22 Posted January 2 Share Posted January 2 On 12/31/2023 at 4:10 PM, юрий робертович said: 6н2п, и 6н2п-ев И 10-20 ком??? Читайте для начала Свореня, все есть обо всем Читайте справочный листок на лампу. Две страницы всего. А мне чтож?! Сделал, как сказал, - слушаю и доволен. Quote Link to comment Share on other sites More sharing options...
юрий робертович Posted January 2 Share Posted January 2 2 Quote Link to comment Share on other sites More sharing options...
x22 Posted January 2 Share Posted January 2 Ну что там Сворень?! А самому подумать? Для того, чтобы получить максимальное усиление по напряжению, анодный резистор должен в 2...3 раза превышать внутр. сопротивление лампы. А кому нужно максимальное усиление в схеме, где входной сигнал 2....3 Вольта, и смещение в следующем, за лампой каскаде на 6п14п - 10 Вольт максимум?! 6н2п имеет Ку - 50! Нам нужно качество. Так что, Юрий Робертович, читайте "электронику шаг за шагом, Свореня" стр 148 149. И ... Quote Link to comment Share on other sites More sharing options...
Victor_VVO Posted January 2 Share Posted January 2 2 часа назад, x22 сказал: Нам нужно качество. Уточните рабочую точку - напряжение на аноде, ток покоя, шунтирован ли катодный резистор ? По предварительным прикидкам с 20K в аноде 6Н2П получите вторую гармонику ~ 8% Такой режим (с анодной нагрузкой меньше Ri) иногда используют в гитарных "примочках". 2 Quote Link to comment Share on other sites More sharing options...
x22 Posted January 2 Share Posted January 2 Сначала цитата из Свореня (1963 год) "...В зависимости от назначения усилительного каскада стре¬ мятся получить либо большой переменный ток в нагрузке (для этого сопротивление нагрузки делают маленьким), либо большое переменное напряжение (для этого сопротивление нагрузки де¬ лают большим). Однако при любых соотношениях напряжения и тока в нагрузке выделяемая на ней мощность, то есть мощность усиленного сигнала, во много раз больше мощности, затрачен¬ ной в сеточной цепи на управление анодным током...." Quote Link to comment Share on other sites More sharing options...
x22 Posted January 2 Share Posted January 2 1 hour ago, Victor_VVO said: Уточните рабочую точку - напряжение на аноде, ток покоя, шунтирован ли катодный резистор ? По предварительным прикидкам с 20K в аноде 6Н2П получите вторую гармонику ~ 8% Такой режим (с анодной нагрузкой меньше Ri) иногда используют в гитарных "примочках". Усилитель на лоджии, за окном минус 20. В аноде 10кОм, в катоде 820 Ом. Ток примерно 2 мА... Quote Link to comment Share on other sites More sharing options...
ДимДимыч Posted January 2 Share Posted January 2 Не нужно так делать. 1 Quote Link to comment Share on other sites More sharing options...
S.Laptev Posted January 2 Share Posted January 2 3 часа назад, x22 сказал: Ну что там Сворень?! А самому подумать? анодный резистор должен в 2...3 раза превышать внутр. сопротивление лампы. читайте "электронику шаг за шагом, Свореня А внутреннее у неё 50 ком.... Quote Link to comment Share on other sites More sharing options...
x22 Posted January 2 Share Posted January 2 14 minutes ago, S.Laptev said: А внутреннее у неё 50 ком.... Вы выдергиваете цитату из контекста! Так не делают. Правильно так: Для того, чтобы получить максимальное усиление по напряжению, анодный рези.... Зачем Вам максимальное усиление?! Усиление нужно в 5 раз всего лишь! А можете поставить и 650кОм, как в радиоле Симфония 003 ... Quote Link to comment Share on other sites More sharing options...
S.Laptev Posted January 2 Share Posted January 2 Потому что у вас контекст неправильный! Максимальное напряжение будет у вас при минимальной нагрузке и максимальные искажения, как вам выше Виктор написал..... по простому. Надо маленькое усиление, ставьте лампочку с маленьким усилением. Учите Скворня. 1 Quote Link to comment Share on other sites More sharing options...
x22 Posted January 2 Share Posted January 2 58 minutes ago, S.Laptev said: Потому что у вас контекст неправильный! Максимальное напряжение будет у вас при минимальной нагрузке и максимальные искажения, как вам выше Виктор написал..... по простому. Надо маленькое усиление, ставьте лампочку с маленьким усилением. Учите Скворня. Вы цитату, вышеприведенную, из книги Свореня видели? Ну так прочтите, и поймите. Не надо передергивать. Quote Link to comment Share on other sites More sharing options...
x22 Posted January 2 Share Posted January 2 ... либо большое переменное напряжение (для этого сопротивление нагрузки де¬ лают большим).... Большим! Пишет Сворень. А у Вас всё наоборот, потому, что так хочется. Ну делайте. Надо Вам лампочку, с маленьким максимальным усилением и большим анодным резистором, - ставьте. А мы начали со слов Ю. Р. "6н2п - не лампа". О ней и говорим. Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted January 2 Share Posted January 2 Друзья, но не позортесь, нас могут читать дети! Дело не в Кус, просто взяли ВАХи, провели нагрузочные прямые, и всё станет очевидным. 1 Quote Link to comment Share on other sites More sharing options...
