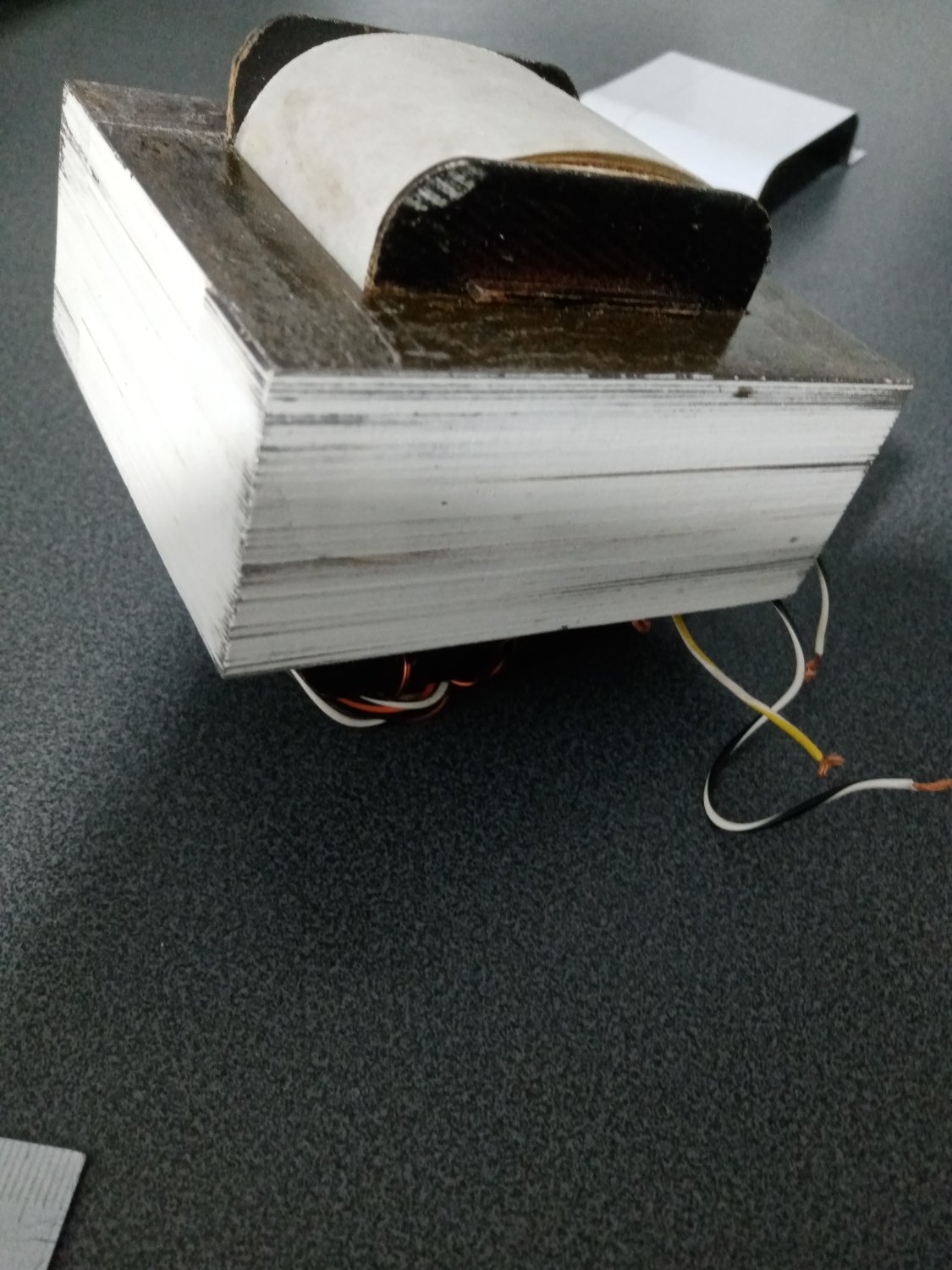

Не спешно продолжаю ваять усь. на 21LR8. Вот из такого сделал сетевик.

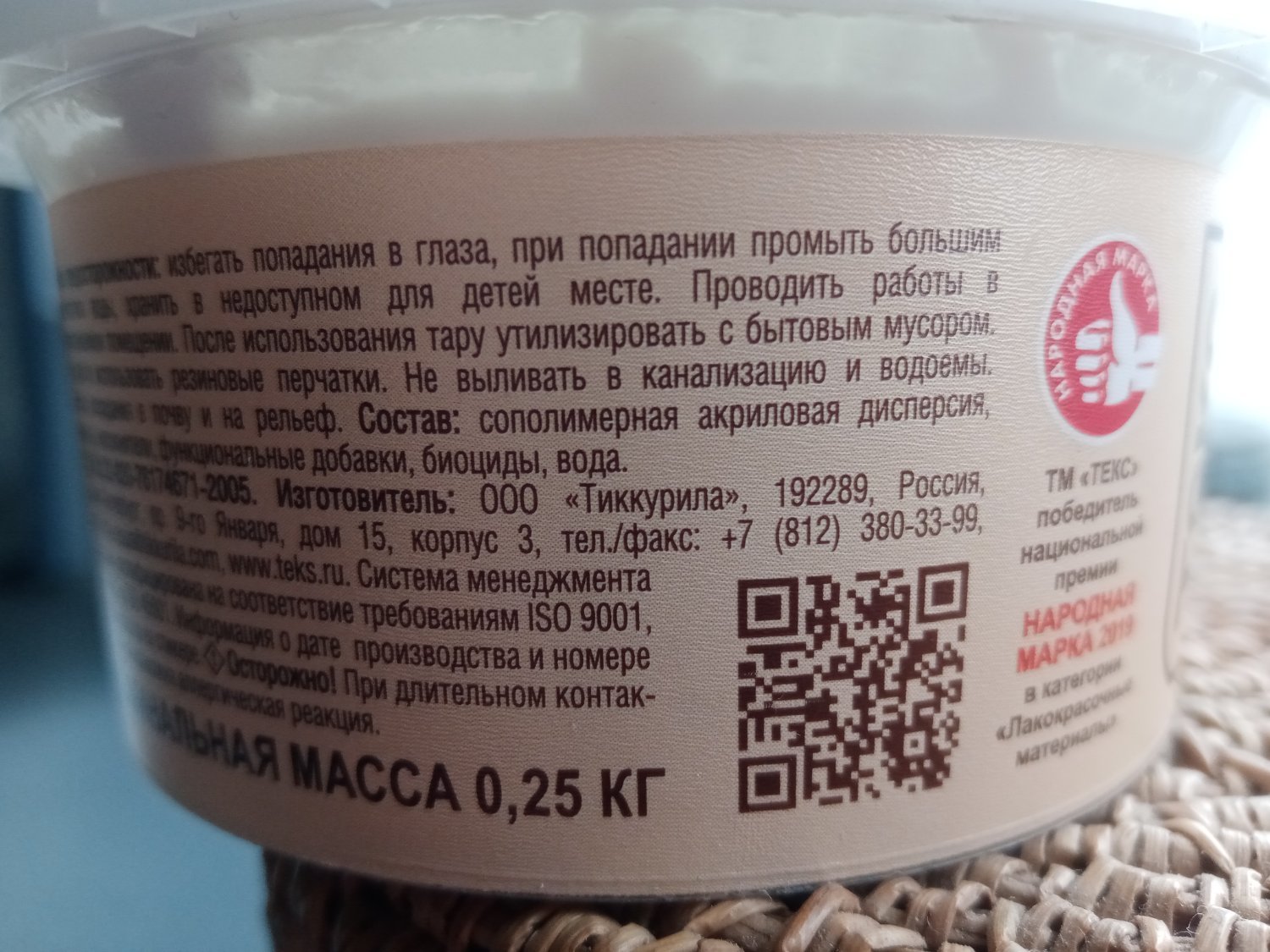

перемотал и облагородил. Из-за кривизны отечественных пластин пришлось бока прошпаклевать что бы поприличней было. Шпаклевкой по дереву (была в наличии дома). Зашкурил ,покрасил.

IMG_20260216_124915.thumb.jpg.9542eba655c49baa2deb41ba291ac9fa.jpg   IMG_20260216_190933.thumb.jpg.cac42b1342ca28557128da238eafb942.jpg

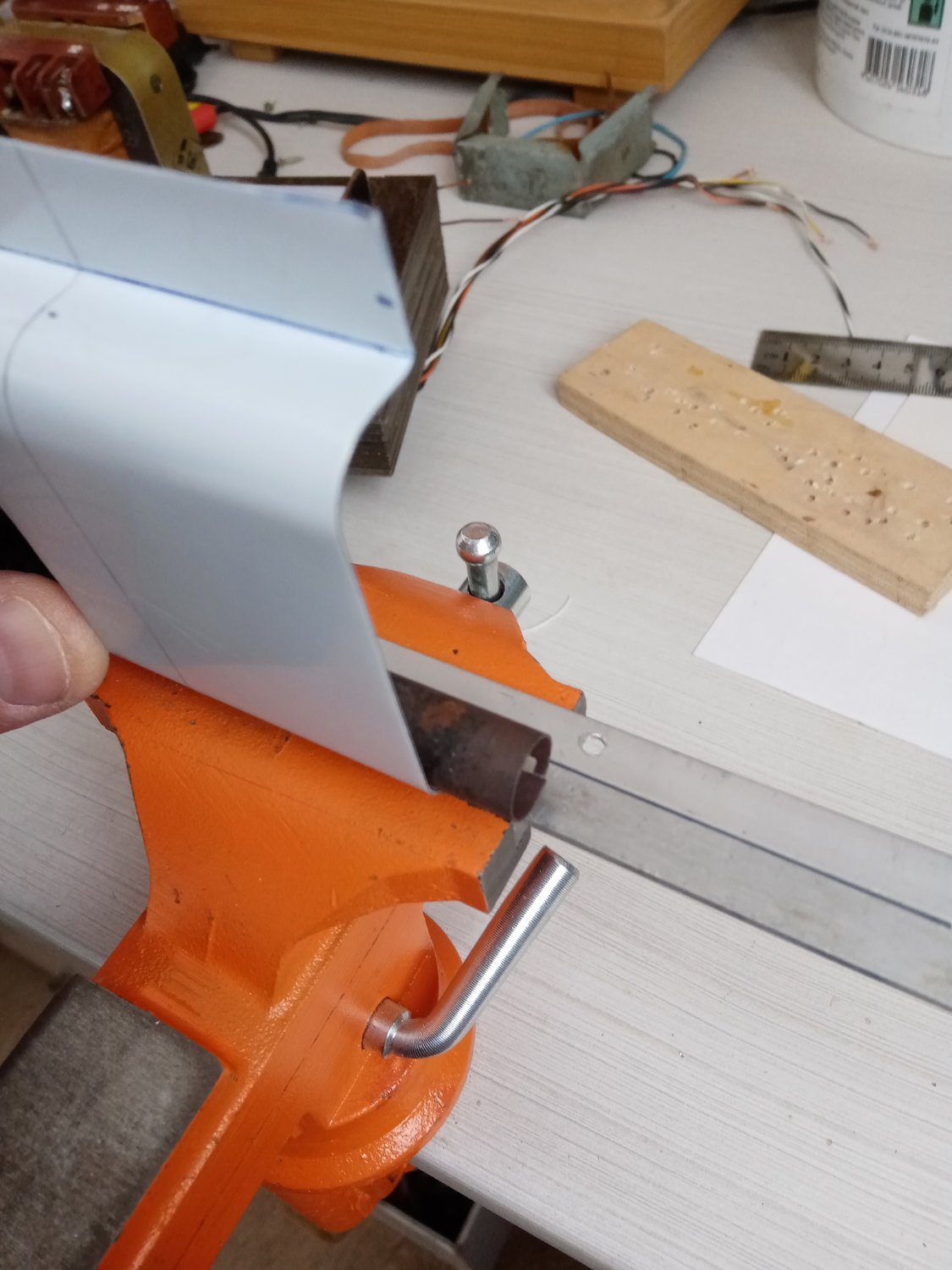

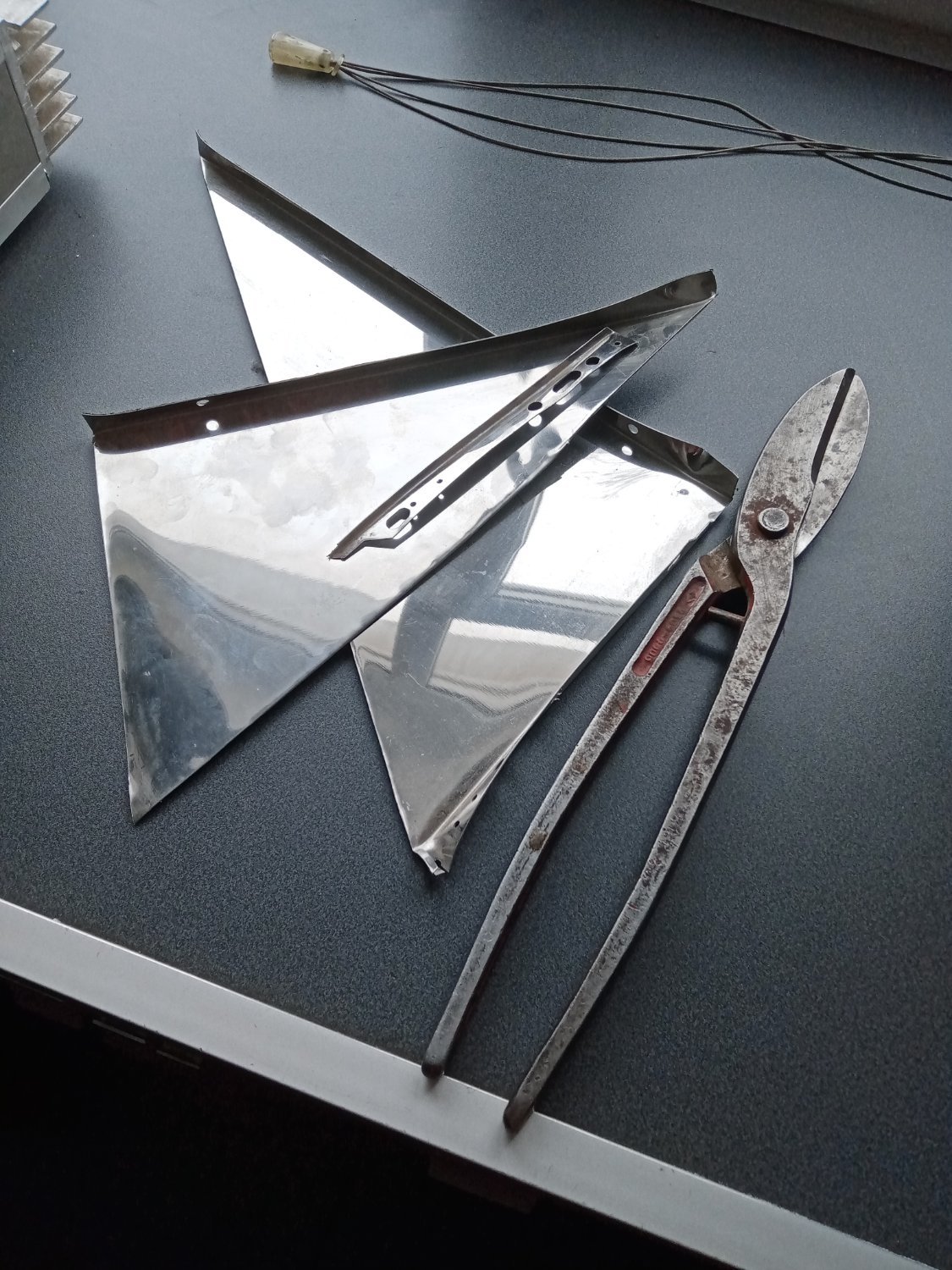

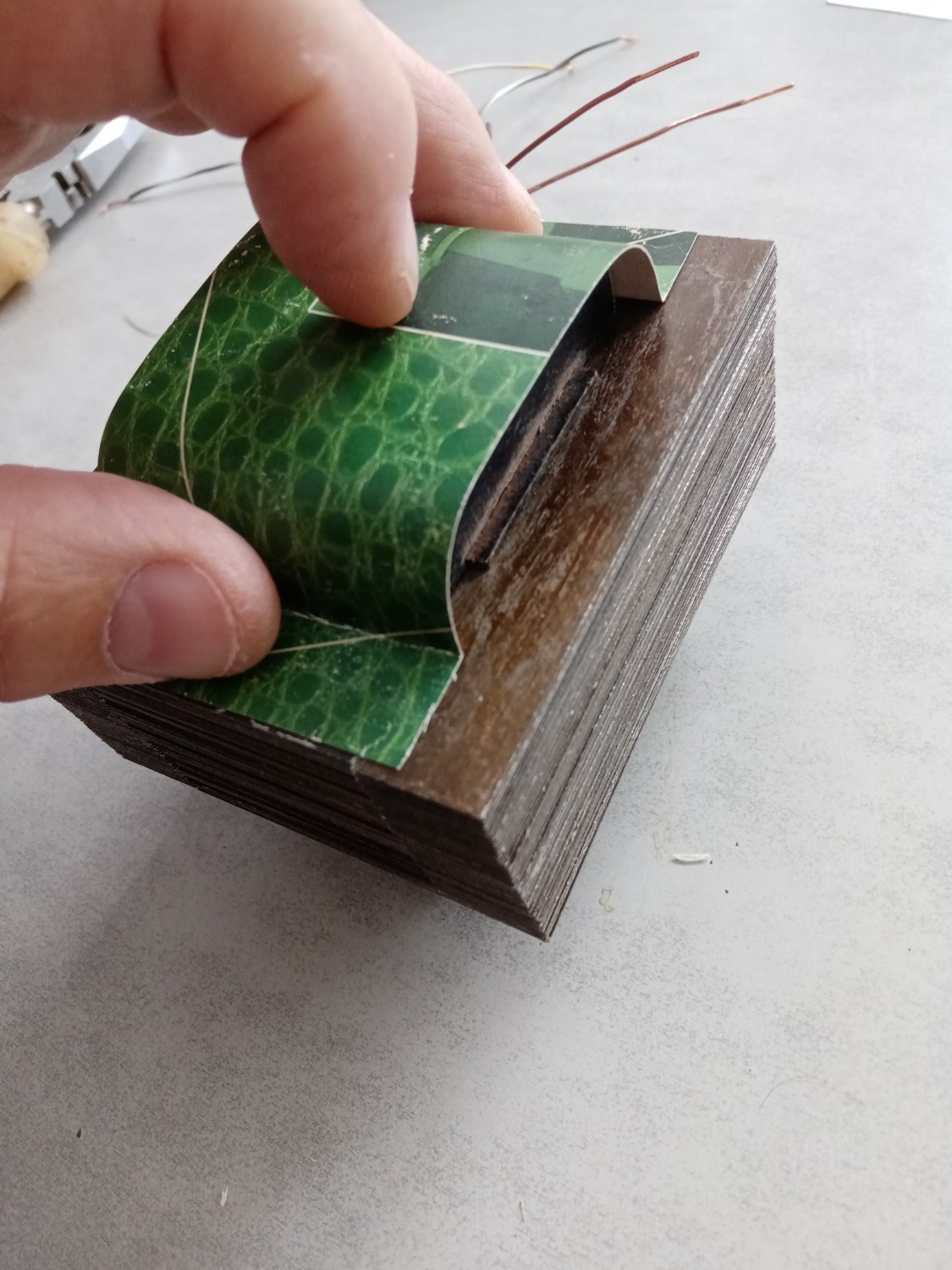

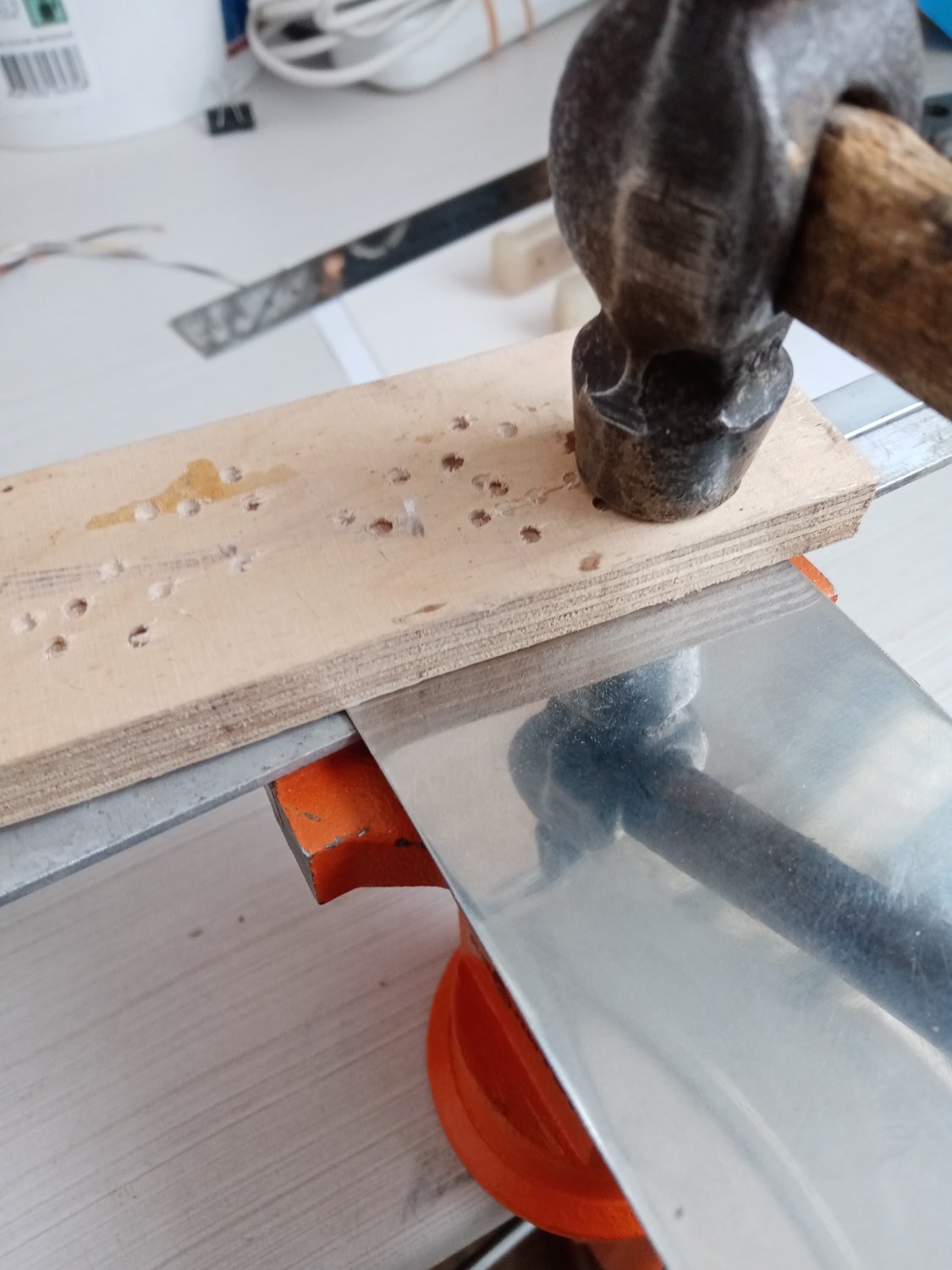

Т.к. у него нет крышки и отверстий для креплений, применил такой приём. Из обрезков 0,5мм нержавейки (после установки кухонной вытяжки) вырезал нужного размера заготовку, предварительно сделав шаблон из картонки. На тисках согнул, подкладывая подходящую трубку выгнул загогулину.

IMG_20260207_123742.thumb.jpg.0ba464248f55e01dd9bb955ad0bf5a36.jpg IMG_20260207_124011.thumb.jpg.dba064d7f0577a1e156117e4eebfade7.jpg IMG_20260207_131611.thumb.jpg.82ba0af770914a628401fadf74508f21.jpg IMG_20260207_132504.thumb.jpg.30eec0c5237391b2661172970b4f64b1.jpg

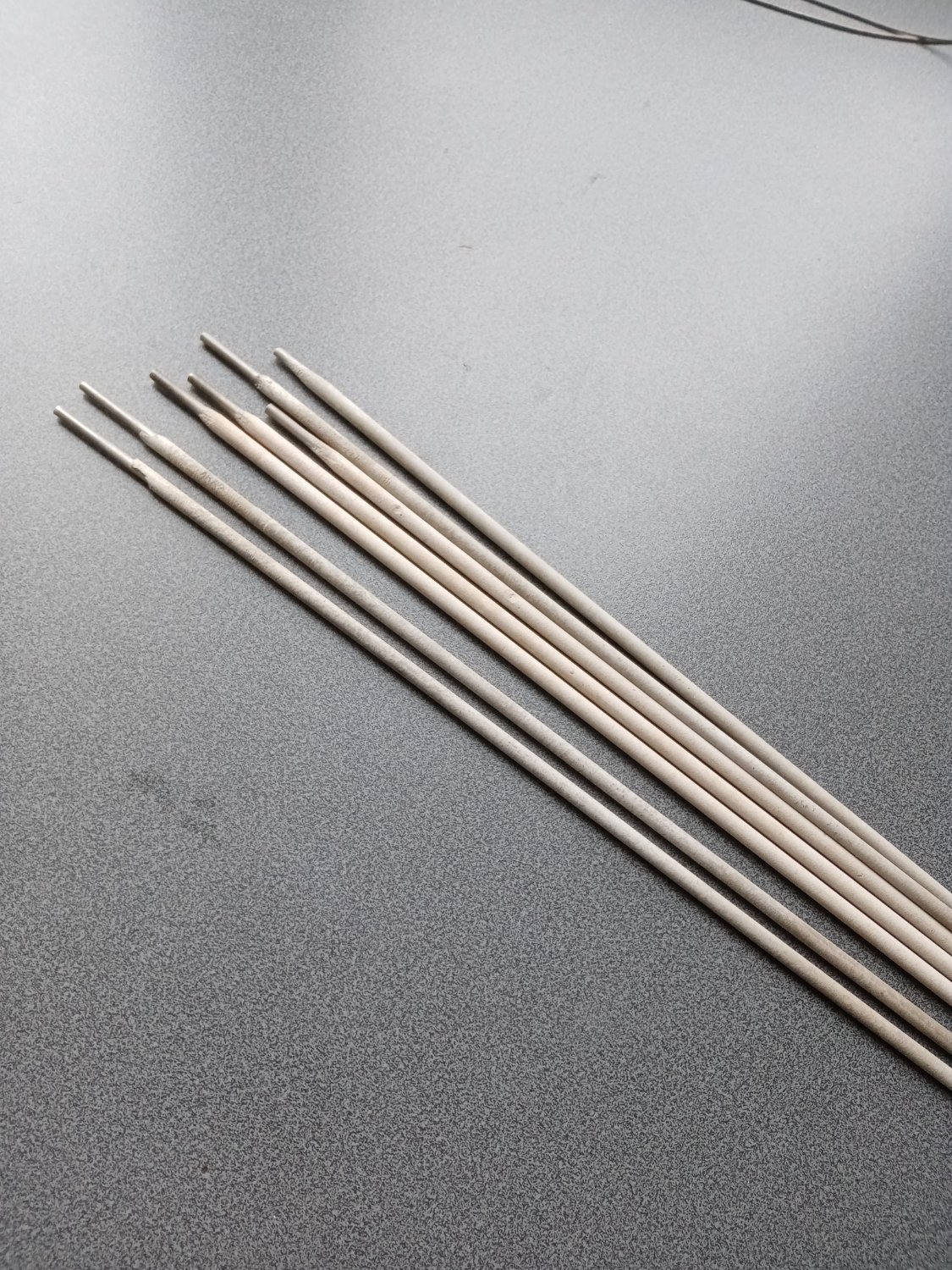

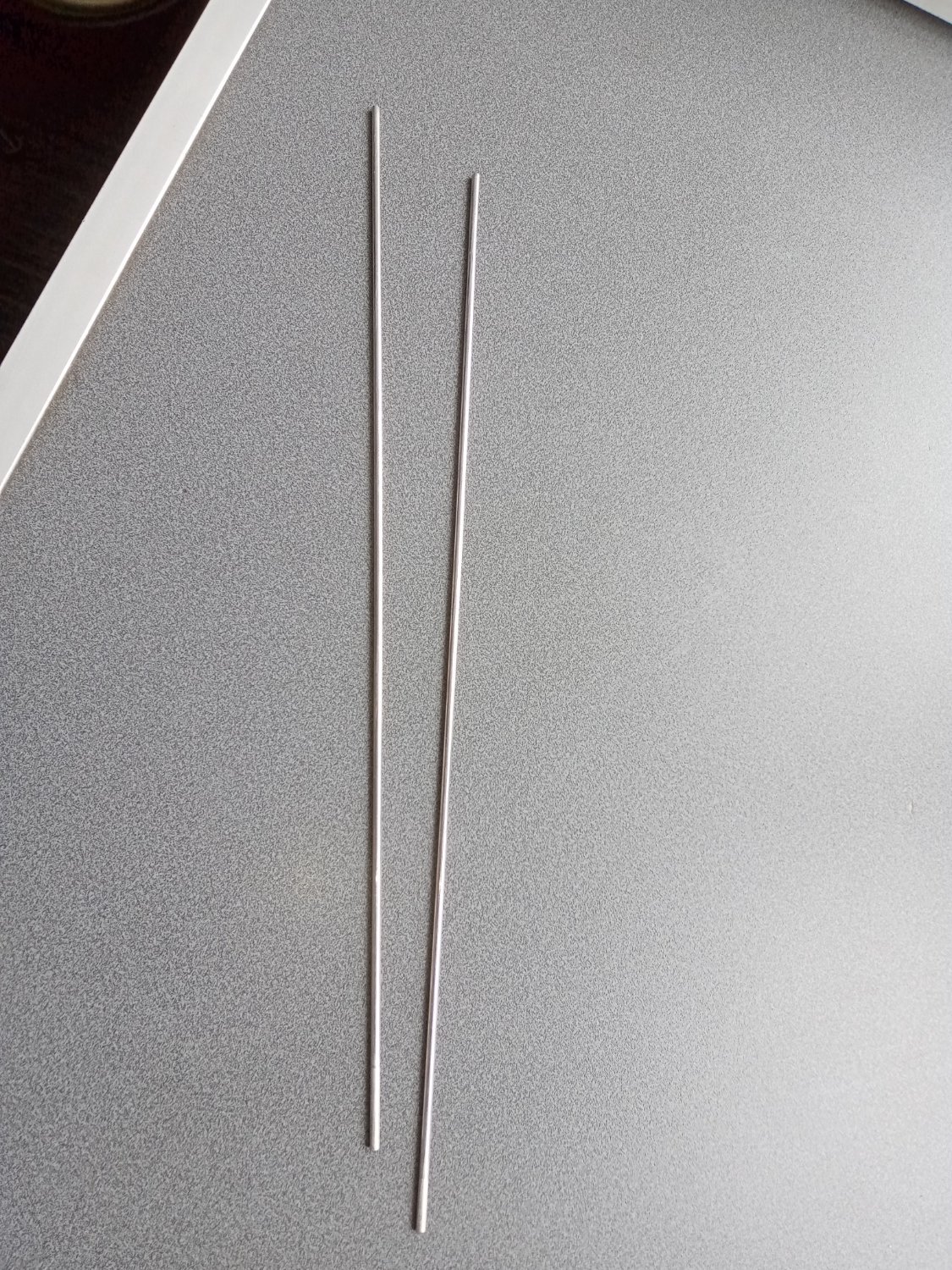

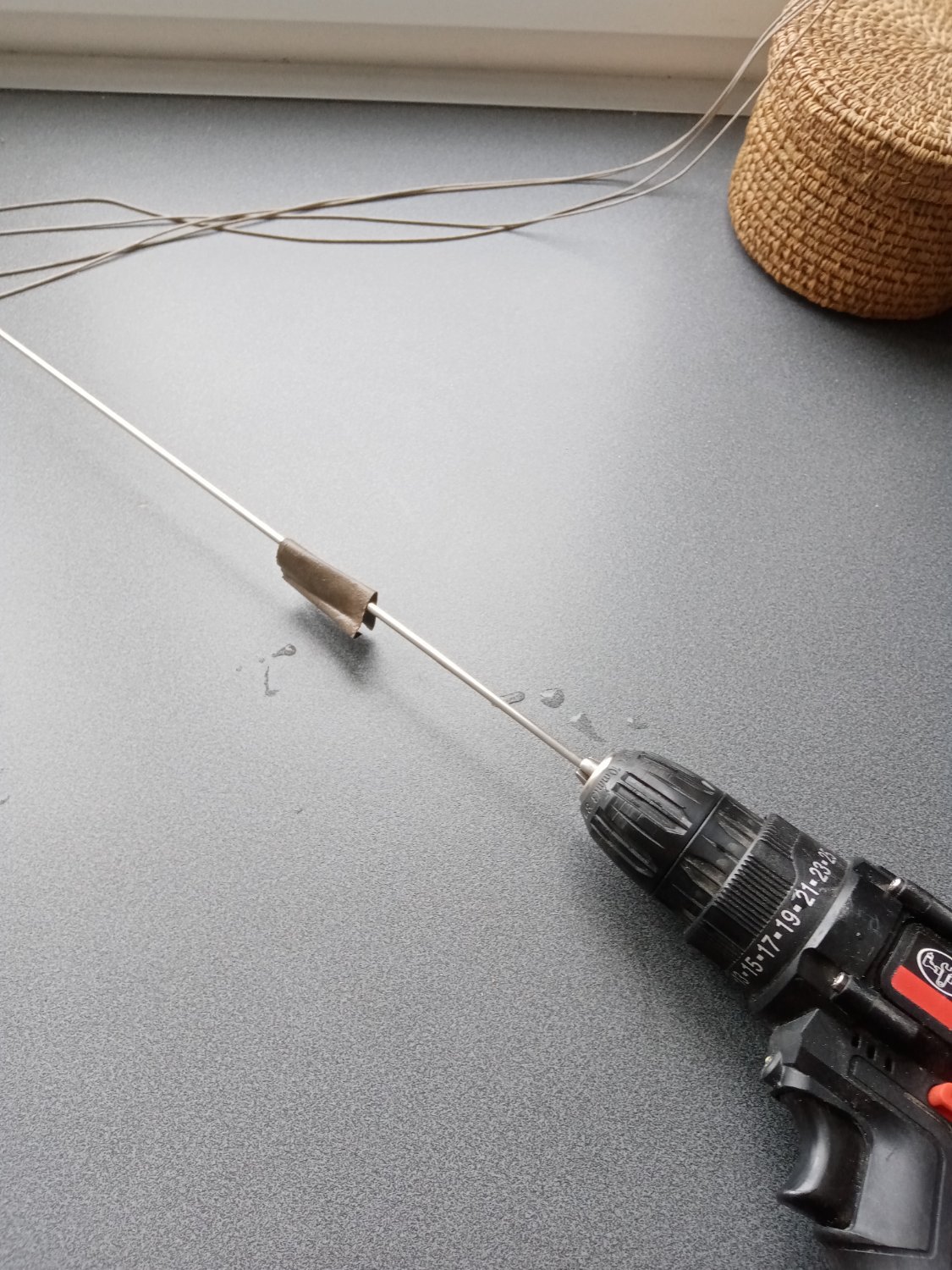

Очистил два электрода из нержавейки, вставил в шуруповерт и отшлифовал. Согнул из получившихся прутков две скобы крепления. На концах скоб будет нарезана резьба и с помощью них притянут транс к панели.

IMG_20260207_143509.thumb.jpg.9504de3c2d6cd11bd98e71893b0e33c8.jpg    IMG_20260207_142513.thumb.jpg.07d876ce8a7d84412e247e9c823402ca.jpg IMG_20260207_143647.thumb.jpg.d336e344f16549d48cc9d0997e8ec2fa.jpg

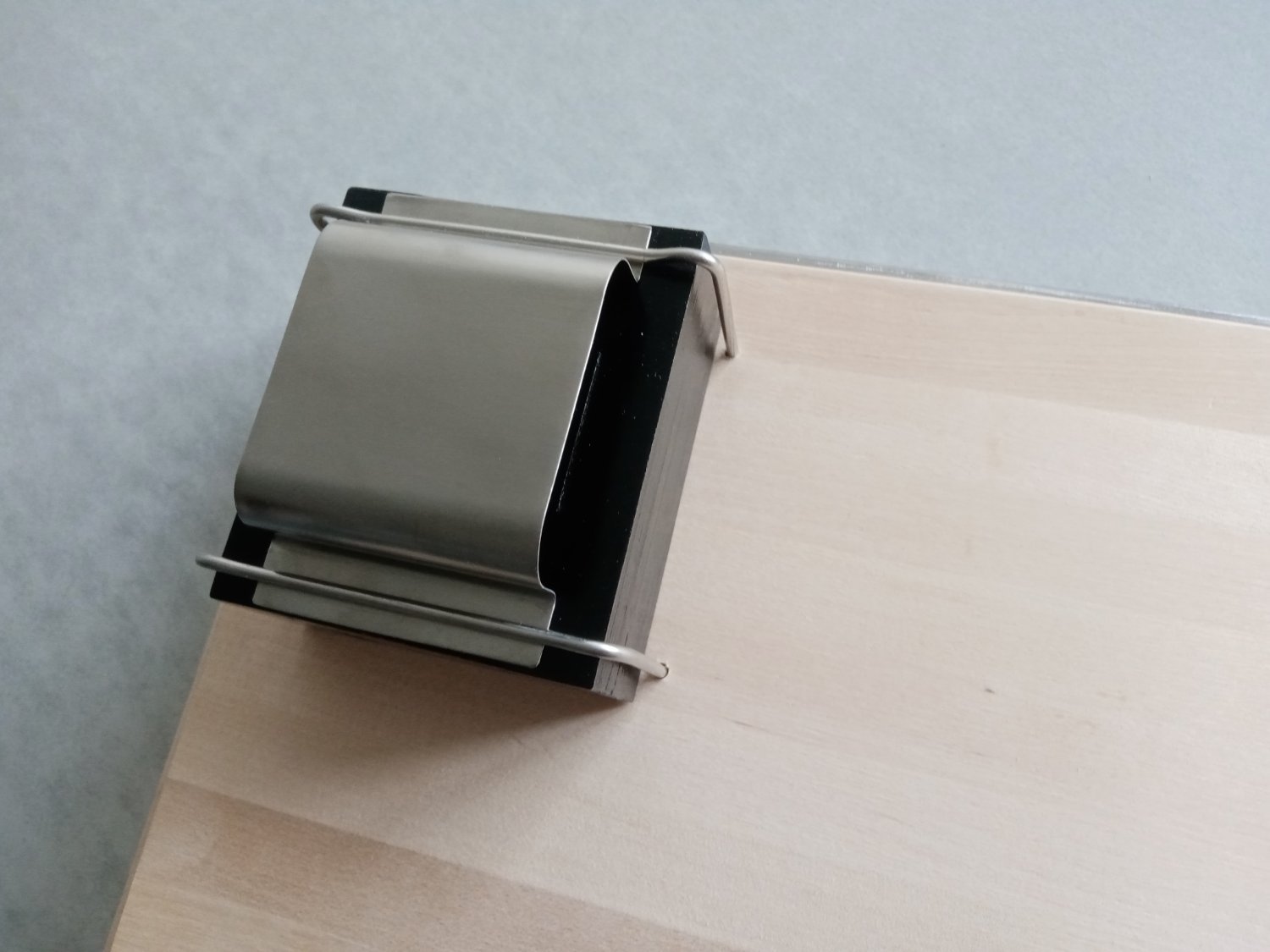

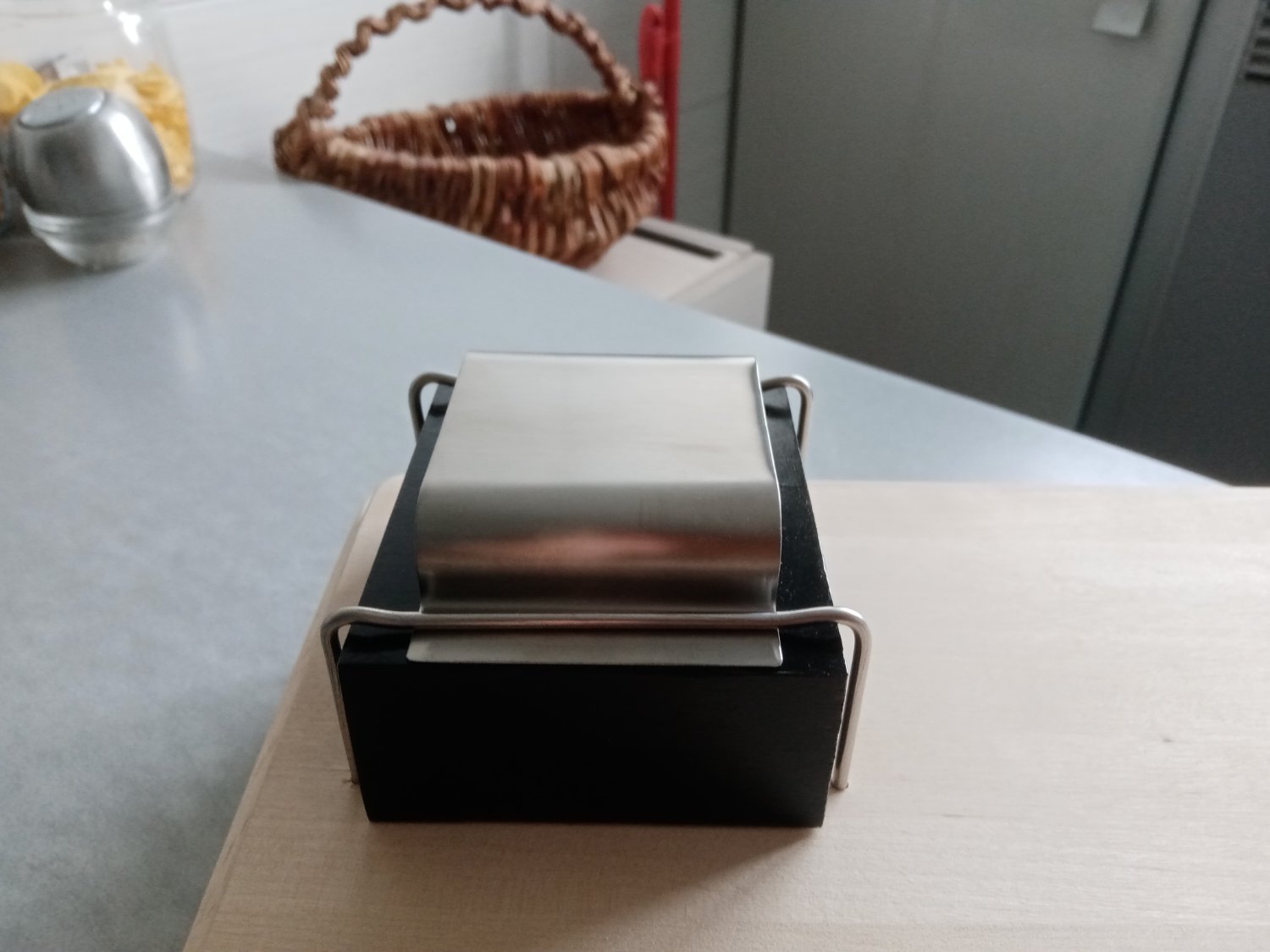

Вот так будет на панели.

IMG_20260217_154304.thumb.jpg.bc62f5acf23025d39256dcdde9fba3a1.jpg IMG_20260217_154135.thumb.jpg.a8333cba52ca3c3fbec4a235921bc02d.jpg







  • Like (+1) 7
Posted

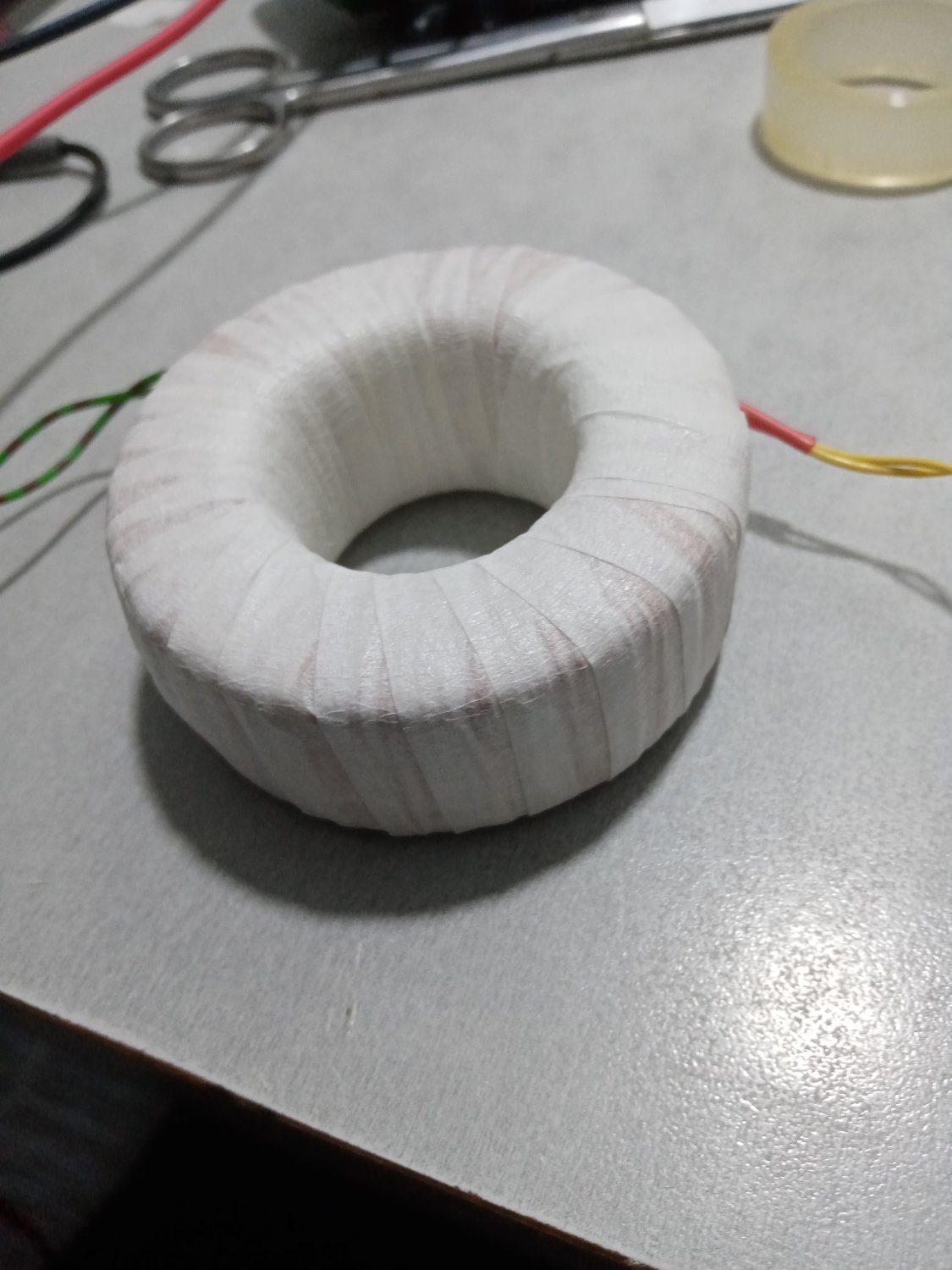

Так как 21LR8 у меня 2шт., на всякий случай намотал на основном сетевике обмотку на 6,3 В для накала 6LR8, которых у меня тоже две шт. Т.к. накальная на 21В не поместилась, то намотал её на малом торике. Заодно разместил там и обмотку под смещение. Изоляцию на торе делал из молярного скотча. Чтобы широкий скотч просунуть в малое отверстие сделал так:

IMG_20260203_130514.thumb.jpg.cc852ed660517a5f55409b4fd9481a22.jpg IMG_20260203_195152.thumb.jpg.64a699e5991b172a83d09a876d501fcf.jpg IMG_20260203_193732.thumb.jpg.3ed205a481e27737762fe3e0e52d29cc.jpg  IMG_20260203_195152.thumb.jpg.64a699e5991b172a83d09a876d501fcf.jpg

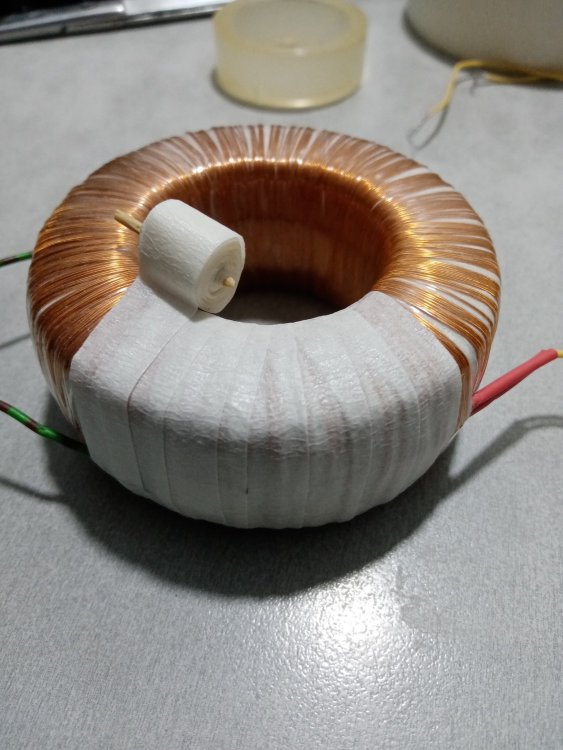

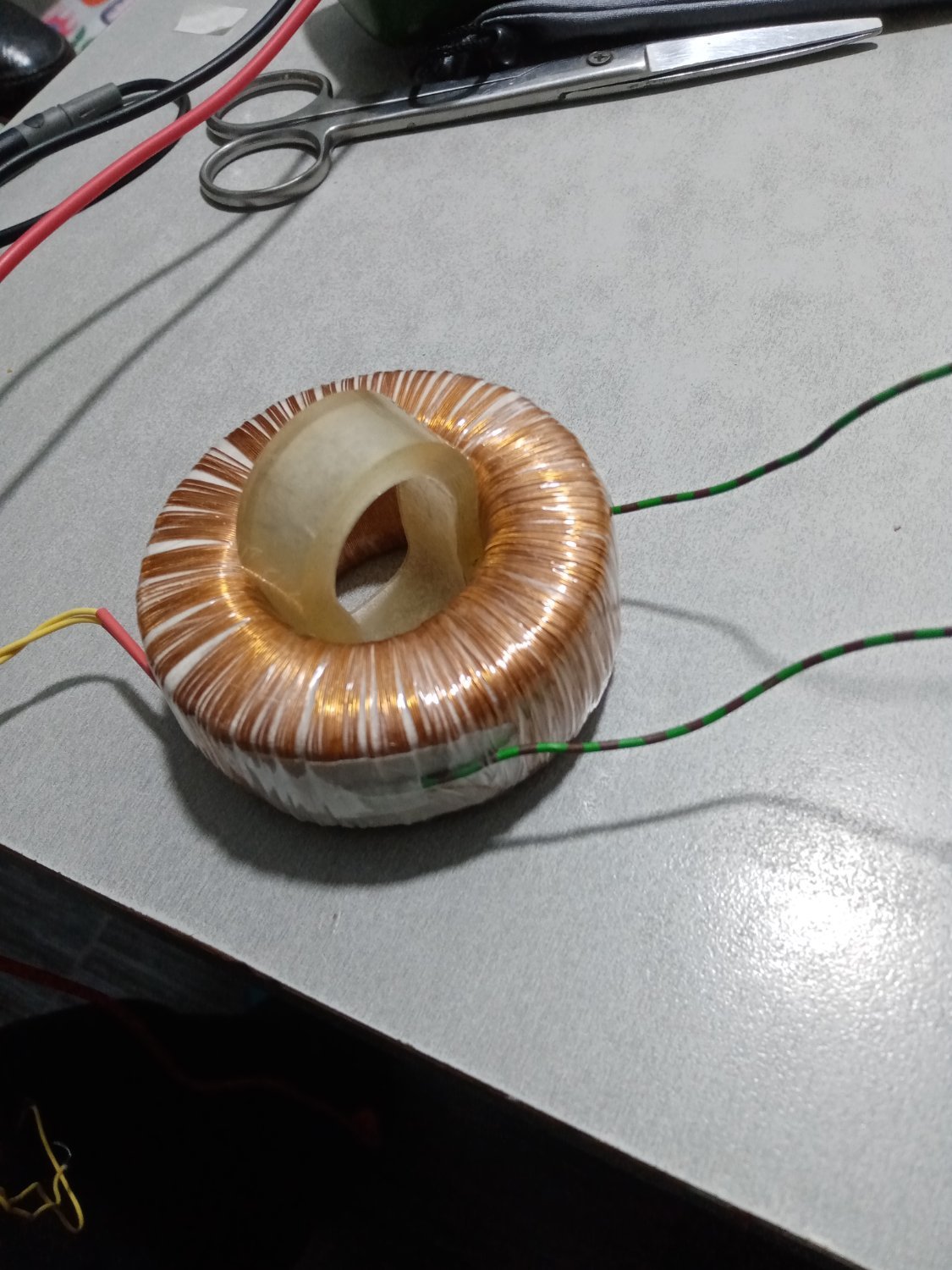

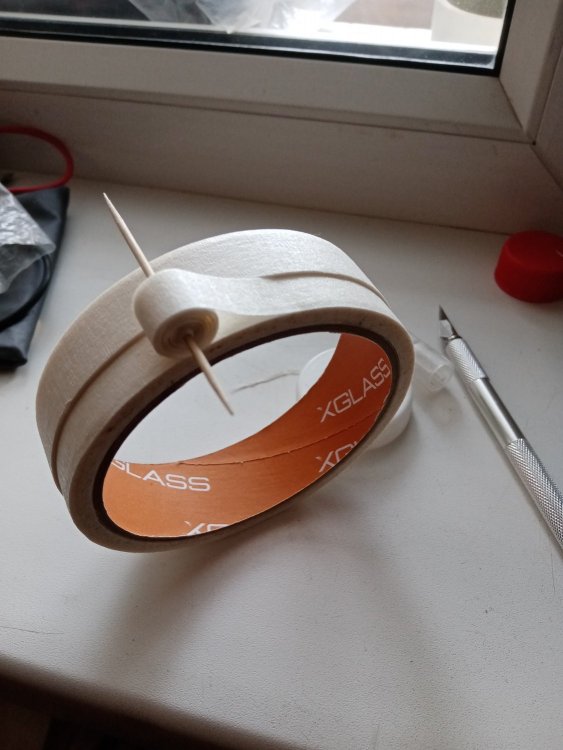

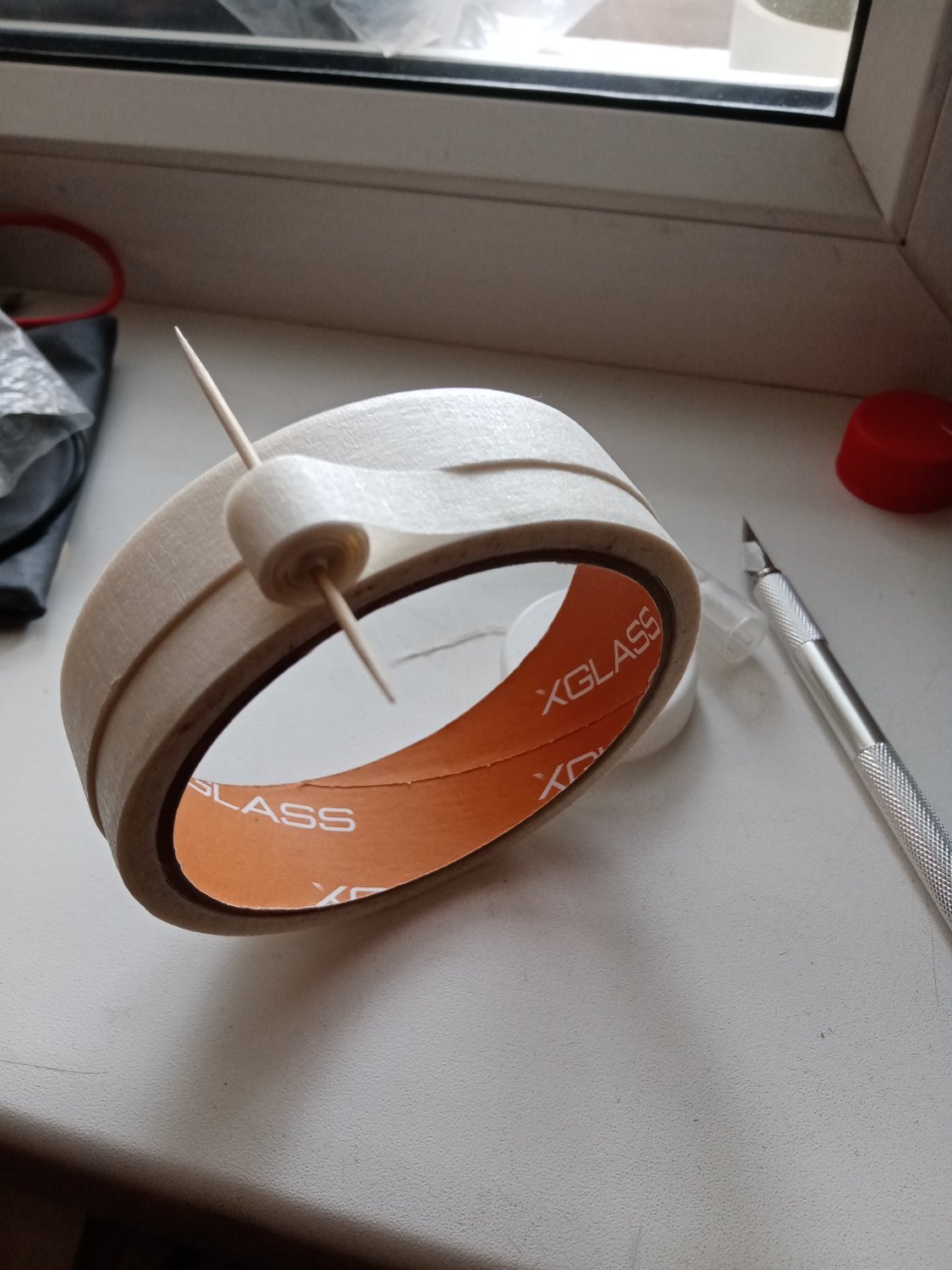

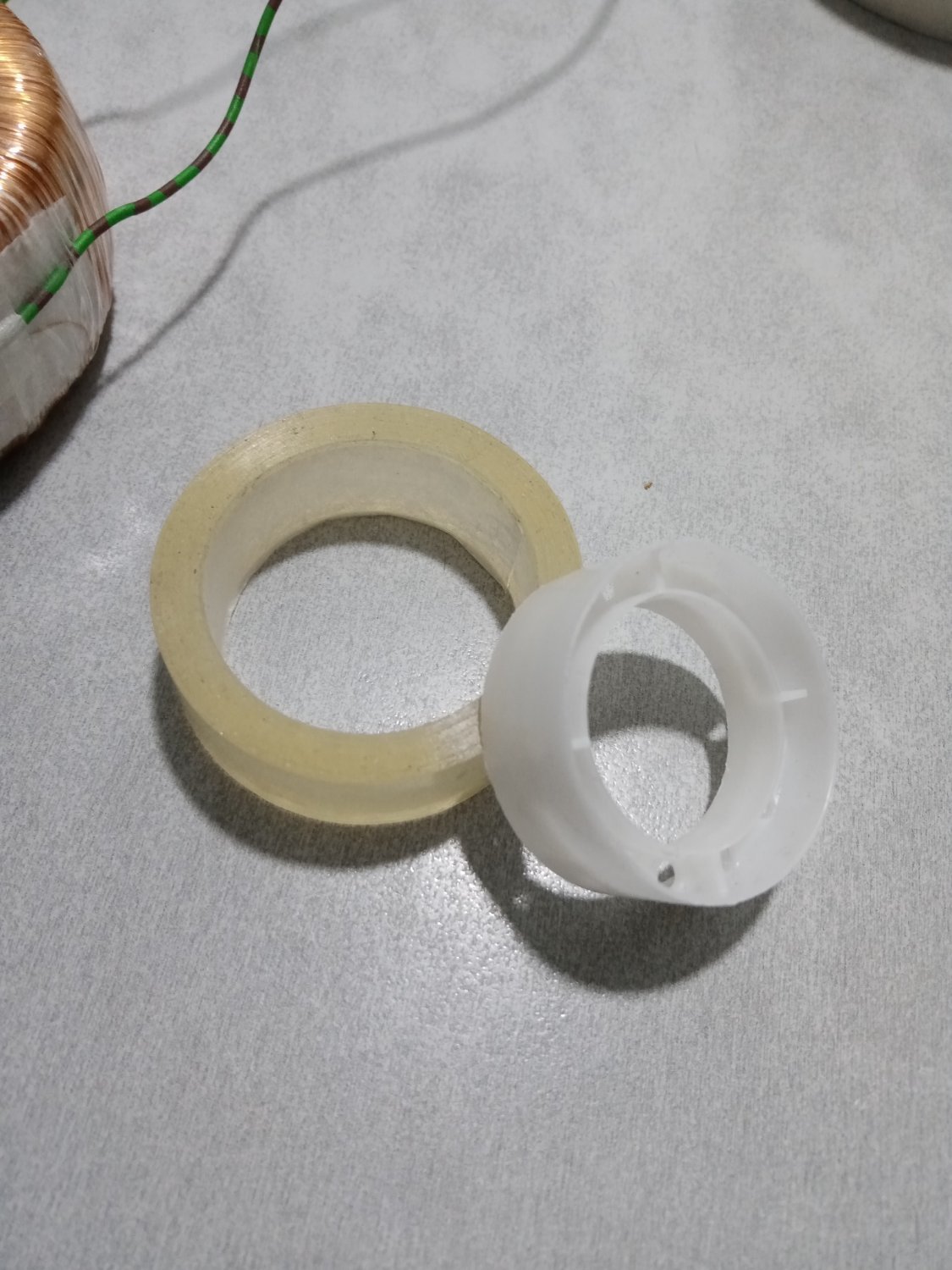

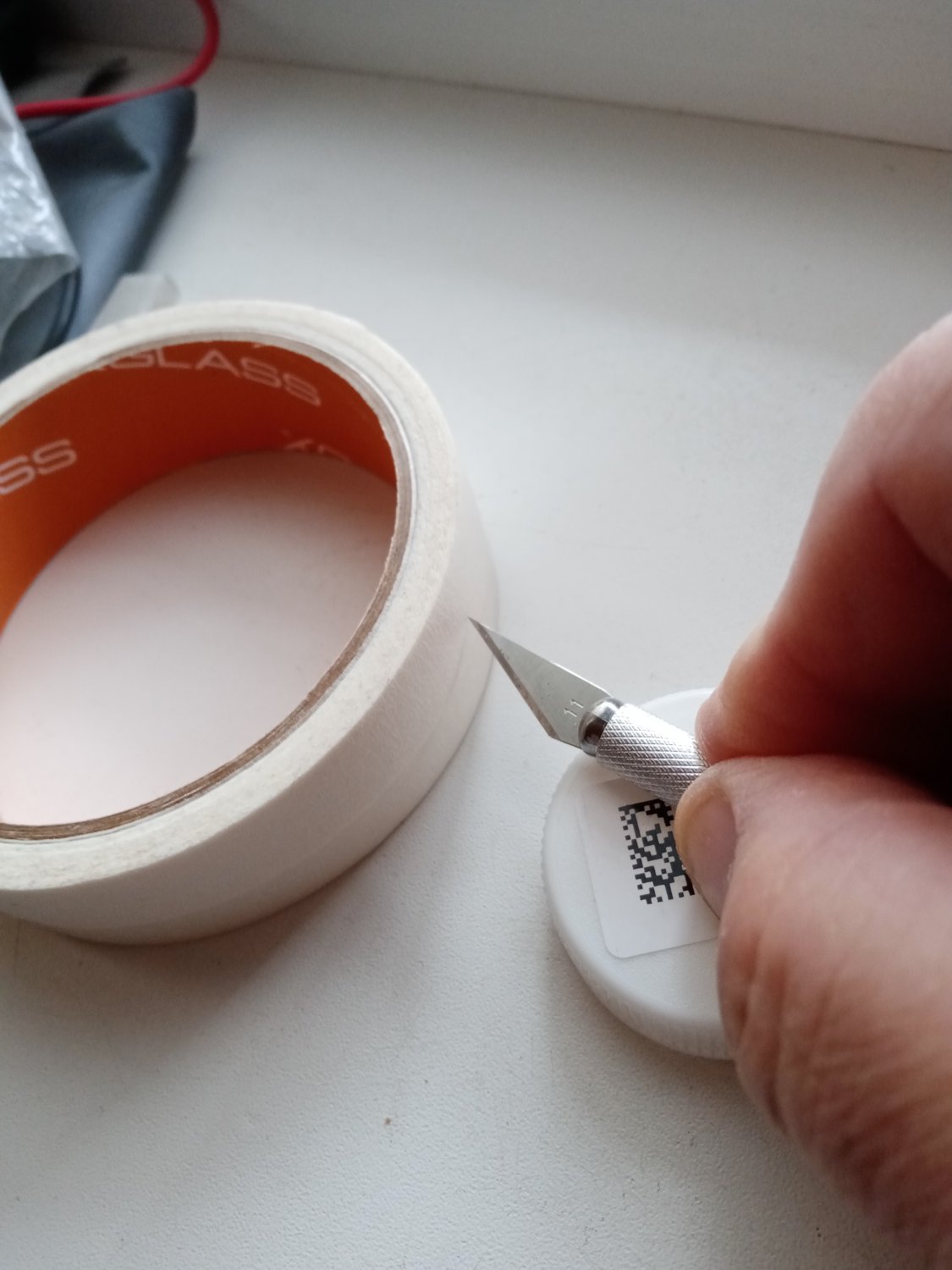

Для изоляции обычным скотчем, чтобы пролез в отверстие вытащил середину, после чего он легко проходил в отверстие.

IMG_20260203_193414.thumb.jpg.f0fff1415ace7a5e31052f69046b4e7d.jpg  IMG_20260203_193433.thumb.jpg.ca1279340513c7262343f5791b1fac23.jpg IMG_20260208_120219.thumb.jpg.9b2a366b4fe1edd37ec277260e320853.jpg










  • Like (+1) 6
  • Smile 2
Posted

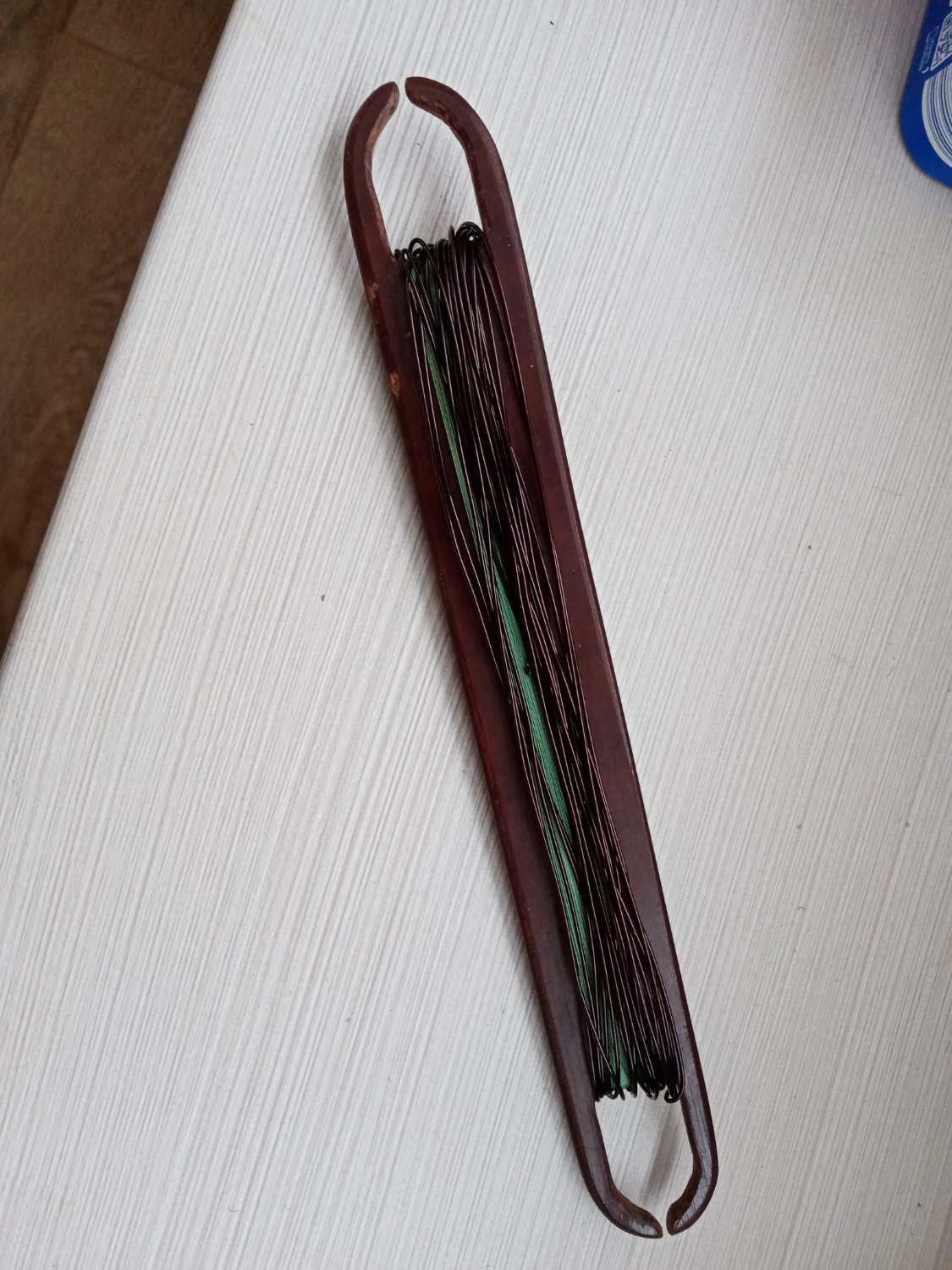

Забыл сфоткать. Вот с такой формой челноком мотал. Все грани скруглены.


  • Like (+1) 1
  • Thanks (+1) 1
  • 2 weeks later...
Posted

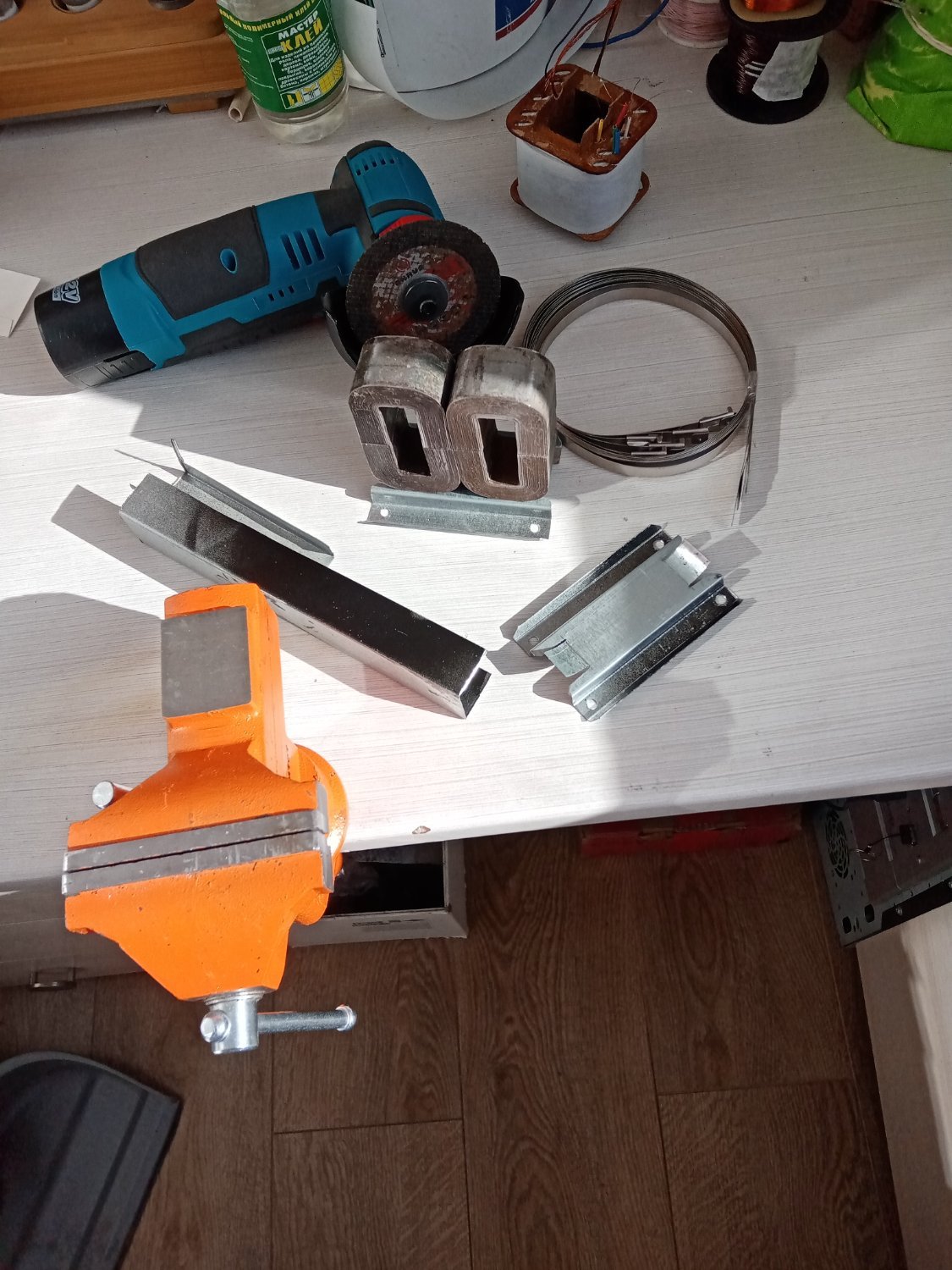

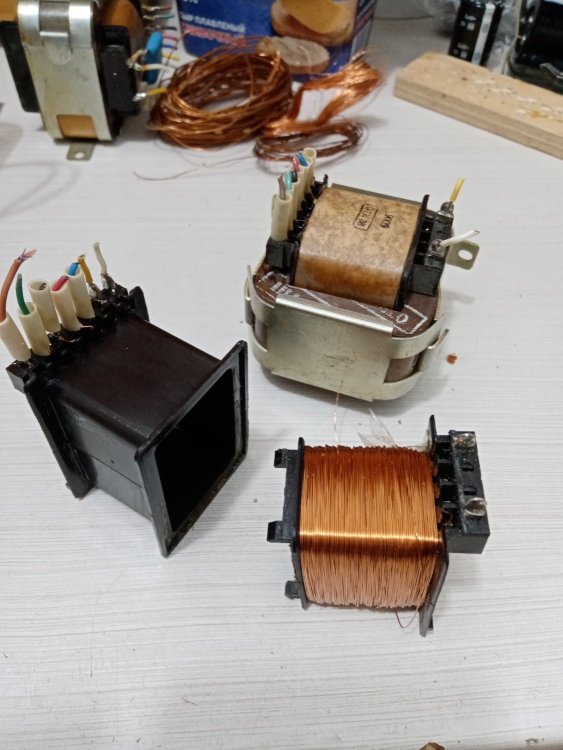

Достались мне пара комплектов сердечник-каркас от осм-0,063 без креплений. Намотал на них два трансика для маленького двухтакта. Из профиля для гипсокартона 28х30 толщиной железа 0,6мм выгнул на тисочках две площадки для установки транса.

IMG_20260223_112212.thumb.jpg.737eee7f10d5c3f13c2bd08bde8b1b32.jpg  IMG_20260223_112256.thumb.jpg.1afc866e1b59de3132b60ce9b8a516ae.jpg

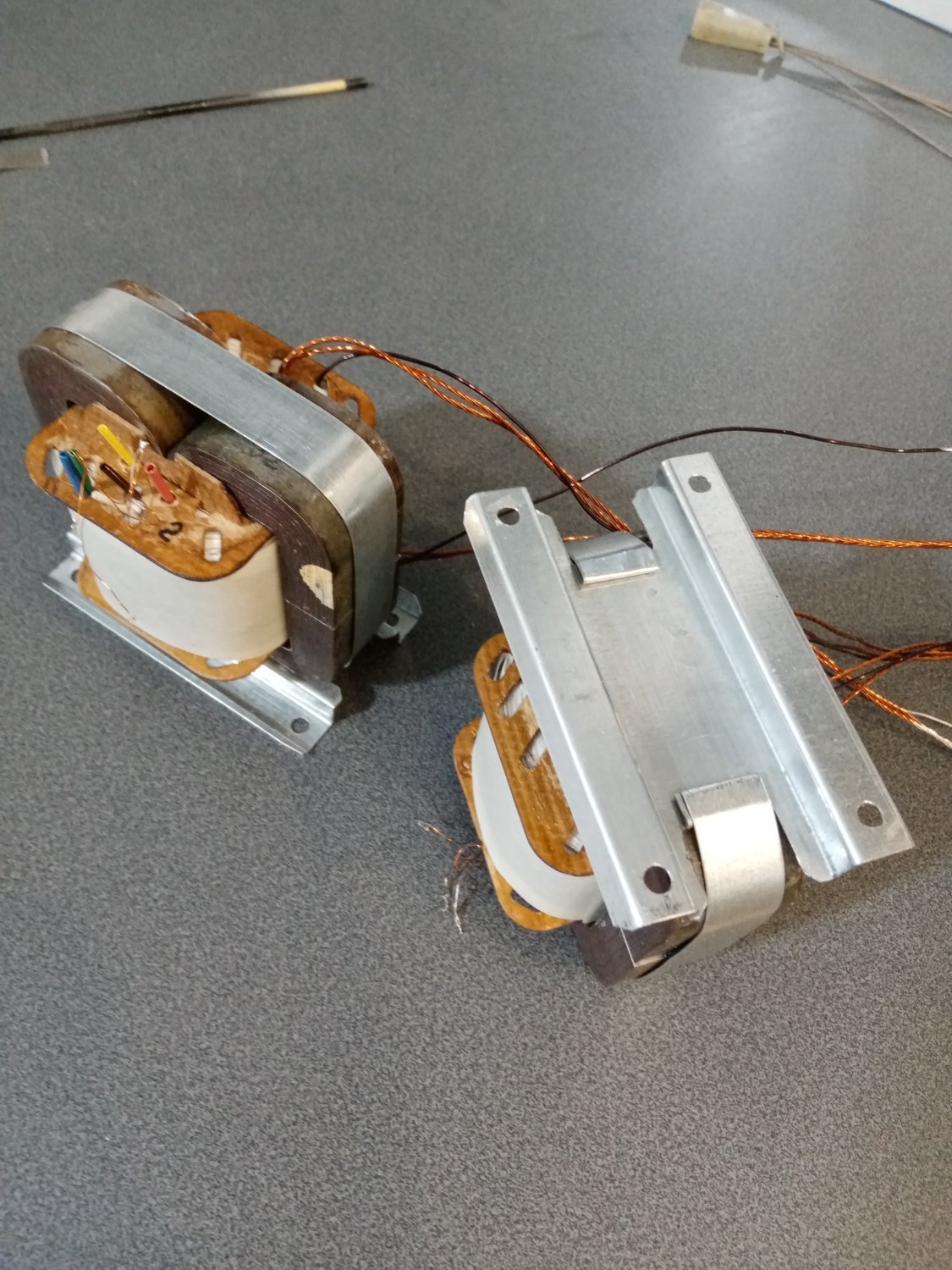

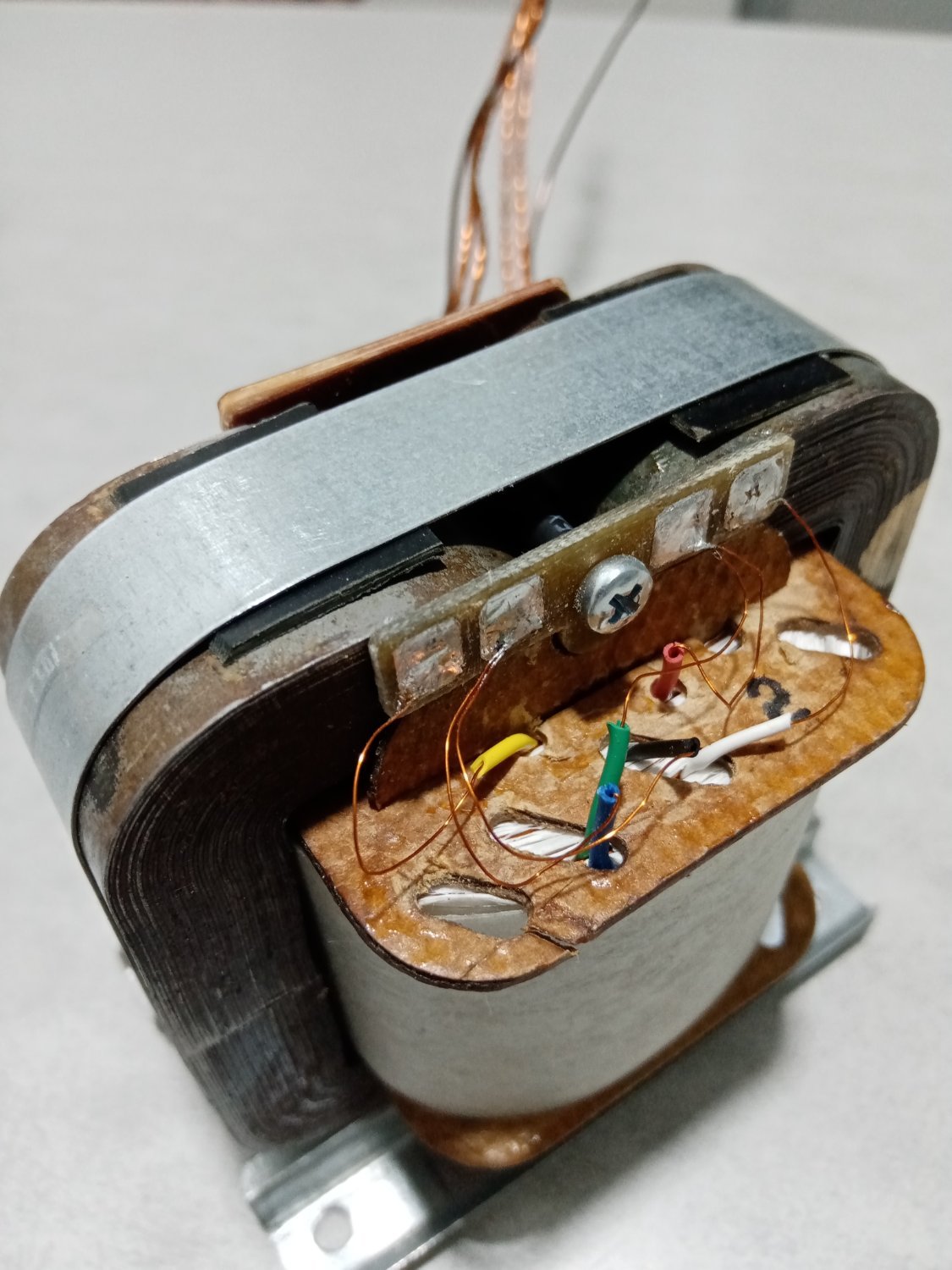

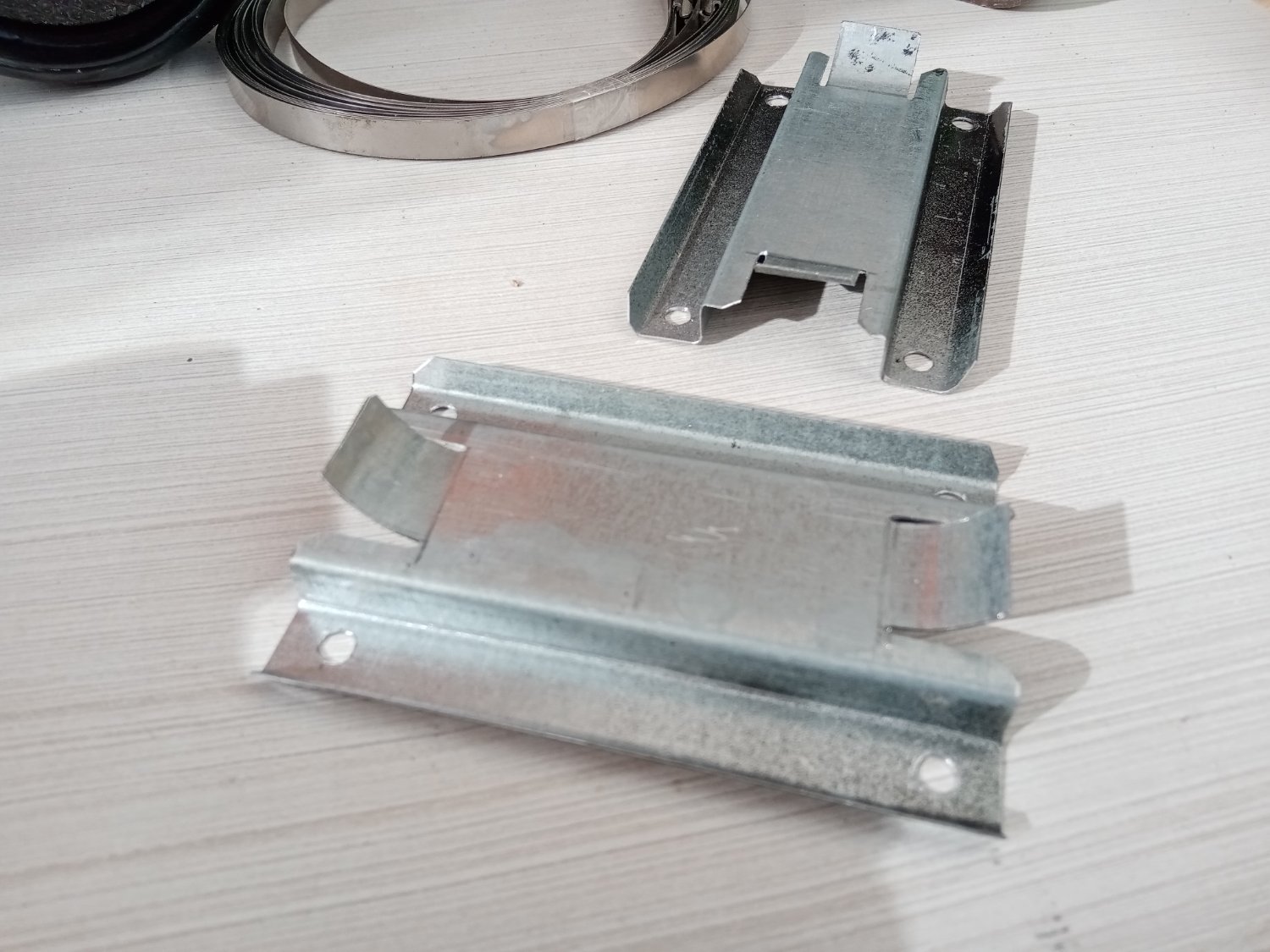

Из другого профиля толщиной 0,4мм вырезал две полоски для стяжки. Стянул. Выводы первички сделал через самые малые диаметром термоусадочные трубки разных цветов для разделения начало-конец. Сделал и прикрутил маленькую планочку для разводки первички. Для еще лучшей стяжки забил клинышки из гетинакса под стяжную ленту. Долго шлифовал и тасовал подковки чтобы получить одинаковую индуктивность. В итоге полная индуктивность первички 55 Гн.

IMG_20260224_201839.thumb.jpg.89adbeb998445dc6f1483418c7441ecb.jpg  IMG_20260302_180317.thumb.jpg.8db9d8ca9a61bc1bd6a38ca1c2130115.jpg





  • Like (+1) 4
  • Smile 2
  • 3 weeks later...
Posted

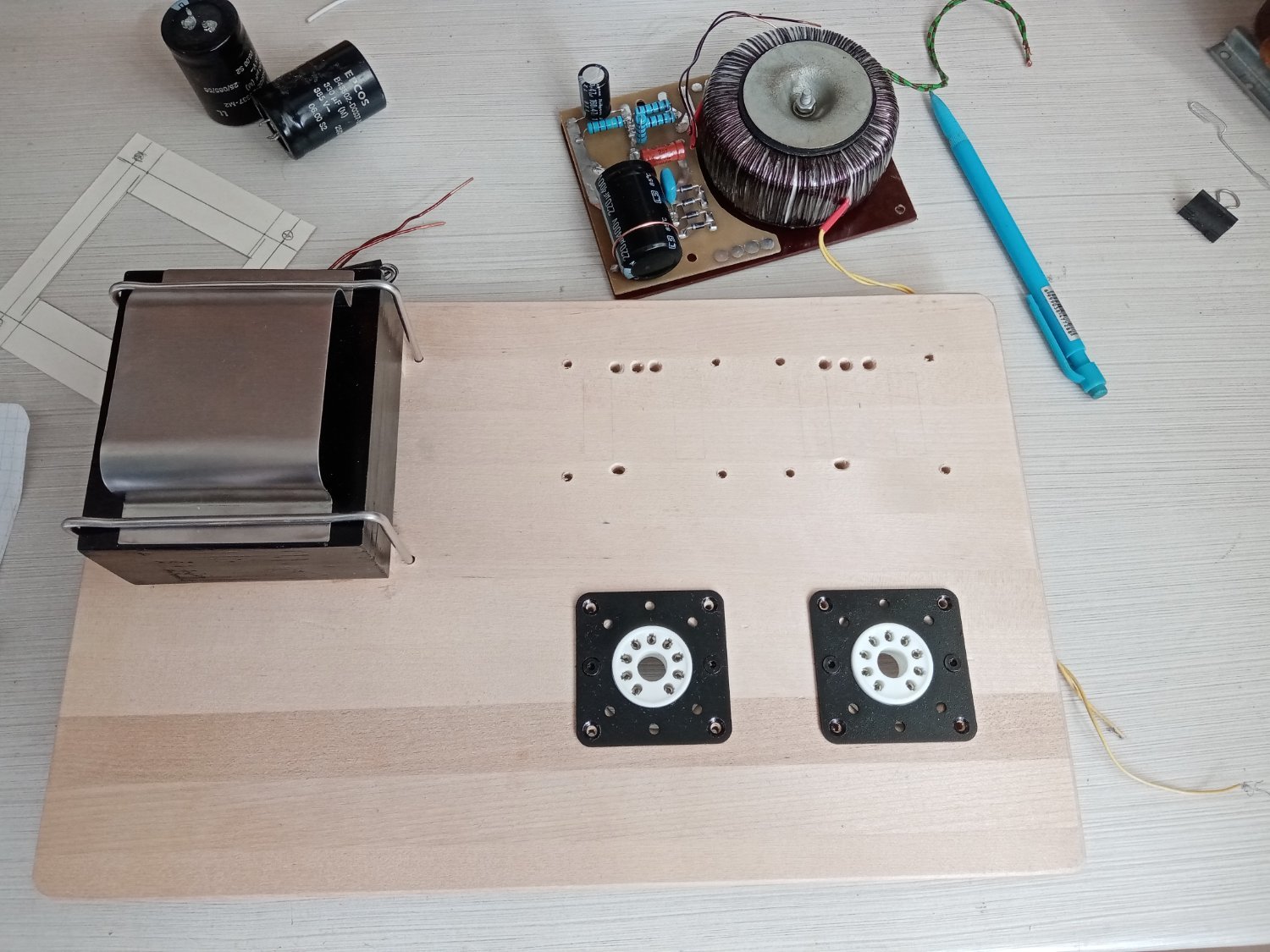

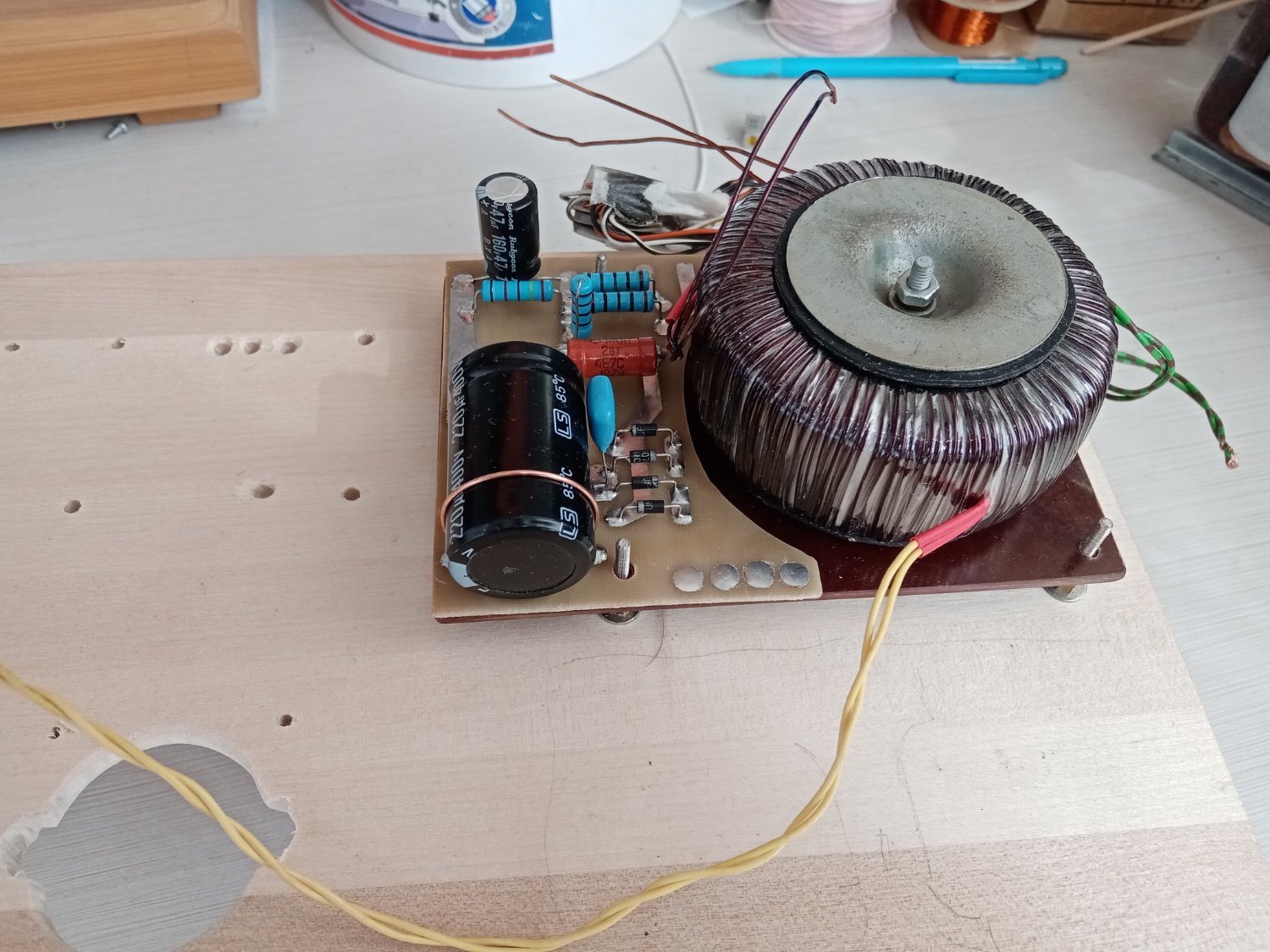

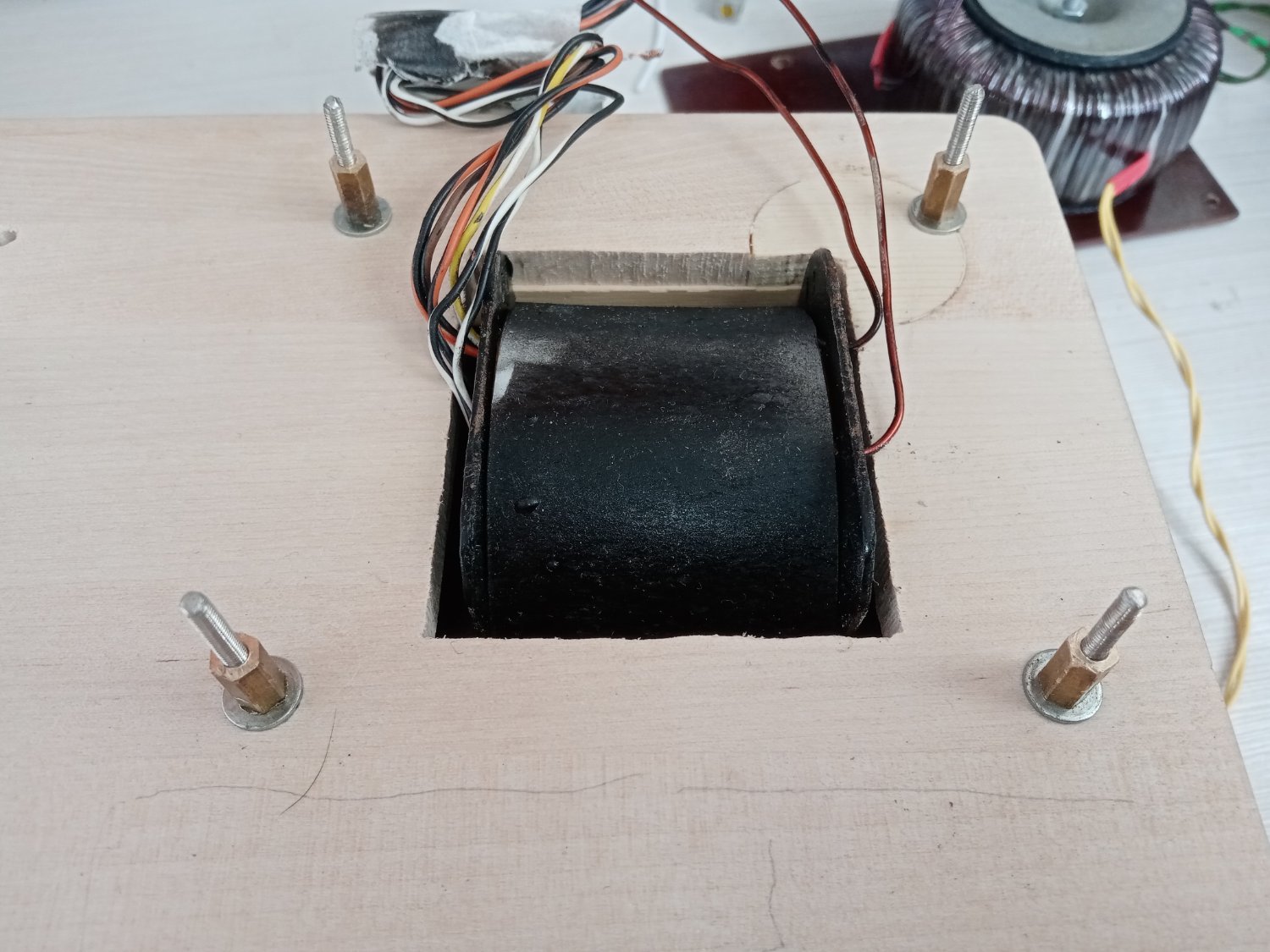

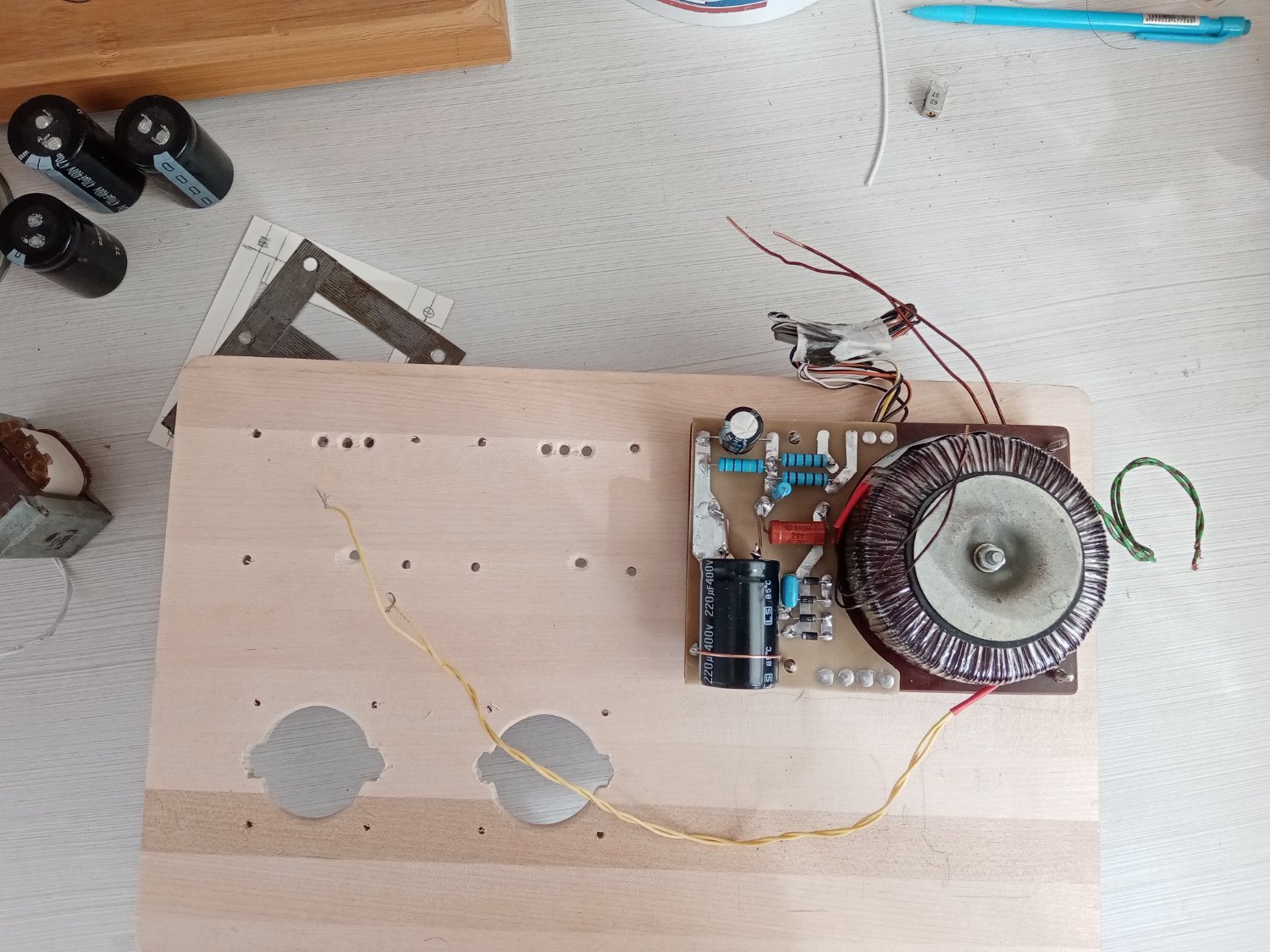

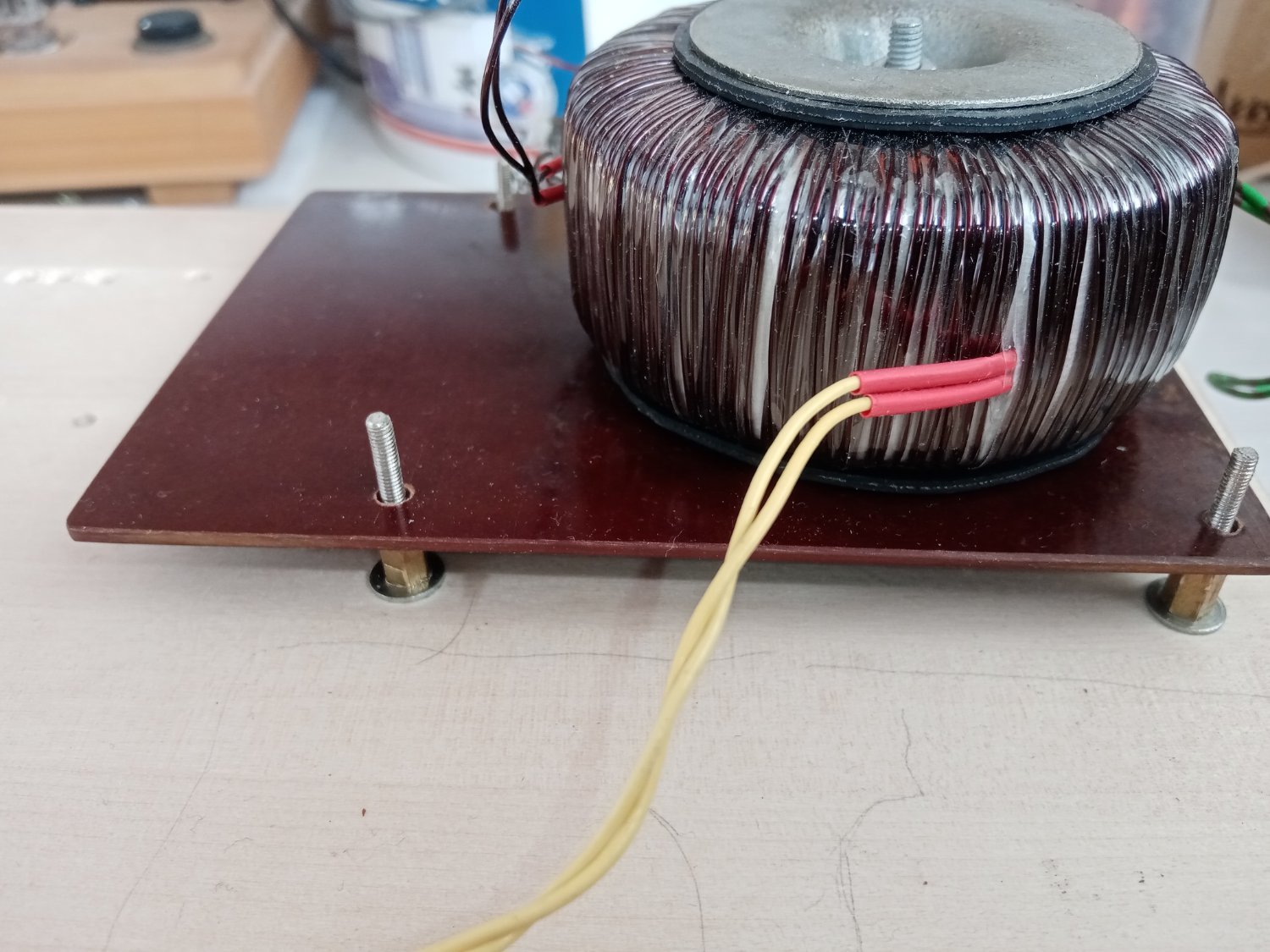

По настроению делаю подходы к проекту на 21LR8. Нарезанная резьба на скобы для крепления трансформатора получилась не очень по качеству, видимо сталь для этого дела не подходящая. Сначала предполагал закрепить гайками, но понял что будет слабовато. Отрезал из длинных стоичек с резьбой 10мм и  ими закрепил транс. Получилось крепко. На гайки-стойки крепится панелька с накальным трансформатором из 2мм гетинакса. Сначала хотел сделать из 1,5 мм фольгированного стеклотекстолита, но подумал что хлипковато будет, да и жаба душит на это тратить  фол.стеклотекстолит. Сделал отдельно платку выпрямителя анодного и подпор постоянкой накала.

IMG_20260318_123641.thumb.jpg.db1a419304826993cd3dcd92379a4b03.jpg IMG_20260318_123722.thumb.jpg.5059ad6ca8daaba7f45660c18396a709.jpg  IMG_20260318_123756.thumb.jpg.d23d86f12c504ab323605c79536c7703.jpg IMG_20260318_123808.thumb.jpg.acb52681a4d1f7b0712e2e8abe41df32.jpg

Панельки для ламп китайские, очень хорошо подходят для 6LR8 с их тонкими ножками. Крепятся к панели на площадках, а площадки будут приподняты над деревянной панелью через шайбы. И вентиляция некая и передача тепла меньше.


Чуть застопорилось, хотел два дросселька намотать сюда на железе от телевизионных твк или твз, кинулся, а они оказывается  у меня все закончились. Есть один побольше размер, но хочется два отдельных по каналам. Пока ищу.



  • Like (+1) 3
  • 2 weeks later...
Posted

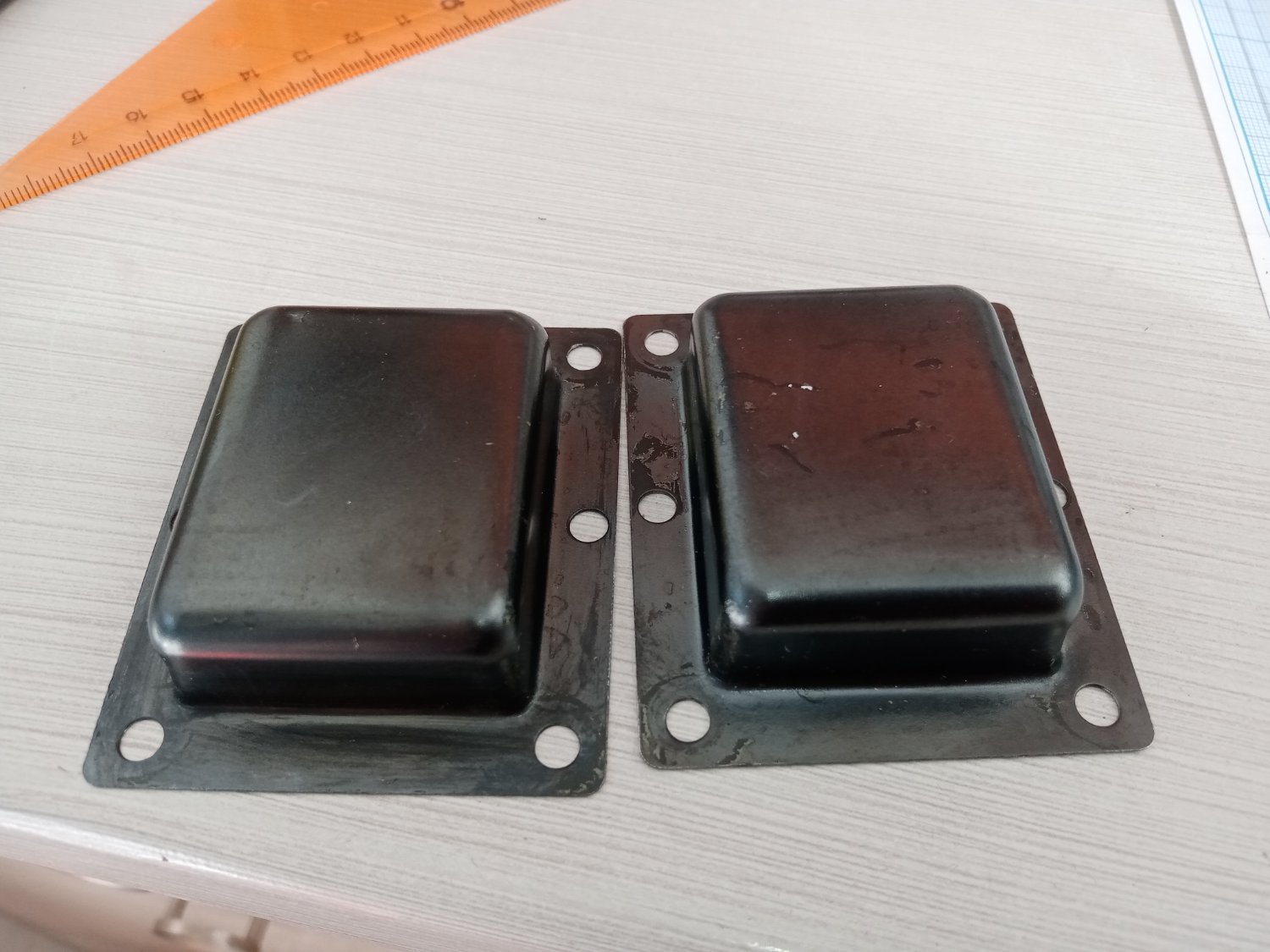

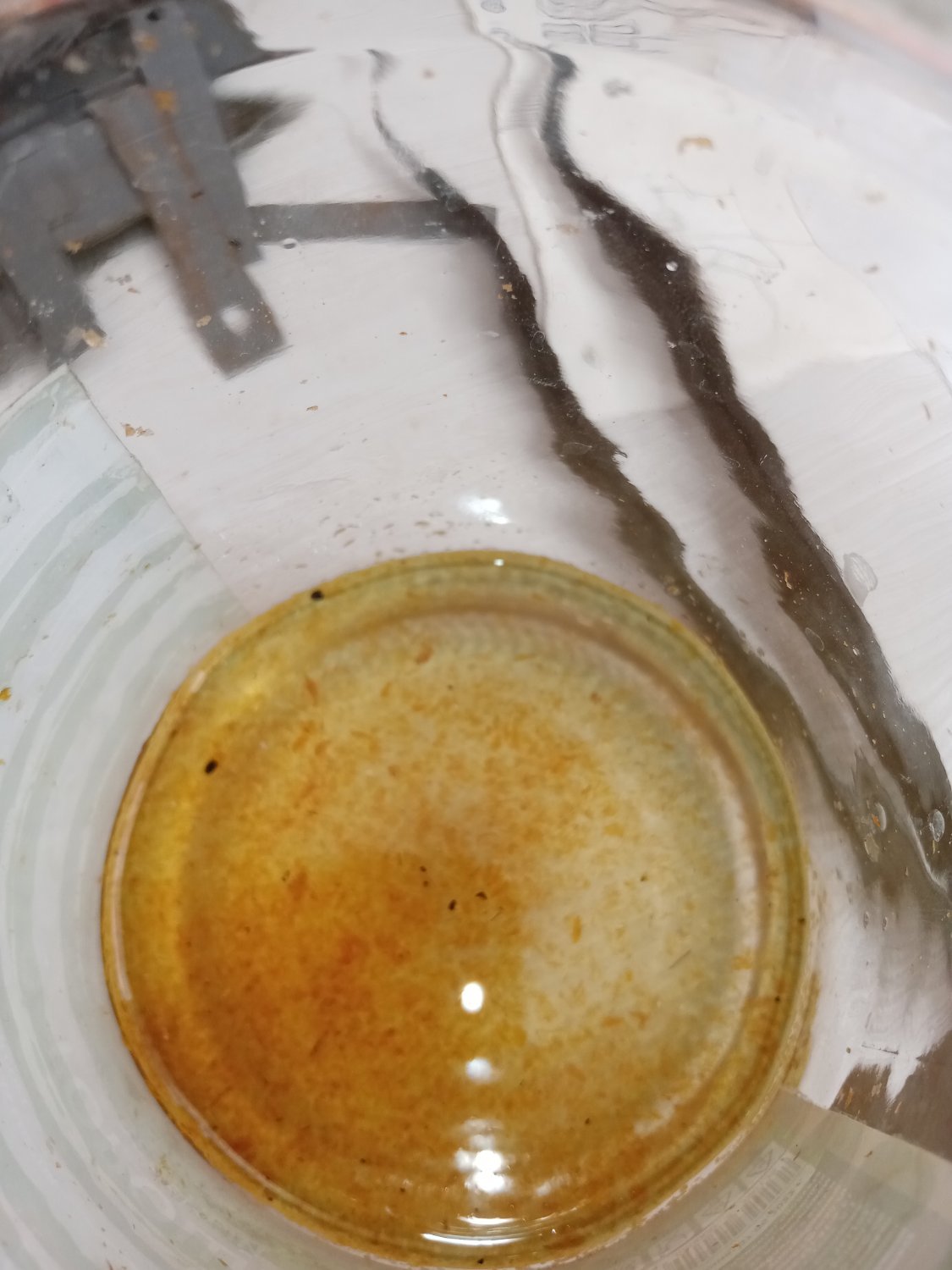

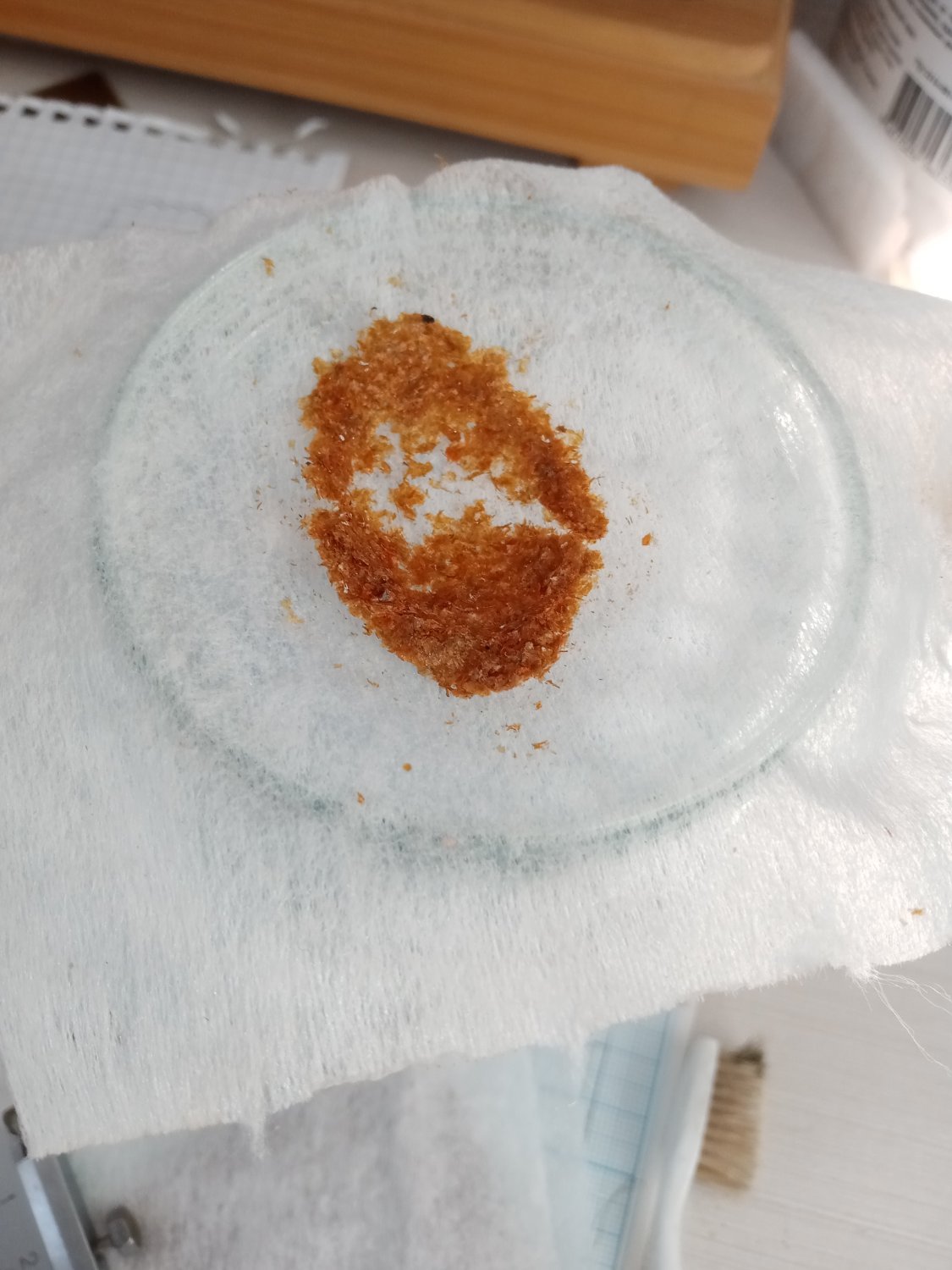

Купил метилен хлорид. Для проверки налил немного в стеклянную банку и бросил туда две крышки в толстом корявом слое лака для трансов на EI66. Через 15 мин достал и протер. Лак остался плавать на поверхности. Перелил через фильтр. На фильтре лак с крышек.

IMG_20260325_122902.thumb.jpg.b76b2b92ac389d66332c7dc6b1e5c99f.jpg  IMG_20260325_134251.thumb.jpg.5bcc49ef44607ad6a8b6095ad88ba9d6.jpg  IMG_20260325_120946.thumb.jpg.010b8073157fae84dd066ed37972c9a3.jpg

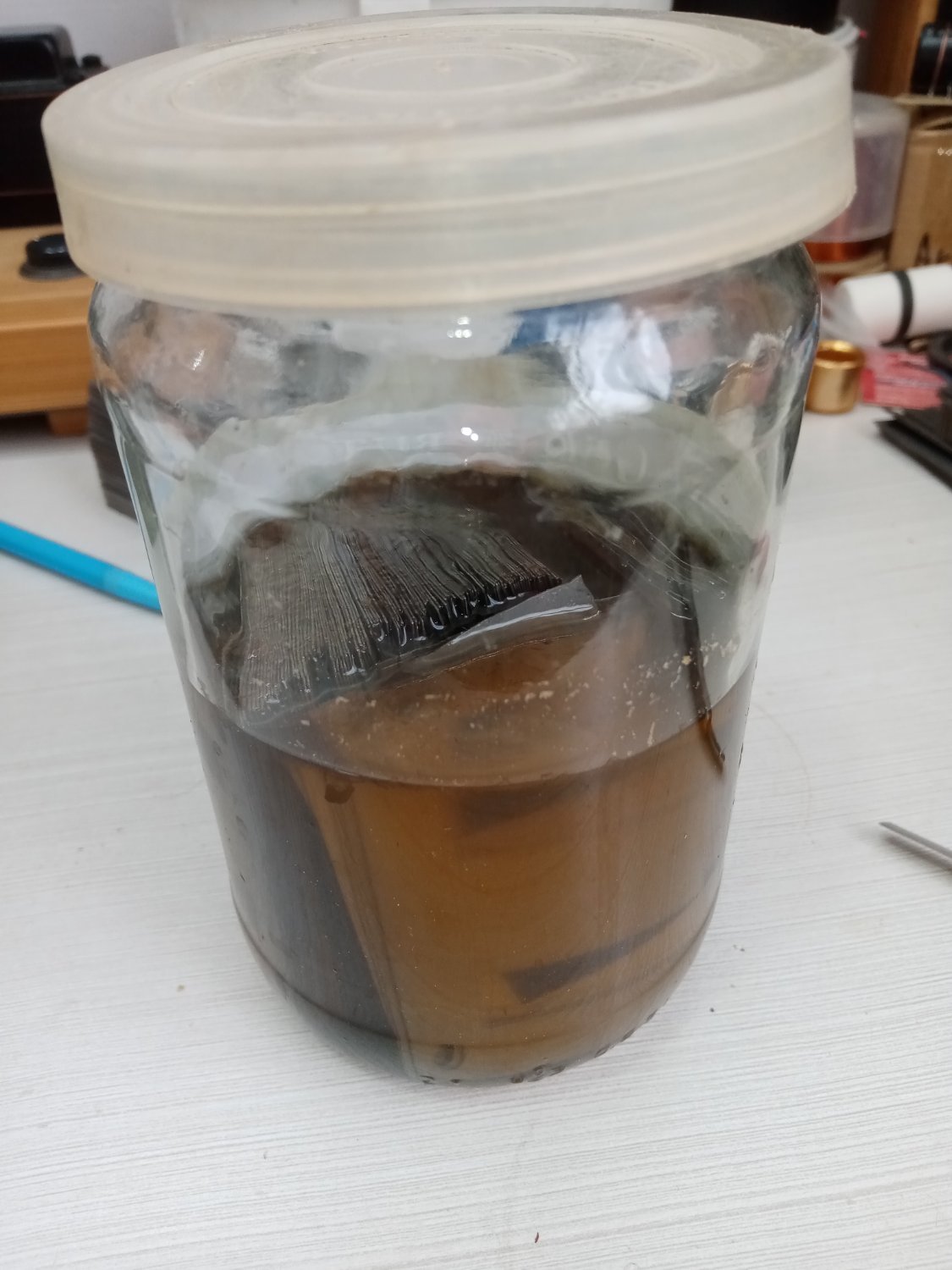

Круть! Запах совсем не напрягает, жидкость сильно летучая, мгновенно испаряется. Загрузил пластины, залил и оставил на несколько часов.

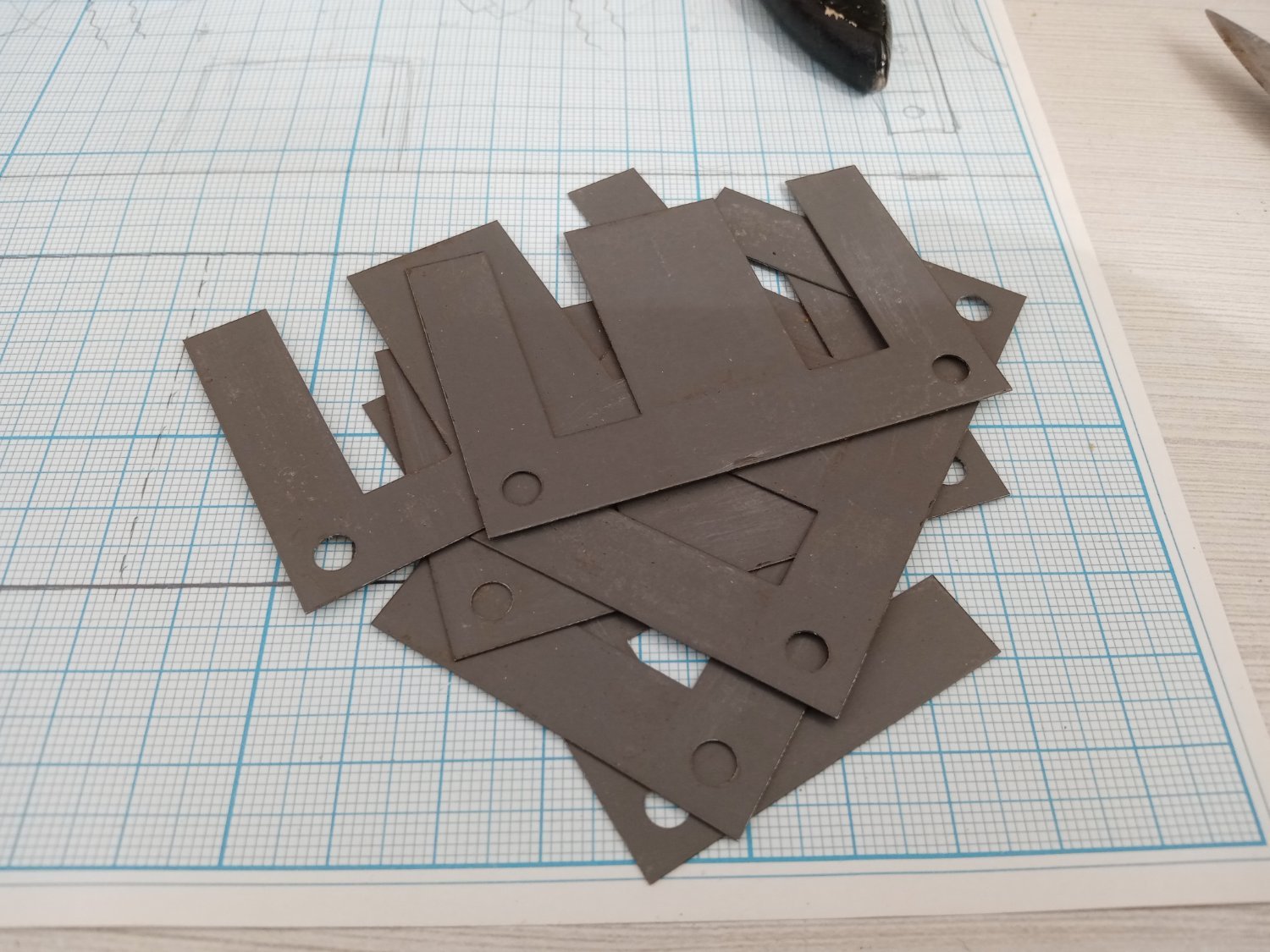

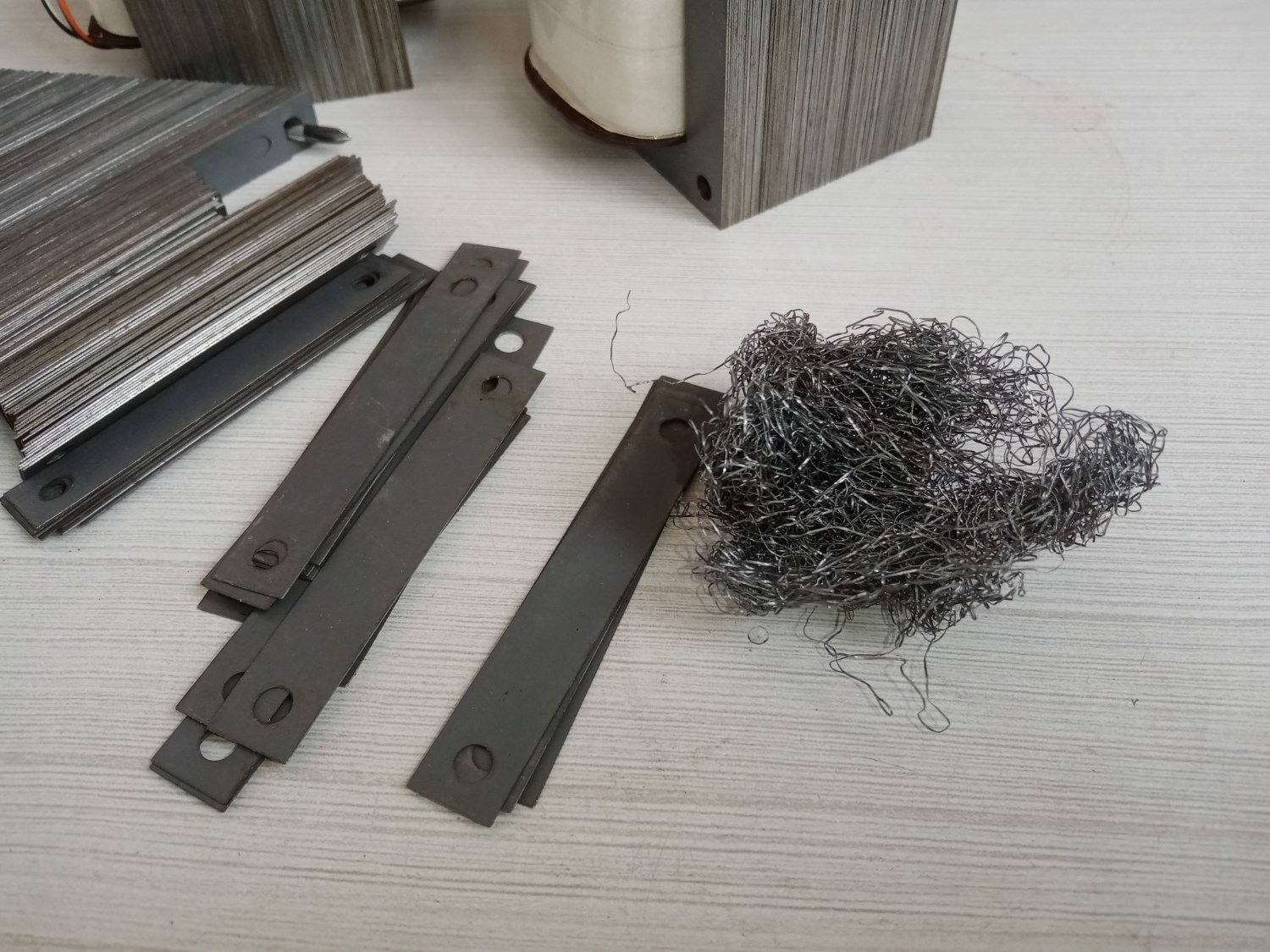

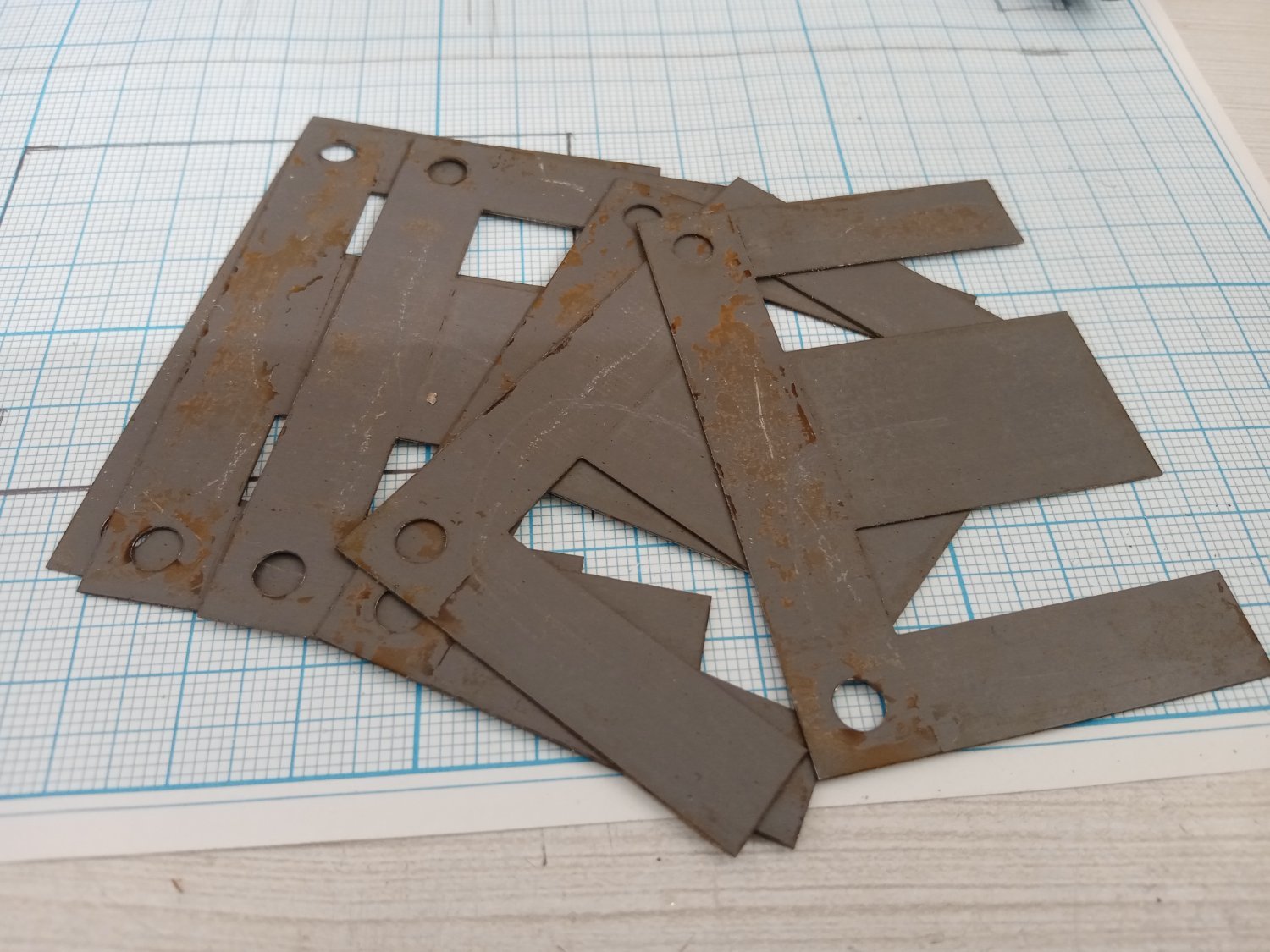

Пластины до и после. То, что не слезло протирал металлической мочалкой для мытья посуды. Ее использую для очистки жала паяльника от окалины. 140 ш-пластин и 140 и-пластин.:smile-32:.

IMG_20260325_121018.thumb.jpg.4a67f9c3c14f3ad67fa91e52984ac817.jpg IMG_20260325_122403.thumb.jpg.a8d8ee0845494c8038b5e043b8a84440.jpg IMG_20260329_131835.thumb.jpg.6e9c435483129888b89eebcb65182465.jpg



  • Like (+1) 4
Posted

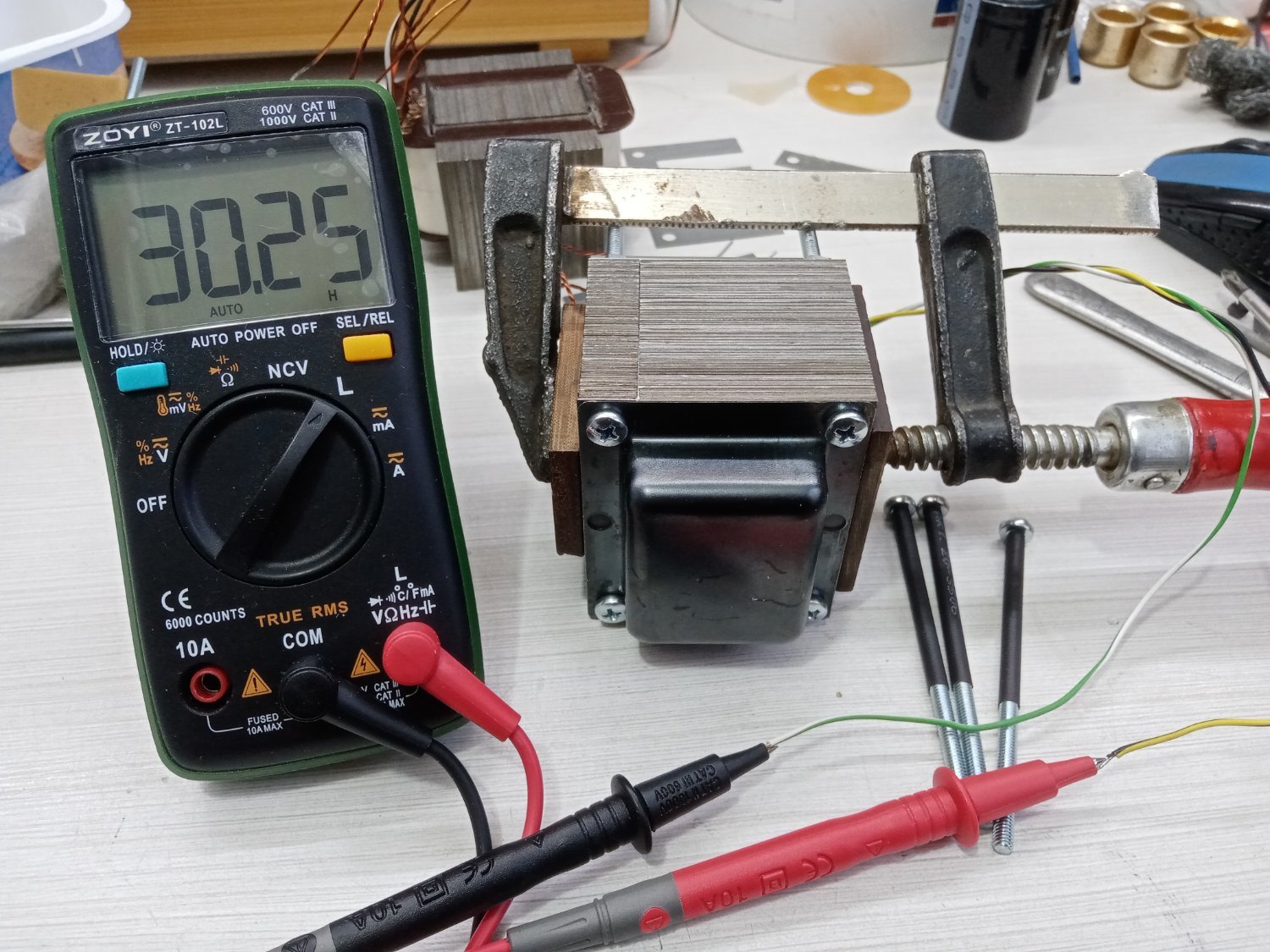

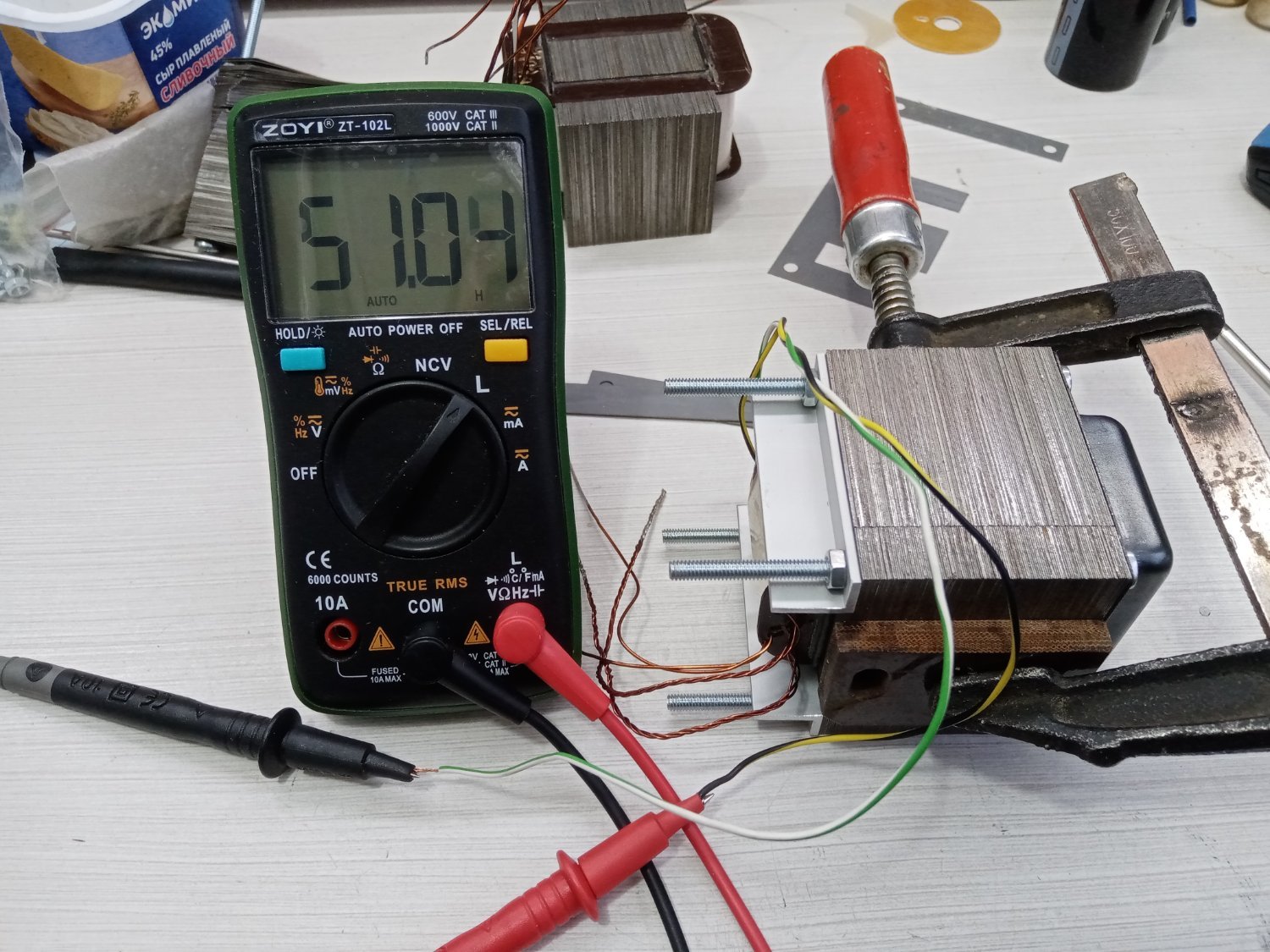

Соориентировал все пластины заусенцами в одну сторону, собрал трансы. Набор 45х22. Не оптимально конечно,но для малых габаритов как то индуктивность получить. Без прокладки , с прокладкой 0,08мм, 3000вит.

IMG_20260329_174822.thumb.jpg.0156a1bf28592d660602ac37d760d6ec.jpg  IMG_20260329_175704.thumb.jpg.946d8db6762fbf761a26294357bfcdb2.jpg



  • Like (+1) 5
Posted

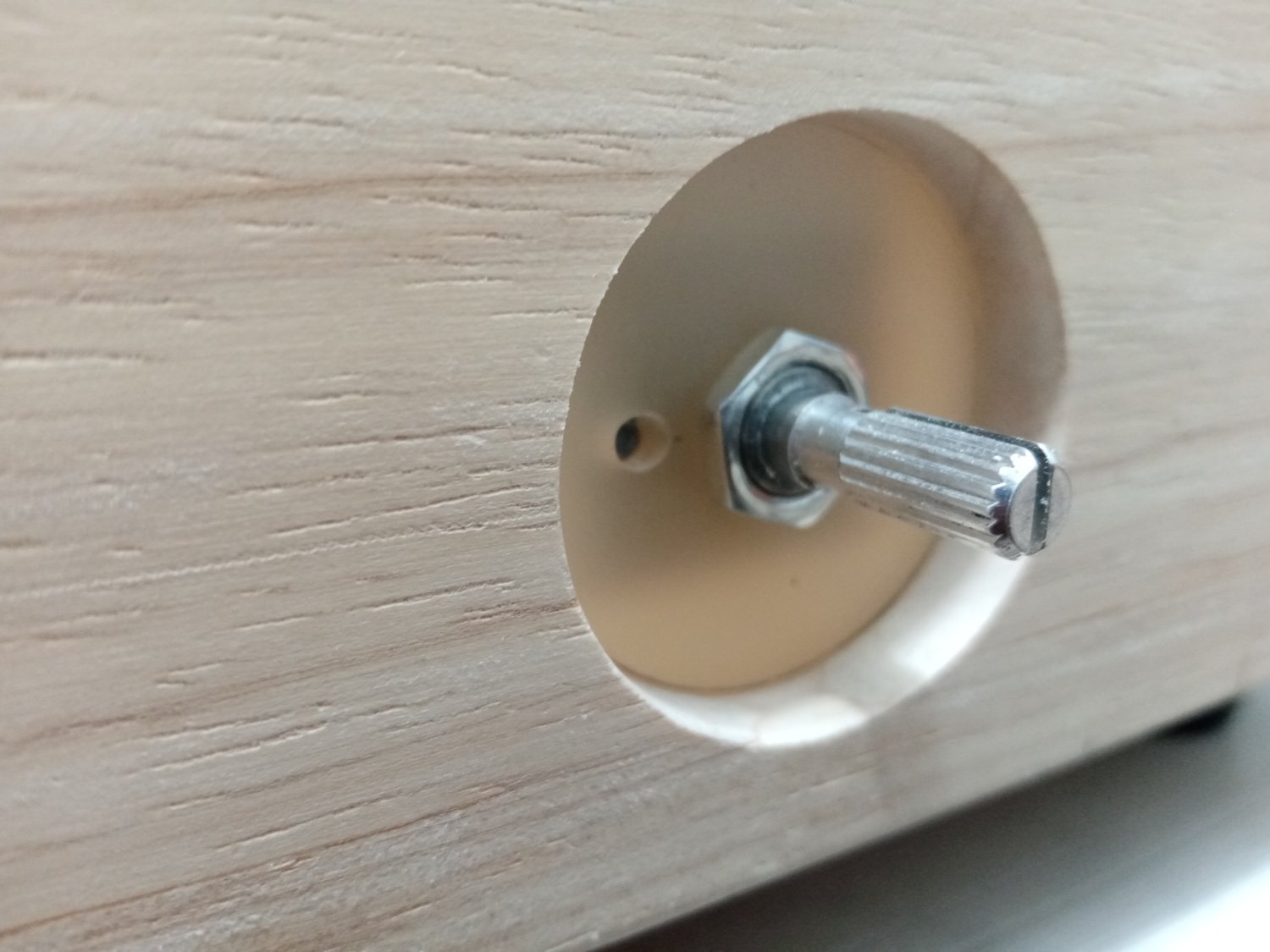

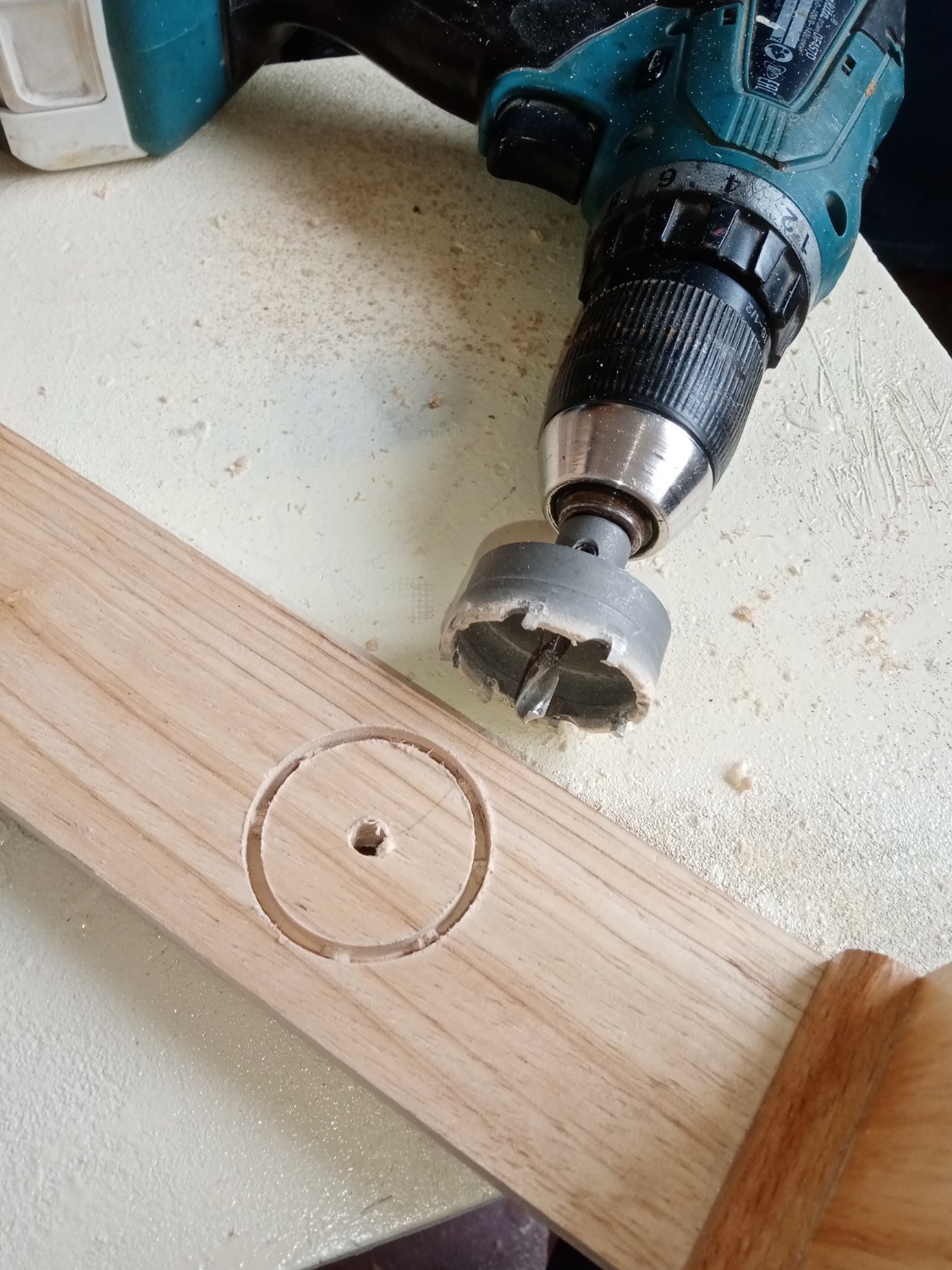

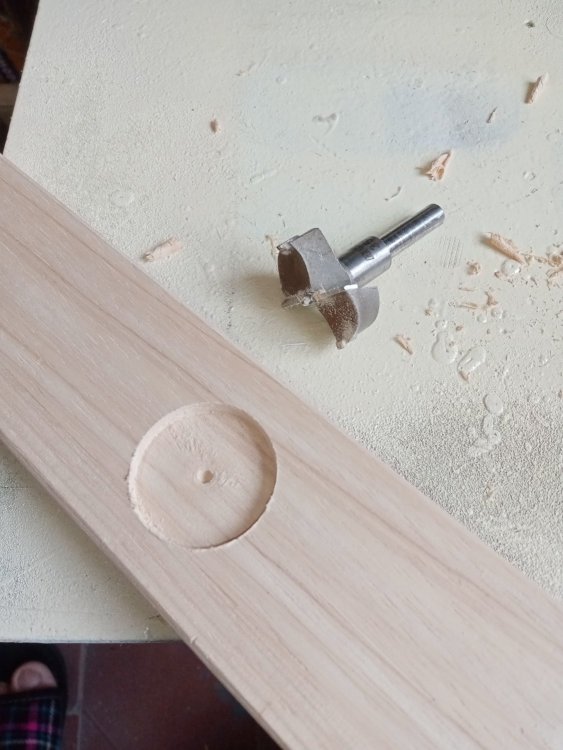

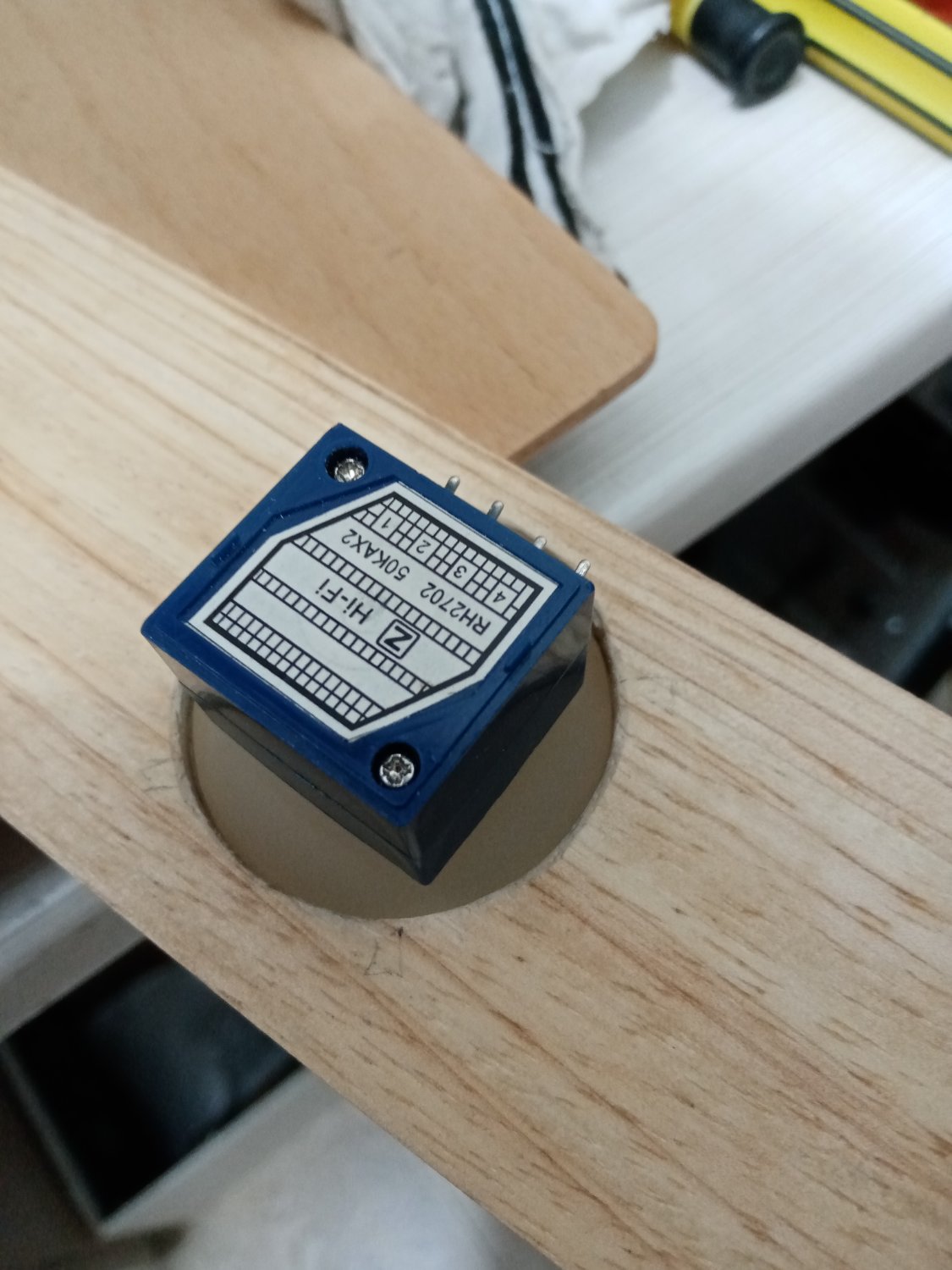

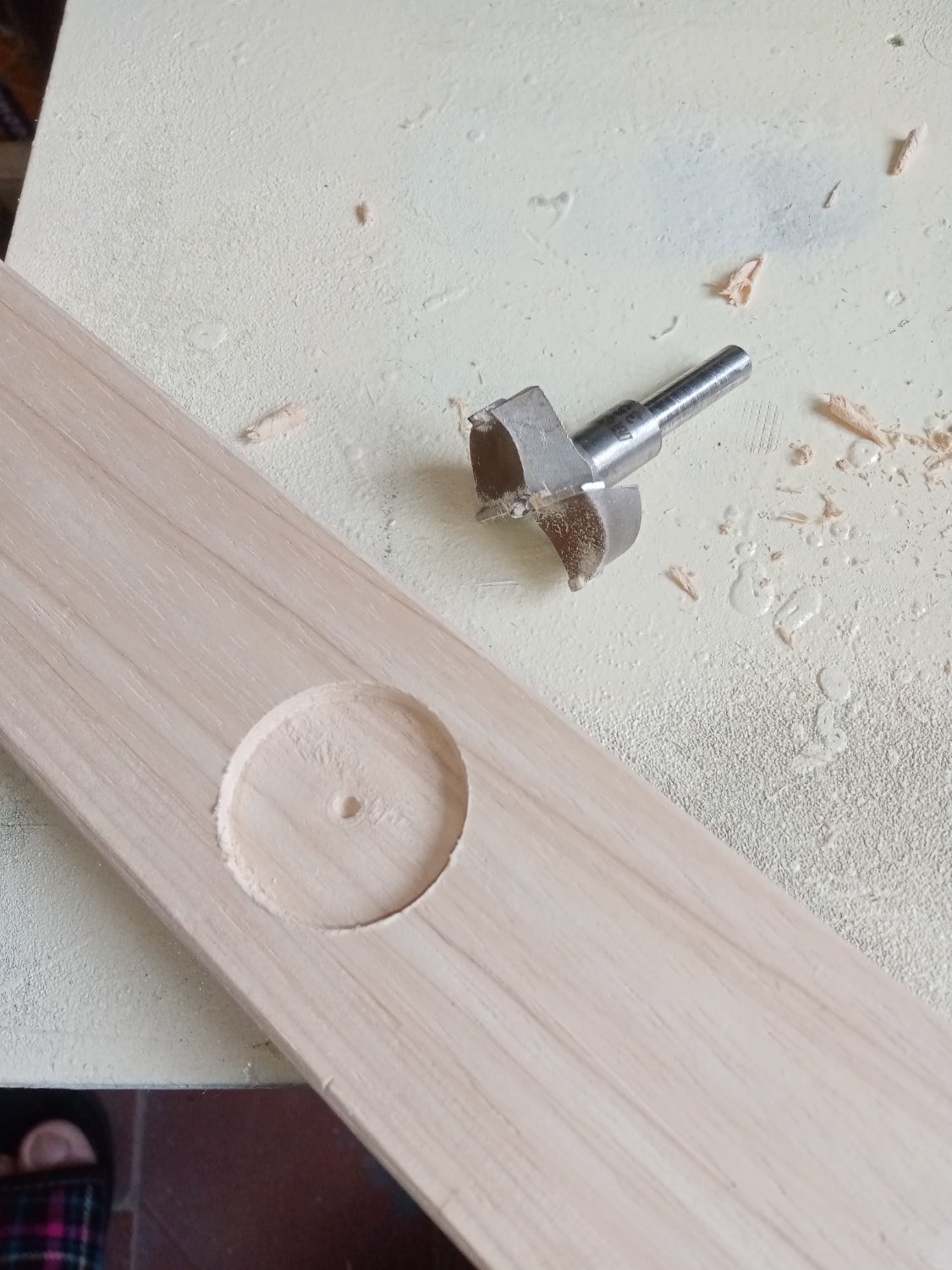

По настроению делаю подходы к конструкции и дело потихоньку движется. Установил ручку громкости. С начала с лицевой стороны углубил на нужную величину фрезой для мебельных петель. Затем с внутренней стороны фрезой большего размера углубил на расчетную глубину. Затем с лицевой стороны проделал мебельной фрезой отверстие насквозь. Лишнее убрал и подправил маленькой стамесочкой. Получилось так.

IMG_20260320_133021.thumb.jpg.c8c12c8fd29edd4c0c60ca7ea46245a0.jpg  IMG_20260320_133432.thumb.jpg.417a909dc5e932fae3bf041d107c2af0.jpg IMG_20260407_185654.thumb.jpg.21b1a63968fe57f2f27847e72da93f4e.jpg

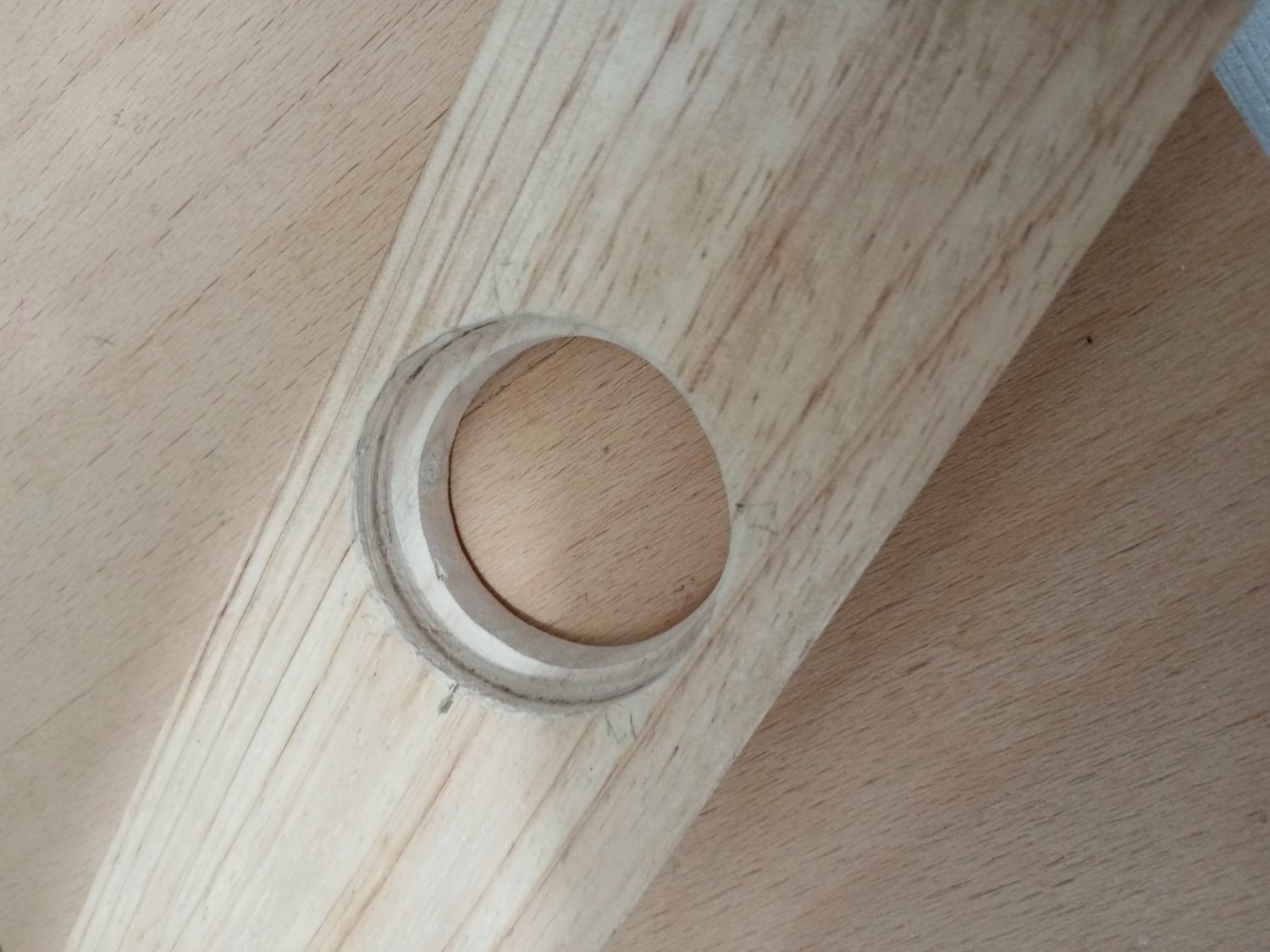

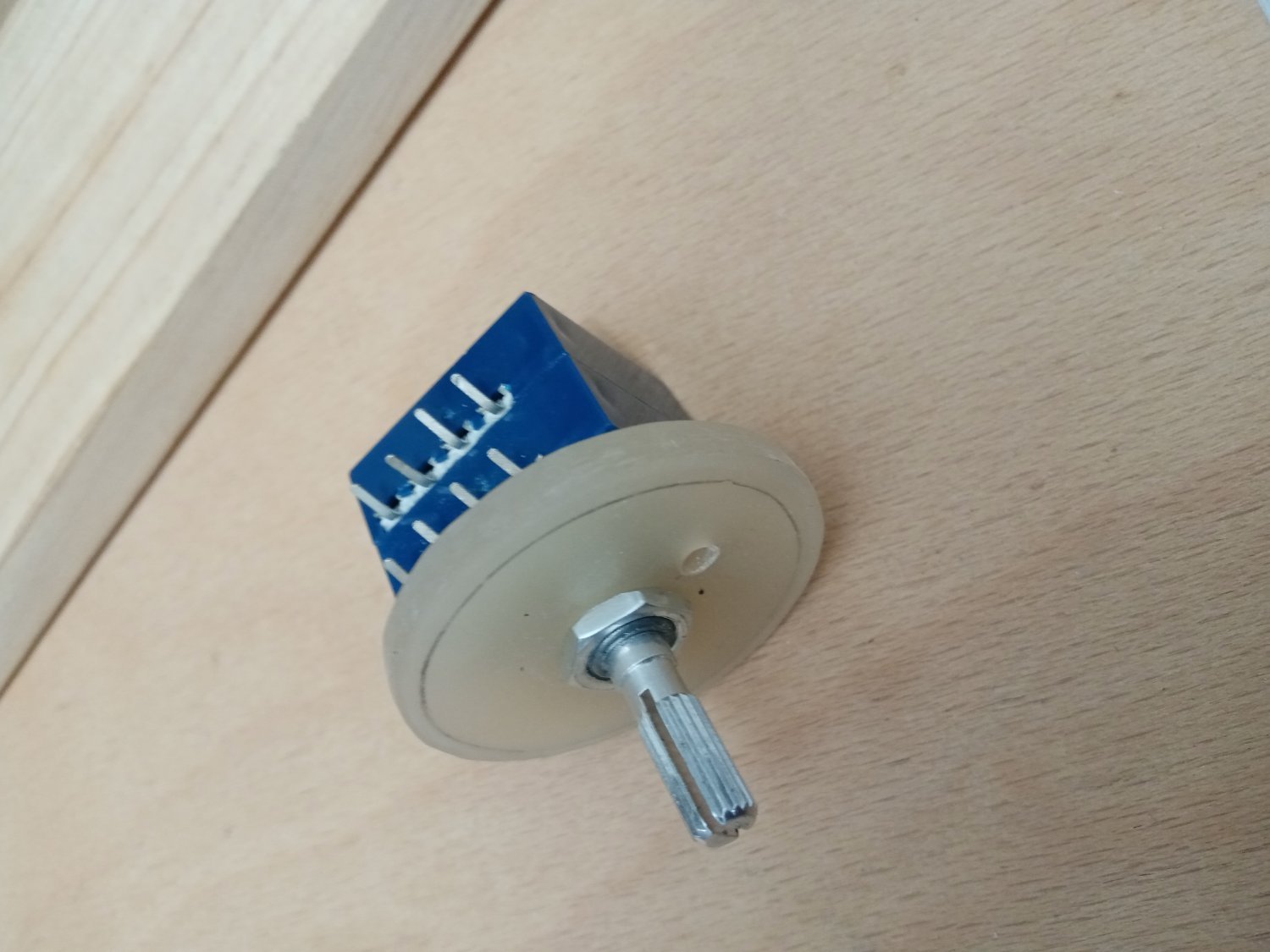

Из полупрозрачного, матового, бежевого, 4мм плекса вырезал кругляшок. Окончательно потом вставлю на клей.

IMG_20260407_185718.thumb.jpg.18b6fa5ccacb484eca730fe8fbc9c413.jpg  IMG_20260407_185757.thumb.jpg.20f27387ee108d17b592d8786f545fad.jpg IMG_20260407_185847.thumb.jpg.c25317ff9e924daf356643b1ffbab86b.jpg

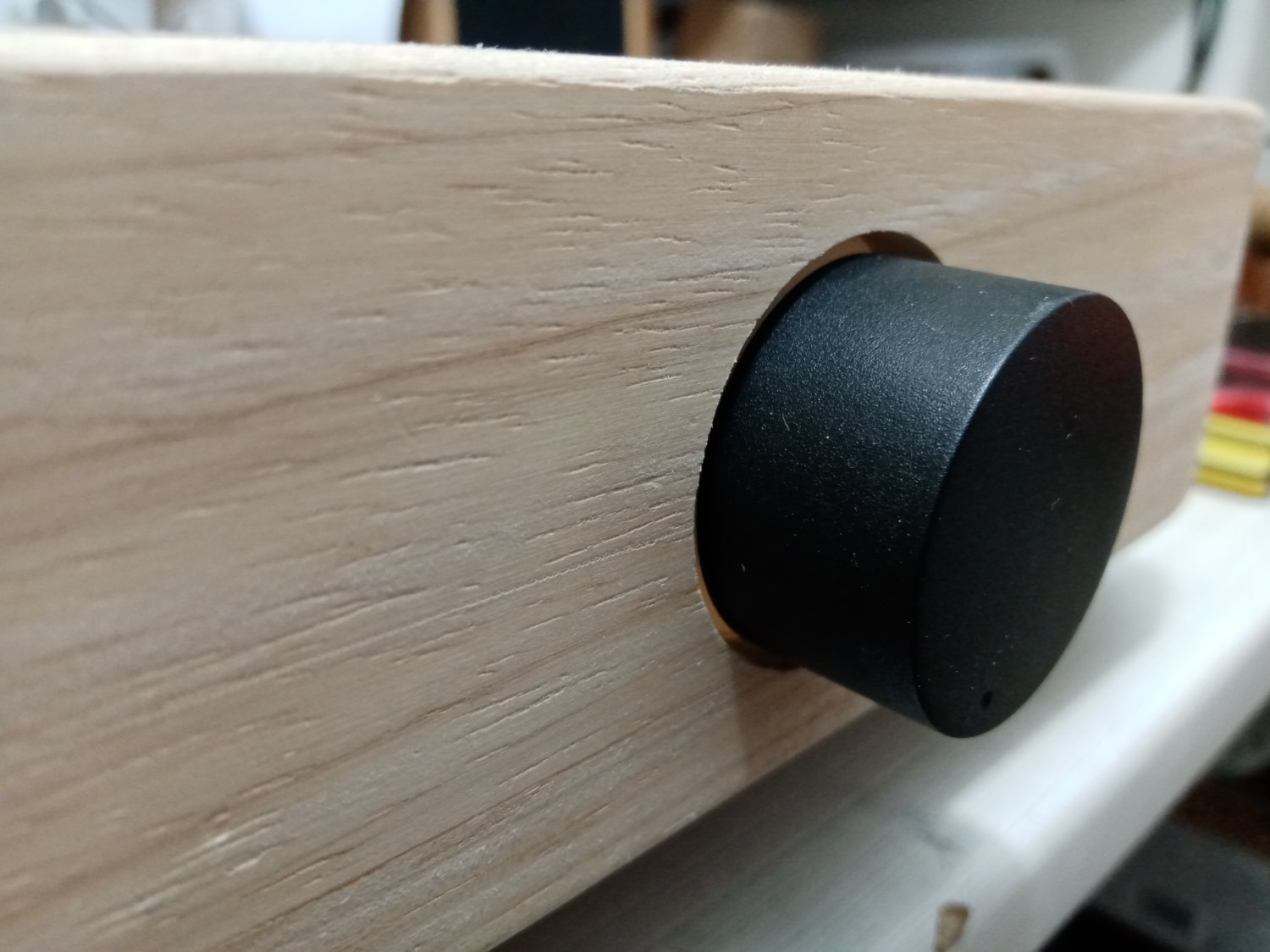

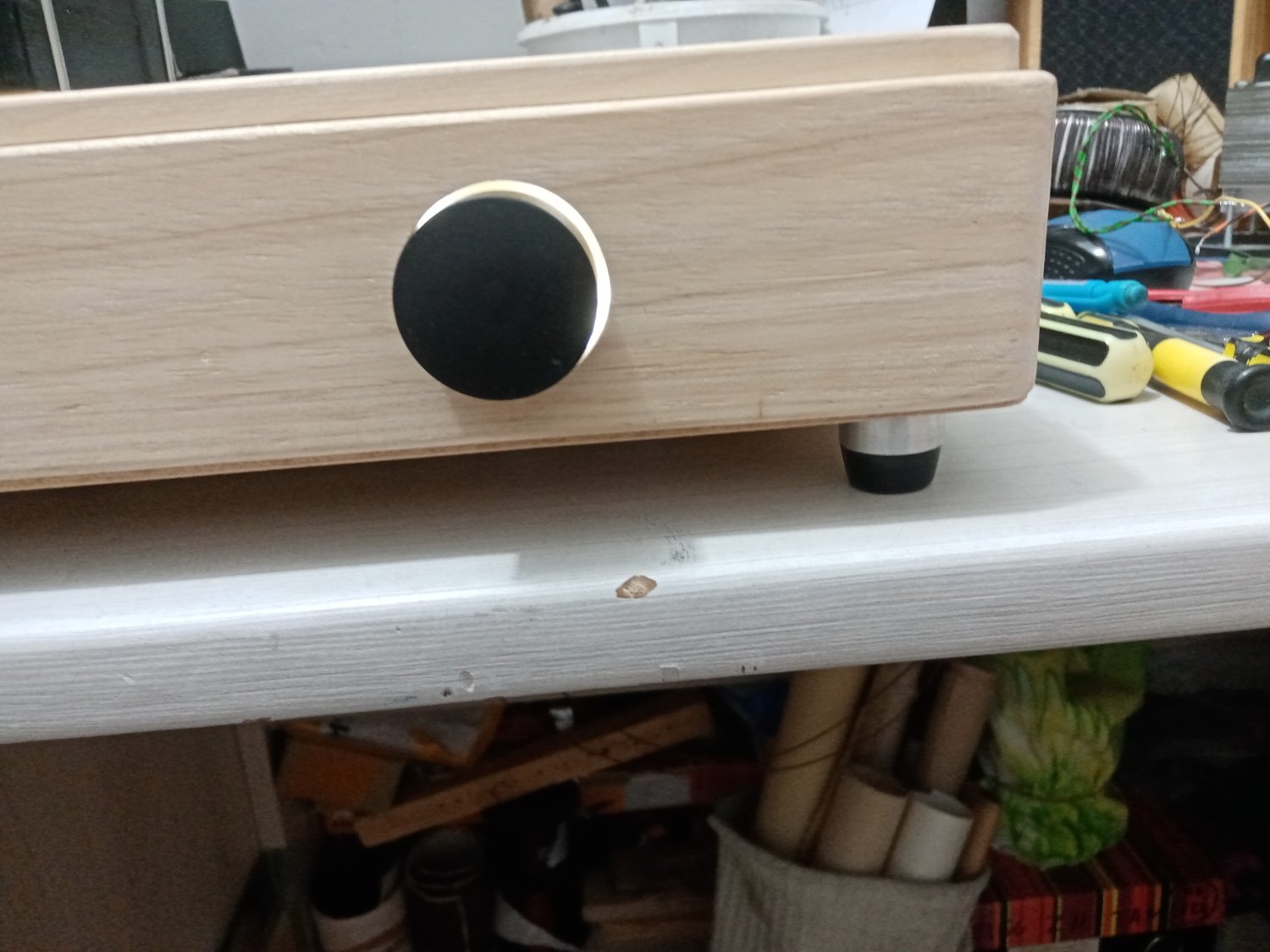

т.к. плекс прозрачный, изнутри сделаю подходящего цвета подсветку. Подсветил фонариком.

IMG_20260407_185925.thumb.jpg.b2d489db336fe731354304fd4cbb5822.jpg  IMG_20260407_185555.thumb.jpg.7120281f2fb9d9f4b6018856f850f2bf.jpg

Такие операции  по дереву лучше делать на сверлильном станке зажимая заготовку. Но у меня нет такового, но зато есть опыт. Зная что будет увод от центра и отклонение от вертикали, всегда заранее думаю как это потом компенсировать. В итоге все получается ровно.







  • Like (+1) 4
  • Круто (+1) 1
  • Smile 3
Posted

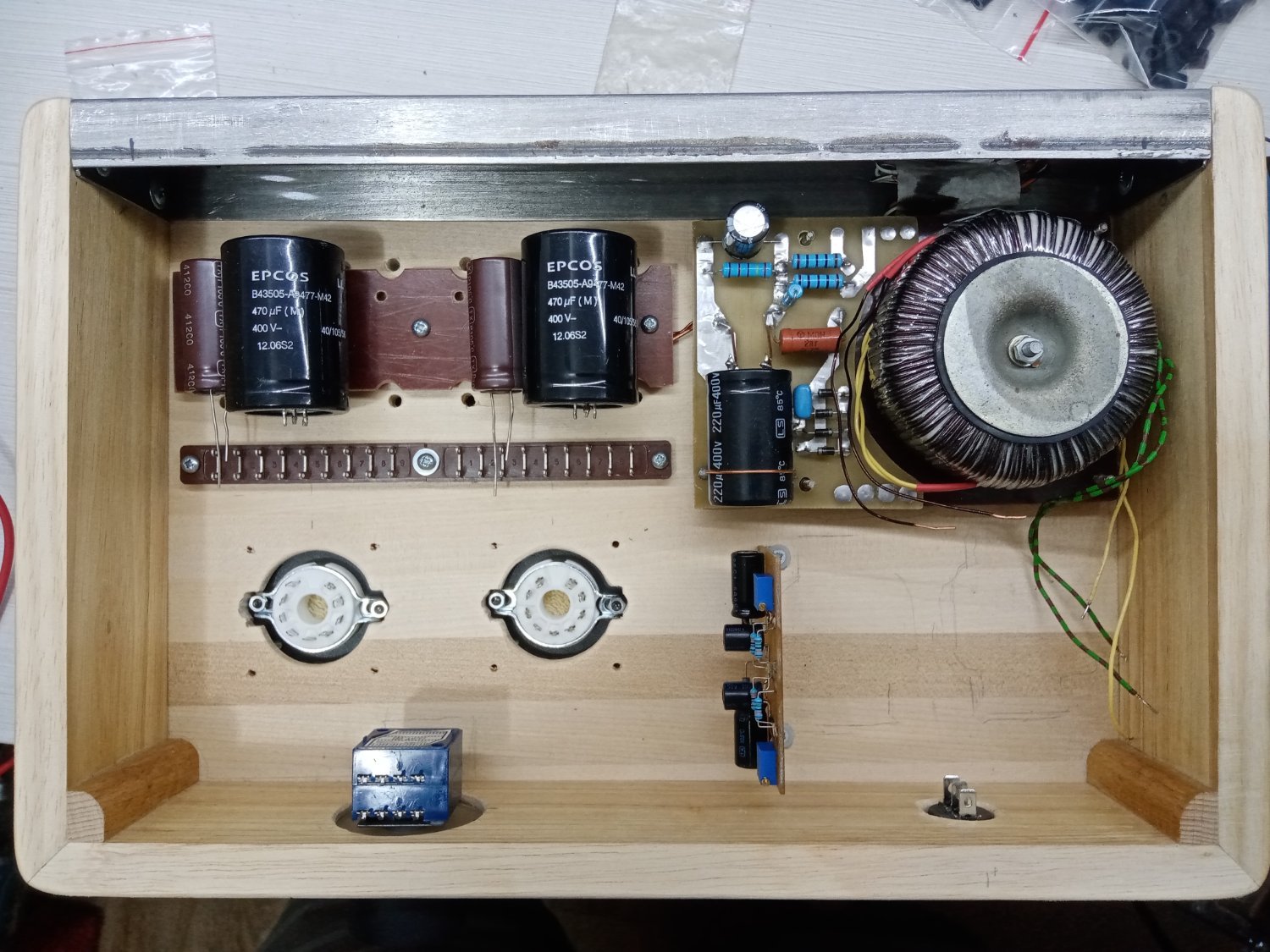

Сделал платку регулировки фиксированного смещения и площадку крепления электролитов. В принципе можно делать монтаж. Трансики для дросселей так до меня еще и  не добрались, зная их габариты можно установить и потом.







  • Like (+1) 4
Posted
41 минуту назад, KUE сказал:

По настроению делаю подходы к конструкции и дело потихоньку движется. Установил ручку громкости. С начала с лицевой стороны углубил на нужную величину фрезой для мебельных петель. Затем с внутренней стороны фрезой большего размера углубил на расчетную глубину. Затем с лицевой стороны проделал мебельной фрезой отверстие насквозь. Лишнее убрал и подправил маленькой стамесочкой. Получилось так.

IMG_20260320_133021.thumb.jpg.c8c12c8fd29edd4c0c60ca7ea46245a0.jpg  IMG_20260320_133432.thumb.jpg.417a909dc5e932fae3bf041d107c2af0.jpg IMG_20260407_185654.thumb.jpg.21b1a63968fe57f2f27847e72da93f4e.jpg

Из полупрозрачного, матового, бежевого, 4мм плекса вырезал кругляшок. Окончательно потом вставлю на клей.

IMG_20260407_185718.thumb.jpg.18b6fa5ccacb484eca730fe8fbc9c413.jpg  IMG_20260407_185757.thumb.jpg.20f27387ee108d17b592d8786f545fad.jpg IMG_20260407_185847.thumb.jpg.c25317ff9e924daf356643b1ffbab86b.jpg

т.к. плекс прозрачный, изнутри сделаю подходящего цвета подсветку. Подсветил фонариком.

IMG_20260407_185925.thumb.jpg.b2d489db336fe731354304fd4cbb5822.jpg  IMG_20260407_185555.thumb.jpg.7120281f2fb9d9f4b6018856f850f2bf.jpg

Такие операции  по дереву лучше делать на сверлильном станке зажимая заготовку. Но у меня нет такового, но зато есть опыт. Зная что будет увод от центра и отклонение от вертикали, всегда заранее думаю как это потом компенсировать. В итоге все получается ровно.









25 минут назад, KUE сказал:

Сделал платку регулировки фиксированного смещения и площадку крепления электролитов. В принципе можно делать монтаж. Трансики для дросселей так до меня еще и  не добрались, зная их габариты можно установить и потом.







Молодец! Всё очень аккуратно. Золотые руки от рождения - этому другим учиться долго нужно, но не всегда ещё и выходит. Должно быть заложено в человеке при рождении. :smile-73:

  • Like (+1) 3
Posted

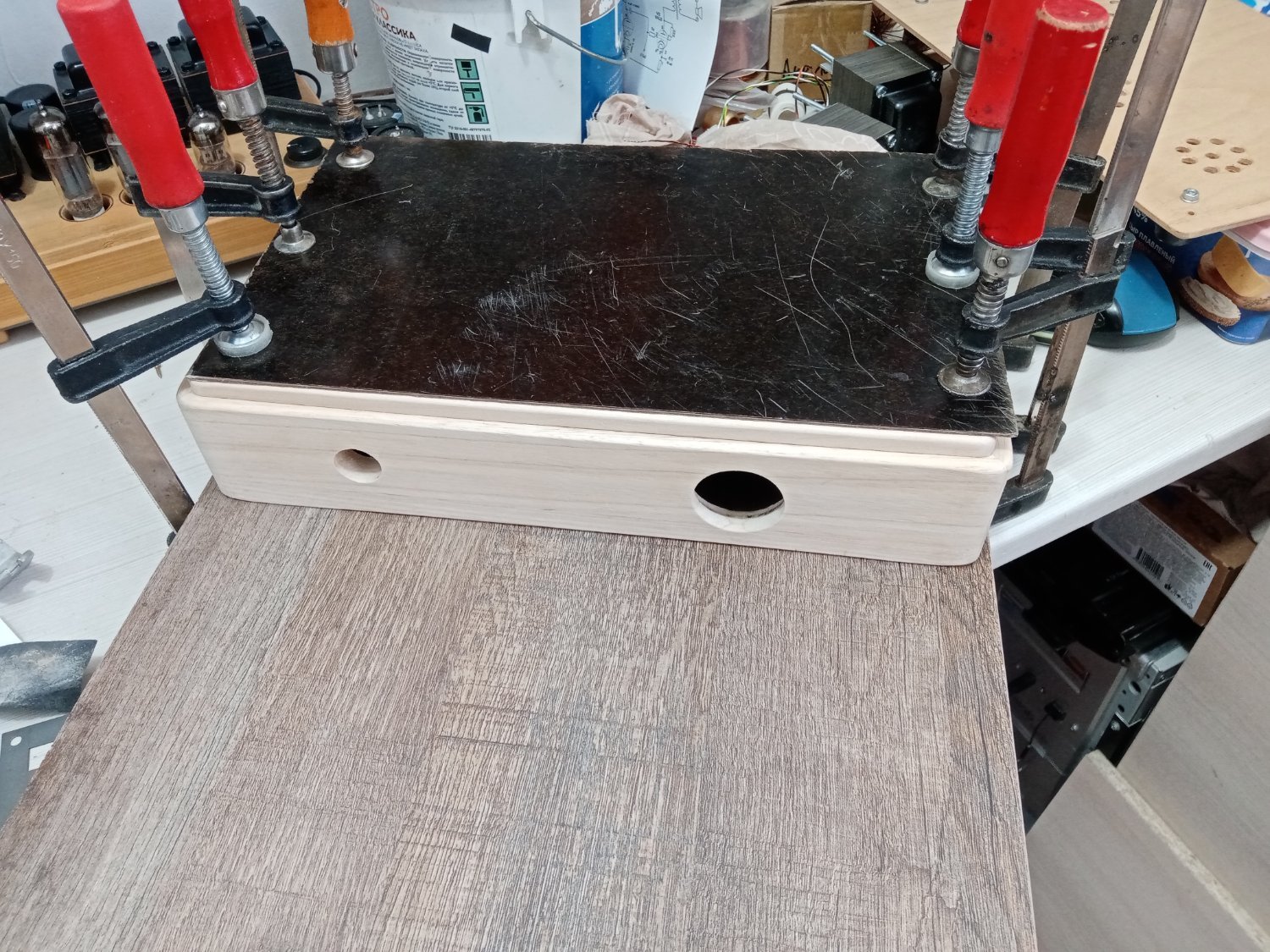

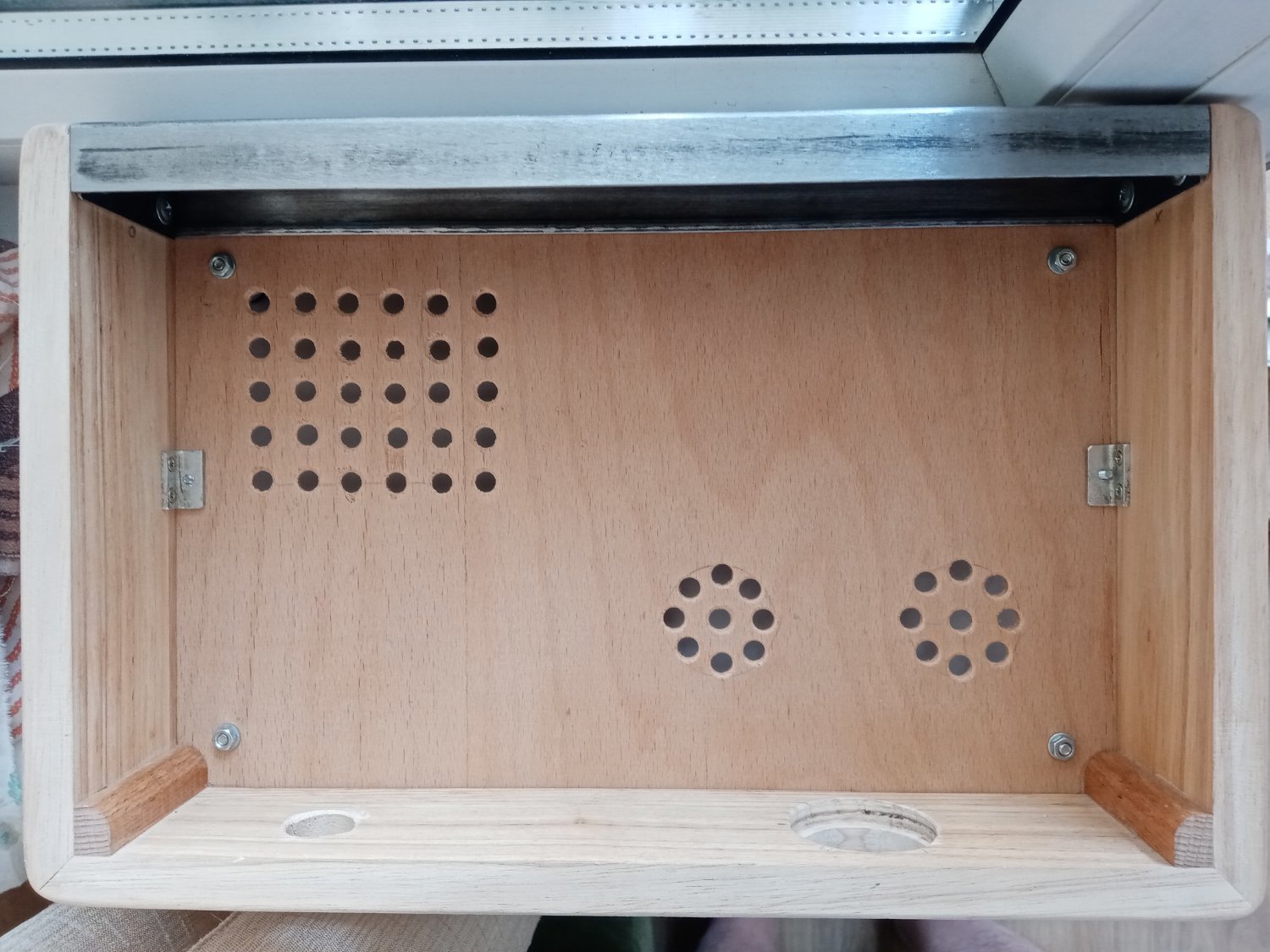

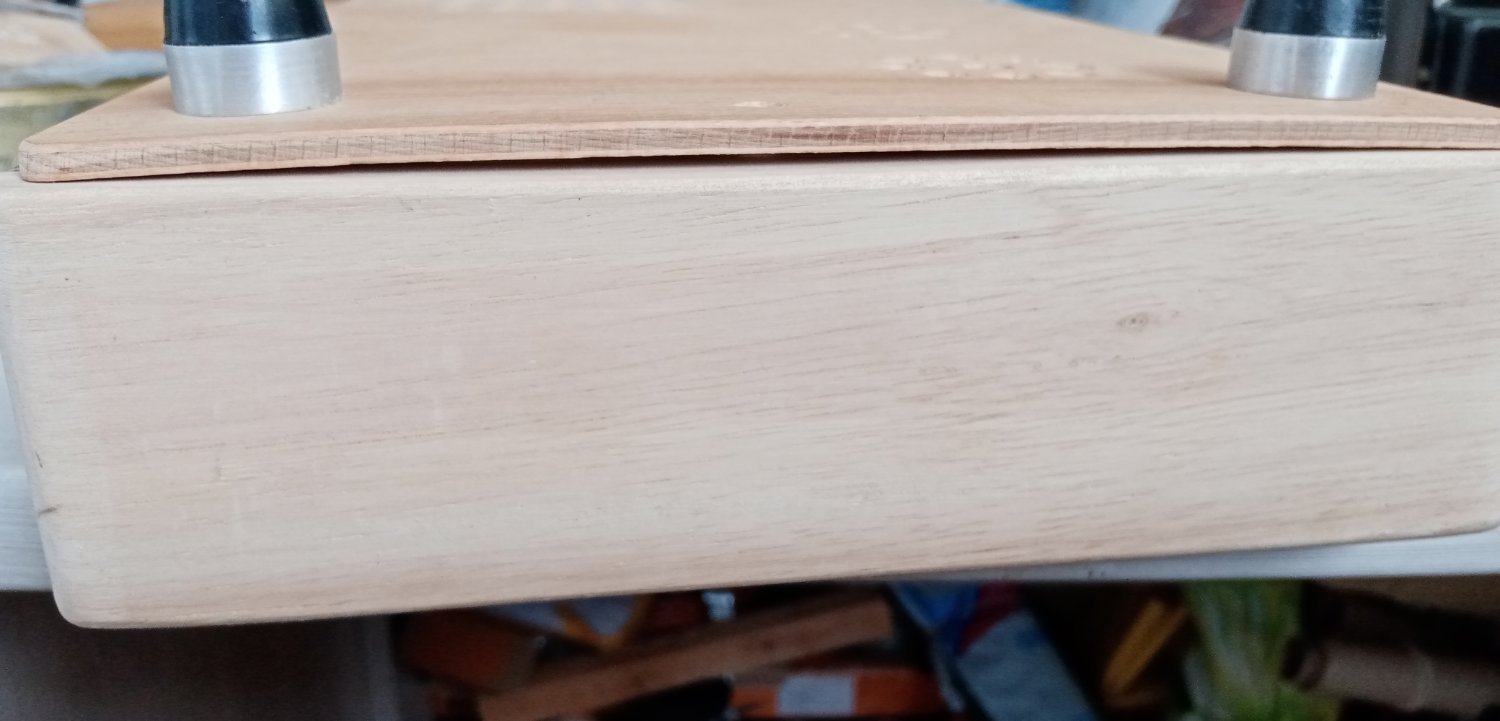

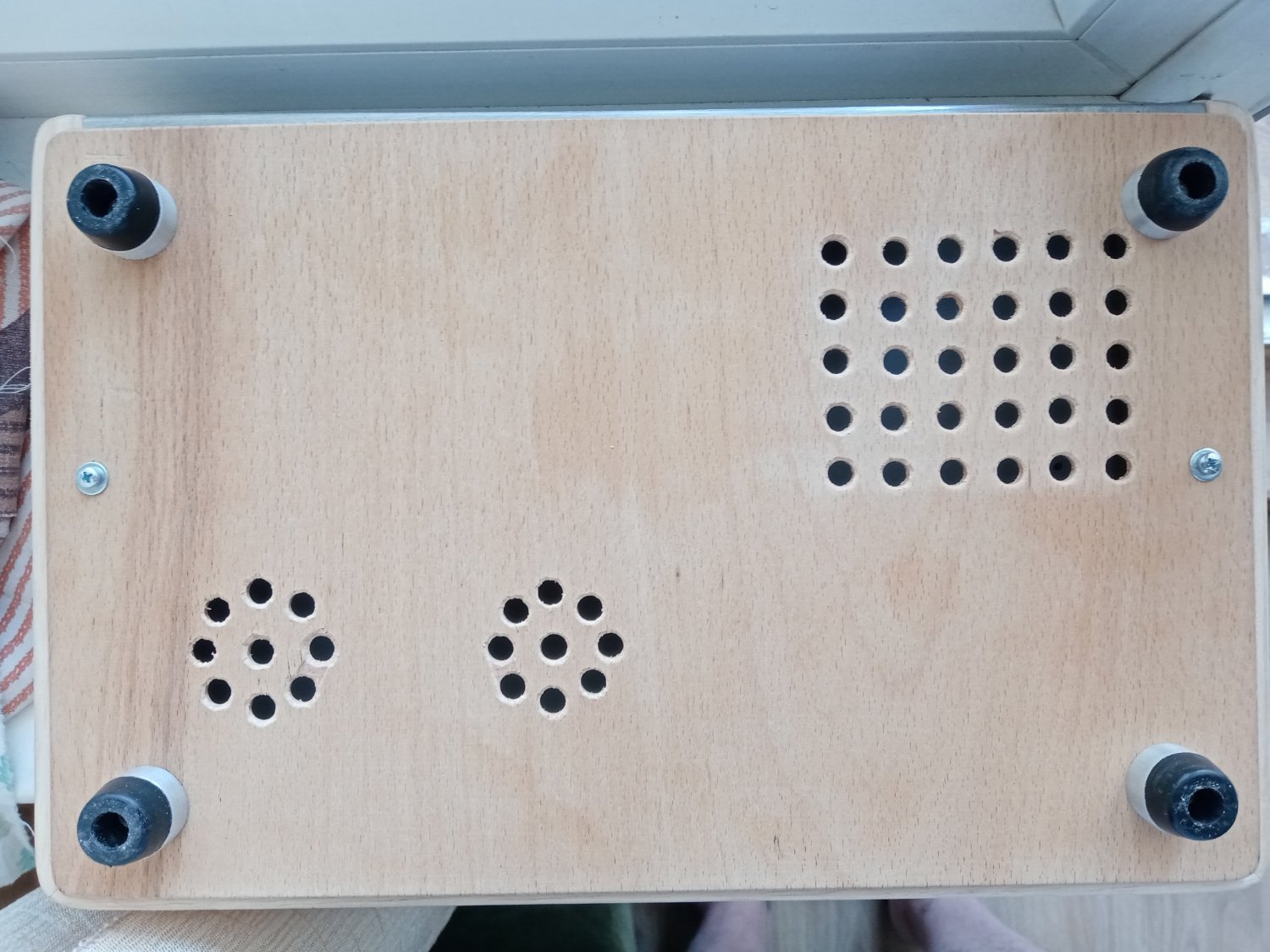

Нижняя крышка из 4мм буковой фанеры (от старой мебели). Так как фанера имеет изгиб прикрутил на на двух винтах. За счет винта прижал середину, а края прижались за счет упругости фанеры. Все крепко. Зашкурю, покрою лаком.

IMG_20260409_134100.thumb.jpg.89a9460f85c5ef8c407bd0fb5f28fb3e.jpg  IMG_20260409_134707.thumb.jpg.8d4cc9124589e8be65f9507357adf64c.jpg  IMG_20260409_134647.thumb.jpg.8f70107611b73a72d4e9368566016f9f.jpg



  • Like (+1) 2
Posted
38 минут назад, KUE сказал:

4мм буковой фанеры (от старой мебели).

От деда моего тоже еще мебель осталась: буфет, шифоньер никакого ДСП, облицовка буковая фанера. Сейчас такой фанеры не делают, только береза. Хорошо отшлифованный бук имеет нежно-розовый-бежевый цвет. Очень приятный для глаз. Береза не тот коленкор.

  • Like (+1) 2
  • 2 weeks later...
Posted

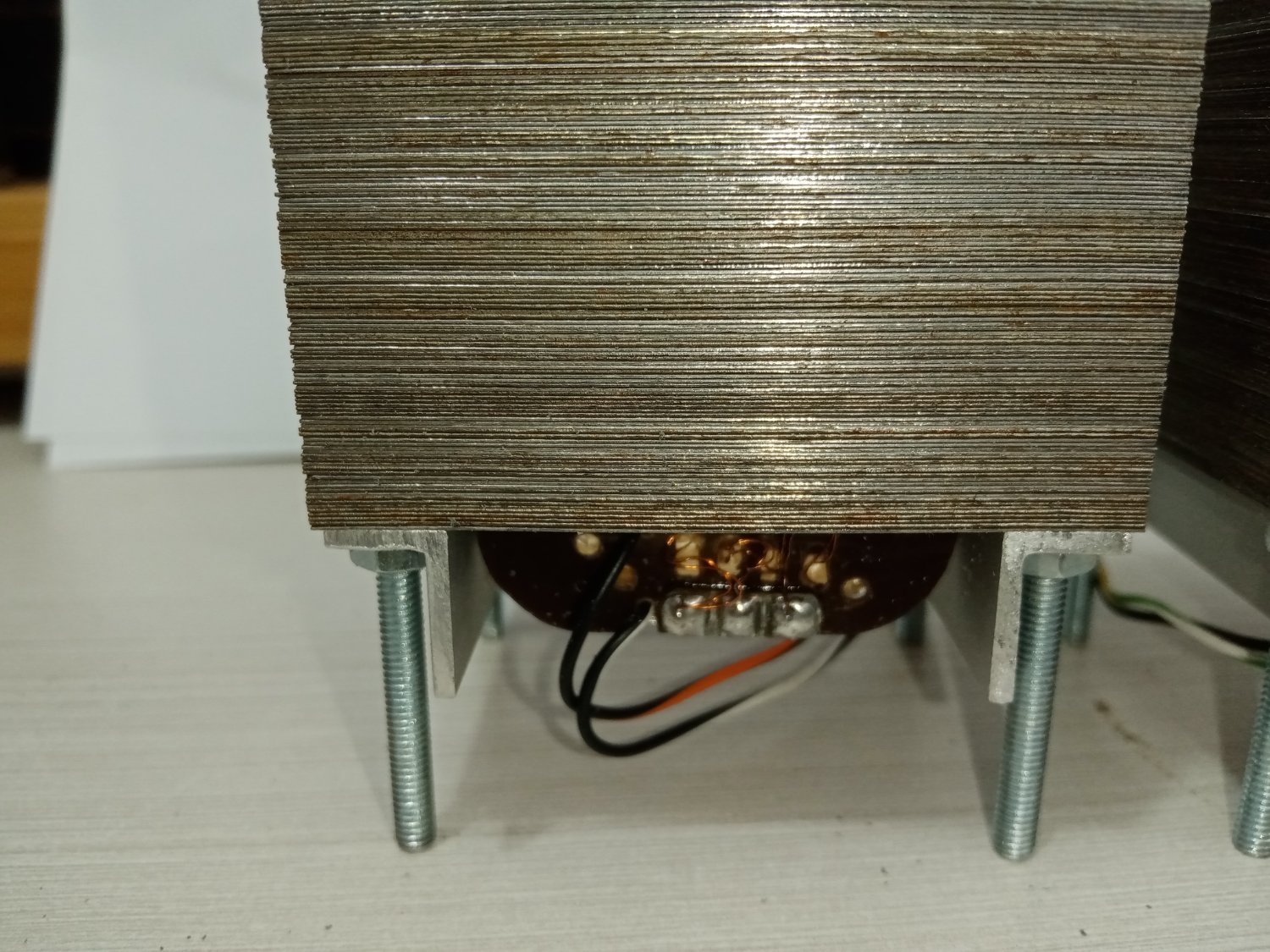

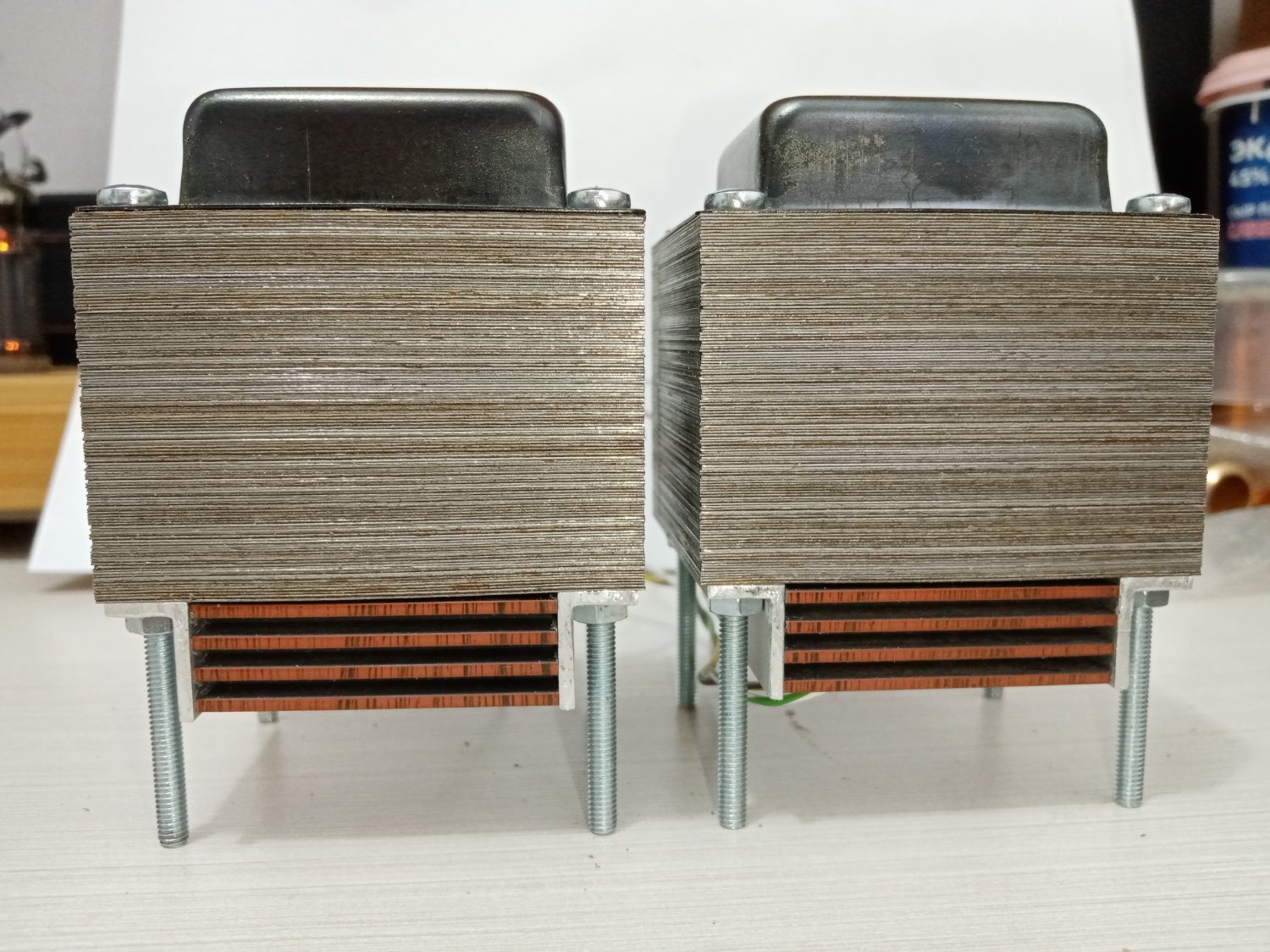

При установке выходных трансформаторов на панель, будет вино такое безобразие. IMG_20260417_180253.thumb.jpg.7cebaa80379e281992613d0da2698b7e.jpg

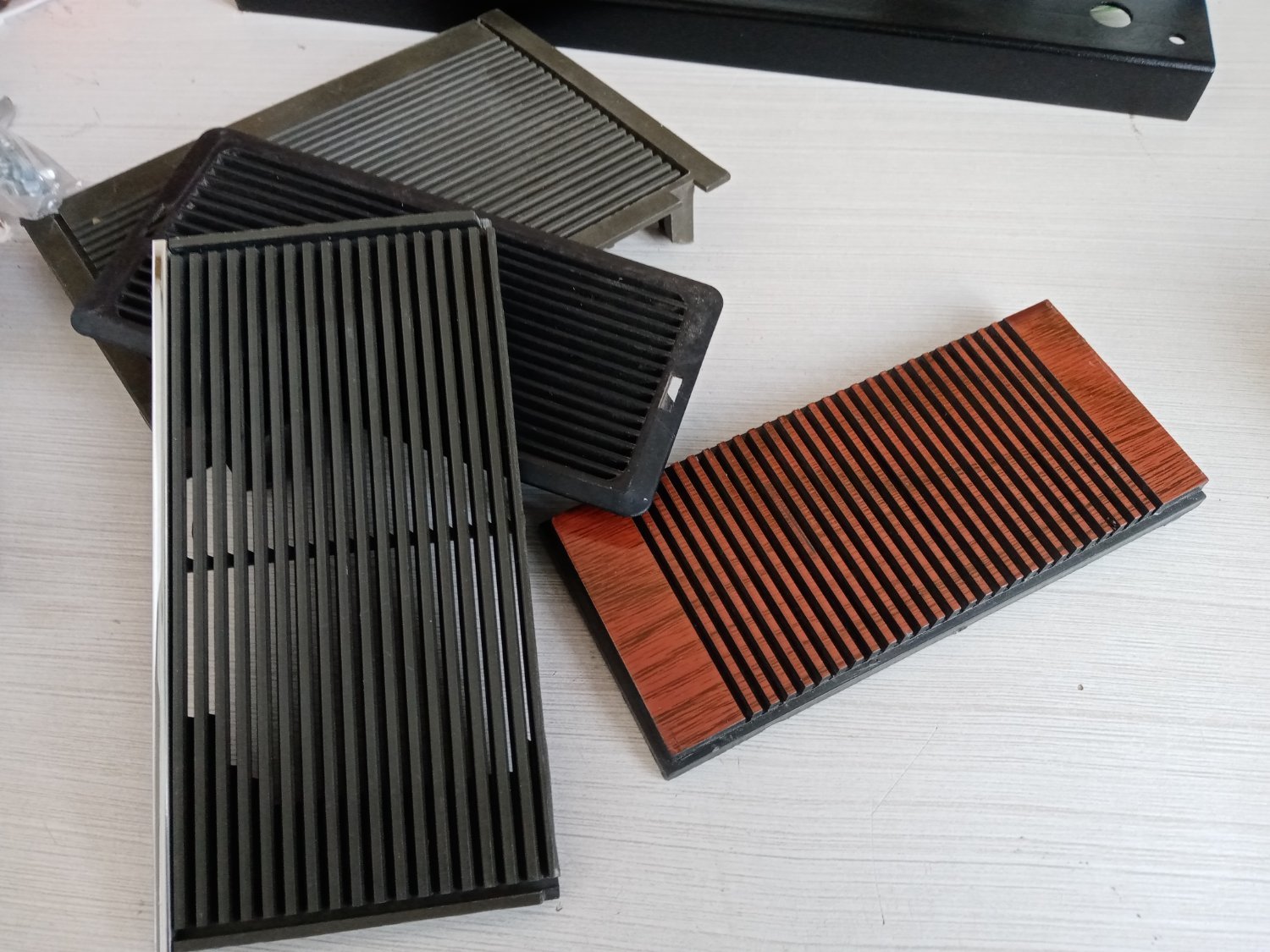

Со старых телеков, магов, радиол собирал такие штуки.


Из одной из них вырезал секции и вставил между уголками.




Posted

Это предварительная сборка. При наладке попробую оптимально подобрать прокладку. Затем окончательно соберу и покрашу.

Posted

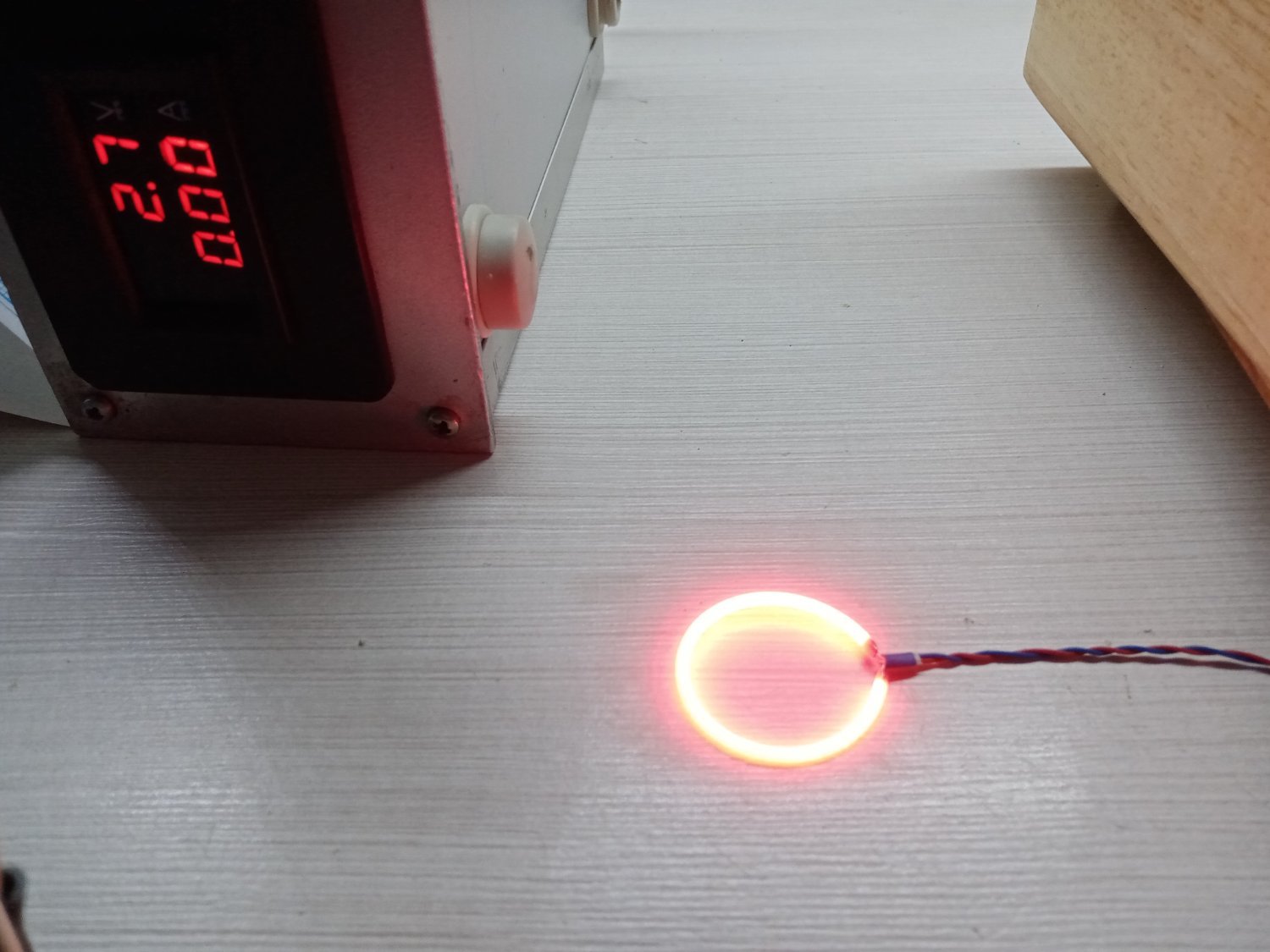

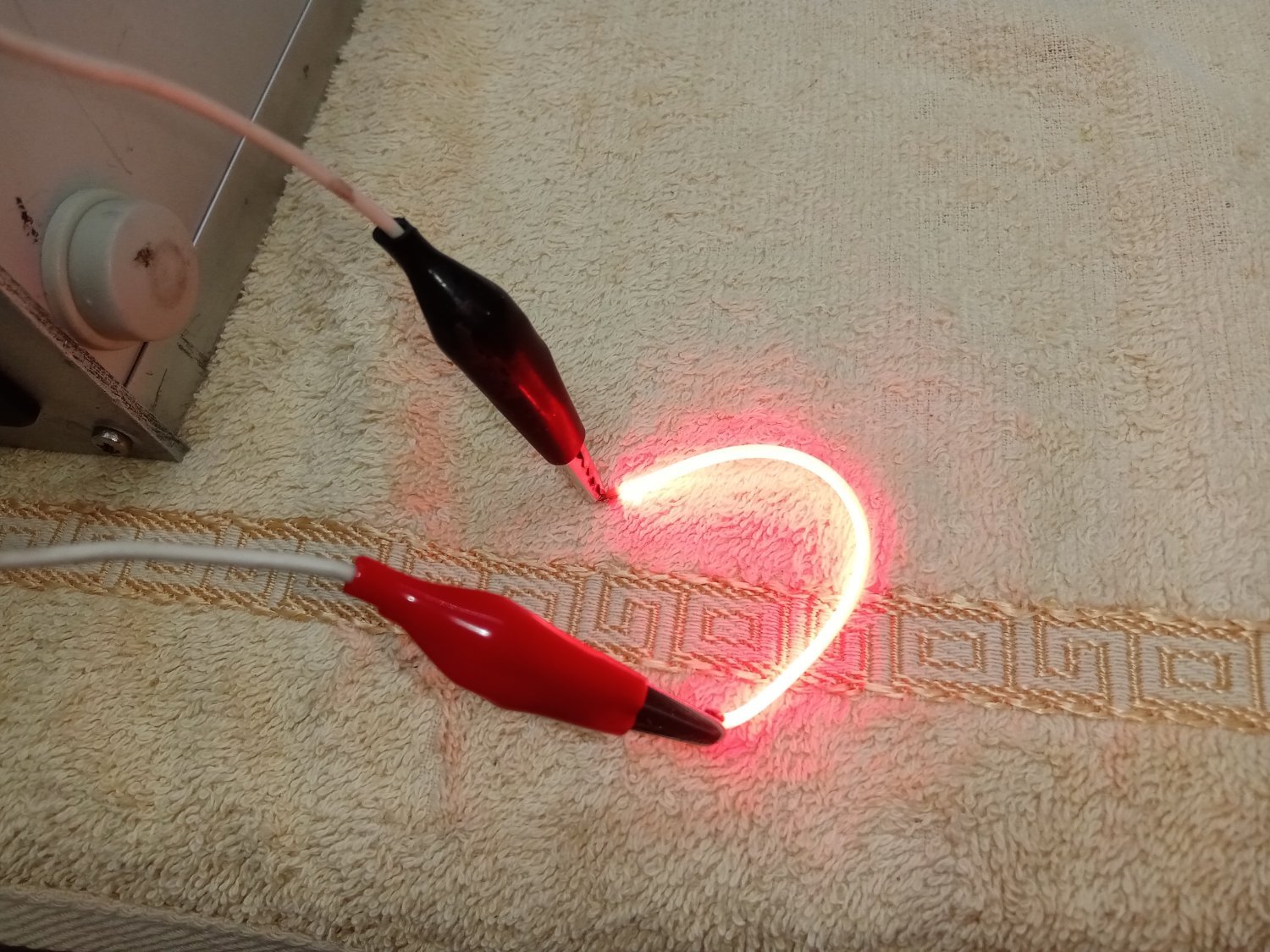

Для подсветки ручки громкости приобрел на али вот такую гибкую светодиодную ленточку красного цвета, нужной длины. Вчера приехала. Сегодня руки чесались попробовать. Припаял проводочки и придал форму кольца.

IMG_20260419_171423.thumb.jpg.a8264871823a6b13b43c6379e5b9420f.jpg  IMG_20260419_182530.thumb.jpg.4bb745de3e36cfba62fdbc4adf8484f6.jpg

Подставил за панелькой крепления ручки громкости

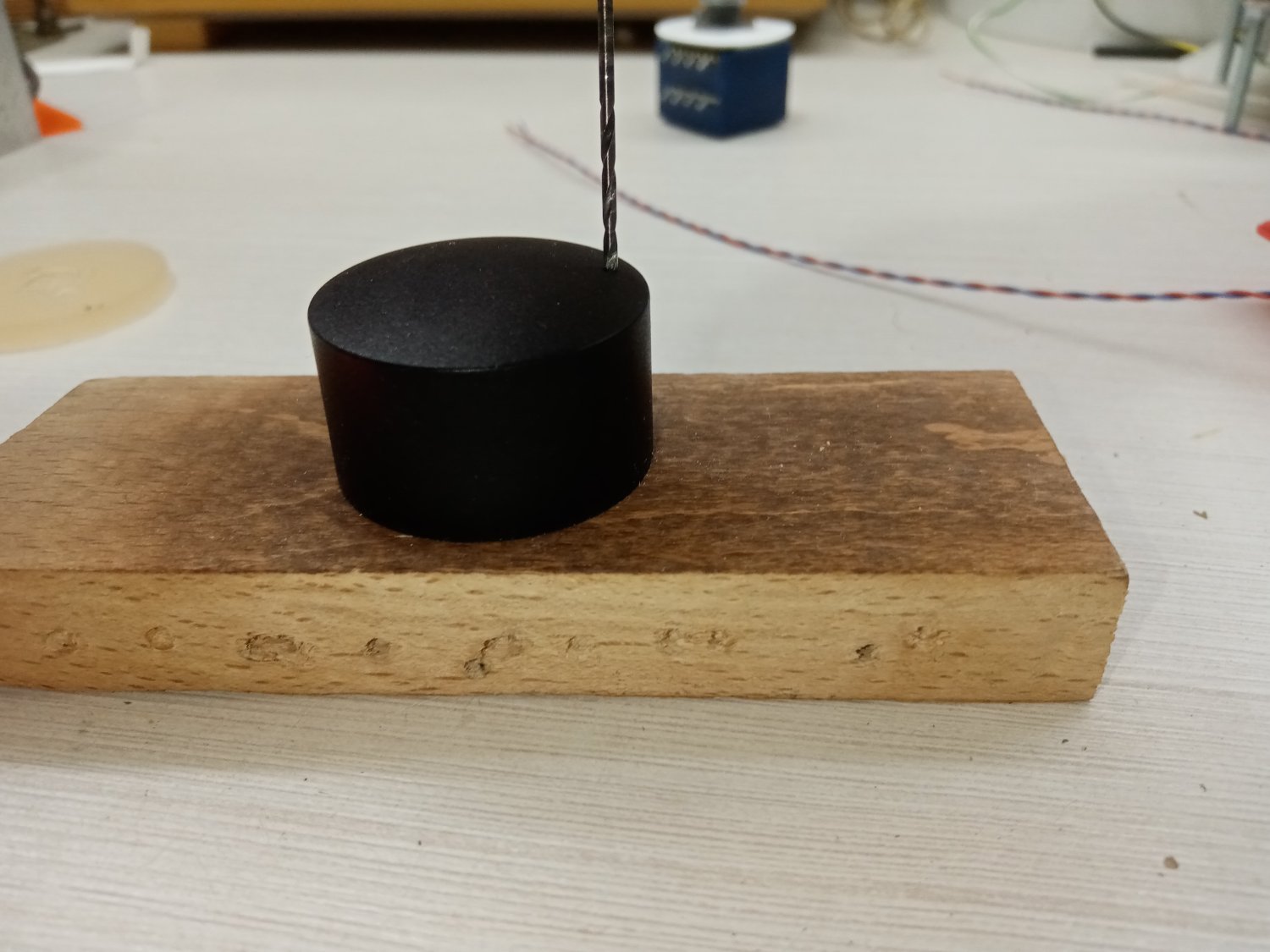

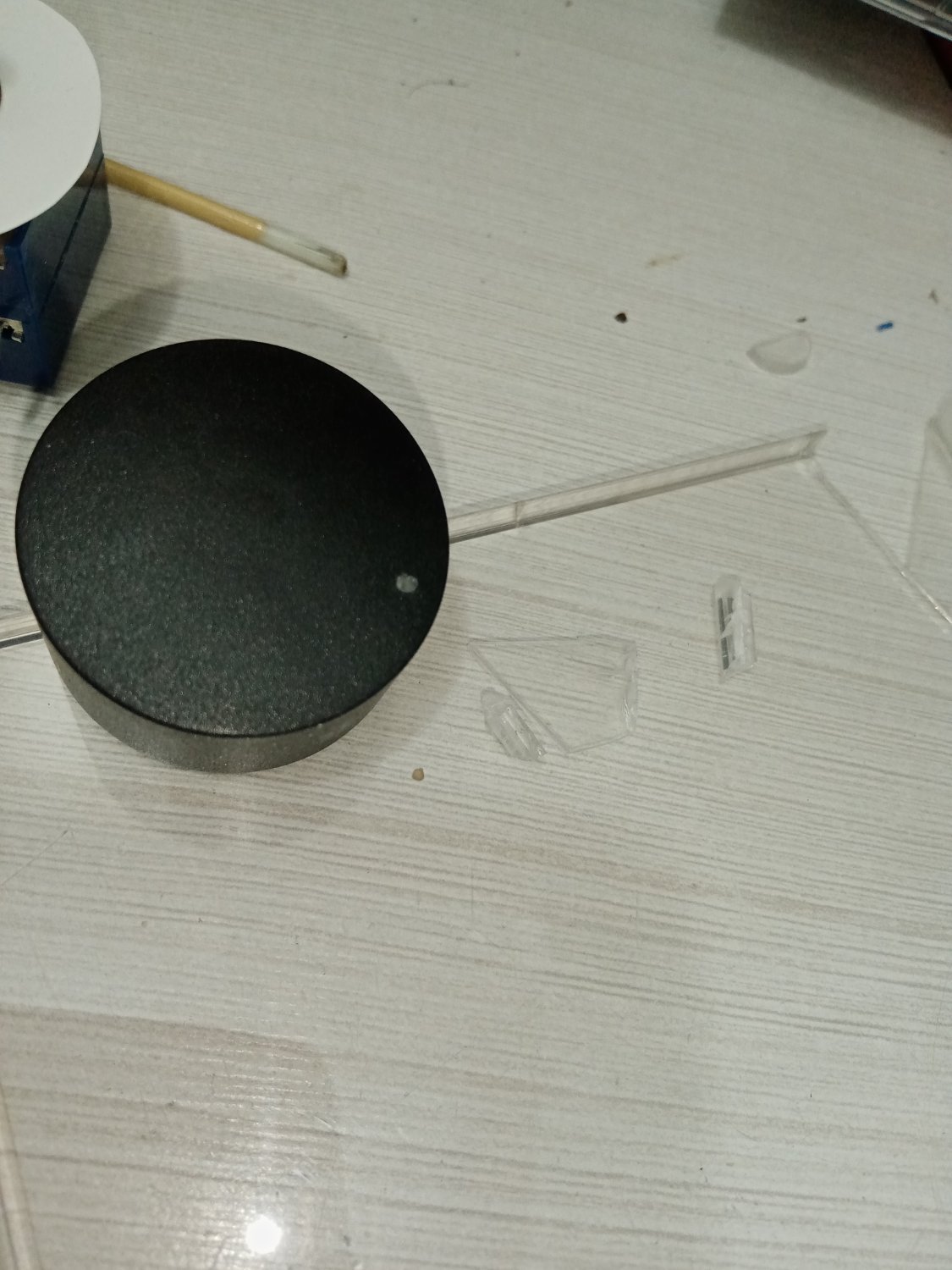

В самой ручке (пластиковая) просверлил отверстие 1,5мм. Из кусочка от крышки коробки  CD сделал пимпочку и вставил в это отверстие.

IMG_20260419_171838.thumb.jpg.f7828a3d60abcec7bc9bc273b9c5dbc0.jpg IMG_20260419_174817.thumb.jpg.86d9fede259f936c0eeaba6b60a07fce.jpg

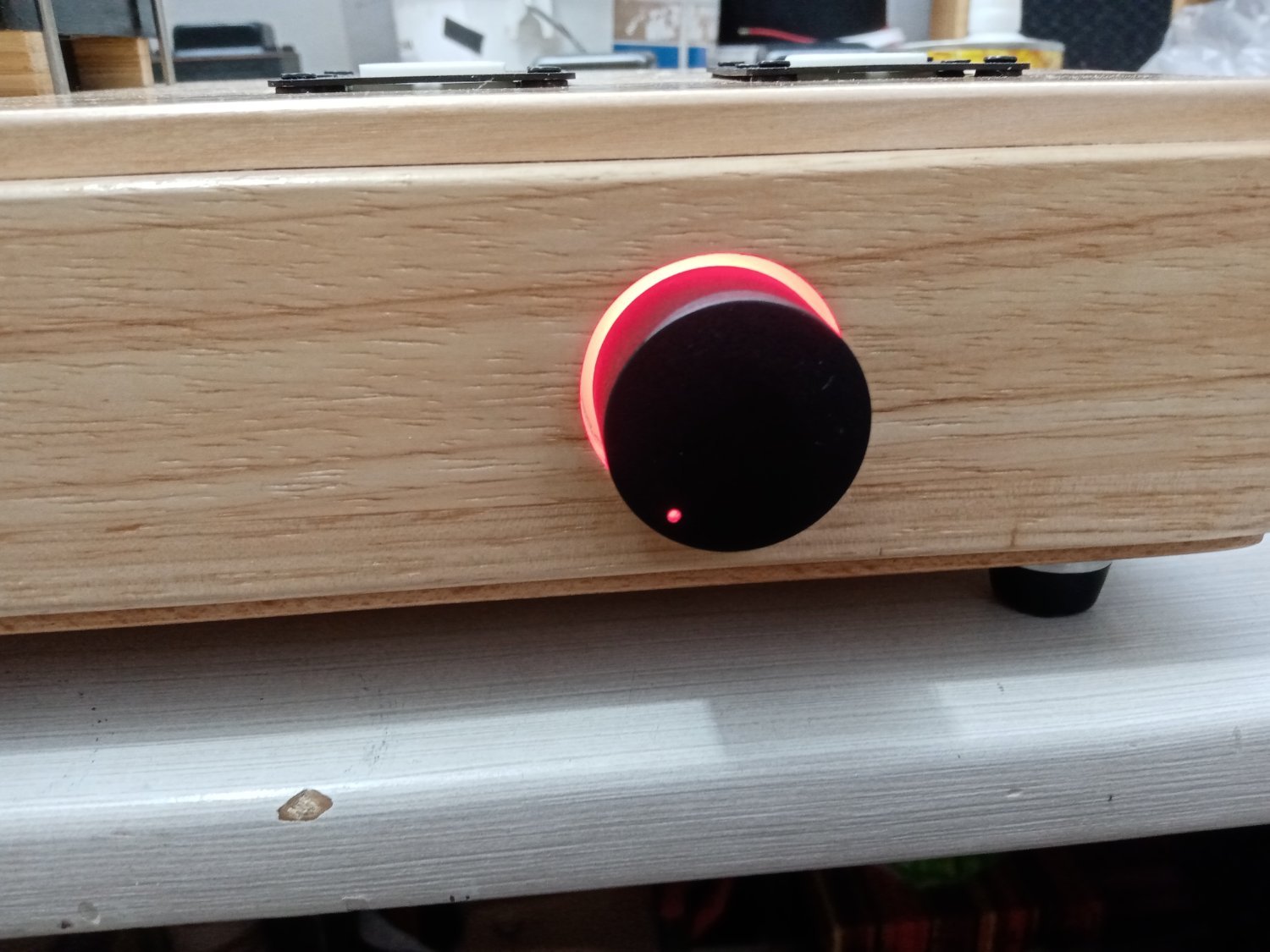

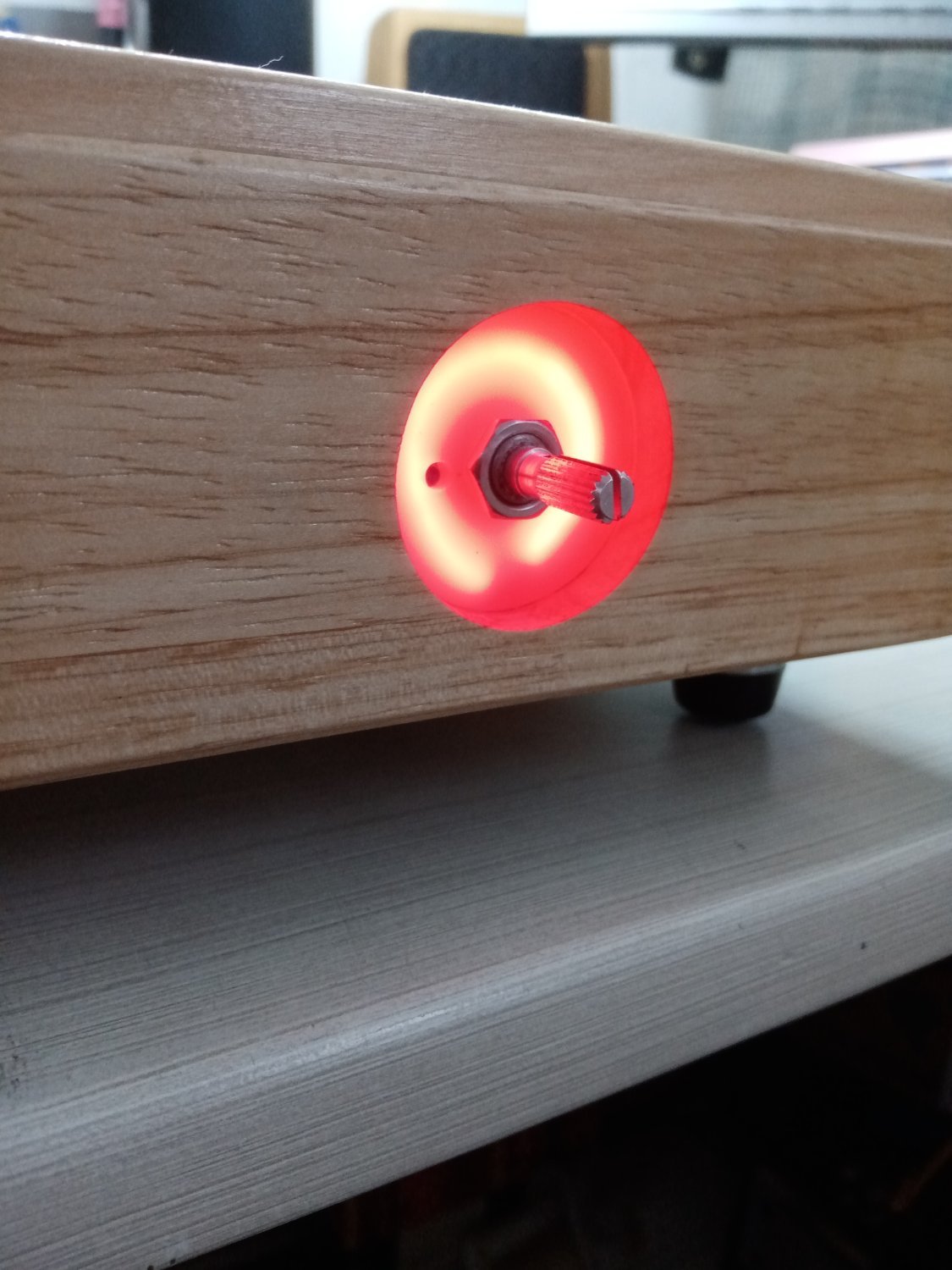

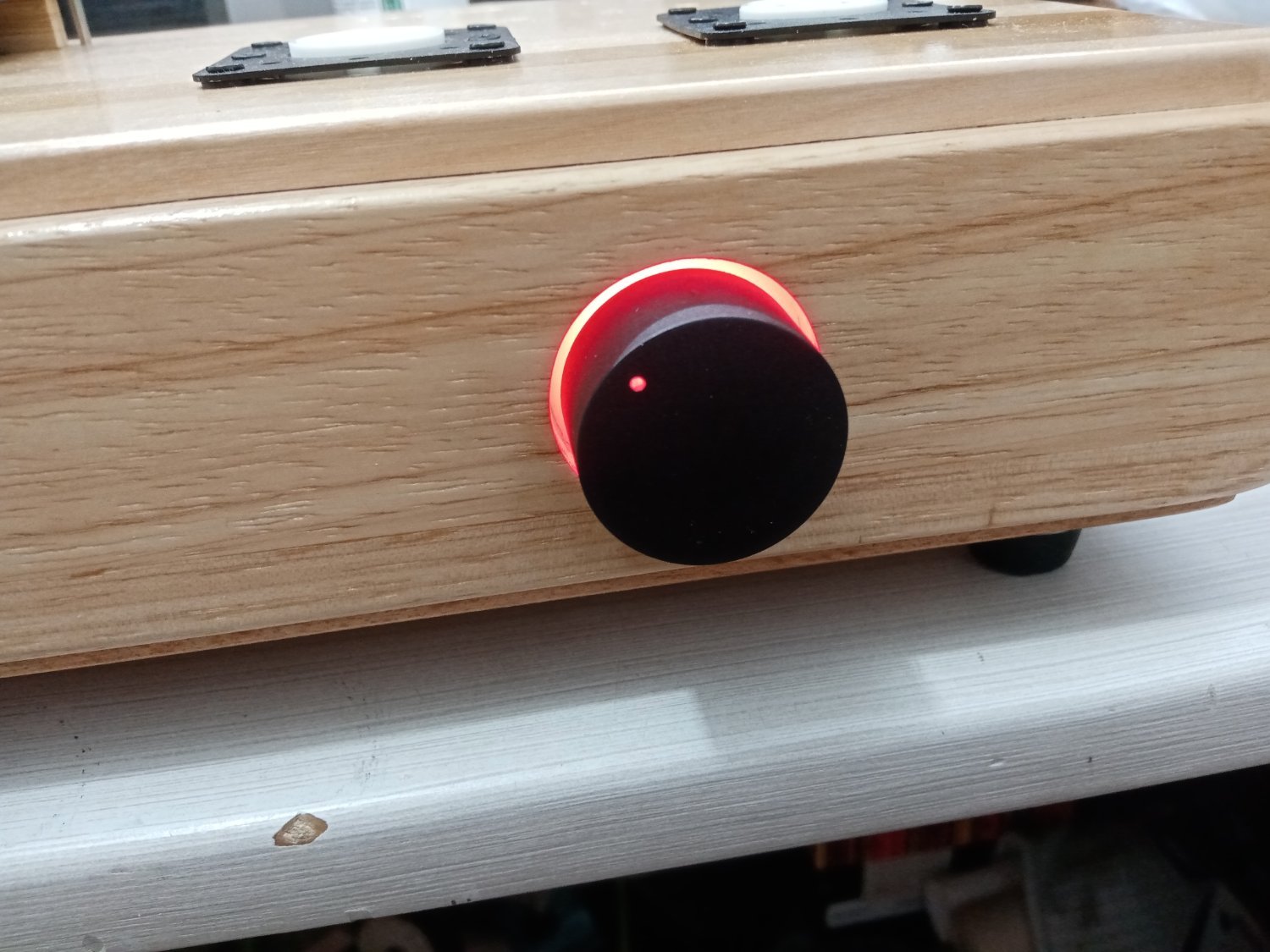

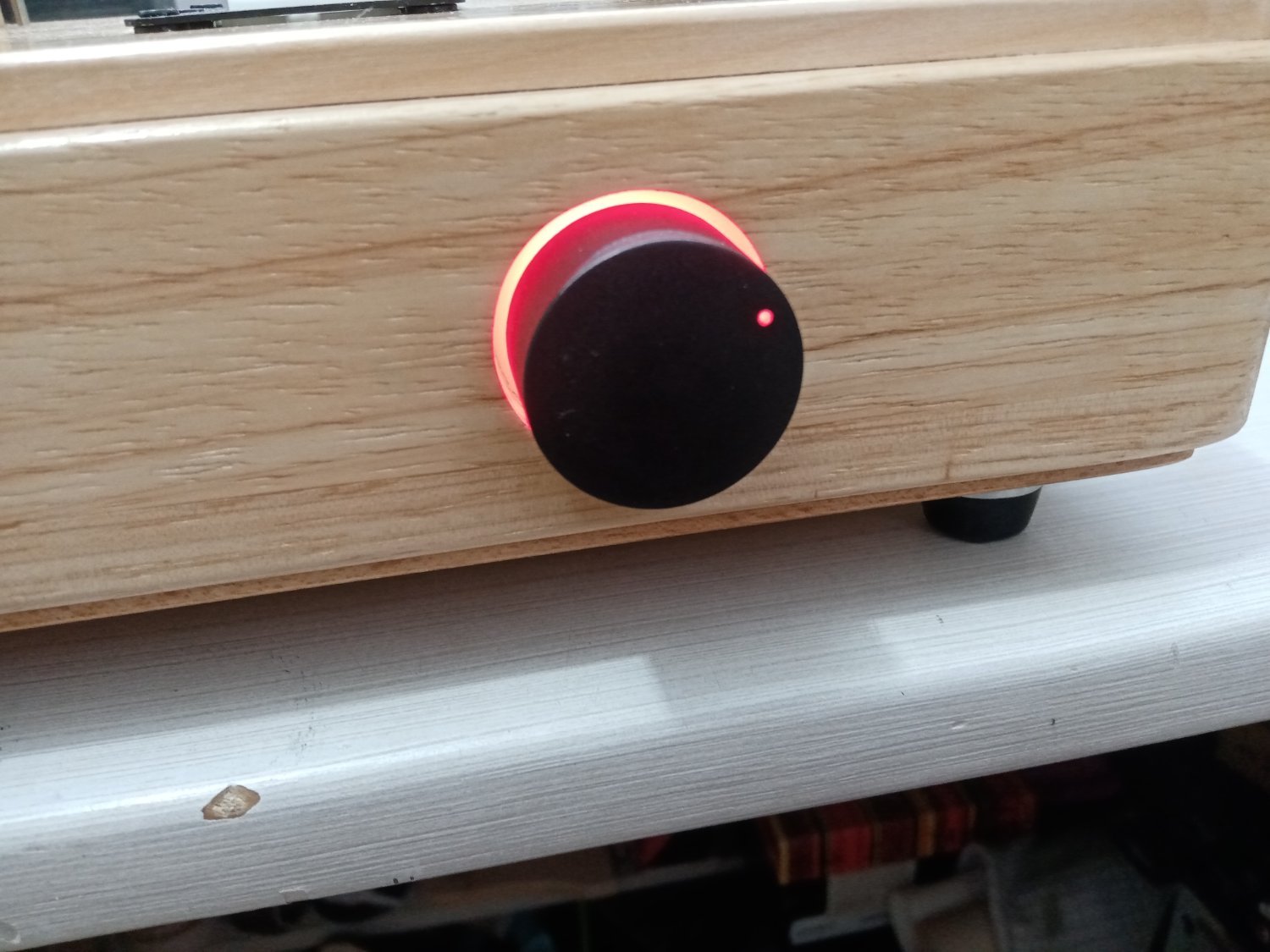

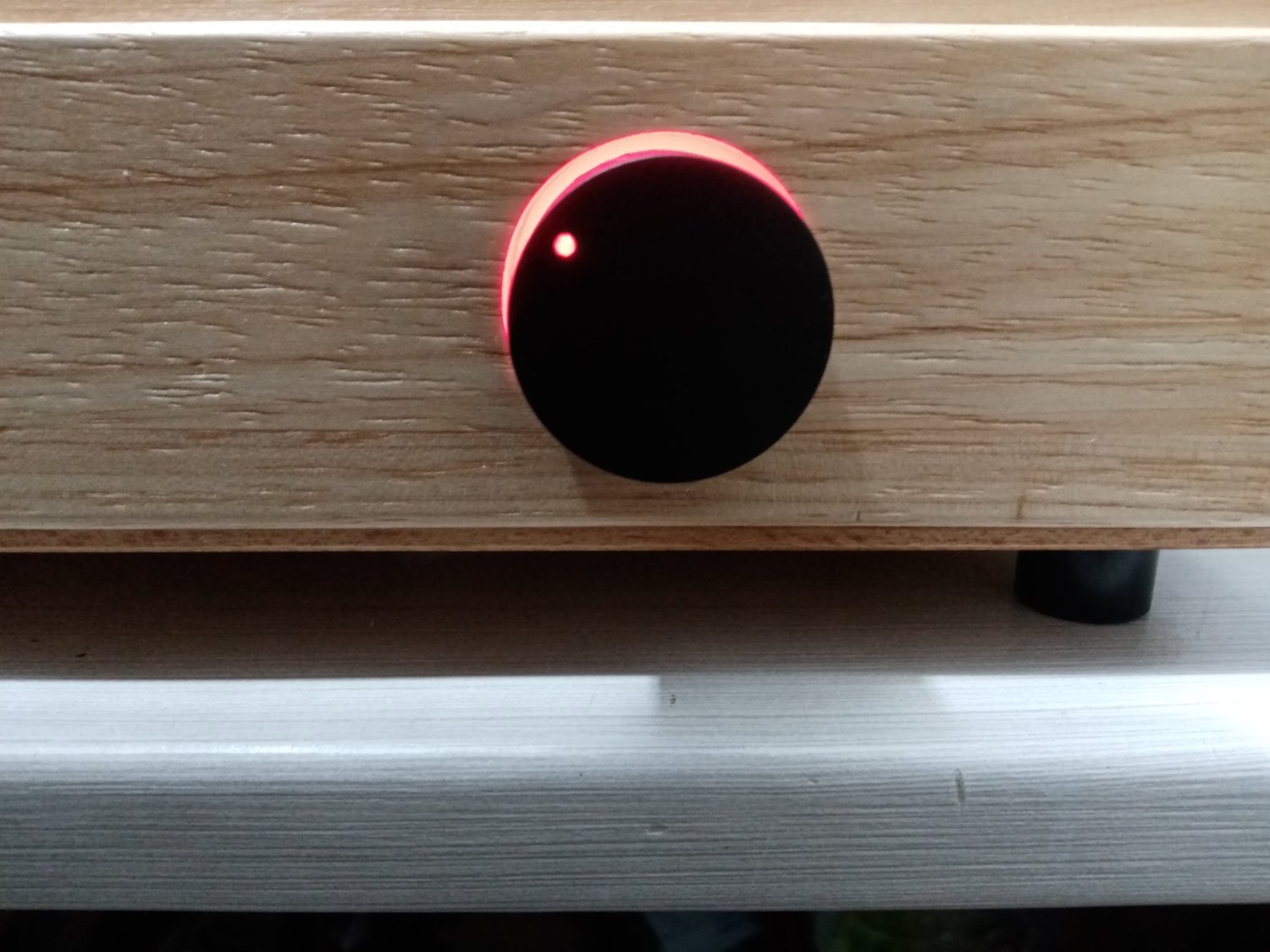

Одел ручку. Пимпочка светится на ручке одинаково во всех положениях.

IMG_20260419_181030.thumb.jpg.00a297c554d3774fec311ad5e9ff028b.jpg IMG_20260419_181018.thumb.jpg.7430e1cf41fe607517406dd6dd1d693d.jpg  IMG_20260419_180954.thumb.jpg.c26fb09e084c6afab916bf6172876e03.jpg

Как придумал так и сделал.

  • Like (+1) 12
  • Smile 3
Posted

Тоже иногда рука пульт ищет, а нету! Если источник с компа, то сижу на диване с блютуз мышкой, ей и меняю громкость.

  • Like (+1) 1
Posted
В 19.04.2026 в 18:40, KUE сказал:

Для подсветки ручки громкости приобрел на али вот такую гибкую светодиодную ленточку красного цвета, нужной длины.

Можно ссылку на товар ? Хотя бы по какому названию искать такую ленточку знать.

Posted

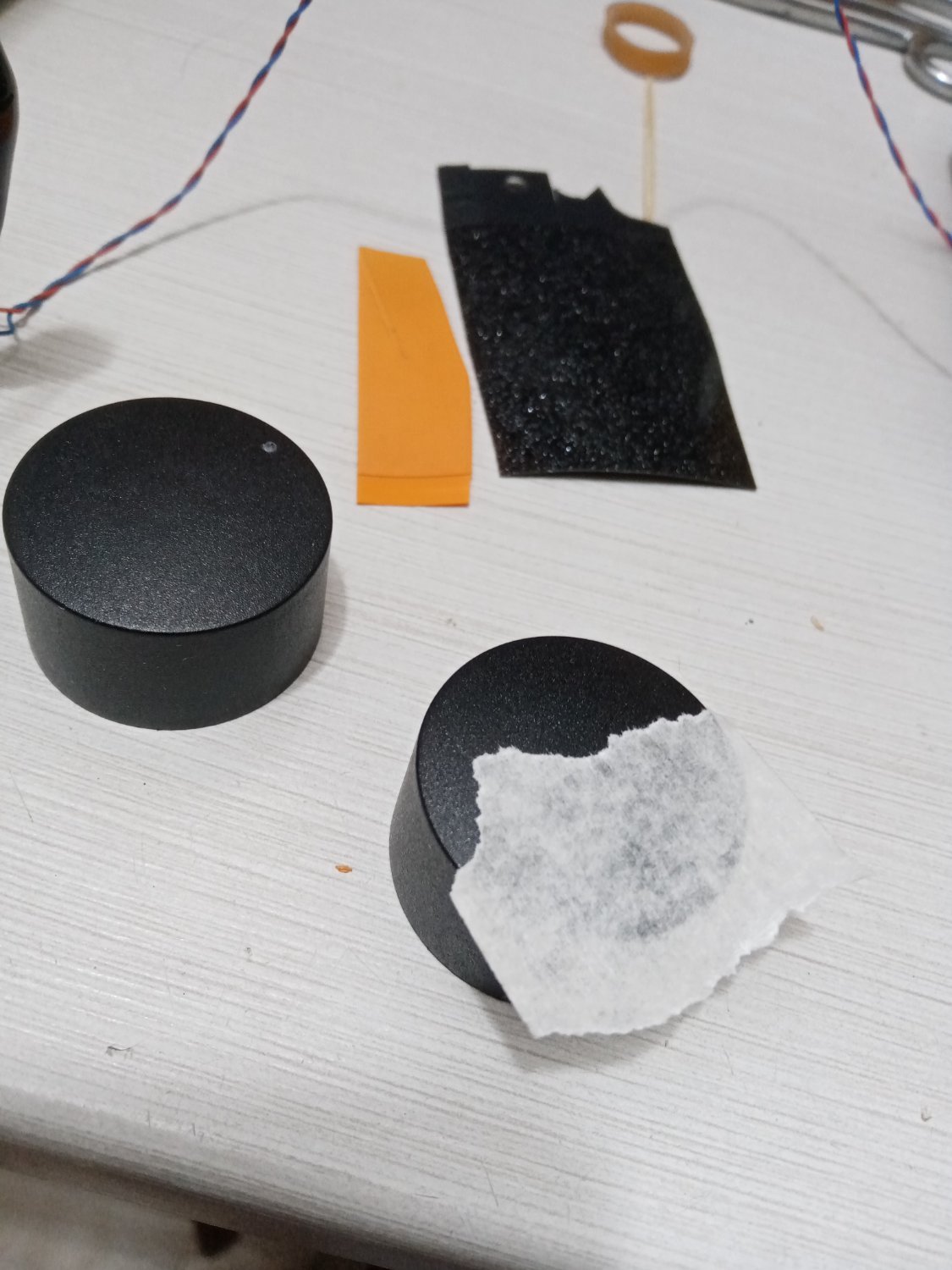

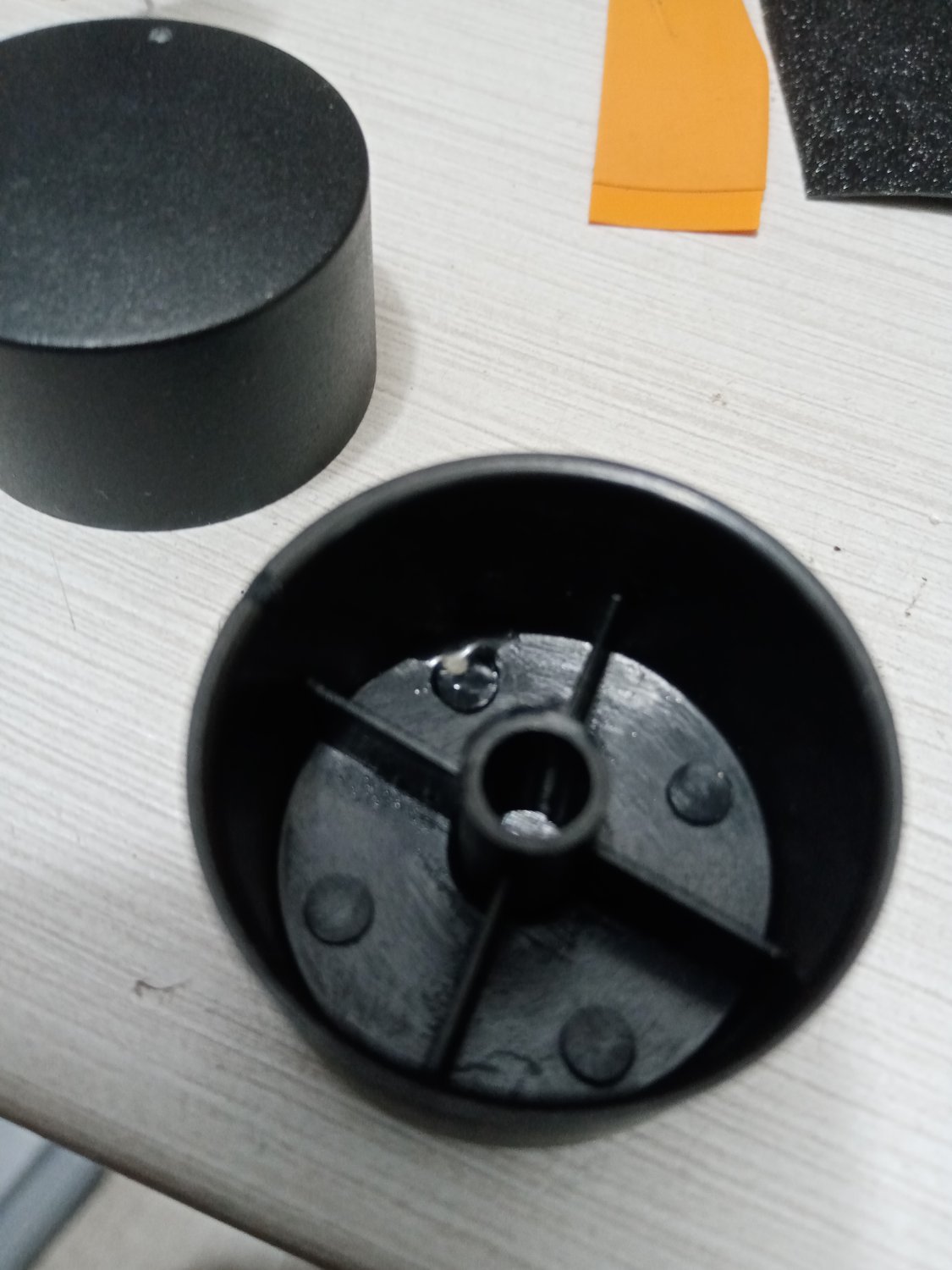

В догонку, тот самые пимпель который светится в ручке имеет размеры диаметром 1,5мм и длиной 1,5мм. Изготовить его держа руками очень затруднительно. Попробовал по другому. Взял еще одну ручку, просверлил отверстие диаметром 2мм, убрал заусенцы в отверстии, и заклеил его малярным скотчем. Изнутри залил отверстие эпоксидкой. После затвердевания снял скотч. Попробовал. Светится еще лучше.

IMG_20260425_195633.thumb.jpg.28c91952ca82ce86258902c2d15aa1e0.jpg  IMG_20260425_195733.thumb.jpg.3958c05ecad08973c695bd65988d4135.jpg  IMG_20260425_195858.thumb.jpg.e603c65c66b8b28384f6db8e90b092d1.jpg

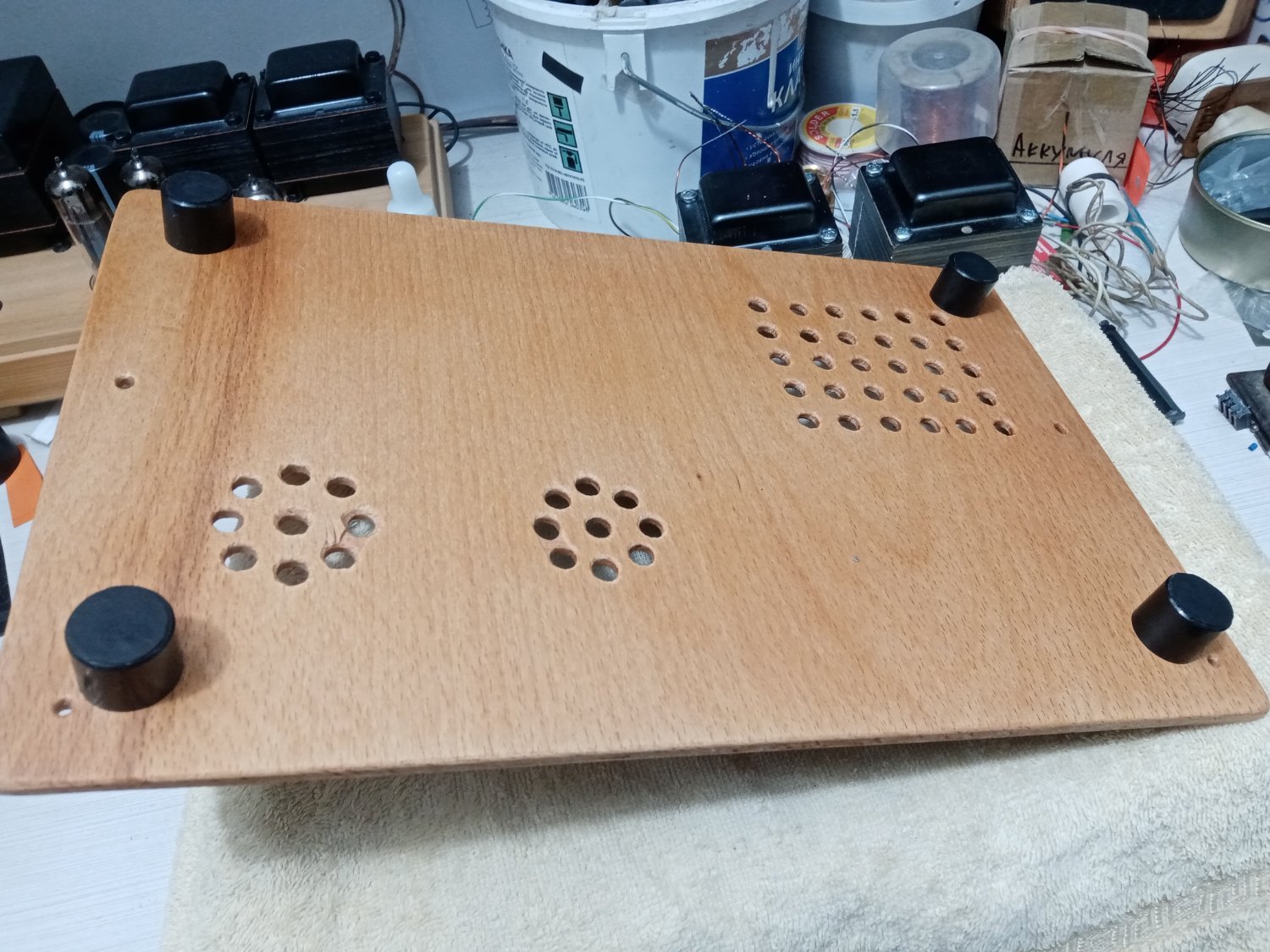

Искал ножки подходящие для моего дизайна на али. Подходящих не нашел, или маленькие по высоте или чересчур дорого(4 ножки от 350 и выше руб). Вот такую ссылку давал

Stan Marsh https://www.chipdip.ru/product/sf1815s-ztm-electro-8011151153?ysclid=mnm198j01697696511

280р 5шт., но они низкие и конусные. А мне надо прямые и высотой 15-20мм.

В итоге купил 10шт за 128р ручки для потенциометра.

 https://aliexpress.ru/item/1005005740195163.html?spm=a2g2w.orderlist.rcmdprod.0.7c594aa6LD8BIM&mixer_rcmd_bucket_id=ab52f9991fc0fbb7&ru_algo_pv_id=f9f15b-2a6053-5b2ade-9725ba1777140000&scenario=appOrderListRecommend&shpMethod=CAINIAO_SUPER_ECONOMY&sku_id=12000034174330087&traffic_source=recommendation&type_rcmd=core

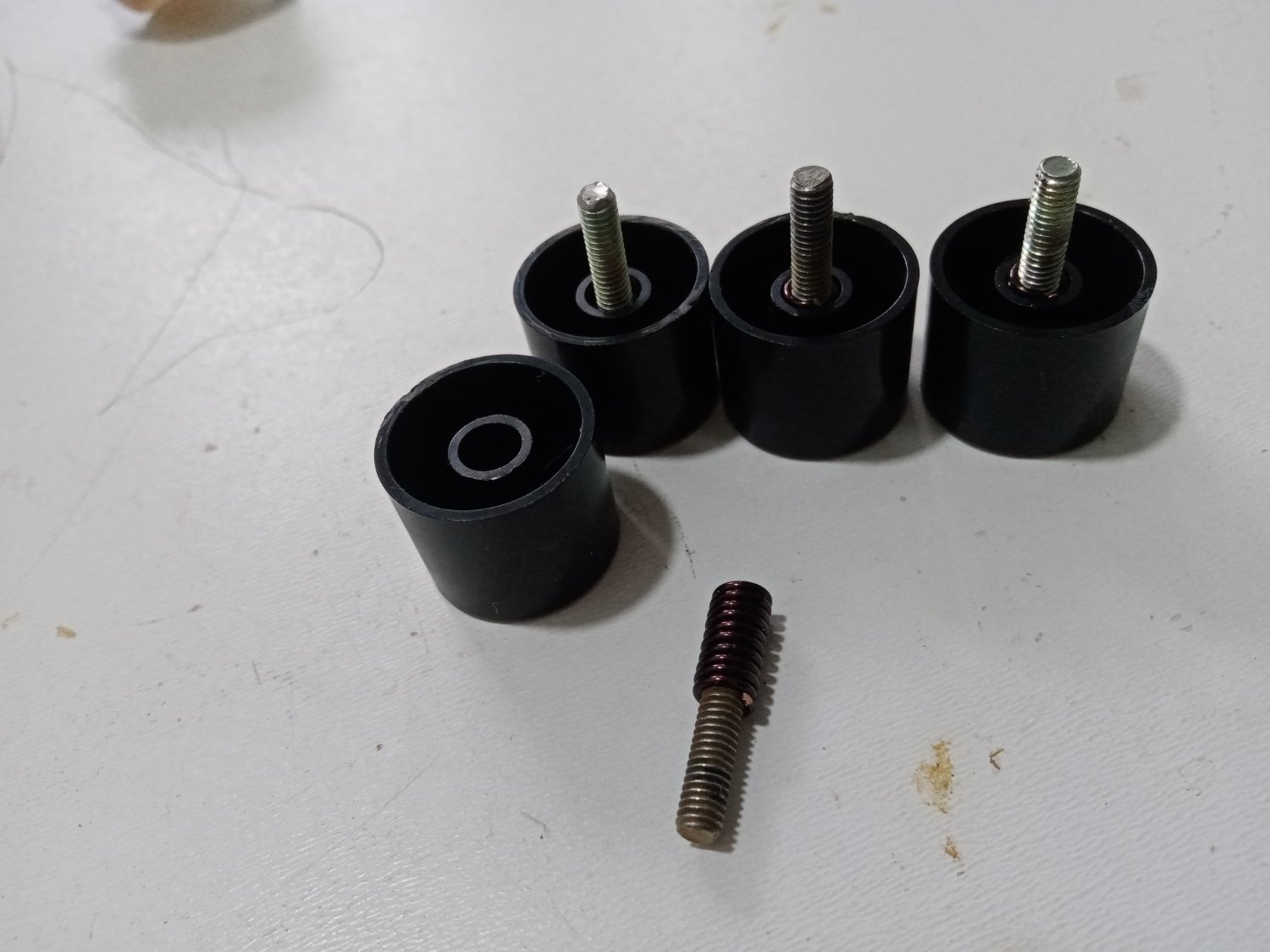

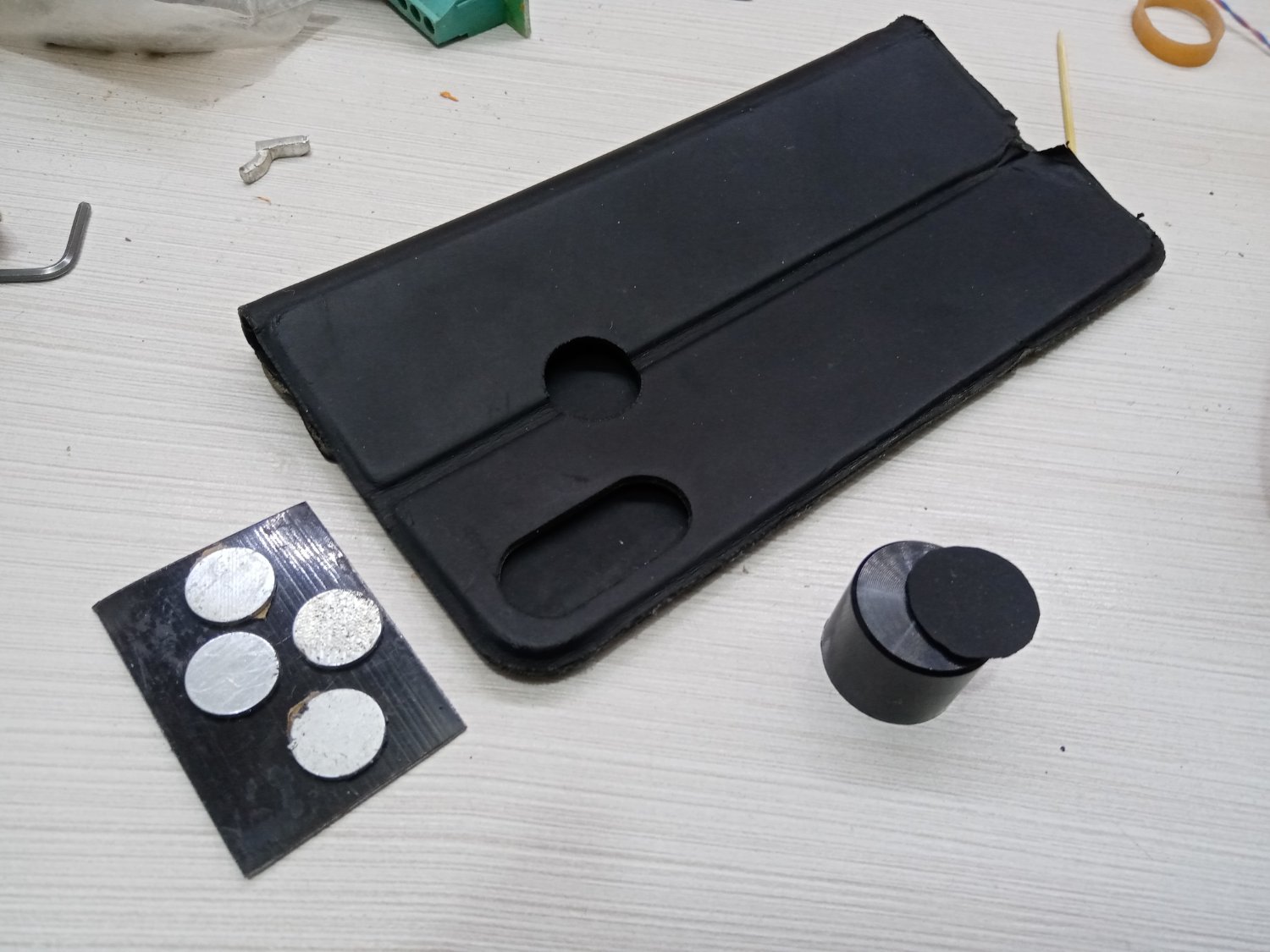

Потом сделал так. Обмотал шпильку м4 подходящим по диаметру проводом и на эпоксидку вставил в отверстие. Из старого чехла от телефона извлек 4 неодимовых магнитика, а из материала вырезал и неклеил накладки на ножки. Материал на ощупь как силикованный. В результате ножки не будут царапать поверхность и сдвинуть усилитель не просто.

IMG_20260424_163346.thumb.jpg.adcffdaa5f0084555dd70b984f72ab2b.jpg IMG_20260425_201300.thumb.jpg.40818db41b4a4f0e1bf9c51375fe2a79.jpg IMG_20260425_202545.thumb.jpg.828c928c481711ab7ff5f6d80ef1315c.jpg  IMG_20260425_202755.thumb.jpg.4576fceddfc7f553b3ca3fc99d2bd449.jpg

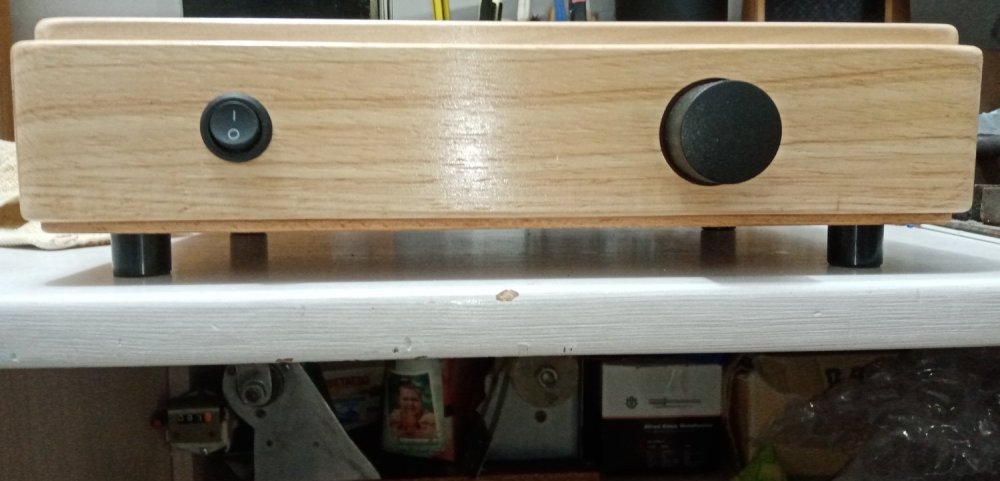

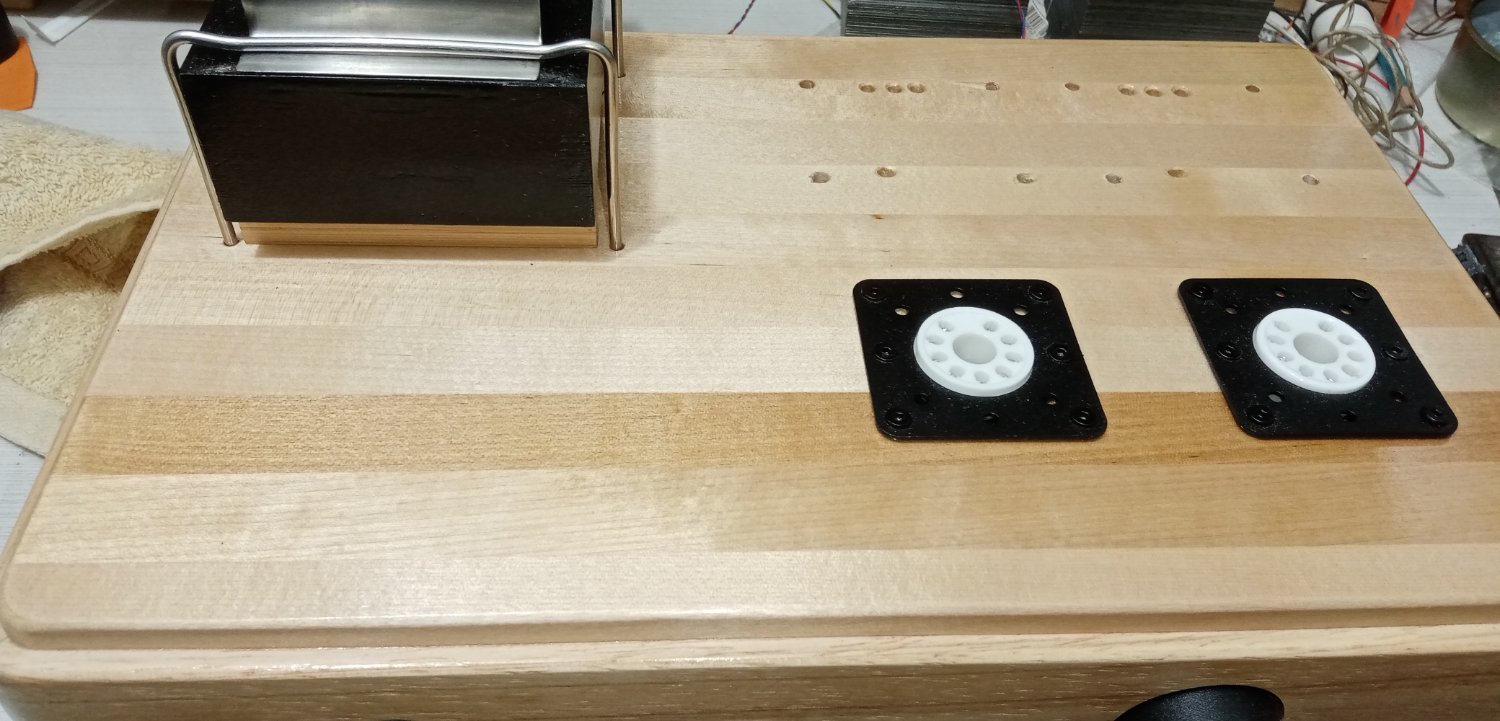

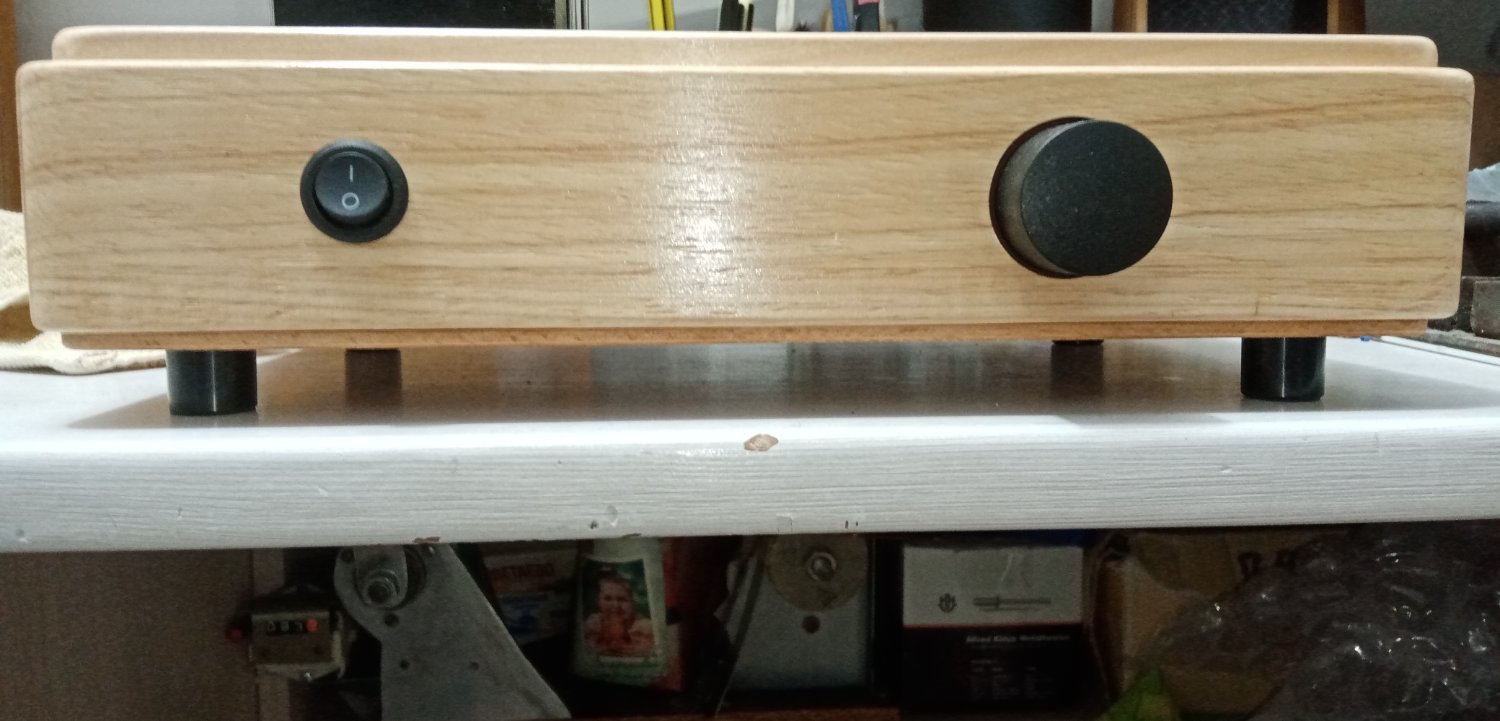

Корпус покрыл таким лаком, несколько слоев. Получилось очень хорошо. Верхняя панель вообще переливается перламутром из за эффекта разных дощечек и структуры дерева(фото не передает эффект). Толстым слоем не стал наносить чтобы текстуру дерева сохранить (рисочки). Когда не работаю закрываю старым полотенчиком,чтобы пыль не садилась и не уронить на него чего.

IMG_20260425_212248.thumb.jpg.1fd742bafd861758ec3797bf9ee135aa.jpg  IMG_20260425_202924.thumb.jpg.8f3eb1c3adb9a8a011690ae16306d56e.jpg IMG_20260425_203003.thumb.jpg.194f3a1407d1735162cdb41dedc743cf.jpg



  • Like (+1) 3
  • Smile 1
Posted

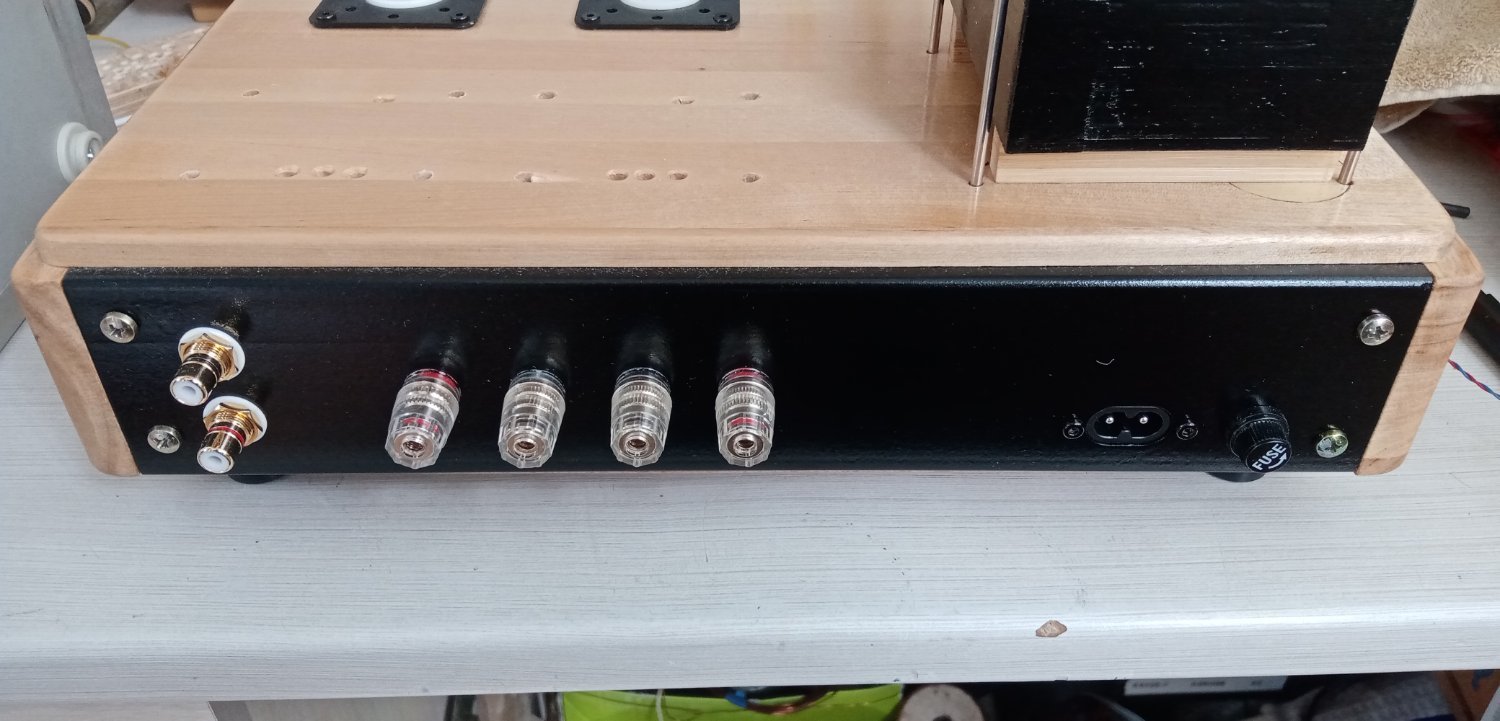

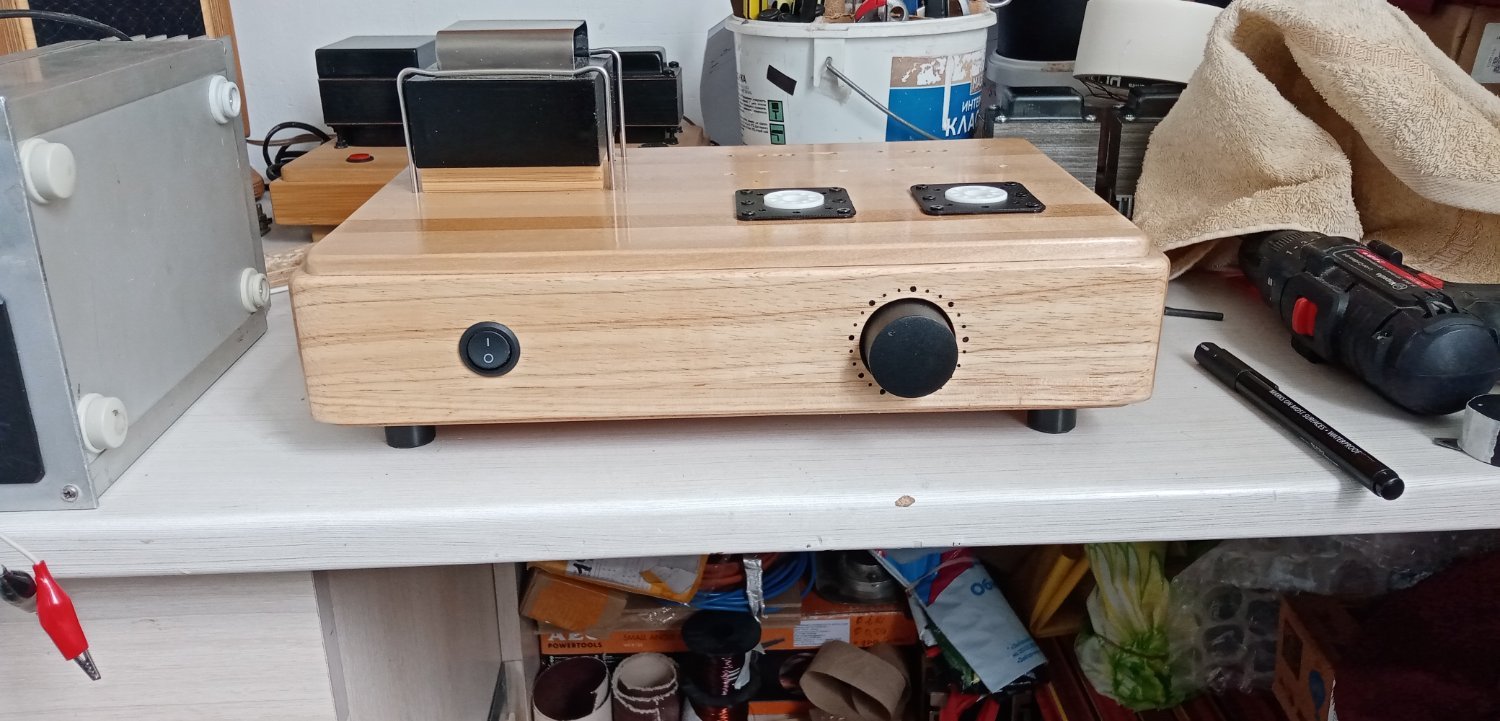

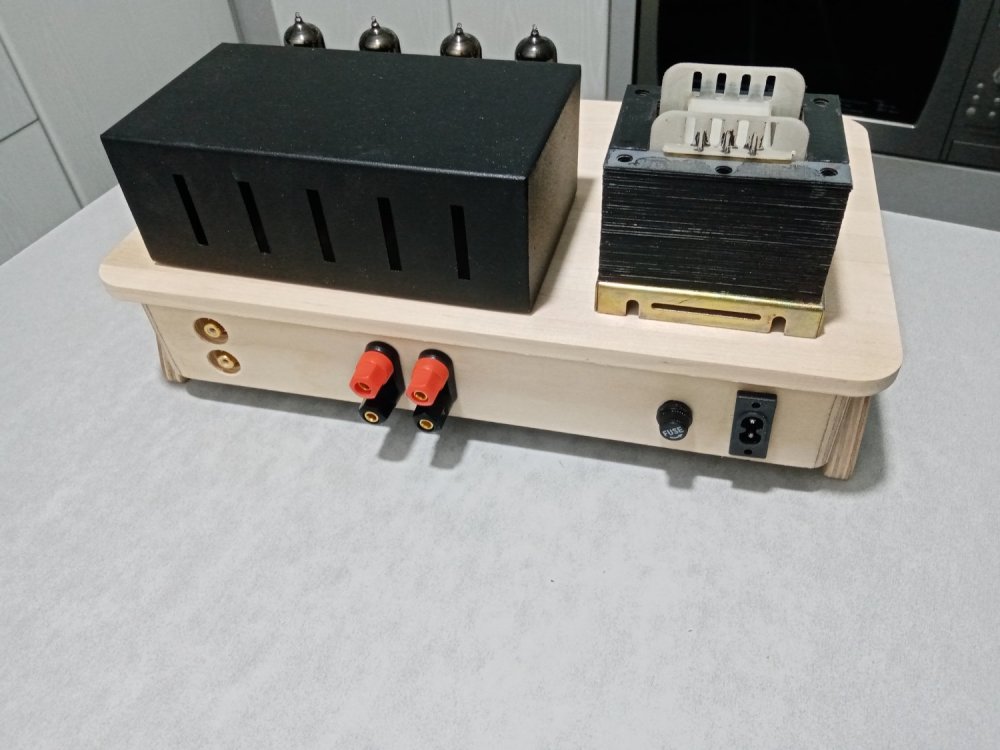

Задняя панель тоже готова.

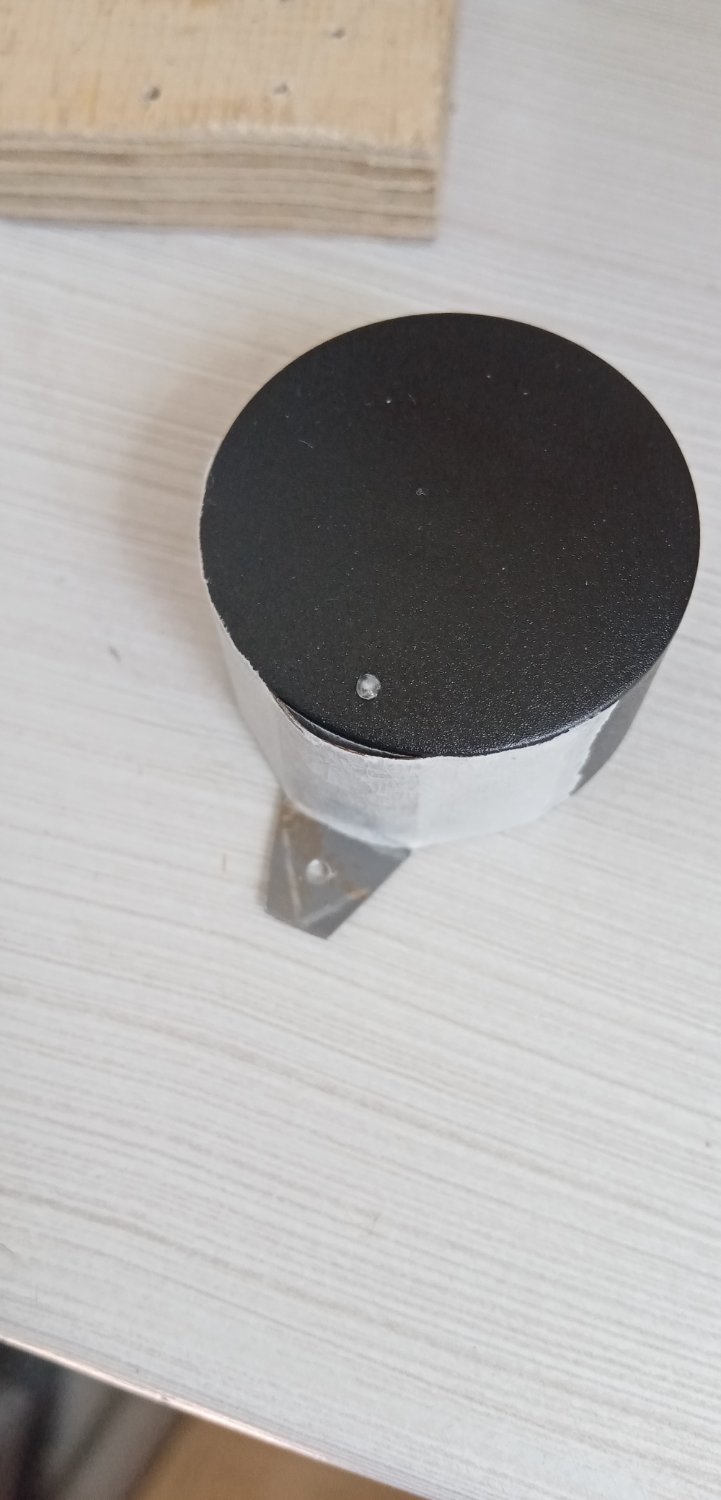

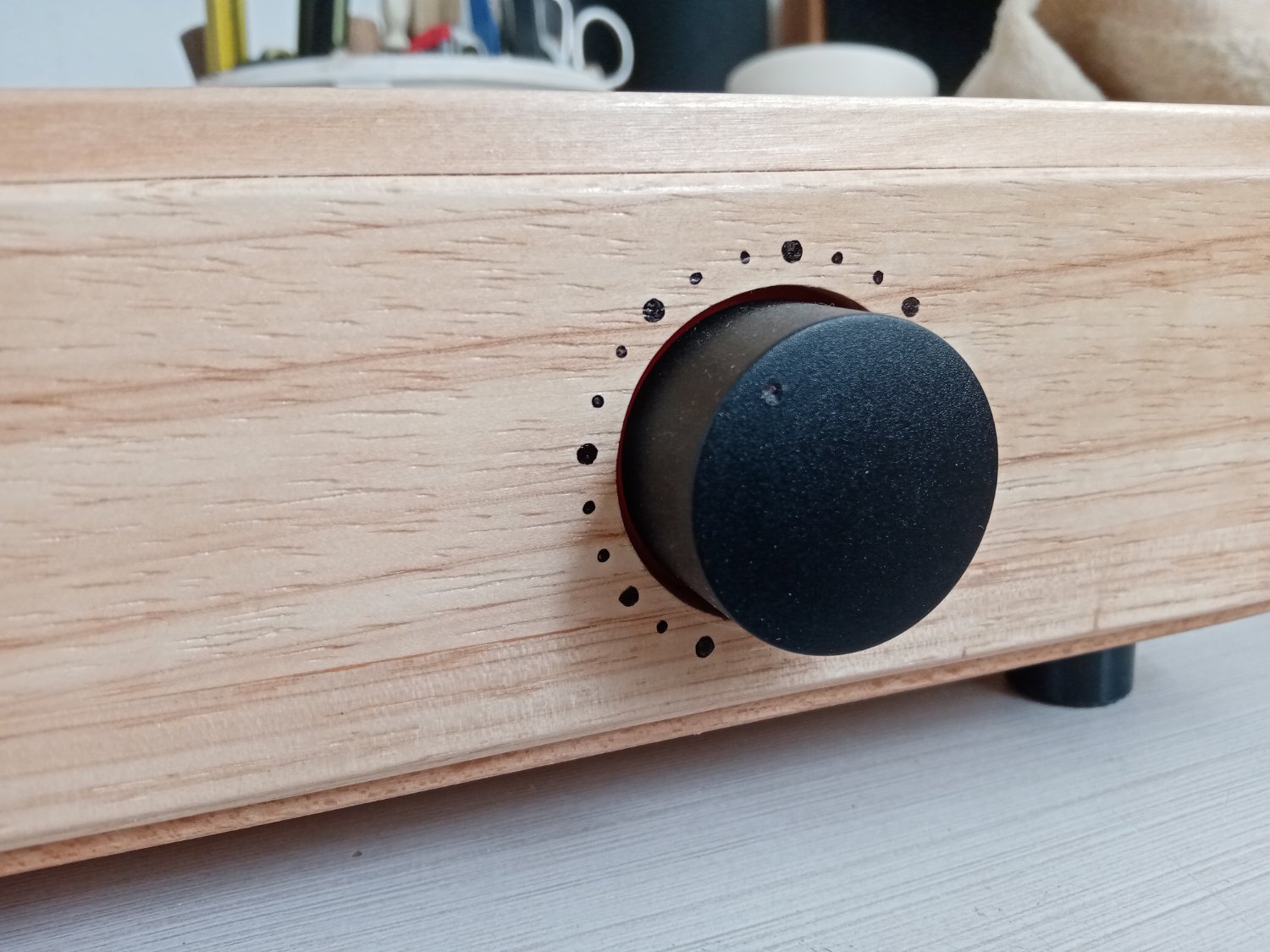

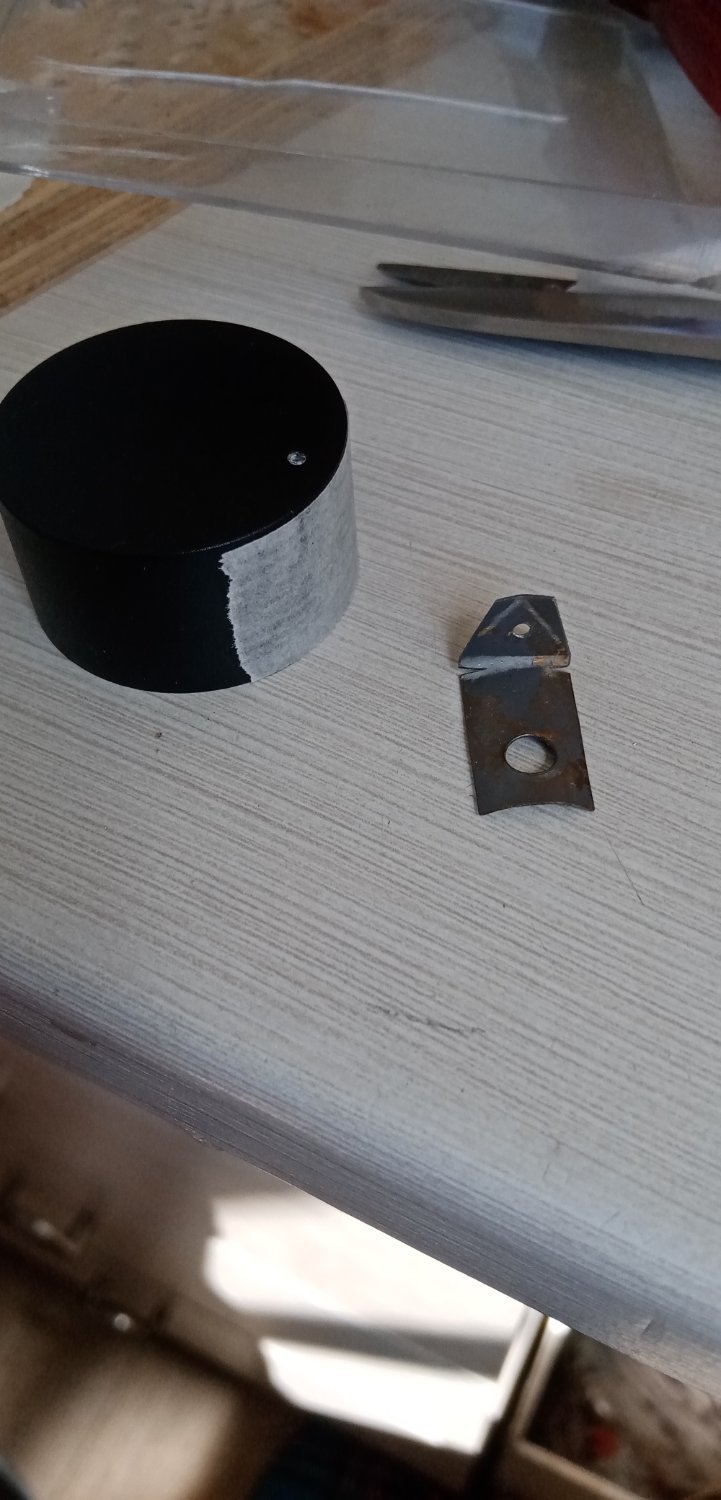

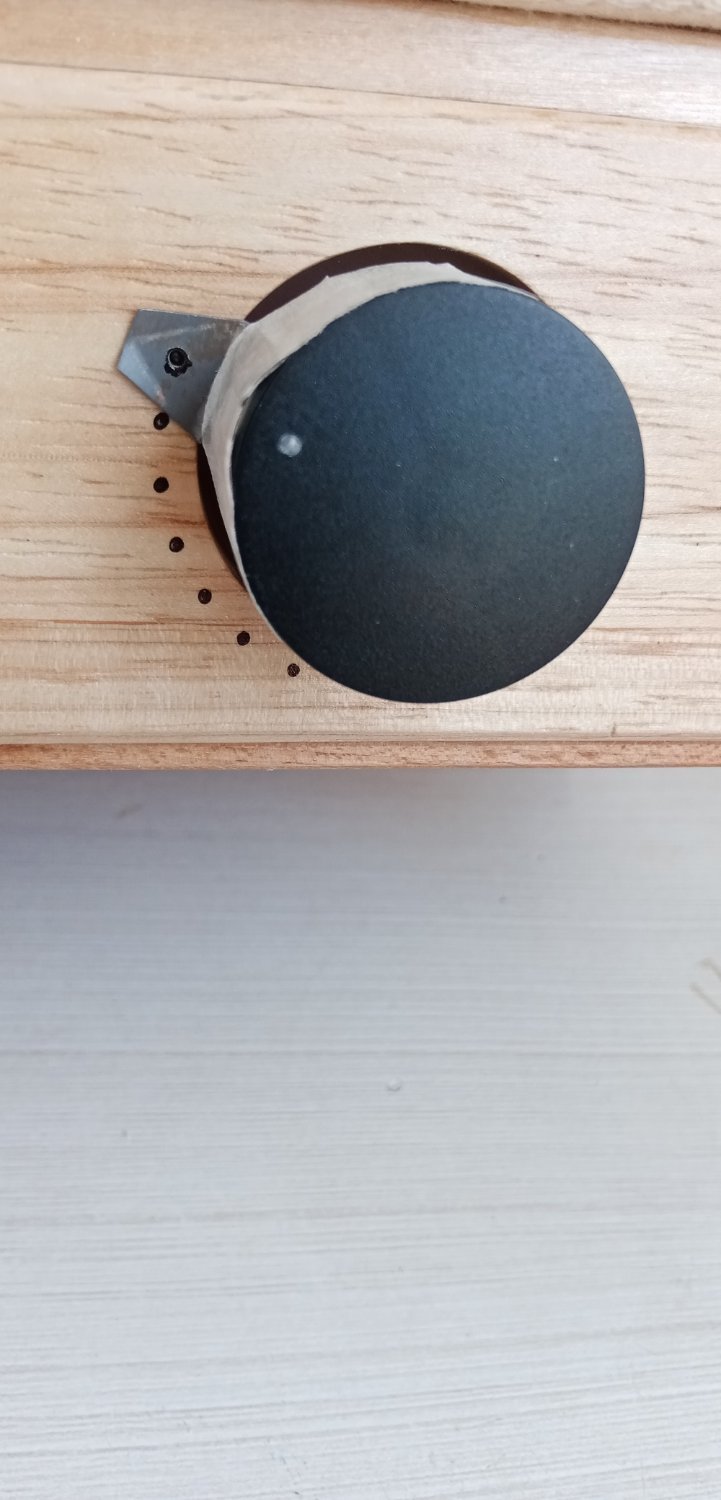

Немного по дизайнерил. Сделал такой уголок и приклеил на скотч к ручке громкости. Регулятор дискретный,переключая отмечал перманентным маркером. Потом отверстие увеличил и отметил точки большим диаметром.

IMG_20260426_115353.thumb.jpg.3f179071b78bdd3234b37fed30921fad.jpg IMG_20260426_120002.thumb.jpg.9ec459b9868ae48af19a1fbe449d21ee.jpg IMG_20260426_120157.thumb.jpg.e1acb81fe800765aa0a5db40fe98a4f1.jpg

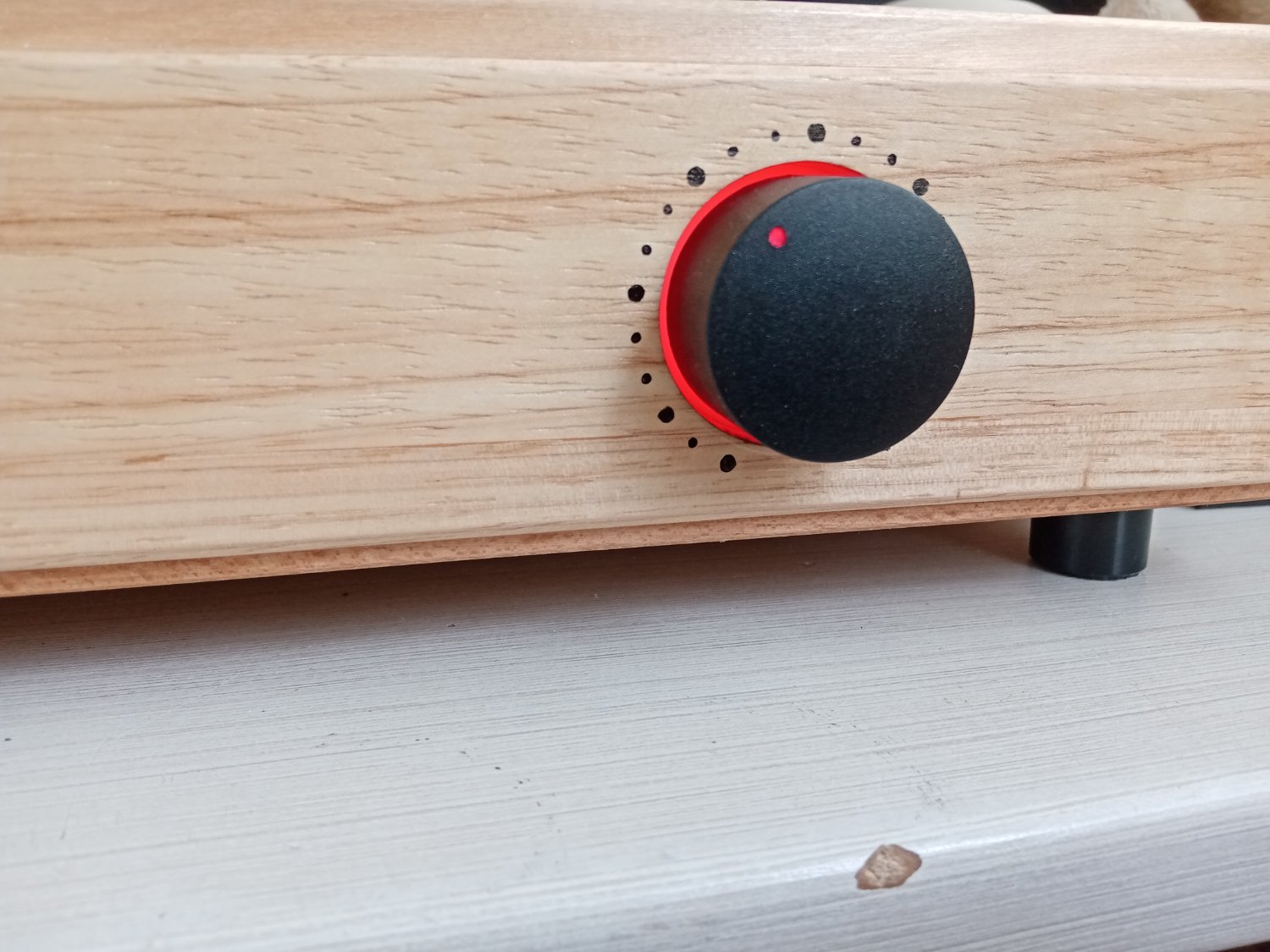

Как-то так получилось. Фото в2-3 раза крупнее реального размера.

IMG_20260426_122516.thumb.jpg.add9da77904175d839a19ee396d2132b.jpg IMG_20260426_122415.thumb.jpg.27b49c5d1a4b7ce3052b45fc33175cd8.jpg

Издали вроде не плохо.


Подумаю, может уберу.
