23 часа назад, KUE сказал:

При вырезании таким ножичком, по мере затупления кончика, отламываю его по кусочку.

Жестко! Про layout, лазерный принтер, утюг и хлорное железо Вы не слышали?

http://www.cqham.ru/pcb17.htm

Posted
15 часов назад, lenivo сказал:

Проблема в чём у самодельных конструкций?

Вот стараешься - делаешь красиво, душу вкладываешь в каждый элемент - а по итогу играет "не очень".

Если бы только самодельных....

Posted

lenivo

Для многих радиолюбительство, это попаять, запустить. Работает, ура! А дальше? А дальше пилить, сверлить, точить, шлифовать, гнуть, красить, нарезать резьбу и т.п. О, нет не моё, тяжко, напряжно!

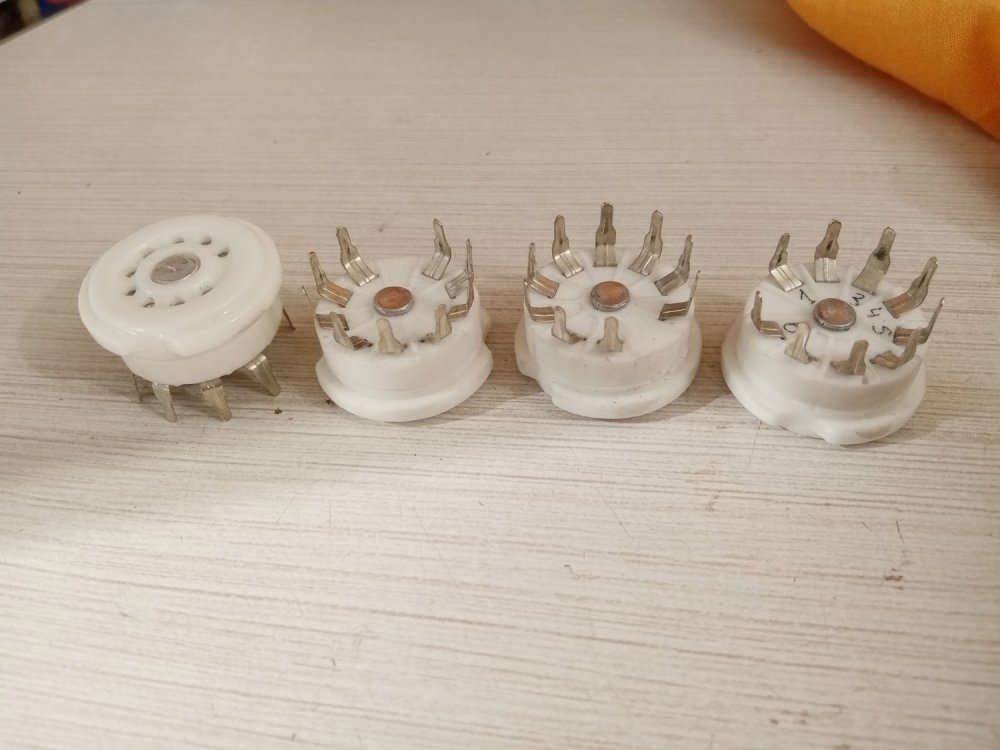

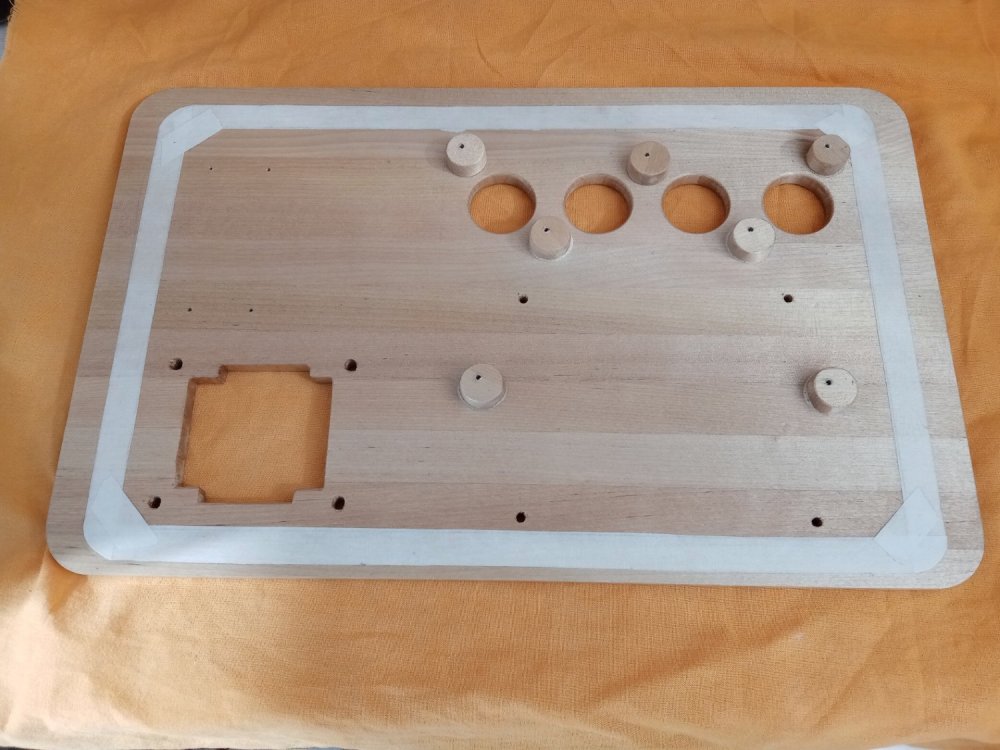

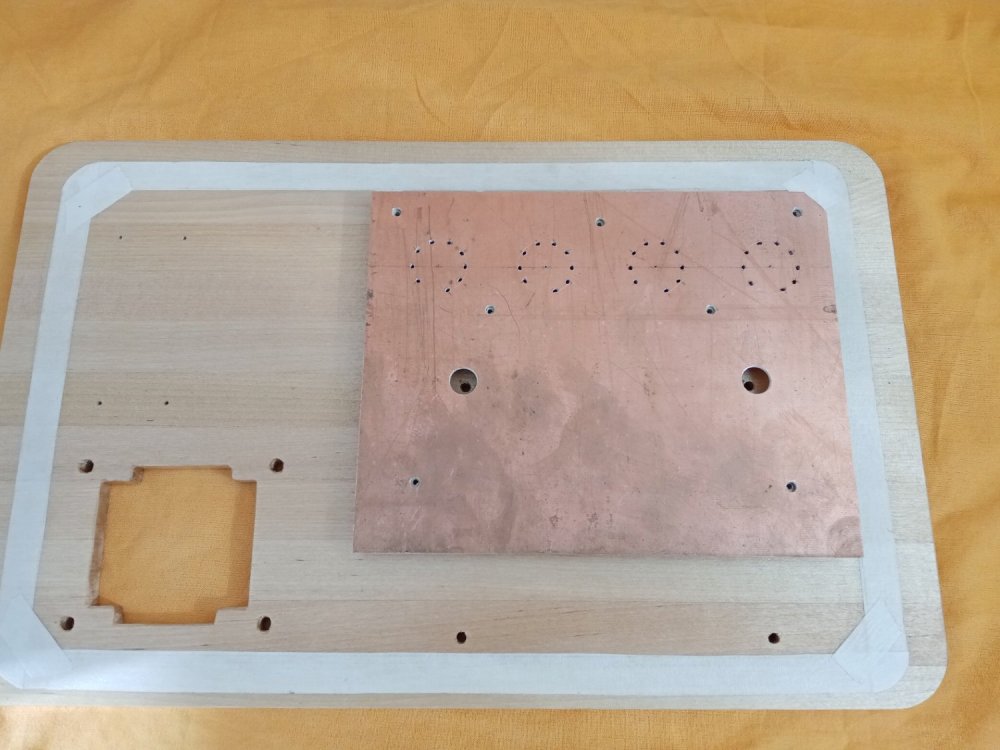

Я не правильный радиолюбитель, мне больше нравится с помощью домашних технологий из подручных средств, с элементарным набором инструмента, сделать красивую, рабочую, законченную конструкцию.

К стати, на монтажной плате сделал несколько дополнительный лепестков для возможности вариативности схемного решения. Так же в корпусе будет сделано крепления для доп платы на которой можно будет сделать питание для фиксированного смещения и (или) сделаю на ней на полевике стабилизированное регулируемое напряжение для второй сетки.

Что касается поиска "высокого конца", то это не моё. Я уже здесь высказывался по этому поводу.

  • Like (+1) 2
Posted
22 минуты назад, rn3gp сказал:

Жестко! Про layout, лазерный принтер, утюг и хлорное железо Вы не слышали?

Жаль что мы с вами не можем посоревноваться. Вы с лазерным принтером, утюгом, и хлорным железом, а я ножичком. :smile-11:Такую сложности плаку я сделаю в 2-3 раза быстрее и не чуть не хуже. Зато у меня не  будет дырок на майке от брызг хлорного железа, и квартире рыжих пятен. Конечно если на плате под сотню элементов то такой вариант тяжко.

  • Smile 1
Posted
29 минут назад, KUE сказал:

Для многих радиолюбительство, это попаять, запустить. Работает, ура! А дальше? А дальше пилить, сверлить, точить, шлифовать, гнуть, красить, нарезать резьбу и т.п. О, нет не моё, тяжко, напряжно!

Если честно, то "пилить, сверлить, точить, шлифовать, гнуть, красить, нарезать резьбу и т.п." это 90% всей работы. Ну если ослушивать все деталюшки, направления проводничков и т.д. тогда " законченная конструкция и не нужна. Как-то так.

Posted
2 часа назад, KUE сказал:

Жаль что мы с вами не можем посоревноваться. Вы с лазерным принтером, утюгом, и хлорным железом, а я ножичком. :smile-11:Такую сложности плаку я сделаю в 2-3 раза быстрее и не чуть не хуже. Зато у меня не  будет дырок на майке от брызг хлорного железа, и квартире рыжих пятен. Конечно если на плате под сотню элементов то такой вариант тяжко.

Много таких делал , ничего сложного . Вырезал и все.
Травить тоже можно , но в этом удобнее.


  • Smile 1
Posted

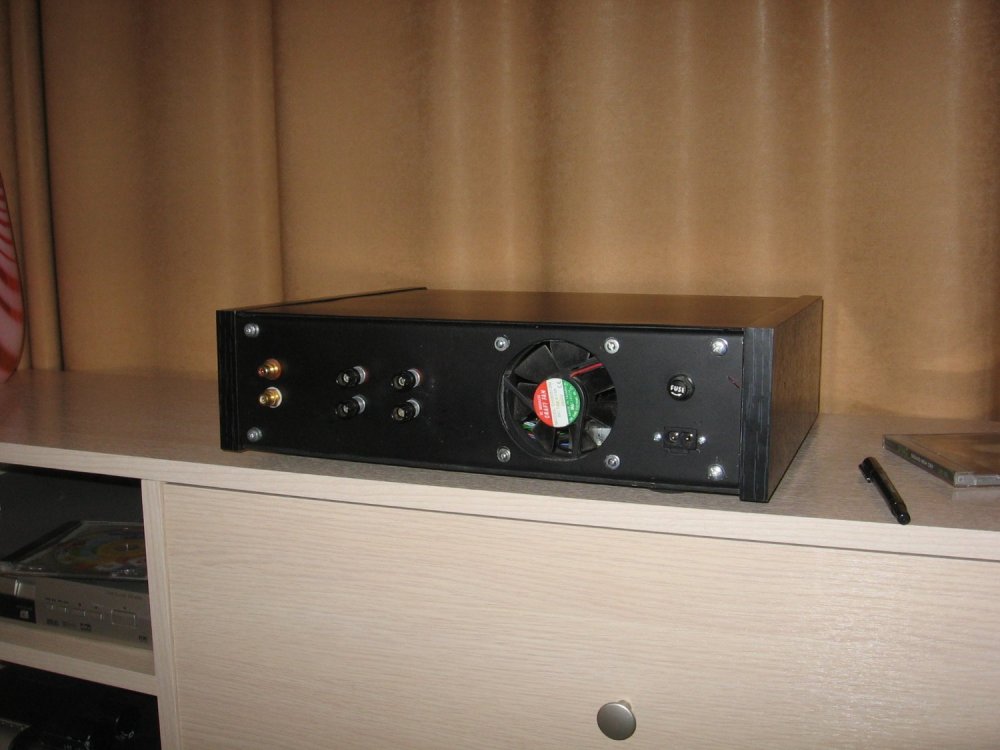

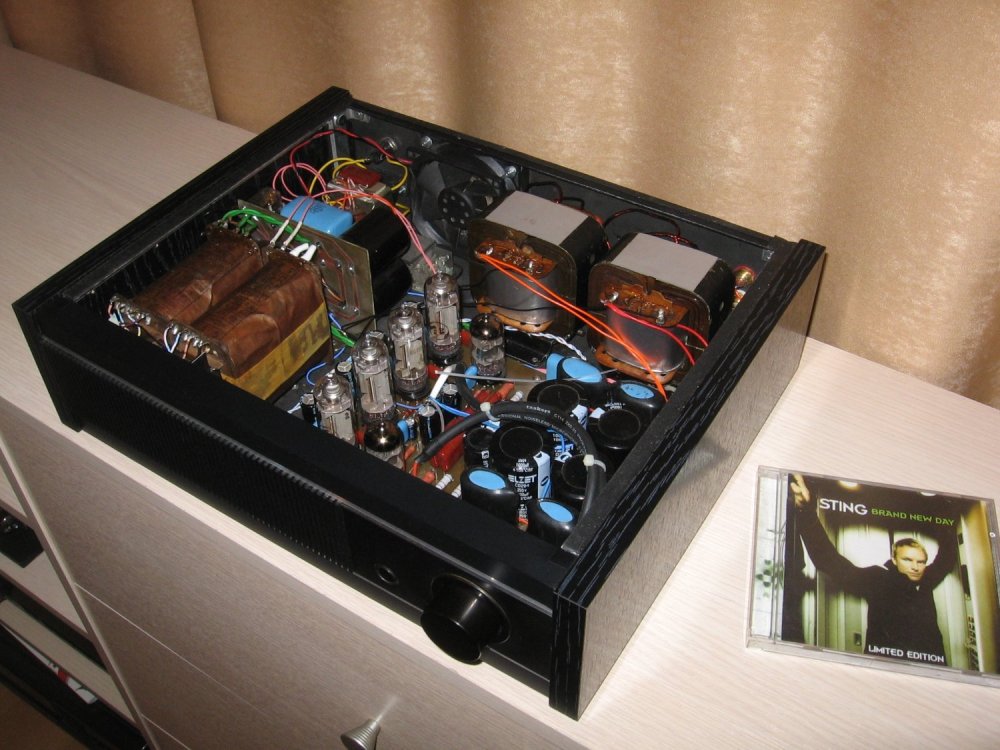

Клеили раньше на работе из прозрачных крышек оргстекла, такие аквариумы 30*25*2 см примерно и в них подвешивали платы на леске.

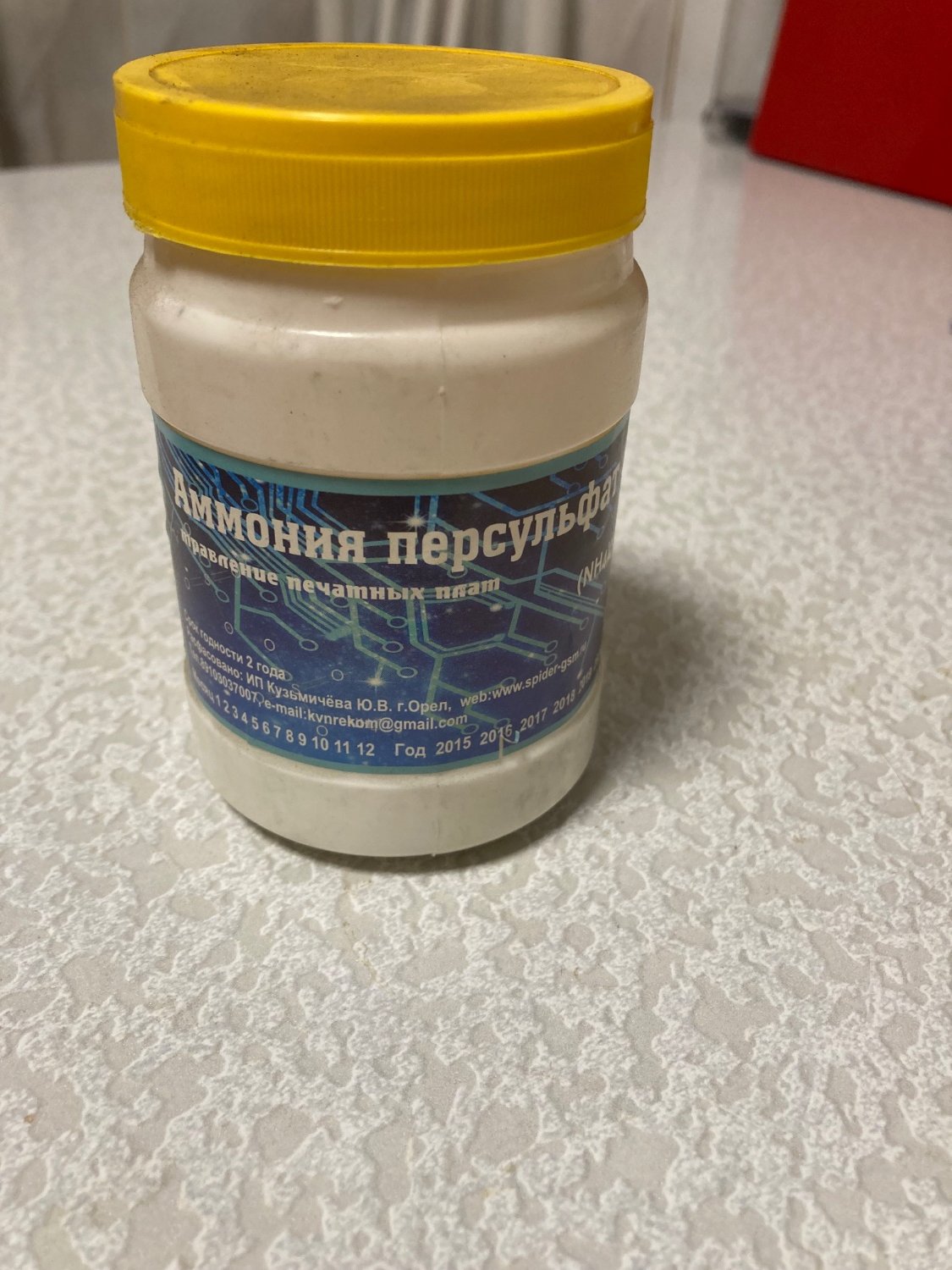

Осень наглядно травятся платы в теплом растворе персульфата. :).


Posted

Здравствуйте Все. Травить можно лимонной кислотой и перекисью водорода + ложка соли, смывается легко кругом чистота, раствор только одноразовый. Лимонка в Пятерке перекись в аптеке стоят копейки.

  • Like (+1) 6
  • Smile 2
Posted

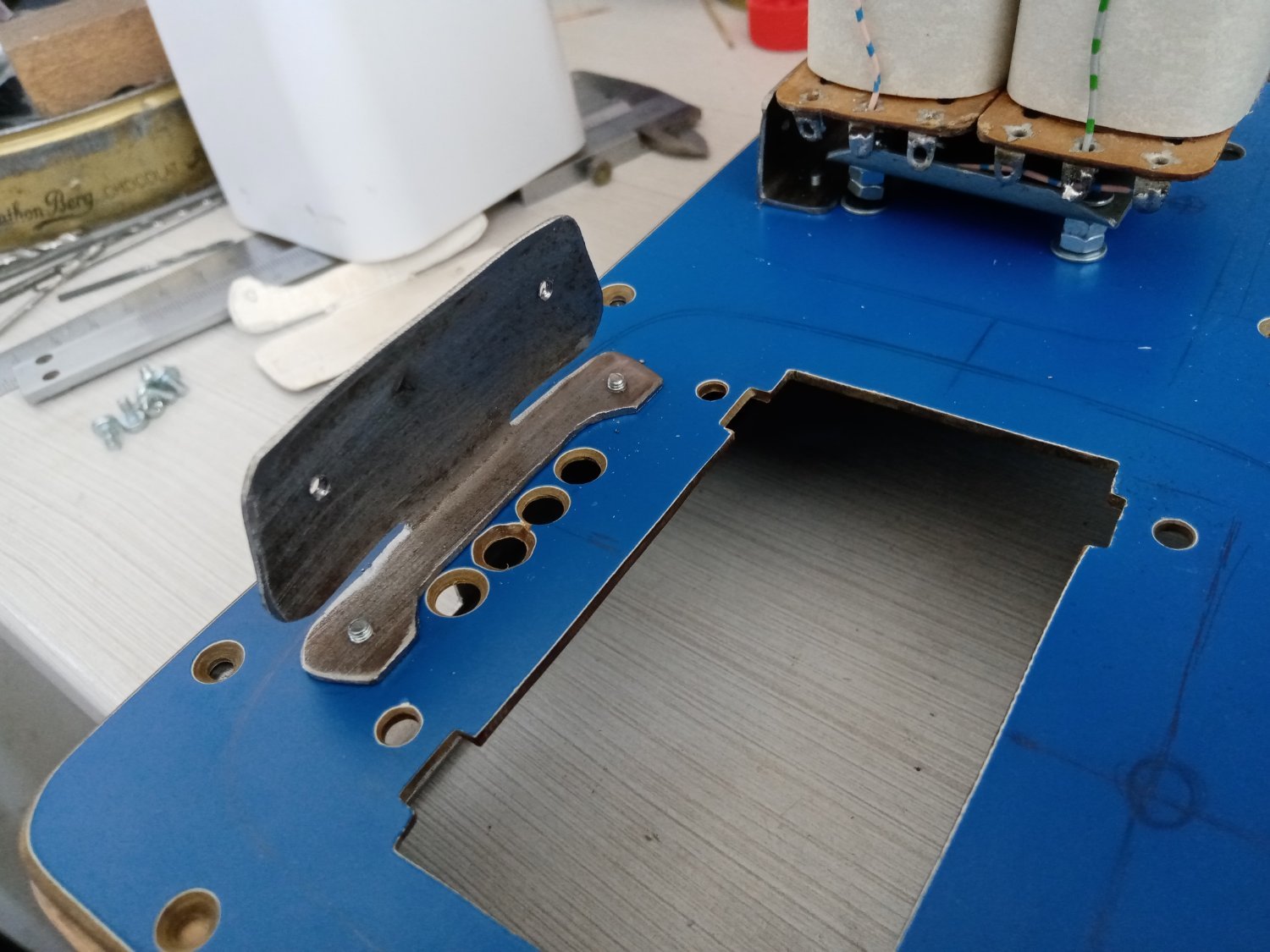

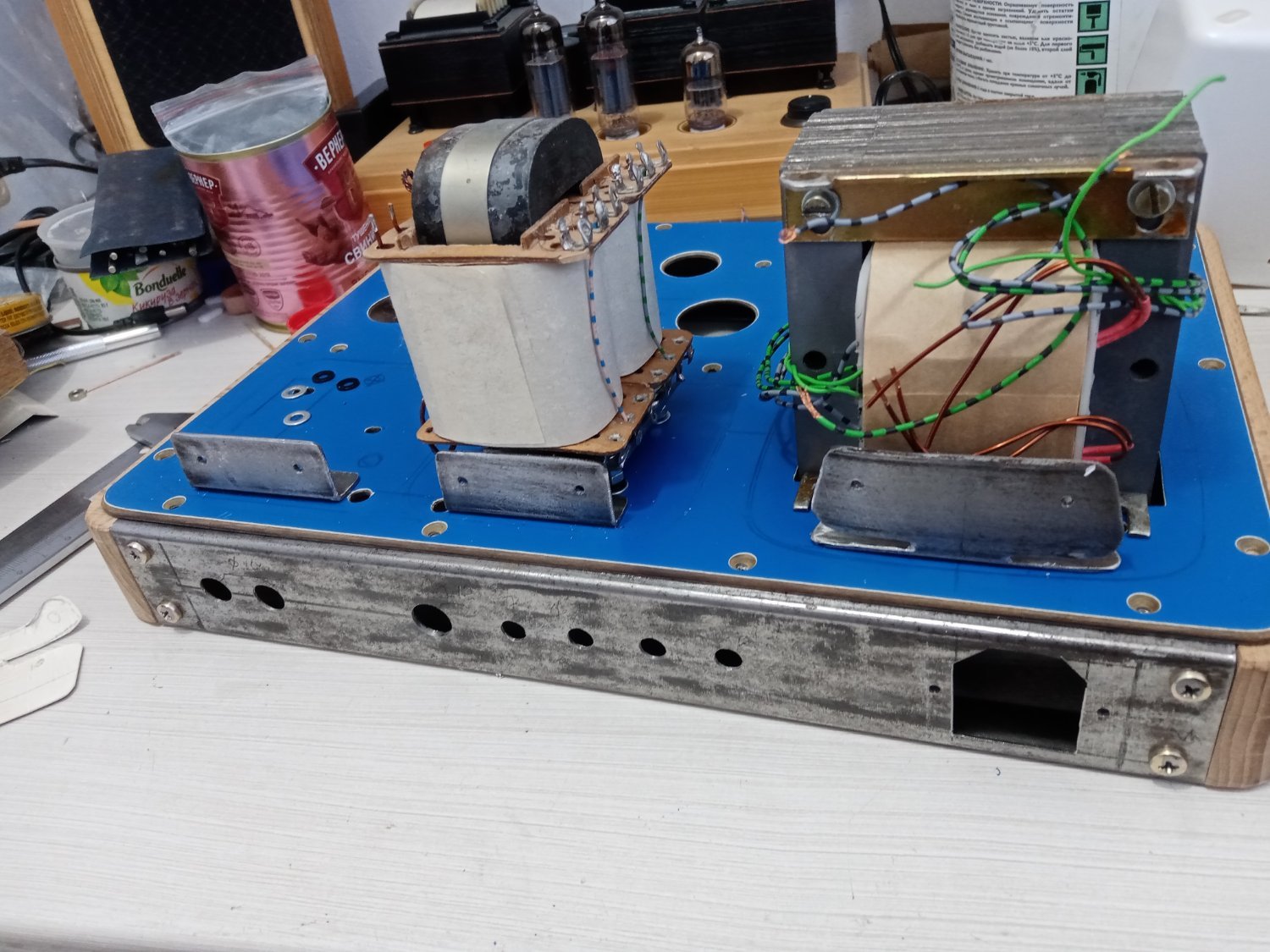

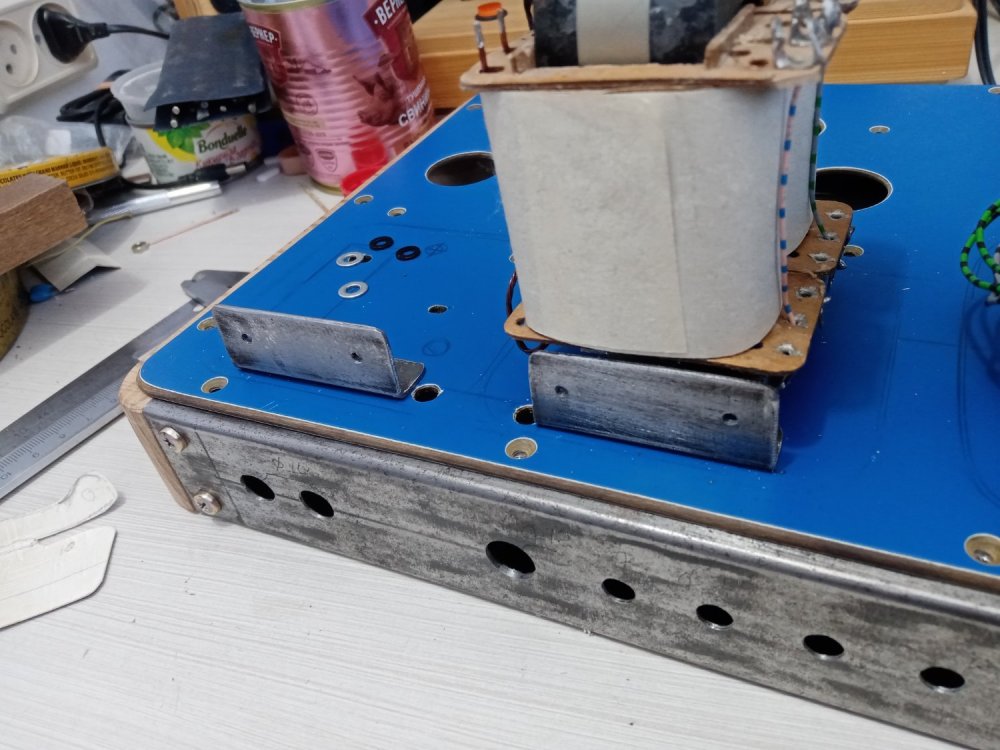

Долго думал как закрепить кожухи для трансформаторов. В итоге сделал так. Для выходных трансформаторов крепление с задней стороны на два винта.

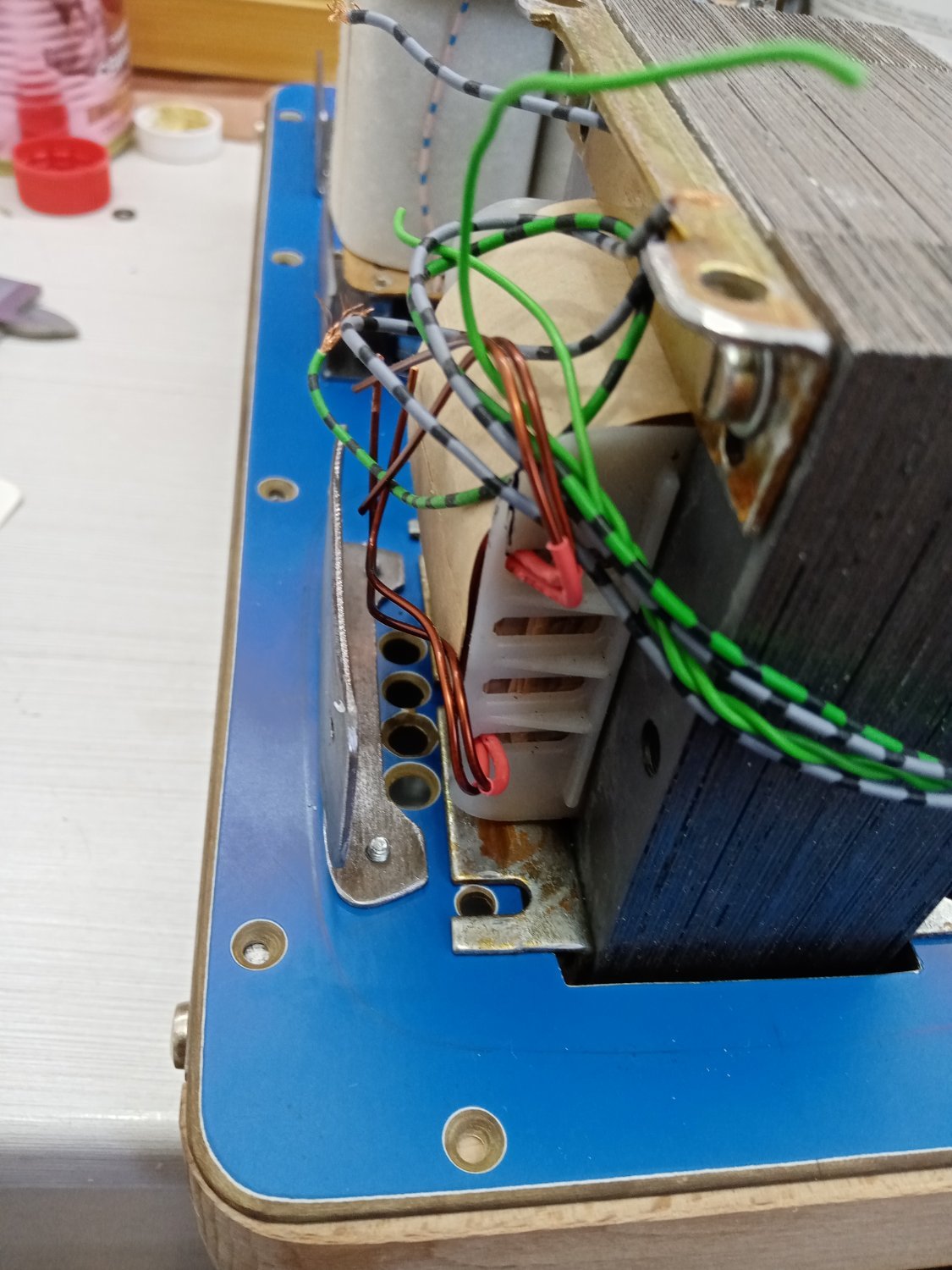

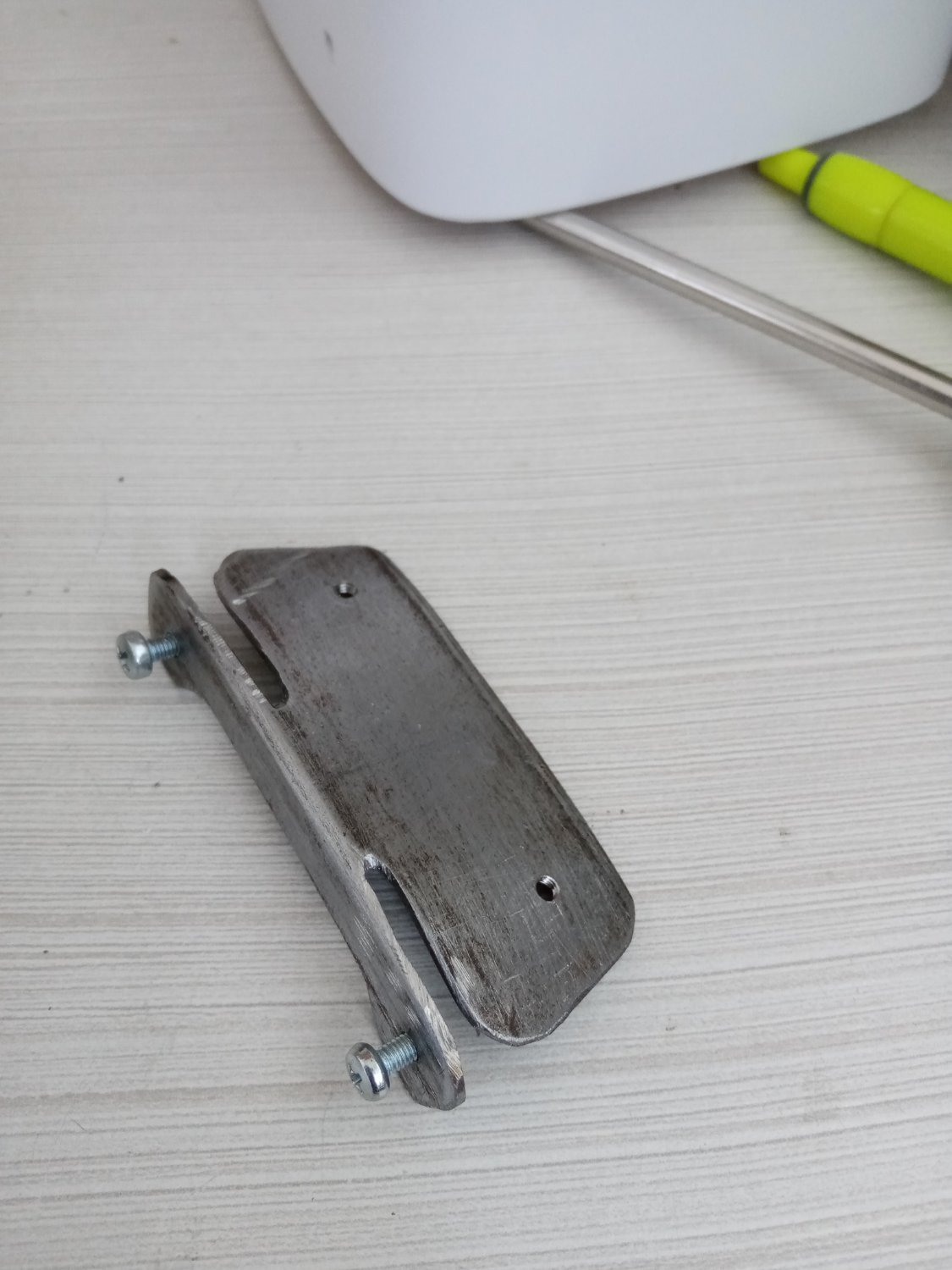

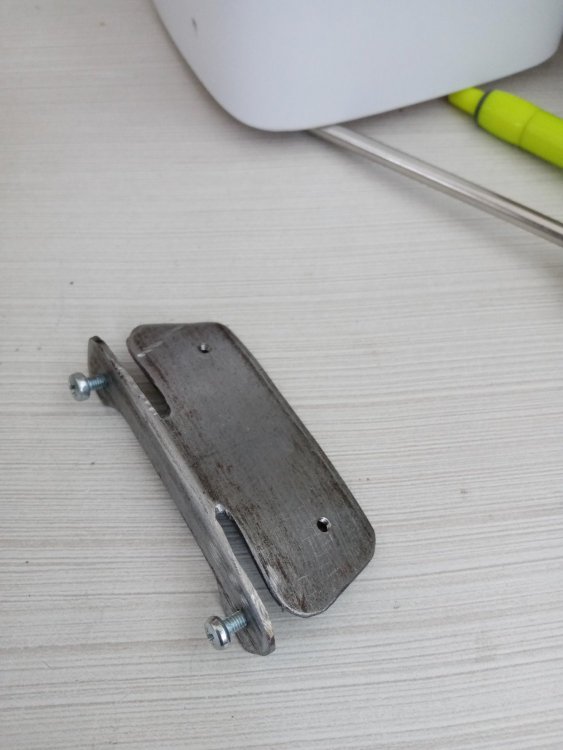

Для силового трансформатора изготовил(болгаркой) такую загогулину и к ней кожух. Кожух приподнят на 3,5 мм над поверхностью для притока воздуха. Для оттока, сзади просверлил перфорацию.

IMG_20250915_155114.thumb.jpg.23ca7667da3a41f21bac55d5b236337b.jpg IMG_20250915_153906.thumb.jpg.59bc06d1fe4425a88ca1dcff6b83d0e4.jpg IMG_20250915_153954.thumb.jpg.233ee3520ff1dfa4fe3d9d5556fb82cf.jpg

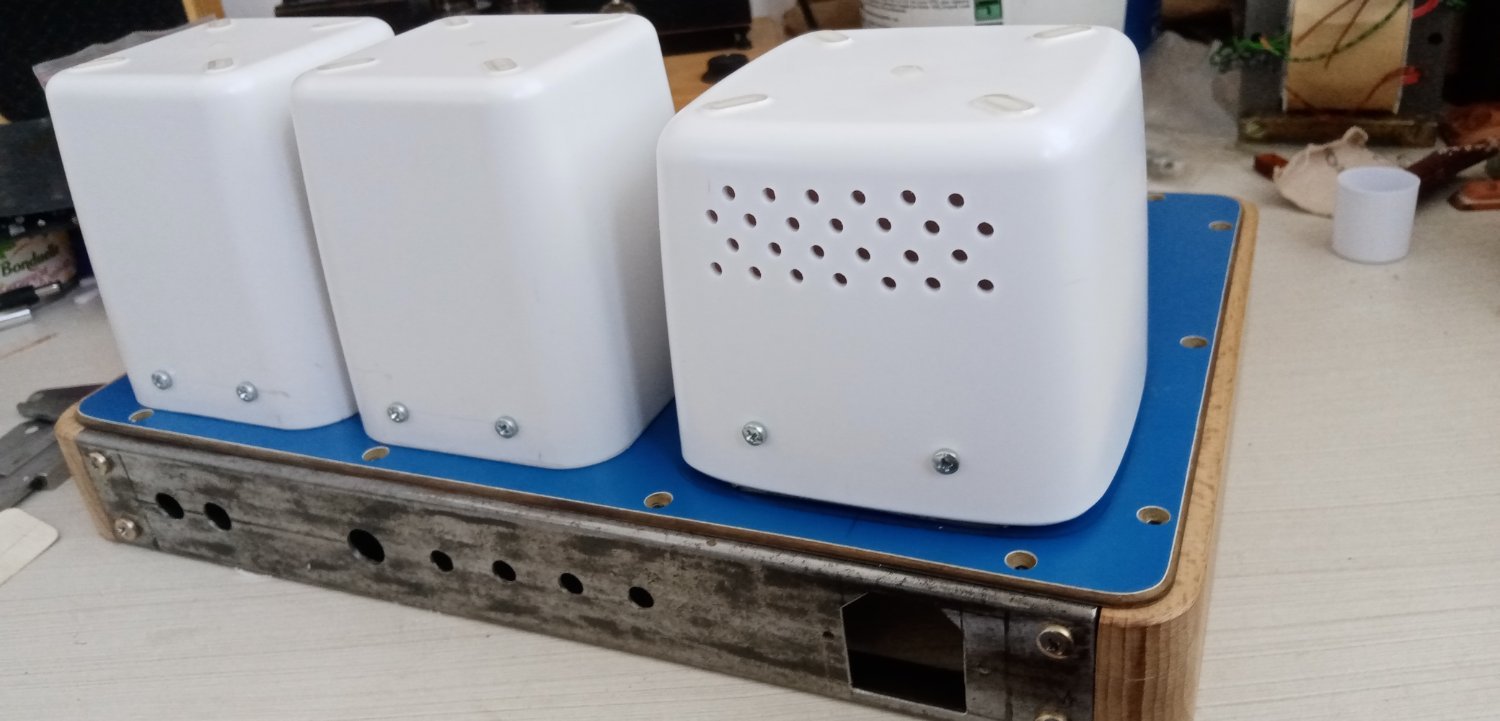

 С переди не будет видны шляпки креплений. Вот так в итоге:


Т.к. кожухи это баночки для для мелочей, то у них были силиконовые ножки. Ножки удалил, а в  места крепления ножек залил эпоксидки. Потом зашлифую и будет ровная поверхность под покраску.

Продолжаю пилить, сверлить, точить, нарезать резьбу и т.п. Электроника!!!





  • Like (+1) 5
  • 2 weeks later...
Posted

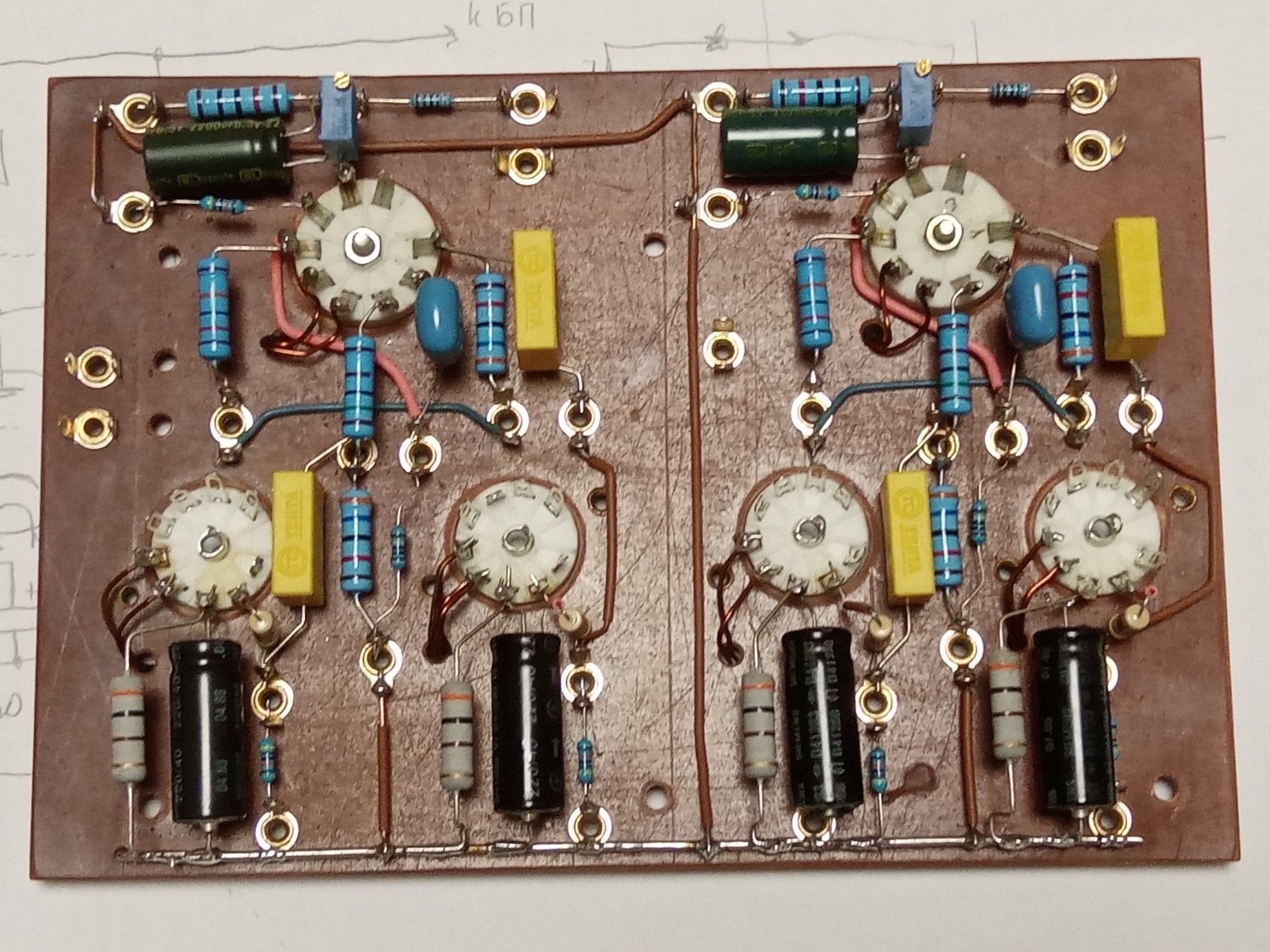

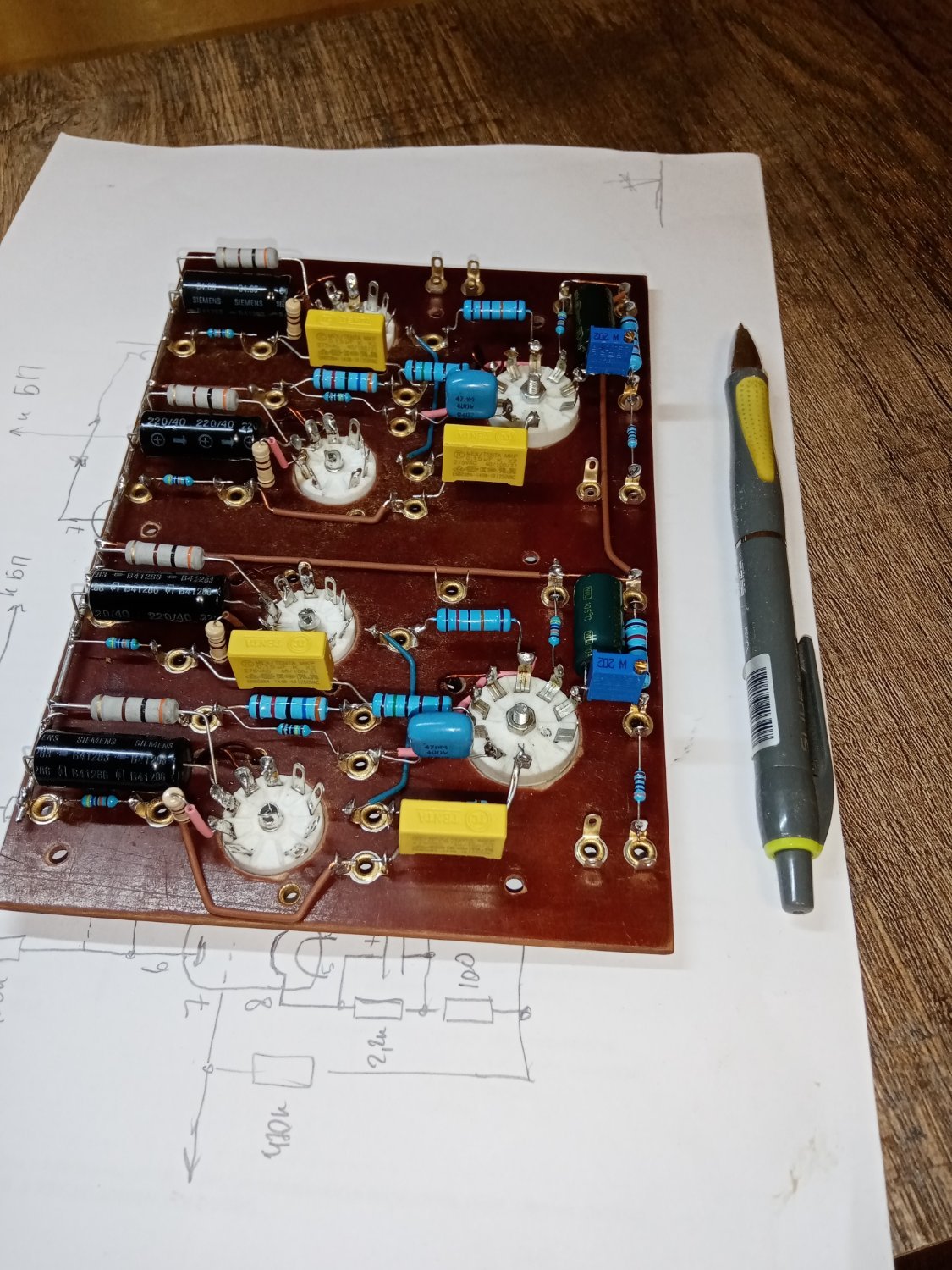

Между работой по подготовке корпуса к покраске, навтыкал деталек на монтажную платку. Потом останется подпаять нужные проводочки в нужные точки.

IMG_20250925_210258.thumb.jpg.f7e6b5a3d9d3aa936af4bc272b684f08.jpg    IMG_20250925_205448.thumb.jpg.748950a7fab7623cdfd13b50598f70de.jpg

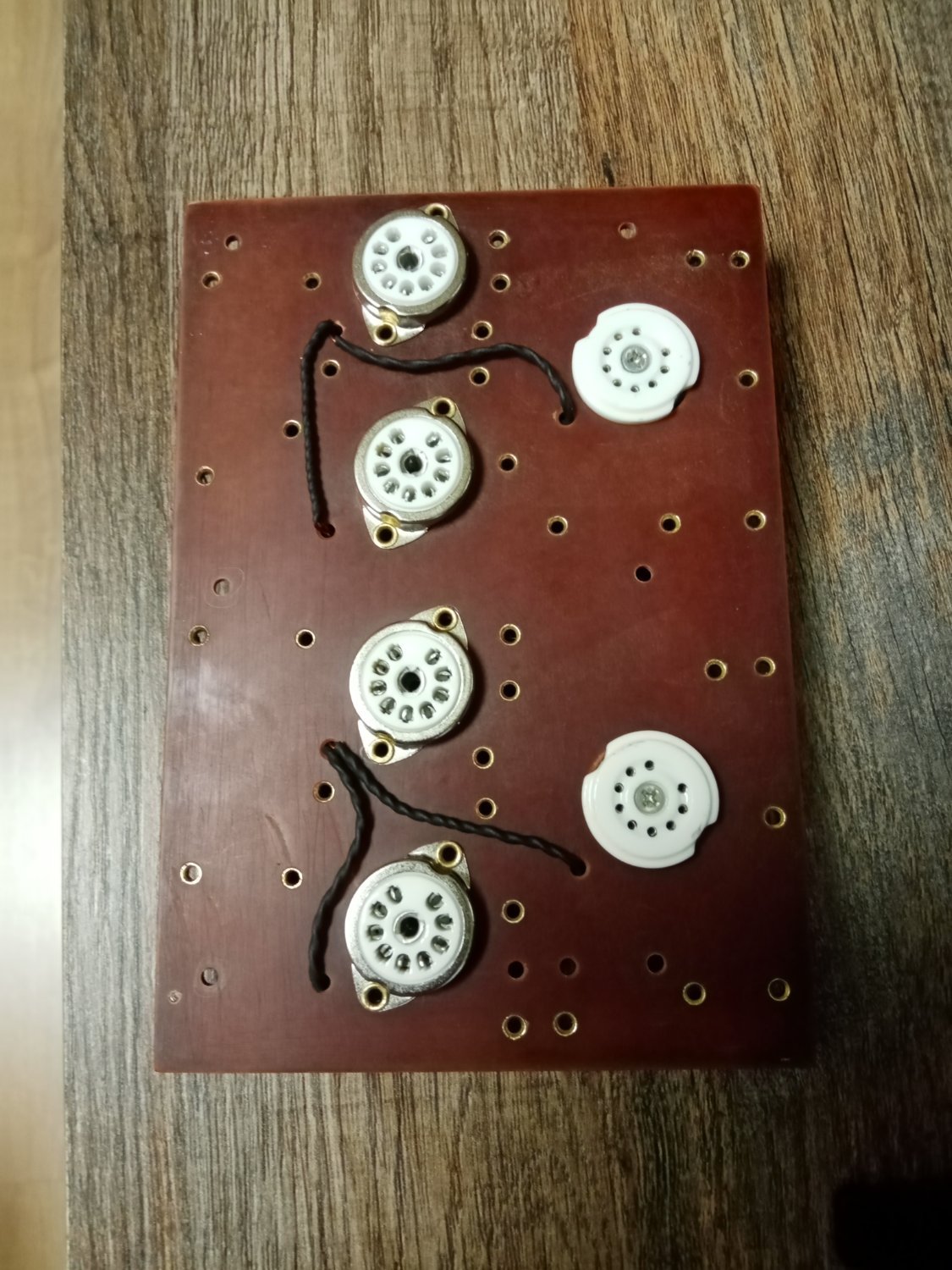

накалы с другой стороны, чтобы место не занимали.






  • Like (+1) 11
  • 2 weeks later...
Posted

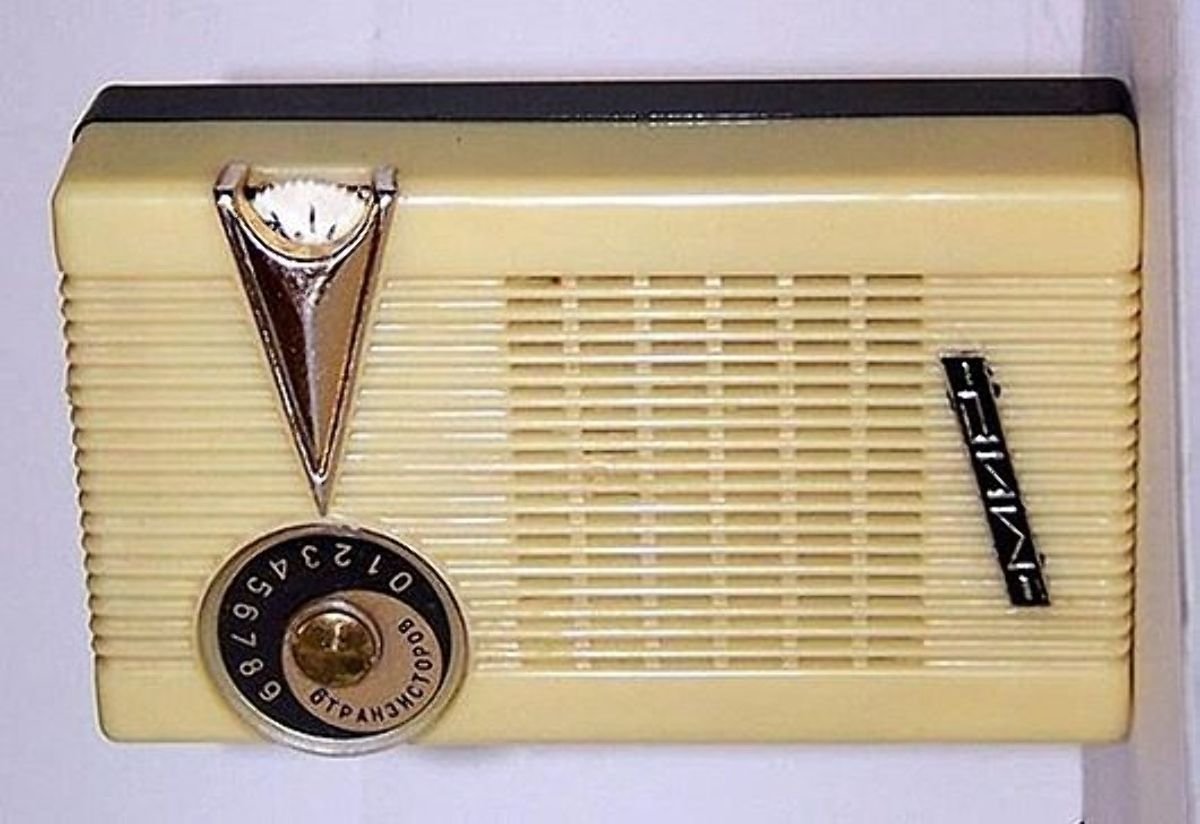

Долгий и нудный процесс покраски закончил! Причем принудительно! Понял, что идеала не достичь, оставил как есть. На такой цвет навел дизайн 60десятых, с оформлением под слоновую кость.

71bf489359f54b9f479d9895654f34ab.thumb.jpg.b4b8a6b7bc5abda45d6d5cc160751283.jpg 13642917.jpg.903e21c48cf30e9dcb7abd893b7798ed.jpg d1c1c54c9b84b657dc712d3c61397dc1.jpg.1c58ca59c74185803b533bb9452fcde8.jpg SuperB61-2-600x600.jpeg.8713d0846a2e86820da3c3037c68c88c.jpeg

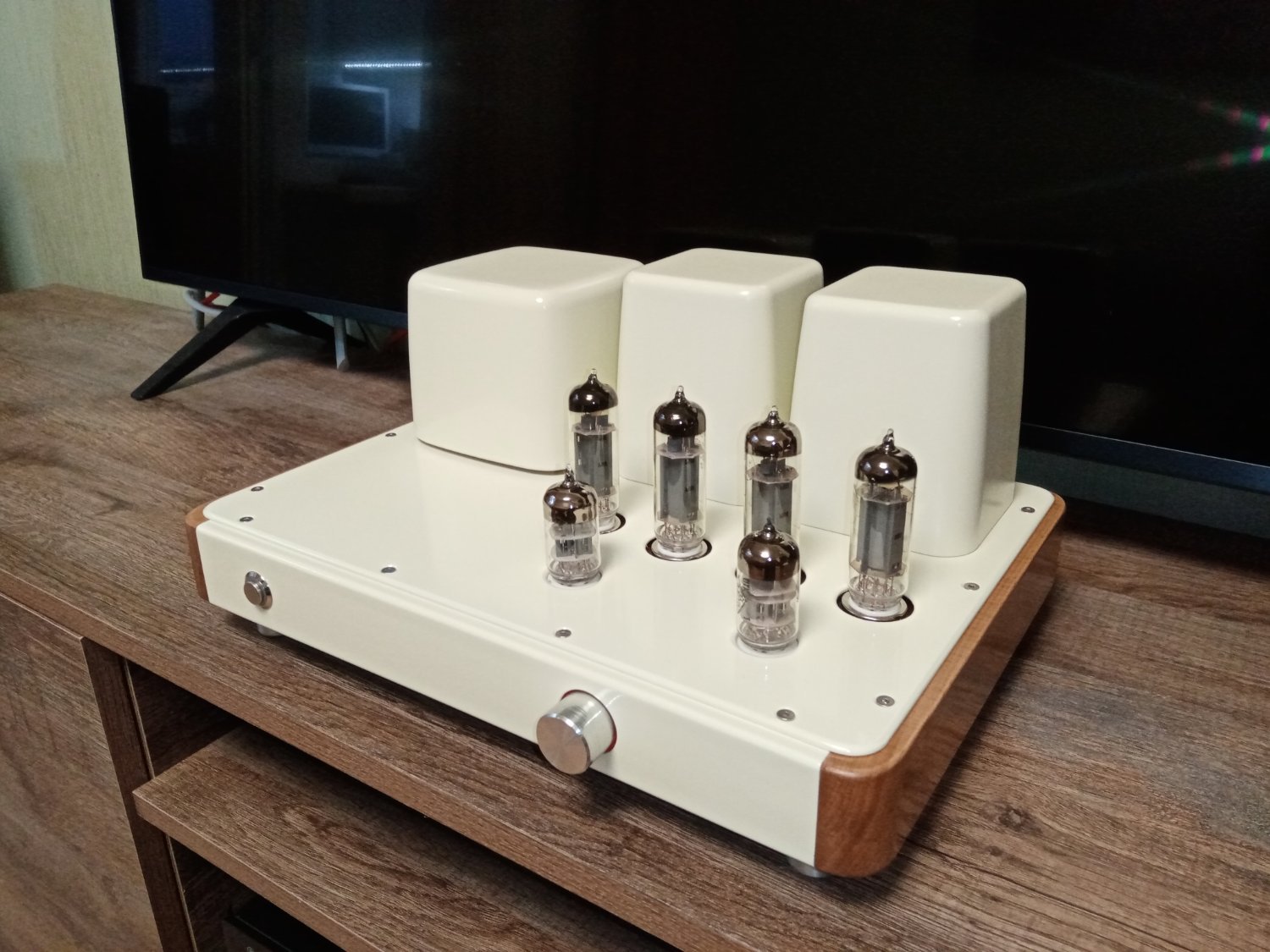

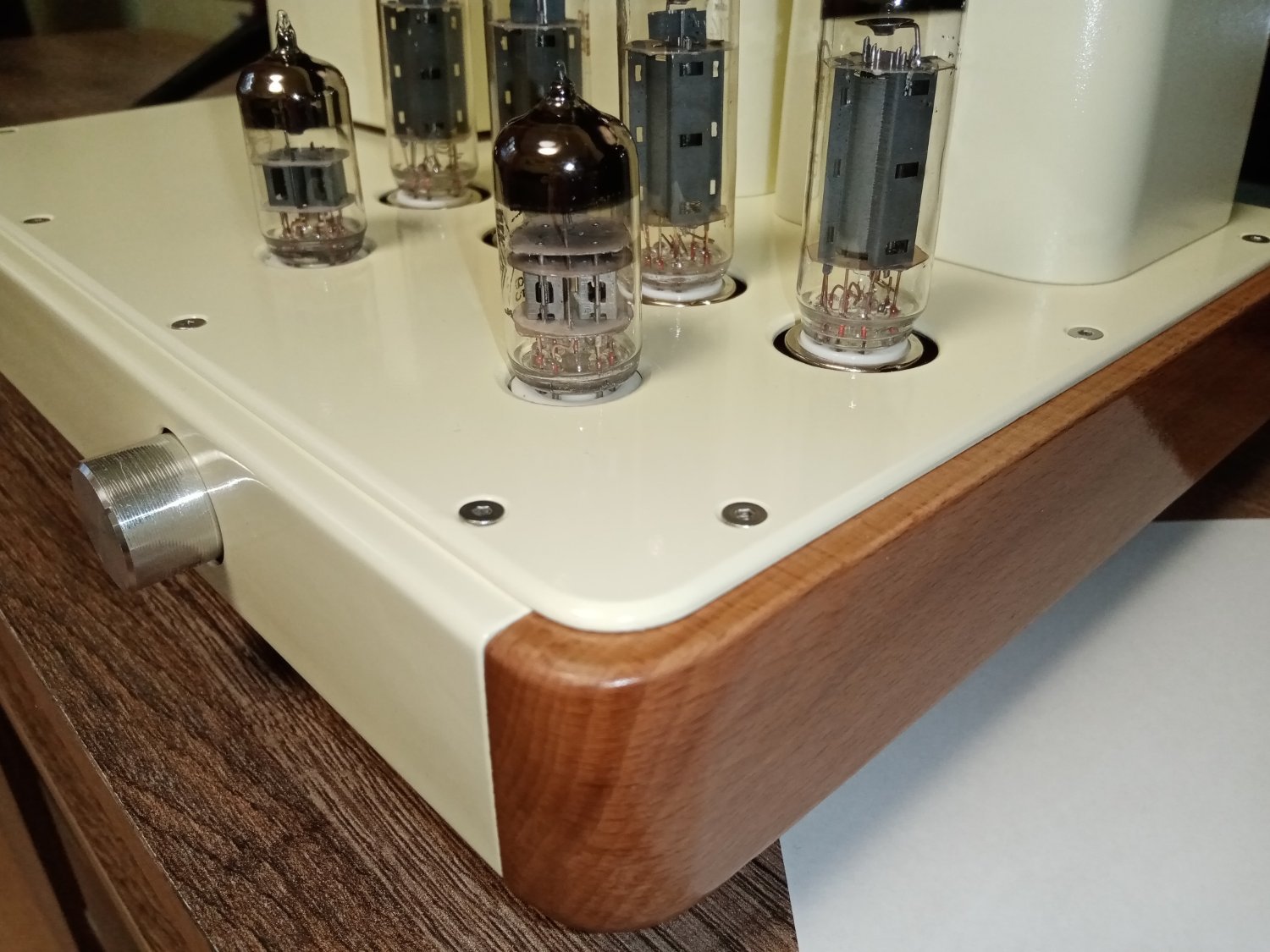

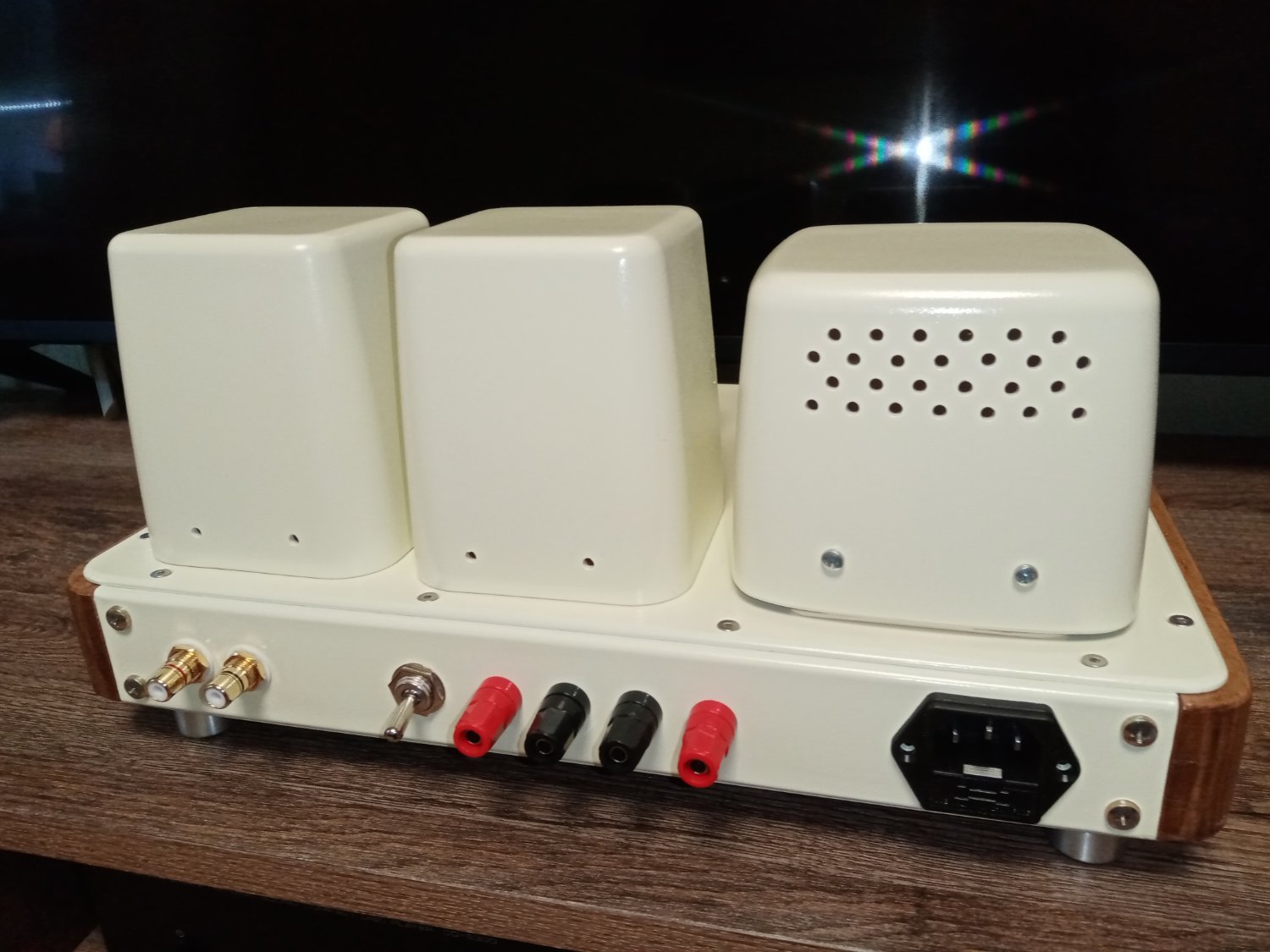

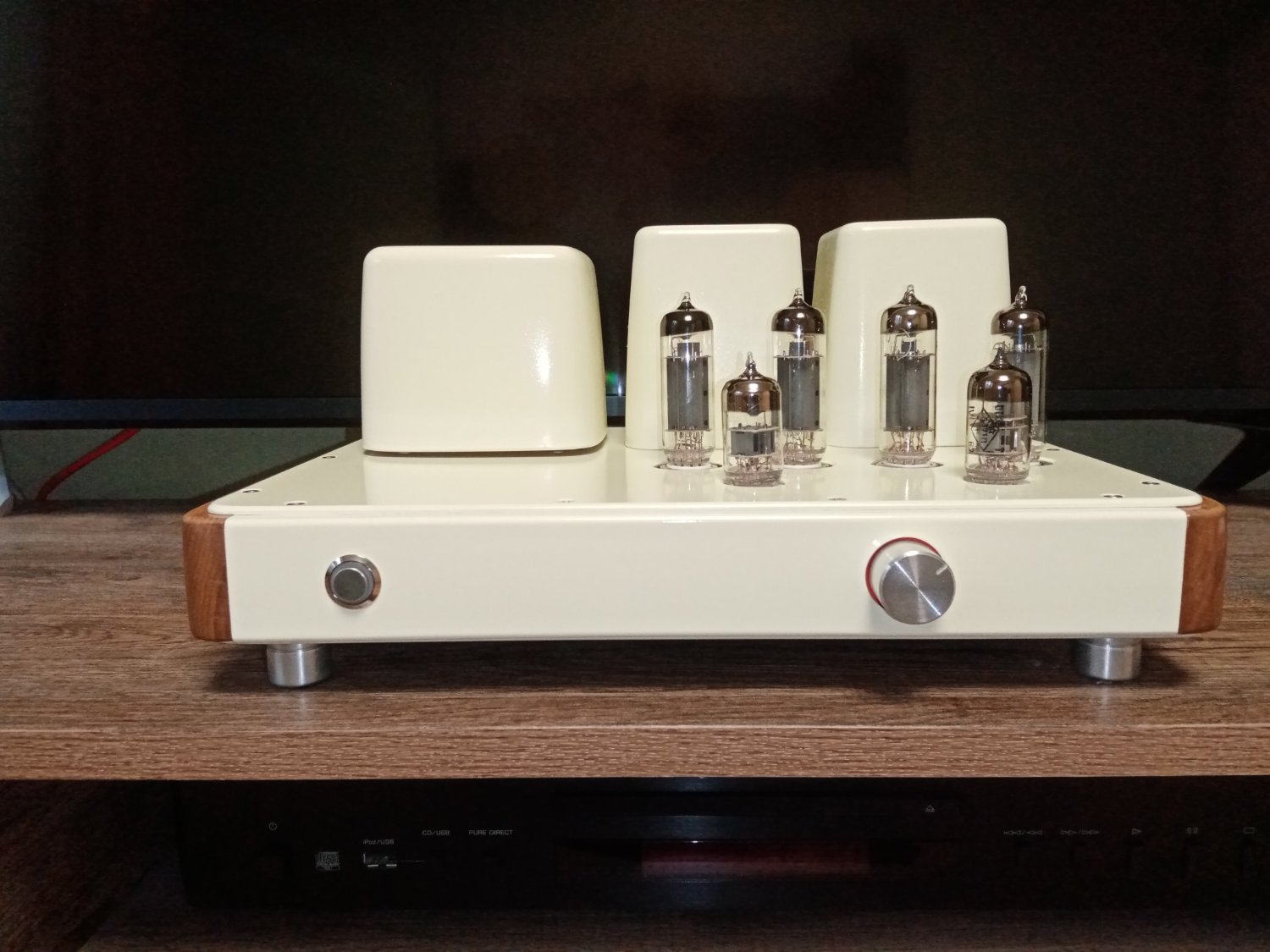

Ну вот и сделал. Сегодня прям в нетерпеж было охота посмотреть,что получилось. Внутри еще пусто. Собирал буквально на коленке, боялся ударить или поцарапать. Краска еще не скоро примет окончательную твердость.

IMG_20251011_172109.thumb.jpg.c68e07bb8f8b42bb805adf53129863de.jpg IMG_20251011_172121.thumb.jpg.0c0816a1611319829fe963e5ff384d58.jpg IMG_20251011_171741.thumb.jpg.e1bdb75bdb4474c4cfaaaa261d18d76b.jpg

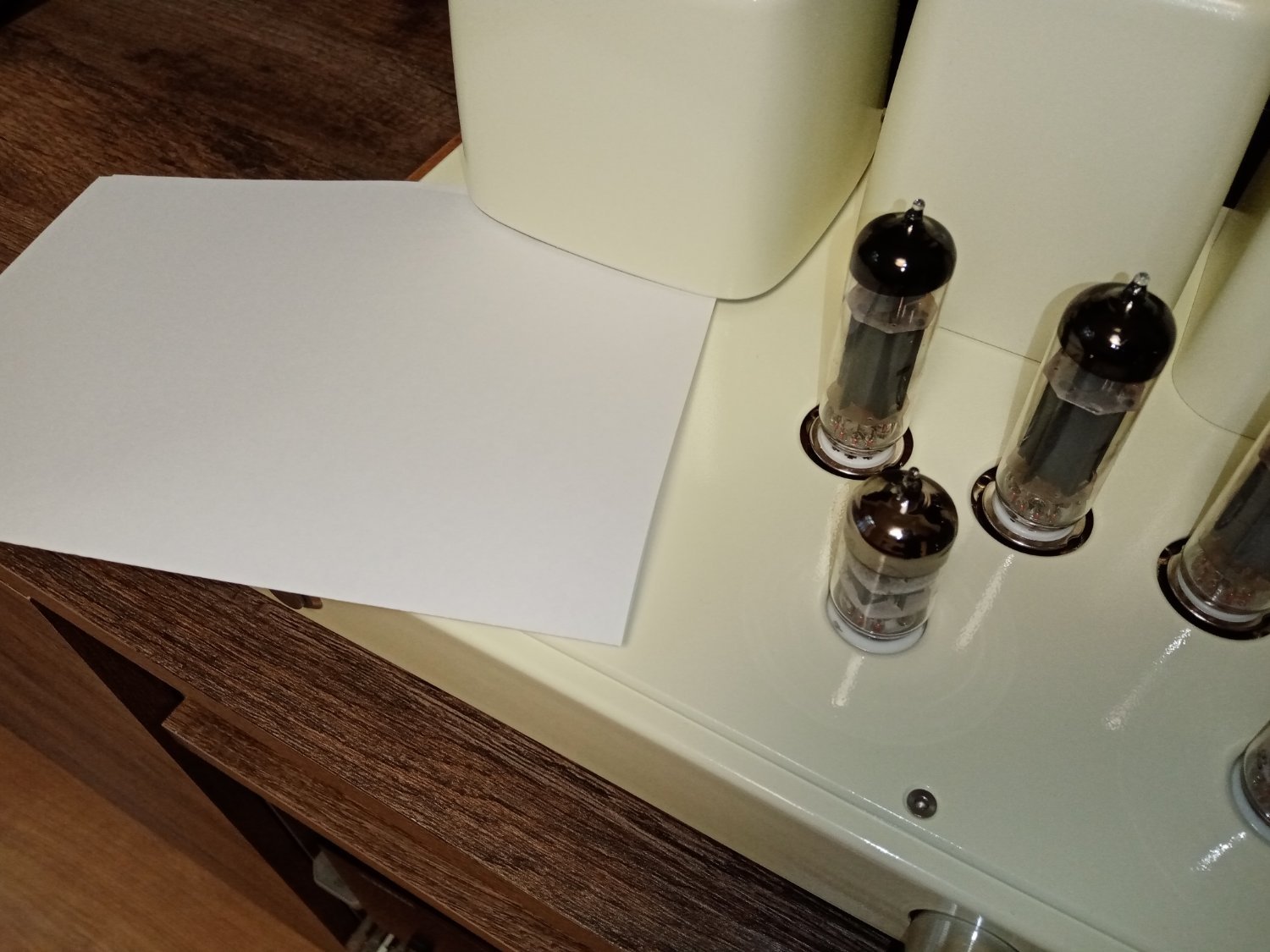

Это цвет "слоновая кость" , не белый. фото относительно бумаги А4.






  • Like (+1) 17
  • Smile 1
Posted

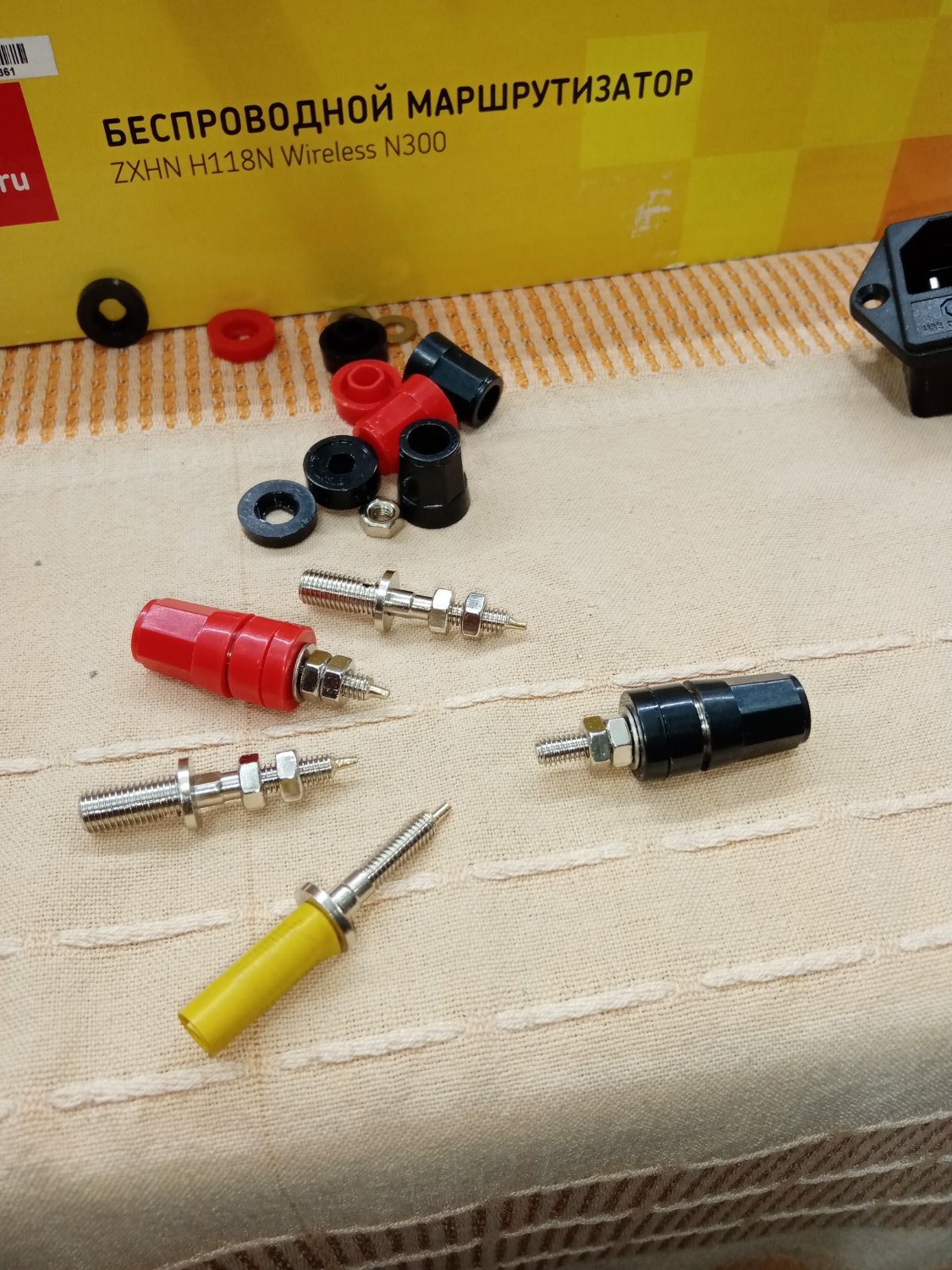

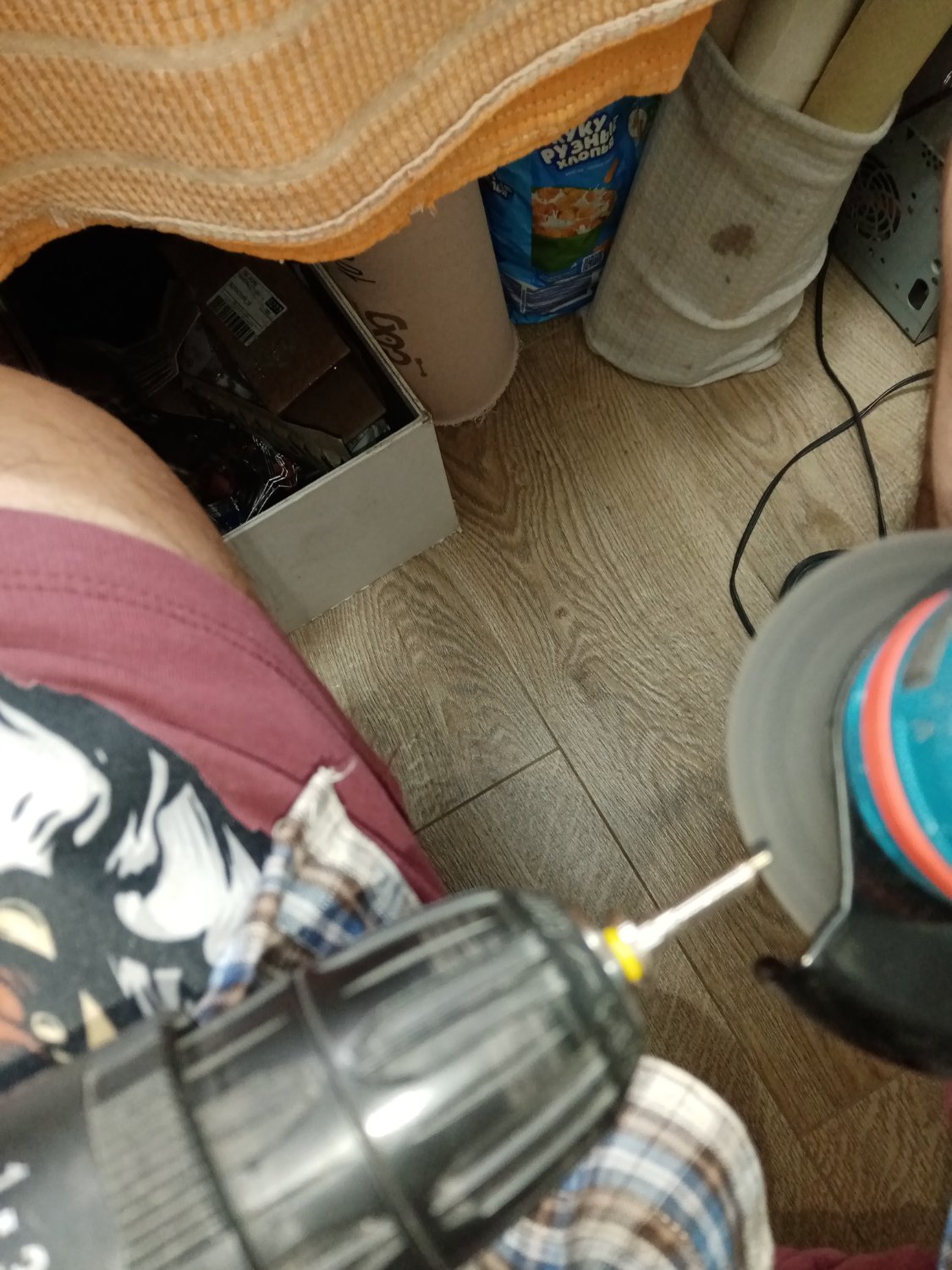

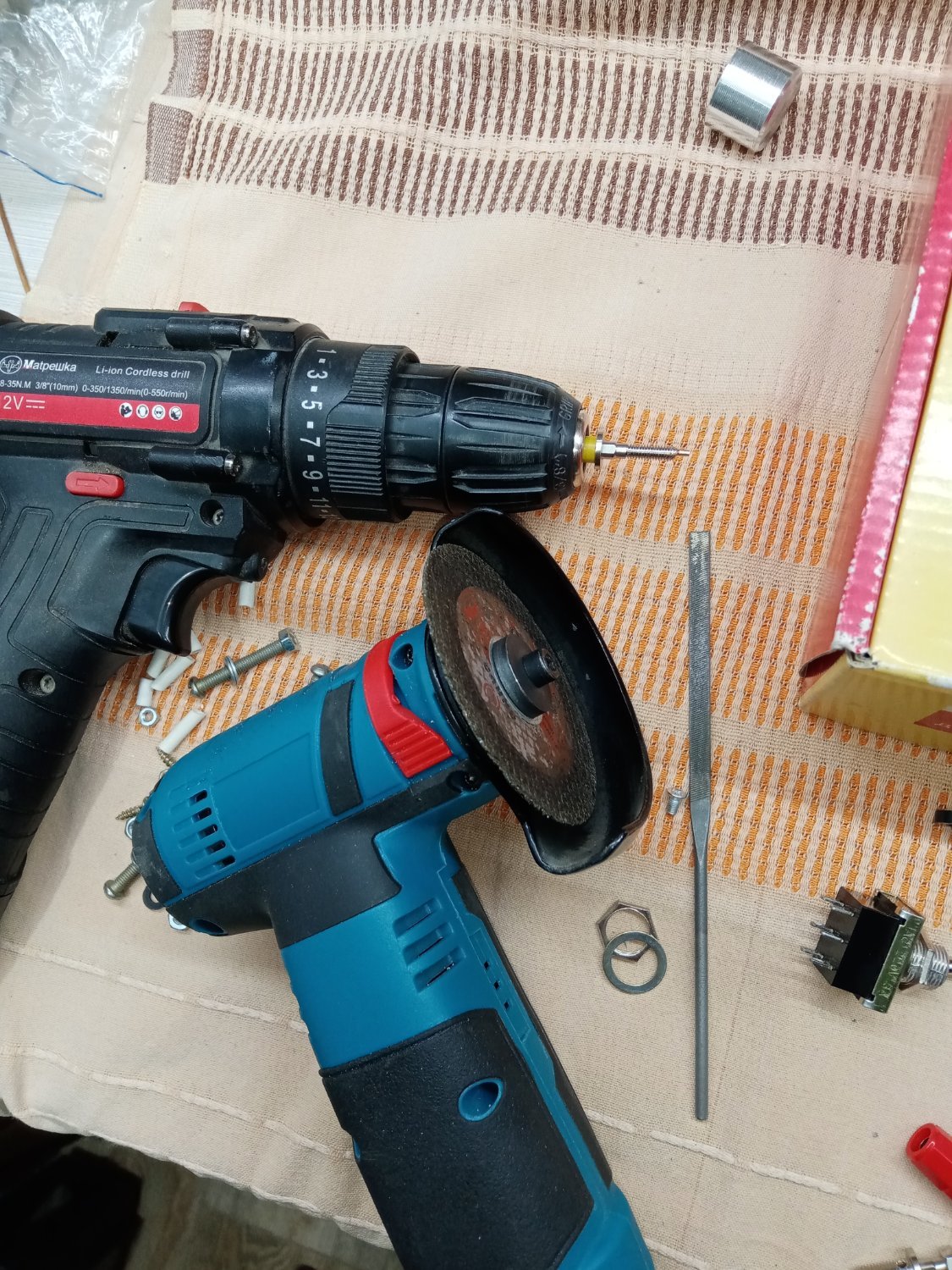

При установки терминалов возникла проблема. Видимо они должны бали комплектоваться лепестками для припайки провода (для этого две гайки), но их не было. С помощью шуруповерта и мини болгарки, вращая их одновременно,  сточил с торца 4-5 мм, уменьшив диаметр под пайку. Чтобы не попортить резьбу, обмотал её

в два слоя желтой изолентой (не синей :smile-11:) .

IMG_20251011_193929.thumb.jpg.3fe80217cd8c88655551c760a0625c21.jpg  IMG_20251011_193739.thumb.jpg.4f2e6695f3624bf08a27d43d9acb78e8.jpg  IMG_20251011_193525.thumb.jpg.8578f79abb4e2b69ac5cd4718babfac6.jpg





  • Like (+1) 2
Posted

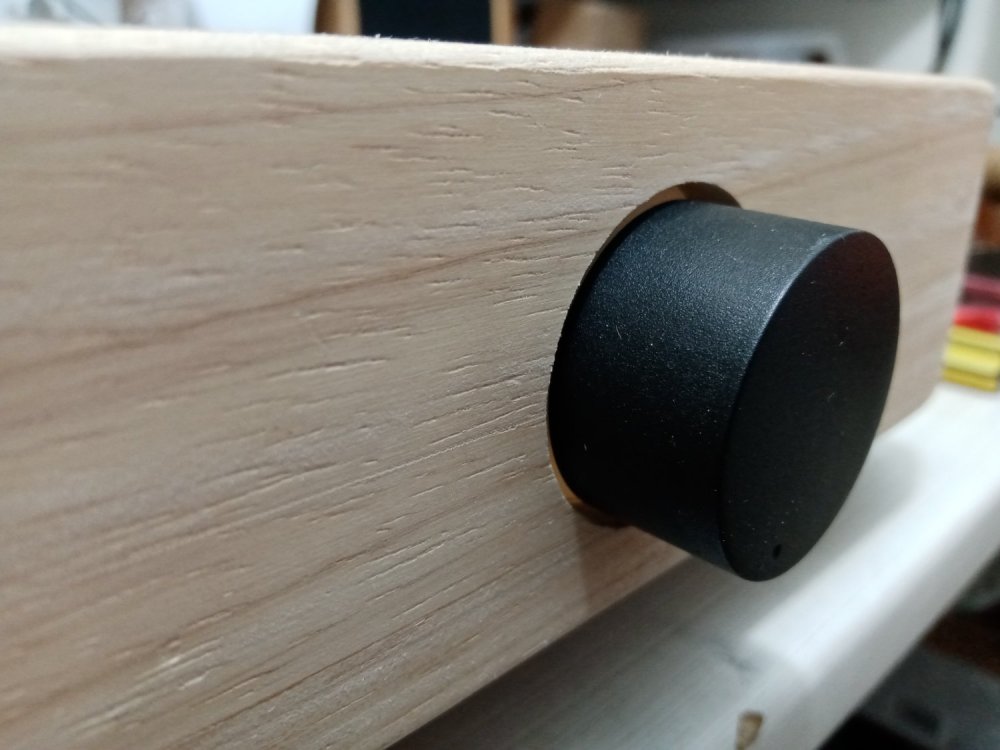

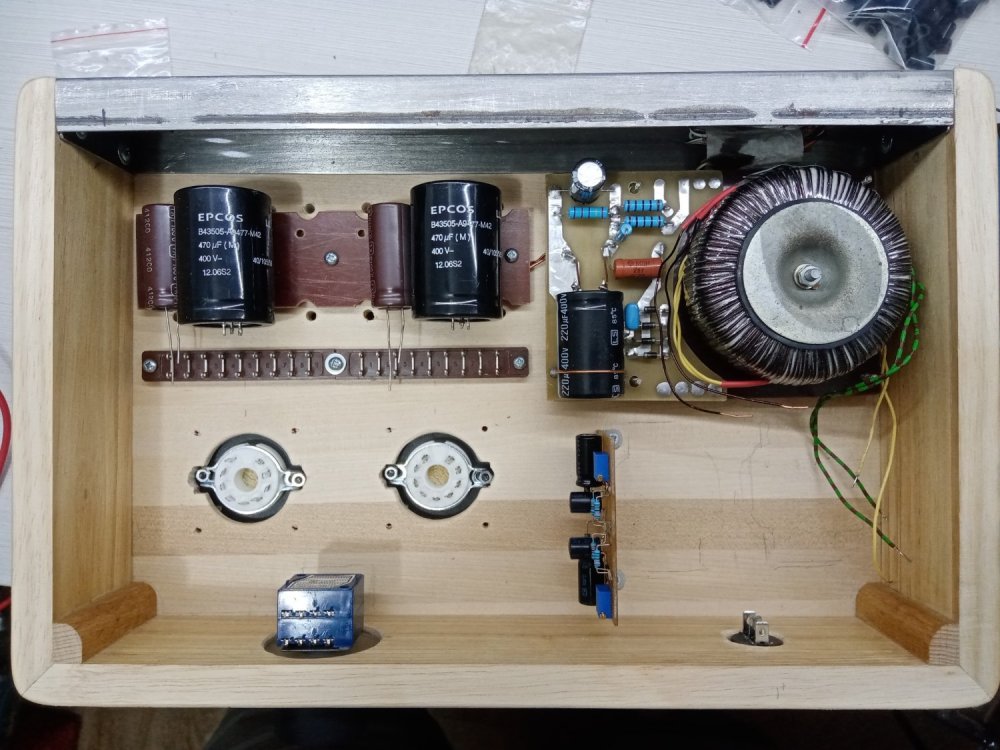

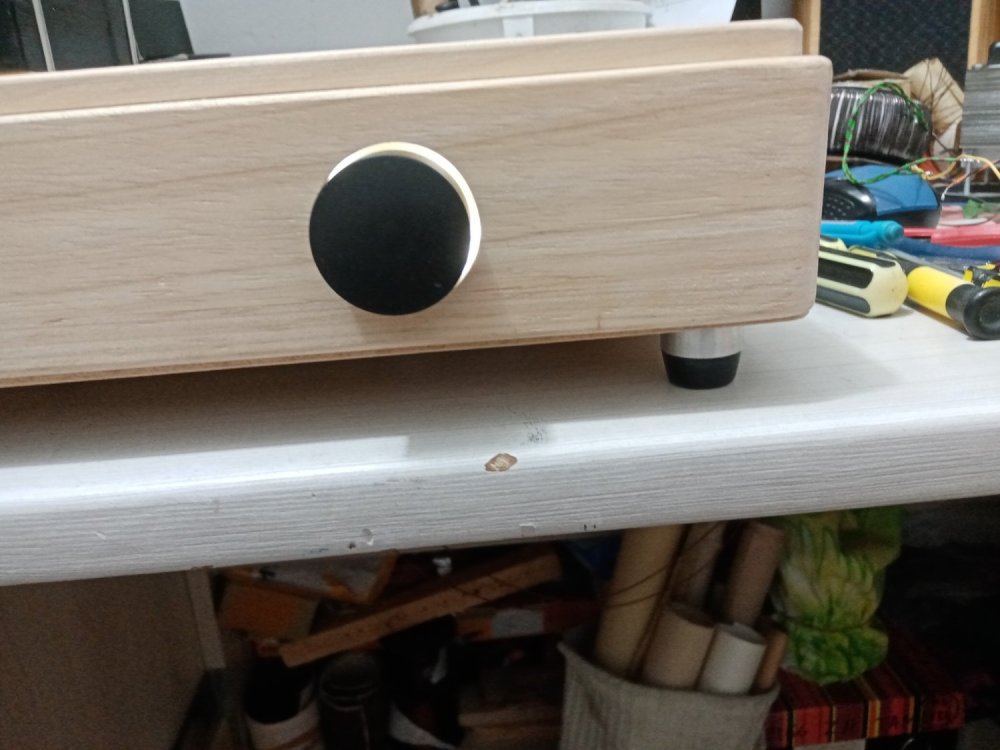

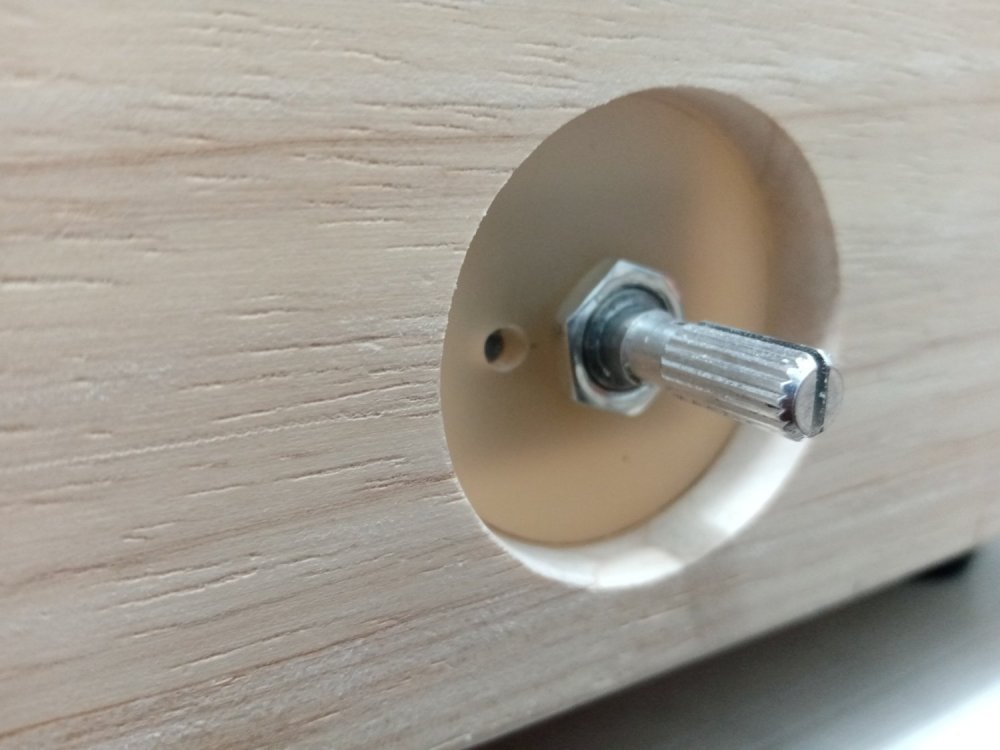

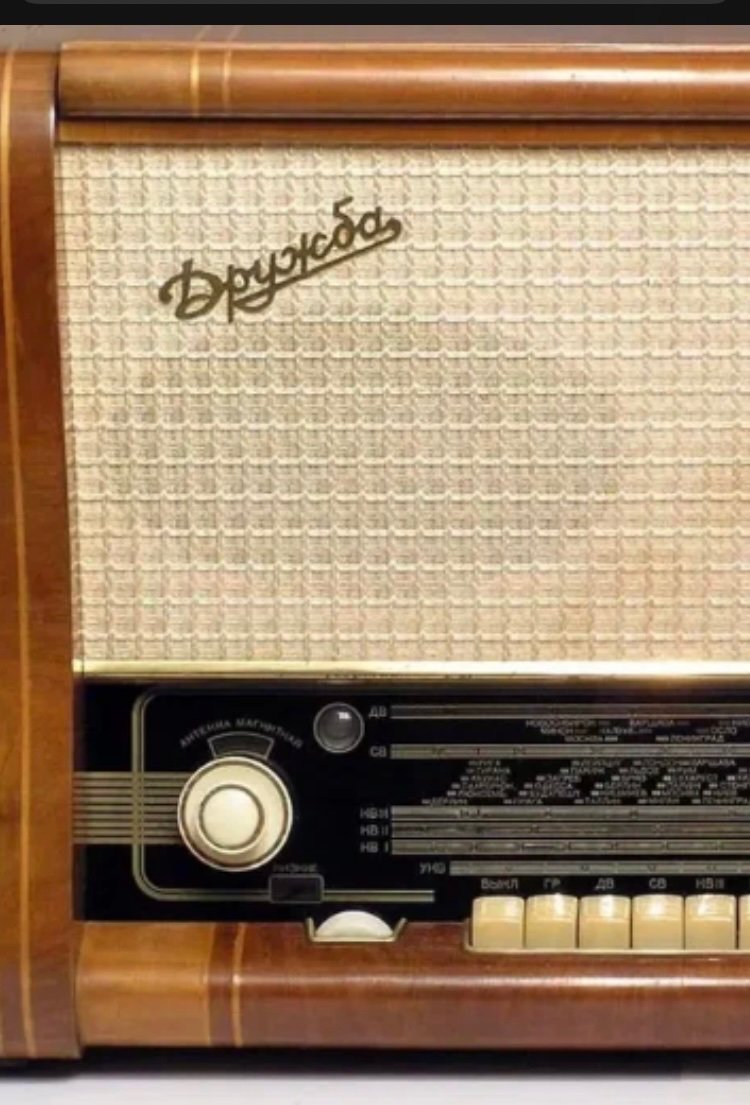

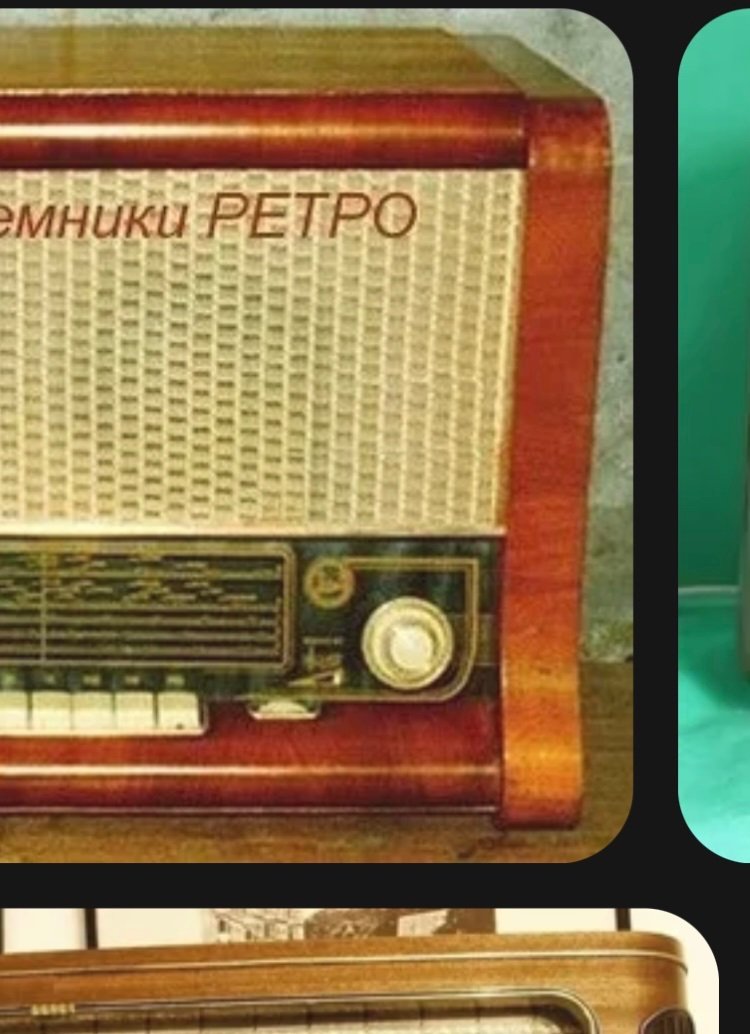

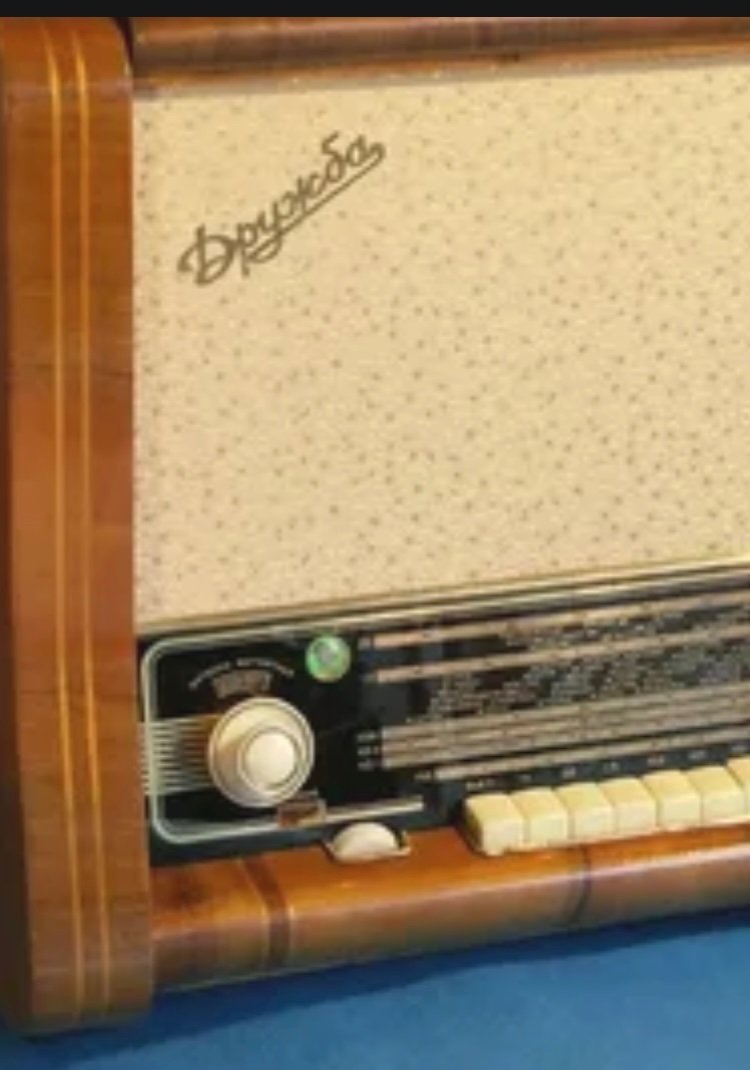

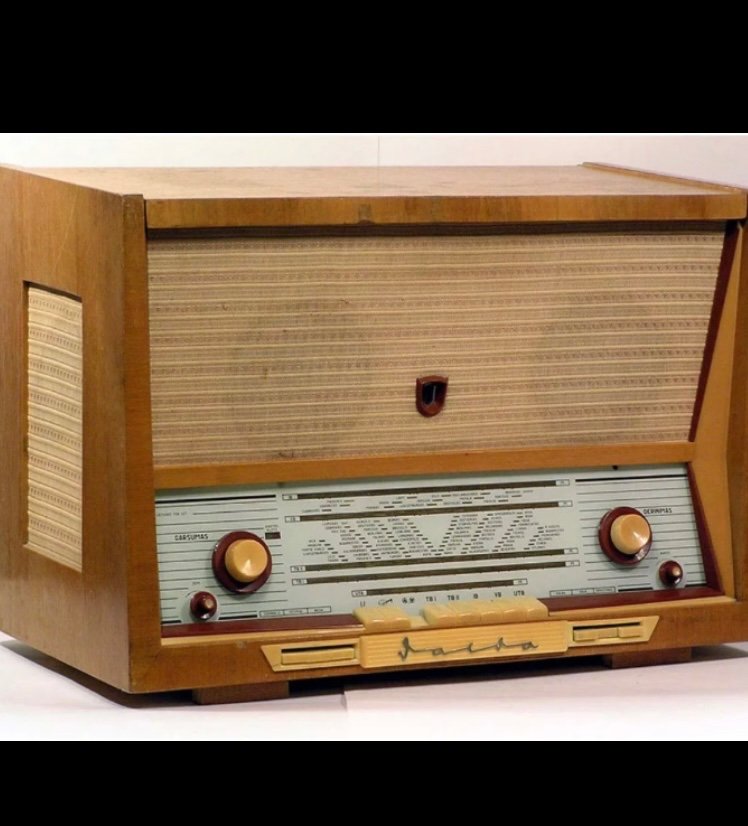

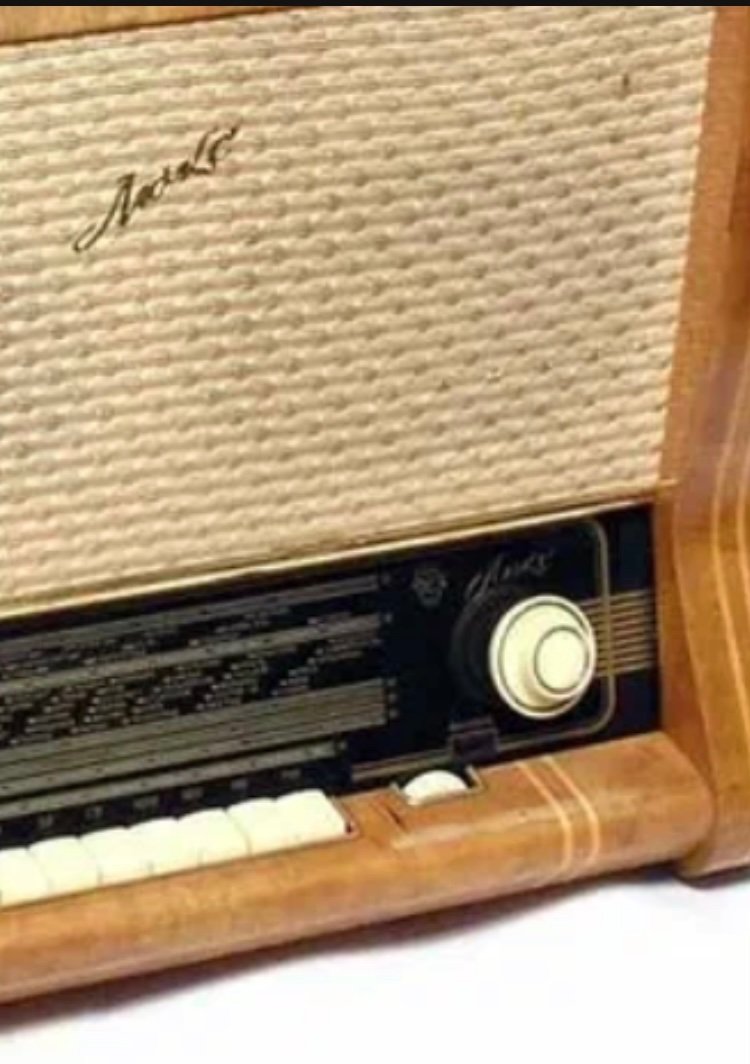

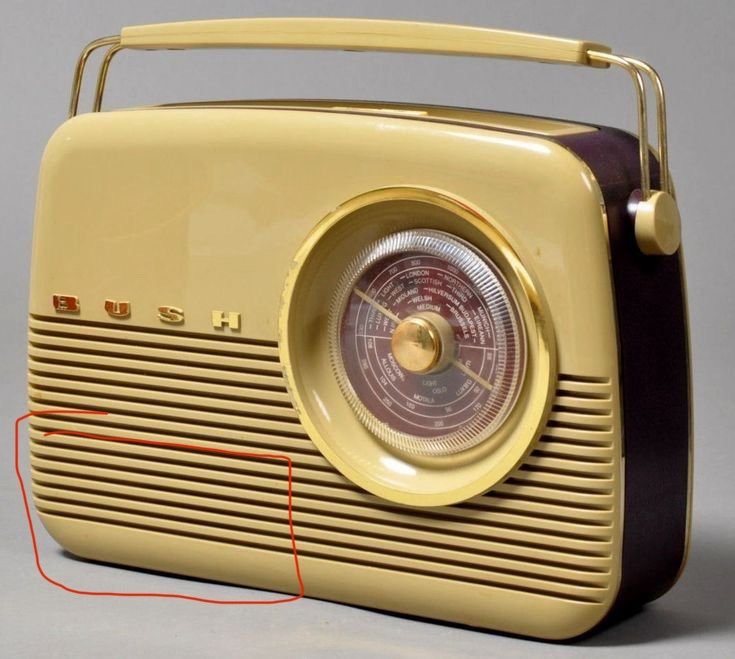

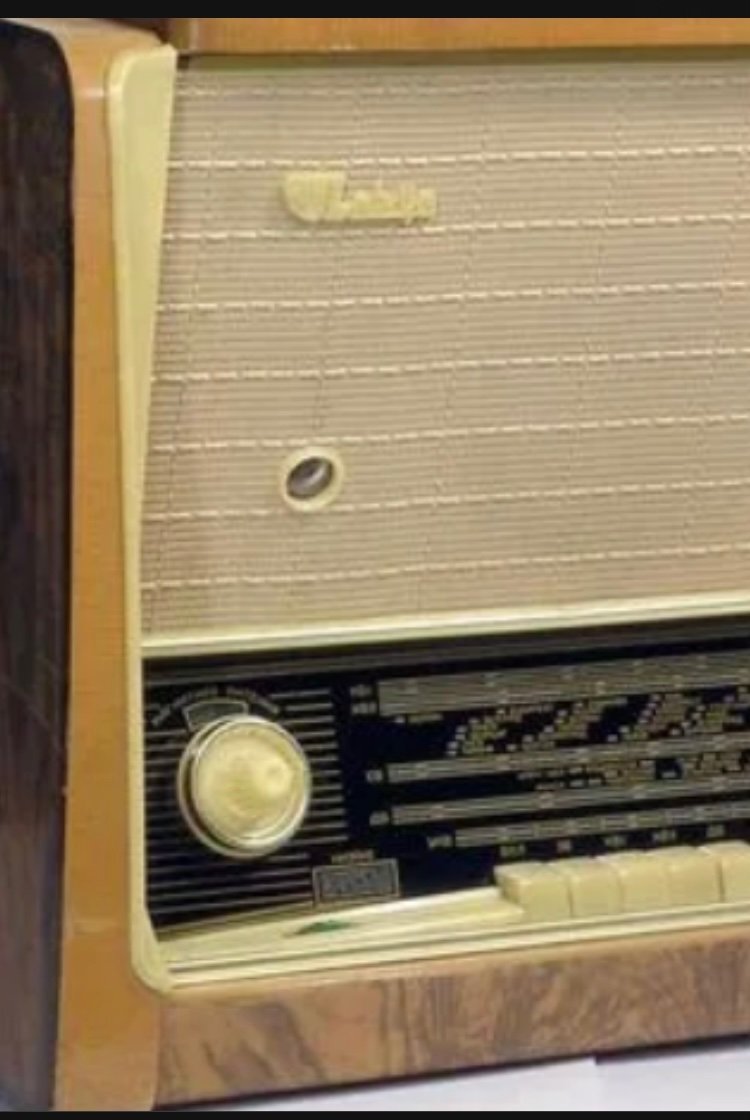

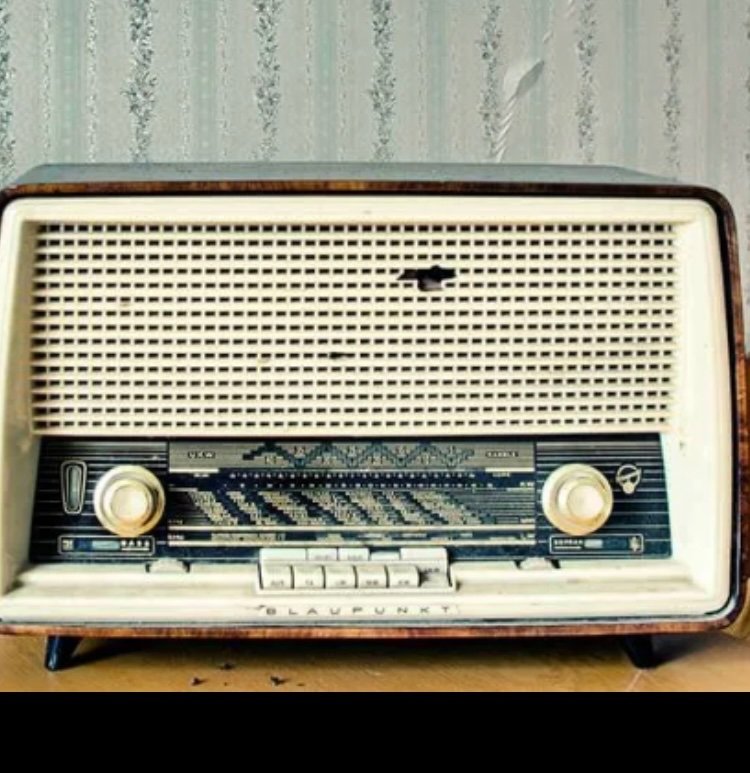

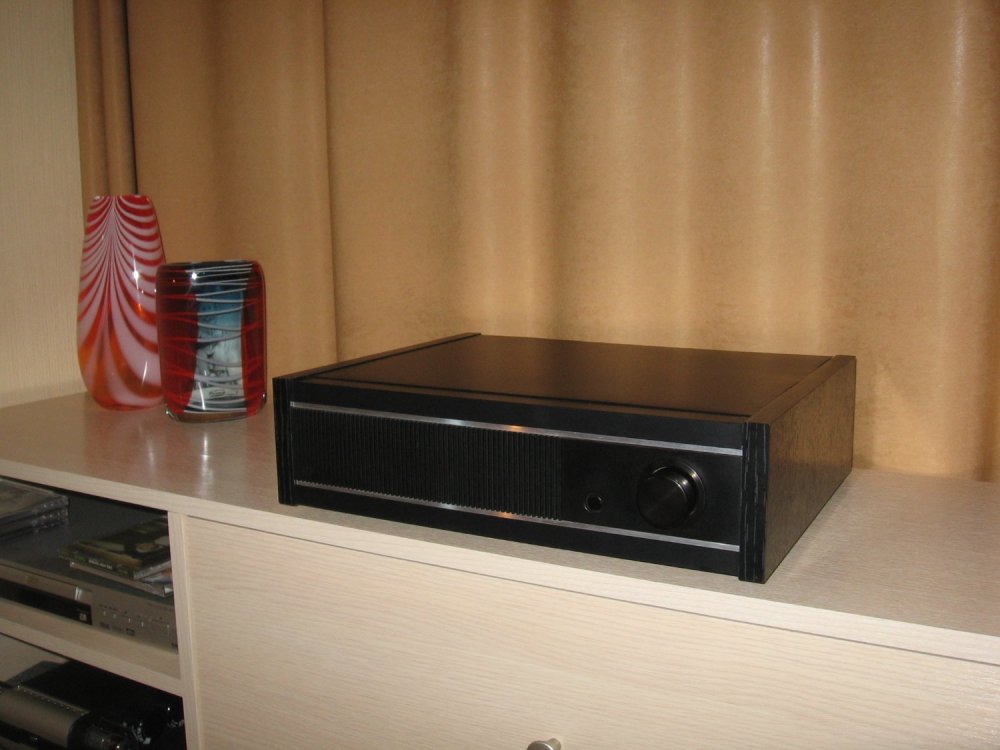

Сакта в детстве дома была , глядя на Ваш проект осталось чувство нехватки чего-то. Немного голо .Возможно аналога декоративной полоски решетки на  колпаках . Отверстия не нужны.



Posted

Тоже думаю,что слишком много светлого. Мысль была сделать по несколько горизонтальных  пропилов в колпаках, но побоялся испортить, а запасных нет. Вы подали хорошую идею про накладку. Попробую накладку на пустое место на панели. Есть решетки от старых телеков, как раз с продольными полосками. Кроме "слоновой кости" еще есть элементы алюминия. Вот в цвете алюминия чего добавить.

Posted

В алюминиевой ручке сделать вставку спереди из пластика слоновой кости. Еще бы перекрасить сам алюминий . Или просто одеть ручку от старого приемника.

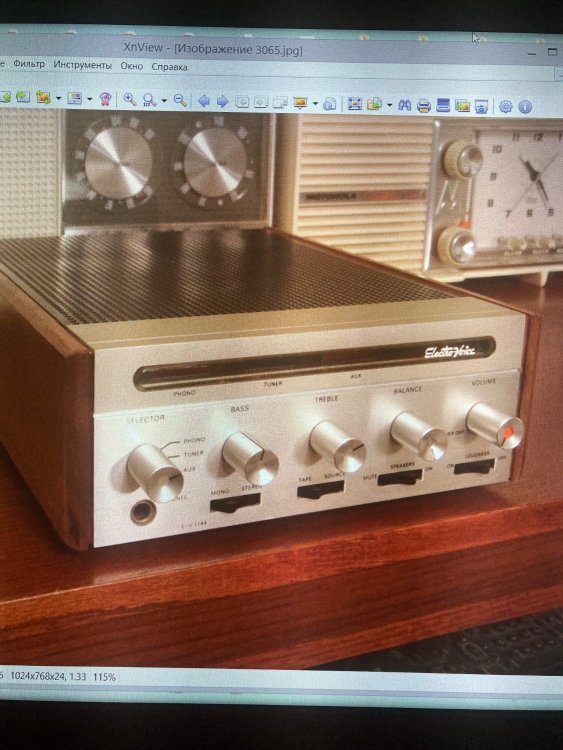

Сейчас можно в редакторе фото примерить самые разные , нарезав из других фото. Как и решетки.

Posted

‎Приятный цвет и отличная сочетаемость с деревом.  Ручка и ноги. . .  до идеала их бы в оранжевый, серый или хаки. Что-нибудь из Ivory color combination.

Posted

С дизайном позже, может и ничего трогать на буду. Можно и попортить в желании сделать лучше. Да и делаю из подручных средств. Ну где взять правильную ручку громкости нужного размера и чтобы на вал резистора подходила?

Posted

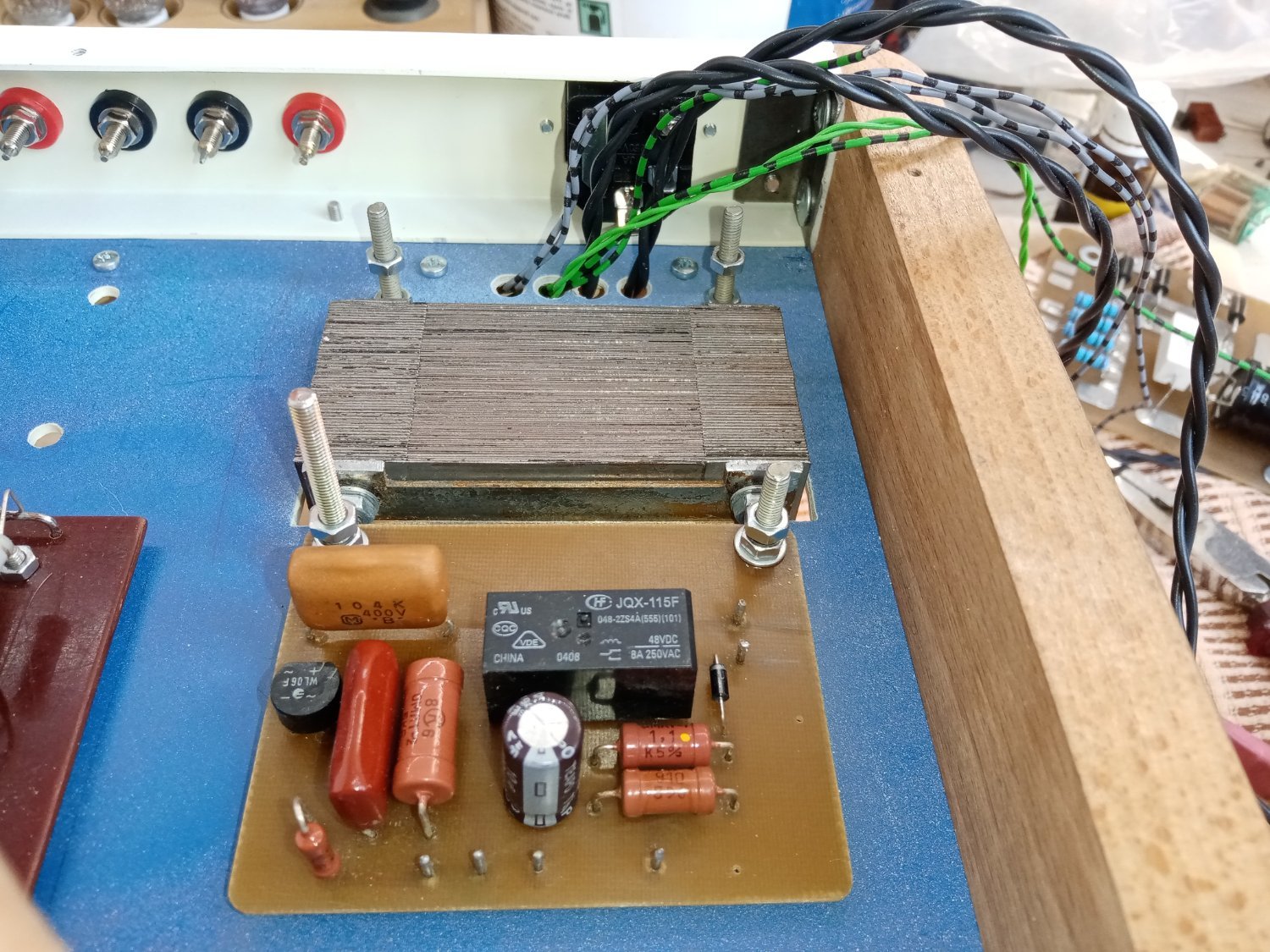

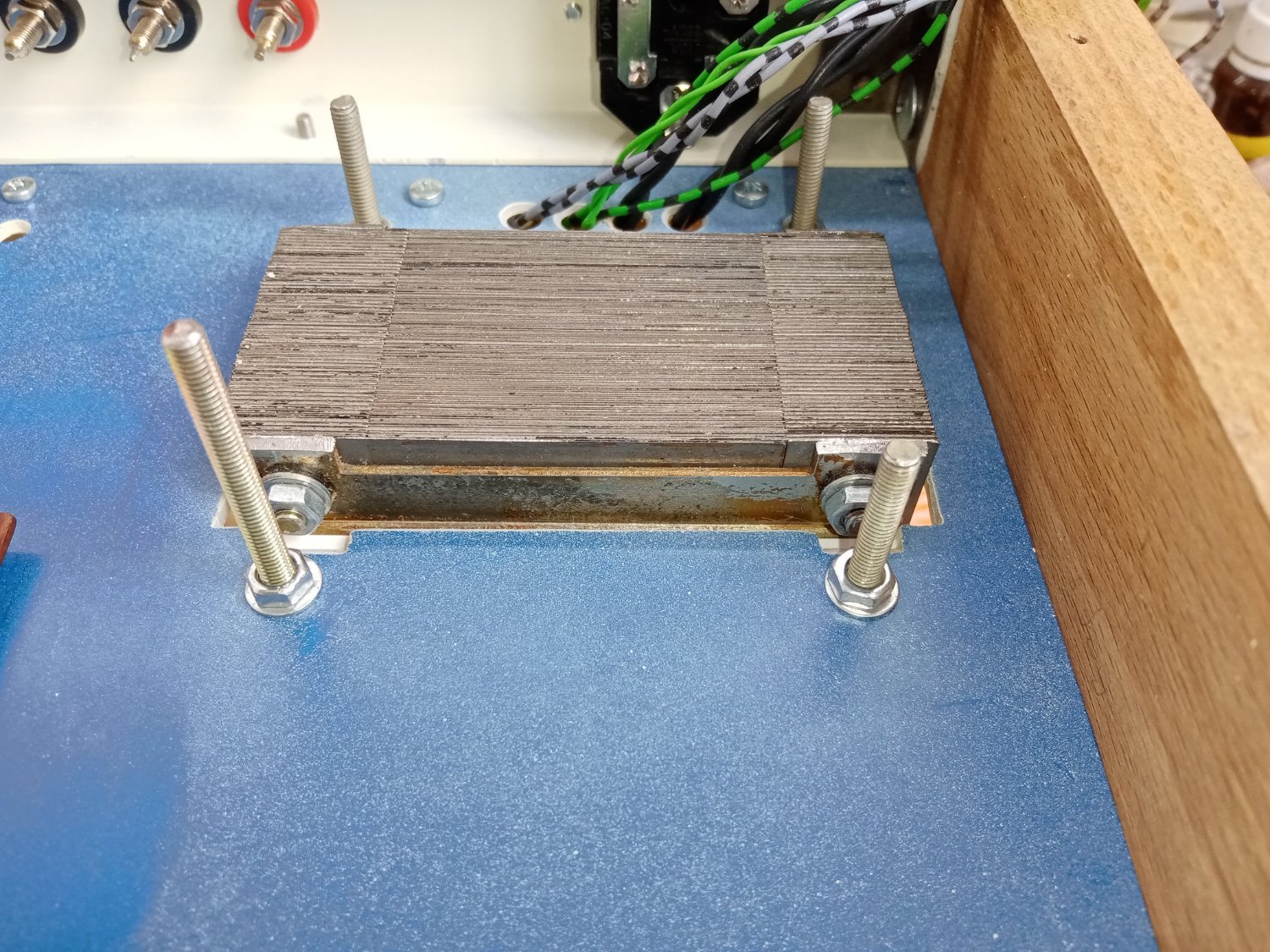

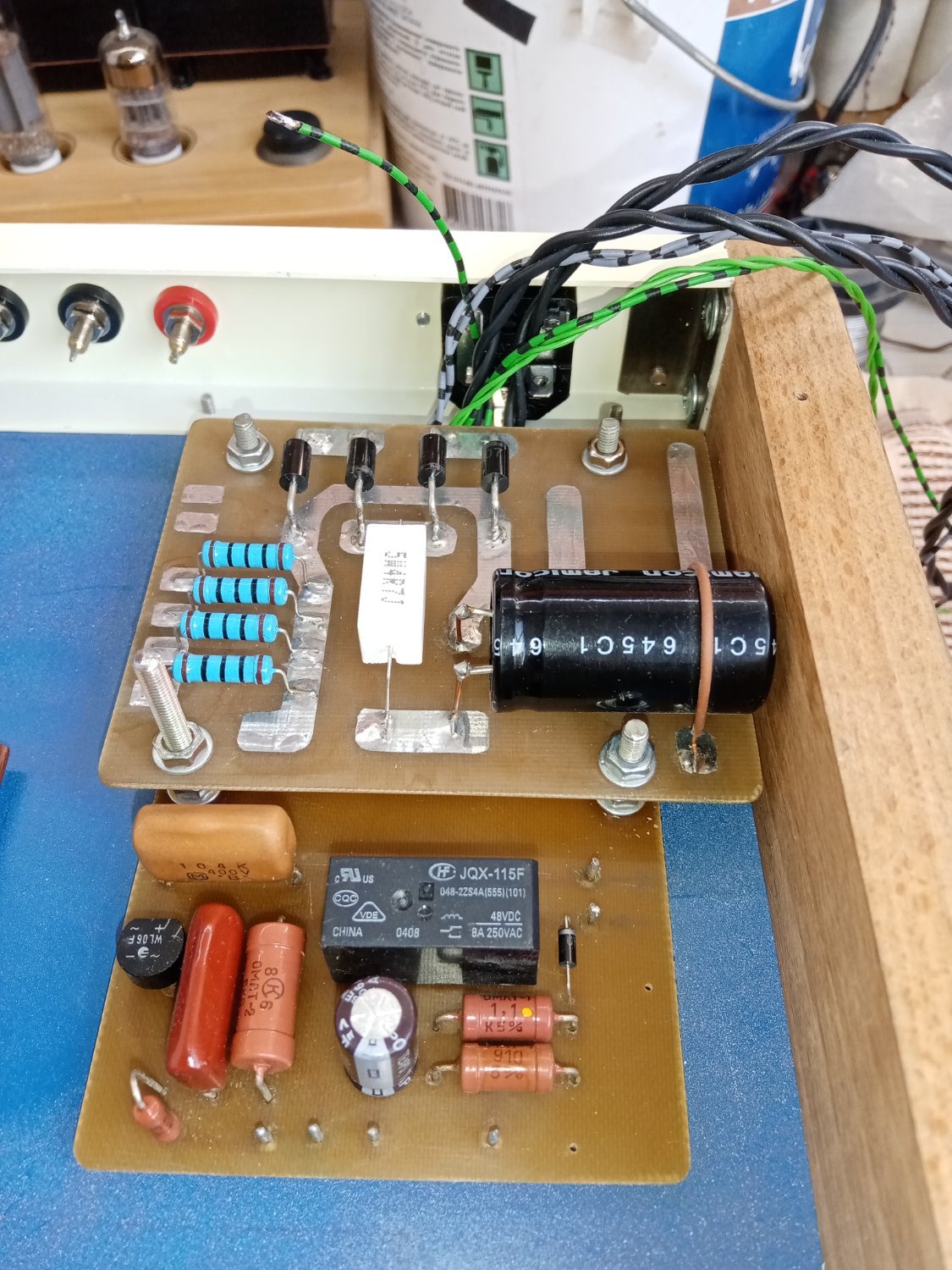

Закрепил силовой трансформатор. Винты м4 взял по длиннее. На эти же винты закрепил плату сетевого реле.На них же плату выпрямителя анодного. При таком подходе не нужно дополнительных креплений, а соответственно на панели не нужно лишних отверстий, шляпок винтов.

Один винт по длине точно по размеру глубины корпуса. Его цель передать частично нагрузку от массы трансформаторов с верхней панели на нижнюю крышку для уменьшения прогиба верхней. Нижняя крышка такой же прочности как и верхняя панель.

IMG_20251012_135859.thumb.jpg.7650e22a698ec1aa00b1b91cba120f92.jpg  IMG_20251012_141640.thumb.jpg.a9855cf934ac2cd00dd79b9508f4d16c.jpg  IMG_20251012_142150.thumb.jpg.b5583873cd1c4bffdb4b92d279794d17.jpg



  • Like (+1) 4
Posted

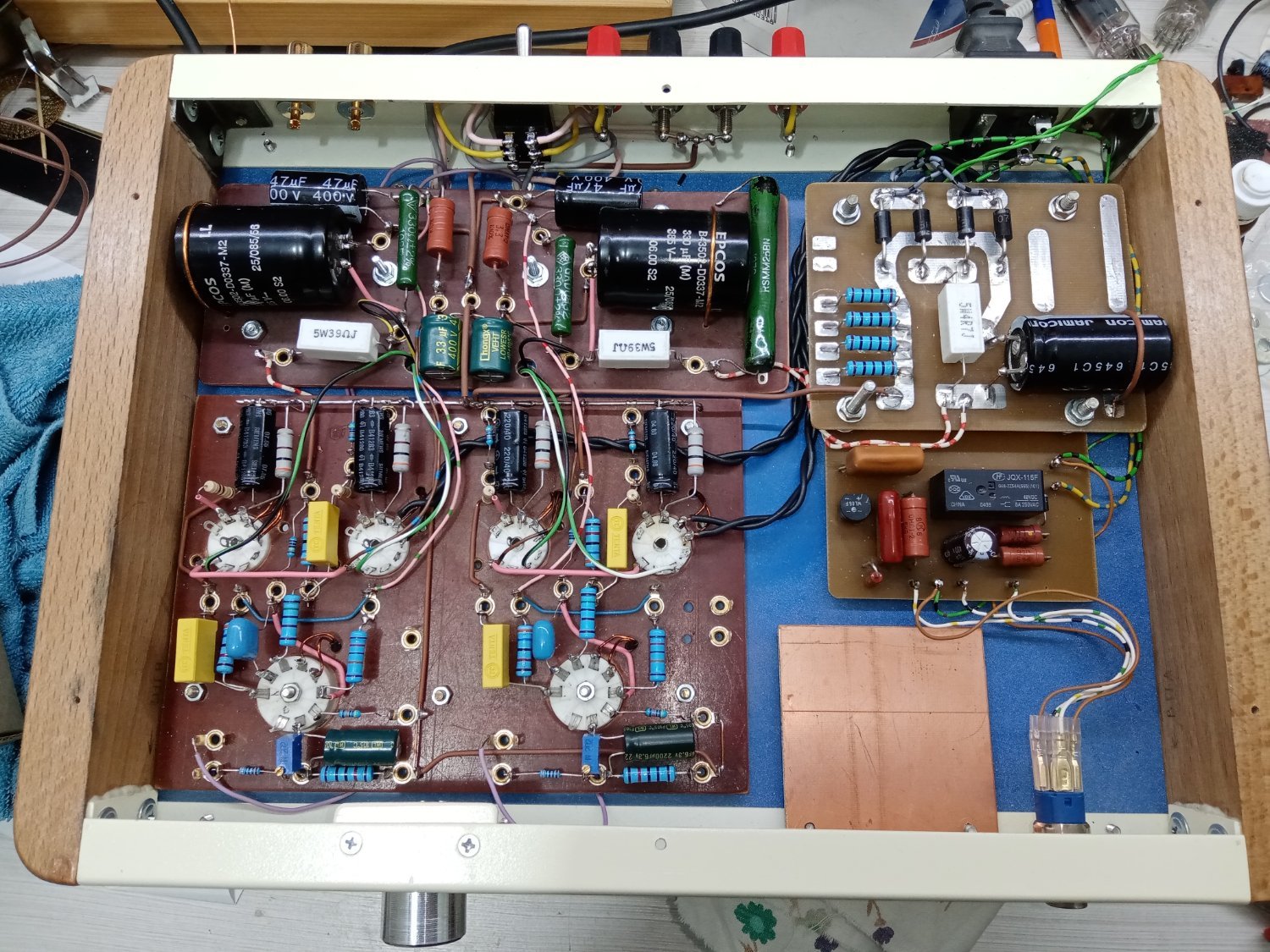

Устранив несколько мелких косяков сделал монтаж. Можно приступать к наладке.


  • Like (+1) 9
  • Smile 1
Posted

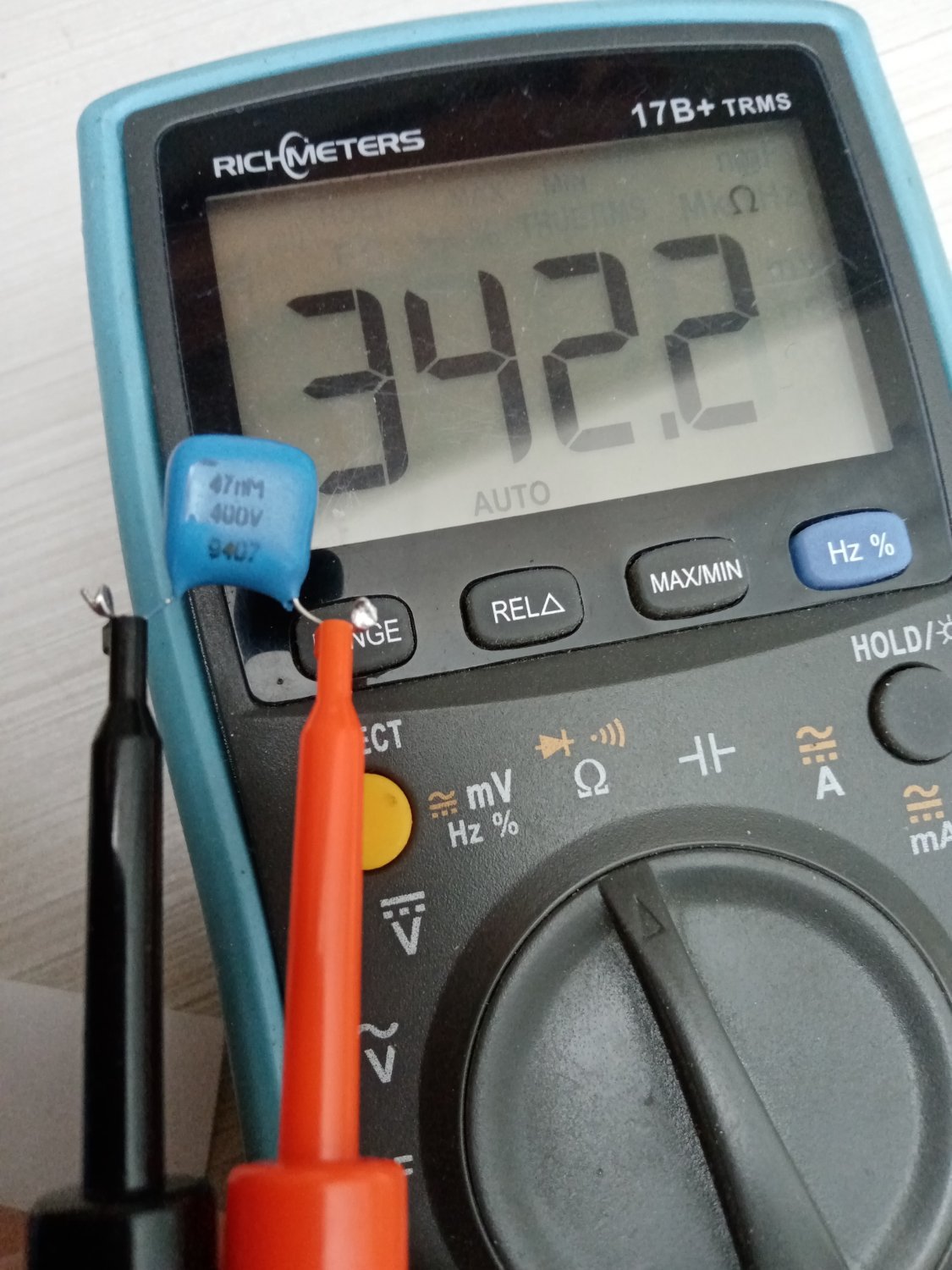

Начался процесс наладки и сразу засада! Сколько нервов попортил! Первый раз в жизни попался плёночный с таким дефектом.


Posted
В 17.10.2025 в 04:06, KUE сказал:

Начался процесс наладки и сразу засада! Сколько нервов попортил! Первый раз в жизни попался плёночный с таким дефектом.


Наверно пробитый... 🤦

Posted
В 17.10.2025 в 00:06, KUE сказал:

Начался процесс наладки и сразу засада! Сколько нервов попортил! Первый раз в жизни попался плёночный с таким дефектом.


Так проверять нужно до того как впаяли. Деталей не так много. лучше проверить на входе, чем потом мучится, а почему не работает. Да и такого типа конденсаторы, в таком корпусе частенько нерабочие или выходят из строя при монтаже.

Posted

Обычно проверяю, а эти новые были, не паянные. Понадеялся!

Усилитель запустил. Фона нет. На выходе 10Вт до ограничения. Далше тчательная настройка.

  • Like (+1) 2
