Постройка компактного лампового усилителя от А до Я.

KUE · July 27

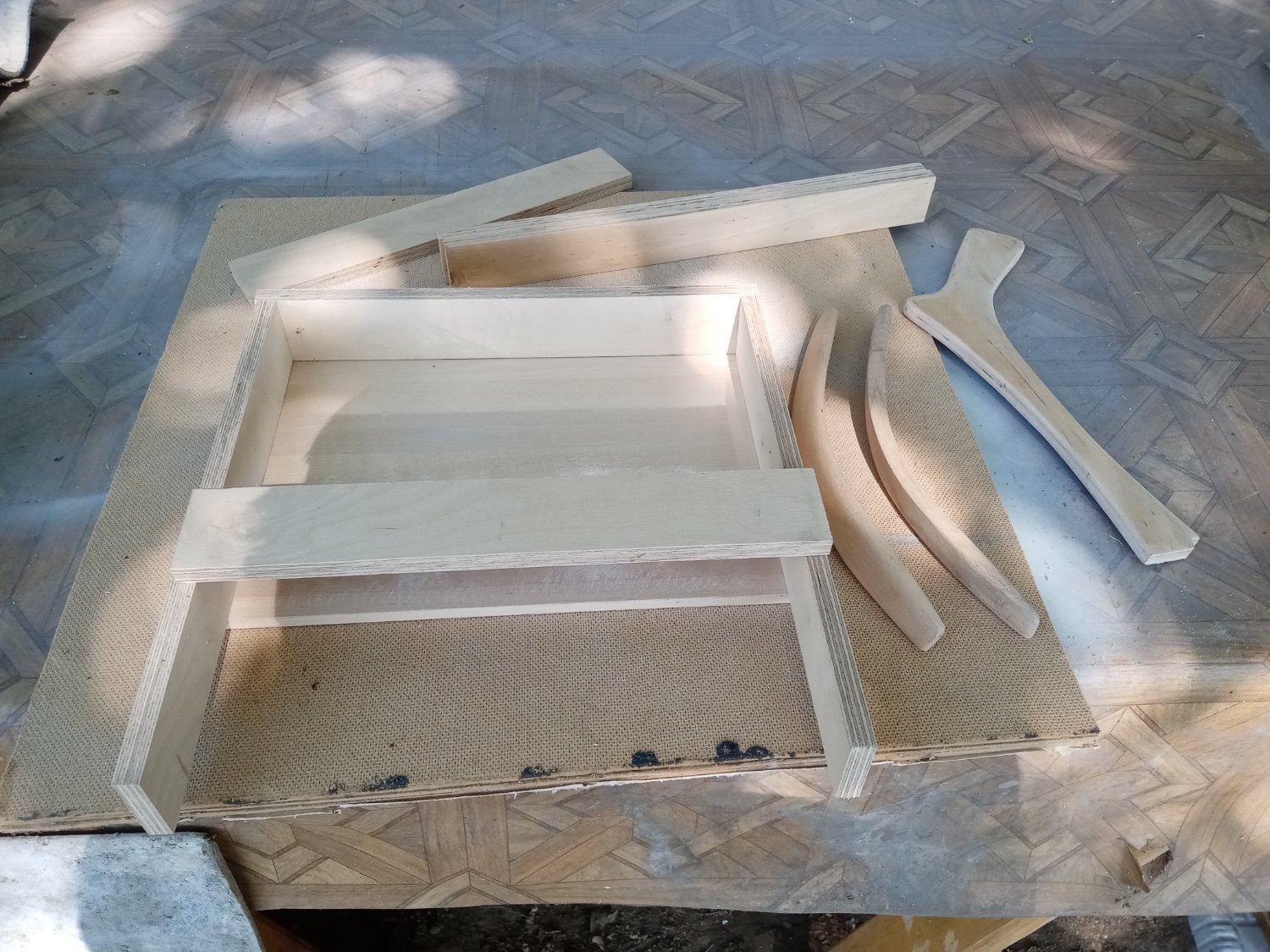

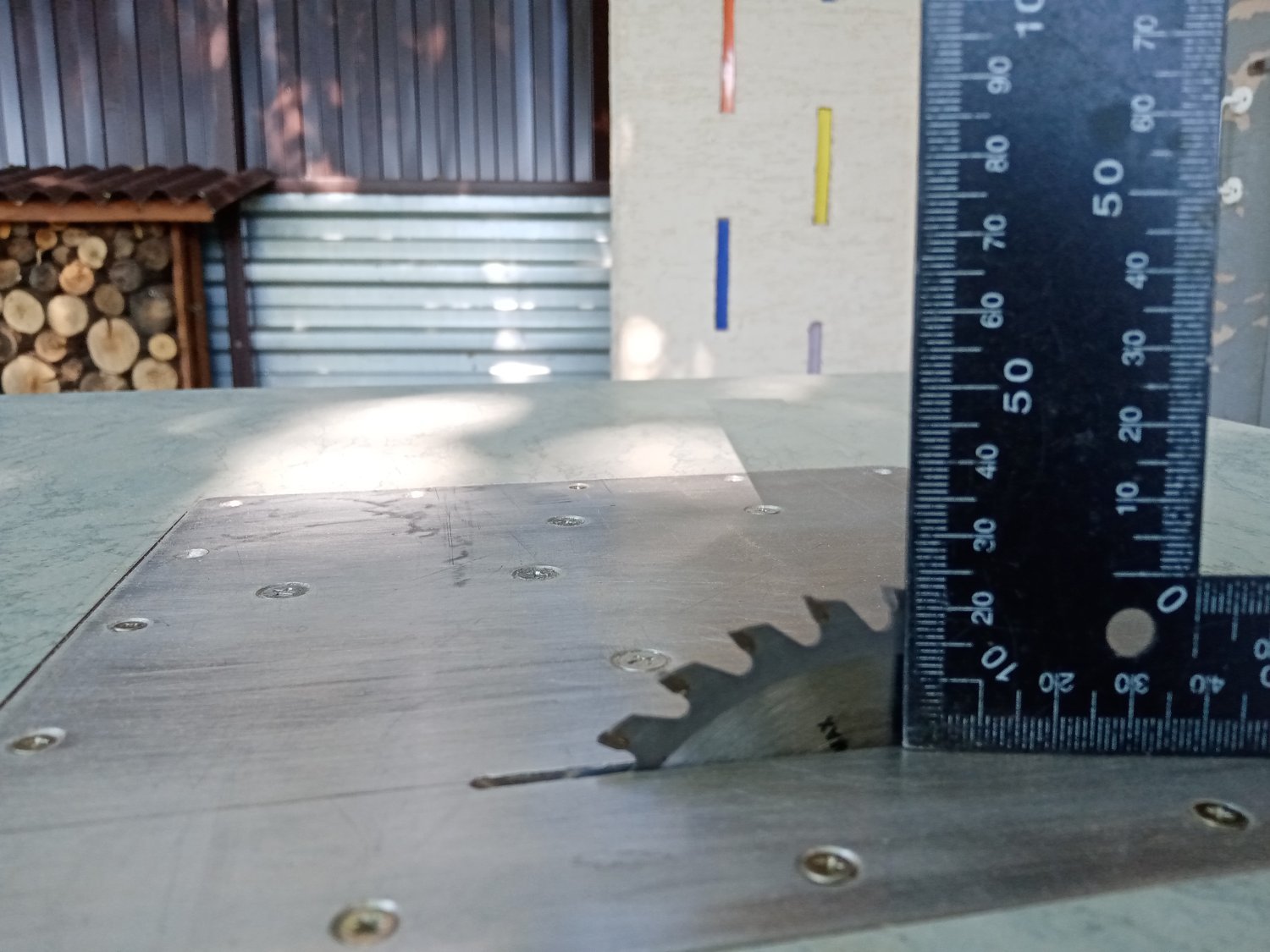

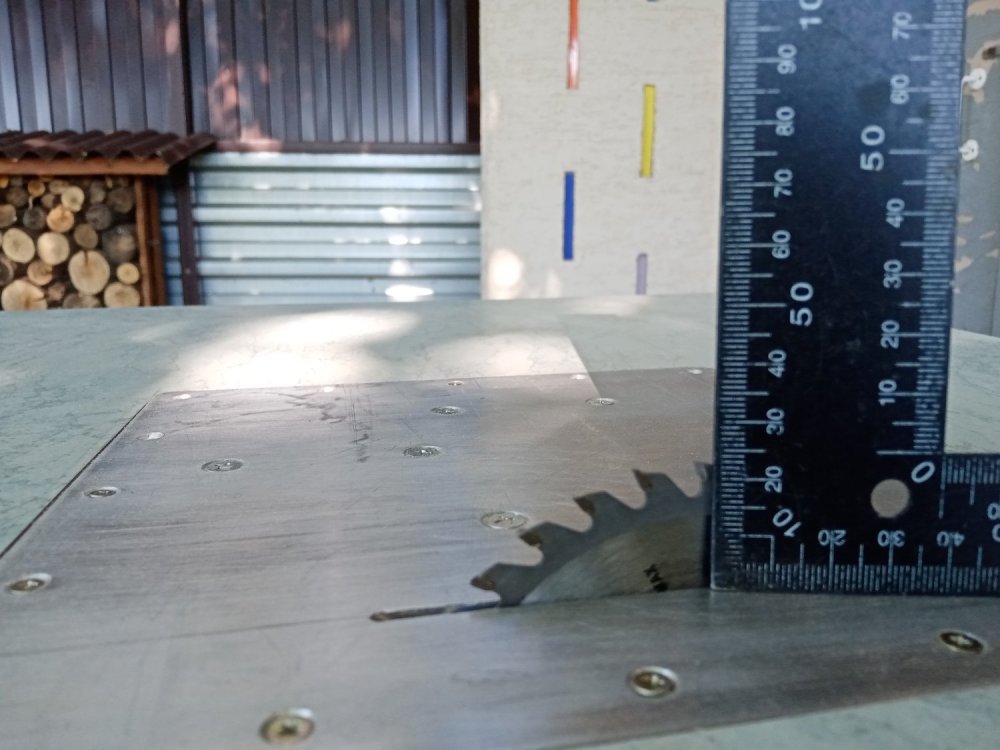

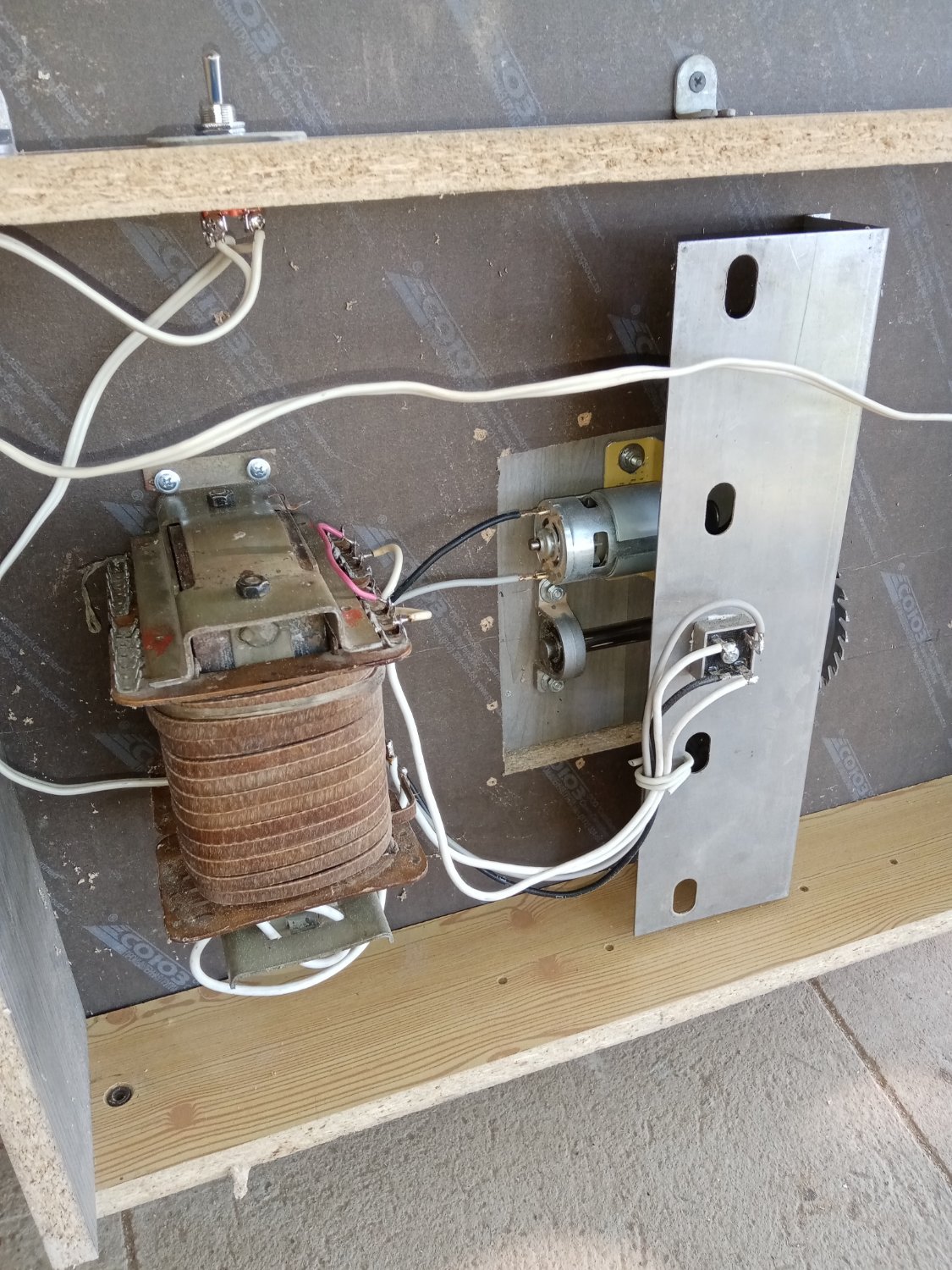

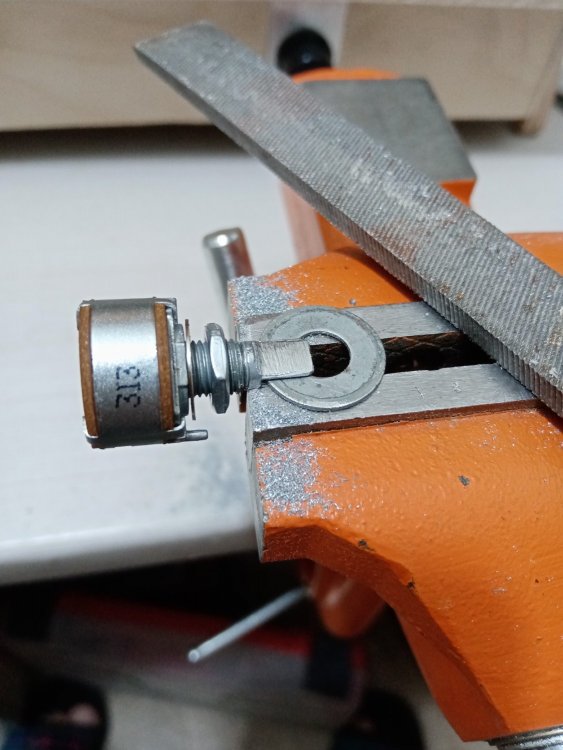

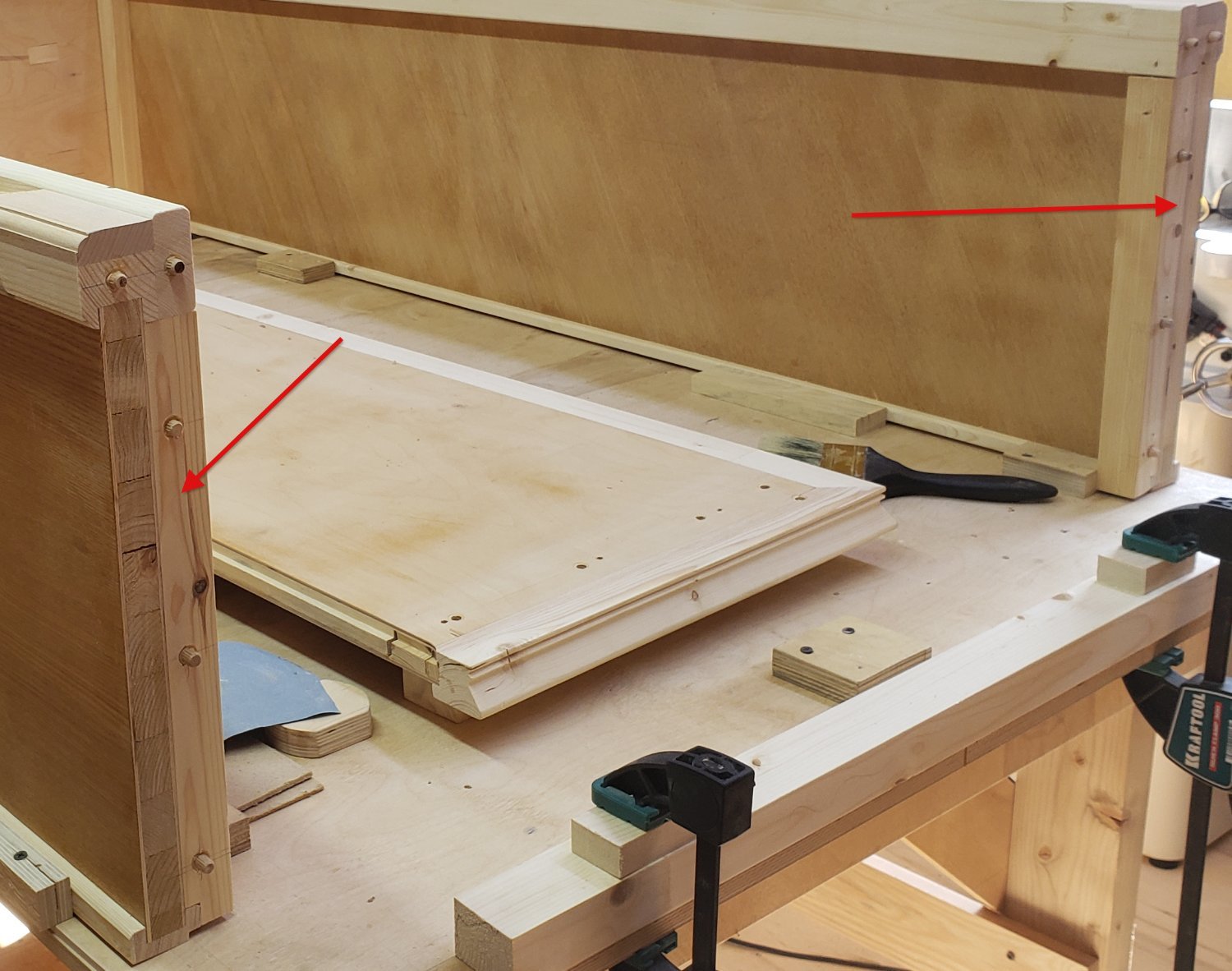

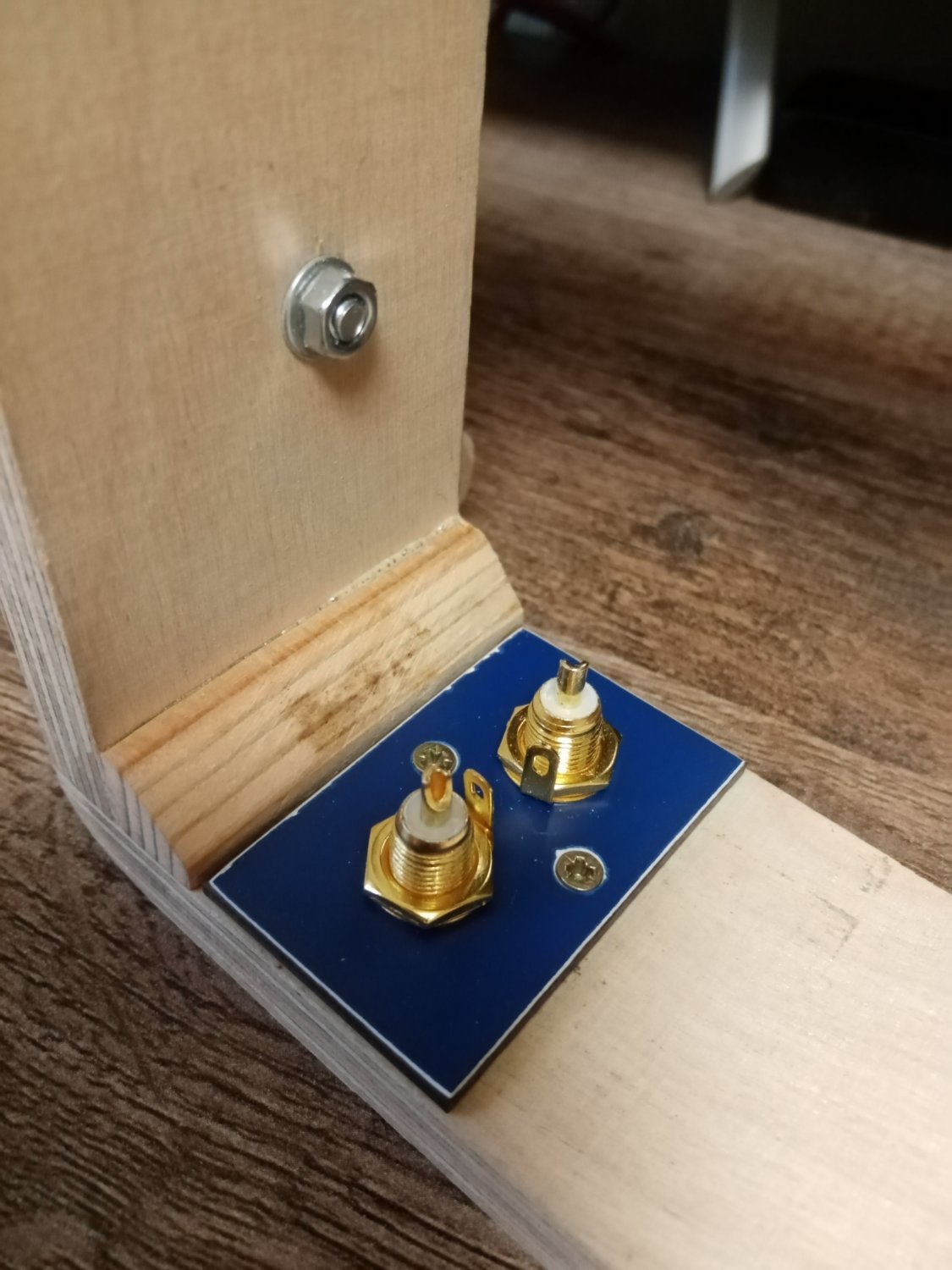

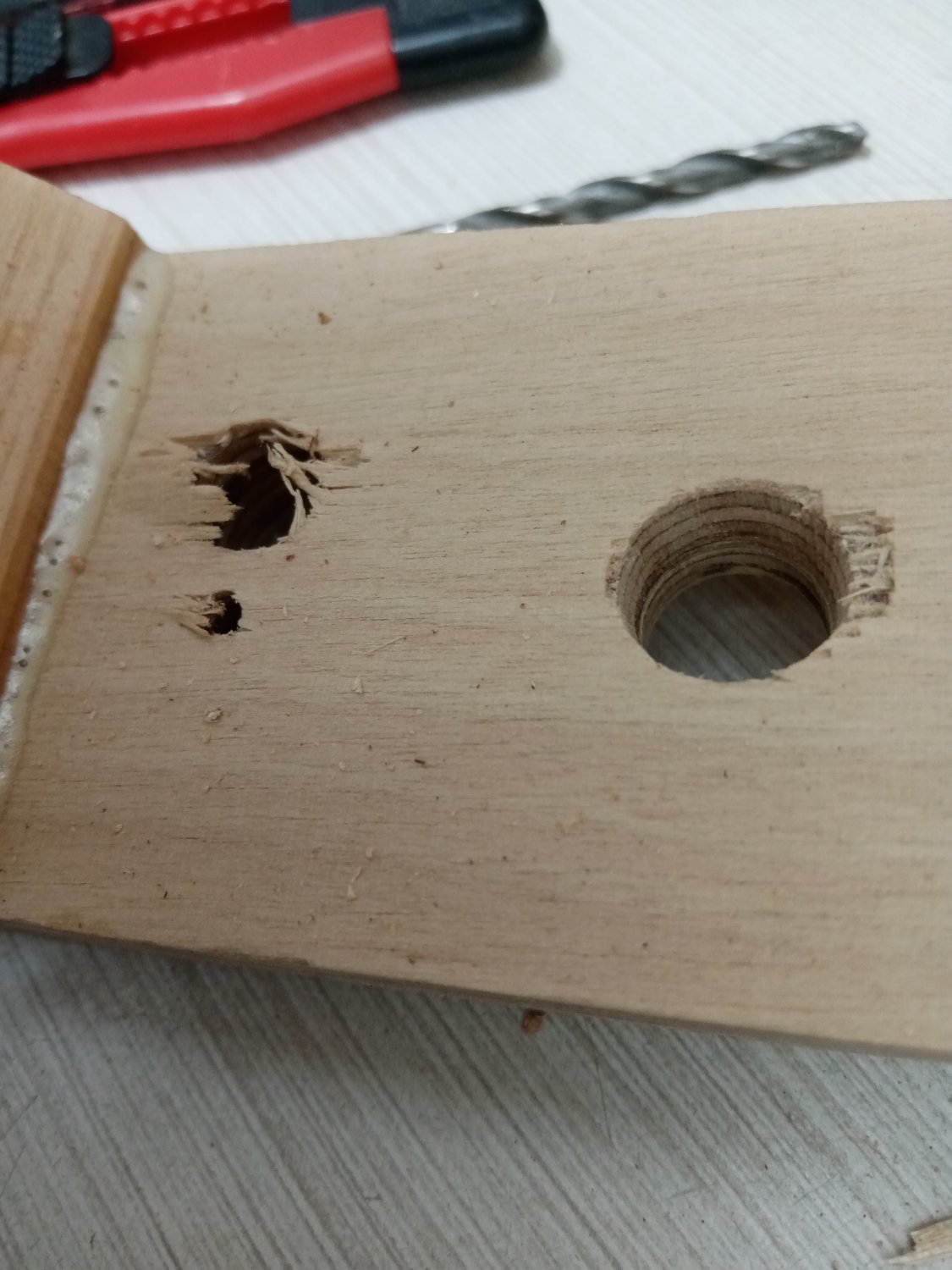

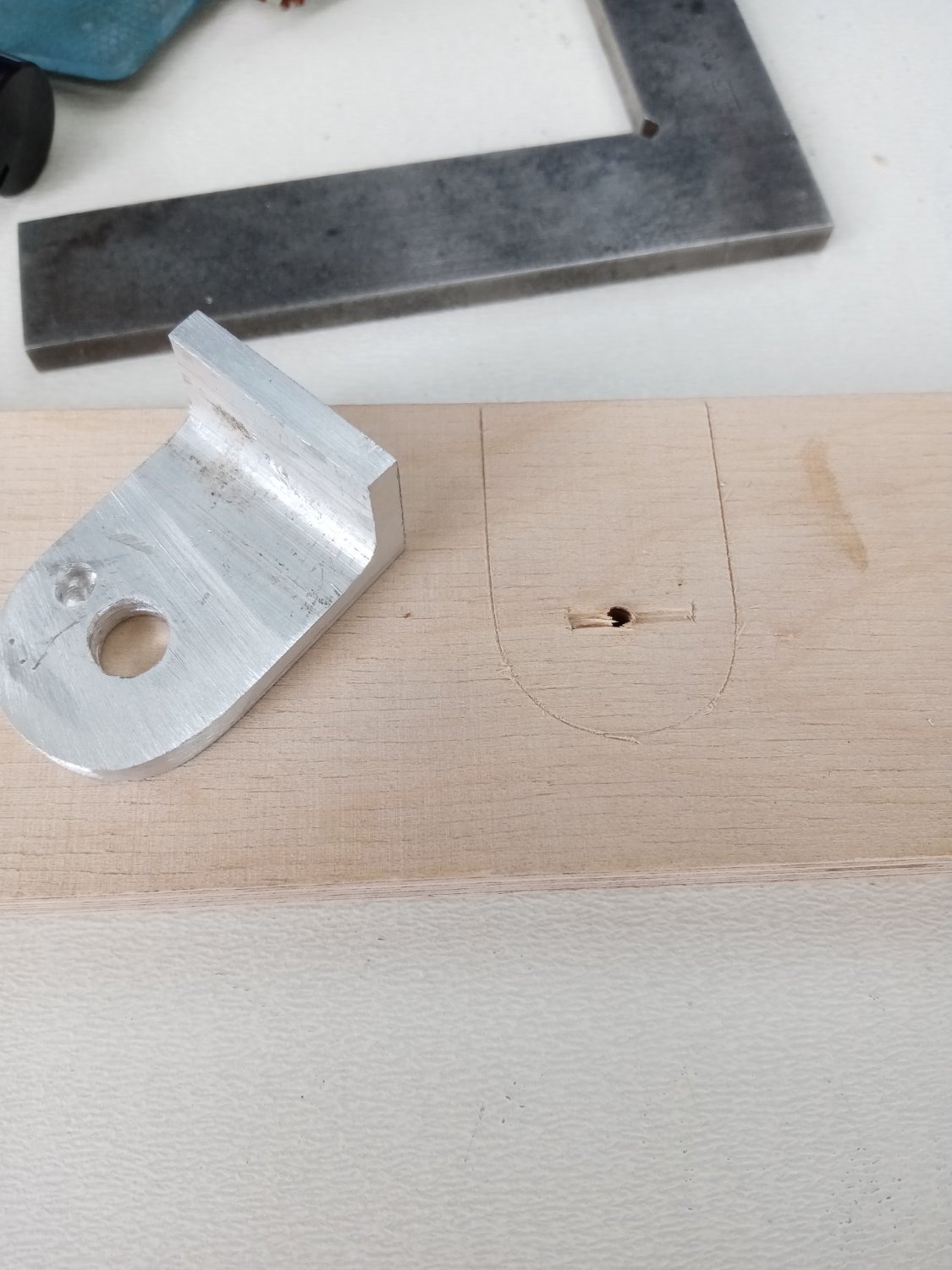

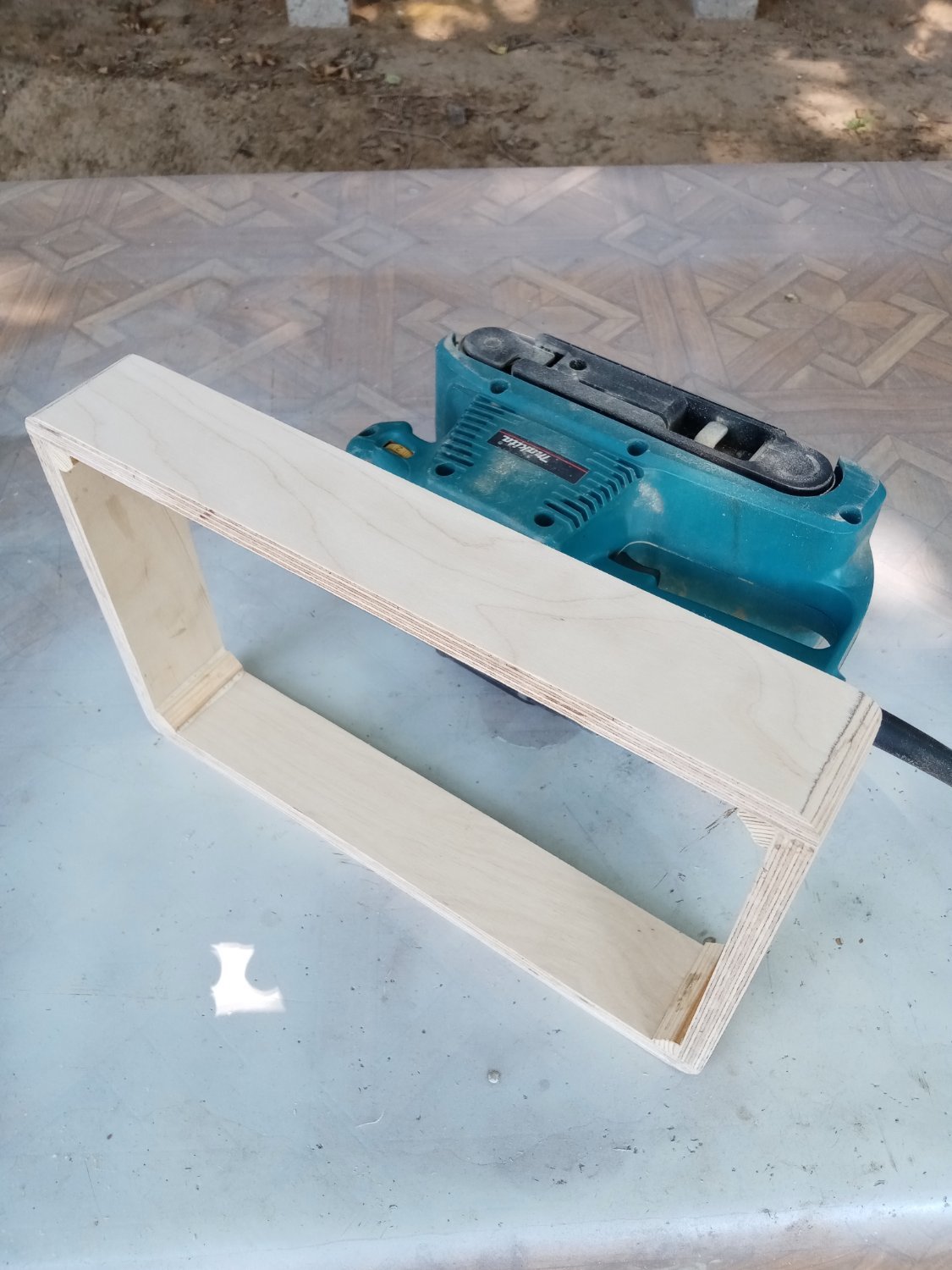

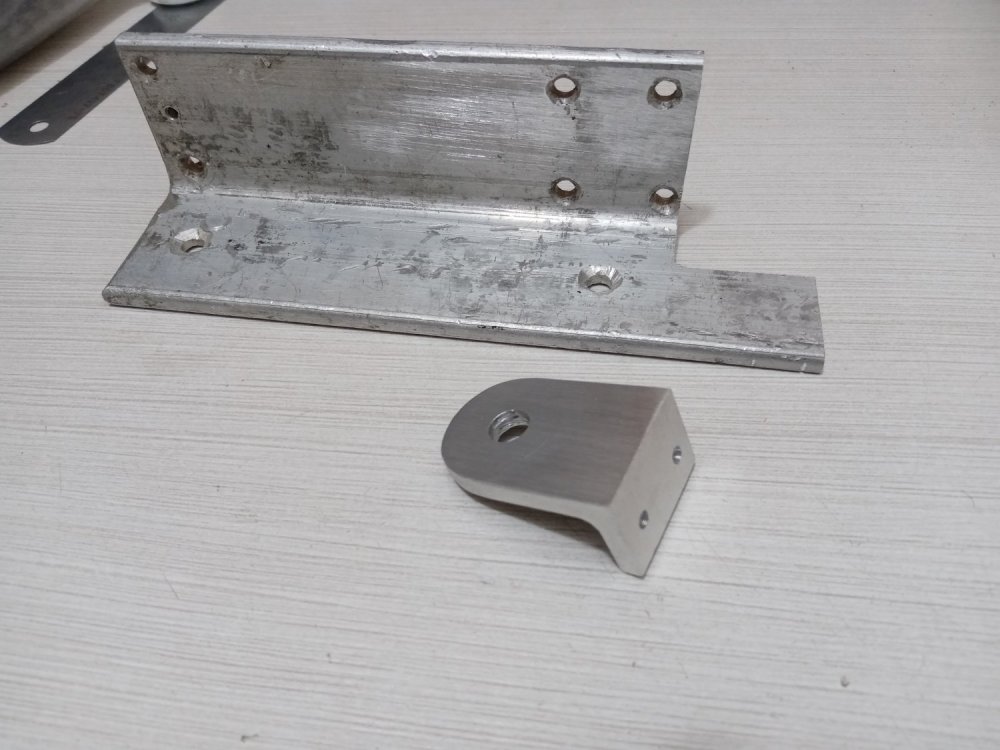

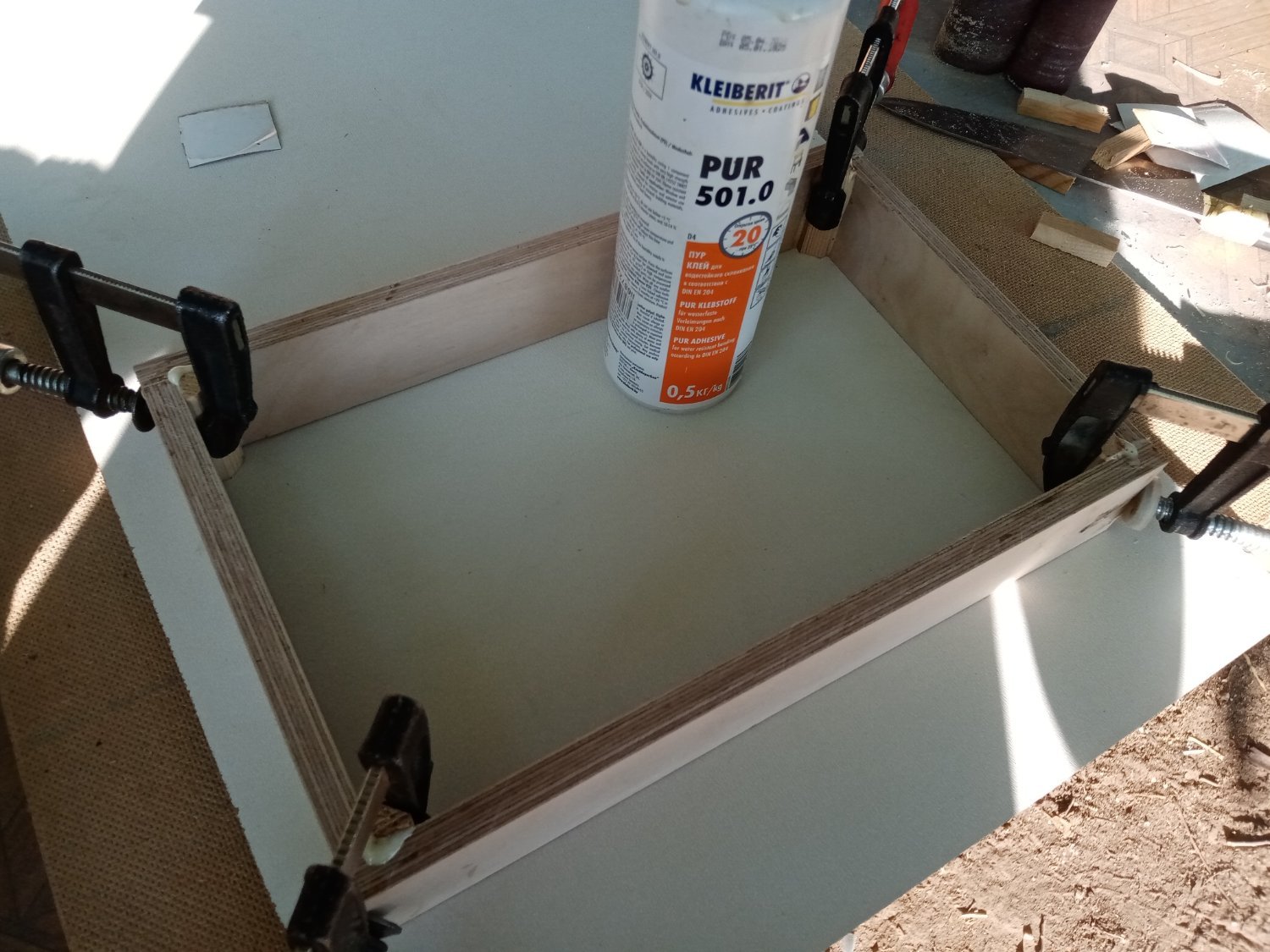

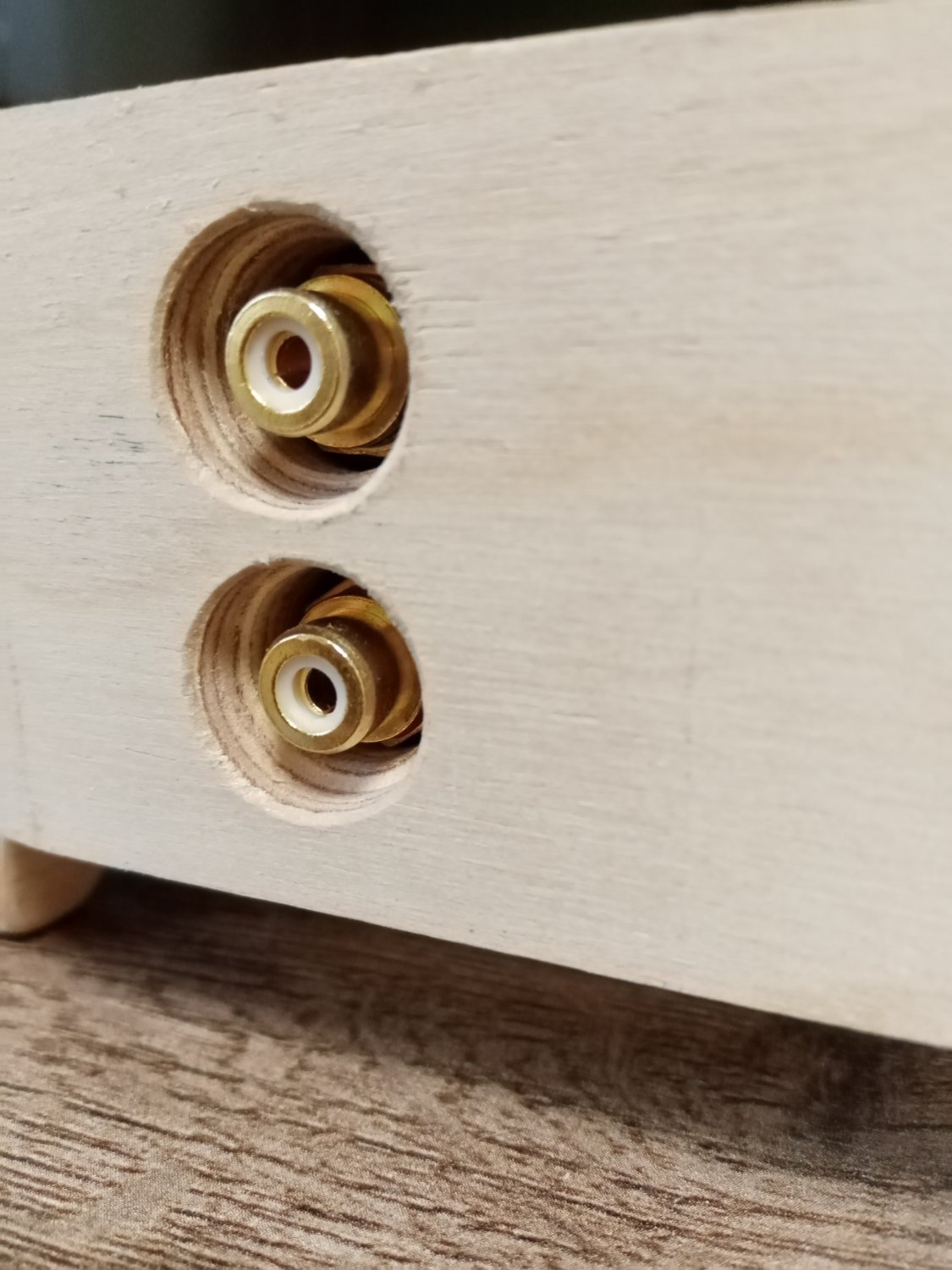

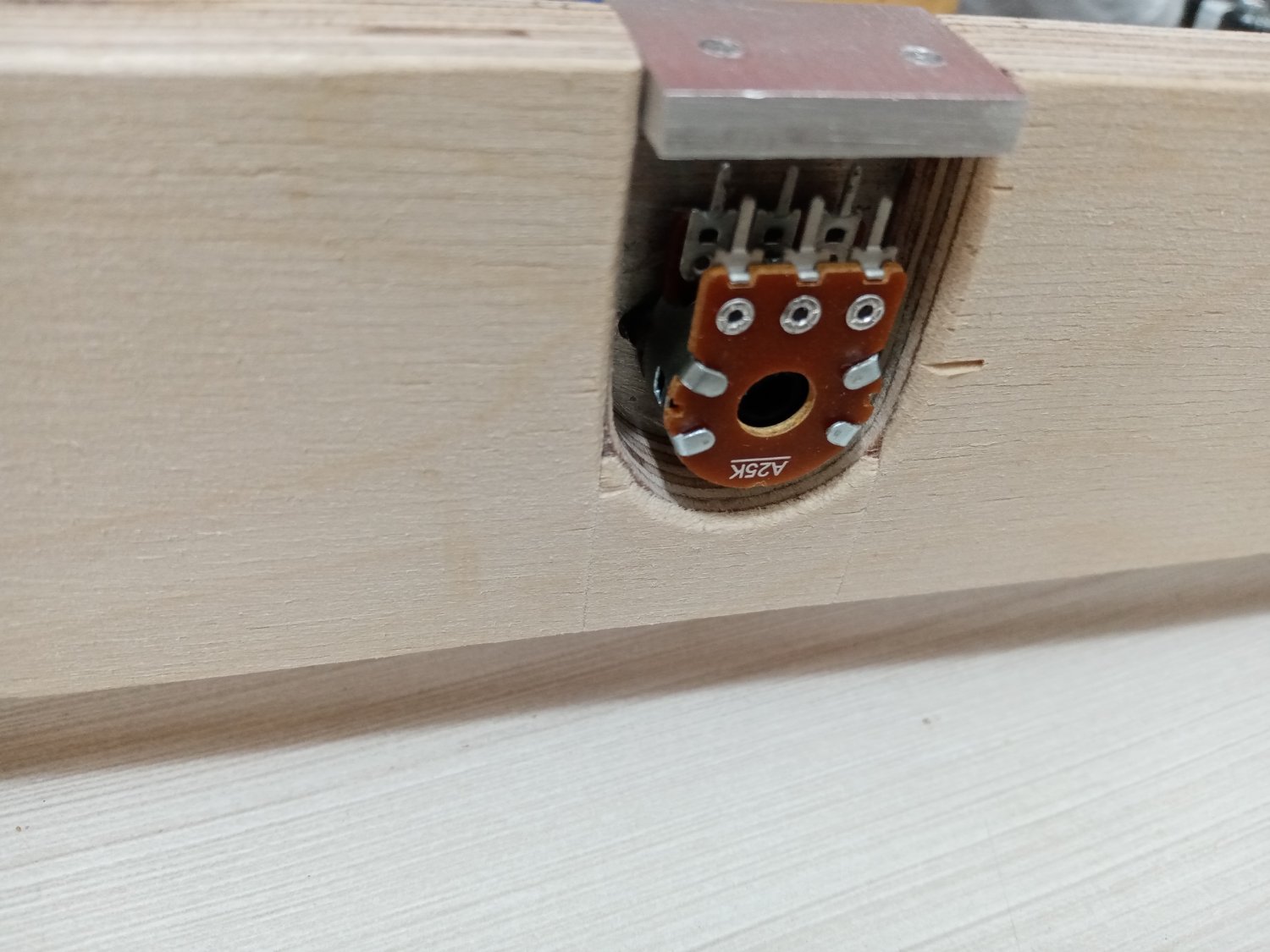

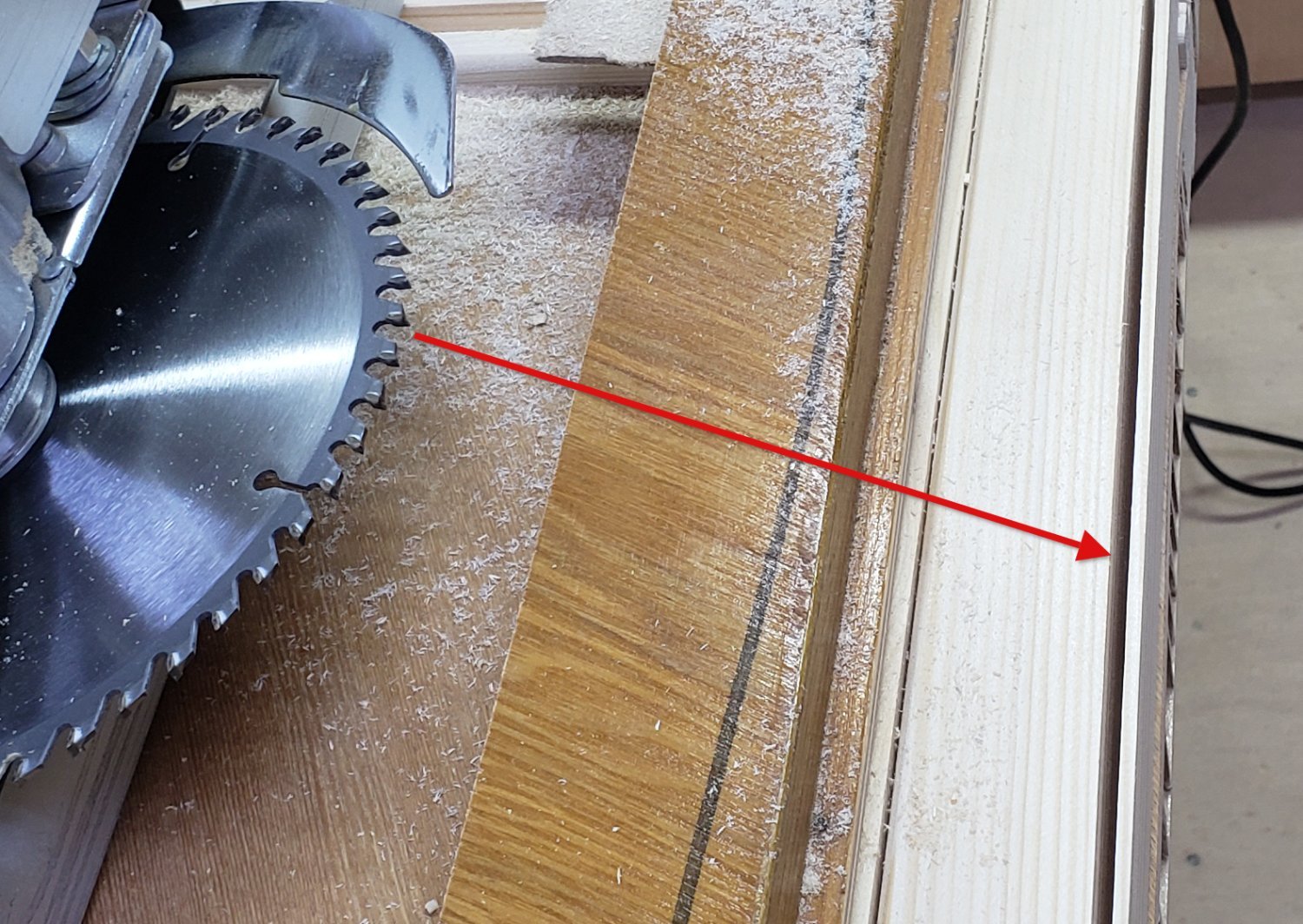

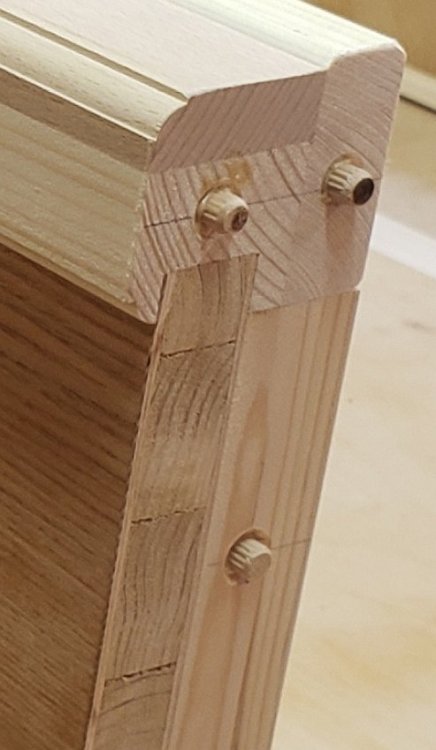

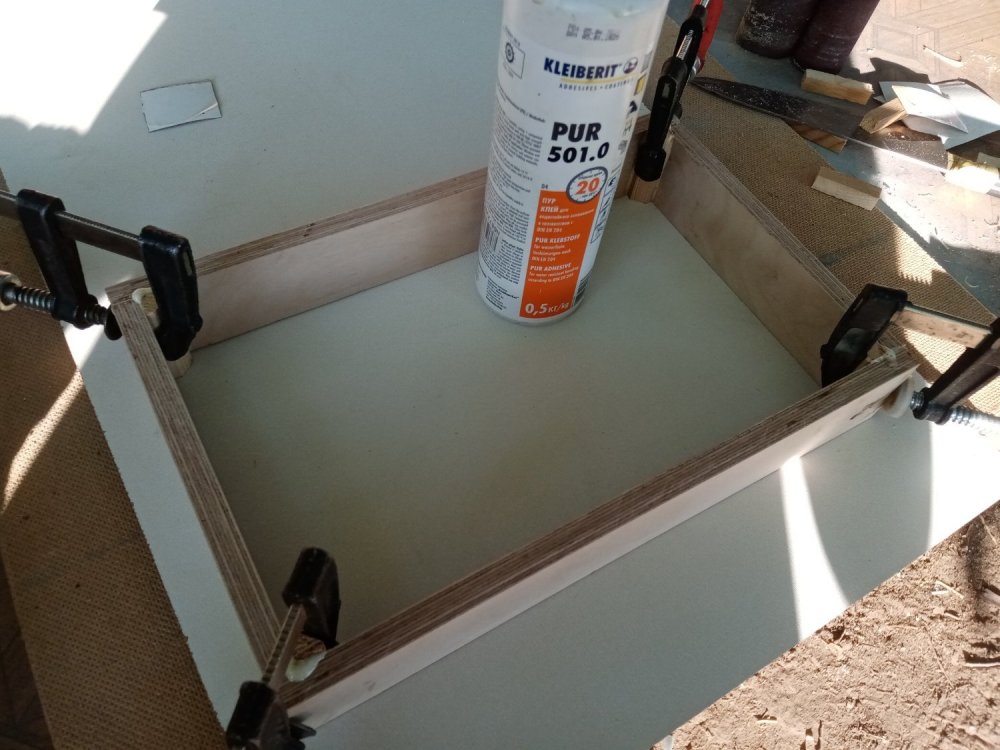

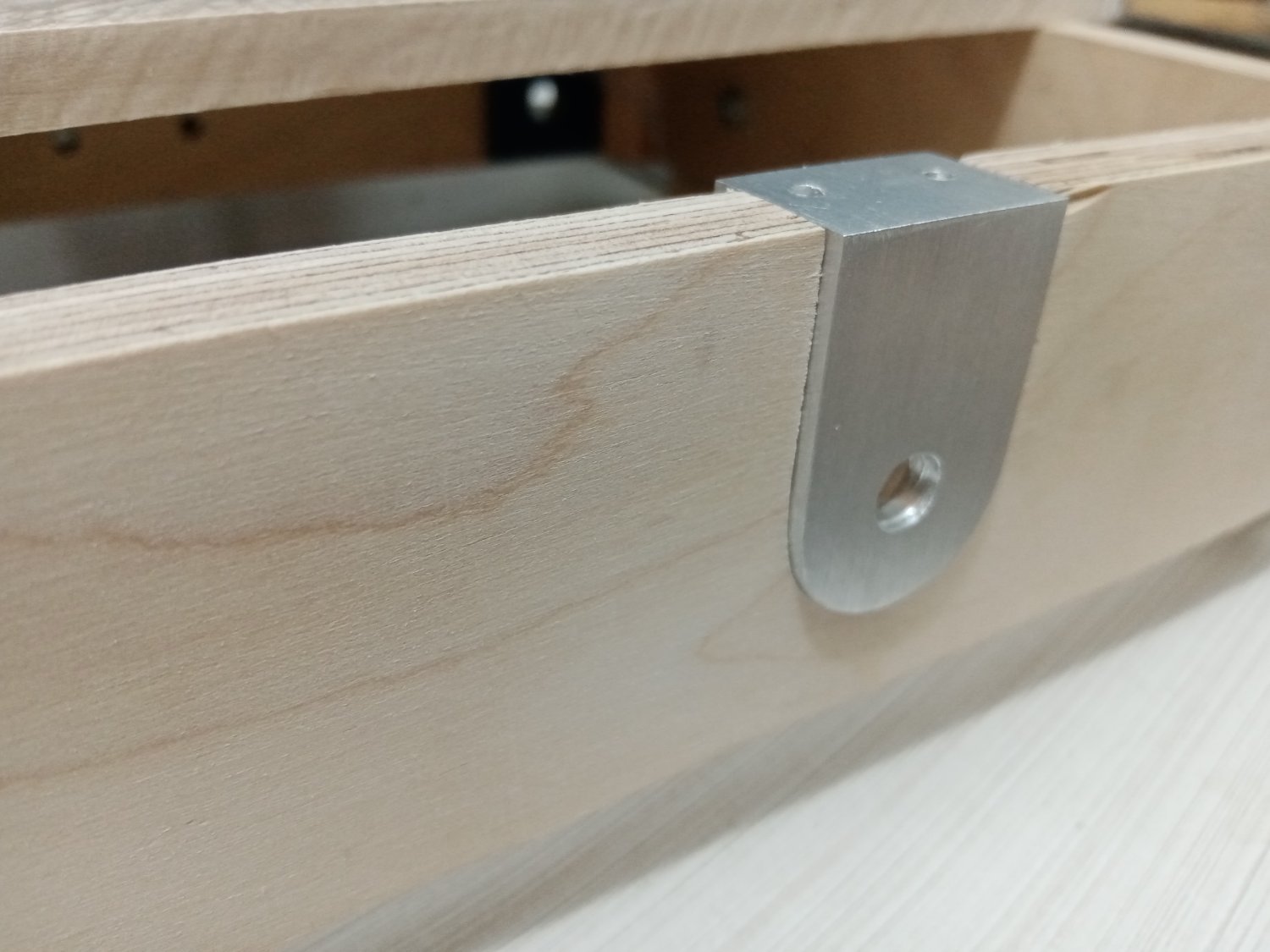

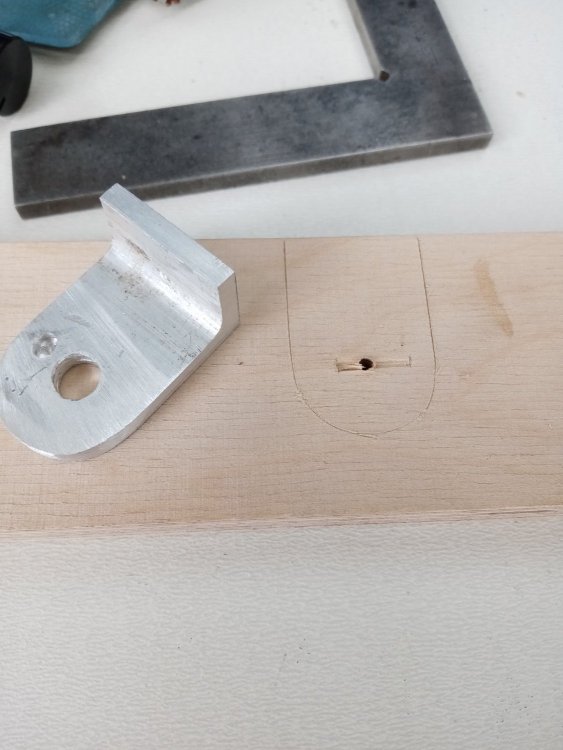

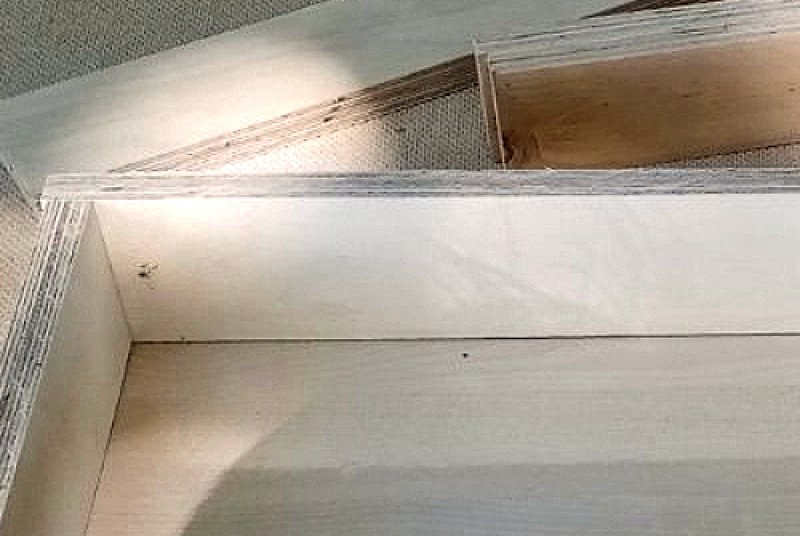

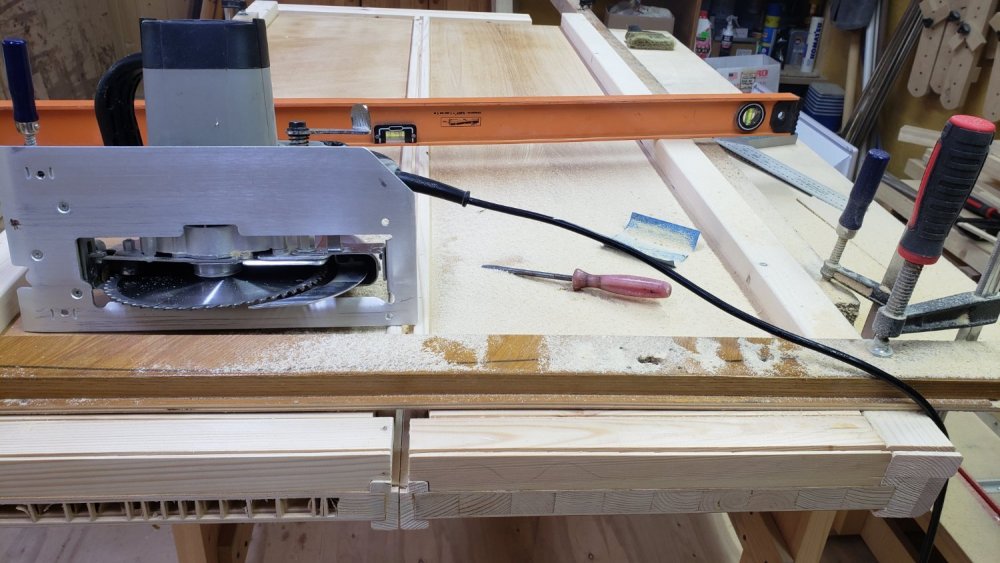

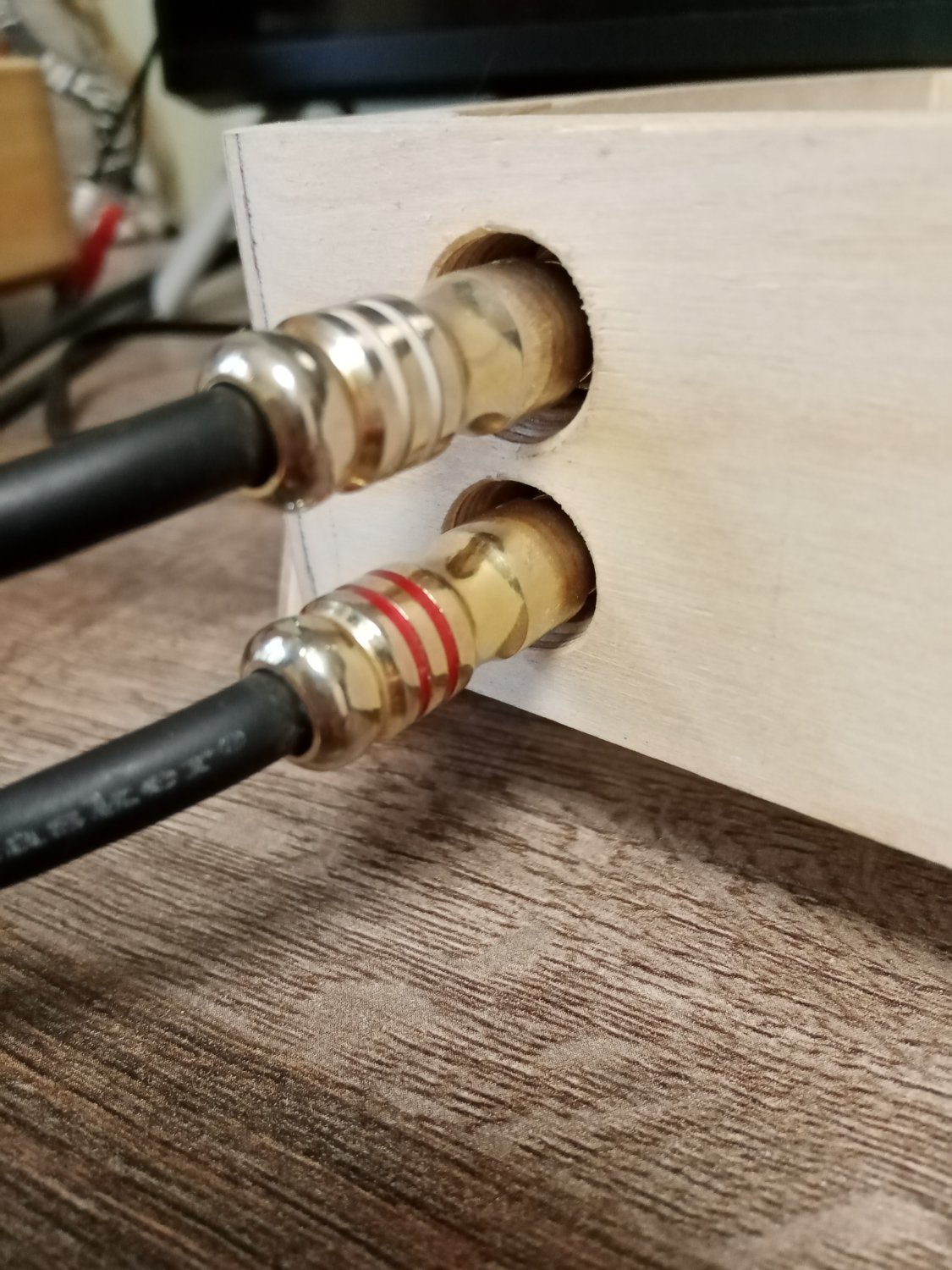

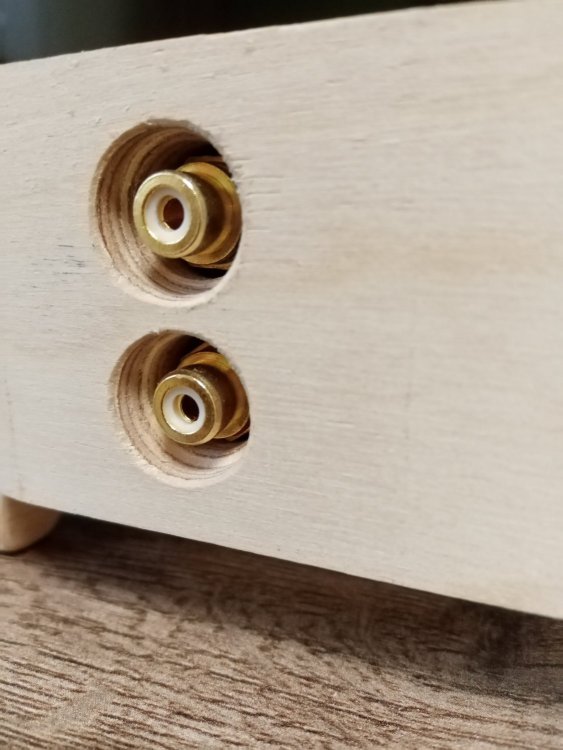

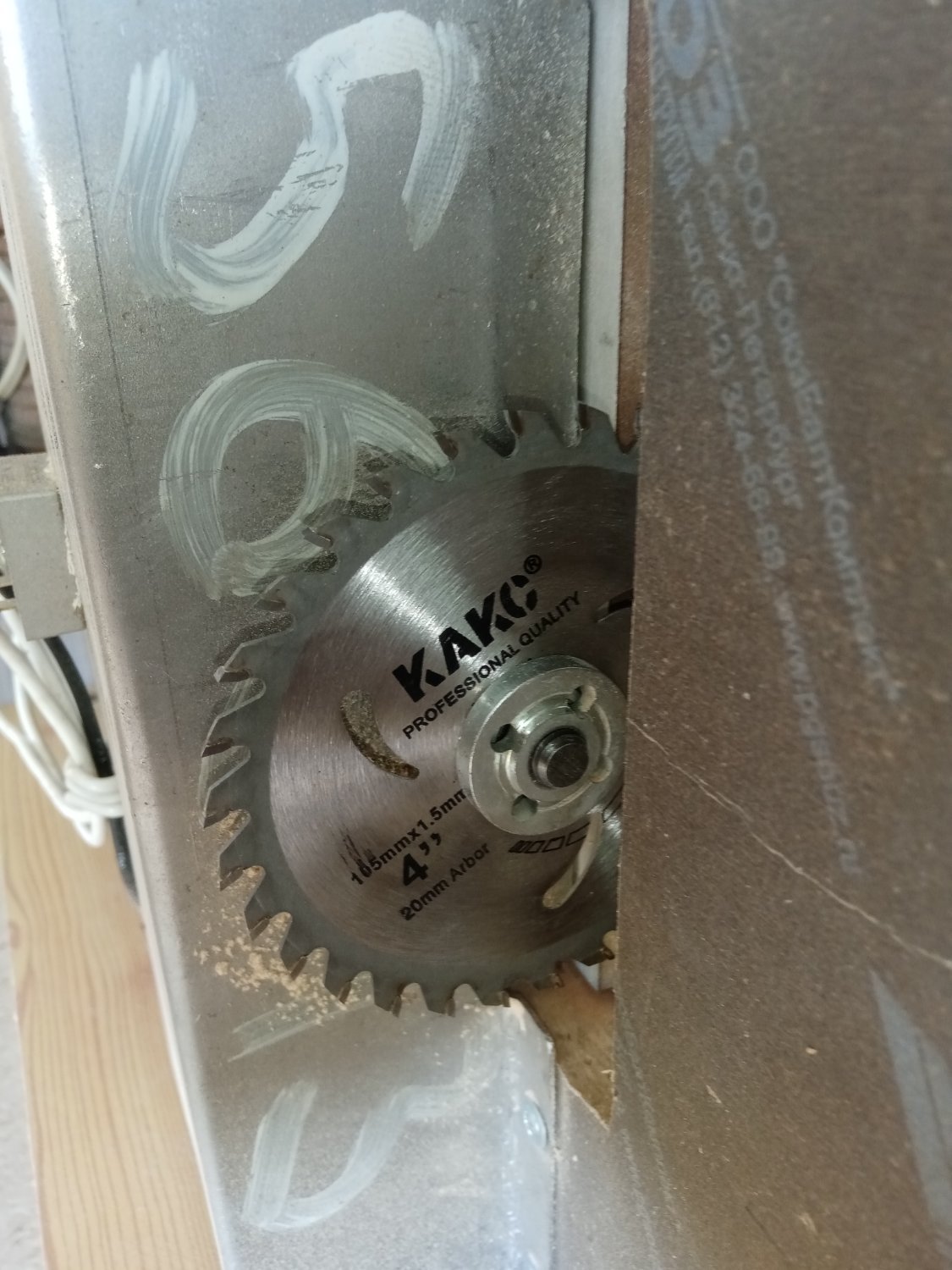

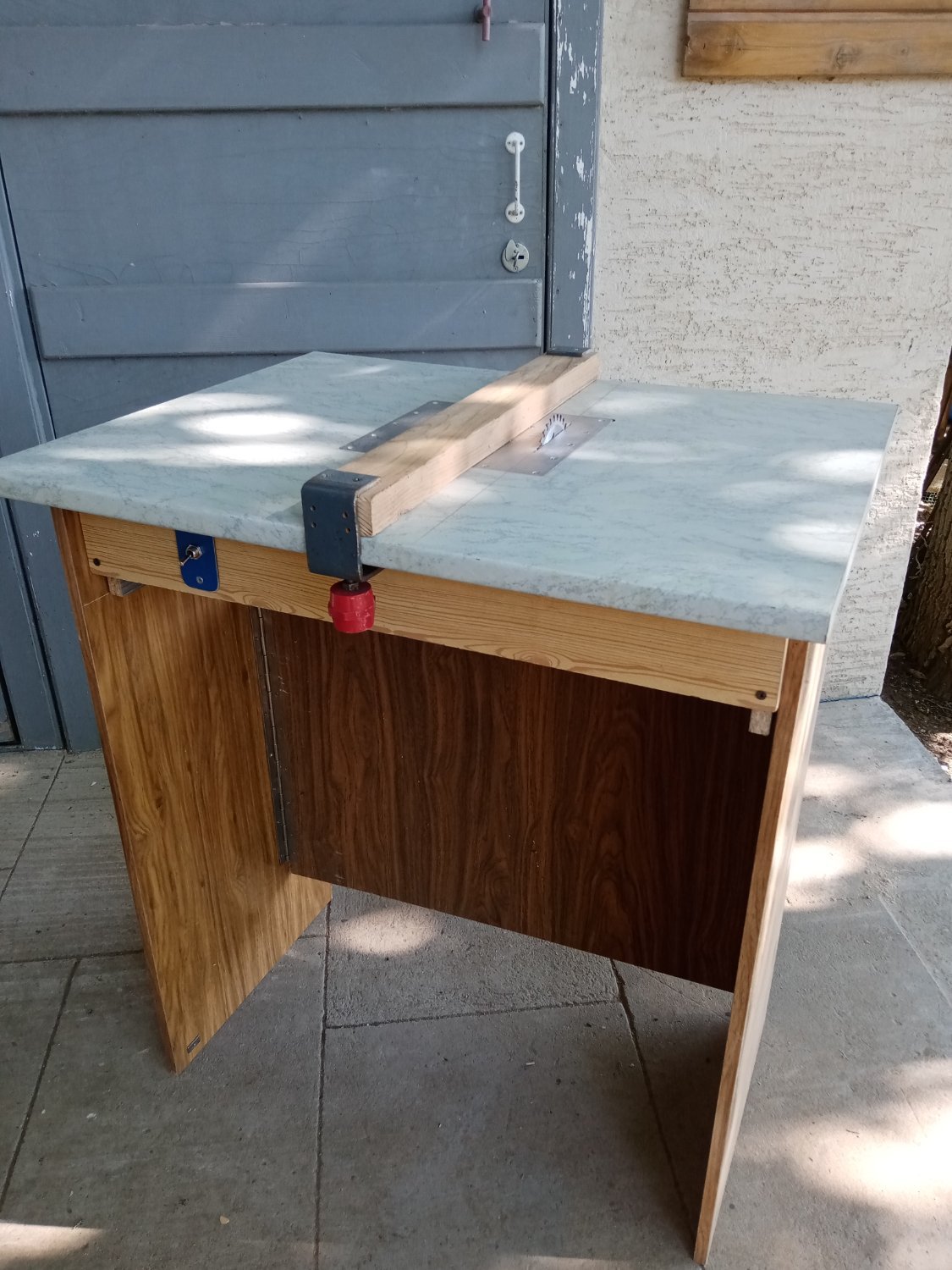

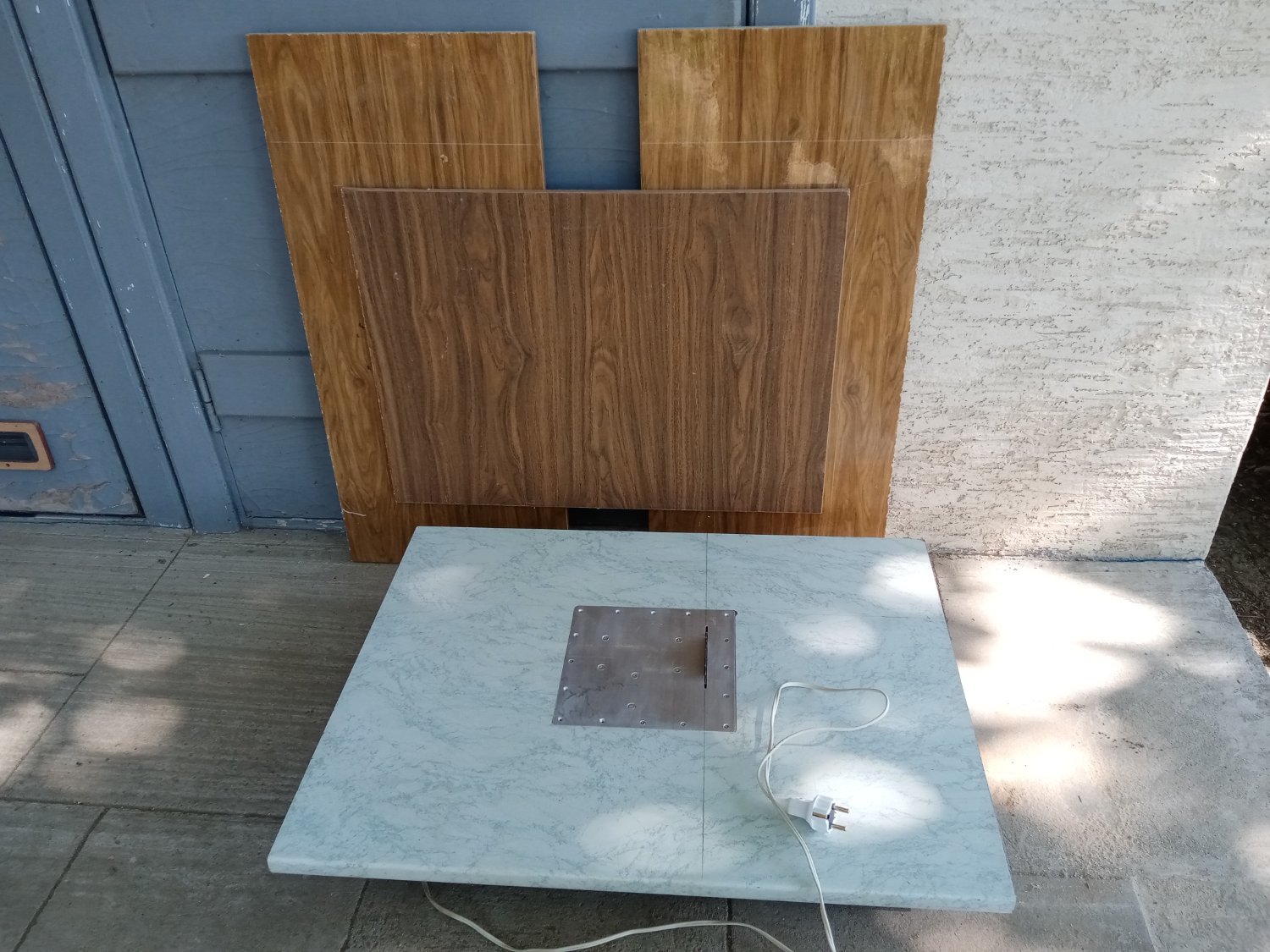

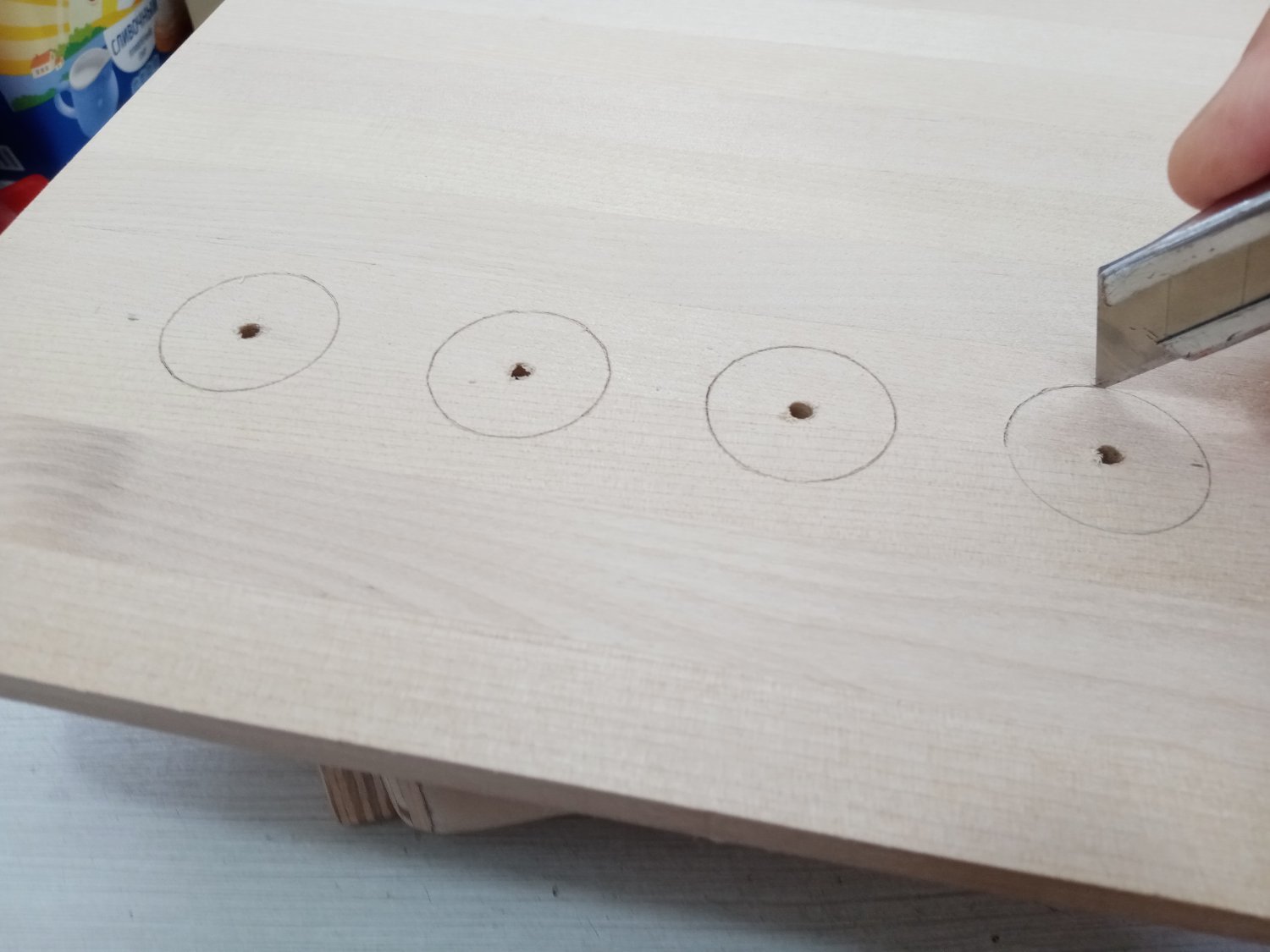

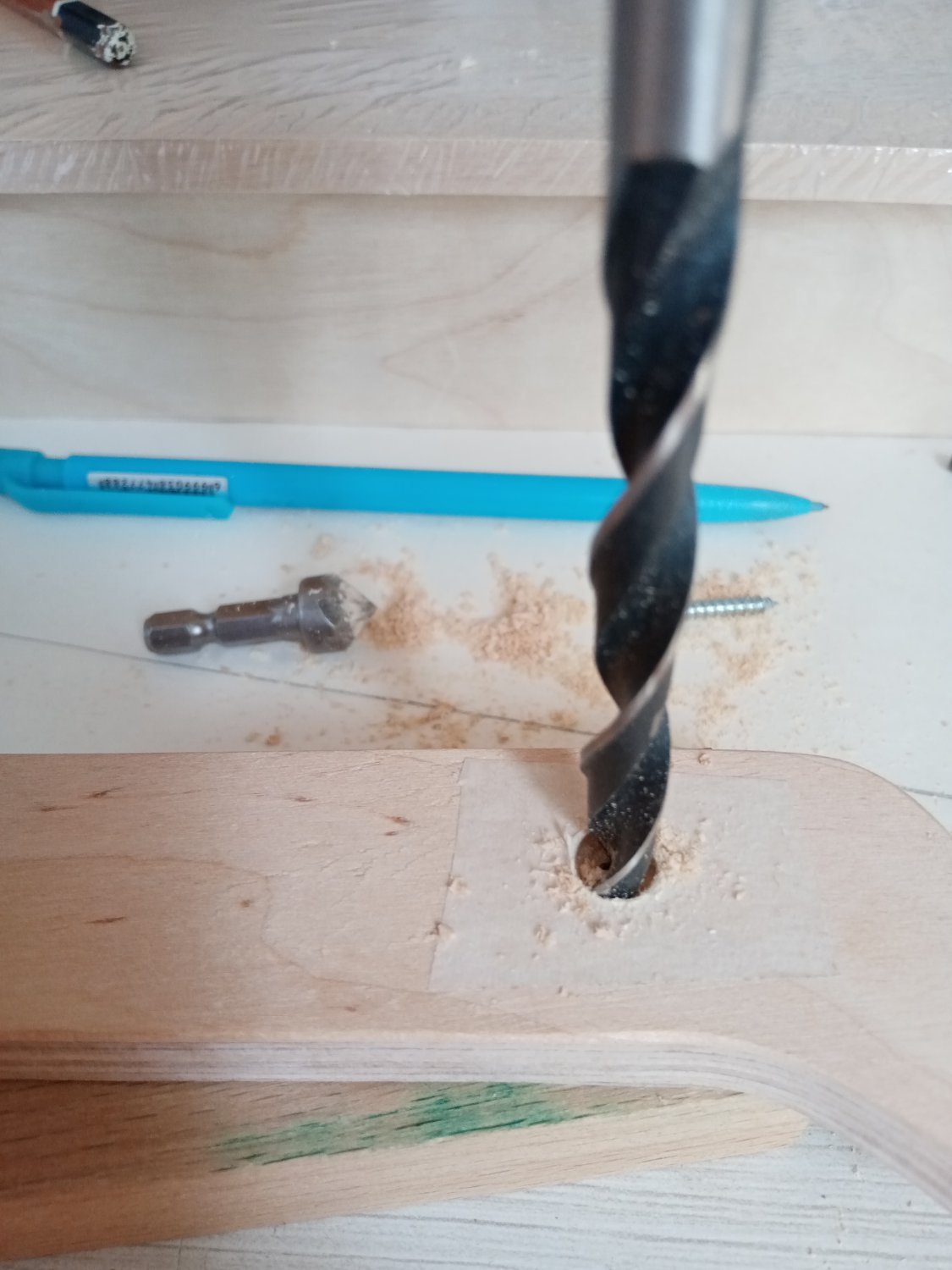

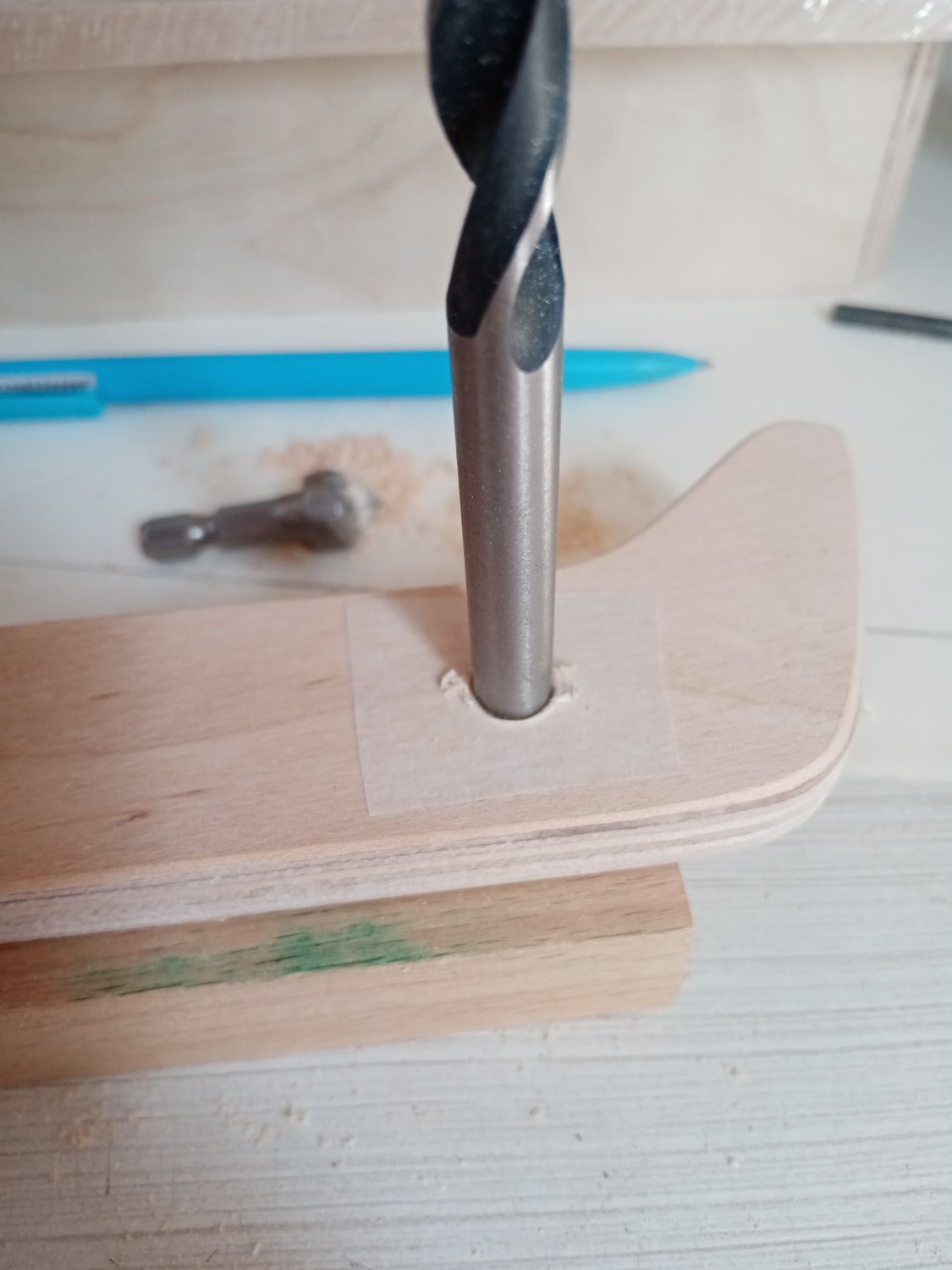

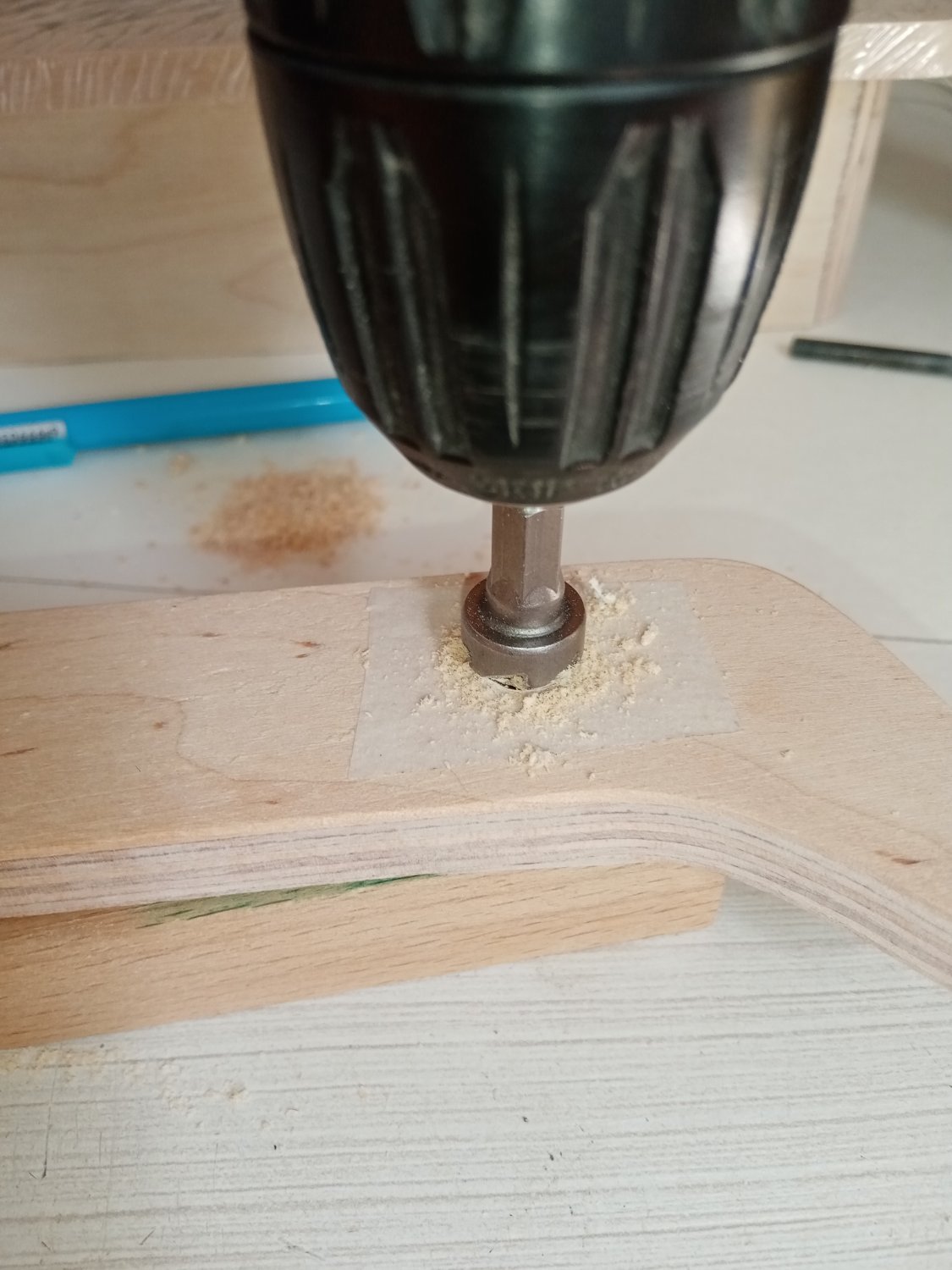

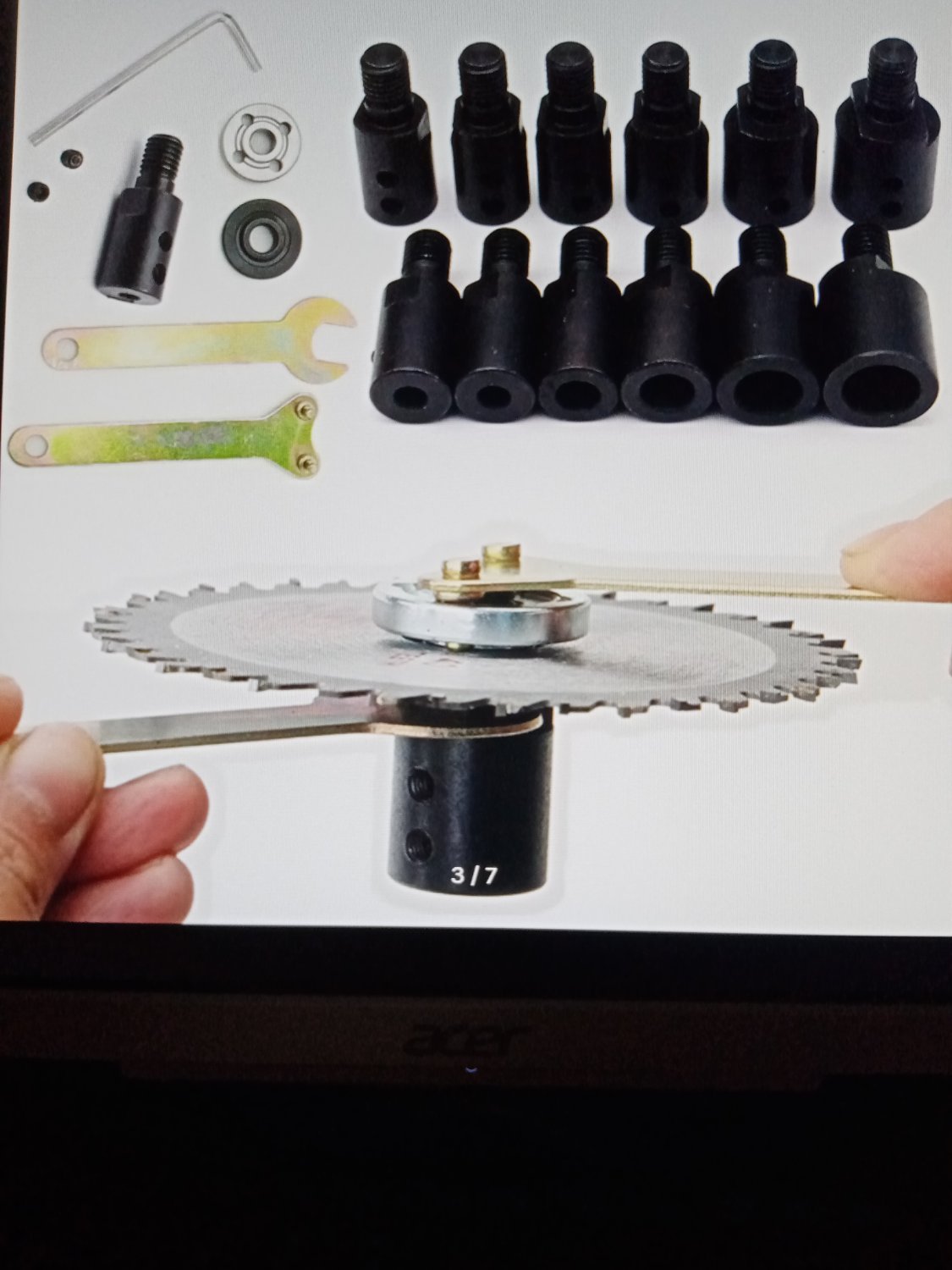

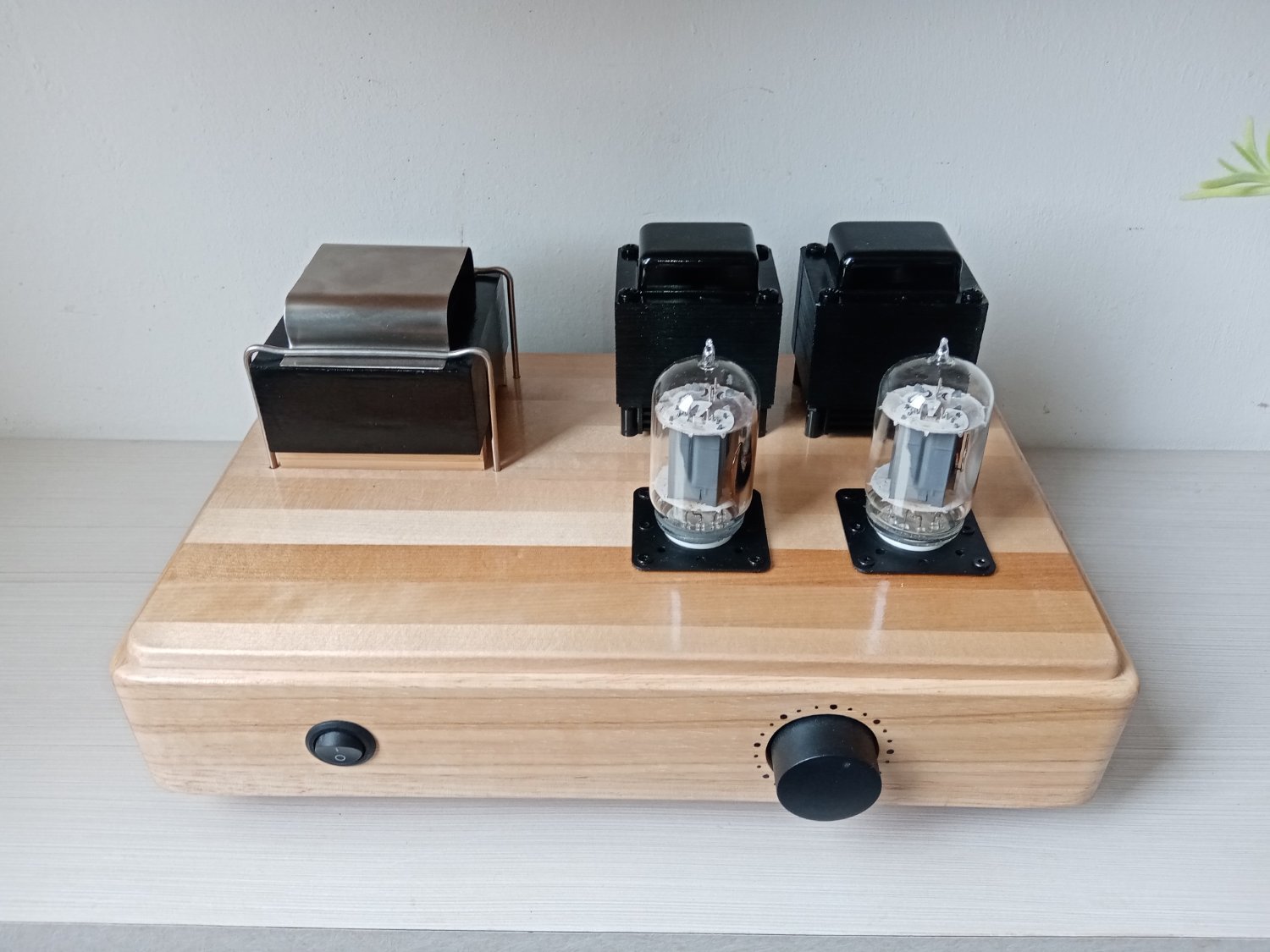

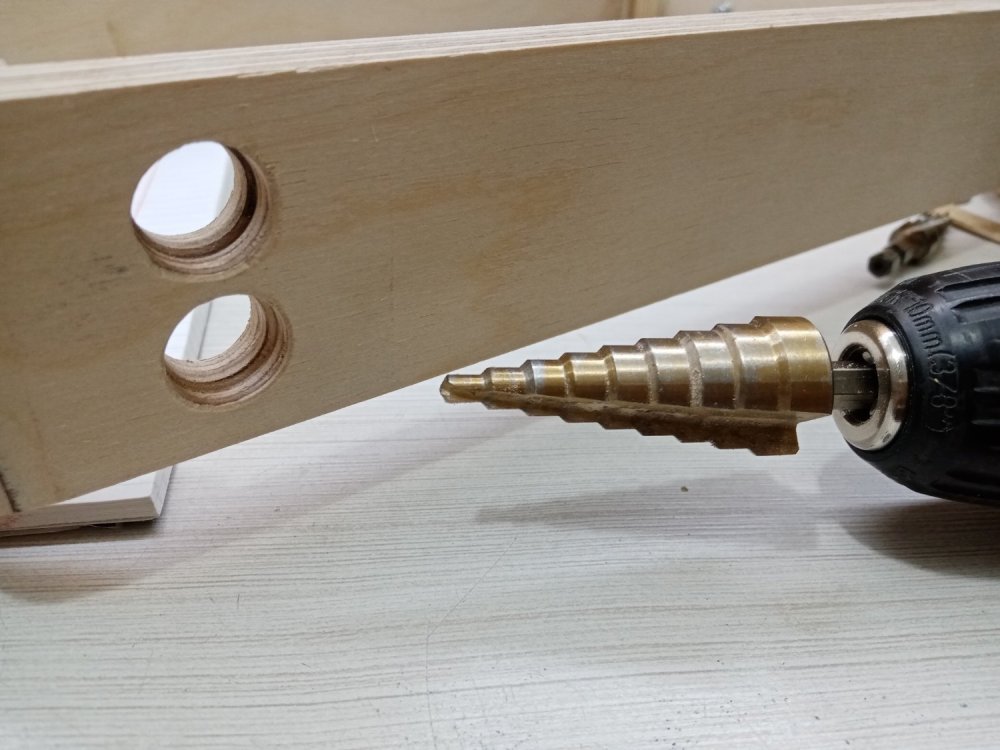

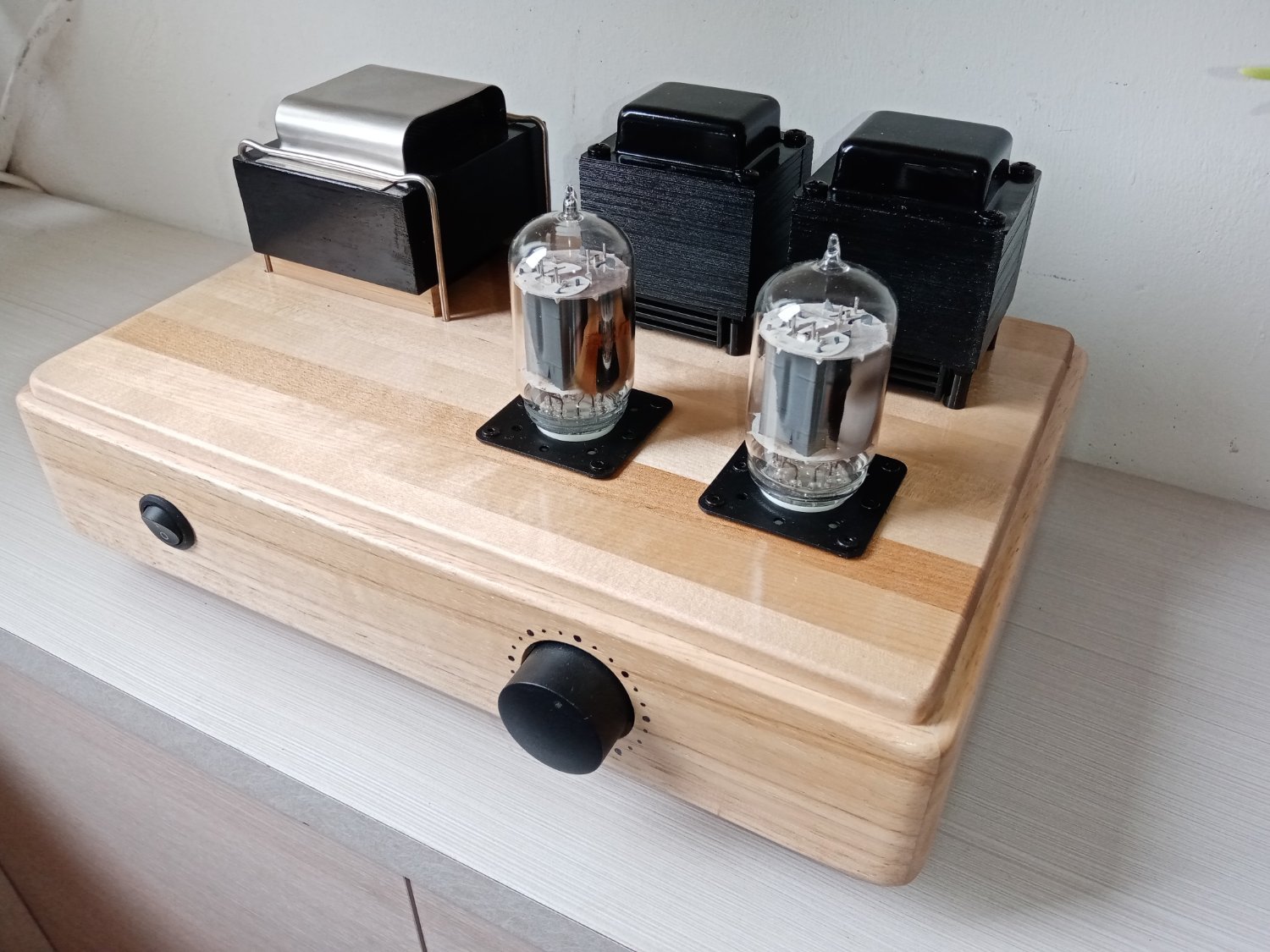

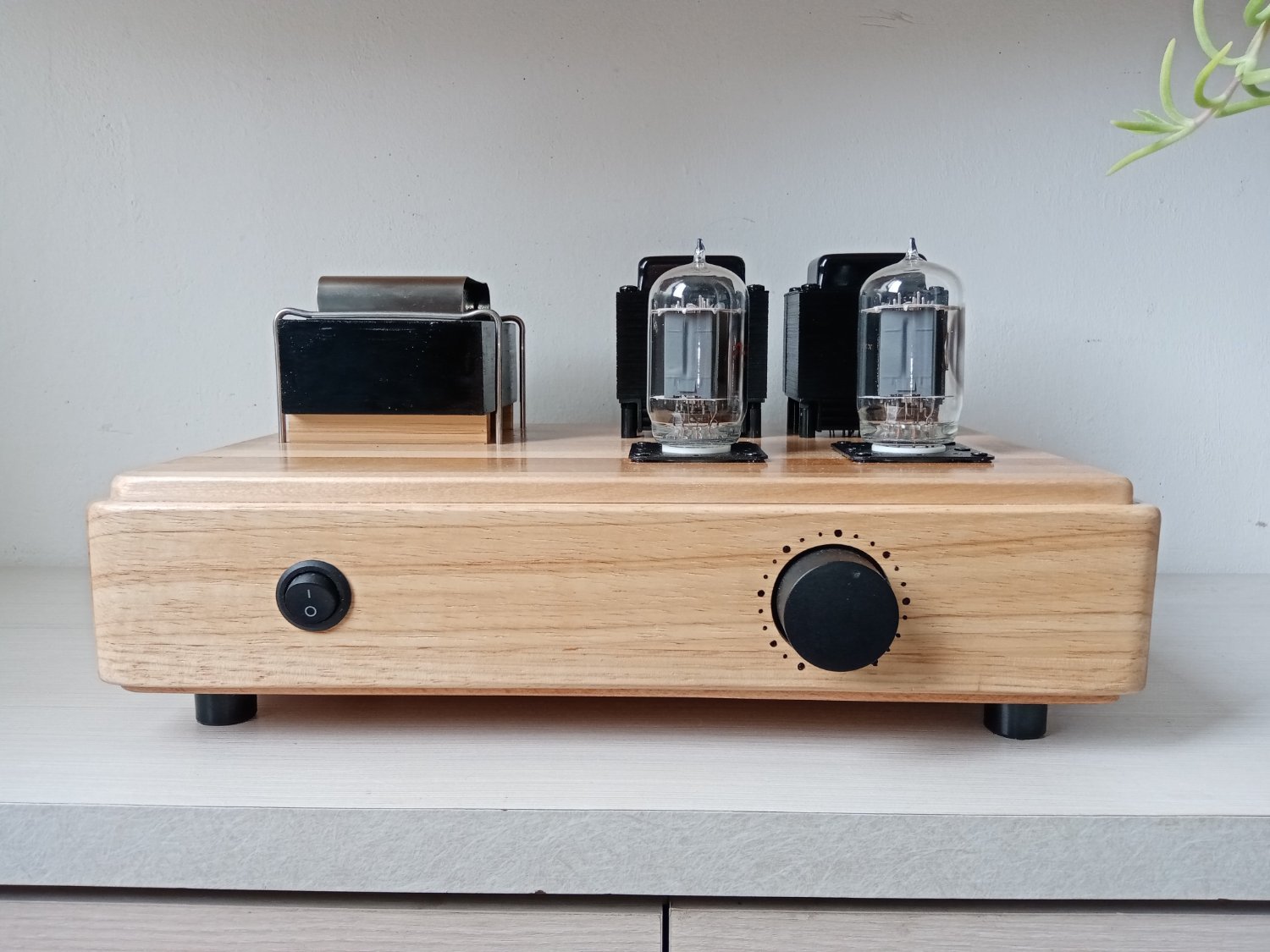

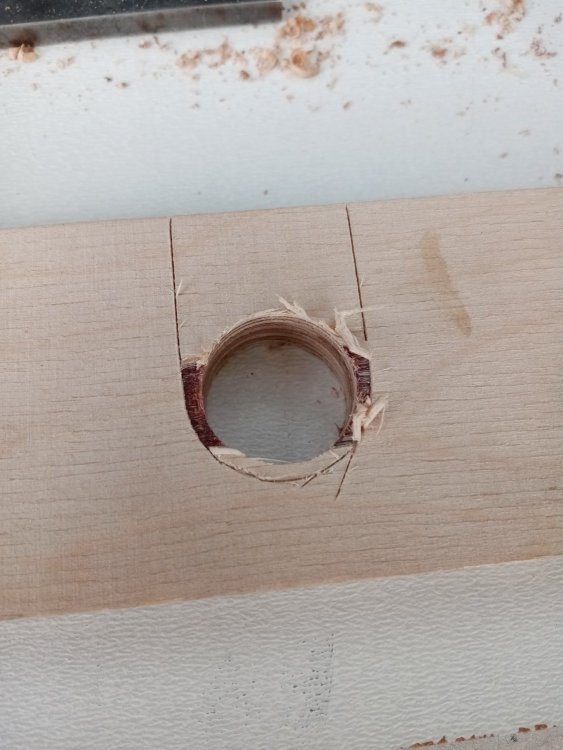

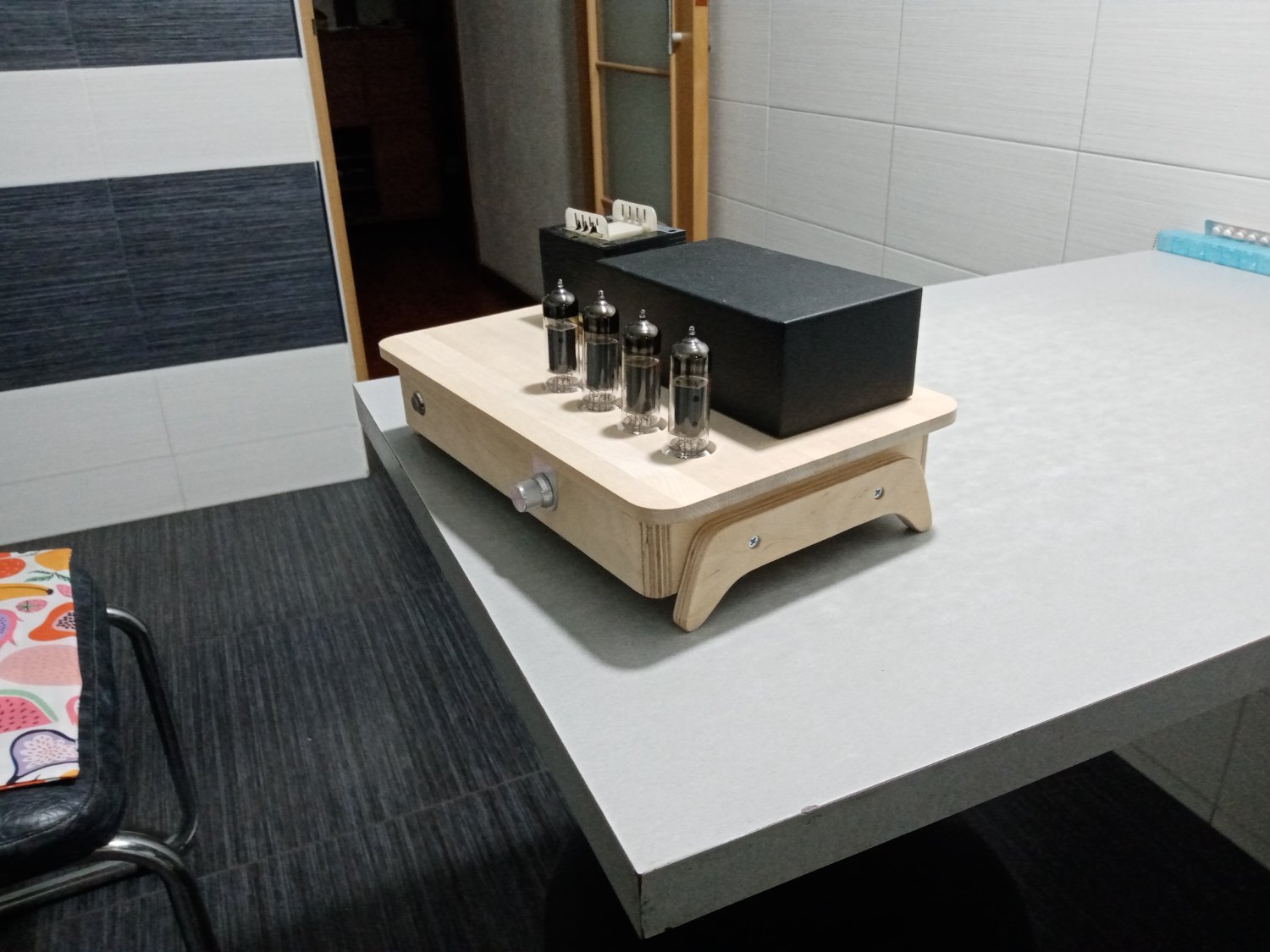

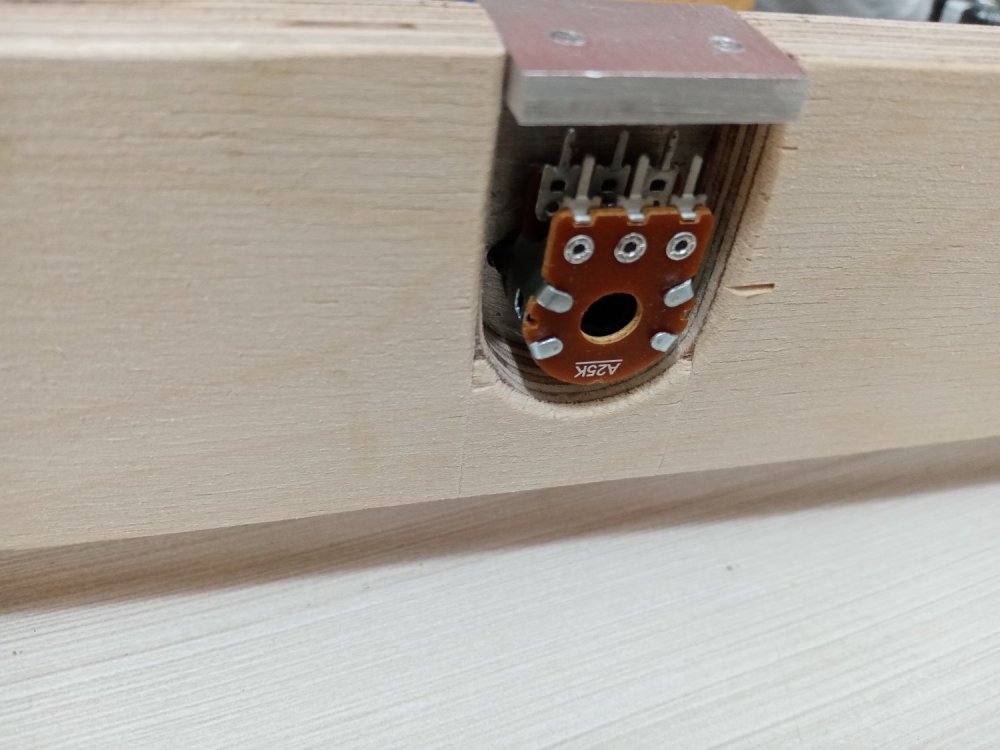

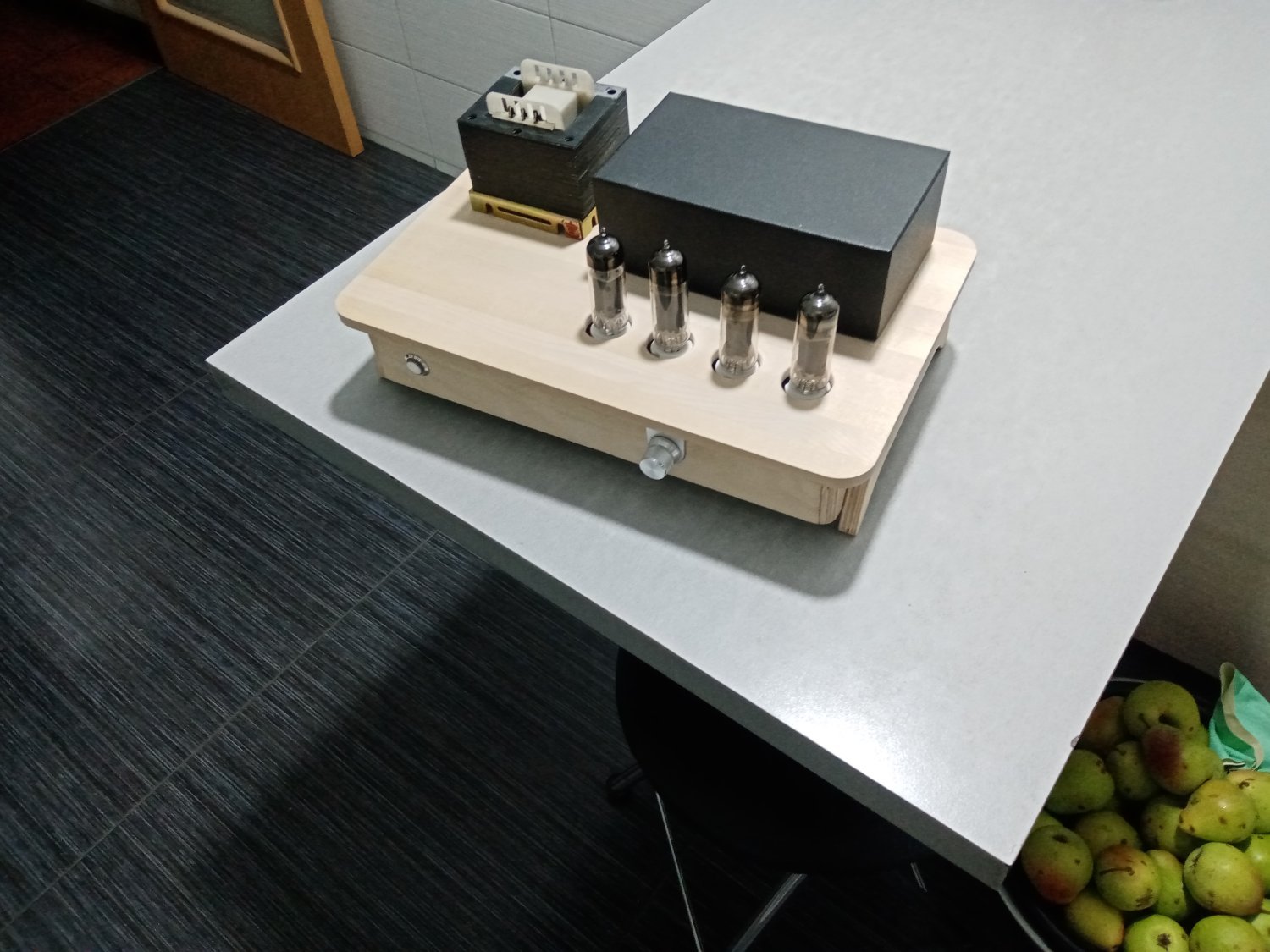

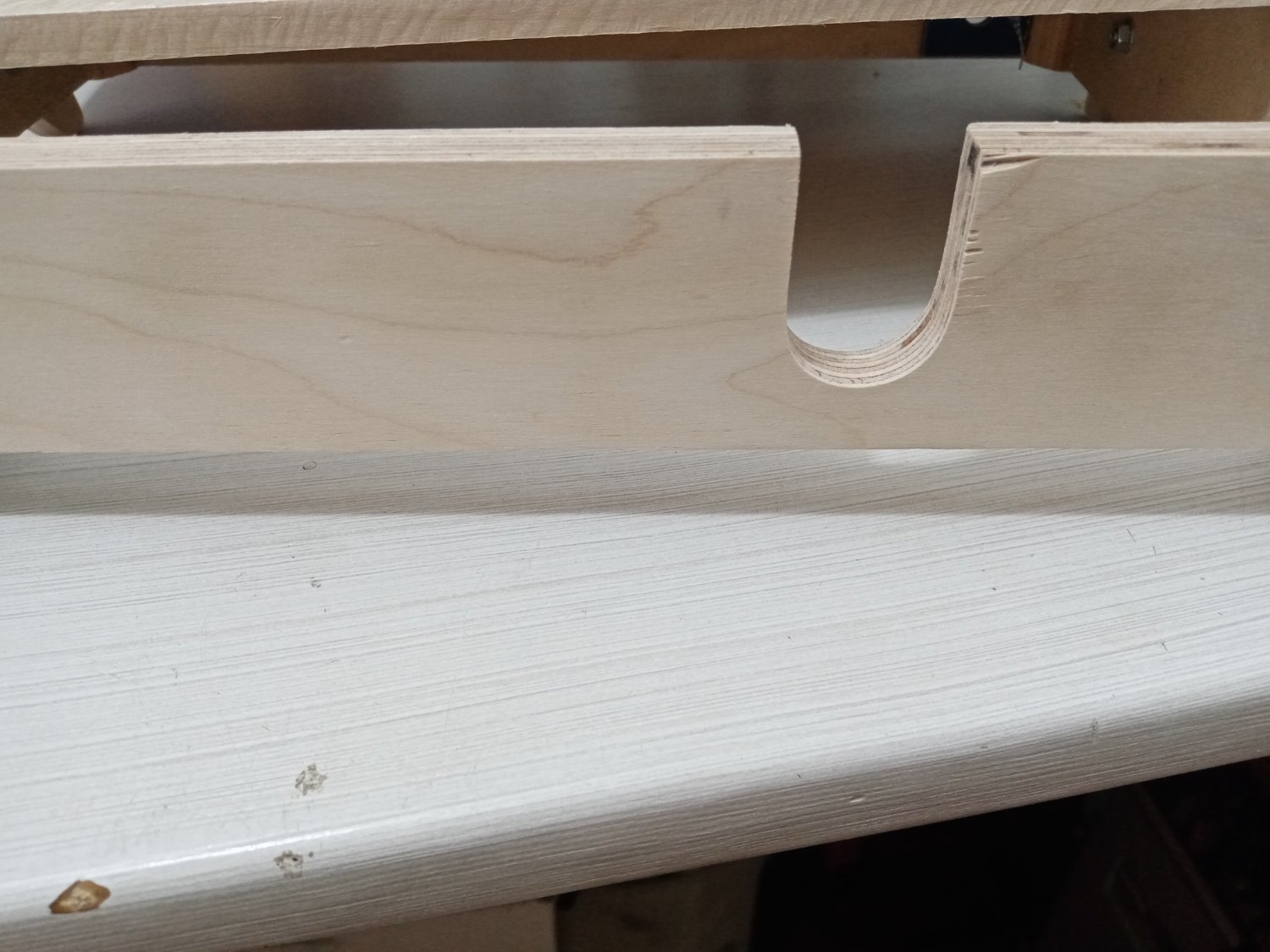

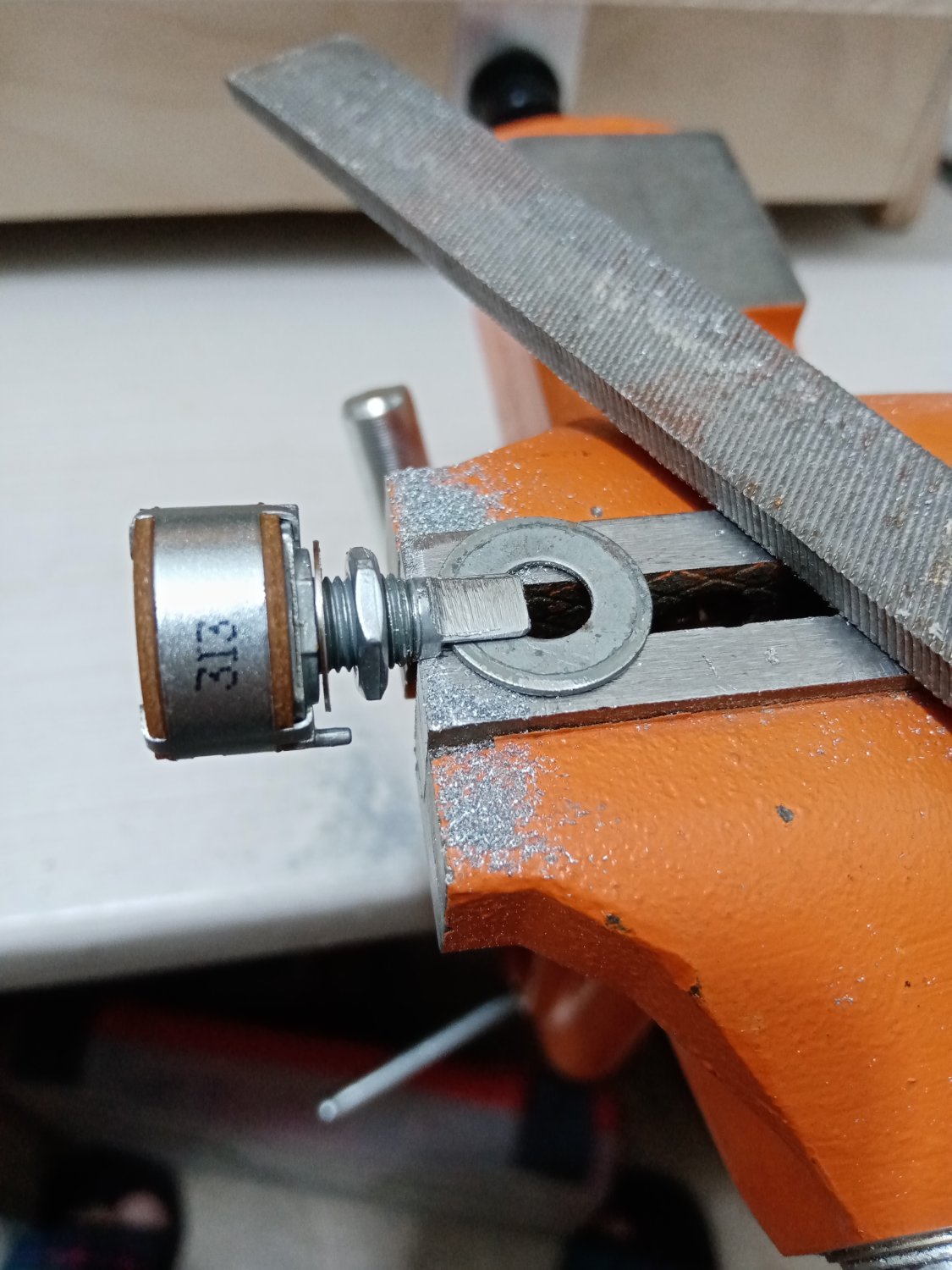

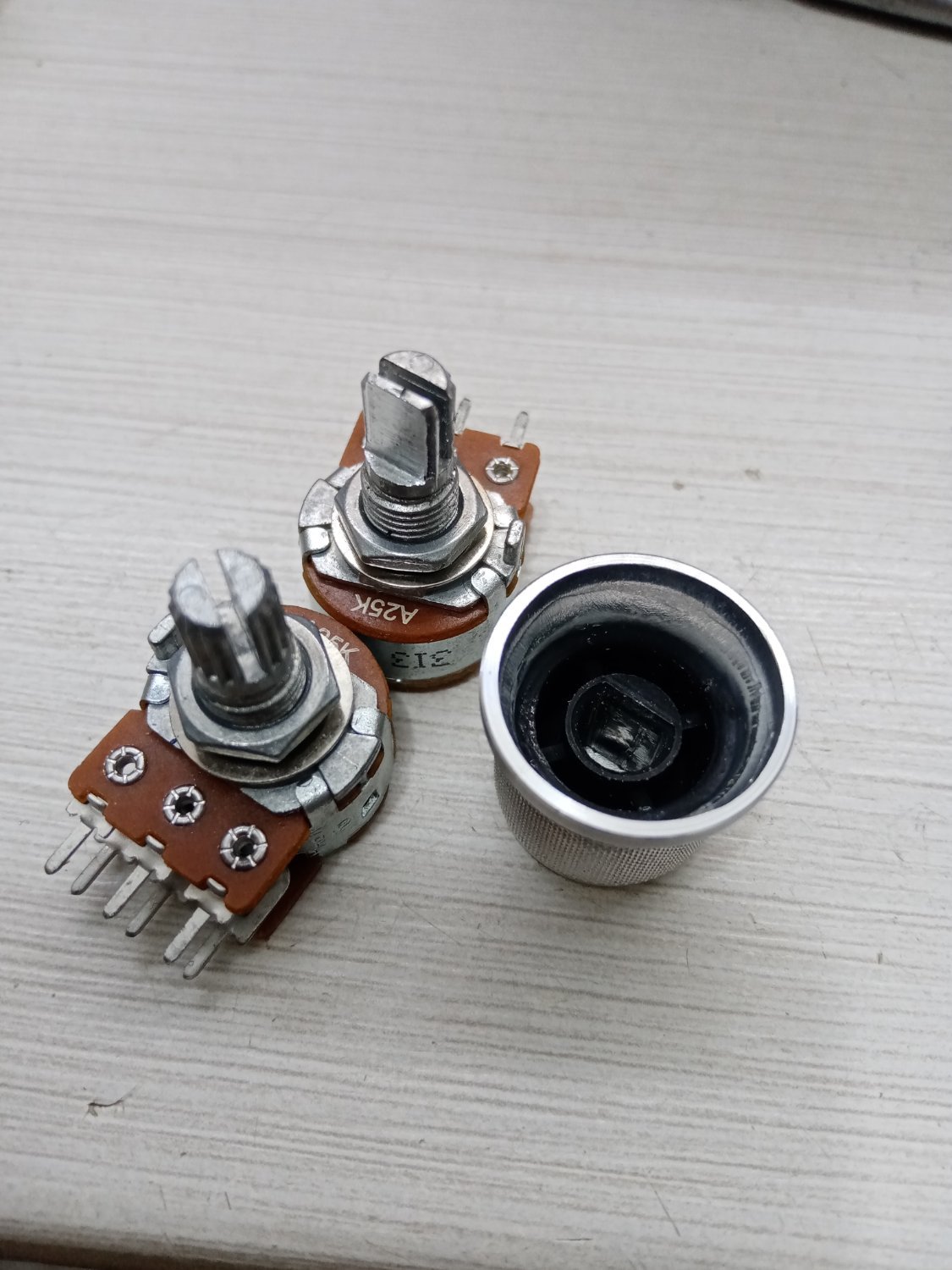

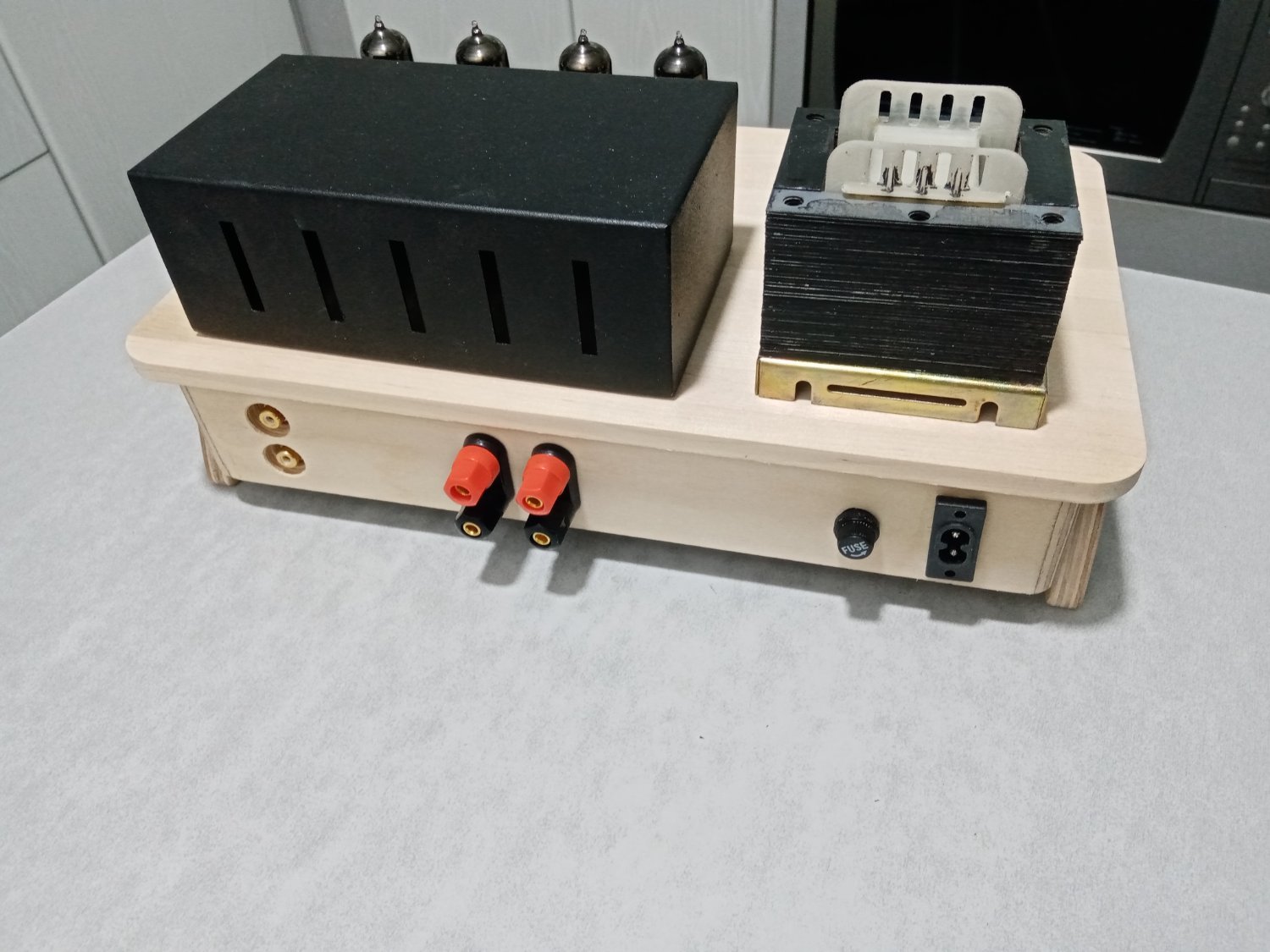

Все собрано.

Подстраивал режимы ламп наблюдая спектр гармоник. Не очень понравилось. Фон (регулятор в 0, ухо в динамик) отсутствует. Выходная мощность до 3 Вт при 250В анод-катод и 60мА. Занимаюсь на лоджии, а вчера было +42гр. в тени. Решил отложить окончательную настройку на потом. Послушал, ожидал худшего, но был удивлен. Не плохо играет.

KUE · July 27

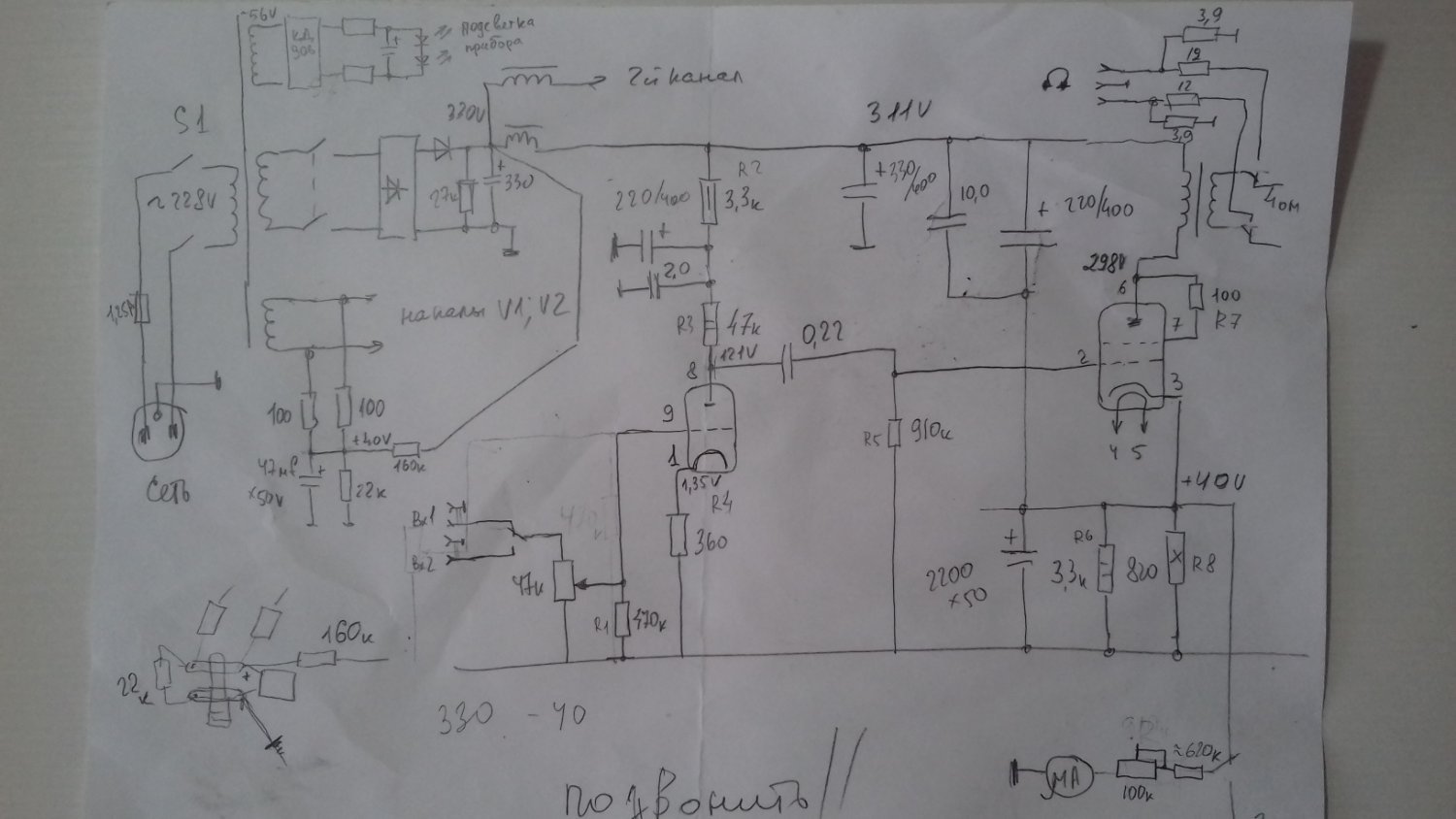

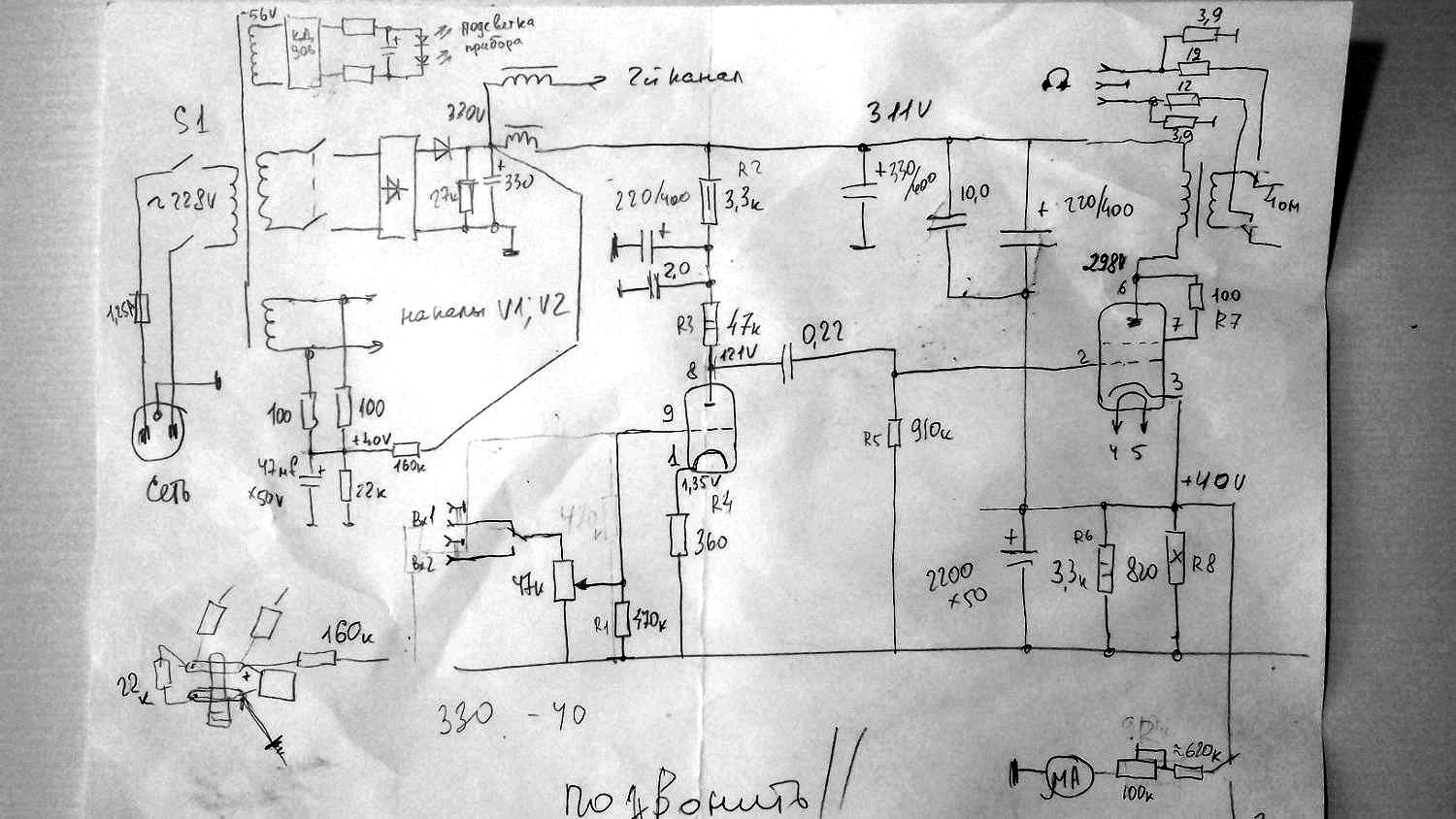

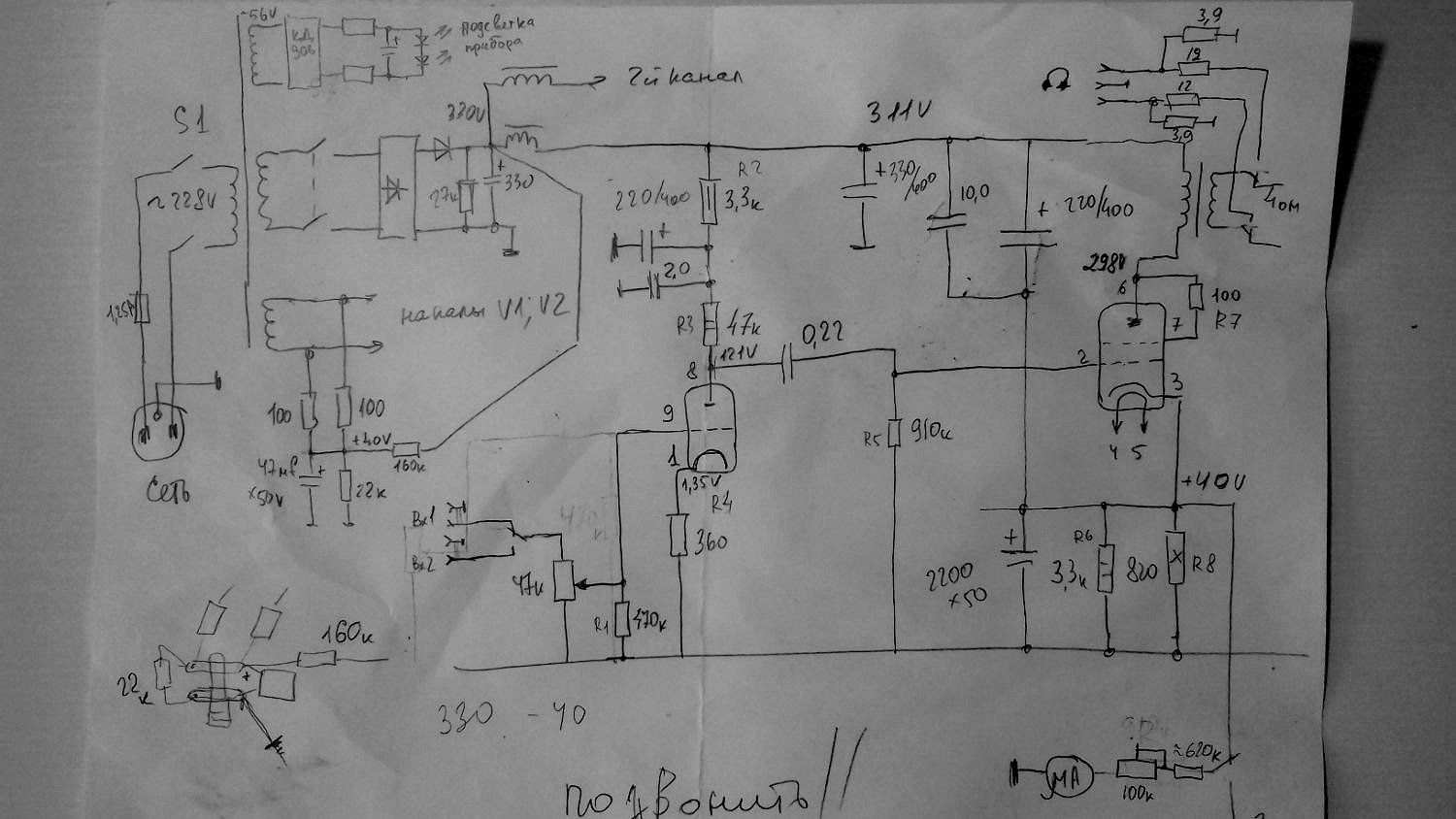

схема

alss · July 27

R5* должен быть между соединением С2R6 и сеткой лампы - это антизвонный резистор и в подборе не нуждается. Ну разве что при удачном монтаже его можно будет уменьшить, а то и исключить.

KUE · July 27

У меня он там и стоит, просто схема из старого портала (скидывал на комп все что заинтересовало когда еще старый работал. 2,5 Гб информации) и то, что он не там не обратил внимание. Монтаж делал практически не глядя в схему, наизусть известная классика. Обычно не ставлю, а в данном случае поставил из-за удобства монтажа. Вреда от него не будет.

Крутил-вертел R3,R4 (ставил подстроечные) пытаясь подобрать режим с максимально красивым спектром. Вторую,четвертую гармонику можно значительно убрать, но вот 3я стоит колом и практически не реагирует.

адрей бочкарев · July 28

У меня лофтин на 6LR8 тоже на спектре не очень красиво, что-то в области 36-38дб 2я гармоника, но звучит очень неплохо

ТаргеТ · July 28

16 часов назад, KUE сказал:

Вторую,четвертую гармонику можно значительно убрать, но вот 3я стоит колом и практически не реагирует.

Юрий привет, 2 и 4 самый жир. А ВАХ триода строил, рабочую точку? На схеме 5 мА не маловато?

KUE · July 28

Вахи смотрел, ток поднимал до 10мА. Больших изменений в лучшую сторону на спектрограмме не увидел. Эта лампа диод-пентод и работать триоду с псевдотриодом наверное напряжно. Попробую поднять питанте драйвера. При номиналах как на схеме, на сетке пентода синус максимум 25В, а смещение 32В. Еще и чуствительность меняется от режима триода. Можно от 0,4 до 1В получить. В итоге надо найти устраивающий компромис.

KUE · July 28

Давно собирал и вот по этой схеме, режимы реальные. Схема и все комплектующие от МАИ. Звучание впечатлило. Трансы выходные были на EI66 набор 40мм, как намотаны не знаю.
