Может просто фольгу со сдвигом наматывать, а потом пропасть по краю перемычкой с выводом? Так будет наилучший отвод от обкладки.

Posted

Вместо скороварки лучше применить небольшой казан для плова, он толстостенный, и имеет широкий точёный бортик, на который наклеивается самоклеящийся утеплитель для окон. Кусок поликарбоната (лучше стекла) и компрессор от холодильника, лучше новый, он не уступает ваккуумному насосу, даже фирменный НВР качает чуть менее глубоко, хотя вразы быстрее.





  • Like (+1) 1
Posted
1 час назад, Сергей Б сказал:

 ... и компрессор от холодильника, лучше новый, он не уступает вакуумному насосу...




Очень хороший результат даже с учётом допуска в 1,5% от верхнего предела измерения при таком-то не малом об'ёме. Применение стекла, при такой площади, подверженного почти полному атмосферному давлению, небезопасно.
Уплотнительное кольцо склеено встык или в косой нахлёст?
С уважением, Nittis

Posted

Тему читаю и есть вопросы, неужели сейчас не хватает разных плёночных конденсаторов, зачем эти раздевания, другой корпус, на заводах инженеры разработчики дураки ? Не уверен что можно сделать лучше.

Posted

Тут вроде, в данный момент, речь идёт не о "раздеваниях" и "других корпусах"?... " Лучше" - сделать можно. По некоторым параметрам, существенным в данном случае. Хотя инженеры бывают и не дураки. И на заводах, и в НИИ.

  • Like (+1) 2
  • Smile 1
  • Hmm... (-1) 1
Posted
Только что, Xрюн222 сказал:

в данный момент, речь идёт не о "раздеваниях" и "других корпусах"?... "

Что даст ?  Не находите что всё зависит от самих схем ?

Posted

Учебно-тренировочные - 2

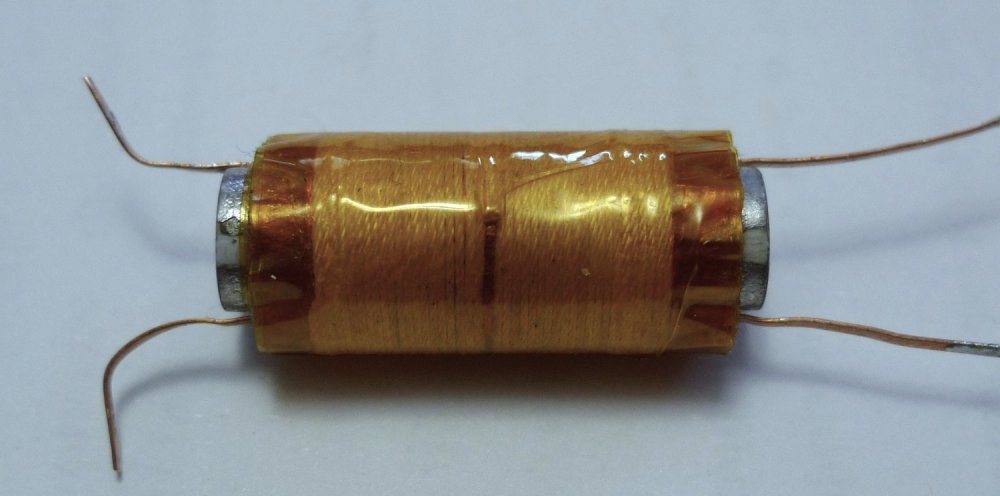

За сутки "валяния" на столе и "хождении по рукам" конденсатор потерял около 100pF. Немного странно, если размышлять в "оправдательной форме". Казалось, липкий слой скотча со временем просядет, ведь намотка велась с немалым натяжением, и его ёмкость увеличится... Ан нет!
"Опрессовку" выполнил прочной нитью от центра к краям, начиная с петли. Слой нити по краям прихвачен секундным супермоментом. Можно было, конечно, промазать и весь слой нити, создав тем самым прочную оболочку.
Ну, посмотрим... А сейчас "на борту" 3950pF.
С уважением, Nittis

  • Like (+1) 1
Posted
1 час назад, Nittis сказал:

Очень хороший результат даже с учётом допуска в 1,5% от верхнего предела измерения при таком-то не малом об'ёме. Применение стекла, при такой площади, подверженного почти полному атмосферному давлению, небезопасно.
Уплотнительное кольцо склеено встык или в косой нахлёст?
С уважением, Nittis

Стекло 10 мм на установке работает с 98 года, но у меня такого нет, по этому взял поликарбонат, он перед тем как взорваться, сначала мутнеет, микротрещины, как начал мутнеть, его пора менять. И оный взрыв не приносит никаких проблем, всё влетает в ёмкость. Кольцо приклеено встык, там так всё расплющивает, что стык перекрывается насмерть.И компрессор сейчас новый, даёт ещё одно деление на шкале.

Posted
41 минуту назад, Сергей Б сказал:

Стекло 10 мм на установке работает с 98 года, но у меня такого нет, по этому взял поликарбонат, он перед тем как взорваться, сначала мутнеет, микротрещины, как начал мутнеть, его пора менять. И оный взрыв не приносит никаких проблем, всё влетает в ёмкость. Кольцо приклеено встык, там так всё расплющивает, что стык перекрывается насмерть.

10mm - это уже серьёзно.
С уважением, Nittis

Posted
15 часов назад, Normann сказал:

Может просто фольгу со сдвигом наматывать, а потом пропаять по краю перемычкой с выводом? Так будет наилучший отвод от обкладки.

А как же с уменьшением площади проживания перекрытия обкладок = уменьшению ёмкости?

15 часов назад, Normann сказал:

Ещё хорошо бы слуховое сравнение устроить разных конструктивной.

Вот это самый трудный момент к которому надо подойти как минимум с двумя парами "разноконструктивных" конденсаторов необходимой ёмкости. А пока у меня почти получаются только "тренировочные заезды":smile-18:
С уважением, Nittis

Posted
В 11.06.2024 в 00:38, Nittis сказал:

p.s. Коллеги, а есть ли необходимость делать на "ремне" два вывода, в начале и в конце? А может нуегонафик?

И все же, для чего длинная обкладка должна иметь как минимум два вывода(в начале и в конце), замкнутых между собой?
С уважением, Nittis

  • 3 weeks later...
Posted

 Долго! До неприличия долго наматывал вторую пару на 10nF, но с меньшим(0,14) по диаметру проводом и, как мне кажется, с другим лаком в изоляции.
Почти в каждом слое приходилось уплотнять намотку по предоставленной ширине лезвием из относительно мягкого оргстекла для того, чтоб по возможности не допустить проваливания витков в предыдущий слой. В чистом виде избежать этого не удалось.
Понадобился выравнивающий слой конденсаторной бумаги и небольшое количество воска из разобранных конденсаторов промышленного изготовления для "заполнения пустот" возле щёчки.
С уважением, Nittis

  • Like (+1) 2
Posted
15 минут назад, Nittis сказал:

 Долго! До неприличия долго наматывал вторую пару на 10nF, но с меньшим(0,14) по диаметру проводом и, как мне кажется, с другим лаком в изоляции.
Почти в каждом слое приходилось уплотнять намотку по предоставленной ширине лезвием из относительно мягкого оргстекла для того, чтоб по возможности не допустить проваливания витков в предыдущий слой. В чистом виде избежать этого не удалось.
Понадобился выравнивающий слой конденсаторной бумаги и небольшое количество воска из разобранных конденсаторов промышленного изготовления для "заполнения пустот" возле щёчки.
С уважением, Nittis

Адский труд. Оно действительно того стоит?

Posted
52 минуты назад, Ollleg сказал:

Адский труд. Оно действительно того стоит?

Поставленный Вами вопрос терзает меня не в меньшей степени... Надеюсь на то, что наш Коллега, давший предварительное согласие "на прослушку", подтвердит или опровергнет стоимость того этого "рукоприкладства".
С уважением. Nittis

  • 1 month later...
  • 1 month later...
  • 9 months later...
  • 1 month later...
Posted
В 01.06.2024 в 21:55, Xрюн222 сказал:

Тоже стараюсь по возможности сделать коррекцию на минимально-возможных ёмкостях вообще, в принципе. Мой практический минимум пока что (150 пф + 50 пф) . Реализуется и на проволоке, и без неё. И весьма компактно.

Так может лучше тогда вакуумные конденсаторы использовать или задача самому сделать?

  • 2 weeks later...
Posted
В 25.05.2024 в 18:26, Nittis сказал:

Либо проблемный провод ПЭВ-2, либо кривые руки. Мне видится второе.

Из практики . Свил провод пэлшо , подал от мегаомметра 2.5 кв. , произошел пробой ,эту свивку  макнул в расплав парафина , пробой исчез. У меня их 3 мегаомметра  на 05, ,1,0 . И 2,5 КВ все проверяю перед установкой . Думаю в этом случае пропитка эта не помешает.

  • Like (+1) 1
Posted
В 14.09.2025 в 12:19, Kroul сказал:

Так может лучше тогда вакуумные конденсаторы использовать или задача самому сделать?

Навеяло что-то :)

Может просто рассчитать размеры и заказать типа из 4-6 слойной PSB ? Сделают и нарежут ,с золочеными выводами , останется только в красивый пакетик залить, с торговой маркой , себя любимого. :)

Posted
3 часа назад, Сергей А сказал:

Навеяло что-то :)

Может просто рассчитать размеры и заказать типа из 4-6 слойной PSB ? Сделают и нарежут ,с золочеными выводами , останется только в красивый пакетик залить, с торговой маркой , себя любимого. :)

Вроде читал где то, сейчас доступны к заказу 124 слойные платы....

Из 6 слойной PSB конденсатор будет размером с большой усилитель. К тому же в конденсаторе важны свойства диэлектрика - его линейность от частоты...... Короче громоздко, дорого и не практично..

Купите полипропилёновую бытовую плёнку и рулон кухонной фольги - и развлекайтесь на здоровье..... Без знания технологии нормальный и СТАБИЛЬНЫЙ конденсатор не сделать, но раза так с 10 у вас что то начнёт получаться. Но это будут не те конденсаторы, которые захочется поставить в свой усилитель.

  • Like (+1) 1
Posted
1 hour ago, Сергей А said:

Да, да, поучите меня как надо

У DIYaudio есть ветка про самодельные конденсаторы для трансмиссионной линии от ЭСГ Quad 57.

Posted
5 часов назад, Сергей А сказал:

Навеяло что-то :)

Может просто рассчитать размеры и заказать типа из 4-6 слойной PSB ? Сделают и нарежут ,с золочеными выводами , останется только в красивый пакетик залить, с торговой маркой , себя любимого. :)

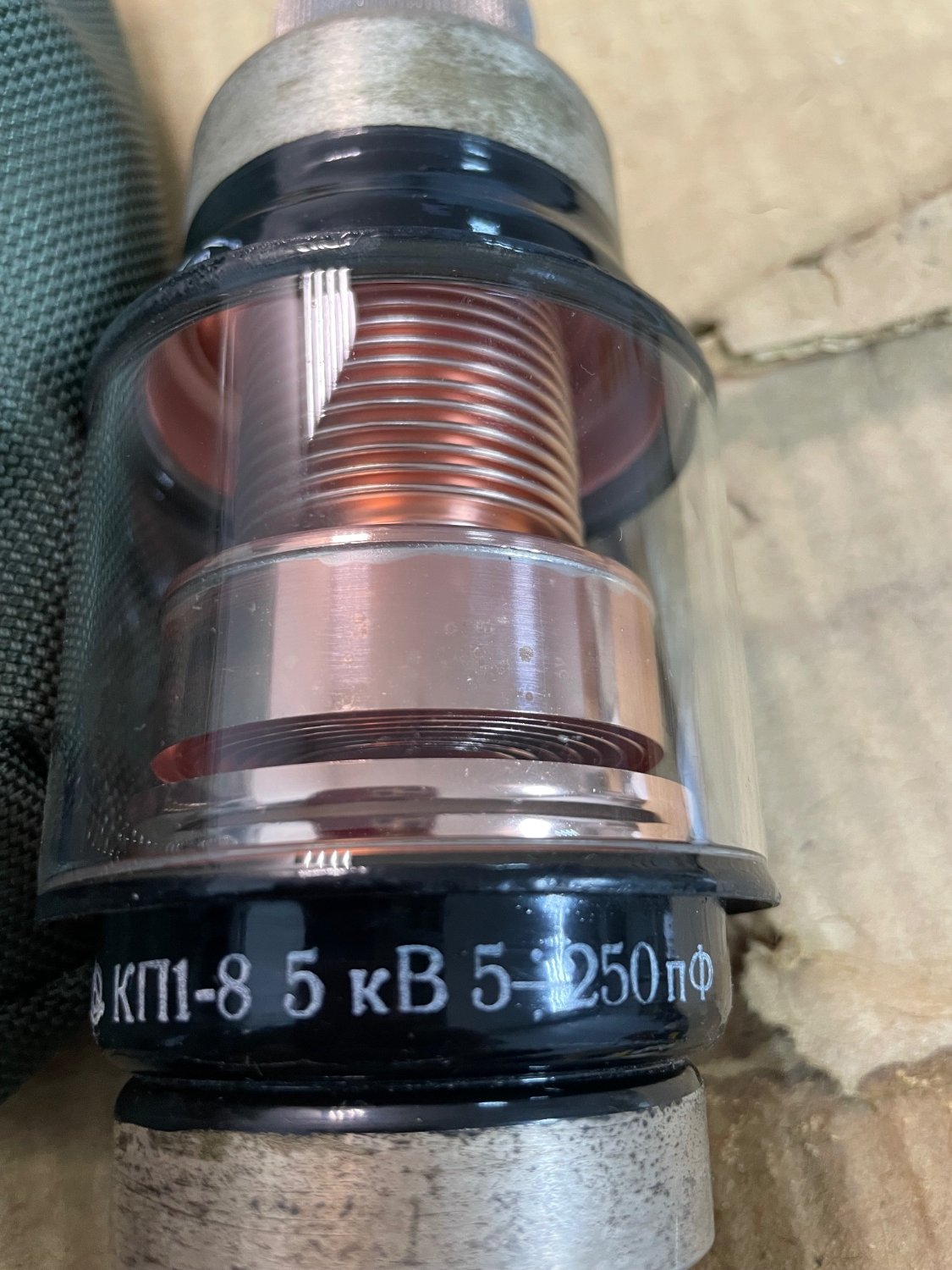

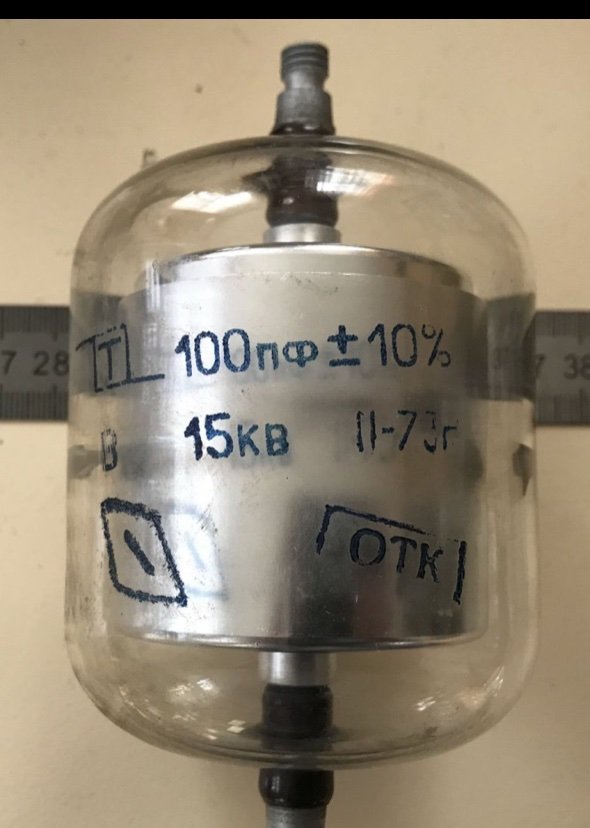

Ну конечно, если так проще, так и сделайте. Ну а свой пост я написал в ответ на пост ув. Хрюна, что ему достаточно емкости в несколько десятков пф. Пара вакуумных конденсаторов в 100-150пф не такие уж и большие, да и смотреться будут отлично, очень лампово, особенно переменной емкости)).



  • Like (+1) 1
