В 21.01.2023 в 15:35, Stan Marsh сказал:

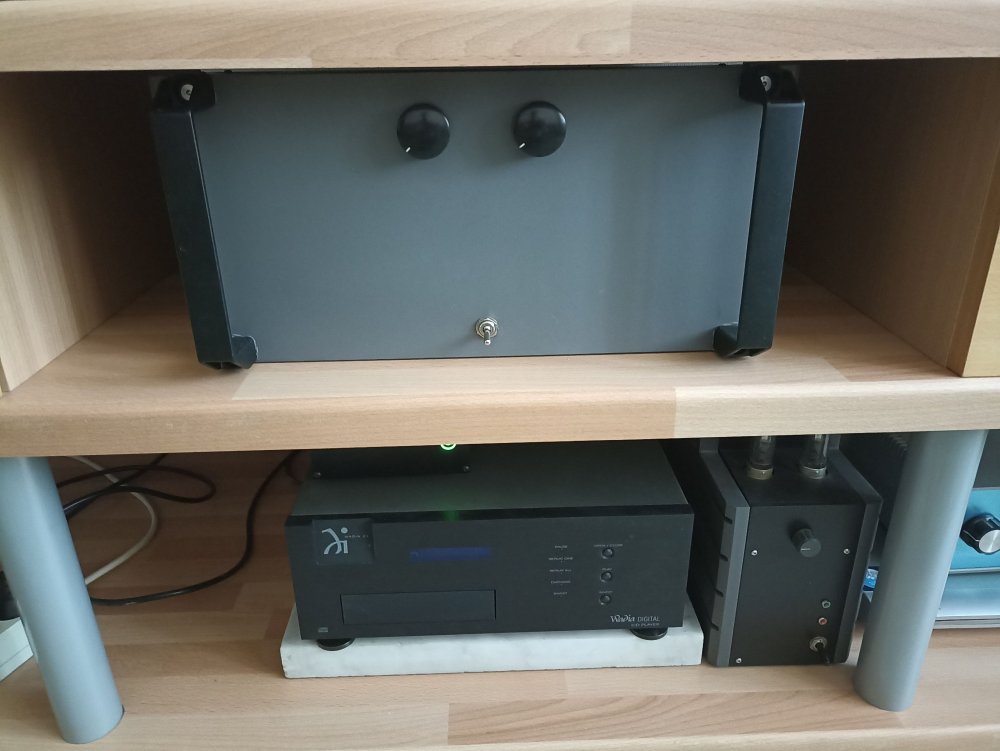

Что-то мне подсказывает, что упомянутый инженером "циклотрон" - это ускоритель частиц.:smile-11:

хороший такой "ускоритель"

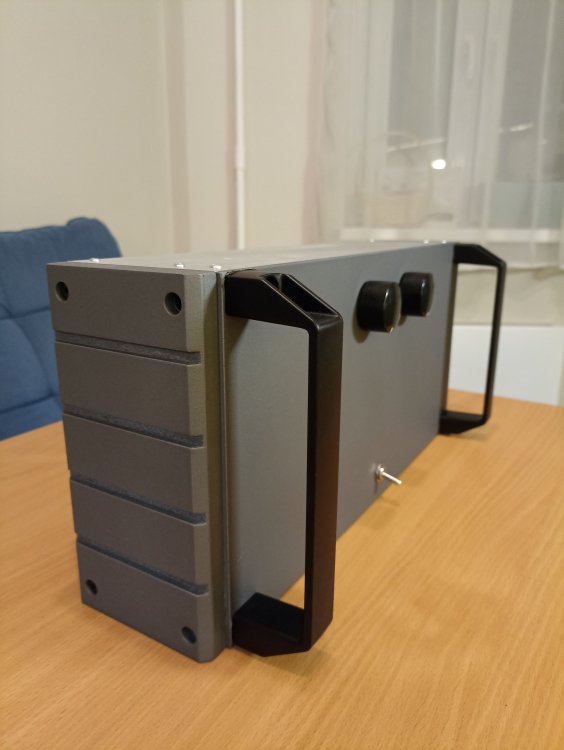

Цирк 1.jpg

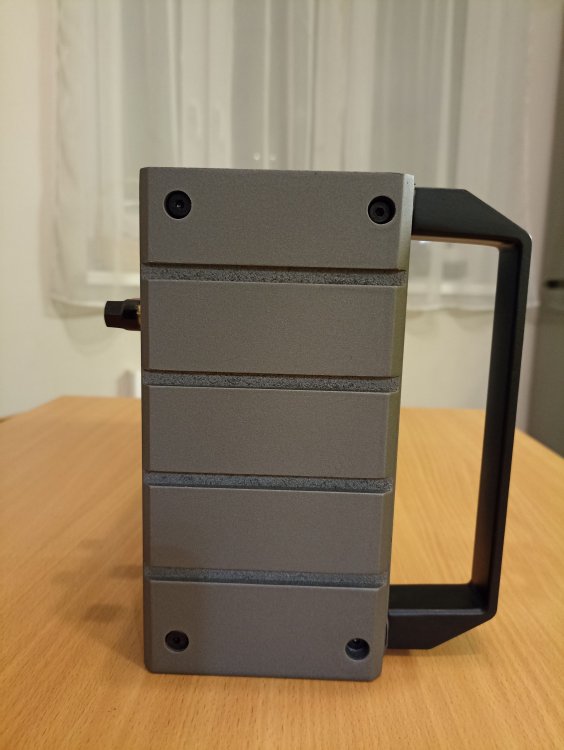

Цирк 2.jpg

  • 4 weeks later...
Posted
В 28.03.2022 в 11:38, ДимДимыч сказал:

Обещали как бы....

Покажем, чему нас научил наш старый добрый портал  и другие ресурсы.

Предлагаю всем размещать в данной теме фото своих готовых изделий,

можно с кратким описанием.

Начну с себя,

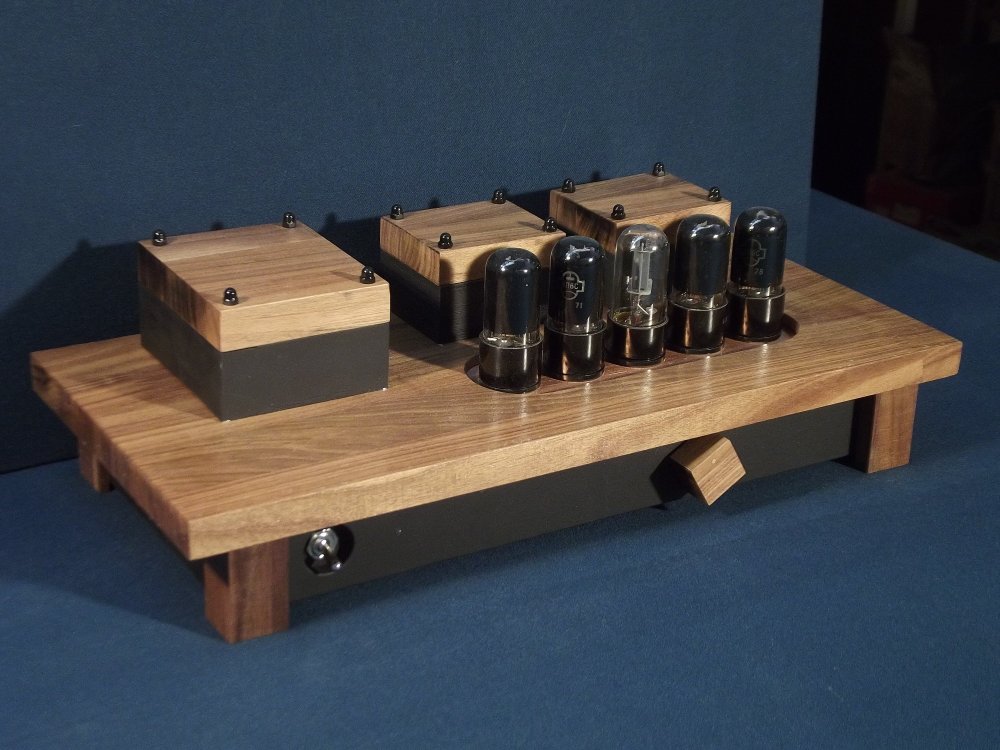

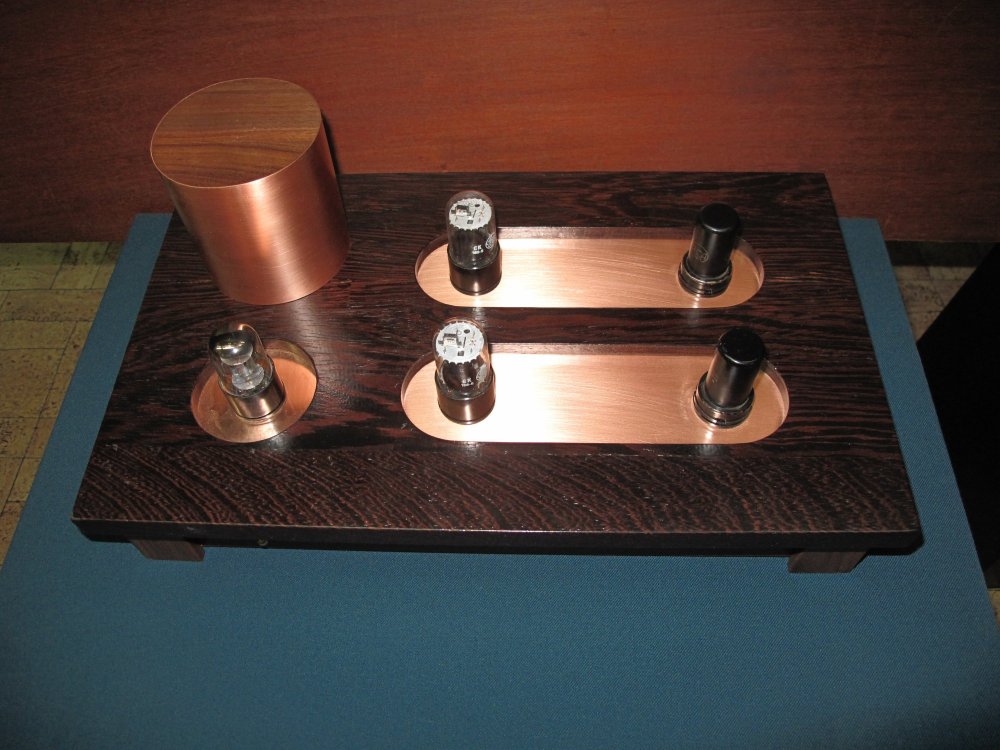

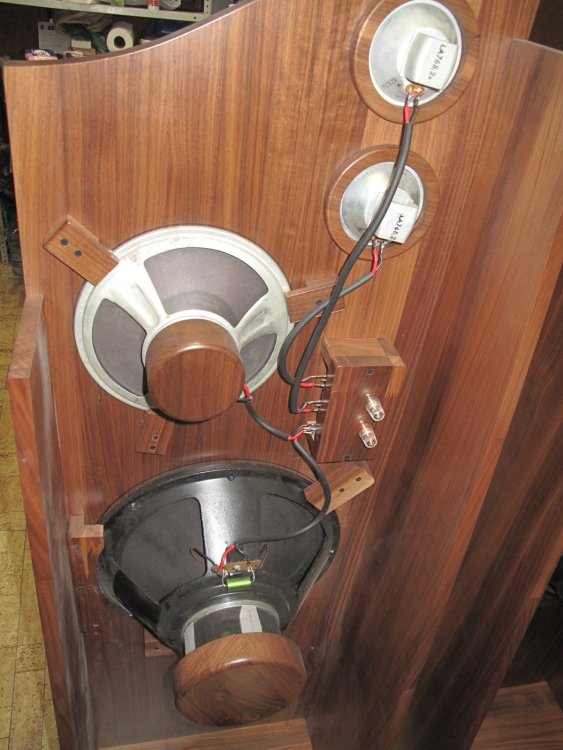

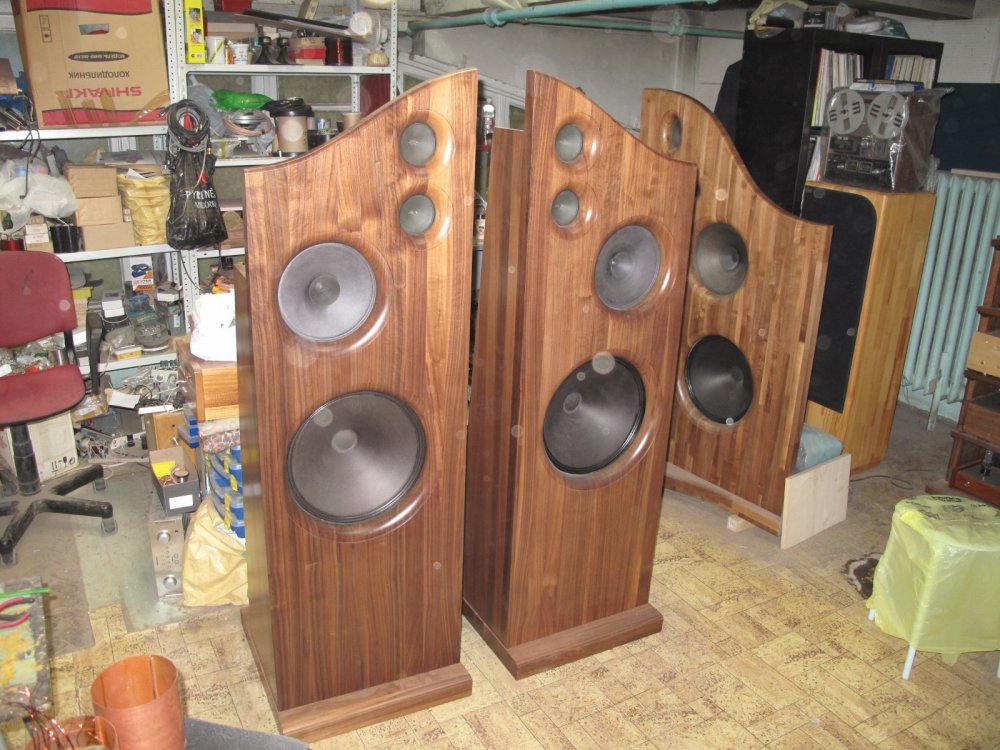

вот мои усилители, сделанные в течении моего лампового увлечения.




Изображение 039.jpg


Димыч,усил на 3м фото, просто супер! Как будто из фильмов Дэвида Кроненберга. Завораживает!

  • Thanks (+1) 1
Posted

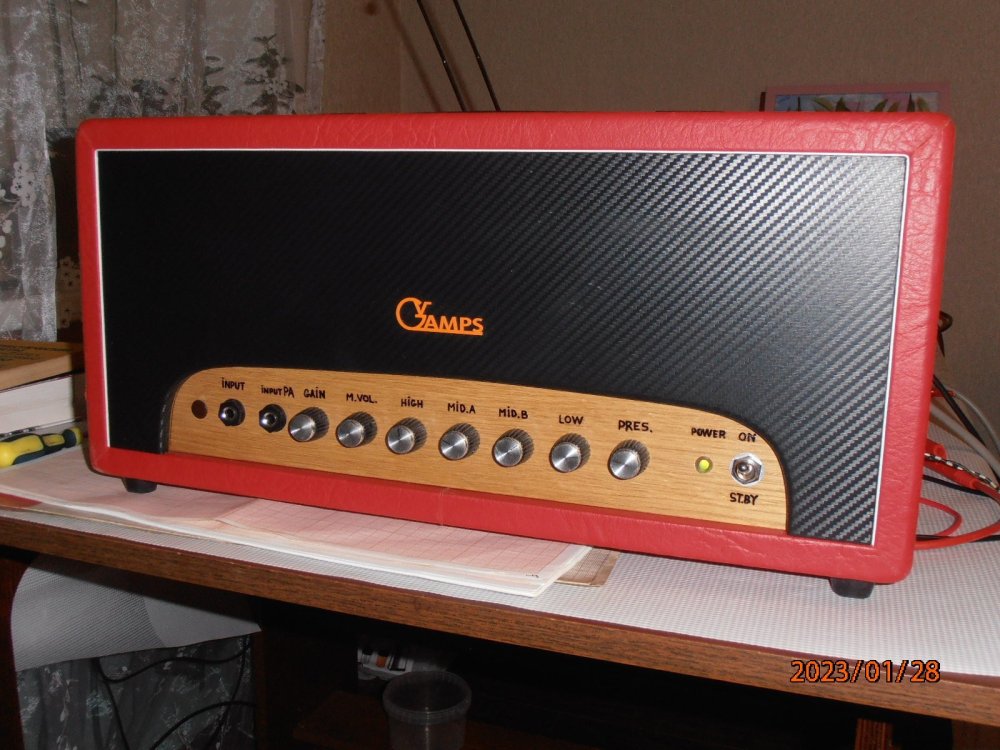

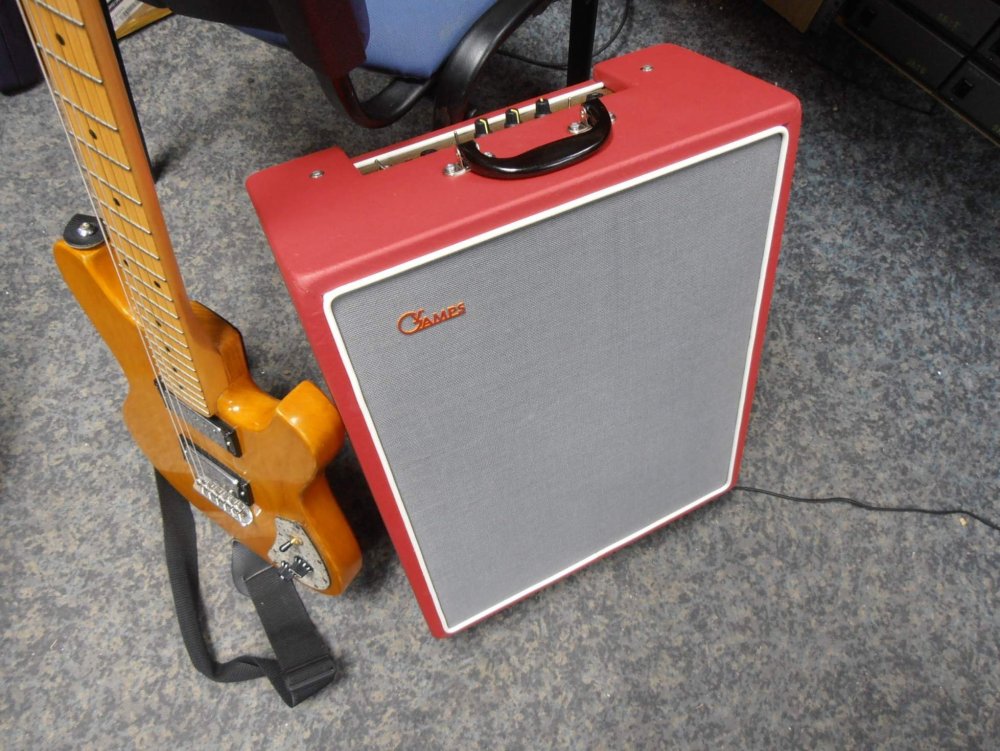

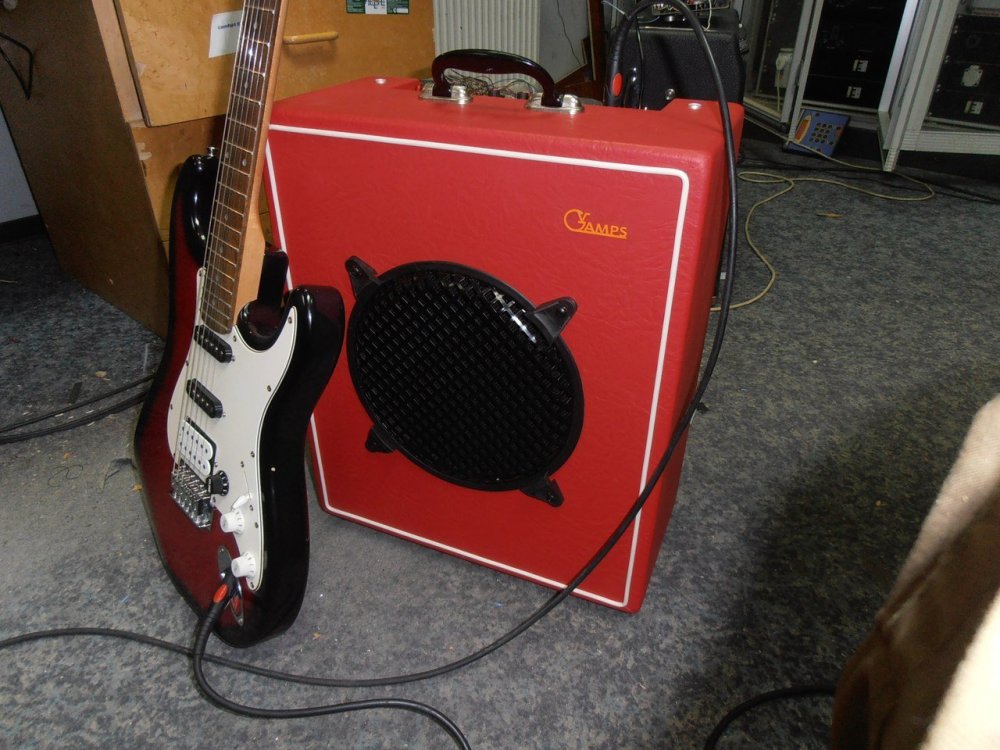

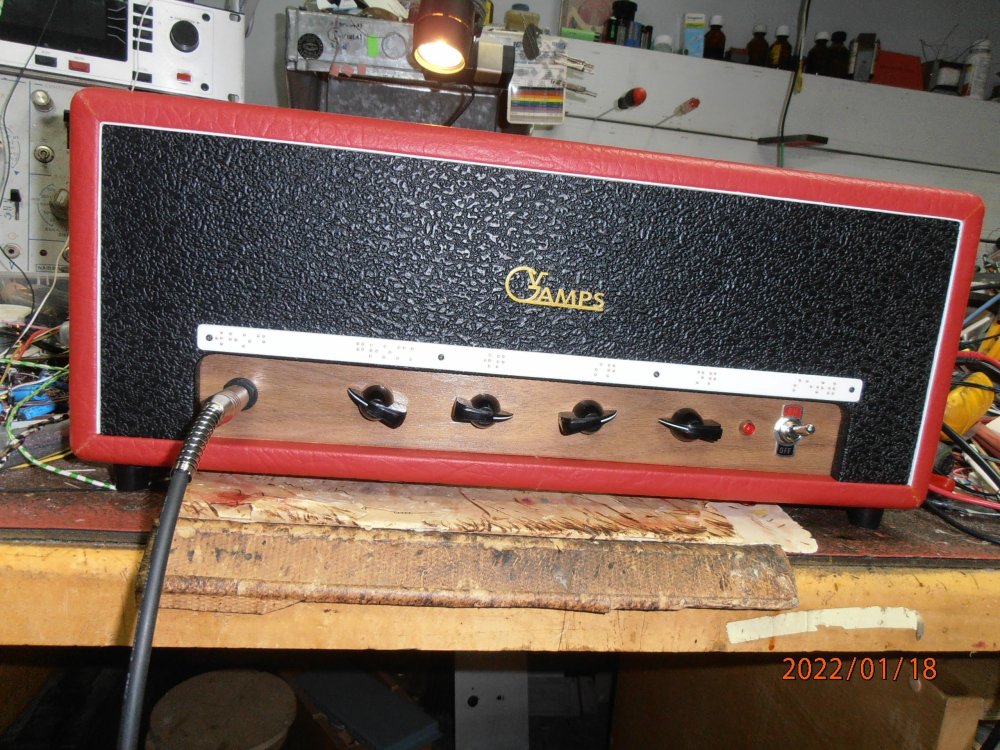

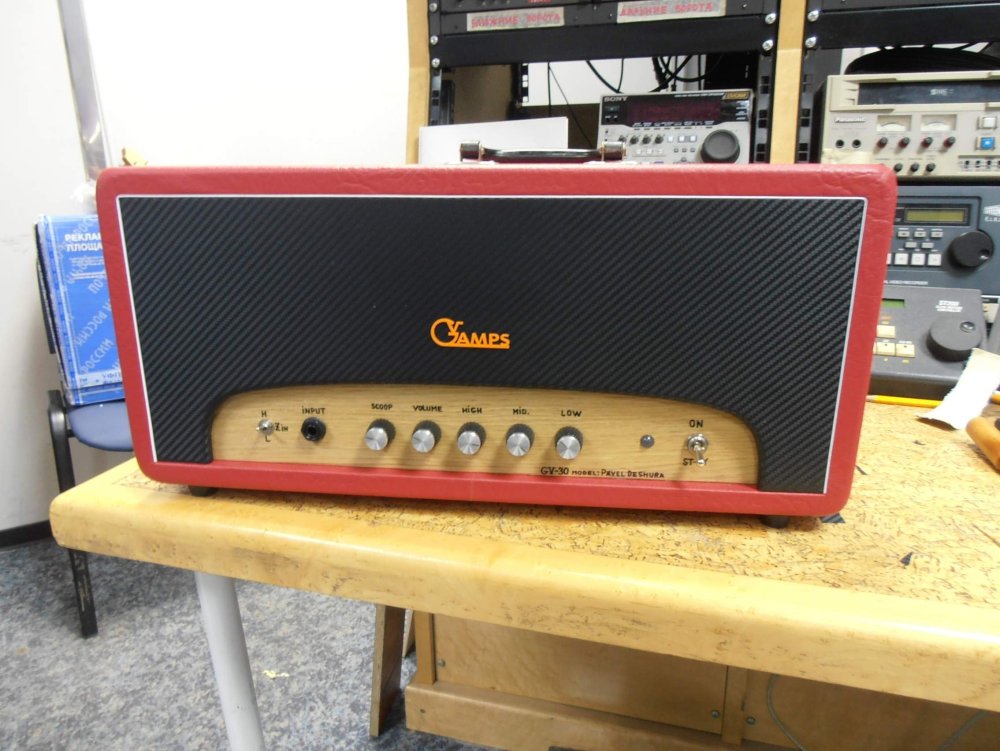

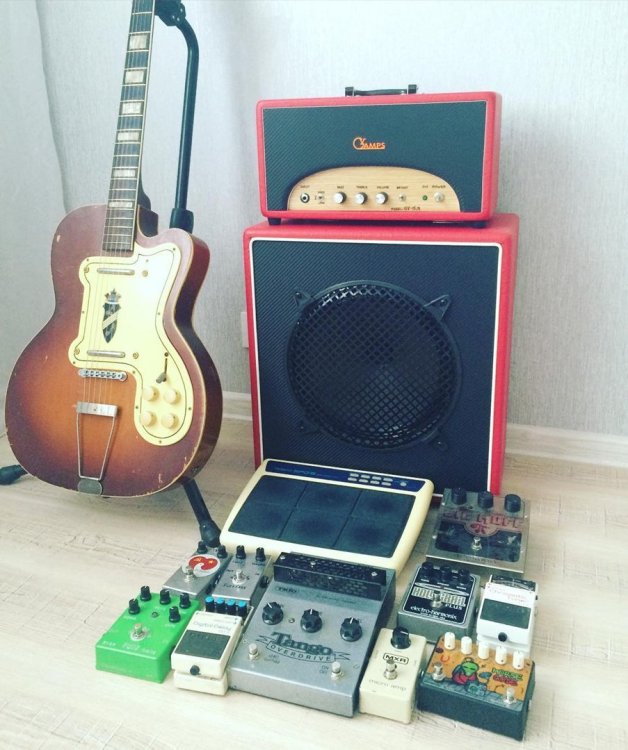

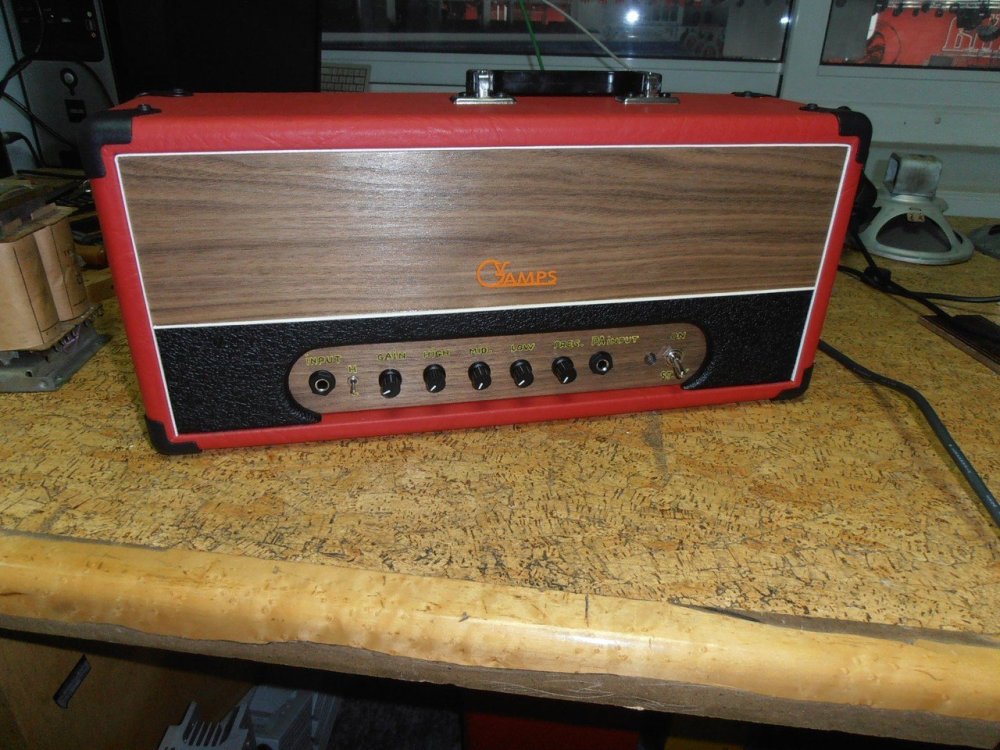

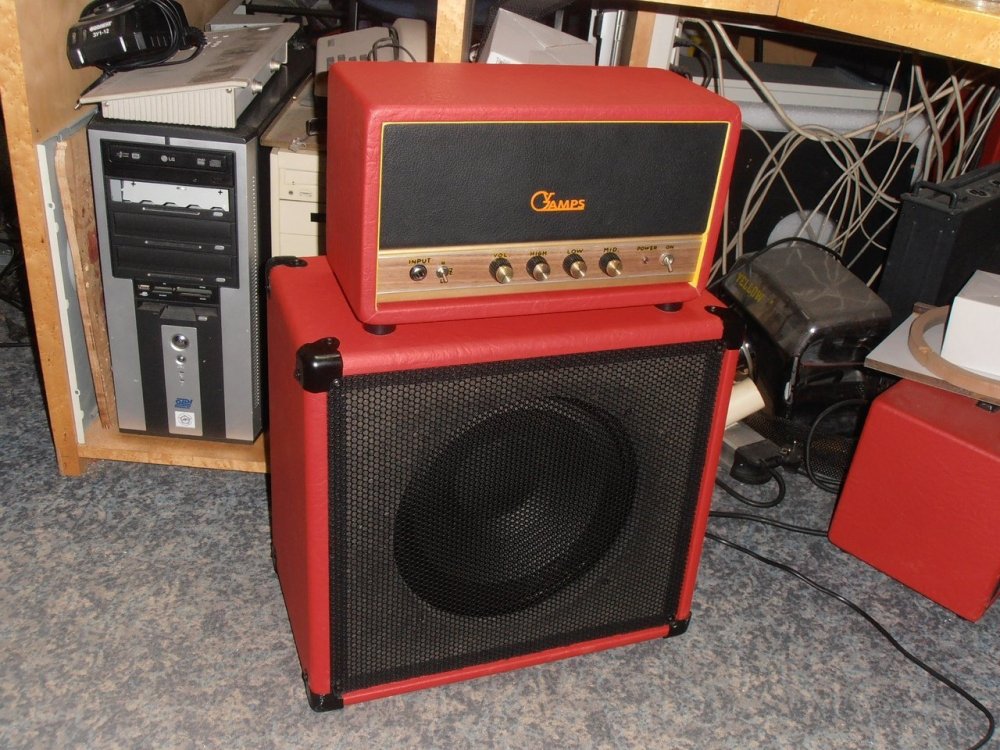

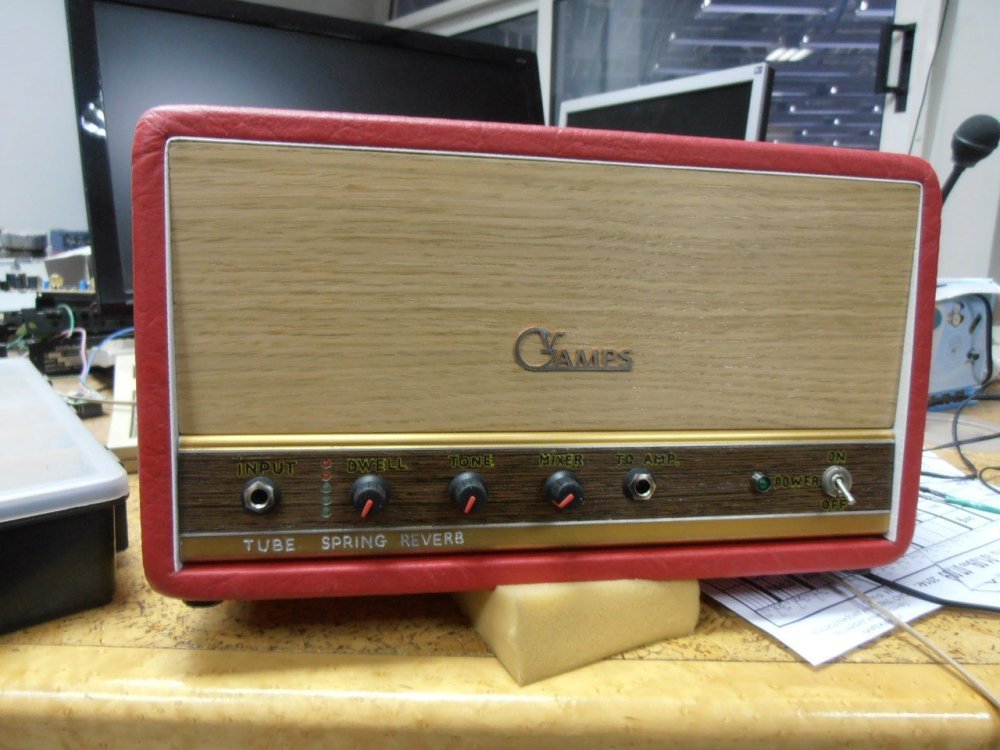

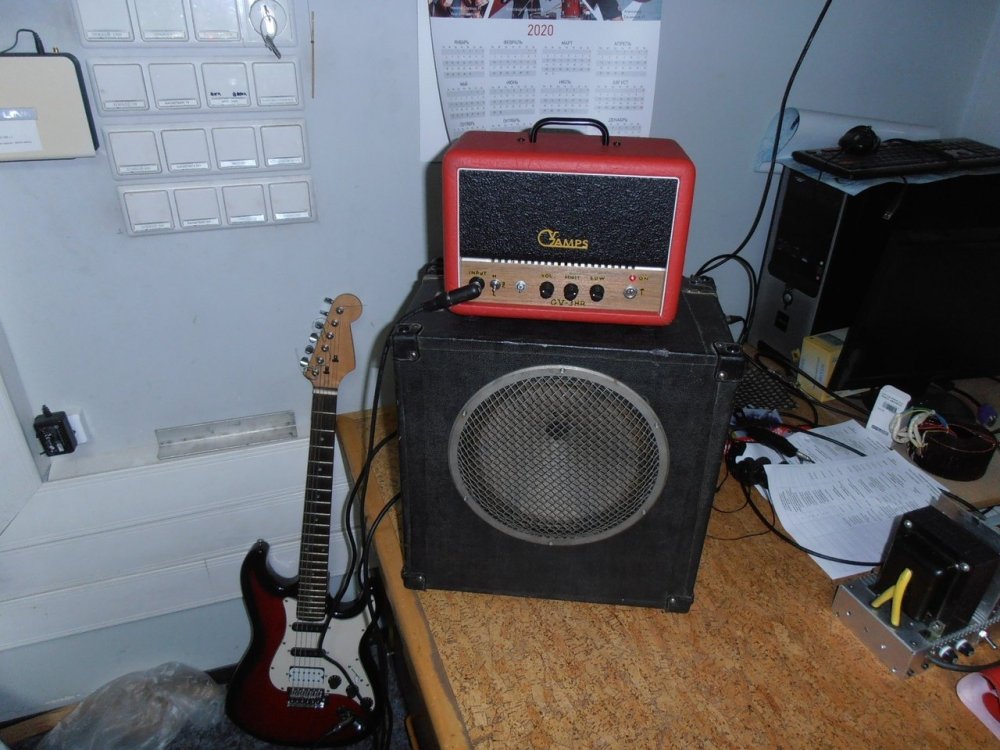

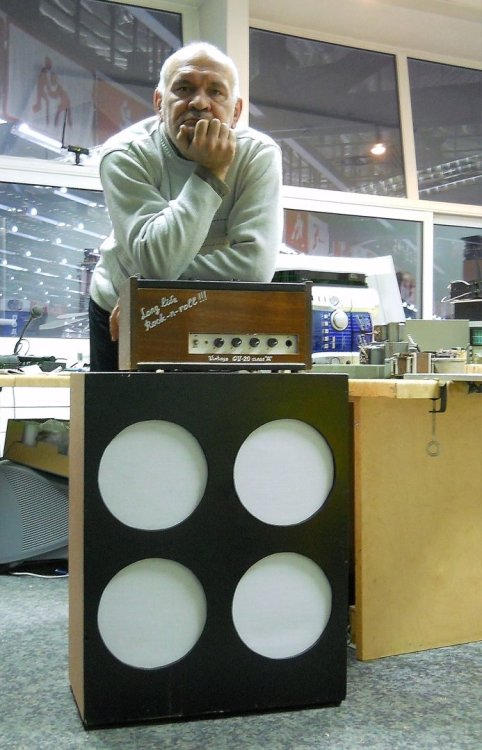

Всем привет!  Так-то я сейчас больше на ГП  тусуюсь , но всё ламповое начиналось с АП .  После того ,как сделал себе хай-эндный (начального уровня) комплектик звуковоспроизведения , полностью ушел в разработки гитарно-студийной аппаратуры  ....по велению сердца , так сказать ))))  Кое-что из своих изделий "G.V. Amps"  выложу для всеобщего обозрения и радости присутствующих )))))

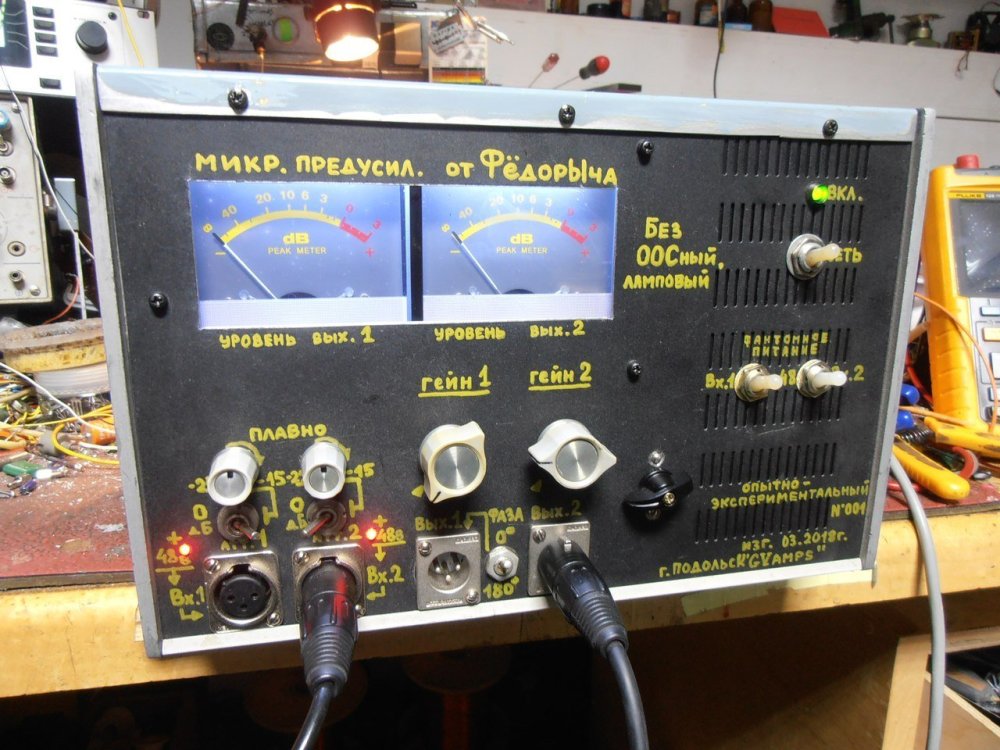

d6GfQh0SDi4.thumb.jpg.b629b5bdeb051873486d704d9ae31ae6.jpgrmhNTpqSP8I.jpg.4f4c2ce33eaae8482b8ed54d23de90ce.jpgOkJ33qmWnQg.jpg.831a777feaffb08e9e716843047095cf.thumb.jpg.d041110205df9616ce9984cbb4dcad42.jpgA_M4ysR8GOs.thumb.jpg.80073d4ad53747b370e388a97a47e98c.jpg


  • Like (+1) 1
  • Thanks (+1) 2
  • 1 month later...
Posted

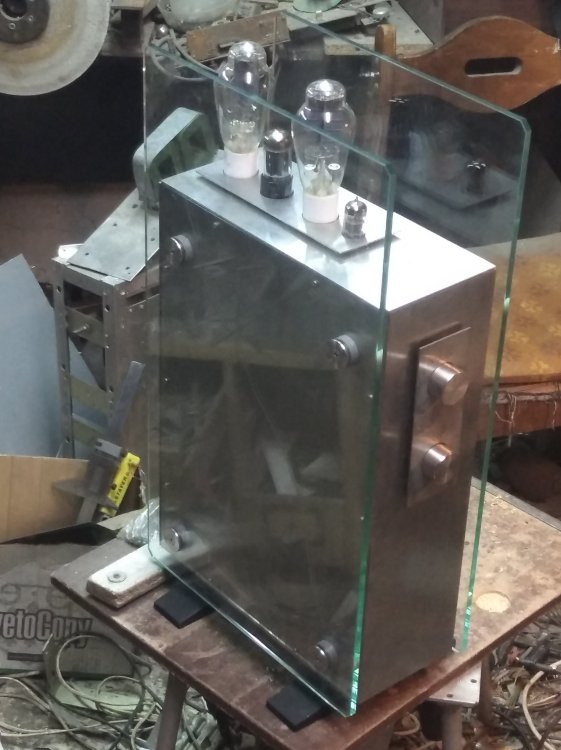

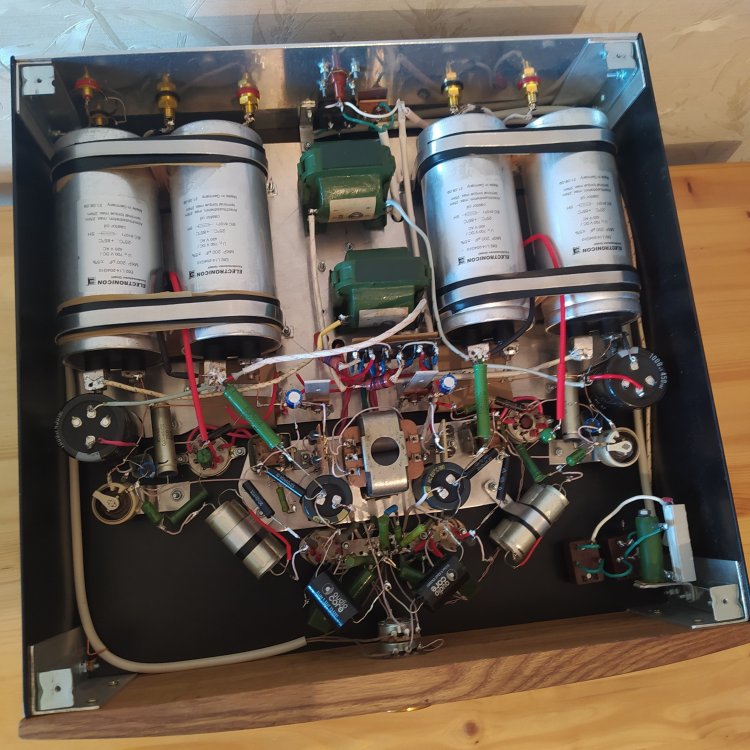

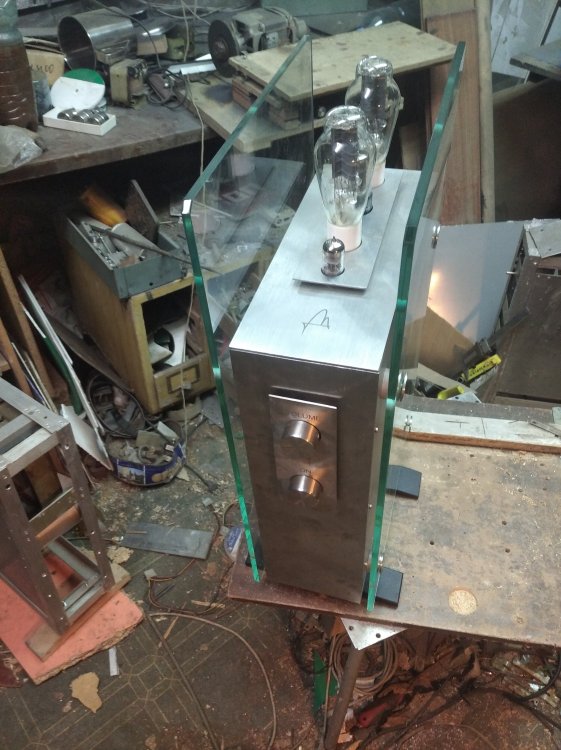

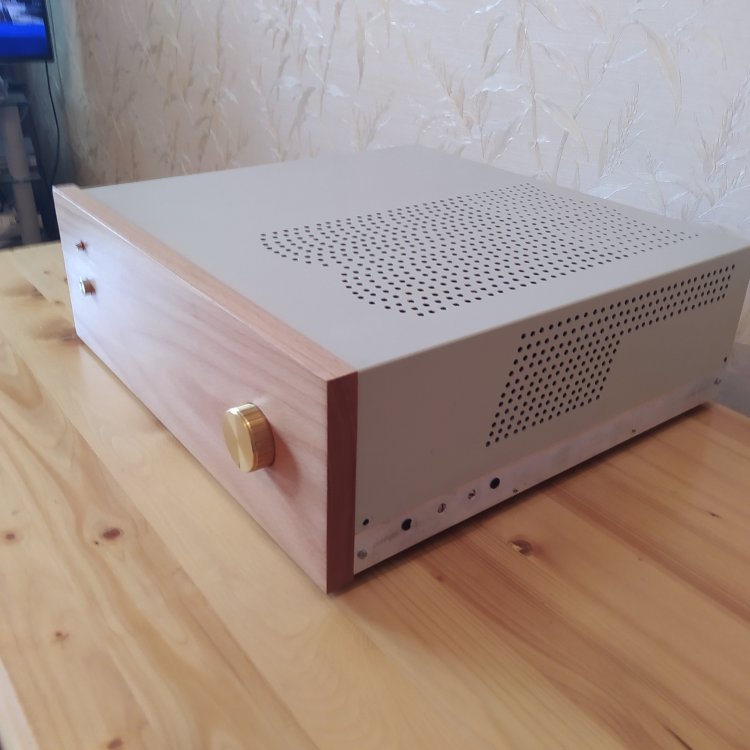

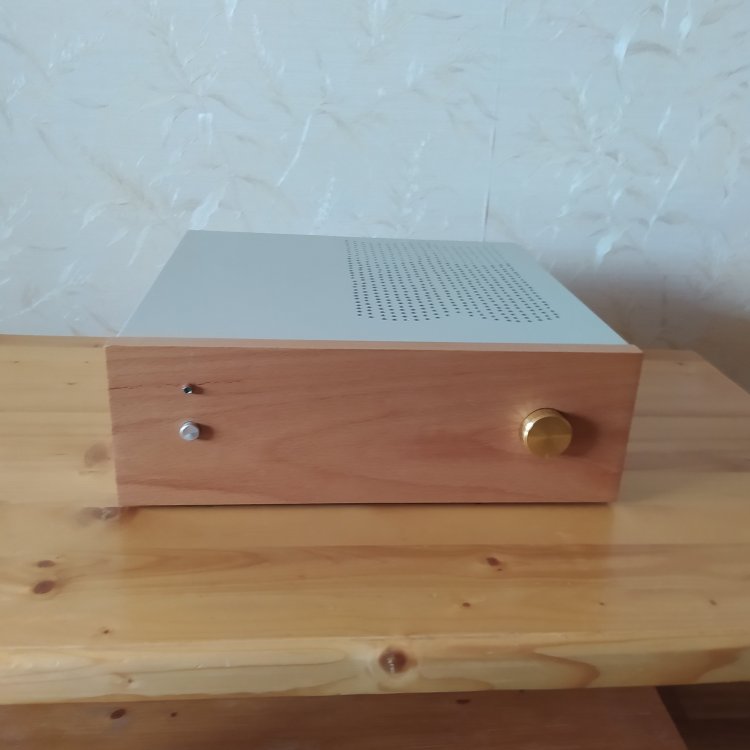

доделываю стерео на 300В двойное моно без эл тов в аноде драйвер 6BL7 условия с'емки не очень .  потом в праздничной обстановке обновлю



  • Like (+1) 5
  • 1 month later...
Posted

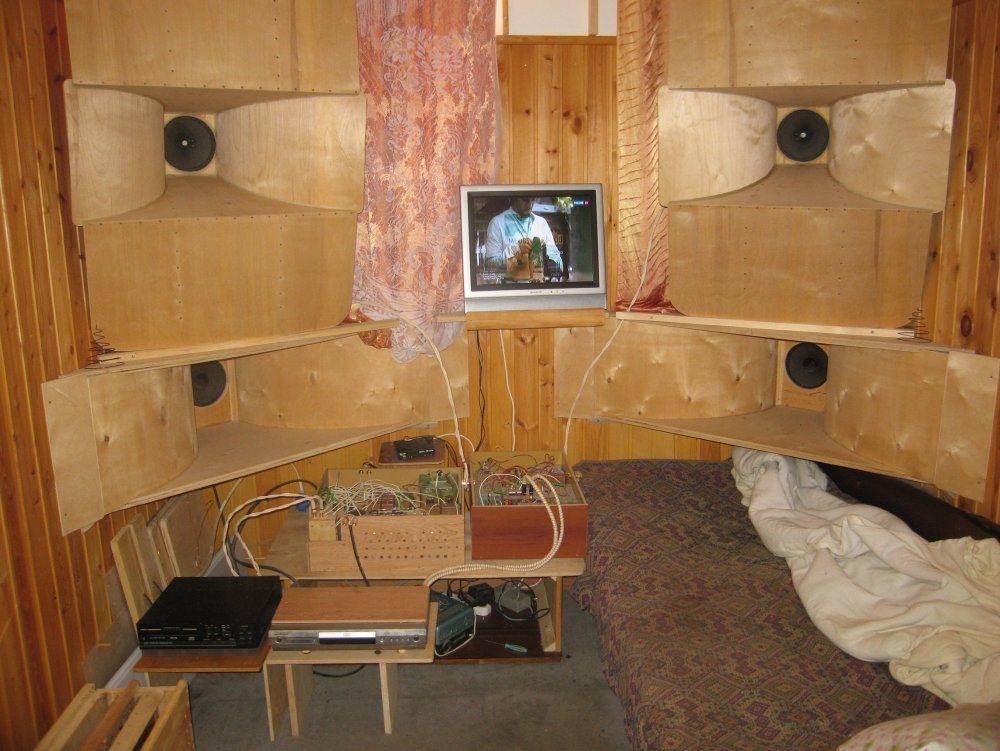

Какое у вас тут все красивое. глаз не оторвать. Боюсь испорчу вам тут всю малину. клубнику и облепиху. Две дачные системы, где все это растет, помимо картошки. Дизайн корпусов усилителей - коробка из под обуви. Монтаж - как Бог на душу положит, свобода и простор. Однокаскадные однотактные без ООС пентоды 6П18П в одном и 6П6С в другом.Акустика - резонансные рупора на ШП динамиках. Системы тоже резонансные получились, акустика КдП этому поспособствовала, как и все остальное. Звучит неплохо, кто входит в резонанс с этими системами тот получит музыку по полной и даже больше.



  • Like (+1) 2
  • Cool (+1) 1
Posted

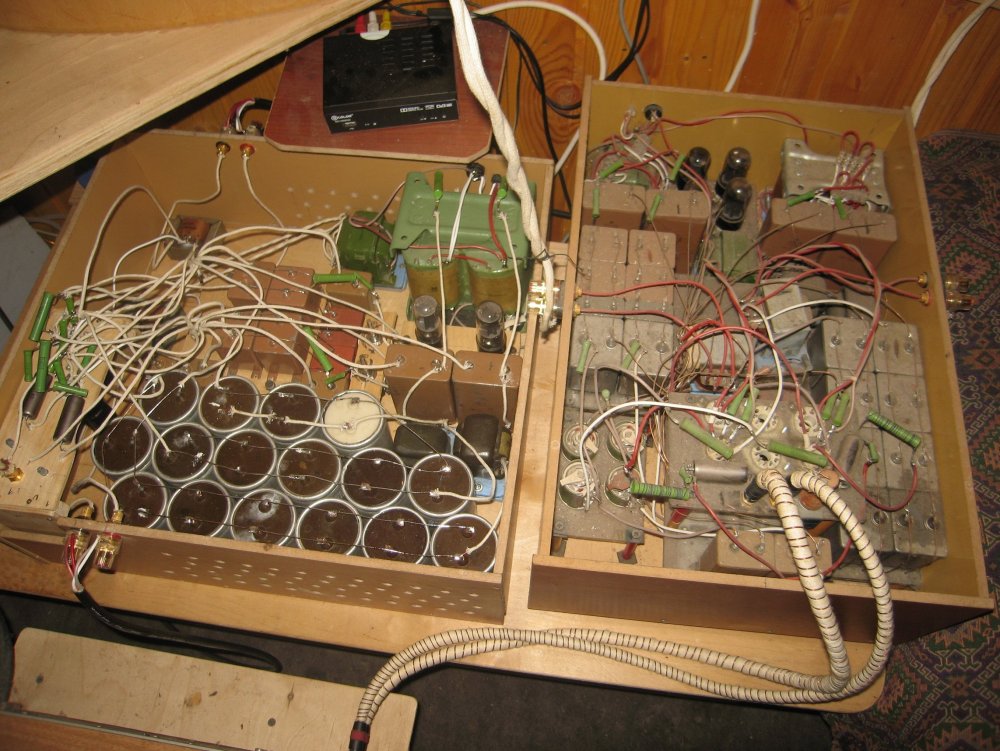

В обоих усилителях электролиты и пленочные емкости не используются, только бумага-масло и бумага. Двойное моно. В правом 4 блока питания, ОППВ, три силовых транса и два фильтра на смещение. Смещение на подземном резисторе. Земля - истинная звезда. Разводка - только навесной объемный трехмерный свободный монтаж, ни каких плат, жгутований.Перевернутый подземный  кенотрон, необычное включение силовых трансов.Общая мощность трансформаторов порядка 200 ватт на канал у каждого усилителя, выходная мощность усилителей  2Х2 ватта. Играют на резонансную рупорную акустику с ШП динамиками 4 ватта. КдП небольшая, всего 12,5кв.метра, обработана акустически пол, стены и потолок.В результате получились две резонансные системы с неплохим звуком и хорошей музыкой, оторваться от них трудно, затягивает.

  • Like (+1) 3
Posted

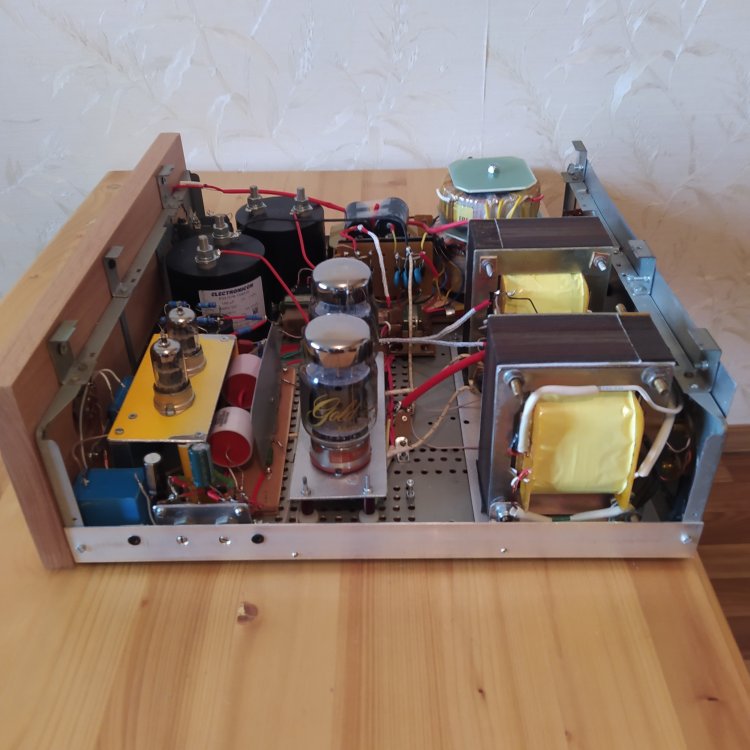

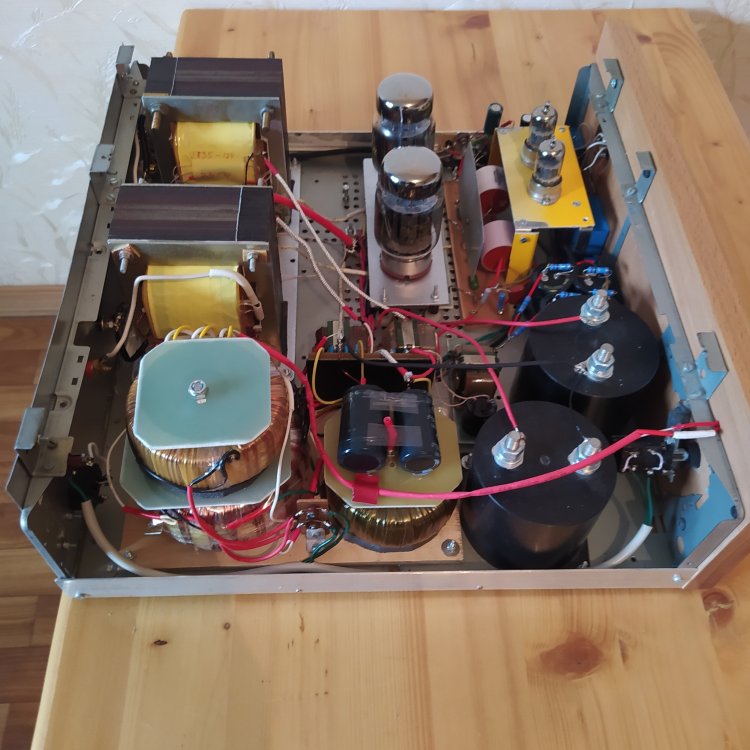

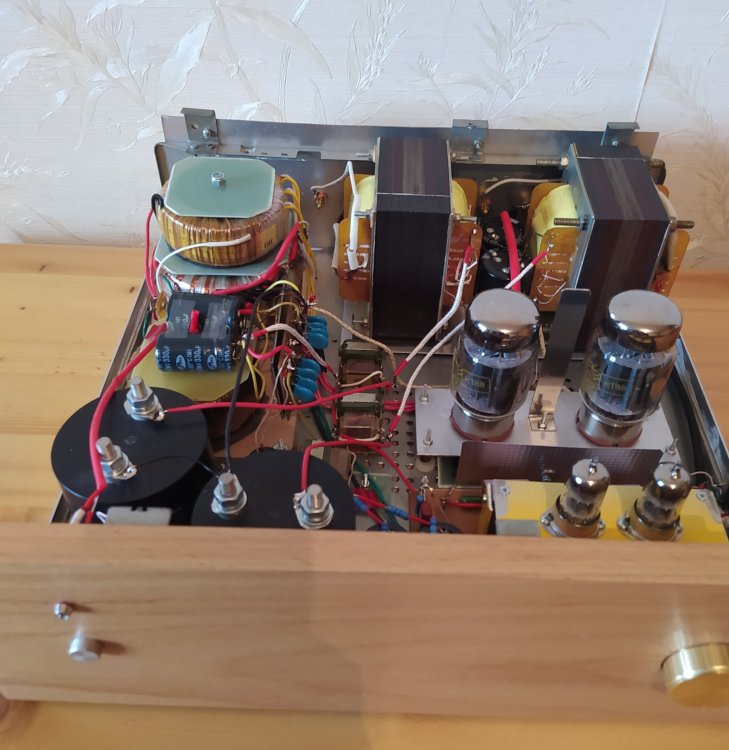

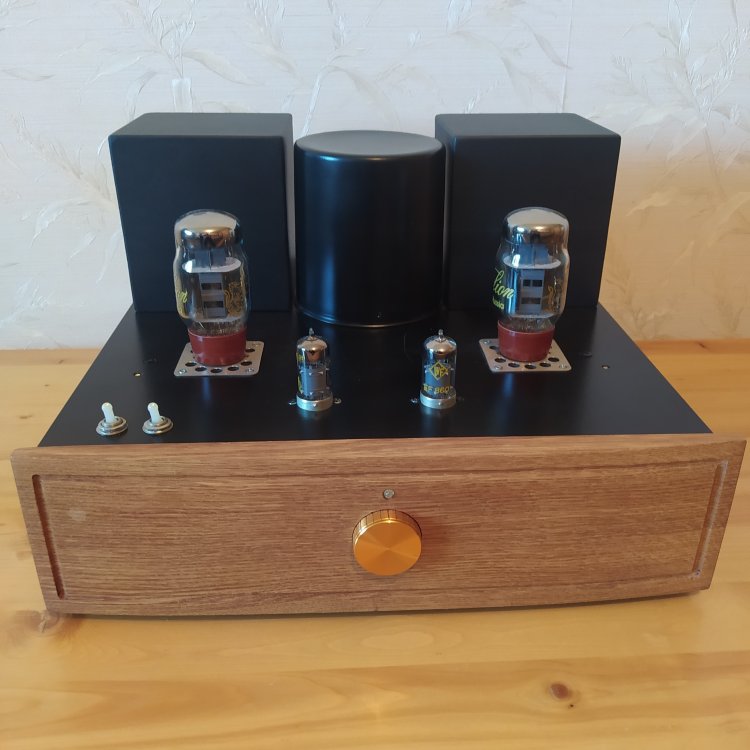

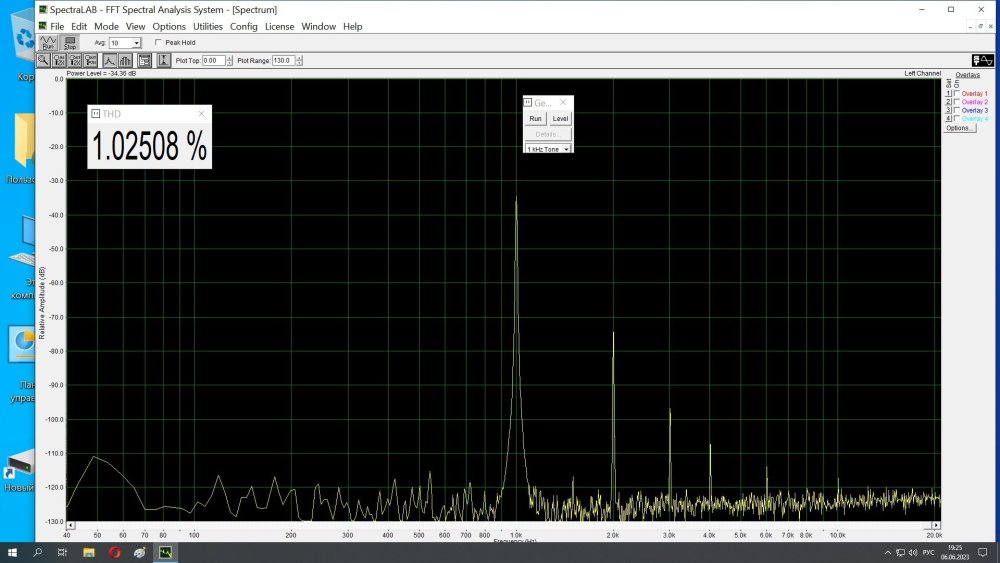

ECC85-КТ88. Драйвером обсуждавшийся на Форуме SRPP с пит-ем 480в и двумя R 360ом, см-2,3в. КТ88 в триоде, Uа-385в, ток 62ма. Rа-4,3ком, см-е регулируется, анодное  выбирается до 450в,  можно применить любые КТ. Спектр на 1вт.







  • Like (+1) 6
  • Thanks (+1) 1
Posted

Да это фольговый полипропилен Orange. По мне, совсем не показались яркими, всьма ровное, объёмное и детальное звучание, даже несколько холодное. Использовал как разделительные (межкаскадные) -  очень понравились, после мундорфов спуприм, как "одеяло сняли". Из того, что было у меня, лучшие. В фильтр АС на ВЧ тоже пробовал подключать, отлично, на ленточном ВЧ очень сильно слышно качество конденсатора. За 500 рупий\шт - просто подарок :)

  • Like (+1) 1
Posted

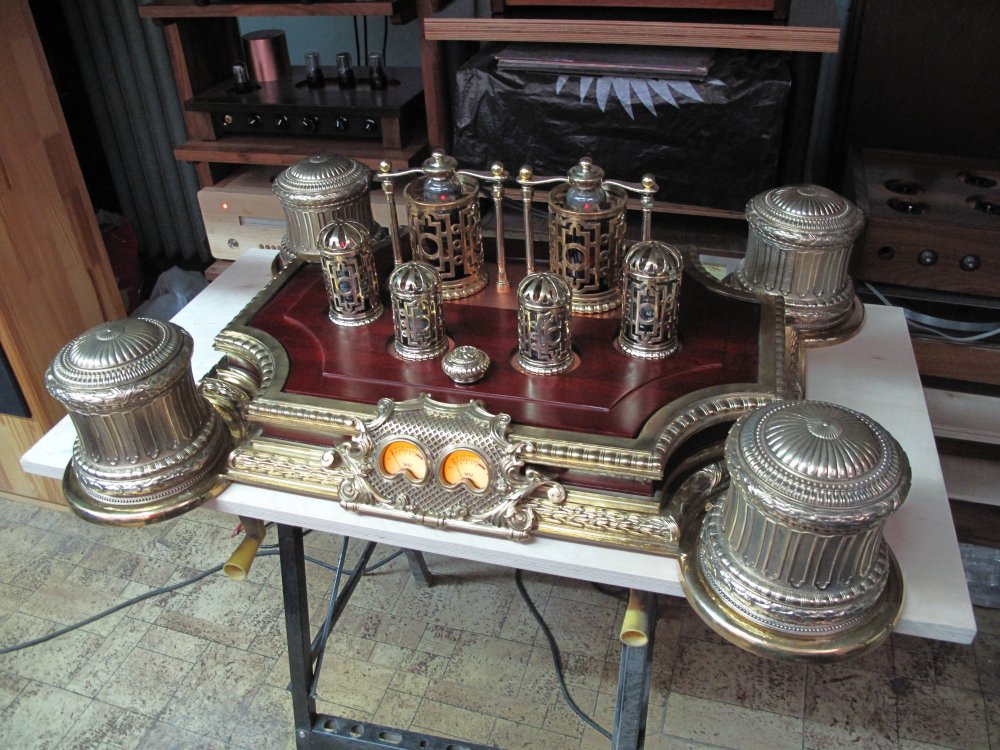

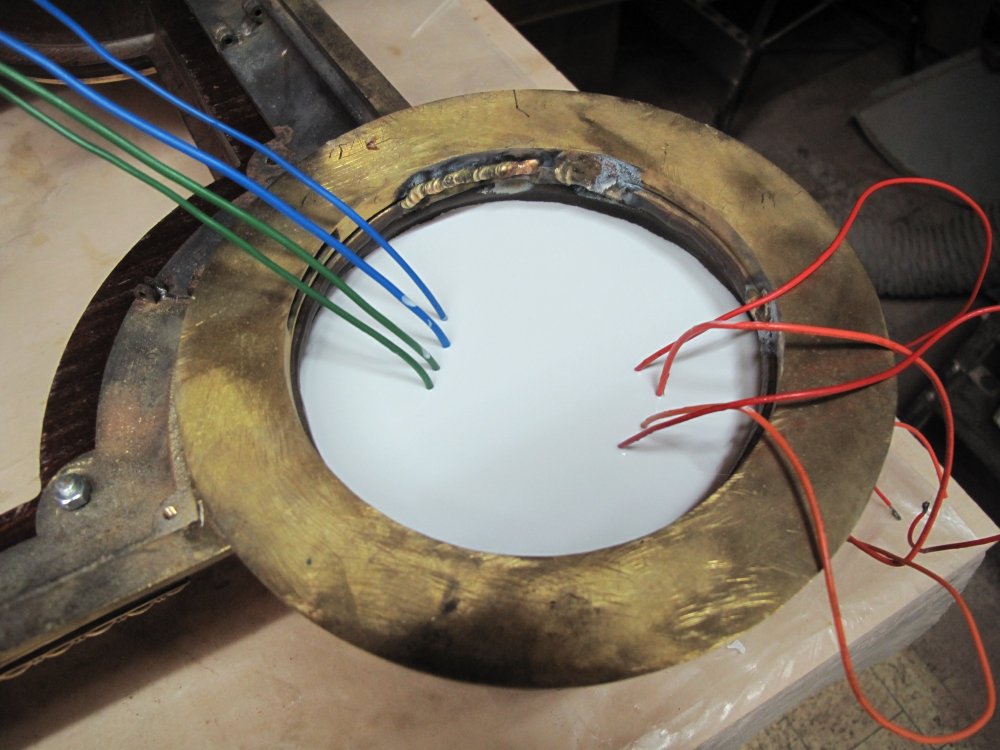

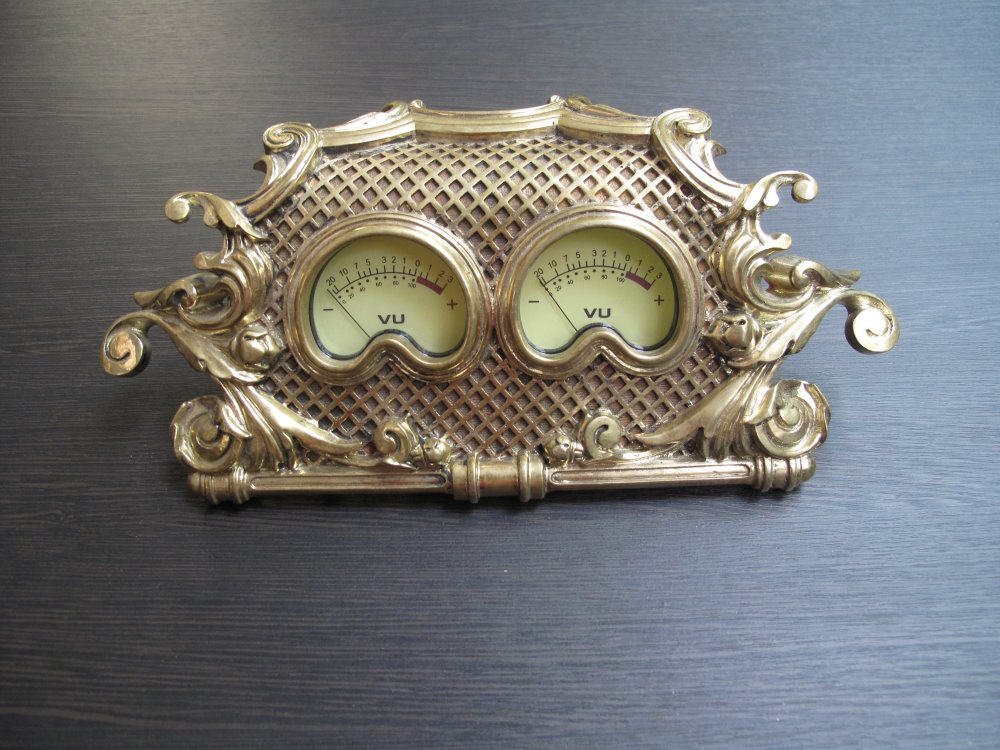

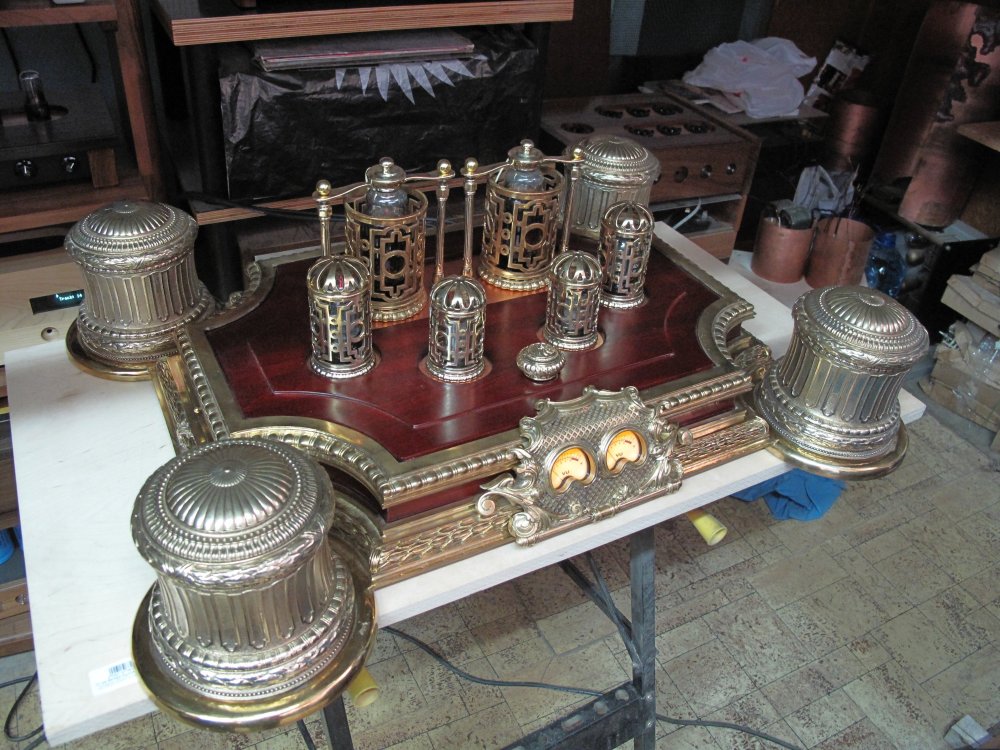

Вот такой делали, полгода изготовления форм, литья, пайки, шлифовки, подгонки, гемор короче.

Никогда больше не буду заниматься литьём медесодержащих сплавов.

Заказчик из очень тёплой, нефтедобывающей страны.

45 кг литья. Лампы EL51.

Но ипотеку враз погасил.




  • Like (+1) 7
  • Thanks (+1) 1
  • Cool (+1) 1
Posted
4 минуты назад, Сергей Б сказал:

полгода изготовления форм

.... я себе даже не представляю..... каторжный труд...... итог впечатляет!

Дизайн на усмотрение заказчика....  а вот работа да......

Posted

Следующий заказ должен быть под усилитель в стиле Фаберже, главное что бы у заказчика денег хватило....:smile-03::smile-28:



Posted
3 минуты назад, Ollleg сказал:

главное что бы у заказчика денег хватило...

Тут ведь как: больше денег - меньше вкуса. Такая вот обратная пропорциональность. То ли с денег дуреют, то ли только дураки в богатеи выбиваются.

  • Like (+1) 4
Posted
Только что, Stan Marsh сказал:

Тут ведь как: больше денег - меньше вкуса. Такая вот обратная пропорциональность. То ли с денег дуреют, то ли только дураки в богатеи выбиваются.

Дык саудиты, дикие они, вкус чуть лучше чем у пакистанцев, тем еще цветы разноцветные нужны.

Мы все толкучки и помойки в Москве прошли, в поисках всякой фигни с которой можно слепки сделать, там и подстаканники, и подставки для зубных щеток, и кубки, и обломки рам от икон и картин, и т.д.

  • Like (+1) 1
Posted
2 часа назад, Stan Marsh сказал:

То ли с денег дуреют, то ли только дураки в богатеи выбиваются.

Скорее когда деньги шальные. Хотя у меня состоятельных знакомых нет - могу быть не прав.
