Stan Marsh Mentor

Stan Marsh

Posted
Posted
14 минут назад, Ollleg сказал:

Я не готов ворочать 39 кг

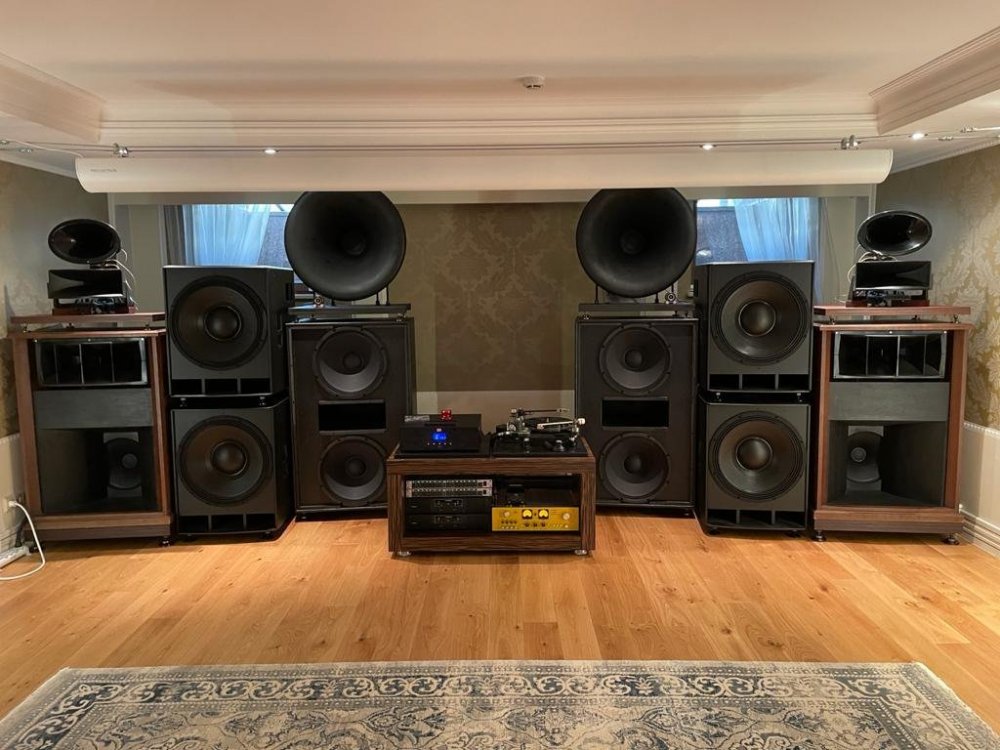

Вот же ты нежный, Олег! В "Системе Шефа" каждый блок весит от 150 до 240кГ, а их 16 штук, да ещё акустика. Суммарно чуть более пяти тонн.






  • Like (+1) 2
  • Replies 640
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Dalex
Dalex

Моя прошлогодняя конструкция гибридного корректора с мс трансформатором и блоком питания в одном флаконе. Флакон - корпус от советской измериловки. Отделка корпуса - пленка. Люблю я так

DYA
DYA

Как то попались мне УС REGENT 60  в очень плачевном виде, пришлось привести в порядок.

germes
germes

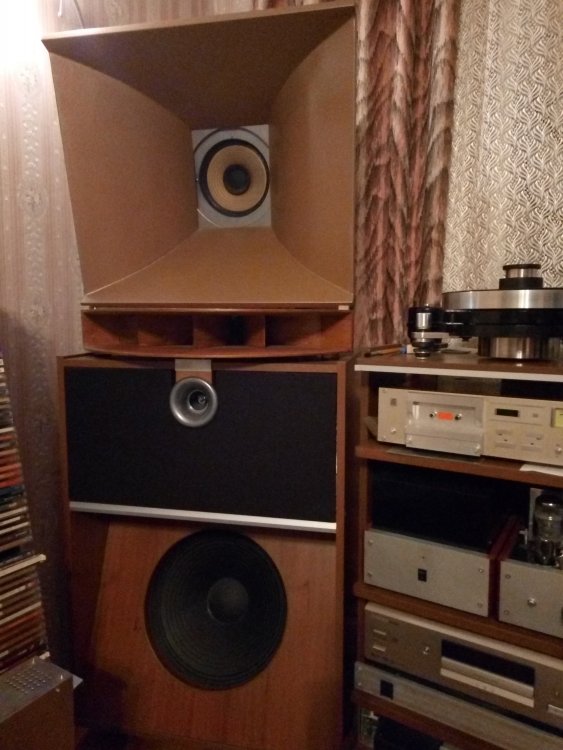

1)Вариативный Онкен на динамиках Coral,2)обратный рупор на Altec-416(нч) и Supravox (сч-вч), 3)щелевой фи на Altec 416(нч),дудка Altec и Coral (вч),4)щиты на "народных" динамиках для домашней системы.

Posted Images

Ollleg Mentor

Ollleg

Posted
Posted
4 минуты назад, Stan Marsh сказал:

Вот же ты нежный, Олег! В "Системе Шефа" каждый блок весит от 150 до 240кГ, а их 16 штук, да ещё акустика. Суммарно чуть более пяти тонн.






Стас, художники они все такие .... Гыыыыыыыыыыыы

Считай, это новая мода 2022 от дизайнера Ollleg:classic_biggrin:

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
Только что, Ollleg сказал:

Стас, художники они все такие

Это да, но играет это всё просто фантастически. Я бы ударился в подробности, там моей работы полно, но увы! Владелец добро не даёт.

Ollleg Mentor

Ollleg

Posted
Posted
24 минуты назад, Stan Marsh сказал:

Это да, но играет это всё просто фантастически. Я бы ударился в подробности, там моей работы полно, но увы! Владелец добро не даёт.

Боится, утянут идеи конструктива? Ну так с нашим поколением и умрёт всё лучшее по звуку.



Stan Marsh Mentor

Stan Marsh

Posted
Posted
3 минуты назад, Ollleg сказал:

Боится, утянут идеи конструктива?



Не очень публичный человек, не любит шумихи. Да там все усилители OTL, прообраз ФК попробую как-нибудь выложить, а АС вряд ли кто-то отважится повторить.?

  • Like (+1) 1
Кружка Local

Кружка

Posted
Posted
2 часа назад, Stan Marsh сказал:

В "Системе Шефа" каждый блок весит.

Так похоже львиная доля веса в корпусах осела. Сплошная бронза и медь.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
9 минут назад, Кружка сказал:

Так похоже львиная доля веса в корпусах осела.

И ещё силовики весят прилично, а ТВЗ там нет.

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
29 минут назад, Сергей Витальевич сказал:

А в рупоре,что за динамик?

Серёж, он столько раз менялся, что теперь даже не вспомню. В одном из промежуточных вариантов там был SONIDO. Система была другая, но рупор был такой же, только белый.


  • Like (+1) 3
Drakon Community Regular

Drakon

Posted
Posted

""Акустика на коаксиальных динамиках"15" Танной DC3836(CPA15)""

Прям мистика какая то, одного года, одного имени, одного отчества, да еще и динамики основные одинаковые....

  • Like (+1) 1
  • 2 weeks later...
  • 2 weeks later...
gu-48 Collaborator

gu-48

Posted
Posted

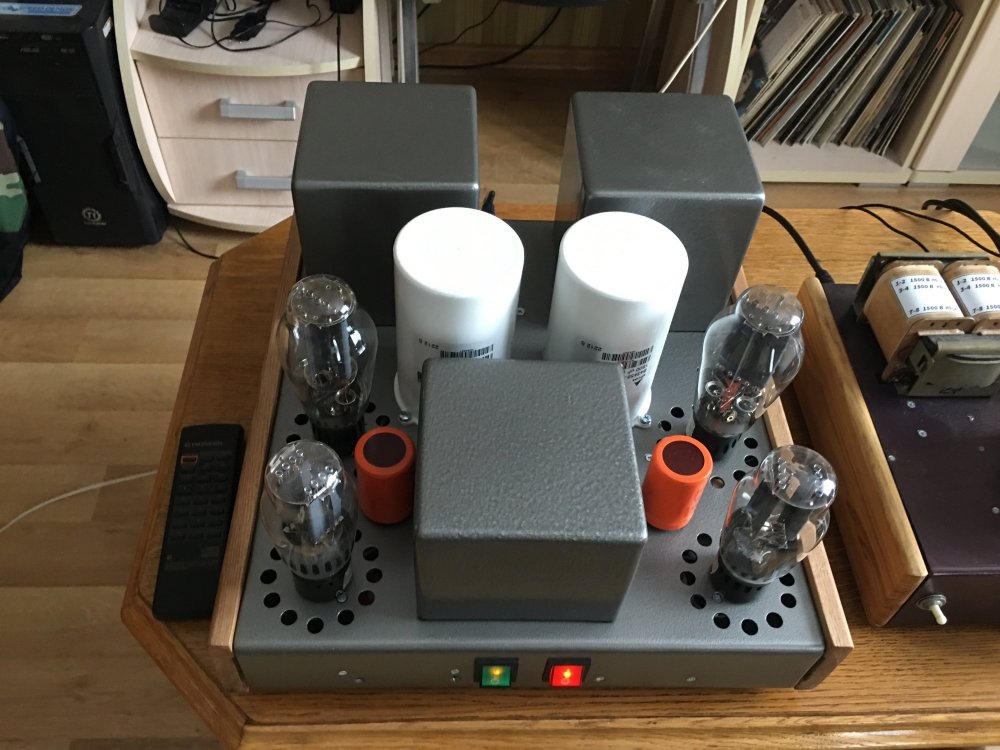

В прошлом году сделал.Однотакт на трехсотке. Анодное питание 500в,автоматическое смещение.
Драйвер трансформаторный на 6э5п в триоде,в отдельном корпусе.На фото справа виден частично.


  • Like (+1) 5
gu-48 Collaborator

gu-48

Posted
Posted

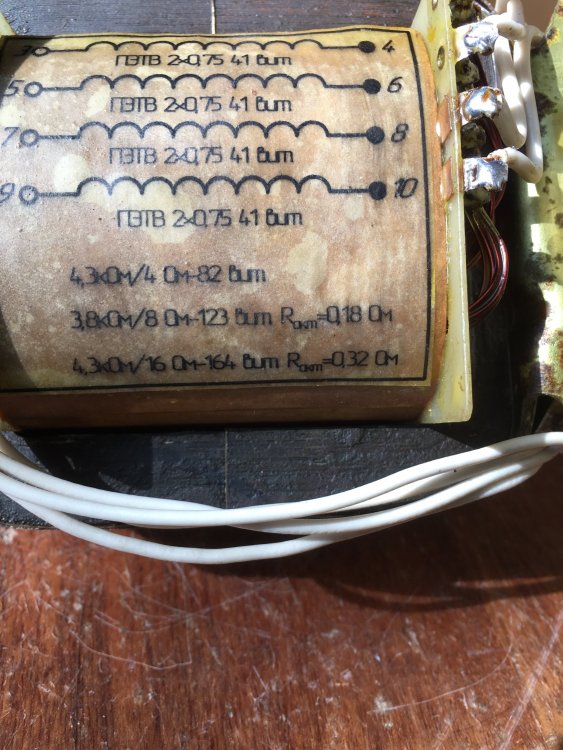

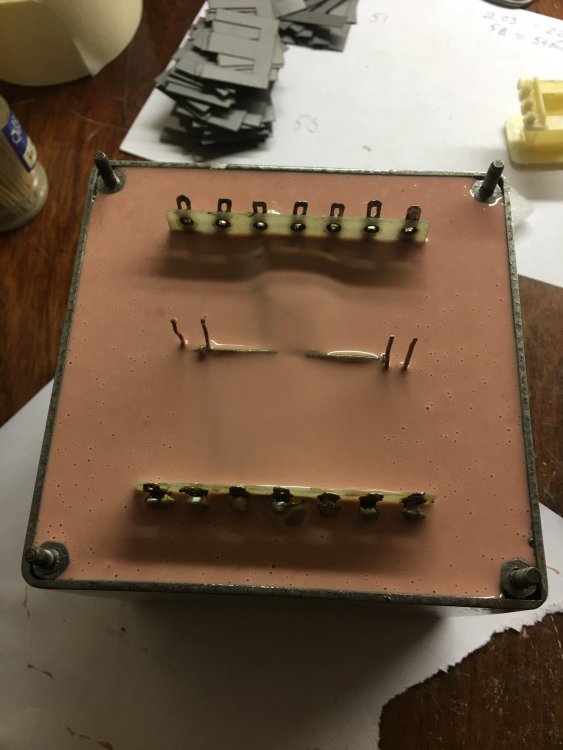

Трансформаторы( силовые,выходные,межкаскадные,входные собственного изготовления)

На фото силовик( осм0,25) залитый в кожухе,и выходник на осм0,25 до заливки в кожух( воско-парафиновая смесь)




  • Like (+1) 3
gu-48 Collaborator

gu-48

Posted
Posted

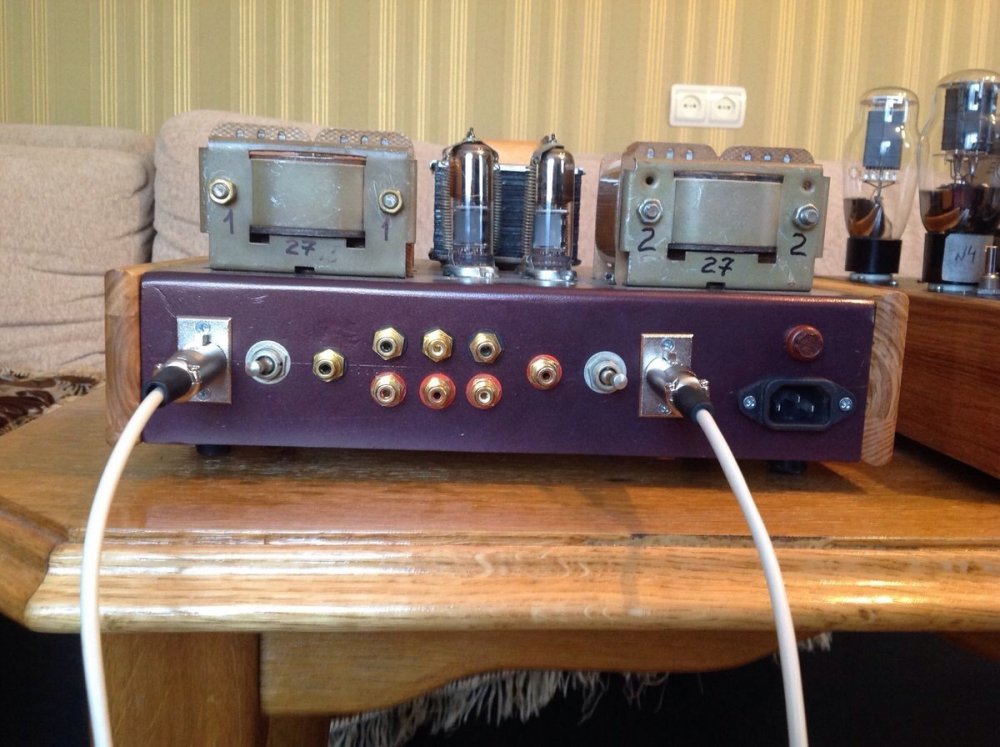

Вот фото с тыла драйвера в отдельном корпусе.На нем подключен по балансным входам пушпул на 6с4с


  • Like (+1) 2
RedStar Proficient

RedStar

Posted
Posted (edited)

Свой вариант СЕ усилителя. 7 Вт. максимальной мощности на 8 Ом, при искажениях до 1,2%.
Входной каскад на 6ж51п, Выходные 6п13с.
ТС И ТВЗ сам мотал, с КО и отдельной ЭО, по моему принципу  не УЛ, а VL-.
Выходное сопротивление 0,65 Ом.

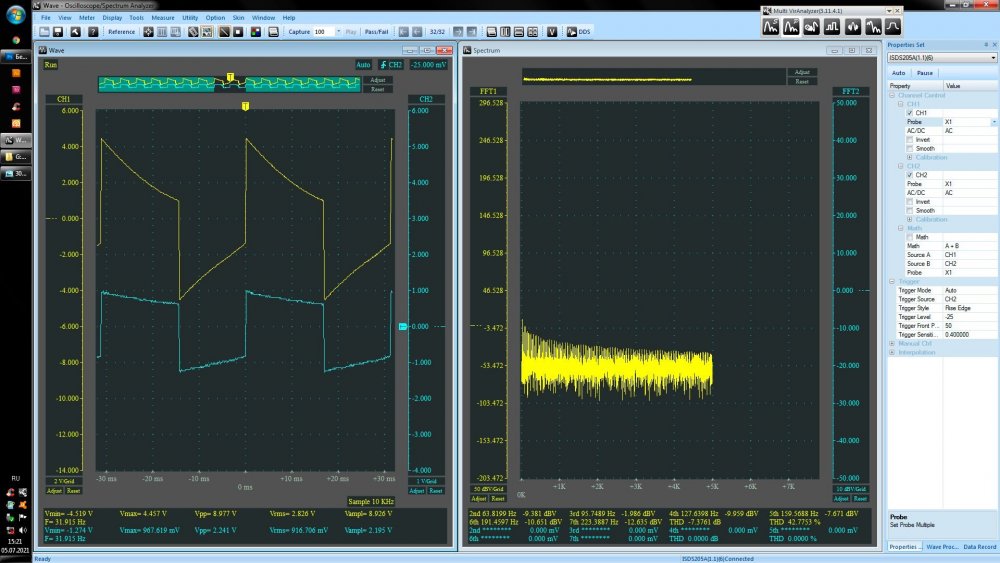

АЧХ  прилагаю в сравнении с УЛ и КО.
Меандром на 30 Гц и 1000 Гц.









Edited by RedStar
  • Like (+1) 4
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

Люблю дерево.   Красивый усилитель!

Анатолий, а ты создай тему по этому усилителю.

Схема обязательна.

Интересна связка 6Ж51П+6П13С во всех смыслах.?

  С выходниками тоже не сложно.

Должна получиться тема не для узкого круга.

 В раздел для начинающих.

-----------------------------------------------------------

Тема автором создана!:



  • Like (+1) 2
ТоляНыч Explorer

ТоляНыч

Posted
Posted

Приветствую коллеги!

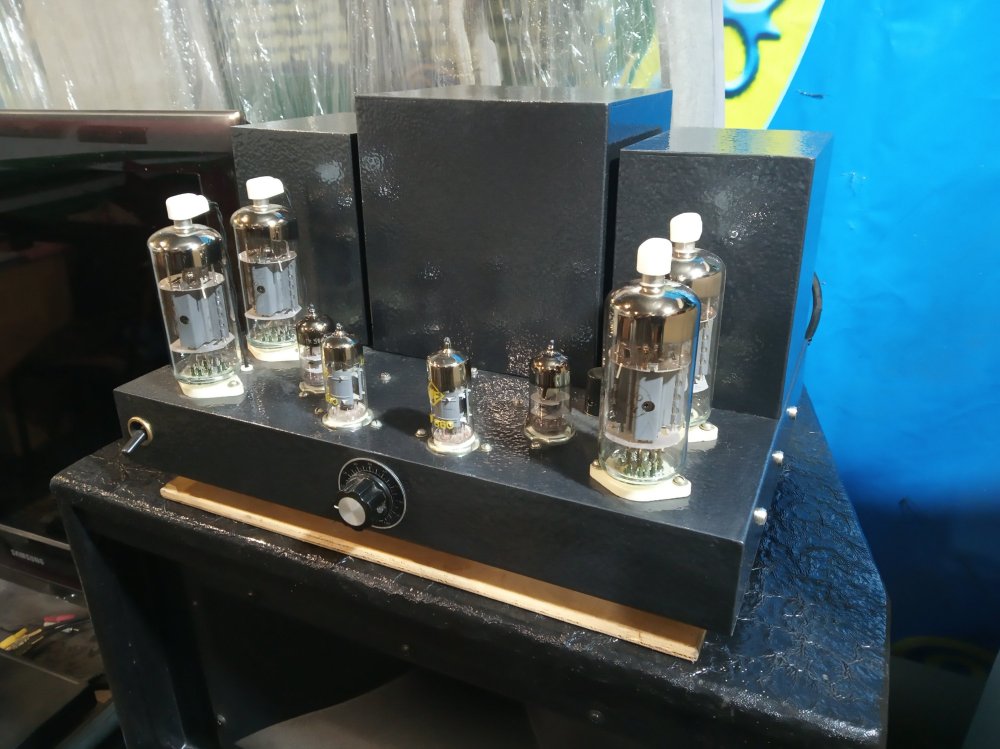

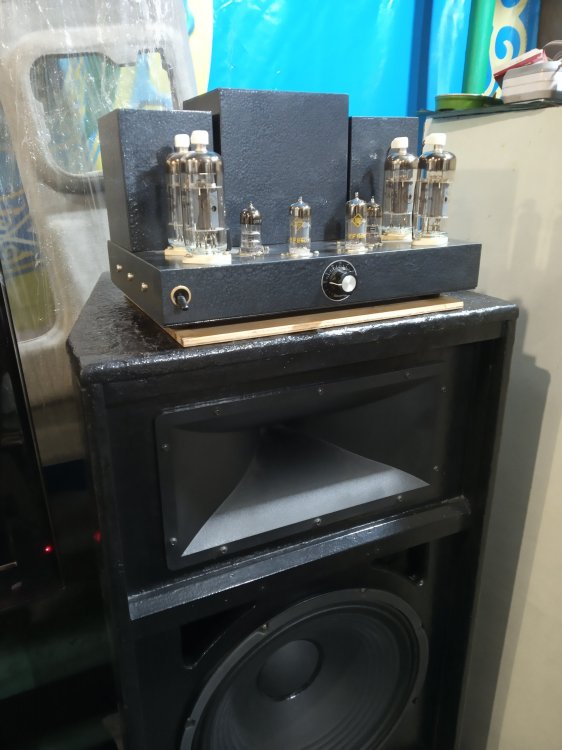

РР на 6п36с в триоде(280в.50ма),вход ef-806s+6с4п-е....

Делал год назад,раскачку "подгонял" в Мультисиме...IMG_20211221_120514.thumb.jpg.c706f7e78c5d819a966d13a6f79f4d46.jpgIMG_20211221_120927.thumb.jpg.76e98f8e9bafc2fb61741629690a406b.jpg

  • Like (+1) 6
  • Thanks (+1) 1
  • 2 weeks later...
Саша1965 Veteran

Саша1965

Posted
Posted (edited)

Ничего особенного, однотактный на 6SR7 + 6Т в триоде и однотактный на 6R7 + AL4 в триоде:



Edited by Саша1965
  • Like (+1) 6
  • Thanks (+1) 1
Юрий_Б Local

Юрий_Б

Posted
Posted
В 15.05.2022 в 07:48, юрий робертович сказал:

она лампа нервная

Ни когда с ней не было проблем, лучше чем 52, микрофона нет вообще, с дросселем и мкт отлично звучит усиление 65.

Климентий Local

Климентий

Posted
Posted (edited)

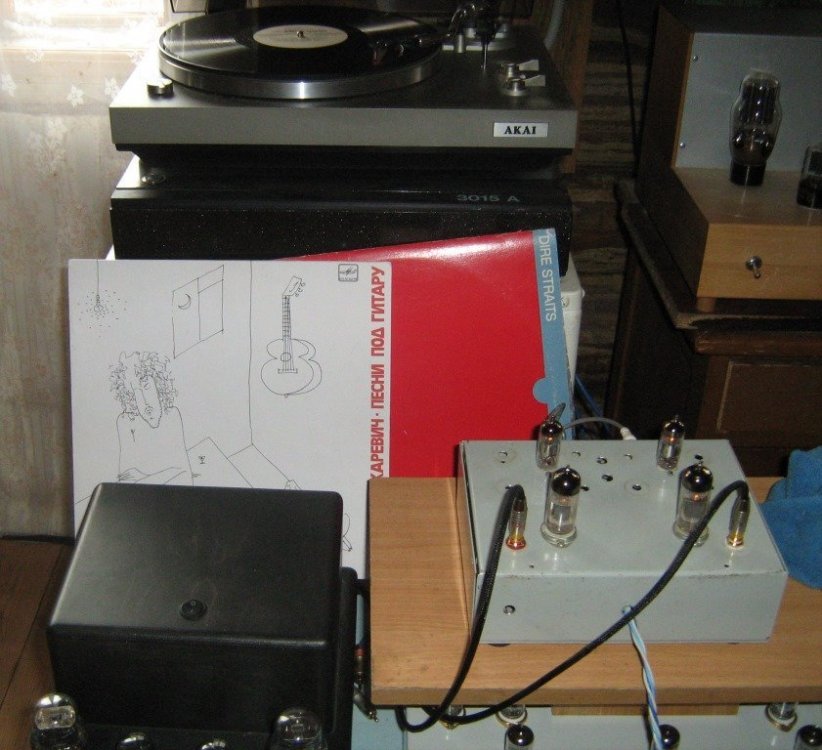

Вильяммон на 6н23п+6п6с+6п3с...первый вариант... Давно продал...

Слева предварительный усилитель - копия Прибоя Paradise...



Edited by Климентий
  • Like (+1) 1
