Posted

Напомню рецепт от С. Ефимова - на вход С повинтажнее, с сопротивлением утечки не слишком большим. То есть он же и гридлик. "Кто нам мешает - тот нам поможет!", по тов. Саахову

  • Like (+1) 1
Posted
50 минут назад, Xрюн222 сказал:

Во всяком случае оно, сеточное смещение, там должно быть.

Так оно там и есть, указано  -0,7в. И куда ВАА смотрит? Наверное на Кацнельсона? А надо бы в схему смотреть, все лучше бы было, Кацнельсон нам не указ.

  • Cool (+1) 1
  • Hmm... (-1) 1
Posted

Добрый день. Уважаемый СЮТ.

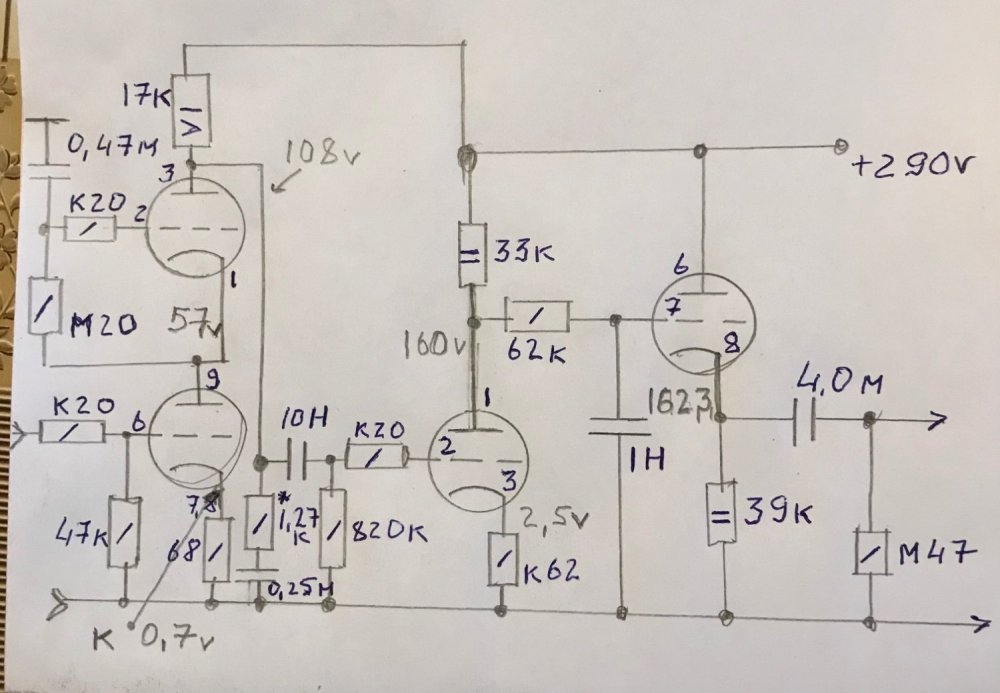

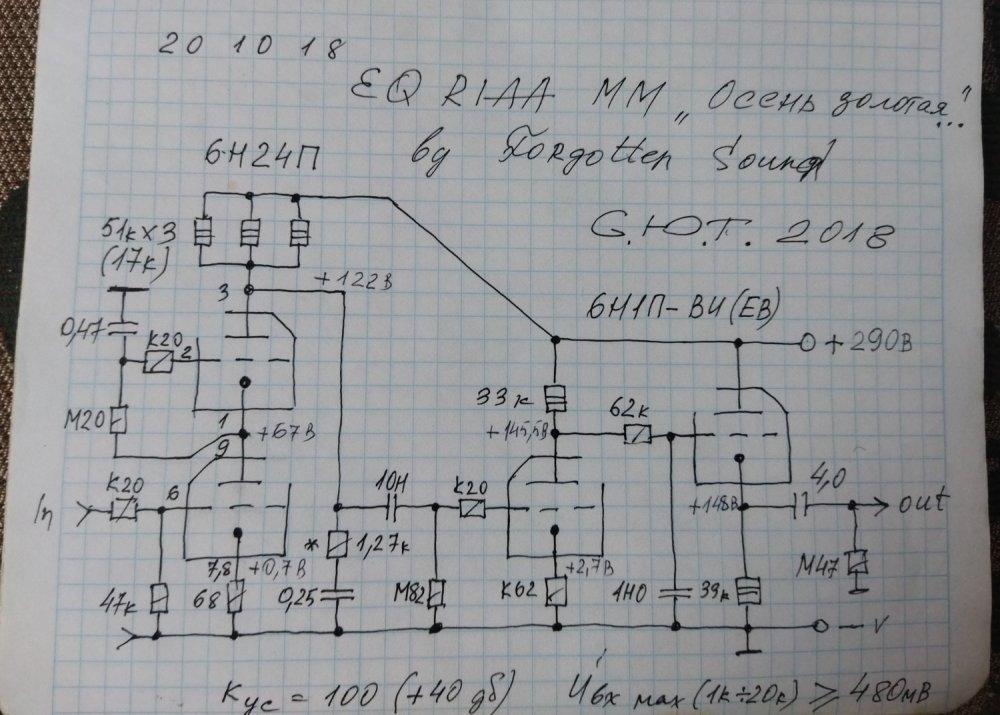

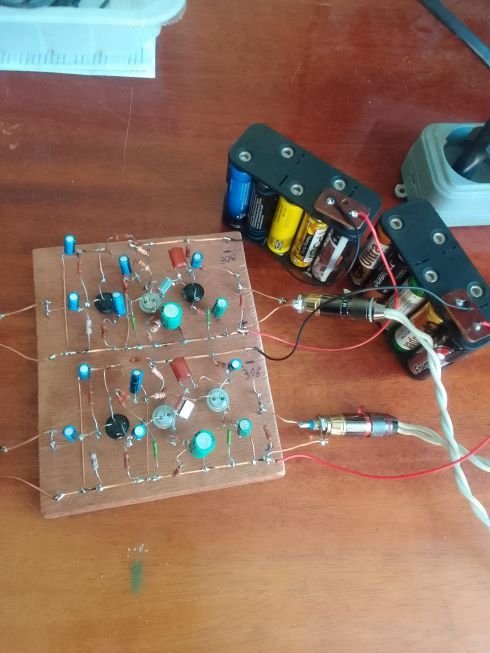

Смакетил ваш корр. BCA11274-6077-4583-A48F-6B5D38C464F8.thumb.jpeg.0a14893292b1f3923c896c8247adb6e6.jpegРаботает , но напряжения не совпадают с заявленными. Это критично?  То что получилось, на нижнем фото. Лампы менял, пофиг.Да ещё вопрос? Перегрузочную способность можно увеличить? Что то щелчки слышны в паузах. На другом корректоре потише.Но по шуму просто «огонь» , нужно голову в колонку засунуть что бы что то услышать.971346A6-0B45-46C6-9A62-B7638A9F7538.thumb.jpeg.d045c05e59de388e256c9757698d3e39.jpeg

Posted
47 minutes ago, Старый said:

напряжения не совпадают с заявленными

Лампы имеют разброс. Это нормально.

  • Like (+1) 1
Posted
17 minutes ago, Xрюн222 said:

Отклонения режимов +/- 50 %  норм.

Чуть в сторону, читая/слушая старых разработчиков часто натыкаешься на отбор или сортировку, кому как нравится, ламп. Очень часто еще и тренировка а-ля входной контроль (Тектроникс). Последнее хорошо документировано. всего 100 часов.

  • Like (+1) 2
Posted

Читая старую книжку от RCA -  если устройство не  работает правильно при применении резисторов/конденсаторов из ряда Е3 - оно спроектировано неправильно! :pardon:

Мы-то, чай, не Тектрониксы делаем, далекоооо, усилители на  тех. уровне НЧ части "кухонной радивы"...

Так то да, до сих пор есть коробка оттренированных и подобранных в пары 6ж1п, 6ж9п и тп, из ЗИПа с1-15, с1-17 (этот самый, пожалуй, прикольный был,до 4 каналов показывал)...

Posted
2 minutes ago, Xрюн222 said:

если устройство не  работает правильно при применении резисторов/конденсаторов из ряда Е3

Не нравится мне это, но вынужден согласиться. А подстраивать-то никто не запрещает.

Posted
4 часа назад, Старый сказал:

Добрый день. Уважаемый СЮТ.
Смакетил ваш корр. BCA11274-6077-4583-A48F-6B5D38C464F8.thumb.jpeg.0a14893292b1f3923c896c8247adb6e6.jpegРаботает , но напряжения не совпадают с заявленными. Это критично?  То что получилось, на нижнем фото. Лампы менял, пофиг.Да ещё вопрос? Перегрузочную способность можно увеличить? Что то щелчки слышны в паузах. На другом корректоре потише.Но по шуму просто «огонь» , нужно голову в колонку засунуть что бы что то услышать.971346A6-0B45-46C6-9A62-B7638A9F7538.thumb.jpeg.d045c05e59de388e256c9757698d3e39.jpeg

Режимы вполне нормальные, идеальных ламп не бывает.

Перегрузочная способность на щелчки не влияет, скорее всего усиление этого корректора выше второго, тот и играет тише...

  • Like (+1) 1
Posted

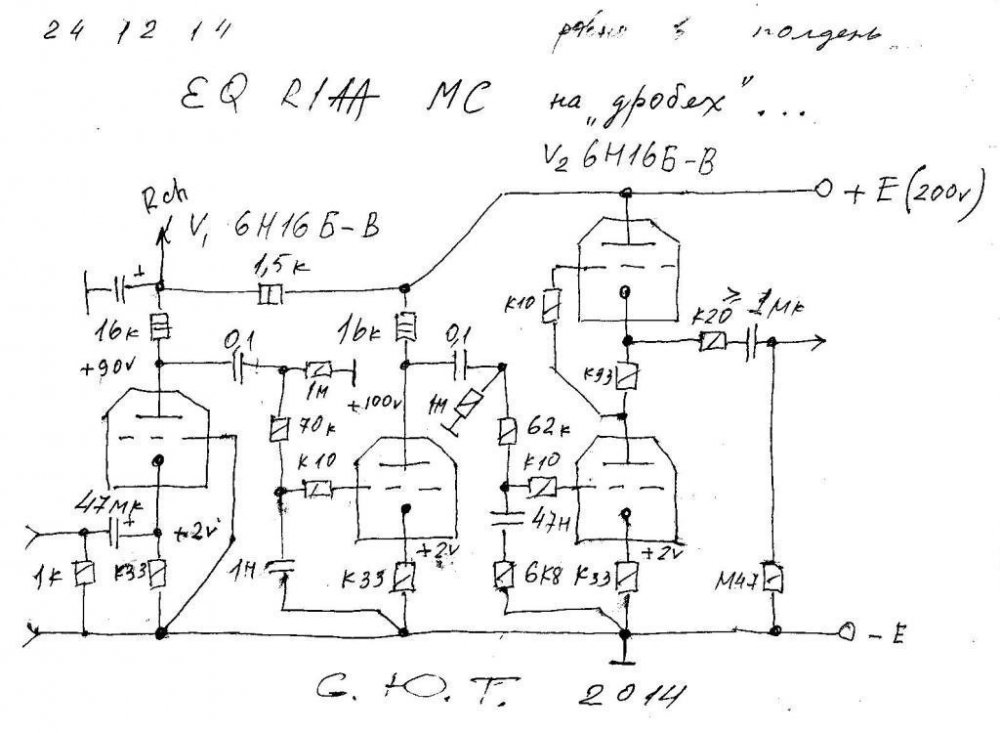

Тут примчались санитары - зафиксировали нас - или - новый вариант Осени, золотой:




  • Like (+1) 1
  • Thanks (+1) 2
  • Smile 1
Posted
1 час назад, Sergei сказал:

чем фонокорректор Стародубцева хуже…или лучше?

Лучше тем что нет на входе с3 межкаскадного конденсатора, что у СЮТ  непонятно зачем применен.

Posted
1 час назад, Sergei сказал:

чем фонокорректор Стародубцева хуже…или лучше?

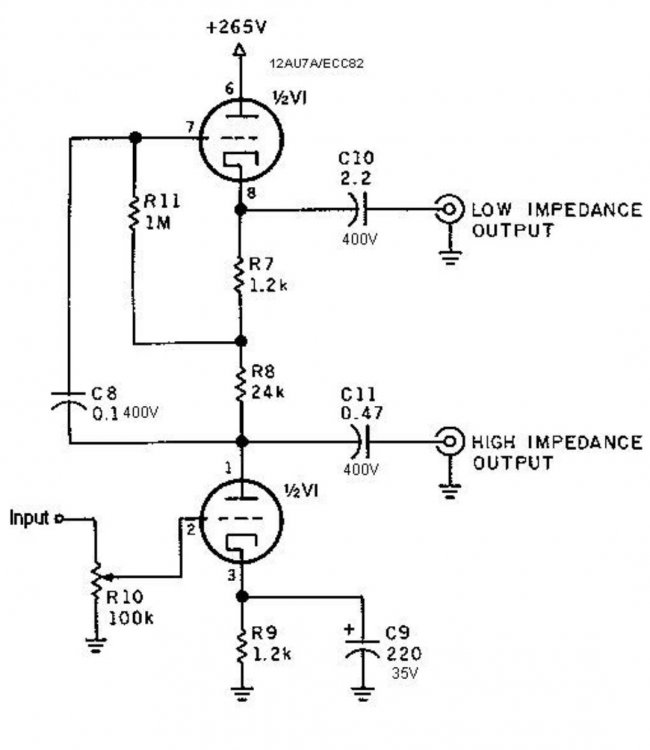

ФК Стародубцева, насколько мне известно, собран по схеме на как бы SRPP в обоих каскадах, а тут каскод плюс SRPP.



15 минут назад, sova сказал:

нет на входе с3 межкаскадного конденсатора

Возьмите книжку и прочитайте про каскод.

Posted
41 минуту назад, sova сказал:

непонятно зачем применен.

Затем чтобы не коротить катушкой смещение за счет тока сетки.

  • Smile 1
Posted
14 часов назад, СЮТ сказал:

Тут примчались санитары - зафиксировали нас - или - новый вариант Осени, золотой:

Еще первый вариант не полностью "атслушал":smile-11:. Нужно еще на МС голове попробовать. Второй конечно попробую.тем более все есть!

  • 4 weeks later...
Posted

Ну и как звучит? Не мала ли мощность анодных резисторов? Зачем такое большое усиление? Какой диаметр провода проволочной емкости и сколько витков?

Posted
13 minutes ago, чатем said:

Не мала ли мощность анодных резисторов?

Перестаньте будировать... народ.

  • Like (+1) 1
  • Hmm... (-1) 1
Posted

Чатем. Звучит хорошо. Проволочный конденсатор информация есть в разделе. Комплектующие и компоненты-пассивные-Самостоятельное изготовление фольговых конденсаторов.

  • Thanks (+1) 1
Posted
2 часа назад, BAA сказал:

Перестаньте будировать... народ.

Какое интересное и незнакомое мне слово - "будировать". Надо запомнить.

Ну почему будировать? Там же ток не указан. У первых двух ламп анодный резистор одинаковый по 300ком. но на аноде у одной 55в. у другой 100в при одинаковых катодных резисторах по 2,2ком. А у последней лампы вообще анодный резистор 100ом. А мощность их везде одинакова. Вот я и спросил поэтому. пробудировал по вашему. Какие вы однако слова знаете.............

  • 2 months later...
Posted

Поступил заказ на схему МС корректора на нувисторах, и чтобы без стекла - да вот же она:








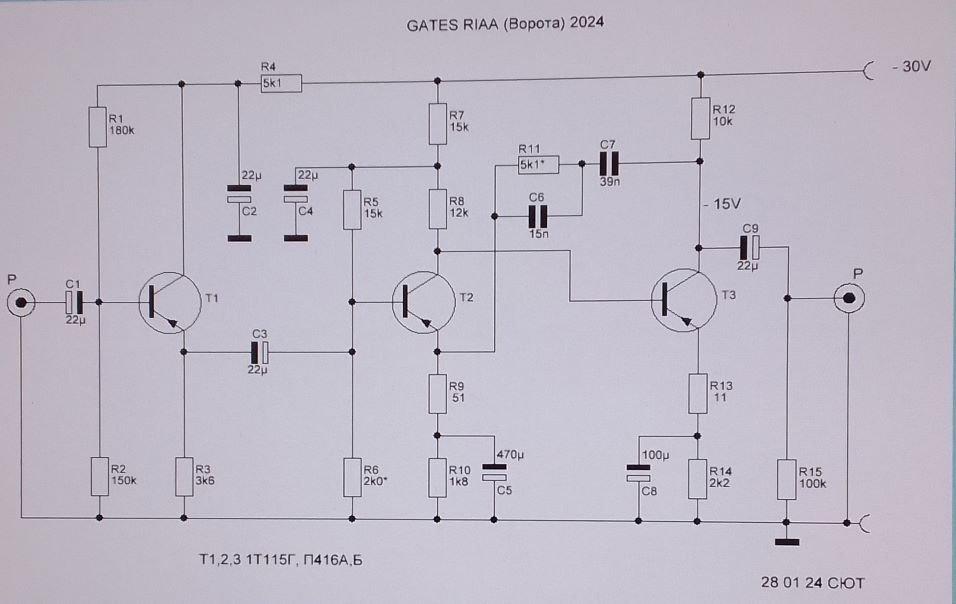

  • Thanks (+1) 1
  • Hmm... (-1) 1
