Заключительный аккорд:

Перетряхнул ещё один старый проект, который задумывался как с балансным входом, но один нувистор неожиданно немного умер, заменить в то время было нечем, сделал обычный вход.

Так было:









Так стало:










Теперь это неинвертирующий, малошумящий и очень линейный корректор МС...


  • Like (+1) 3
Posted

Ну что ж, знатоки промолчали, вот правильный ответ - схема - производная из МС корректора, если откинуть нувистор, включенный с общей сеткой и дающие усиление в 80 единиц, получится вот это, жёлтое, в тарелке:


Усиление можно поднять до стандарта шунтированием резисторов в катодах нижних ламп электролитами...

  • Like (+1) 2
Posted

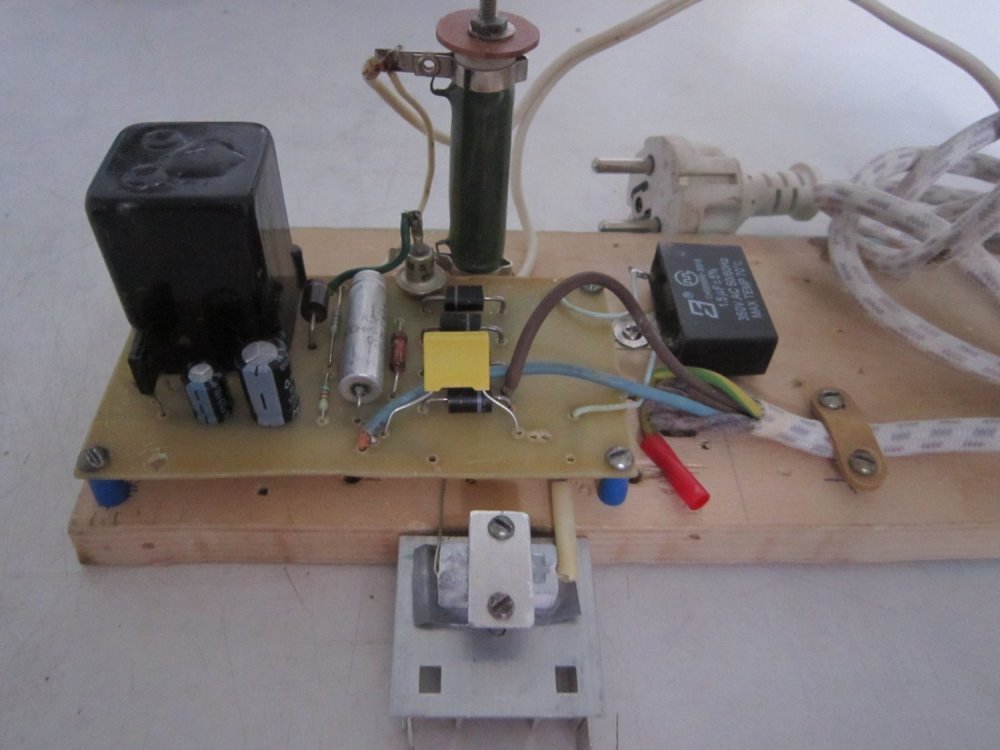

Снял со стены, стёр пыль, включил - работает:












Изначально это был МС корректор, а сейчас - УВ кассетника (Akai GXC-570D), аппарат ушёл, а УВ остался, можно встряхнуть стариной, есть донор для этого, от Uher...

  • Like (+1) 3
Posted
13 часов назад, СЮТ сказал:

Снял со стены, стёр пыль, включил - работает:












Изначально это был МС корректор, а сейчас - УВ кассетника (Akai GXC-570D), аппарат ушёл, а УВ остался, можно встряхнуть стариной, есть донор для этого, от Uher...

Трехэтажная схема... 📈 у вас конечно конвейер ⚗️

Posted
14 часов назад, СЮТ сказал:

Снял со стены, стёр пыль, включил - работает:












Изначально это был МС корректор, а сейчас - УВ кассетника (Akai GXC-570D), аппарат ушёл, а УВ остался, можно встряхнуть стариной, есть донор для этого, от Uher...

Сергей, а можно эту же схему с номиналами для УВ для кассетника.

Спасибо. Вместо 6Н23П, планирую поставить 6Н14П, как и во всей схеме

Posted
1 час назад, CHEL_EV сказал:

Сергей, а можно эту же схему с номиналами для УВ для кассетника.

Спасибо. Вместо 6Н23П, планирую поставить 6Н14П, как и во всей схеме

Сделаем, в отдельной теме...

6Н14П...24П заточены под каскодное включение, в качестве ИТ будет (умозрительно) разбаланс каналов, лучше 6Н1П поставить, или оставить Н23...

Posted
3 минуты назад, СЮТ сказал:

Сделаем, в отдельной теме...

6Н14П...24П заточены под каскодное включение, в качестве ИТ будет (умозрительно) разбаланс каналов, лучше 6Н1П поставить, или оставить Н23...

Тогда оставить. Поставлю на верх PCC88. Хорошая лампа

  • Like (+1) 1
  • 2 weeks later...
Posted

вот так вижу один из своих первых корректоров сегодня...


уникальная лампа аналогов на диком западе нет!

  • Like (+1) 3
  • Thanks (+1) 1
  • 2 weeks later...
Posted

спрашивают - зачем мне 100 схем - но  у меня их гораздо больше на самом деле - родятся сами собой как-то - восемь общих тетрадей - упс...

вот одна из них - думаю нашему другу алоизио понравится:

(в зелёном кругу - как избавиться от батарейки в сетке)


  • Like (+1) 3
Posted

Некрасиво получается. Про отсутствующих - то.

9 hours ago, СЮТ said:

думаю нашему другу алоизио понравится:

9 hours ago, СЮТ said:

спрашивают - зачем мне 100 схем - но  у меня их гораздо больше на самом деле - родятся сами собой как-то - восемь общих тетрадей - упс...

Торопиться (говорят) надо при ловле блох али адъюлтере, да и то не всегда. Каламбур.
А бумаги-да, листов 500 в год уходит, с двух сторон. Для растопки помогает. Но не очень.

Posted

Сергей Юрьевич, к вам большая просьба помочь.Начал сборку корректора на 6Н3П. В усилителях я ставлю такие антизвоны - на резистор порядка 100 ом наматываю дросселек из 1 метра константана 0.15мм. А в корректоре такое допустимо? Особенно для первой лампы. Ведь у нее сетка и этот антизвон напрямую соединены с головкой с её параметрами емкости и индуктивности. Не скажется ли индуктивность этого дросселька негативно на работу корректора? И как там со второй лампой?

Posted

Схема реального макета корректора, лампа без отбора, какая в руку легла, усиление пентода 100, триода 13, общее усиление на 1 кГц около 130:






  • Like (+1) 1
  • Thanks (+1) 1
Posted

Сергей Юрьевич, на входе нет резистора.

При смещении на первой лампе от сеточных токов емкость по входу обязательна? И резистор утечки строго 470 ком? Чем такое решение лучше автоматического смещения? Ведь по входу добавляется еще одна емкость, будет всего три в цепи сигнала вместо двух.

У второй лампы катодный резистор не надо шунтировать емкостью?

Лампа 6Ф1П более предпочтительна, чем 6Ф12П? Или они примерно по одинаковому будут работать и звучать?

Детали С3 и R8 все равно в какой последовательности ставить друг за другом?

И этот шунт - я хочу поставить в корректоре на 6Н3П туда 470мкф - этого будет достаточно или надо больше? У вас по схеме там 10 000 мкф.

Posted
34 минуты назад, чатем сказал:

Сергей Юрьевич, на входе нет резистора.

При смещении на первой лампе от сеточных токов емкость по входу обязательна? И резистор утечки строго 470 ком? Чем такое решение лучше автоматического смещения? Ведь по входу добавляется еще одна емкость, будет всего три в цепи сигнала вместо двух.

У второй лампы катодный резистор не надо шунтировать емкостью?

Лампа 6Ф1П более предпочтительна, чем 6Ф12П? Или они примерно по одинаковому будут работать и звучать?

Детали С3 и R8 все равно в какой последовательности ставить друг за другом?

И этот шунт - я хочу поставить в корректоре на 6Н3П туда 470мкф - этого будет достаточно или надо больше? У вас по схеме там 10 000 мкф.

конденсатор на входе такой схемы обязателен...

470 кОм достаточно, можно больше, но - не критично...

катоды не шунтирую, без необходимости, местная ОС полезна для звука...

С3 и R8 в любой последовательности...

470 мкф в той схеме достаточно.

  • Thanks (+1) 1
Posted
35 minutes ago, чатем said:

При смещении на первой лампе от сеточных токов емкость по входу обязательна?

Там нет никакого сеточного смещения. Ток анода 6ф1 при С2 в 90 В около 8 мА при нулевом смещении.
Но для этого надо открыть справочник, того же Кацнельсона.

38 minutes ago, чатем said:

они примерно по одинаковому будут работать

Все лампы работают примерно по одинаковому. Как и трансформаторы, которые "У-У-У".
Зачем такое спрашивать? Вам типа автор должен набрать ламп, разных/указанных вами,
послушать и доложить?

41 minutes ago, чатем said:

поставить в корректоре на 6Н3П туда 470мкф

Туда? Попробуйте, как выпускник физматшколы АН СССР, употребить формулу: f=1/(2*Pi*R*C).
И соотнести число, полученное, с границами общепринятого слухового диапазона, в Герцах.
Хотя...

  • Like (+1) 1
  • Hmm... (-1) 1
Posted

Во всяком случае оно, сеточное смещение, там должно быть. Но при 470 к вариации от экземпляра лампы могут быть  довольно велики. При 4,7 МОм разброс будет поменьше.

  • Like (+1) 1
  • Smile 1
