Recommended Posts

Posted
В 26.11.2024 в 08:32, Aloizio сказал:

полки имеют противоположные углы наклона

На верхней картинке - да, на нижней правильные наклоны. Канал верхней картинки где-то имеет недостаток тока...

  • Like (+1) 1
Posted

Кардиограммы МС корректора на локтальных лампах (самые верхние фото на этой странице).

Меандр с антириаа, искажения уже видны, но - так и должно быть, по максимуму, иначе как понять перегружен дивайс или нет:






Синус 10 мВ эффективного без антириаа (на входе), можно посчитать чутьё, или К усиления, Ку, короче:






Меандр без антирииа:




В 17-ом году у меня ещё не было ни антириаа, ни цифровых осликов и генераторов, но аппарат настроен правильно, только на синусе, ГЗ-118 и С-117, ничего подстраивать не надо!...

А я иду, шагаю по Москве...

  • Like (+1) 1
Posted

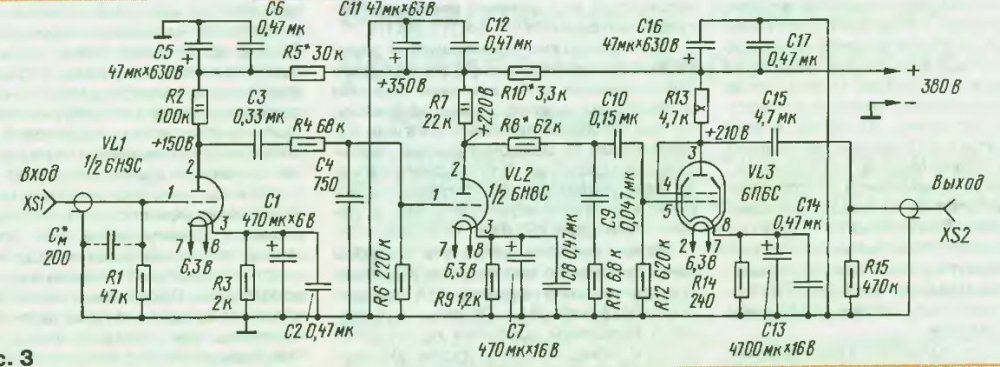

Схема к предыдущему посту и монтаж, ничего не изменил, кроме как закоротил светодиод в катоде первой лампы и добавил конденсатор С1 :





  • Like (+1) 2
Posted

Эта возня и прослушивание этих двух "старых" конструкций не прошла даром и натолкнула на мысль -

корректоры (как и и усилители) надо делать моноблоками, с отдельными поканальными БиПи...

Потому, как очень хорошо слышно повышенное разделение стерео каналов, особенно в ближнем поле...

Где-то в начале века друг просил сделать моноблочный корректор, я кивнул, пожав плечами, а сейчас решил что - пора))...

Вот пример, как не надо делать корректор (хотя по звуку он хорош, но - не по разделению каналов):










Аппарат будет безжалостно переделан, возможно - в моноблочном варианте (но - не факт, хотя бы без симметрии и общей земли!)...

Опустела без тебя - Земля...



  • Like (+1) 1
Posted

Не стал заморачиваться на полную переделку, отстроил поточнее коррекцию, ввёл РИАА-78, баланс каналов точный R9, пусть будет 1000, корректор прибор прецизионный, опуская название Формула звука, вот что получилось:


Вот так было, ещё вчера:


  • Like (+1) 3
Posted

Это МС корректор, с усилением около 1000, держит на входе 50 мВ синуса 1 кГц до начала ограничения (при 50 В на выходе). Перегрузка по входу получается 46 дб (относительно 0,25 мВ номинального).

Другое дело току не хватает лампе для перезарядки ёмкости коррекции, когда на входе меандр, или просто импульс, тут всего 2 мА, а надо хотя бы 10 мА...

Все малотоковые корректоры хромают на импульсах, а таковых - большинство!

Posted
5 minutes ago, СЮТ said:

Все малотоковые корректоры хромают на импульсах, а таковых - большинство!

Сколько там на выходе? 50В???
Кому надо столько "способности". Следующий за предом усилитель вынести при царапине/пылинке?

Posted
8 minutes ago, СЮТ said:

Не передёргивайте, профессор!))

1 От профессора и слышу. Я просто инженер.
2 И вам не хворать. В проф аппаратуре стоят ограничители (параллельные/последовательные) и компрессоры. Чего всем советую. В смысле устанавливать.
3 К корректорам никаких претензий нет. Все достаточно просто. Может кто делать начнет. Наконец-то. Для себя.
Перенос ВЧ коррекции вперед приводит к увеличению той самой способности, назад к меньшим шумам. Второе - скорее в теории. Хотя...

Posted

Со звуком и шумом там всё в порядке, и, самое главное, музыкальность есть, несмотря на неважную импульсную характеристику...

Простой пример - приносили недавно современный навороченный (брендовый) корректор на ОУ, с диагнозом - звука нет. Замеры показали идеальную АЧХ, меандр не отличить от входного, работает внизу от постоянного тока, шума нет вовсе - а звука нет, от слова совсем)). Так и пошёл он на вторичный рынок...

Теоретически все правы, а вот практика всё ставит на свои места...

Не ссоримся, плывём дальше, на погост))...

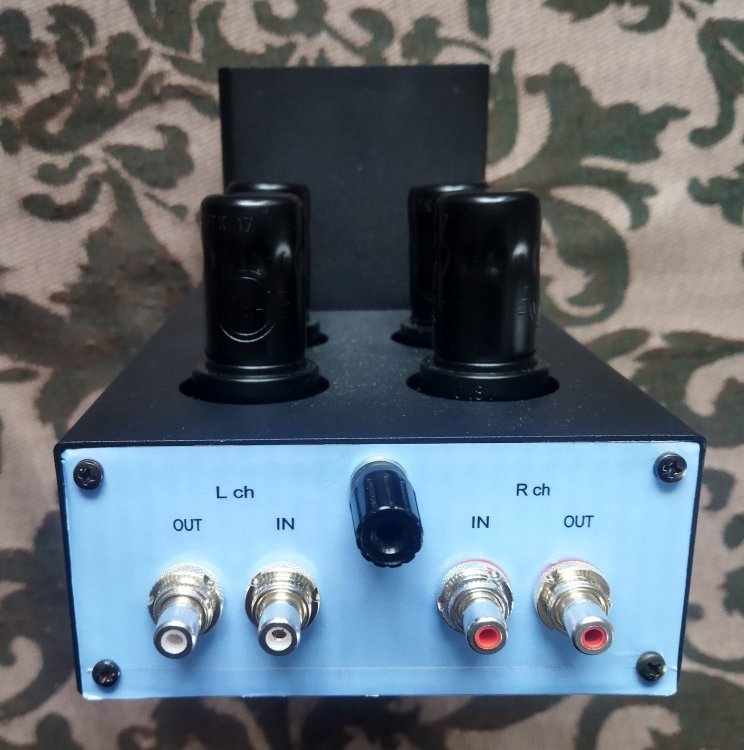

Корпус плох тем, что невозможно снять верхний колпак без демонтажа основной платы.

Да и маловат он...



  • Like (+1) 1
Posted
30 minutes ago, СЮТ said:

а звука нет, от слова совсем

Что-то мне это напоминает.

Spoiler

Волгу Г-24, 25 лет отъездил. Кормилица была в 90-е. Жига сильно хуже. Фото было.
Сейчас кореец, хотя и японцы были и немцы.
Сел, завел и едешь. Меняешь масло фильтры резину и далее по мелочам.
Ни тебе втулок резьбовых в подвеске ни коробу снимать для замены сцепления ни мотор перебирать раз в 100 тыс ни шланги перед техосмотром - дескать трещины. Привод задний - зимой прикольно, если в гору и поворот - газ, занос, тормоз, газ и едешь. И так далее и тому подобное.

Это к чему?
Никакого звука нездорового секса с железкой.
Ушла романтика... ездить легко и скучно.
С коллегой частично согласен - убрал лампы (для примера) - неискаженный "холодный и стерильный" (без шумов и фона) звук - совсем не тот.

Posted
3 часа назад, BAA сказал:

С коллегой частично согласен - убрал лампы (для примера) - неискаженный "холодный и стерильный" (без шумов и фона) звук - совсем не тот.

Так вот зачем коллега лампу, хоть одну, да ставит, для "шума" и натуральности))...

А мне тот опыт с корректором на ОУ показал, что правИло моё, антириаа, правильно спаяно!

Инструмент прошёл поверку!

Posted

Поправил Полную Луну:




R4 для подгонки усиления под стандарт (40 дБ).

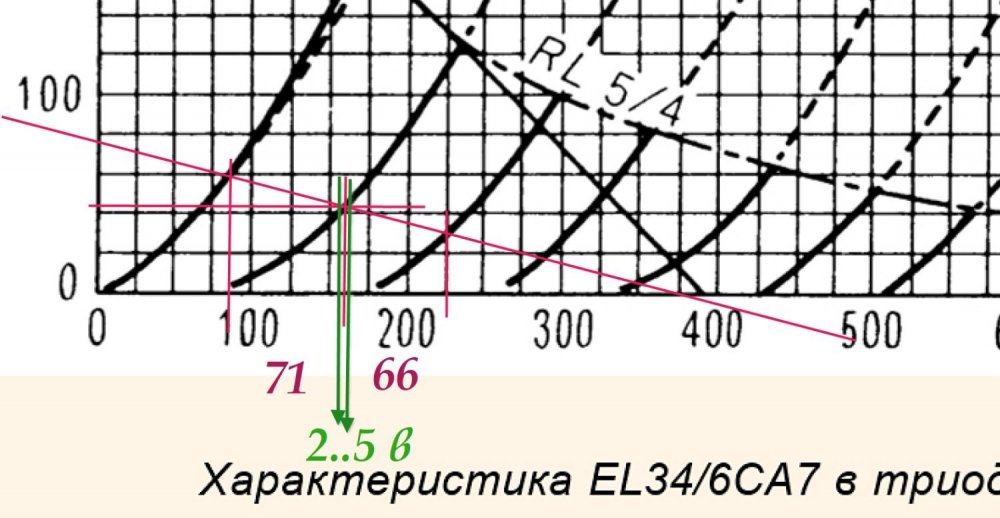

Надо усилитель делать, а тут корректоры на глаза попались))...

Posted

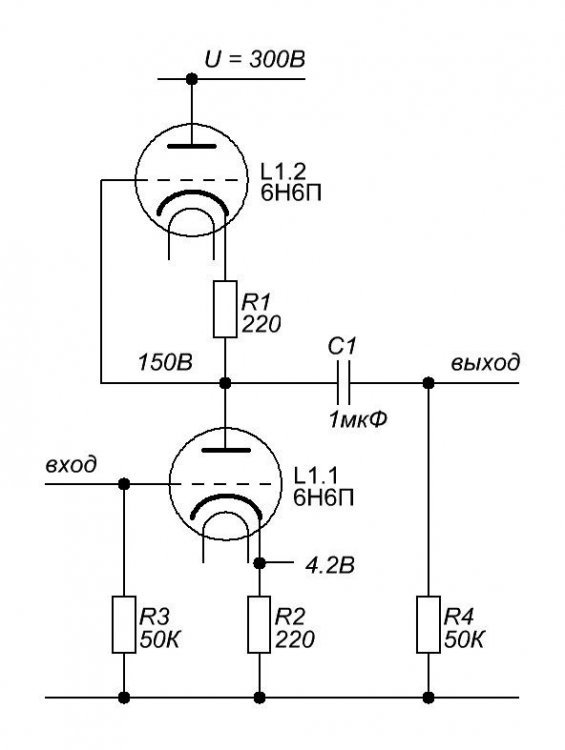

Сергей, а почему на выходе в српп 6Н8С поставили?

Сюда просится 6н6п, и по питанию и по выходному сопротивлению..

Posted
1 час назад, CHEL_EV сказал:

Сергей, а почему на выходе в српп 6Н8С поставили?

Сюда просится 6н6п, и по питанию и по выходному сопротивлению..

Люблю окталы))

Есть у меня и с 6Н6П, надо порыться по сусекам...

Posted

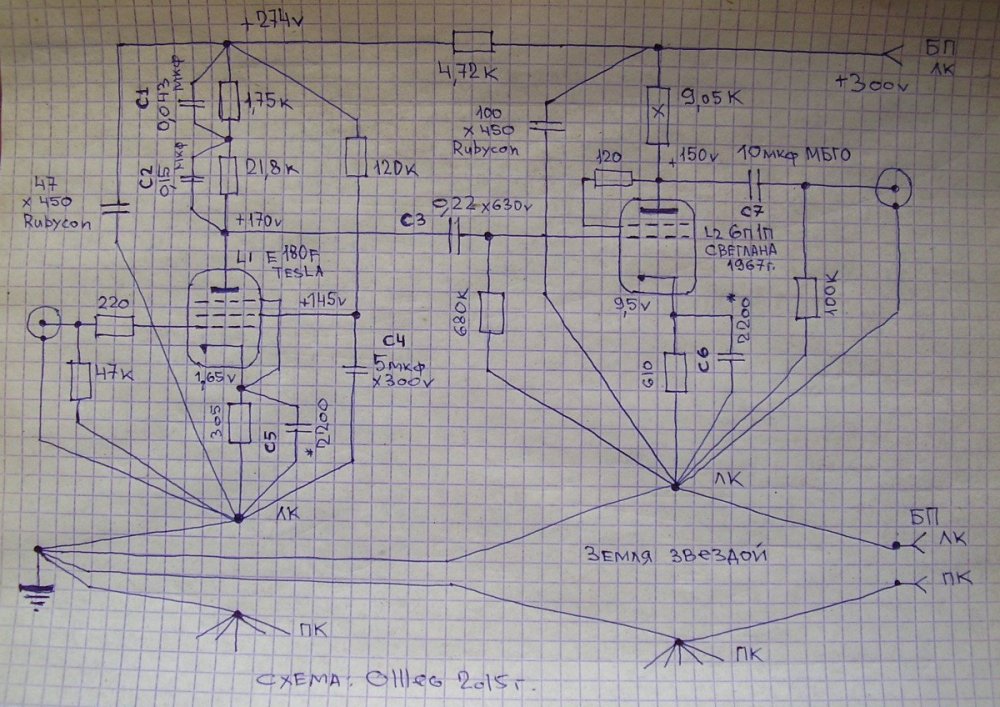

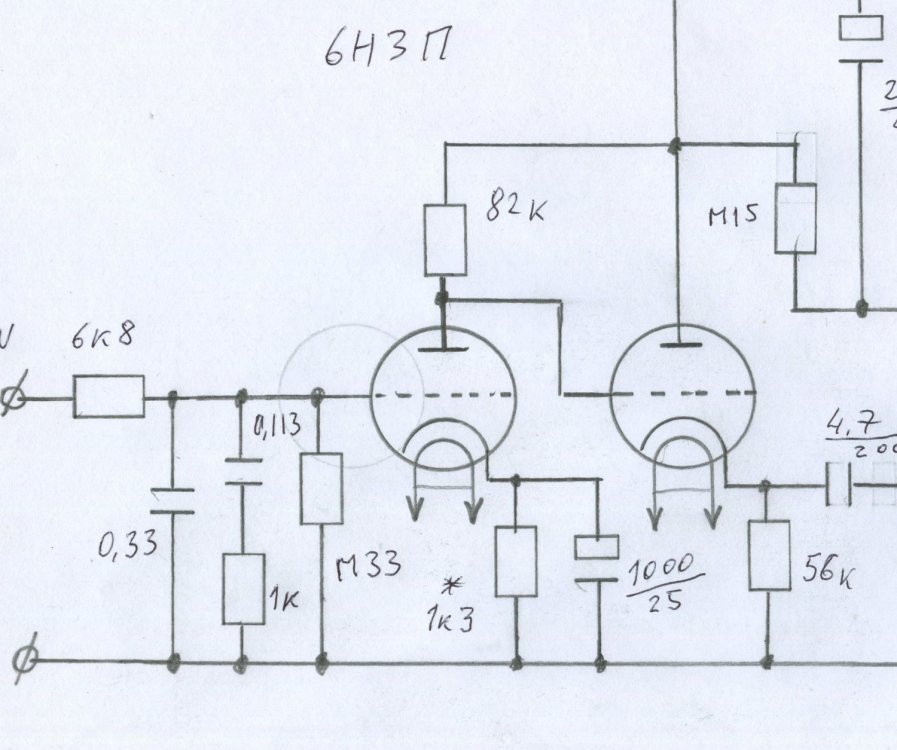

Листая старую тетрадь, наткнулся на схему корректора на "пальцах", тоже не слабого:

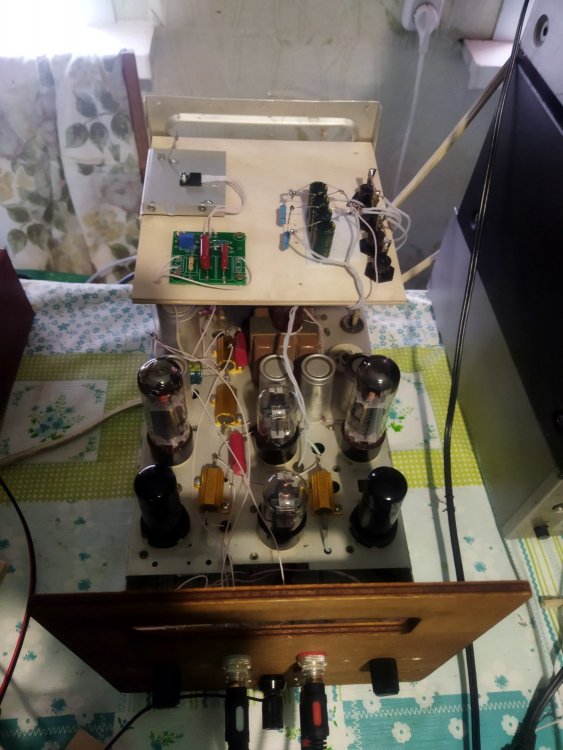

Особенность его в том, что резисторы нагрузок выполняют сами лампы, находящиеся наверху фюзеляжа из двустороннего стекло текстолита, и дико греющие воздух, в то время как в подвале дивайса темно и прохладно:


Батарейка из схемы удалена, уже давно, в 2013, и заменена резистором в катоде первой лампы номиналом 220 Ом.

Хотя за батарейки ничего не имею против! Но они, со временем, умирают!


Испытал его меандром - кардиограммы подтвердили его доброе здоровье, несмотря на преклонный возраст))...

Усиление аппарата 250, то есть из 5 мВ он легко сделает 1,25 Вольта эффективного.

И, кажется, в него я вставлял на выход 6Н6П...

  • Like (+1) 1
Posted

Исправленному - верить:






ЛинКорр - линейный корректор, когда слабенький пентод развязан КП от цепей коррекции, идея заимствована от АМЛ, супер - много ламп задействовано "впустую"...

R8 и R13 необходимы для 6Н6П, без них каскад превращался в генератор, подсказывает мне память))...



  • Like (+1) 1
Posted
19 minutes ago, СЮТ said:

ЛинКорр

Наконец-то грамотная идея. PSRR опять отсутствует. Всё равно +

Posted
1 час назад, BAA сказал:

PSRR опять отсутствует

Он здесь на не нужен, серьёзный блок питания имеется...

И даже не один, и не два, а в каждой комнате и мало подъёмные...

Но - не возбраняется, с простейшим БиПи...

Posted

Заменил детали коррекции, снял кардиограмму, и послушал на фон и шум - с открытым входом фона ноль и только лёгкий шумок, на полной громкости. Звук тоже впечатляет! Пусть остынут пайки...

Усиление 188 на 1 кГц, 45 дБ. Можно уменьшить, заменив резистор в аноде пентода на 51 кОм одним ударом паяльника - пока не стану, пусть разыграется:











Posted
В 04.12.2024 в 05:18, BAA сказал:

Проверьте допустимое напряжение изоляции с1 и с5 на корпус. На всякий

С языка сняли.

Любят эти конденсаторы течь на корпус. А их тут аж 4шт.

В моём случае так и было. "Текли"

  • Like (+1) 1
Posted
В 04.12.2024 в 03:18, BAA сказал:

Проверьте допустимое напряжение изоляции с1 и с5 на корпус. На всякий

Так пойдет?:


Появились сомнения, снял и заменил на 400-вольтовую плёнку, хотя контакта с землёй корпусов конденсаторов не было - они были приклеены, циакрином...

Измерения показали утечку на корпус одного экземпляра - прибор показал 150 мкф (упс), у троих остальных 40-50 пик...

Спасибо за наводку))...

  • Like (+1) 1
