Однажды, от сна восстав, забрёл в свой сарай, пошарить кенотроны для нового проэкта, и набрёл на полуистлевшую коробку из картона, а в ней - свой давний аппаратик, с ИБП от Эпссон:




На внешний вид не смотрим, было наводнение три года назад, утки в огороде плавали, и сараю досталось...

Включил - работает. Нашёл схему с датой реализации:




Далее - МБМ - в помойку, высохли, набрав ёмкости и утечки, проверил меандром - всё в норме:




Выкинув полевик в выходном каскаде можно убрать лишнее усиление и избавиться от инверсии сигнала...

  • Like (+1) 1
СЮТ Local

СЮТ

Posted
  • Author
Posted

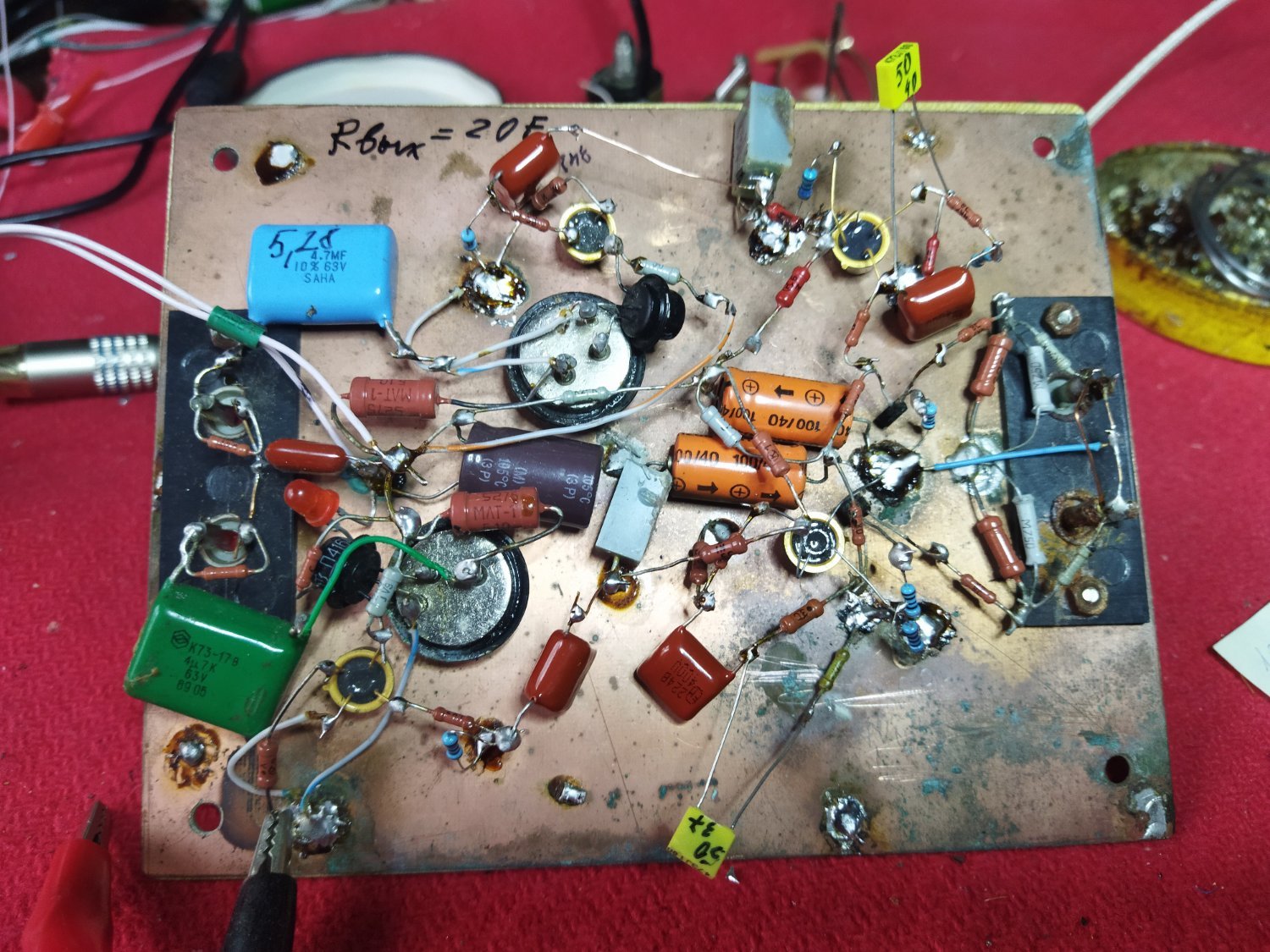

Вот что вышло из старой платки:




Усиление около 125, почти стандарт, выходное сопротивление на 1 кГц равно 20 Ом, во втором каскаде заменил К212 на КП302 - можно теперь заняться ... лампами, то была разминка))...

  • Like (+1) 1
СЮТ Local

СЮТ

Posted
  • Author
Posted

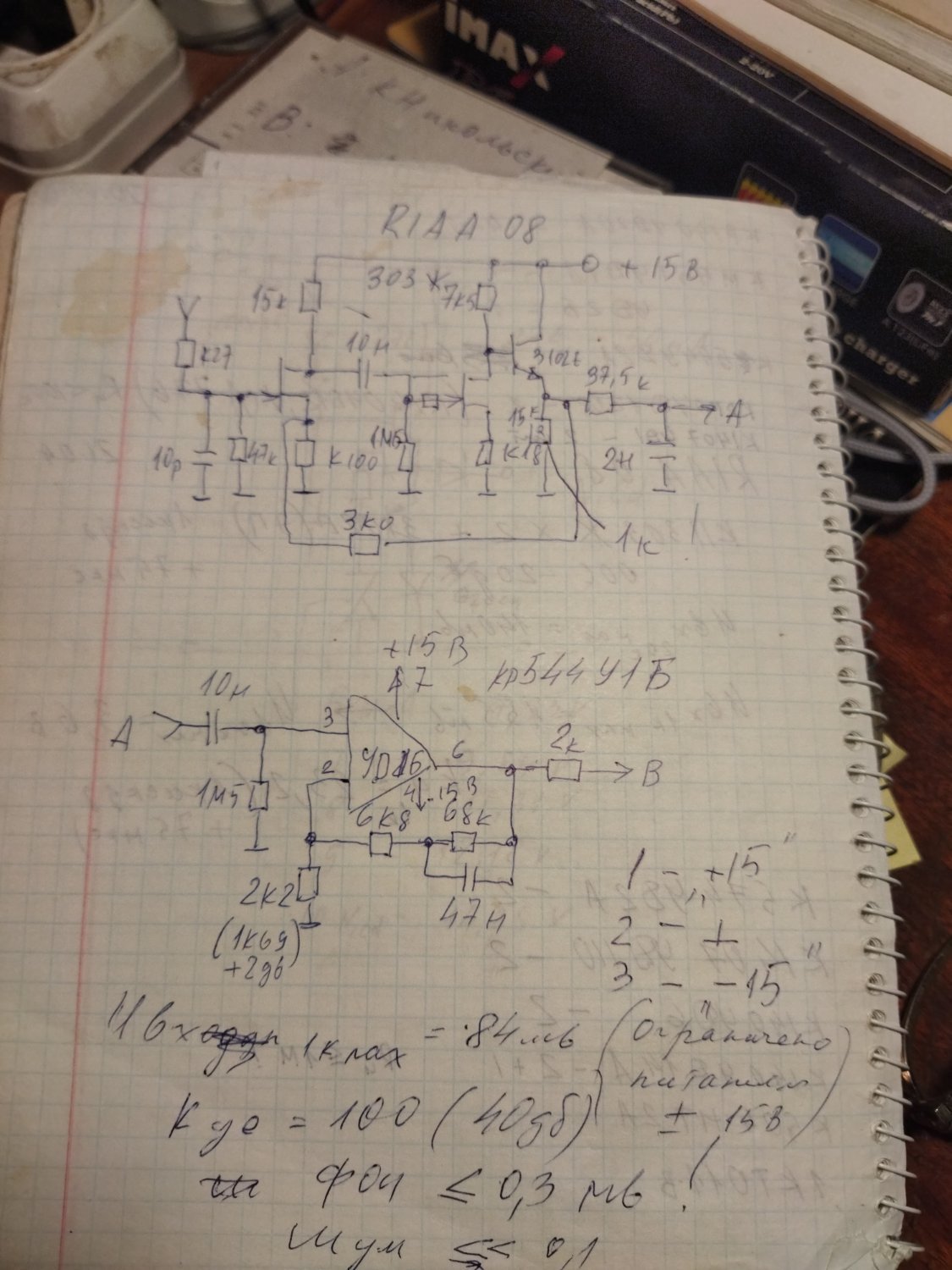

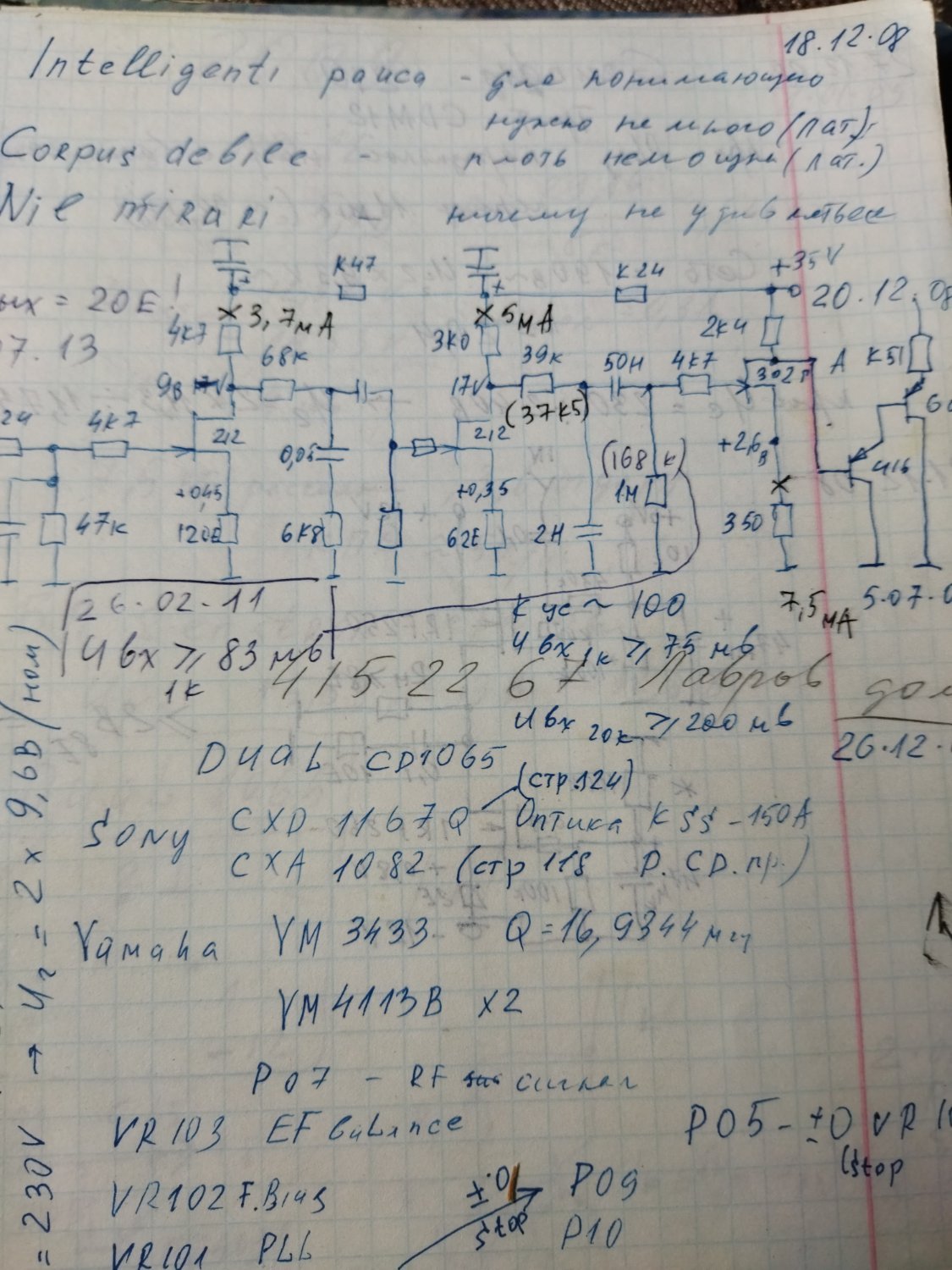

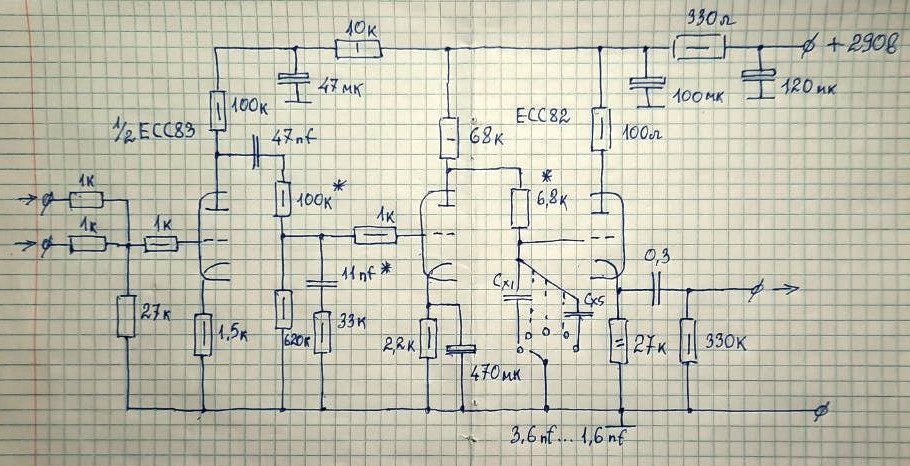

Листая старую тетрадь набрёл ещё на один удачный аппарат 2008 года, принятый в том же году для оцифровки винила одним звукорежисёром, фиксирую:





Усиление 40 дБ, питание 2 по 15 Вольт...

BAA Master

BAA

Posted
Posted

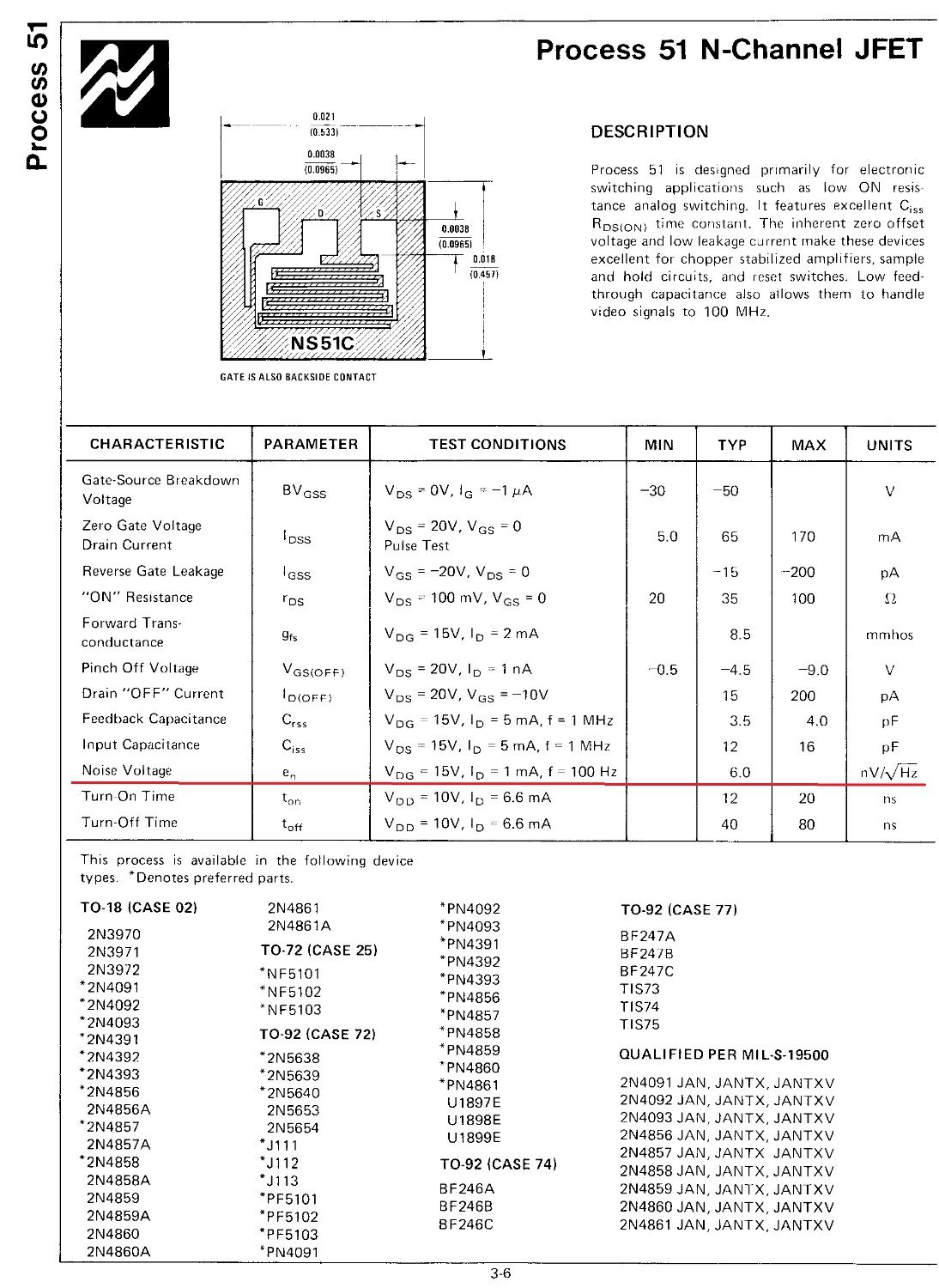

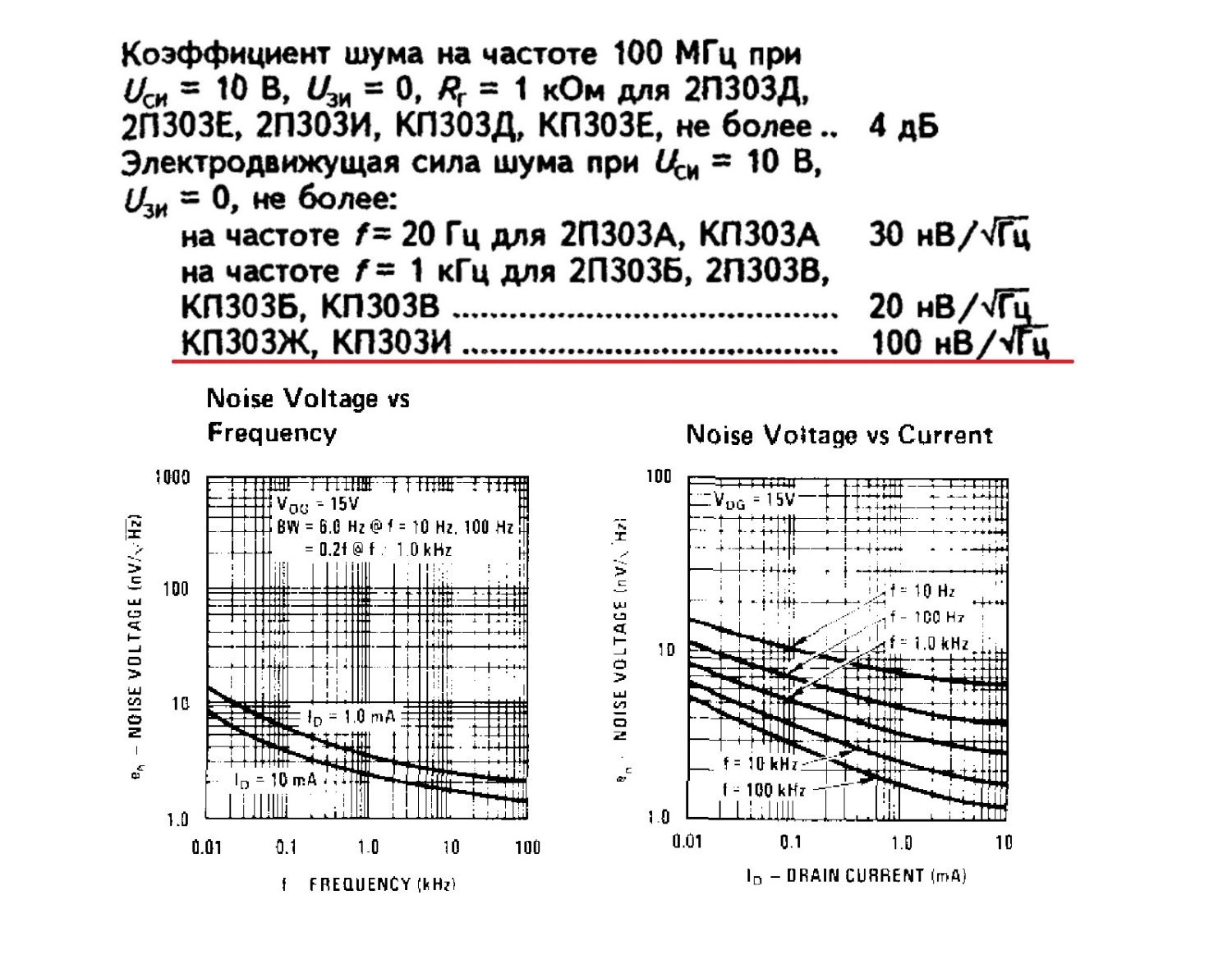

Использование советских 303 полевиков на входе, даже если это ностальгия и они достались даром выглядит как мазохизм. Ибо шипят они как змеи. Можно приобрести за 8р/шт у широко известного дистрибьютора транзисторы по процессу 51. Смотрим аттач, делаем выводы. И да, 303 примерно на порядок дороже, "металл однако". Но не всё золото, что блестит. За фэншуй - :smile-73:
720.thumb.jpg.19a846675ea1efd9d3daa94474e120a2.jpg719.thumb.jpg.d46dd5446f1741c87a56d63886dc05eb.jpg

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
21 minutes ago, AlexKorotov said:

Я видел как делают 302 :(

Которые были у меня (303) - из Ташкента. Конечно в стране древних христиан делали совсем привет, можно было крышку у транзистора руками оторвать (КТ-9), но никому бы не советовал, разве что c приемкой.

СЮТ Local

СЮТ

Posted
  • Author
Posted

Я, как практик, не замечал за нашими полевиками "шипения", делал и УВ и корректоры, ещё в 80-х, да и Коля Сухов в своей копии Кенвуда добился минус 82 дБ шума с КП302-ми, да ещё с дифкаскадом, так что неправда ваша, теоретик Вы наш, "Мастер" (художественного свиста?)...

  • Like (+1) 1
СЮТ Local

СЮТ

Posted
  • Author
Posted

Корректоров много - блоков питания - мало, надо что-то делать:





Шунтовые стабилизаторы Соколова А.В. отлично себя показали с ИБП, их и делаю...

СЮТ Local

СЮТ

Posted
  • Author
Posted

Не хочу новую тему открывать из-за малости одной, здесь поделюсь интересным опытом.

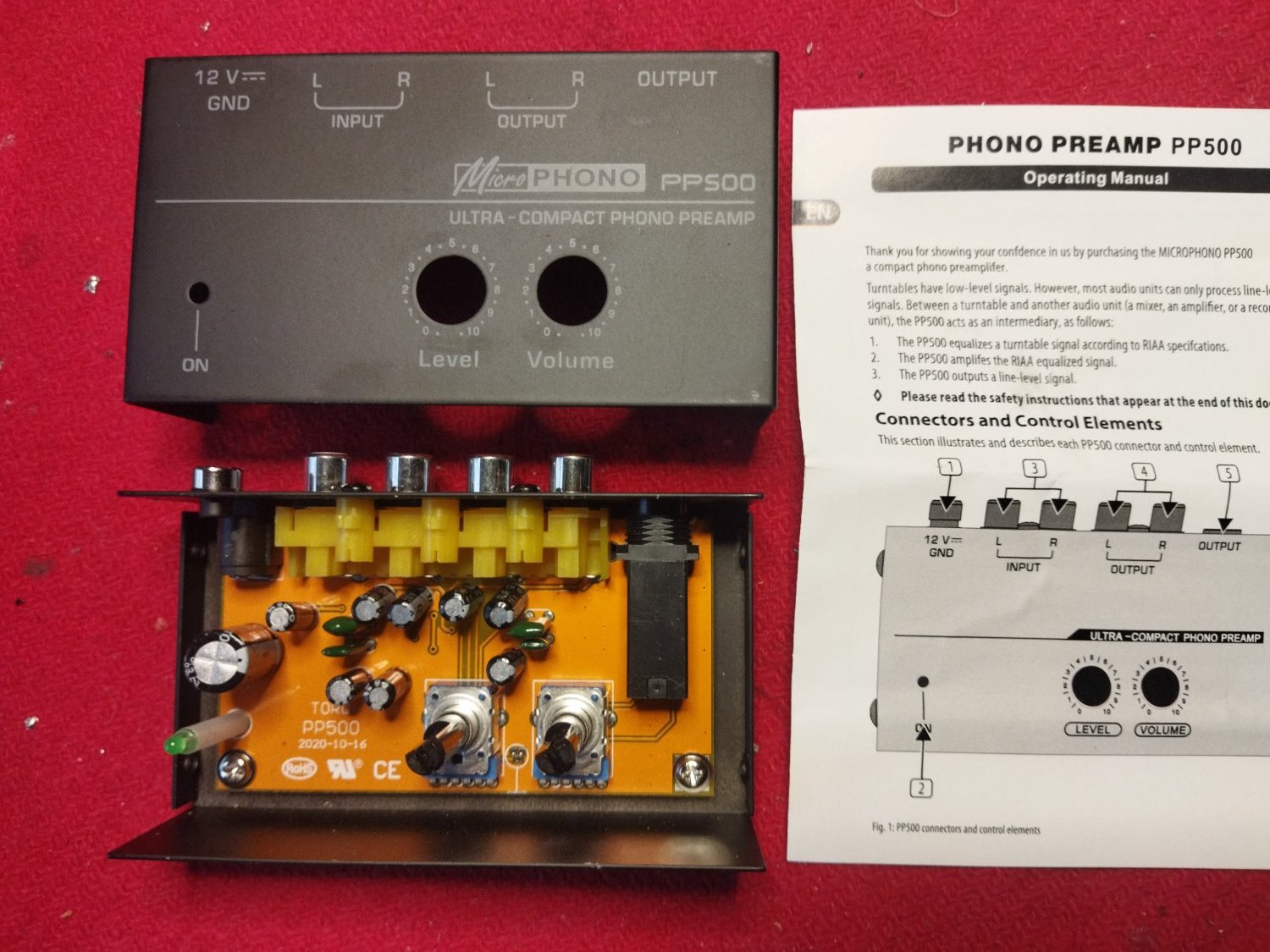

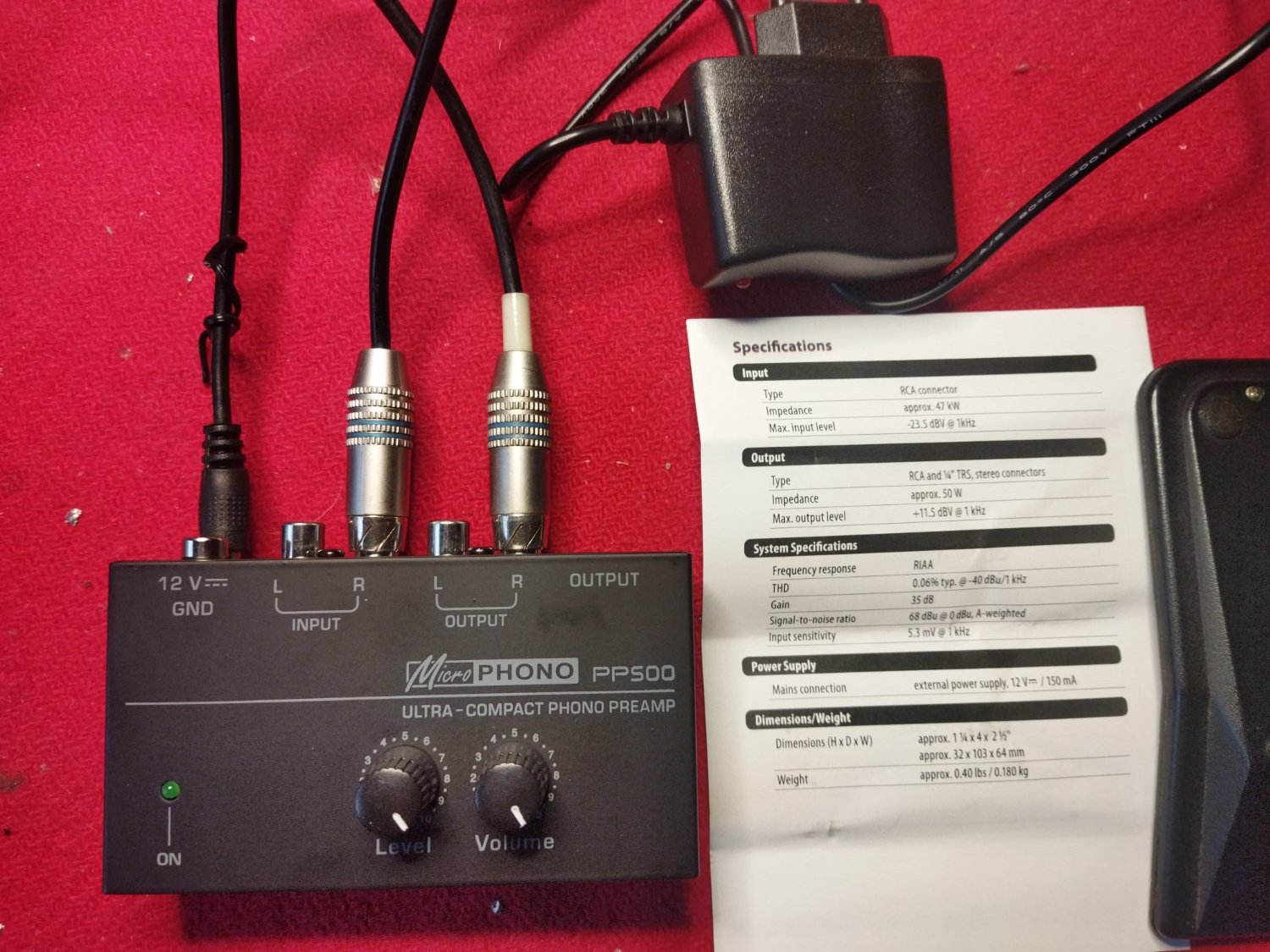

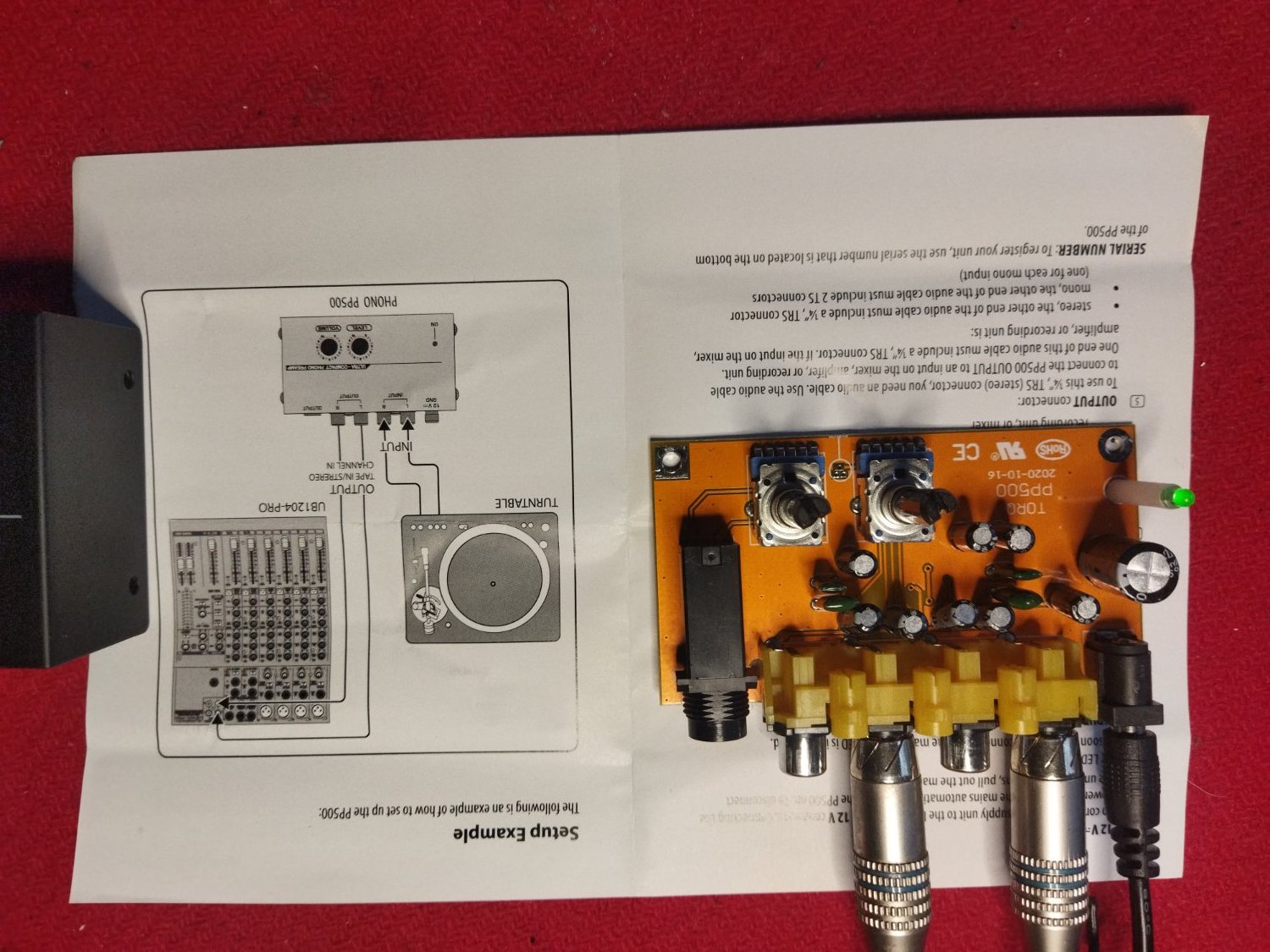

Купил на Али сей аппарат из любопытства, благо цена смешная и есть информация, что некоторым такое нравится:













Включил послушать, играет как-то, но тихо, мой УМ на полной громкости еле дышит, хотя корректоры со стандартным усилением (40 дБ) играют, на средней громкости, очень хорошо. Подал синус 1кГц и 5 мВ rms, на выходе 250 мВ, совпадает с заявленном в паспарту. Прогнал через анти-риаа - завал внизу и слегка завышен верх, меандр показал тоже самое. Конденсаторы в коррекции зелёные майларовые, надо менять, есть печальный опыт применения в пассивной коррекции, и питание надо поднимать, Вольт до 30, заменив электролиты, а то макс входной сигнал на 1 кГц 25 мВ. Операционник в схеме стоИт 4560R. Пока всё...

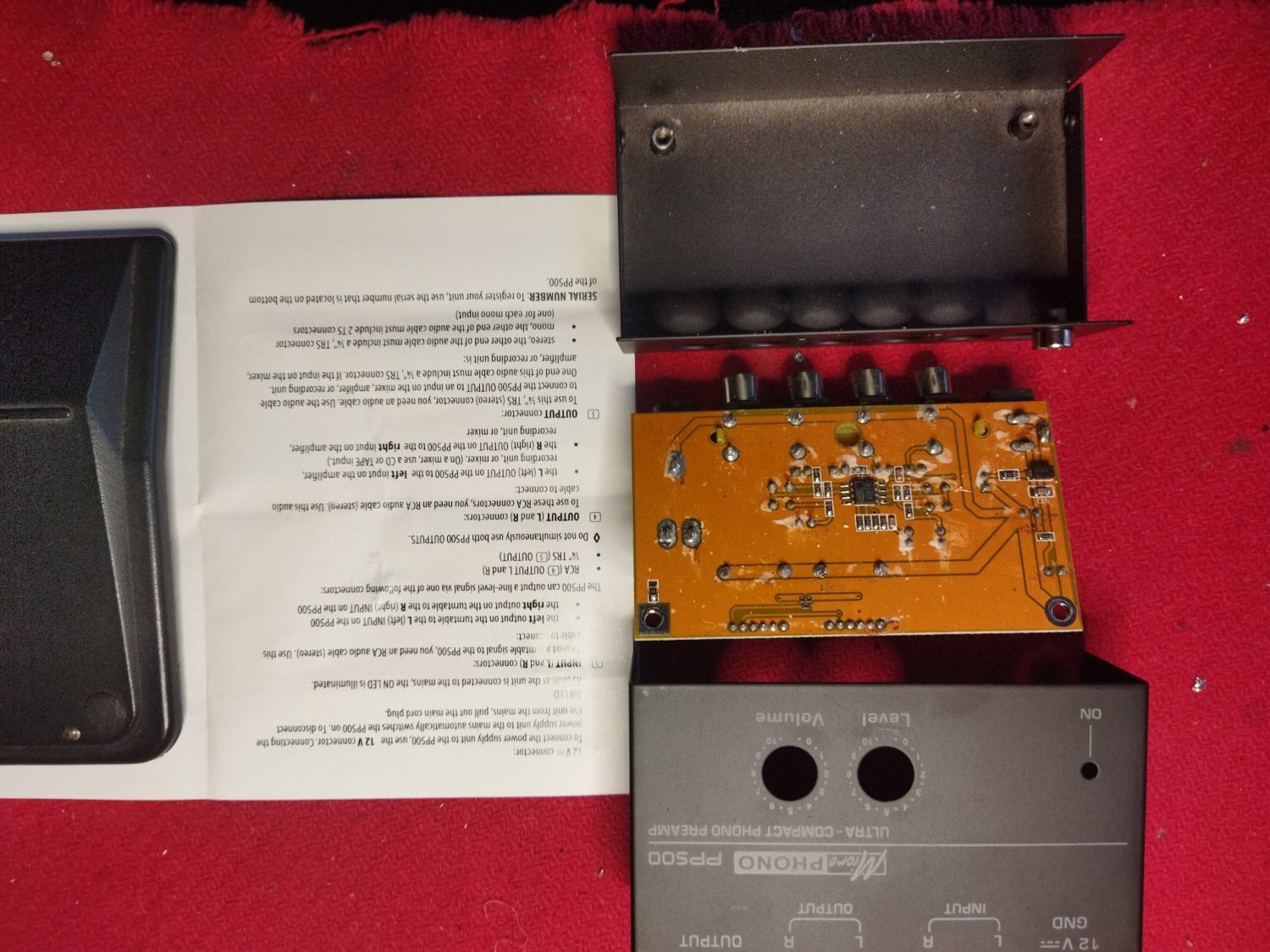

PS - два нижних фото вверх ногами загружаются, извиняюсь, может, модераторы поправят))...

BAA Master

BAA

Posted
Posted

Прав Резвой: Не мечите бисер...
К Администрации: уймите творца-практика.

On 10/11/2025 at 1:19 AM, СЮТ said:

 теоретик Вы наш, "Мастер" (художественного свиста?)...




  • Smile 1
СЮТ Local

СЮТ

Posted
  • Author
Posted

Схему по плате нарисовал, далее всё элементарно (Ватсон)- и куда усиление делось, и почему завал на НЧ:




Сергей А Local

Сергей А

Posted
Posted

Выходное сопротивление велико. Р1 // вх. сопротивление усилителя создаст другой делитель , сигнал упадет при подключении УНЧ. Плюс 2 конденсатора последовально , как там НЧ пройдет еще вопрос.




ВАК Community Regular

ВАК

Posted
Posted

Сережа, он в стоке как радиоточка и непонятно - что, сразу нельзя на заводе сделать хорошо. Или они там не только косые, но и глухие. Я тебе про эти балалайки и говорил..уж штук 6 людям сделал, остался без сапог. Только у меня обычный, без крутилок, нафиг не нужны. Буквально на днях опять сделал себе. Меняй 3.3 к на 1 к, 470 к- 1,5 мом, вместо 3300 - 2200, 820 - 650.  3300 и 820 не выбрасывай, последовательно будет 650. И будет тебе и НЧ и  какава с чаем. Электролиты я тоже меняю на CapXon и еще хороший ИБП в хламе нахожу. Давай, раскручивай дальше это чудо, выжми что можно. Будет очень интересно узнать и о КНИ после указанной доработки.

СЮТ Local

СЮТ

Posted
  • Author
Posted

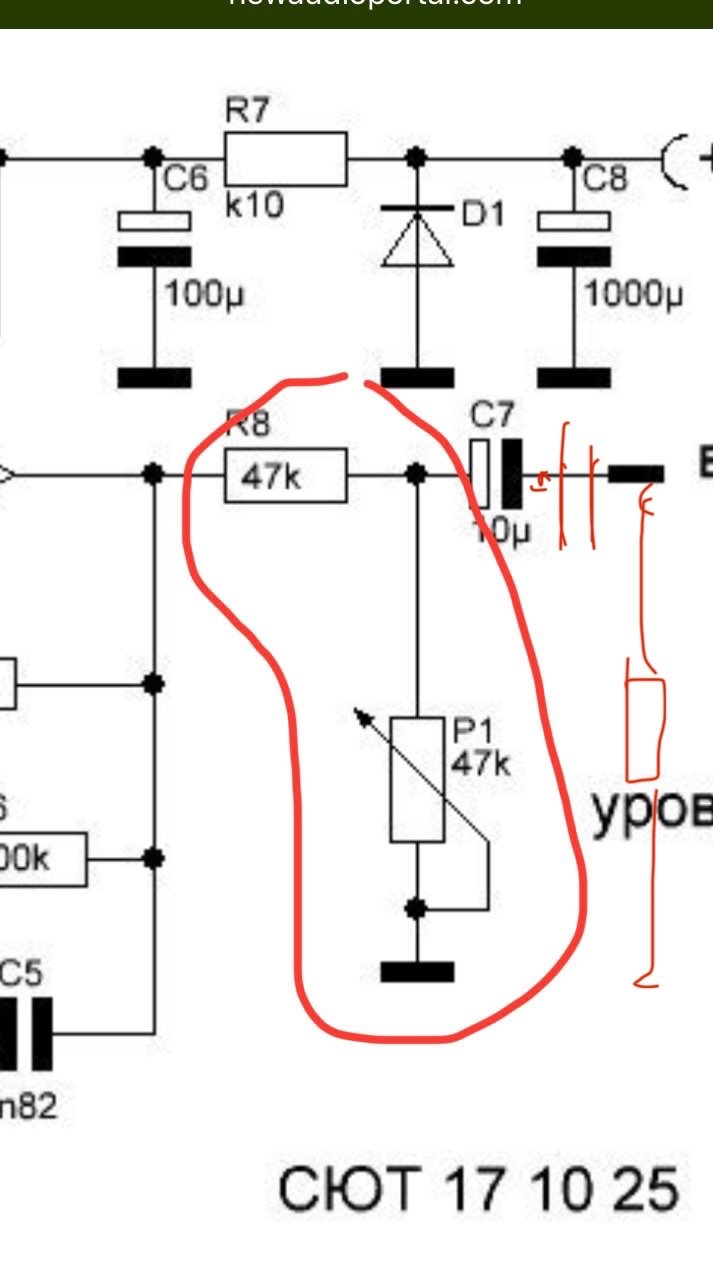

Вот полная схема этого чуда, крутилки, слава Богу, только уровни на выходах меняют, для чего - неведомо:




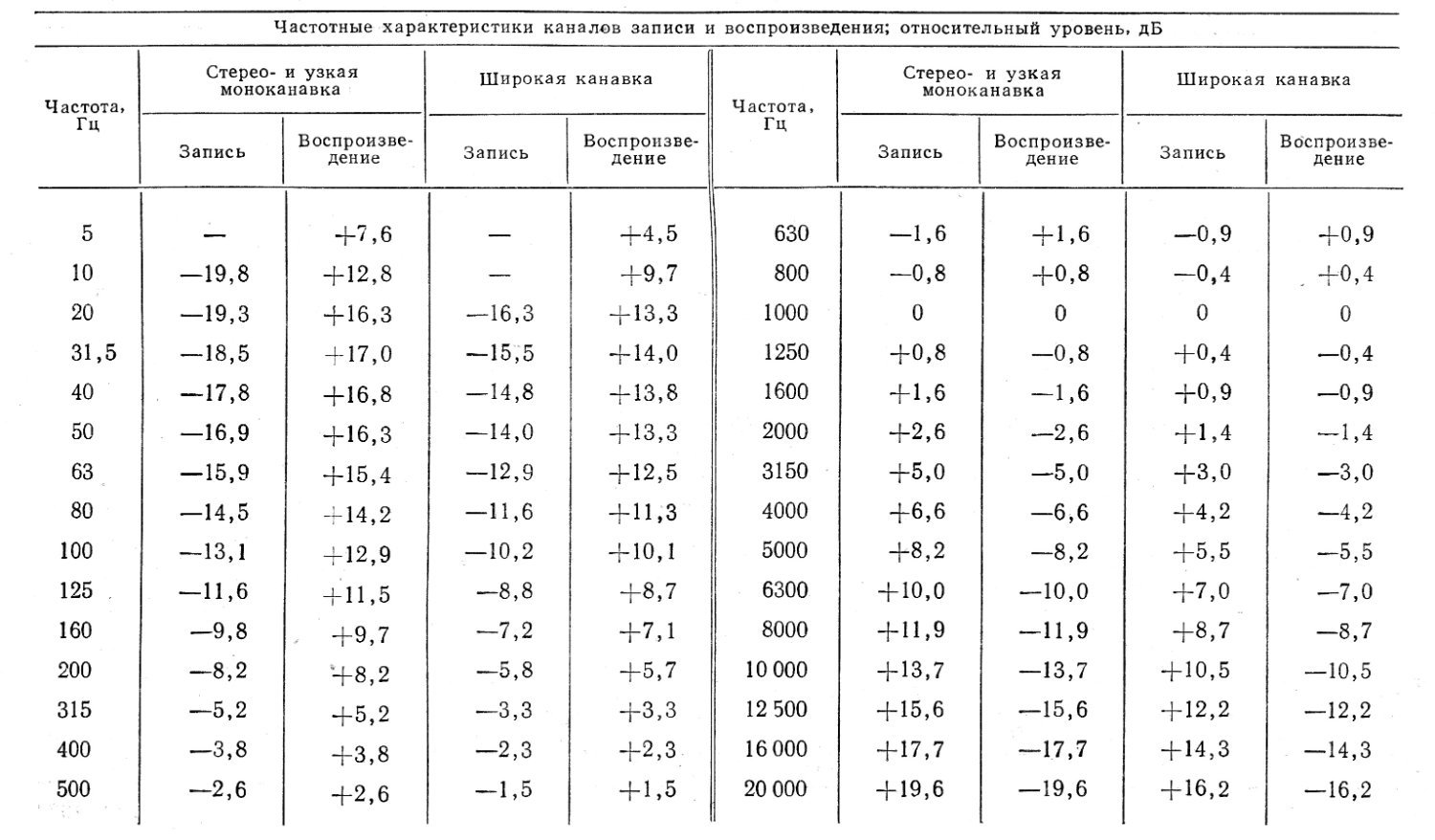

Думаю, если отключить Р1, уменьшить R8 до двух кОм, увеличить R5 до 1 мОм всё станет очень близко к РИАА, и не надо будет лохматить бабушку...



Russ3000 Local

Russ3000

Posted
Posted

Все такое высокоомное, выход подключен к - питания, это типа классА хотели изобразить? Я б еще увеличил С3.

AlexKorotov Local

AlexKorotov

Posted
Posted
29 минут назад, Russ3000 сказал:

Все такое высокоомное, выход подключен к - питания, это типа классА хотели изобразить? Я б еще увеличил С3.

Там 358 операционник (перемаркировка - рубль/ведро) , ему такой костыль "нам это только на пользу" :)

  • Smile 1
alss Proficient

alss

Posted
Posted
19 часов назад, СЮТ сказал:

Осцилограммы меандра с анти-риаа к предыдущему сообщению:

Такое в схеме с ОС?! Сергей, не тратьте свое действительно драгоценное время на такое, лучше часик-другой на свежем воздухе побыть.
OFF. Я после своих приключений с сердцем стал ценить время. Ну ладно, AUDION 300B PP моноблоки привожу к звуку, но на жалобы типа "D-усилитель для наушников не звучит" предлагаю сделать ламповый... Однажды согласились - и балдеют.

  • Like (+1) 2
  • Thanks (+1) 1
ВАК Community Regular

ВАК

Posted
Posted

Принесли для сравнения. Как и все остальные..играет, но китаец сочнее и жирнее что-ли..может там гармоник куча, но народу то нравится такой звук, народ привык именно к такому звуку.


СЮТ Local

СЮТ

Posted
  • Author
Posted

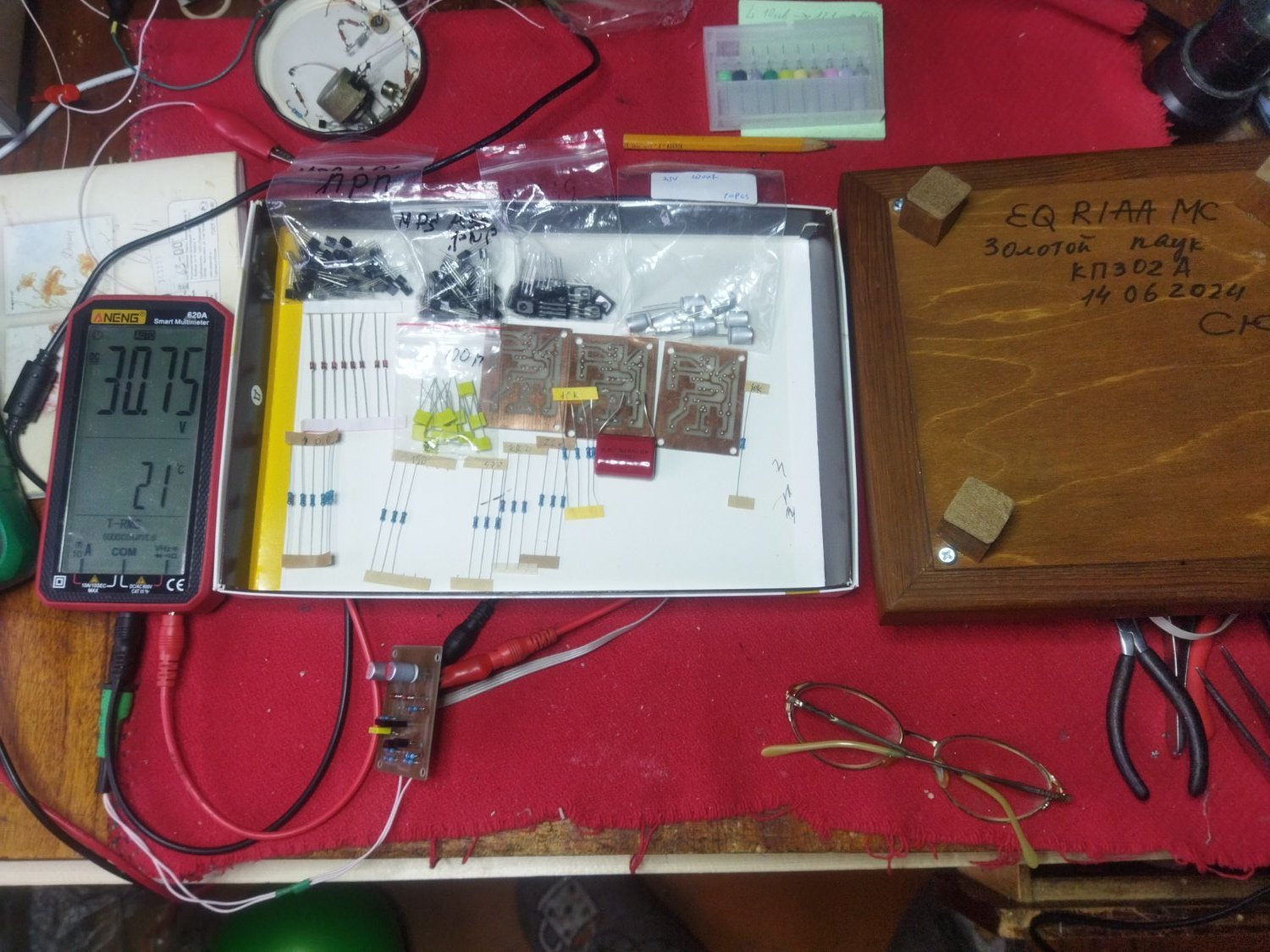

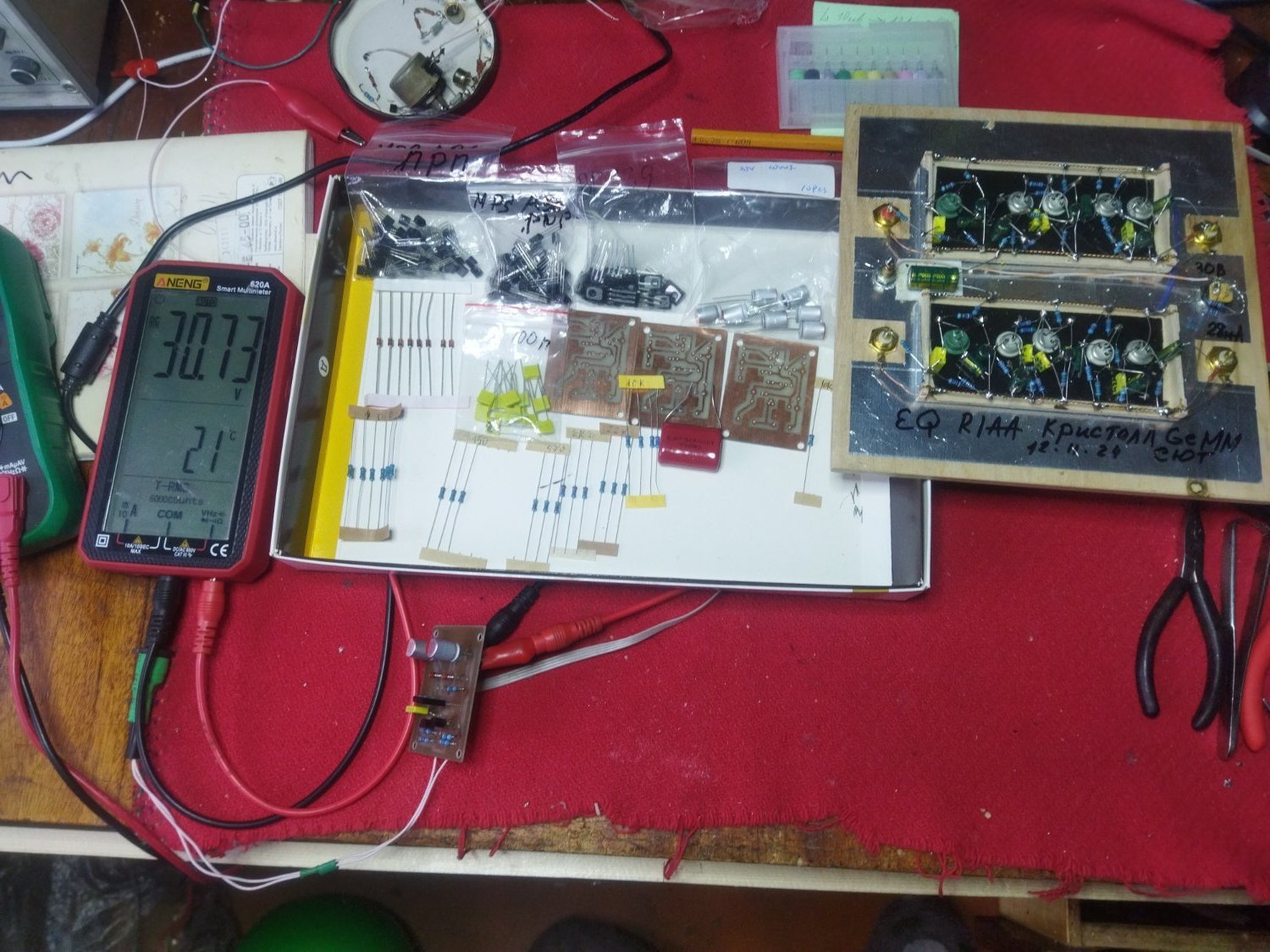

Прислушался к совету старшего товарища и. отложив китайское чудо до лучших времён, закончил блоки питания для корректоров, кои теперь можно продать, подарить или отдать на прослушку:




PS : хотя у китайца есть потенциал, заказал смд резисторы и флюс для демонтажа этого безобразия, как приедут, продолжим...

Опер 4560 точно не перемаркированный, не шумит, от слова совсем, будто не включен аппарат))...
