Colonel Burrous Local

Colonel Burrous

Posted
Posted
В 11.12.2025 в 10:14, СЮТ сказал:

Послушал - звук брутальный! Оцифровал шум, которого нет, есть крохотные пички от ИБП, знаю как их убрать. Замеры режимов прилагаю:

Нельзя ли привести подробно все данные по этому корректору и блоку питания к нему.

  • Replies 489
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Nittis
Nittis
alss
alss

Я гляжу - импульсник без фильтров что на сетевом вводе что на выходе - непорядок-с. Как минимум синфазные дроссели в каждое напряжение, пленочные конденсаторы, металлический экран между корректором и

CHEL_EV
CHEL_EV

У нас на портале, не так уж и много народу, которые что-то делают, и делятся этим.  Не надо людям бить по рукам, и просить их обозначить флажки.  Ещё на старом АП, когда Сергей выкладывал мн

Posted Images

СЮТ Local

СЮТ

Posted
  • Author
Posted

На мой взгляд, информации более чем достаточно, на бОльшее нет ни времени, ни желания...

  • 2 weeks later...
СЮТ Local

СЮТ

Posted
  • Author
Posted

Точки над "i" :

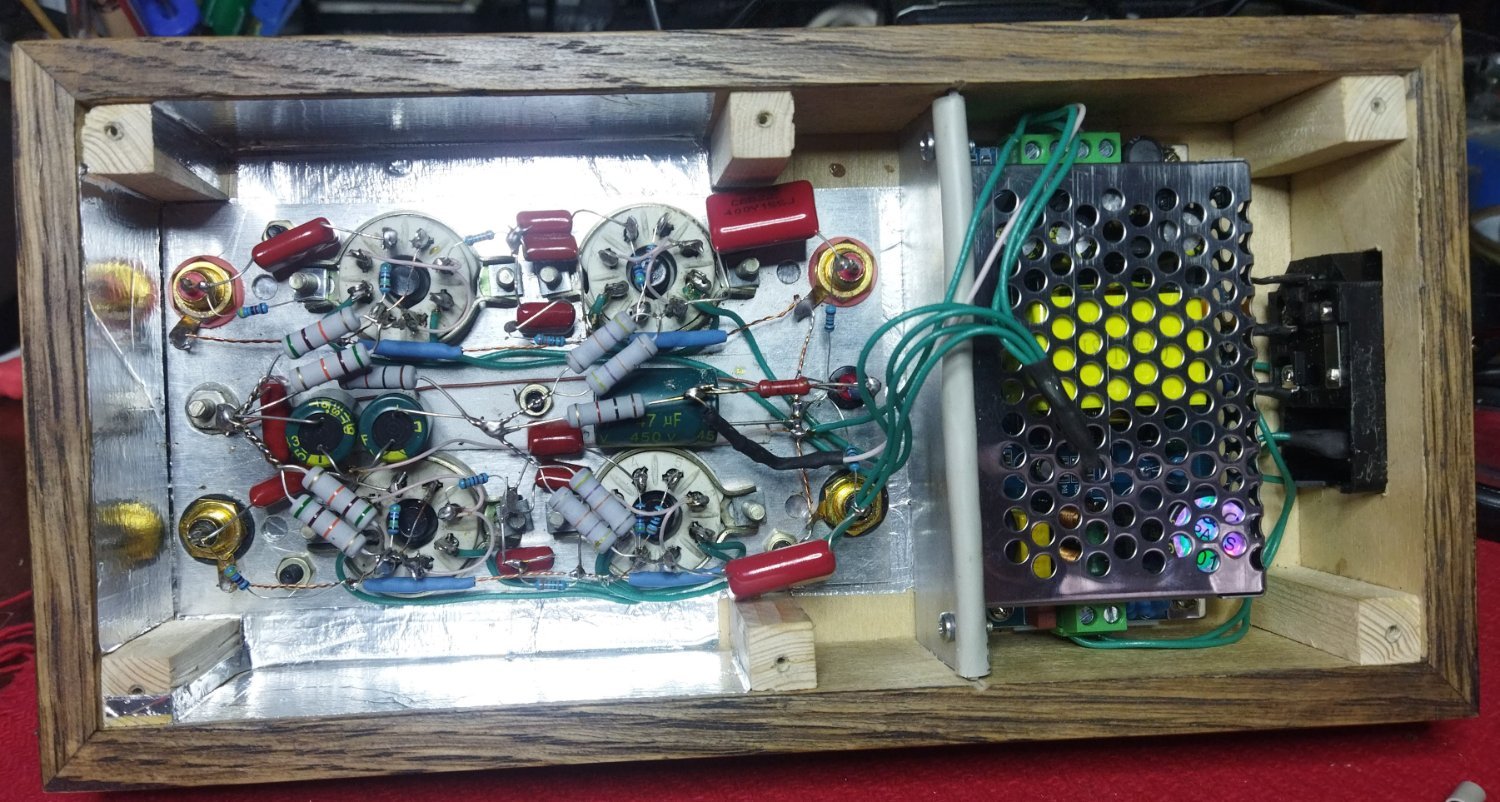

Ни фона, ни шума, будто аппарат не включен, а звук - есть...

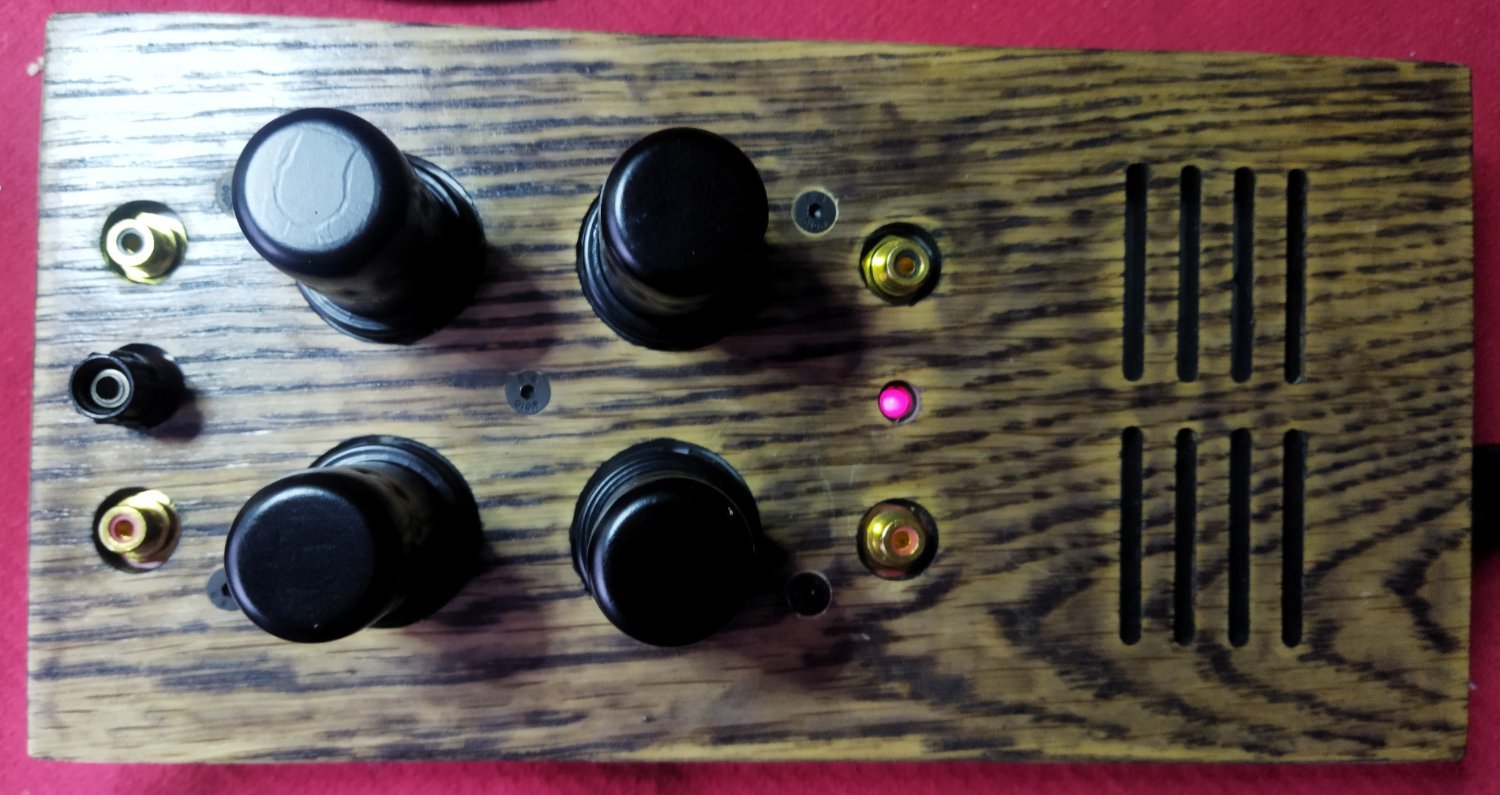

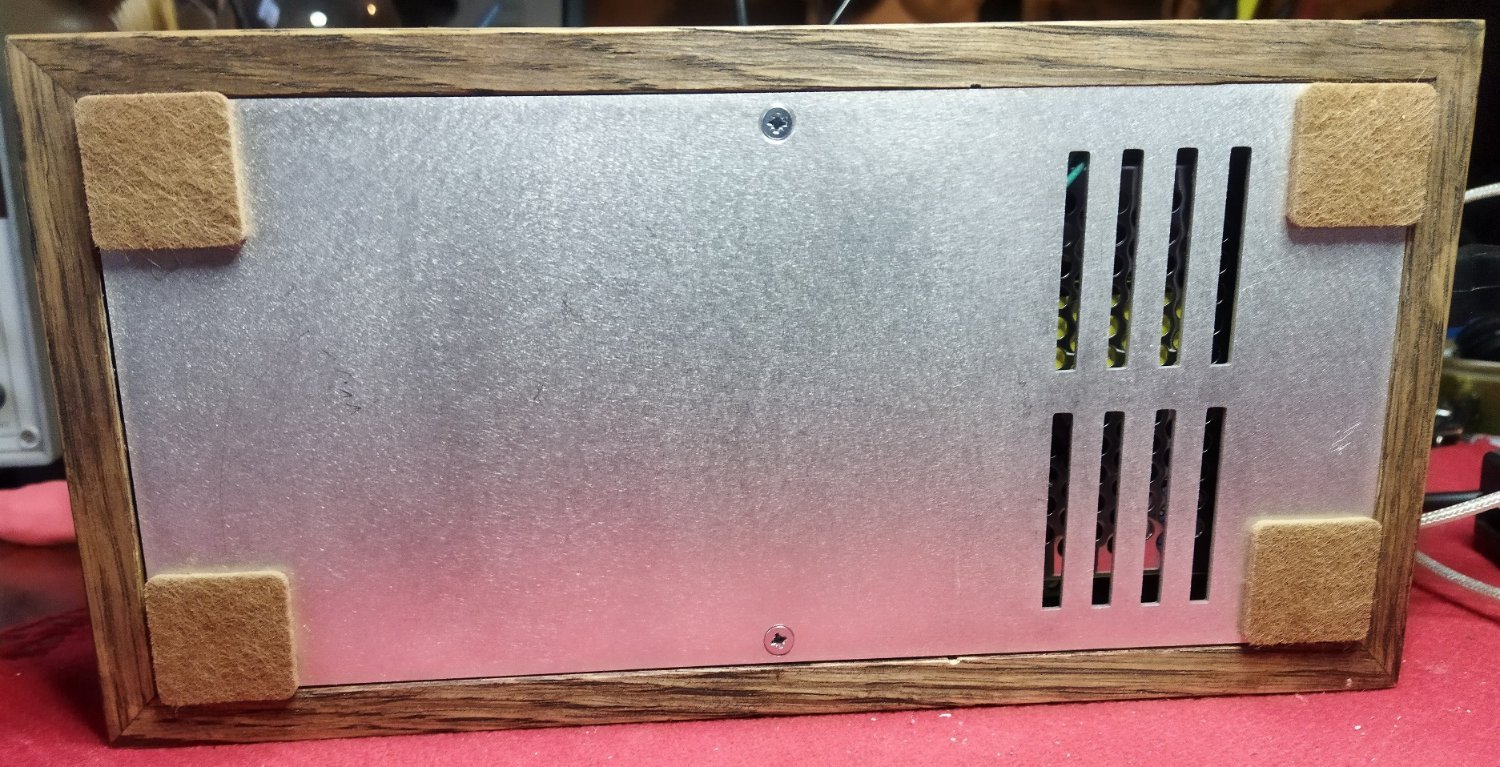

Чёрная пантера в деревянном кейсе!

Надо поднять, слегка, усиление, но - без шунтов в катодах, есть такая технология, а то оцифровщику чутья не хватает, да и народ любит погромче!

  • Like (+1) 6
СЮТ Local

СЮТ

Posted
  • Author
Posted

Незначительное изменение в схеме - и - ву-а-ля - усиление на 1 кГц увеличилось в 1,5 раза ( было 80, стало 120):


И никаких блекгейтов!





  • Like (+1) 8
ВАК Community Regular

ВАК

Posted
Posted

Замечательно Сергей Юрич! С компа по блюпупу на панельку с ТРА3118  и на обратный TQWP на Markaudio. И отличный бонус в конце! Благодарю!

Пысы. Панелька с выхлопом на Сабре с TLC277

Сергей А Local

Сергей А

Posted
Posted

Нужно наверное указывать входное/выходное напряжение. Для справки.
« увеличилось в 1,5 раза..» и ищи сколько было и от какого источника. Непорядок. :)

  • Like (+1) 1
Сергей А Local

Сергей А

Posted
Posted

Сергей , вот подключили Вы к катоду цепь коррекции и при этом переменка на обоих концах этой цепи стала одинаковой , мне кажется это выключит цепь коррекции из ее функции. Подскажите как это работает. Есть ли АЧХ обоих корректоров на одном графике? Для сравнения.

Климентий Local

Климентий

Posted
Posted
1 час назад, Сергей А сказал:

Сергей , вот подключили Вы к катоду цепь коррекции и при этом переменка на обоих концах этой цепи стала одинаковой , мне кажется это выключит цепь коррекции из ее функции. Подскажите как это работает. Есть ли АЧХ обоих корректоров на одном графике? Для сравнения.

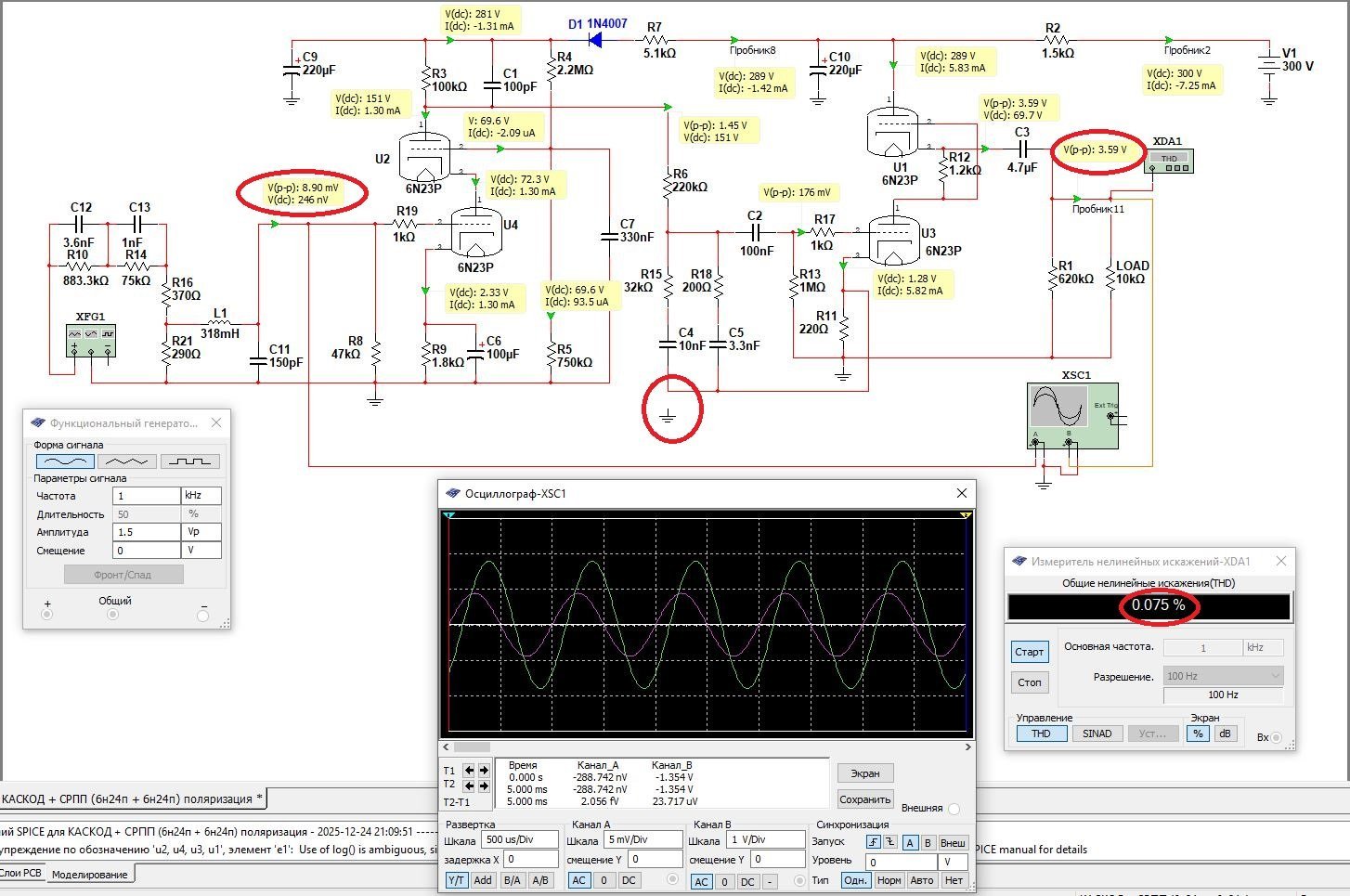

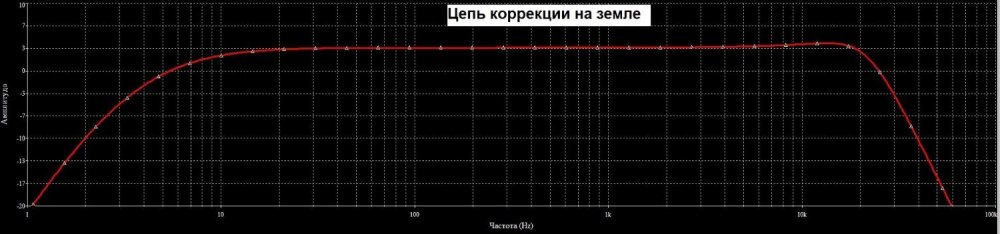

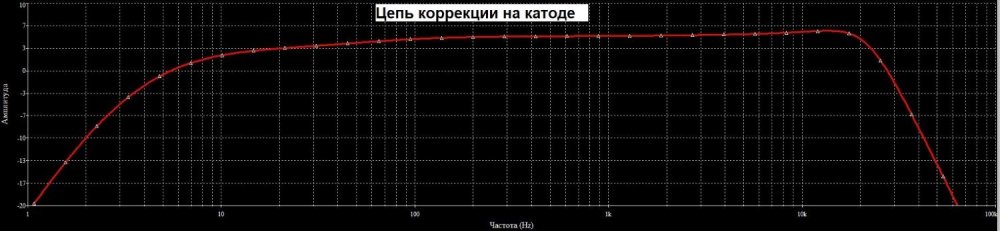

ради интереса проверил такое включение на катод цепи коррекции на своей схеме... результаты внизу... ДА, усиление подрастает... но и АЧХ корежит...





СЮТ Local

СЮТ

Posted
  • Author
Posted
В 24.12.2025 в 13:42, Сергей А сказал:

Сергей , вот подключили Вы к катоду цепь коррекции и при этом переменка на обоих концах этой цепи стала одинаковой , мне кажется это выключит цепь коррекции из ее функции. Подскажите как это работает. Есть ли АЧХ обоих корректоров на одном графике? Для сравнения.

Как раз наоборот, цепь смещения выключается из сигнала, то есть эффект тот же, как шунтирование электролитом. Весь сигнал падает на участке сетка-катод,  минуя резистор смещения, АЧХ нетронута, меандр об этом говорит, искажения - меньше, даже симмулятор об этом намекает, смотрите выше, меседж от Климентия...

Идея не моя, Олег Чернышов (автор Покемона) озвучивал, ещё на старом АПе, поднялась там даже  буча, помню, но я подхватил эту мысль и частенько применяю))...

Климентий Local

Климентий

Posted
Posted
21 минуту назад, СЮТ сказал:

Как раз наоборот, цепь смещения выключается из сигнала, то есть эффект тот же, как щунтирование электролитом. Весь сигнал падает на участке сетка-катод,  минуя резистор смещения, АЧХ нетронута, меандр об этом говорит, искажения - меньше, даже симмулятор об этом намекает, смотрите выше, меседж от Климентия...

Идея не моя, Олег Чернышов (автор Покемона) озвучивал, ещё на старом АПе, поднялась там даже  буча, помню, но я подхватил эту мысль и частенько применяю))...

Но АЧХ немного искажается ...

Сергей А Local

Сергей А

Posted
Posted
55 минут назад, СЮТ сказал:

Как раз наоборот, цепь смещения выключается из сигнала, то есть эффект тот же, как щунтирование электролитом. Весь сигнал падает на участке сетка-катод,  минуя резистор смещения, АЧХ нетронута, меандр об этом говорит, искажения - меньше, даже симмулятор об этом намекает, смотрите выше, меседж от Климентия...

Идея не моя, Олег Чернышов (автор Покемона) озвучивал, ещё на старом АПе, поднялась там даже  буча, помню, но я подхватил эту мысль и

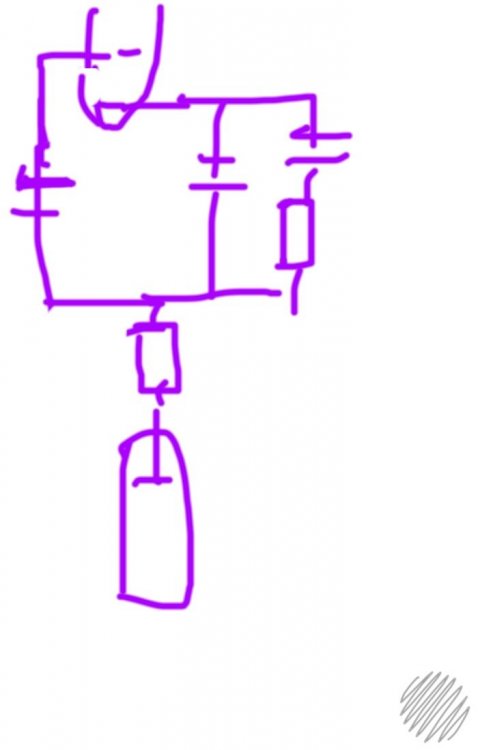

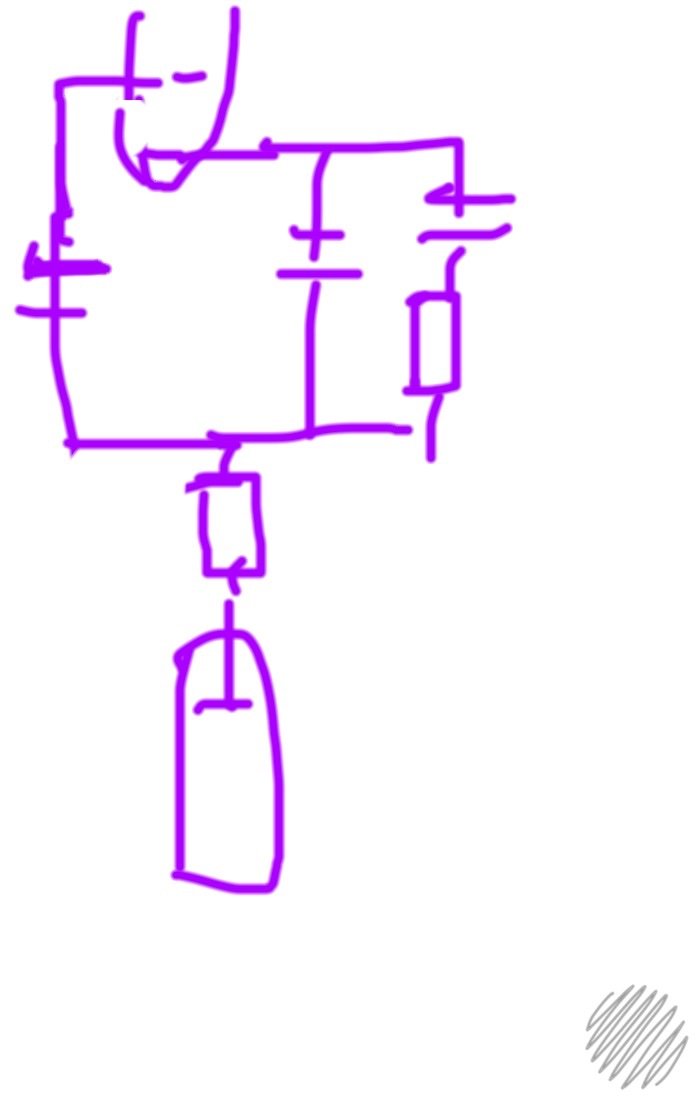

Вы вводите ПОС в сетку , это повышает входное сопротивление в точке соединения с R6 , и величина сигнала для второй лампы увеличивается.
Проблема в том , что на самых низких ( ниже 120-100гц) эта ПОС не работает.
Что у Климентия и отражено в графиках .

Ну чуть меньше ( сколько?) самых низких наверно не имеет большого значения , Вам на слух яснее  .

С точки зрения сигнала схема эквивалентна динамической нагрузке .






BAA Master

BAA

Posted
Posted
2 hours ago, Климентий said:

Но АЧХ немного искажается ...

В общем ТС прав, хотя линейные искажени несомненно есть. Но, если сравнивать с громкоговорителем, даже без учета КДП или даже с наушниками, средний человек не заметит, да и не средний... Если ещё резисторы/конденсаторы, а с учетом малости усиления, лампы, не подбирать, то будет еще заметнее. Но критерий другой, автора устраивает.
EDIT: Он принципиально измерения не выкладывает.

СЮТ Local

СЮТ

Posted
  • Author
Posted
В 26.10.2025 в 17:54, СЮТ сказал:

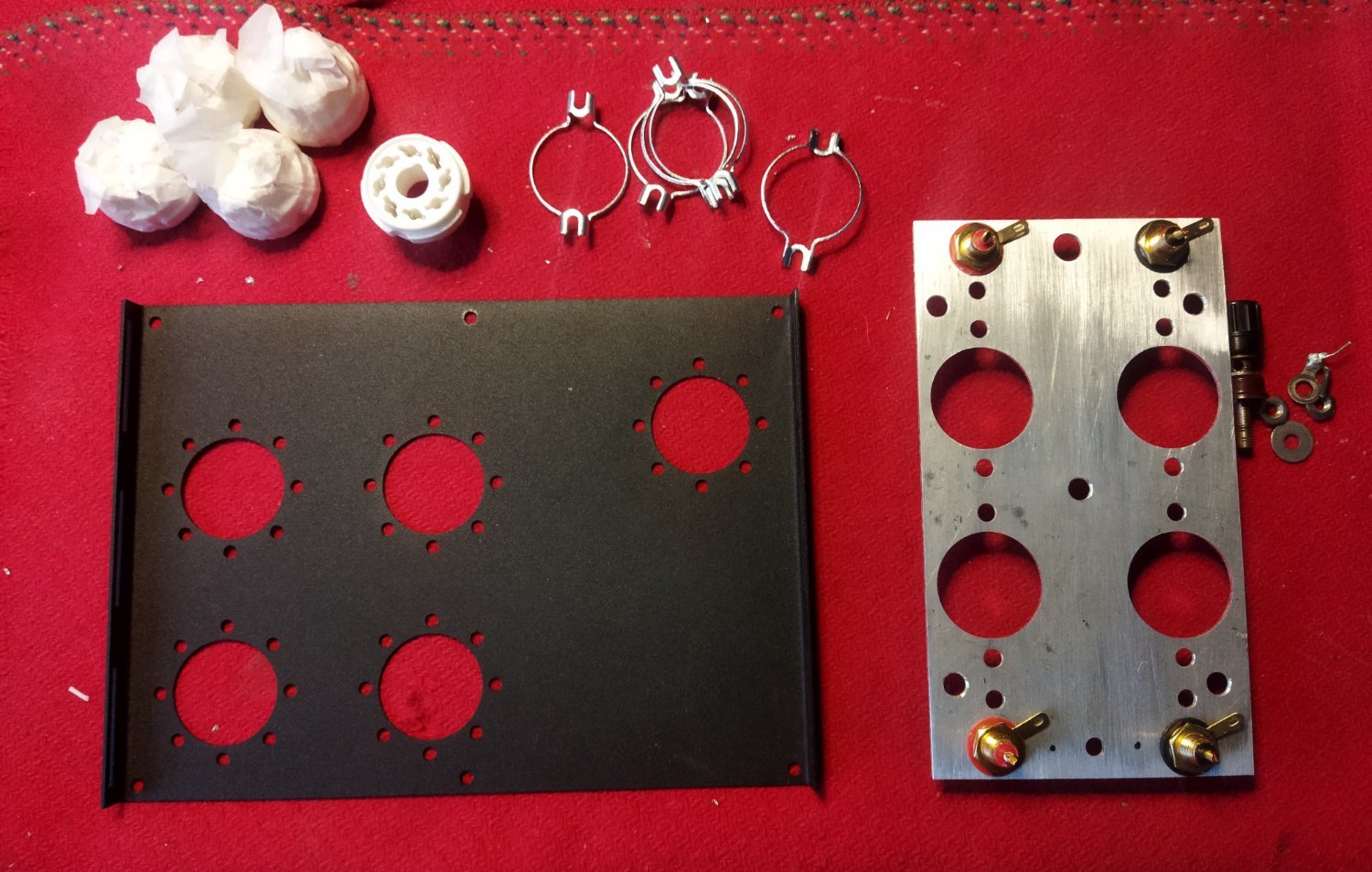

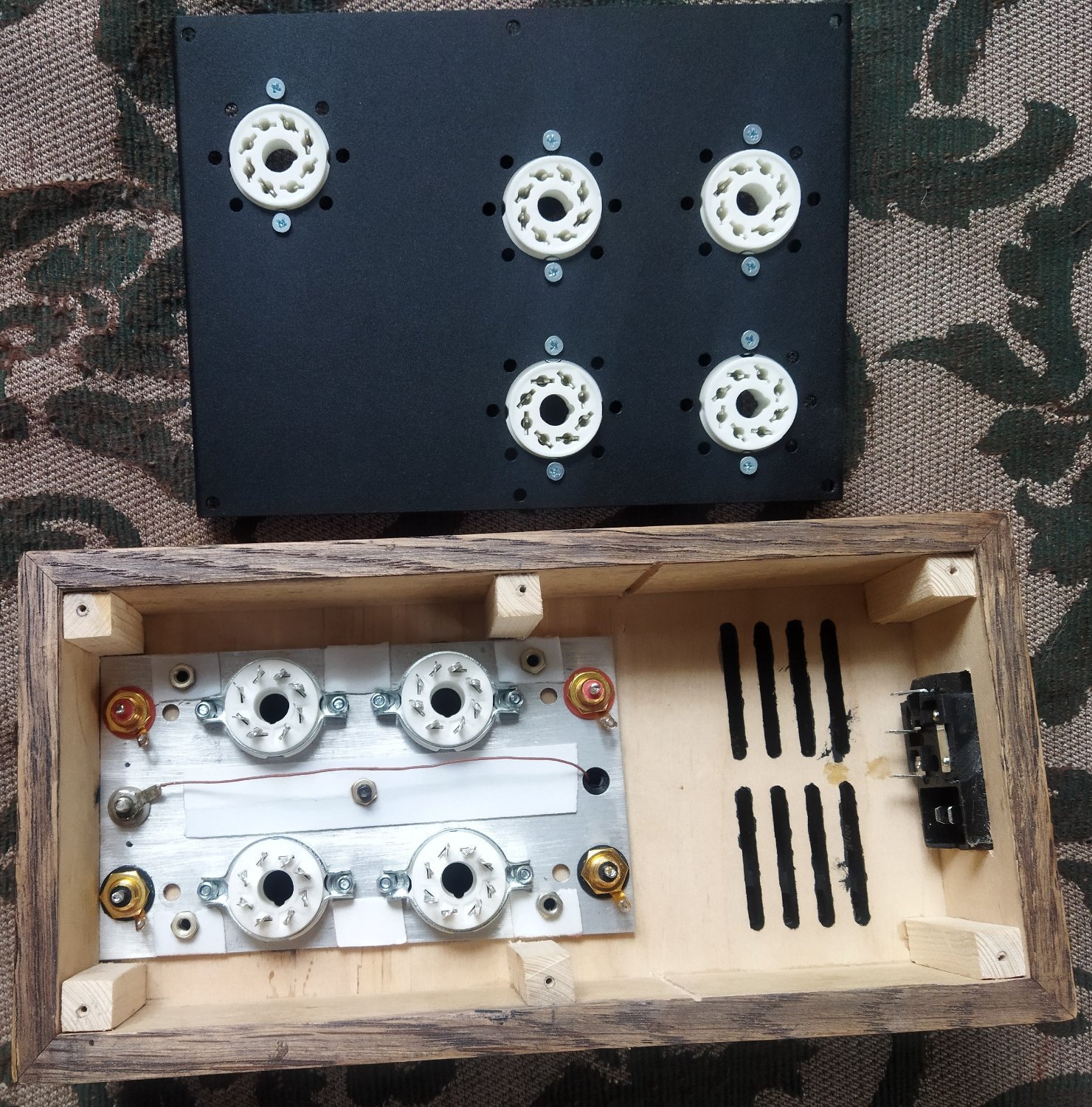

Пора браться за серый, просторный, корпус (на странице за нумером 8 - анонс)...

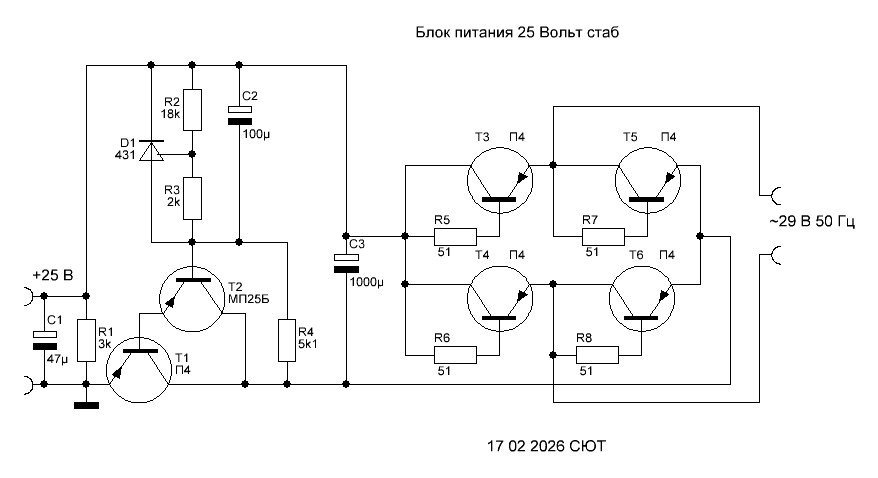

Вот такая схема родилась сегодня, спонтанно:


Усиления может не хватить до стандарта (40 дБ), тогда в запасе 6Ж4 на выходе или СРПП на 6Н8С, как вариант...

Блок питания импульсный, однозначно, 21-й век на дворе...

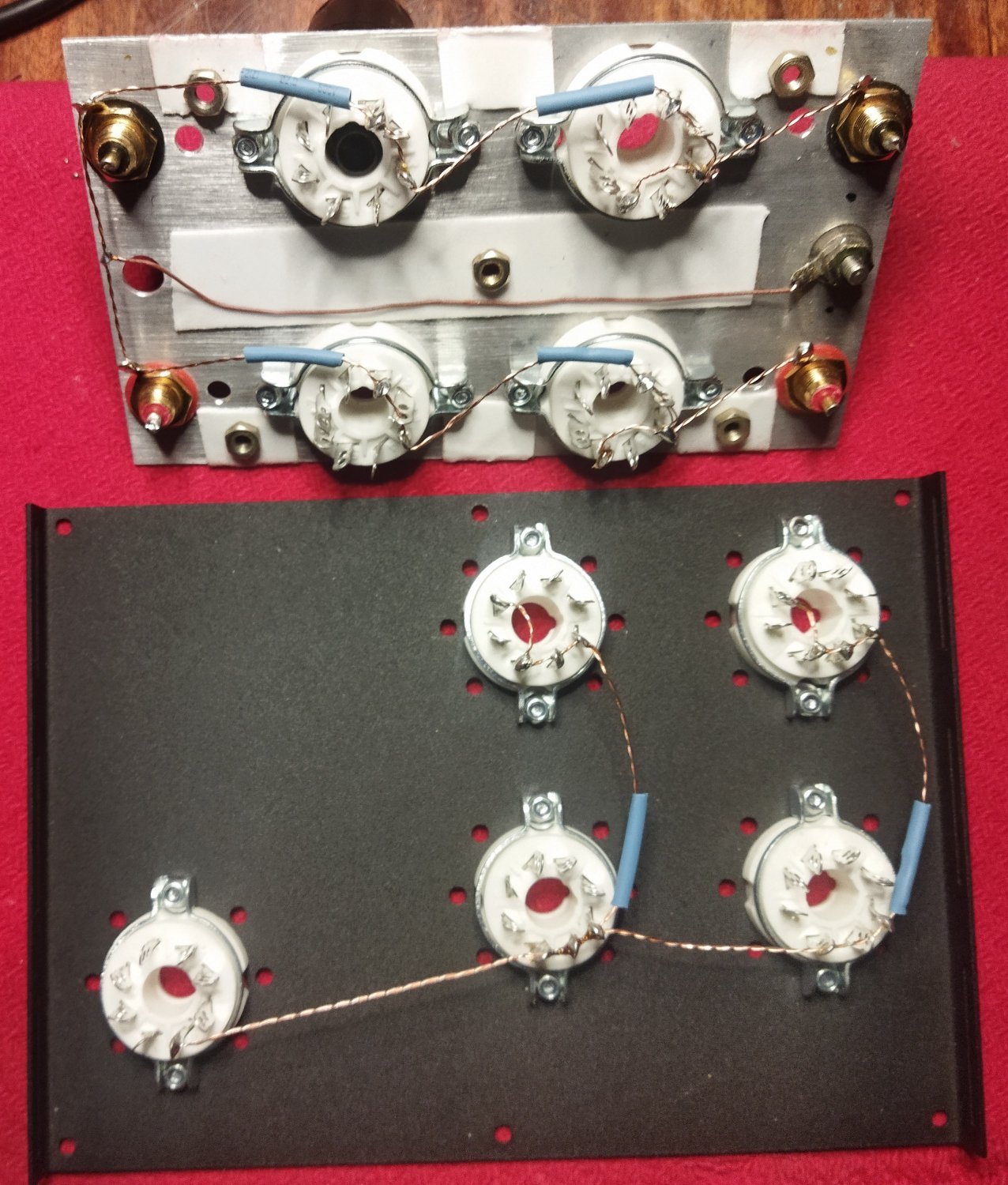

Две Пантеры (под окном) на столе (пряли поздно вечерком):




Настал момент такой...

СЮТ Local

СЮТ

Posted
  • Author
Posted

Вот такой простенький МС корректор с головкой Денон 103 был сегодня отслушан и оцифрован:








  • Like (+1) 2
