Моточные изделия ( твз...тс...мкт...)

ДимДимыч

By ДимДимыч
in Passive

 Share

Recommended Posts

nepalimso Community Regular

nepalimso

Posted
Posted
52 минуты назад, Михаил К. сказал:

в чем плюс ?

В  площади изоляции между катушкой и  сердечником между первичкой  и вторичкой  в количестве слоёв в первичке

  • Replies 1.1k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Делать нечего и вот решил выложить.   Просто посмотреть. -----------------------------    Хватит, запутался. И что интересно, мотал без станка.

ДимДимыч
ДимДимыч

Выходник для 211(4242). Железо Ш40*70, без перемычек ШнаШ, горячекатаное.  Точно такой же типоразмер у EI 120 немецкого м6. Ra=16k/8 Ом; Ток=70мА, мах 90мА. Мощность 20Вт(20гц)  0,48Тл.

ДимДимыч
ДимДимыч

Форумчане! Давайте начнём эту нужную тему по трансформаторам. Выходным, межкаскадным, силовым и т.д.    Ну для начала дам фото твз,тс,мкт.  Так сказать вступление:)  Ну а далее будем ра

Posted Images

Михаил К. Proficient

Михаил К.

Posted
Posted
1 минуту назад, nepalimso сказал:

В  площади изоляции между катушкой и  сердечником между первичкой  и вторичкой  в количестве слоёв в первичке

Ну то есть по вашей логике, чем меньшая часть сердечника замотана, тем лучше.

Т.к. меньше площадь изоляции между катушкой и  сердечником между первичкой  и вторичкой  и больше количество слоёв в первичке



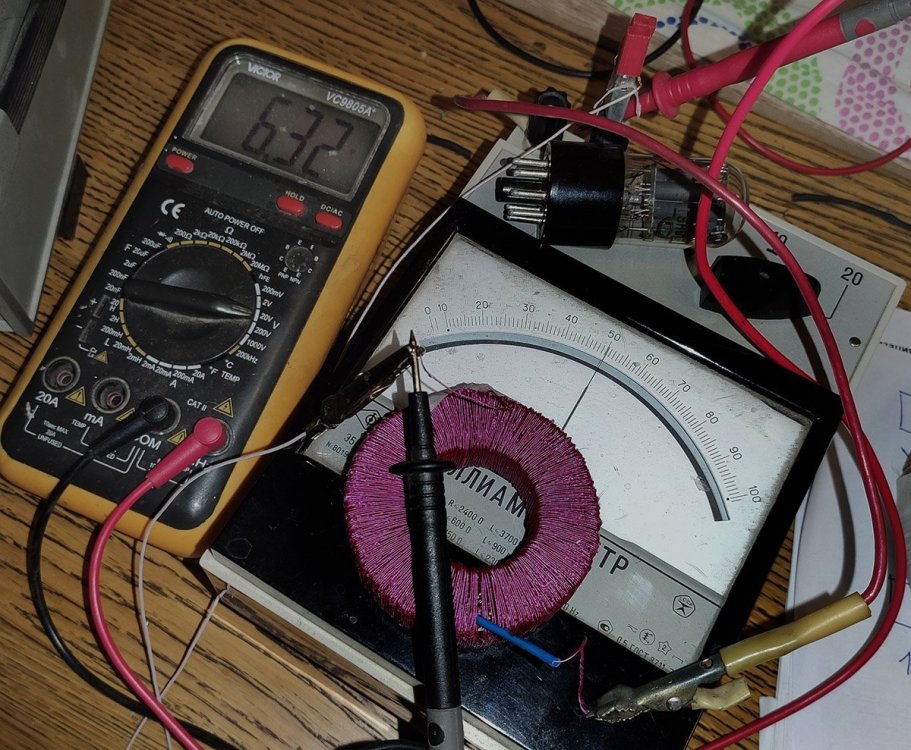

более лучше.jpg

Кружка Local

Кружка

Posted
Posted
5 минут назад, Aloizio сказал:

Во вторую, компенсационную,  подаётся ток с следящей системы на ОУ.

Одесситы давно практиковали. Ничто не ново и во всем, как всегда, свои плюсы и минусы. Для массового производителя очередная возможность уменьшить массогабариты SE выходника.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
2 минуты назад, Кружка сказал:

Одесситы давно практиковали.

Не знаю как одесситы, но "полуторотакник" Фадеева я слушал в 1998 году. В нём лёгким движением руки сигнал с одного плеча фазоинвертора переставал приходить на оконечный каскад, и усилитель становился однотактным, вторая лампа просто давала противоток. У Мэнли тоже на 807-х была подобная штука.

  • Like (+1) 1
Дядя Фёдор Community Regular

Дядя Фёдор

Posted
Posted
2 часа назад, Xрюн222 сказал:

Что то меня сомнения смутные терзают, что это не усилитель, а стабилизатор феррорезонансный. Иногда полезная штука. Когда в сети черте что.

Возможно! Совершенно не знаю от куда эта хрень у меня.



nepalimso Community Regular

nepalimso

Posted
Posted
11 минут назад, Михаил К. сказал:

Ну то есть по вашей логике, чем меньшая часть сердечника замотана, тем лучше.

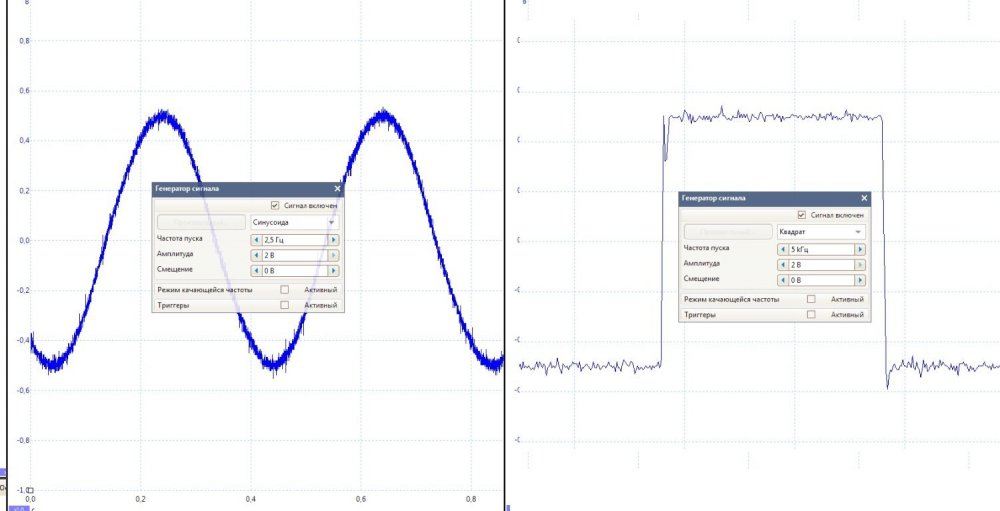

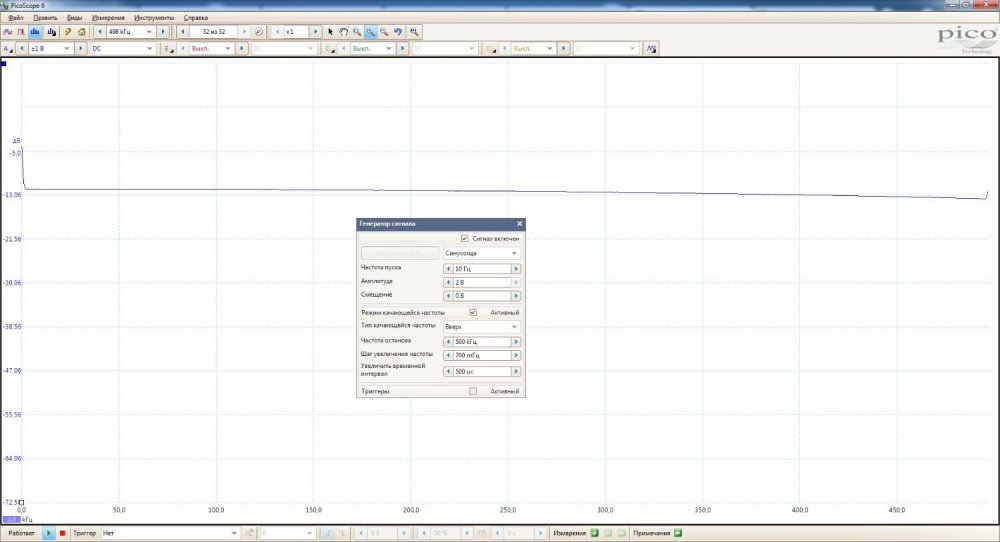

У меня нет не какой логики но помимо индуктивности рассеивания есть входная ёмкость трансформатора и на торе с ней всё очень плохо

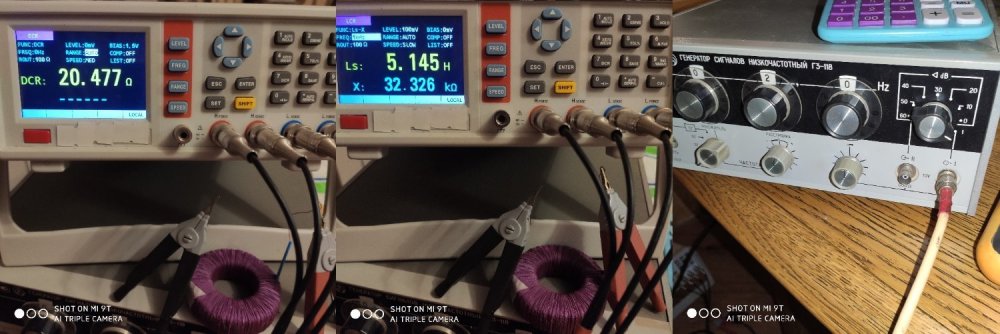

кстати как вы измеряете  индрас.

Михаил К. Proficient

Михаил К.

Posted
Posted
3 часа назад, nepalimso сказал:

есть входная ёмкость трансформатора

Это что такое, можете объяснить применительно к выходному трансу ?

Спасибо.

  • 1 month later...
alekselektrik01 Rookie

alekselektrik01

Posted
Posted

Здравствуйте ! подскажите пожалуйста вот у Шалина в расчетах  первичка 5-10-5 . вопрос вот в чем как правильно  мотать среднюю секцию ? мотаю с лева на право конец первой секции получается с другой стороны . если среднюю мотать так же с лева на право то как тогда правильно соединить ? или перевернуть катушку ?

Алексей Proficient

Алексей

Posted
Posted
31 минуту назад, alekselektrik01 сказал:

Здравствуйте ! подскажите пожалуйста вот у Шалина в расчетах  первичка 5-10-5 . вопрос вот в чем как правильно  мотать среднюю секцию?

Так же как и остальные. Если не переворачивать, то подключение средней ничем не отличается от подключения остальных секций, конец одной соединяется с началом следующей.

alex17 Apprentice

alex17

Posted
Posted

Добрый день. Есть вопрос, но не знаю где его задать.
А вопрос простой. Как определить, что за провод на катушках, наклейки давно отвалились. Выглядит, как ПЭЛШО, но под лаком серебристый. Возможно манганин, возможно константан, а может еще что.
Я этим проводом соединял входные гнезда на задней панели с регулятором громкости на передней.

alex17 Apprentice

alex17

Posted
Posted

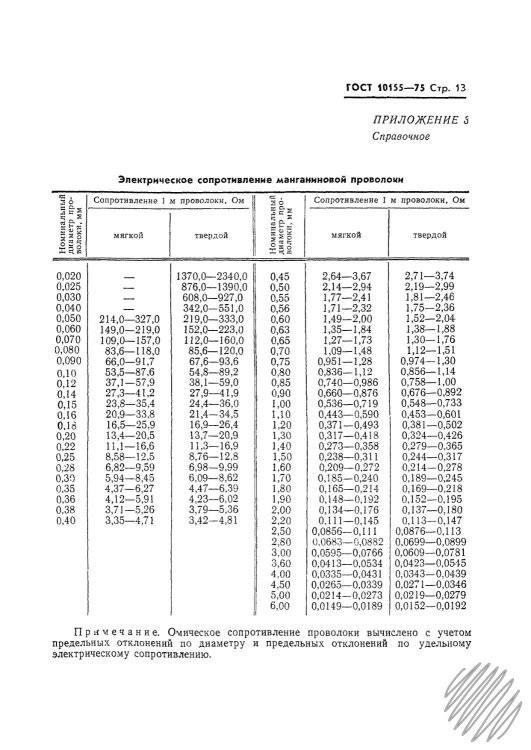

За табличку спасибо.
Похоже это манганин с учетом ошибки обычного мультиметра. Катушек три: ф0,1; Ф0,3 и ф0,4.

Сопротивление первого  52,0 и 53,9, второго 5,0 и 5,36, третьего 3,8 и 4,2. Два показания, т.к измерял разными мультиметрами.

Anatolii Local

Anatolii

Posted
Posted
В 13.10.2024 в 23:40, Алекс сказал:

А для анода ГМ70 какой?

У меня на тс 180 .доматываю к существующим ,  что бы после  схемы удвоения было на выходе 1100в , примерно 100 -120в падения, это для 1 лампы . Я больше 1000 на анод не даю  ,хотя существуют  мнения что надо 1500в , не пробовал столько .  Резко возрастают габариты  БП

  • 1 month later...
Андрей63 Local

Андрей63

Posted
Posted

Обращение к форумчанам имеющим хороший опыт в изготовлении МКТ, планирую в предварительный усилитель межкаскадник под лампу типа 6Н6П, 5687, Е182СС, ЕСС99, с током 16-20 мА, Ктр. 4:1.

Сам звуковые никогда не мотал, станка и обмоточного провода не имею, это не моё, сетевой тороид мотал и буду наверно ещё мотать , тут небольшой опыт имеется.

Вопрос , сколько примерно на сегодня это будет стоить за пару и в каких габаритах, может кто возьмётся. Если ценник , под 400 долларов, как у Buran81, то такое я не потяну. Можно попробовать под лампу 6Н8С и её родственников, но наверно это сложнее из-за большой индуктивности. Может есть готовые решения. Можно предложить разные варианты.

Buran81 Local

Buran81

Posted
Posted
38 минут назад, Андрей63 сказал:

Обращение к форумчанам имеющим хороший опыт в изготовлении МКТ, планирую в предварительный усилитель межкаскадник под лампу типа 6Н6П, 5687, Е182СС, ЕСС99, с током 16-20 мА, Ктр. 4:1.

Сам звуковые никогда не мотал, станка и обмоточного провода не имею, это не моё, сетевой тороид мотал и буду наверно ещё мотать , тут небольшой опыт имеется.

Вопрос , сколько примерно на сегодня это будет стоить за пару и в каких габаритах, может кто возьмётся. Если ценник , под 400 долларов, как у Buran81, то такое я не потяну. Можно попробовать под лампу 6Н8С и её родственников, но наверно это сложнее из-за большой индуктивности. Может есть готовые решения. Можно предложить разные варианты.

К сожалению бесплатно , т.е только по цене материалов, вы сможете намотать только сами. При заказе такие межкаскадники дешёвыми быть не могут в принципе.Могу посоветовать купить станок за пару тыс. Два маленьких ОСМа и пару кг проволоки 0.15-0.2мм

sova Local

sova

Posted
Posted
53 минуты назад, Андрей63 сказал:

Обращение к форумчанам имеющим хороший опыт в изготовлении МКТ, планирую в предварительный усилитель межкаскадник под лампу типа 6Н6П, 5687, Е182СС, ЕСС99, с током 16-20 мА, Ктр. 4:1.

Сам звуковые никогда не мотал, станка и обмоточного провода не имею, это не моё, сетевой тороид мотал и буду наверно ещё мотать , тут небольшой опыт имеется.

Вопрос , сколько примерно на сегодня это будет стоить за пару и в каких габаритах, может кто возьмётся. Если ценник , под 400 долларов, как у Buran81, то такое я не потяну. Можно попробовать под лампу 6Н8С и её родственников, но наверно это сложнее из-за большой индуктивности. Может есть готовые решения. Можно предложить разные варианты.

Аудио трансформатор такая вещь что недешевая. Из железа типа ОСМ и такой же проволоки, думаю,  будет посредственный результат.

  • Like (+1) 1
Buran81 Local

Buran81

Posted
Posted
8 часов назад, Андрей63 сказал:

То есть , на данный момент хороший  готовый межкаскадник под мои задачи стоит не менее 20 тыс. рублей за шт.

Скорей всего да. С таким обрушение стоимости нац.валюты ,этого не избежать.

  • Like (+1) 1
