Проект комплекта начинающего: УНЧ+АС

Stan Marsh
 Share

Recommended Posts

  • Replies 351
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Valinor
Valinor

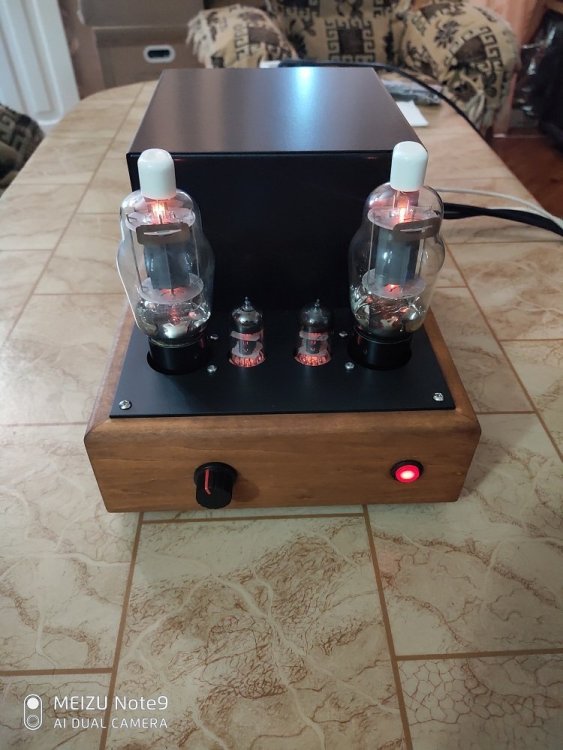

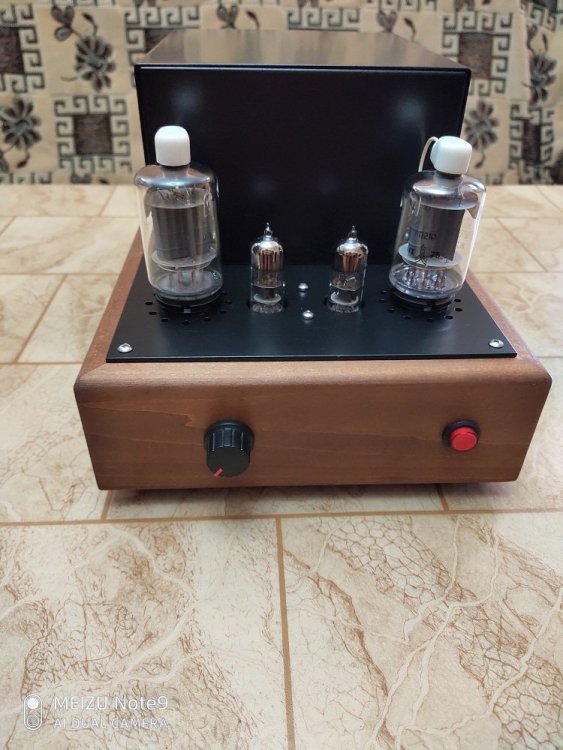

Собрал я этот усилитель в сереньком корпусе. Спасибо @Stan Marsh за помощь. Порадовало очень приятное звучание, несмотря на простоту схемы и комплектующих. Думаю, что любого, кто в первый раз реш

Фломастер
Фломастер

В целом пропорции смотрятся нормально, но на мой взгляд есть пожелания/замечания ; тепловой экран имеет очень большие скругления, в следствии форма выглядит аморфно, надо бы по острей, по динамичней.

Posted Images

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
3 минуты назад, Константин сказал:

Ну, как бы насчет строгости есть сомнения.

Ну, как бы совершенно очевидно, что я имел в виду не декор из нержавейки, а сам корпус.

  • Like (+1) 1
Константин Proficient

Константин

Posted
Posted
1 час назад, Stan Marsh сказал:

Ну, как бы совершенно очевидно, что я имел в виду не декор из нержавейки, а сам корпус.

Сорри, просто китайская "пиннафорина" уже достала.

Alik_r Enthusiast

Alik_r

Posted
Posted

Приветствую всех... встряну со своими имхо...

Как по мне выключатель "сзади" не удобен по определению... он должен быть спереди.

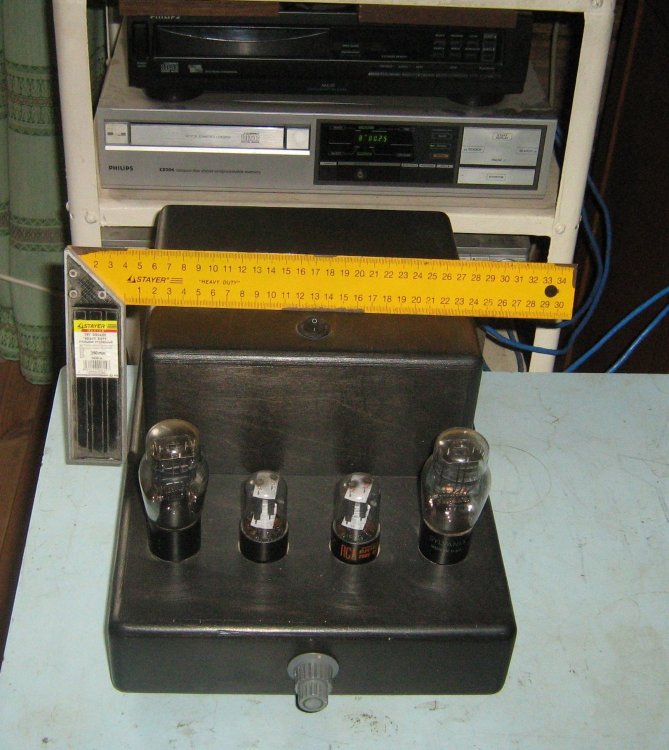

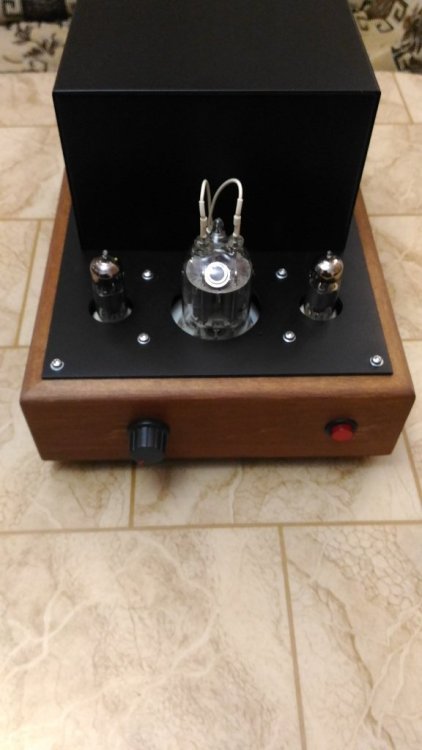

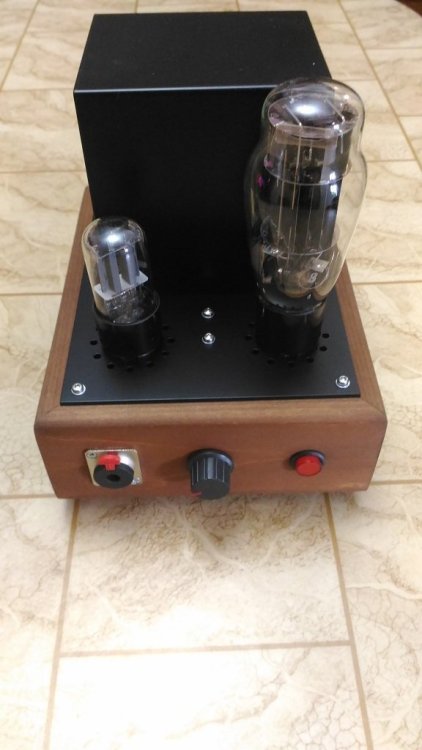

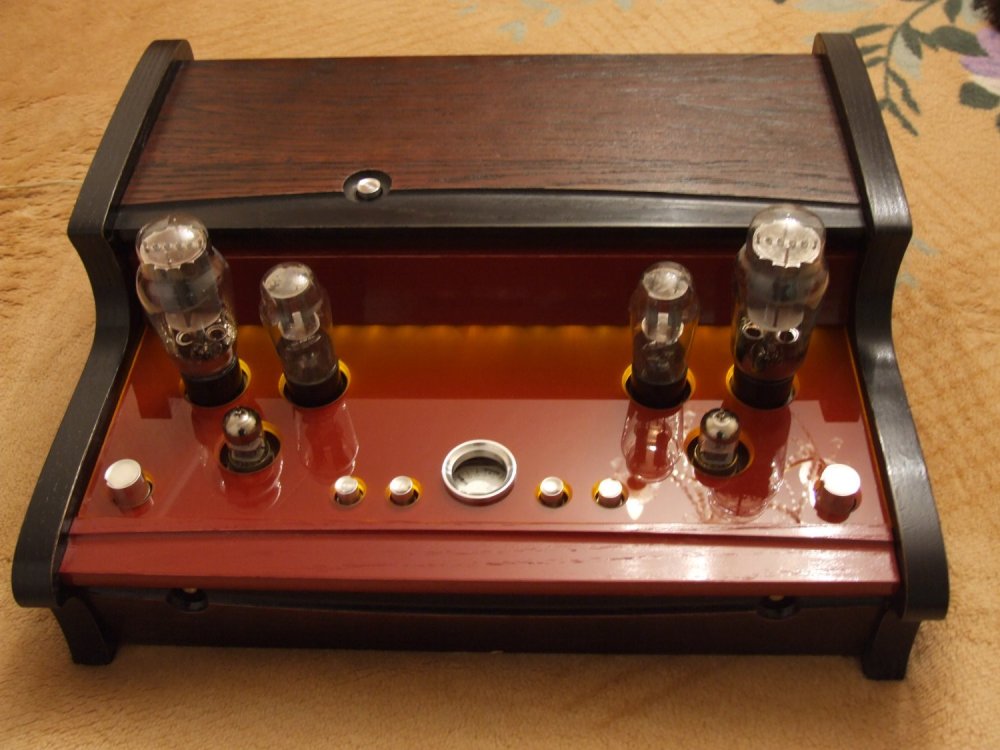

Вот мои корпуса:









  • Like (+1) 1
Андрей63 Local

Андрей63

Posted
Posted
58 минут назад, Stan Marsh сказал:

Есть мысль перенести выключатель на заднюю панель. Поставить сзади это:




Можно и раздельный выключатель и разъём, но выключатель поставить сбоку , ближе к задней панели.

KUE Proficient

KUE

Posted
Posted

Усилитель маленький, выключатель сзади не проблема. Этот узел разместить так, чтобы сам выключатель максимально ближе к краю, чтобы рукой легко нащупать. Так делал, вполне удобно. При этом при монтаже меньше проводов туда-сюда обратно. Для начинающих проще.

  • Like (+1) 2
Фломастер Local

Фломастер

Posted
Posted
4 часа назад, Stan Marsh сказал:

Это будет выглядеть приерно так:






Или так:









  Первый вариант лучше, не стоит дробить мелкими деталями текстуру древесины, смотрится более цельно.

  Выключатель сзади конечно проще, дешевле, но не удобно, не информативно ( непонятно включен/выключен, есть возможность подсветки режима работа/ожидание) - если так рассуждать, можно включая в доме свет, просто вкручивать лампу в патрон - сделать проще и провода короче.

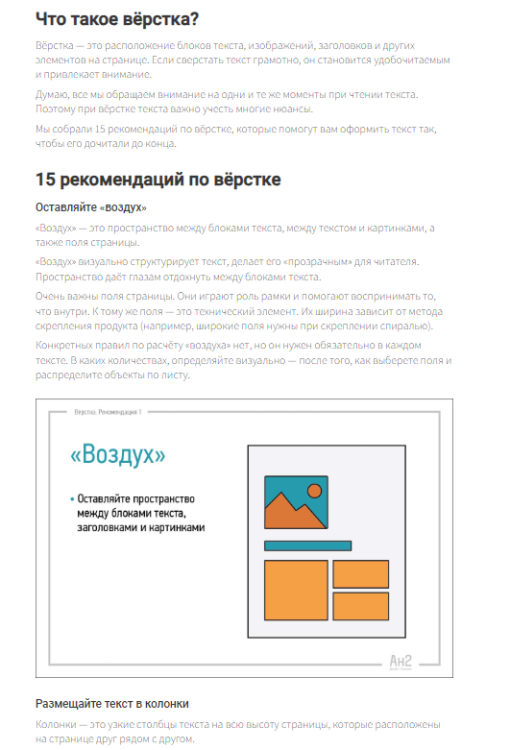

  В полиграфии есть понятие, верстка текста и поля...     принятые правила/рекомендации во многом верны и для других композиционных решений.   Примененные зеркальные экраны, в чем то сравнимы с двумя колонками текста размещенными на странице. Что бы материал (текст/тепловые экраны) смотрелся цельно расстояние между ними должно быть меньше, приблизительно в двое, чем боковые поля.   Нижнее поле, чтобы текст зрительно не проваливался, делают чуть больше боковых и верхнего полей.   Вокруг текста/предмета должен быть "воздух".   На фото моноблоков Quad 2 элементы очень близко расположены друг к другу, прям как в автобусе в часы пик - смотрится очень тяжело.

  Есть еще один нюанс гармоничного восприятия,  при чередовании полей/отверстий/предметов и промежутков между ними, что то должно доминировать, например размер отверстия/проема больше промежутка между ними или наоборот (например колоннада, решетка радиатора автомобиля).

  Разумеется есть исключения из этих правил/рекомендаций, но они должны быть как то обоснованы...

  Я предлагаю уменьшить расстояние между тепловыми экранами в двое и попробовать оставить большие скругления  с наружи, внутренние скругления сделать совсем маленькие.

Opera Снимок_2024-02-13_235631_andva.ru.png

Карта Proficient

Карта

Posted
Posted
7 часов назад, Фломастер сказал:

Выключатель сзади конечно проще, дешевле, но не удобно, не информативно ( непонятно включен/выключен

В 06.02.2024 в 12:30, Stan Marsh сказал:

https://sl.aliexpress.ru/p?key=HK2TOBg

В зад пусть светит.

Вариант сложнее - хитро заглубить такую кнопку. Они разные, кстати, до 1500 р. (старыми).

Фломастер Local

Фломастер

Posted
Posted
53 минуты назад, Карта сказал:

В зад пусть светит.



  Выключатель расположенный сзади более подходит для устройств управляемых пультом дистанционного управления, в прежние лета, такое решение никому в голову не приходило. Отдельная тема минималистические дизайнерские решения.

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
13 минут назад, Фломастер сказал:

  Выключатель расположенный сзади...

Думаем.



38 минут назад, юрий робертович сказал:

Можно выключатель и сверху

Точно нет.

Фломастер Local

Фломастер

Posted
Posted
30 минут назад, юрий робертович сказал:

Можно выключатель и сверху



  Вполне хороший вариант, тоже применял ранее подобное решение, короткие питающие провода.



  • Like (+1) 2
  • Thanks (+1) 2
Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
11 часов назад, Сергей А сказал:

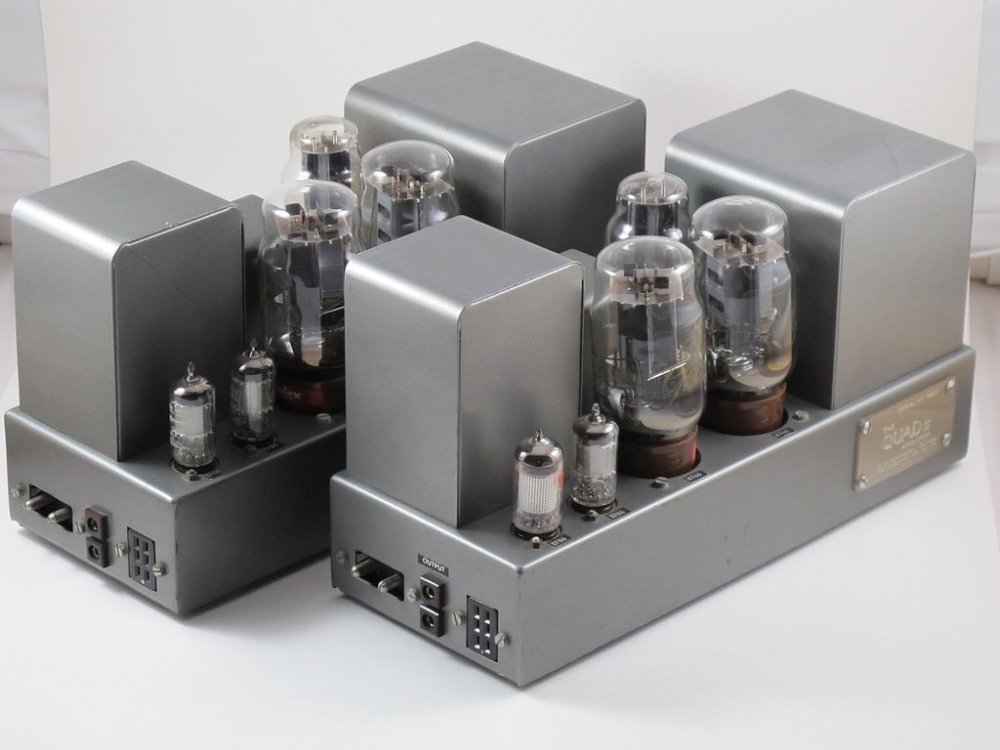

Почему не сделать в формате Quad 2 ?

Подумал, идея хорошая. Поговорил с производителем корпусов, обещает в ближайшее время представить проект таких моноблоков. Выложу здесь или в отдельной теме.

  • Like (+1) 1
Карта Proficient

Карта

Posted
Posted

Смотря сколько света дает кнопка. Если много - сзади.

Вариантов подсветки/заглубления кнопки тоже много.

Когда покупал оффлайн, дважды предупреждали, что может быть КЗ на массу.

8 минут назад, Stan Marsh сказал:

Подумал, идея хорошая.

- таскать легче

- стерео нужно не везде.



Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted

Пока так: кнопка, интегрированная с сетевым разъëмом и предохранителем сзади, отверстие под светодиод на верхней панели.

Комелев Константин Proficient

Комелев Константин

Posted
Posted
9 минут назад, Stan Marsh сказал:

отверстие под светодиод на верхней панели.

со светодиодом - будут смотреть на светодиод, нет светодиода - будут смотреть на лампы. На подсознательном уровне второе решение правильнее.



  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted

Пожалуй, да, но индикация включения всё-таки должна быть. Свечение накала и видно плохо, и появляется оно не сразу.



  • Like (+1) 2
