Проект комплекта начинающего: УНЧ+АС

Stan Marsh
 Share

Recommended Posts

  • Replies 362
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Valinor
Valinor

Собрал я этот усилитель в сереньком корпусе. Спасибо @Stan Marsh за помощь. Порадовало очень приятное звучание, несмотря на простоту схемы и комплектующих. Думаю, что любого, кто в первый раз реш

Фломастер
Фломастер

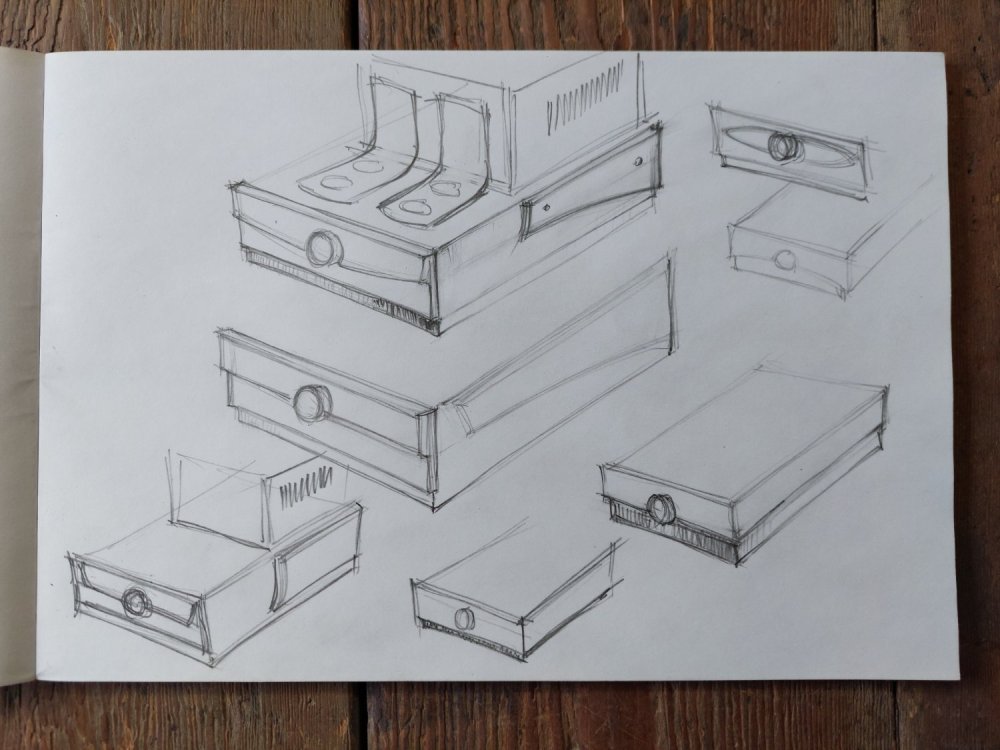

В целом пропорции смотрятся нормально, но на мой взгляд есть пожелания/замечания ; тепловой экран имеет очень большие скругления, в следствии форма выглядит аморфно, надо бы по острей, по динамичней.

Posted Images

Фломастер Local

Фломастер

Posted
Posted
22 минуты назад, KUE сказал:

 Крепления двумя нижними винтами достаточно, верхний не нужен.

  Поддерживаю такое решение, здесь присутствует еще один нюанс. Не стоит, дополнительно связывать тепловым экраном,   колпак с основанием (они самостоятельные элементы конструкции) - усложняется сборка/разборка, повышаются требования к точности изготовления.

KUE Proficient

KUE

Posted
Posted

Покрасьте в белый, бежевый пыли не видно будет. Белый с деревом тоже не плохо смотрится. Пыль снимаю малярной кисточкой и пылесос с щеточкой аккуратно. Удобно со всех углов вычищать.

Фломастер Local

Фломастер

Posted
Posted

  Потребность в экране при столь малых мощностях, думаю не актуальна. Если его оставить, то просто вертикальный сегмент привязанный конструктивно к колпаку.

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
1 минуту назад, Фломастер сказал:

Потребность в экране при столь малых мощностях, думаю не актуальна.

Да, это больше декор.

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
1 час назад, KUE сказал:

Покрасьте в белый, бежевый пыли не видно будет.

Насколько мне известно, корпуса будут не только чёрного цвета, часть корпусов будет покрашена серой молотковой эмалью.

Михаил SM Local

Михаил SM

Posted
Posted
В 22.02.2024 в 21:14, alss сказал:

Что-то торчат и в глаза назойливо лезут начиная с Simply Italy (от 12 февраля) одиночные шляпки винтов крепления тепловых экранов... Либо приварить сзади шпильку без следов снаружи либо разнести каждый винт на два мелких по сторонам пластины.

Кто  умеет работать с производителями , обычно учитывает их технологические возможности .  Касаемо стальных гнутых накладок , сразу выдает отличия на ментальном уровне ...  , с болтами до кучи .   Я бы не поленился , сделал накладки из меди ,  которая во первых тепло отводит куда эффективнее стали , далее стальные винты нужной длины с плоской шляпой припаиваются к меди( с тыльной части)  паялом 100вт (делалось неоднократно) и получаем чистую внешнюю плоскость , красим медным металликом (так проще ) , это важно -  по этим накладкам и многим элементам  корпуса , к примеру , передней панели ( медь , стекло , дерево , сталь-  варианты ...)  формируется старттаповое мнение о производителе (авторе).

Как мне говорили опытные дизайнеры , в корпусе должна быть интрига , дизайнерский изыск , итальянцы в этом , конечно , мастера .

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
1 час назад, Михаил SM сказал:

отличия на ментальном уровне

Да-да, мы в курсе: не ваш левел. Проходите мимо.

После галтовки накладки из нержавейки будут блестеть чуть менее нахально. Деревянная передняя панель пока в разработке.

KUE Proficient

KUE

Posted
Posted

Панельки и крепления под монтажные планки и прочее будут размещены под экранами и винты крепления будут не видны. Остальные крепления будут находиться под кожухом. Дополнительная панель в данном случае считаю излишней, удорожает продукт.

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
2 минуты назад, KUE сказал:

считаю излишней

Возможно, но собирать удобней. Да и удорожает незначительно.

Timvlv Enthusiast

Timvlv

Posted
Posted

Попытаюсь вставить свои соображения, не в качестве критики, а в плане некоторого удешевления корпуса.

Просечки для вентиляции в кожухе, закрывающем трансформаторы, можно не делать. Под кожухом ничего не греется. Будет немного дешевле. Пыли внутри не будет и тараканов.

Необходимость вентиляционных отверстий вокруг панелек тоже под сомнением. Для ламп EL34 и мощнее может и нужны, а у драйвера точно они лишние. И еще: вентиляционное отверстие (круглое) диаметром менее 8мм не эффективно, а 6мм и менее воздух почти не пропускает. Тоже будет немного дешевле.

Если панельки не вентилировать, в нижней крышке тоже просечки не нужны. Еще небольшой минус в цене.

Отверстия планируются под какие панельки? Вариант под октальные планируется?

Вариант с 3 панельками планируется (драйвера на двойном триоде, 6Н8(9)С или аналогичных)?



ТаргеТ Proficient

ТаргеТ

Posted
Posted
14 часов назад, Stan Marsh сказал:

Это монтажная панель.

Это правильное решение. Я тоже так делаю, только из толстого стеклотекстолита. Можно по своему усмотрению располагать монтажные панельки, лепестки, менять их расположение в дальнейшем. Может кому-то не понравятся экраны из нержавейки, их можно убрать, но все винты будут скрыты.

  • Like (+1) 1
Rezvoy Local

Rezvoy

Posted
Posted

Отверстия вокруг панелек не вентилирующие, а отсекающие распространение тепла по панели.

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
1 час назад, Timvlv сказал:

Отверстия планируются под какие панельки?

Эти корпуса уже готовы, там четыре отверстия под пальчиковые лампы.



1 час назад, Timvlv сказал:

Вариант с 3 панельками планируется (драйвера на двойном триоде, 6Н8(9)С или аналогичных)?



У производителя есть вариант с шестью октальными лампами, такой и другие корпуса продаются в Аудиомании, на Озоне, в магазине на Митинском РР и где-то ещё. А этот корпус - это наша форумная разработка, максимально учитывающая замечания форумчан. Небольшие АС тоже на подходе. Эти корпуса тоже будут реализовываться на торговых площадках, в том числе в полной и частичной комплектации. На форуме продаж не будет, но производитель обещает скидку нашим пользователям, желающим дам его контакты в личке.

Никакой выгоды от этого проекта администрация не имеет.





1 час назад, ТаргеТ сказал:

Это правильное решение.

Однозначно.





  • Like (+1) 5
