Проект комплекта начинающего: УНЧ+АС

Stan Marsh
 Share

Recommended Posts

  • Replies 363
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Valinor
Valinor

Собрал я этот усилитель в сереньком корпусе. Спасибо @Stan Marsh за помощь. Порадовало очень приятное звучание, несмотря на простоту схемы и комплектующих. Думаю, что любого, кто в первый раз реш

Фломастер
Фломастер

В целом пропорции смотрятся нормально, но на мой взгляд есть пожелания/замечания ; тепловой экран имеет очень большие скругления, в следствии форма выглядит аморфно, надо бы по острей, по динамичней.

Posted Images

Den101 Proficient

Den101

Posted
Posted
1 час назад, Stan Marsh сказал:

Пожалуй, да, но индикация включения всё-таки должна быть. Свечение накала и видно плохо, и появляется оно не сразу.



Можно спрятать светодиод под ручку РГ или светящееся колечко сделать вокруг него.

Ручку можно типа такой тогда

https://aliexpress.ru/item/4000365682953.html?sku_id=10000001491878701&spm=a2g2w.productlist.search_results.4.5c6d4518oeqhp0

ТаргеТ Proficient

ТаргеТ

Posted
Posted
14 часов назад, Stan Marsh сказал:

перенести выключатель на заднюю панель



13 часов назад, Андрей63 сказал:

выключатель поставить сбоку

Лучше сбоку, удобно и силовик рядом. Вид лицевой панели не портит.

13 часов назад, Сергей А сказал:

Почему не сделать в формате Quad 2

Применяем бритву Оккамы

2 часа назад, юрий робертович сказал:

Можно выключатель и сверху

Но не нужно.

2 часа назад, Stan Marsh сказал:

Подумал, идея хорошая.

Ну кудыж это ставить комсомолке (т.е. дочке)? Есть полка и на ней усилок небольшой + рядом цап + ноут и всё.

Давайте тогда моноблоки и РР в других темах развивать.

Den101 Proficient

Den101

Posted
Posted
3 минуты назад, Карта сказал:

Цена пары братских трансов.

Согласен. Имел в виду идею, не цену

Фломастер Local

Фломастер

Posted
Posted
В 14.02.2024 в 14:43, Stan Marsh сказал:

По моноблокам создал тему:



   И сразу стало тихо...  "а вдоль дороги"...   оживлю тему.

   Добавлю еще нюансы применения и выбора дизайна деревянных накладок. В предложенном варианте Стаса, охват деревяшкой ручки громкости выполнен сверху, такое решение требует применение довольно длинной ручки 30-40 мм в зависимости от толщины накладки. В продаже я встречал, лишь 18-22 мм. Изменив конструкцию, охват деревом с низу, снижаются требования к длине ручки громкости и выглядит интересней, создавая впечатления лимба точного устройства. Либо придется от решения частичного охвата ручки деревом отказаться.

  Есть еще различные различные идеи/решения по корпусу усилителя и АС...

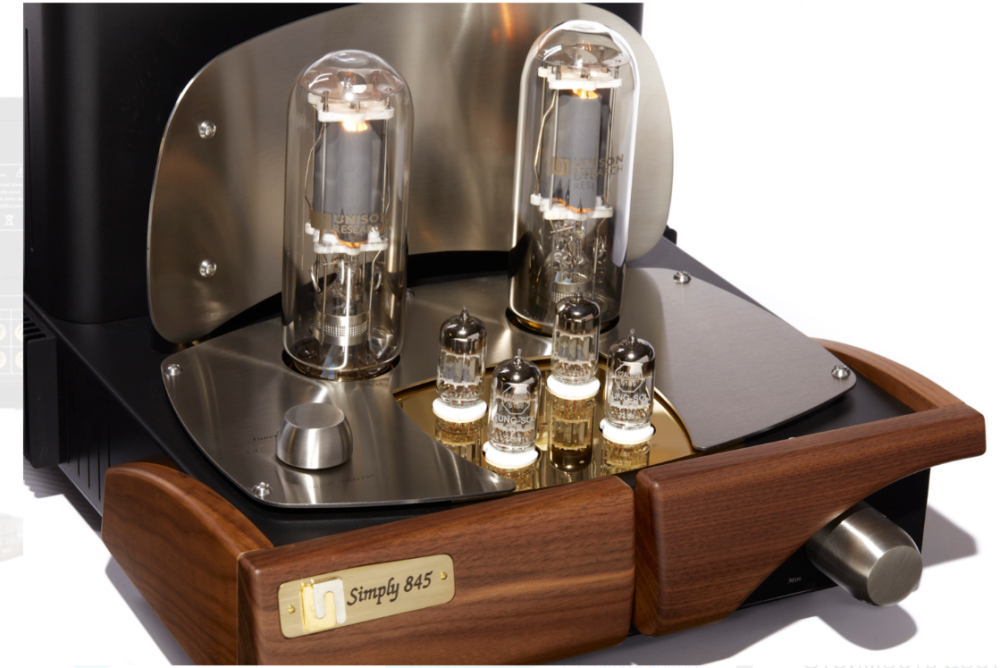

Opera Снимок_2024-02-15_104042_www.pult.ru.png

Opera Снимок_2024-02-15_104848_www.pult.ru.png

  • Like (+1) 3
  • Thanks (+1) 1
юрий робертович Local

юрий робертович

Posted
Posted

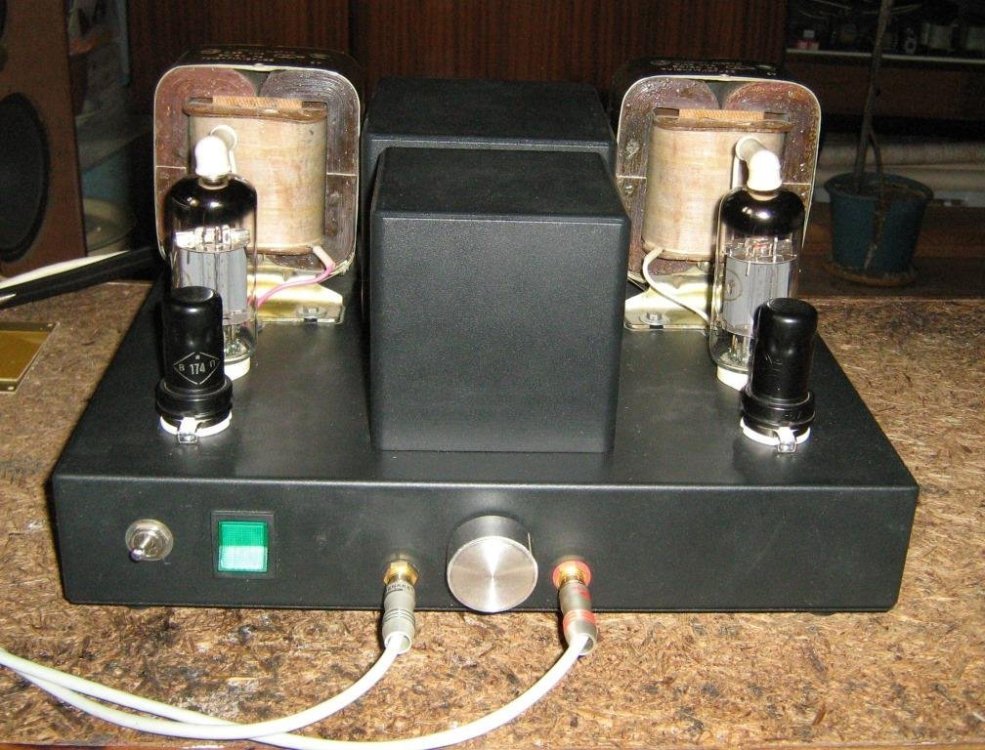

Делал СЕ на ториках от Василия Карты, появились в обмене меняю или продам, друг позвонил что можно сделать, лет 10 взад. Сделал лофтин на 6п14п, в катоде 3*1ком МЛТ-2 последовательно, "ultrapath" конденсатор 47мкф*400в К78-37 включен на +400в, и 1/2 6н14п. Вых на АС и Тлф, и выходные лампы 6п14п и ЕЛ84 Тесла, друг доволен. Конструкция простая, сверху два ТОРа в круглых экранах как вверху, и три лампы 6н14п и две 6п14п. Силовик спрятан в подвале.

  • Like (+1) 1
alex2203 Proficient

alex2203

Posted
Posted
3 часа назад, Фломастер сказал:

 Добавлю еще нюансы применения и выбора дизайна деревянных накладок. В предложенном варианте Стаса, охват деревяшкой ручки громкости выполнен сверху, такое решение требует применение довольно длинной ручки 30-40 мм в зависимости от толщины накладки. В продаже я встречал, лишь 18-22 мм. Изменив конструкцию, охват деревом с низу, снижаются требования к длине ручки громкости и выглядит интересней, создавая впечатления лимба точного устройства. Либо придется от решения частичного охвата ручки деревом отказаться.

Я применяю удлинители из трубок, можно на всю длину корпуса, но по мне регуляторы громкости должны впереди ( Пользуюсь раздельным на канал). Снизу коннектор, рядом регулятор, рядом драйвер. Но выход на АС? Там всегда приходится удалять от силовых. Здесь переходник от сп-1 на китайский со шлицами. благо они по 20 руб не жалко. Дизайн мне нравится, НО опять сталь с деревом, НУ не нравится мне сталь с деревом. С деревом это бронза, латунь ,медь,. Опять же это только мое видение.111png.thumb.png.c7265886100a3a2af19bad22da886218.png


KUE Local

KUE

Posted
Posted

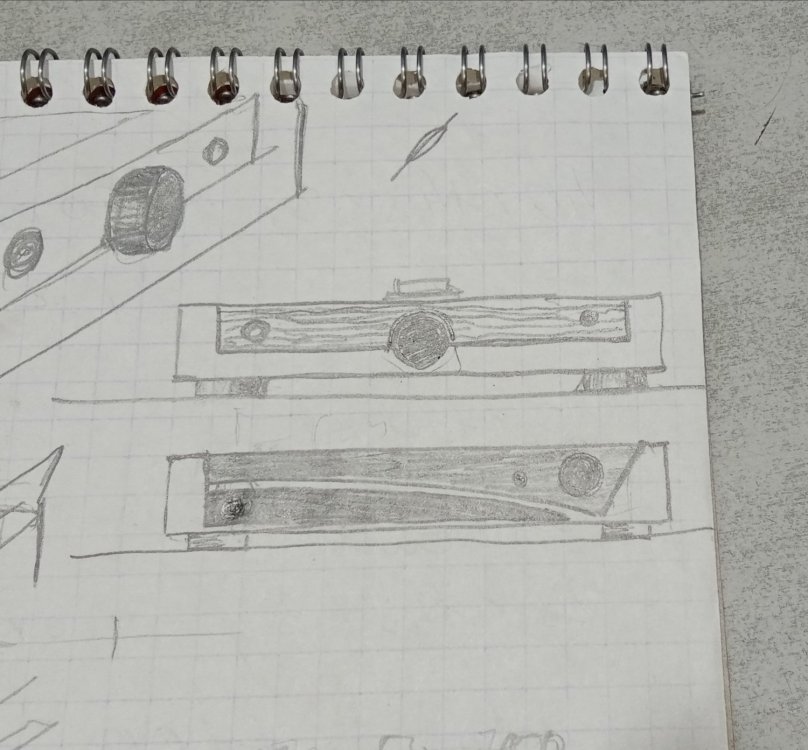

Когда то давно рисовал вариант передней панели. Нижний вариант, толщина накладки 3-5мм достаточно. Слева кнопка сеть, справа рг и вых.тл.


  • Like (+1) 1
alss Proficient

alss

Posted
Posted

Что-то торчат и в глаза назойливо лезут начиная с Simply Italy (от 12 февраля) одиночные шляпки винтов крепления тепловых экранов... Либо приварить сзади шпильку без следов снаружи либо разнести каждый винт на два мелких по сторонам пластины.

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted

Увы, кардинального решения производитель предложить не может, но винты будут симпатичные, из нержавейки, идентичные по цвету, с круглой головкой и внутренним шестигранником.

  • Like (+1) 1
Dolboyacher Local

Dolboyacher

Posted
Posted

Установленные на места лампы, частично скроют этот небольшой недостаток, по сути, будут видны только передние винты. Значимой дисгармонии возникнуть не должно.

Карта Proficient

Карта

Posted
Posted
10 часов назад, Stan Marsh сказал:

винты будут симпатичные, из нержавейки, идентичные по цвету, с круглой головкой и внутренним шестигранником.

Имбус

BAA Master

BAA

Posted
Posted

иНбус
Allen key? For Allen key screw? Он же HEX.
Никто же плюсовую отвертку Филипсом не называет

Фломастер Local

Фломастер

Posted
Posted
12 часов назад, Stan Marsh сказал:

Увы, кардинального решения производитель предложить не может, но винты будут симпатичные,

  Очень, чрезвычайно трудно...   убедить/уговорить производителя сделать несколько иначе, подвинуться хоть на миллиметр, все идет как правило по накатанной дорожке. В ответ скажут, нам проще и быстрей сделать пять таких же, чем возиться с твоим. Не раз приходилось сталкиваться с этим.

 Как то давно, лет тридцать назад заказывал металлическую входную дверь в лучшей частной мастерской Коломны, изменил лишь крепление замка (у производителя замок одной стороной крепился к железному листу через деревянный чурбачек!), еле уговорил, заплатил вдвое и многое делал сам в их мастерской. Им понравилось, собирались изменить технологию.

12 часов назад, Dolboyacher сказал:

Установленные на места лампы, частично скроют этот небольшой недостаток,

  На мой взгляд, самый большой недостаток, это видимая металлическая кромка корпуса и сопутствующий ей технологический зазор на передней панели, особенно в верхней части и по углам. Надо его обязательно прикрыть, возможно деревянной или металлической накладной панелью.

  • Like (+1) 2
KUE Local

KUE

Posted
Posted

Тепловые экраны сделаны из достаточно толстого металла. Крепления двумя нижними винтами достаточно, верхний не нужен. Они не несут ни какой нагрузки. Вы же не собираетесь грузить усилитель в тележку и бегать с ней по горным тропам.
