Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, lewis сказал:

Снимать с 2А3 всего 1,5Вт при кратном росте нечетных гармоник...,  действительно очень свежо :smile-11: .

Зато АЛЬФА!!! отличная. При 2,5 к  рекомендованных какое выходное получится, скажем, на 8-омном выходе, С УЧЁТОМ (!) приведённого сопротивления обмоток вых.тр-ра? Куда оно годится такое? Для бумажного ширика от "бабушкиной (дедушкиной) радивы" на щите? Например, у меня на "реальной железке" - 3,2...3,3 ом.



  • Like (+1) 1
  • Replies 196
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Сергей Ал.
Сергей Ал.

В данном случае - соотношение величин нагрузки и внутреннего сопротивления лампы (от которого зависят коэф. усиления, выходное сопротивление каскада и пр.). Скорее сленг, чем технический параметр.

Stan Marsh
Stan Marsh

Смотрим учебник 1939 года и видим там множитель нагрузки, ту самую α (альфу):

Сергей Б
Сергей Б

Юрий Робертович, вы тему не перепутали ? Ни один из ваших постов не относится к 6П21С, и не несёт полезной информации.

Posted Images

Алексей Proficient

Алексей

Posted
Posted
1 час назад, Xрюн222 сказал:

Зато АЛЬФА!!! отличная. При 2,5 к  рекомендованных какое выходное получится, скажем, на 8-омном выходе, С УЧЁТОМ (!) приведённого сопротивления обмоток вых.тр-ра? Куда оно годится такое? Для бумажного ширика от "бабушкиной (дедушкиной) радивы" на щите? Например, у меня на "реальной железке" - 3,2...3,3 ом.



Вроде как только от внутреннего лампы через трансформатор выходит 900/(2500/8)=2,9 Ом на выходное, при нулевых активных, так что 3,2-3,3 "в реале" это оч хорошо, и даже лучше;)

Алексей Proficient

Алексей

Posted
Posted
Только что, ВКН сказал:

Научите так мотать!

Шутить изволите, Константин ;)

Вы же поняли, не об этом было, а о том, что меньше 2,9 не получить и результат 3,3 с учетом активных, это оч хорошо, имхо. Я так не умею.

lewis Local

lewis

Posted
Posted
1 час назад, Xрюн222 сказал:

При 2,5 к  рекомендованных какое выходное получится, скажем, на 8-омном выходе, С УЧЁТОМ (!) приведённого сопротивления обмоток вых.тр-ра? Куда оно годится такое?

С АД1 у меня выходное 3 Ома. Танго ХЕ60-2,5S: первичка 59 Ом, вторичка 0,24 Ома. Проблем с "тупыми" B&W_803 нет от слова совсем.

1 час назад, Xрюн222 сказал:

Для бумажного ширика от "бабушкиной (дедушкиной) радивы" на щите?

Так с мощностью 1,5Вт только на "бумажном ширике от "бабушкиной (дедушкиной) радивы" на щите"- вроде 307-го Кланга, и слушать :smile-59:.

Про 2А3 (и прочих родственников). Если мощность, то 2,5к, если спектр- 3к. А если еще выше, только "бабушкина радива".

  • Like (+1) 1
S.Laptev Mentor

S.Laptev

Posted
Posted
2 часа назад, юрий робертович сказал:

Вам в помощь, ах какой Edcor

https://uralchip.ru/elektrika/transformator-odnotaktnyi-vyxodnoi-edcor-gxse15-8-5k

А что не так с Эдкором этим? Цена доступная, смешная, 75$ всего, для гитарника малохольного, и нужен то всего один:smile-59:

https://edcorusa.com/collections/tube-amplifier-single-ended-output-transformer/products/gxse15-8k-15w-8k-ohms-single-ended-guitar-tube-output-transformer

Все пироги, М6, грейн ореинтир, майлар, не ПЭВ, отменная сборка и т.д.

S.Laptev Mentor

S.Laptev

Posted
Posted

Чуть меньше, так не музыку же слушать, а кричать и бренчать через него! Напутал всё опять Юрий Робертович малость.

Xрюн222 Mentor

Xрюн222

Posted
Posted
2 часа назад, ВКН сказал:

Научите так мотать!

"С АД1 у меня выходное 3 Ома.Танго ХЕ60-2,5S: первичка 59 Ом, вторичка 0,24 Ома." (С)

Xрюн222 Mentor

Xрюн222

Posted
Posted
2 часа назад, lewis сказал:

Про 2А3 (и прочих родственников). Если мощность, то 2,5к, если спектр- 3к. А если еще выше, только "бабушкина радива".

Помнится, на старом АП нас всегда учили, особенно в теме про "Систему Макарова", что АЛЬФА должна быть 10...15...и т.д. Или ошибаюсь?

Иван Explorer

Иван

Posted
  • Author
Posted
1 минуту назад, Xрюн222 сказал:

Помнится, на старом АП нас всегда учили, особенно в теме про "Систему Макарова", что АЛЬФА должна быть 10...15...и т.д. Или ошибаюсь?

Так и было.

Xрюн222 Mentor

Xрюн222

Posted
Posted

"Ну дык, И?!" (С) Куды бечь, за что хвататься, в итоге? Может тогда уж сразу  за пентодник без ОСов, с ом эдак 50 выхсопр'а?

Иван Explorer

Иван

Posted
  • Author
Posted
Только что, Xрюн222 сказал:

"Ну дык, И?!" (С) Куды бечь, за что хвататься, в итоге? Может тогда уж сразу  за пентодник без ОСов, с ом эдак 50 выхсопр'а?

Мое мнение,альфа 10-15,это для Монтаны.

  • Like (+1) 1
lewis Local

lewis

Posted
Posted
11 минут назад, Xрюн222 сказал:

Помнится, на старом АП нас всегда учили, особенно в теме про "Систему Макарова", что АЛЬФА должна быть 10...15...и т.д.

"Учение Маркса ЮМ всесильно, потому что оно верно" (с) В. Ленин.  :smile-03:

Михаил SM Local

Михаил SM

Posted
Posted
3 часа назад, lewis сказал:

С АД1 у меня выходное 3 Ома. Танго ХЕ60-2,5S: первичка 59 Ом, вторичка 0,24 Ома. Проблем с "тупыми" B&W_803 нет от слова совсем.

Так с мощностью 1,5Вт только на "бумажном ширике от "бабушкиной (дедушкиной) радивы" на щите"- вроде 307-го Кланга, и слушать :smile-59:.

Про 2А3 (и прочих родственников). Если мощность, то 2,5к, если спектр- 3к. А если еще выше, только "бабушкина радива".

Столько самомнения .., (но весело) а вот Г.С. Цыкин в своей книге ""Электронные усилители ""  на стр. 222-223 подробно разбирает пример более  высоковольтного режима лампы 6с4с (родственница , типа) , и что же имеем для ""бабушкина радива"" - очередной унизительный сленг на этом форуме !

У лампы 6С4С : Ua макс.= +360в . Ра = 15вт . Учитывая работу лампы в автомате , вариант +360в на аноде при токе 40..50ма (Rк=1,5к) , мощность на аноде не выше 15вт , весьма интересен .  Приведенное Z = 5к ..6к , выход более 4 вт .     У меня в усилителе Кенрады 6в4g при Ua=+320в , токе 60ма (Ра = 15,6вт ) и тех же 5к лампа отдает более 4,3вт .

Так , режим Г.С. Цикина : (стр.222-223) . Ua= +359в  Iaср. = 43,75ма( Rr= 1,35к)  Ra= 5870 ом  Ра=13,2вт .     Выход = 3,8 вт при Кг= 3,74% .

По звуку высоковольтный режим , как ни ""прискорбно"", самый панчевый и энергичный, легко юзает даже две 2А12впаралель в ОЯ с проработанным басом и всем остальным в помещении 35м2  . Естественно , что 6с4с это сдвоенный внутри триод . А значит , делает просто вроде S.E. на самом деле получаем Р.S.E.





  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Увеличиваем напряжение анода, соотв. добавляем смещение, уменьшаем ток анода, внутреннее сопротивление лампы возрастает, и при уже 4...5...6 кОм нагрузки опять АЛЬФА (которая ведь наше всё!!!) остаётся примерно та же, как при типовых напряжениях и типовых 2,5-3 к. Но при этом от драйвера требуется повышенный выход при пониженных искажениях.

А "радива" важно какая именно от бабушки осталась! После некоторых бабушек-дедушек, случалось, тфк898, а то и Точка, большая голубая красивая.

Комелев Константин Proficient

Комелев Константин

Posted
Posted
1 час назад, Xрюн222 сказал:

Увеличиваем напряжение анода, соотв. добавляем смещение, уменьшаем ток анода, внутреннее сопротивление лампы возрастает, и при уже 4...5...6 кОм нагрузки опять АЛЬФА (которая ведь наше всё!!!) остаётся примерно та же, как при типовых напряжениях и типовых 2,5-3 к. Но при этом от драйвера требуется повышенный выход при пониженных искажениях.

А "радива" важно какая именно от бабушки осталась! После некоторых бабушек-дедушек, случалось, тфк898, а то и Точка, большая голубая красивая.

Держался весь вечер, не вытерпел. А что такое эта альфа? Просветите безграмотных. И на какой она? С колбасой её али с маслом?

  • Hmm... (-1) 1
Михаил SM Local

Михаил SM

Posted
Posted
1 час назад, Xрюн222 сказал:

Увеличиваем напряжение анода, соотв. добавляем смещение, уменьшаем ток анода, внутреннее сопротивление лампы возрастает, и при уже 4...5...6 кОм нагрузки опять АЛЬФА (которая ведь наше всё!!!) остаётся примерно та же, как при типовых напряжениях и типовых 2,5-3 к. Но при этом от драйвера требуется повышенный выход при пониженных искажениях.

А "радива" важно какая именно от бабушки осталась! После некоторых бабушек-дедушек, случалось, тфк898, а то и Точка, большая голубая красивая.

Ту же 300В японцы в СанАудио -режим на аноде +300 в (выход 4вт ) , Аудионот - +420в (выход 8 вт ) , Рикард -  + 480в (выход более 10вт ) .  И где ""Плоть и кровь "" ? В сравнении с Рикардом , 300В с +300в -  чт0-то слишком анемичное и это уже тут никакой альфой не поправишь . У Рикарда  - 10ВТ , ну удвоим альфу (нагрузку для этого х2) , будет условно - 6вт , но зато каких ?

  • Like (+1) 1
Сергей Ал. Mentor

Сергей Ал.

Posted
Posted
11 часов назад, Комелев Константин сказал:

А что такое эта альфа?

В данном случае - соотношение величин нагрузки и внутреннего сопротивления лампы (от которого зависят коэф. усиления, выходное сопротивление каскада и пр.). Скорее сленг, чем технический параметр.

Добавлю, что в трансформаторном каскаде (тем более выходном, учитывая "плавание" импеданса АС) это соотношение мало о чём говорит, корректнее оперировать величиной выходного сопротивления.

  • Like (+1) 4
S.Laptev Mentor

S.Laptev

Posted
Posted
1 час назад, юрий робертович сказал:

Сорри, много лет...


Объясните, что на схеме, зачем выложили, я понимаю, что это пример. И тут анодное маленькое.

9 часов назад, Комелев Константин сказал:

Держался весь вечер, не вытерпел. А что такое эта альфа? Просветите безграмотных. И на какой она? С колбасой её али с маслом?

Папугаи ещё были, если не путаю.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
42 минуты назад, Сергей Ал. сказал:

Скорее сленг, чем технический параметр.

Смотрим учебник 1939 года и видим там множитель нагрузки, ту самую α (альфу):


  • Like (+1) 4
Rezvoy Local

Rezvoy

Posted
Posted
11 часов назад, Xрюн222 сказал:

Увеличиваем напряжение анода, соотв. добавляем смещение, уменьшаем ток анода, внутреннее сопротивление лампы возрастает, и при уже 4...5...6 кОм нагрузки опять АЛЬФА (которая ведь наше всё!!!) остаётся примерно та же, как при типовых напряжениях и типовых 2,5-3 к. Но при этом от драйвера требуется повышенный выход при пониженных искажениях.



Без диалектики никуда - полоса по ВЧ становится шире и искажения выходного каскада меньше. А драйвер... тоже мне, бином Ньютона!:smile-03:

  • Like (+1) 1
Сергей Ал. Mentor

Сергей Ал.

Posted
Posted
2 часа назад, Rezvoy сказал:

...искажения выходного каскада меньше.

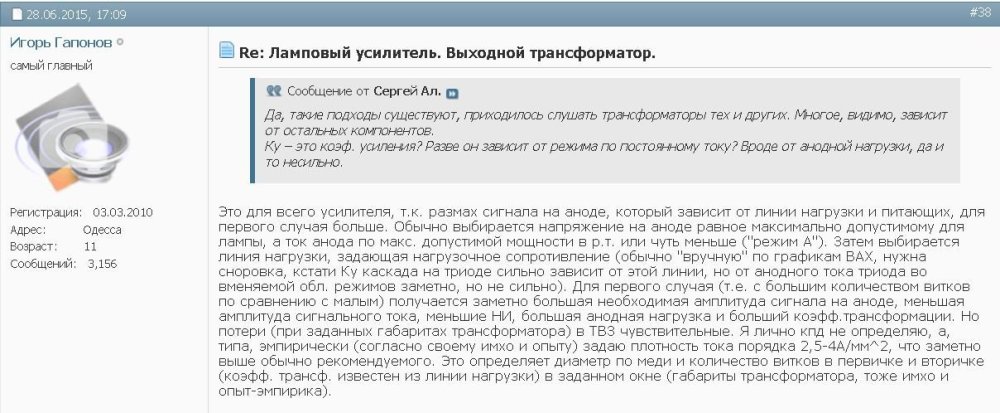

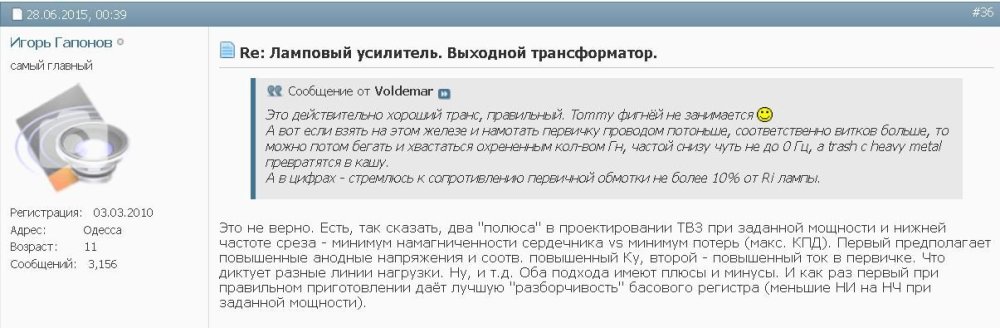

Примерно о том же пишет и И.Гапонов (кстати, жаль, что он пока обходит наш форум стороной)



Может быть стоит сообщения, где упоминается "альфа" , выделить в отдельную тему в разделе для начинающих?

  • Like (+1) 2
