Моя мечта " пентод+211".

ДимДимыч

By ДимДимыч
in Valve

 Share

Recommended Posts

  • Replies 376
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

johnson1496
johnson1496

Ну все, проект окончен. Концепция раскачки поменялась на предложенную ящером. Доволен - еще бы, единственный конденсатор масляный Дженсен. Понравился трансформатор-аттенюатор и то, что напряжения совп

Михаил SM
Михаил SM

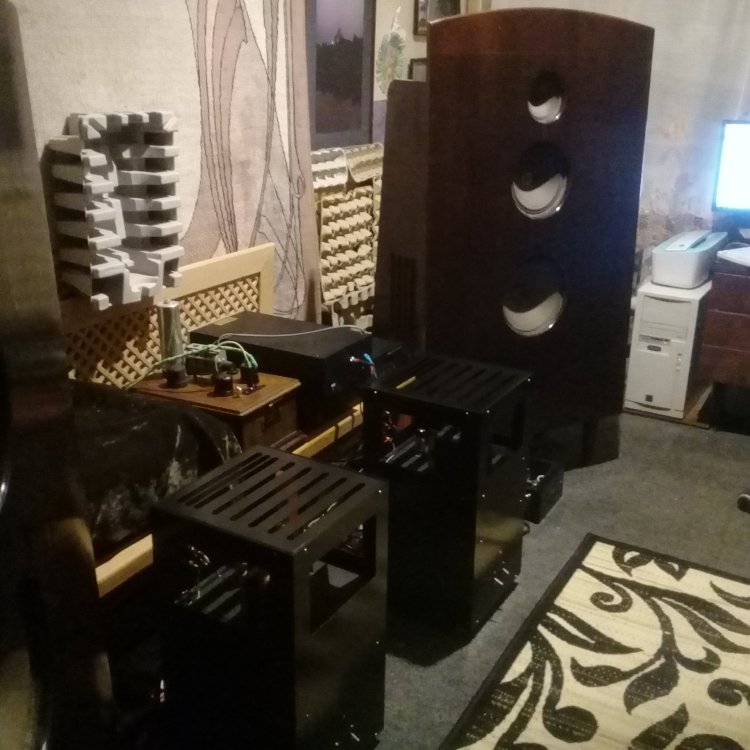

По желанию заказчика , ментально поклонника ЮМ , неплохо работают корпуса -башни ( лампа EL156 -6Н6П )  . Всё раскраивается лазерной резкой , ручки сбоку , таскать удобно 30кг .., БП внизу , лампы вто

johnson1496
johnson1496

Точно могу утверждать, что проект пенсионный будет сделан. Этот моноблок полностью рабочий. Радует, что схема самого уся не изменилась, даже обвязку  каскадов не пришлось подбирать. Только добавил тра

Posted Images

  • 4 weeks later...
Anatolii Local

Anatolii

Posted
Posted

я ставил в цепь выпрямленного накала 845 лампы , вч дроссельки от комп. мамы . чисто интуитивно или самовнушение , мне показалось что это лучше

Anatolii Local

Anatolii

Posted
Posted

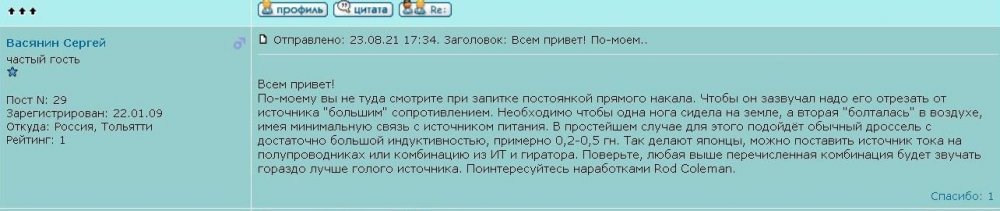

Мне показалась оч. полезной сноска на сообщение Васянина С. я считаю его очень грамотным . только я не понял что значит "одна нога в воздухе ". Т.е. питание от пост. сажем _ на землю , а + через дроссель и никаких емкостей после него . ?


  • Like (+1) 2
  • 9 months later...
johnson1496 Master

johnson1496

Posted
Posted

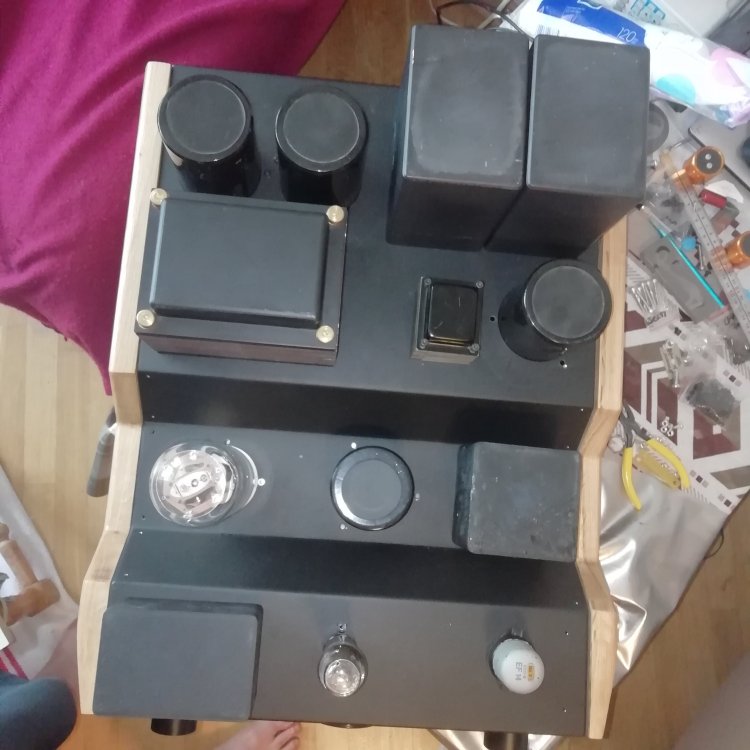

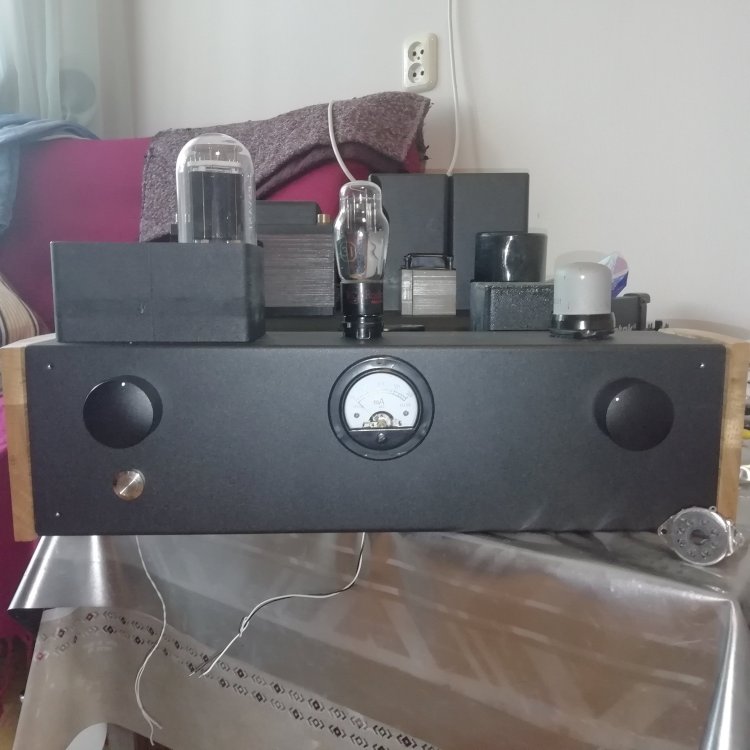

Проект "Пенсионный" продолжается и явно будет закончен. Это только шасси одного моноблока, еще без передней панели и фальшпанелей сверху. Критика принимается, но учтена не будет: уж очень тяжелая железяка.

IMG_20230702_113448.thumb.jpg.bc9d5b785b0d5c9f0fae48647ff5d3bd.jpgIMG_20230702_113551.thumb.jpg.c7086935058d9708a8771cf87d924946.jpg

  • Like (+1) 5
johnson1496 Master

johnson1496

Posted
Posted

Размерчик стандартный для усей на высоковольтных лампах: 450х600 мм, вес после полной сборки около 40 кГ.

Выпрямление быстрыми диодами, основные емкости - электролиты (3х4700 мкф), т.е. до классики аудиофила не дотягивает.

Юрий_Б Local

Юрий_Б

Posted
Posted
2 часа назад, johnson1496 сказал:

Проект "Пенсионный" продолжается и явно будет закончен. Это только шасси одного моноблока, еще без передней панели и фальшпанелей сверху. Критика принимается, но учтена не будет: уж очень тяжелая железяка.

IMG_20230702_113448.thumb.jpg.bc9d5b785b0d5c9f0fae48647ff5d3bd.jpgIMG_20230702_113551.thumb.jpg.c7086935058d9708a8771cf87d924946.jpg

Тоже страдал гигантизмом, 6А6-МКТ-УО186 500Х400Х150 вес 43 кг ТВЗ в акустике, 6Н12С-ГУ-72 под 60,ворочал один, сейчас не под силу, возраст и инфаркт, стоят пылятся, ни как не решусь разобрать.

Михаил SM Local

Михаил SM

Posted
Posted
2 часа назад, Кружка сказал:

Последние моноблоки сходу собирал с колесиками и нет проблем.

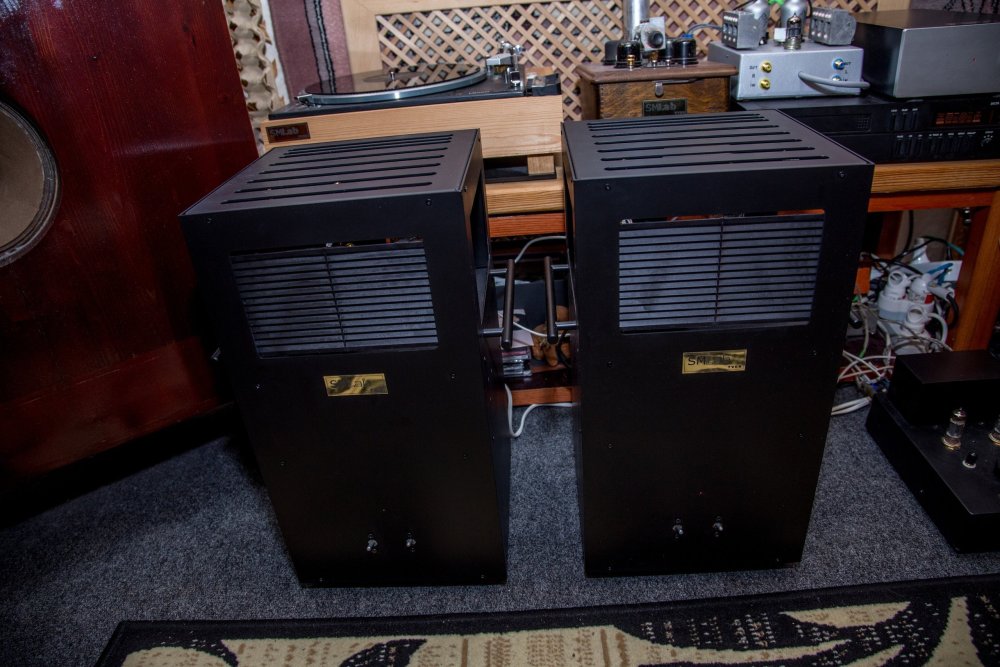

По желанию заказчика , ментально поклонника ЮМ , неплохо работают корпуса -башни ( лампа EL156 -6Н6П )  . Всё раскраивается лазерной резкой , ручки сбоку , таскать удобно 30кг .., БП внизу , лампы вторым эшелоном . По расценкам 2019 года за оба корпуса с покраской (без сборки ) сняли 9900 р.


Yx024qpkbCsсистема упт 1.jpg

  • Like (+1) 5
  • Thanks (+1) 1
Timbuktu Proficient

Timbuktu

Posted
Posted
40 минут назад, Михаил SM сказал:

По желанию заказчика , ментально поклонника ЮМ , неплохо работают корпуса -башни ( лампа EL156 -6Н6П )  . Всё раскраивается лазерной резкой , ручки сбоку , таскать удобно 30кг .., БП внизу , лампы вторым эшелоном . По расценкам 2019 года за оба корпуса с покраской (без сборки ) сняли 9900 р.


Yx024qpkbCsсистема упт 1.jpg

Супер! Аскетично и мощно!:ab:

Sergio Proficient

Sergio

Posted
Posted
15 часов назад, Юрий_Б сказал:

Тоже страдал гигантизмом, 6А6-МКТ-УО186 500Х400Х150 вес 43 кг ТВЗ в акустике, 6Н12С-ГУ-72 под 60,ворочал один, сейчас не под силу, возраст и инфаркт, стоят пылятся, ни как не решусь разобрать.

Выложите на Радиорынке, молодые продолжат под вашим руководством и Дело будет жить. Преемственность поколений надо воспитывать и поддерживать.

Юрий_Б Local

Юрий_Б

Posted
Posted

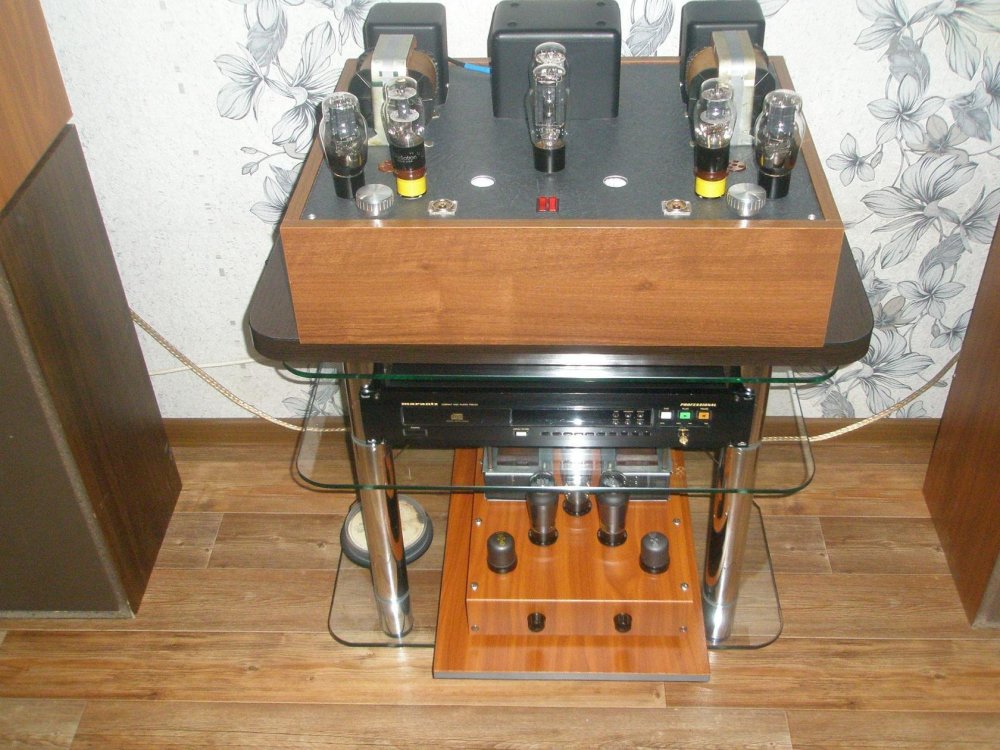

Фото усилителя на ГУ-72 снимал в процессе сборки, на столике: верхний можно ставить: УО-186, 2А3 и ее сестер, нижний EF12-EL11 был переделан на УО-186, трудится у товарища. С каждым разом для себя ус-ли становятся все легче. Крайние  сделанные за полгода: в хлебопечке 6Ф3П, в ИБП 6Ф3П, ретро 21LR8 получился тяжеловат почти 25кг.





IMG_20230210_163550.thumb.jpg.ce3bdf6711c55216026a03ee69345c20.jpg.b0ef1741bea96865ffe733e409ef0305.jpg



  • Like (+1) 2
Константин Proficient

Константин

Posted
Posted

Димыч, много лет назад я макетировал-обмерял "двухэтажный" драйвер. Внизу была 6A4 в пентоде, сверху половинка 5687. Вместо резистора между ними дроссель с нужным сопр., я использовал какой-то мкт с соединенными последовательно обмотками. По измерениям все очень понравилось. Очень низкое Rвых, конское усиление и неискаженная амплитуда, хороший спектр без пыли. До отслушки не дошло, мкт ушли в дело, а готовить дроссели все руки не доходили. К 211й в лофтин- смит самое то!

Кружка Local

Кружка

Posted
Posted
3 часа назад, Юрий_Б сказал:

С каждым разом для себя ус-ли становятся все легче.

Очередное подтверждение, что усилители на больших лампах не стоит делать в монолитном варианте. Нужно делить на блоки.

  • Like (+1) 3
BAA Master

BAA

Posted
Posted
41 minutes ago, Кружка said:

У меня вечные проблемы с местом, а узкие высокие корпуса оптимальны в плане размещения.

У них одна проблема, "падучая" ;-)

Кружка Local

Кружка

Posted
Posted

При необходимости можно ноги растопырить. В реальности, при ширине основания в 20см уже достаточно стабильно стоят. Сдуру конечно и большинство АС завалить можно.

BAA Master

BAA

Posted
Posted
47 minutes ago, Кружка said:

При необходимости можно ноги растопырить. В реальности, при ширине основания в 20см уже достаточно стабильно стоят. Сдуру конечно и большинство АС завалить можно.

У меня спотыкающиеся в наличии и под заказ. А так - да.

Кружка Local

Кружка

Posted
Posted

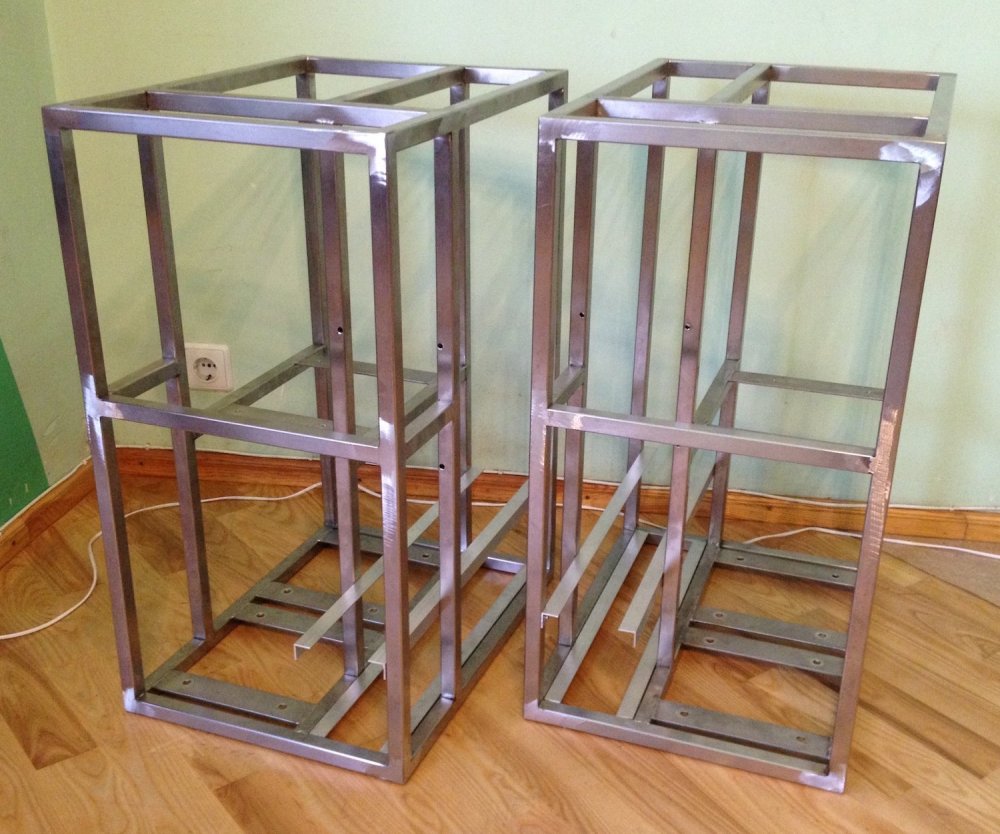

Для особых случаев, можно такого плана вариант:


Набитый, захочешь -  не перекувырнёшь. Хотя, тут уже далеко от 211_й.

  • Like (+1) 1
