Posted

Точно могу утверждать, что проект пенсионный будет сделан. Этот моноблок полностью рабочий. Радует, что схема самого уся не изменилась, даже обвязку  каскадов не пришлось подбирать. Только добавил трансформатор-аттенюатор на вход. И пришлось повозиться с питанием, чтобы ничего не гудело (силовик перематывался три раза).

В качестве лайфхака: величиной резистора, который заземляет один конец вторички можно настраивать среднюю частоту уся. У меня получилась 600 Гц.

Димычу респект за выходник.

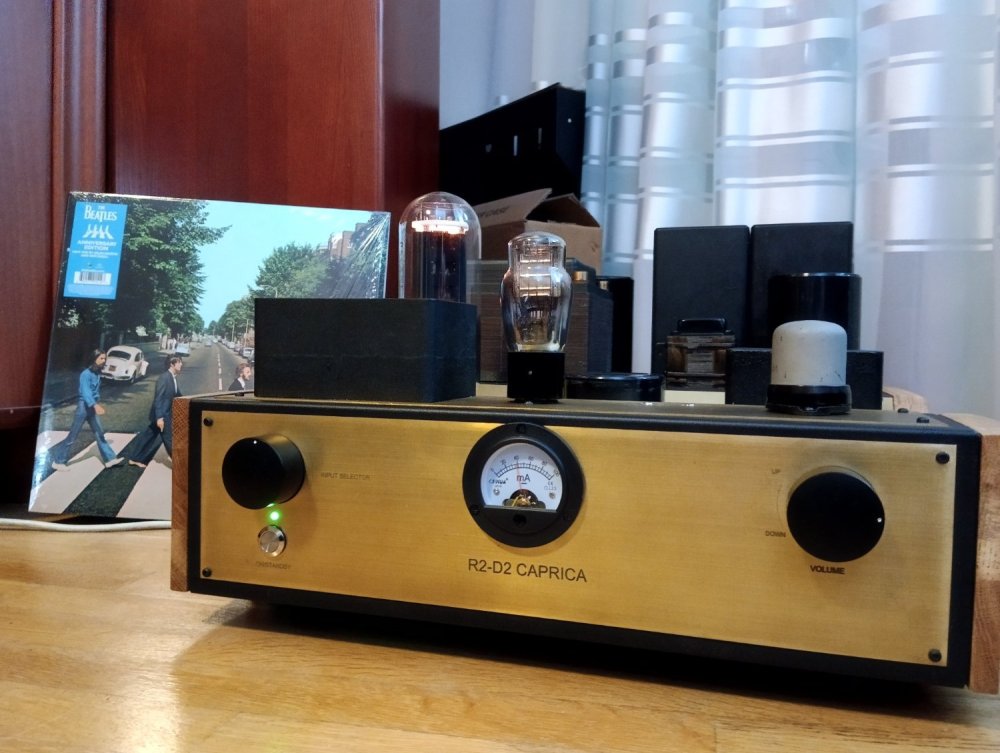

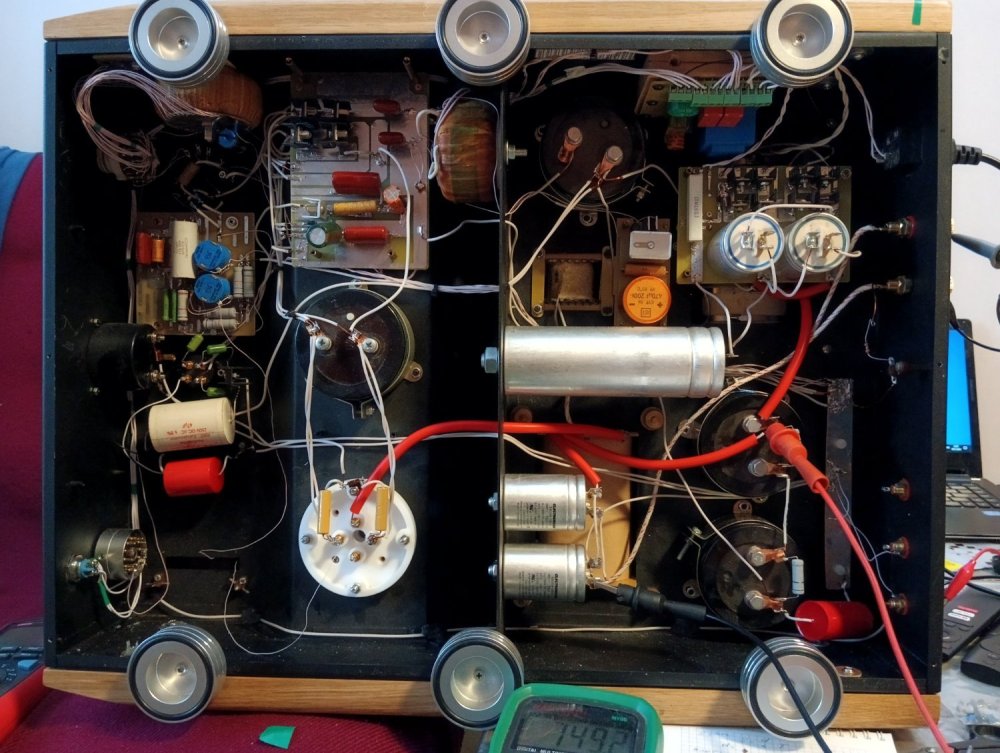

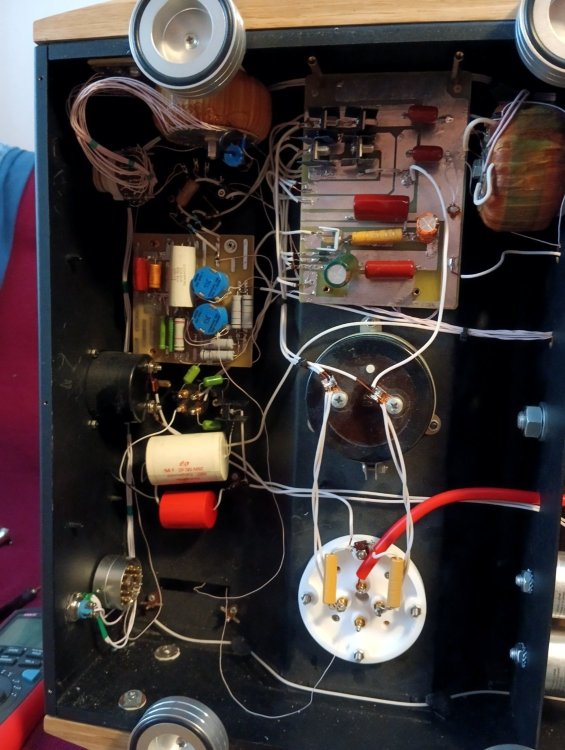

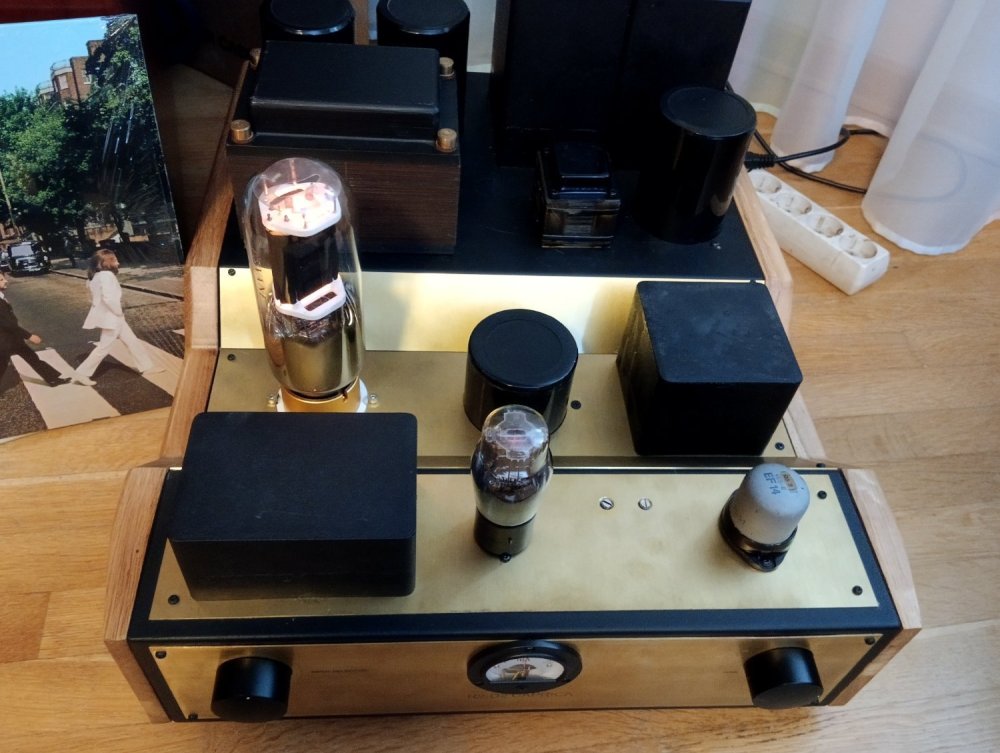

IMG_20240108_120107.thumb.jpg.a71198beb1bd6491c473429899b109cd.jpgIMG_20240108_120107.thumb.jpg.a71198beb1bd6491c473429899b109cd.jpgIMG_20240108_153204.thumb.jpg.4783d343c6551a750d6a51f6ba306a76.jpg



  • Like (+1) 5
  • Thanks (+1) 1
Posted

Хотелось бы задать вопрос Кружке как специалисту по высоковольтным лампам: 75 Вольт переменки на резисторе 22 кОм который от вывода вторичной обмотки на корпус (напряжение зависит от мощности и частоты)- это нормально?

Posted
В 09.01.2024 в 10:52, johnson1496 сказал:

высоковольтным лампам: 75 Вольт переменки на резисторе 22 кОм который от вывода вторичной обмотки на корпус

Да так будет. Если отключить резистор то без сигнала на вторичке будет Uа   виновата статическая ёмкость .          С сигналом Uа+Uс  (Uа к примеру=1000в) может быть и 1600в и 1200в при одной выходной мощности зависит от конструкции трансформатора . Виновата С динамическая. Мерить лучше гальванометром. Резистор на землю разряжает статическую ёмкость до нуля а  переменный сигнал с анода через  Сд проходит на  вторичку .

Обычно Сст около 2000пф  Сд= Сст/3=660пф  поэтому с ростом частоты и растёт напряжение на резисторе

  • Like (+1) 1
Posted
В 08.01.2024 в 16:06, johnson1496 сказал:

И кстати, 12 Вт лехко, без захода в А1.

Имелось в виду, вероятно, "без захода в А2".

Posted
34 минуты назад, Кружка сказал:

Нормально. Хотя уверен, ТВЗ Дмитрия можно и не заземлять.

С незаземленным ТВЗ верх был бы точно выше 30 кГц по -2, сейчас примерно 24 кГц. Для меня важно получить среднюю частоту усилителя поближе к 500 Гц, а это хорошо подстраивается резистором заземления.

Posted

То есть, если имеется трансформатор, дающий полосу усилителя 20....20000 Гц, то это хуже, чем трансформатор, дающий 20....12500? И надо, в крайнем случае, испортить, скажем, добавлением ёмкостей к имеющимся паразитным, имеющийся с 20....20к до 20...12,5к?

Posted

Это к вопросу о "подстройке средней частоты" трансформатора резистором заземления. Т.е. добавлением через резистор паразитной ёмкости трансформатора.

Posted

Я смею утверждать, что:

1. на мой ух усилитель, имеющий среднюю частоту Fср=КОРЕНЬ(Fн*Fв)=500 звучит лучше, чем Fср=КОРЕНЬ(Fн*Fв)=900

2. Разряд напряжения (не дай бог) 950 В (в моем случае), если коснуться выходной клеммы и корпуса уся гораздо опаснее разряда 75 В

Как-то так. Если не прав, опровергните.

Posted
В 03.07.2023 в 15:04, Xрюн222 сказал:

А. Конструкция блочная и

Б. Блоки висят на стене.

И на полу места не занимает, и не перевернешь. И, кстати, разумно распределяются длИны межблочных соединений

Один из весьма удобных вариантов на практике!

 Конструкция блочная, но блоки стоят на полу, так всегда лучше, а источники в соседней комнате.

49 минут назад, johnson1496 сказал:

Я смею утверждать, что:

1. на мой ух усилитель, имеющий среднюю частоту Fср=КОРЕНЬ(Fн*Fв)=500 звучит лучше, чем Fср=КОРЕНЬ(Fн*Fв)=900

2. Разряд напряжения (не дай бог) 950 В (в моем случае), если коснуться выходной клеммы и корпуса уся гораздо опаснее разряда 75 В

Как-то так. Если не прав, опровергните.

"Средняя полоса" для разных жанров разная, см. Ю.А.Макарова, например.

Проблема заземления одного вывода вторичной обмотки решена, у них, на маленьких лампах не заземлена, если не с ОООС, конечно, на больших обязательно оно, заземление вторички.

Интересно про другое поспрашивать, сам сердечник заземляют люди, или нет?

Posted
24 минуты назад, S.Laptev сказал:

 Конструкция блочная, но блоки стоят на полу, так всегда лучше, а источники в соседней комнате

Блоки на стене, и источник не только НЕ в соседней комнате. А, по рекомендациям ув. ЮМ подвешен на цепях, в этой же. Но головка не как на картинке, а м3д на 98- м тонарме.


Posted
2 minutes ago, Xрюн222 said:

Блоки на стене, и источник не только НЕ в соседней комнате. А, по рекомендациям ув. ЮМ подвешен на цепях, в этой же.


Злые вы...

Posted

Рекомендации фирмы изготовителя - проигрывание пластинок может производиться в любом пространственном положении, лишь бы они не падали. Гиробаланс, панимаишь...

Posted
16 минут назад, Xрюн222 сказал:

.... Но головка не как на картинке, а м3д на 98- м тонарме.


Вы сами пробовали? На моих глазах люди пробовали, в 70-х ещё, на моём Дюале 701-м:smile-54:

Posted
40 минут назад, S.Laptev сказал:

 Конструкция блочная, но блоки стоят на полу, так всегда лучше, а источники в соседней комнате.

"Средняя полоса" для разных жанров разная, см. Ю.А.Макарова, например.

Проблема заземления одного вывода вторичной обмотки решена, у них, на маленьких лампах не заземлена, если не с ОООС, конечно, на больших обязательно оно, заземление вторички.

Интересно про другое поспрашивать, сам сердечник заземляют люди, или нет?

Сердечник не заземлен для чего приняты определенные меры.

Posted
15 минут назад, johnson1496 сказал:

Сердечник не заземлен для чего приняты определенные меры.

Интересно почему такое решение принято? У "них" заземлены сердечники поголовно, вроде как.

Posted

Внятного объяснения нет. На тр-рах с низкоомными и низковольтными лампами сердечники заземляю всегда, а тут возможно подумал о емкости обмотки на корпус.

Posted
1 минуту назад, johnson1496 сказал:

Внятного объяснения нет. На тр-рах с низкоомными и низковольтными лампами сердечники заземляю всегда, а тут возможно подумал о емкости обмотки на корпус.

Тем более, у Димыча четко обозначены концы на анод и на + питания

Posted
14 часов назад, nepalimso сказал:

Да так будет. Если отключить резистор то без сигнала на вторичке будет Uа   виновата статическая ёмкость .          С сигналом Uа+Uс  (Uа к примеру=1000в) может быть и 1600в и 1200в при одной выходной мощности зависит от конструкции трансформатора . Виновата С динамическая. Мерить лучше гальванометром. Резистор на землю разряжает статическую ёмкость до нуля а  переменный сигнал с анода через  Сд проходит на  вторичку .

Обычно Сст около 2000пф  Сд= Сст/3=660пф  поэтому с ростом частоты и растёт напряжение на резисторе

Если отключить резистор, то без сигнала на вторичке ничего не будет, если только усилитель не работает в режиме автогенератора.

Posted
33 минуты назад, Sergio сказал:

Если отключить резистор, то без сигнала на вторичке ничего не будет, если только усилитель не работает в режиме автогенератора.

На самом деле может быть запросто, nepalimso выше вам правильно ответил.
