Моя мечта " пентод+211".

ДимДимыч

By ДимДимыч
in Valve

 Share

Recommended Posts

  • Replies 376
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

johnson1496
johnson1496

Ну все, проект окончен. Концепция раскачки поменялась на предложенную ящером. Доволен - еще бы, единственный конденсатор масляный Дженсен. Понравился трансформатор-аттенюатор и то, что напряжения совп

Михаил SM
Михаил SM

По желанию заказчика , ментально поклонника ЮМ , неплохо работают корпуса -башни ( лампа EL156 -6Н6П )  . Всё раскраивается лазерной резкой , ручки сбоку , таскать удобно 30кг .., БП внизу , лампы вто

johnson1496
johnson1496

Точно могу утверждать, что проект пенсионный будет сделан. Этот моноблок полностью рабочий. Радует, что схема самого уся не изменилась, даже обвязку  каскадов не пришлось подбирать. Только добавил тра

Posted Images

ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

Вот хитро сделано, для питания драйвера с предом используется половина питания от основного для выходной лампы.

И всего одна мощная анодная обмотка.

 Дроссель среднего размера 10Гн.


  • Like (+1) 2
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

Похоже Евгений уже и определился что только LC.

   Не велика проблема намотать большой дроссель с одной обмоткой.

Это не тс и твз.

На том же осм-0,4;  примерно 2500 вит  50 Ом  20...25 Гн.

Как я понял силовик будет один, и дроссель один общий.(что правильно.имхо)

1000/200*4...5=20...25Гн.



johnson1496 Master

johnson1496

Posted
Posted

К сожалению староват я уже таскать тяжести. Поэтому 2 моноблока. Хотелось бы уложиться в 25-27 кГ на моноблок. Всего по два.

ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

Согласен Юрий, с газотронами лучше не связываться.

Пробовал я 4652, AX1, CK1006.

И да! 211 не моё.

  239 тоже нет....моя лампа rv258(218)

  Но до пенсии мне ещё далеко....далёко.

 И вообще эта ветка уже Евгения   (johnson1496)

 Я ему её в аренду сдал.:smile-28:







johnson1496 Master

johnson1496

Posted
Posted

ОК, тогда последний вопрос по питанию.

Рекомендации по питанию накала 211:

Переменка, постоянка, постоянка стабилизированная, переменка высокочастотная?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
20 минут назад, Den101 сказал:

А что плохого в стабилизации напряжения накала?

Просто тогда надо стабилизировать всё. Анодное, сеточное и накал.



9 минут назад, Xрюн222 сказал:

Не приветствуется даже выпрямление...

Это да. Лучше бы обойтись без этого.

Den101 Proficient

Den101

Posted
Posted
32 минуты назад, Stan Marsh сказал:

Просто тогда надо стабилизировать всё. Анодное, сеточное и накал.

Так анодное и так у многих SE-делателей стабилизировано, стабилизация накала туда как бы сама просится.

Если делать по-дедовски, то да, не надо, но это в принципе разные подходы с неочевидной разницей в звучании, кмк

Den101 Proficient

Den101

Posted
Posted
20 минут назад, Stan Marsh сказал:

Практически ни у кого.

Как минимум здесь несколько человек делают. Просто с телефона неудобно ссылки кидать)

Den101 Proficient

Den101

Posted
Posted
3 часа назад, Stan Marsh сказал:

Со стабилизированным анодным? Сомнительно.

Вот в соседней теме про Вегу 106 фонокорректор со стабилизированным анодным, Редстар делает на 6С4С тоже со стабилизатором, к тому же ветка в разделе электропитание, там ещё несколько человек писали.

Это так, навскидку

Stan Marsh Mentor

Stan Marsh

Posted
Posted
10 минут назад, Den101 сказал:

навскидку

Так тут про высоковольтную 211-ю речь! Нет, стабы крайне редко применяются для усилителей мощности.

ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

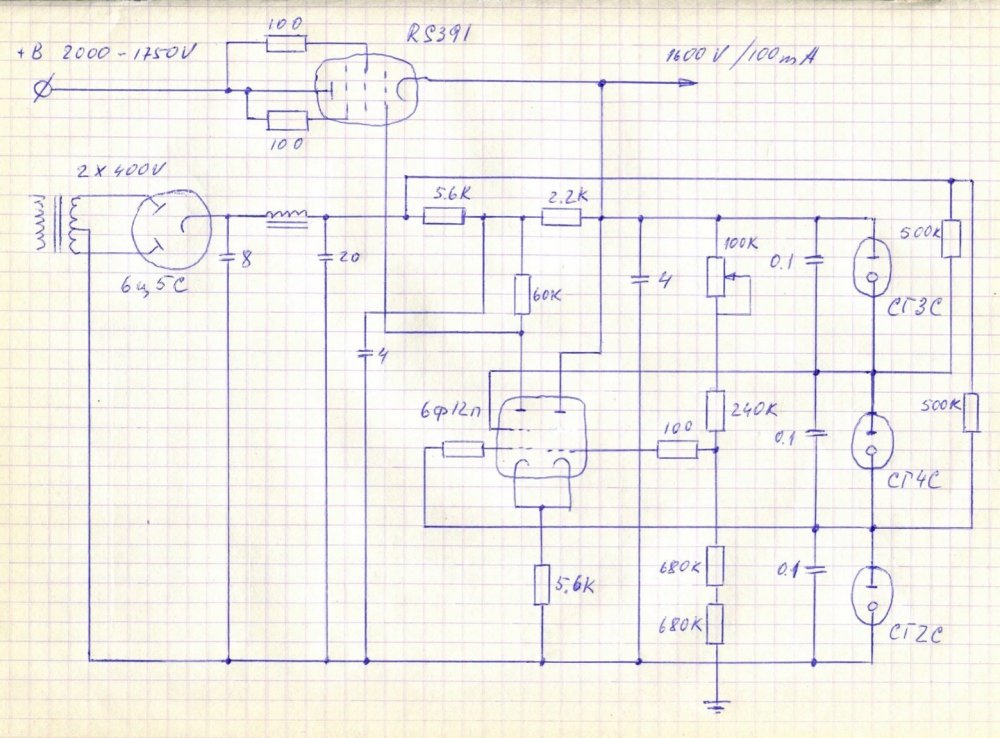

Единственный кто способен решиться на такой ламповый стабилизированный подвиг это Роман Кружка.:shok:

   Каменные стабы на такой вольтаж нельзя делать.

Никакие супрессоры не помогут.


  • Like (+1) 1
Den101 Proficient

Den101

Posted
Posted
4 часа назад, Stan Marsh сказал:

Так тут про высоковольтную 211-ю речь!

Пардон, запамятовал.

Хотя, у меня в гараже валяется блок питания от микроволновки и он уже импульсный. Так что, технологии не стоят на месте)

  • Like (+1) 1
